Монтаж кассетного кондиционера: внутреннего, наружного блока

Монтаж кассетных кондиционеров отличается от стандартных работ, т. к. климатическая техника такого типа встраивается между черновым и подвесным потолком. На виду остается только лицевая панель. Процесс монтажа кондиционеров – непростая задача, требует опыта, квалификации. Работа должна выполняться специалистами, это позволит избежать ошибок, обеспечить длительный период эксплуатации. Еще одно преимущество обращения в сервисный центр – высокая скорость выполнения работ.

Звоните по номеру: +79163975131

Этапы монтажа кассетных кондиционеров

Существует определенная последовательность действий при монтаже кассетных кондиционеров. Это позволяет добиться желаемого эффекта – обеспечить достаточную надежность и прочную фиксацию, а в результате – высокую производительность техники. Этапы монтажа кассетных кондиционеров:

• выбор места установки;
• монтаж внутреннего блока;
• установка внешнего блока;
• монтаж трассы кондиционера: трубки для хладагента, дренажной системы, питающего кабеля;
• пусконаладочные работы.

Каждый из этапов имеет свои особенности, если их не учесть, кондиционер будет работать неэффективно, придется чаще его ремонтировать, срок службы сократится.

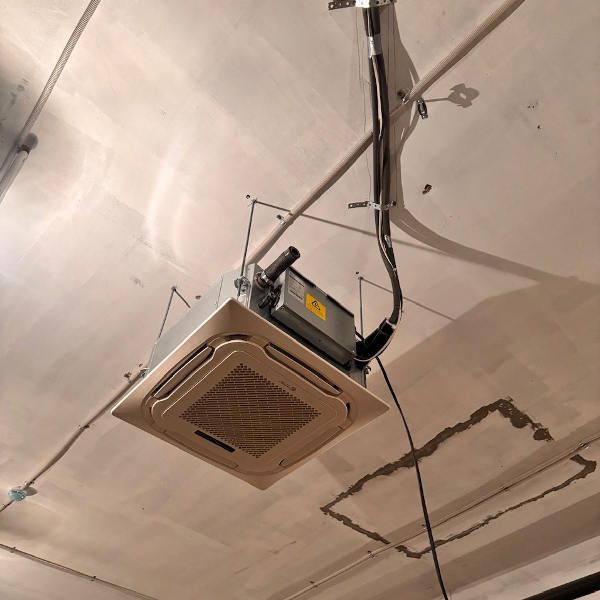

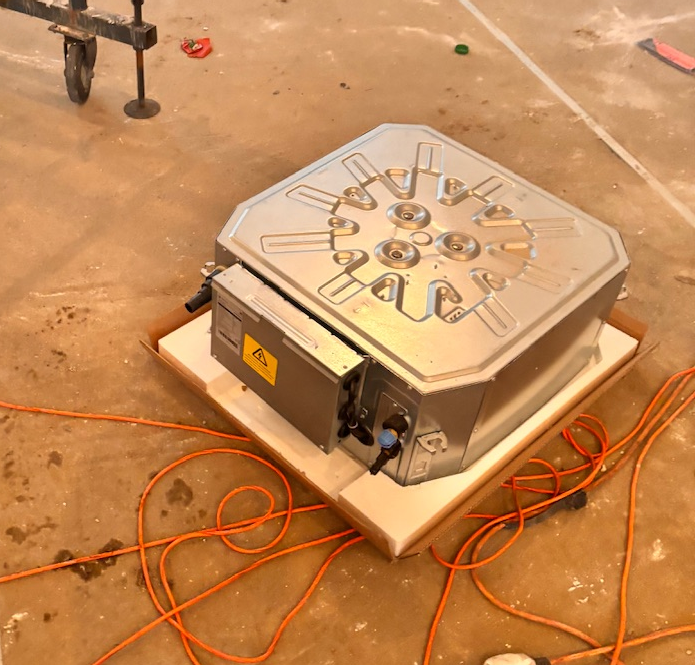

Монтаж внутреннего блока

Необходимо удостовериться, что подвесной потолок выдержит оказываемую на него нагрузку. Как выполняется установка:

1. В потолочной поверхности подготавливается отверстие, соответствующее посадочным размерам кондиционера. Его центральная точка должна приходиться на центр корпуса прибора.
2. Крепятся анкерные крюки – входят в комплект поставки. Отверстия должны быть диаметром 12 мм, глубиной до 45 мм.
3. Крепятся монтажные шпильки, с их помощью в дальнейшем выполняется регулировка положения блока.
4. Зазоры между кондиционером и потолочной поверхностью должны быть одинаковыми. Рекомендуется располагать внутренний блок особым образом – его нижняя сторона должна входить в отверстие на 10-12 мм глубже потолочной поверхности.
5. Для крепления используются еще и кронштейны.

Заметка: Перед установкой кондиционера можно подготовить бумажный шаблон, чтобы более качественно сделать отверстие в потолке.

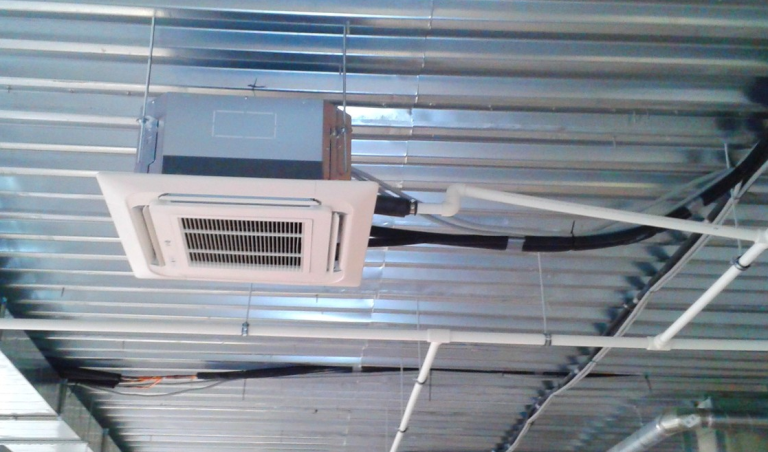

Монтаж панели кассетного кондиционера

Важно обращаться с панелью осторожно, чтобы не деформировать ее в процессе установки. Основные этапы монтажа:

1. Снимаются решетки на воздухозаборных отверстиях.
2. Выполняется демонтаж угловых крышек, предусмотренных по четырем углам.
3. Выравнивается положение панели, затем она фиксируется на корпусе кондиционера с помощью специальных крючков.

Если после монтажа остаются зазоры между потолком и панелью, необходимо еще раз выполнить регулировку. Многое зависит от затяжки винтов. На последнем этапе останется вернуть на место демонтированную решетку. Важно также подключить разъемы на панели к соответствующим разъемам на корпусе кондиционера: двигателя поворота заслонки, панели управления.

Монтаж внешнего блока

Выбирается место для установки блока кондиционера. Важно, чтобы отверстия для забора и оттока воздуха не перекрывались, на участке было сухо. Место для установки внешнего блока должно быть надежным с ровной поверхностью. Обязательно предусматривается возможность отвода дренажа.

Прокладка трассы для соединения блоков кондиционера

Необходимо учитывать перепад уровней установленных блоков, количество поворотов коммуникаций и длину трассы. Как выполняется монтаж:

1. В стене подготавливается отверстие.
2. Выполняется монтаж канала.
3. Закладываются коммуникации в предусмотренный канал.
4. Выполняется подключение к обоим блокам.
5. Из трубопровода для хладагента удаляется воздух, для чего используется вакуумный насос.
6. Открываются клапаны на внешнем блоке кондиционера для циркуляции фреона.
7. Если после проверки оказалось, что протечек нет, все соединения изолируются.

Для таких работ понадобится труборез, конусная гайка, динамометрический ключ. Все углы изгиба коммуникаций не должны изгибаться сильнее, чем на 90°.

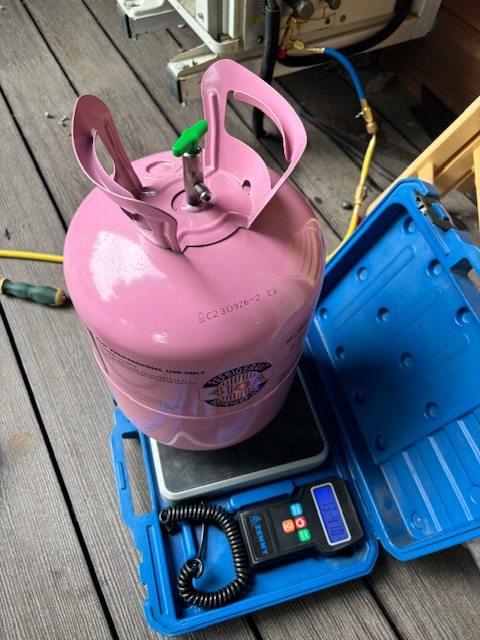

Заправка системы хладагентом

Заполнение фреоном выполняется после прокладки коммуникаций. Количество хладагента не должно превышать рекомендуемое. Рассчитывается с учетом параметров трубопровода: диаметра, длины. Следует учитывать, что внешний блок заправляется в заводских условиях.

Монтаж дренажной трубки

Используется полимерная труба с внутренним диаметром 32 мм. Важно избежать попадания воздуха внутрь, иначе в дальнейшем образуется конденсат. По этой причине дренажная трубка и трубопровод корпуса изолируются, их также фиксируют друг с другом. Предусматривается уклон дренажной системы, причем трубка прокладывается без приложения усилий, чтобы избежать натяжения. После завершения работ по подключению выполняется проверка на наличие протечек.

Воздух в кондиционер будет нагнетаться канальными вентиляторами. Дополнительно предусматриваются приточные воздуховоды. Также на последних этапах подключается электрика, причем для кассетного кондиционера следует использовать отдельный источник питания. Как видно, монтаж трудоемкий, имеет много нюансов. Специалисты сервисного центра до мелочей знают весь процесс, имеют необходимый опыт, поэтому выполняют установку быстро и без ошибок.
