Монтаж 2 этап — Energolux SAS12M3-AI / SAS09M3-AI / SAM21M1-AI/3 на Михалковской 50
Жилой комплекс «UNO. Головинские пруды» на Михалковской улице, 50 — монолитный дом бизнес-класса в районе Головинский (САО), построенный в 2025 году. Здание имеет 28 этажей, закрытый двор без машин, дизайнерское лобби и террасу на крыше с панорамными видами. В таких домах установка кондиционера — задача нестандартная: монолитные стены толщиной до 80 см требуют алмазного бурения, а наружный блок нельзя повесить просто из окна на высоких этажах. Нужен промышленный альпинист.
В данном случае заказчик выбрал инверторную мультисплит-систему Energolux Smart Multi — один наружный блок SAM21M1-AI/3 и два внутренних настенных блока: SAS12M3-AI (до 35 м²) и SAS09M3-AI (до 25 м²). Первый этап монтажа — закладка фреоновых трасс в штробу — был выполнен на стадии чернового ремонта. Наша компания «МонтажМастер» проводила второй этап: установку наружного блока с привлечением промышленного альпиниста, навеску внутренних блоков, вакуумирование и пусконаладку.

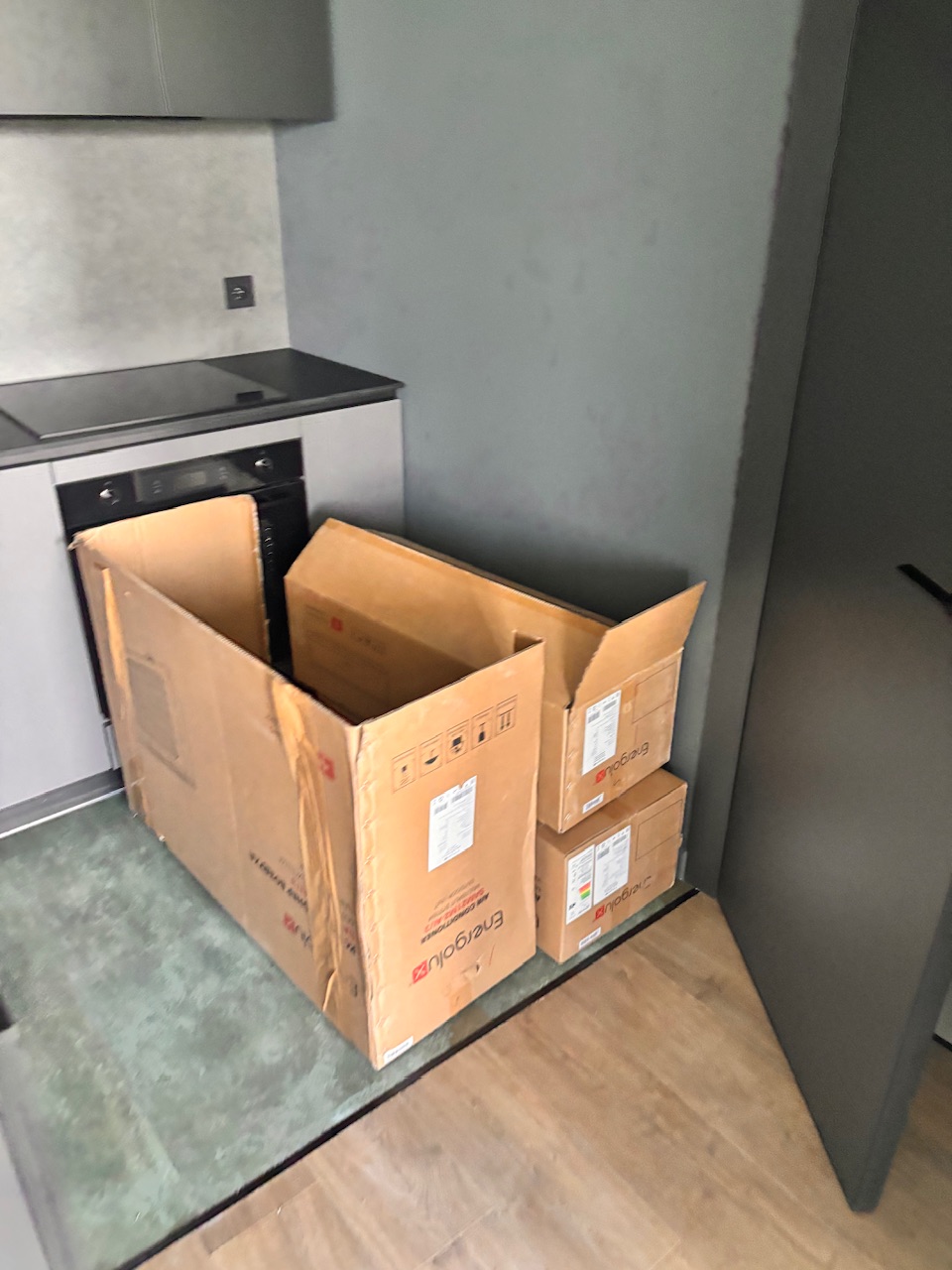

Оборудование: мультисплит-система Energolux Smart Multi
Комплектация системы:

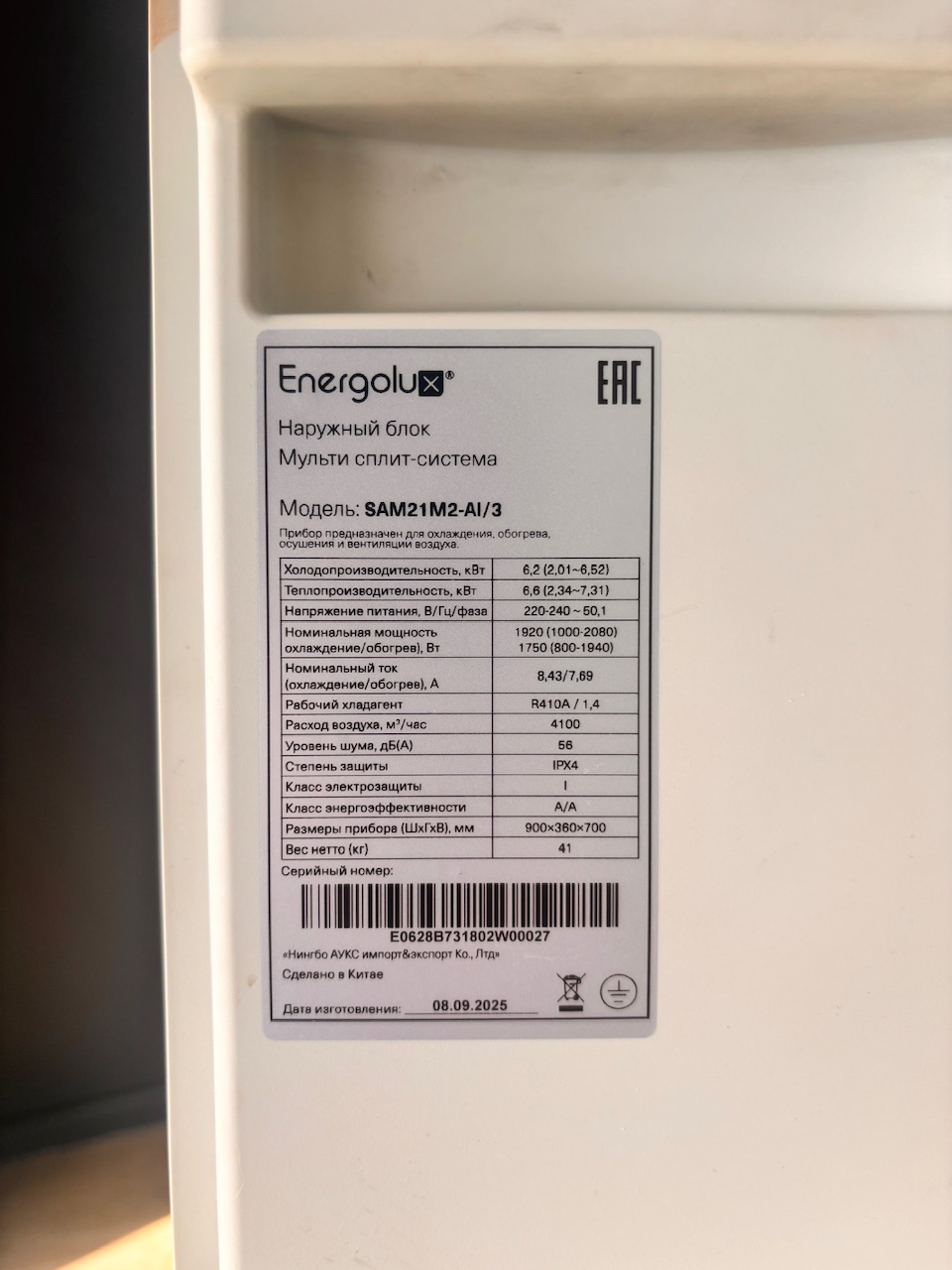

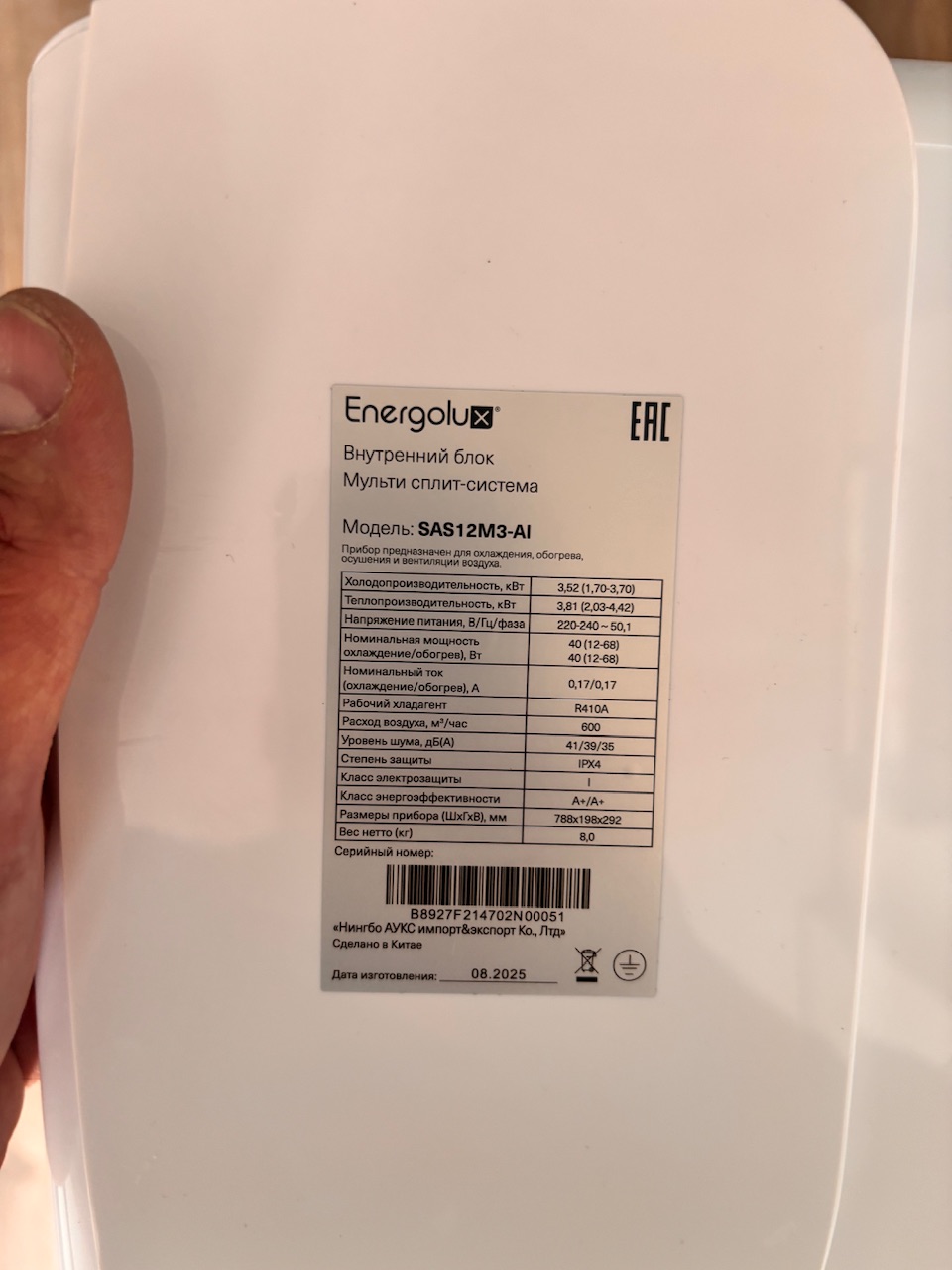

| Параметр | Наружный блок SAM21M1-AI/3 | Внутренний блок SAS12M3-AI | Внутренний блок SAS09M3-AI |
|---|---|---|---|
| Тип | Инверторный наружный блок мультисплит | Настенный внутренний блок | Настенный внутренний блок |

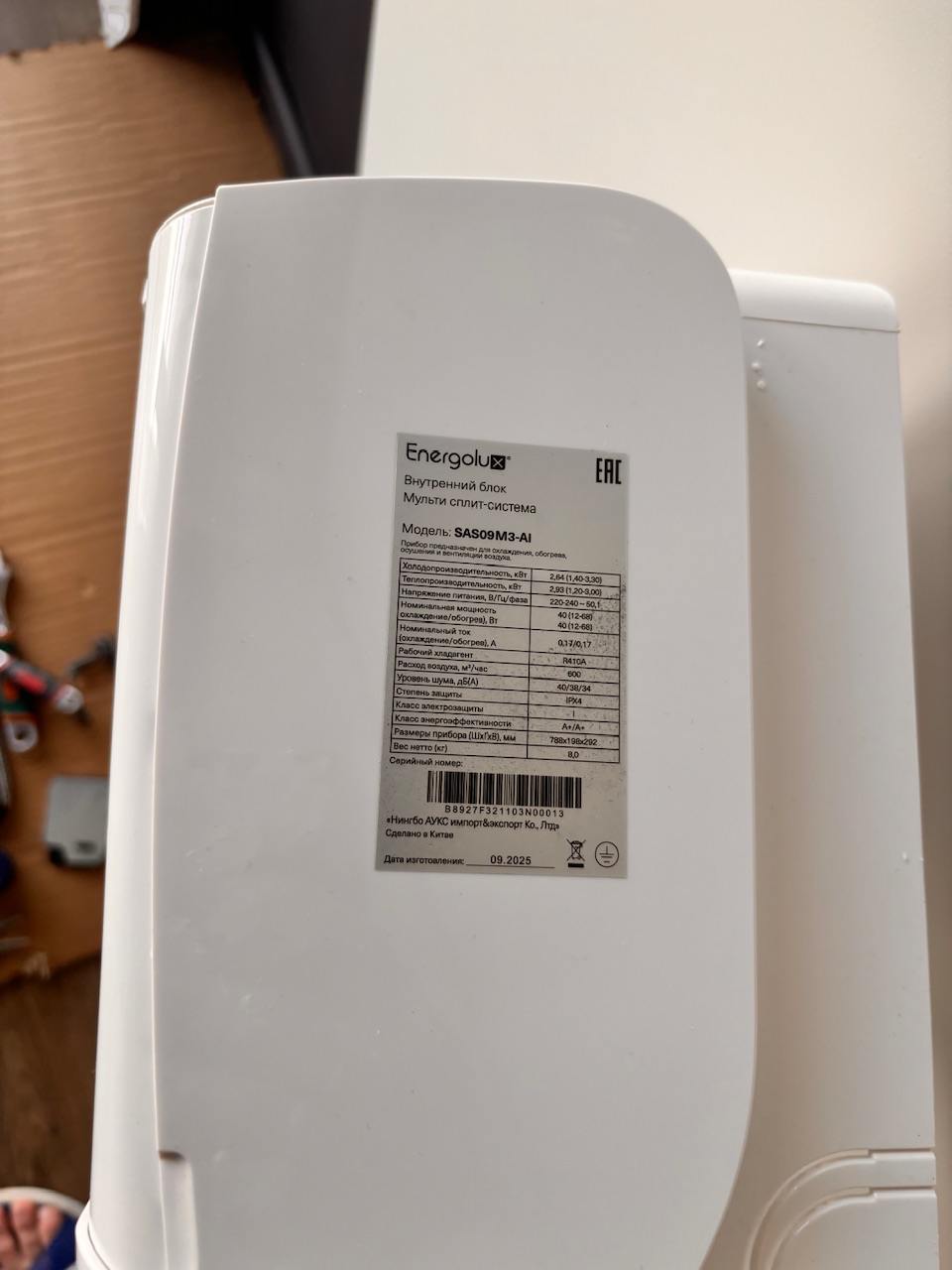

| Площадь помещения | до 60–70 м² (суммарно) | до 35 м² | до 25 м² |
| Охлаждение | 6,1 кВт (2,2–6,71) | 3,6 кВт | 2,64 кВт |
| Обогрев | 6,6 кВт (2,39–7,26) | 3,7 кВт | 2,93 кВт |
| Хладагент | R410A | R410A | R410A |
| Заводская заправка | 1500 г (до 5 м) | — | — |
| Уровень шума | 56 дБ | от 24 дБ | от 21–24 дБ |
| Расход воздуха | 2700 м³/ч | 570 м³/ч | до 500 м³/ч |
| Габариты (В×Ш×Г) | 655×822×302 мм | 292×788×198 мм | 292×788×198 мм |
| Вес | 44 кг | 8–10 кг | 8 кг |
| Питание | 220–240 В, наружный блок | — | — |
| Автомат защиты | 25 А | — | — |
| Max длина трассы (на блок) | 30 м | — | — |
| Max суммарная длина | 60 м | — | — |
| Подключение блоков | до 3 | — | — |




Почему выбрана мультисплит-система. В квартире на Михалковской, 50 требовалось кондиционирование двух комнат с разной площадью. Мультисплит-система с одним наружным блоком — оптимальное решение для многоквартирного дома: на фасаде устанавливается только один блок, что соответствует требованиям управляющей компании по эстетике фасада. Инверторный компрессор Toshiba плавно регулирует мощность, распределяя её между внутренними блоками по потребности — один блок может работать на охлаждение, а второй на осушение или вентиляцию.



Первый этап монтажа — что было сделано ранее
Первый этап монтажа кондиционера выполняется на стадии чернового ремонта. К моменту нашего выезда на второй этап в квартире уже были выполнены следующие работы:
- Штробление стен под фреоновые трассы от мест установки внутренних блоков до точки вывода на фасад. В монолитном доме толщина несущих стен достигает 80 см — штробление выполнено алмазным инструментом с пылеотводом.
- Прокладка медных трубок в теплоизоляции. Для мультисплит-системы SAM21M1-AI/3 использованы трубки диаметром 1/4" (жидкостная линия) и 3/8" (газовая линия) — по две линии на каждый внутренний блок, всего четыре трубки. Трубки развальцованы и уложены в штробу с защитой от попадания пыли и влаги.
- Прокладка межблочного кабеля (4×1,5 мм²) и дренажного шланга (диаметр 16,5 мм) в той же штробе.
- Бурение сквозного отверстия в наружной стене для вывода трасс на фасад. Отверстие временно загерметизировано.
- Подвод силового кабеля (3×2,5 мм²) от электрощита к точке установки наружного блока. Автомат защиты — 25 А.
На этом этапе внутренние блоки не устанавливались — их монтаж выполняется после завершения чистовой отделки, чтобы не повредить декоративные панели.


Второй этап монтажа — работы и последовательность
Второй этап монтажа мультисплит-системы Energolux на Михалковской, 50 включал следующие работы:
1. Подготовка и согласование высотных работ

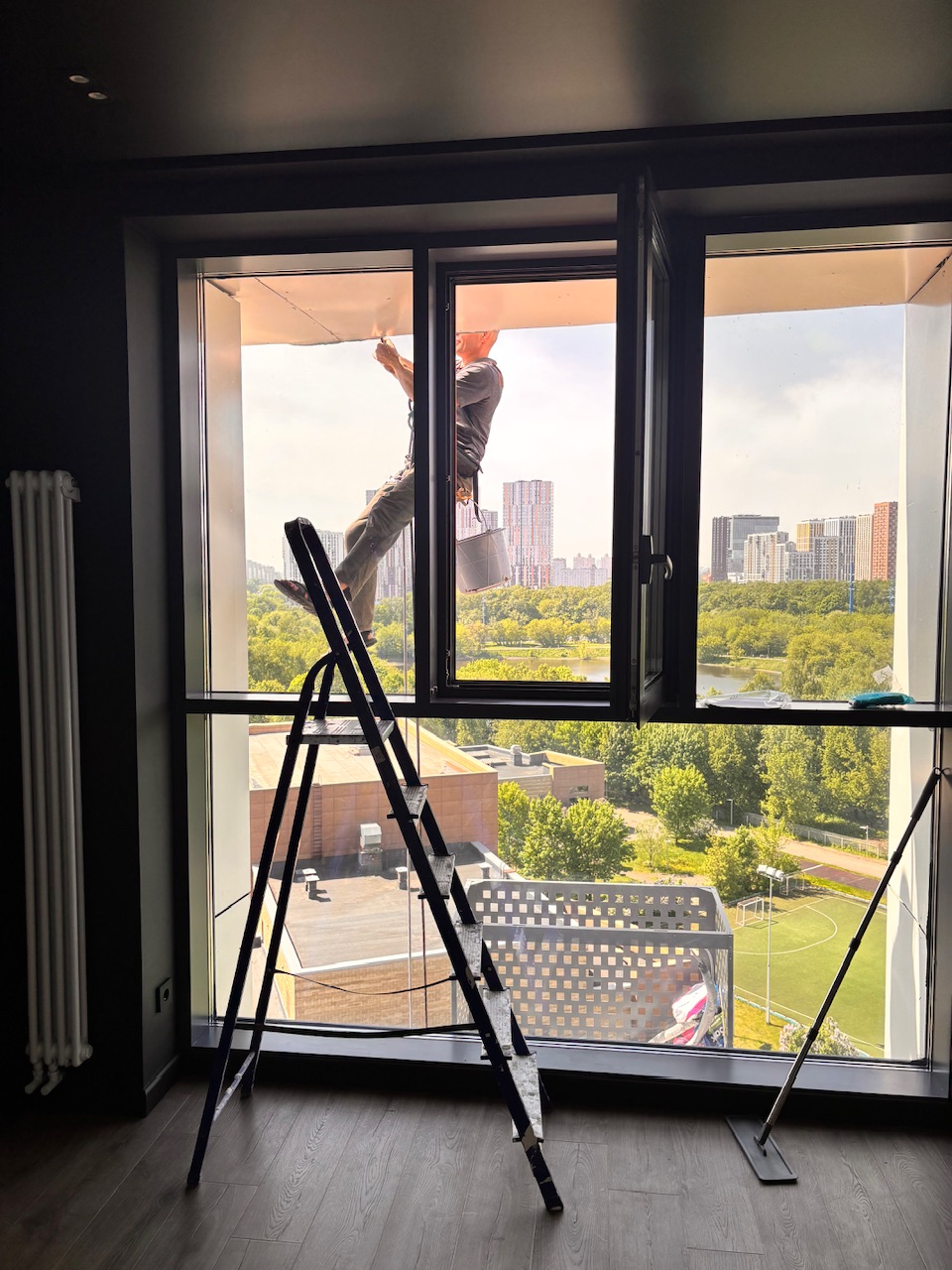

Для установки наружного блока на фасаде 28-этажного монолитного дома потребовался промышленный альпинист. Порядок согласования:
- Подача заявки в управляющую компанию ЖК «Головинские пруды» на проведение высотных работ. УК требует пакет документов: удостоверение промышленного альпиниста, наряд-допуск, гарантийное письмо от подрядчика.
- Согласование даты и времени проведения работ. В большинстве новостроек бизнес-класса высотные работы разрешены в будние дни с 9:00 до 18:00.
- Доступ альпиниста на кровлю или технический этаж для спуска к точке монтажа. В данном случае альпинист спускался с вышележащего этажа к месту установки кронштейнов.

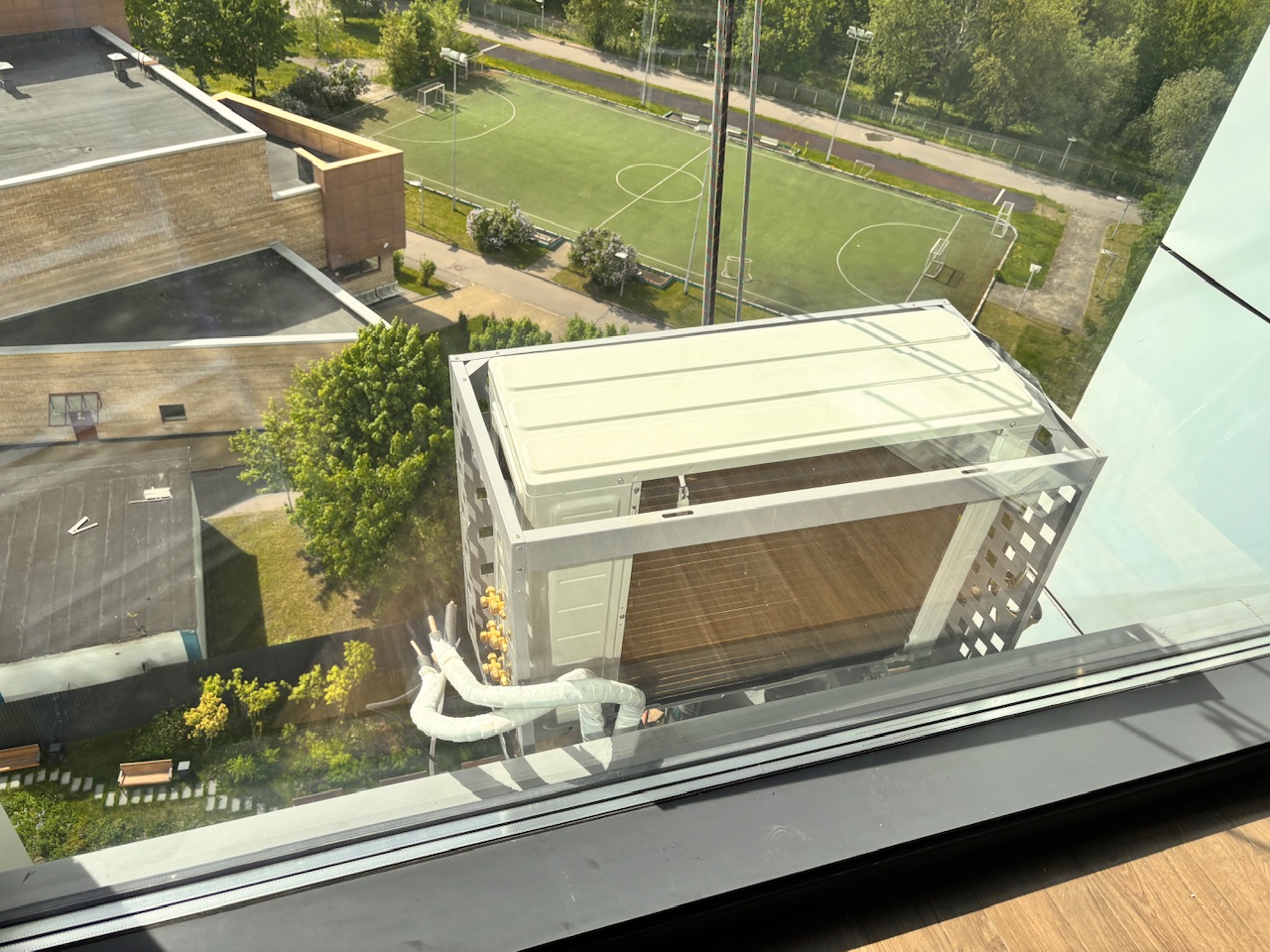

2. Установка кронштейнов и наружного блока
- Разметка точек крепления кронштейнов на монолитной стене. Расстояние между кронштейнами для наружного блока SAM21M1-AI/3 — 540 мм.
- Бурение отверстий под анкерные болты в монолитном железобетоне. Использовался перфоратор с буром диаметром 12 мм. Глубина отверстий — не менее 80 мм. Применены анкерные болты с гальваническим покрытием, рассчитанные на вес блока 44 кг с запасом.
- Установка кронштейнов с проверкой горизонтали по уровню. Между кронштейном и стеной установлены резиновые виброизоляторы для снижения передачи вибрации на конструкцию здания.

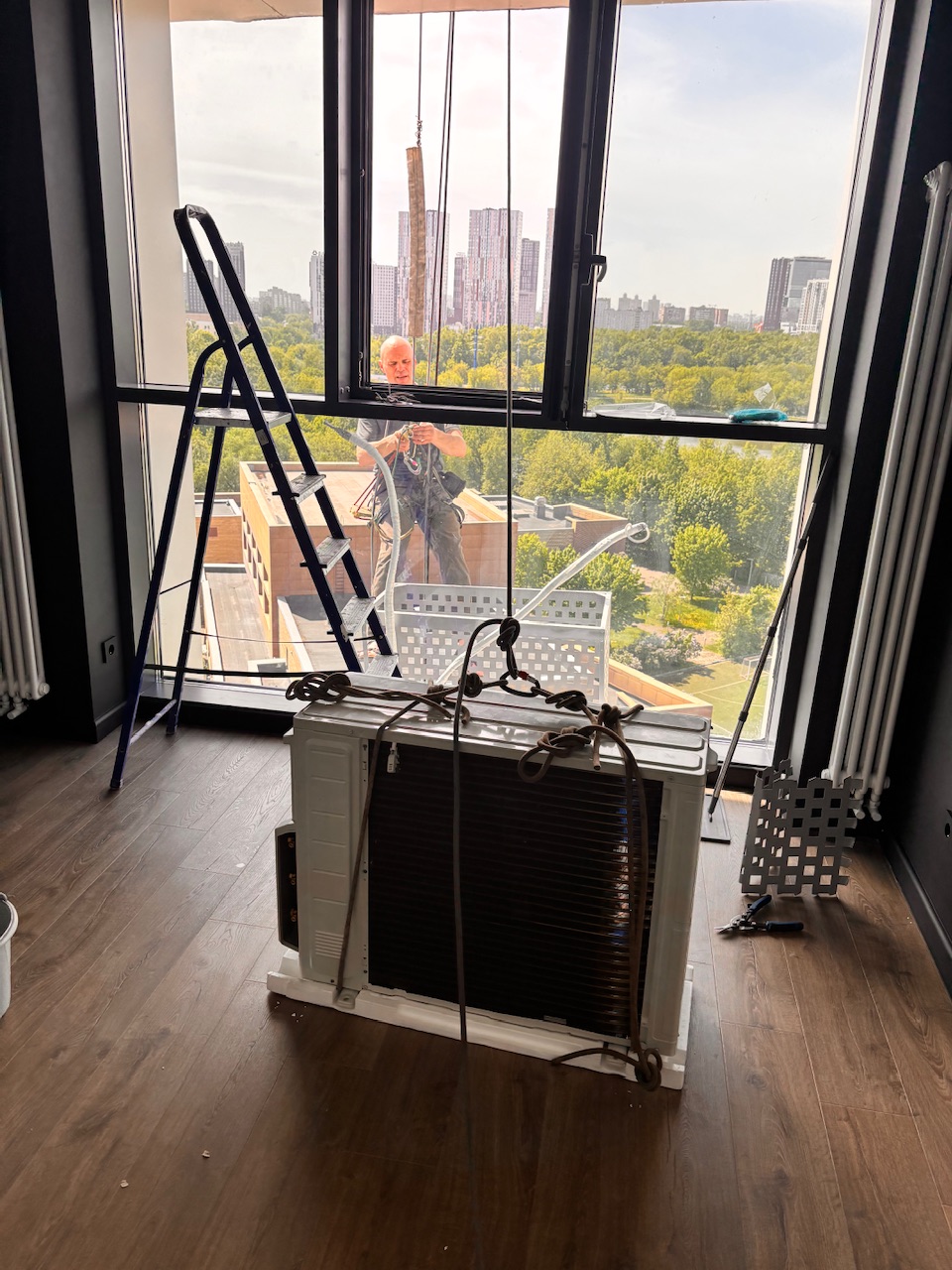

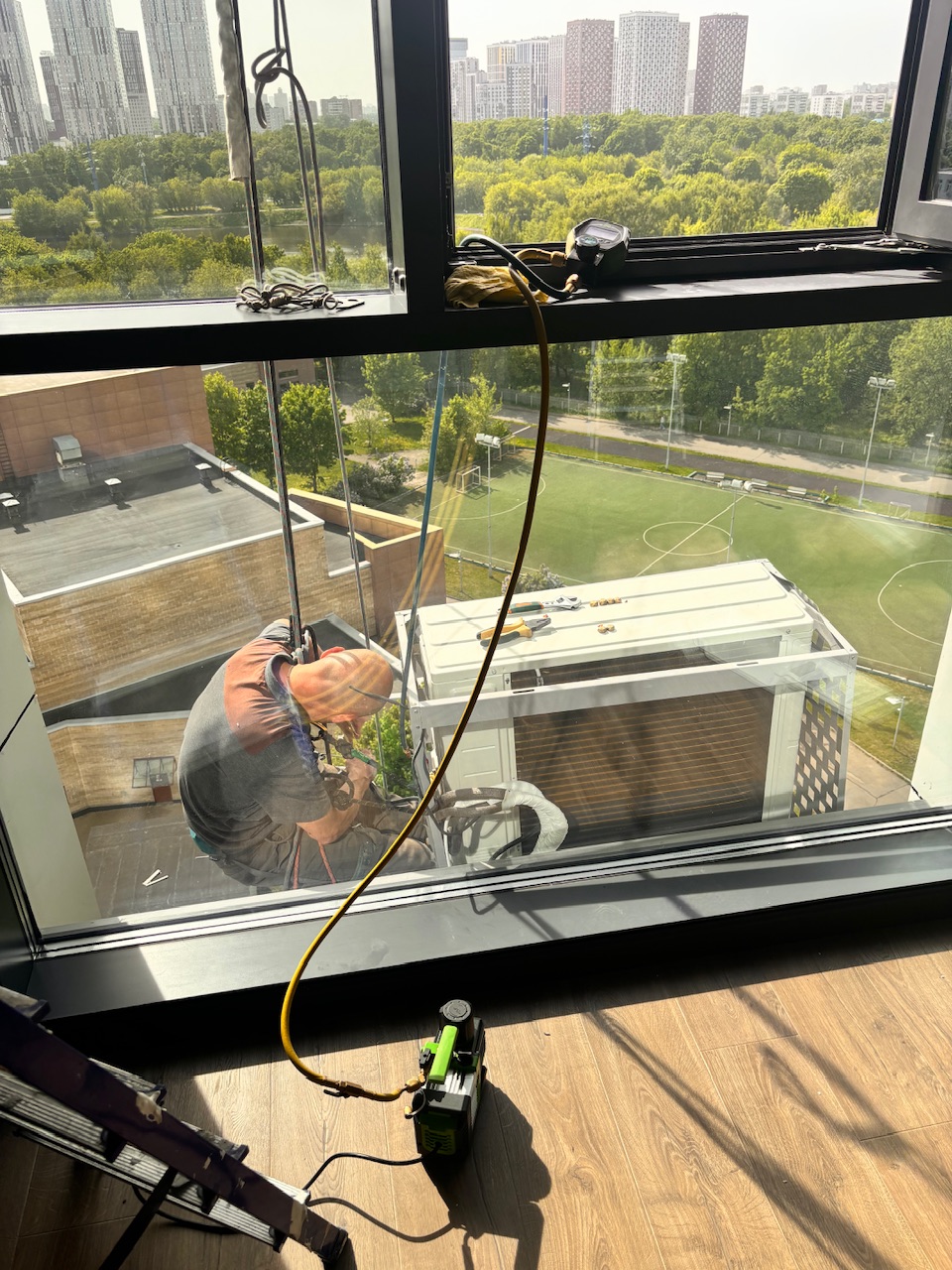

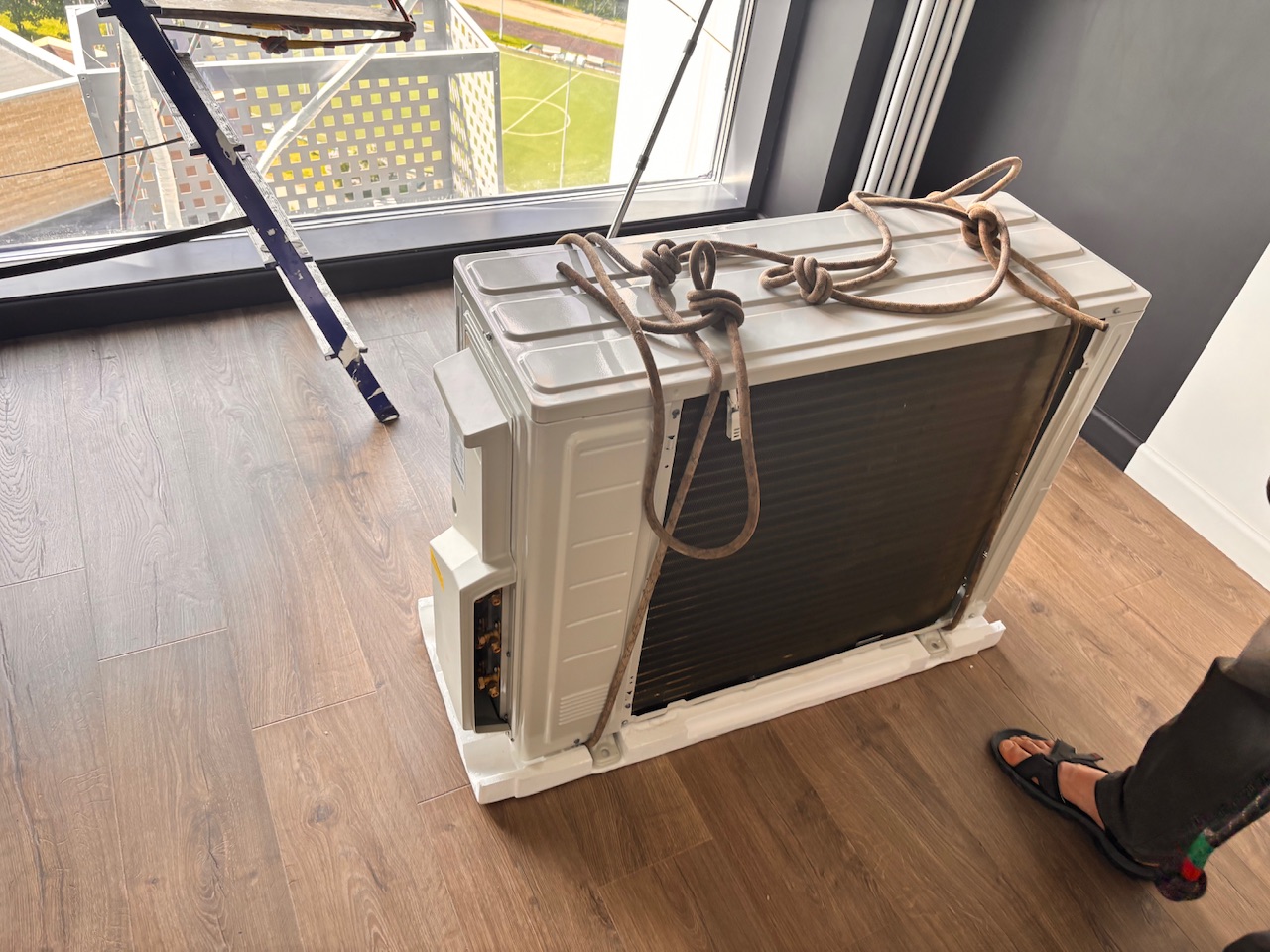

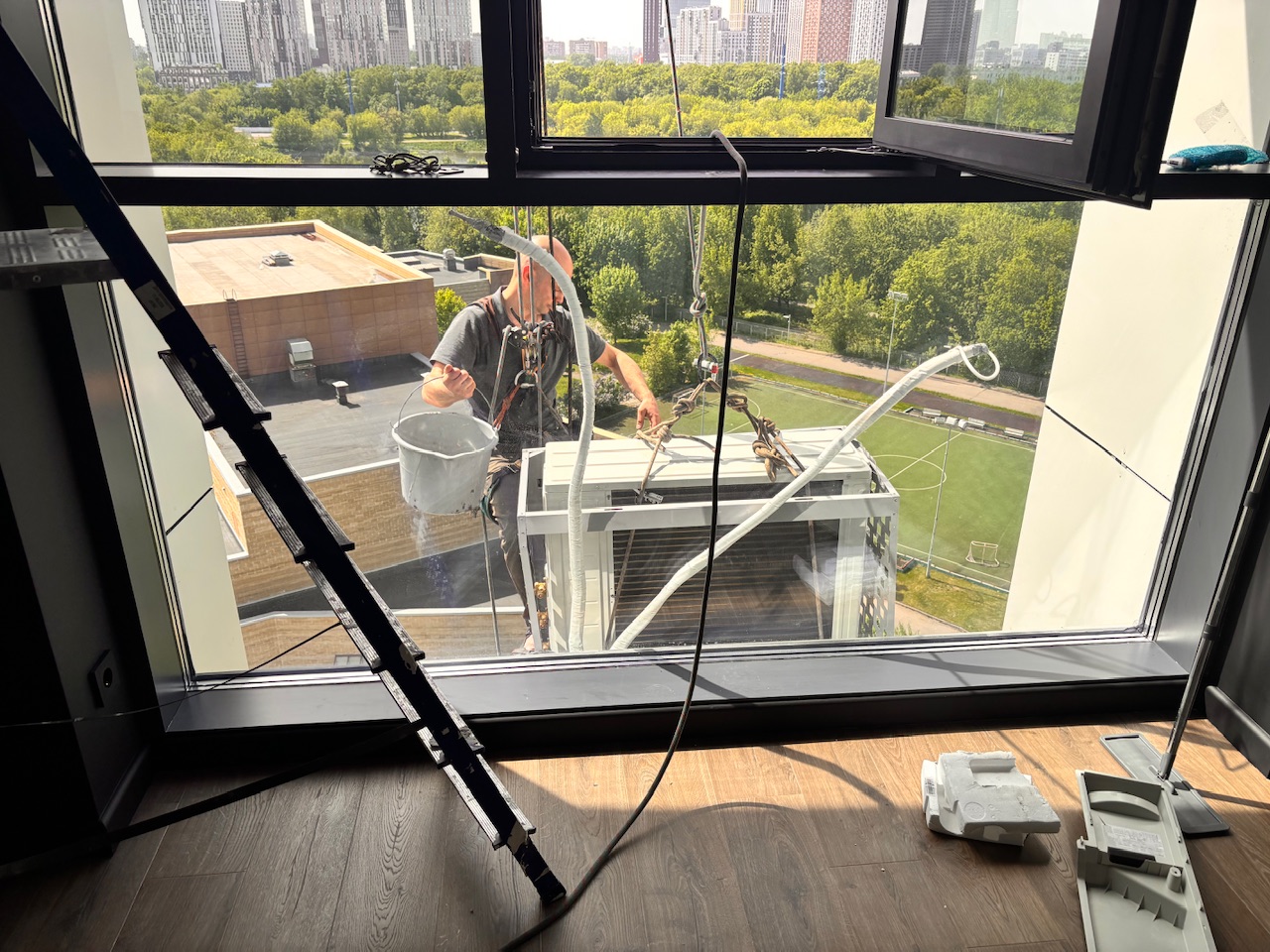

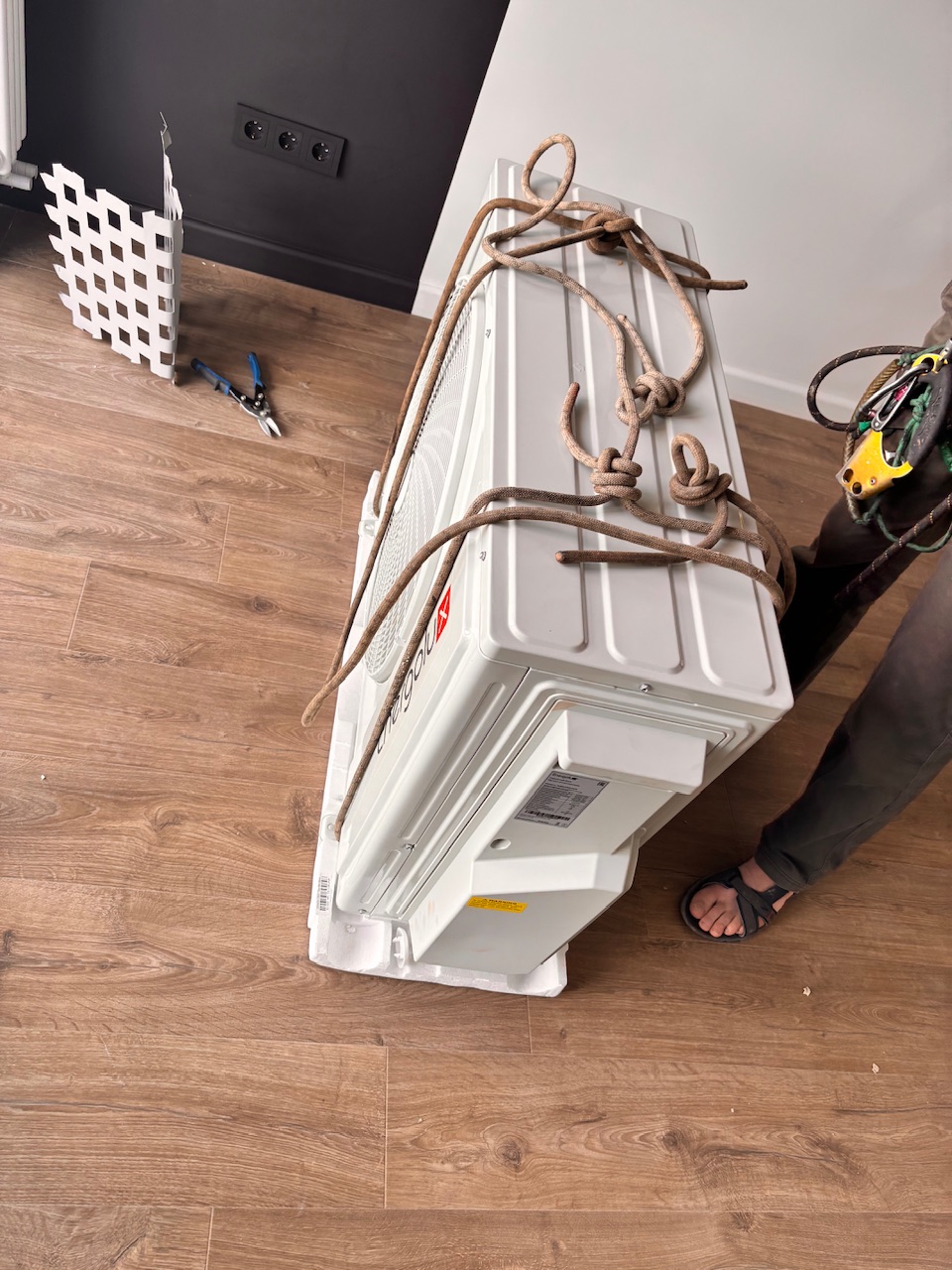

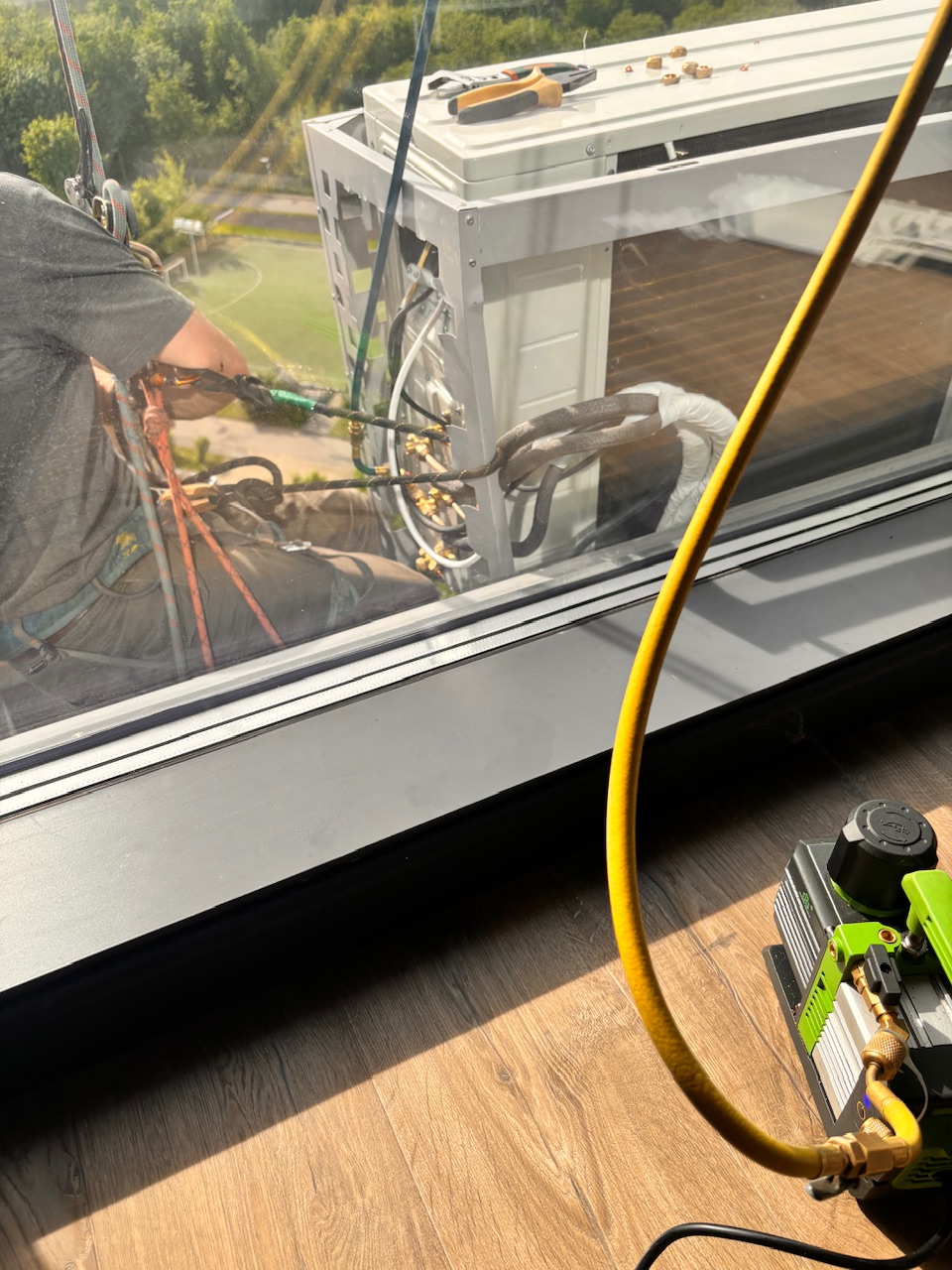

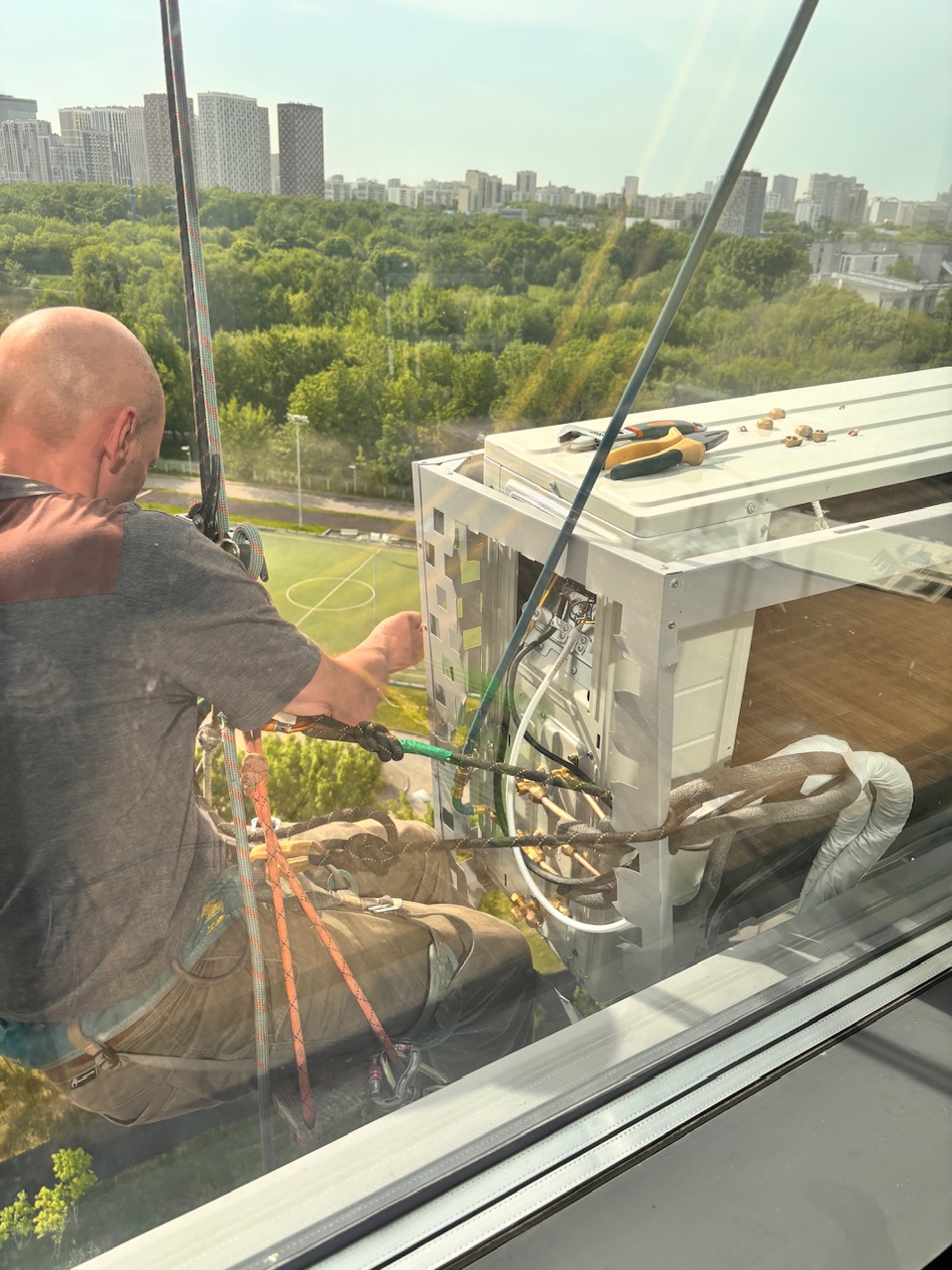

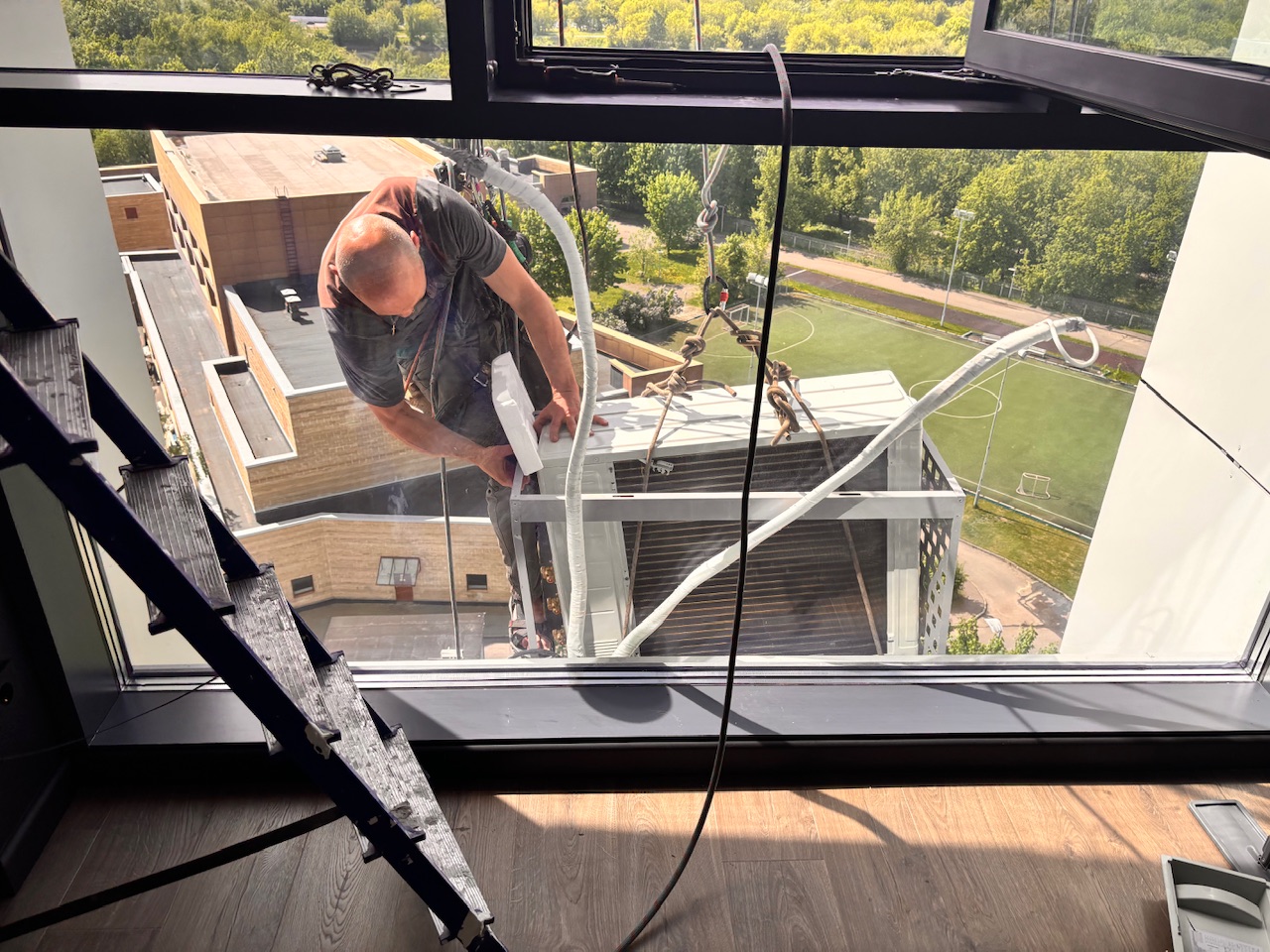

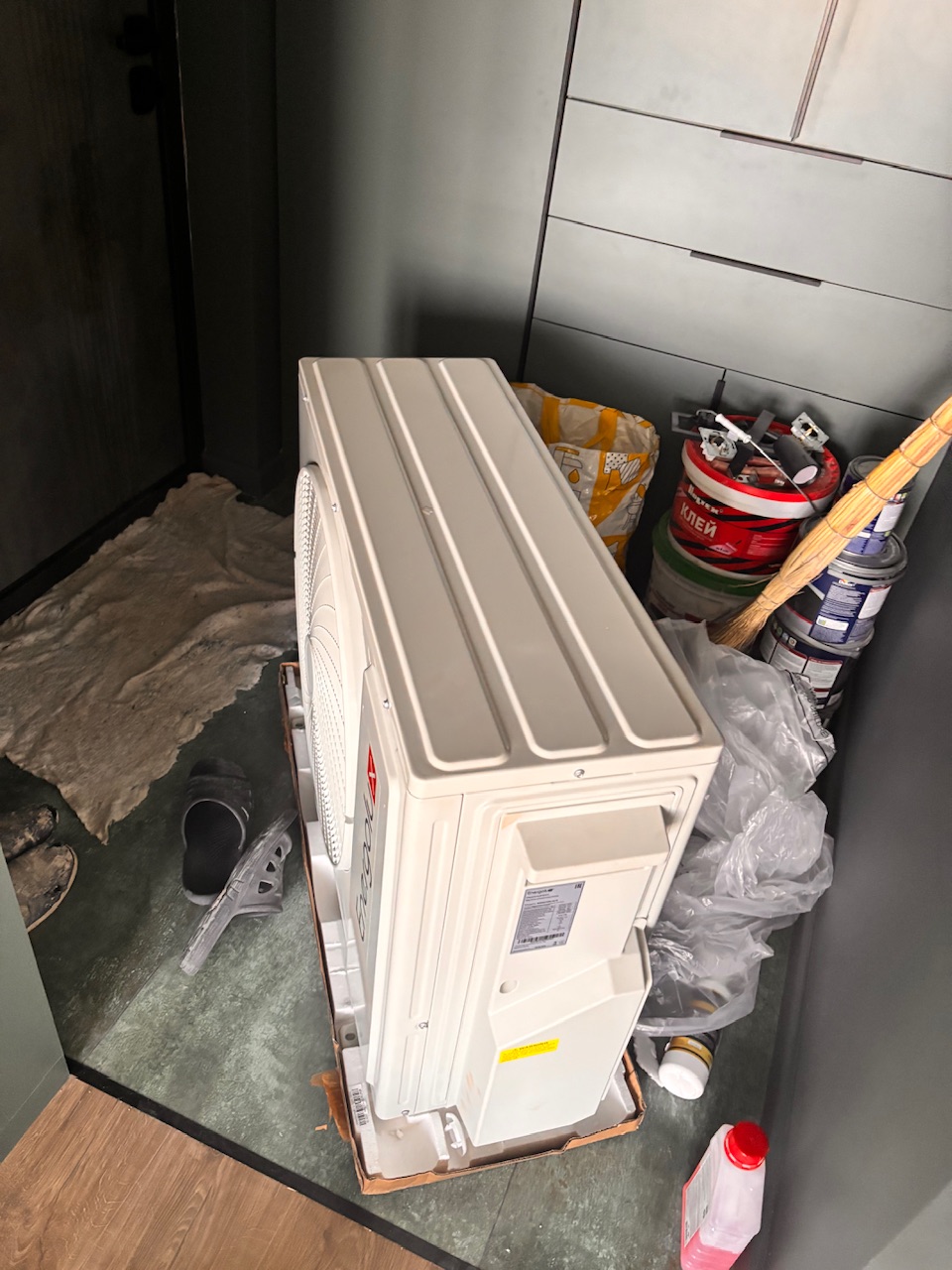

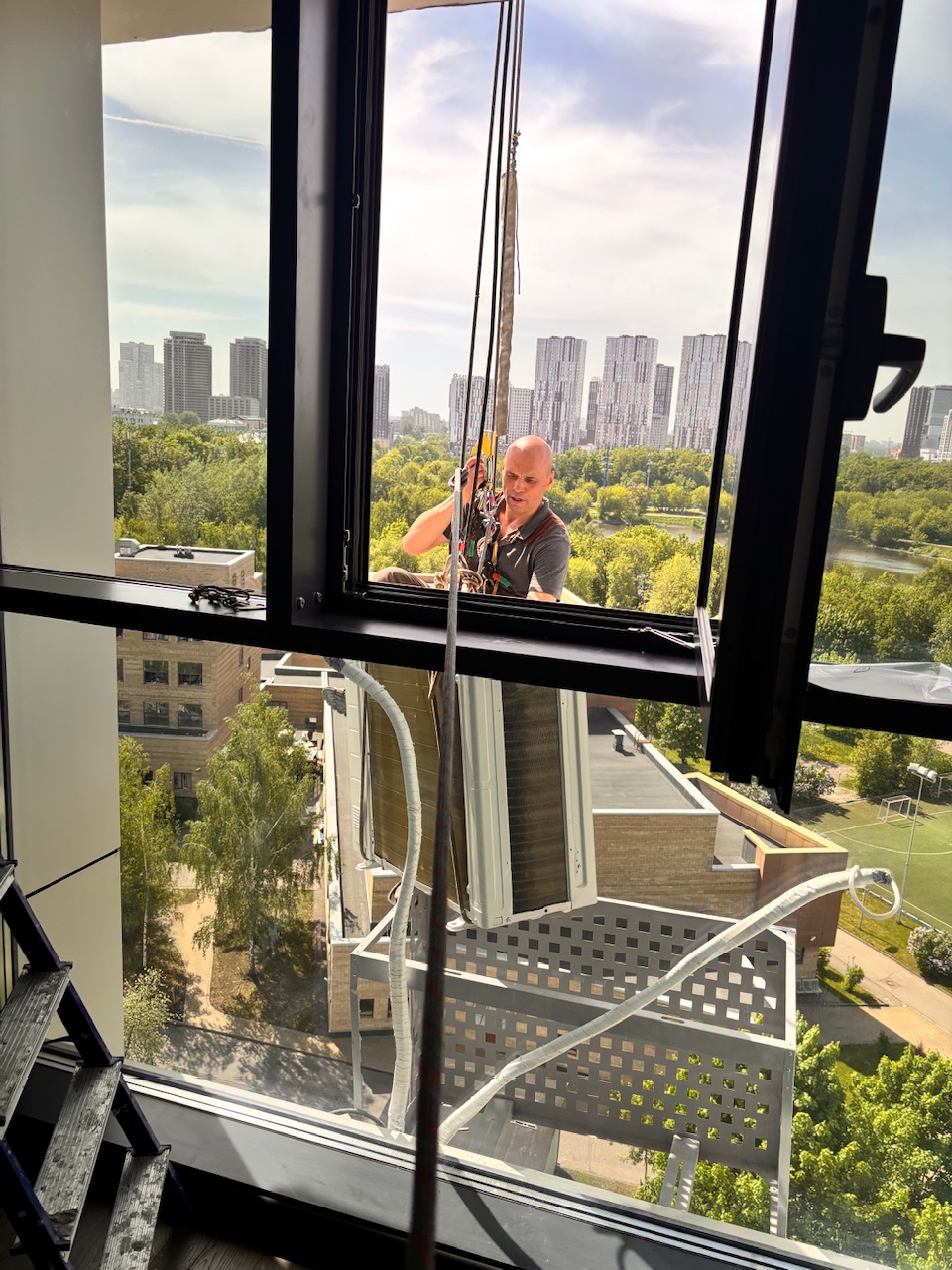

- Подача наружного блока альпинисту. Блок весом 44 кг передан из окна квартиры — альпинист принял его, закрепил на кронштейнах и зафиксировал болтами. Для блока такого веса привязка альпиниста не блокирует руки — это позволяет работать с инструментом и оборудованием одновременно.

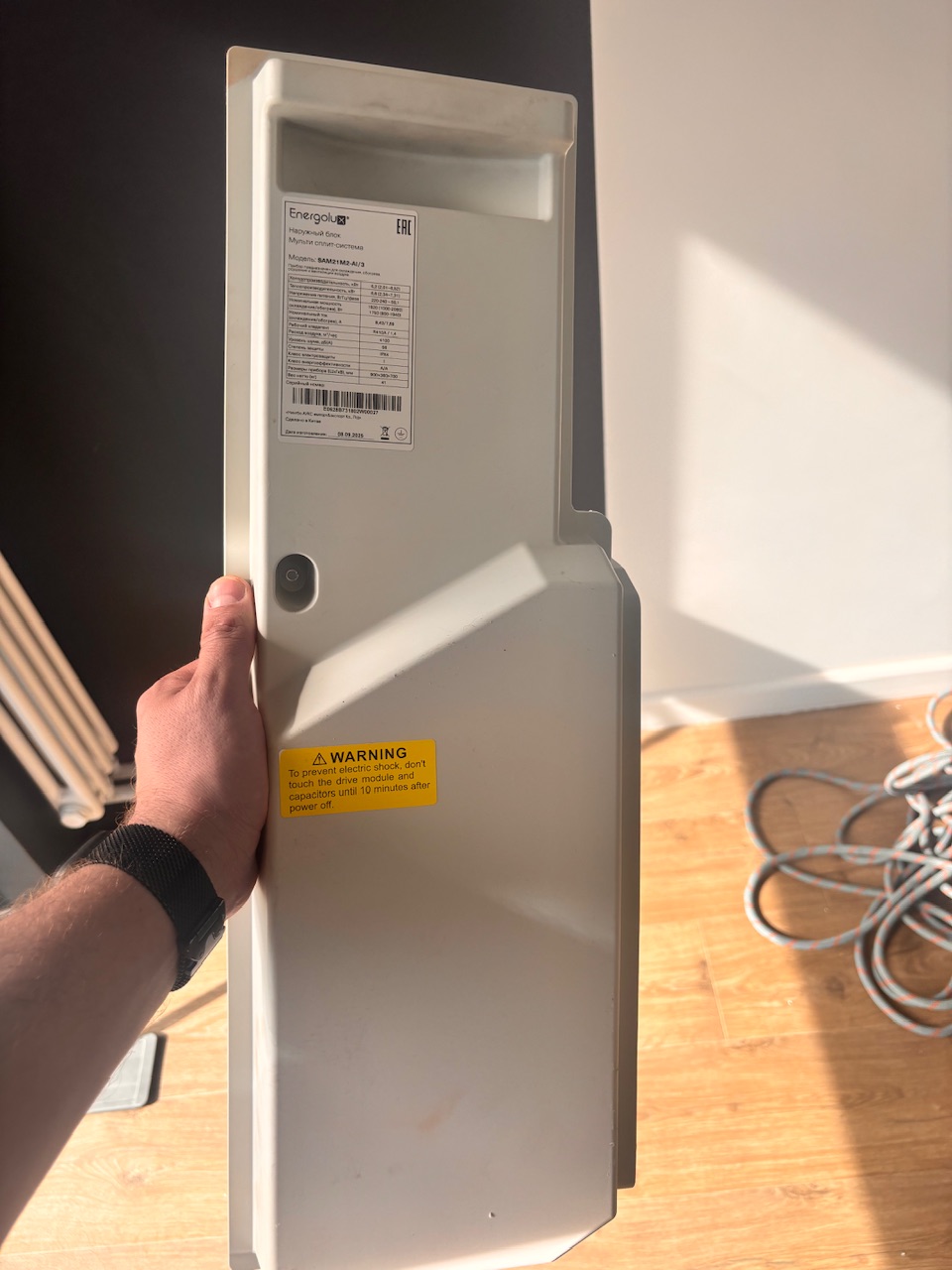

- Установка накладки на вентили наружного блока для защиты от атмосферных воздействий.

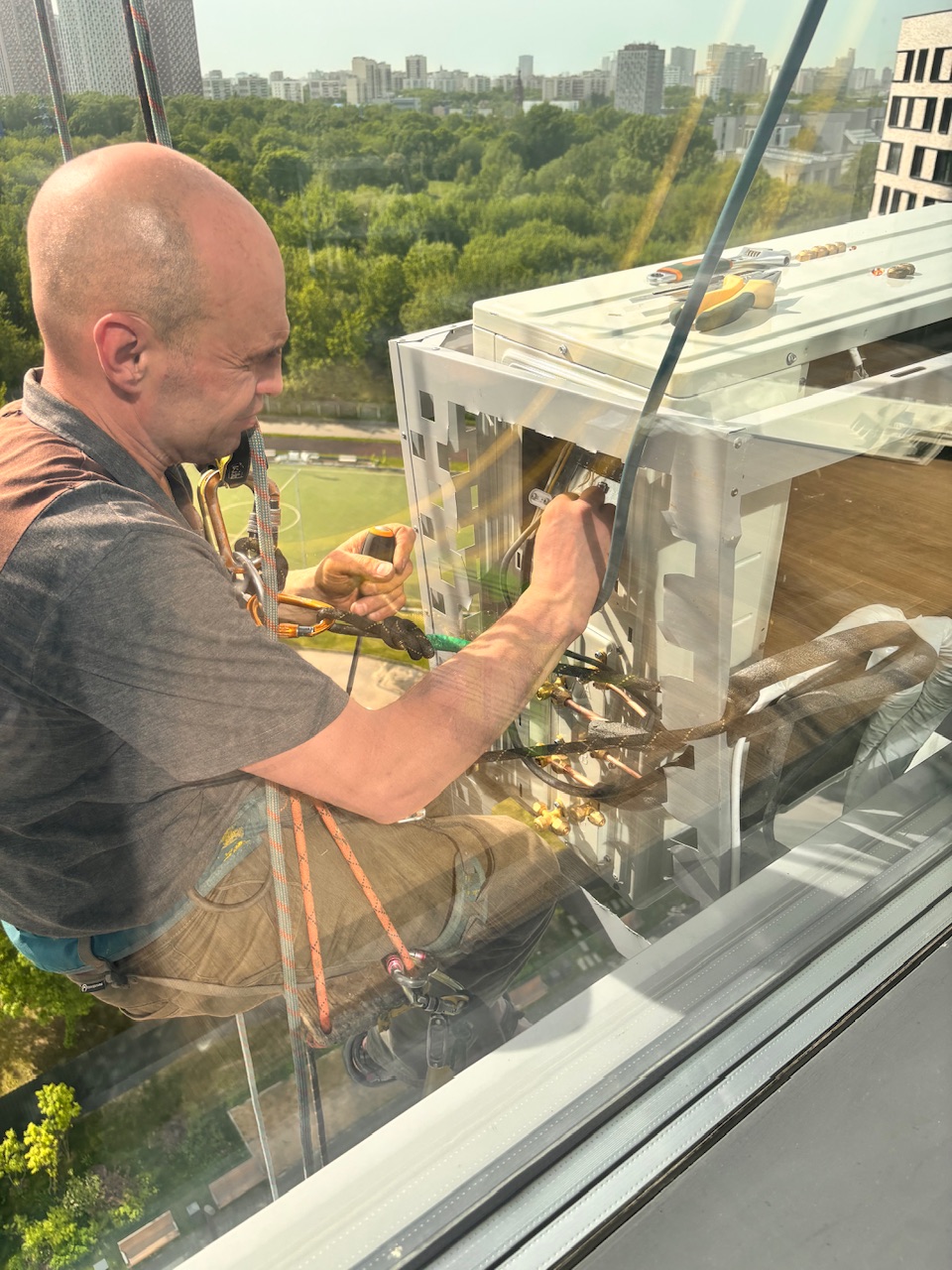

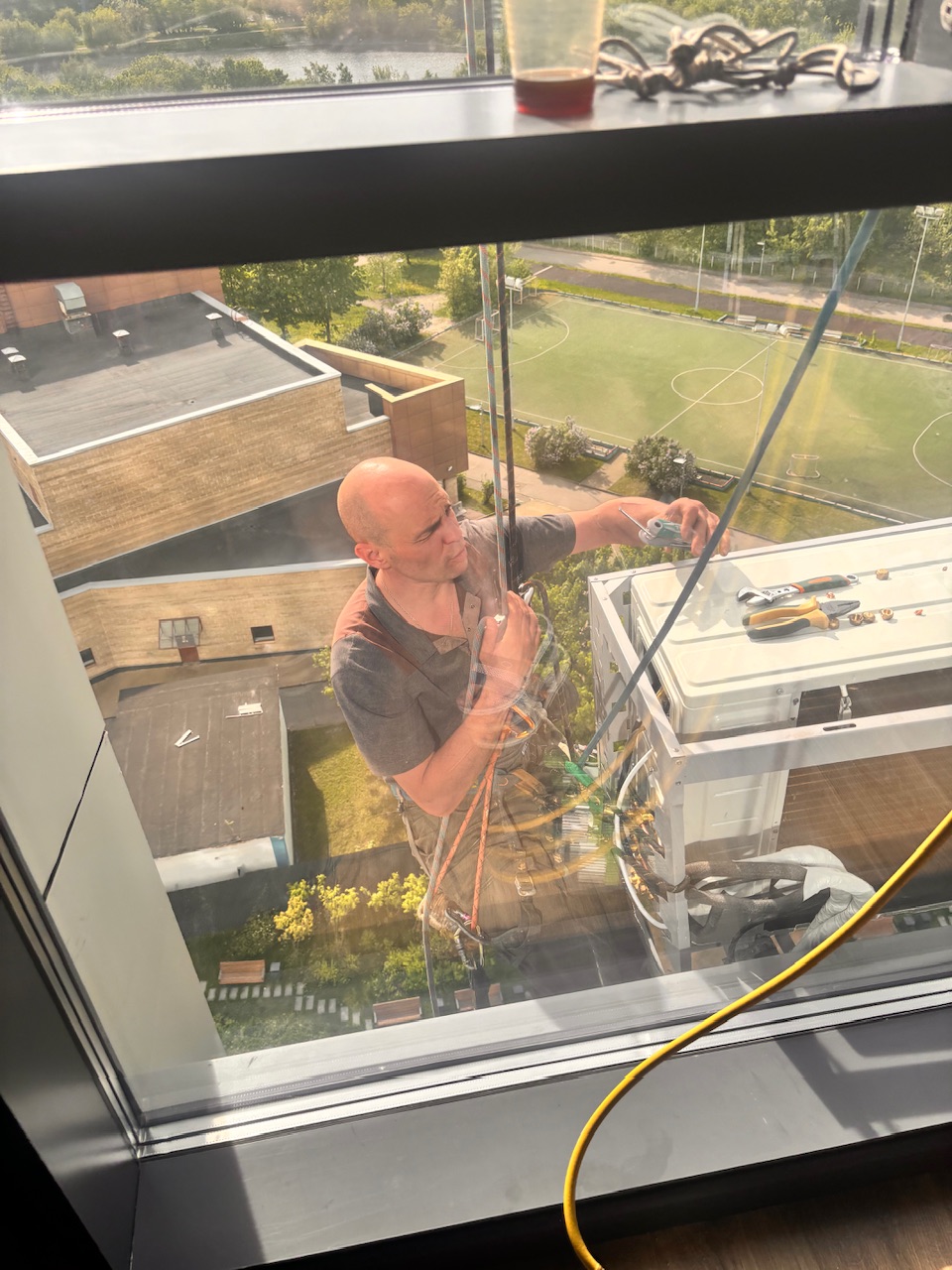

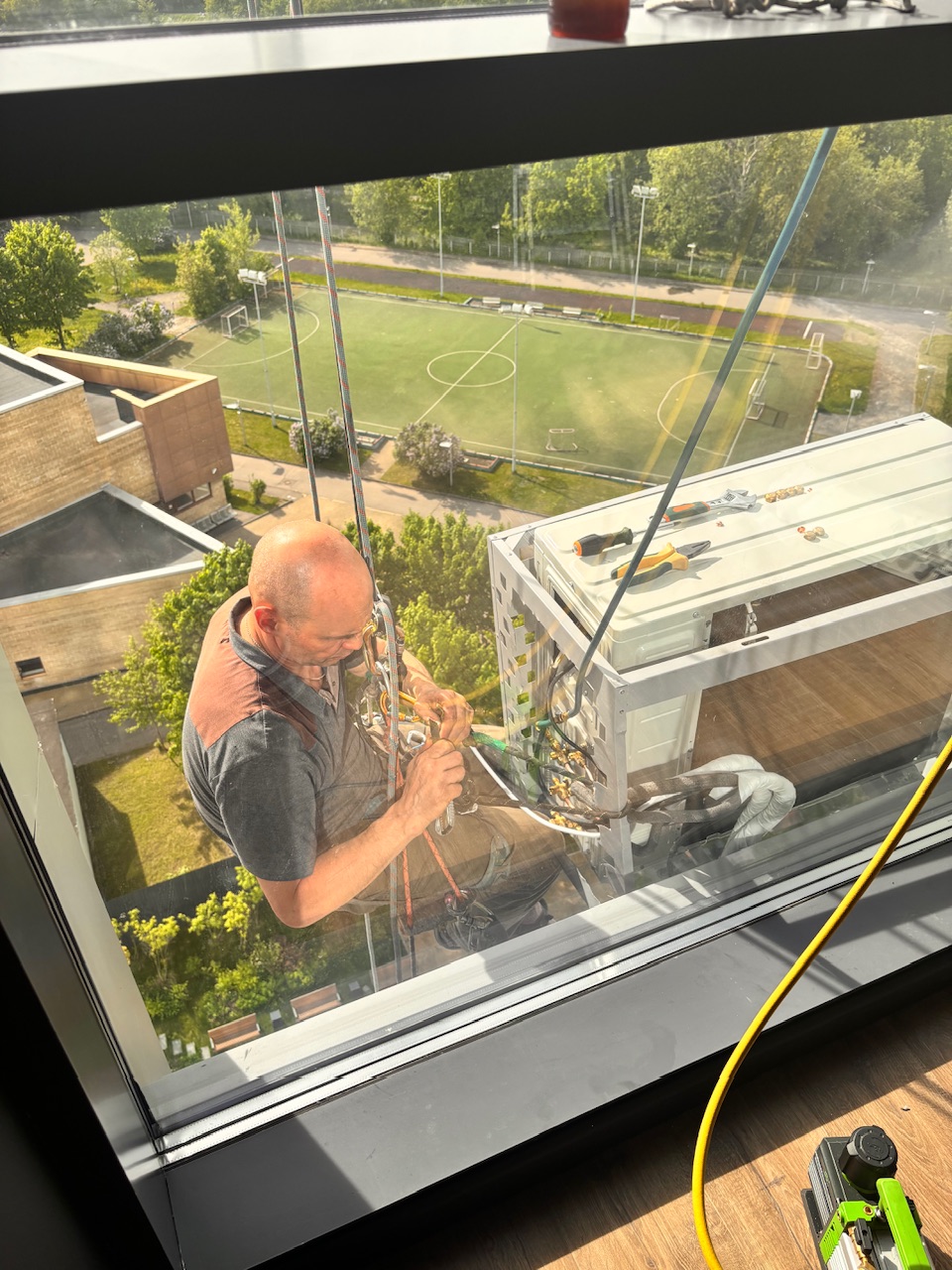

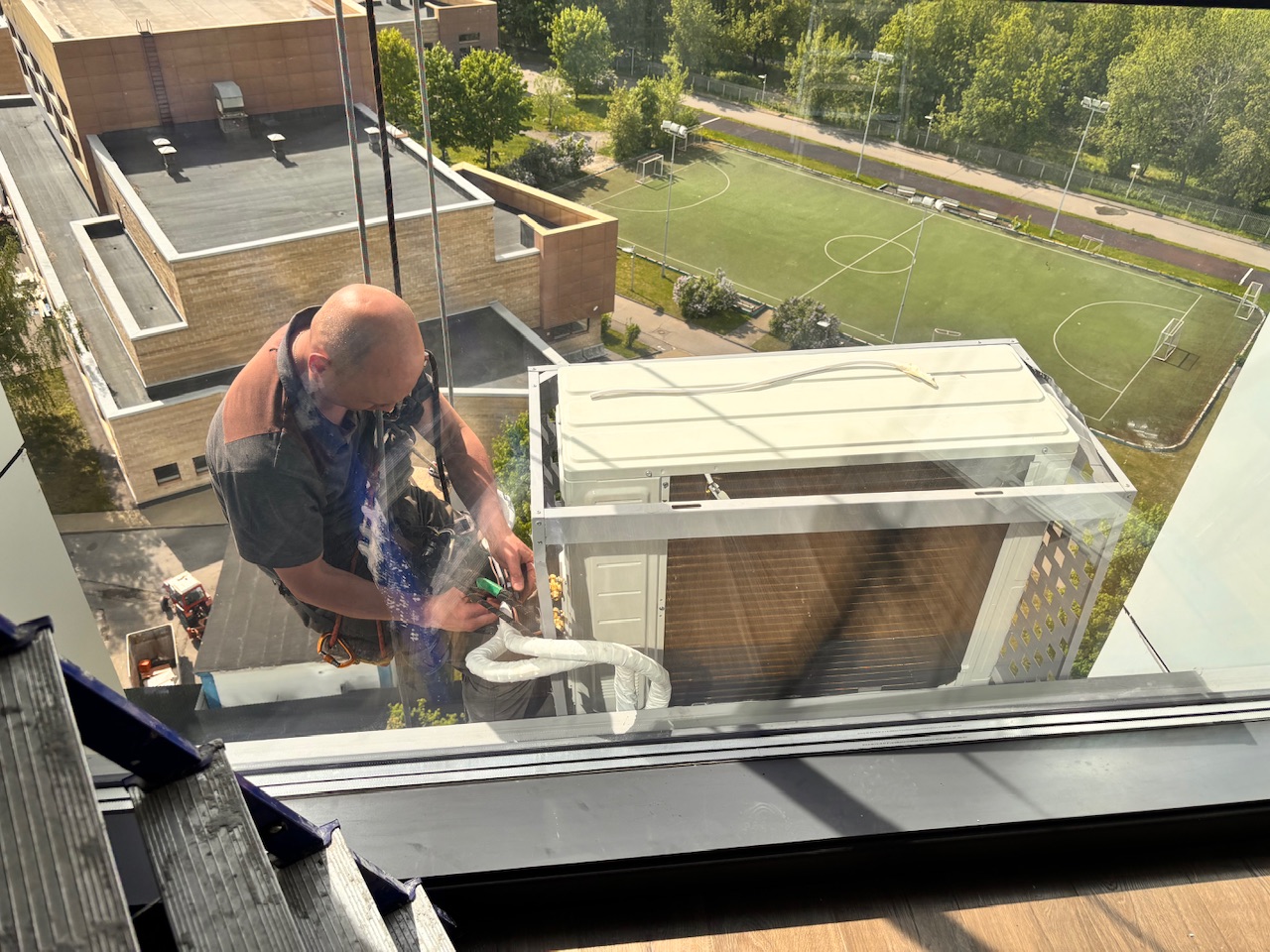

3. Подключение фреоновых трасс
- Зачистка концов медных трубок от изоляции и заглушек.

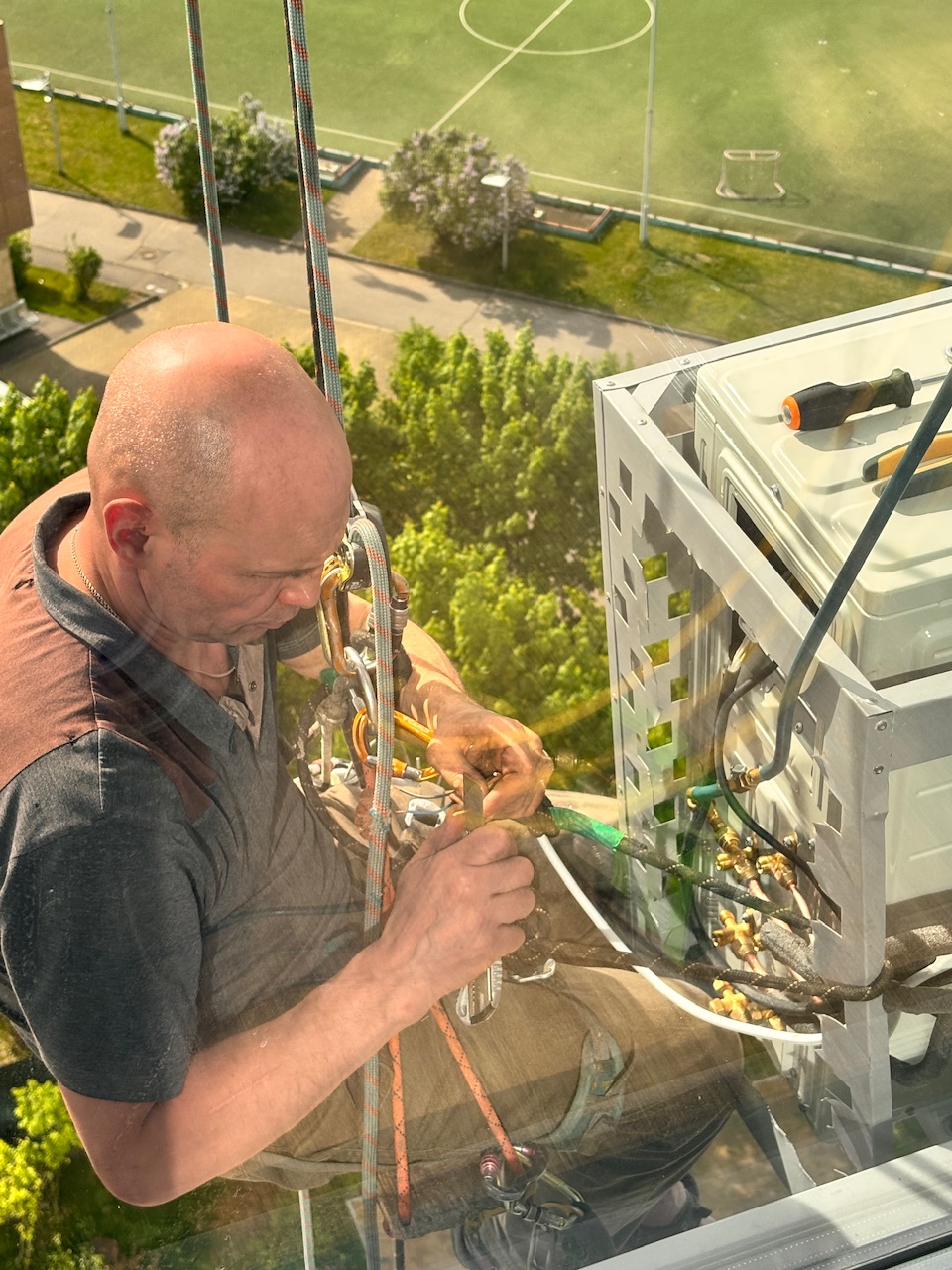

- Подключение трубок к вентилям наружного блока с помощью накидных гаек. Для мультисплит-системы SAM21M1-AI/3 на наружном блоке предусмотрены три пары вентилей — по одной на каждый внутренний блок. В данном случае задействованы две пары (для блоков SAS12M3-AI и SAS09M3-AI), третья пара заглушена.
- Подключение межблочного кабеля к клеммам наружного блока.
- Проверка герметичности всех соединений опрессовкой азотом под давлением 28 атм — в течение 20 минут контролировалось отсутствие падения давления.

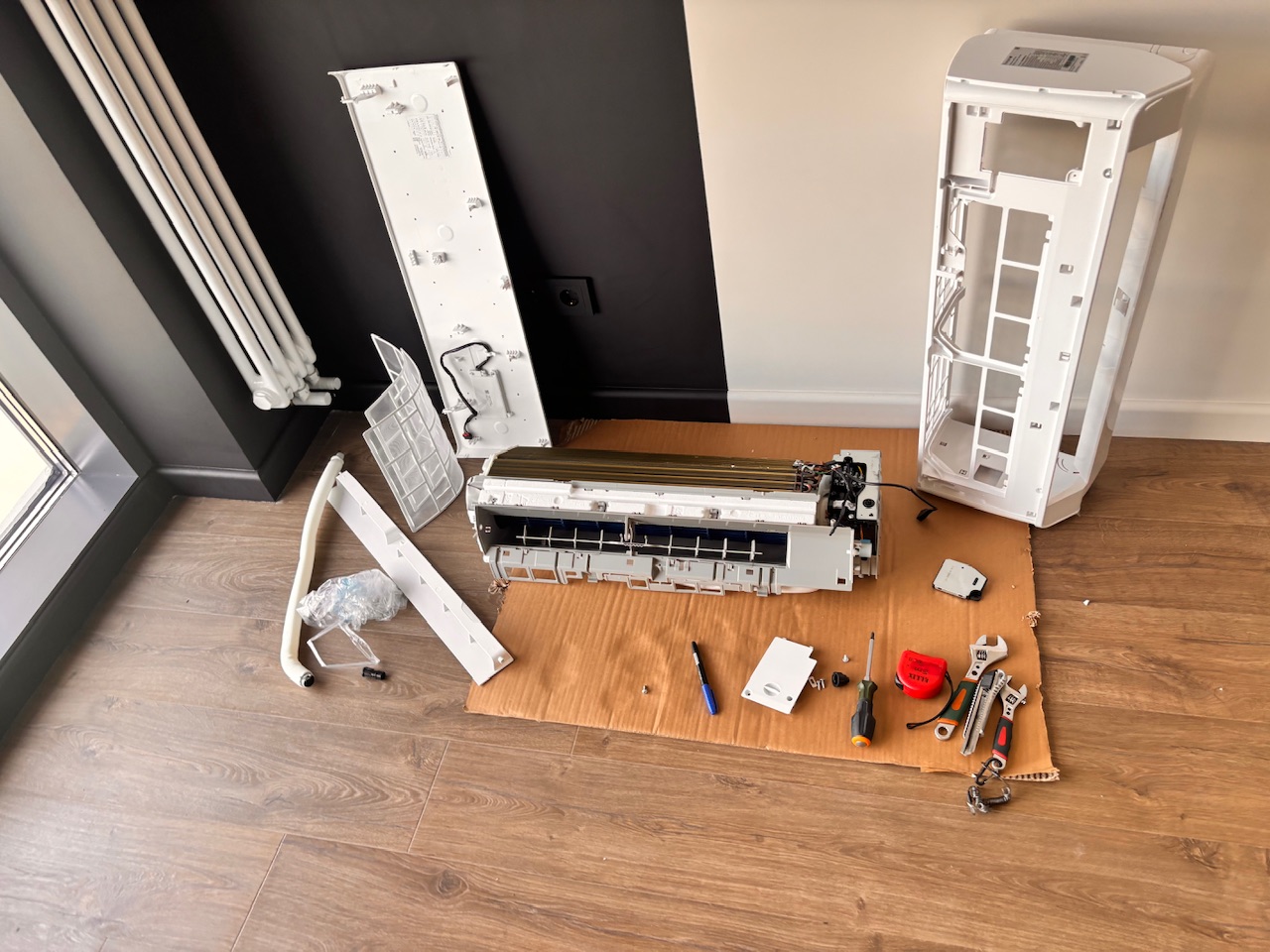

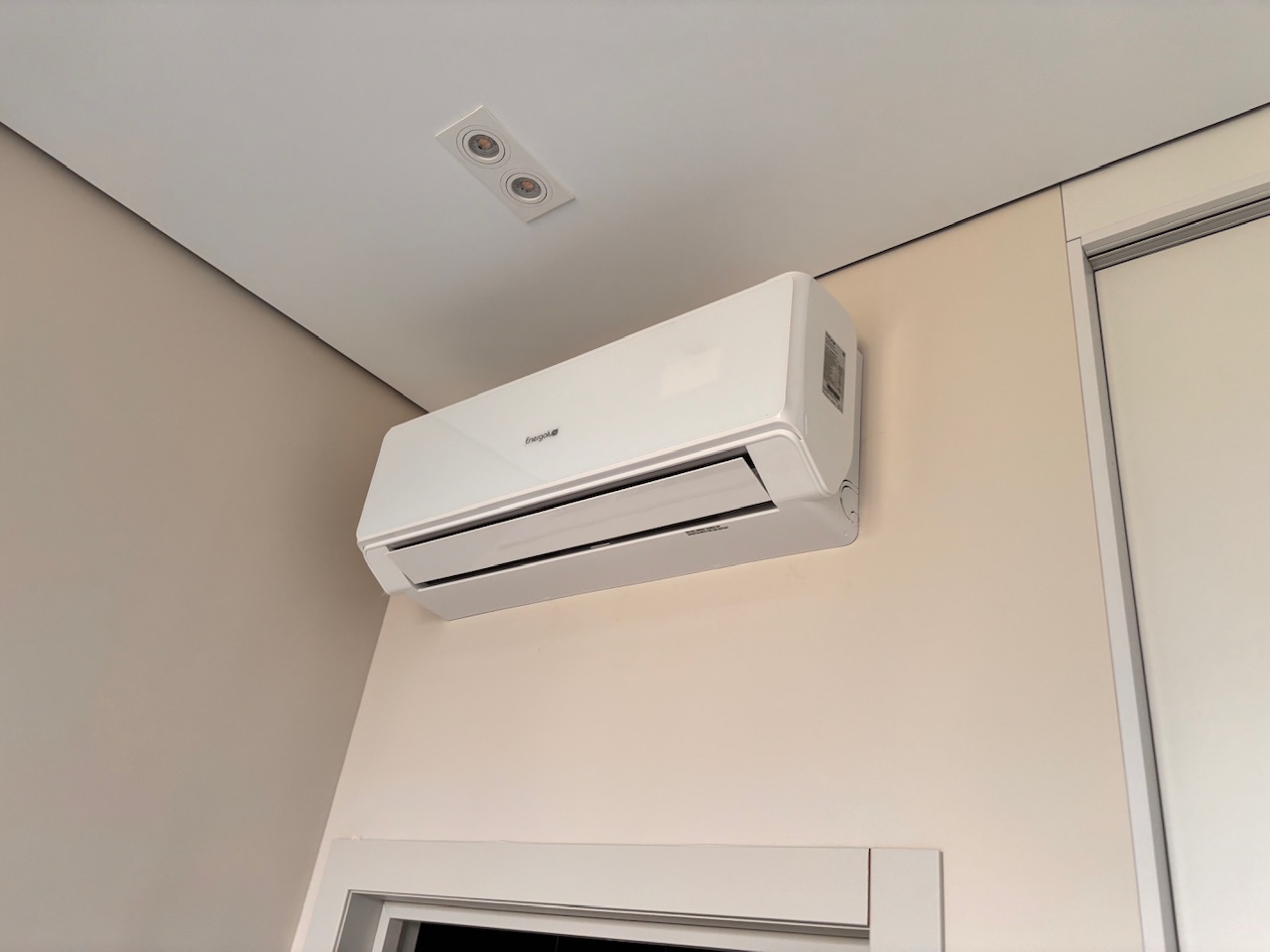

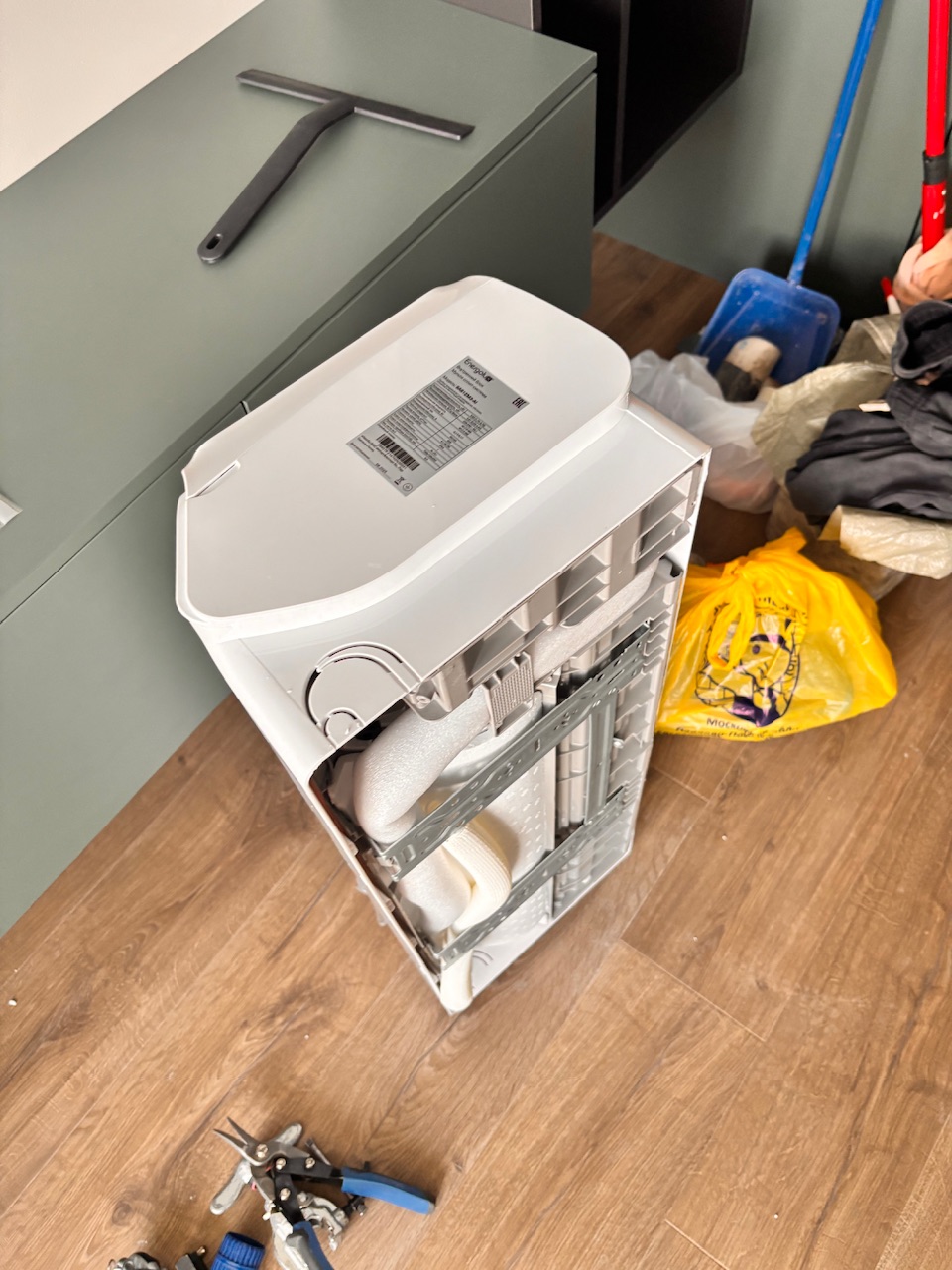

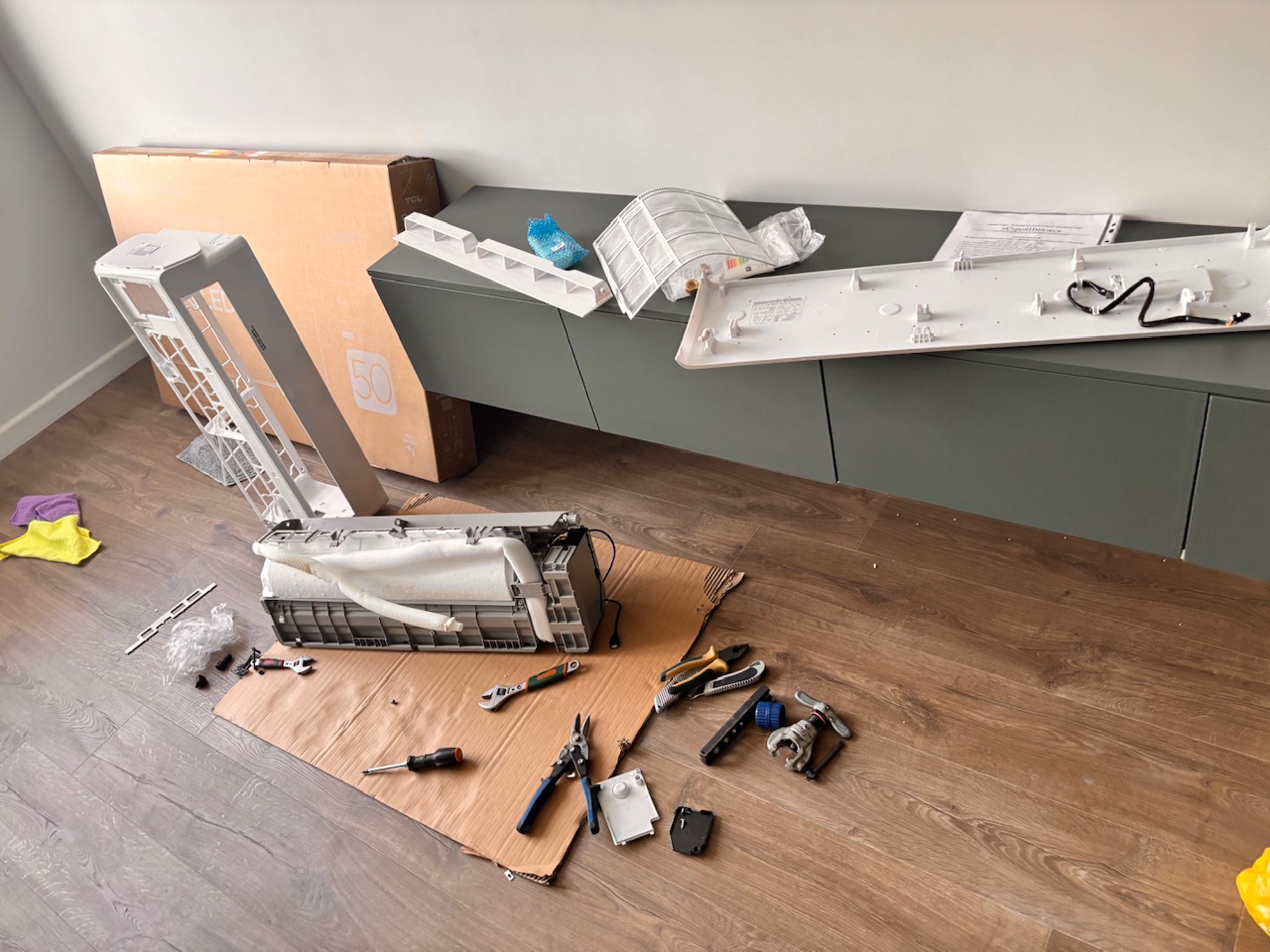

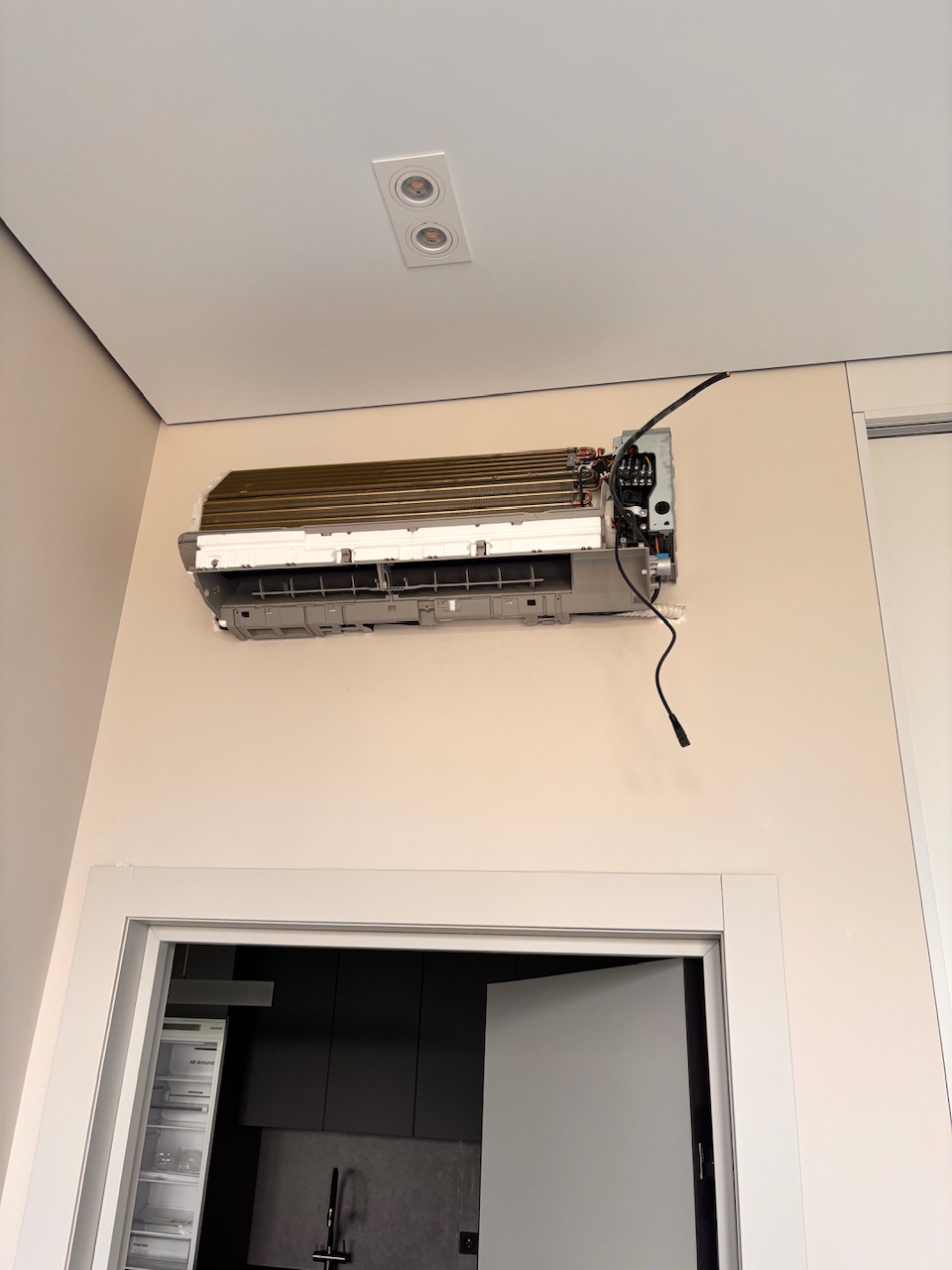

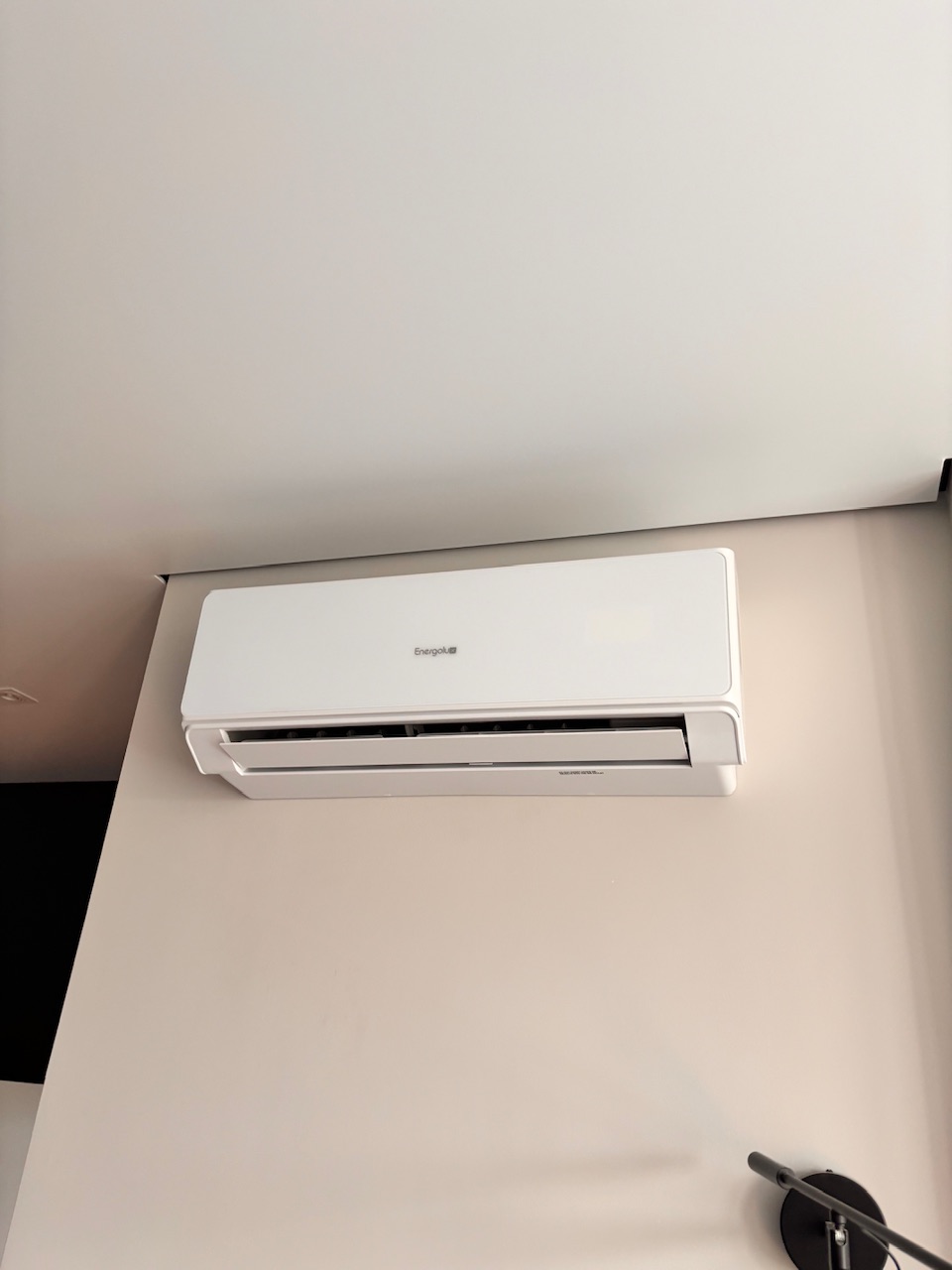

4. Установка внутренних блоков

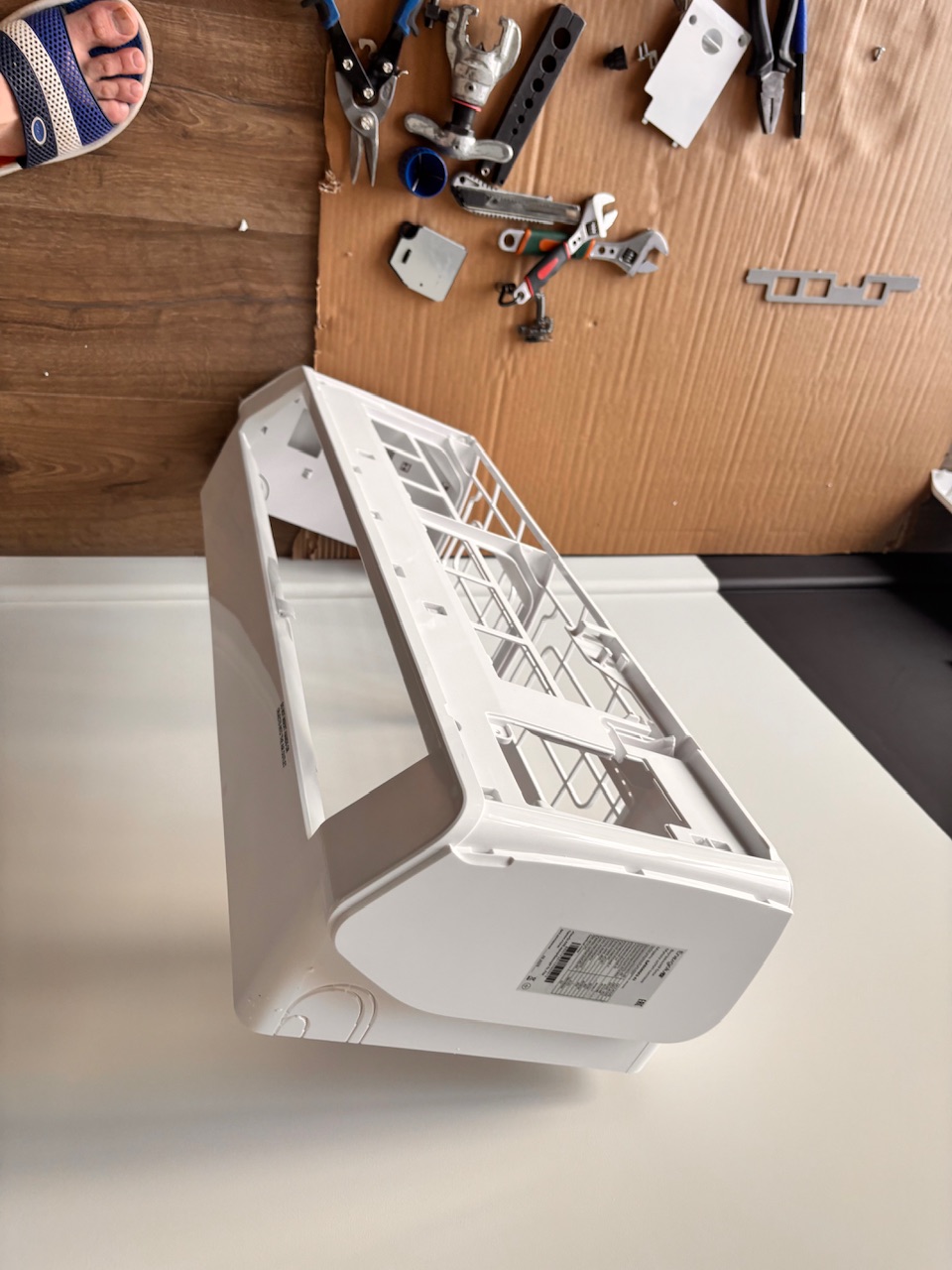

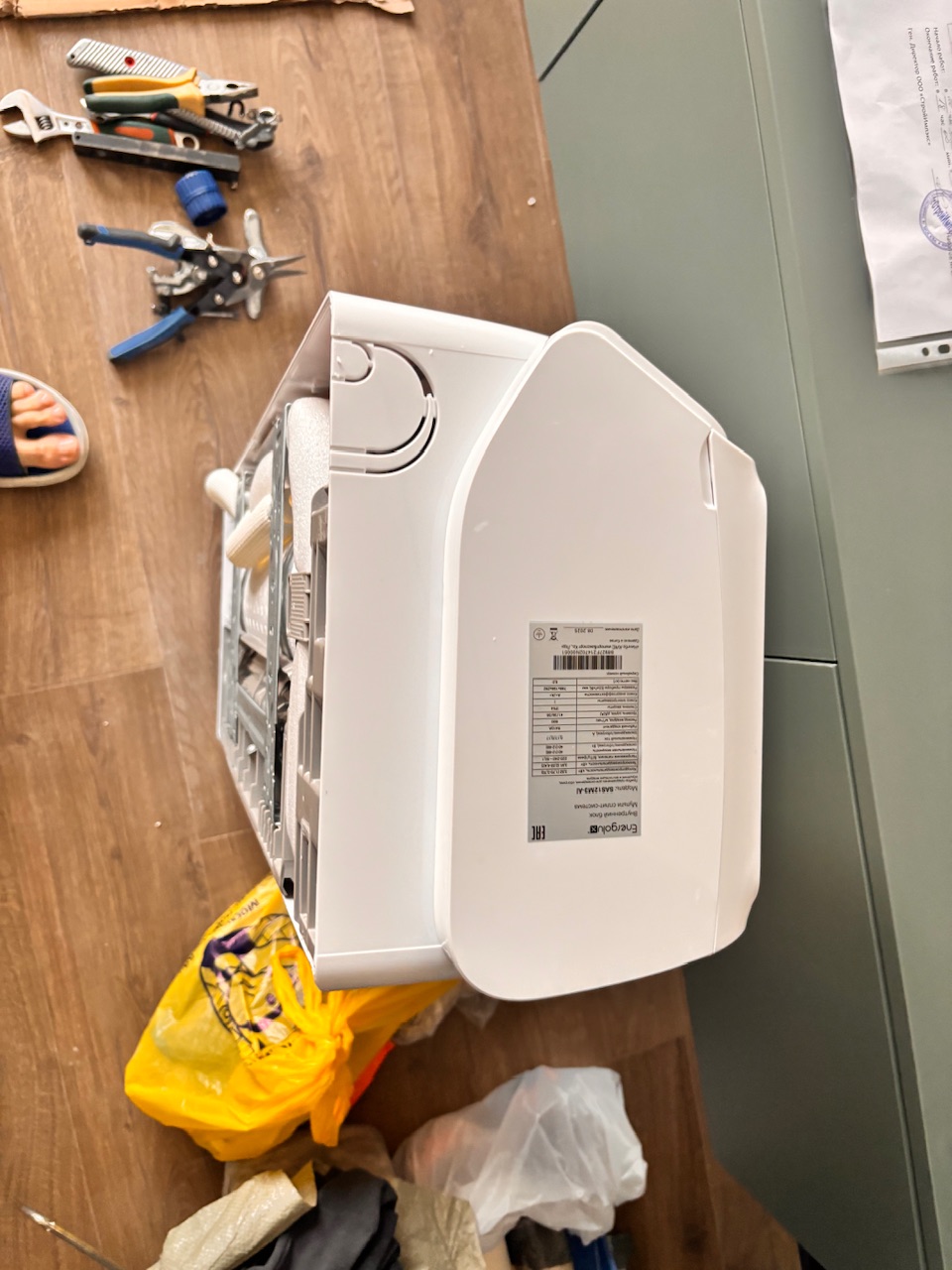

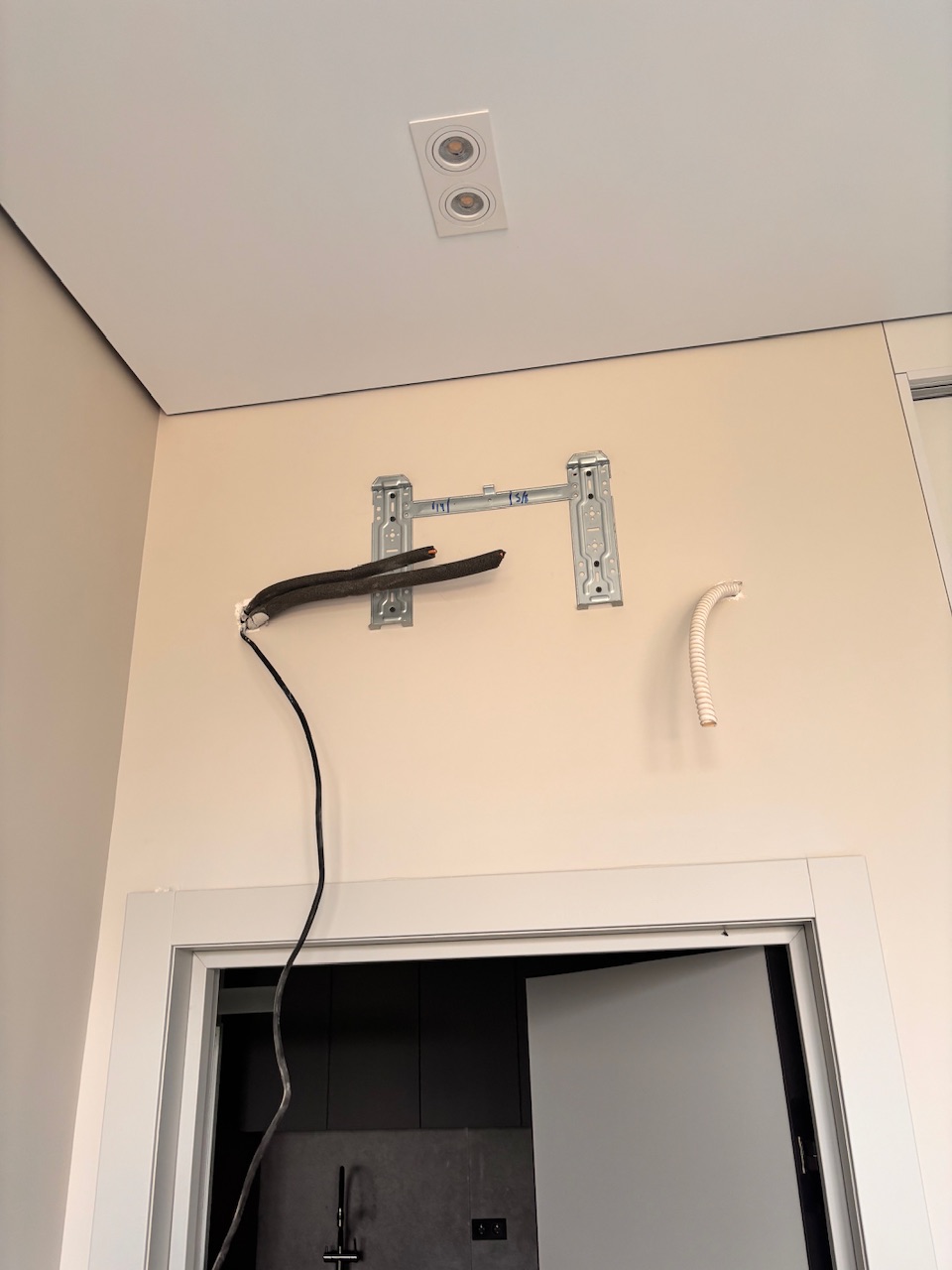

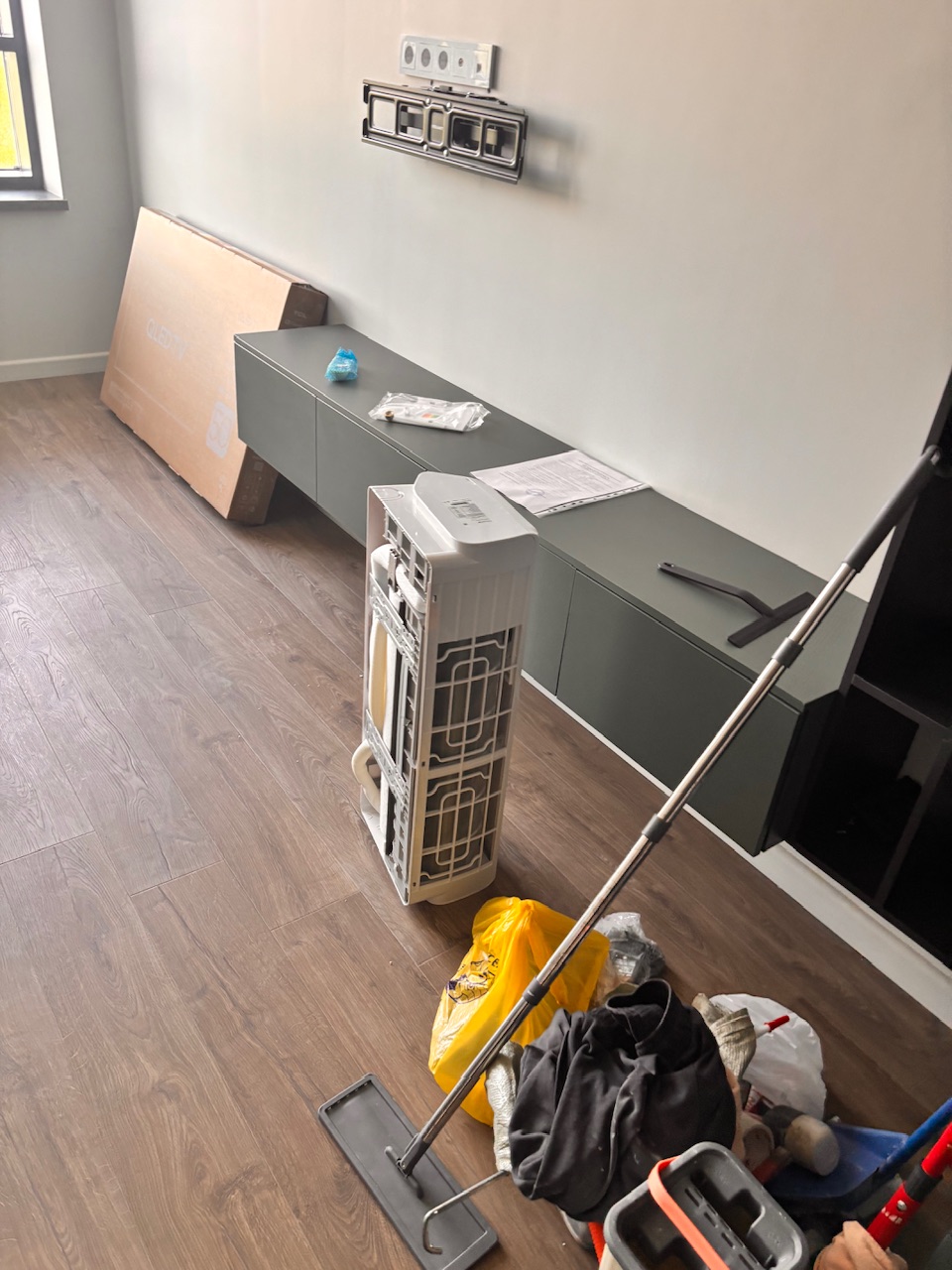

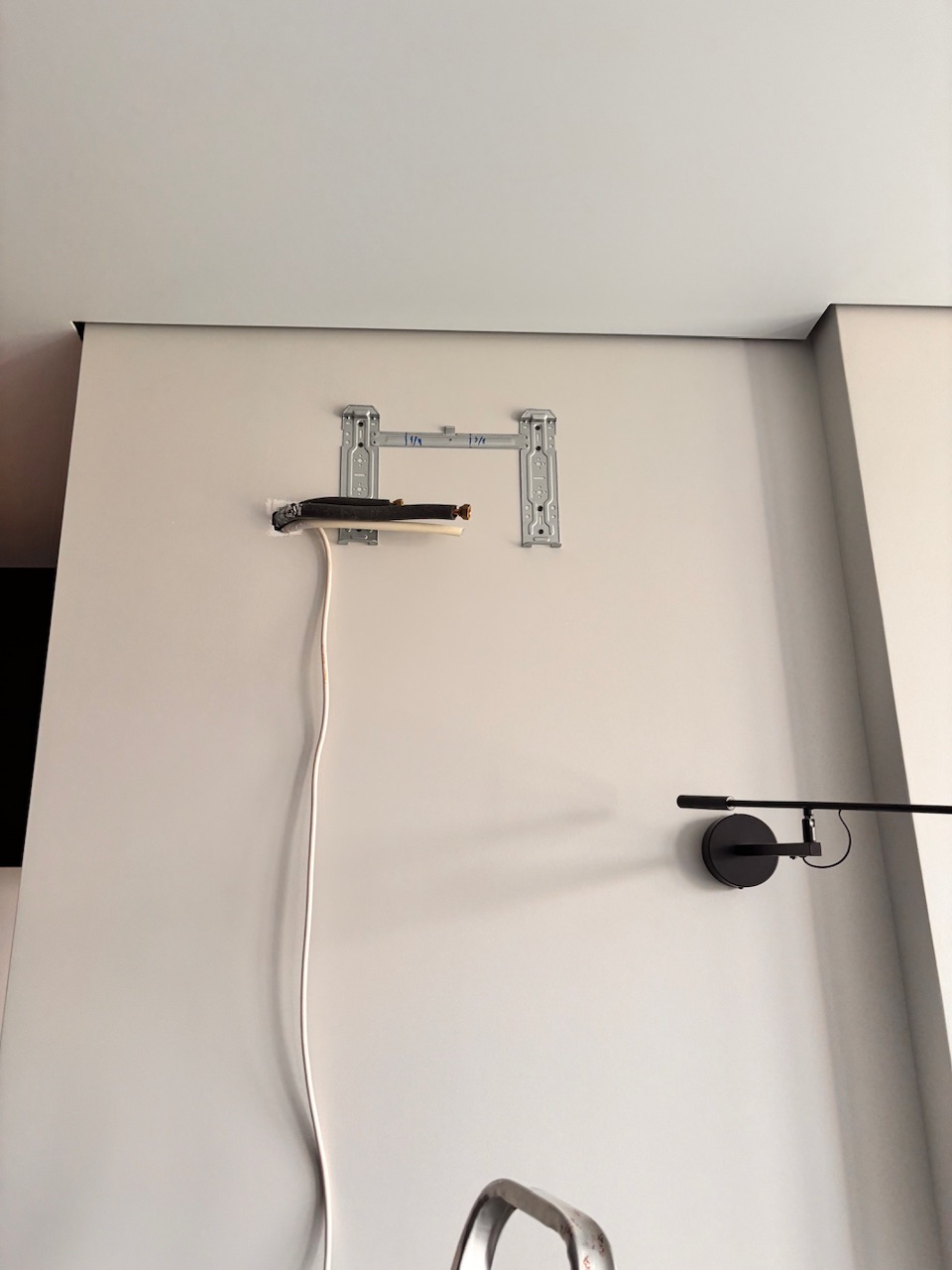

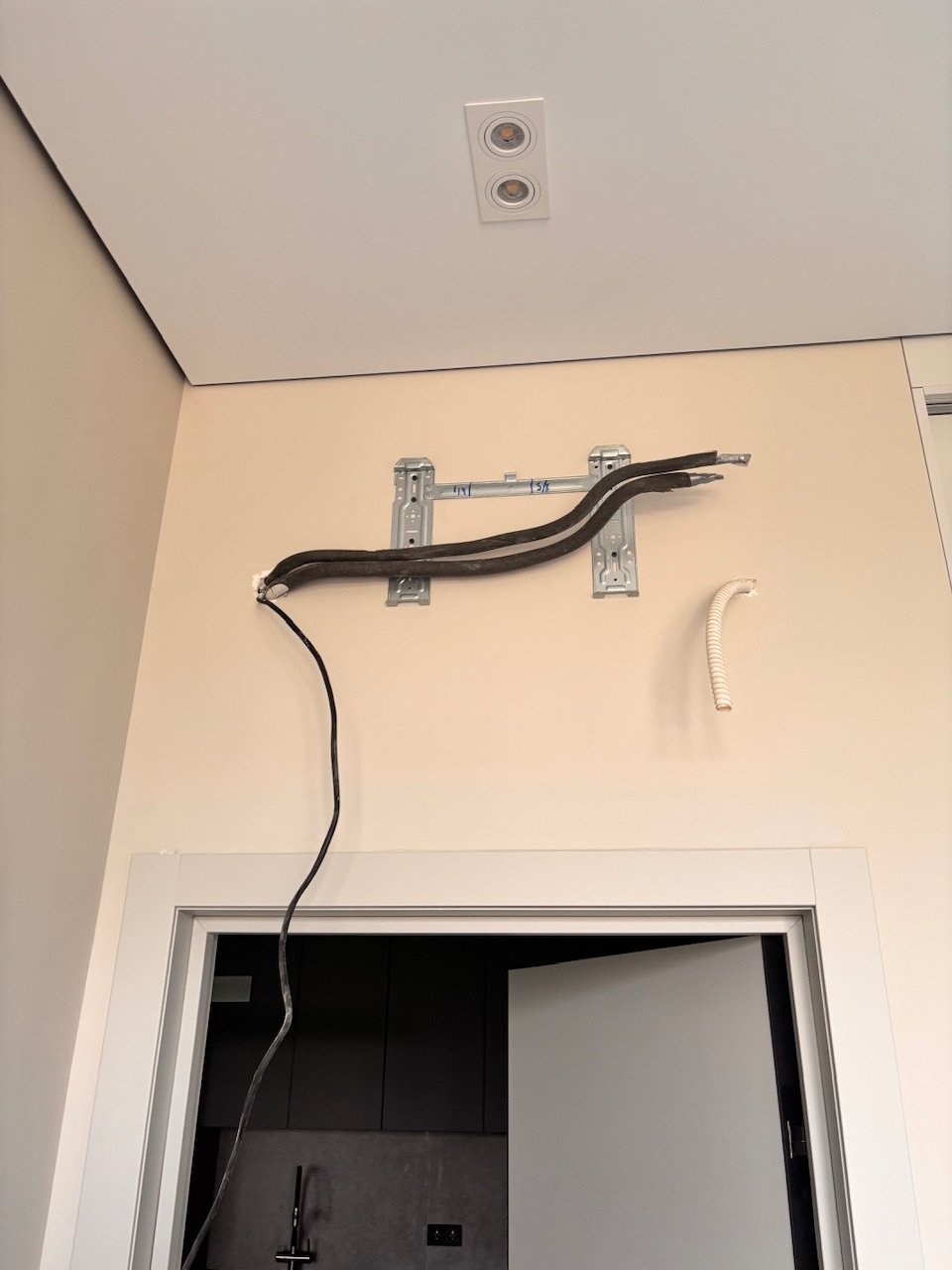

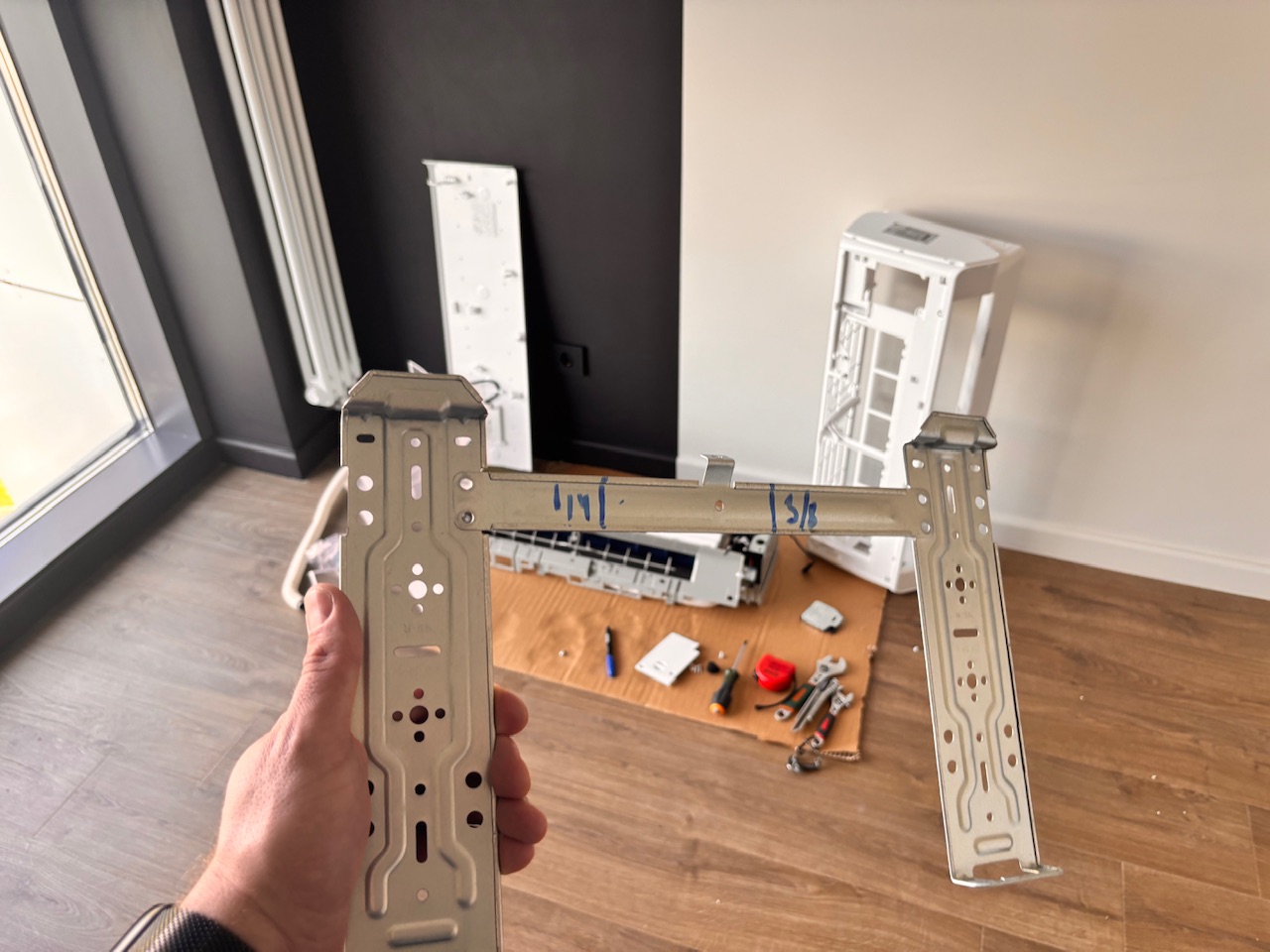

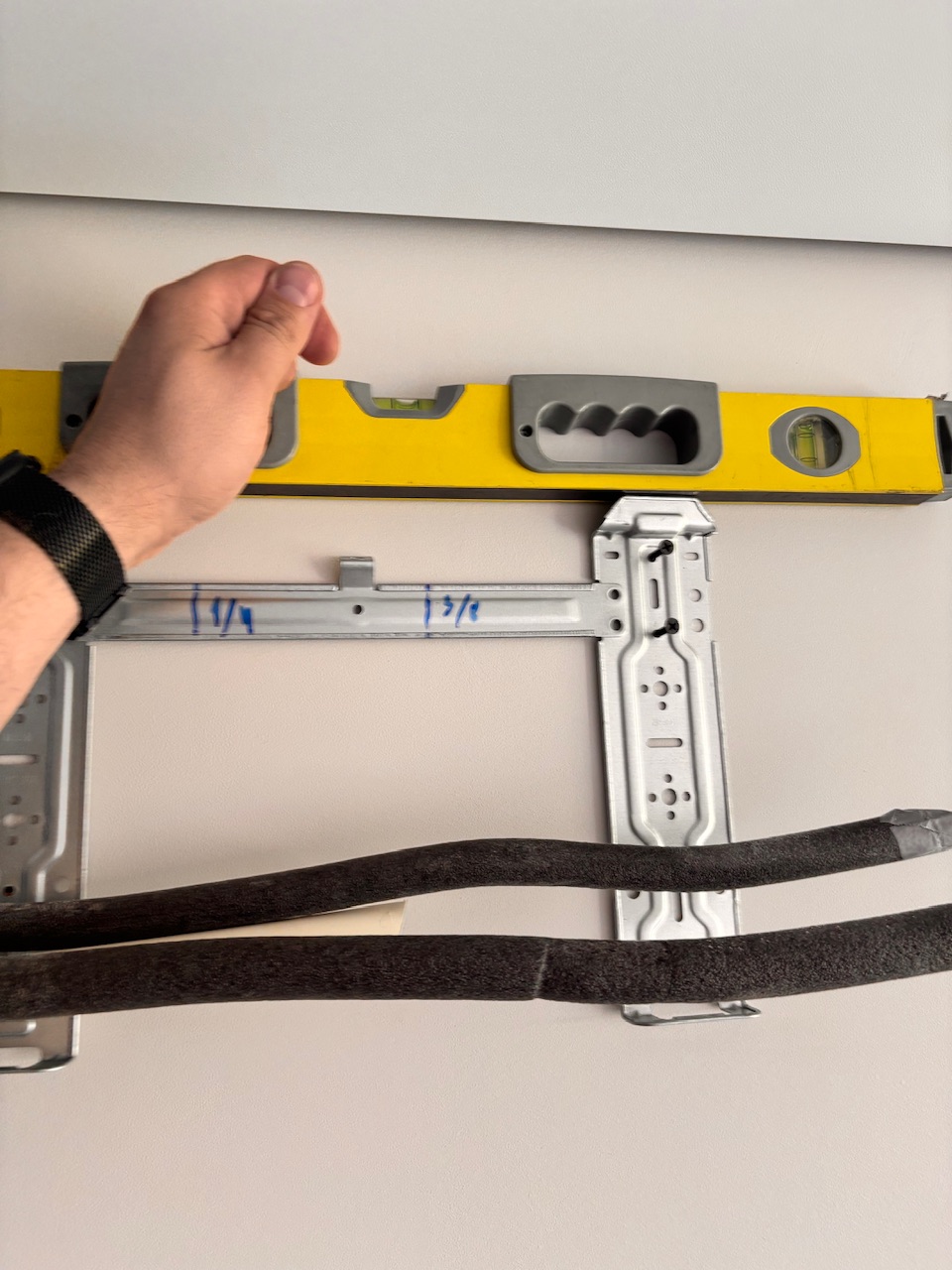

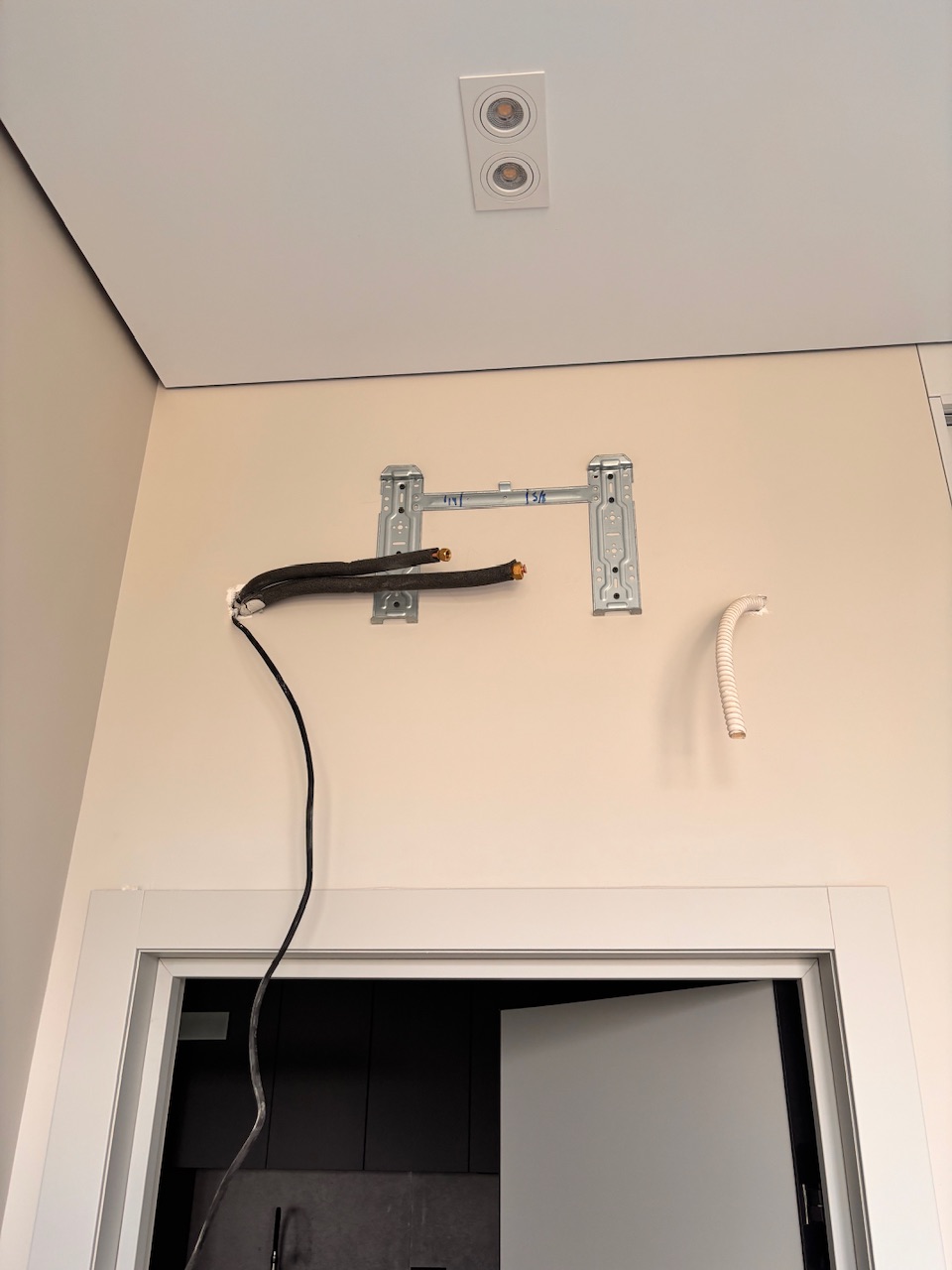

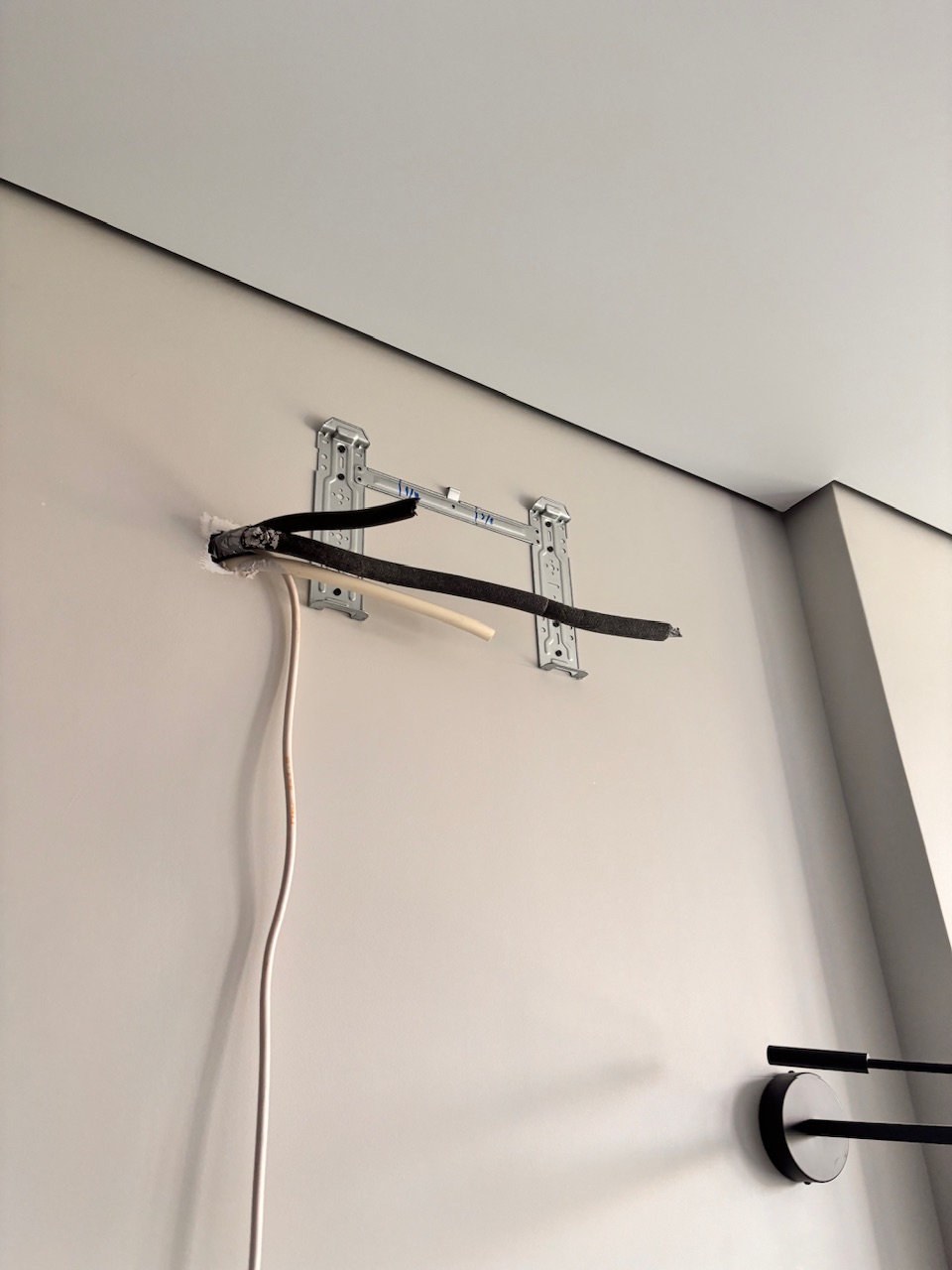

- Снятие монтажных пластин с внутренних блоков. Пластины крепятся к стене по уровню — отверстия под дюбели размечаются по шаблону.

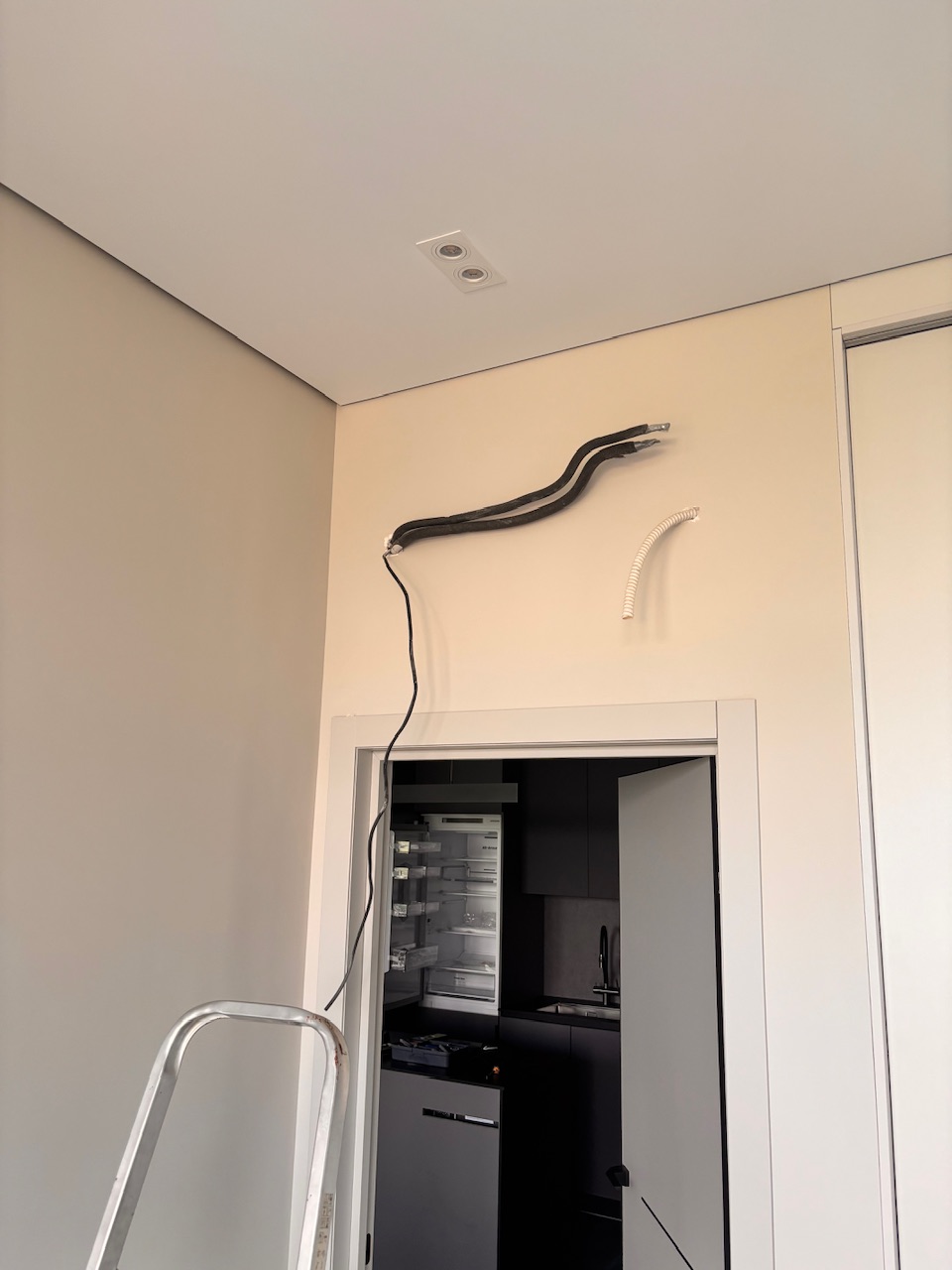

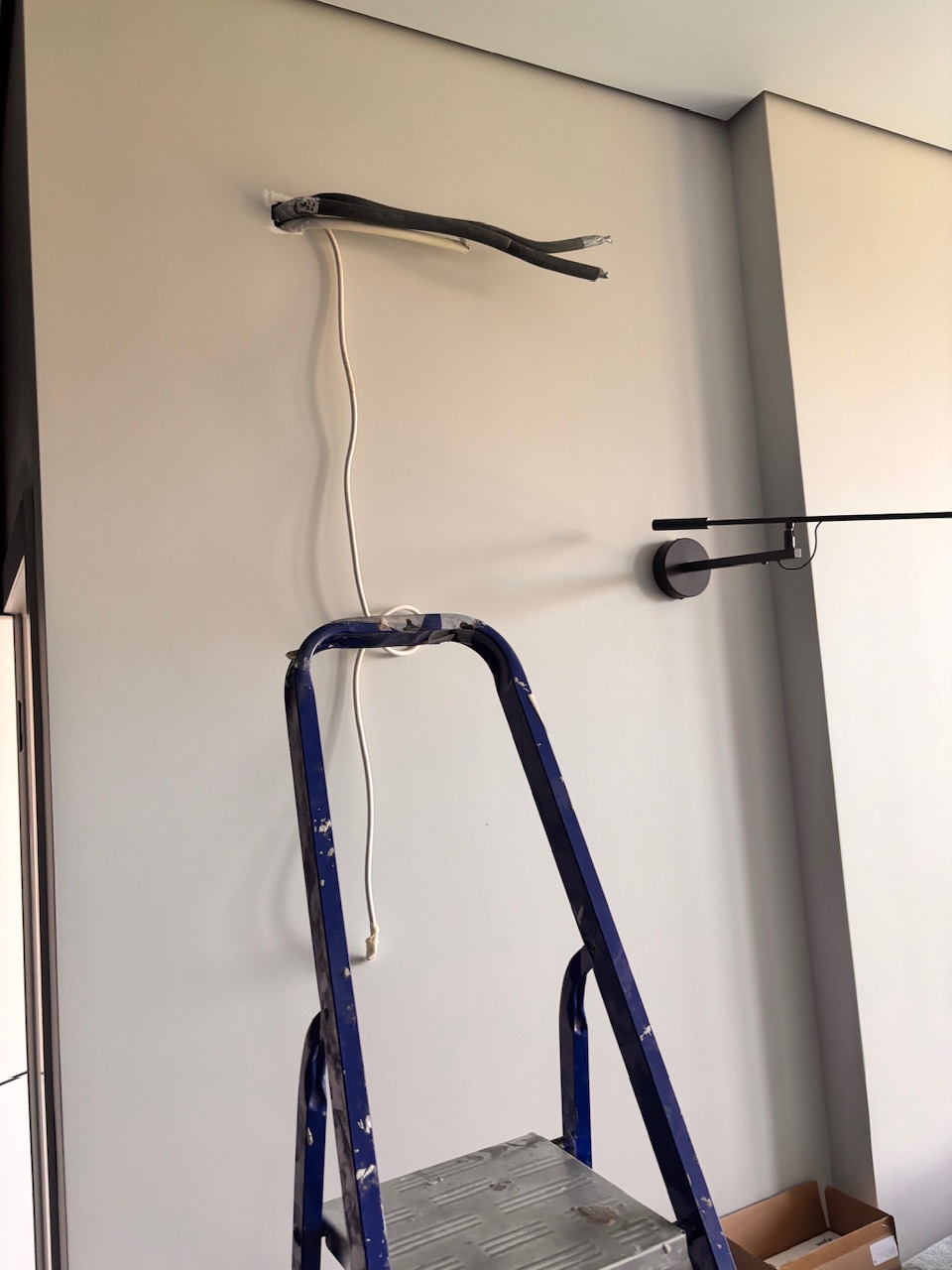

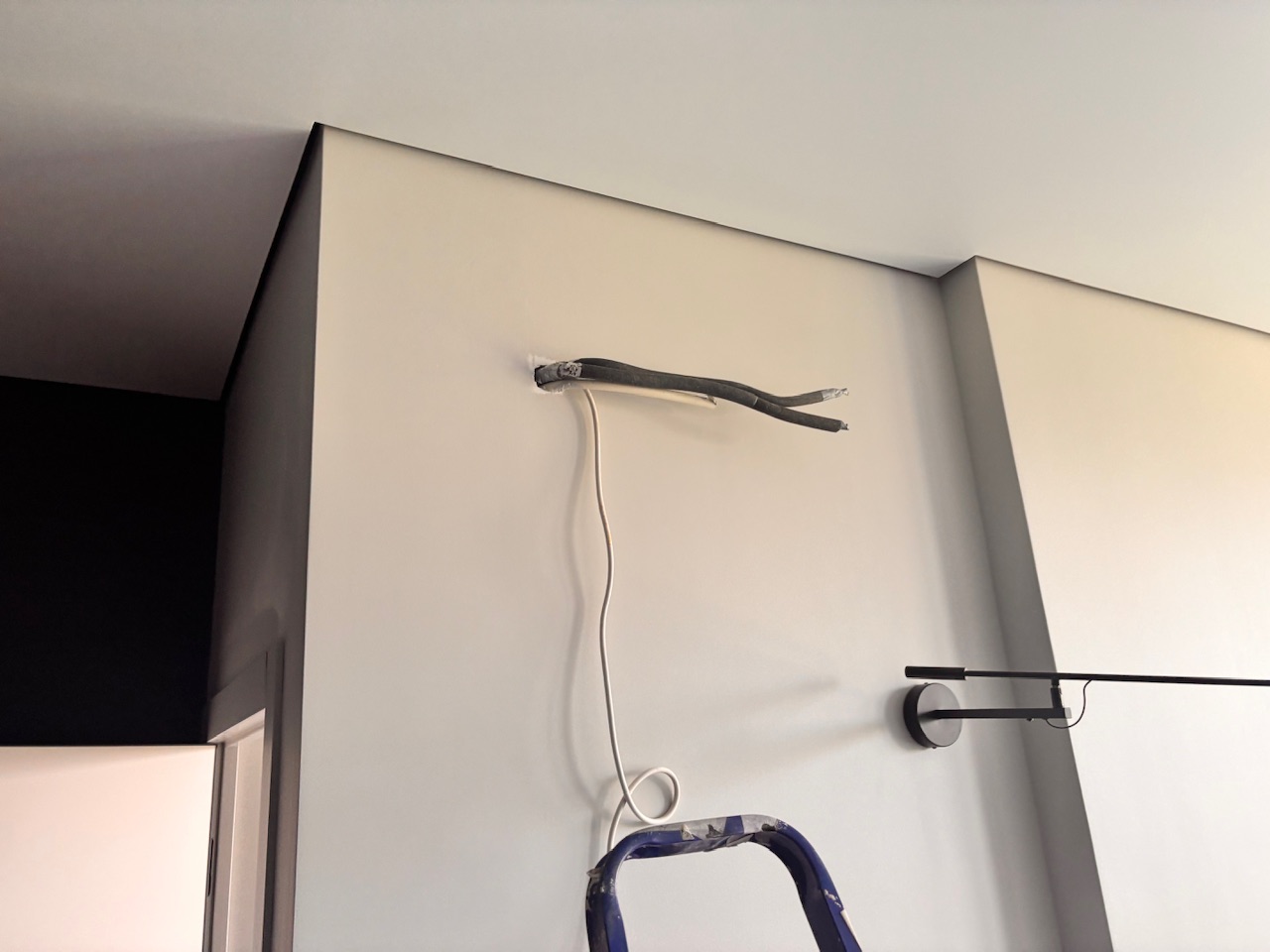

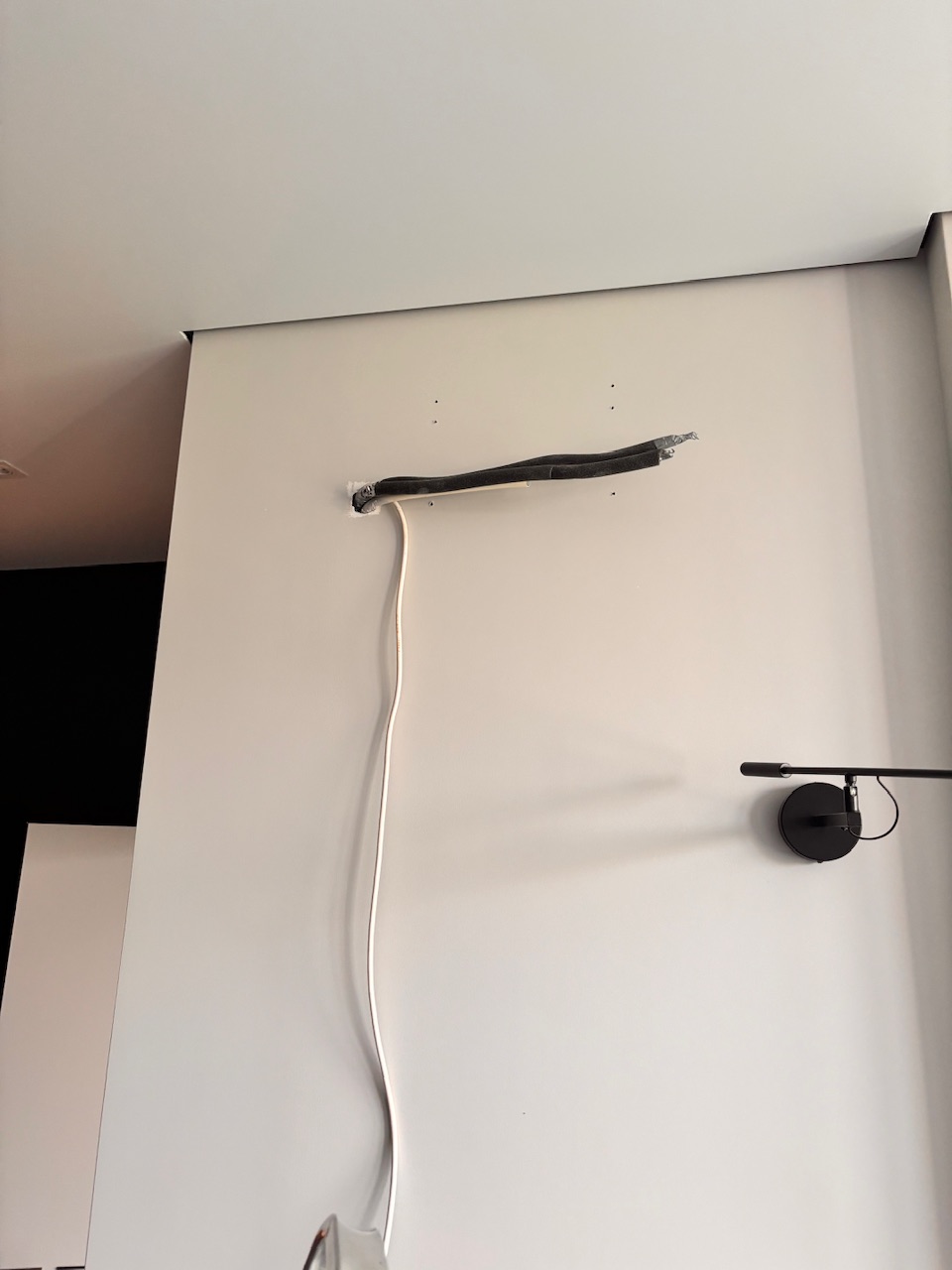

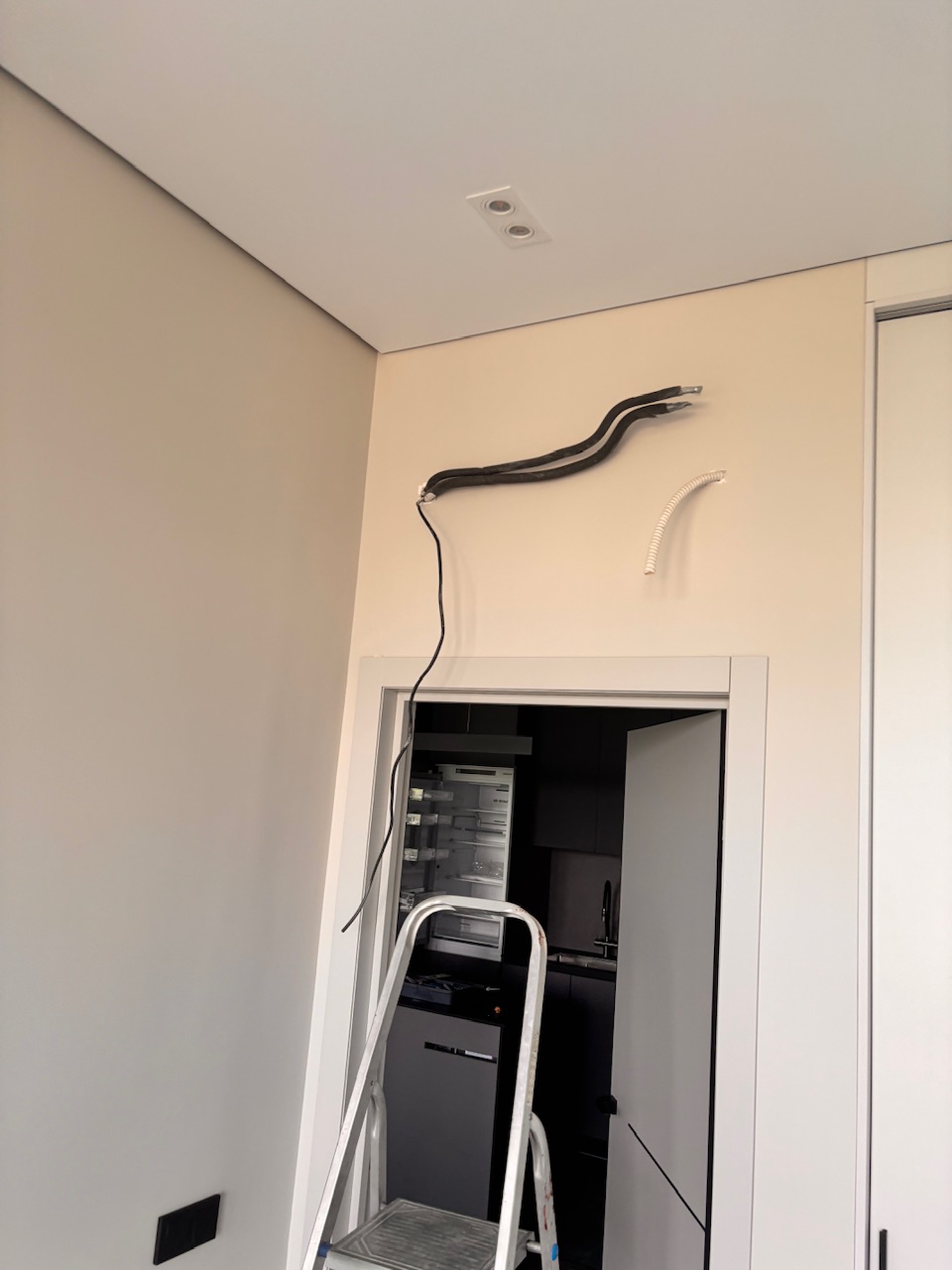

- Подвод трасс к монтажным пластинам. Концы медных трубок, межблочного кабеля и дренажного шланга выведены из штробы в точке установки внутреннего блока.

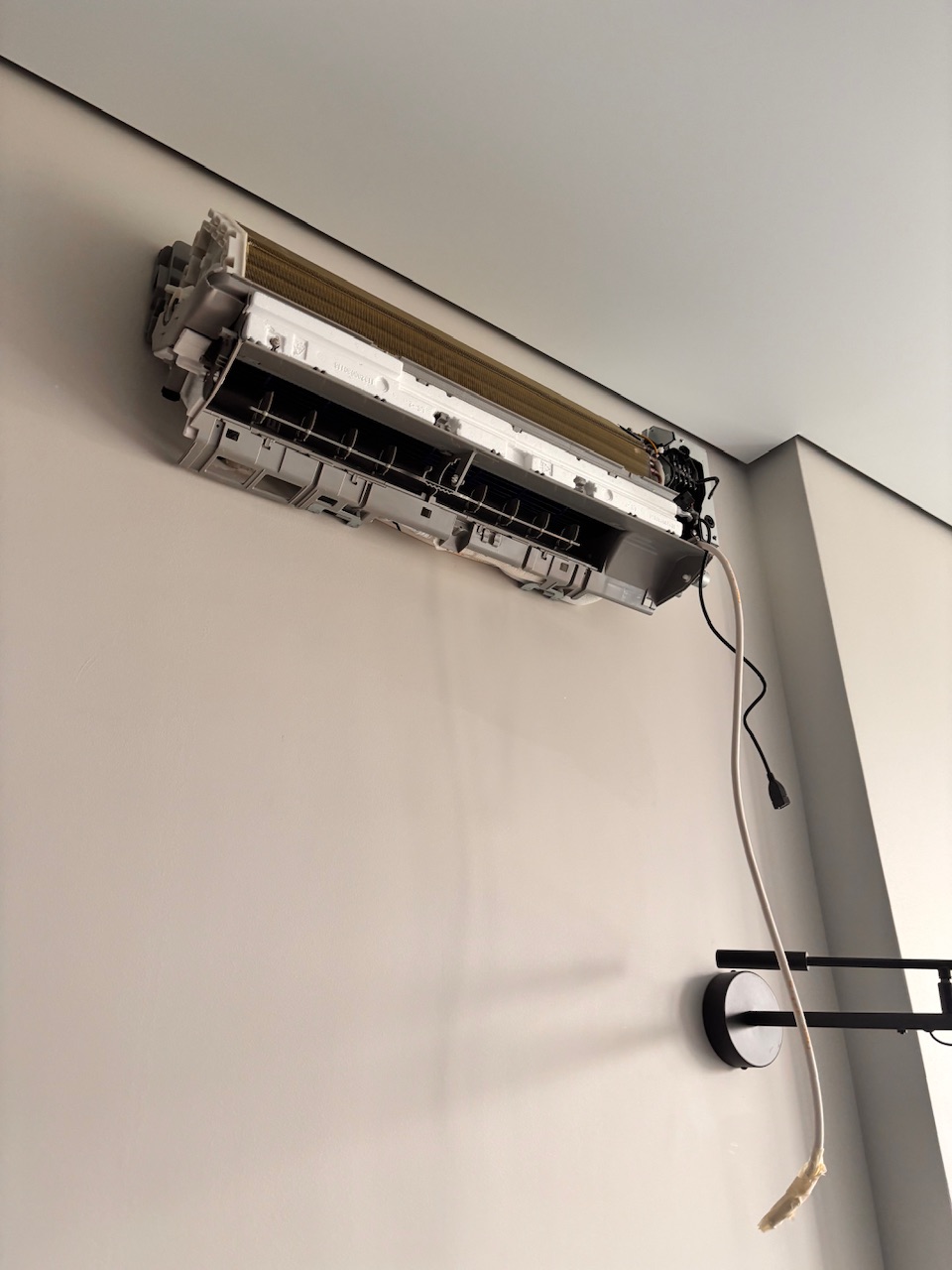

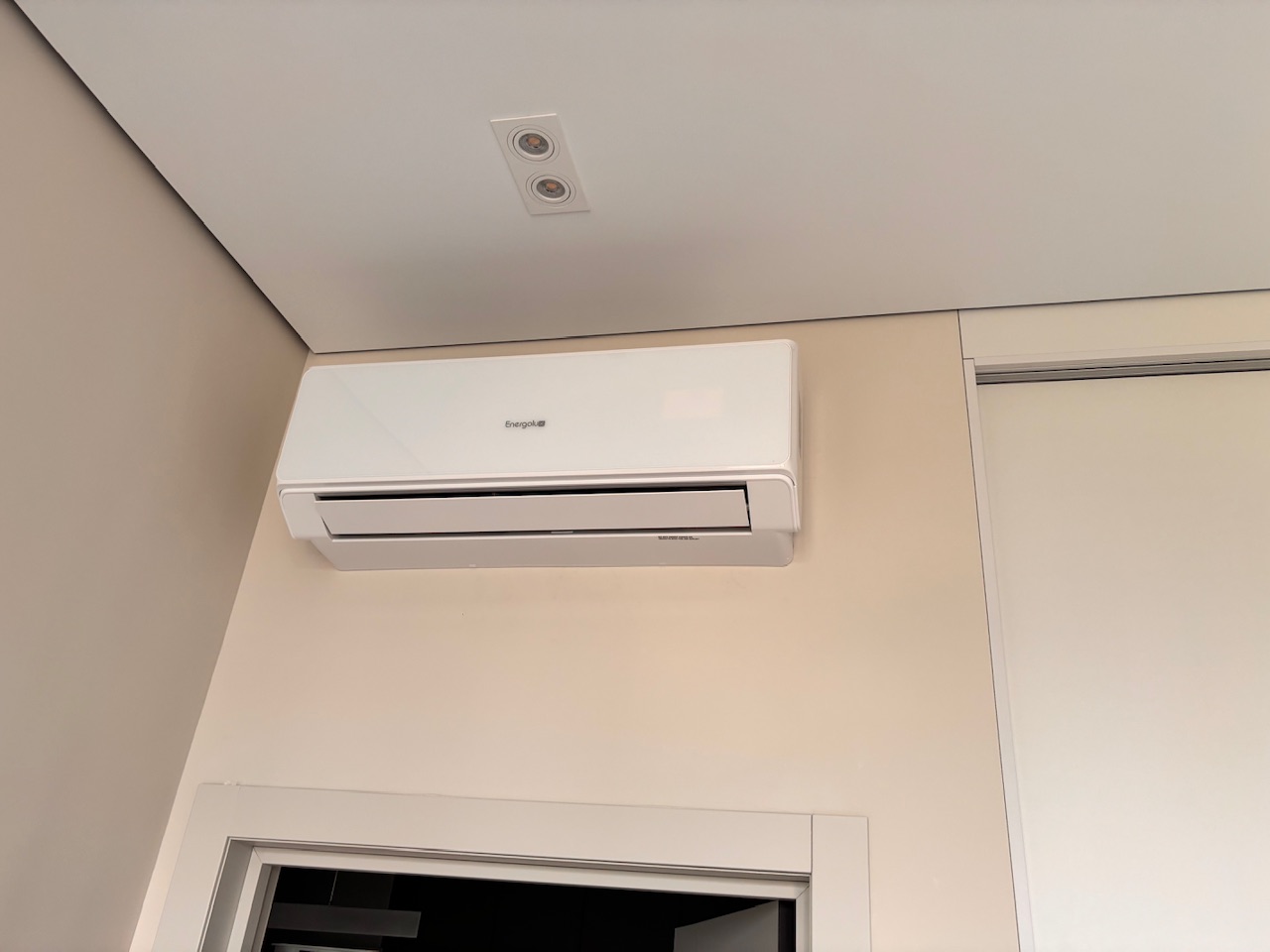

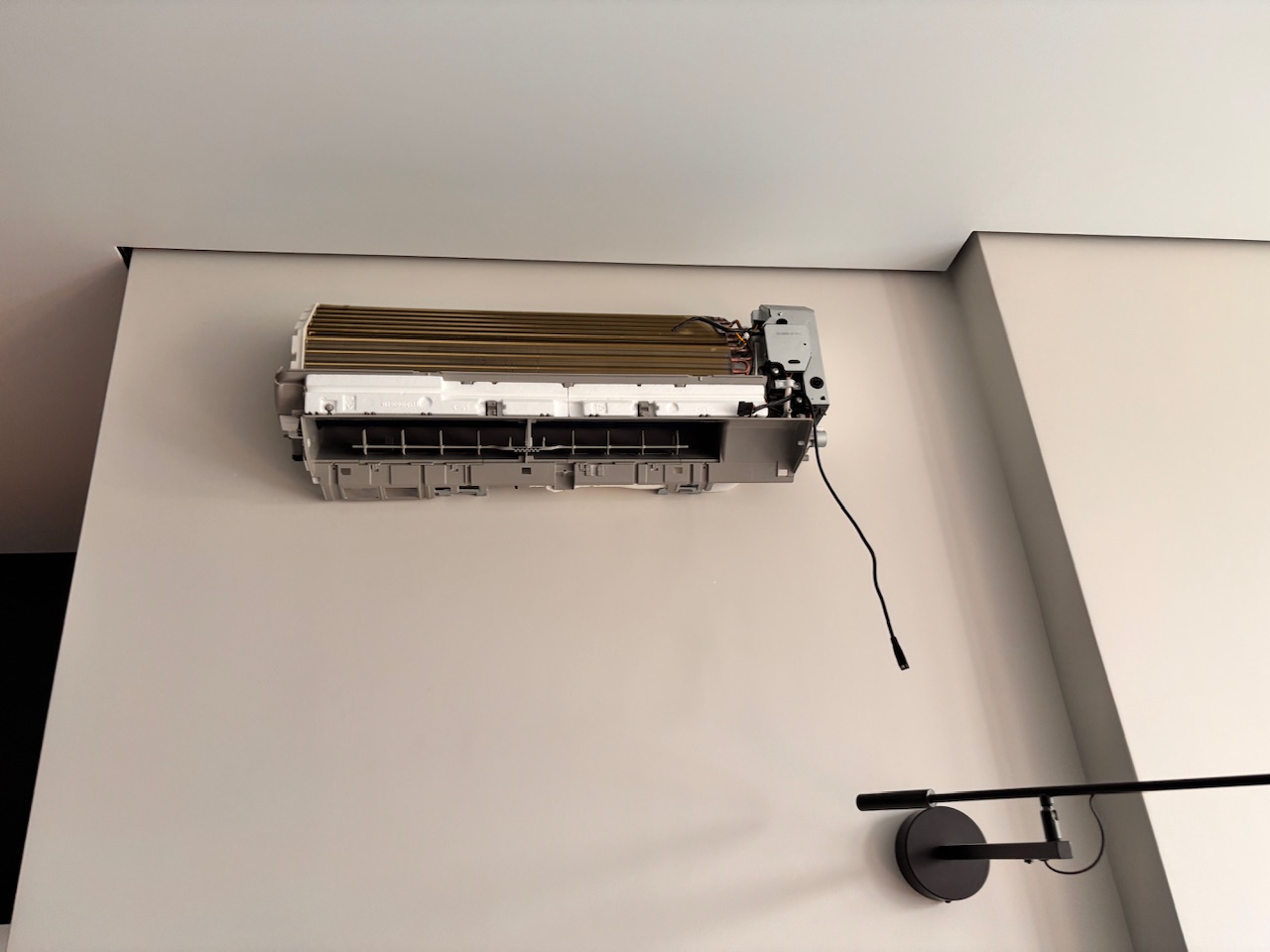

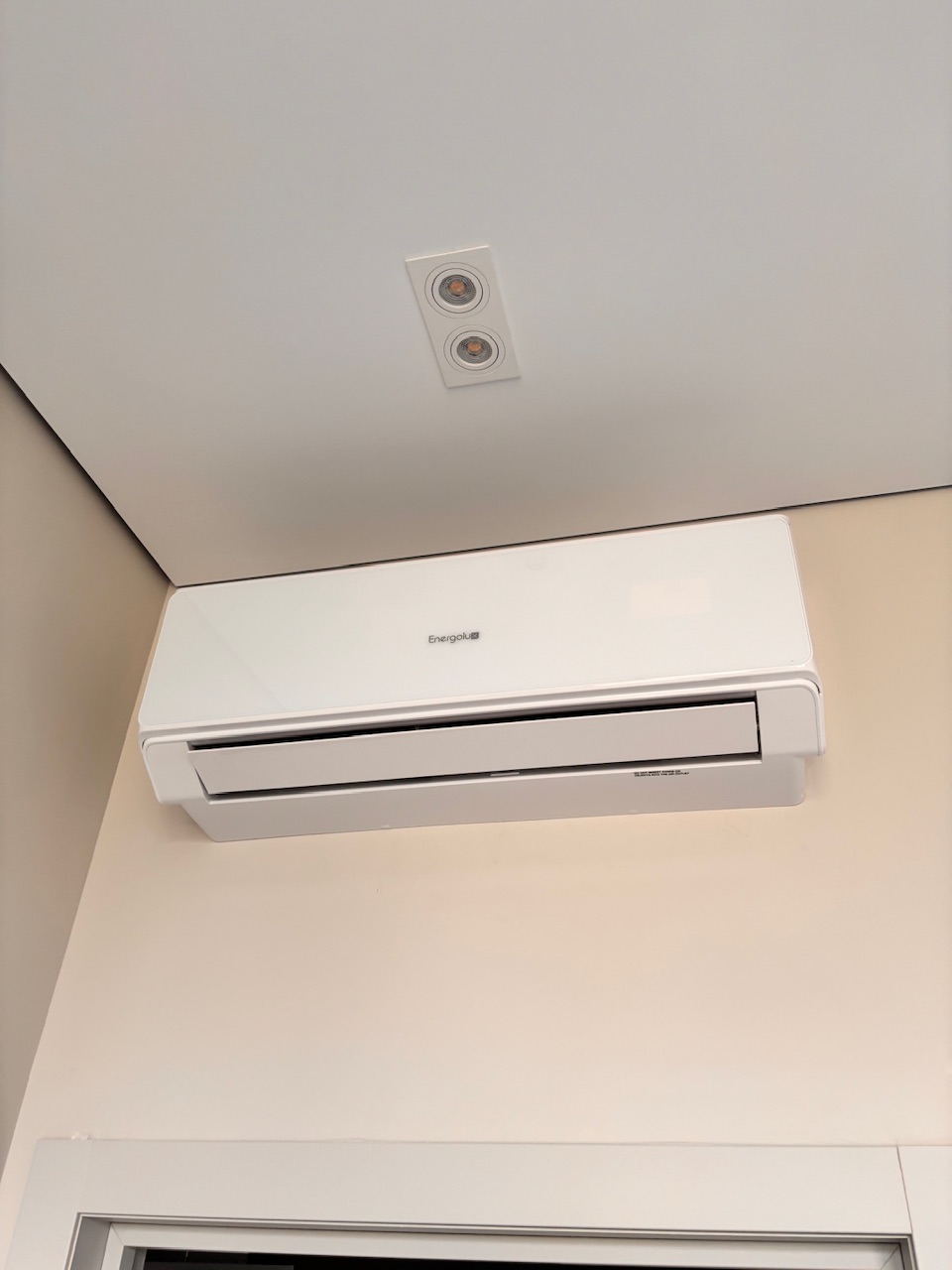

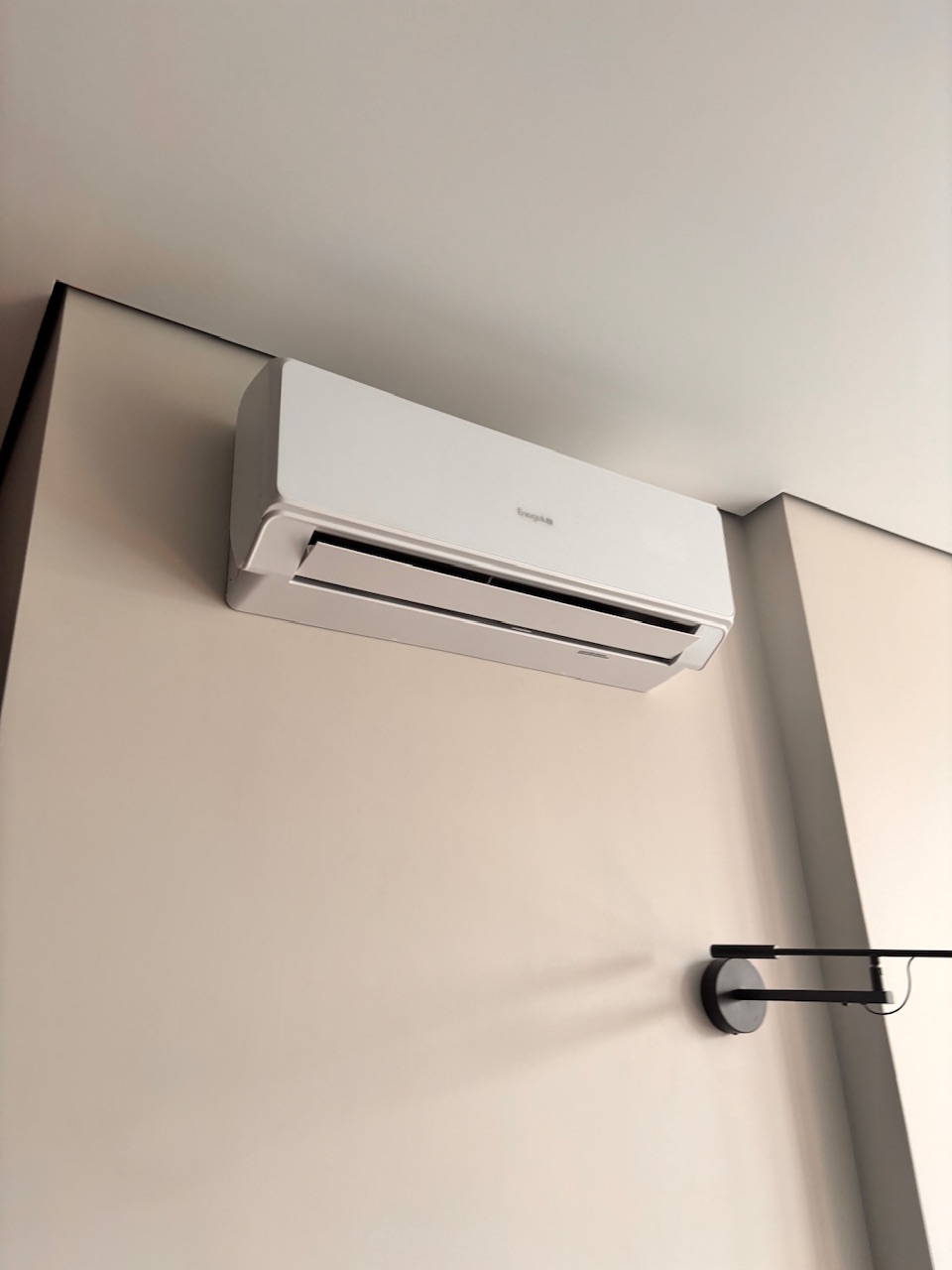

- Навеска внутренних блоков на монтажные пластины. Блок защёлкивается на пластины с характерным щелчком.

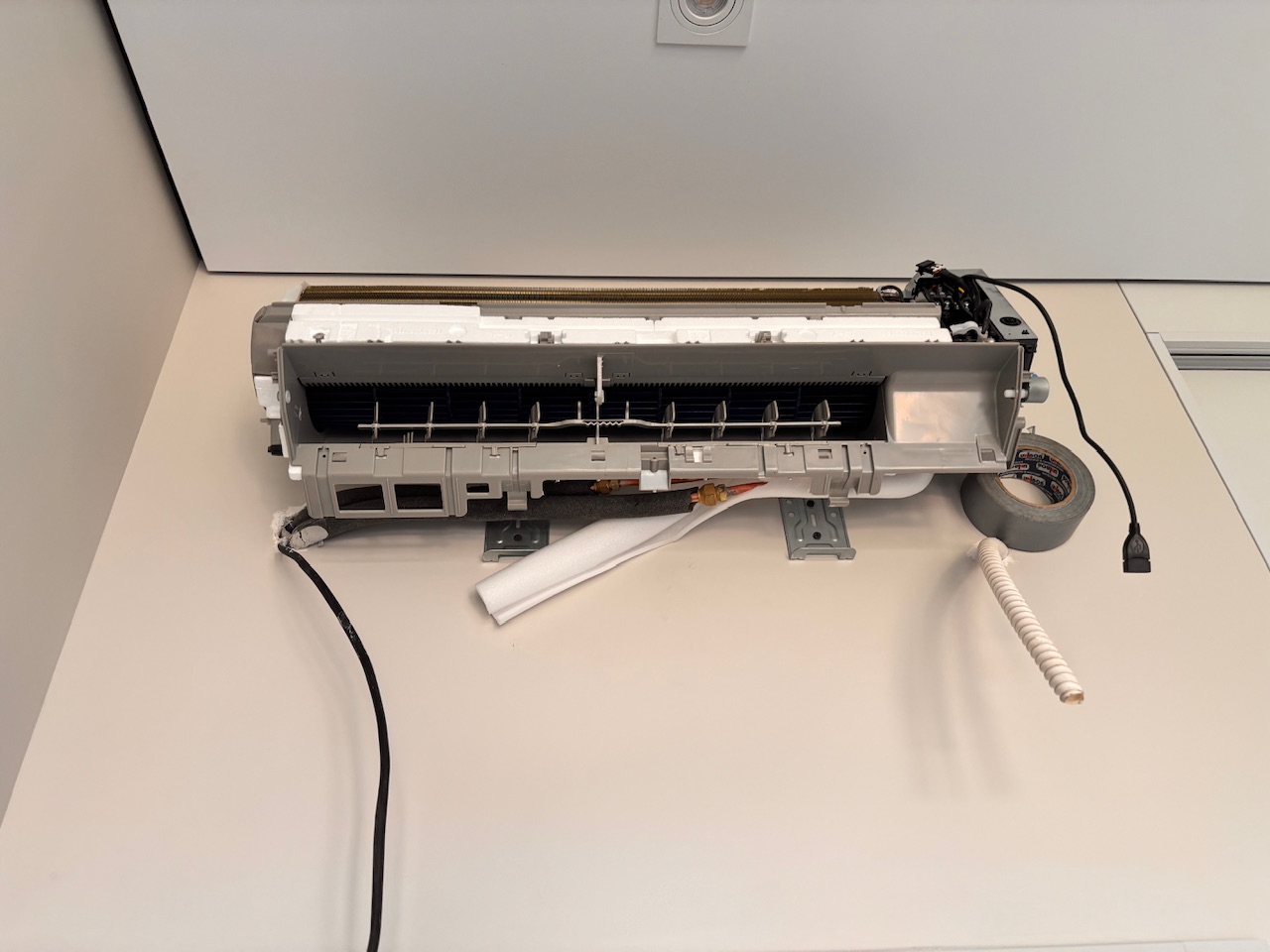

- Подключение фреоновых трубок к штуцерам внутренних блоков накидными гайками.
- Подключение дренажного шланга с уклоном вниз для самотёчного отвода конденсата.

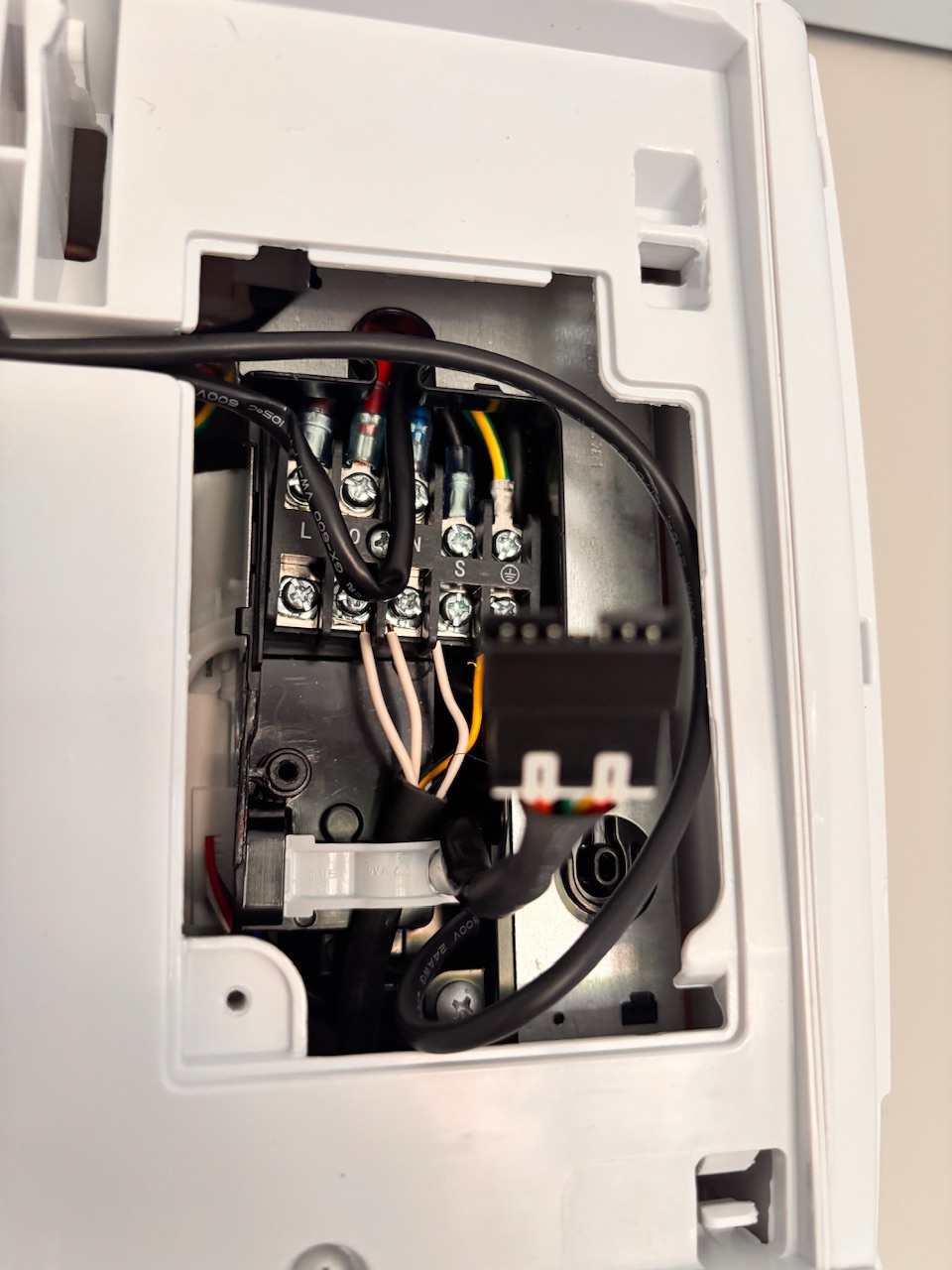

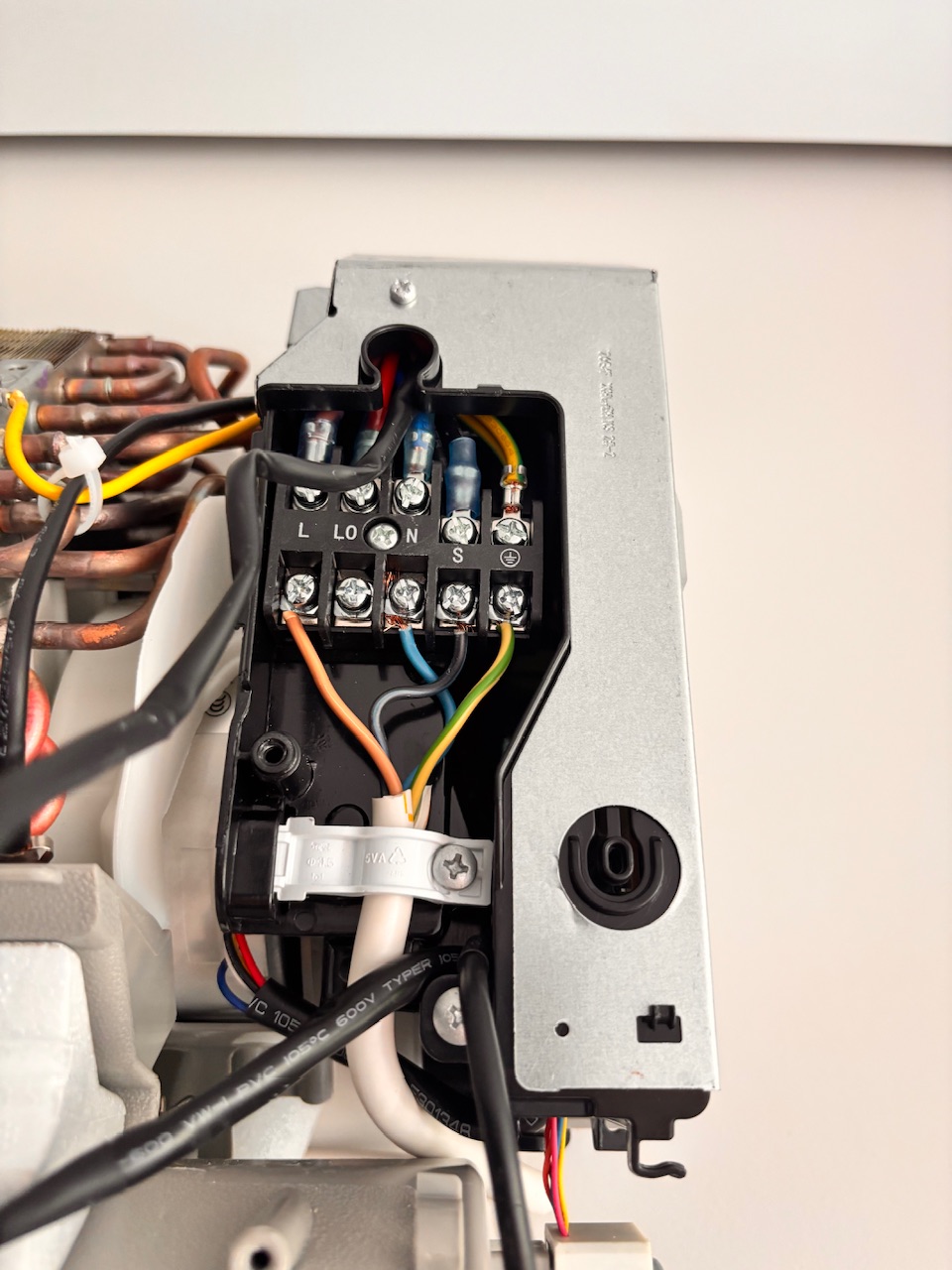

- Подключение межблочного кабеля к клеммам внутренних блоков.

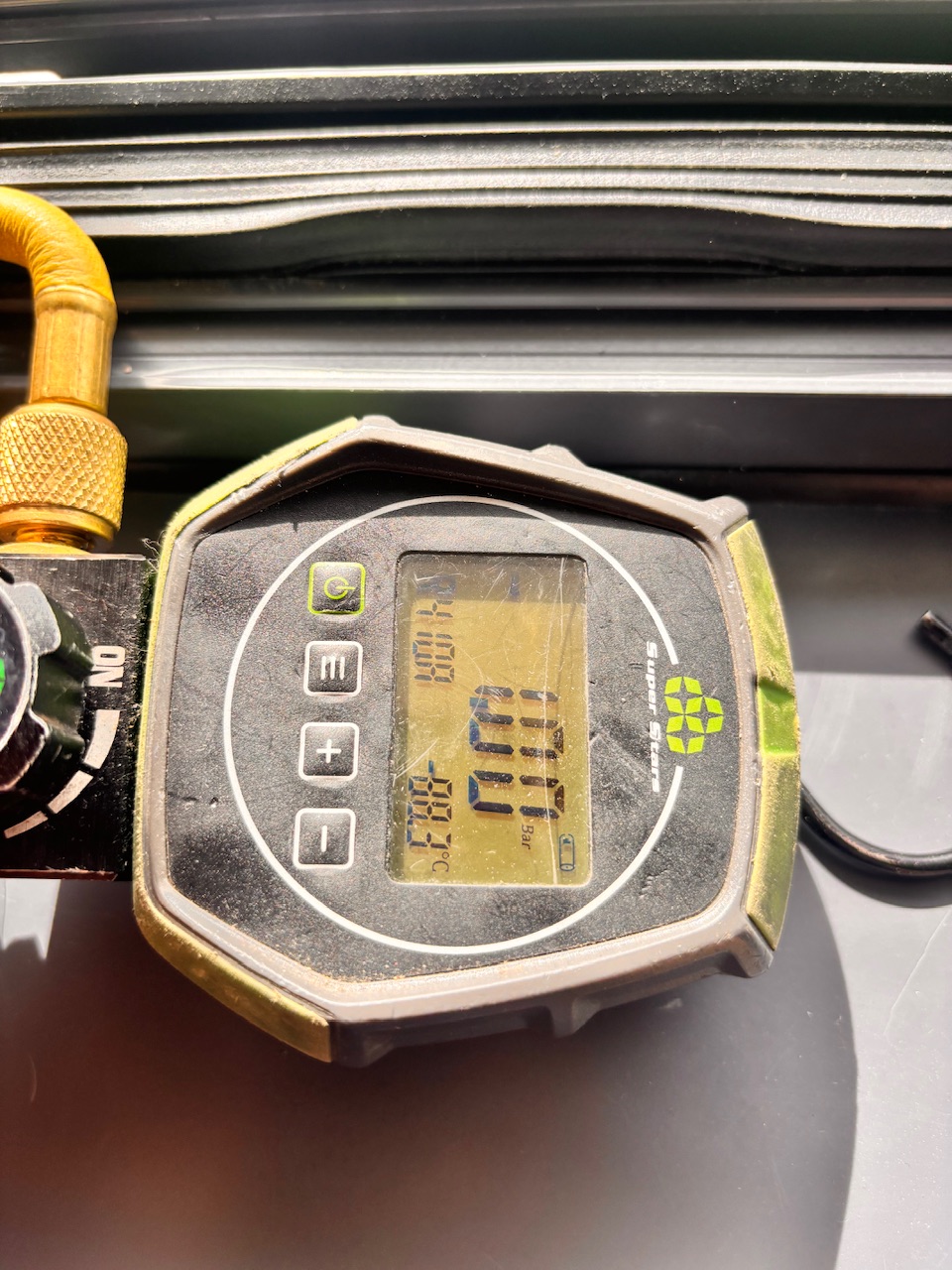

5. Вакуумирование системы

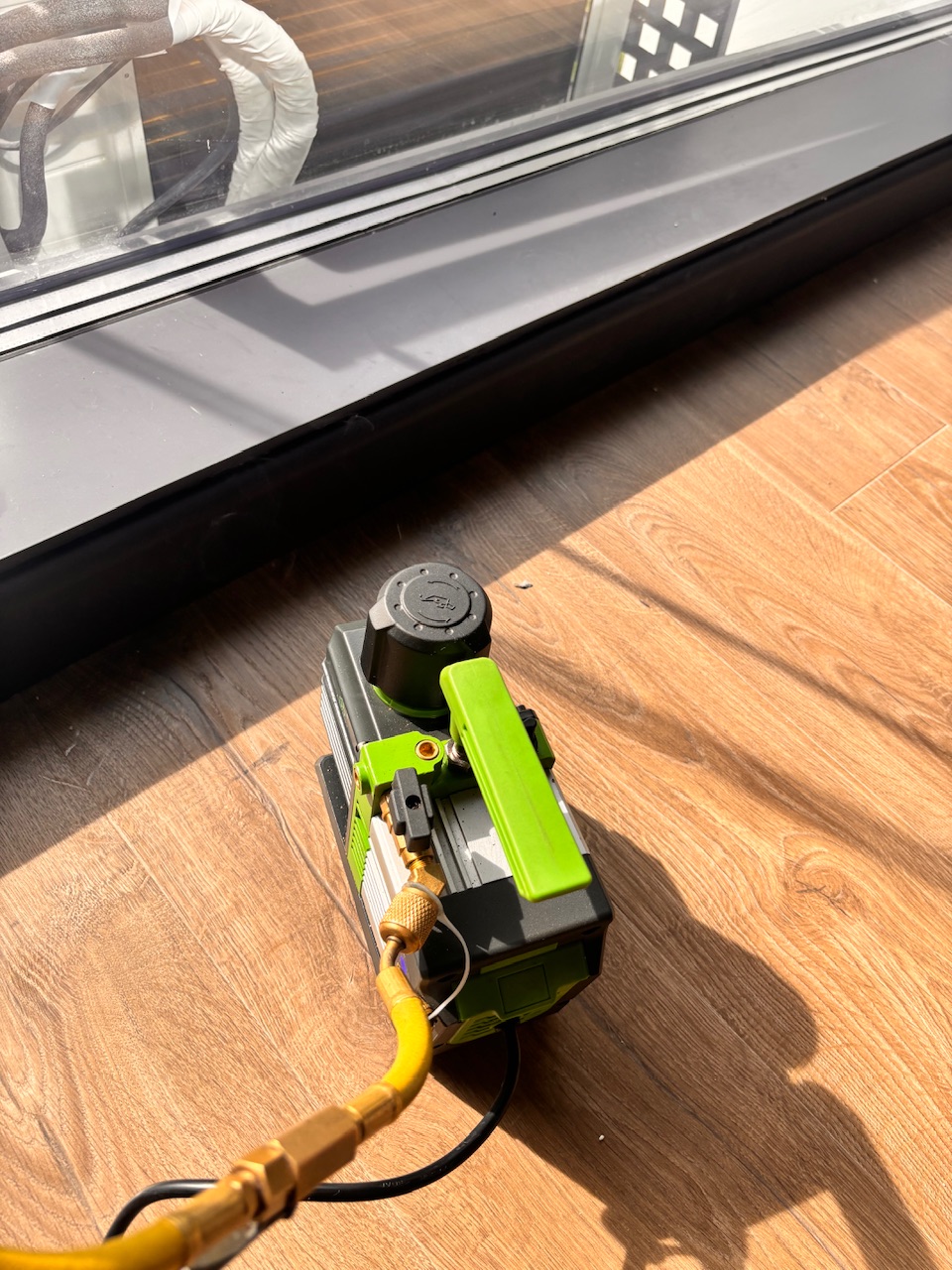

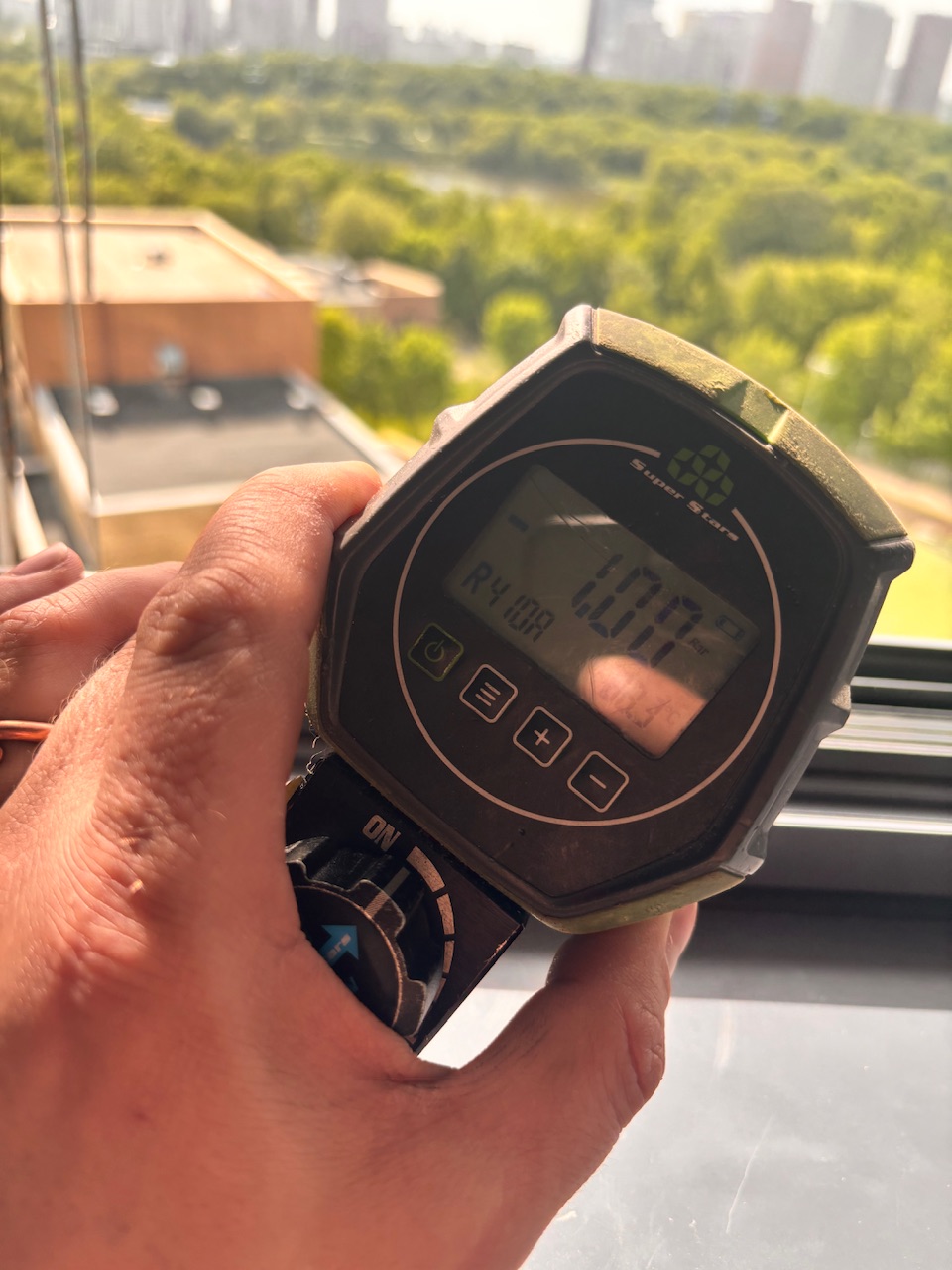

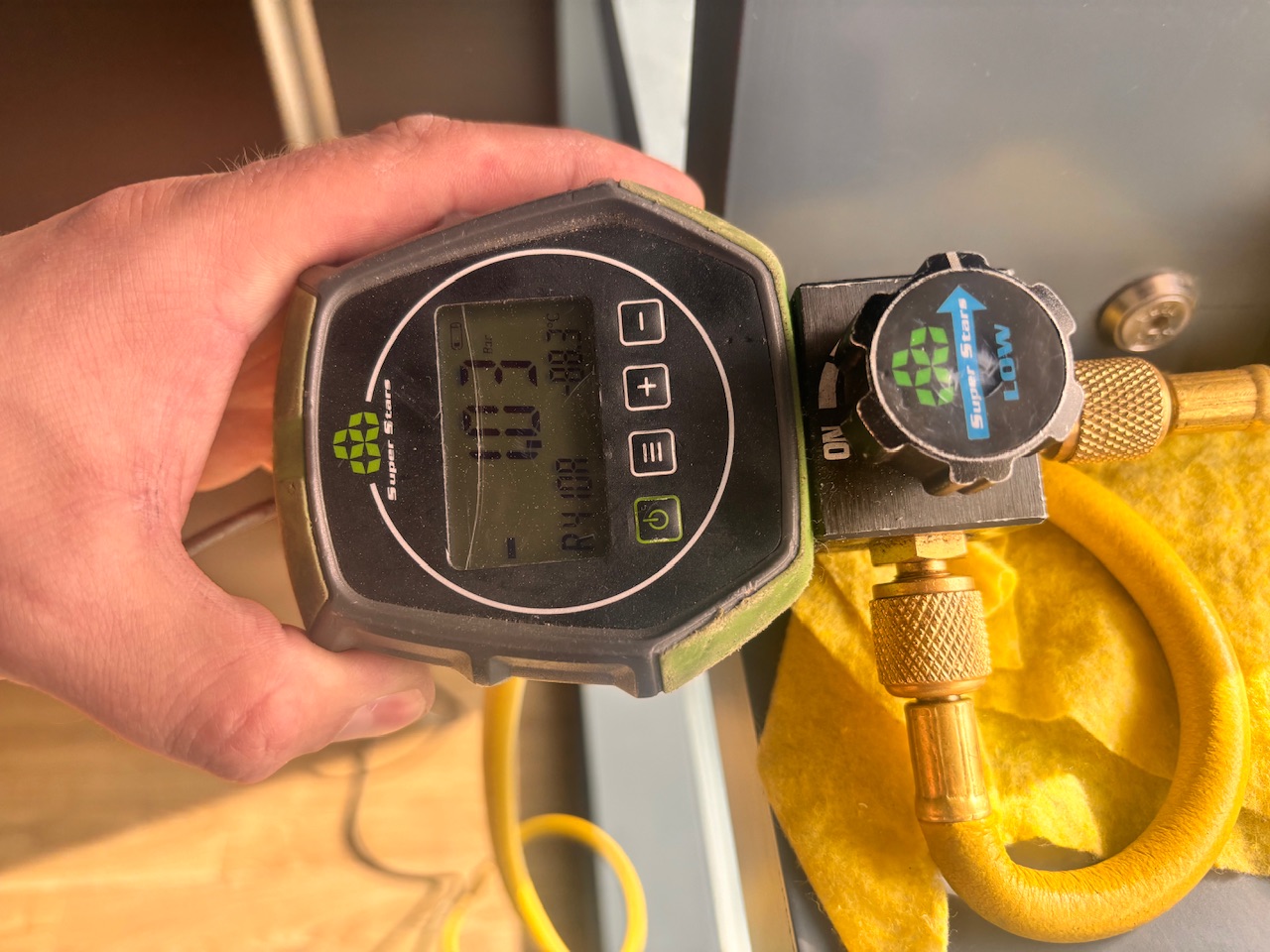

Из фреонового контура удаляются воздух и влага с помощью вакуумного насоса и манометрического коллектора. Вакуумирование проводится не менее 30 минут — для мультисплит-системы с двумя внутренними блоками и длинными трассами это критически важный этап. Остаточное давление должно быть не выше 500 Па. После вакуумирования система выдерживается под вакуумом 10–15 минут — если давление не растёт, значит утечек нет.
6. Открытие вентилей и выпуск хладагента
Вентили на наружном блоке открываются шестигранником — хладагент R410A из наружного блока заполняет фреоновый контур. Поскольку заводская заправка SAM21M1-AI/3 составляет 1500 г (рассчитана на трассу до 5 м), а суммарная длина трасс в данном случае может превышать номинальную, при необходимости производится дозаправка хладагентом из расчёта 20 г на каждый метр сверх 5 м.
7. Подключение электропитания и пусконаладка
- Подключение силового кабеля к автомату защиты 25 А в электрощите.
- Тестовый запуск системы во всех режимах: охлаждение, обогрев, вентиляция.
- Проверка работы каждого внутреннего блока individually и одновременно. Мультисплит-система позволяет управлять каждым внутренним блоком отдельно — задавать свою температуру и режим в каждой комнате.

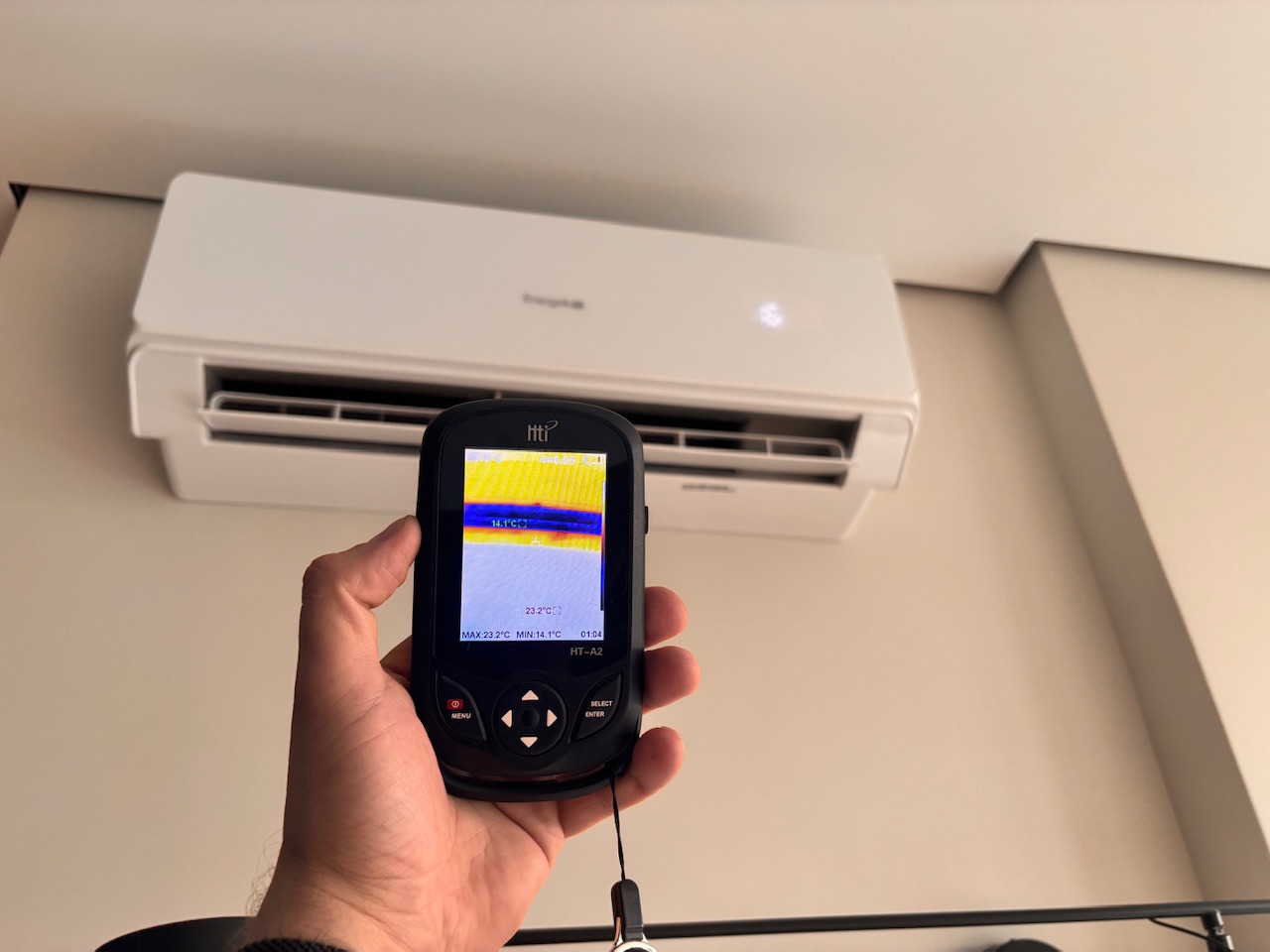

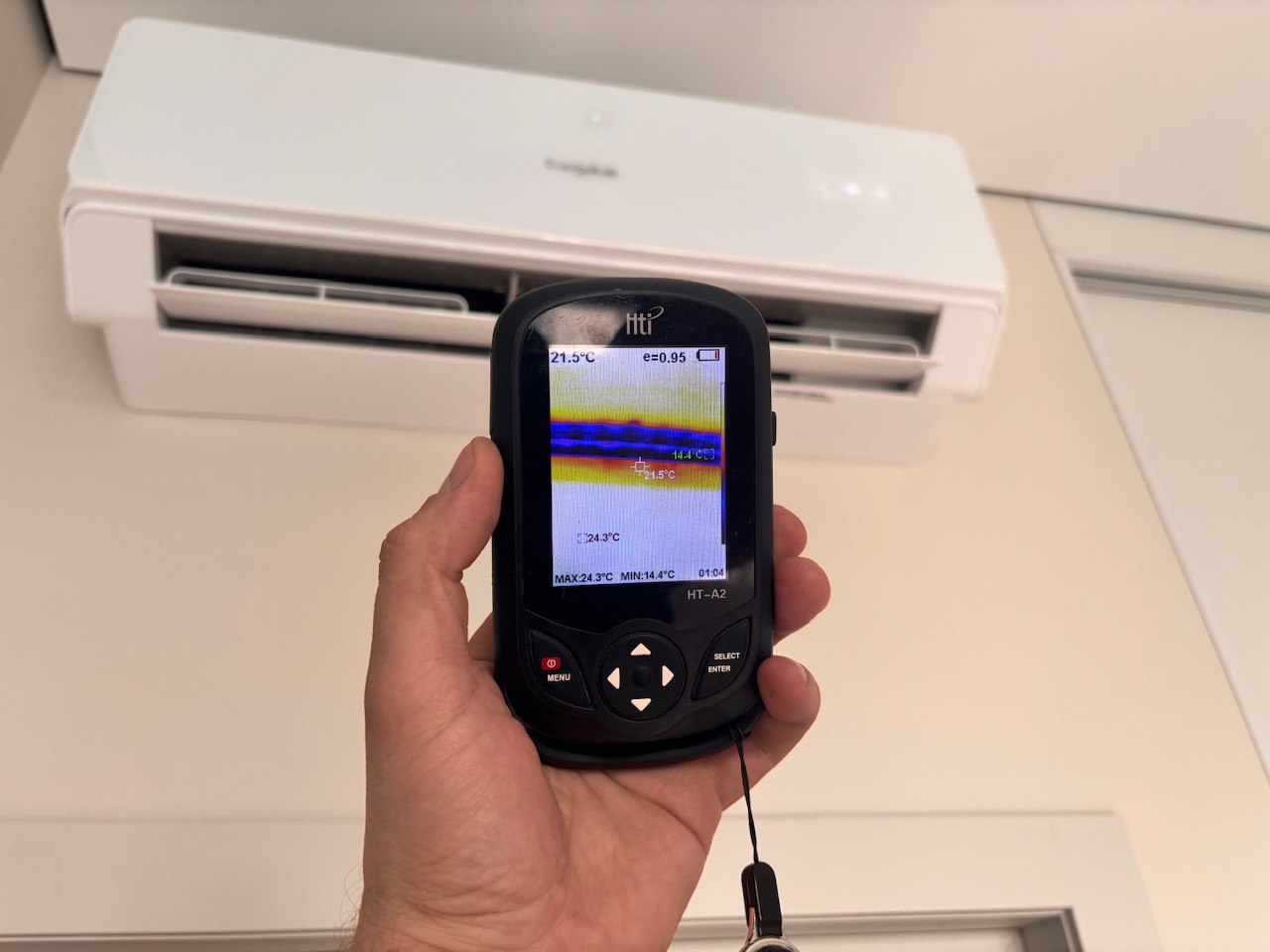

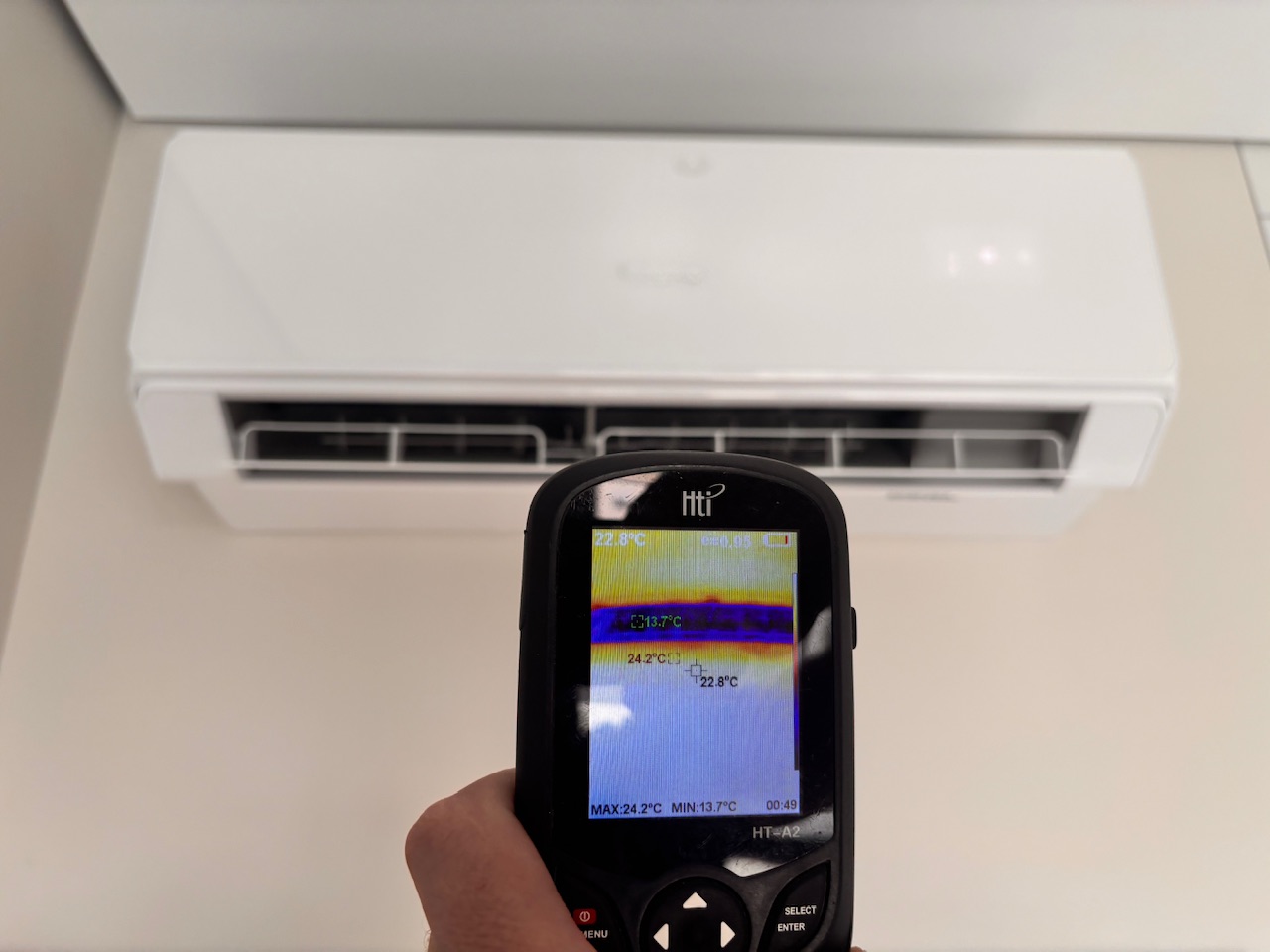

- Замер температуры воздуха на входе и выходе внутреннего блока — разница должна составлять 8–12 °C в режиме охлаждения.
- Проверка дренажа — налив воды в поддон внутреннего блока, контроль оттока конденсата на улицу.
- Проверка функции самоочистки — после выключения вентилятор продолжает работать для просушки испарителя.
- Демонстрация и инструктаж заказчика: переключение режимов, настройка таймера, регулировка жалюзи.























Особенности высотного монтажа в новостройке бизнес-класса
Монтаж кондиционера в ЖК «Головинские пруды» имеет ряд особенностей, связанных с типом здания и требованиями управляющей компании:
Монолитные стены. Несущие стены дома — монолитный железобетон толщиной до 80 см. Бурение отверстий под анкеры для кронштейнов наружного блока и сквозного отверстия для трассы требует профессионального инструмента — перфоратора с мощным ударным механизмом или алмазной коронки. Обычной бытовой дрелью с этим не справиться.
Эстетика фасада. В домах бизнес-класса управляющая компания строго следит за внешним видом фасада. Наружный блок должен устанавливаться в соответствии с архитектурным решением — на штатных кронштейнах, без выступающих коммуникаций, с декоративной накладкой на вентили. Мультисплит-система с одним наружным блоком — оптимальный выбор: минимум элементов на фасаде.
Доступ альпиниста. В высотных монолитных домах доступ к месту установки наружного блока возможен с вышележащего этажа (через окно соседа — по договорённости) или с технического этажа / кровли. Альпинист спускается по верёвке к точке монтажа. Управляющая компания выпускает альпиниста на кровлю только при наличии полного пакета документов — удостоверение промышленного альпиниста, наряд-допуск, страховой полис.
Электропитание. В домах бизнес-класса электрощит оборудован современными автоматами и УЗО. Для мультисплит-системы SAM21M1-AI/3 с рабочим током 8,3 А требуется автомат 25 А и кабель 3×2,5 мм² — это соответствует нормам для климатической техники такой мощности.
Вес наружного блока. Наружный блок SAM21M1-AI/3 весит 44 кг — это средний вес для мультисплит-блока на 3 комнаты. Альпинист может принять блок такого веса из окна квартиры и закрепить на кронштейнах. Для блоков весом свыше 60–70 кг может потребоваться автовышка или полиспаст.




Почему монтаж второго этапа должен выполнять специалист
Второй этап монтажа — это не просто «повесить блоки на готовые трассы». К этому моменту трассы уже заложены в стену, и ошибки при подключении могут привести к серьёзным проблемам:

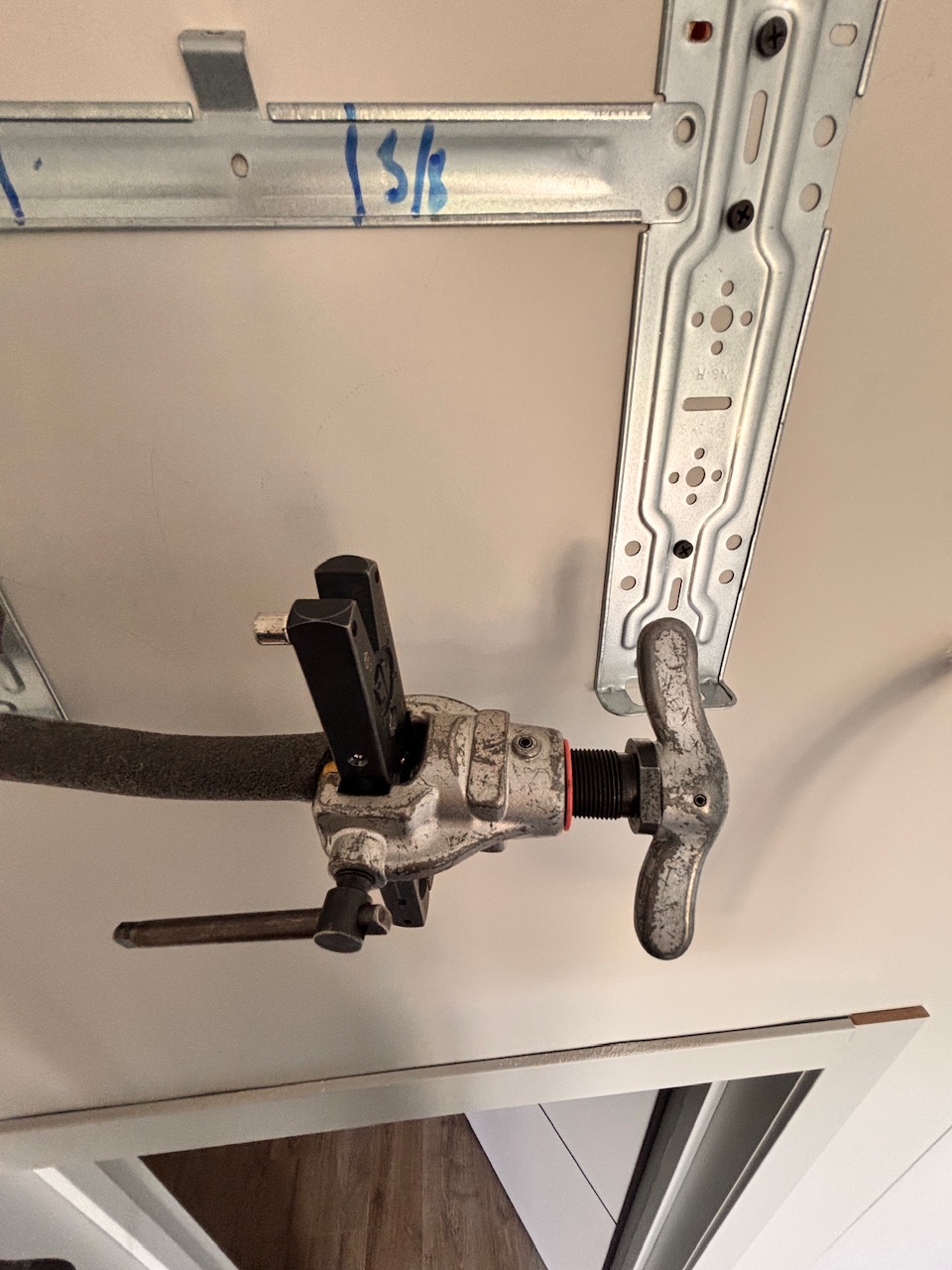

- Некачественная вальцовка при подключении трубок к вентилям наружного блока — утечка хладагента через несколько недель после монтажа. В мультисплит-системе четыре линии (две на каждый блок) — каждая точка соединения проверяется на герметичность.
- Отсутствие вакуумирования — влага и воздух в контуре разрушают инверторный компрессор Toshiba изнутри. Ремонт компрессора по стоимости сопоставим с покупкой нового кондиционера.
- Неправильная дозаправка — при длине трассы сверх номинальной (5 м) необходимо добавить хладагент. Недостаток или избыток фреона приводит к снижению производительности и перегреву компрессора.
- Неправильный уклон дренажа — вода застаивается в шланге, появляется плесень и затхлый запах.
- Ненадёжное крепление наружного блока — вибрация разрушает анкеры в монолитной стене. На высоте 28 этажа падение блока недопустимо.
