Чистка кассетного фанкойла

Кассетный фанкойл General Climate GCKD-400: характеристики, монтаж и обслуживание

Кассетный фанкойл General Climate GCKD-400 — это двухтрубный вентиляторный доводчик, предназначенный для охлаждения и обогрева воздуха в помещениях площадью до 37–40 м². Модель входит в серию GCKD и рассчитана на установку за подвесным потолком: компактный корпус размером 575×575×260 мм и четырёхпоточная декоративная панель 647×647×50 мм органично вписываются в интерьер офиса, магазина, гостиницы или административного здания.

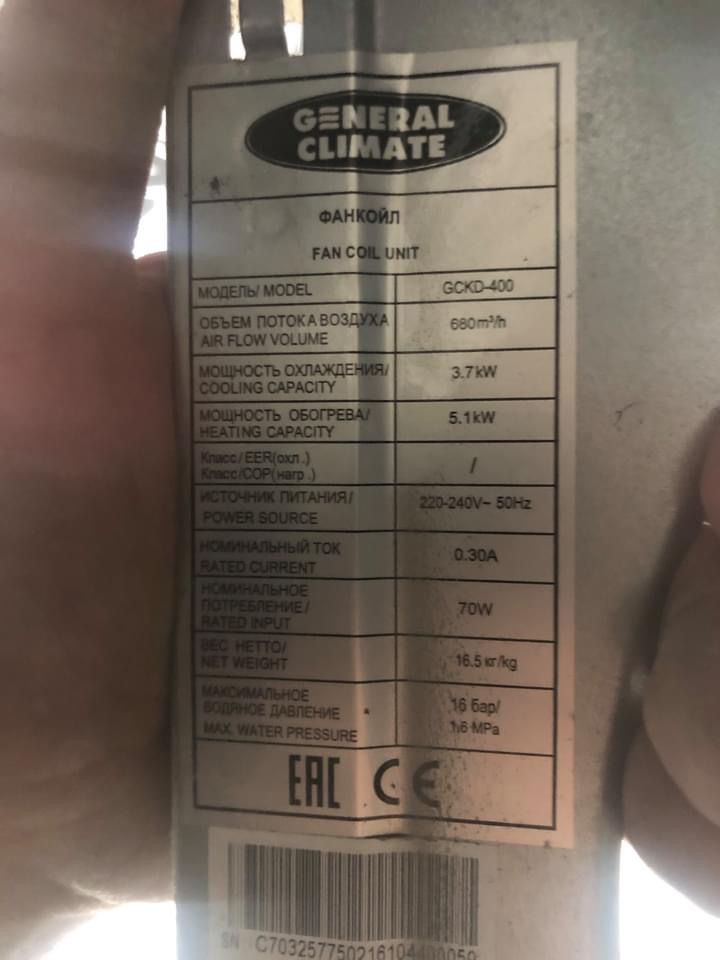

Технические характеристики

Параметры тепло- и холодопроизводительности определены при следующих условиях: охлаждение — температура воздуха в помещении 27 °С / 19,5 °С (сухой/мокрый термометр), температура воды 7 / 12 °С (вход/выход); нагрев — температура воздуха 20 °С, температура воды на входе 70 °С.

Комплектация

В стандартный комплект фанкойла General Climate GCKD-400 входят:

• внутренний блок с двухтрубным медно-алюминиевым теплообменником;
• декоративная лицевая панель с четырьмя линейными диффузорами и автоматическими жалюзи для регулировки направления воздушного потока;
• пульт дистанционного управления — инфракрасный, с жидкокристаллическим дисплеем;
• дренажная помпа (встроенная, с трёхуровневым поплавковым датчиком: работа / остановка / авария), перепад высоты — до 500–700 мм относительно поддона;
• воздушный фильтр EU-2 — защищает теплообменник и двигатель от пыли, подлежит регенерации (промывке или чистке пылесосом).

Дополнительно можно приобрести проводной настенный пульт KJR-12B, центральный контроллер CCM-03 для группового управления до 64 фанкойлов, а также трёхходовой клапан с электроприводом.

Конструктивные особенности

Корпус изготовлен из оцинкованной стали, окрашен и теплоизолирован. Благодаря компактным размерам и небольшому весу монтаж возможен без привлечения подъёмной техники — даже в неглубокие подвесные потолки.

Вентилятор — радиальный, с загнутыми назад лопатками, статически и динамически сбалансирован. Закреплён на одном валу с трёхскоростным (в модификации i — четырёхскоростным) электродвигателем. Двигатель защищён встроенной термозащитой от перегрузок, а вентилятор установлен на виброизоляторах, что исключает передачу вибрации на несущие конструкции.

Теплообменник собирается из медных трубок с алюминиевым оребрением. Гофрированный профиль ламелей обеспечивает максимальную теплоотдачу. Латунные коллекторы (3/4″) оснащены клапанами для слива воды и спуска воздуха.

Четырёхстороннее распределение воздуха — подача осуществляется в четырёх направлениях через линейные диффузоры с автоматически поворачивающимися жалюзи. Равномерный поток позволяет быстро достичь заданной температуры по всему объёму помещения.

Где применяется

Фанкойл General Climate GCKD-400 предназначен для кондиционирования помещений коммерческого и общественного назначения:

• офисы и бизнес-центры;
• торговые залы и магазины;
• гостиницы и рестораны;
• библиотеки, архивы, административные здания;
• медицинские и образовательные учреждения.

Модель работает в системе «чиллер — фанкойл»: по трубопроводам циркулирует охлаждённая или нагретая вода (или водный раствор этиленгликоля), а вентилятор прогоняет комнатный воздух через теплообменник. Это позволяет и охлаждать, и обогревать помещение — круглогодично.

Монтаж фанкойла GCKD-400

Установка кассетного фанкойла требует соблюдения ряда правил, описанных в инструкции производителя:

1. Выбор места. Блок монтируется в подвесной потолок, нижняя часть корпуса утапливается в потолок на 10–12 мм. Минимальное расстояние до потолочной плиты — 2500 мм, до стен — не менее 10 мм со стороны подключения трубопровода.
2. Крепление. Корпус подвешивается на четырёх монтажных шпильках Ø12 мм с анкерными болтами. Глубина отверстий — 50–55 мм. Выравнивание корпуса проверяется уровнем или прозрачным шлангом с водой.
3. Подключение воды. Трубопроводы тепло/холодоносителя подключаются к латунным коллекторам 3/4″. Обязательно устройство теплоизоляции для предотвращения конденсации.
4. Дренаж. Дренажный трубопровод (полистироловая труба, внутр. диам. 32 мм) подсоединяется к патрубку поддона и закрепляется хомутом. Уклон трубопровода должен обеспечивать свободный сток конденсата — иначе сработает реле уровня воды и помпа остановится.
5. Электроподключение. Фанкойл подключается через отдельный автоматический выключатель, напряжение — в диапазоне 90–110% от номинального (220 В). Провода питания и управления не должны пересекаться с гидравлическим контуром.
6. Монтаж панели. Декоративная панель фиксируется монтажными скобами к корпусу, зазор между панелью и потолком регулируется тросиками. Толщина теплоизоляционного материала между корпусом и панелью должна составлять 4–6 мм.
7. Тестовый запуск. После полного завершения монтажа проводится пробный пуск: проверяется работа вентилятора на всех скоростях, функционирование дренажной помпы, отсутствие протечек и корректность управления с пульта.

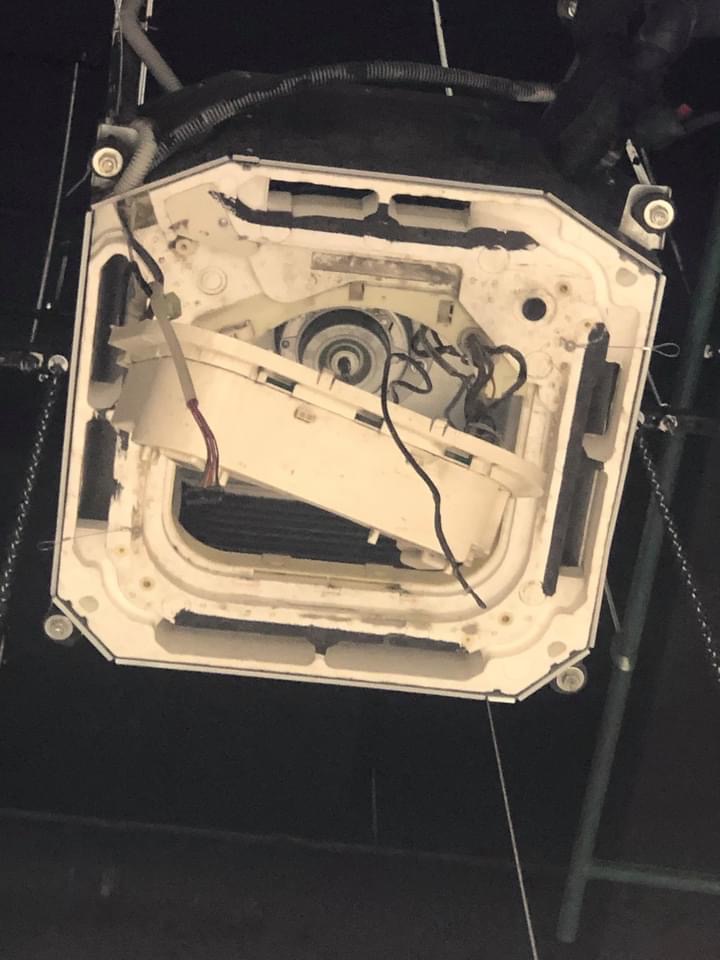

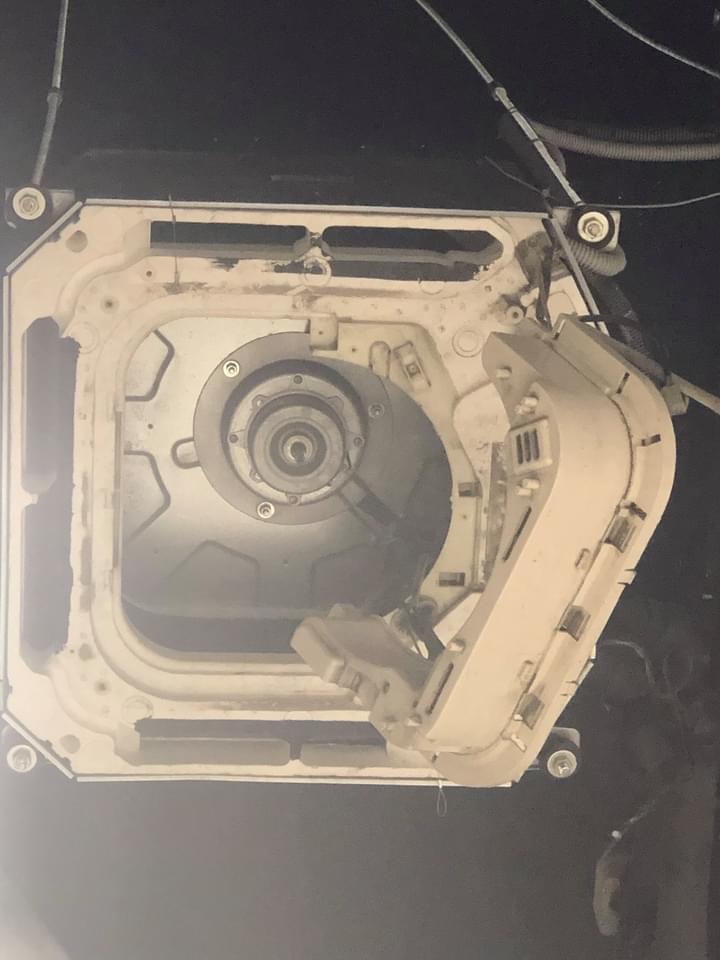

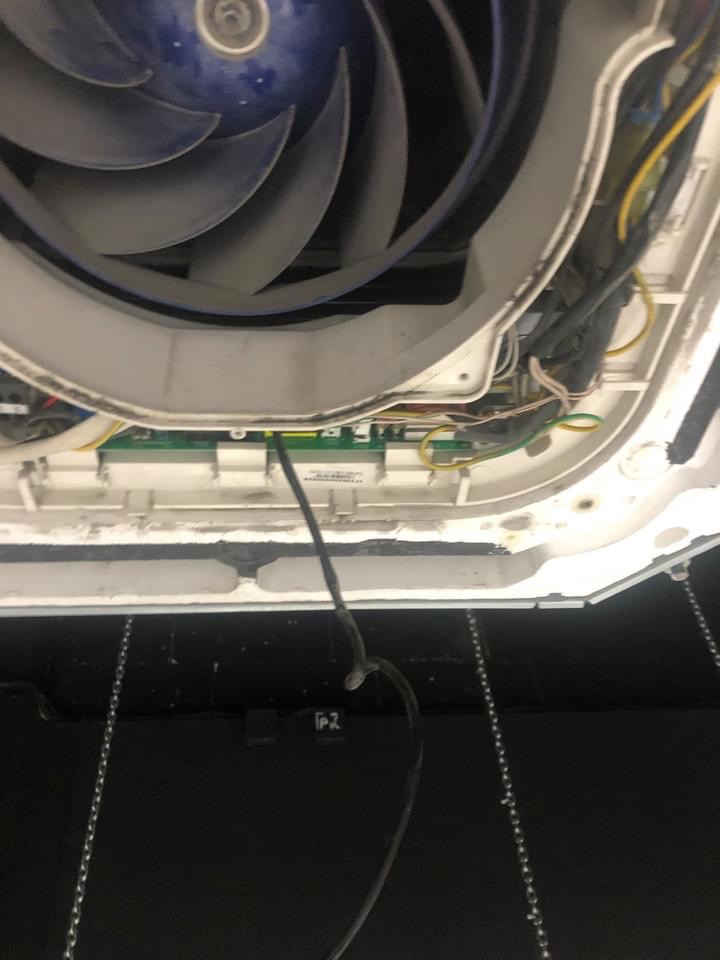

Чистка и обслуживание

Регулярное обслуживание фанкойла GCKD-400 — залог эффективной работы, чистого воздуха в помещении и долговечности оборудования. На сайте vent-master.ru мы подробно разбирали процесс чистки кассетного фанкойла General Climate на примере модели GCKD-400.

Что включает обслуживание:

• Чистка воздушного фильтра — снимается воздухозаборная решётка, фильтр извлекается и промывается водой или чистится пылесосом. При сильном загрязнении используется мягкая щётка с неагрессивным моющим средством. Сушить фильтр следует в прохладном месте, не на солнце. Периодичность — раз в две недели при нормальных условиях, чаще при высокой запылённости.
• Чистка теплообменника — при снижении эффективности охлаждения или обогрева, появлении запаха или повышенного шума производится химическая промывка медно-алюминиевых ламелей.
• Чистка дренажной системы — поддон и дренажный трубопровод промываются и дезинфицируются для предотвращения засоров, появления плесени и протечек конденсата на потолок.

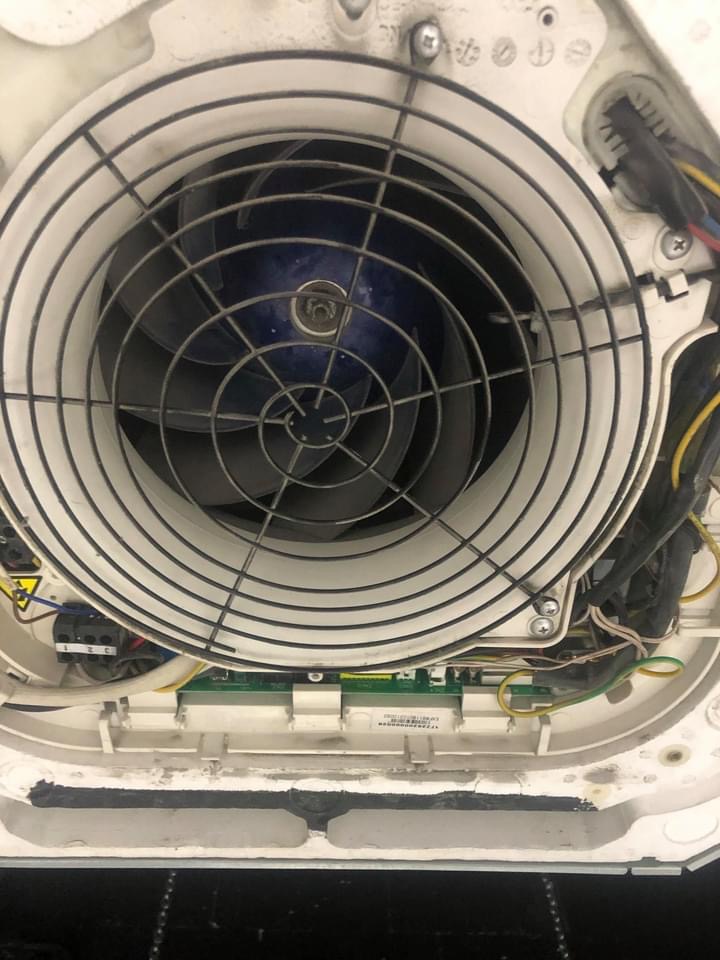

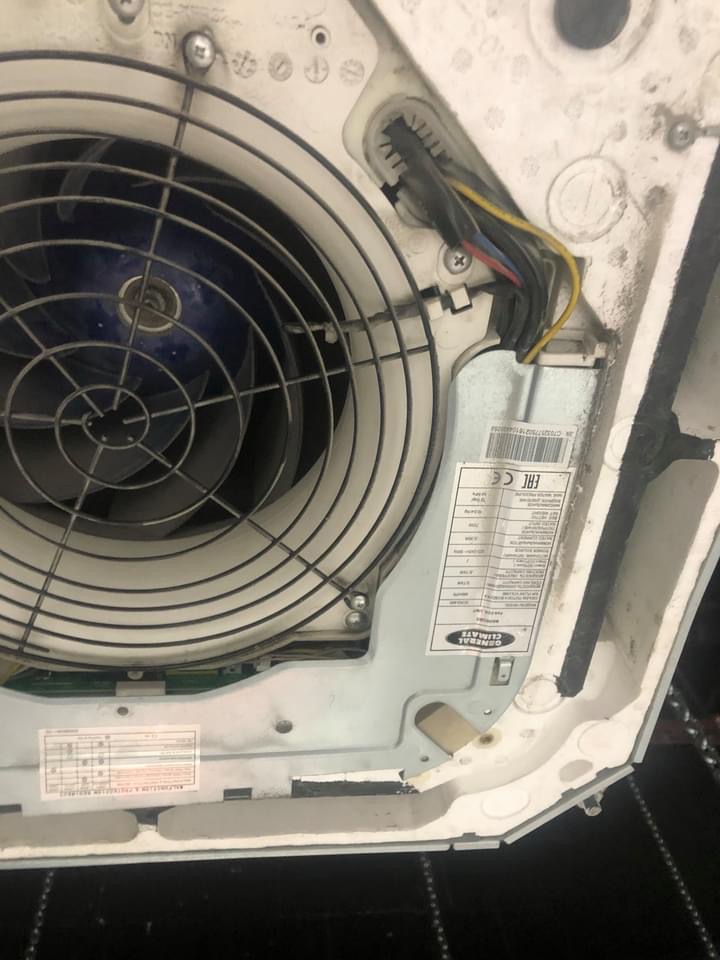

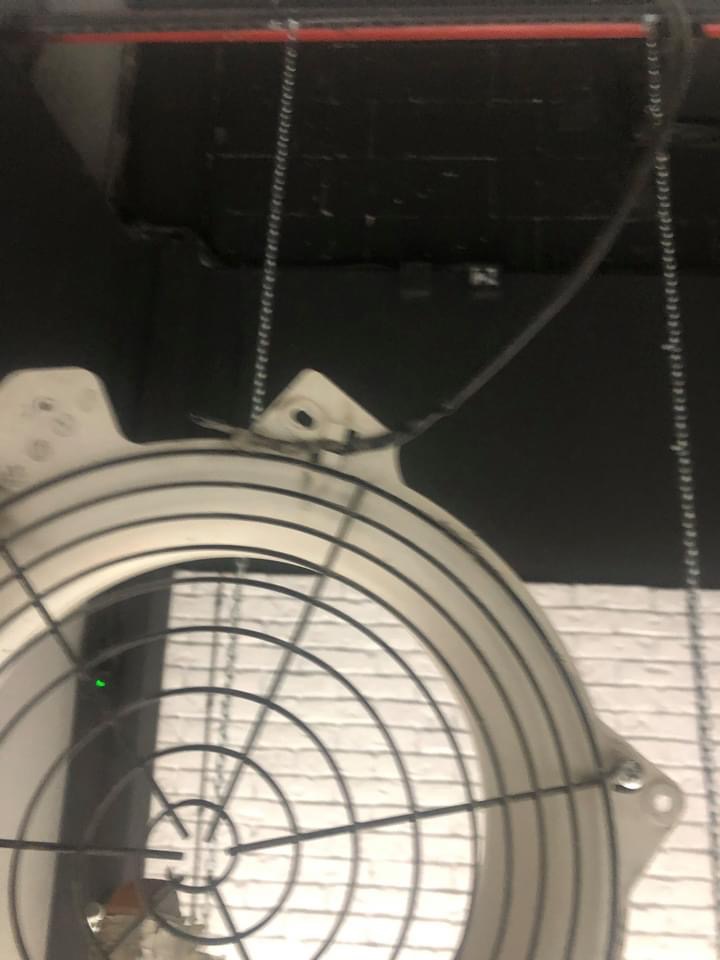

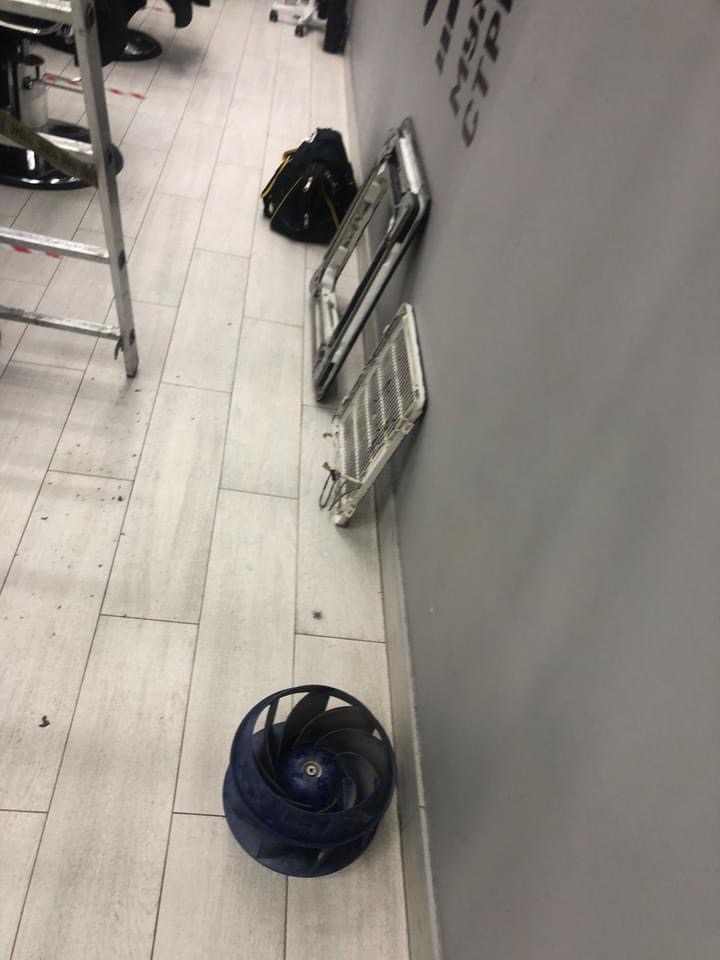

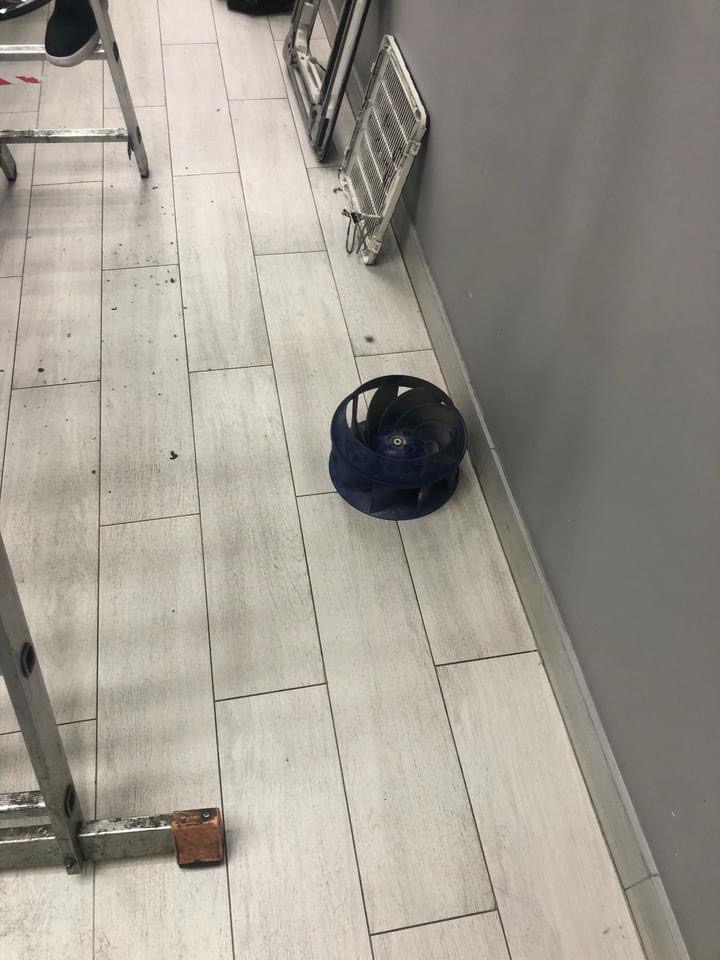

• Проверка вентилятора и двигателя — осмотр крыльчатки на предмет загрязнения и дисбаланса, проверка виброизоляторов, подшипников и термозащиты.

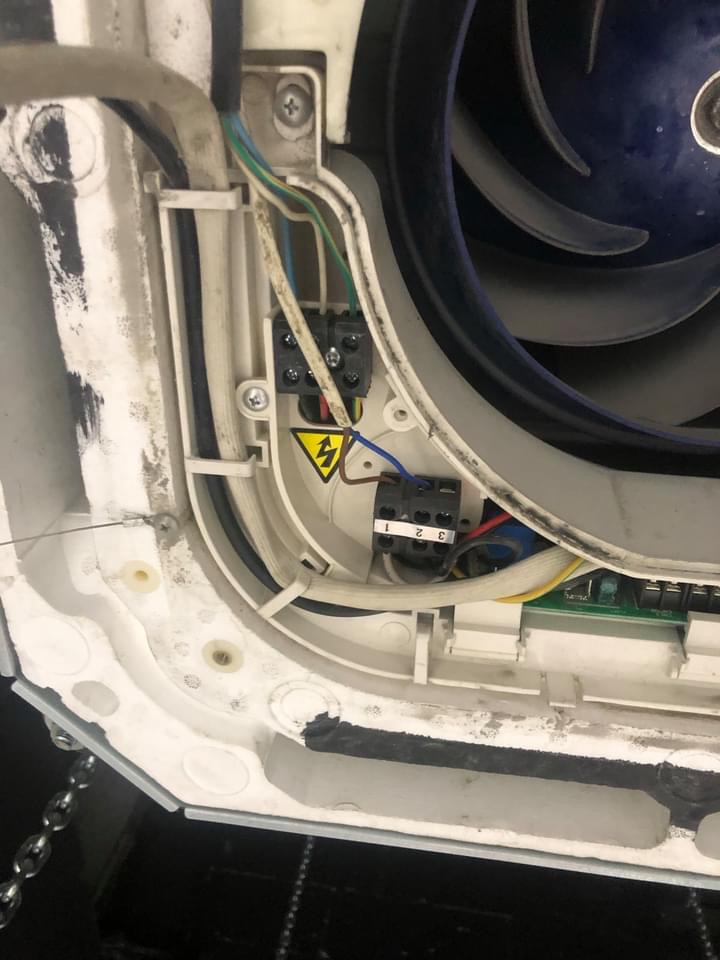

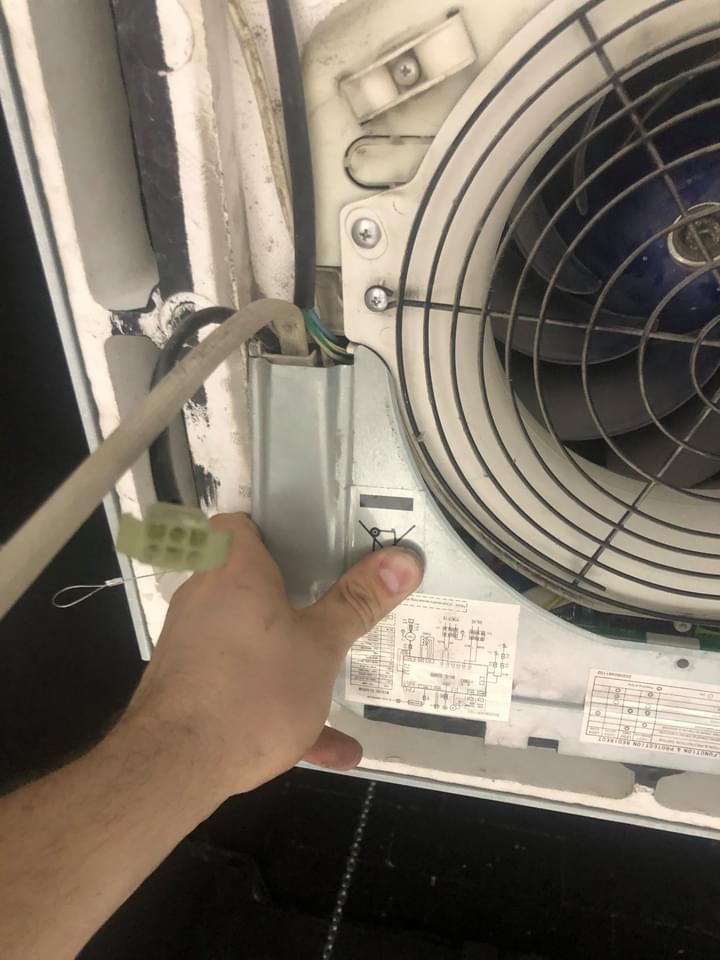

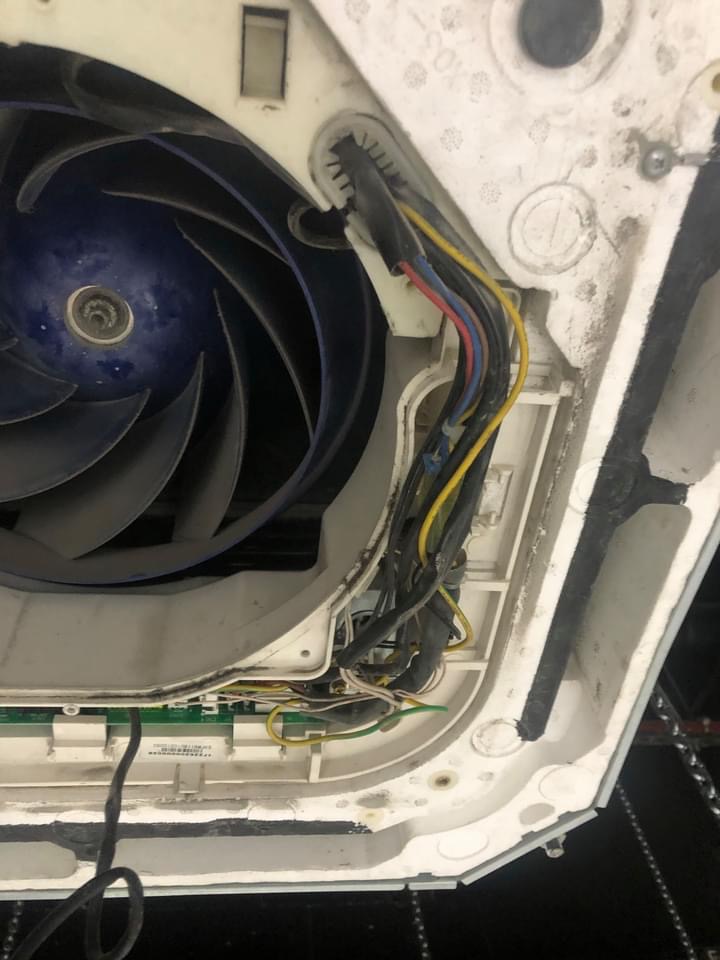

• Проверка электрики и автоматики — тестирование всех режимов работы с пульта, проверка целостности проводки, подтяжка клеммных соединений, проверка трёхходового клапана.
• Контроль гидравлического контура — замер давления в системе, проверка герметичности соединений, при необходимости — дозаправка теплоносителя.

Периодичность обслуживания зависит от типа помещения и интенсивности эксплуатации. Для офисов и коммерческих объектов рекомендуется проводить базовое ТО 2–4 раза в год, расширенное — не реже одного раза в год. В помещениях с высокой проходимостью или повышенной запылённостью интервал сокращается.

Признаки, что фанкойлу требуется обслуживание или ремонт:

• снижение воздушного потока или ухудшение охлаждения/обогрева;
• повышенный шум, вибрация корпуса или стук при работе вентилятора;
• подтекание конденсата, мокрые пятна на потолке;
• неприятный запах из блока — признак загрязнения фильтров или теплообменника;
• неработающая дренажная помпа.

Модификации

Помимо базовой версии GCKD-400, линейка включает несколько модификаций:

• GCKD-400i — обновлённая версия со встроенным модулем NIM для подключения к системе группового управления, четырёхскоростным вентилятором и инфракрасным пультом в комплекте.
• GCKD-400S / 400Si — четырёхтрубная версия с раздельными теплообменниками для одновременного охлаждения и обогрева разных зон.

Почему GCKD-400 — хороший выбор

• Компактность. Размер 575×575 мм позволяет установить блок в стандартную ячейку подвесного потолка.
• Низкий уровень шума. От 32 дБ(А) на минимальной скорости — подходит для помещений с постоянным пребыванием людей.
• Энергоэффективность. Потребляемая электрическая мощность — всего 38–70 Вт, что в десятки раз меньше тепловой мощности. Основное энергопотребление приходится на чиллер и насосную станцию.
• Комплектация «всё включено». Дренажная помпа, пульт ДУ и лицевая панель поставляются в комплекте — не нужно докупать отдельно.
• Простота монтажа и обслуживания. Лёгкий доступ к фильтру, теплообменнику и дренажному поддону через съёмную воздухозаборную решётку.
