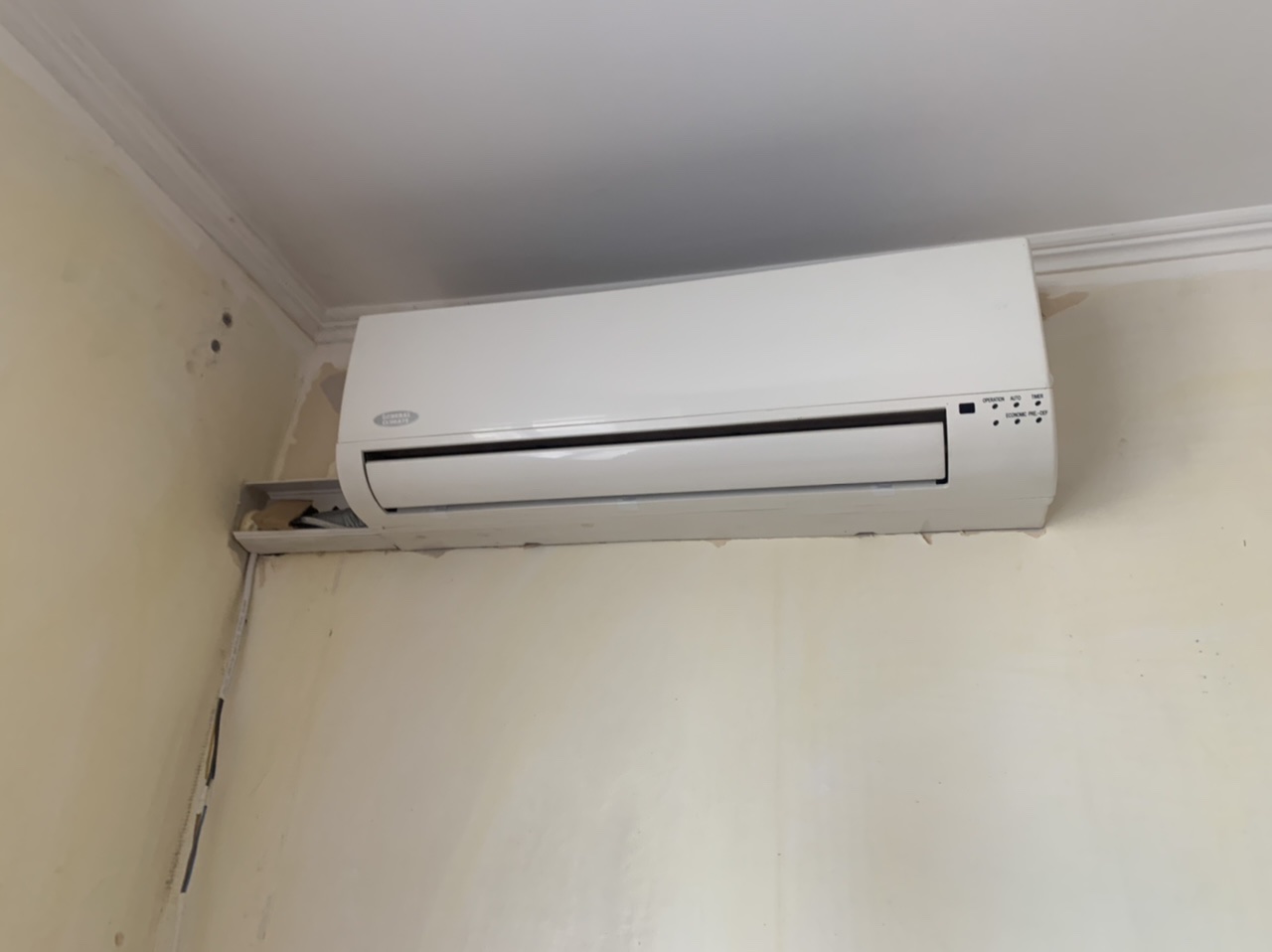

Демонтаж внутреннего блока кондиционера General Climate GC/GU-S09HRIN1
Демонтаж внутреннего блока — один из самых деликатных этапов при снятии кондиционера. Внутренний блок сплит-системы General Climate GC/GU-S09HRIN1 крепится на настенной монтажной пластине, подключён к медным трубам фреонового контура, дренажному шлангу и межблочному кабелю. Задача демонтажа — аккуратно отсоединить все коммуникации и снять блок со стены, не повредив отделку, не выпустив фреон в атмосферу и не нарушив герметичность трассы, если она будет использоваться повторно.
Зачем демонтируют внутренний блок
Демонтаж внутреннего блока требуется в нескольких случаях:
- Замена кондиционера — старый внутренний блок снимается, на его место устанавливается новый (на ту же трассу или с заменой коммуникаций).
- Ремонт в помещении — блок снимается на время отделки стен, потолка или поклейки обоев, после ремонта устанавливается обратно (второй этап монтажа).
- Перепланировка — кондиционер переносится на другую стену или в другую комнату.
- Чистка и обслуживание — в редких случаях, при сильном загрязнении, внутренний блок снимается для глубокой промывки в сервисных условиях.
- Поломка — блок снимается для ремонта в мастерской (замена двигателя вентилятора, платы управления, теплообменника).
General Climate GC/GU-S09HRIN1: что нужно знать перед демонтажом
| Параметр | Значение |
|---|---|
| Тип | настенная сплит-система, on/off |
| Хладагент | R410A |
| Холодопроизводительность | 2,6 кВт (9000 BTU) |
| Габариты внутреннего блока (Ш×В×Г) | 750×250×198 мм |
| Вес внутреннего блока | 8 кг |
| Диаметр жидкостной трубы | 1/4″ (6,35 мм) |
| Диаметр газовой трубы | 3/8″ (9,52 мм) |
| Межблочный кабель | 4×1,5 мм² |
| Подключение питания | внутренний блок |
| Силовой кабель | 3×1,5 мм² |
| Заводская заправка хладагента | ~600–800 г R410A |
Внутренний блок весит всего 8 кг, но работать с ним нужно осторожно: пластиковый корпус хрупкий, защёлки крепления легко ломаются, а медные трубки при неосторожном изгибе заламываются. Питание подаётся на внутренний блок — это значит, что силовой кабель тоже проходит через стену и отключается при демонтаже.
Этапы демонтажа внутреннего блока
1. Откачка фреона R410A
Первый и самый важный шаг — перекачать хладагент из внутреннего блока и трассы в наружный блок. Без этого при отсоединении труб фреон под давлением вырвется в атмосферу, а в систему попадёт воздух с влагой.

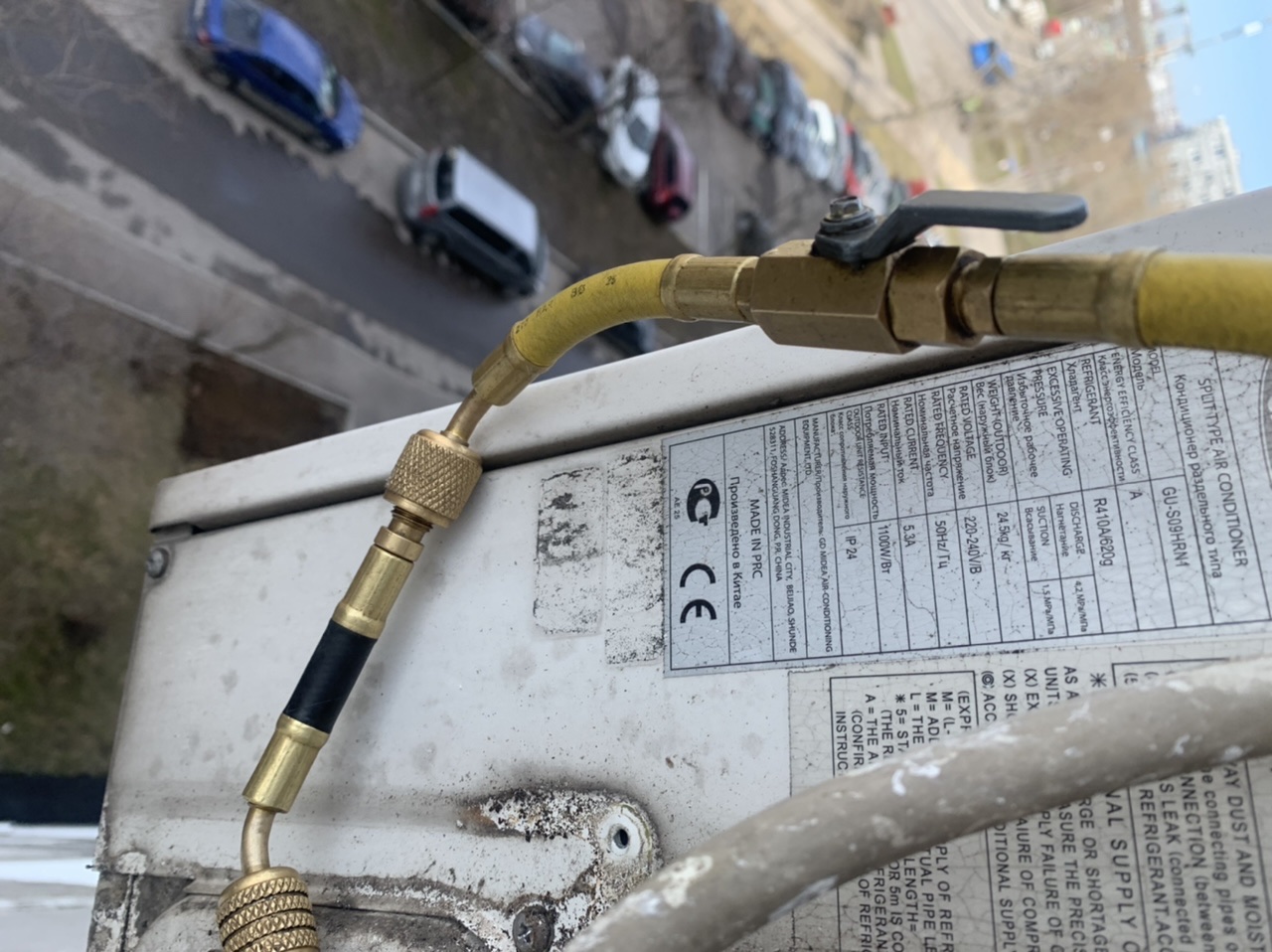

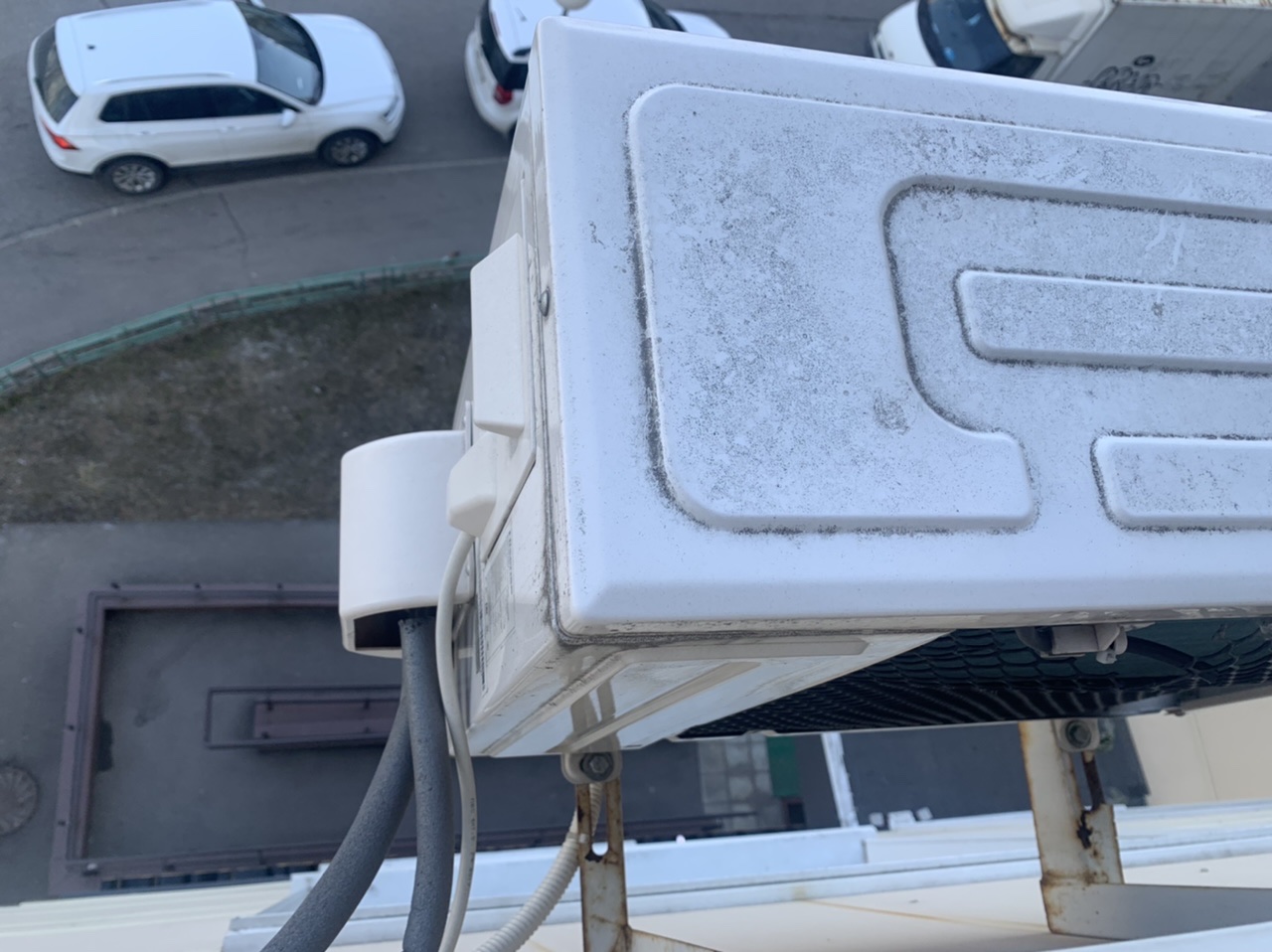

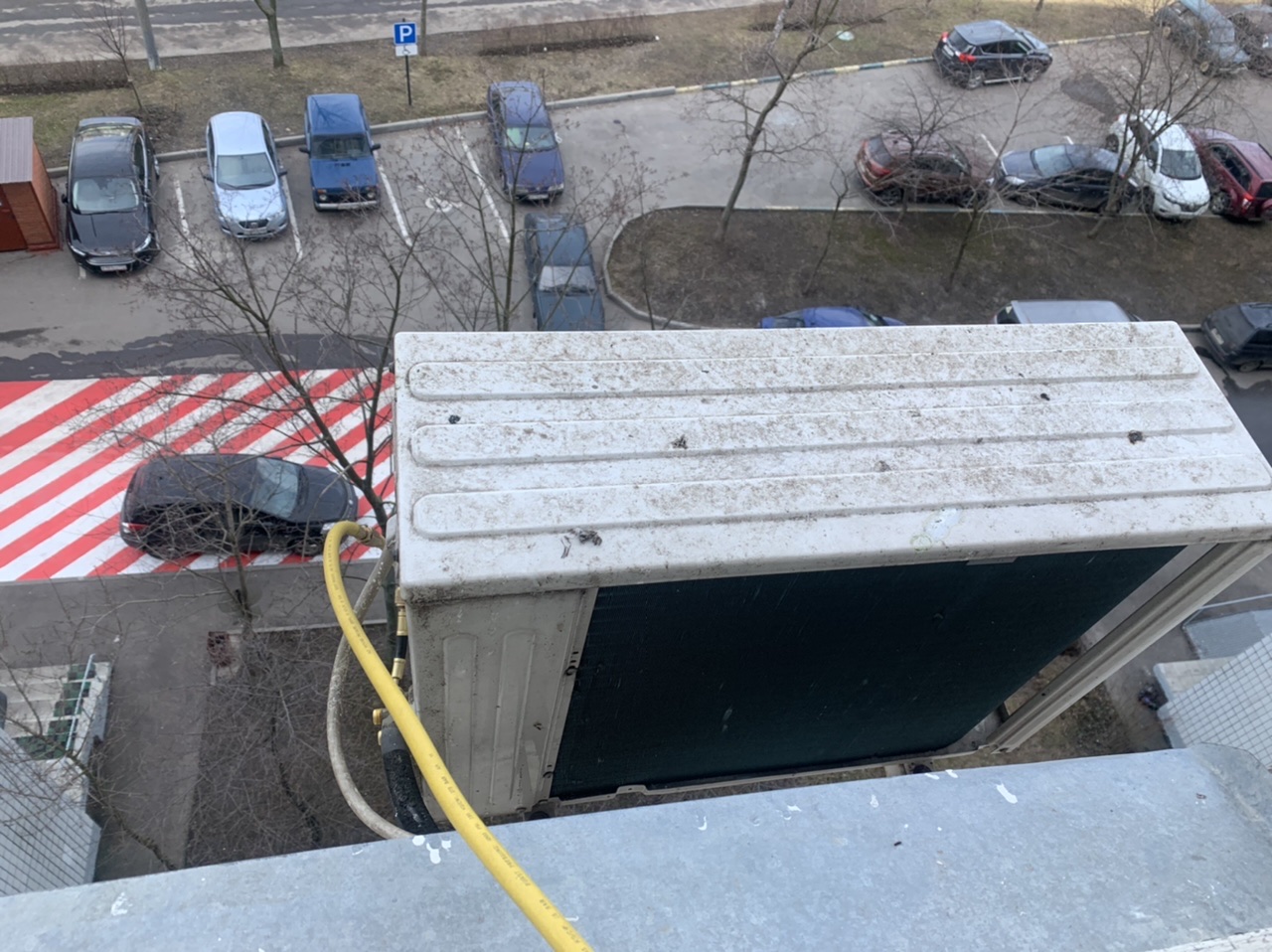

Мастер подключает манометрический коллектор к сервисным портам наружного блока. Кондиционер включается в режим охлаждения на максимальную мощность. После 3–5 минут работы перекрывается жидкостный (тонкий) вентиль — гаечным ключом, поворотом против часовой стрелки до упора. Компрессор продолжает работать и перекачивает фреон из внутреннего блока и трассы в наружный. Через 3–5 минут перекрывается газовый (толстый) вентиль. Кондиционер выключается. Фреон R410A собран в наружном блоке.
Контроль: манометр показывает давление ниже атмосферного или нулевое — система готова к разъединению. Если давление держится на рабочем уровне — один из вентилей не закрылся полностью, нужно проверить.
Если кондиционер неисправен (компрессор не запускается), фреон откачивается станцией рекуперации в отдельный баллон. В этом случае требуется вакуумирование перед повторным запуском.
2. Обесточивание
Кондиционер отключается через автоматический выключатель в электрощите. Мастер проверяет отсутствие напряжения тестером на клеммах внутреннего блока. Это обязательная мера безопасности — питание подаётся на внутренний блок, и при отсоединении проводов под напряжением возможен удар током или короткое замыкание.
3. Снятие лицевой панели

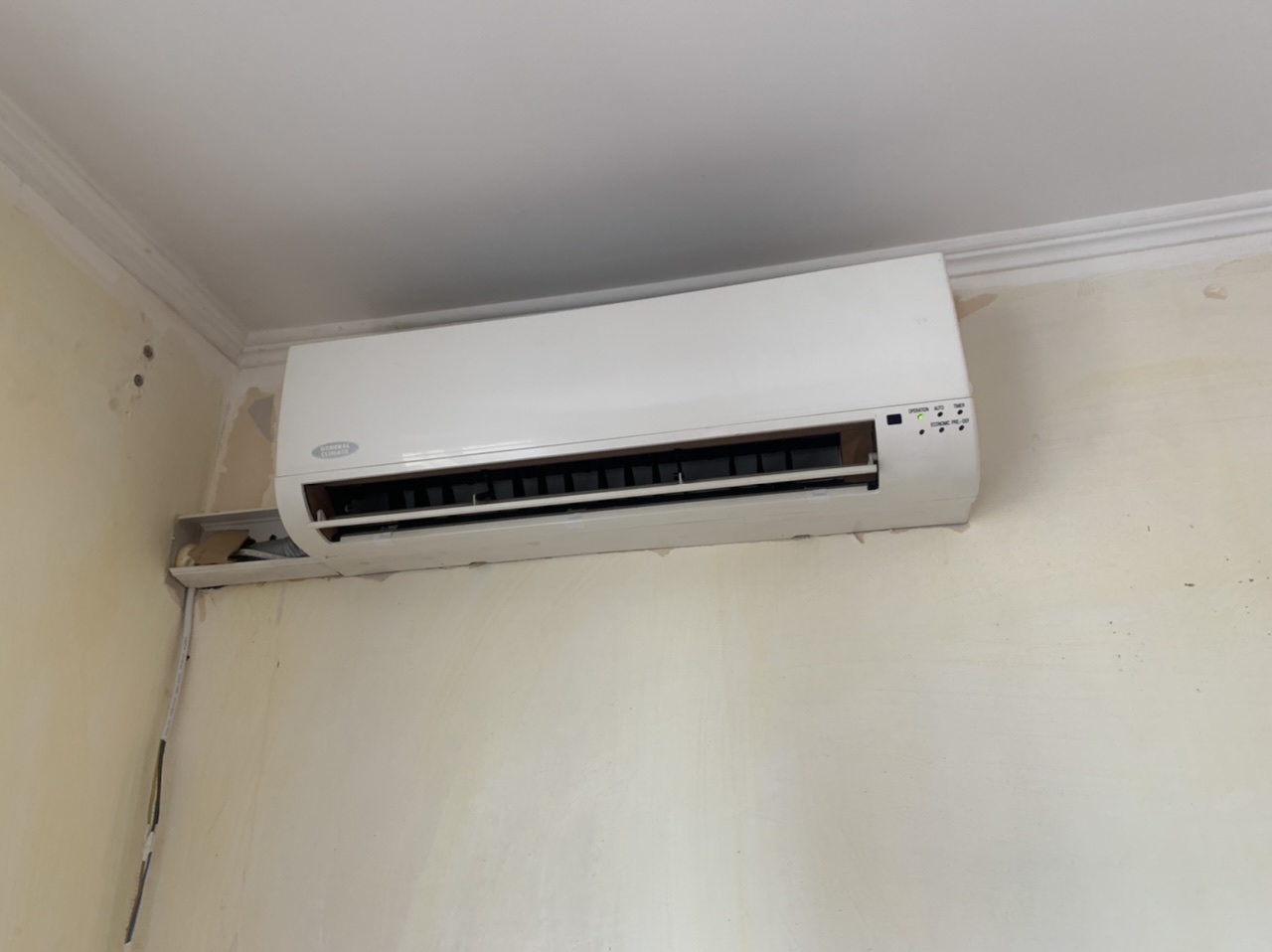

Лицевая панель внутреннего блока General Climate GC/GU-S09HRIN1 крепится на пластиковых защёлках. Панель открывается вручную — потяните за нижние края в направлении на себя и вверх. Защёлки по бокам и сверху размыкаются. Панель снимается и откладывается в сторону.

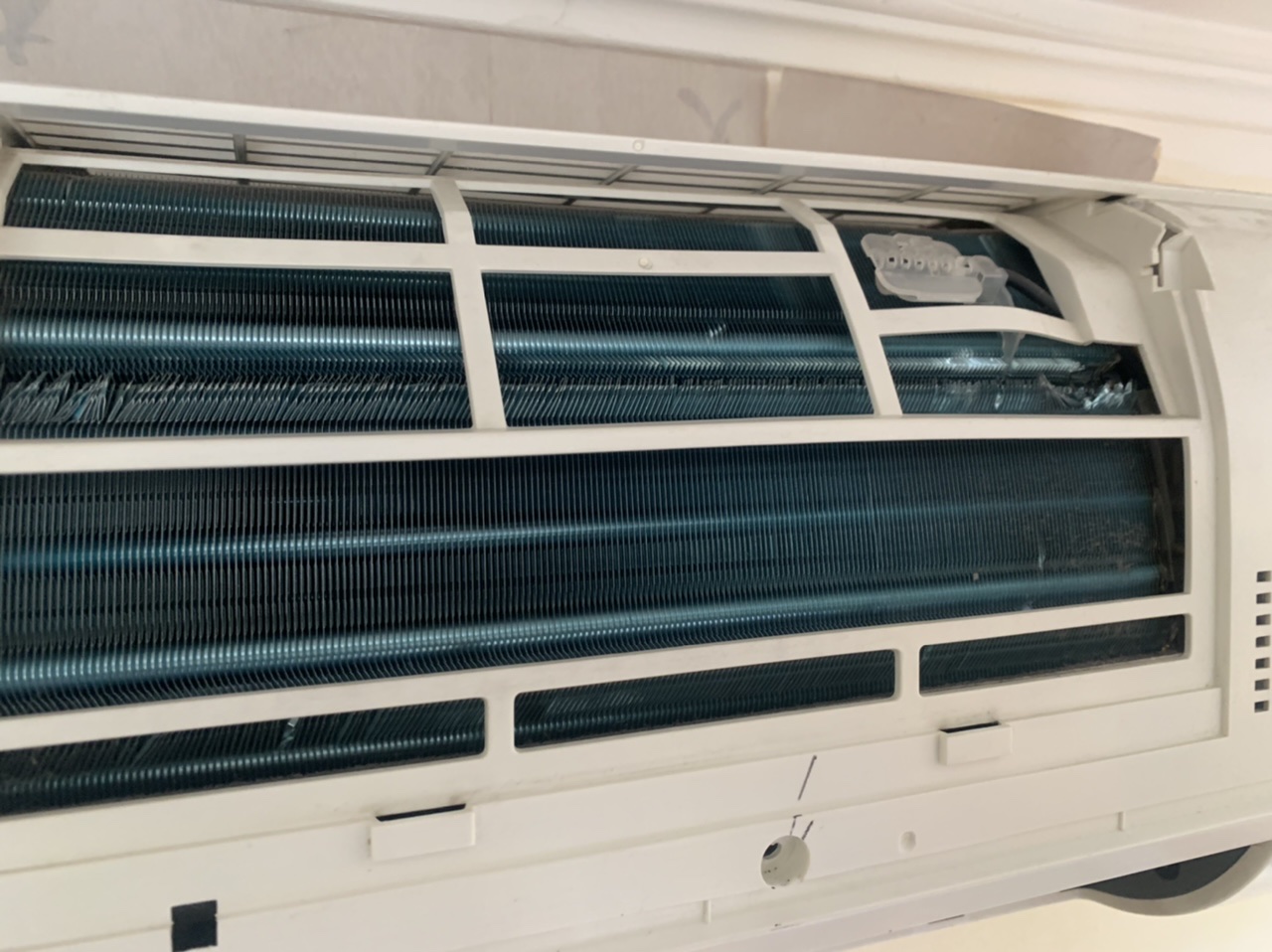

Под панелью находятся:
- воздушные фильтры (сетчатые);
- фильтры тонкой очистки (биофильтр, фильтр с ионами серебра);
- испаритель (теплообменник);
- турбина вентилятора;
- клеммная коробка с межблочным кабелем;
- штуцеры фреонового контура;
- поддон дренажа с дренажным патрубком.
4. Извлечение фильтров
Воздушные фильтры вынимаются — просто потяните вверх. Фильтры тонкой очистки извлекаются из кассеты. Фильтры откладываются вместе с панелью — они пригодятся при повторной установке или замене.

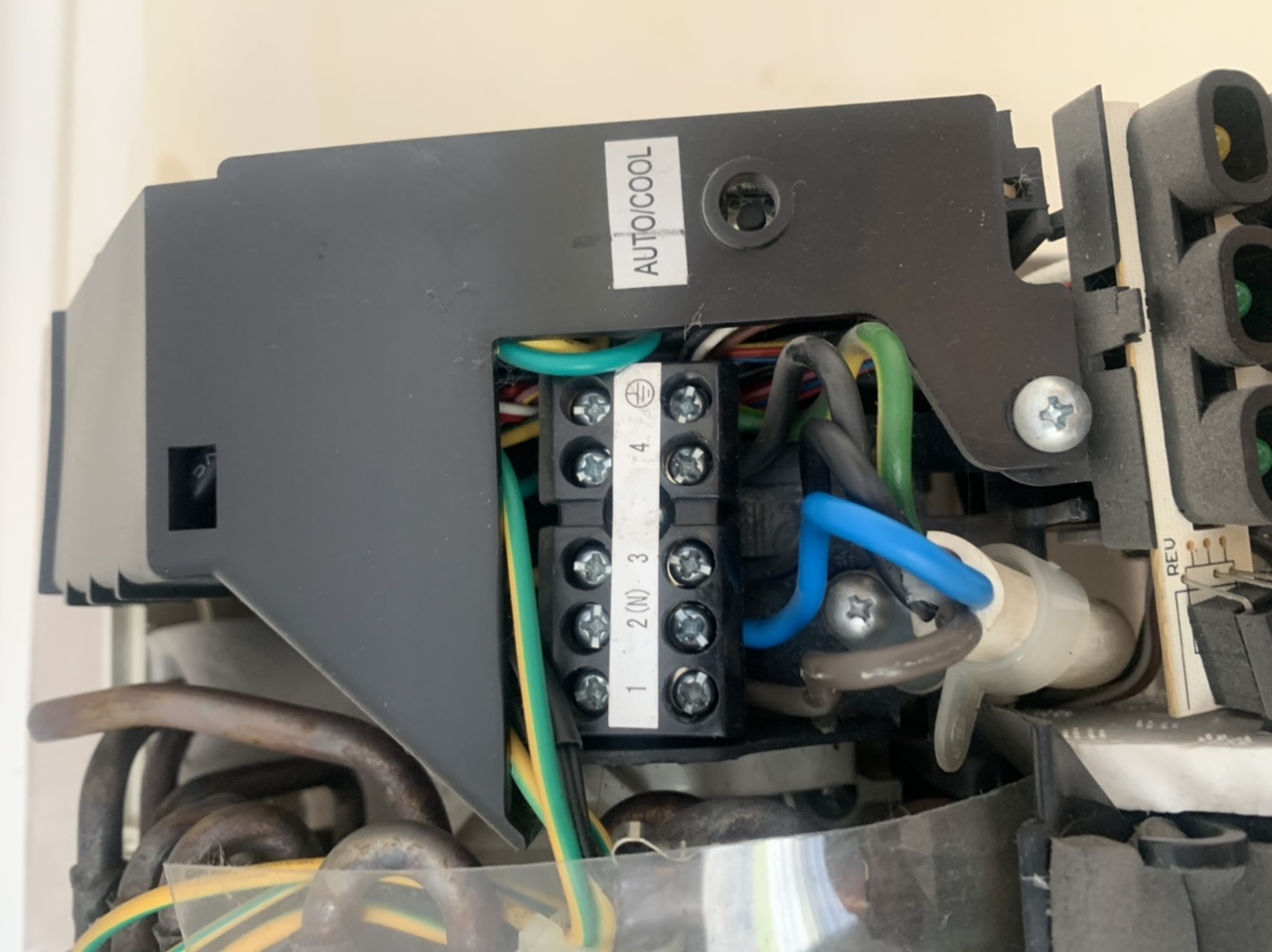

5. Отсоединение межблочного кабеля

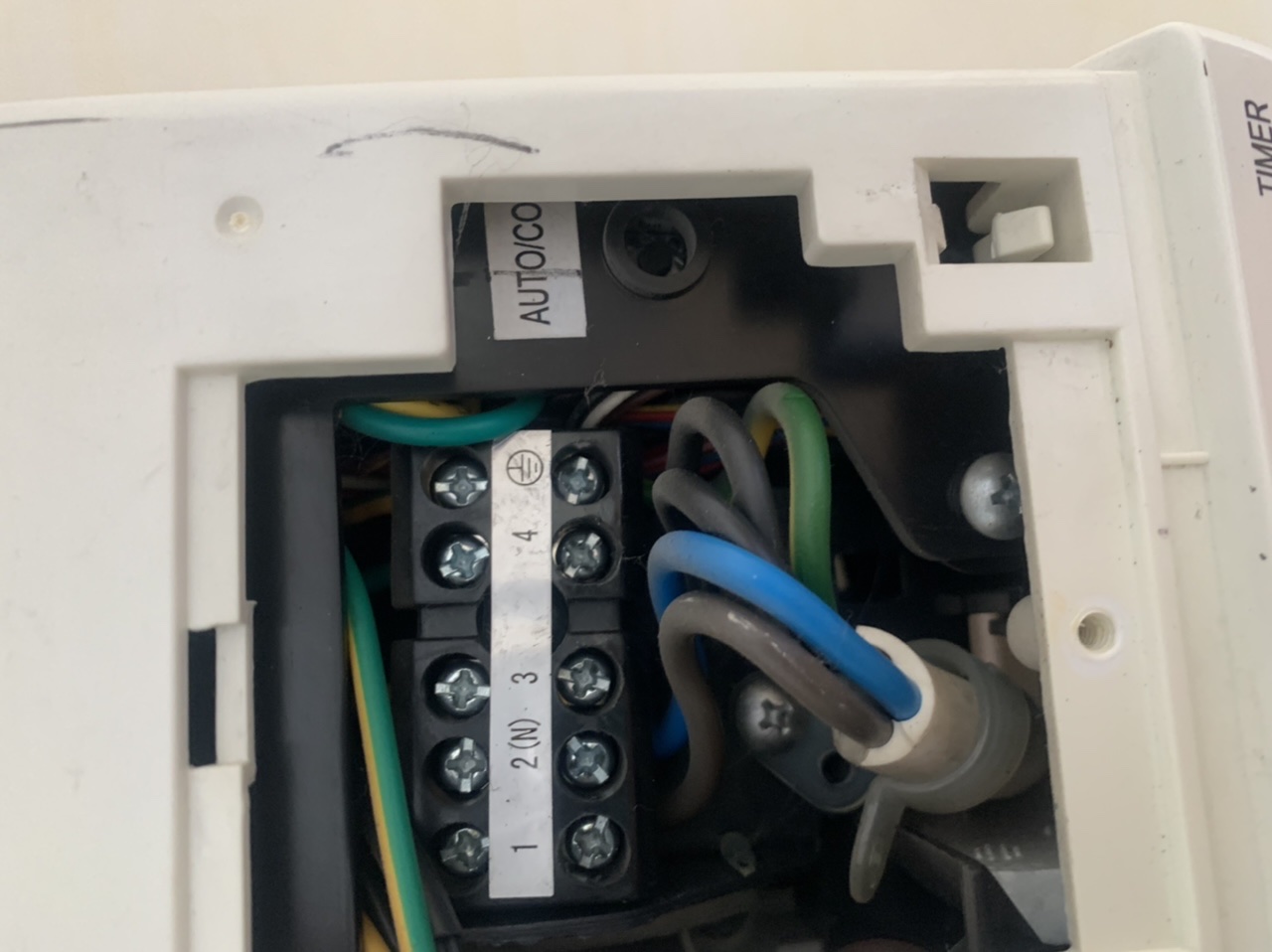

Открывается крышка клеммной коробки. Межблочный кабель (4 жилы) подключён к клеммам винтовыми зажимами. Винты откручиваются отвёрткой, жилы извлекаются из клемм. Если кабель будет использоваться повторно — маркируется изолентой с номерами клемм, чтобы при повторном подключении не перепутать жилы. Силовой кабель питания (3 жилы) также отсоединяется от клемм внутреннего блока.
Если кабель проходит через стену в кабель-канале — он извлекается из канала. Если кабель в штробе — оставляется в стене с маркировкой концов.
6. Отсоединение дренажного шланга
Дренажный шланг подключён к поддону внутреннего блока через патрубок. Хомут или зажим, фиксирующий шланг, ослабляется или снимается. Шланг стягивается с патрубка. Если шланг проходит через стену — он аккуратно вытягивается наружу. Если шланг застрял или забит — отрезается у патрубка, при повторной установке заменяется на новый.
Из поддона может вылиться остатки конденсата — под блок подкладывается тряпка или поддон.
7. Отсоединение фреоновых труб
Это самый ответственный этап. Гайки вальцовочных соединений откручиваются двумя ключами: одним фиксируется штуцер внутреннего блока, другим откручивается накидная гайка. Использование одного ключа приводит к проворачиванию штуцера и повреждению резьбы.
- Жидкостная труба (1/4″, тонкая) — гайка откручивается, труба аккуратно отводится в сторону.
- Газовая труба (3/8″, толстая) — гайка откручивается, труба отводится.
Если гайка прикипела и не откручивается — нельзя тянуть с усилием: медь мягкая, штуцер может сломаться. Гайка смачивается WD-40 или аналогичным средством, выдерживается 5–10 минут, затем откручивается.
После отсоединения концы медных труб немедленно закрываются заглушками или изоляцией — в открытые трубы попадает пыль, а в холодное время года — конденсат из воздуха. Если трасса остаётся в стене для повторного использования, концы труб тщательно изолируются.

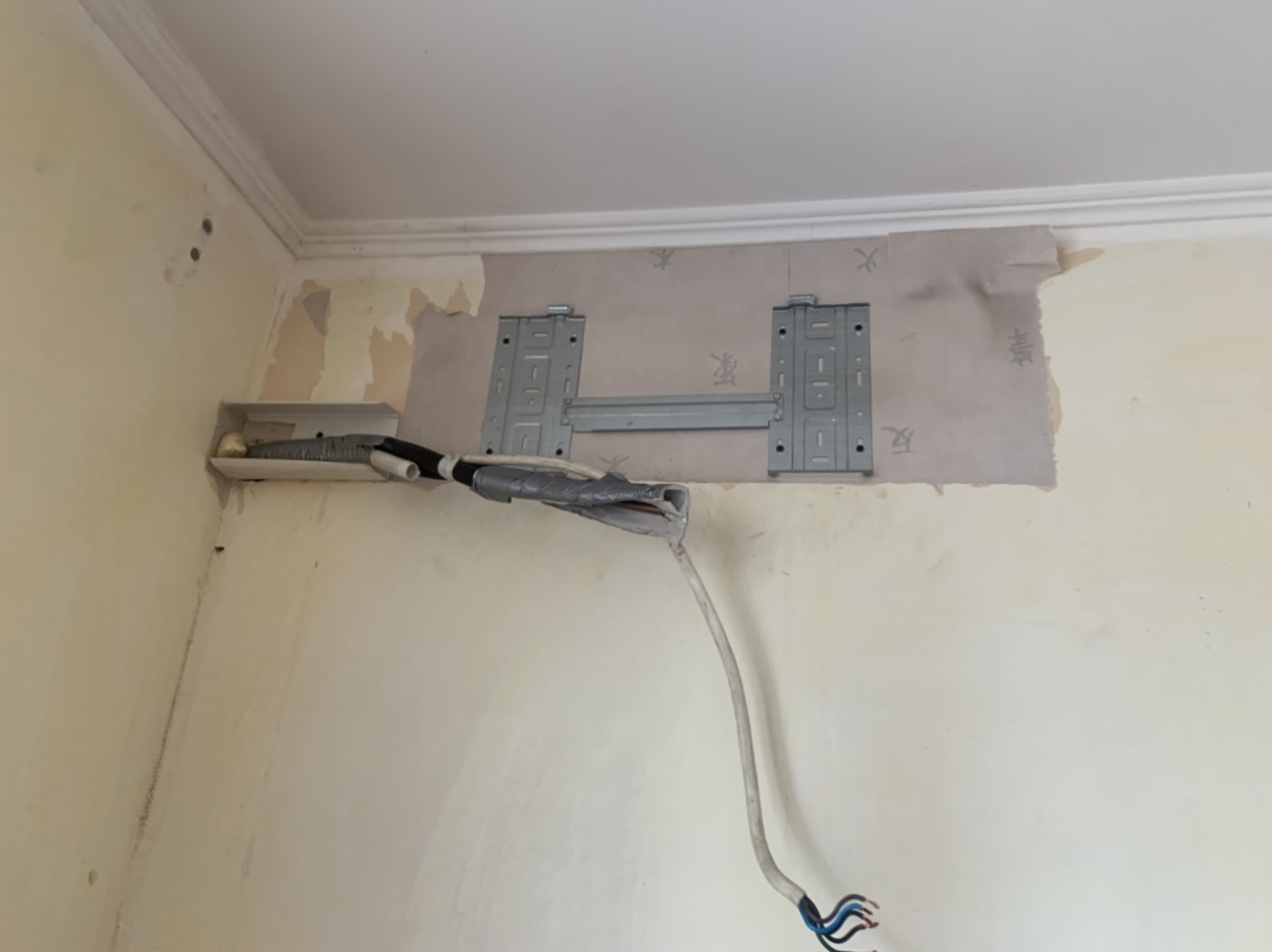

8. Снятие внутреннего блока с монтажной пластины
Внутренний блок General Climate GC/GU-S09HRIN1 крепится на монтажной пластине за верхние и нижние крюки. Чтобы снять блок:
- Блок берётся за нижние углы и потягивается на себя и вверх — нижние защёлки выходят из паза пластины.
- Блок приподнимается — верхние крюки выходят из паза.
- Блок снимается со стены.
Нельзя тянуть блок с большим усилием — пластиковые защёлки хрупкие, при поломке блок не зафиксируется обратно. Если защёлки не выходят — они могут быть зафиксированы дополнительными винтами (в некоторых моделях). Винты находятся в нижней части блока, под заглушками. Они откручиваются отвёрткой перед снятием.
При снятии блока нужно следить, чтобы медные трубы, выходящие из стены, не были заломлены — блок отводится от стены аккуратно, чтобы трубы прошли через отверстие в задней стенке блока без перегибов.
9. Снятие монтажной пластины (если требуется)
Если трасса демонтируется полностью или пластина мешает ремонту — она снимается. Откручиваются дюбель-гвозди или анкерные болты. Пластина снимается со стены. Отверстия от крепежа шпаклюются.
Если трасса остаётся для повторного использования — пластина может быть снята, но отверстие в стене (через которое проходят трубы, кабель и дренаж) сохраняется. После ремонта на это место устанавливается новая пластина.
Что происходит с трассой после демонтажа
| Ситуация | Действия с трассой |
|---|---|
| Замена кондиционера на новый той же мощности и фреона | Трасса остаётся, концы труб глушатся, после ремонта — второй монтаж |
| Замена на кондиционер другой мощности (другой диаметр труб) | Трасса демонтируется, прокладывается новая |
| Ремонт в помещении (временный демонтаж) | Трасса остаётся в стене, концы изолируются, после ремонта — второй монтаж |
| Перенос кондиционера в другое место | Трасса демонтируется полностью, отверстия заделываются |
| Перепланировка с удалением стены | Трасса демонтируется, кондиционер устанавливается на новом месте |
Сколько времени занимает демонтаж внутреннего блока
| Этап | Время |
|---|---|
| Откачка фреона R410A | 8–10 минут |
| Обесточивание | 3–5 минут |
| Снятие лицевой панели и фильтров | 5 минут |
| Отсоединение кабеля | 5–10 минут |
| Отсоединение дренажа | 5 минут |
| Отсоединение фреоновых труб | 10–15 минут |
| Снятие блока с пластины | 5 минут |
| Снятие пластины (если требуется) | 5–10 минут |
| Итого | 45–60 минут |
Если одновременно демонтируется и наружный блок — добавляется 30–45 минут на снятие блока с кронштейнов и отсоединение коммуникаций на фасаде.
Частые ошибки при демонтаже
| Ошибка | Последствия |
|---|---|
| Отсоединение труб без откачки фреона | Выброс R410A в атмосферу, попадание воздуха и влаги в систему, коррозия компрессора |
| Откручивание гаек одним ключом | Проворачивание штуцера, повреждение резьбы, невозможность повторной затяжки |
| Изгиб медных труб при снятии блока | Залом трубы, нарушение циркуляции фреона при повторном монтаже |
| Обрыв межблочного кабеля при вытягивании | Повреждение жил, необходимость замены кабеля |
| Поломка защёлок крепления при снятии блока | Блок не фиксируется на пластине при повторной установке |
| Не закрыты концы труб после отсоединения | Попадание пыли, влаги и насекомых в трассу |
| Отключение питания не через автомат, а через шнур | Риск удара током при работе с клеммами |
| Разлив конденсата из поддона на обои и мебель | Пятна, повреждение отделки |
Можно ли демонтировать внутренний блок самостоятельно
Для самостоятельного демонтажа потребуются: манометрический коллектор под R410A, гаечные ключи (для сервисных вентилей и накидных гаек), отвёртка, изолента, заглушки для труб, тряпки. Стоимость коллектора — от 3 000 рублей.
Основная проблема — откачка фреона. Без манометрического коллектора невозможно проконтролировать, что фреон полностью перекачан в наружный блок. Если открыть систему с остаточным давлением — фреон вырвется под давлением 15–25 бар, что опасно для глаз и кожи (фреон R410A вызывает обморожение при контакте). Кроме того, выброс хладагента в атмосферу вреден для окружающей среды.
Вторая проблема — залом медных труб. При снятии блока трубы, выходящие из стены, должны свободно пройти через отверстие в задней стенке. Без опыта легко заломить трубу — и тогда при повторном монтаже придётся вырезать повреждённый участок и паять новый.
Третья проблема — защёлки крепления. Пластиковые защёлки на монтажной пластине ломаются при избыточном усилии. Сломанная защёлка означает, что блок будет висеть на пластине неплотно — с зазором, вибрацией и шумом.
Демонтаж с сохранением трассы для повторной установки
Если внутренний блок снимается на время ремонта и будет установлен обратно после отделки:
- Фреон перекачивается в наружный блок.
- Трубы отсоединяются, концы глушатся.
- Межблочный кабель маркируется и оставляется в стене.
- Дренажный шланг извлекается или оставляется (если не мешает отделке).
- Монтажная пластина снимается (если мешает) или оставляется на стене.
- После ремонта — второй этап монтажа: новая пластина, навеска блока, подключение, вакуумирование, выпуск фреона.
Демонтаж при замене кондиционера
Если старый кондиционер снимается навсегда и на его место ставится новый:
- Фреон перекачивается в наружный блок.
- Внутренний и наружный блоки демонтируются.
- Трасса оценивается: если диаметры и тип фреона совпадают с новым кондиционером — остаётся. Если нет — меняется.
- Устанавливается новый кондиционер (на старую или новую трассу).
Цены на демонтаж внутреннего блока
| Услуга | Стоимость |
|---|---|
| Демонтаж внутреннего блока (с откачкой фреона) | от 1 500–2 000 руб. |
| Полный демонтаж сплит-системы (внутренний + наружный блок) | от 2 500–3 500 руб. |
| Демонтаж с сохранением трассы (консервация) | от 2 000–2 500 руб. |
| Откачка фреона R410A в наружный блок | включена в стоимость |
| Маркировка и консервация кабеля | от 200 руб. |
| Глушение концов медных труб | от 200 руб. |
| Снятие монтажной пластины | от 300–500 руб. |
| Демонтаж наружного блока на фасаде (альпинист) | от 3 000 руб. |
При заказе демонтажа и последующего монтажа нового кондиционера в один день — стоимость демонтажа часто включается в общий пакет со скидкой.
