Демонтаж Panasonic CS-A7GKD и монтаж Hisense AS-09UW4RYDDB05 на старую трассу — Кировоградская, 10 корп. 2

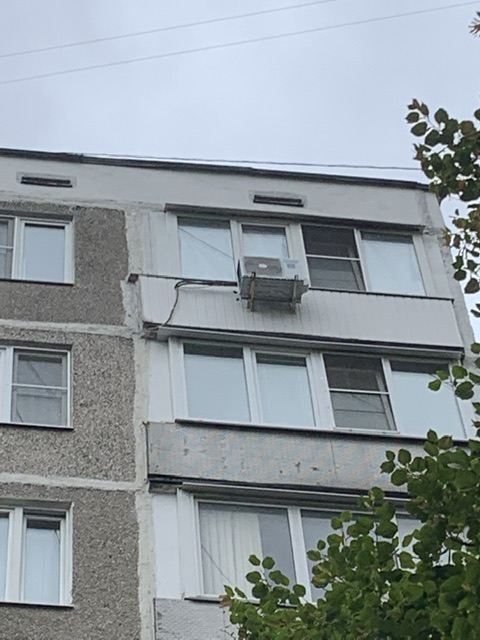

Кировоградская улица, дом 10, корпус 2 — панельный 9-этажный жилой дом 1969 года постройки, расположенный в районе Чертаново Северное, Южный административный округ Москвы. В доме 8 подъездов, ближайшая станция метро — «Южная», в 4–5 минутах пешком (350 м). Район застроен преимущественно панельными домами типовых серий.
В этой статье — разбор замены старой сплит-системы Panasonic CS-A7GKD на новую инверторную Hisense AS-09UW4RYDDB05 в квартире на Кировградской, 10 корп. 2 с монтажом на существующую фреоновую трассу, без прокладки новых медных труб. Почему выбран этот вариант, какие риски он несёт при переходе с хладагента R22 на R32, что делается для минимизации проблем, этапы работ, актуальные цены на 2026 год.
Почему монтаж на старую трассу
В большинстве случаев при замене кондиционера, особенно при переходе с R22 на R32 или R410A, рекомендуется полная замена медных труб. Однако монтаж на существующую трассу выбирают, когда:
- трасса спрятана в штробе — вскрытие стены и штукатурки повредит ремонт, обходится дорого;
- трасса в коробе за мебелью — демонтаж мебели и короба нерационален;
- бюджет ограничен — монтаж на готовую трассу дешевле на 5 000–10 000 ₽;
- трасса в хорошем состоянии — медные трубы не имеют заломов, трещин, следов масла;
- длина трассы небольшая — до 3–5 м, визуально доступна для осмотра.
В квартире на Кировоградской, 10 корп. 2 трасса от старого Panasonic проложена открыто в декоративном коробе, длина — около 4 м. Медные трубы при осмотре не имеют видимых заломов и повреждений. Владелец выбрал монтаж на старую трассу для экономии бюджета и чтобы не тревожить ремонт.
Риски монтажа на старую трассу при переходе с R22 на R32
Это ключевой раздел. Монтаж инверторного кондиционера на R32 на трассу от старого кондиционера на R22 — технически рискованная операция. Риски и способы их минимизации:
| Риск | Причина | Как минимизировать |
|---|---|---|
| Несовместимость масел | Минеральное масло R22 не смешивается с полиэфирным POE для R32. Остатки минерального масла в старых трубах загрязняют новый контур | Промывка контура специальным растворителем |
| Влага в трубах | За годы эксплуатации R22 и при демонтаже в трубы попадает влага, которая реагирует с POE-маслом R32, образуя кислоты | Обязательное вакуумирование не менее 30–40 минут |
| Окалина и отложения | На внутренних стенках медных труб за 15+ лет образуются отложения и окислы | Промывка растворителем, продувка азотом |
| Заломы и микротрещины | При демонтаже старого блока трубы могут деформироваться | Визуальный осмотр, проверка геометрии |
| Несоответствие диаметров | Старая трасса 1/4″ + 3/8″ — подходит для Hisense 09 (те же диаметры) | Проверка диаметров при замере |
| Остаточный заряд R22 | Остатки хладагента R22 в масле и трубах смешиваются с R32 | Откачка R22 перед демонтажом, продувка азотом |
Важно понимать: даже при промывке и вакуумировании остаточное количество минерального масла в старых трубах не удаляется полностью. Это снижает ресурс инверторного компрессора. Производитель Hisense не гарантирует работу оборудования при установке на трассу от кондиционера на другом хладагенте. Гарантия на компрессор в этом случае может не действовать.
Решение остаётся за владельцем. Мастер обязан предупредить о рисках и получить согласие.
Сравнение старой и новой моделей
| Параметр | Panasonic CS-A7GKD (старая) | Hisense AS-09UW4RYDDB05 (новая) |
|---|---|---|
| Тип | on/off (неинверторная) | DC Inverter (инверторная) |
| Мощность охлаждения | 2,30 кВт (7000 BTU) | 2,70 кВт (9000 BTU) |
| Мощность обогрева | 2,45 кВт | 2,70 кВт |
| Хладагент | R22 (снят с производства) | R32 (современный, экологичный) |
| Класс энергоэффективности | C | A |
| Потребляемая мощность (охлаждение) | 710 Вт | 835 Вт (диапазон 200–980 Вт) |
| Уровень шума внутреннего блока | 26–34 дБ(А) | 23,5–40,5 дБ(А) (5 скоростей) |
| Количество скоростей вентилятора | 3 | 5 |
| Максимальная длина трассы | 10 м | 20 м |
| Максимальный перепад высот | 5 м | 8 м |
| Диаметр жидкостной трубы | 1/4″ (6,35 мм) | 1/4″ (6,35 мм) — совпадает |
| Диаметр газовой трубы | 3/8″ (9,52 мм) | 3/8″ (9,52 мм) — совпадает |
| Заводская заправка | ~560 г R22 | 450 г R32 |
| Фильтры | дезодорирующий | ULTRA Hi Density, Silver Ion, фотокаталитический |
| Жалюзи | ручное управление | 4D AUTO-Air (автоматические) |
| Функция I Feel | нет | есть |
| Самоочистка | нет | есть |
| Wi-Fi | нет | подготовка к установке модуля |
| Габариты внутреннего блока | 799×280×183 мм | 745×270×214 мм |
| Габариты наружного блока | 650×510×230 мм | 660×482×240 мм |
| Вес внутреннего блока | 9 кг | 7,7 кг |
| Вес наружного блока | 25 кг | 20,5 кг |
| Гарантия | истекла | 3 года* |
| Страна производства | Япония / Малайзия | Китай |
*Гарантия производителя может быть ограничена при установке на старую трассу с переходом R22 → R32.

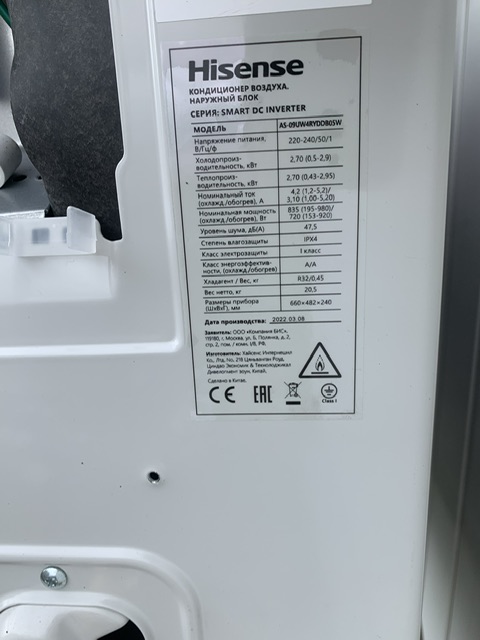

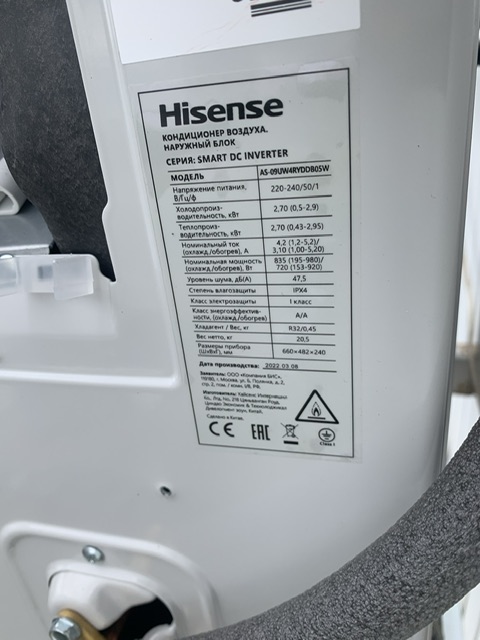

Технические характеристики Hisense AS-09UW4RYDDB05
Hisense AS-09UW4RYDDB05 — настенная инверторная сплит-система серии Smart DC Inverter мощностью 2,70 кВт (9000 BTU) для помещений площадью до 27 м². Компрессор — GMCC (Toshiba), хладагент — R32, класс энергоэффективности A (EER 3,23, COP 3,75). Заводская заправка — 450 г R32. Модель оснащена 5-скоростным вентилятором, фильтрами ULTRA Hi Density, Silver Ion и фотокаталитическим, функциями 4D AUTO-Air, I Feel, Smart, Super, Sleep, Dimmer, самоочистки, самодиагностики, авторестарта, Smart Defrost, двусторонним подключением дренажа и индикацией утечки хладагента. Уровень шума внутреннего блока — от 23,5 дБ(А), расход воздуха — до 600 м³/ч, максимальная длина трассы — 20 м, перепад высот — 8 м. Гарантия — 3 года.
Этапы работ
1. Осмотр старой трассы и оценка возможности монтажа
Перед началом работ мастер оценивает состояние существующей трассы:
- визуальный осмотр медных труб — нет ли заломов, трещин, следов масла, коррозии;
- проверка геометрии — трубы не деформированы, изгибы без пережима;
- проверка диаметров — 1/4″ и 3/8″, совпадают с требуемыми для Hisense 09;
- проверка длины — до 5 м (заводская заправка R32 достаточна);
- осмотр теплоизоляции — не разрушена, нет конденсата на трубах;
- проверка дренажного шланга — проходимость, отсутствие трещин;
- осмотр межблочного кабеля — целостность изоляции, сечение 4×1,5 мм²;
- оценка кронштейнов — коррозия, надёжность крепления.
Условия для монтажа на старую трассу:
- трубы не имеют заломов и видимых повреждений;
- диаметры совпадают (1/4″ + 3/8″);
- длина до 5 м;
- теплоизоляция сохранила целостность (при разрушении — замена изоляции);
- дренажный шланг проходим;
- межблочный кабель цел.
Когда монтаж на старую трассу невозможен:
- трубы с заломами или трещинами;
- диаметры не совпадают;
- длина трассы более 5 м (для R32 требуется дозаправка, сложно рассчитать без точного знания длины и состояния труб);
- теплоизоляция разрушена по всей длине (замена изоляции на готовой трассе проблематична);
- кронштейны корродировали;
- межблочный кабель повреждён.

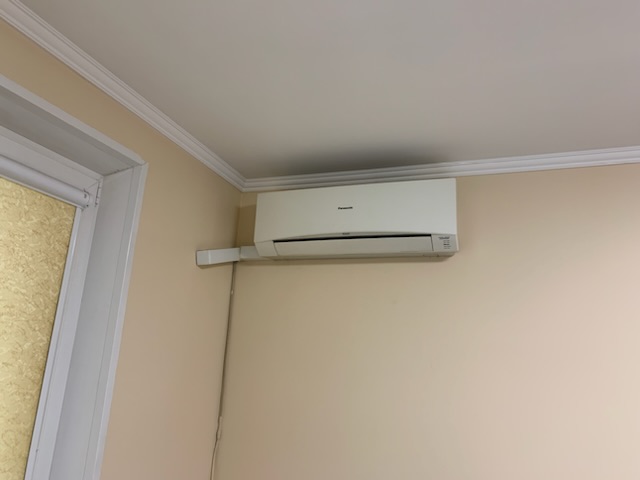

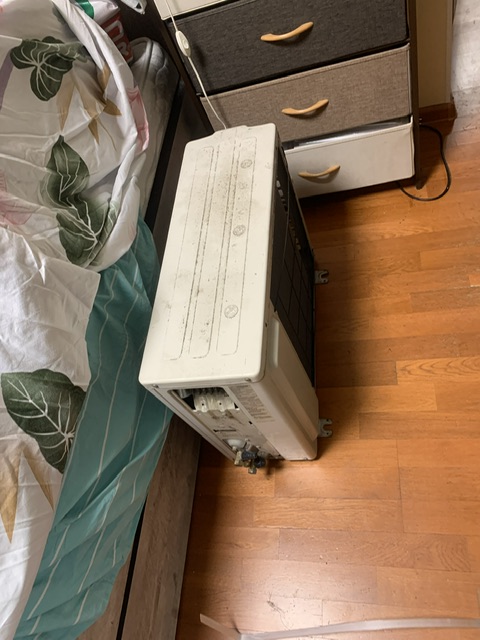

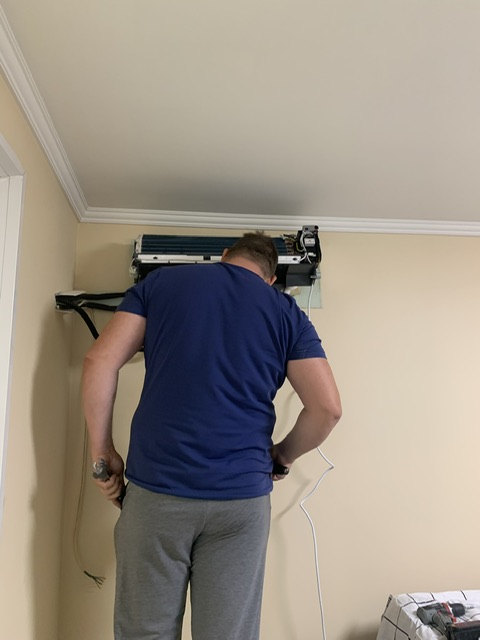

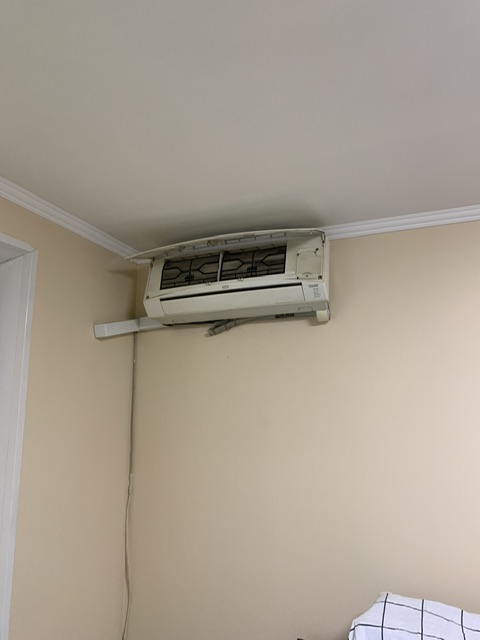

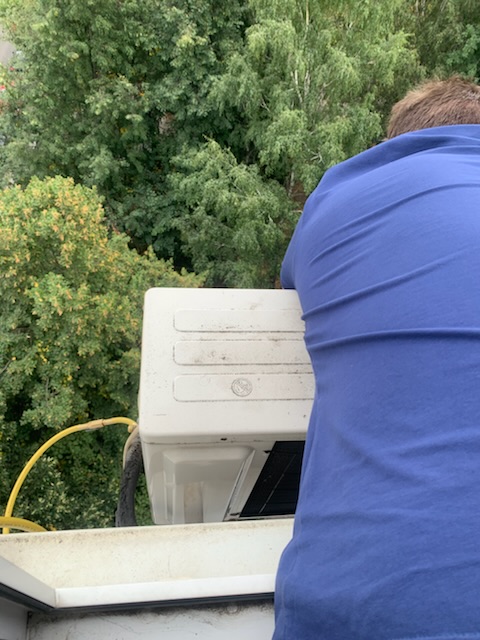

2. Демонтаж старого кондиционера Panasonic CS-A7GKD

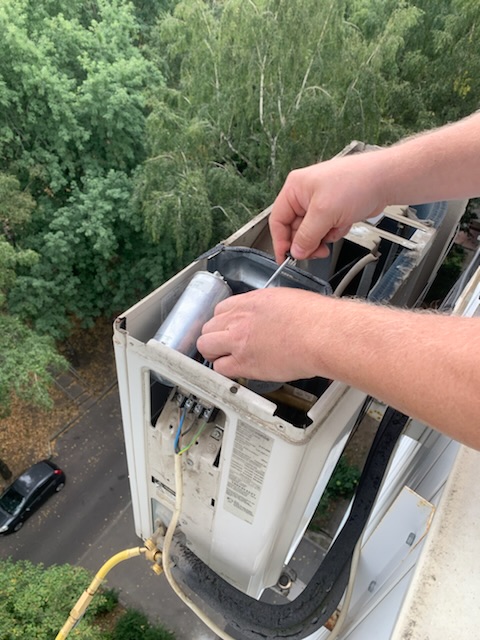

Откачка фреона R22:

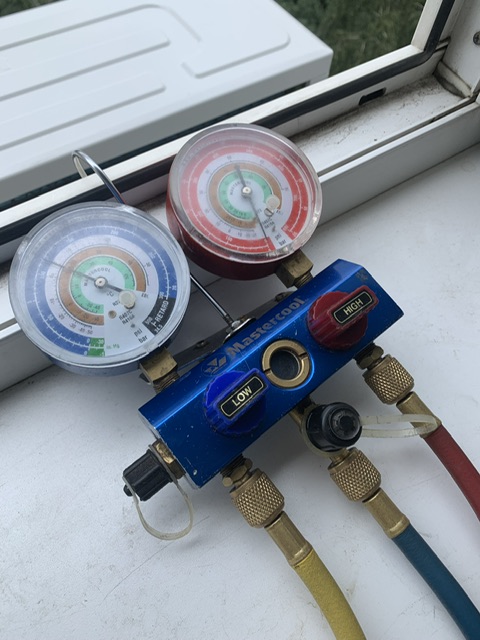

- манометрический коллектор подключается к сервисному порту наружного блока;
- кондиционер включается в режим охлаждения;
- газовая линия пережимается;
- компрессор откачивает фреон в наружный блок;
- после откачки сервисные вентили закрываются;
- остатки R22 стравливаются в пустой баллон для утилизации.
Демонтаж блоков:
- отключение электропитания;
- отсоединение межблочного кабеля на клеммных колодках внутреннего и наружного блоков;
- откручивание накидных гаек медных труб на штуцерах внутреннего и наружного блоков;
- трубы отсоединяются от блоков, но остаются в стене/коробе — не демонтируются;
- открытые концы труб немедленно заклеиваются изолентой или заглушками для защиты от попадания пыли и влаги;
- снятие внутреннего блока Panasonic с монтажной пластины;
- снятие наружного блока с кронштейнов (при высотном расположении — альпинист);
- кронштейны осматриваются — при отсутствии коррозии оставляются для нового блока.
3. Промывка фреонового контура
Промывка старой трассы — критически важный этап при переходе с R22 на R32. Цель — удалить остатки минерального масла R22 и отложения из медных труб.
- к открытому концу жидкостной трубы подключается баллон с промывочным растворителем (R141b или специальный flushing agent);
- растворитель под давлением подаётся через контур;
- на выходе газовой трубы собирается в ёмкость;
- промывка повторяется до тех пор, пока выходящий растворитель не станет чистым (без масляных включений);
- после промывки контур продувается сухим азотом для удаления остатков растворителя и влаги;
- продувка азотом — не менее 10–15 минут.
Промывка не гарантирует полного удаления минерального масла. В порах меди, в местах изгибов и в микротрещинах могут остаться следы. Полная очистка возможна только при замене труб. Промывка снижает риск, но не исключает его полностью.
4. Замена дренажного шланга и межблочного кабеля (при необходимости)
Даже при сохранении медных труб некоторые элементы рекомендуется заменить:
| Элемент | Заменять? | Причина |
|---|---|---|
| Дренажный шланг | Да, если есть трещины, загрязнение | Засор дренажа — протечки воды |
| Межблочный кабель | Да, если изоляция потрескалась | КЗ, потеря связи между блоками |
| Теплоизоляция труб | Да, если разрушена | Конденсат на трубах, потеря эффективности |
| Кронштейны | Да, если коррозия | Надёжность крепления наружного блока |
| Монтажная пластина | Да — меняется на новую от Hisense | Другая форма и крепления блока |
Монтажная пластина Hisense отличается от Panasonic — другие размеры и точки крепления. Старая пластина демонтируется, устанавливается новая из комплекта Hisense.

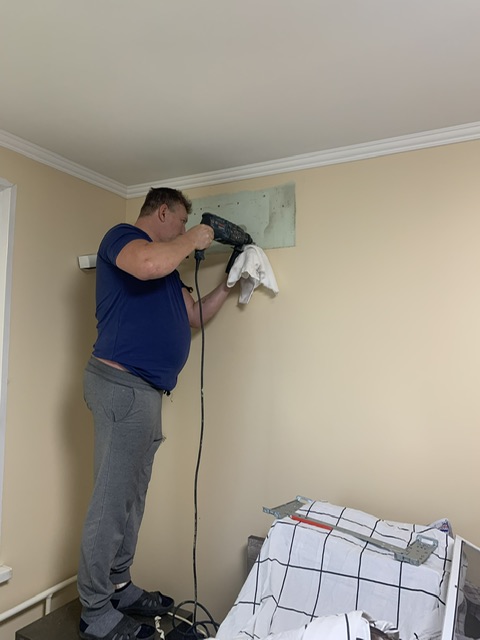

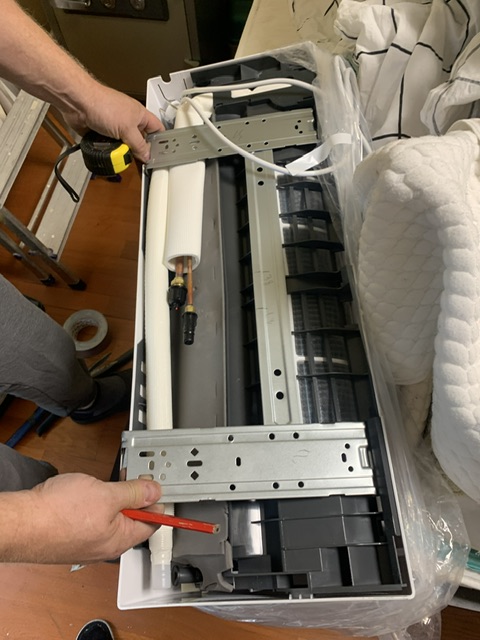

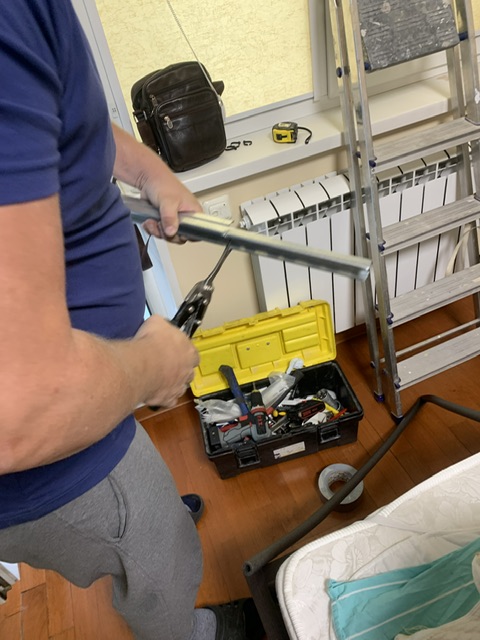

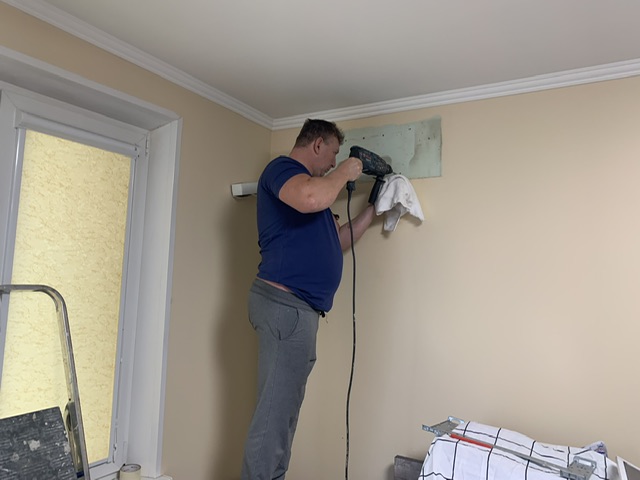

5. Крепление новой монтажной пластины
Старая монтажная пластина Panasonic снимается со стены. Новая пластина Hisense выравнивается по уровню и крепится к панельной стене дюбель-гвоздями или анкерными болтами в 5–6 точках. Отверстие от старой пластины может не совпадать — при необходимости заделывается и бурятся новые.

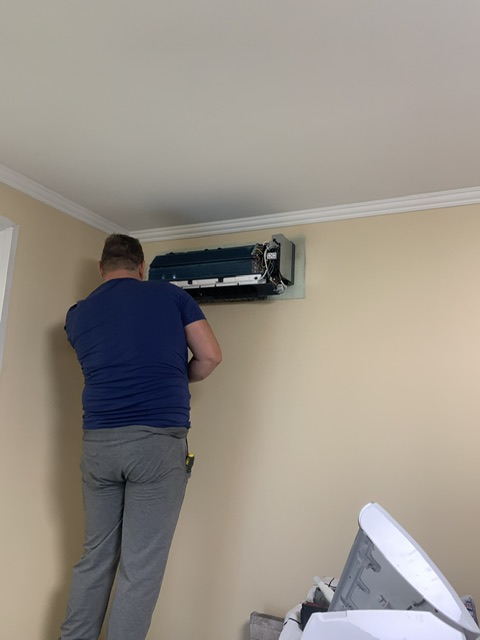

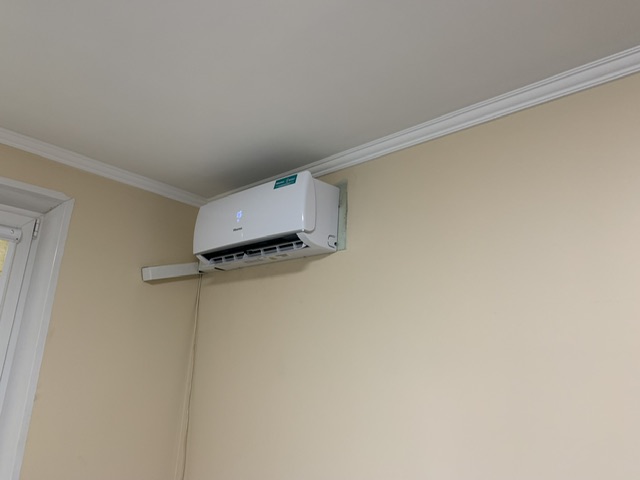

6. Подключение внутреннего блока Hisense к старой трассе
- заглушки снимаются с концов медных труб;
- концы труб осматриваются — при необходимости заусенцы удаляются римером;
- накидные гайки от Hisense надеваются на трубы (гайки из комплекта нового кондиционера);

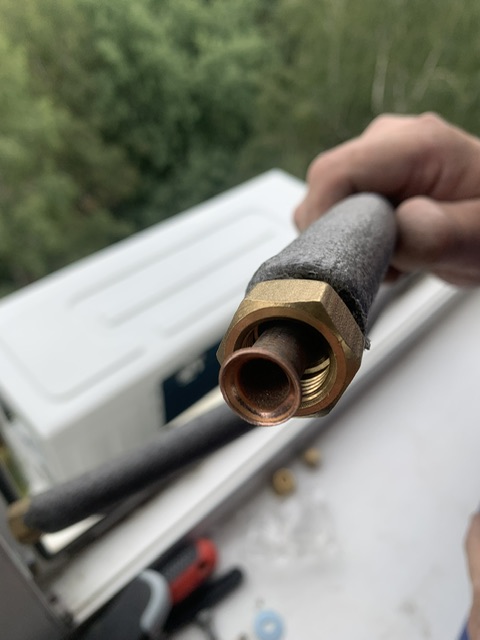

- концы труб развальцовываются развальцовщиком — ровный конус без трещин;
- развальцованные концы соединяются со штуцерами внутреннего блока Hisense;
- гайки затягиваются динамометрическим ключом: для 1/4″ — 15–20 Н·м, для 3/8″ — 30–40 Н·м.
Развальцовка старых труб — ответственный момент. Медные трубы после 15 лет эксплуатации становятся хрупкими. При развальцовке возможны трещины. Если при развальцовке появилась трещина — этот участок трубы отрезается и заново развальцовывается. Если длины трубы не хватает — вставка нового участка с пайкой.

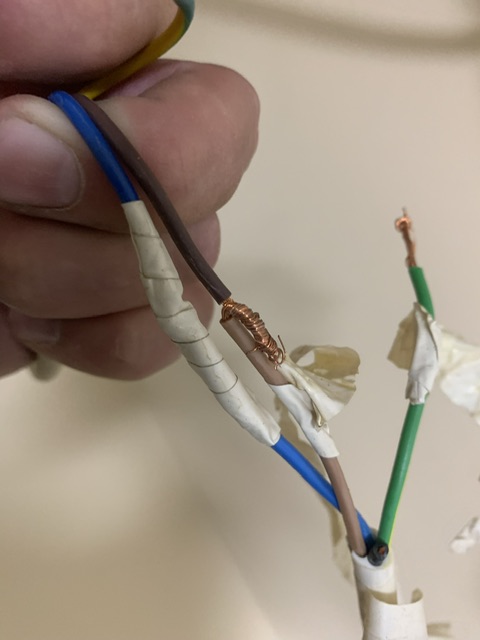

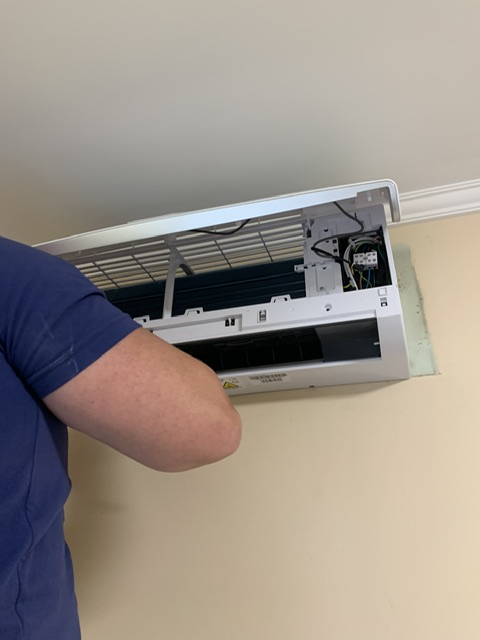

7. Электроподключение
Межблочный кабель подключается к клеммной колодке внутреннего блока Hisense согласно электросхеме (на внутренней стороне крышки). Если старый кабель сохранён — проверяется соответствие цветовой маркировки. Силовой кабель питания — 3×1,5 мм² через отдельный автомат защиты на 10 А (по рекомендации Hisense).

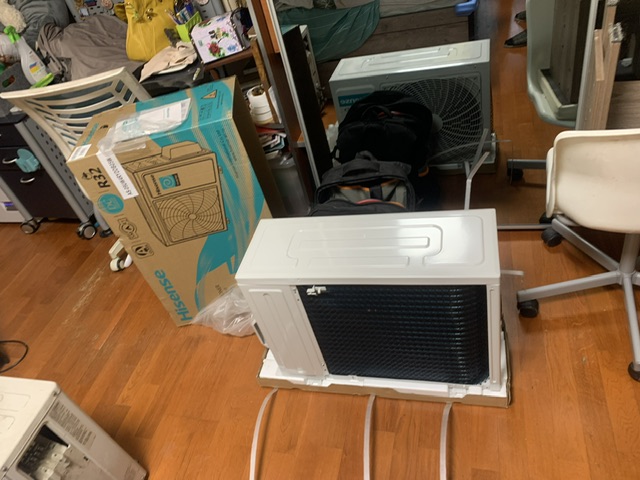

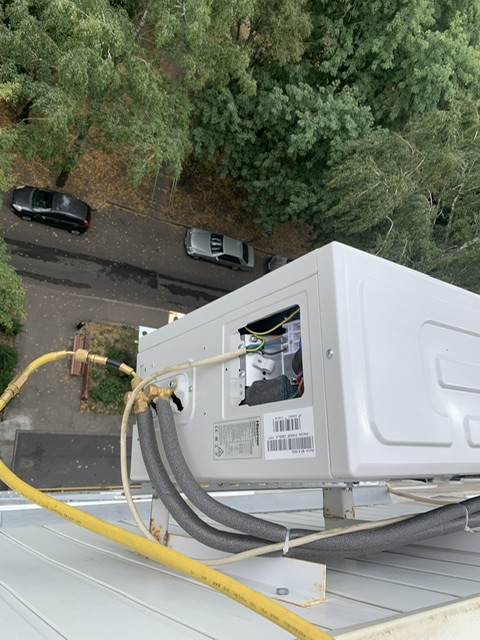

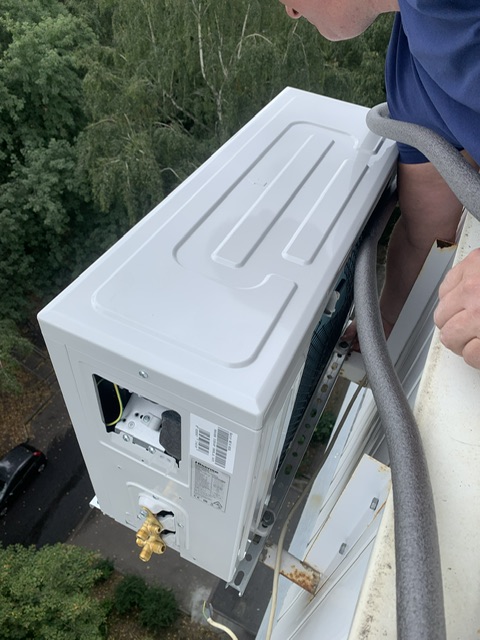

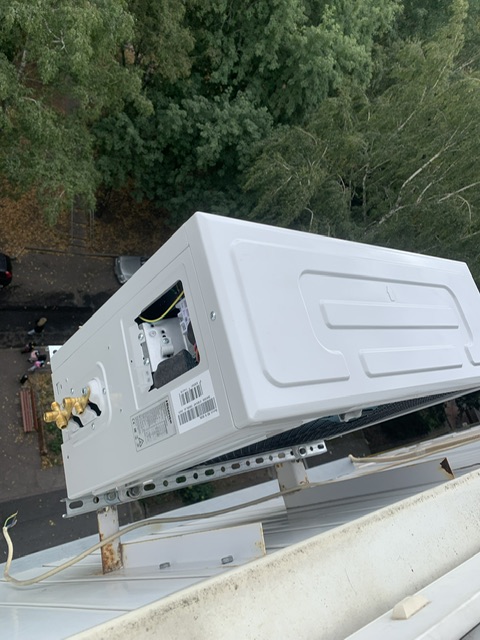

8. Установка наружного блока Hisense
Наружный блок Hisense (20,5 кг) устанавливается на кронштейны. Если старые кронштейны в хорошем состоянии — используются. При коррозии — замена на новые.
Подключаются медные трубы (вальцовка с затяжкой динамометрическим ключом), межблочный кабель. Сервисные вентили закрыты до вакуумирования.
9. Вакуумирование
Вакуумным насосом откачивается воздух и влага из контура в течение 30–40 минут — дольше, чем при монтаже на новую трассу (20–30 минут), так как старые трубы содержат больше остаточной влаги.
Контроль: после отключения насоса стрелка манометра должна оставаться на отметке −1−1 бар 15–20 минут. Если стрелка ползёт вверх — в системе есть неплотность (микротечь по старой развальцовке или микроотверстие в трубе).
10. Заправка R32
Заводская заправка Hisense — 450 г R32, рассчитана на трассу до 5 м. При длине существующей трассы до 5 м заводской заправки достаточно. Фреон выпускается из наружного блока в контур открытием сервисных вентилей.
Дополнительная заправка не требуется, если длина трассы до 5 м. При большей длине — дозаправка из расчёта 20 г на метр свыше 5 м.
R32 — слабогорючий хладагент (класс A2L). При заправке соблюдается пожарная безопасность: отсутствие открытого огня, вентиляция.

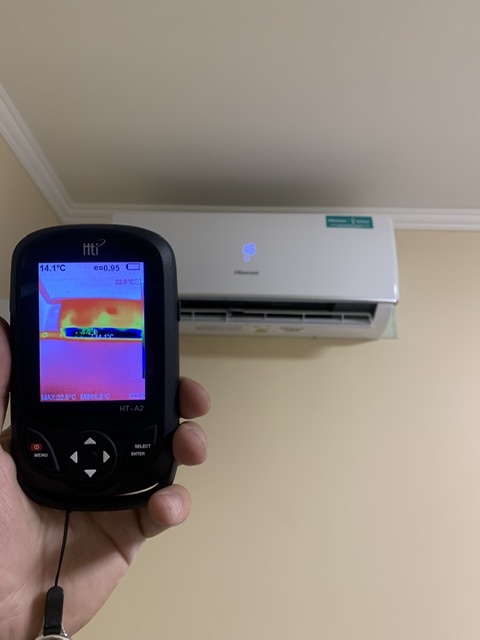

11. Тестовый запуск
Проверяется:
- работа во всех режимах (охлаждение, обогрев, вентиляция, осушение);
- отсутствие протечек фреона — течеискателем по всем соединениям;
- разница температур на входе и выходе — 8–12 °C;
- корректность дренажа;
- уровень шума;
- реакция на пульт ДУ;
- работа жалюзи 4D AUTO-Air;
- функция I Feel;
- функция самоочистки;
- авторестарт.
Кондиционер должен проработать не менее 20–30 минут. При появлении кода ошибки — диагностика и устранение.
Функции и режимы Hisense AS-09UW4RYDDB05
Сплит-система Hisense работает в режимах: охлаждение, обогрев, вентиляция и осушение.
Ключевые функции:
- 4D AUTO-Air — автоматическое управление горизонтальными и вертикальными жалюзи с пульта ДУ.
- I Feel — датчик температуры встроен в пульт ДУ. Кондиционер поддерживает комфортную температуру в зоне нахождения пользователя.
- Smart — автоматический режим работы в зависимости от температуры в помещении.
- Super — режим быстрого охлаждения/обогрева на максимальной мощности.
- Sleep — плавное изменение температуры и снижение скорости вентилятора для комфортного сна.
- Dimmer — приглушение яркости дисплея для ночного режима.
- Самоочистка — после выключения вентилятор просушивает испаритель, предотвращая образование плесени.
- Smart Defrost — интеллектуальная защита теплообменника наружного блока при обогреве.
- Самодиагностика — автоматическое определение неисправностей с кодом ошибки на дисплее.
- Индикация утечки хладагента — код ошибки на дисплее при потере фреона.
- Авторестарт — восстановление настроек после сбоя электропитания.
- Таймер на 24 часа — программирование включения и отключения.
- Двустороннее подключение дренажа — слева и справа.
- Двойная шумоизоляция компрессора — снижение уровня шума наружного блока.
- Антикоррозийное покрытие теплообменника наружного блока.
Фильтры:
- ULTRA Hi Density — фильтр высокой очистки, удаляет более 90% пыли и частиц из воздуха.
- Silver Ion — ионы серебра подавляют размножение бактерий.
- Фотокаталитический — разлагает органические соединения и запахи под действием УФ-излучения.
Сколько времени занимает замена на старую трассу
| Этап | Время |
|---|---|
| Осмотр старой трассы, оценка | 20–30 минут |
| Откачка фреона R22 из Panasonic | 20–30 минут |
| Демонтаж внутреннего блока Panasonic | 20 минут |
| Демонтаж наружного блока Panasonic (с альпинистом) | 45–90 минут |
| Промывка контура растворителем | 30–45 минут |
| Продувка азотом | 10–15 минут |
| Демонтаж старой монтажной пластины | 10 минут |
| Установка новой монтажной пластины Hisense | 20 минут |
| Подключение внутреннего блока к старой трассе (вальцовка) | 30–45 минут |
| Электроподключение | 20 минут |
| Установка наружного блока Hisense (с альпинистом) | 45–90 минут |
| Вакуумирование (удлинённое) | 30–40 минут |
| Выпуск R32 из наружного блока | 10 минут |
| Тестовый запуск | 20–30 минут |
| Уборка, вывоз старого оборудования | 20 минут |
| Итого | 4,5–7 часов |
Актуальные цены на замену на старую трассу в Москве (2026)
Демонтаж старого кондиционера
| Услуга | Стоимость |
|---|---|
| Демонтаж кондиционера 07 (с откачкой R22 для утилизации) | 4 000 – 7 000 ₽ |
| Демонтаж наружного блока альпинистом | +3 000 – 7 000 ₽ |
| Демонтаж кронштейнов с фасада | 1 500 – 3 500 ₽ |
| Вывоз и утилизация старого кондиционера | 1 000 – 3 000 ₽ |
| Утилизация фреона R22 | 1 000 – 2 000 ₽ |
Монтаж на старую трассу
| Услуга | Стоимость |
|---|---|
| Монтаж на готовую трассу 07–09 (без прокладки новых труб) | 5 000 – 8 000 ₽ |
| Монтаж на старую трассу с промывкой контура | 8 000 – 12 000 ₽ |
| Монтаж на старую трассу + альпинист | 11 000 – 19 000 ₽ |
| Замена дренажного шланга | 500 – 1 500 ₽ |
| Замена межблочного кабеля | 1 000 – 2 500 ₽ |
| Замена теплоизоляции (погонный метр) | 200 – 500 ₽ / м |
| Замена кронштейнов | 1 500 – 3 500 ₽ |
Комплексная замена (демонтаж + монтаж на старую трассу)
| Услуга | Стоимость |
|---|---|
| Замена 07→09 на старую трассу (без альпиниста) | от 12 000 – 19 000 ₽ |
| Замена 07→09 на старую трассу + альпинист | от 15 000 – 26 000 ₽ |
| Замена с промывкой контура + альпинист | от 17 000 – 29 000 ₽ |
Для сравнения — замена с прокладкой новой трассы обойдётся на 5 000–10 000 ₽ дороже.
Сравнение: монтаж на старую трассу vs новая трасса
| Параметр | Старая трасса | Новая трасса |
|---|---|---|
| Стоимость монтажа | 5 000 – 12 000 ₽ | 12 900 – 18 000 ₽ |
| Промывка контура | обязательно | не нужна |
| Вакуумирование | 30–40 минут | 20–30 минут |
| Риск для компрессора | повышенный (остатки масла R22) | минимальный |
| Гарантия производителя | может быть ограничена | полная |
| Срок службы | потенциально меньше | расчётный |
| Время работ | 4,5–7 часов | 4–6 часов |
Заправка фреоном R32
| Услуга | Стоимость |
|---|---|
| Фреон R32 — стоимость хладагента | 500 – 1 000 ₽ / 100 г |
| Дозаправка (при длине трассы более 5 м) | 2 000 – 4 500 ₽ |
| Полная перезаправка с вакуумированием (при утечке) | 3 500 – 7 000 ₽ |
| Поиск и устранение утечки + заправка | 6 000 – 9 000 ₽ |
При монтаже на старую трассу до 5 м используется заводская заправка 450 г R32 — дополнительная заправка не требуется.
Дополнительные работы
| Услуга | Стоимость |
|---|---|
| Промывка фреонового контура растворителем | 3 000 – 6 000 ₽ |
| Продувка азотом | 1 000 – 2 500 ₽ |
| Высотные работы (промышленный альпинизм) | 3 000 – 10 000 ₽ |
| Автовышка / тур | 3 000 – 6 000 ₽ |
| Установка отдельного автомата 10 А в электрощите | 2 000 – 4 000 ₽ |
| Пайка вставки при повреждении старой трубы (1 стык) | 800 – 2 000 ₽ |
Сервисное обслуживание (ТО)
| Услуга | Стоимость |
|---|---|
| Комплексное ТО настенного кондиционера | 3 000 – 6 000 ₽ |
| Глубокая чистка с разбором блока + дезинфекция | 5 500 – 8 500 ₽ |
| Диагностика с выездом | 1 500 – 3 000 ₽ |
Что может пойти не так при монтаже на старую трассу
| Проблема | Причина | Что делать |
|---|---|---|
| Трещина при развальцовке | Медные трубы стали хрупкими за 15 лет | Отрезать повреждённый участок, заново развальцевать; если не хватает длины — вставка с пайкой |
| Микротечь после затяжки | Неровность старой трубы, окалина на штуцере | Перевальцовка, замена шайбы, при невозможности — пайка |
| Кондиционер не охлаждает после запуска | Остатки минерального масла R22 в контуре мешают циркуляции R32 | Промывка повторно, при невозможности — замена труб |
| Код ошибки инверторного модуля | Влага в контуре, кислоты от реакции POE-масла с водой | Вакуумирование повторно, диагностика платы |
| Компрессор вышел из строя через 1–2 сезона | Остатки минерального масла в трубах закоксовались | Замена компрессора (по гарантии — если признана; без гарантии — 15 000–40 000 ₽) |
Рекомендации при монтаже на старую трассу
До монтажа:
- получить согласие владельца на монтаж с предупреждением о рисках — письменно;
- осмотреть трубы на предмет заломов и трещин;
- проверить совпадение диаметров;
- оценить длину трассы.
При монтаже:
- промыть контур растворителем перед подключением нового блока;
- продуть азотом после промывки;
- вакуумировать не менее 30–40 минут;
- проверить все соединения течеискателем;
- запустить и проконтролировать работу 20–30 минут.
После монтажа:
- провести ТО через 3 месяца после монтажа (раньше обычного) — проверить давление фреона, осмотреть соединения;
- при появлении кода ошибки — немедленно вызвать мастера;
- следить за уровнем шума компрессора и температурой воздуха из блока.
Что можно делать самостоятельно
- чистка воздушных фильтров — раз в 2 недели: открыть панель, извлечь фильтры, промыть или пропылесосить, высушить, установить обратно;
- чистка фильтра ULTRA Hi Density — раз в месяц: пропылесосить, при сильном загрязнении — промыть;
- чистка фильтров Silver Ion и фотокаталитического — раз в 3–6 месяцев: пропылесосить, при потере эффективности — заменить;
- чистка лицевой панели — протереть мягкой тканью, смоченной водой, просушить;
- замена батареек в пульте — AAA, LR03;
- проверка дренажа — при работе в режиме охлаждения конденсат должен свободно стекать;
- мониторинг работы — при снижении производительности, появлении шума или кода ошибки — вызвать мастера.
аказать замену кондиционера на Кировоградской, 10 корп. 2
Компания «МонтажМастер» выполняет демонтаж старых кондиционеров и монтаж новых сплит-систем на существующие трассы в Москве и Московской области, в том числе по адресу ул. Кировоградская, 10 корп. 2 (район Чертаново Северное, ЮАО).
Что мы предлагаем:
- демонтаж старого кондиционера Panasonic с откачкой и утилизацией фреона R22;
- осмотр и оценку существующей трассы;
- промывку фреонового контура растворителем с продувкой азотом;
- монтаж инверторной сплит-системы Hisense на R32 на старую трассу;
- замену дренажного шланга, кабеля и теплоизоляции при необходимости;
- удлинённое вакуумирование (30–40 минут);
- высотные работы с промышленным альпинистом;
- вывоз и утилизацию старого оборудования;
- письменное предупреждение о рисках монтажа на старую трассу при переходе R22 → R32;
- гарантию на монтажные работы.
Выезд по Южному административному округу и всей Москве. Опыт работы с заменой кондиционеров на существующие трассы, промывкой контуров и переходом с R22 на R32 и R410A.
Свяжитесь с нами:
- Телефон: +7 (495) 644-88-40, +7 (916) 397-51-31
- E-mail:info@vent-master.ru
