Демонтаж плат управления hitachi orzk80502a, orzk21373a
Демонтаж платы управления кондиционера Hitachi ORZK80502A, ORZK21373A
Плата управления — центральный электронный модуль кондиционера Hitachi, координирующий работу компрессора, вентиляторов, термодатчиков, жалюзи и дренажной помпы. В настенных сплит-системах Hitachi устанавливаются две платы: во внутреннем блоке — плата управления индикацией, приёмом сигнала с пульта и работой вентилятора; в наружном блоке — плата управления компрессором и четырёхходовым клапаном. В инверторных моделях наружный блок дополнительно оснащён силовым IPM-модулем с электролитическими конденсаторами.
Платы управления Hitachi, применяемые в настенных сплит-системах, идентифицируются по заводским артикулам на шильдике. Наиболее распространённые — ORZK80502A (плата внутреннего блока, заводской номер PMRAS-5182CH 009) и ORZK21373A. Эти модули устанавливаются в бытовых сплит-системах Hitachi серии RAS/RAC мощностью от 2,0 до 3,5 кВт. Оригинальные платы производятся в Японии и Юго-Восточной Азии по заказу Hitachi.
Выход платы из строя — одна из самых частых неисправностей кондиционеров Hitachi после 4–6 лет эксплуатации. Скачки напряжения, попадание влаги, естественное старение электронных компонентов — всё это приводит к отказу платы. Демонтаж платы — первый и обязательный этап диагностики и ремонта.
Наша компания «МонтажМастер» выполняет демонтаж, диагностику, ремонт и замену плат управления кондиционеров Hitachi в Москве и Московской области.
Признаки неисправности платы управления Hitachi
Плата управления редко выходит из строя мгновенно — обычно ей предшествуют симптомы, которые можно заметить до полного отказа.
Внутренний блок:

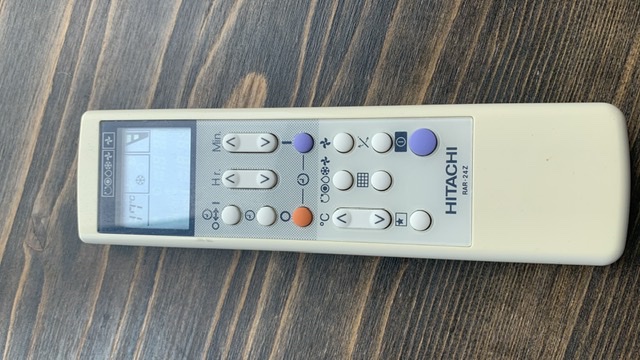

- кондиционер не включается с пульта — пульт исправен (батарейки целы, ИК-диод светит), но плата не реагирует на сигнал. Возможно, сгорел ИК-приёмник, трансформатор или микроконтроллер на плате;
- дисплей не загорается или мигает — нарушение питания платы, перегорание предохранителя, деградация стабилизатора напряжения;
- на дисплее появляется код ошибки — система самодиагностики фиксирует сбой платы или связанных с ней компонентов;
- жалюзи не двигаются — не работает шаговый мотор или его драйвер на плате;
- вентилятор не вращается или работает на одной скорости — неисправность драйвера двигателя или реле на плате;
- кондиционер включается только вручную, без пульта — отказ ИК-приёмника или его цепи на плате;
- запах горелого из внутреннего блока — перегорел трансформатор, варистор или резистор на плате. Немедленно обесточить!;
- индикатор TIMER мигает непрерывно — код ошибки, часто связанный с платой.
Наружный блок:
- компрессор не запускается, гудит — плата наружного блока не подаёт сигнал на пуск или сгорел пусковой конденсатор;
- код ошибки 02 (наружный блок) — «ошибка PCB», неисправность центральной платы наружного блока;
- код ошибки 13 (наружный блок) — сбой в центральной плате;
- код ошибки 14 (наружный блок) — сбой в силовом модуле (IPM);
- кондиционер не переключается в режим обогрева — плата не управляет четырёхходовым клапаном;
- вентилятор наружного блока не вращается — реле или драйвер вентилятора на плате неисправен.
Причины выхода плат Hitachi из строя
- Скачки напряжения — самая частая причина. Превышение напряжения свыше 250 В пробивает варисторы, трансформаторы, стабилизаторы. В инверторных моделях пробиваются электролитические конденсаторы на шине постоянного тока.
- Попадание влаги — конденсат на плате внутреннего блока при засорении дренажа, дождь на плату наружного блока. Влага вызывает короткое замыкание и коррозию медных дорожек.
- Естественное старение — высыхание электролитических конденсаторов (7–10 лет), деградация транзисторов, окисление контактов разъёмов.
- Перегрев — загрязнённый теплообменник наружного блока повышает температуру внутри корпуса, ускоряет деградацию платы.
- Заводской дефект — холодные пайки, некачественные компоненты. Проявляется в первые 1–2 года эксплуатации.
- Неправильное подключение — перепутанная фазировка межблочного кабеля, неверное напряжение питания.
Коды ошибок Hitachi, связанные с платой
Система самодиагностики Hitachi выводит коды ошибок миганием индикаторов или на дисплей пульта. Для считывания кода нужно направить пульт на внутренний блок и нажать кнопку TEST (CHECK) в течение 5 секунд.
Коды внутреннего блока:
| Код | Описание | Связь с платой |
|---|---|---|
| 01 | Не работает реверсивный клапан / температура носителя не соответствует норме | Плата не управляет клапаном |
| 03 | Нет связи между внутренним и наружным блоками | Обрыв кабеля или неисправность платы |
| 04 | Поломка оборудования, обратить внимание на индикаторы | Сбой платы |
| 08 | Нарушена функция двигателя | Драйвер вентилятора на плате |
| 09 | Нет связи с термистором PCB | Датчик или плата |
| 10 | Вентилятор работает некорректно | Реле или драйвер на плате |
| 13 | PCB не функционирует | Прямое указание на неисправность платы |
Коды наружного блока:
| Код | Описание | Связь с платой |
|---|---|---|
| 02 | Компрессор остановлен, ошибка PCB | Неисправность платы наружного блока |
| 05 | В сети слишком малое напряжение | Проверить питание, затем плату |
| 10 | Сбои напряжения в электрической сети | Стабилизатор на плате |
| 12 | Отказ вентилятора | Реле вентилятора на плате |
| 13 | Сбой в центральной плате | Неисправность платы наружного блока |
| 14 | Сбой в силовом модуле | IPM-модуль (инверторные модели) |
Код 03 — самый частый. Если межблочный кабель цел, а ошибка 03 сохраняется — неисправна плата внутреннего или наружного блока.
Процесс демонтажа платы управления
1. Диагностика и подтверждение неисправности
Мастер выезжает на адрес, проводит первичную диагностику:
- Проверка реакции на пульт ДУ (батарейки, ИК-сигнал).
- Проверка напряжения питания на клеммах внутреннего блока.
- Проверка целостности межблочного кабеля.
- Считывание кода ошибки.
- Визуальный осмотр платы через снятую переднюю панель — следы нагара, вздутые конденсаторы, оплавленные разъёмы.
Если визуальный осмотр не даёт однозначного ответа, мастер измеряет напряжение на плате: после предохранителя, после трансформатора, на выходе стабилизатора. Обрыв первичной обмотки трансформатора — частая причина полного отказа платы.
2. Отключение питания
Кондиционер обесточивается автоматом в электрощите. Мастер проверяет отсутствие напряжения на клеммах. Конденсаторы на плате могут сохранять заряд до 30 минут после отключения — перед касанием компонентов мастер разряжает их через резистор 20 кОм.
3. Демонтаж передней панели внутреннего блока
Для доступа к плате внутреннего блока Hitachi:
- Открывается откидная передняя панель.
- Снимаются воздушные фильтры.
- Отщёлкивается передняя крышка корпуса — крепления на защёлках по верхнему и нижнему краю.
- Отвинчиваются саморезы под декоративными заглушками.
- Снимается верхняя часть корпуса внутреннего блока.

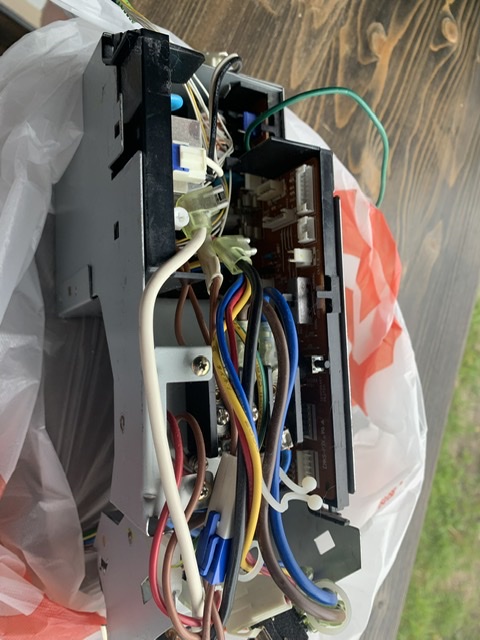

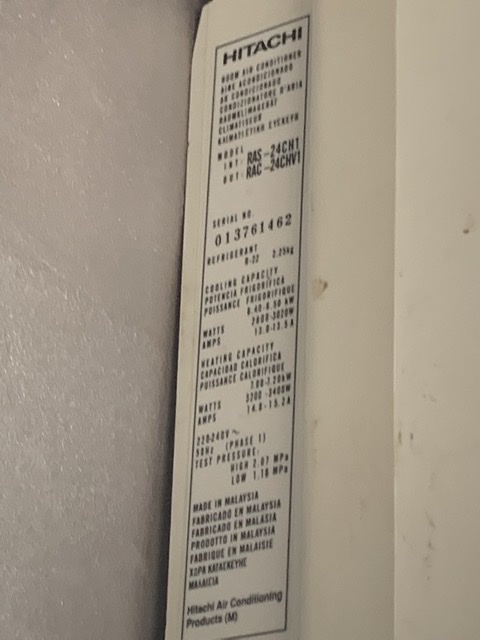

Плата управления расположена за корпусом, в пластиковом лотке с направляющими. В некоторых моделях Hitachi доступ к плате ограничен — блочный монтаж требует снятия корпуса целиком.

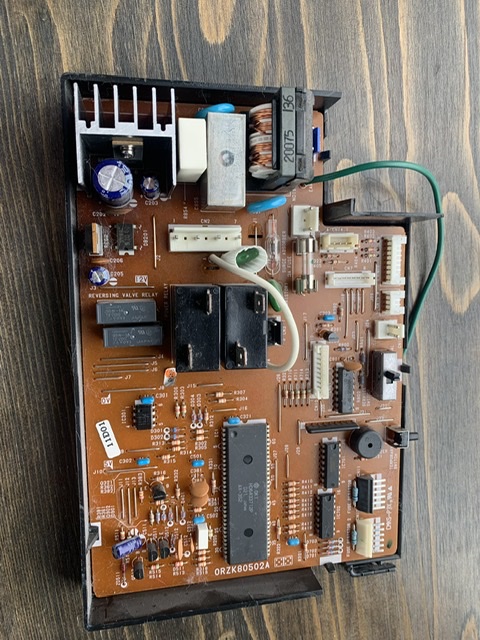

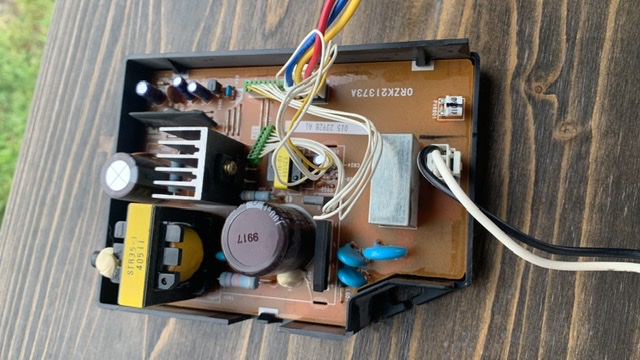

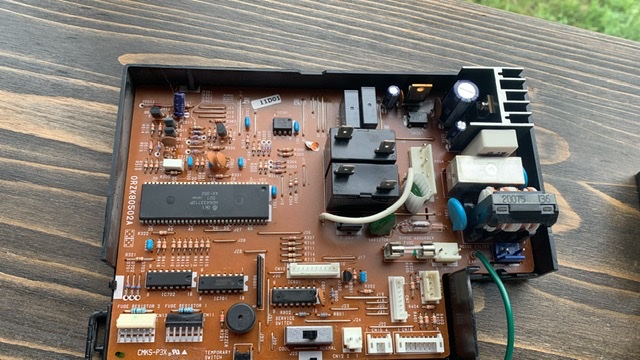

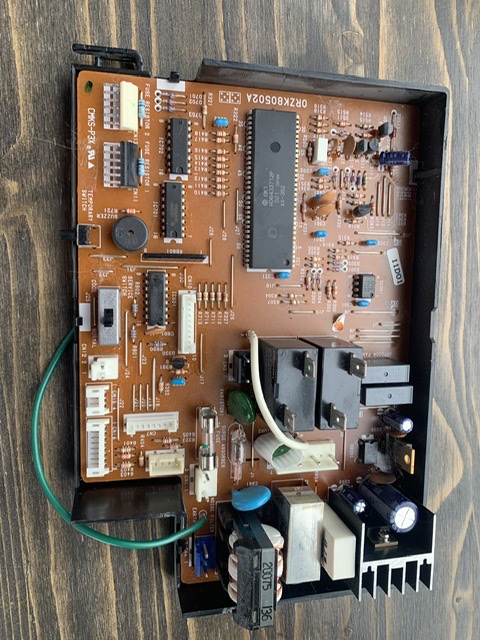

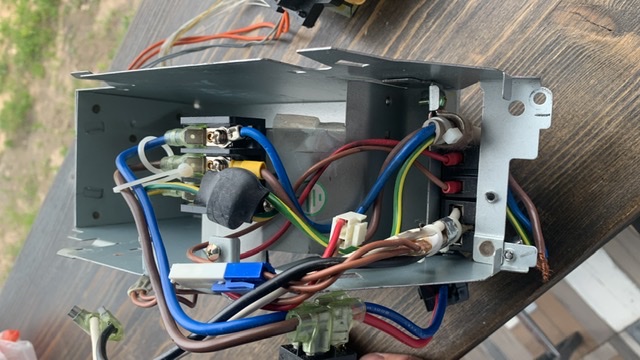

4. Демонтаж платы ORZK80502A / ORZK21373A
- Фотографирование схемы подключения — мастер фотографирует положение всех разъёмов и кабелей перед отсоединением. Это критически важно: неправильное подключение при сборке приведёт к повторному выходу платы из строя.
- Отсоединение разъёмов — поочерёдно отсоединяются:
- Кабель электропитания (220 В).
- Межблочный кабель связи.
- Кабель датчика температуры.
- Кабель шагового мотора жалюзи.
- Кабель двигателя вентилятора.

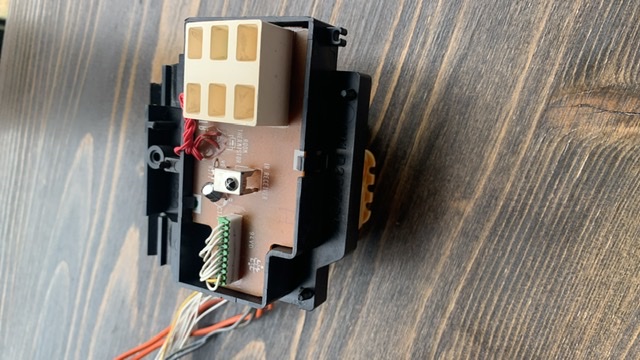

- Кабель ИК-приёмника.
- Кабель дисплея/индикации.
- Отвинчивание крепежа — плата крепится в лотке саморезами или пластиковыми защёлками.
- Извлечение платы — плата аккуратно извлекается из направляющих. Не тянуть за компоненты — хрупкие выводы транзисторов и конденсаторов могут отломиться.
5. Диагностика снятой платы
Снятая плата диагностируется на рабочем столе мастера:
- Визуальный осмотр под лупой — холодные пайки, микротрещины, следы нагара, окисление.
- Замер сопротивления — прозвонка цепей мультиметром: предохранитель, трансформатор, диодный мост, стабилизатор, варистор.
- Проверка электролитических конденсаторов — замер ёмкости и ESR (эквивалентного последовательного сопротивления). Вздутые конденсаторы заменяются обязательно.
- Проверка силовых транзисторов — замер сопротивления переходов, проверка на пробой.

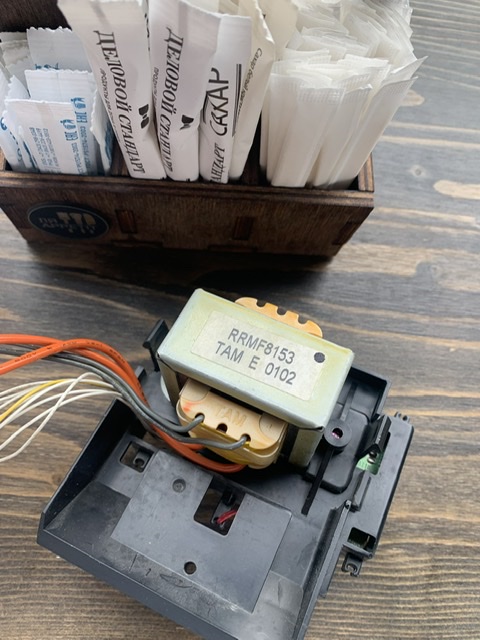

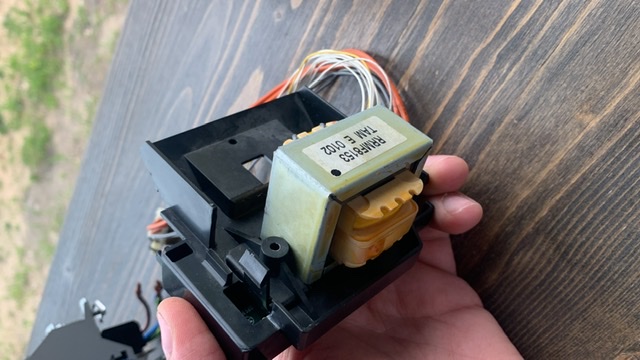

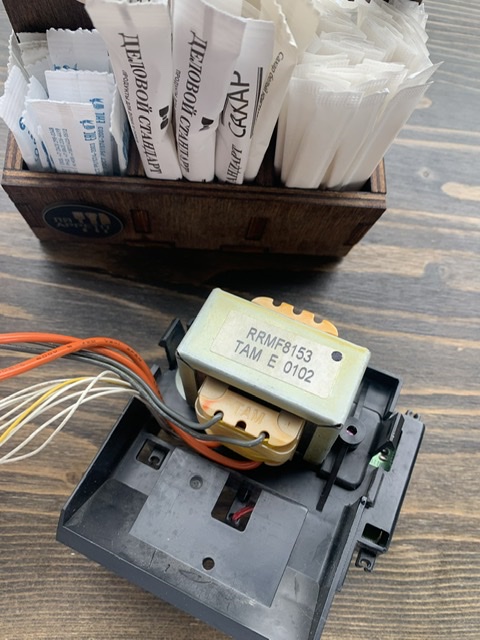

- Проверка трансформатора — замер сопротивления первичной и вторичной обмоток. Обрыв первичной обмотки трансформатора BD-5-10 — частая неисправность после скачка напряжения.
6. Ремонт или замена
По результатам диагностики принимается решение:
Ремонт платы — если повреждены отдельные компоненты, а микроконтроллер и плата целы:
- Замена предохранителя.
- Замена варистора.
- Замена трансформатора.
- Замена электролитических конденсаторов.
- Замена стабилизатора напряжения.
- Замена силовых транзисторов.
- Восстановление медных дорожек пайкой.
- Чистка платы от окислов изопропиловым спиртом.
Замена платы — если микроконтроллер сгорел, плата многослойная с внутренними повреждениями, или стоимость ремонта превышает стоимость новой платы:
- Подбор оригинальной платы по заводскому артикулу (ORZK80502A, ORZK21373A и др.).
- При отсутствии оригинала — подбор совместимого аналога от проверенных производителей (Lecotop и др.).
- Программирование платы под конкретную модель кондиционера.
- Установка в лоток, подключение разъёмов по ранее сделанным фотографиям.
7. Установка платы и проверка
- Плата устанавливается в направляющие, фиксируется саморезами.
- Все разъёмы подключаются по схеме, сфотографированной при демонтаже.
- Устанавливается корпус внутреннего блока в обратной последовательности.
- Подключается питание.
- Кондиционер тестируется во всех режимах: включение с пульта, охлаждение (замер разницы температур 8–12 °C), обогрев (проверка четырёхходового клапана), работа жалюзи, скорости вентилятора, таймер, авторестарт.
- Считывание кодов ошибок — отсутствие активных ошибок подтверждает исправность.
Частые компоненты, требующие замены на платах Hitachi
| Компонент | Симптом неисправности | Стоимость замены |
|---|---|---|
| Предохранитель | Плата не работает, нет индикации | от 500 ₽ + запчасть |
| Варистор | Сгорел после скачка напряжения, видны следы нагара | от 800 ₽ + запчасть |
| Трансформатор BD-5-10 | Плата не работает, первичная обмотка в обрыве | от 1 500 ₽ + запчасть |
| Электролитический конденсатор | Вздут, сбои при запуске, код ошибки | от 800 ₽ за штуку + запчасть |
| Стабилизатор напряжения | Нестабильная работа, сброс настроек | от 1 000 ₽ + запчасть |
| Силовой транзистор (IPM) | Код 14, инвертор не запускается | от 2 500 ₽ + запчасть |
| ИК-приёмник | Не реагирует на пульт | от 800 ₽ + запчасть |
| Реле вентилятора | Вентилятор не работает | от 1 200 ₽ + запчасть |
| Шаговый мотор жалюзи (драйвер на плате) | Жалюзи не двигаются | от 1 500 ₽ + запчасть |
Стоимость демонтажа, ремонта и замены платы Hitachi
Цены по московскому рынку на сентябрь 2026 года:
| Услуга | Стоимость |
|---|---|
| Выезд мастера и диагностика | бесплатно при ремонте / 2 000 ₽ отдельно |
| Диагностика платы мультиметром на месте | входит в стоимость |
| Разборка корпуса внутреннего блока для доступа к плате | от 1 500 ₽ |
| Демонтаж платы управления внутреннего блока | от 2 500 ₽ |
| Демонтаж платы управления наружного блока | от 3 500 ₽ |
| Диагностика снятой платы (с прозвонкой цепей) | от 1 500 ₽ |
| Ремонт платы внутреннего блока (замена компонентов) | от 2 500 ₽ + запчасти |
| Ремонт платы наружного блока | от 3 500 ₽ + запчасти |
| Ремонт инверторной платы (замена IPM, конденсаторов) | от 5 500 ₽ + запчасти |
| Замена платы управления внутреннего блока | от 3 500 ₽ + запчасть |
| Замена платы управления наружного блока | от 5 000 ₽ + запчасть |
| Программирование новой платы | от 1 500 ₽ |
| Установка платы и проверка работы | входит в стоимость ремонта/замены |
| Оригинальная плата ORZK80502A (внутренний блок) | от 12 000 ₽ |
| Оригинальная плата ORZK21373A | от 12 000 ₽ |
| Аналог платы (Lecotop и др.) | от 5 000 ₽ |
| Высотные работы (для наружного блока) | от 5 500 ₽ |
Точную стоимость мастер называет после диагностики — в зависимости от модели кондиционера, типа неисправности и необходимости замены компонентов или платы целиком.
Особенности демонтажа плат в инверторных моделях Hitachi
В инверторных сплит-системах Hitachi на плате наружного блока установлены:
- IPM-модуль — силовые транзисторы, управляемые микроконтроллером. При перегреве или пробое транзисторов код ошибки 14.
- Электролитические конденсаторы на шине постоянного тока — сглаживают пульсации. Ёмкость от 200 до 1000 мкФ, напряжение 400–450 В DC. Вздутые крышки с насечками — признак деградации.
- Датчик тока — измеряет ток компрессора, передаёт на микроконтроллер. При отказе — неверное управление компрессором.
Демонтаж инверторной платы требует особой осторожности:
- Конденсаторы сохраняют заряд до 30 минут после отключения.
- Силовые транзисторы хрупкие, при ударе могут треснуть кристаллы.
- Многослойная плата имеет внутренние дорожки — перегрев паяльником разрушает их.
- После замены компонентов требуется проверка осциллографом — без него невозможно оценить качество сигналов управления.
Самостоятельная пайка инверторной платы не рекомендуется — цена ошибки составляет стоимость новой платы (от 15 000 ₽).
Особенности демонтажа при ограниченном доступе
Частая проблема при демонтаже платы внутреннего блока — ограниченный доступ. В некоторых случаях строители замуровывают внутренний блок гипсокартоном при отделке потолка и стен, оставляя минимальный доступ спереди. В таких условиях:
- Мастер работает в стеснённых условиях, снятие корпуса занимает больше времени.
- Доступ к разъёмам на задней части платы ограничен.
- Фотографирование схемы подключения затруднено.
При невозможности полноценного демонтажа плата диагностируется на месте — замер напряжения на доступных точках, визуальный осмотр доступных компонентов. Если для полноценного ремонта требуется снятие платы, может потребоваться частичный демонтаж отделки.
Почему демонтаж и ремонт платы должны выполнять специалисты
- Безопасность. Плата управления подключена к сети 220 В. Конденсаторы сохраняют заряд после отключения. Без разрядки через резистор — удар током.
- Точная диагностика. Код ошибки указывает на узел, но не на конкретный компонент. Без мультиметра, осциллографа и опыта невозможно определить, сгорел ли трансформатор, конденсатор, транзистор или микроконтроллер.
- Правильная схема подключения. На плате Hitachi от 6 до 10 разъёмов. Неправильное подключение при сборке — повторный выход платы из строя или повреждение других компонентов.
- Качество пайки. Многослойные платы Hitachi требуют паяльной станции с контролем температуры (300–350 °C) и качественного припоя. Перегрев разрушает медные дорожки — восстановление стоит дороже ремонта.
- Подбор запчастей. Оригинальные платы Hitachi (ORZK80502A, ORZK21373A) стоят от 12 000 ₽ и могут быть недоступны. Аналоги нужно подбирать с учётом совместимости по разъёмам, напряжению и прошивке.
- Программирование. Новая плата может потребовать программирования под конкретную модель кондиционера Hitachi — настройка адресации, мощности, режимов.
- Гарантия. Производитель Hitachi аннулирует гарантию при самостоятельном ремонте платы.
