Компрессорно-конденсаторный блок Clint MHA/K 151 — это мощный промышленный агрегат мощностью охлаждения 45,3 кВт, предназначенный для работы в составе систем центрального кондиционирования зданий. Такие блоки обслуживают торговые центры, офисные комплексы, производственные цеха и другие объекты большой площади, и их простой даже на несколько часов означает дискомфорт для сотен людей. Компания «МонтажМастер» выполняет диагностику и сервисное обслуживание ККБ Clint серии MHA/K в Москве и Московской области. В этой статье расскажем об устройстве агрегата, особенностях обслуживания и типичных неисправностях.
Оборудование

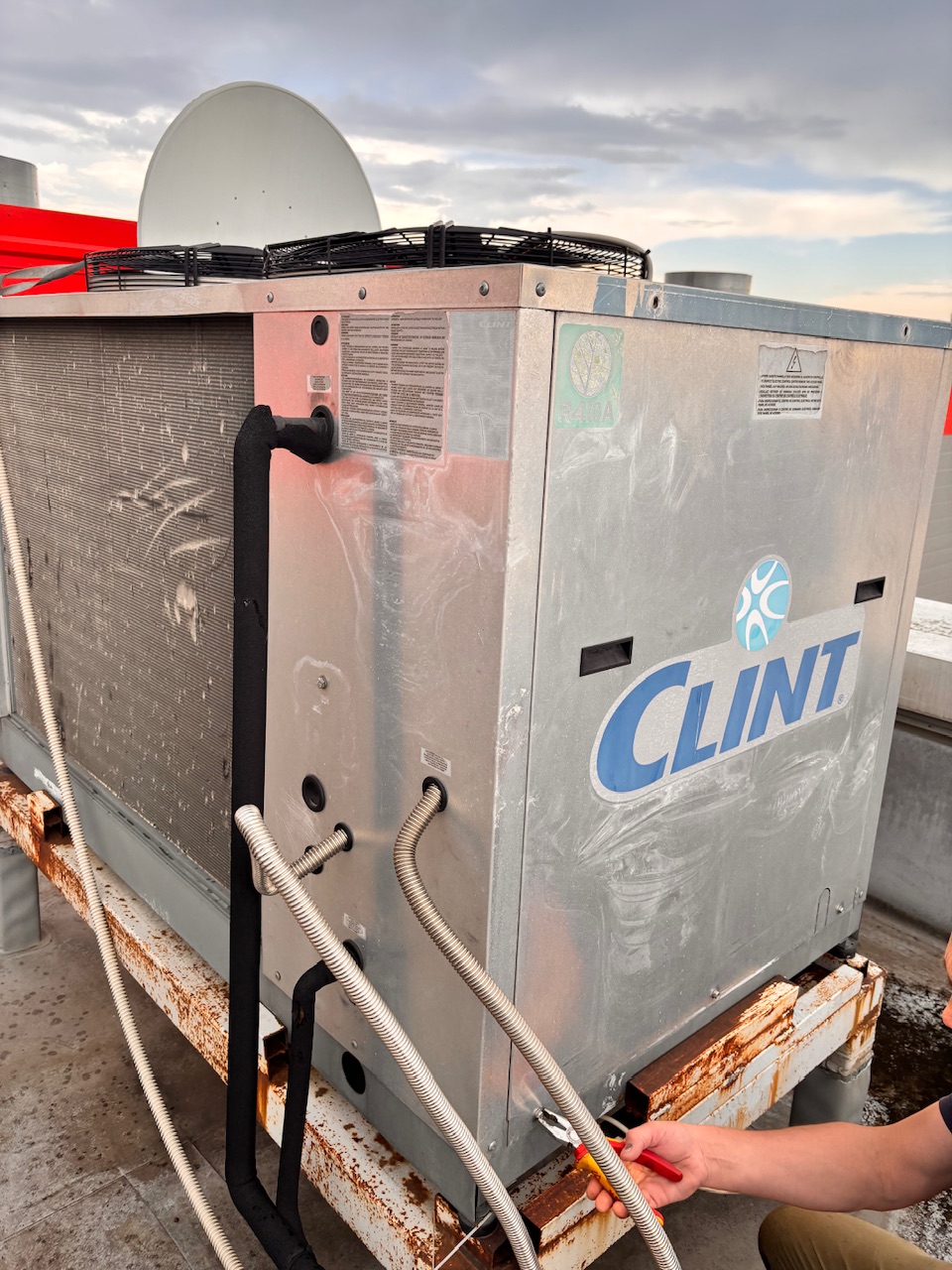

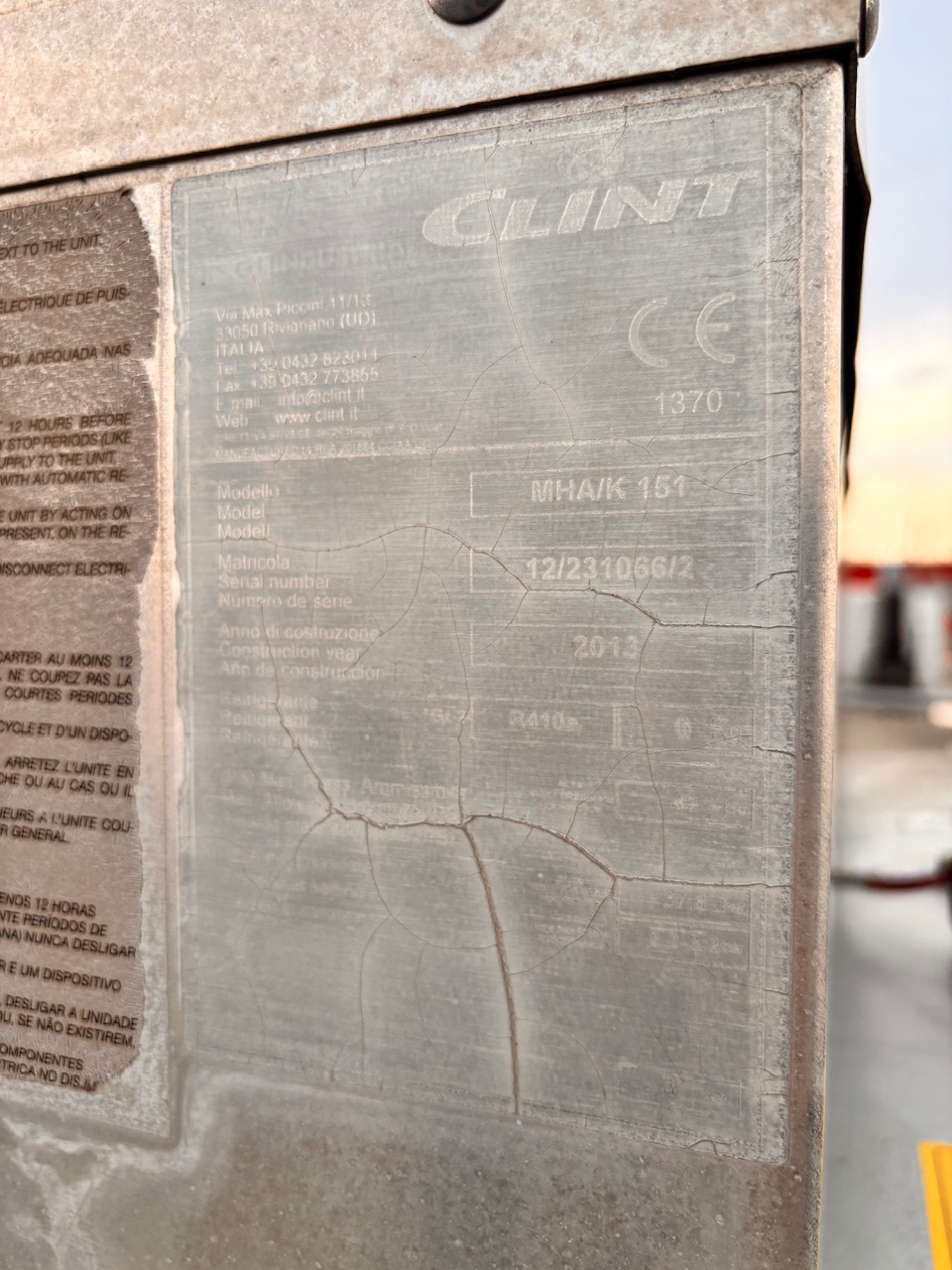

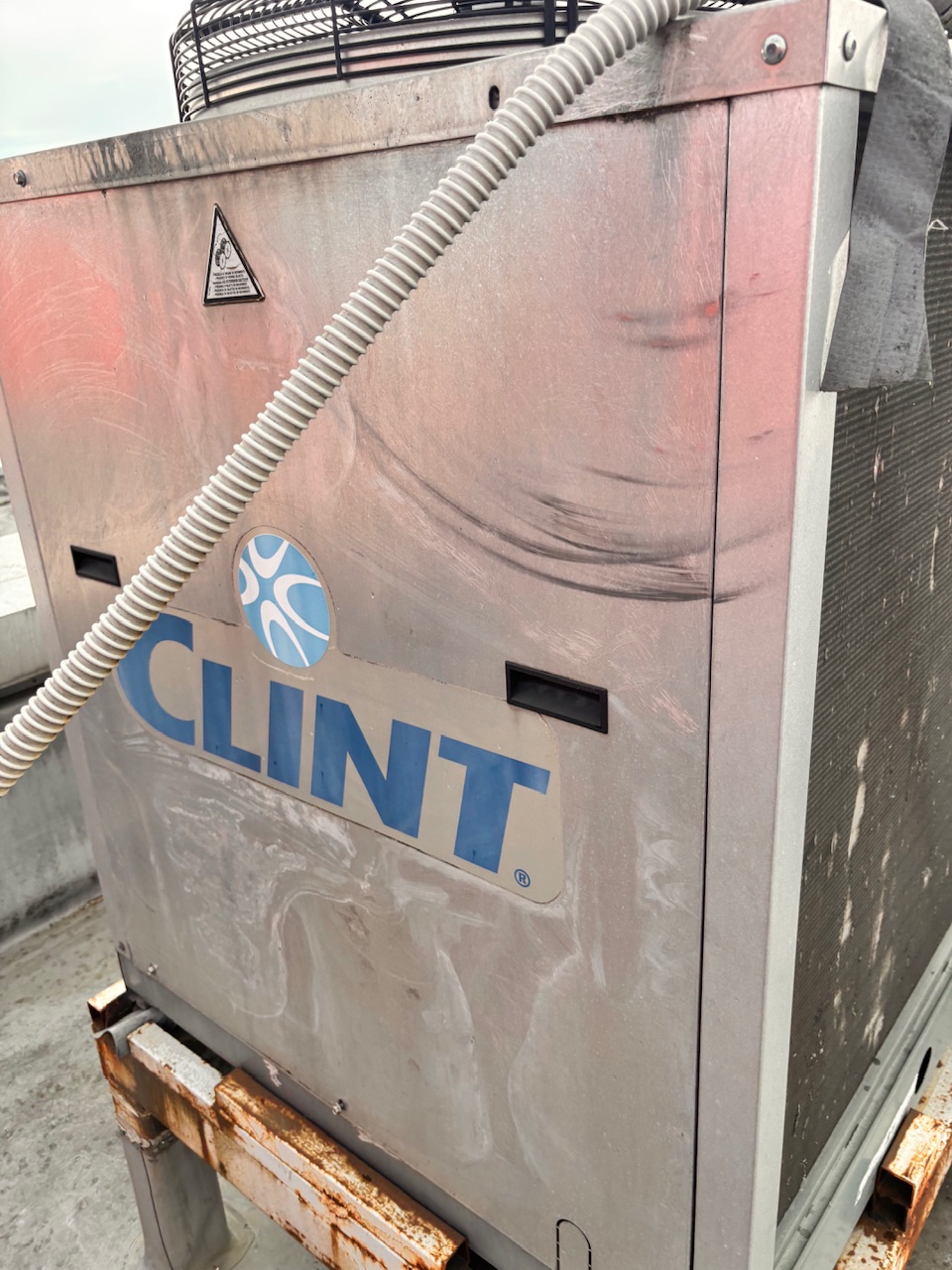

Clint MHA/K 151 — флагманская модель серии MHA/K 31÷151 от итальянского производителя Clint Group. Это компрессорно-конденсаторный блок воздушного охлаждения с осевыми вентиляторами и спиральным (Scroll) компрессором, работающий на хладагенте R410A.
.jpeg)
.jpeg)
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Компрессорно-конденсаторный блок (ККБ) |
| Серия | MHA/K 31÷151 |
| Холодопроизводительность | 45,3 кВт |
| Теплопроизводительность (версия WP) | 51,9 кВт |
| Потребляемая мощность (охлаждение) | 14,2 кВт |
| Потребляемая мощность (обогрев) | 15,2 кВт |
| Хладагент | R410A |
| Компрессор | Scroll (спиральный), 1 шт. |
| Вентиляторы | Осевые, 2 шт. |
| Электропитание | 380–420 В, 3 фазы, 50 Гц |
| Максимальный рабочий ток | 39 А |
| Максимальный пусковой ток | 167 А |
| Уровень звукового давления | 52 дБ(А) |
| Габариты (ШхГхВ) | 1000×1850×1300 мм |
| Транспортный вес | 266 кг |
| Рабочий вес | 271 кг |
| Соединения (всасывание / жидкость) | 28 мм / 12 мм |
| Страна производства | Италия |
| Гарантия производителя | 1 год |
.jpeg)
.jpeg)
.jpeg)

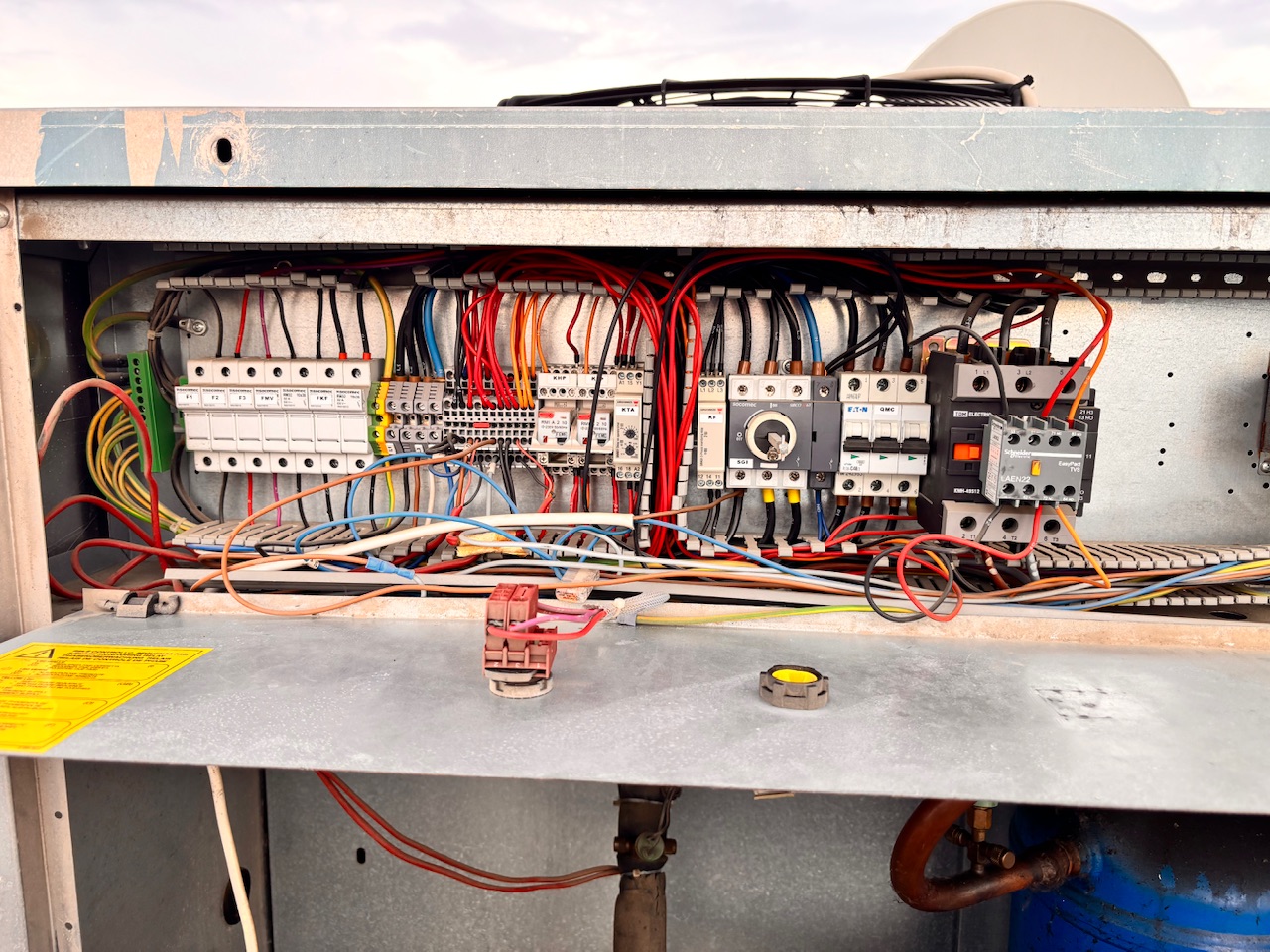

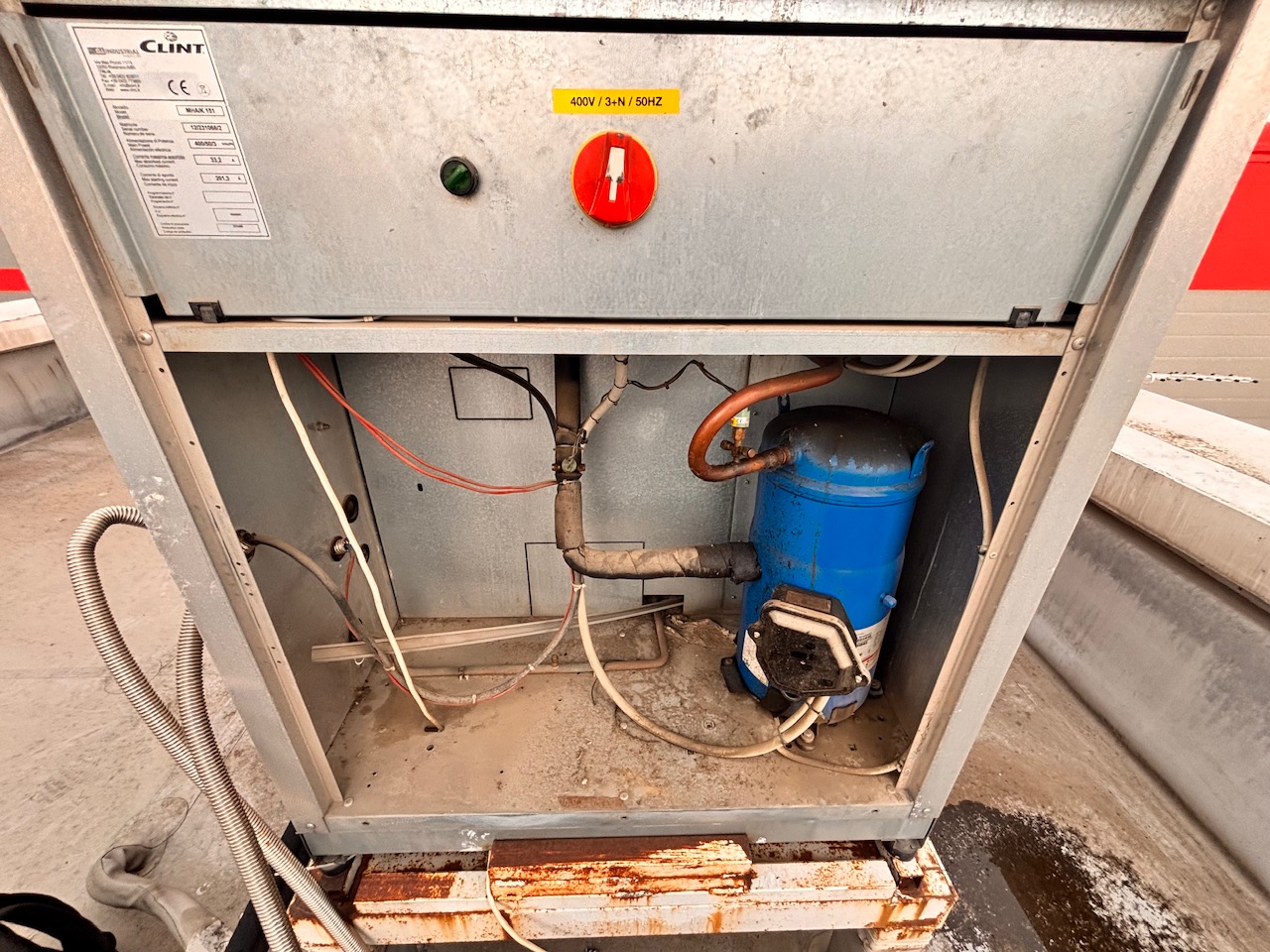

Корпус агрегата выполнен из оцинкованной стали с несущей рамой из сплава Peraluman. Электрический шкаф включает главный выключатель с блокировкой двери, плавкие предохранители, защиту от перегрузки компрессора и вентиляторов, а также микропроцессорную систему управления.
Где применяется Clint MHA/K 151
ККБ MHA/K 151 работает в составе сплит-систем совместно с канальными испарителями или приточными установками. Типичные области применения:
- Торговые центры и супермаркеты — охлаждение торговых залов площадью 800–1200 кв. м
- Офисные и административные здания — централизованное кондиционирование этажей
- Производственные помещения — поддержание температурного режима в цехах
- Серверные и технические помещения — круглосуточное охлаждение оборудования
- Рестораны и объекты общепита — удаление избыточного тепла от кухонного оборудования
.jpeg)
Зачем обслуживать ККБ Clint
Компрессорно-конденсаторный блок — это «сердце» системы кондиционирования. Он работает непрерывно, прокачивая фреон по контуру и отводя тепло на улицу. Без регулярного обслуживания появляются проблемы, которые касаются всего здания:
- Снижение холодопроизводительности. Грязный конденсатор теряет до 30–40% теплоотдачи. Фреон не охлаждается до нужной температуры, и система перестаёт справляться с тепловой нагрузкой — в помещениях становится душно. vent-master.ru
- Перегрев компрессора. При загрязнённом конденсаторе давление конденсации растёт, компрессор работает при повышенных температурах. Это ускоряет износ механических частей и деградацию масла — ресурс компрессора сокращается в 2–3 раза.
- Перерасход электроэнергии. ККБ мощностью 45 кВт при загрязнённом теплообменнике может потреблять на 20–30% больше электричества. За летний сезон это десятки тысяч рублей переплаты.
- Отказ вентиляторов. Пыль и пух на крыльчатках осевых вентиляторов нарушают балансировку, вызывают вибрацию и разрушение подшипников электродвигателей. Замена двигателя осевого вентилятора — дорогостоящий ремонт.
- Утечки фреона. Вибрация, коррозия медных трубок и ослабление вальцовочных соединений приводят к постепенной утечке R410A. Недостаток хладагента перегружает компрессор и снижает эффективность системы.
- Сбои автоматики. Пыль и влага в электрическом шкафу вызывают окисление контактов, ложные срабатывания защит и непредсказуемое поведение микропроцессорной системы управления.
Что входит в диагностику и обслуживание
Диагностика
Диагностика ККБ Clint MHA/K 151 — это первый и обязательный этап, который позволяет оценить состояние всех узлов и выявить скрытые проблемы до того, как они приведут к аварийной остановке.
- Измерение рабочих параметров. Подключение манометрической станции к сервисным портам, измерение давления низкого и высокого давления, сравнение с паспортными значениями для R410A.
- Термометрия. Измерение температуры нагнетания компрессора, температуры жидкой линии, перегрева и переохлаждения хладагента. Отклонения указывают на недостаток фреона, загрязнение конденсатора или неисправность ТРВ.
- Электрические измерения. Проверка напряжения по трём фазам, контроль потребляемого тока компрессора и вентиляторов, измерение сопротивления изоляции. Контроль перекоса фаз — критически важно для трёхфазного оборудования.
- Анализ масла компрессора. Визуальный осмотр масла через смотровое окно (если предусмотрено конструкцией). Тёмное или мутное масло — признак перегрева и деградации. При необходимости — тест масла на кислотность.
- Проверка автоматики. Тестирование микропроцессорного контроллера, проверка уставок защит, тестирование реле высокого и низкого давления, реле протока (для версий с водяным контуром).
- Течеискание. Проверка всех соединений и вальцовочных стыков электронным течеискателем.
.jpeg)
.jpeg)
Обслуживание конденсатора
- Мойка теплообменника. Радиатор из медных труб с алюминиевым оребрением промывается аппаратом высокого давления с применением специализированного очистителя. Направление струи — строго по направлению ламелей, под углом 15–20°, во избежание их заминания.
- Выправка ламелей. Смятые пластины восстанавливаются специальной расчёской-гребёнкой. При повреждении более 30% площади — частичная или полная замена теплообменника.
- Очистка поддона. В реверсивных версиях (WP) предусмотрен дренажный поддон для сбора конденсата в режиме обогрева. Поддон очищается от грязи и дезинфицируется.
Обслуживание вентиляторов
- Очистка крыльчаток от пыли и налёта
- Проверка балансировки и люфта подшипников
- Проверка потребляемого тока электродвигателей
- Осмотр креплений и виброизоляторов

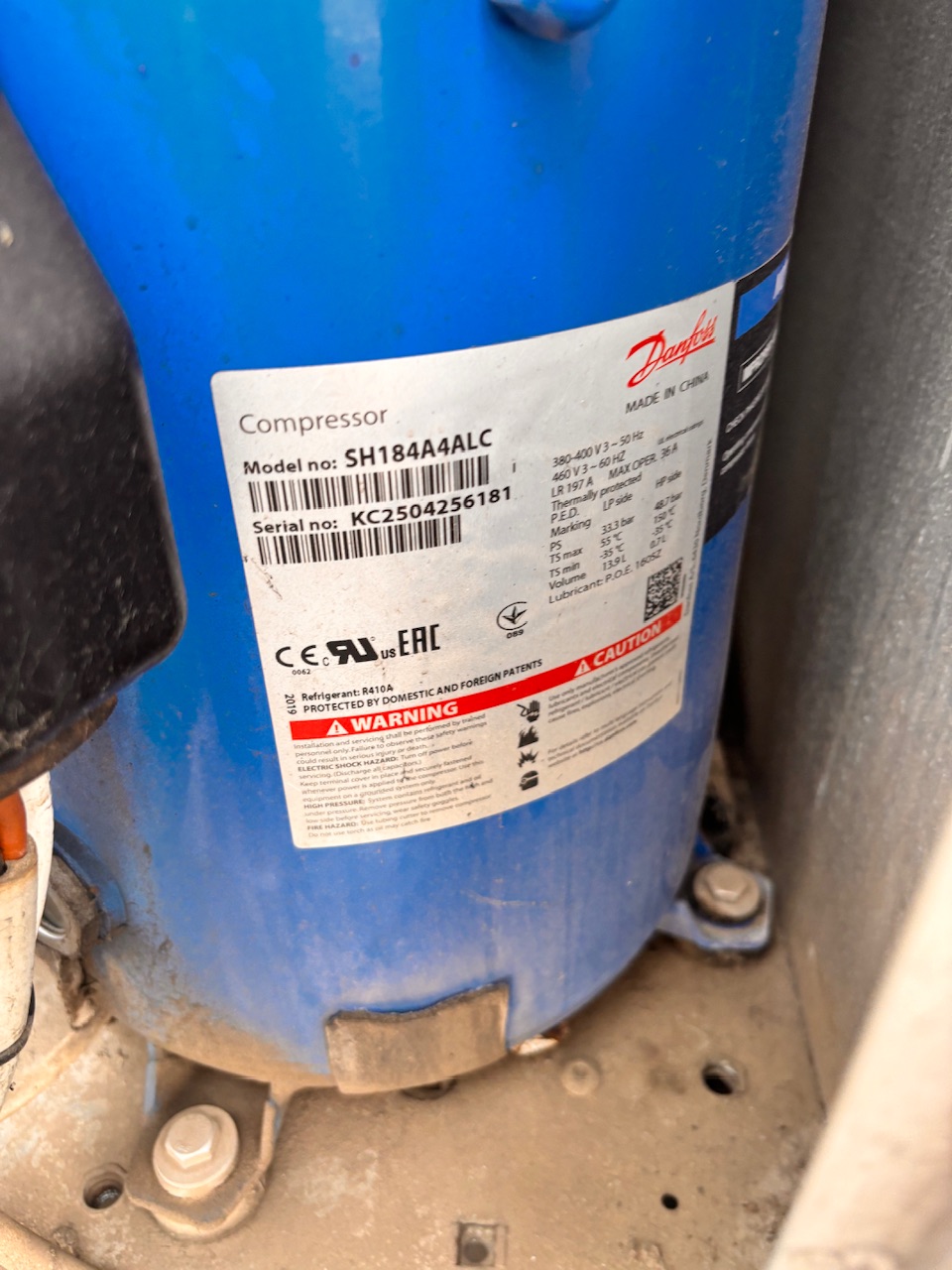

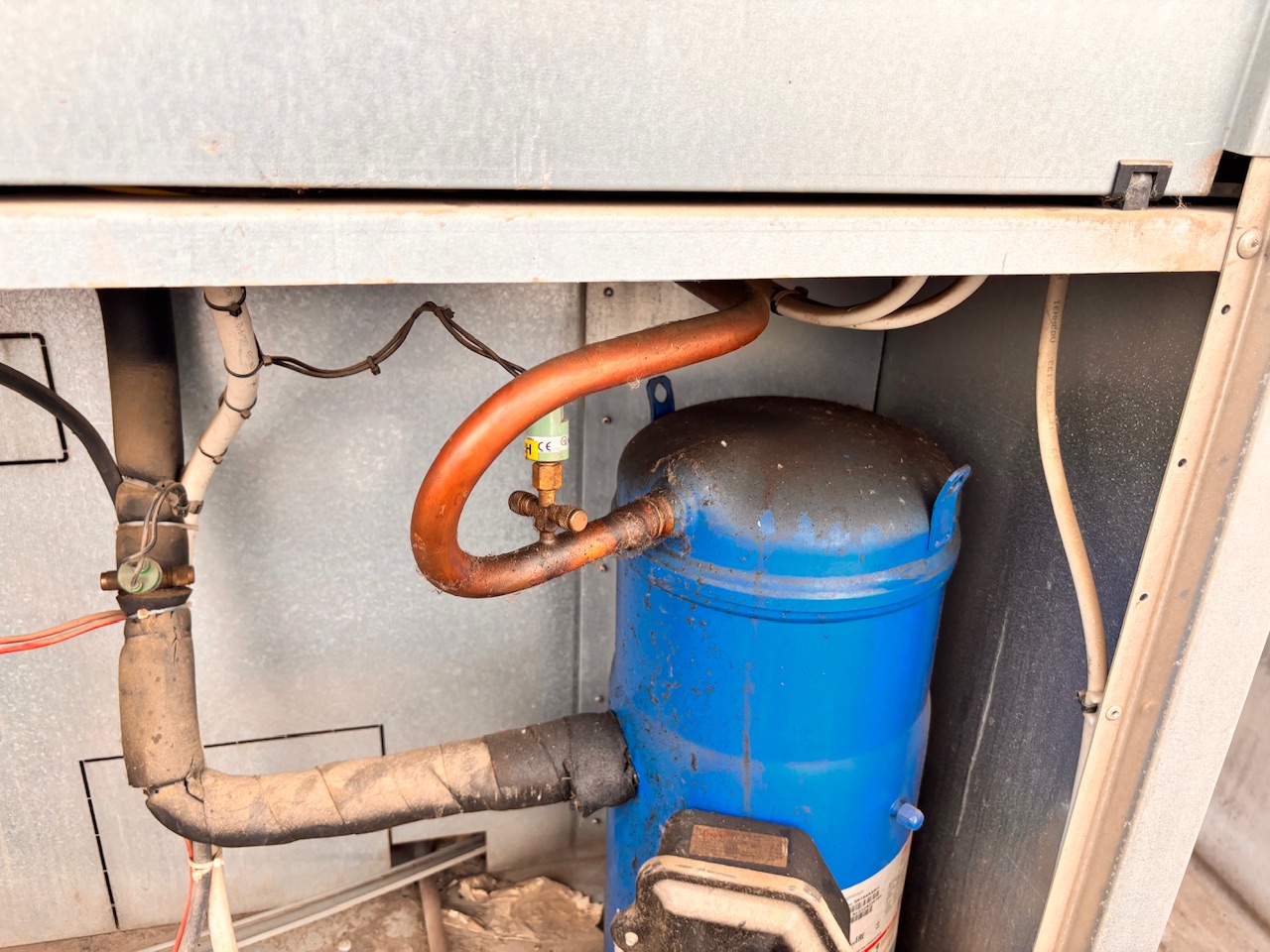

Обслуживание компрессора
- Проверка рабочих шумов и вибрации
- Измерение сопротивления обмоток электродвигателя
- Контроль температуры нагнетания
- Проверка подогревателя картера (crankcase heater) — должен быть исправен для предотвращения гидроудара при пуске после длительного простоя
- Осмотр виброизоляторов компрессора

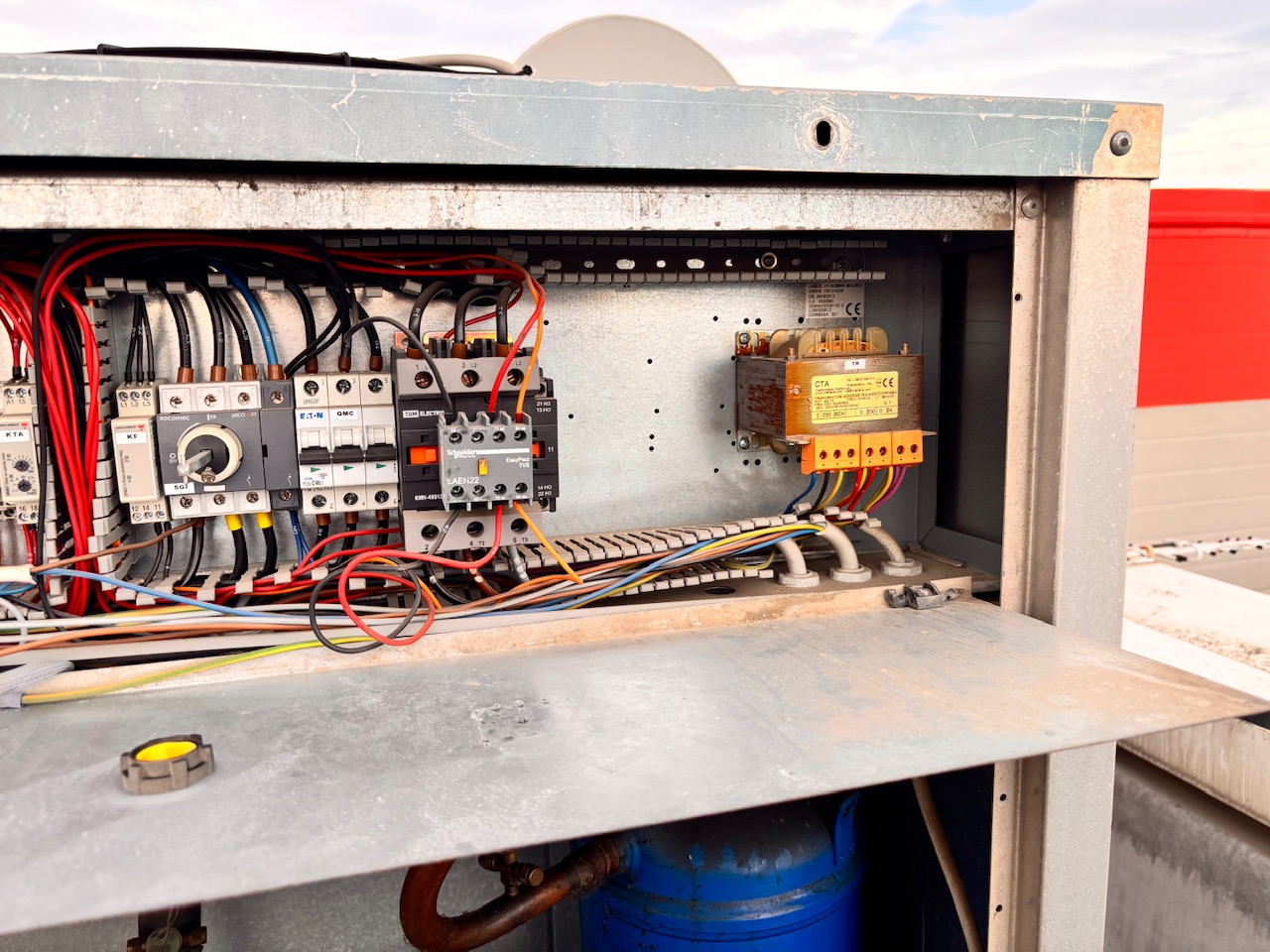

Электрика и автоматика
- Протяжка всех клеммных соединений в электрическом шкафу
- Осмотр контакторов компрессора и вентиляторов — подгар контактов требует замены
- Проверка целостности плавких предохранителей
- Диагностика микропроцессорного контроллера, проверка уставок защит
- Осмотр главного выключателя с блокировкой двери
- Контроль состояния кабелей и изоляции
Фреоновый контур
- Проверка рабочего давления R410A
- Дозаправка при необходимости (по весам, с контролем перегрева и переохлаждения)
- Проверка герметичности течеискателем
- Осмотр фильтра-осушителя — при загрязнении (перепад давления на фильтре) замена
- Проверка ТРВ (терморегулирующего вентиля) на корректность работы
.jpeg)
Типичные неисправности Clint MHA/K 151
| Симптом | Возможная причина | Решение |
|---|---|---|
| Снижение охлаждения, повышенное давление нагнетания | Загрязнение конденсатора, недостаточный воздухообмен | Мойка теплообменника, очистка вентиляторов |
| Компрессор не запускается, срабатывает защита | Неисправность контактора, обрыв обмотки, заклинивание механизма | Диагностика компрессора, замена контактора или компрессора |
| Повышенный шум и вибрация | Износ подшипников вентилятора, дисбаланс крыльчатки | Замена подшипников или двигателя вентилятора |
| Утечка фреона, падение давления | Микротрещины в трубках, ослабление вальцовки | Устранение утечки, перепрессовка, дозаправка |
| Срабатывание реле высокого давления | Перегрев конденсатора, воздух в системе, переизбыток фреона | Мойка, вакуумация, корректировка заправки |
| Срабатывание реле низкого давления | Недостаток фреона, засор фильтра-осушителя, неисправность ТРВ | Дозаправка, замена фильтра, диагностика ТРВ |
| Ошибки на контроллере | Сбой автоматики, окисление контактов, обрыв датчиков | Диагностика контроллера, протяжка контактов, замена датчиков |
Особенности обслуживания ККБ Clint
- Трёхфазное питание. MHA/K 151 подключается к сети 380 В. При обслуживании обязательно контролируется перекос фаз — отклонение напряжения между фазами более 2–3% приводит к перегрузке компрессора. При необходимости рекомендуется установка стабилизатора напряжения.
- Спиральный компрессор Scroll. Не допускает работы в обратном направлении — при неправильном подключении фаз компрессор вращается в обратную сторону и разрушается. После любого вмешательства в электрику проверяется направление вращения.
- Подогреватель картера. Перед пуском компрессора после длительного простоя (более 24 часов) необходимо включить подогреватель картера минимум на 12 часов. Это выпаривает фреон из масла и предотвращает гидроудар.
- Зимняя эксплуатация. При работе на охлаждение при температуре наружного воздуха ниже 0 °C требуется регулятор давления конденсации (опция CC). Без него давление падает, ТРВ перестаёт корректно дозировать хладагент, и производительность системы резко снижается.
- Доступ к оборудованию. ККБ устанавливается на улице — на кровле, балконе илиground-монтаже. Для обслуживания на кровле требуется безопасный доступ. При установке на земле проверяется состояние опор и виброизоляторов.
