Диагностика и ремонт Energolux SAC36C1-A/SAU36U1-A

Диагностика и ремонт кассетного кондиционера Energolux SAC36C1-A/SAU36U1-A

Energolux SAC36C1-A/SAU36U1-A — это кассетная неинверторная сплит-система мощностью 10,6 кВт (36000 BTU), рассчитанная на обслуживание помещений площадью до 100–110 м². Бренд Energolux зарегистрирован в Швейцарии, производство ведётся в Китае. Модель работает на хладагенте R410A, оснащена четырёхпоточной декоративной панелью для равномерного распределения воздуха на 360°, встроенным дренажным насосом с высотой подъёма до 1200 мм, функциями самоочистки, самодиагностики, горячего запуска и режимом I Feel. Питание — трёхфазное 400 В, компрессор GMCC Toshiba, тип управления — on/off. Внутренний блок устанавливается в ячейку подвесного потолка и скрывается за декоративной панелью.

Диагностика кассетного кондиционера отличается от настенных бытовых сплит-систем: помимо холодильного контура и электрики, мастер проверяет дренажный насос, четырёхпоточную панель, трёхфазное подключение и работу вентилятора кассетного блока. Мощность 10,6 кВт и рабочий ток 6,76 А означают, что неисправности затрагивают полупромышленные узлы, а ремонт требует специализированного инструмента и сервисной документации.

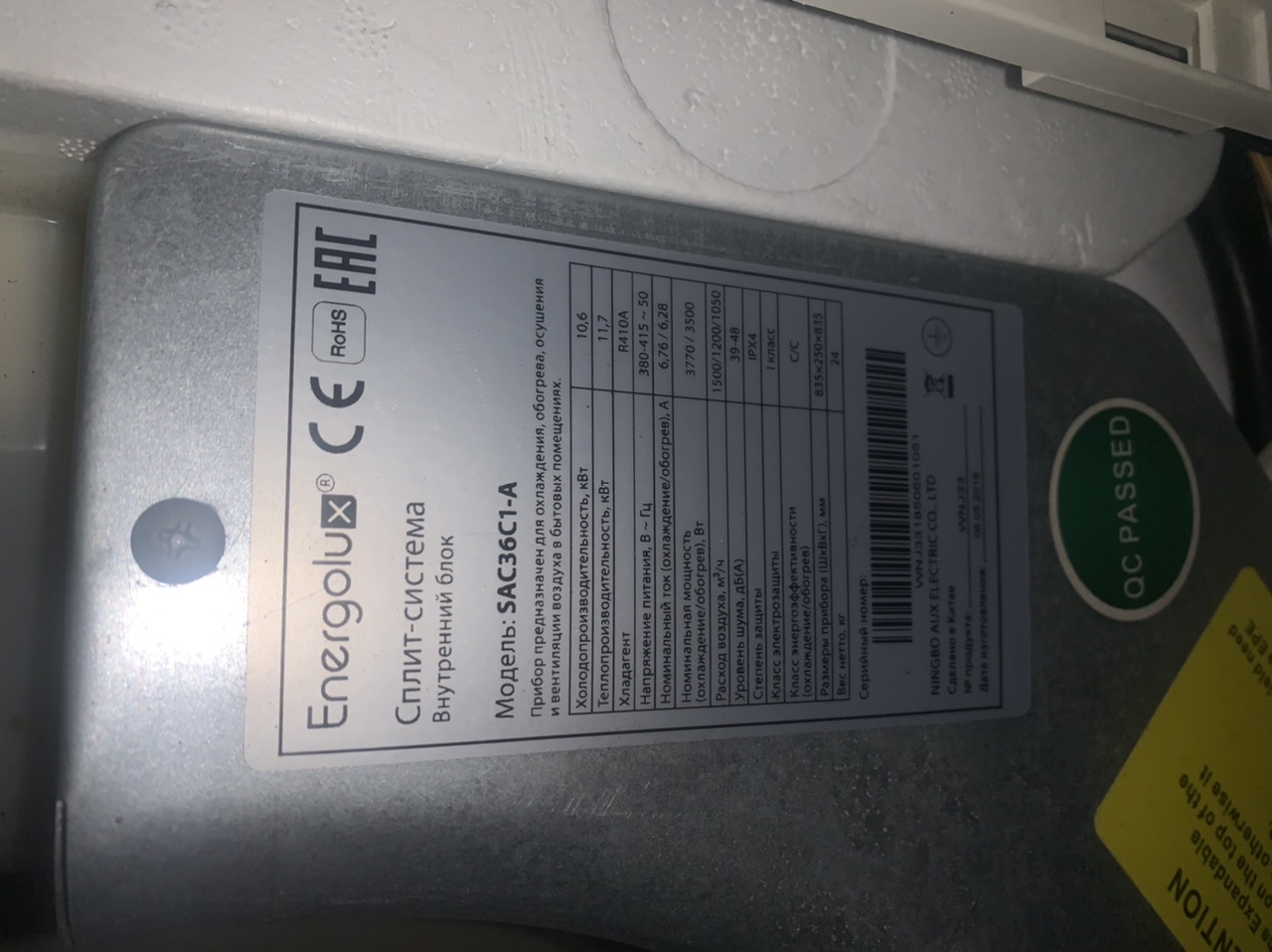

Технические характеристики Energolux SAC36C1-A/SAU36U1-A

Особенности кассетного кондиционера Energolux

Кассетная сплит-система принципиально отличается от настенной:

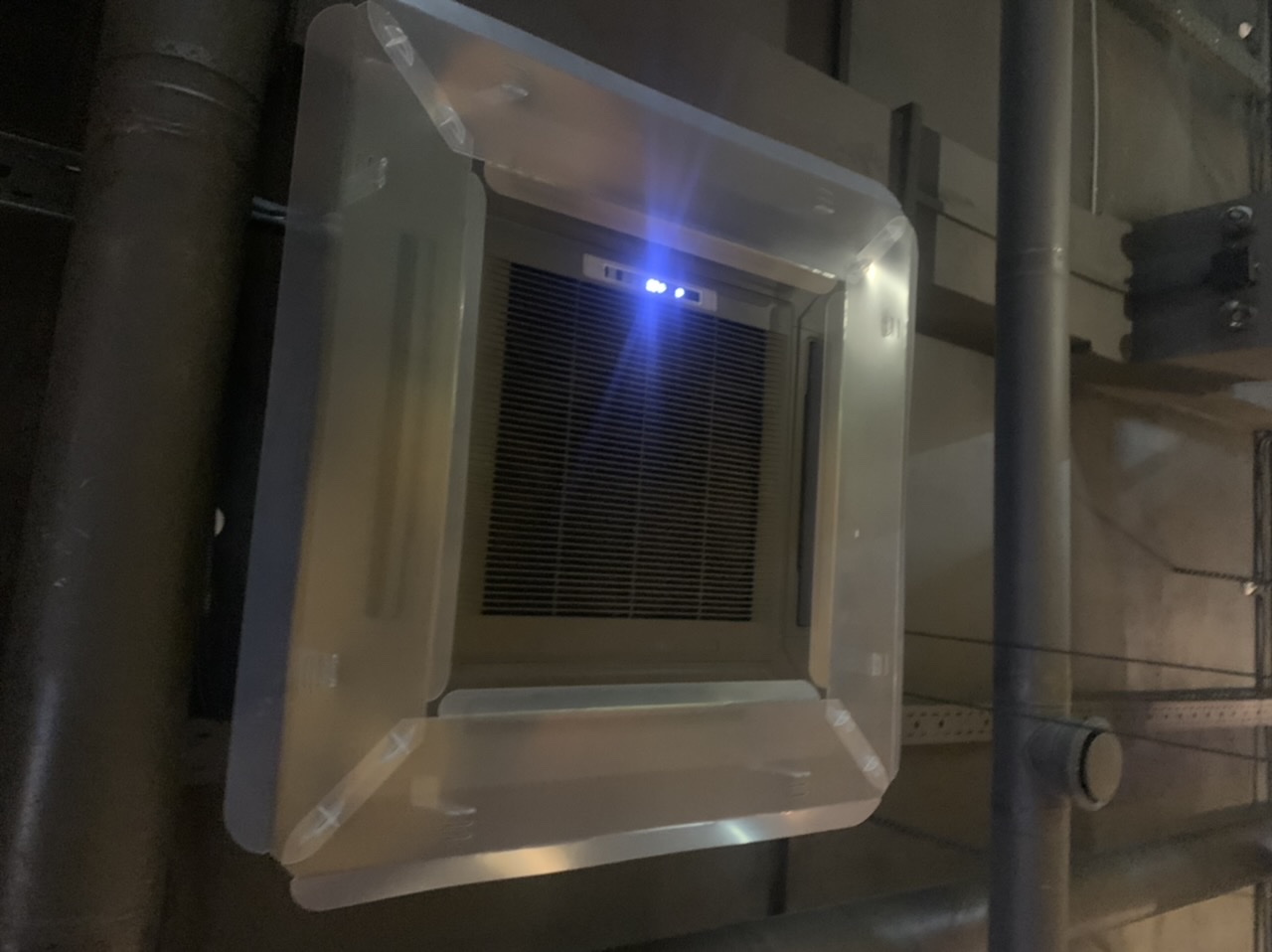

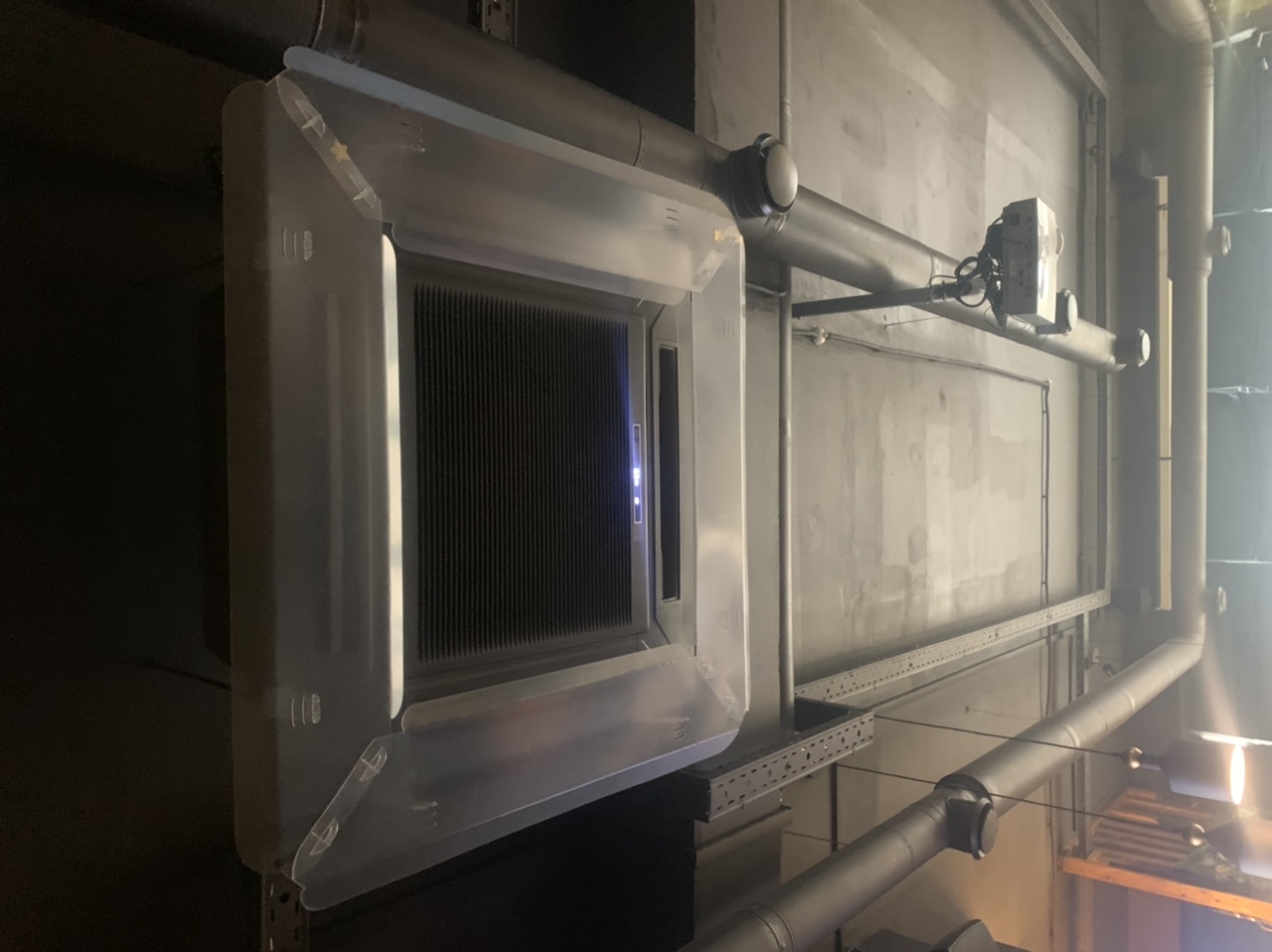

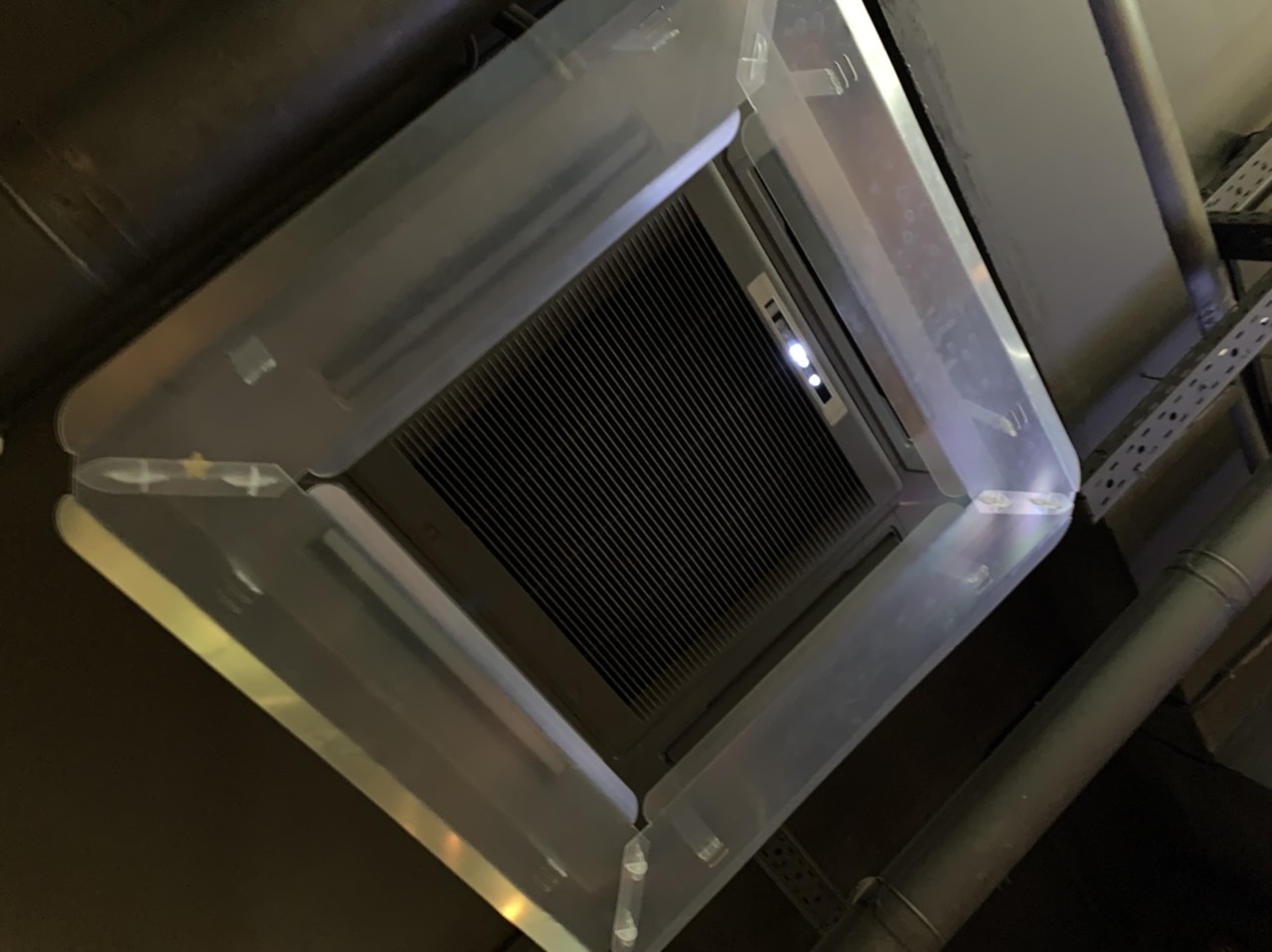

• Внутренний блок встроен в подвесной потолок — видна только декоративная панель с четырёхпоточным распределением воздуха. Это обеспечивает равномерное охлаждение без сквозняков, но усложняет доступ для обслуживания — мастер работает через сервисный люк или снимает декоративную панель.
• Четырёхпоточное воздухораспределение — воздух подаётся в четыре стороны через регулируемые жалюзи. Если одна из сторон не дует — заклинили жалюзи или неисправен шаговый двигатель.
• Встроенный дренажный насос — конденсат откачивается принудительно на высоту до 1200 мм. При выходе насоса из строя вода скапливается в поддоне и протекает через потолок.
• Трёхфазное питание 400 В — при пропадании одной фазы компрессор работает с перегрузкой и выходит из строя. Проверка наличия всех трёх фаз — обязательный пункт диагностики.
• Неинверторный компрессор GMCC — работает по принципу on/off, менее чувствителен к качеству электропитания, чем инверторный, но быстрее перегревается при загрязнённом конденсаторе.
• Опция подключения воздуховодов — кассетный блок можно подключить к коротким воздуховодам для подачи воздуха в соседние помещения. При этом нагрузка на вентилятор возрастает, и нужно контролировать статический напор.
• Wi-Fi-модуль (опция) — позволяет управлять кондиционером со смартфона. При проблемах с подключением диагностика включает проверку модуля и сети.

Когда нужна диагностика

Диагностика требуется, если кондиционер работает некорректно или не работает вообще. Для кассетной сплит-системы Energolux SAC36C1-A поводы для обращения:

• кондиционер включается, но не охлаждает (или не греет) — воздух из панели тёплый;
• на дисплее пульта или панели мигает код ошибки — система самодиагностики определила неисправность;
• кондиционер не включается — нет реакции на пульт;
• кондиционер самопроизвольно отключается через несколько минут работы;
• посторонние звуки — гул, треск, вибрация от внутреннего или наружного блока;
• вода протекает через подвесной потолок — засор дренажа или неисправность дренажного насоса;
• одна из четырёх сторон панели не подаёт воздух — заклинили жалюзи;
• повышенное энергопотребление при сниженной производительности;
• на медных трубках появился иней или масло — признак утечки фреона;
• выбивает автомат при попытке запуска — короткое замыкание в компрессоре или проводке.

Считывание кода ошибки

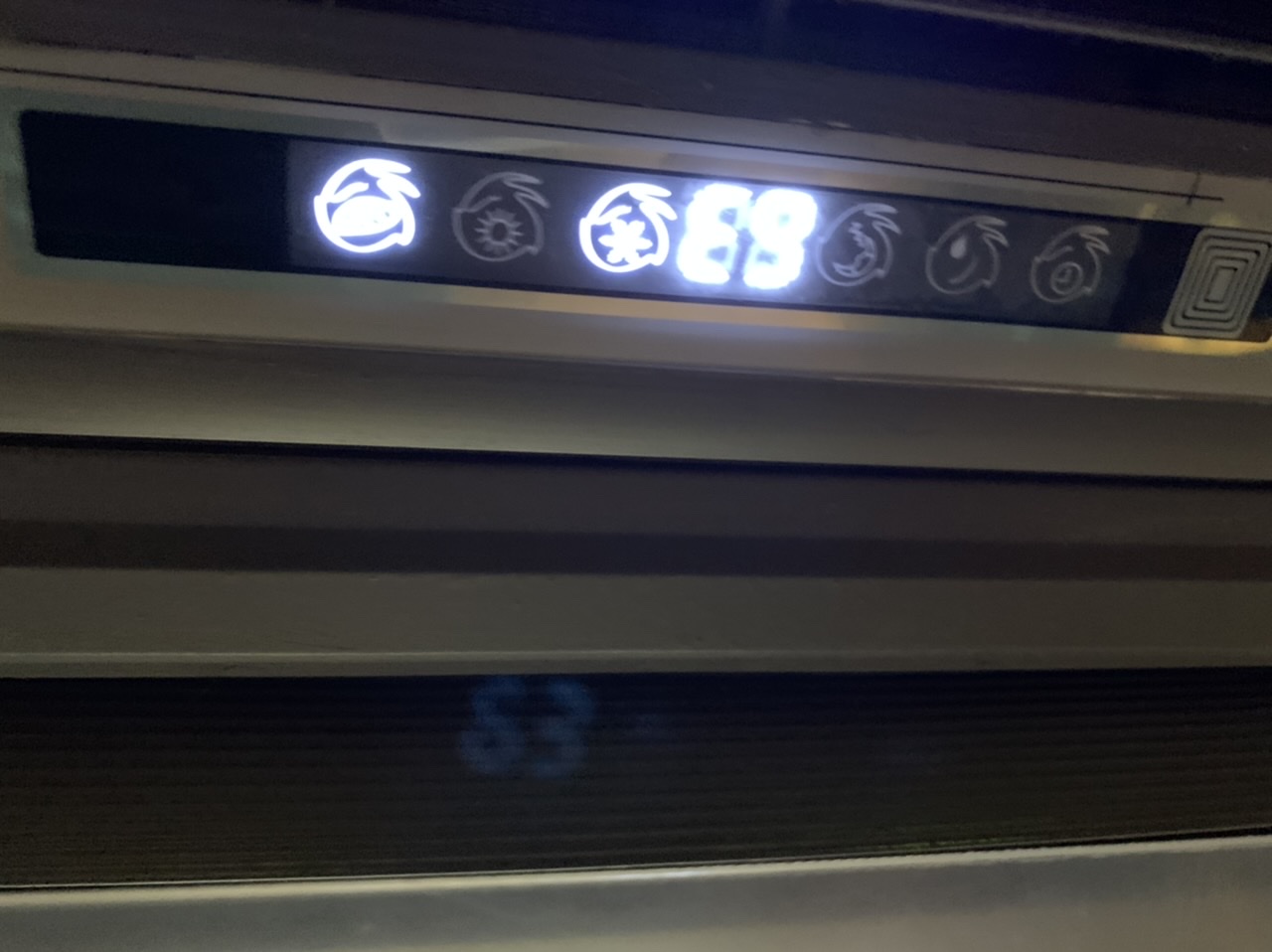

Система самодиагностики Energolux выводит код ошибки на дисплее проводного пульта или через мигание индикаторов на декоративной панели.

Основные коды ошибок SAC36C1-A:

Код ошибки — это ориентир, а не окончательный диагноз. Один и тот же код может быть вызван разными причинами. Например, E5 (низкое давление) — это и утечка фреона, и засор фильтра-осушителя, и неисправность вентилятора внутреннего блока. Мастер проверяет все возможные причины инструментально.

Что входит в диагностику

1. Проверка трёхфазного электропитания

Диагностика начинается с проверки питания. Мультиметром замеряется напряжение на каждой фазе и между фазами на клеммной колодке наружного блока:

• номинальное напряжение — 400 В между фазами, 230 В между фазой и нулём;
• допустимое отклонение — ±10%±10%. При напряжении ниже 360 В или выше 440 В компрессор работает с перегрузкой;
• несимметрия фаз — разница напряжений между фазами не более 2–3%. При большей несимметрии ток перераспределяется, обмотка компрессора перегревается — причина кода E9 и преждевременного выхода компрессора.

Проверяется наличие нулевого провода и заземления. Отсутствие нуля при трёхфазном подключении ведёт к перекосу фаз и повреждению электроники.

2. Проверка фреонового контура

Мастер подключает манометрический коллектор к сервисным портам наружного блока. Кондиционер включается в режим охлаждения. Замеряется:

• давление всасывания (низкая сторона) — сравнивается с номинальным для R410A при текущей температуре;
• давление нагнетания (высокая сторона);
• температура на всасывании и нагнетании — контактным термометром.

Интерпретация показаний:

3. Поиск утечки фреона

Если давление низкое, мастер ищет утечку:

• визуальный осмотр — следы масла на вальцовочных соединениях и трубах;
• электронный течеискатель — проходит по всем соединениям, вентилям и трубам;
• опрессовка азотом — контур заполняется сухим азотом под давлением 28–40 бар и выдерживается 20–30 минут. Для кассетного кондиционера с объёмным контуром (трубы 3/8″ и 5/8″, длина трассы до 30 м) опрессовка особенно важна — даже небольшая утечка за сезон приводит к значительной потере хладагента.

4. Диагностика компрессора

Роторный компрессор GMCC — один из ключевых узлов. Диагностика:

• замер сопротивления обмоток — между выводами и относительно корпуса. Отклонение говорит о межвитковом замыкании или обрыве обмотки;
• проверка изоляции — мегаомметром, сопротивление изоляции не менее 2 МОм;
• проверка рабочего тока — токоизмерительными клещами. Номинальный ток — 6,76 А для охлаждения. Превышение — перегрузка;
• проверка на заклинивание — если компрессор гудит, но не запускается, возможна механическая заклинивка. Проверяется кратковременной подачей питания и контролем пускового тока;
• проверка температуры корпуса — перегрев выше 90 °C указывает на недостаток фреона, загрязнённый конденсатор или износ.

5. Диагностика платы управления

Плата управления расположена в наружном блоке. Проверка:

• визуальный осмотр — следы нагара, вздутые конденсаторы, обугленные резисторы, трещины в пайке;
• проверка предохранителей — замер сопротивления;
• проверка реле — подача управляющего напряжения и контроль замыкания контактов. Реле компрессора, вентилятора, четырёхходового клапана;
• проверка датчиков — замер сопротивления датчиков температуры внутреннего блока, испарителя, наружного блока и компрессора;
• проверка цепи связи — между внутренним и наружным блоками. Обрыв или окисление контактов межблочного кабеля — причина кода E7.

Ремонт платы возможен при повреждении отдельных элементов. При пробое силового модуля плата, как правило, заменяется целиком.

6. Проверка вентиляторов

Внутренний блок:

• двигатель вентилятора — замер сопротивления обмоток, проверка работы на всех 4 скоростях. Кассетный вентилятор должен обеспечивать расход воздуха до 1500 м³/ч — при падении расхода воздух не распределяется равномерно по помещению;
• крыльчатка — осмотр на загрязнение, трещины, дисбаланс. Загрязнённая крыльчатка — источник шума и вибрации, передаётся на подвесной потолок.

Наружный блок:

• двигатель вентилятора — замер сопротивления, проверка работы;
• лопасти вентилятора — осмотр на трещины и дисбаланс. Треснувшая лопасть вызывает вибрацию.

7. Проверка теплообменников

• Испаритель внутреннего блока — осмотр ламелей на загрязнение. Для кассетного блока с расходом воздуха 1500 м³/ч загрязнение испарителя резко снижает производительность и может вызвать обмерзание. Чистка выполняется через снятую декоративную панель.
• Конденсатор наружного блока — осмотр на загрязнение пухом, листвой, грязью. Загрязнённый конденсатор — причина перегрева компрессора и кода E6.

8. Проверка дренажного насоса

Это специфический пункт диагностики кассетного кондиционера:

• работа насоса — при включении кондиционера насос должен откачивать конденсат из поддона. Мастер наливает 200–300 мл воды в поддон и проверяет, что насос включается и откачивает воду;
• поплавковый выключатель — при заполнении поддона поплавок замыкает контакт и включает насос. Если поплавок заклинил — насос не включается, вода переливается через потолок;
• дренажная трубка — проверяется проходимость и уклон. Трубка не должна иметь перегибов и подъёмов выше уровня насоса;
• высота подъёма — встроенный насос поднимает конденсат на высоту до 1200 мм. Если фактическая высота подъёма больше — насос не справляется, нужна дополнительная помпа.

9. Проверка четырёхпоточной панели

• жалюзи — проверяется работа горизонтальных и вертикальных жалюзи на всех четырёх сторонах. Заклинившие жалюзи — признак неисправности шагового двигателя или загрязнения направляющих;
• LED-дисплей — индикация температуры и режима. Отсутствие индикации — неисправность платы дисплея или проводки;
• плотность прилегания — панель должна плотно прилегать к потолку, без зазоров. Зазоры — причина подсоса тёплого воздуха из запотолочного пространства и снижения эффективности.

10. Проверка четырёхходового клапана

Четырёхходовой клапан переключает режимы охлаждение/обогрев. Диагностика:

• проверка электромагнитной катушки — замер сопротивления. Обрыв или КЗ — катушка не втягивает клапан;
• проверка механики — по щелчку при переключении режимов и по изменению давления на манометре. Заклинивание золотника — причина того, что кондиционер холодит, но не греет (код F4).

Сколько времени занимает диагностика

Что получает заказчик после диагностики

По результатам диагностики составляется дефектная ведомость — документ, в котором указаны:

1. найденная неисправность — точная причина некорректной работы;
2. подтверждение инструментальными замерами — показания манометра, токоизмерительных клещей, мультиметра;
3. необходимые запчасти — наименование, артикул, стоимость;
4. стоимость ремонта — работы и материалы;
5. сроки выполнения — наличие запчастей, время ремонта;
6. рекомендации — что нужно сделать для предотвращения повторной поломки.

При согласии на ремонт стоимость диагностики включается в стоимость ремонта.

Типичные неисправности SAC36C1-A/SAU36U1-A

Цены на диагностику и ремонт

Стоимость ремонта зависит от найденной неисправности:

Профилактика: как избежать поломок

Регулярное обслуживание кассетного кондиционера Energolux SAC36C1-A — 2 раза в год для коммерческих объектов и 1 раз в год для жилых:

• чистка фильтров — при каждом ТО. Забитый фильтр снижает расход воздуха и может вызвать обмерзание испарителя;
• чистка конденсатора наружного блока — 2 раза в год;
• чистка испарителя — 1–2 раза в год через декоративную панель;
• проверка давления фреона R410A — при каждом ТО, дозаправка при необходимости;
• проверка трёхфазного питания — при каждом ТО, контроль несимметрии фаз;
• подтяжка клемм — при каждом ТО;
• проверка дренажного насоса — при каждом ТО. Налить воду в поддон, убедиться, что насос включается и откачивает;
• проверка жалюзи — при каждом ТО, смазка направляющих при необходимости.

Можно ли диагностировать самостоятельно

Владелец может самостоятельно:

• проверить фильтр — извлечь через декоративную панель, осмотреть на загрязнение;
• проверить пульт — заменить батарейки, убедиться в реакции индикатора;
• проверить автомат в электрощите — не выбил ли;
• осмотреть потолок под блоком — нет ли следов протечки;
• проверить все четыре стороны панели — поступает ли воздух равномерно.

Любая диагностика с вскрытием блоков требует профессионального оборудования: манометрического коллектора для R410A, токоизмерительных клещей, мегаомметра, течеискателя. Работа с трёхфазным оборудованием 400 В без опыта опасна и может привести к повреждению дорогостоящих узлов.
