Диагностика Electrolux EACS/I-24 HC/N3

Диагностика кондиционера Electrolux EACSI-24 HCN3

Electrolux EACSI-24 HCN3 — это настенная инверторная сплит-система мощностью 7,03 кВт (24000 BTU), рассчитанная на обслуживание помещений площадью до 70 м². Бренд Electrolux — Швеция, производство ведётся на заводе Midea в Китае. Модель работает на хладагенте R410A, оснащена DC-инверторным компрессором, многоступенчатой системой фильтрации (фильтр с витамином С, антиаллергенный, фотокаталитический), функциями I Feel, самоочистки, горячего старта и самодиагностики. Уровень шума внутреннего блока — от 28 дБ(А), расход воздуха — 1100 м³/ч, максимальная длина трассы — 20 м.

Мощность 7 кВт и инверторный компрессор означают, что диагностика этой модели сложнее, чем у бытовых сплит-систем 07–09: больше узлов, выше рабочие токи, чувствительнее электроника. Диагностика — это первый и обязательный этап перед любым ремонтом: без точного определения причины поломки ремонт превращается в угадывание с заменой исправных деталей.

ехнические характеристики Electrolux EACSI-24 HCN3

Когда нужна диагностика

Диагностика требуется, если кондиционер работает некорректно или не работает вообще. Наиболее частые поводы для обращения:

• кондиционер включается, но не охлаждает (или не греет);
• на дисплее мигает код ошибки — система самодиагностики уже определила проблему, но код нужно расшифровать и подтвердить инструментальной проверкой;
• кондиционер не включается — нет реакции на пульт и кнопку на панели;
• кондиционер самопроизвольно отключается через несколько минут работы;
• посторонние звуки — гул, треск, вибрация при работе;
• из внутреннего блока капает вода на стену, обои или мебель;
• повышенное энергопотребление при сниженной производительности;
• на медных трубках появился иней или масло — признак утечки фреона;
• кондиционер работал без обслуживания более 2 лет и перед сезоном нужна проверка.

Диагностика также проводится перед заправкой фреоном — чтобы понять, куда ушёл хладагент и нужно ли устранять утечку перед заправкой.

Что входит в диагностику

Комплексная диагностика сплит-системы Electrolux EACSI-24 HCN3 включает проверку всех узлов и систем:

1. Диагностика по коду ошибки

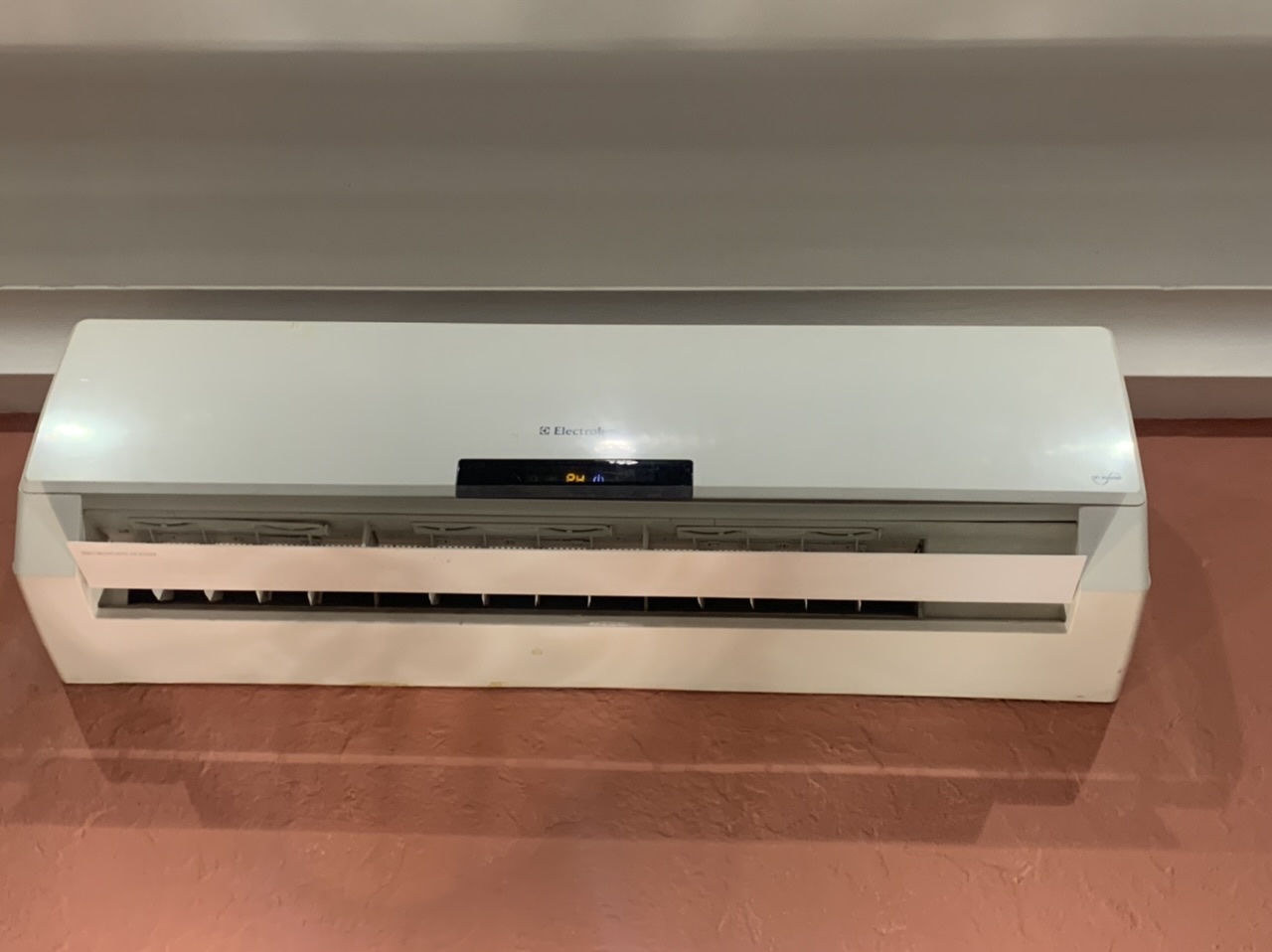

Система самодиагностики Electrolux выводит код ошибки на дисплей внутреннего блока или через мигание индикаторов. Мастер считывает код и сверяет с таблицей из сервисной документации.

Основные коды ошибок EACSI-24 HCN3:

Код ошибки — это ориентир, а не окончательный диагноз. Один и тот же код может быть вызван разными причинами. Например, код E8 (защита по высокому давлению) может быть вызван загрязнённым конденсатором, избытком фреона или неисправностью вентилятора наружного блока. Мастер проверяет все возможные причины инструментально.

2. Проверка фреонового контура

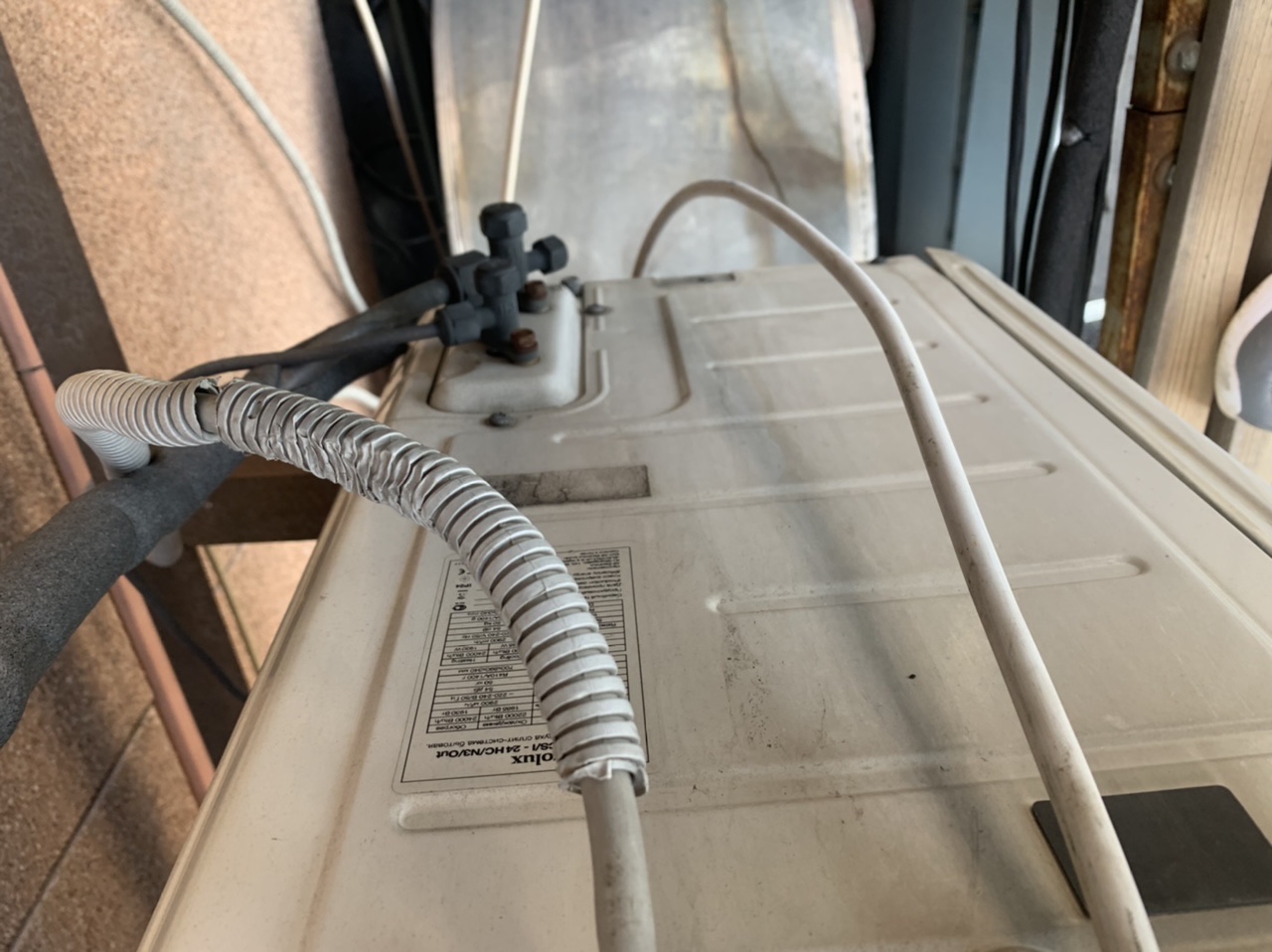

Мастер подключает манометрический коллектор к сервисным портам наружного блока. Кондиционер включается в режим охлаждения. Замеряется:

• рабочее давление на линии всасывания (газовая сторона) — сравнивается с номинальным значением для R410A при текущей температуре на улице;
• рабочее давление на линии нагнетания (жидкостная сторона);
• температура на всасывании и нагнетании — контактным термометром.

Интерпретация показаний:

3. Поиск утечки фреона

Если манометр показывает низкое давление, мастер ищет утечку:

• визуальный осмотр — следы масла на вальцовочных соединениях, трубах и теплообменниках выдают место утечки;
• электронный течеискатель — проходит по всем соединениям, вентилям и трубам;
• опрессовка азотом — контур заполняется сухим азотом под давлением 28–40 бар, выдерживается 15–30 минут. Если давление падает — утечка есть. Для точного поиска наносится мыльный раствор на подозрительные соединения.

Для модели мощностью 7 кВт опрессовка особенно важна: объём контура больше, и даже небольшая утечка за сезон может привести к значительной потере хладагента (заводская заправка — 1,5 кг).

4. Диагностика инверторного компрессора

Инверторный DC-компрессор — самый сложный и дорогой узел. Диагностика включает:

• замер сопротивления обмоток — между фазами и относительно корпуса. Номинальные значения указаны в сервисной документации. Отклонение говорит о межвитковом замыкании или обрыве обмотки;
• проверка изоляции обмоток — мегаомметром. Сопротивление изоляции должно быть не менее 2 МОм. Меньшее значение — пробой изоляции, риск пробоя на корпус;
• проверка датчика температуры компрессора — замер сопротивления при текущей температуре;
• проверка работы компрессора на разных частотах — инверторный компрессор должен плавно менять обороты. Если компрессор работает только на максимальной частоте или не запускается — проблема в IPM-модуле платы или самом компрессоре;
• контроль рабочего тока — токоизмерительными клещами на одной из фаз. Превышение номинального тока (9,5 А для охлаждения) указывает на перегрузку.

5. Диагностика платы управления

Плата управления — второй по сложности узел после компрессора. В инверторных кондиционерах на плате расположен IPM-модуль (инверторный модуль), который преобразует постоянный ток в переменный для управления компрессором.

Проверка платы:

• визуальный осмотр — следы нагара, вздутые конденсаторы, обугленные резисторы, трещины на пайке;
• проверка предохранителей — замер сопротивления. Перегоревший предохранитель указывает на короткое замыкание в цепи;
• проверка IPM-модуля — замер сопротивления между выходными контактами. Короткое замыкание — модуль пробит, требуется замена;
• проверка реле — подача управляющего напряжения и контроль замыкания контактов;
• проверка датчиков — замер сопротивления датчиков температуры внутреннего блока, испарителя, наружного блока и компрессора;
• проверка цепи связи — между внутренним и наружным блоками. Обрыв или окисление контактов межблочного кабеля — частая причина кода E6;
• проверка термистора радиатора платы — при перегреве IPM-модуля плата отключает компрессор (код F2). Причина — плохой тепловой контакт радиатора с модулем или загрязнённый радиатор.

Ремонт платы возможен при повреждении отдельных элементов (конденсаторы, реле, предохранители). При пробое IPM-модуля плата, как правило, заменяется целиком.

6. Проверка вентиляторов

Внутренний блок:

• двигатель вентилятора — замер сопротивления обмоток, проверка свободного вращения турбины. Заклинивший двигатель или изношенные подшипники — причина кода E7 и отсутствия воздушного потока;
• турбина (крыльчатка) — осмотр на предмет загрязнения, трещин и дисбаланса. Загрязнённая турбина — источник шума и вибрации.

Наружный блок:

• двигатель вентилятора — замер сопротивления, проверка работы на всех скоростях. В инверторных моделях вентилятор наружного блока тоже может быть DC-управляемым;
• лопасти вентилятора — осмотр на трещины и дисбаланс. Треснувшая лопасть вызывает вибрацию, которая передаётся на кронштейны и стену.

7. Проверка теплообменников

• Испаритель внутреннего блока — осмотр ламелей на загрязнение и деформацию. Загрязнённый испаритель снижает холодопроизводительность и может вызвать обмерзание. Для модели 24000 BTU испаритель имеет большие габариты — чистка занимает больше времени.
• Конденсатор наружного блока — осмотр на загрязнение пухом, листвой, грязью. Загрязнённый конденсатор — причина перегрева компрессора летом и кода E8. При расходе воздуха 3650+ м³/ч наружный блок быстро забивается.

8. Проверка четырёхходового клапана

Четырёхходовой клапан переключает режимы охлаждение/обогрев. Диагностика:

• проверка электромагнитной катушки — замер сопротивления. Обрыв или КЗ — катушка не втягивает клапан;
• проверка механической части — по щелчку при переключении режимов и по изменению давления на манометре. Если клапан не переключается — заклинивание золотника из-за загрязнения системы.

9. Проверка дренажной системы

• визуальный осмотр поддона — трещины, загрязнение, налёт грибка;
• проливка дренажа — через поддон наливается 200–300 мл воды, проверяется свободный сток. Засор — причина протечек конденсата на стену и мебель;
• проверка уклона дренажного шланга — не менее 1 см на метр.

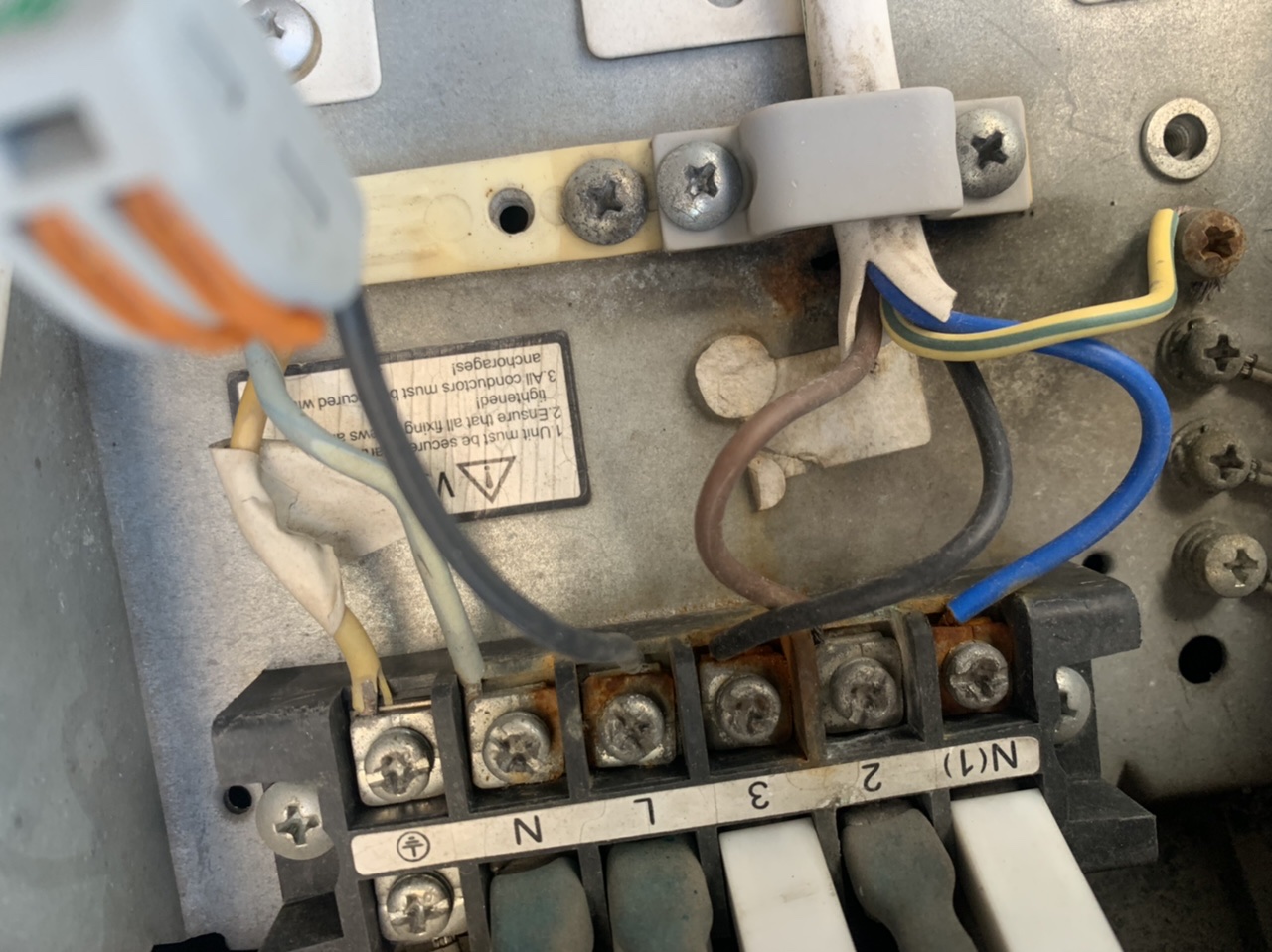

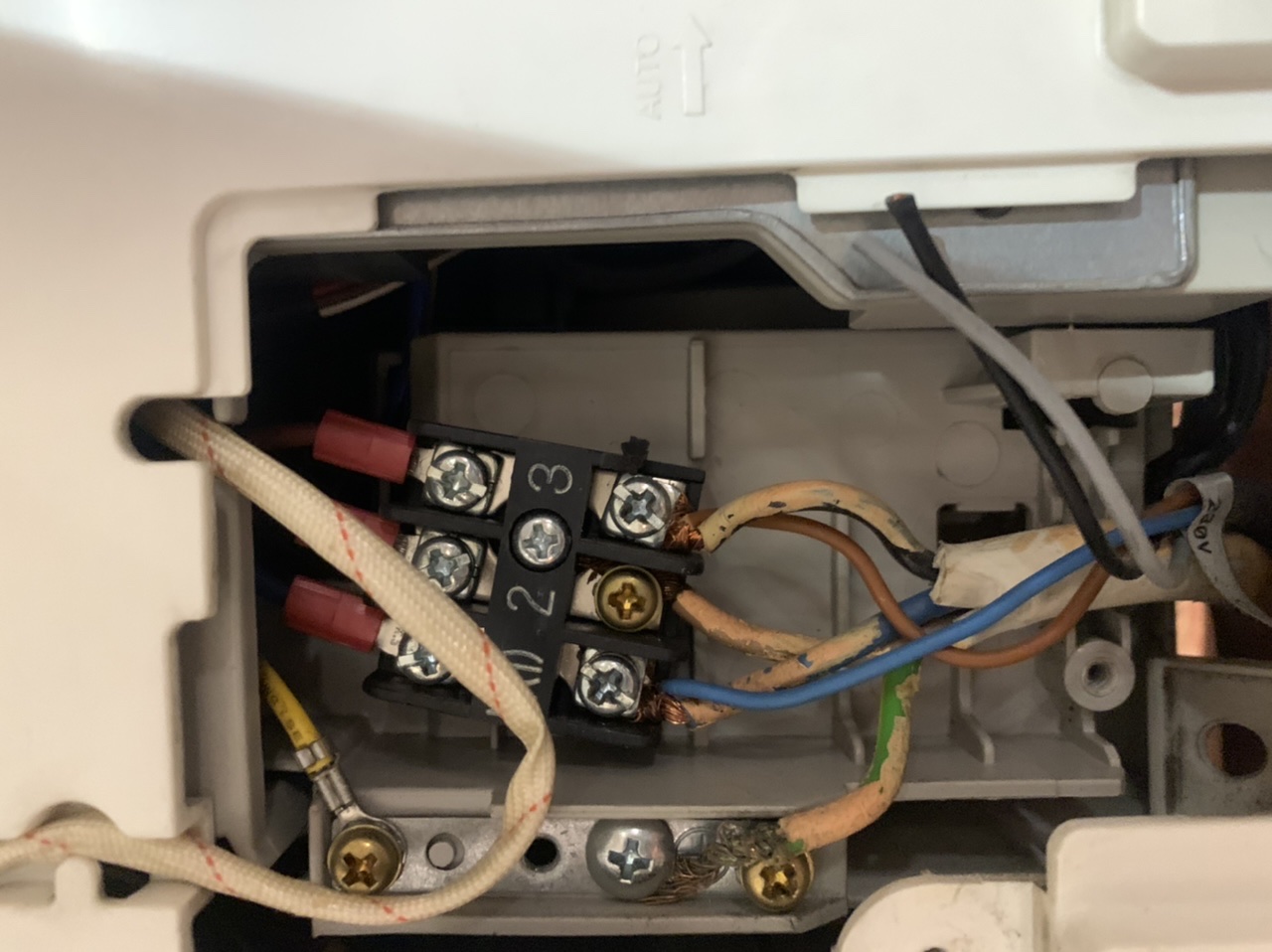

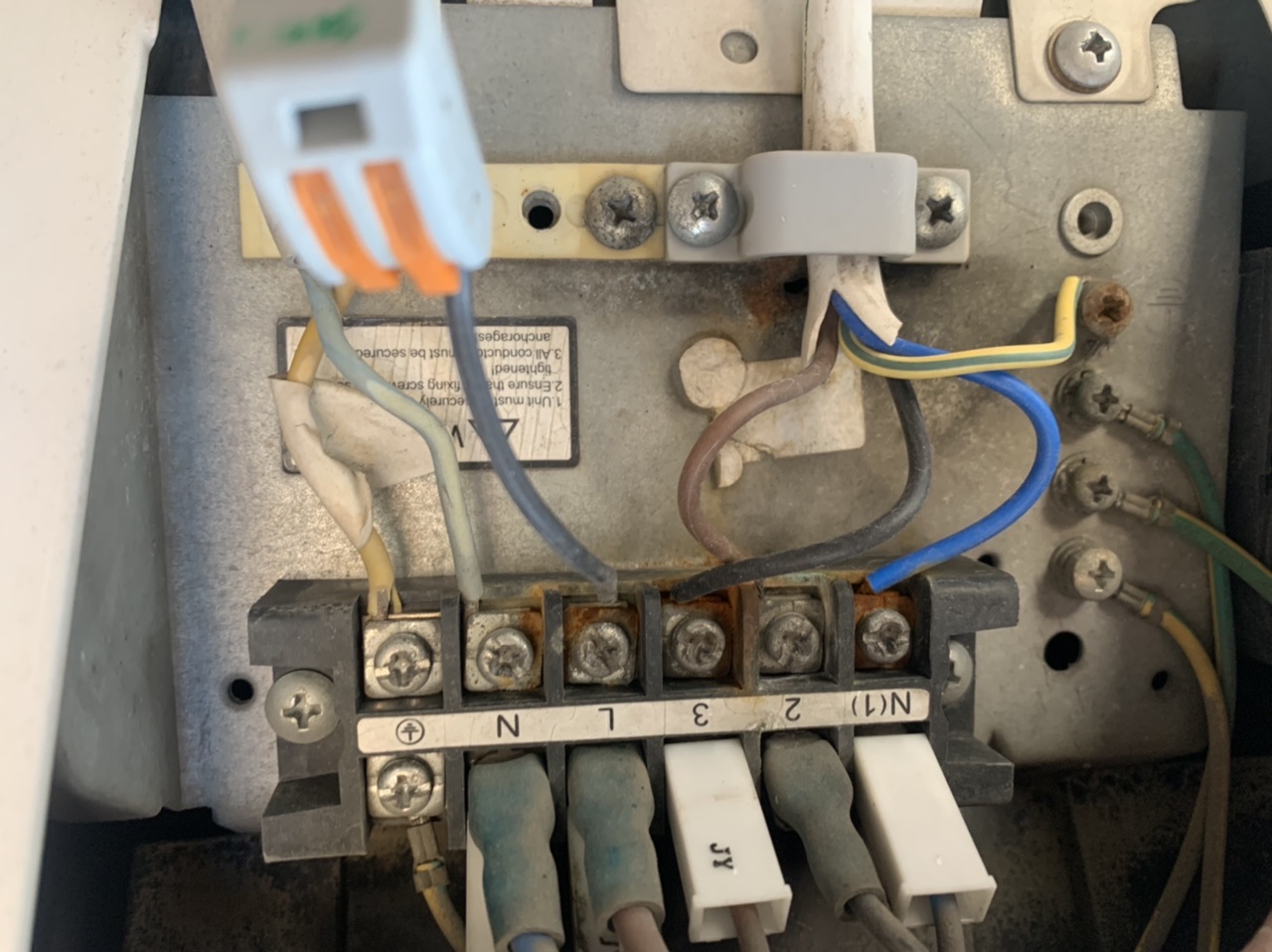

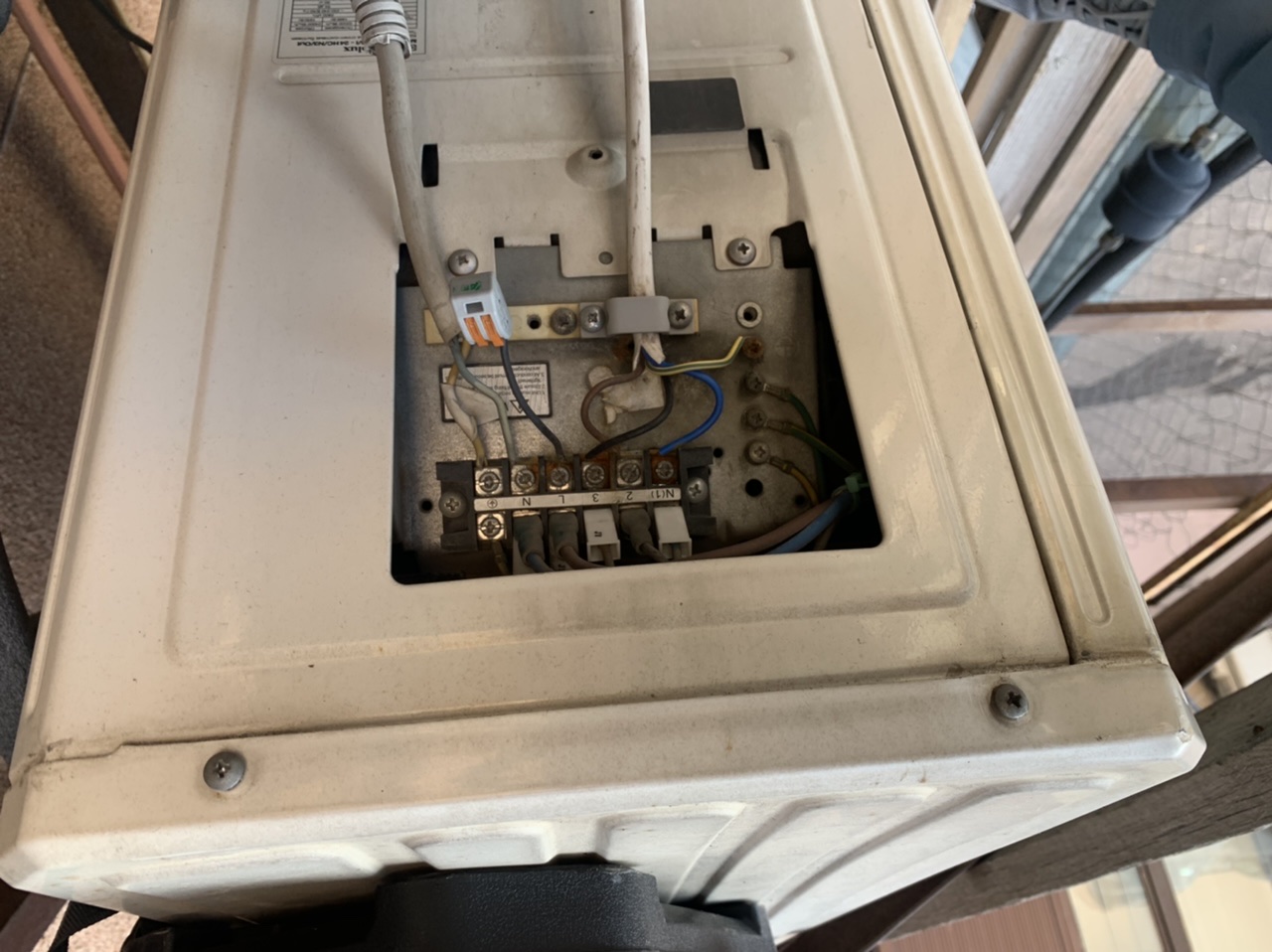

10. Проверка электрических соединений

• подтяжка клемм на внутреннем и наружном блоках — ослабшие клеммы греются и могут отгореть. Для модели 24000 BTU с рабочим током 9,5 А требования к надёжности контактов повышенные;
• проверка силового кабеля (3×2,5 мм²) и межблочного кабеля (4×1,5 мм²) — целостность изоляции, отсутствие окисления жил;
• проверка автомата защиты (25 А) — надёжность крепления в электрощите, отсутствие нагрева;
• проверка напряжения в сети — при напряжении ниже 176 В или выше 264 В инверторный кондиционер уходит в защиту (коды P1/P2). Если в районе нестабильное электроснабжение, может потребоваться стабилизатор напряжения.

Сколько времени занимает диагностика

Диагностика сплит-системы 24000 BTU занимает больше времени, чем моделей 07–09, из-за габаритов блоков, объёма хладагента (1,5 кг) и сложности инверторной схемы.

Что получает заказчик после диагностики

По результатам диагностики мастер составляет дефектную ведомость — документ, в котором указаны:

1. найденная неисправность — точная причина некорректной работы;
2. подтверждение инструментальными замерами — показания манометра, токоизмерительных клещей, мультиметра;
3. необходимые запчасти — наименование, артикул, стоимость;
4. стоимость ремонта — работы и материалы;
5. сроки выполнения — наличие запчастей на складе, время ремонта;
6. рекомендации — что нужно сделать для предотвращения повторной поломки.

Диагностика — это не ремонт. Если по результатам диагностики заказчик соглашается на ремонт — стоимость диагностики часто включается в стоимость ремонта.

Типичные неисправности EACSI-24 HCN3

Цены на диагностику

При заказе ремонта по результатам диагностики — стоимость диагностики включается в стоимость ремонта.

Можно ли диагностировать самостоятельно

Владелец может самостоятельно выполнить только базовую проверку:

• проверить воздушные фильтры — если забиты, промыть и высушить;
• проверить пульт ДУ — заменить батарейки, убедиться в реакции индикатора на кнопки;
• проверить автомат в электрощите — не выбил ли;
• проверить напряжение в розетке — мультиметром, должно быть 220 В ±10%;
• считать код ошибки — по миганию индикаторов на панели или по инструкции.

Любая диагностика с вскрытием блоков требует профессионального оборудования: манометрического коллектора для R410A, токоизмерительных клещей, мультиметра, мегаомметра, течеискателя, электронных весов. Для инверторных моделей также нужен осциллограф для проверки сигналов управления компрессором. Самостоятельная диагностика платы управления без сервисной документации и опыта практически невозможна — неправильная интерпретация кода ошибки ведёт к замене исправных деталей.

Профилактика: как избежать поломок

Большинство поломок EACSI-24 HCN3 можно предотвратить регулярным обслуживанием:

• чистка конденсатора наружного блока — 2 раза в год (весна, осень). Для модели 24000 BTU с мощностью 7 кВт загрязнённый конденсатор — причина №1 перегрева компрессора;
• чистка испарителя и фильтров внутреннего блока — 2 раза в год;
• проверка давления фреона — при каждом ТО, дозаправка при необходимости;
• подтяжка клемм — при каждом ТО, особенно на наружном блоке с рабочим током 9,5 А;
• чистка дренажа — при каждом ТО;
• проверка напряжения в сети — при скачках установить стабилизатор;
• не эксплуатировать кондиционер при температуре ниже −15−15 °C без зимнего комплекта — это нижняя граница для данной модели.
