Диагностика мульти сплит-системы Hitachi RAK-25HN6A / RAM-71QH5
Мульти сплит-система Hitachi RAK-25HN6A / RAM-71QH5 — инверторная климатическая система японского бренда, в которой один наружный блок серии Multizone обслуживает до четырёх внутренних блоков. Внутренний блок RAK-25HN6A серии «Framed Flat» — настенный инверторный блок мощностью охлаждения 2,5 кВт, рассчитанный на помещение до 25 м². Наружный блок RAM-71QH5 — инверторный блок с двойным ротационным компрессором мощностью 7,1 кВт охлаждения, способный обслуживать суммарную площадь до 70 м². Система работает на хладагенте R410A, оснащена фильтром Nano Titanium, ионизатором Ion Stick, ультрафиолетовым фильтром, функциями самоочистки, авторестарта, 24-часовым таймером и режимом Powerful.
Диагностика мульти сплит-системы Hitachi сложнее, чем одиночной сплит-системы: один инверторный компрессор работает на несколько контуров, распределение хладагента управляется электронными расширительными вентилями (EEV) для каждого внутреннего блока, а связь между блоками осуществляется по сигнальному кабелю. При возникновении неисправности система самодиагностики Hitachi выводит код ошибки на индикатор TIMER внутреннего блока или на светодиоды 301/302 платы наружного блока.
Наша компания «МонтажМастер» выполняет диагностику и ремонт мульти сплит-систем Hitachi RAK-25HN6A / RAM-71QH5 в Москве и Московской области.
Технические характеристики

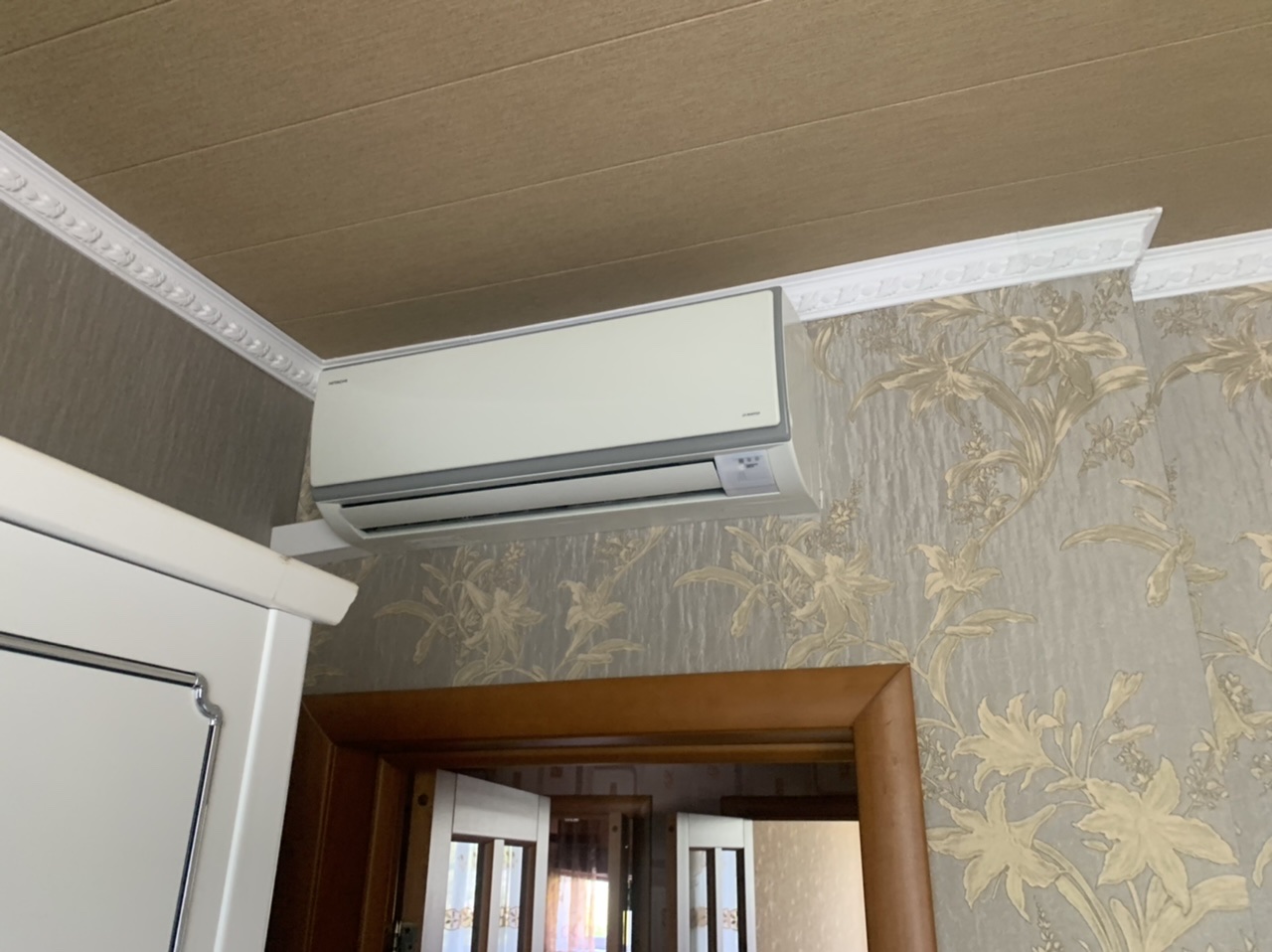

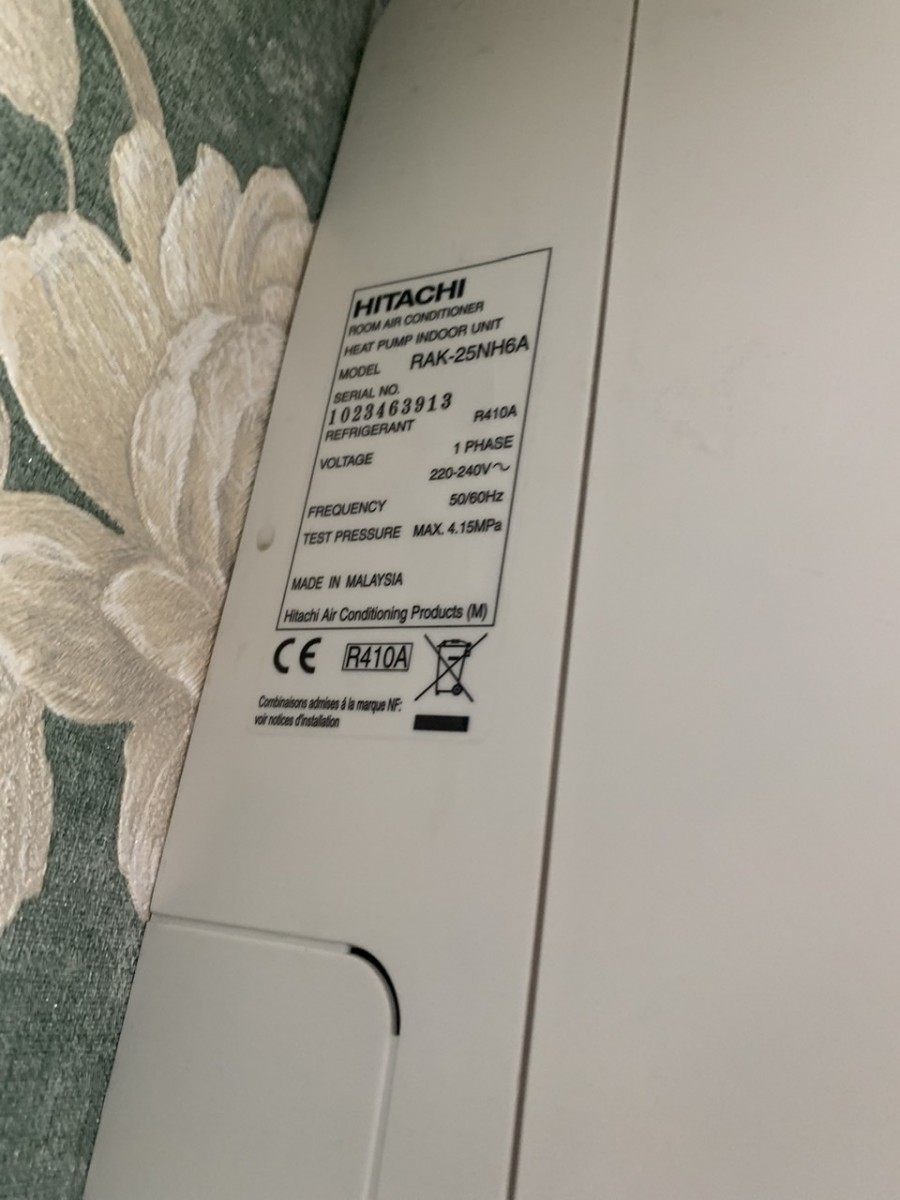

Внутренний блок Hitachi RAK-25HN6A
| Параметр | Значение |
|---|---|
| Тип | Настенный внутренний блок инверторной мульти сплит-системы |
| Серия | Framed Flat / Multizone |
| Площадь помещения | до 25 м² |
| Охлаждение | 2,5 кВт (диапазон 1,0–3,1 кВт) |
| Обогрев | 3,5 кВт (диапазон 0,9–5,0 кВт) |
| Хладагент | R410A |
| Потребление (охлаждение) | 0,695 кВт |
| Потребление (обогрев) | 0,9 кВт |
| Уровень шума | 20–39 дБ |
| Расход воздуха | 510/420/360 м³/ч (охлаждение), 570/480/420 м³/ч (обогрев) |
| Габариты | 780×280×220 мм |
| Вес | 9,5 кг |
| Диаметр труб | газ 3/8" (9,52 мм), жидкость 1/4" (6,35 мм) |
| Фильтры | Nano Titanium, предварительный, антибактериальный |
| Ионизатор | Ion Stick |
| УФ-фильтр | есть |
| Функции | самоочистка, авторестарт, 24-часовой таймер, ночной режим, Powerful, самодиагностика |
| Производство | Малайзия |
| Гарантия | 3 года |

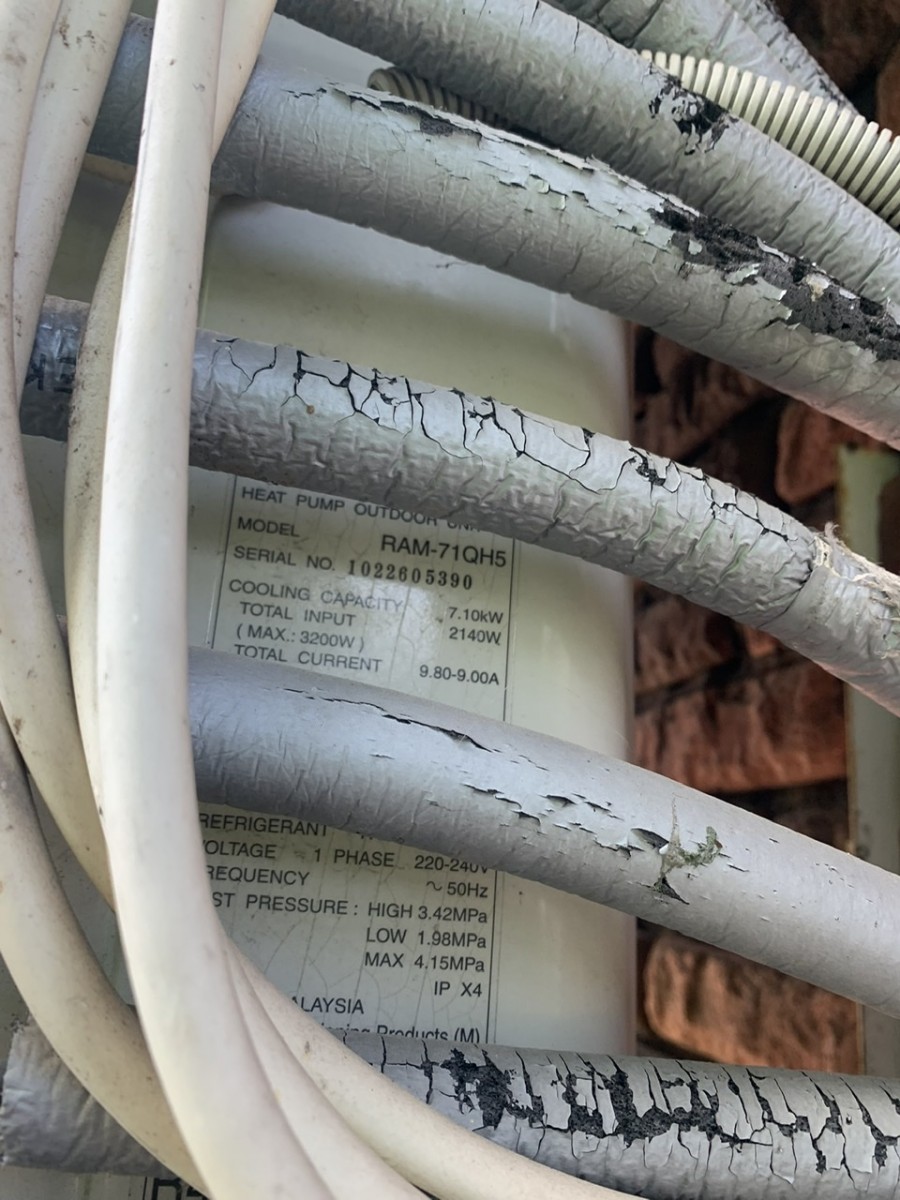

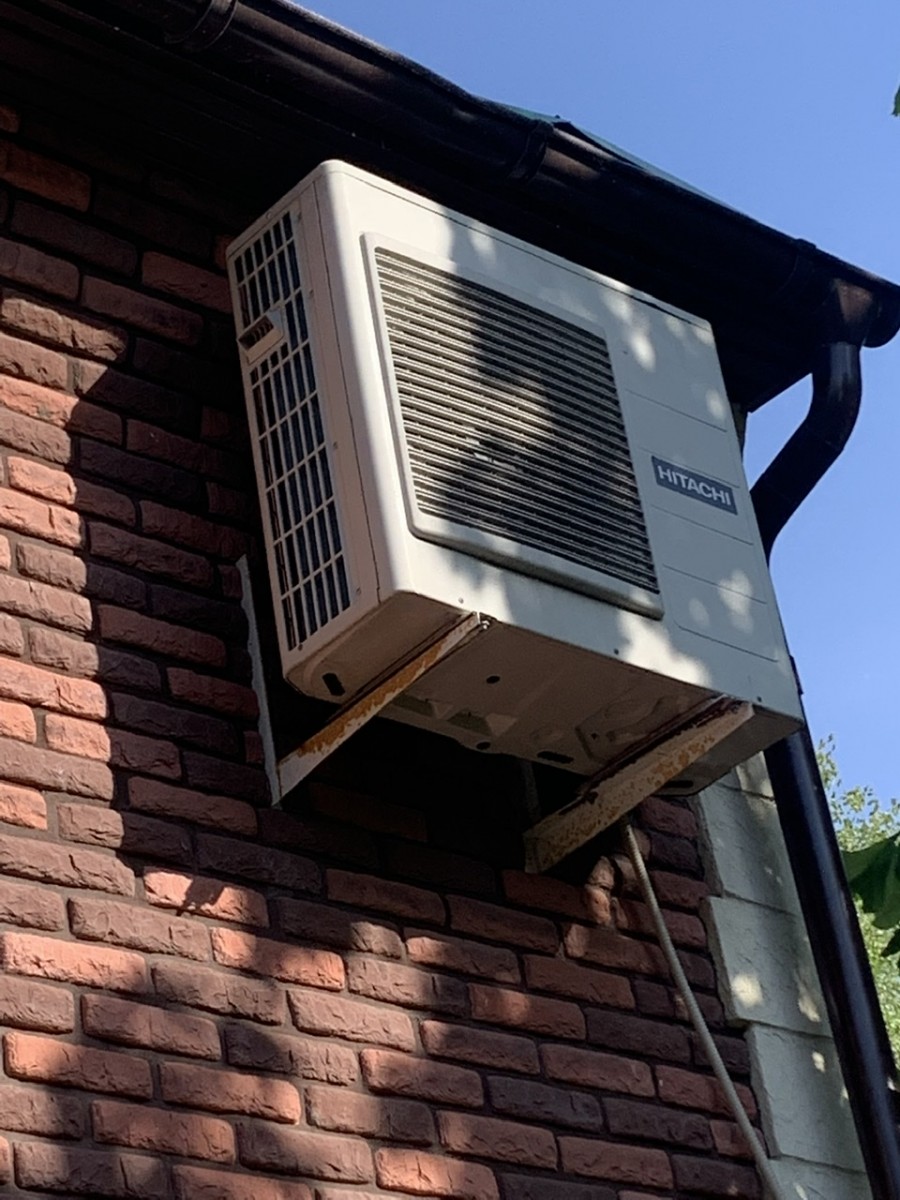

Наружный блок Hitachi RAM-71QH5
| Параметр | Значение |
|---|---|
| Тип | Наружный блок инверторной мульти сплит-системы |
| Серия | Multizone / Free Match |
| Макс. количество внутренних блоков | 4 |
| Охлаждение | 7,1 кВт (диапазон 2,4–8,8 кВт) |
| Обогрев | 8,6 кВт (диапазон 2,6–9,5 кВт) |
| Хладагент | R410A |
| Компрессор | Двойной ротационный инверторный |
| Уровень шума | 46–56 дБ |
| Расход воздуха | 2700 м³/ч |
| Габариты | 850×650×300 мм |
| Вес | 50–55 кг |
| Питание | 220–240 В, 1 фаза, 50 Гц |
| Макс. длина трассы | 45–60 м |
| Макс. перепад высот | 10 м |
| Рабочая температура (охлаждение) | -10…+43 °C |
| Рабочая температура (обогрев) | -15…+21 °C |
| Совместимые внутренние блоки | RAK-18NH6A, RAK-25NH6A, RAK-35NH6A, RAK-50NH6A |
| Производство | Малайзия |
| Гарантия | 3 года |
Когда нужна диагностика
Обратиться к мастеру необходимо в следующих случаях:
- Один или несколько внутренних блоков не охлаждают. Остальные работают нормально. Возможные причины: неисправность EEV конкретного контура, утечка фреона на отдельной магистрали, отказ датчика температуры.
- Наружный блок не запускается. Компрессор не включается или гудит, но не набирает обороты. Возможные причины: неисправность инверторной платы, силового модуля (SPM), реле давления.
- Мигает индикатор TIMER на внутреннем блоке. Система самодиагностики Hitachi сигнализирует об ошибке — количество миганий соответствует коду ошибки.
- Индикатор FILTER мигает четыре раза. Неисправность находится в наружном блоке — определяется по количеству вспышек светодиода LD 301 на плате.
- Кондиционер слабо охлаждает. Воздух на выходе недостаточно холодный, разница температур меньше 8 °C. Возможные причины: недостаток хладагента, загрязнение теплообменников, снижение производительности компрессора.
- Вода капает из внутреннего блока. Засорение дренажа, отказ дренажной помпы, срабатывание поплавкового выключателя (код 06).
- Посторонние звуки. Гул, треск, вибрация при работе компрессора или вентиляторов.
- Кондиционер отключается через несколько минут. Срабатывание защиты по давлению, току или температуре нагнетания.
- Не реагирует на пульт ДУ. Неисправность пульта, приёмного модуля или платы внутреннего блока.
Коды ошибок Hitachi — расшифровка
Система самодиагностики Hitachi выводит ошибки двумя способами: мигание индикатора TIMER на внутреннем блоке и мигание светодиодов 301/302 на плате наружного блока.
Коды ошибок внутреннего блока (индикатор TIMER / светодиод 301)
| Код | Ошибка | Вероятная причина |
|---|---|---|
| 01 | Теплообменник слишком тёплый (охлаждение) или слишком холодный (обогрев) | Неисправен четырёхходовой клапан или термистор |
| 02 | Принудительная работа от наружного блока | Не является ошибкой |
| 03 | Ошибка связи между блоками | Обрыв кабеля, неисправность платы внутреннего или наружного блока |
| 04 | Неисправность наружного блока | Проверить количество вспышек LD 301 на плате наружного блока |
| 06 | Сработал поплавковый выключатель | Засор дренажа, отказ помпы, переполнение поддона |
| 07 | Принудительный запуск дренажной помпы | Тестовый переключатель в тестовом положении, неисправность платы |
| 08 | Неисправность двигателя жалюзи | Отказ шагового мотора, микропереключателя или платы |
| 09 | Неисправность термистора внутреннего блока | Обрыв или короткое замыкание датчика воздуха или теплообменника |
| 10 | Перегрузка двигателя вентилятора по току | Неисправность мотора или платы внутреннего блока |
| 13 | Ошибка данных EEPROM | Неисправность платы управления — замена |
Коды ошибок наружного блока (светодиод LD 301)
| Вспышек LD 301 | Ошибка | Вероятная причина |
|---|---|---|
| 1 | Нормальный режим | Система включена |
| 2 | Перегрузка по току компрессора | Неисправность платы или заклинивание компрессора |
| 2 + LD 302 горит | Перегрузка по току компрессора | Отказ силового модуля (SPM) или платы |
| 3 | Низкая скорость вращения компрессора | Отказ SPM, компрессора или платы |
| 4 | Ошибка переключения компрессора | Отказ SPM, компрессора или платы |
| 5 | Низкая скорость компрессора с перегрузкой по току | Высокое давление, неисправность вентилятора, низкое напряжение |
| 6 | Повышение температуры нагнетательного термистора | Нехватка хладагента, неисправность термистора, компрессора или вентилятора |
| 7 | Неисправность термистора | Обрыв или короткое замыкание датчика |
| 8 | Компрессор не разгоняется выше минимальных оборотов | Нехватка хладагента или неисправность компрессора |
| 9 | Ошибка связи | Не подключены клеммы C/D, обрыв кабеля, неисправность платы |
| 10 | Аномальное напряжение | Некорректное напряжение сети или неисправность дросселя |
| 12 | Аномальное вращение вентилятора | Отказ мотора вентилятора или платы (проверить предохранитель) |
| 13 | Ошибка EEPROM | Отказ основной платы |
| 14 | Превышение напряжения, обнаруженное SPM | Неисправность силового модуля |
Индикатор RUN
- Мигание раз в 2 секунды — ошибка межблочной связи. Проверить проводку, клеммы, платы.
- Мигание 1 раз в секунду с отображением кода — авария, расшифровка по таблице выше.
Мультизональные системы — термисторы
На мультизональных системах, если LD 301 горит постоянно, а LD 302 мигает, количество вспышек LD 302 указывает на неисправный термистор:
| Вспышек LD 302 | Неисправный термистор |
|---|---|
| 1 | Перегрев компрессора (OH) |
| 2 | Термистор размораживания |
| 3 | Термистор окружающей среды |
| 4 | Термистор жидкостной трубки контура 1 |
| 5 | Термистор газовой трубки контура 1 |
| 6 | Термистор жидкостной трубки контура 2 |
| 7 | Термистор газовой трубки контура 2 |
| 8 | Термистор жидкостной трубки контура 3 |
| 9 | Термистор газовой трубки контура 3 |
Что входит в диагностику
Полная диагностика мульти сплит-системы Hitachi RAK-25HN6A / RAM-71QH5 включает:
Считывание и расшифровка кодов ошибок

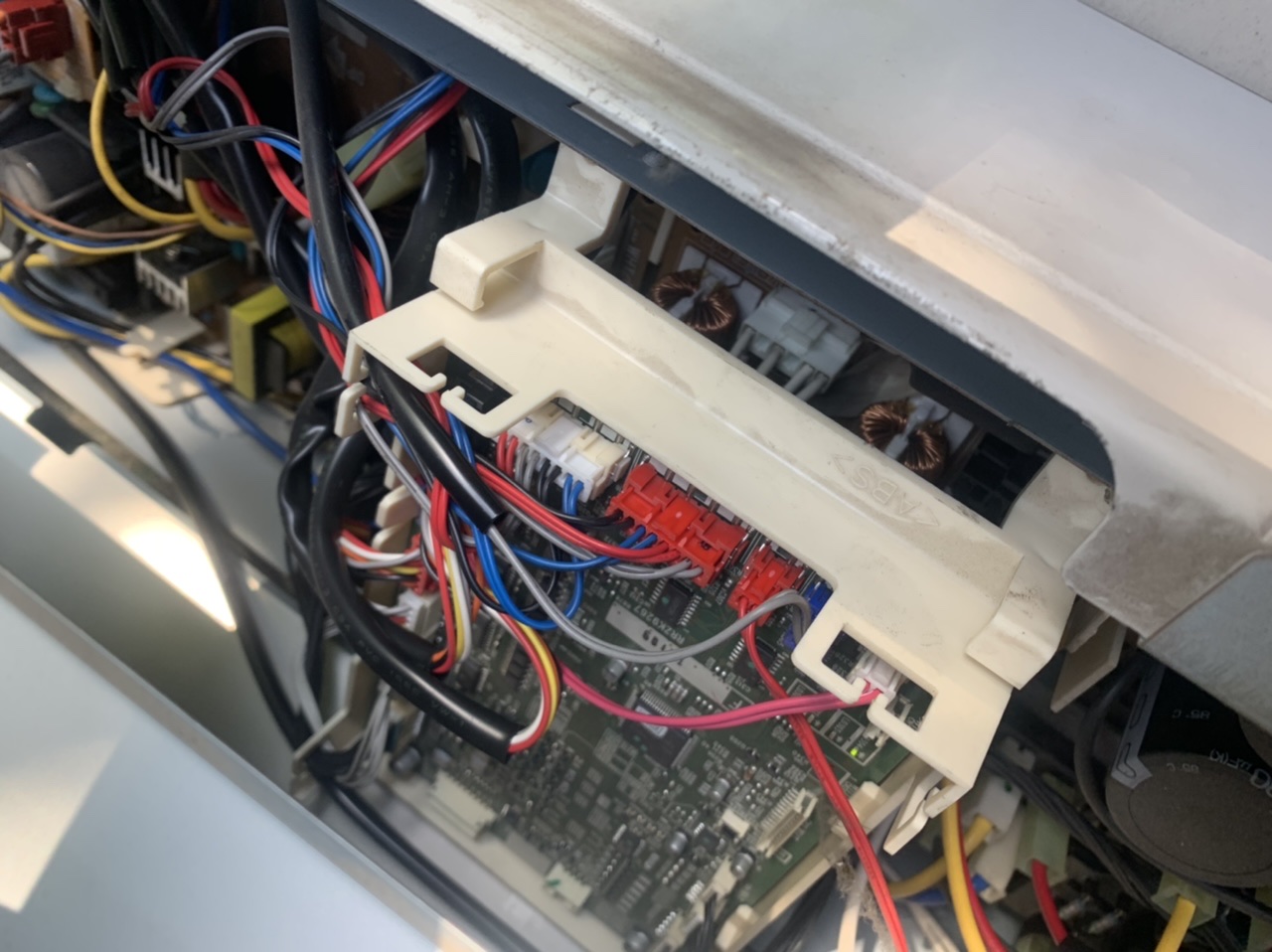

Коды ошибок считываются по миганию индикатора TIMER на внутреннем блоке и светодиодов LD 301/LD 302 на плате наружного блока. Мастер открывает корпус наружного блока и подсчитывает количество вспышек — каждый код соответствует конкретной неисправности.
Проверка рабочего давления хладагента
Манометрический коллектор подключается к сервисным портам наружного блока RAM-71QH5. Для R410A рабочее давление низкого давления — 6–9 бар, высокого — 25–35 бар. Снижение давления — признак утечки фреона.
В мульти сплит-системе с несколькими внутренними блоками важно проверить распределение хладагента по контурам — каждый EEV должен корректно дозировать подачу фреона в свой испаритель.
Поиск утечек
- Электронный течеискатель — проводится по всем соединениям, трубкам, вентилям, EEV. Фиксирует утечки до 4 г/год.
- Мыльный раствор — наносится на доступные соединения. При утечке образуются пузырьки.

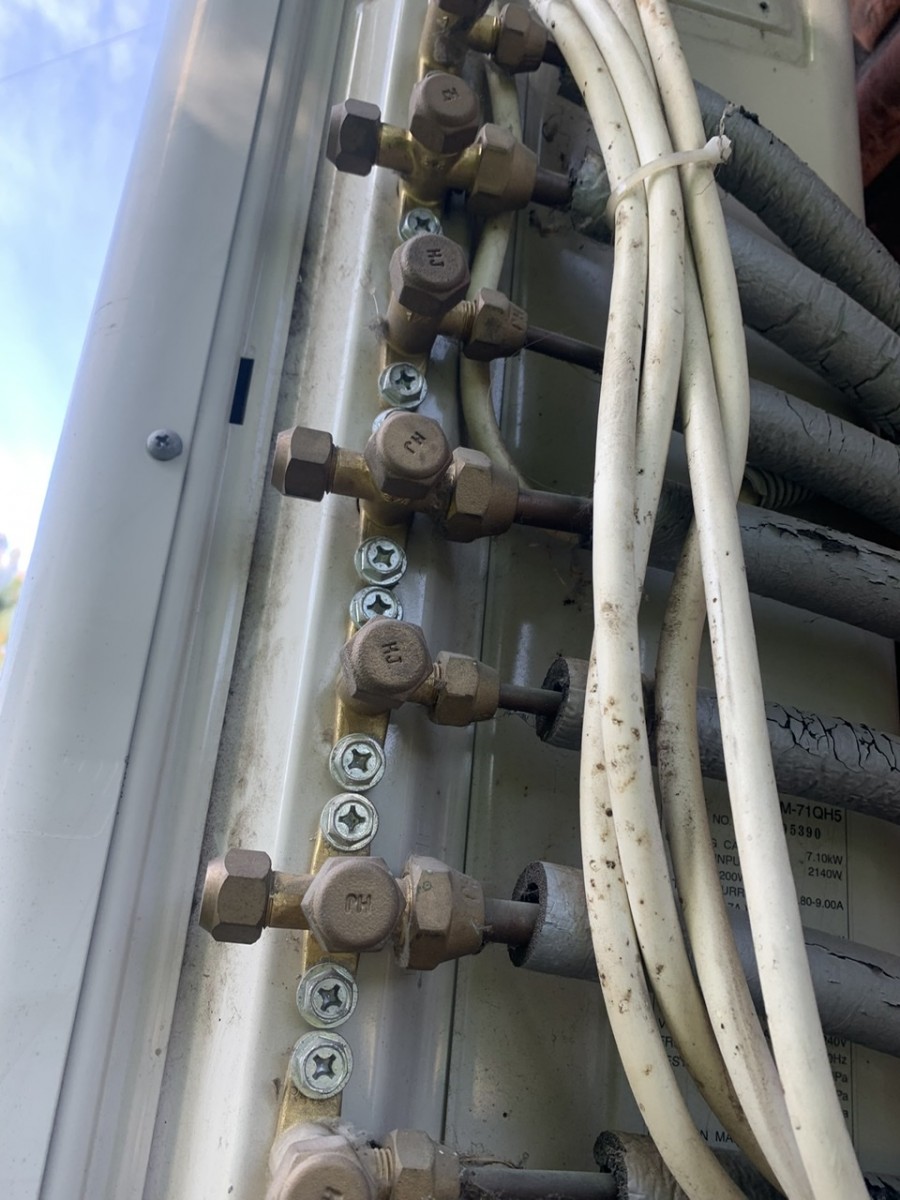

- В мульти сплит-системе количество соединений больше — к каждому внутреннему блоку идёт отдельная магистраль.
Диагностика инверторного компрессора
Наружный блок RAM-71QH5 оснащён двойным ротационным инверторным компрессором. Диагностика:
- Замер сопротивления обмоток мультиметром.
- Проверка сопротивления изоляции между обмотками и корпусом.
- Проверка потребляемого тока токоизмерительными клещами.
- Диагностика силового модуля (SPM) — проверка силовых транзисторов, конденсаторов шины постоянного тока.
- Проверка датчика температуры нагнетания (коды 6 и 8 на LD 301).
Проверка термисторов
В системе Hitachi RAK-25HN6A / RAM-71QH5 установлено несколько термисторов:
- Датчик воздуха на входе внутреннего блока.
- Датчики теплообменника внутреннего блока (жидкостная и газовая труба).
- Датчик наружного воздуха.
- Датчик температуры нагнетания компрессора.
- Датчик температуры радиатора инвертора.
Каждый датчик проверяется мультиметром — сопротивление сравнивается с табличными значениями для текущей температуры. Обрыв или короткое замыкание — замена.
Проверка EEV
Каждый внутренний блок имеет свой электронный расширительный вентиль. При неисправности EEV (заедание иглы, повреждение катушки) соответствующий блок не получает хладагент — охлаждение отсутствует при работающем наружном блоке. Диагностика: проверка сопротивления катушки, прослушивание щелчков привода.

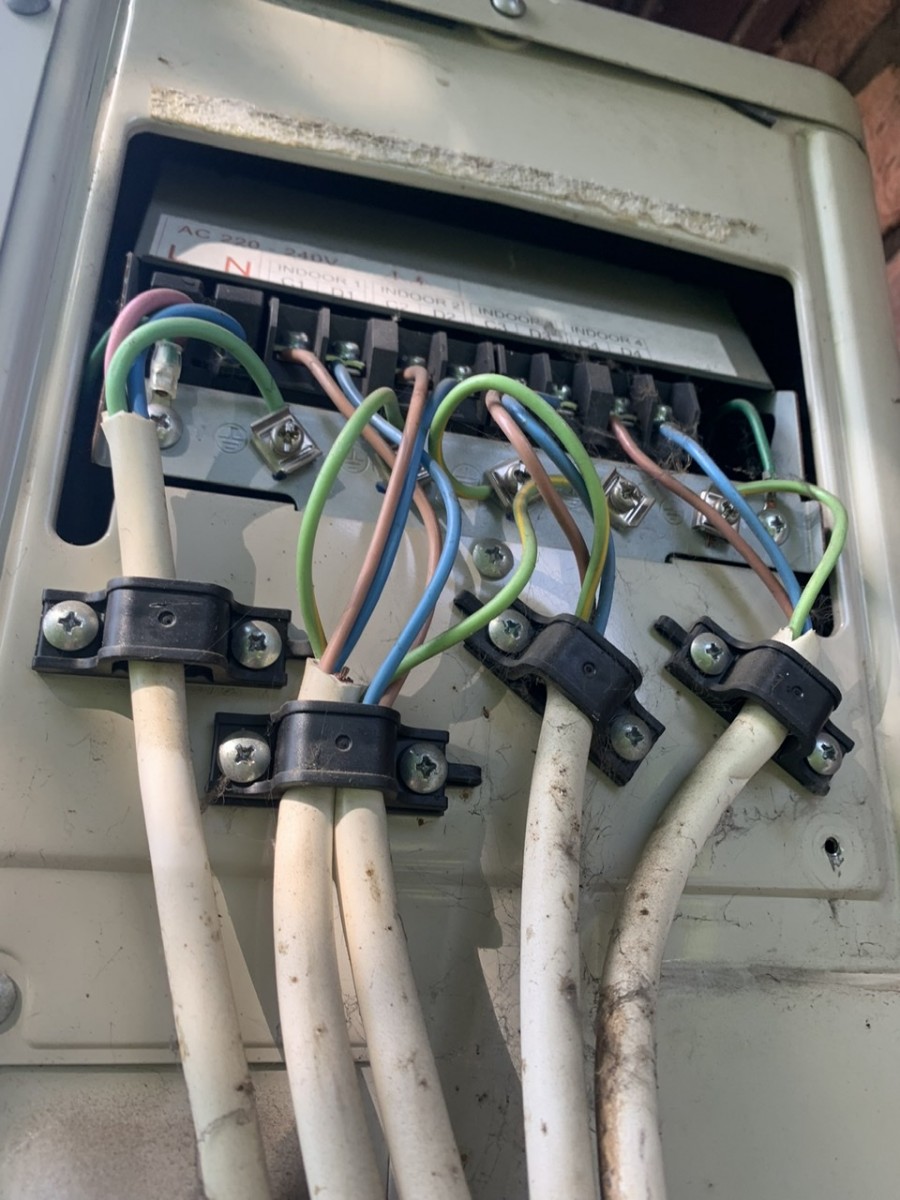

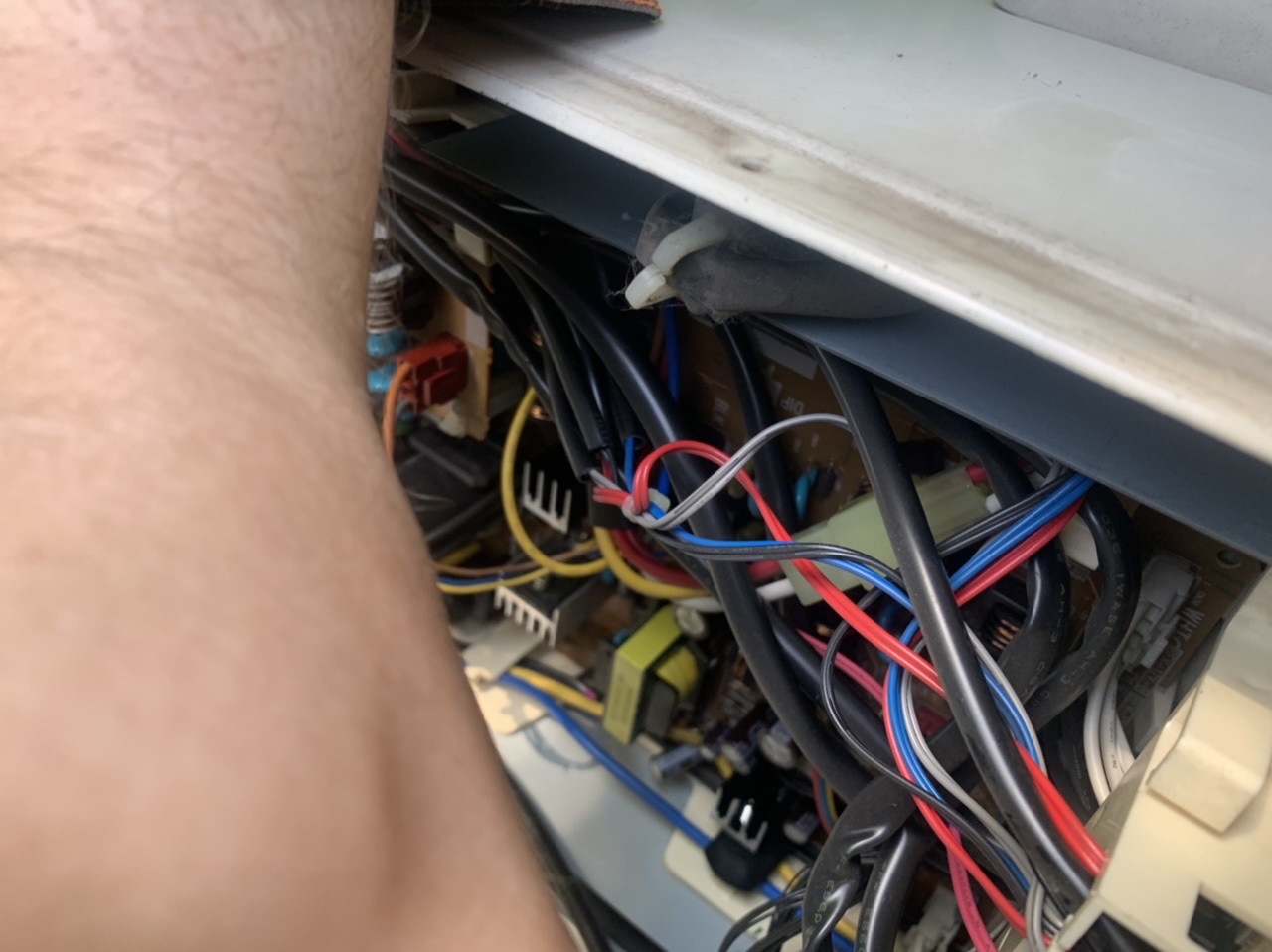

Проверка связи между блоками
При ошибке 03 (внутренний блок) или 9 (наружный блок) проверяется:
- Целостность сигнального кабеля между блоками.
- Надёжность подключения клемм C/D.
- Отсутствие электромагнитных помех.
- Исправность плат внутреннего и наружного блоков.
Проверка дренажной системы
При ошибке 06 (поплавковый выключатель) проверяется:
- Работа дренажной помпы — подача команды, контроль откачки.
- Поплавковый выключатель — срабатывание при заполнении поддона.
- Проходимость дренажного шланга — продувка или промывка.
Визуальный осмотр

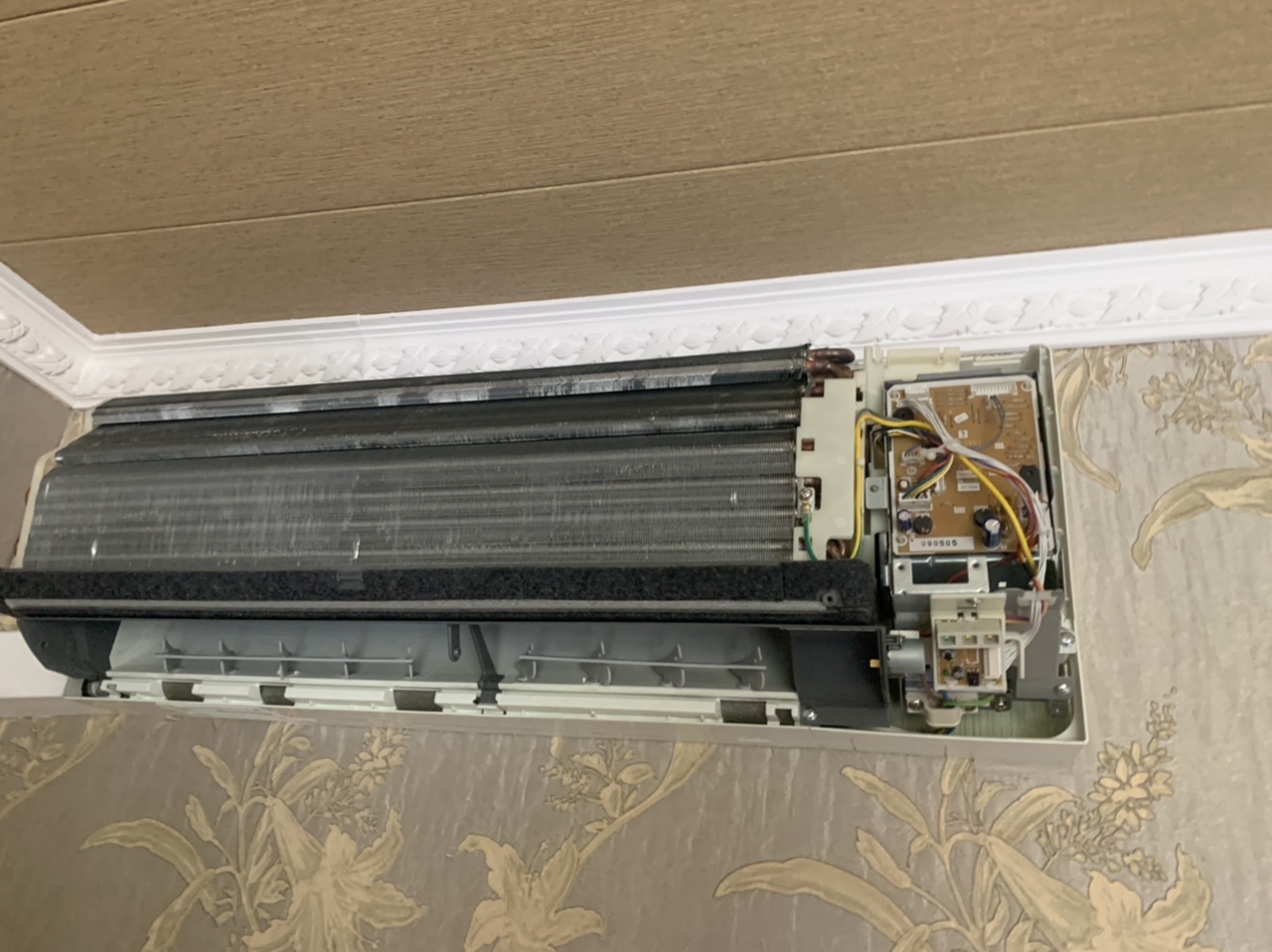

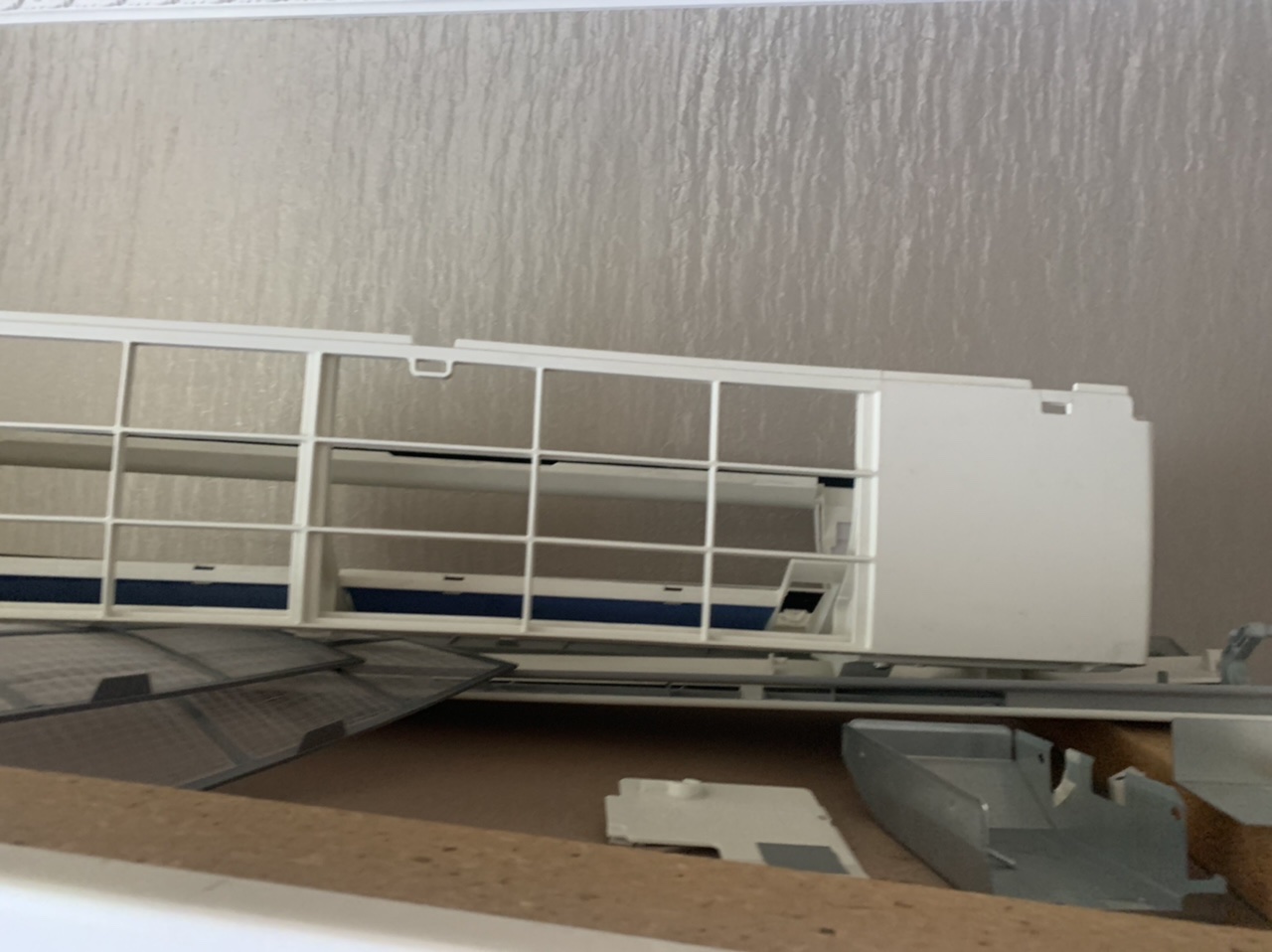

- Состояние теплообменников — загрязнение, коррозия, деформация рёбер.
- Состояние фильтров Nano Titanium и предварительного фильтра.
- Целостность теплоизоляции фреоновых магистралей.

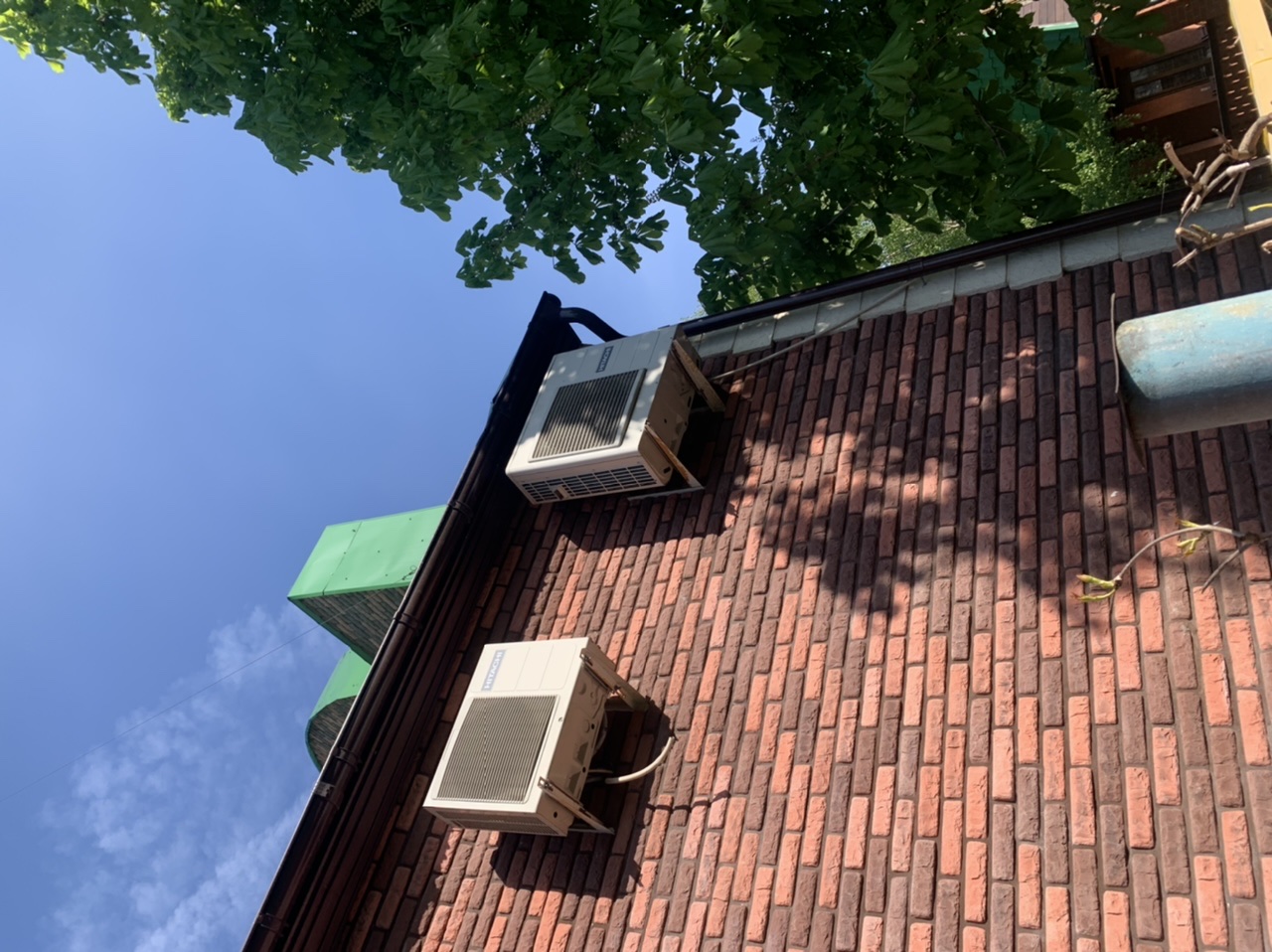

- Надёжность крепления блоков и кронштейнов.

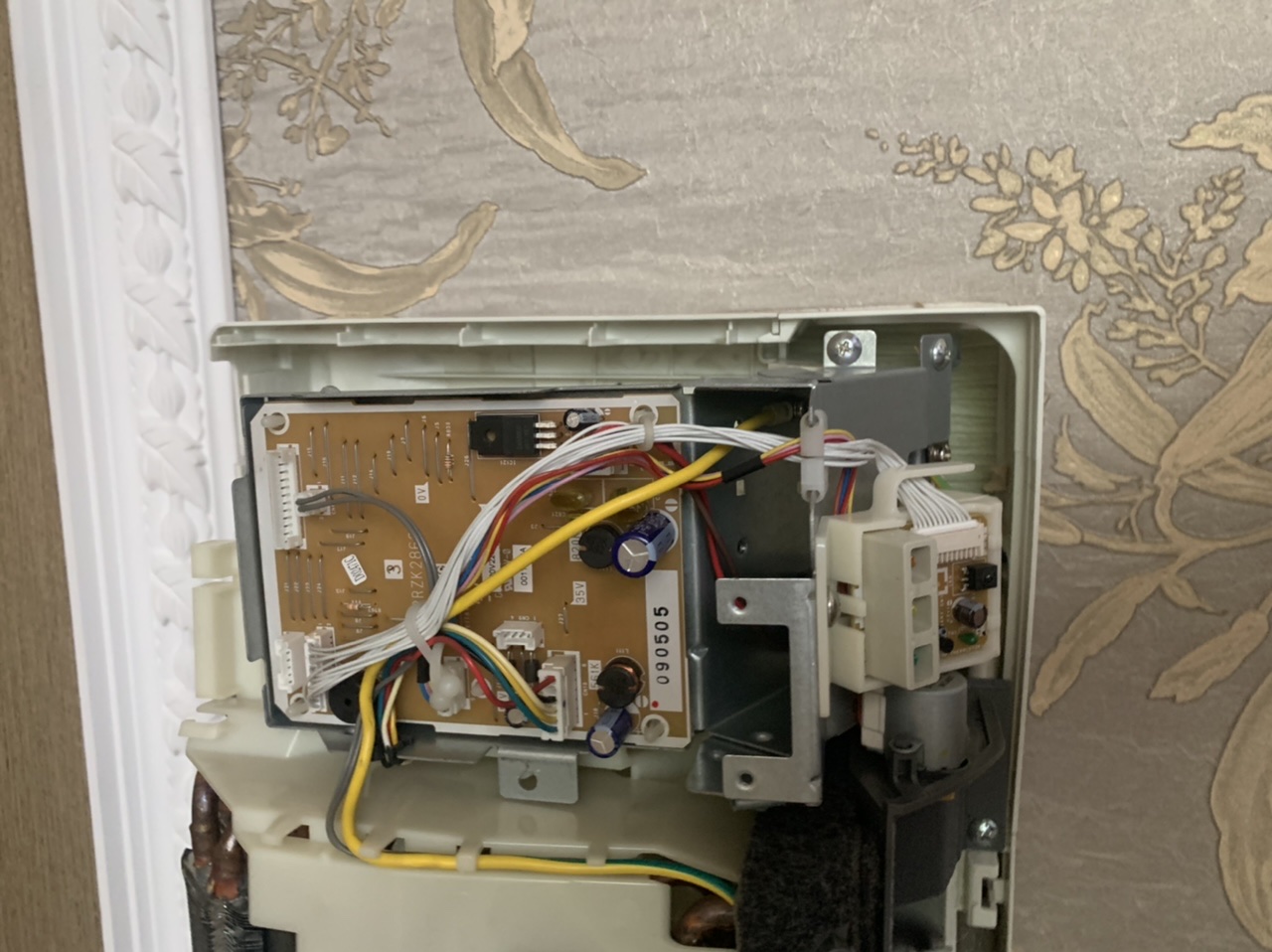

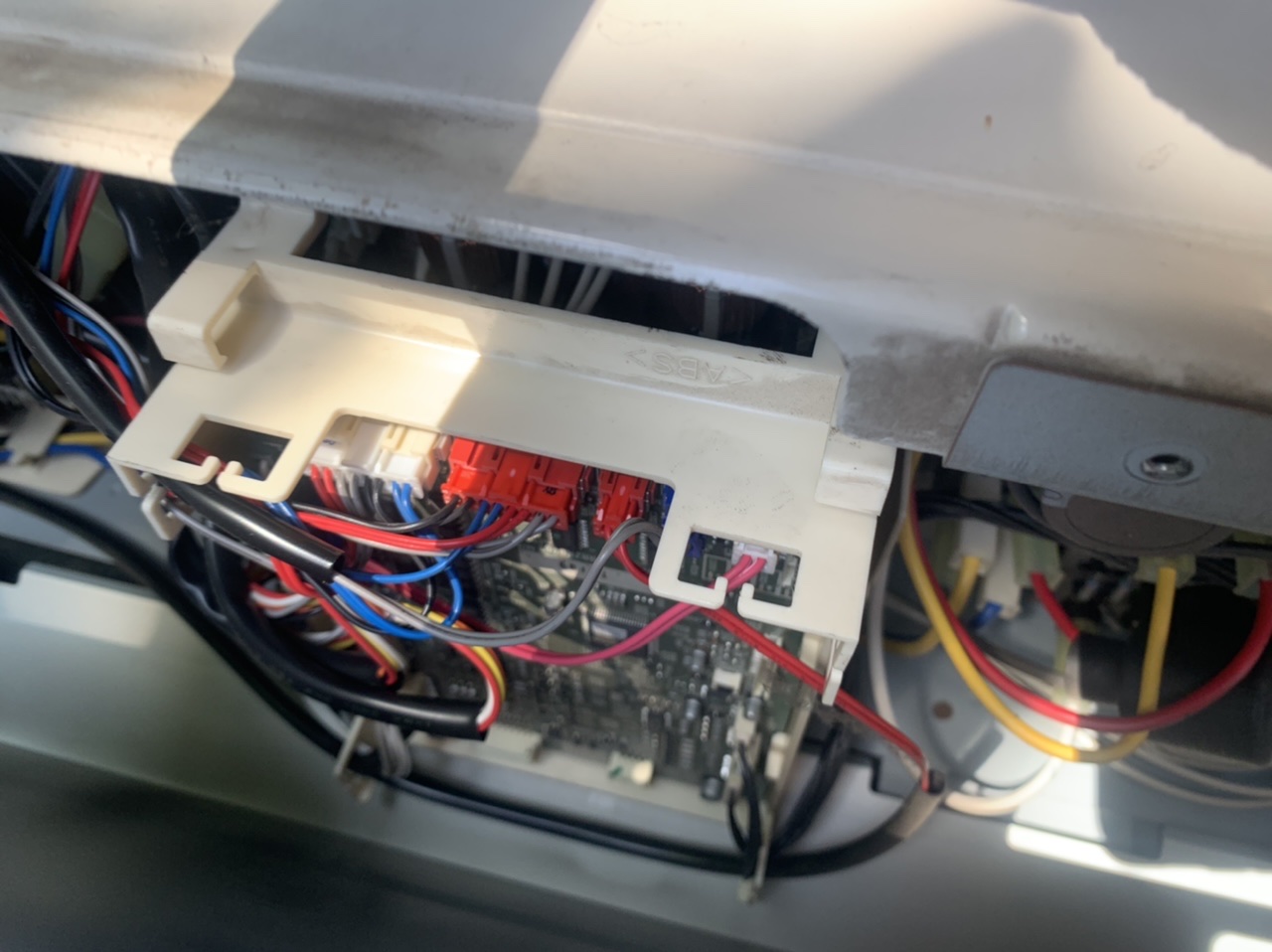

- Состояние платы управления — следы перегрева, окисления, повреждения компонентов.
Наиболее частые неисправности
1. Утечка фреона
Самая частая проблема. Утечка происходит через микропоры вальцовочных соединений, повреждения трубок. В мульти сплит-системе с 2–4 внутренними блоками количество соединений значительно больше — вероятность выше. Симптомы: обмерзание тонкой трубки, слабое охлаждение, компрессор работает без остановки. Код 6 на LD 301 (повышение температуры нагнетания). Ремонт: поиск утечки течеискателем, перевальцовка или пайка, опрессовка азотом, вакуумирование, дозаправка R410A по весам.
2. Ошибка связи (код 03 / 9)
Внутренние блоки перестают обмениваться данными с наружным блоком. Причины: обрыв сигнального кабеля, слабые клеммы, электромагнитные помехи, отказ платы. Ремонт: проверка кабеля мультиметром, подтяжка клемм, замена платы при необходимости.

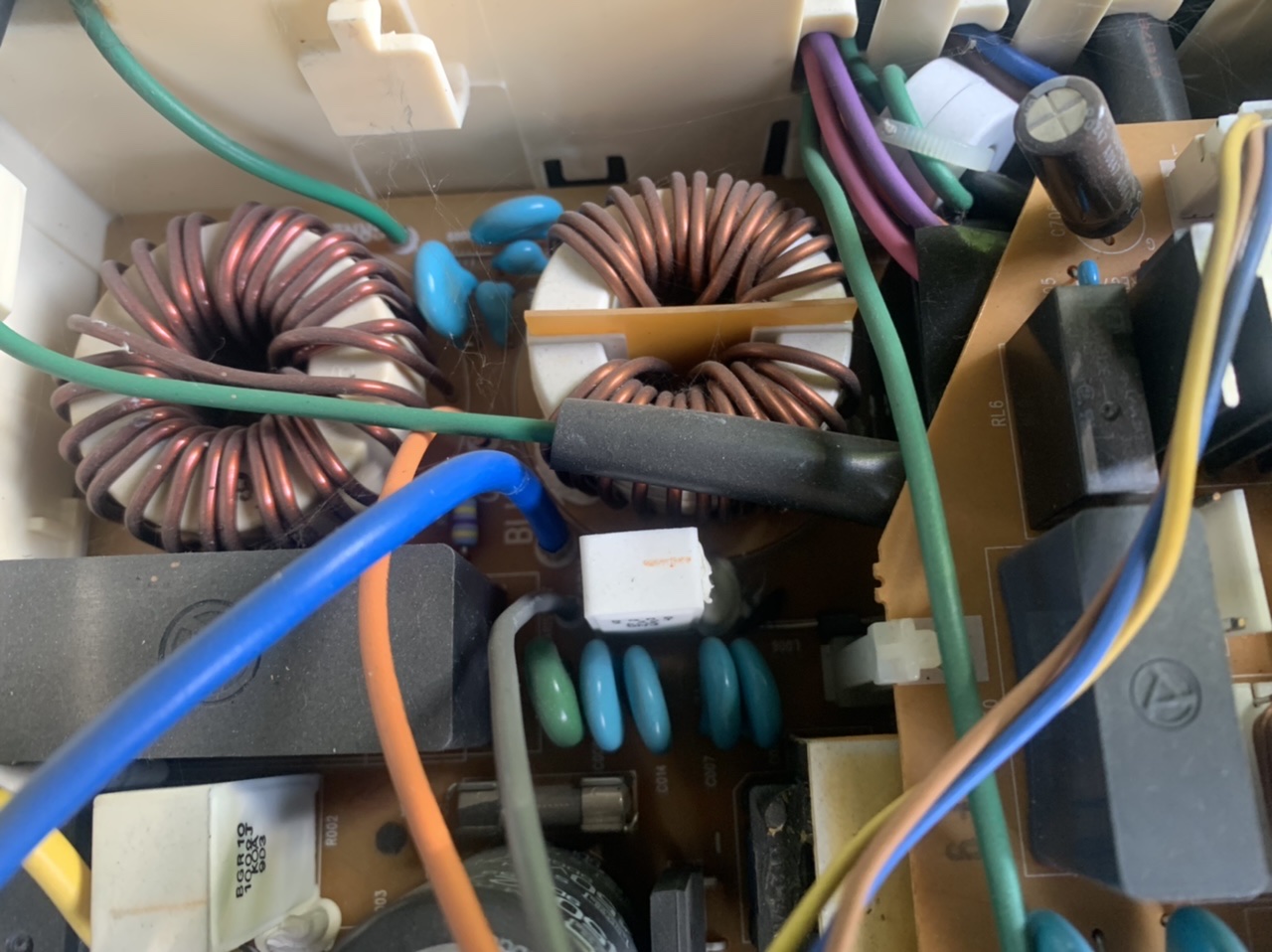

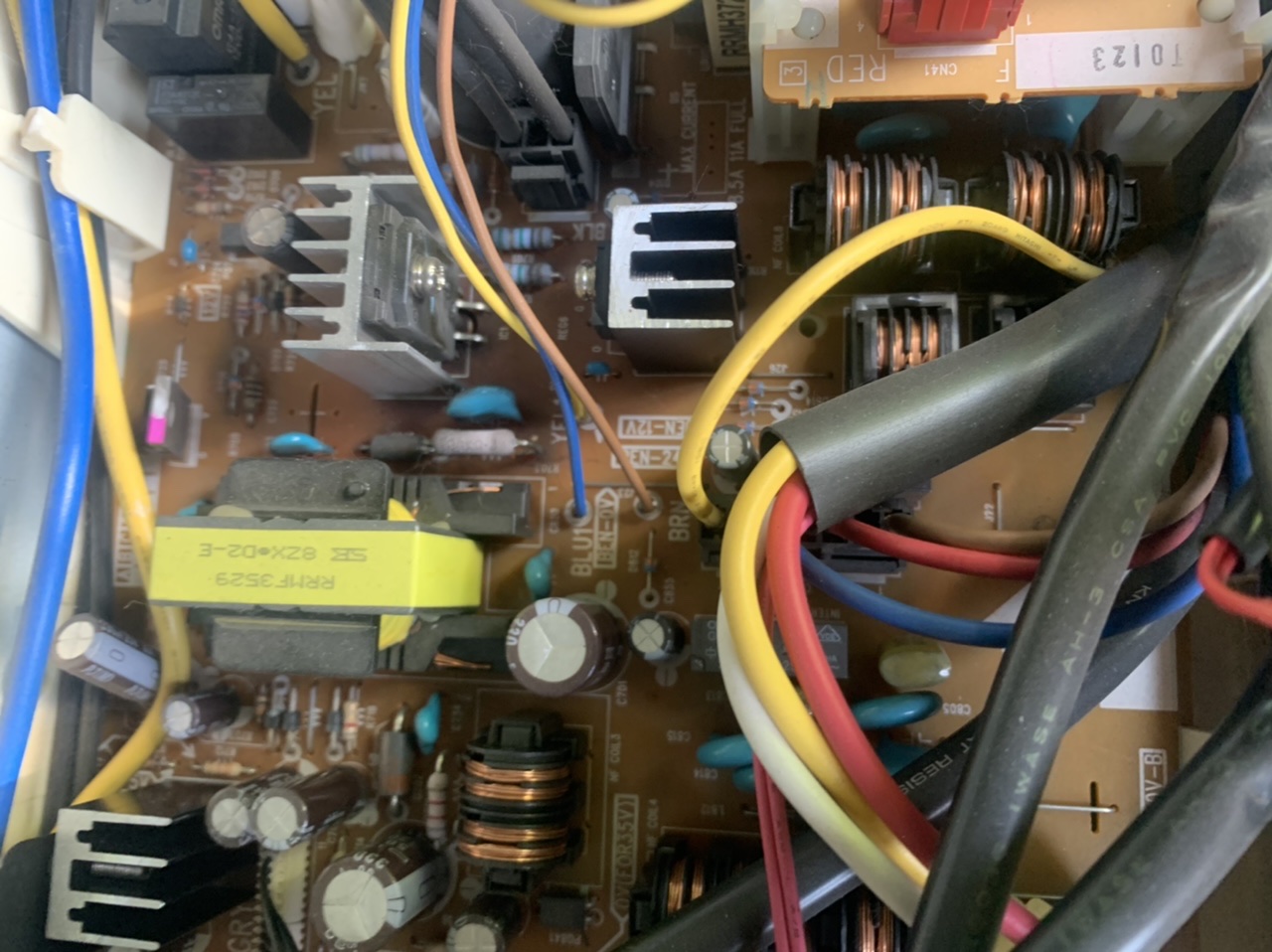

3. Неисправность инверторной платы / SPM (коды 2+302, 3, 4, 14)
Силовой модуль инвертора выходит из строя из-за перегрева, скачков напряжения, пробоя транзисторов. Симптомы: компрессор не запускается, гудит, не набирает обороты. Ремонт: диагностика SPM, замена силовых транзисторов или модуля целиком, в тяжёлых случаях — замена платы.
4. Отказ термистора (коды 09, 7)
Термисторы — расходные элементы. Неисправный датчик передаёт некорректные данные — компрессор работает неправильно, возможен перегрев. Ремонт: замена термистора, 15–30 минут на каждый датчик.
5. Засорение дренажа (код 06)
Вода в поддоне поднимается — срабатывает поплавковый выключатель, кондиционер отключается. Ремонт: прочистка дренажа, при отказе помпы — замена.
6. Отказ вентилятора (код 10 внутренний, 12 наружный)
Износ подшипников двигателя, повреждение крыльчатки, отказ платы управления вентилятором. Ремонт: замена двигателя или ремонт платы.
7. Ошибка EEPROM (код 13)
Сбой памяти платы управления. Причины: скачок напряжения, гроза, износ компонента. Ремонт: замена платы управления — ремонт EEPROM нецелесообразен.
Стоимость диагностики и ремонта
| Услуга | Стоимость |
|---|---|
| Выезд и диагностика (1 система) | бесплатно при ремонте / 2 500 ₽ отдельно |
| Диагностика мульти сплит-системы (2–3 внутренних блока) | от 3 000 ₽ |
| Диагностика мульти сплит-системы (4 внутренних блока) | от 4 500 ₽ |
| Считывание кодов ошибок и базовая диагностика | от 1 500 ₽ |
| Поиск утечки электронным течеискателем | от 1 500 ₽ |
| Устранение утечки фреона (перевальцовка) | от 1 500 ₽ за соединение |
| Пайка стыка медной трубки | от 1 500 ₽ за точку |
| Опрессовка азотом | от 2 500 ₽ |
| Вакуумирование | от 1 500 ₽ |
| Дозаправка фреоном R410A (работа) | от 1 500 ₽ |
| Фреон R410A | 550–800 ₽ / 100 г |
| Замена термистора | от 1 500 ₽ + запчасти |
| Ремонт инверторной платы | от 5 000 ₽ |
| Замена силового модуля (SPM) | от 6 000 ₽ + запчасти |
| Замена EEV | от 4 000 ₽ + запчасти |
| Замена компрессора | от 8 000 ₽ + запчасти |
| Замена дренажной помпы | от 3 500 ₽ + запчасти |
| Замена двигателя вентилятора | от 3 500 ₽ + запчасти |
| Замена платы управления | от 5 000 ₽ + запчасти |
| Чистка теплообменников | от 2 500 ₽ |
| Прочистка дренажа | от 1 500 ₽ |
| Высотные работы (промышленный альпинист) | по договорённости |
Точную стоимость мастер называет после диагностики.
Почему диагностику должны выполнять специалисты
Мульти сплит-система Hitachi RAK-25HN6A / RAM-71QH5 — сложная инверторная система с двойным ротационным компрессором, силовым модулем SPM, электронными расширительными вентилями и цифровой связью между блоками. Диагностика требует:
- Считывания кодов ошибок по миганию индикаторов TIMER и LD 301/LD 302 — без опыта легко ошибиться в интерпретации.
- Манометрического коллектора для проверки давления R410A.
- Электронного течеискателя для поиска утечек — в мульти сплит-системе количество соединений больше.
- Мультиметра и токоизмерительных клещей для диагностики компрессора, SPM, плат, термисторов, EEV.
- Вакуумного насоса и вакуумметра для вакуумирования после ремонта.
- Электронных весов для заправки по массе — перезаправка мульти сплит-системы с большим объёмом хладагента особенно опасна.
Самостоятельная диагностика и ремонт недопустимы. Цена ошибки — стоимость инверторной платы или компрессора, которые стоят в несколько раз дороже профессиональной диагностики. Производитель Hitachi аннулирует гарантию при самостоятельном ремонте.
Наша компания «МонтажМастер» выполняет диагностику и ремонт мульти сплит-систем Hitachi RAK-25HN6A / RAM-71QH5 в Москве и Московской области. Специалист приедет в удобное время, считает коды ошибок, проверит давление фреона, найдет утечку, продиагностирует компрессор и платы, определит причину неисправности и выполнит ремонт с использованием оригинальных или совместимых запчастей. На все работы предоставляется гарантия.
