Диагностика McQuay MDB075BR/MMC075CR

Диагностика канального кондиционера McQuay MDB075BR / MMC075CR

McQuay MDB075BR / MMC075CR — это канальная неинверторная сплит-система мощностью 21,7 кВт (75000 BTU), рассчитанная на обслуживание помещений площадью до 215 м². Бренд McQuay — американская климатическая компания с историей с 1924 года, производство данной модели велось на заводе в Малайзии. Это полупромышленное оборудование: трёхфазное питание 380 В, спиральный компрессор Scroll, хладагент R22, статический напор 147 Па для подачи воздуха по воздуховодам. Внутренний блок устанавливается за подвесным потолком и распределяет воздух через систему duct-каналов.

Диагностика канального кондиционера принципиально отличается от диагностики настенных бытовых сплит-систем. Помимо проверки холодильного контура и электрики, мастер проверяет систему воздуховодов, дренажный насос, трёхфазное подключение и работу спирального компрессора. Мощность 21,7 кВт и рабочий ток 14,2 А означают, что любая неисправность затрагивает дорогостоящие узлы — замена спирального компрессора Scroll сопоставима по стоимости со всей бытовой сплит-системой.

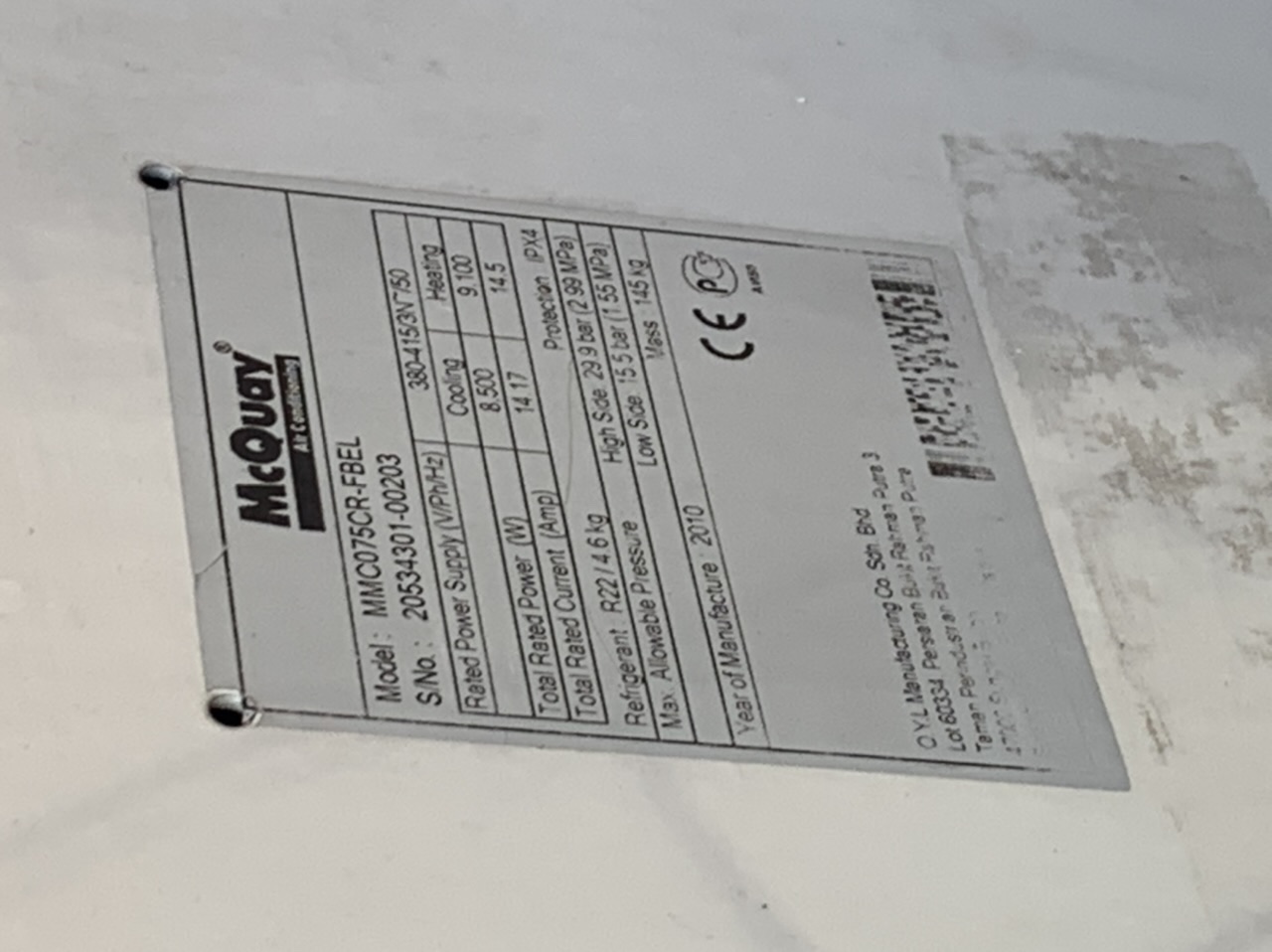

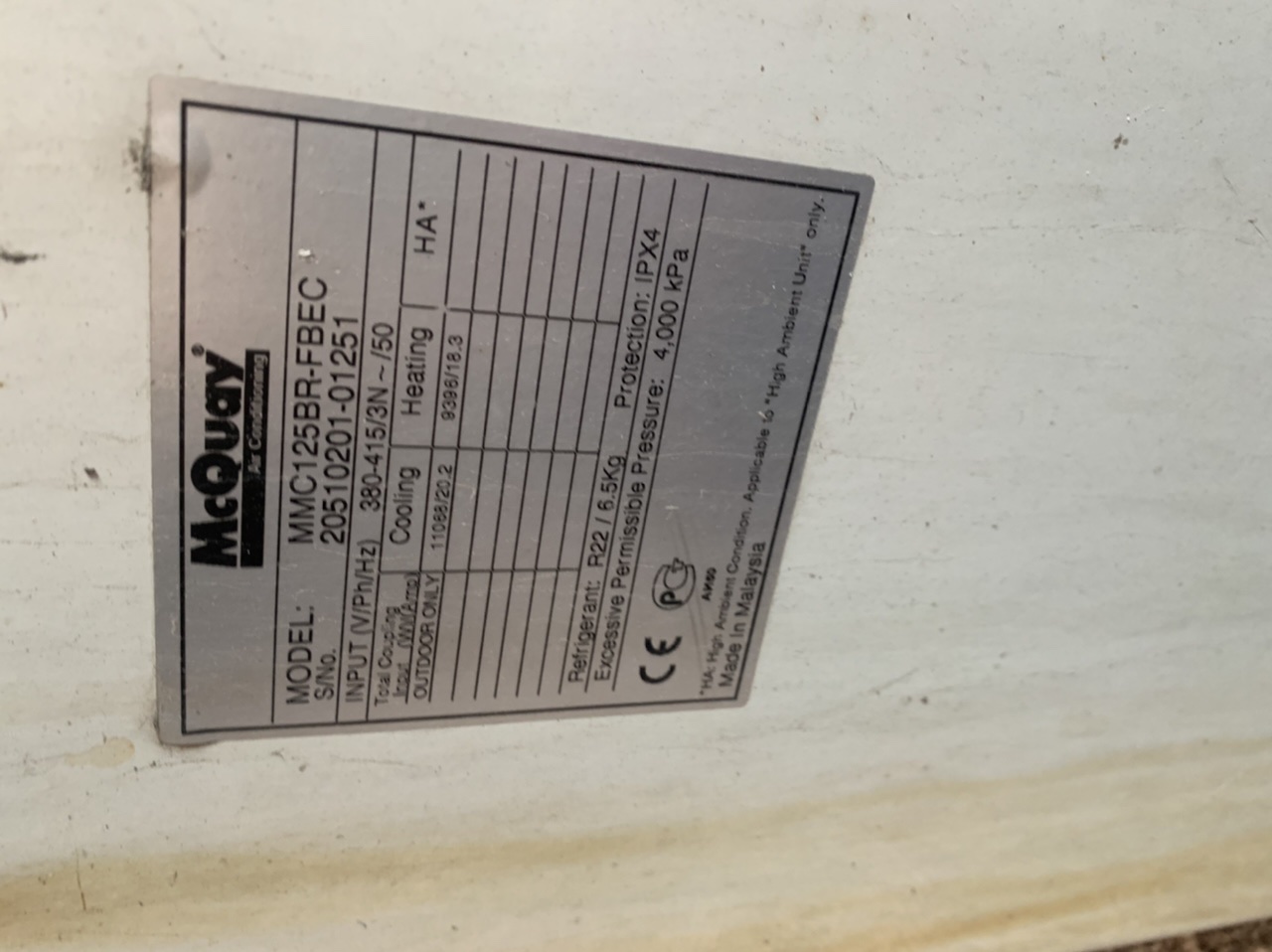

ехнические характеристики McQuay MDB075BR / MMC075CR

Особенности канального кондиционера McQuay

Канальная сплит-система принципиально отличается от настенной:

• Внутренний блок скрыт за подвесным потолком — забор воздуха через потолочные решётки, подача через duct-каналы. Владелец видит только решётки, а не сам блок.
• Статический напор 147 Па — вентилятор внутреннего блока способен прокачивать воздух через систему воздуховодов длиной до 15–20 м. При загрязнении фильтров или воздуховодов напор падает, и воздух не доходит до дальних помещений.
• Спиральный компрессор Scroll — более надёжный и тихий, чем поршневой, но чувствительный к жидкому ударту (попаданию жидкого хладагента в компрессор). Неисправность Scroll-компрессора — одна из самых дорогих поломок.
• Трёхфазное питание 380 В — при пропадании одной фазы компрессор работает с перегрузкой и выходит из строя. Проверка чередования и наличия всех трёх фаз — обязательный пункт диагностики.
• Хладагент R22 — снят с производства, запасы ограничены. При утечке R22 заправка возможна, но в долгосрочной перспективе требуется ретрофит (переделка системы под R410A или R407C).
• Контроллер Sequential — обеспечивает последовательный запуск до четырёх компрессоров и вентиляторов наружных блоков, недельное программирование, самодиагностику и сохранение настроек.

Когда нужна диагностика

Диагностика требуется, если кондиционер работает некорректно или не работает вообще. Для канальной сплит-системы McQuay MDB075BR поводы для обращения:

• кондиционер включается, но не охлаждает (или не греет) — воздух из решёток тёплый;
• на проводном пульте отображается код ошибки — система самодиагностики определила неисправность;
• кондиционер не включается — нет реакции на пульт;
• кондиционер самопроизвольно отключается через несколько минут работы;
• посторонние звуки — гул, треск, вибрация от внутреннего или наружного блока;
• вода протекает через подвесной потолок — засор дренажа или неисправность дренажного насоса;
• воздух не поступает в дальние помещения — загрязнение фильтров или воздуховодов, падение статического напора;
• повышенное энергопотребление при сниженной производительности;
• на медных трубках появился иней или масло — признак утечки фреона;
• выбивает автомат при попытке запуска — короткое замыкание в компрессоре или проводке.

Считывание кода ошибки

Система самодиагностики McQuay выводит код ошибки на проводной пульт управления. Для считывания кода на пульте необходимо нажать и удерживать кнопку TIMER CANCEL в течение 5 секунд — на дисплее замигает 00. Последовательными нажатиями TIMER CANCEL пролистываются коды. Длинный звуковой сигнал означает, что данный код ошибки активен. Короткий гудок — код не соответствует текущей неисправности.

Основные коды ошибок McQuay:

Код ошибки — это ориентир, а не диагноз. Один и тот же код может быть вызван разными причинами. Например, E1 (низкое давление) — это и утечка фреона, и засор фильтра-осушителя, и неисправность вентилятора внутреннего блока. Мастер проверяет все возможные причины инструментально.

Что входит в диагностику

1. Проверка трёхфазного электропитания

Диагностика начинается с проверки питания. Мультиметром замеряется напряжение на каждой фазе и между фазами на клеммной колодке наружного блока:

• номинальное напряжение — 380 В между фазами, 220 В между фазой и нулём;
• допустимое отклонение — ±10%±10%. При напряжении ниже 342 В или выше 418 В компрессор работает с перегрузкой;
• несимметрия фаз — разница напряжений между фазами не более 2–3%. При большей несимметрии ток перераспределяется, одна обмотка компрессора перегревается — это причина кода E3 и преждевременного выхода компрессора.

Проверяется также наличие нулевого провода и заземления. Отсутствие нуля при трёхфазном подключении ведёт к перекосу фаз и повреждению электроники.

2. Проверка фреонового контура

Мастер подключает манометрический коллектор к сервисным портам наружного блока. Кондиционер включается в режим охлаждения. Замеряется:

• давление всасывания (низкая сторона) — сравнивается с номинальным для R22 при текущей температуре на улице;
• давление нагнетания (высокая сторона);
• перегрев и переохлаждение — расчёт по температуре и давлению.

Интерпретация показаний:

Для R22 рабочее давление всасывания при +35+35 °C на улице — 5–6 бар, давление нагнетания — 18–22 бар (ориентировочно, точные значения зависят от температуры).

3. Поиск утечки фреона

Если давление низкое, мастер ищет утечку:

• визуальный осмотр — следы масла на паяных и вальцовочных соединениях;
• электронный течеискатель — проходит по всем соединениям и трубам;
• опрессовка азотом — контур заполняется сухим азотом под давлением 28–40 бар и выдерживается 30 минут. Для канального кондиционера с объёмным контуром (трубы 1/2″ и 1″, длина трассы до 30 м) опрессовка особенно важна — даже небольшая утечка за сезон приводит к значительной потере хладагента.

4. Диагностика спирального компрессора Scroll

Спиральный компрессор — самый дорогой узел канального кондиционера. Диагностика:

• замер сопротивления обмоток — между фазами и относительно корпуса. Для трёхфазного Scroll-компрессора сопротивления между тремя парами выводов должны быть одинаковыми. Разница более 5% — межвитковое замыкание;
• проверка изоляции — мегаомметром. Сопротивление изоляции должно быть не менее 2 МОм. Меньшее значение — пробой изоляции, риск пробоя на корпус;
• проверка рабочего тока — токоизмерительными клещами на каждой фазе. Номинальный ток — 14,2 А. Превышение на любой фазе — перегрузка или несимметрия;
• проверка на заклинивание — если компрессор гудит, но не запускается, возможна механическая заклинивка спирали. Проверяется путём кратковременной подачи питания и контроля пускового тока;
• проверка температуры корпуса — контактным термометром. Перегрев корпуса выше 90 °C указывает на недостаток фреона, загрязнённый конденсатор или износ компрессора;
• проверка на жидкостной удар (код E5) — если жидкий хладагент попадает в компрессор, спираль повреждается. Причина: недостаточный расход воздуха через испаритель (загрязнённый фильтр, закрытые решётки, неисправный вентилятор).

5. Диагностика платы управления

Плата управления в канальном кондиционере McQuay расположена в наружном блоке. Проверка:

• визуальный осмотр — следы нагара, вздутые конденсаторы, обугленные резисторы, трещины в пайке;
• проверка предохранителей — замер сопротивления;
• проверка реле — подача управляющего напряжения и контроль замыкания контактов. Реле компрессора, вентилятора, четырёхходового клапана;
• проверка датчиков температуры — замер сопротивления датчиков внутреннего блока, испарителя, наружного блока и компрессора;
• проверка цепи связи — между внутренним и наружным блоками. Обрыв или окисление контактов межблочного кабеля — причина кода F6;

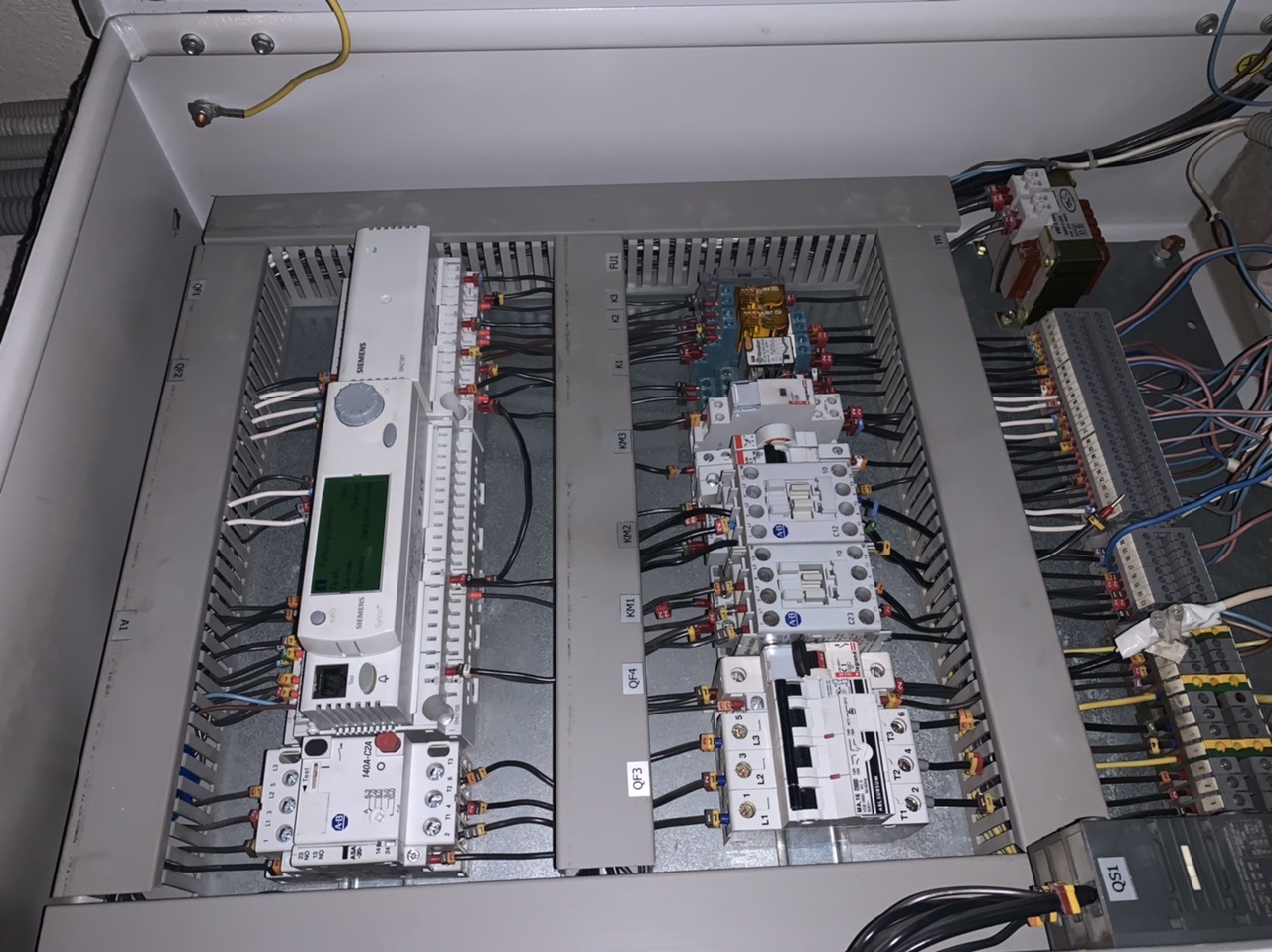

• проверка контроллера Sequential — корректность последовательного запуска, сохранение настроек, работа таймера.

6. Проверка вентиляторов

Внутренний блок:

• двигатель вентилятора — замер сопротивления обмоток, проверка работы на всех скоростях. Канальный вентилятор должен создавать статический напор 147 Па — если напор упал, воздух не доходит до дальних помещений;
• крыльчатка — осмотр на предмет загрязнения, трещин и дисбаланса. Загрязнённая крыльчатка — источник вибрации и шума, передаётся на подвесной потолок.

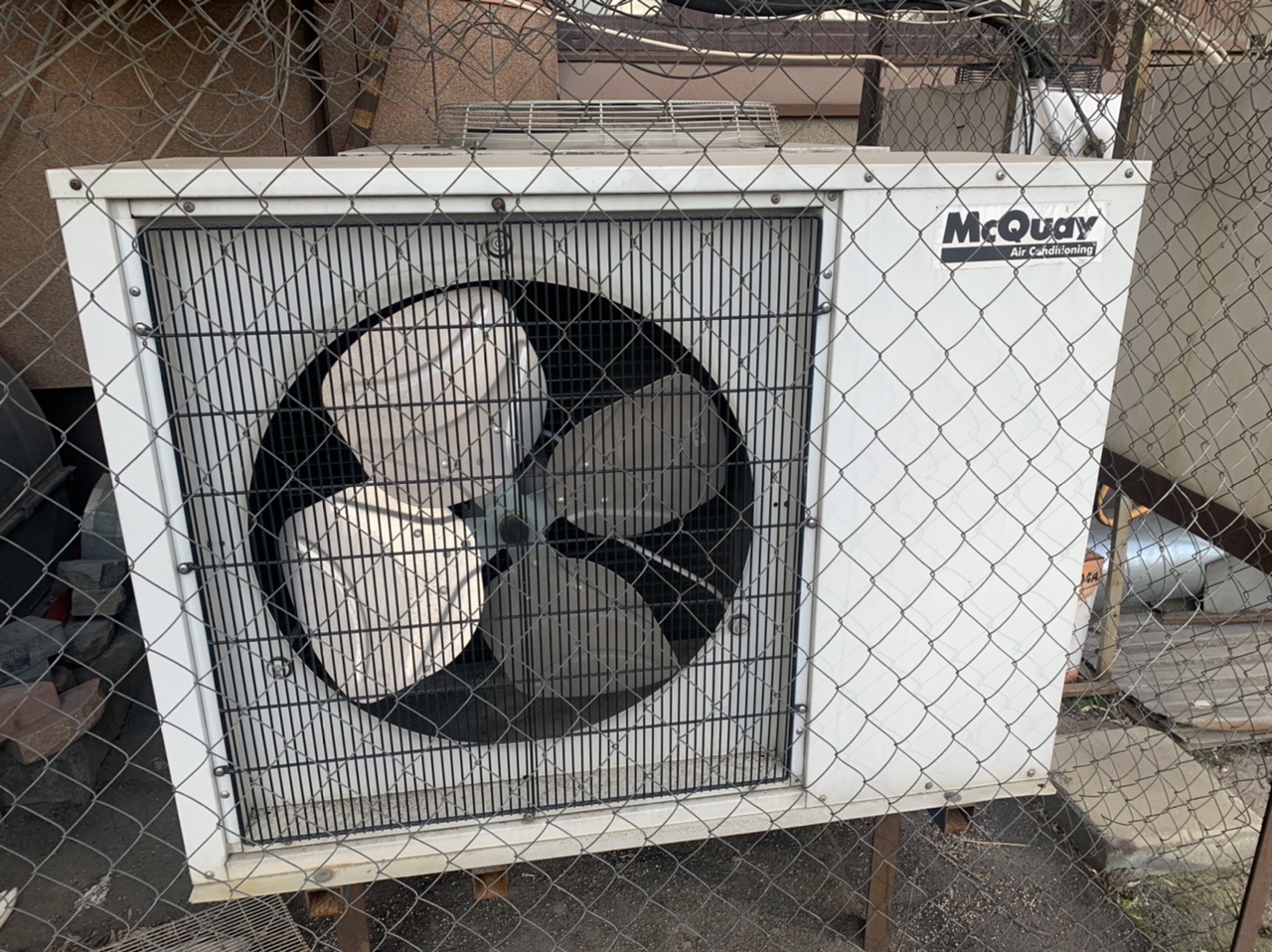

Наружный блок:

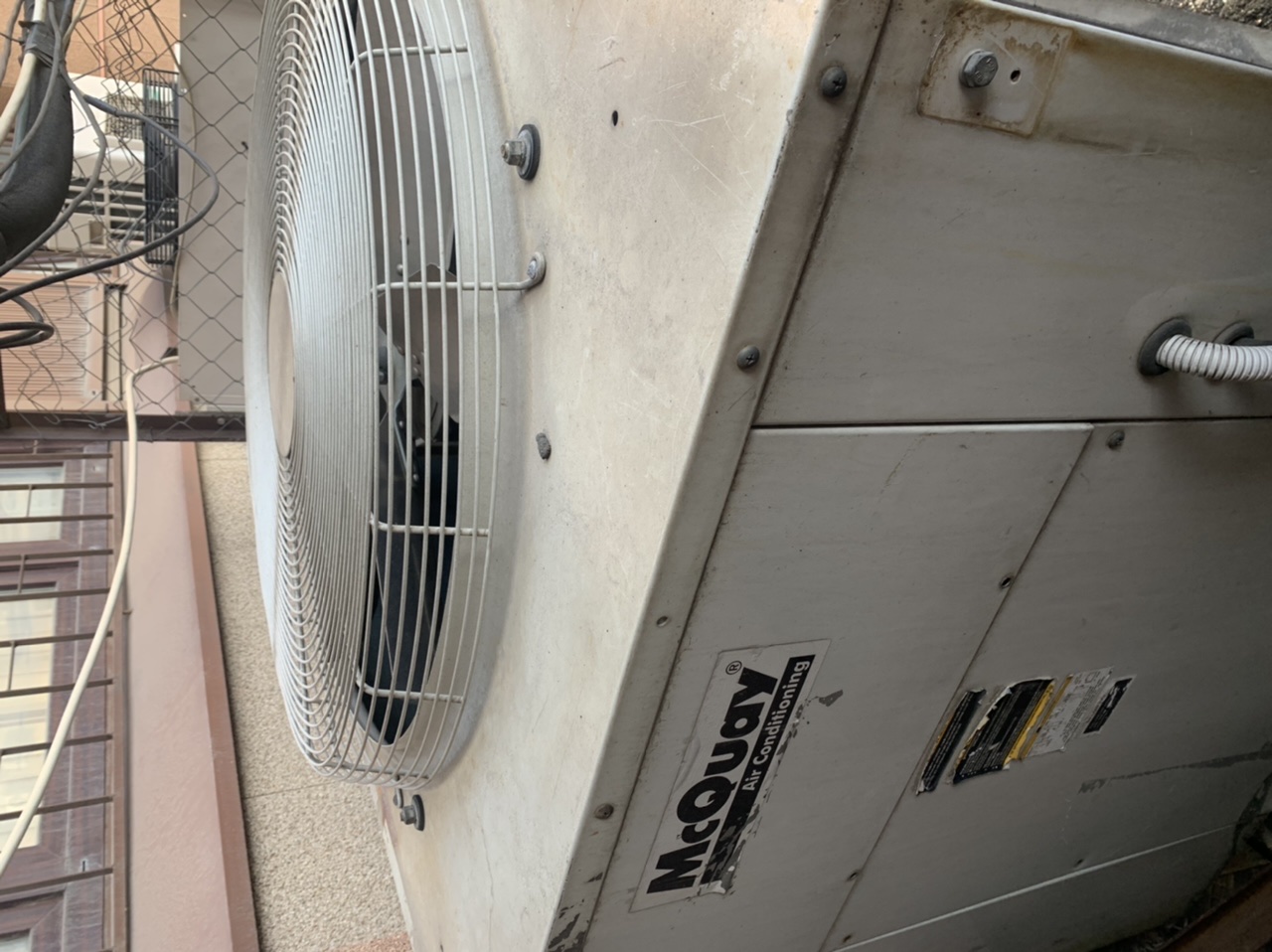

• двигатель вентилятора — замер сопротивления, проверка работы;
• лопасти вентилятора — осмотр на трещины и дисбаланс. Треснувшая лопасть вызывает вибрацию, передаётся на кронштейны и стену.

7. Проверка теплообменников

• Испаритель внутреннего блока — осмотр ламелей на загрязнение. Для канального блока с расходом воздуха 4250 м³/ч загрязнение испарителя резко снижает производительность и может вызвать обмерзание. Чистка канального испарителя требует снятия блока или доступа через сервисный люк в потолке.

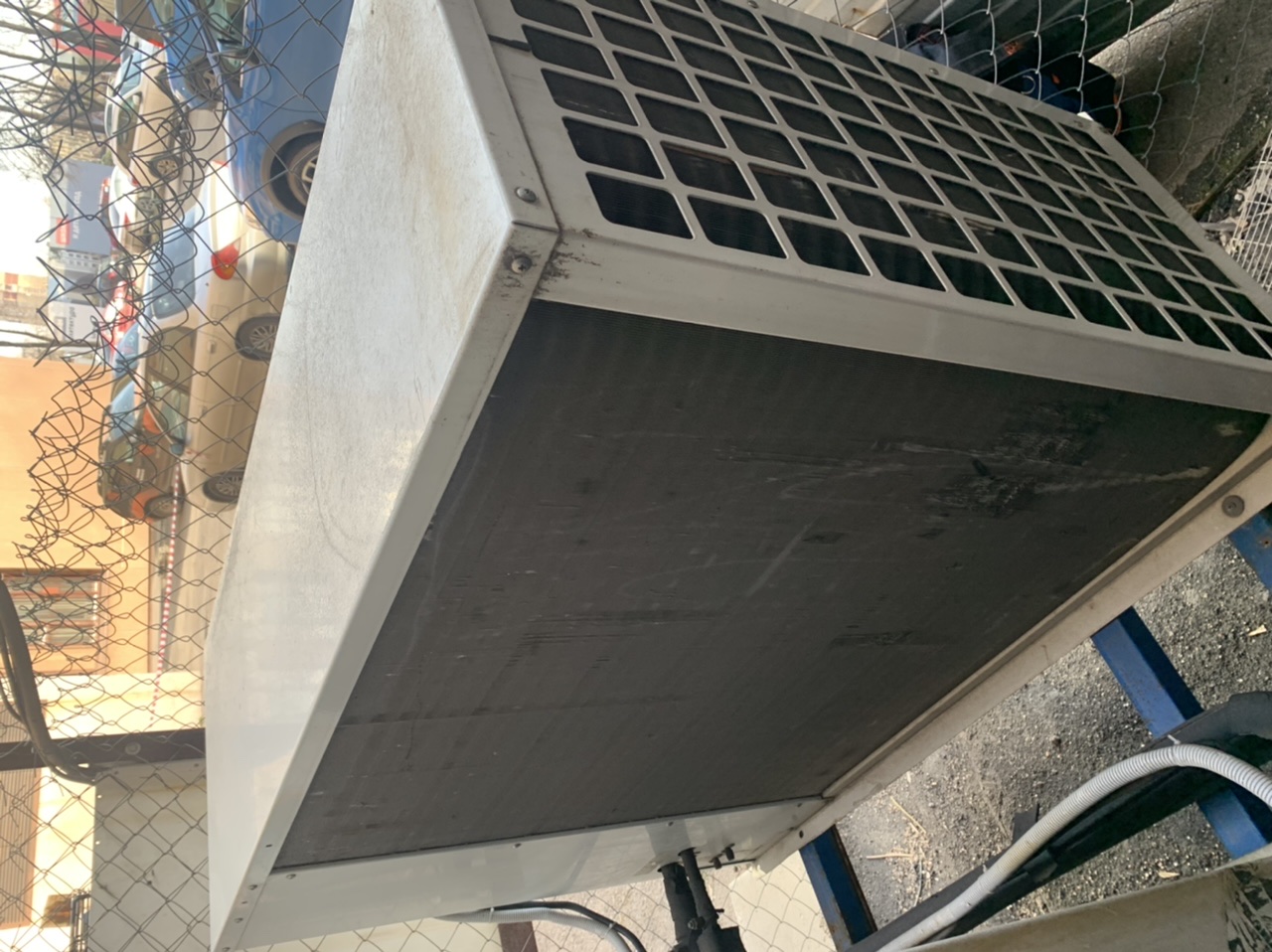

• Конденсатор наружного блока — осмотр на загрязнение пухом, листвой, грязью. Загрязнённый конденсатор — причина перегрева компрессора и кода E2.

8. Проверка системы воздуховодов

Это специфический пункт диагностики, которого нет у настенных сплит-систем:

• расход воздуха в дальних помещениях — анемометром замеряется скорость потока на выходе из решёток. Если поток слабый — загрязнённые фильтры, воздуховоды или падение статического напора;
• состояние фильтра Saranet — сетчатый моющийся фильтр забивается пылью, снижая расход воздуха. Фильтр извлекается через сервисный люк, промывается или заменяется;
• герметичность воздуховодов — утечки воздуха на стыках duct-каналов приводят к тому, что воздух не доходит до дальних решёток. Проверяется визуально и по разнице температур в помещениях;
• проверка дифференциального датчика давления — если установлен, контролирует чистоту фильтра и сигнализирует о необходимости замены.

9. Проверка дренажной системы

В канальном кондиционере дренаж устроен сложнее, чем в настенном:

• дренажный поддон — расположен под внутренним блоком, собирает конденсат. Проверяется на загрязнение, трещины, налёт грибка;
• дренажный насос — если внутренний блок установлен ниже точки слива конденсата, применяется дренажная помпа. Проверяется работа насоса, поплавкового выключателя и трубки;
• проходимость дренажа — через поддон наливается 500 мл воды, проверяется свободный сток. Засор — причина протечек через подвесной потолок.

10. Проверка четырёхходового клапана

Четырёхходовой клапан переключает режимы охлаждение/обогрев. Диагностика:

• проверка электромагнитной катушки — замер сопротивления;
• проверка механики — по щелчку при переключении режимов и по изменению давления на манометре. Заклинивание золотника — причина того, что кондиционер холодит, но не греет.

Сколько времени занимает диагностика

Диагностика канального кондиционера занимает значительно больше времени, чем настенного: блоки крупнее, доступ к ним сложнее (через потолочные люки), трёхфазная электрика требует более тщательной проверки, а система воздуховодов добавляет отдельный этап.

Проблема хладагента R22

McQuay MDB075BR работает на R22 — хладагенте, который снят с производства согласно Монреальскому протоколу. Запасы R22 ограничены и дорожают. При утечке возможны два варианта:

1. Дозаправка R22 — если утечка небольшая и фреон доступен. Временное решение.
2. Ретрофит системы — переделка контура под современный хладагент R407C или R410A. Требует замены компрессорного масла, фильтра-осушителя, возможна замена капиллярной трубки. Дорого, но решает проблему с хладагентом навсегда.

Мастер обсуждает оба варианта с заказчиком после диагностики и оценки состояния контура.

Что получает заказчик после диагностики

По результатам диагностики составляется дефектная ведомость, в которой указаны:

1. найденная неисправность — точная причина некорректной работы;
2. подтверждение инструментальными замерами — показания манометра, токоизмерительных клещей, мультиметра;
3. необходимые запчасти — наименование, артикул, стоимость;
4. стоимость ремонта — работы и материалы;
5. сроки выполнения — наличие запчастей, время ремонта;
6. рекомендации — включая решение по R22 (дозаправка или ретрофит).

При согласии на ремонт стоимость диагностики включается в стоимость ремонта.

Типичные неисправности MDB075BR / MMC075CR

Цены на диагностику

Профилактика: как избежать поломок

Регулярное обслуживание канального кондиционера McQuay MDB075BR — раз в 3–4 месяца для коммерческих объектов и раз в 6 месяцев для жилых:

• чистка фильтра Saranet — при каждом ТО. Забитый фильтр — причина №1 недостаточного охлаждения и жидкостного удара компрессора;
• чистка конденсатора наружного блока — 2 раза в год;
• чистка испарителя — 1–2 раза в год через сервисный люк;
• проверка давления фреона R22 — при каждом ТО, дозаправка при необходимости;
• проверка трёхфазного питания — при каждом ТО, контроль несимметрии фаз;
• подтяжка клемм — при каждом ТО, особенно на наружном блоке с током 14,2 А;
• проверка дренажа и помпы — при каждом ТО;
• проверка воздуховодов — при каждом ТО, контроль расхода воздуха в дальних помещениях.

Можно ли диагностировать самостоятельно

Владелец может самостоятельно:

• проверить фильтр Saranet — извлечь через потолочный люк, осмотреть на загрязнение;
• проверить проводной пульт — наличие индикации, код ошибки;
• проверить автомат в электрощите — не выбил ли;
• проверить решётки в помещениях — поступает ли воздух, есть ли разница температур;
• осмотреть потолок под внутренним блоком — нет ли следов протечки.

Любая диагностика с вскрытием блоков требует профессионального оборудования: манометрического коллектора для R22, токоизмерительных клещей, мегаомметра, течеискателя, анемометра. Работа с трёхфазным оборудованием 380 В и спиральным компрессором Scroll без опыта и сервисной документации опасна и может привести к повреждению дорогостоящих узлов.
