Диагностика наружного блока VRF-системы Hisense AVW-54HJFH — Можайское шоссе, Москва
Диагностика сплит-системы и диагностика VRF — это две разные профессии, даже если на фасаде стоит «просто наружный блок». VRF — мультизональная система: один наружный агрегат работает на сеть внутренних блоков, держит контур из килограммов хладагента, управляет компрессором инвертором по данным десятков датчиков и живёт под нагрузкой офисного графика, а не «часов в день по кнопке». В этом проекте специалисты компании «МонтажМастер» выполнили диагностику наружного блока VRF-системы Hisense AVW-54HJFH (серия HI-SMART Mini-VRF H) по адресу: Можайское шоссе, Москва. Первый кейс серии на мультизон — и повод разобрать, чем диагностика VRF отличается от привычного сервиса настенных сплитов: другие датчики, другие давления, другие последствия ошибки.

О модели: Hisense AVW-54HJFH — компактный «мульт» на 155 м²
AVW-54HJFH — наружный блок двухтрубной VRF-системы Hisense HI-SMART Mini-VRF, серия H (полное название линейки — HI-SMART H FULL DC Inverter). Формат Mini-VRF: компактный агрегат для объектов, где нужна мультизона «по этажам или зонам» без машинных залов и трёхфазной сети.
Ключевые цифры:
- холодопроизводительность — 15,5 кВт, теплопроизводительность — 18 кВт; расчётная обслуживаемая площадь — до 155 м² по сводной карточке дилеров;
- до 11 внутренних блоков на одном наружном агрегате; допустимый диапазон производительности подключённых внутренних блоков — 50–150 % от мощности наружного: система «дозируется» под реальную нагрузку, а не под максимум;
- компрессор — инверторный роторный Hitachi (часть карточек пишет Highly — бренд-клон компрессора в партии; сверяемся по шильдику), полностью инверторные технологии;
- хладагент R410A, заводская заправка — 4 100 г; максимальная суммарная длина трасс — 120 м, эквивалентная — 75 м, перепад высот между наружным и внутренними блоками — до 30 м (у части карточек — 15 м между внутренними: расхождение каталогов отражено);
- энергоэффективность: EER 3,68 / COP 4,03, класс A; потребление — 4,21 кВт на охлаждении и 4,47 кВт на обогреве;
- питание — 220–240 В, одна фаза, 50 Гц: редкость для VRF-класса и одновременно главная «фишка» Mini-VRF — система встаёт там, где трёхфазки нет;

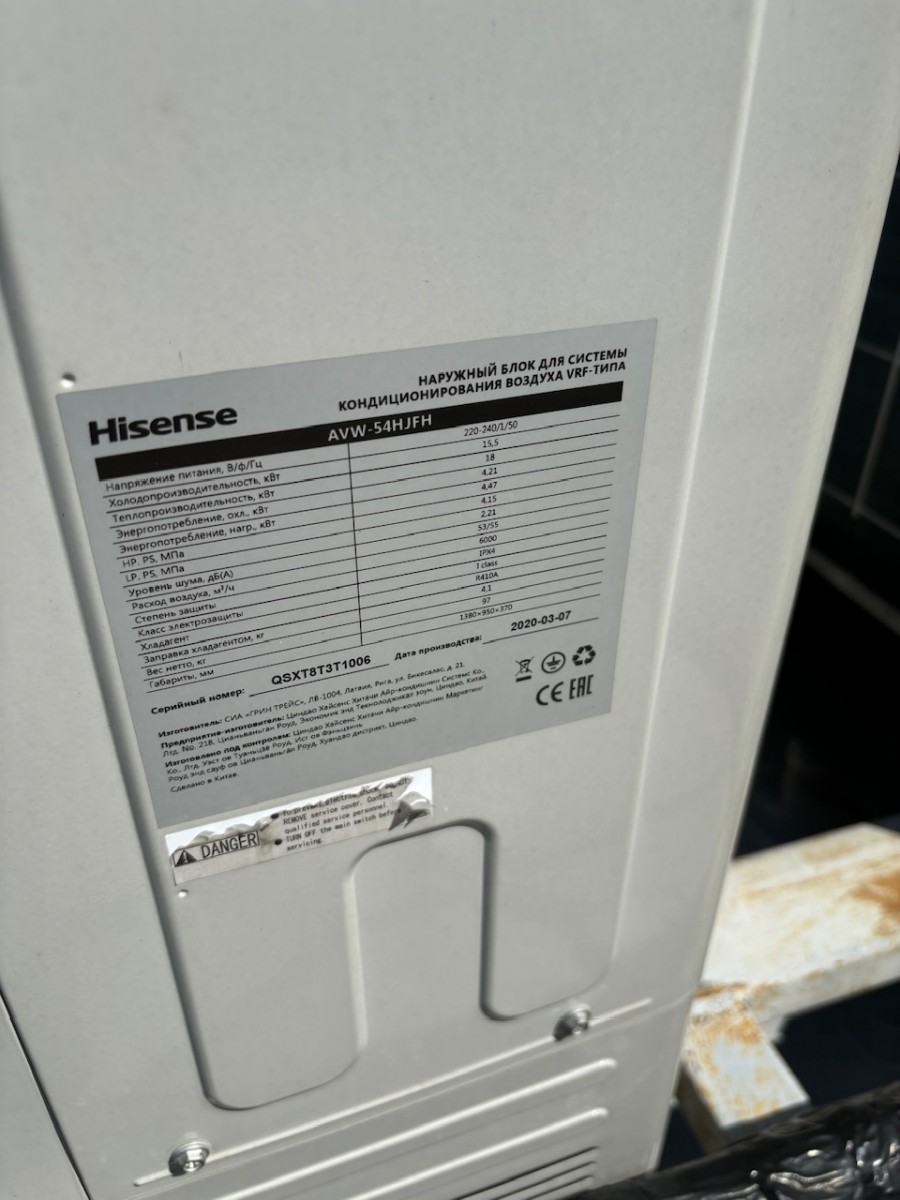

- габариты 950×1380×370 мм, вес 97 кг (брутто 107–111 кг по источникам — расхождение отражено): компактный агрегат для крыш и фасадов с ограниченной площадью;
- шум — 53 дБ(А) при расходе воздуха 6 000 м³/ч; рабочий диапазон: охлаждение при −5…+46 °C, обогрев при −20…+15,5 °C; зимний пуск предусмотрен производителем, разморозка — штатная;
- трубки — жидкость 3/8" (9,52 мм), газ 5/8" (15,88 мм); блок-распределитель (рефнет) для конфигураций с несколькими внутренними — штатный узел системы;
- гарантия — 3 года; ориентировочная розница — порядка 670 000 ₽ у официальных дилеров (у Freonix — 669 760 ₽ по карточке).
Конструктивные особенности серии H, которые важны именно для диагностики: фронтальный выброс воздуха — решётка, совмещённая с диффузором, спроектирована «от турбореактивного двигателя»: струя при скорости 0,8 м/с летит на 4,6 м против 3,7 м у предыдущей серии — блок не «закольцовывает» свой же горячий выхлоп в стеснённых нишах, и это снимает целый класс монтажных ошибок; электробокс с защитой от насекомых — попадание насекомых в электрощит наружного блока — реальная, а не книжная причина коротких замыканий и сгоревших плат, серия H закрыта от неё конструктивно.


Чем диагностика VRF отличается от диагностики сплита
У настенной сплит-системы контур один, датчиков — единицы, и «не холодит» почти всегда значит «фреон, компрессор или вентилятор». У VRF логика другого порядка:
- система живёт по данным. Наружный блок непрерывно опрашивает датчики давления и температур по контуру, собирает состояние всех внутренних блоков и сам решает, с какой частотой крутить компрессор. Диагностика начинается не с отвёртки, а с чтения кодов ошибок и журнала плат: система почти всегда знает, что случилось, раньше мастера;
- контур общий. Утечка 4 100 г R410A — это не «дозаправить девятку»: сначала ищется место утечки (опрессовка, течеискатель, контроль по сегментам с рефнетами), и только потом заправка по весам. «Просто долить» в мультизоне — способ вернуться с той же проблемой через месяц;
- электрика однофазная, но «толстая». 4,21 кВт по одной фазе — ток порядка 19–20 А на пиках: клеммы, контакторы, сечение подводки и затяжка всех соединений проверяются в первую очередь — плохой контакт на однофазном VRF греется и «маскируется» под ошибки электроники;
- компрессор Hitachi под инвертором. Проверяется не «крутится/не крутится», а частотный диапазон, токи по фазам обмоток, давление всасывания и нагнетания на режимах: инверторный ротор деградирует иначе, чем on/off-компрессор сплита;
- вентилятор и теплообменник — фронтальные. Выброс вперёд, решётка с мелкой ячейкой: теплообменник забивается тополиным пухом и пылью шоссе именно с фронтальной стороны, и «просевшая» производительность летом на солнечной стороне — типовой полупром-сценарий;
- цена ошибки — выше. В сплите неудачная диагностика стоит одну «девятку». В VRF от одного блока зависят 11 внутренних: остановка системы — это остановка климата на всём объекте сразу.

Об адресе: Можайское шоссе — старая Смоленская дорога в ЗАО
Можайское шоссе — магистраль Западного административного округа, продолжение Кутузовского проспекта от Дорогомилова до МКАД: исторический отрезок Большой Смоленской дороги, по которой Москва соединялась со Смоленском и дальше с Европой. Застройка шоссе формировалась по-разному: в Дорогомилове — после Генплана 1935 года, превратившего дорогу в «оживлённую артерию шириной 70–100 м», в Кунцево — рабочие кварталы 1930–1950-х у завода № 45 и сталинки вдоль трассы; в 2013–2014 годах шоссе перестроили эстакадой от МКАД — «самой длинной в Европе», что для наружной техники означает ещё и перманентную пыль от магистрали в теплообменниках фасадных и кровельных блоков.
Транспортная сетка: метро «Кунцевская», «Молодёжная», «Славянский бульвар», МЦД-1 — «Кунцевская», «Сетунь», «Рабочий Посёлок». Точный адрес и тип объекта (офисное здание, БЦ или административное помещение) — в URL не указаны; для VRF это не формальность, а рабочий контекст: от типа здания зависят и режим нагрузки (график 9–18 против круглосуточного), и доступ к крыше, и согласования.
Для монтажной и сервисной практики объект на Можайском шоссе — среда со своими правилами:
- магистраль = пыль и выхлоп. Наружный блок на фасаде вдоль шоссе собирает мелкодисперсную грязь на теплообменнике быстрее, чем блок во дворе: межсервисный интервал для таких точек короче;

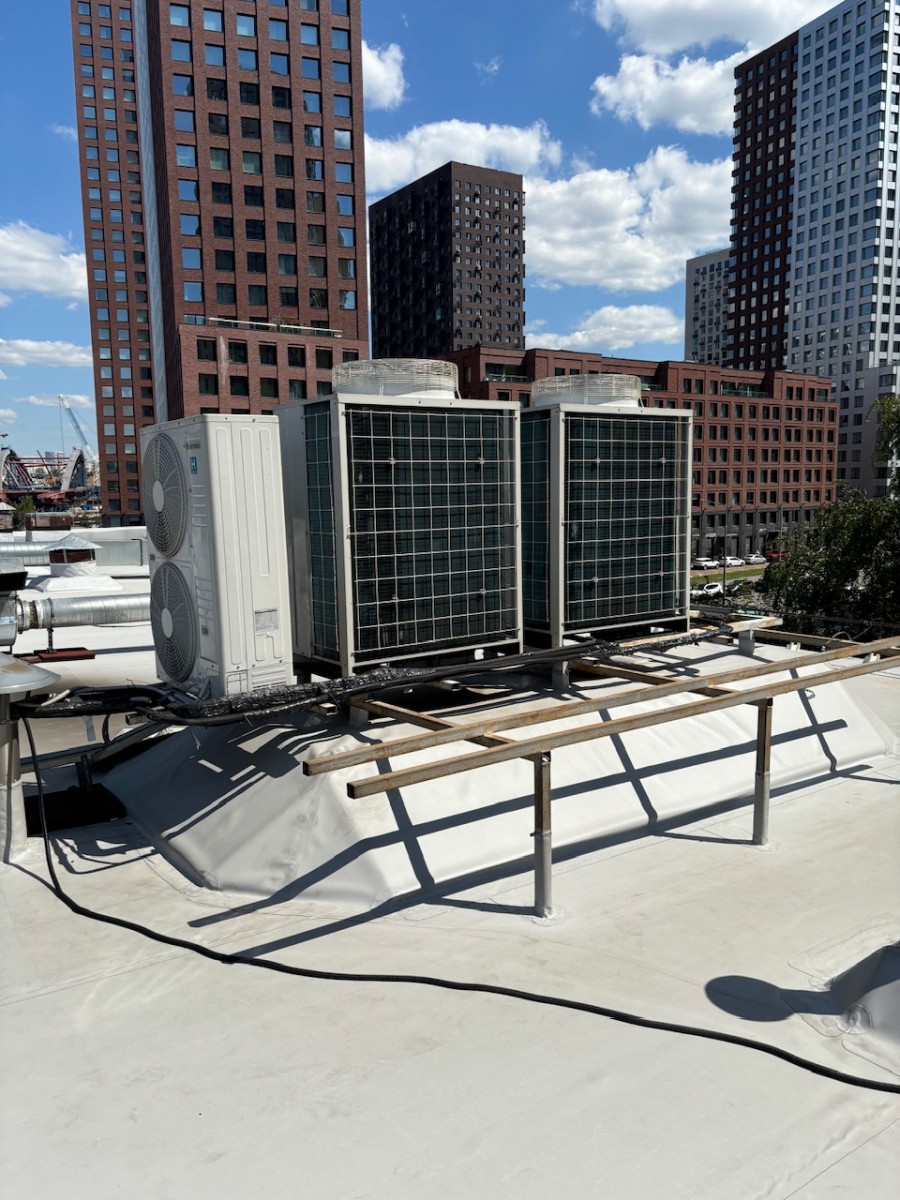

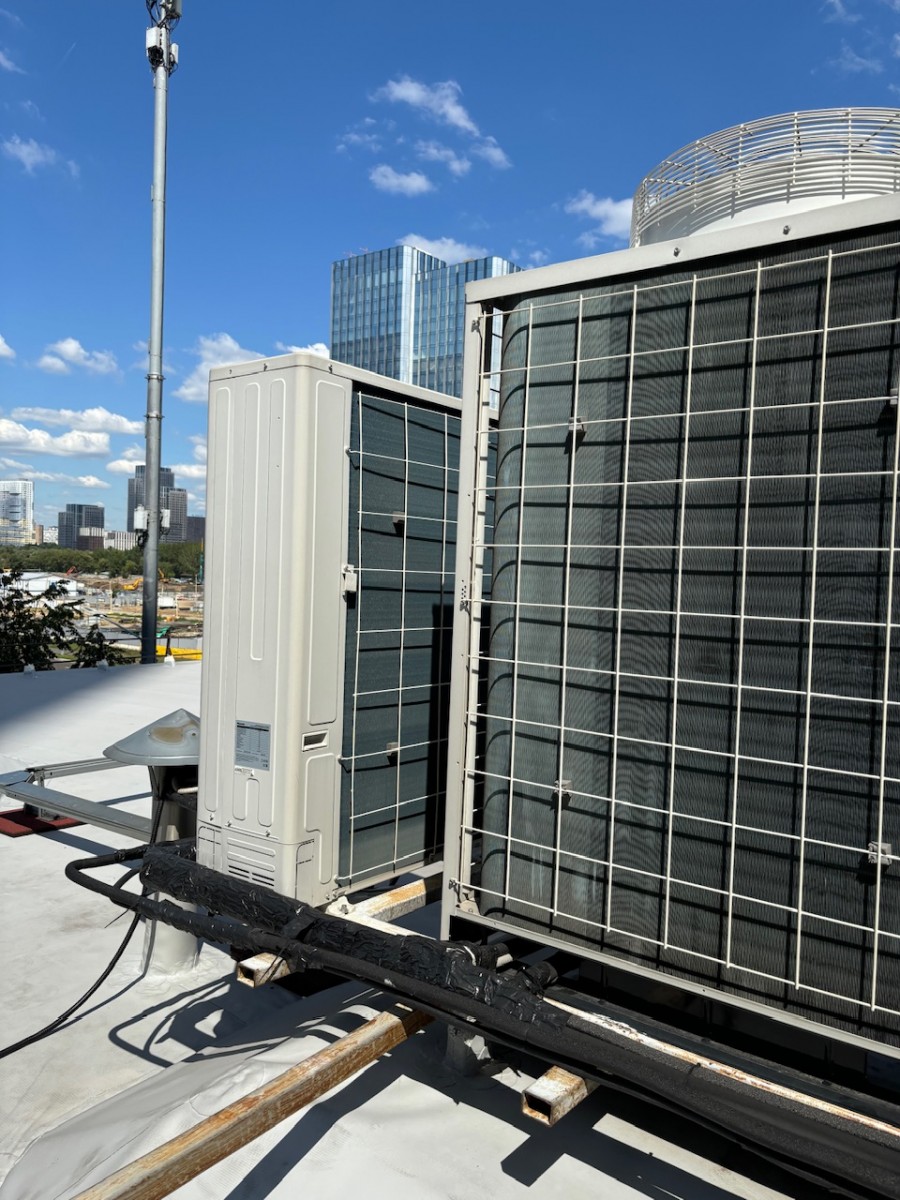

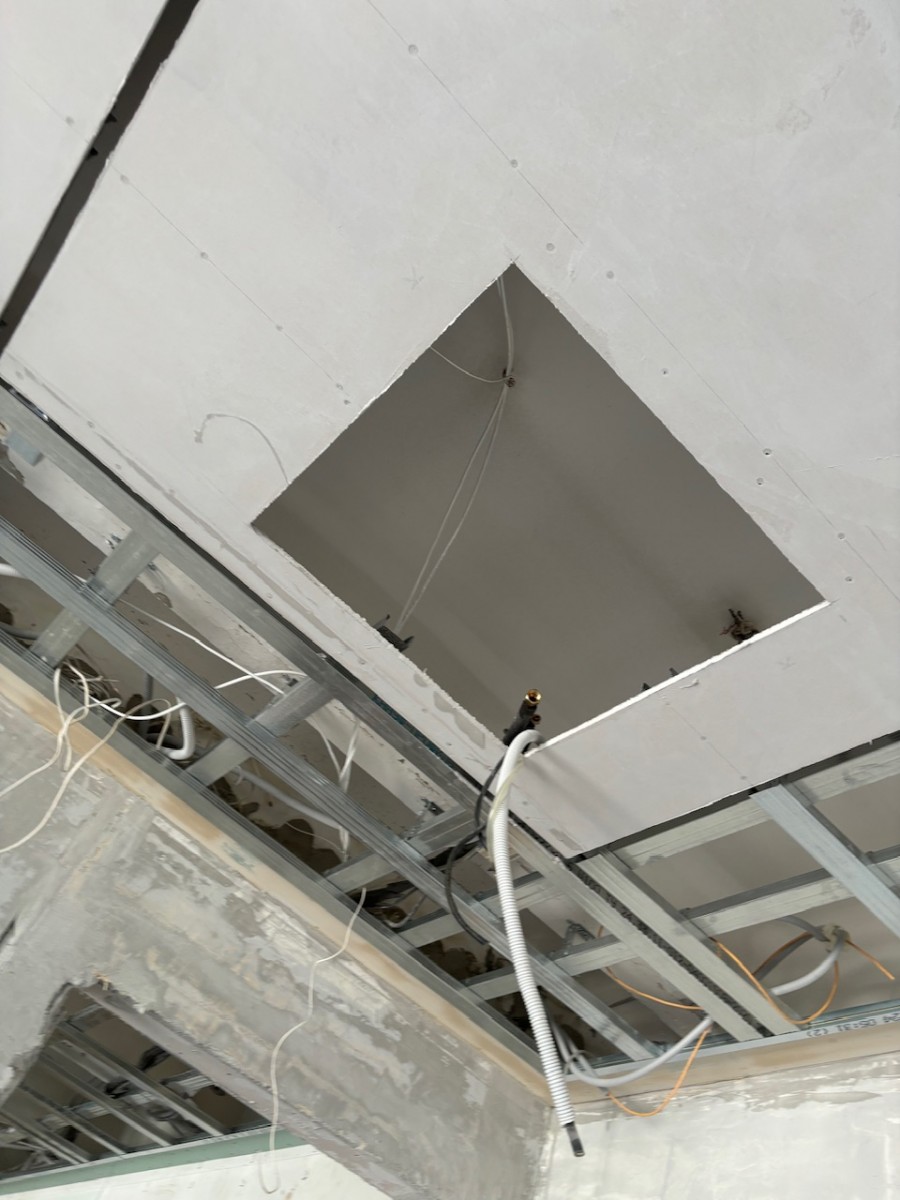

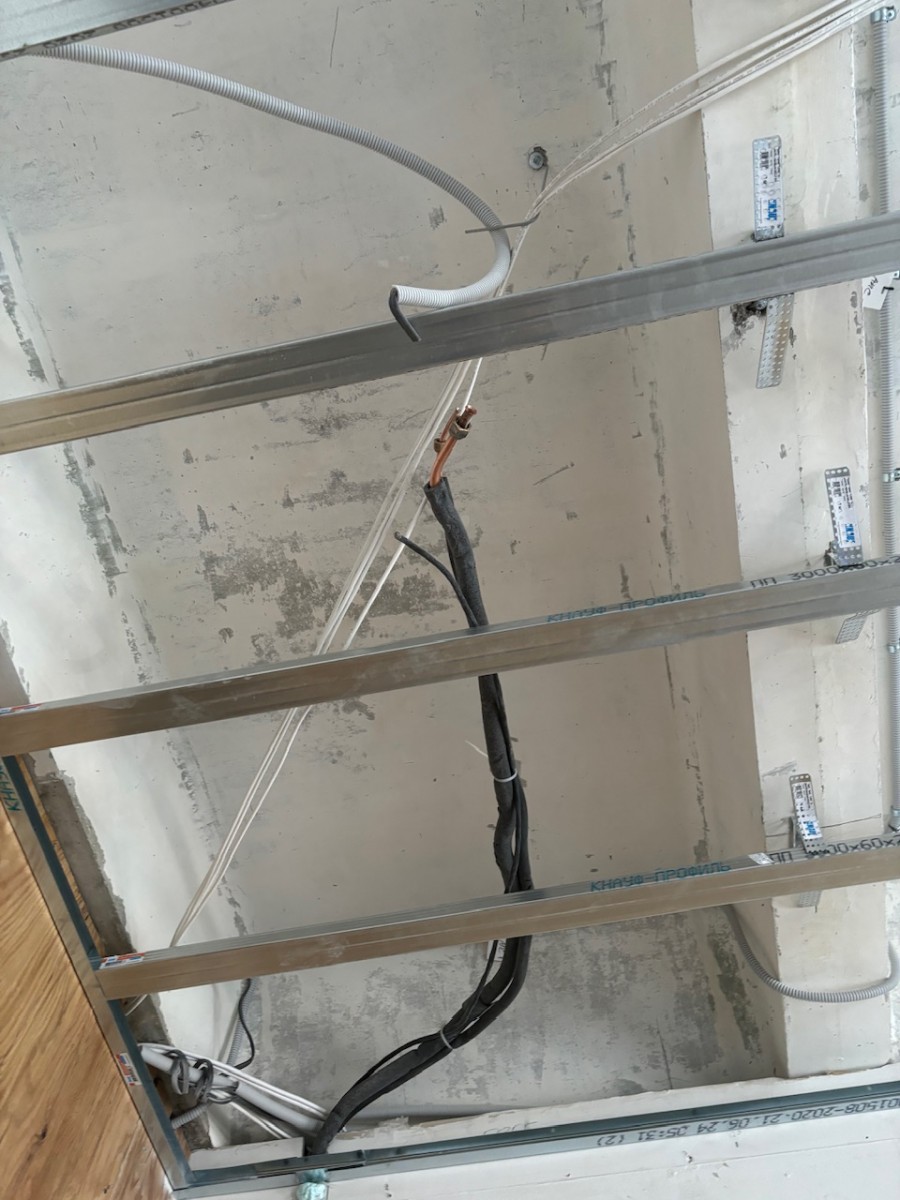

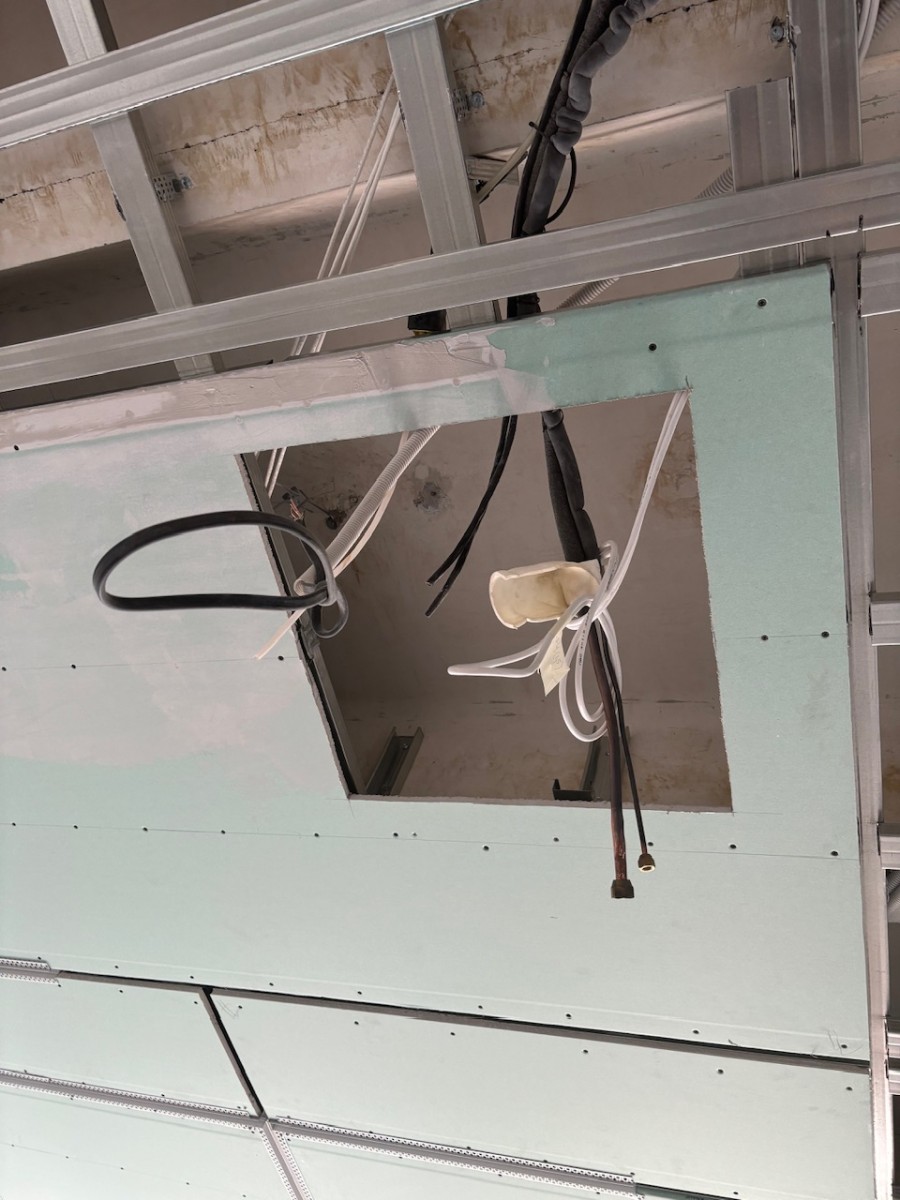

- крышная или фасадная установка. Блок весом 97 кг требует несущей площадки или рамы с виброопорами; доступ для сервиса — вопрос регламента здания;
- однофазная сеть объекта. Mini-VRF выбирают именно там, где нет трёх фаз, — значит, нагрузка ложится на одну линию, и её состояние проверяется не «на глаз».

Как проходила диагностика
Регламент «опрос → осмотр → электрика → датчики и режимы → компрессор и вентилятор → теплообменник и дренаж → отчёт»:

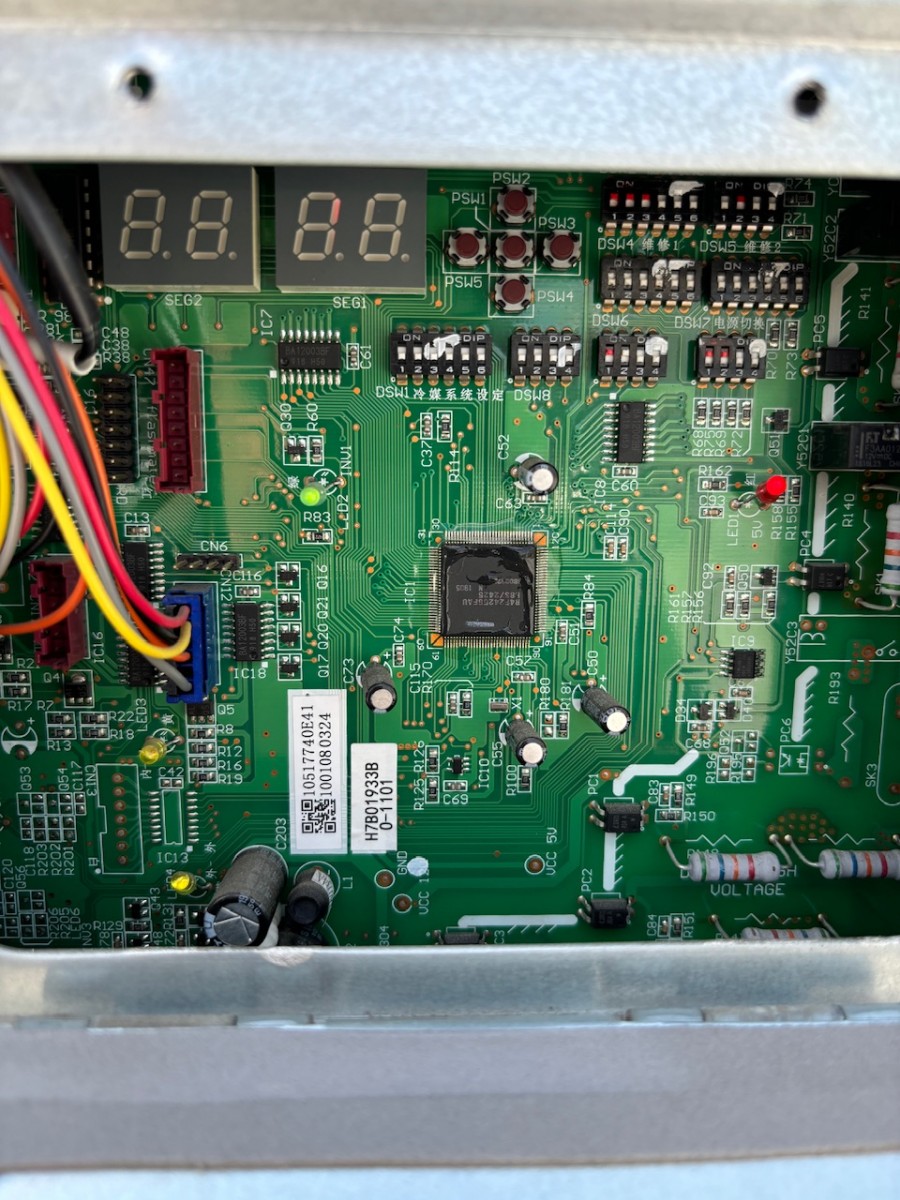

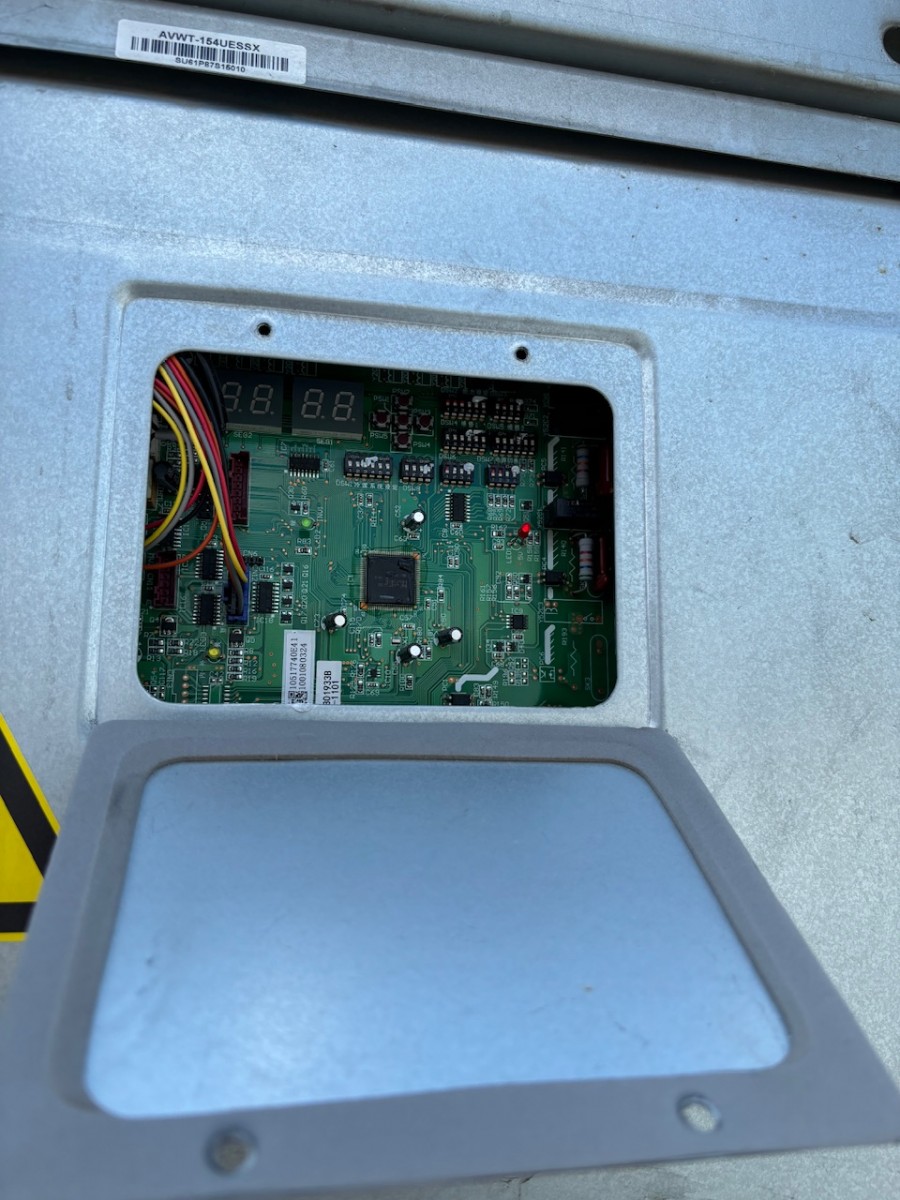

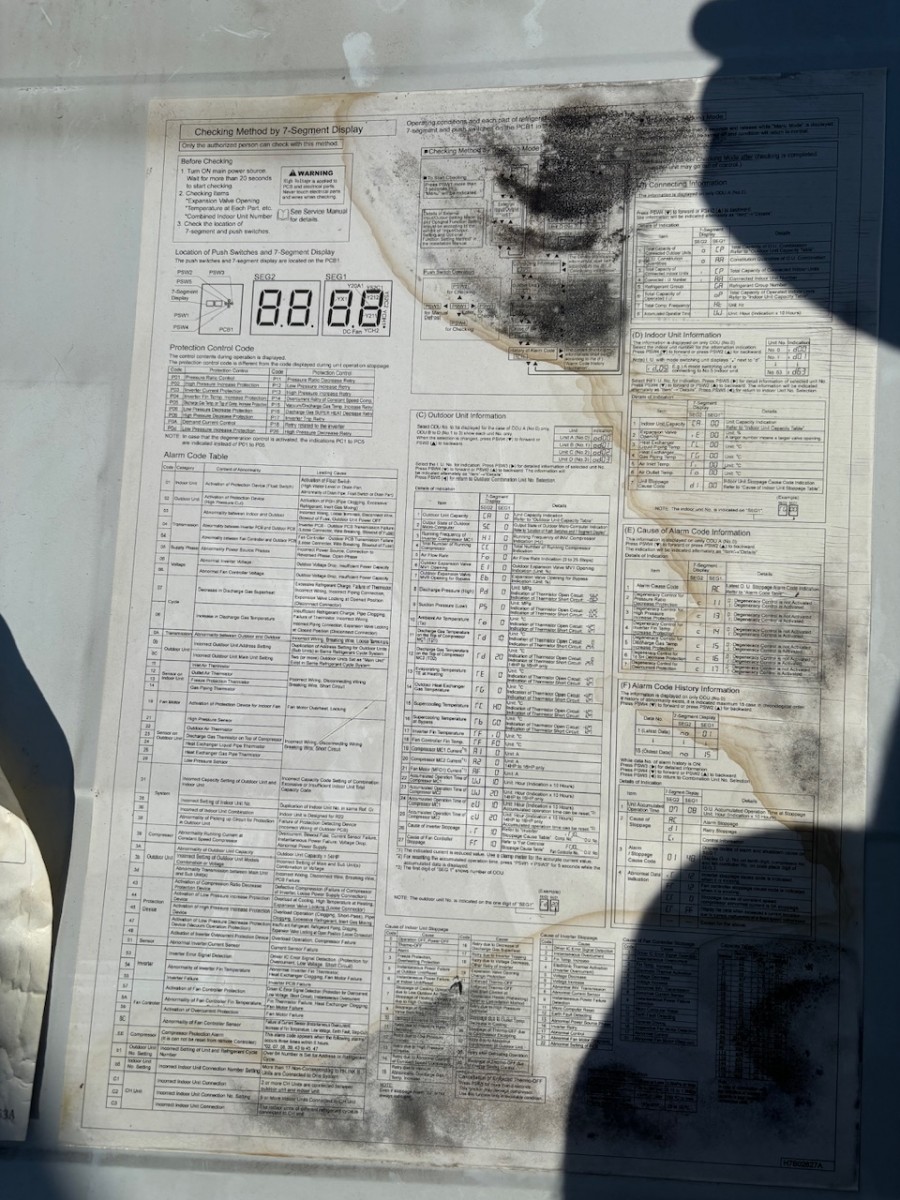

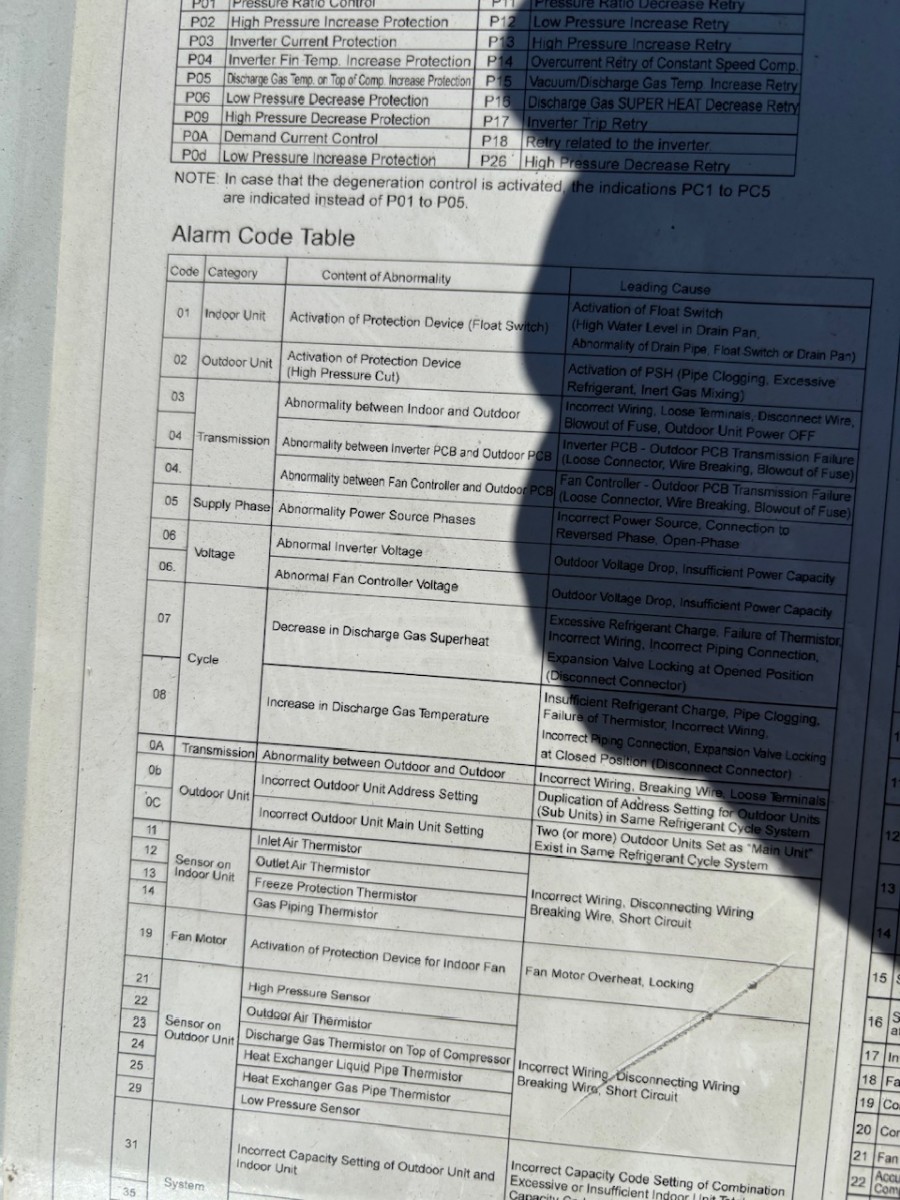

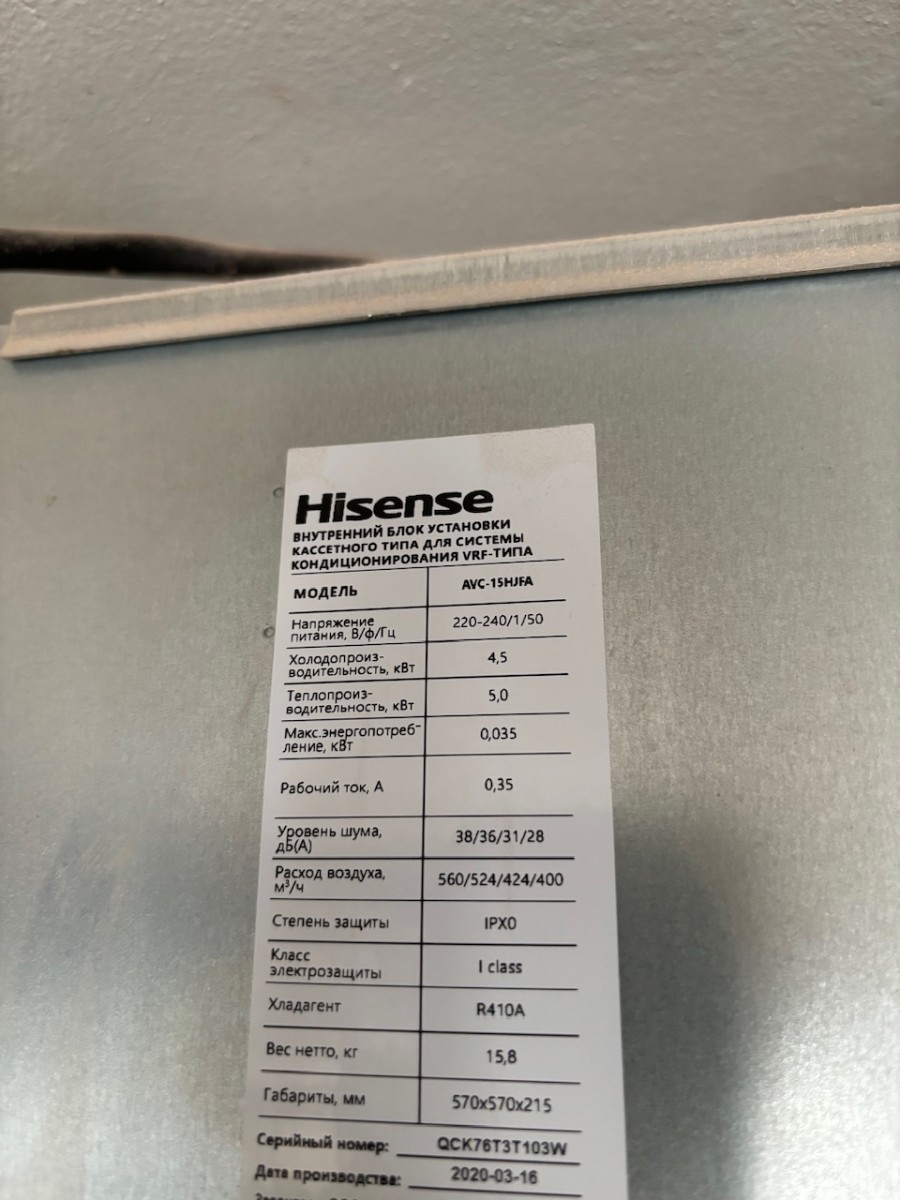

- Опрос и журнал ошибок. Со слов эксплуатации — часть внутренних блоков перестала держать температуру в пиковые часы; на центральном пульте фиксировалась ошибка по наружному блоку. Журнал платы прочитан: ошибки не фатальные, характер — «перегрев контура под нагрузкой».

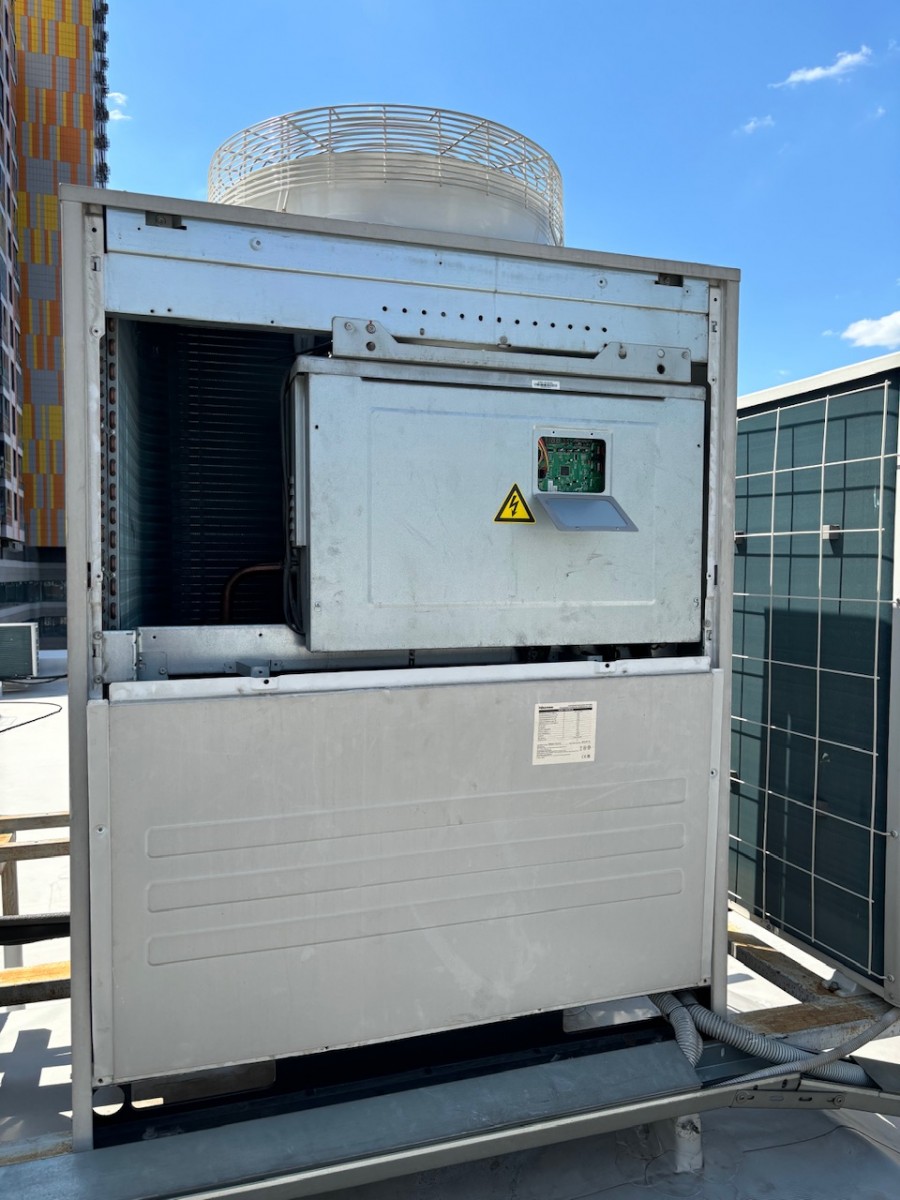

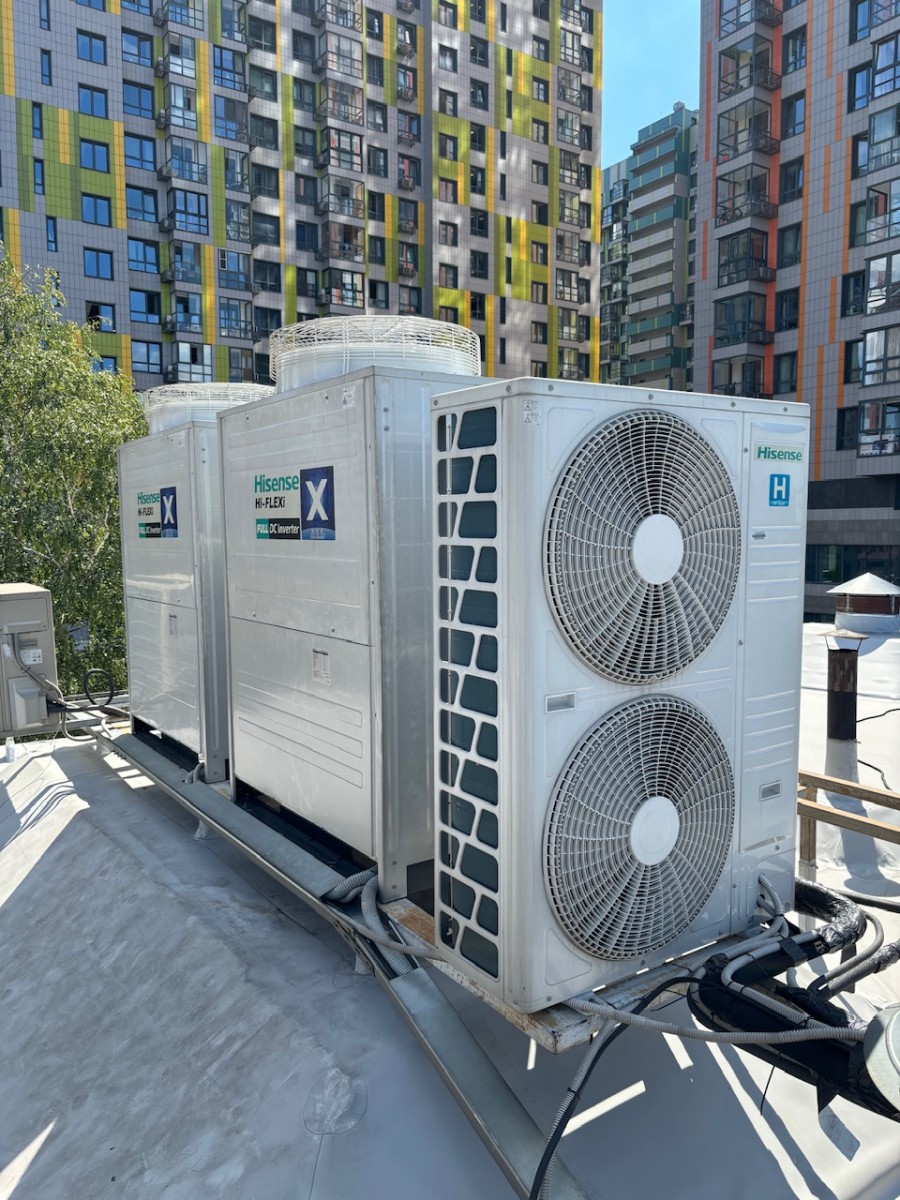

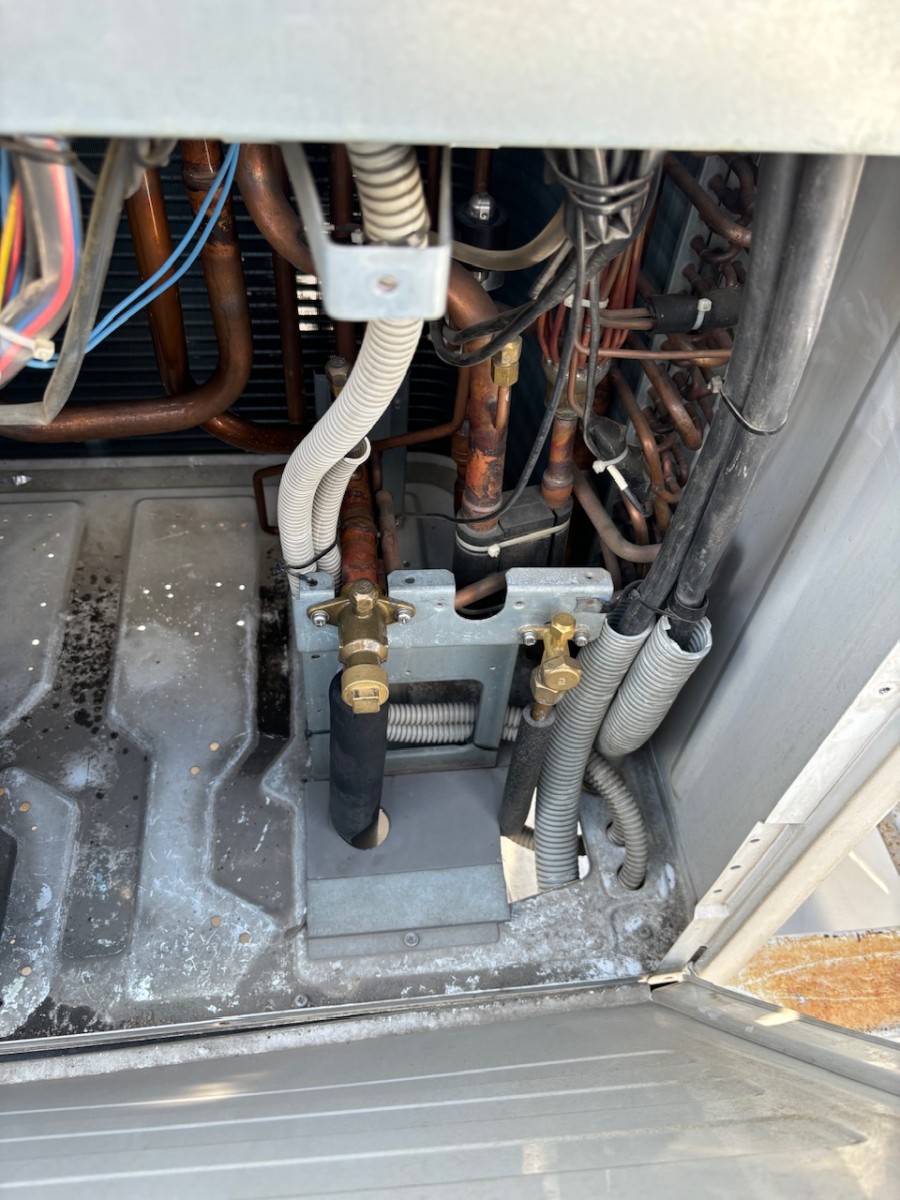

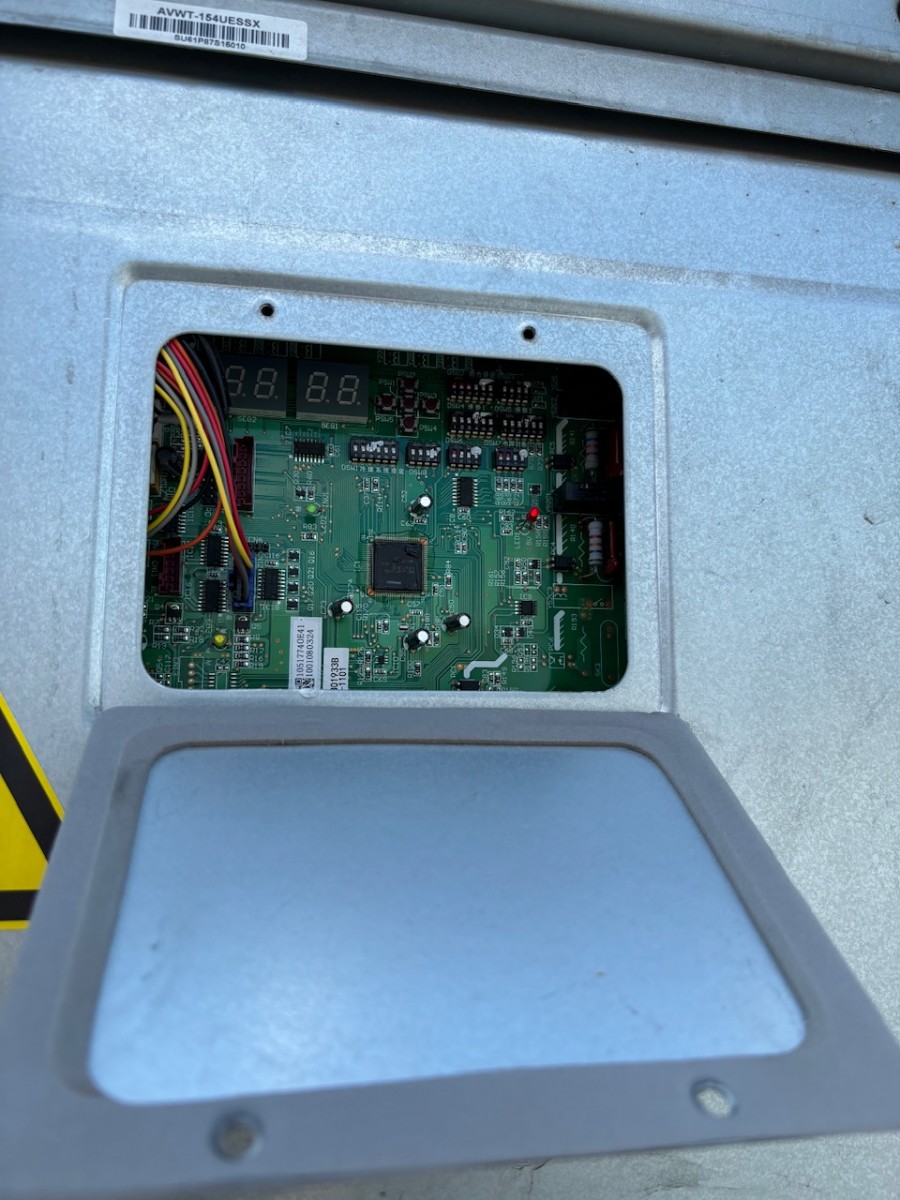

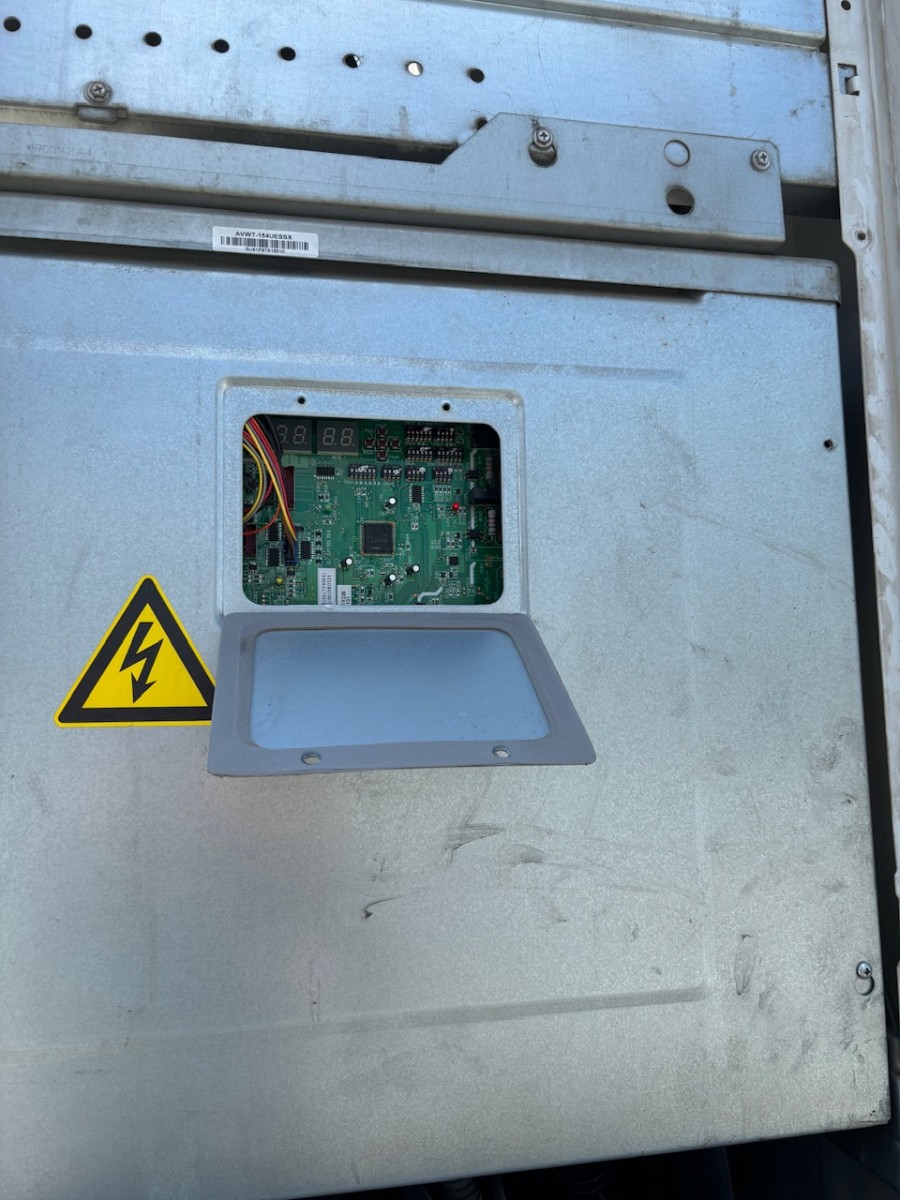

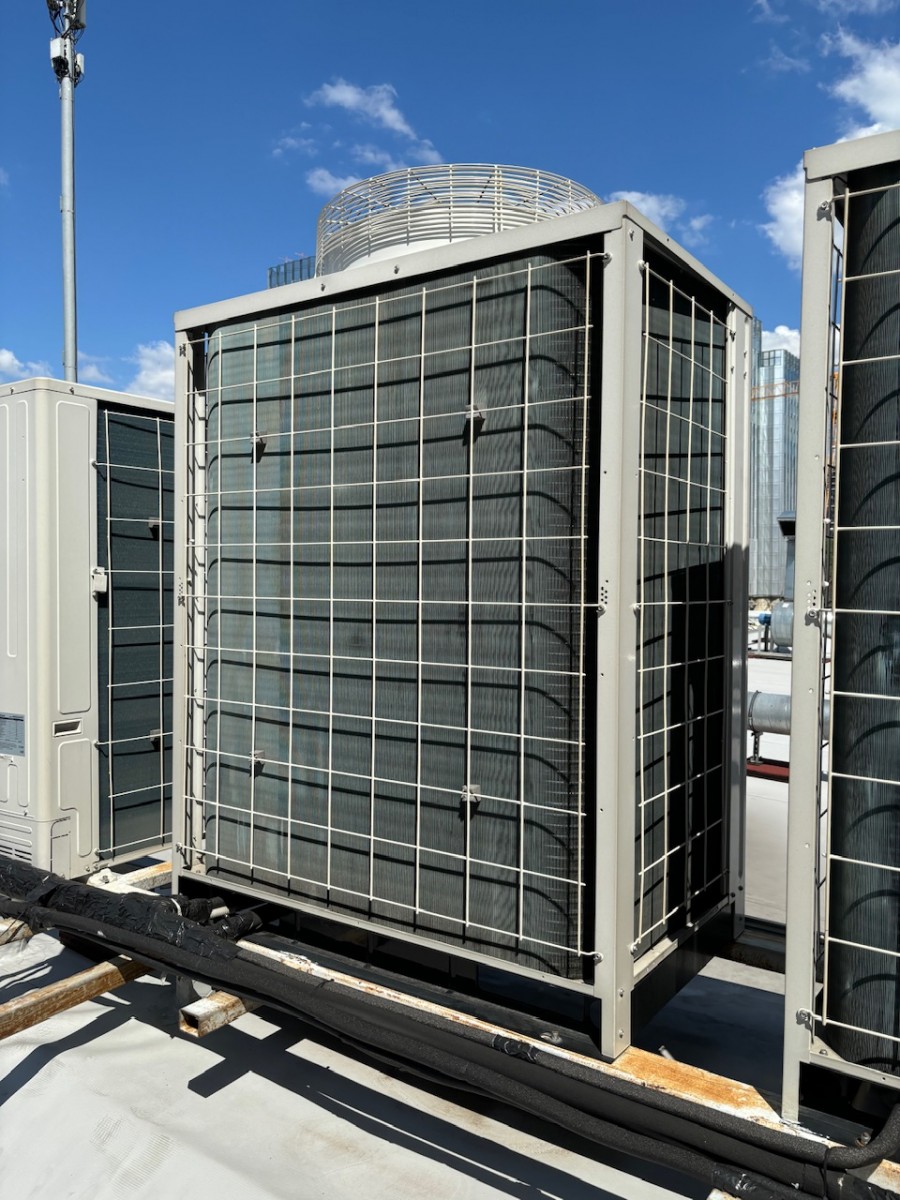

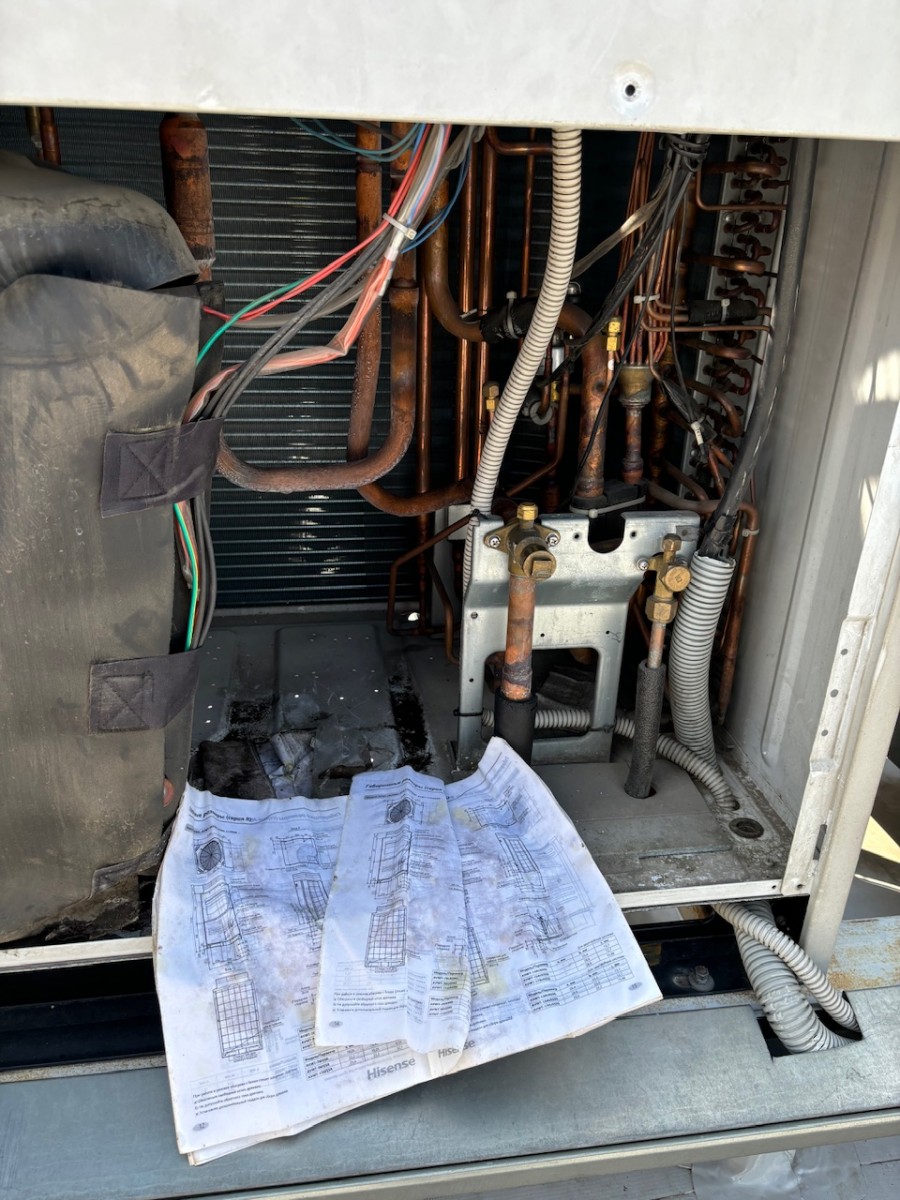

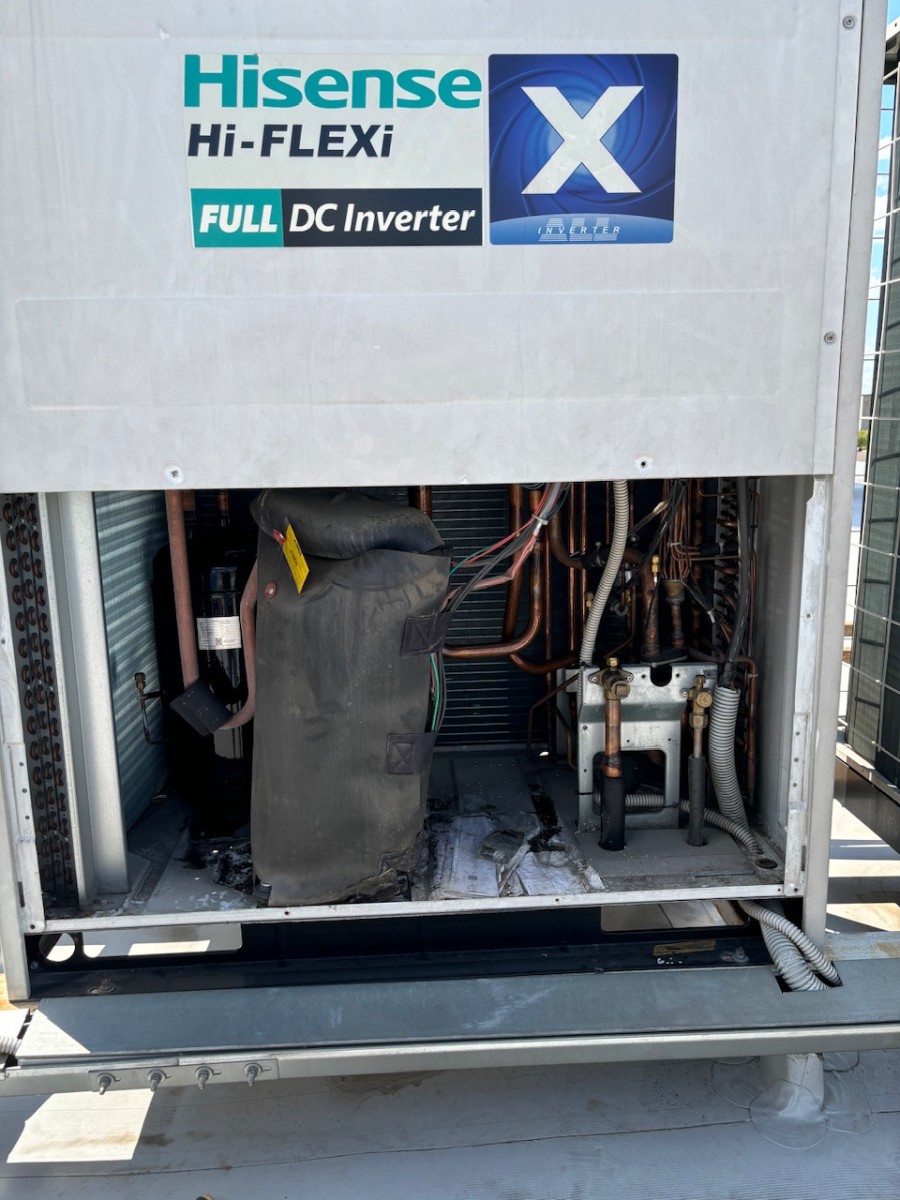

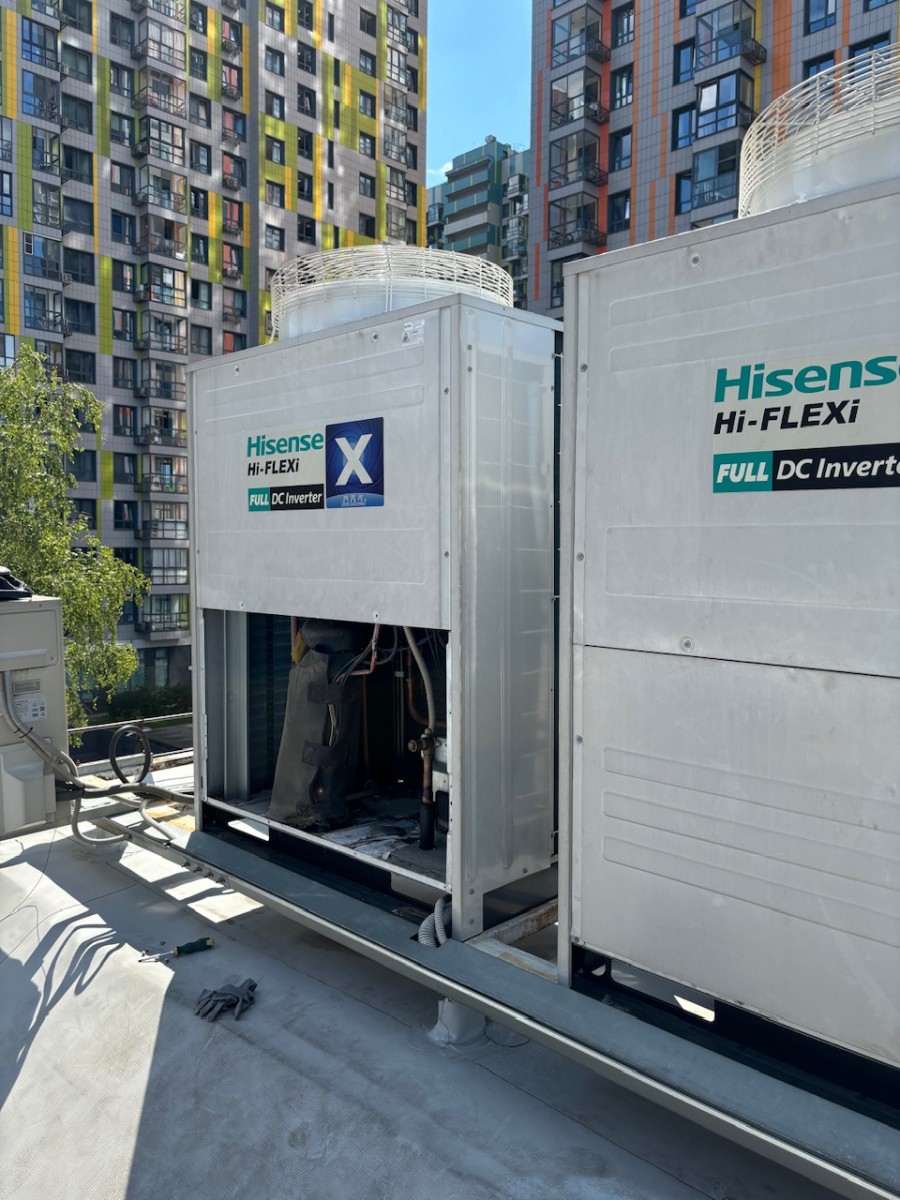

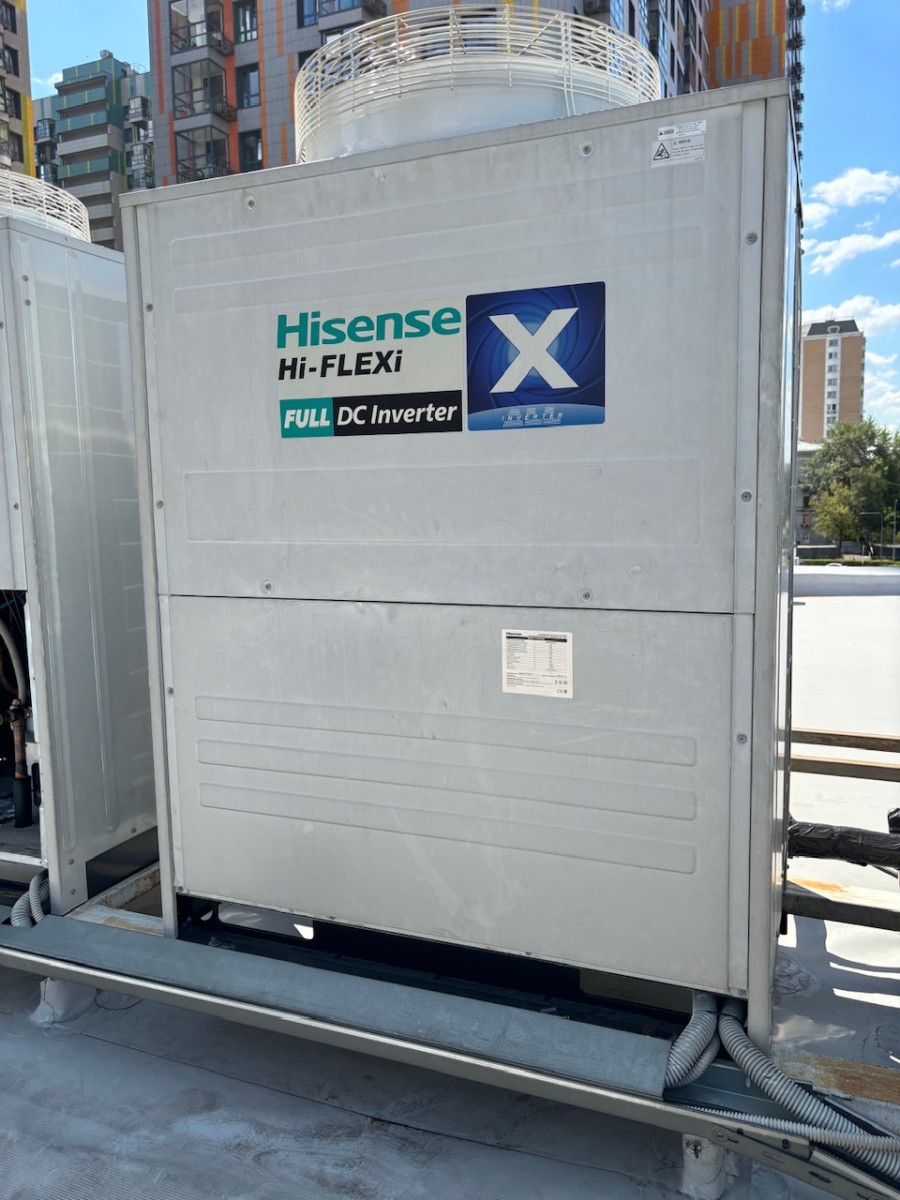

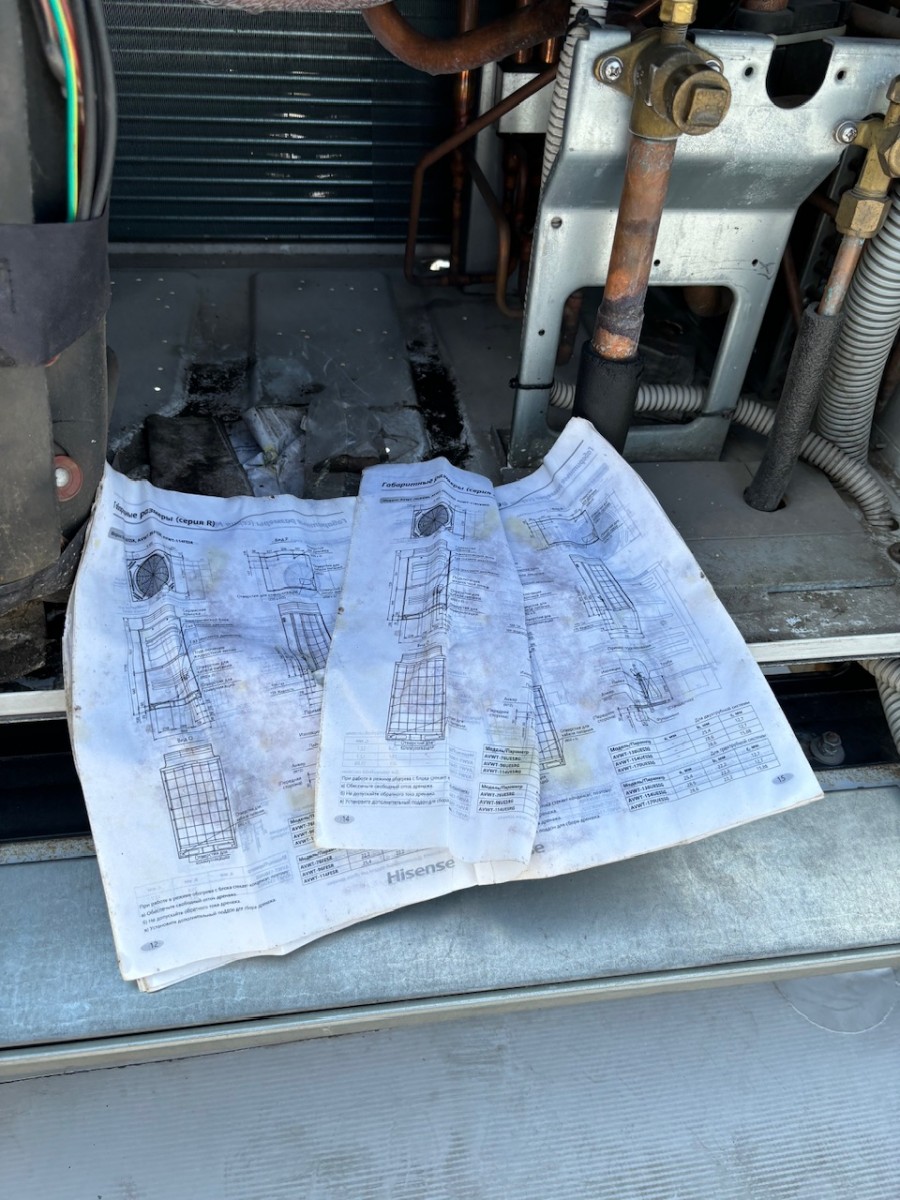

- Визуальный осмотр. Наружный блок на кровельной площадке: крепёж и виброопоры — в норме, следов масла на соединениях нет (масляные пятна — первый маркер утечки), фронтальная решётка и электробокс осмотрены; внутри электробокса — следы попыток насекомых, но без коротких замыканий: защита серии H отработала.
- Электрика. Затяжка всех клемм, замер токов по фазе под нагрузкой, сопротивление изоляции, состояние контактора: токи в паспорте, просадок напряжения под стартом компрессора нет — питание и подводка здоровы.
- Датчики и режимы. Показания датчиков давления (низкого и высокого) и термисторов сверены с контрольными: выявлен «просевший» датчик давления низкого давления — занижал показания, из-за чего плата уводила компрессор в ограничение частоты и система «не добирала» холод на пиках.
- Компрессор и вентилятор. Запуск и работа на частотах: диапазон инвертора — штатный, токи компрессора — в паспорте, подшипники вентилятора без люфта и шума; фронтальная решётка целая, геометрия лопастей не нарушена.

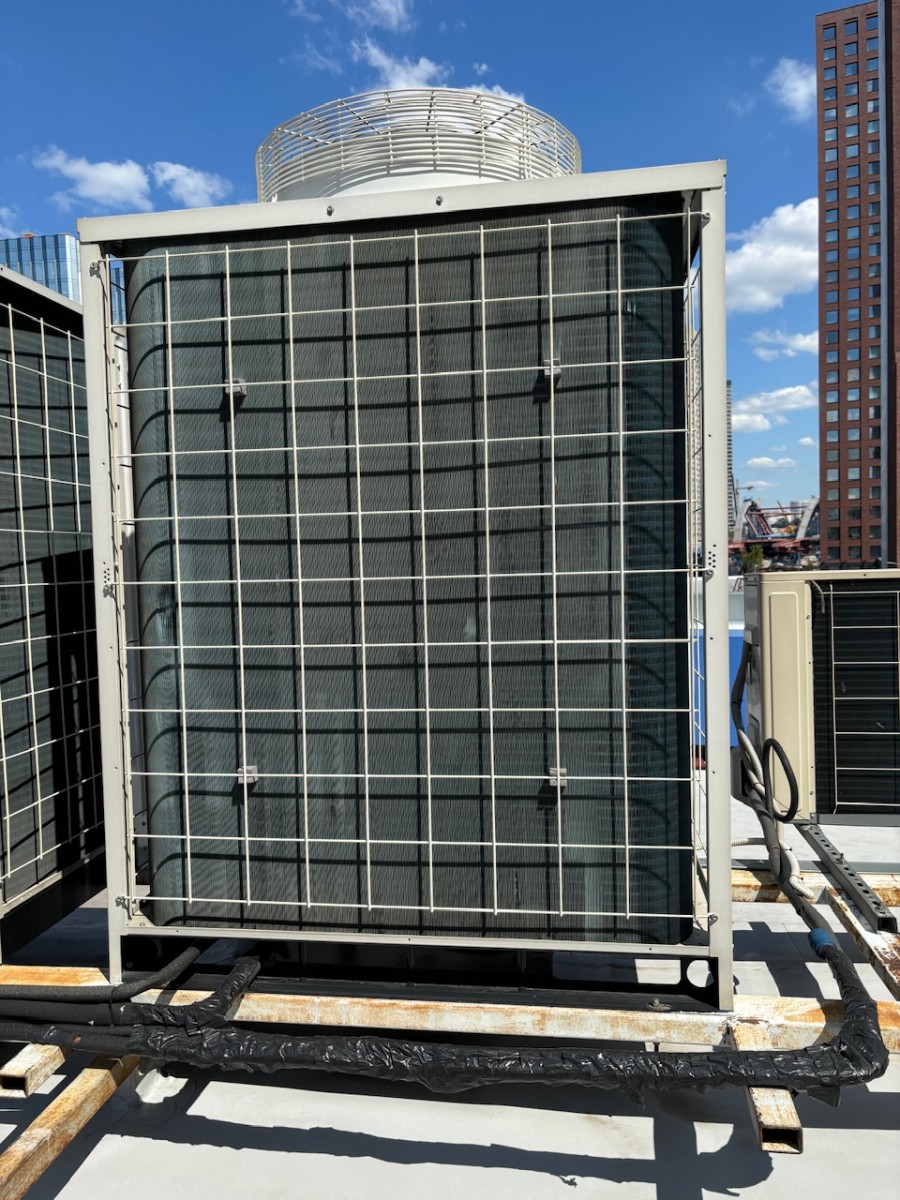

- Теплообменник и дренаж. Теплообменник промыт — фронтальная сторона забита пылью шоссе и пухом; дренаж поддона проверен проливом.
- Отчёт и рекомендации. По итогам: замена датчика давления, чистка выполнена, режимы после ремонта — в паспорте; системе назначен регламент: чистка теплообменника раз в сезон с учётом пыли магистрали, контроль ошибок на центральном пульте.
Полный цикл занял около 3–4 часов. Система вернулась в штатный режим без дозаправки: контур герметичен, R410A в норме — сценарий «электроника и загрязнение», а не «утечка», и это самый благоприятный из возможных исходов диагностики мультизоны.


Диагностика VRF: типовые сценарии и развилки
- ошибка датчика давления/температуры — этот кейс: датчик «врёт», плата режет частоту, система недодаёт холод. Лечение — замена датчика (запчасть доступна, замена — час работы). Самый дешёвый сценарий;
- утечка R410A — сначала поиск (опрессовка азотом, течеискатель, сегменты по рефнетам), потом заправка по весам от нормы 4 100 г; дозаправка «вслепую» в VRF не делается никогда;
- загрязнение теплообменника — пыль магистрали и пух: мойка с разборкой решётки; для фронтального выброса серии H — типовая процедура раз в сезон;
- проблемы электрики — греющиеся клеммы, просадка напряжения, насекомые в электробоксе: затяжка, замена контактора, чистка бокса;
- деградация компрессора — самый дорогой сценарий: диагностика по токам и давлениям на режимах, при подтверждении — решение о замене агрегата или компрессора с рекуперацией хладагента;
- проблемы шины управления — внутренние блоки «не видятся» наружным: проверка линии P/Q, адресов, концевиков — электронная часть VRF живёт по своей сети связи, и её диагностика требует приборов и документации конкретной серии.
Стоимость услуг
| Услуга | Цена |
|---|---|
| Выезд мастера в пределах МКАД | 2 000 ₽ |
| Диагностика полупромышленной/VRF системы | от 5 000 ₽ |
| Чистка теплообменника наружного блока VRF | от 5 000 ₽ |
| Замена датчика давления/температуры (работа) | от 3 000 ₽ |
| Датчик давления/термистор (запчасть) | 2 500–6 000 ₽ |
| Ремонт платы управления | от 6 000 ₽ |
| Опрессовка контура азотом | от 2 500 ₽ |
| Вакуумирование и дозаправка R410A по весам | от 2 500 ₽ + 550 ₽/100 г |
| ТО наружного блока VRF (сезонное) | от 7 000 ₽ |
Пример по этому объекту: диагностика VRF (5 000 ₽) + чистка теплообменника наружного блока (5 000 ₽) + замена датчика давления с запчастью (~5 500 ₽) + контрольный запуск и проверка режимов (входит в диагностику) — суммарно порядка 15 000–17 000 ₽ за визит. Для сравнения: дозаправка «вслепую» без диагностики обошлась бы в 4 500 ₽ за 800 г R410A — и не решила бы проблему, потому что причина была в датчике. Смета фиксируется по итогам диагностики, до начала работ.
Памятка эксплуатации VRF-системы
- читайте журнал ошибок до звонка в сервис. Код на центральном пульте или наружном блоке — половина диагноза: пришлите его мастеру в WhatsApp, визит начнётся с готовой гипотезы;
- дозаправка без поиска утечки — деньги в трубу. В контуре VRF 4+ кг хладагента: «долить и посмотреть» — это платный повторный визит через месяц;
- чистите теплообменник по графику, а не по жалобе. Для блоков вдоль магистралей и на солнечных фасадах — раз в сезон; фронтальный выброс серии H облегчает доступ, но не отменяет мойку;
- следите за электробоксом. Насекомые в щите наружного блока — реальная причина коротких замыканий; у серии H защита конструктивная, но осмотру бокс не мешает;
- доступ к блоку — часть контракта. Крыша, фасад, охрана, автовышка: договоритесь о доступе заранее — диагностика 97-килограммового агрегата с чужого крана не делается;
- обслуживание — по плану, а не по аварии. Остановка VRF останавливает климат всего объекта: сезонное ТО дешевле одного дня «жары в офисе».
