Монтаж сплит-системы Dahatsu DSN-07I

Настенная инверторная сплит-система Dahatsu DS-07I/DSN-07I серии Brilliant DC Inverter — современная модель японского бренда с компрессором GMCC Toshiba, рассчитанная на обслуживание помещений площадью до 20–25 м². Мощность охлаждения — 2,7 кВт, обогрева — 2,85 кВт. Модель работает на хладагенте R410A, оснащена антикоррозийным покрытием теплообменника Golden Fin, фильтром «Холодный катализатор» (Cold-Catalyst), режимом I Feel, функциями самодиагностики, самоочистки и авторестарта. Уровень шума внутреннего блока — от 21 дБ — один из самых тихих в классе. Производитель даёт гарантию 3 года.

Монтаж сплит-системы Dahatsu DSN-07I выполняется по стандартной технологии для инверторных настенных сплит-систем с соблюдением всех требований производителя: алмазное бурение отверстий, правильная вальцовка медных трубок, обязательное вакуумирование фреонового контура и тестовый запуск. На одном из недавних объектов нашей компании монтаж сплит-системы Dahatsu DSN-07I выполнялся через балкон — наружный блок устанавливался на балконном ограждении, а трасса прокладывалась через отверстие в стене, пробурённое алмазной коронкой.

Наша компания «МонтажМастер» выполняет монтаж сплит-систем Dahatsu в Москве и Московской области.


Технические характеристики Dahatsu DS-07I/DSN-07I

Особенности модели, влияющие на монтаж

Инверторный компрессор GMCC Toshiba. В отличие от неинверторных моделей, компрессор Dahatsu DSN-07I работает в плавном диапазоне мощностей — от 1,35 до 3,0 кВт. Это снижает пусковые токи и износ, но повышает требования к чистоте фреонового контура: инверторный компрессор особенно чувствителен к остаточной влаге. Вакуумирование проводится дольше и с более глубоким вакуумом, чем для неинверторных моделей.

Питание на внутренний блок. Силовой кабель 3×1,5 мм² подключается к внутреннему блоку, оттуда по межблочному кабелю 4×1,5 мм² питание подаётся на наружный блок. Это упрощает подключение — не нужно тянуть силовую линию к наружному блоку через стену.

Наружный блок 20,6 кг. Лёгкий блок для инверторной модели 07 BTU — устанавливается без сложностей. При монтаже через балкон блок крепится к балконному ограждению или на кронштейны за ограждением.

Газовая линия 3/8" (9,52 мм). Стандартные диаметры для модели 07 BTU. Отверстие в стене — 50–55 мм.

Уровень шума 21 дБ. Один из самых тихих кондиционеров в классе. При монтаже особое внимание уделяется виброизоляции — резиновые прокладки между блоком и кронштейнами, правильная затяжка болтов. Любая вибрация будет слышна при таком низком уровне шума.

Монтаж через балкон

Установка кондиционера через балкон — один из самых удобных вариантов монтажа, особенно в квартирах с панорамным остеклением или когда наружный блок невозможно установить на фасаде. При монтаже Dahatsu DSN-07I через балкон:

• Наружный блок крепится на кронштейны, установленные на балконном ограждении снаружи. Блок располагается так, чтобы обеспечить свободный обдув теплообменника — не ближе 15–20 см от стены и ограждения.
• Трасса прокладывается от внутреннего блока через отверстие в балконной стене или в наружной стене комнаты. Отверстие бурится алмазной коронкой с уклоном наружу.
• Доступ. Монтажник работает с балкона — не требуется промышленный альпинист, если этаж ниже 3-го. На верхних этажах блок устанавливается за ограждением балкона с использованием страховочной системы.
• Дренаж отводится на улицу через отверстие в балконном полу или стене, с уклоном вниз.

Алмазное бурение

Для вывода фреоновой трассы через стену используется алмазное бурение — современный стандарт, который мы применяем при монтаже:

• Диаметр отверстия — 50–55 мм. Достаточно для медных трубок 1/4" и 3/8" в теплоизоляции, дренажного шланга 16 мм и межблочного кабеля.
• Уклон наружу — 3–5 см на метр. Для отвода конденсата самотёком и предотвращения затекания дождевой воды.
• Алмазная коронка режет арматуру и бетон без пыли и вибрации. В монолитных стенах — с промышленным пылесосом, в кирпичных — перфоратором.
• Чистота. При алмазном бурении с пылесосом монтаж возможен в квартире с готовым ремонтом — пыль отсутствует.

Этапы монтажа сплит-системы Dahatsu DSN-07I

1. Выезд мастера и осмотр объекта

• Оценка материала и толщины стен, расположения электрощита, доступа к месту установки наружного блока.
• Согласование мест установки блоков, маршрута трассы, отвода дренажа.
• При монтаже через балкон — оценка состояния балконного ограждения, возможности крепления кронштейнов.

2. Разметка и алмазное бурение

• Размечаются точки крепления монтажной пластины внутреннего блока.
• Бурится сквозное отверстие диаметром 50–55 мм с уклоном в сторону улицы.
• При скрытой прокладке — штробление стены под медные трубки, кабель и дренаж.

3. Прокладка трассы

• Медные трубки (1/4" и 3/8") развальцовываются, надевается теплоизоляция.
• Трасса вместе с межблочным кабелем 4×1,5 мм² и дренажным шлангом 16 мм прокладывается в штробу или кабель-канал.
• Концы трубок закрываются заглушками.
• Отверстие герметизируется монтажной пеной.

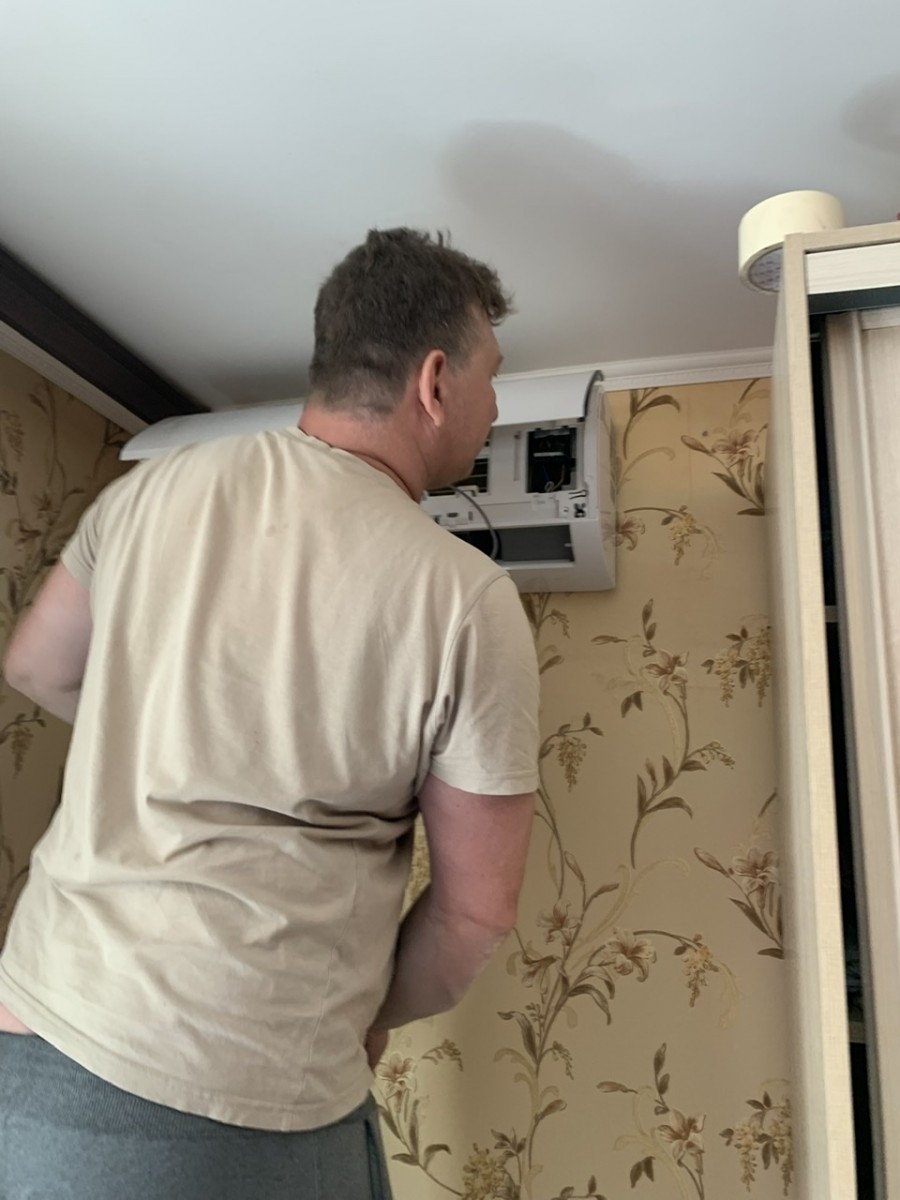

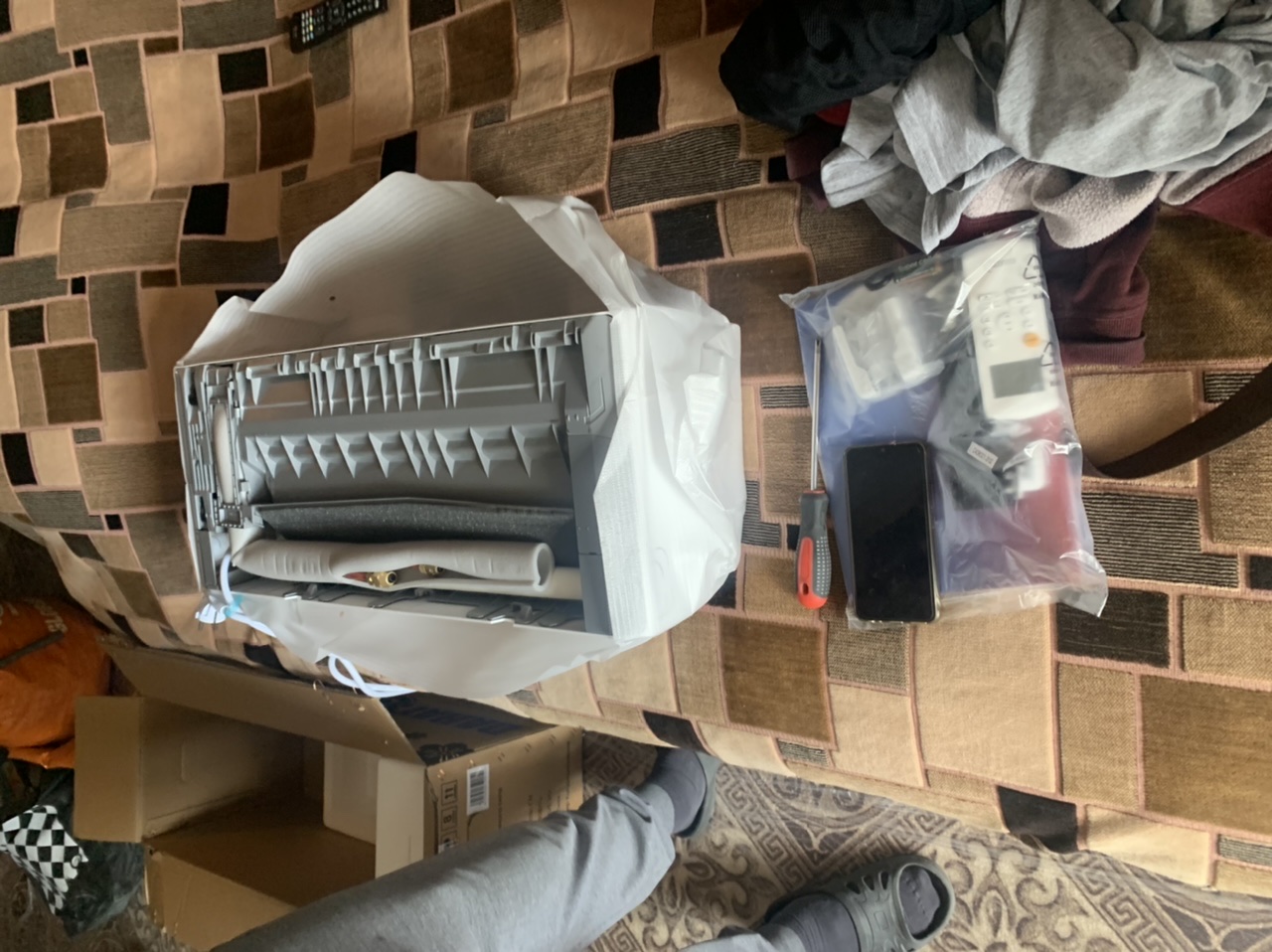

4. Установка внутреннего блока

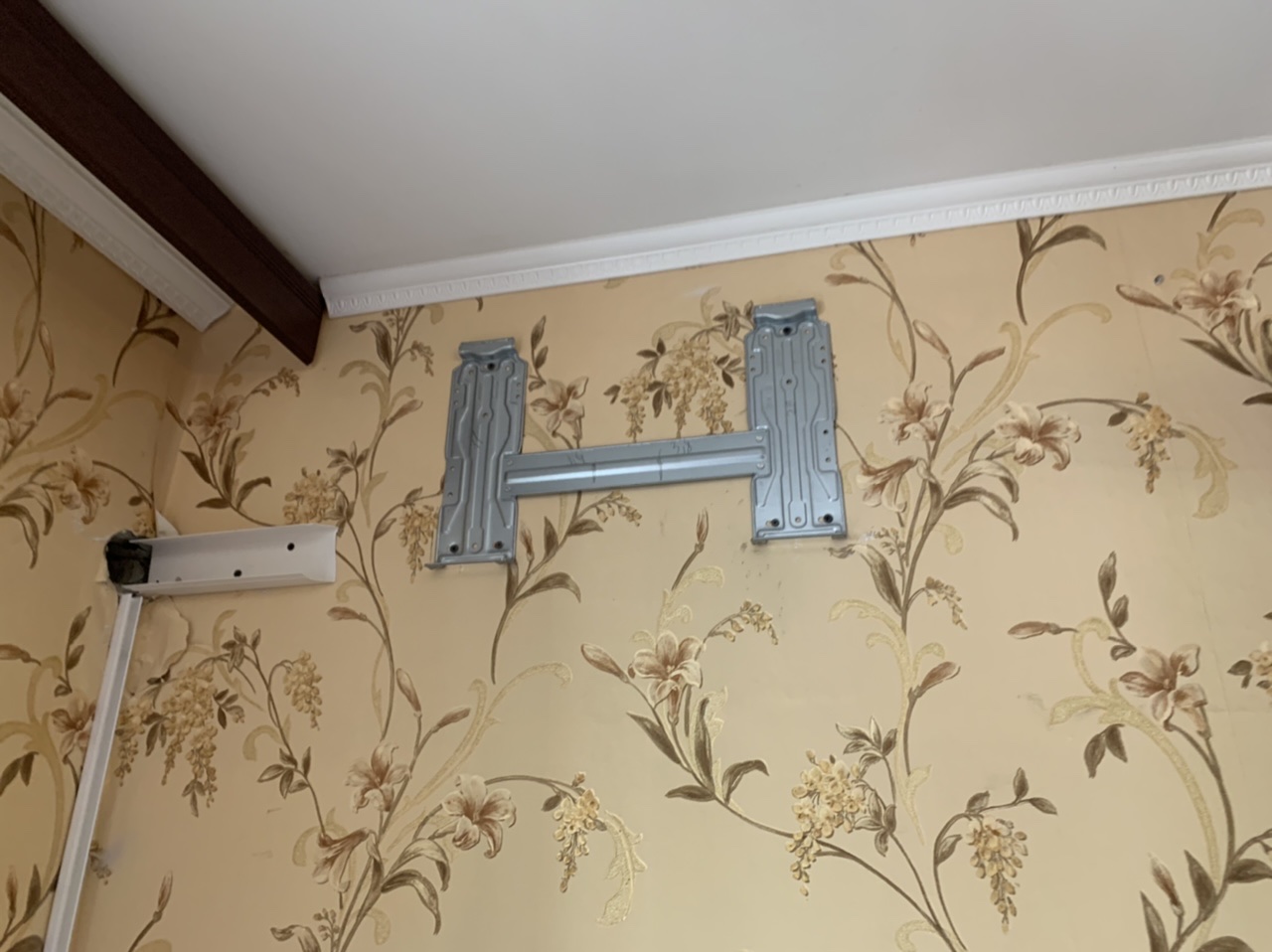

• Монтажная пластина крепится к стене по уровню.

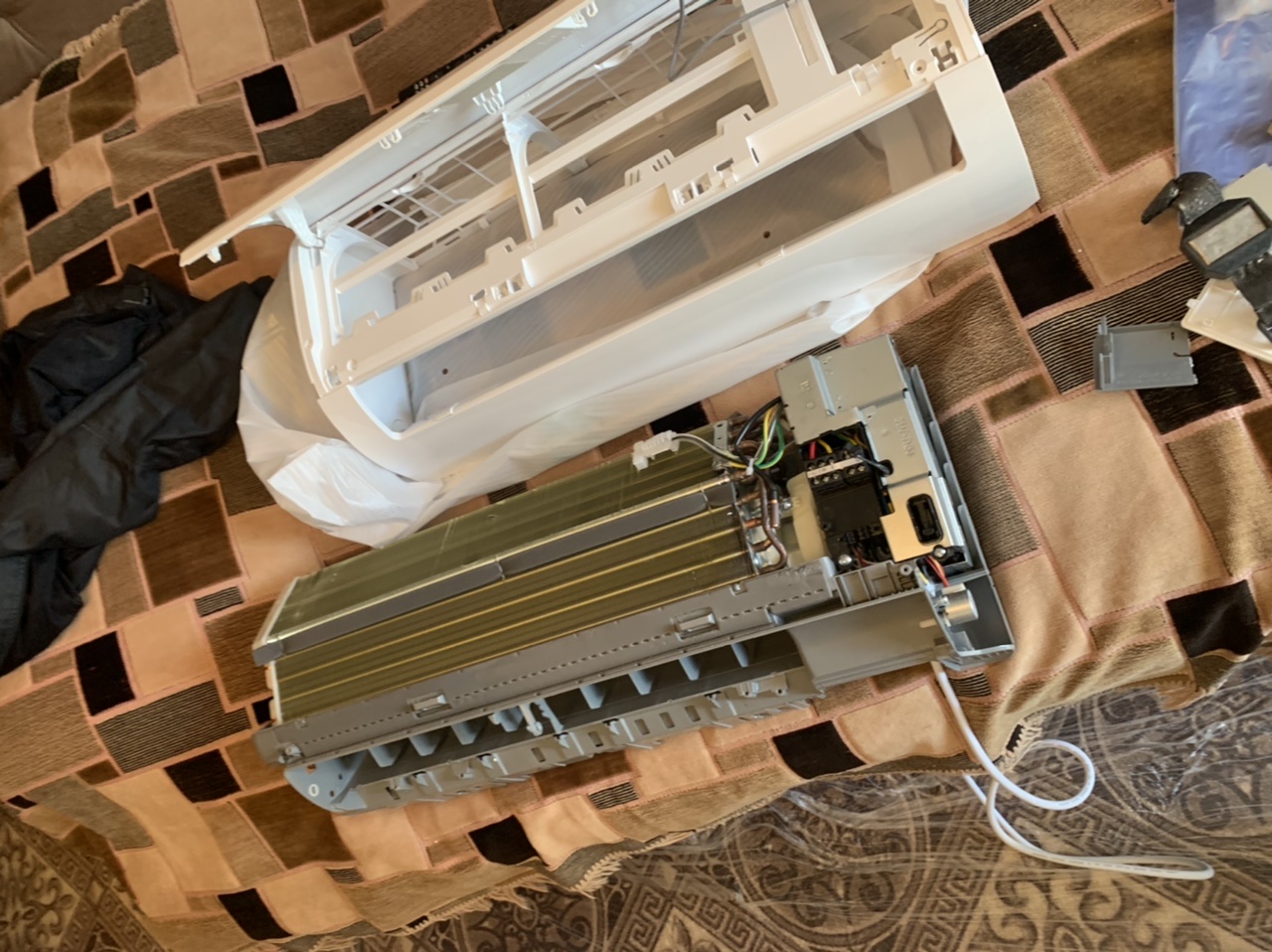

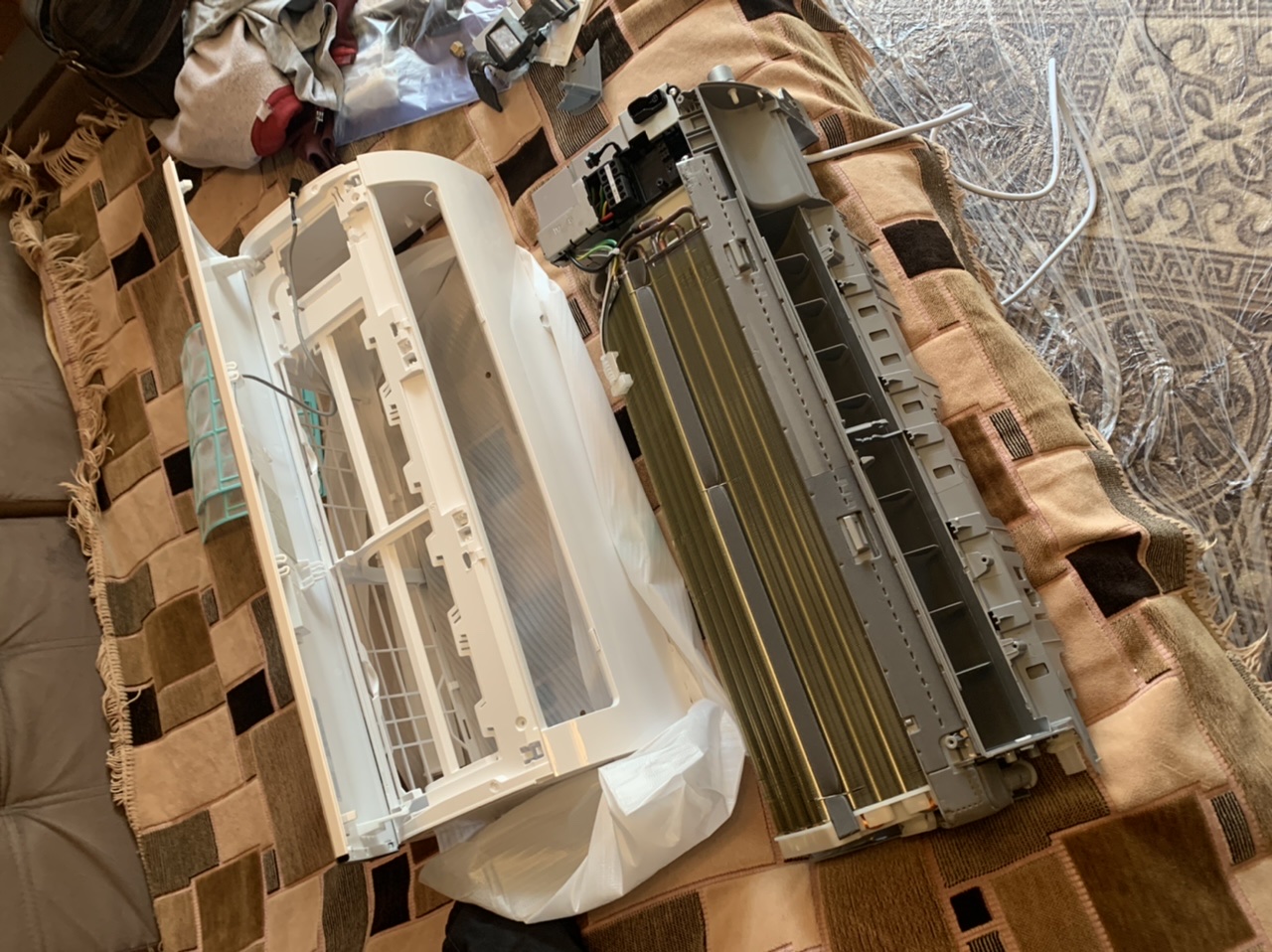

• Внутренний блок (715×285×194 мм, 7,4 кг) навешивается на пластину.
• Фреоновые трубки подключаются накидными гайками. Момент затяжки для 3/8" — 30–40 Н·м, для 1/4" — 15–20 Н·м.
• Межблочный кабель подключается к клеммам.
• Дренажный шланг подключается с уклоном не менее 1 см на 1 м.

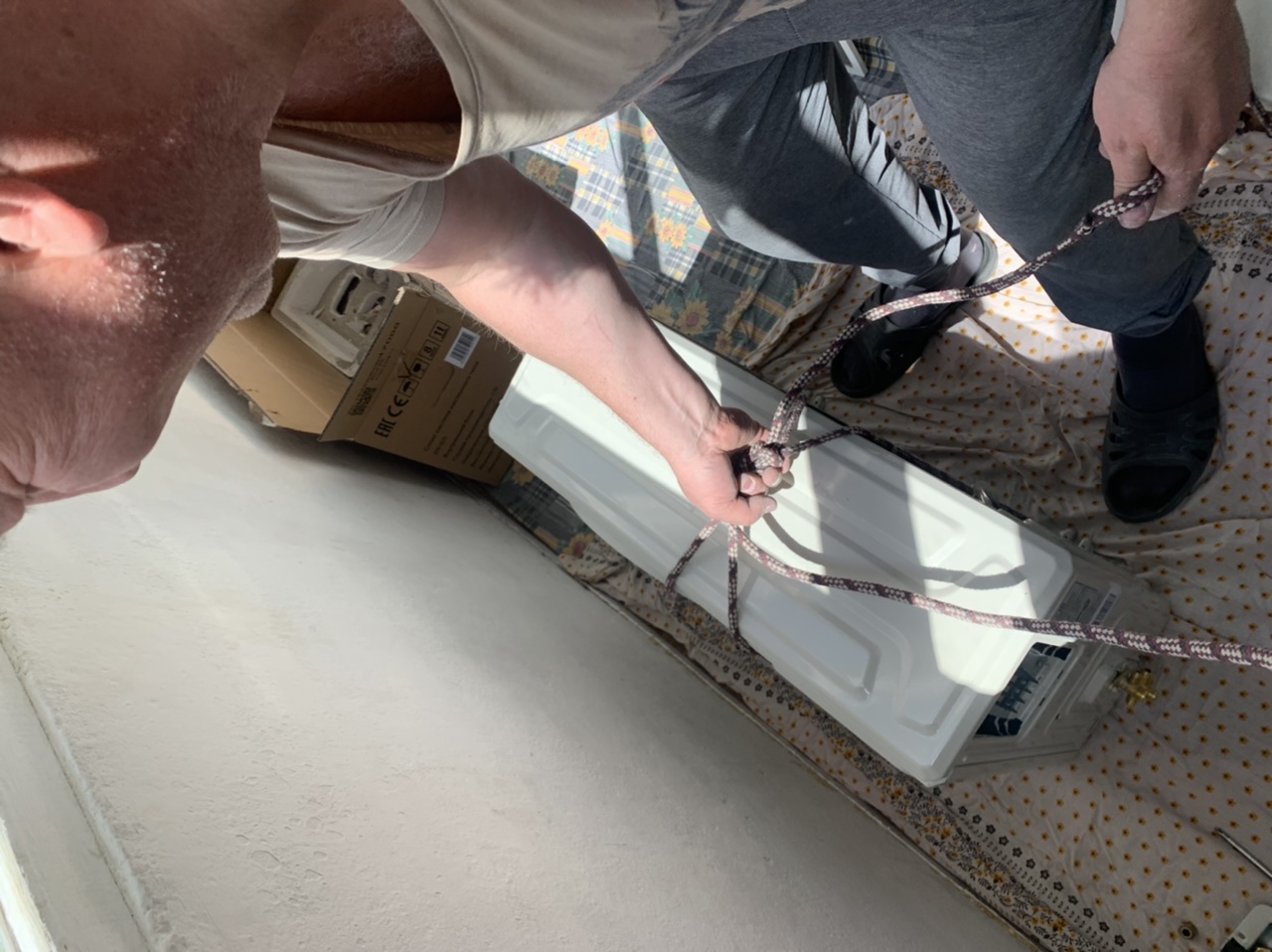

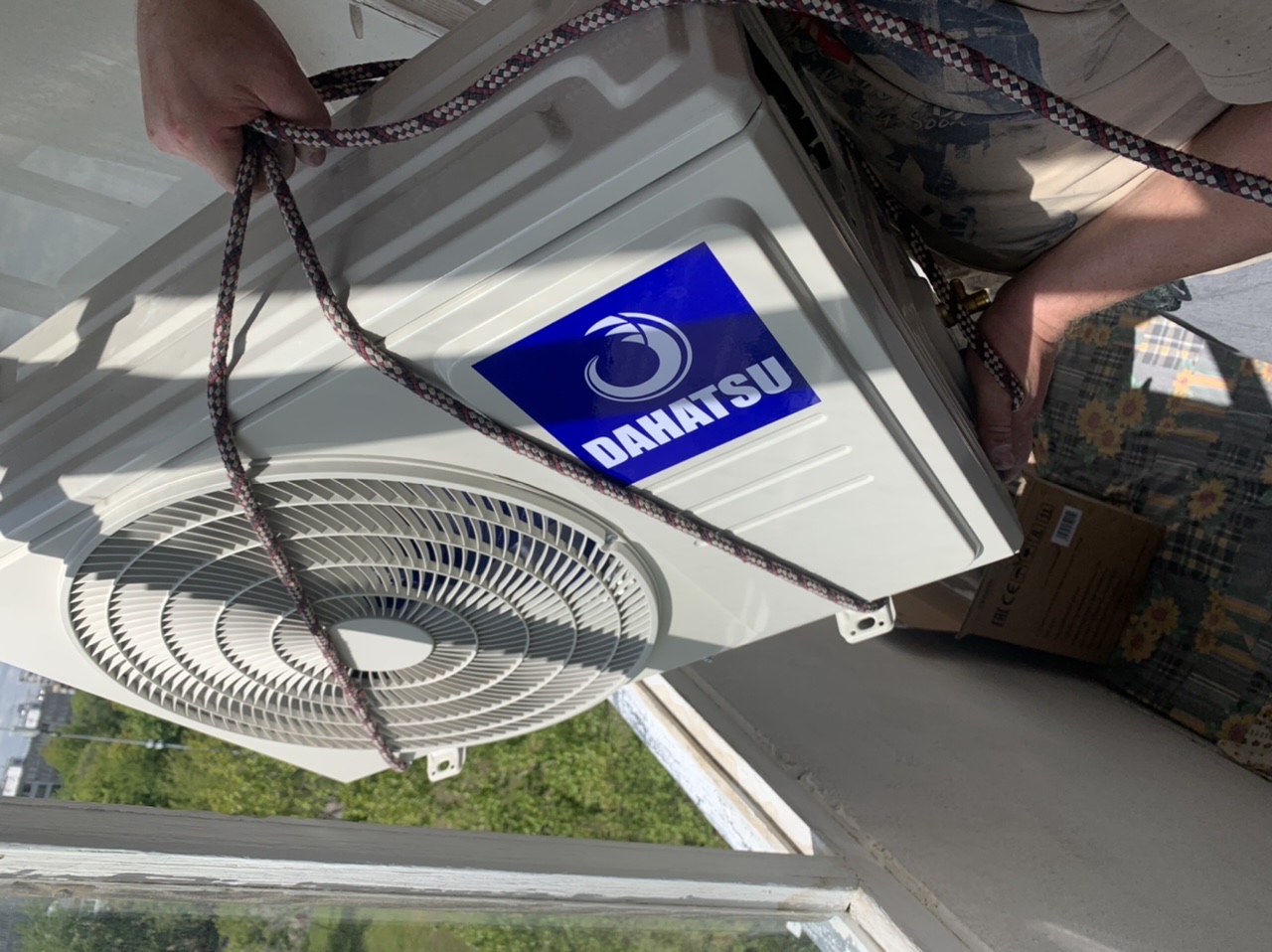

5. Установка наружного блока

• Кронштейны крепятся к балконному ограждению или несущей стене.
• Наружный блок (20,6 кг) устанавливается с резиновыми виброизоляторами.
• Фреоновые трубки подключаются к вентилям наружного блока.
• Межблочный кабель подключается к клеммам.

6. Вакуумирование

• Вакуумный насос и манометрический коллектор удаляют воздух и влагу из контура.
• Для инверторной модели Dahatsu DSN-07I вакуумирование проводится не менее 20–30 минут — инверторный компрессор особенно чувствителен к остаточной влаге.
• Система выдерживается под вакуумом 15–20 минут. Если давление не растёт — система герметична.

7. Выпуск хладагента и пусконаладка

• Вентили открываются, хладагент R410A заполняет контур.
• Кондиционер включается во всех режимах: охлаждение, обогрев, вентиляция, осушение.
• Проверка режима I Feel — управление температурой по датчику в пульте.
• Проверка функции самоочистки — осушка деталей внутреннего блока после выключения.
• Проверка функции авторестарта.
• Замер температуры на входе и выходе — разница 8–12 °C.
• Проверка дренажа — налив воды в поддон, контроль оттока.
• Демонстрация управления с пульта ДУ.

Стоимость монтажа сплит-системы Dahatsu DSN-07I

Для модели 07 BTU (2,7 кВт) базовая стоимость монтажа составляет от 14 000 ₽. В цену входит:

• Установка внутреннего и наружного блоков
• Алмазное бурение отверстия (до 0,5 м)
• Прокладка трассы до 3–5 м (медные трубки 1/4" и 3/8", теплоизоляция)
• Межблочный кабель до 3–5 м (4×1,5 мм²)
• Дренажный шланг до 3–5 м
• Кронштейны для наружного блока
• Декоративный короб
• Вакуумирование, пусконаладка и тестирование

Дополнительные работы — штробление (от 500 ₽/м), удлинение трассы (от 1 200 ₽/м), высотные работы, монтаж через балкон с креплением на ограждение — оплачиваются отдельно.

Обслуживание кондиционера Dahatsu после монтажа

После установки рекомендуется ежегодное сервисное обслуживание: чистка фильтров (антибактериальный, Cold-Catalyst, с витамином C), теплообменников, дренажа, проверка давления фреона R410A. Модель Dahatsu DSN-07I оснащена функцией самоочистки, которая высушивает испаритель после выключения и предотвращает образование плесени — но это не заменяет профессиональное обслуживание.

Инверторный компрессор GMCC Toshiba рассчитан на длительный срок службы, но при условии правильного монтажа с вакуумированием и своевременной дозаправки фреоном. Заводская заправка — 550 г, дозаправка сверх 5 м трассы — 20 г/м.

Почему монтаж должны выполнять специалисты

Производитель Dahatsu даёт гарантию 3 года на кондиционер и компрессор, но гарантия действует только при условии установки квалифицированными специалистами. Типичные ошибки неквалифицированного монтажа:

• Некачественная вальцовка — утечка фреона через несколько месяцев. Без динамометрического ключа невозможно обеспечить нужный момент затяжки.
• Отсутствие вакуумирования — влага и воздух в контуре разрушают инверторный компрессор. Для Dahatsu DSN-07I с компрессором Toshiba это критично — ремонт или замена инверторного компрессора стоит сопоставимо с покупкой нового кондиционера.
• Недостаточная теплоизоляция трассы — конденсат на трубках портит отделку.
• Неправильный уклон дренажа — вода застаивается, появляется плесень и запах.
• Отверстие малого диаметра — монтажники сдирают теплоизоляцию, чтобы протиснуть трубки в отверстие 40 мм. Последствия — конденсат, промерзание стены, сквозняк.
• Ненадёжное крепление — вибрация при уровне шума 21 дБ будет особенно заметна.
