Монтаж кондиционера Dahatsu DSN-07I: установка инверторной сплит-системы Brilliant

Dahatsu DS-07I/DSN-07I — это настенная инверторная сплит-система серии Brilliant DC Inverter мощностью 2,7 кВт (7000 BTU), рассчитанная на обслуживание помещений площадью до 20–22 м². Бренд Dahatsu родом из Японии, производство ведётся на заводе Midea в Китае, компрессор — GMCC Toshiba DC Inverter. Модель работает на хладагенте R410A, отличается низким уровнем шума от 21 дБ(А), антикоррозийным покрытием теплообменника Golden Fin, многоступенчатой фильтрацией воздуха и расширенным температурным диапазоном работы на обогрев — до −15−15 °C. Оптимальный выбор для спальни, детской, кухни или небольшого кабинета, где важны тишина и точное поддержание температуры.

Технические характеристики Dahatsu DS-07I/DSN-07I

Функции и технологии

Сплит-система Dahatsu DSN-07I работает в четырёх режимах: охлаждение, обогрев, вентиляция и осушение. Инверторное DC-управление компрессором обеспечивает плавное поддержание заданной температуры без постоянных включений и отключений — это снижает расход электроэнергии, уменьшает износ компрессора и делает работу кондиционера тише.

Ключевые функции:

• I Feel — датчик температуры встроен в пульт ДУ. Кондиционер поддерживает комфортную температуру не у стены, а в зоне нахождения пользователя.
• Turbo — интенсивный режим для быстрого выхода на заданную температуру. Вентилятор вращается на максимальной скорости до достижения целевого значения.
• Комфортный сон (Sleep) — ночной режим с понижением шума и плавной корректировкой температуры.
• Самоочистка внутреннего блока — после выключения вентилятор продолжает работать для просушки теплообменника, предотвращая рост плесени и бактерий. Процедура включает несколько этапов: промывку испарителя конденсатом, осушку деталей и выдув влажного воздуха.
• Горячий запуск — при включении на обогрев вентилятор запускается только после прогрева теплообменника, исключая подачу холодного воздуха.
• Golden Fin — антикоррозийное золотое покрытие оребрения теплообменника защищает от атмосферных воздействий и агрессивной внешней среды, продлевает срок службы.
• Cold-Catalyst Filter (Холодный катализатор) — фильтр с диоксидом титана расщепляет загрязнители, вирусы и газовые примеси на простейшие вещества под действием солнечного света. Эффективность фильтра не снижается в процессе работы.
• Антибактериальный фильтр с витамином С — улавливает мелкую пыль и аллергены, насыщает воздух витамином С.
• Запоминание положения жалюзи — кондиционер сохраняет направление воздушного потока после выключения.
• 24-часовой таймер — программирование включения и отключения.
• Самодиагностика — автоматическое определение неисправностей с выводом кода ошибки на LED-дисплей.
• Авторестарт — восстановление настроек после сбоя питания.
• Система против образования льда — защита наружного блока от обмерзания в режиме обогрева.
• Защита от перенапряжения — стабилизатор напряжения защищает электронику при скачках в сети.
• LED-дисплей — скрытая индикация температуры и режима на внутренней панели.
• Двустороннее подключение дренажа — слева или справа, что упрощает монтаж.

Где применяется

Модель DS-07I/DSN-07I оптимальна для небольших помещений 15–22 м²:

• спальни и детские комнаты — благодаря уровню шума от 21 дБ(А);
• кухни, студии, небольшие гостиные;
• кабинеты и офисы;
• гостиничные номера.

Инверторный компрессор особенно эффективен в помещениях с постоянным пребыванием людей: он не отключается при достижении заданной температуры, а снижает обороты и работает на минимальной мощности, экономя электричество и поддерживая комфорт без резких перепадов.

Этапы монтажа сплит-системы Dahatsu DSN-07I

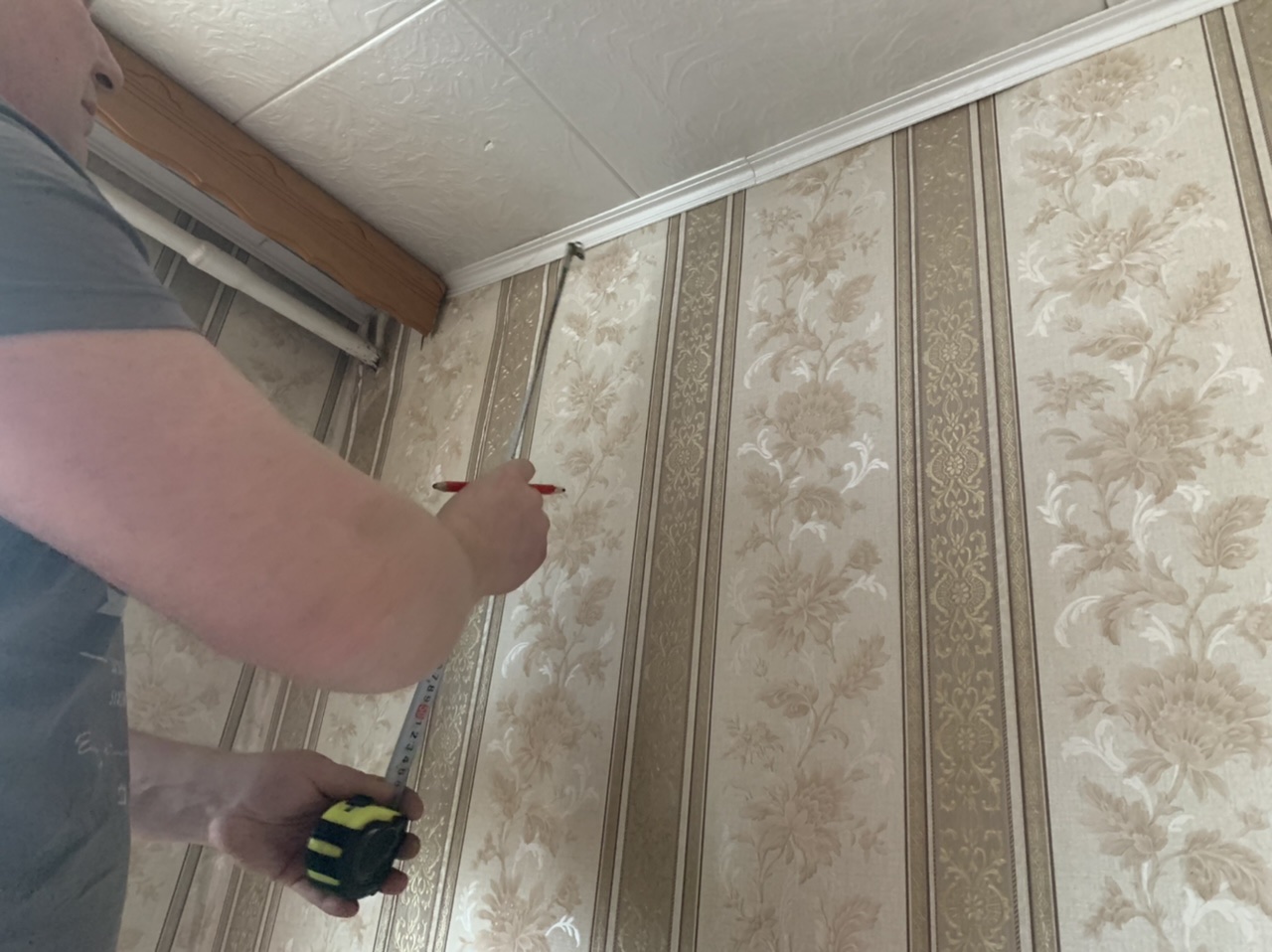

1. Разметка и выбор мест установки

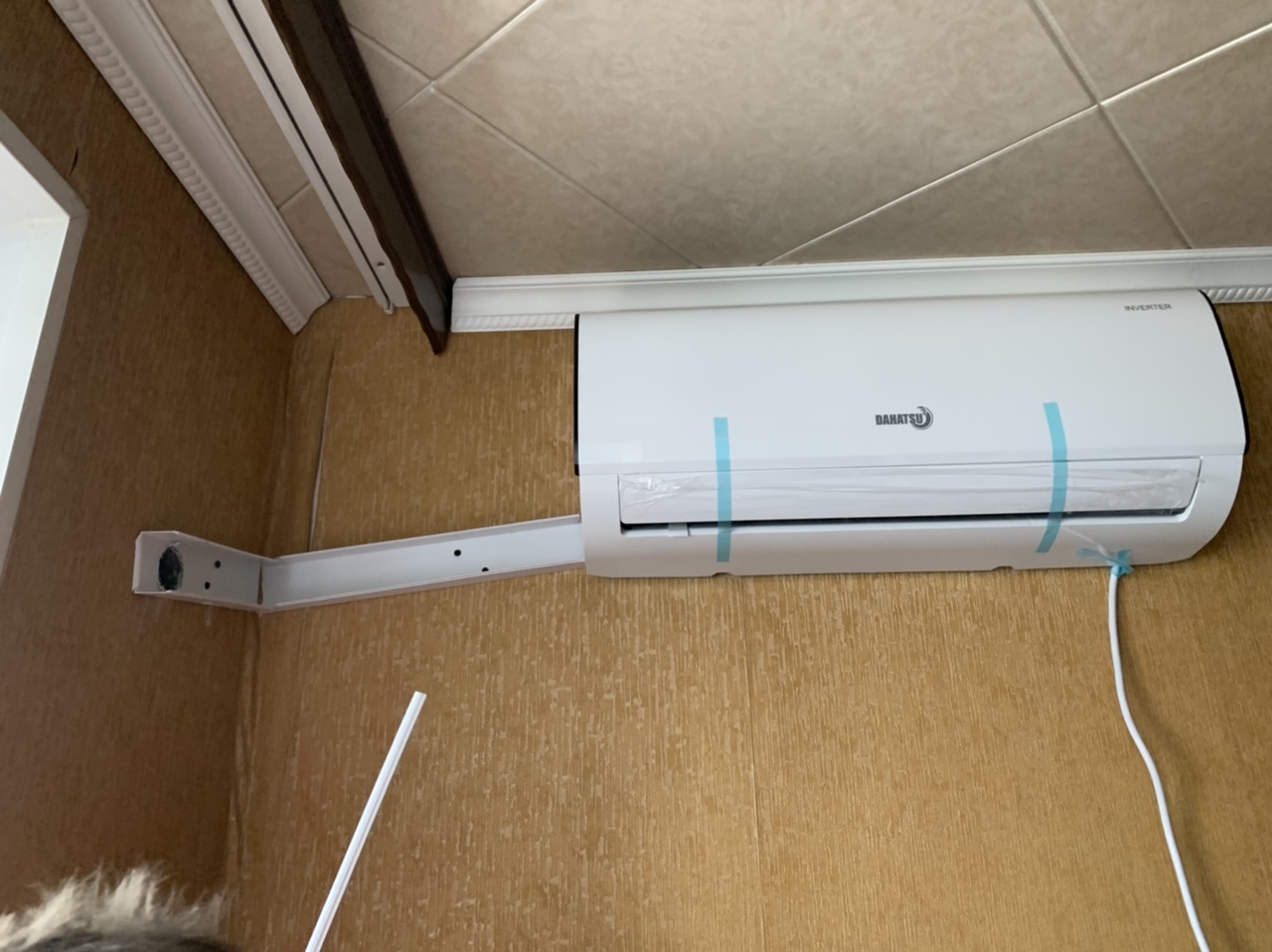

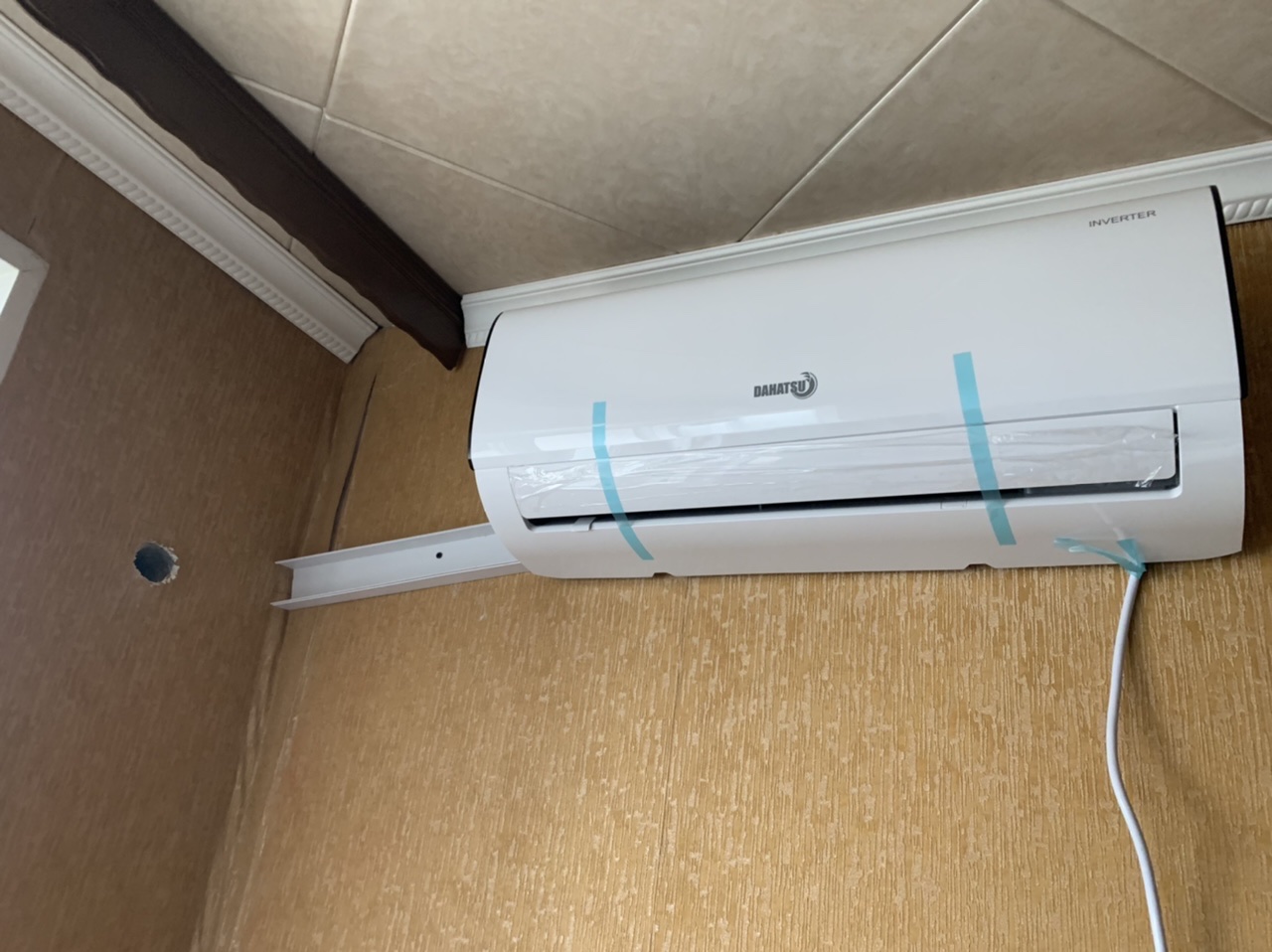

Внутренний блок размещается на стене на высоте от 1,7 до 2,3 м от пола, на расстоянии не менее 15 см от потолка и не менее 12 см от боковой стены. Воздушный поток не должен направляться прямо на кровать, диван или рабочий стол. Отверстие для трассы бурится под углом 5–10° вниз в сторону улицы для естественного оттока конденсата. Наружный блок устанавливается на кронштейны под окном или на балконе — в зоне свободного доступа для обслуживания. Сзади и справа от наружного блока должно быть не менее 60 см свободного пространства, спереди — не менее 1 м.

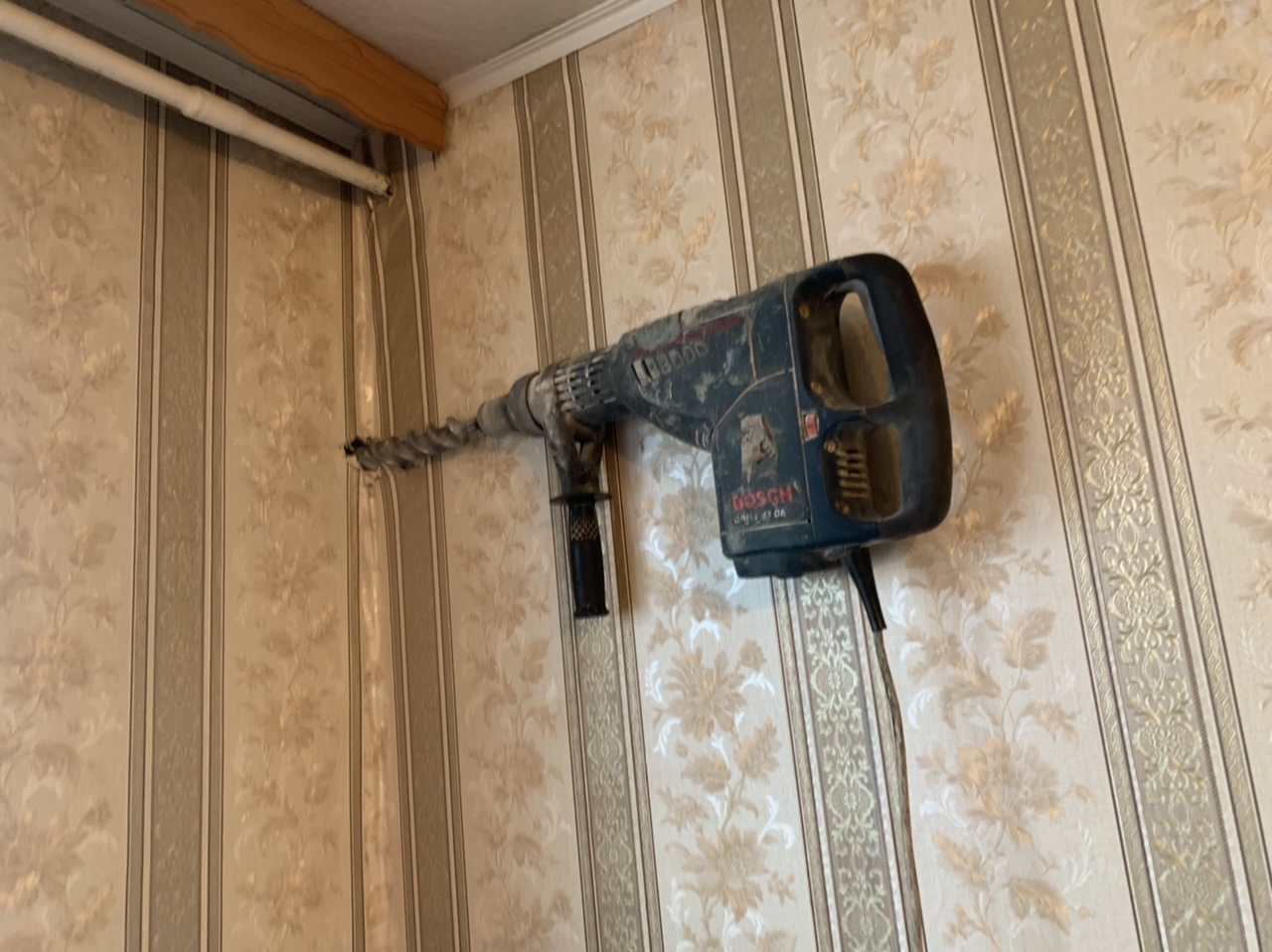

2. Бурение и штробление

Пробивается сквозное отверстие диаметром 65 мм. При скрытом монтаже в штробу прокладываются медные трубы, дренажный шланг и межблочный кабель. Размеры штробы — ширина и глубина 50–60 мм. После укладки трассы штроба зашпаклёвывается.

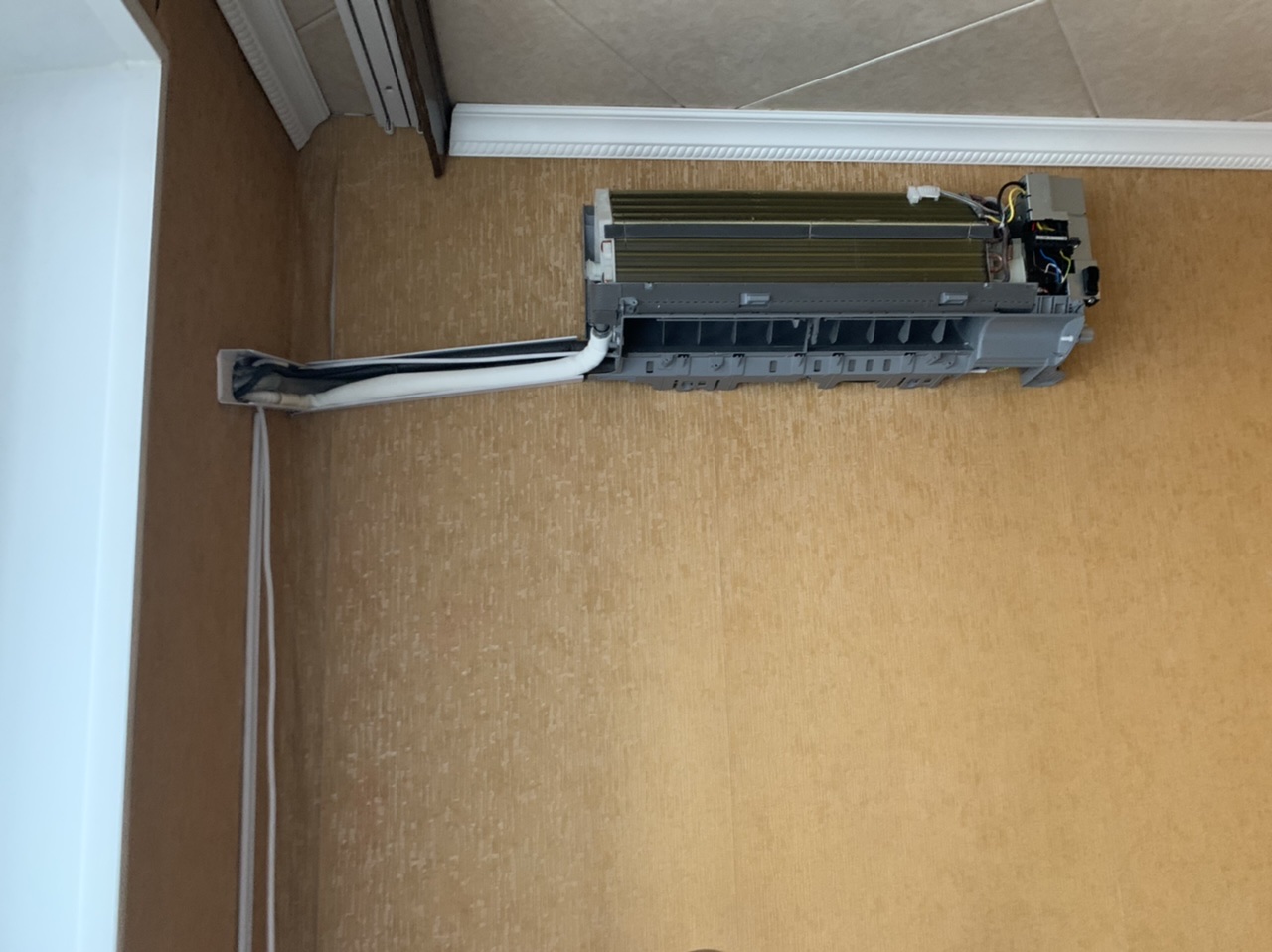

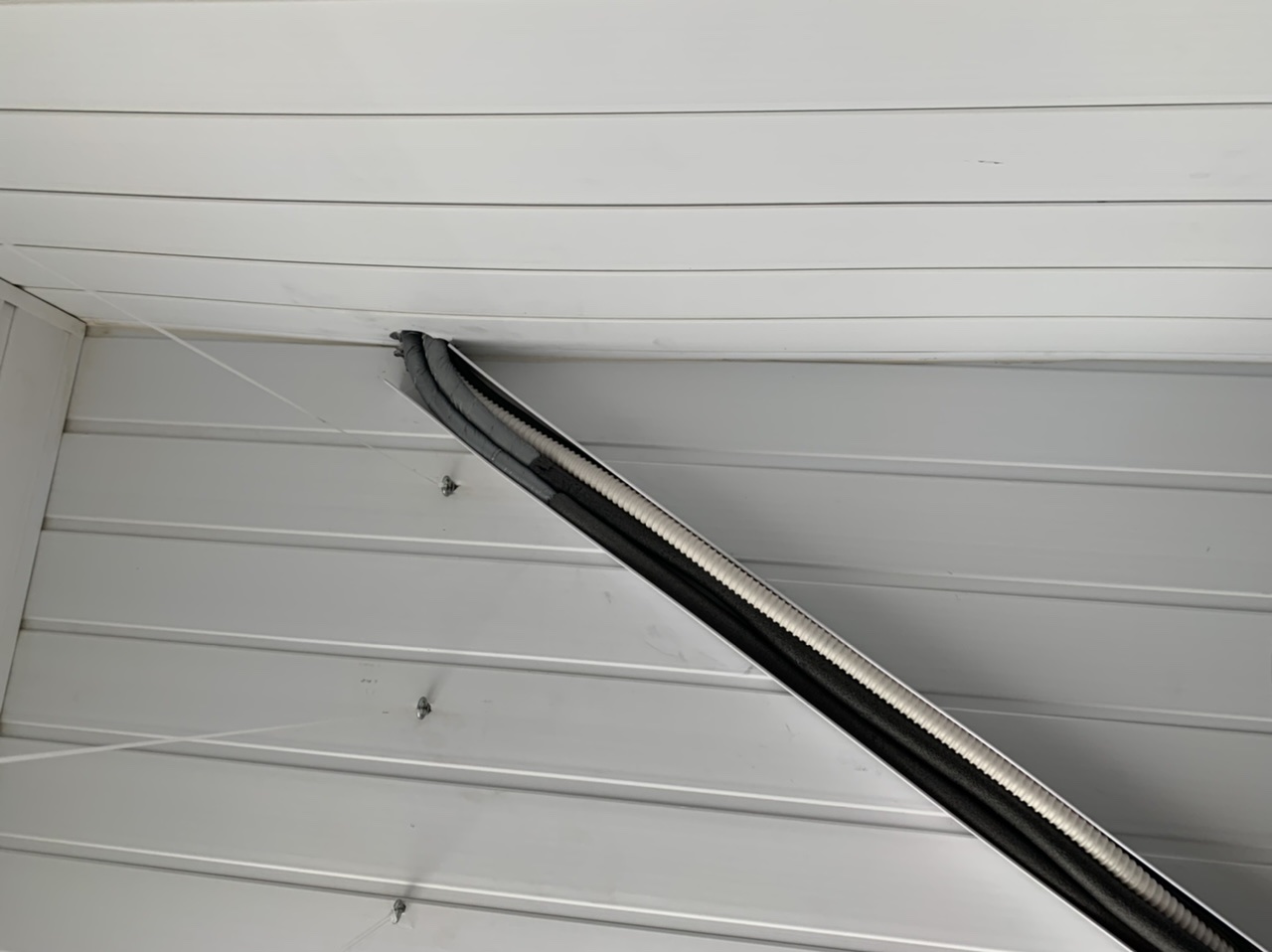

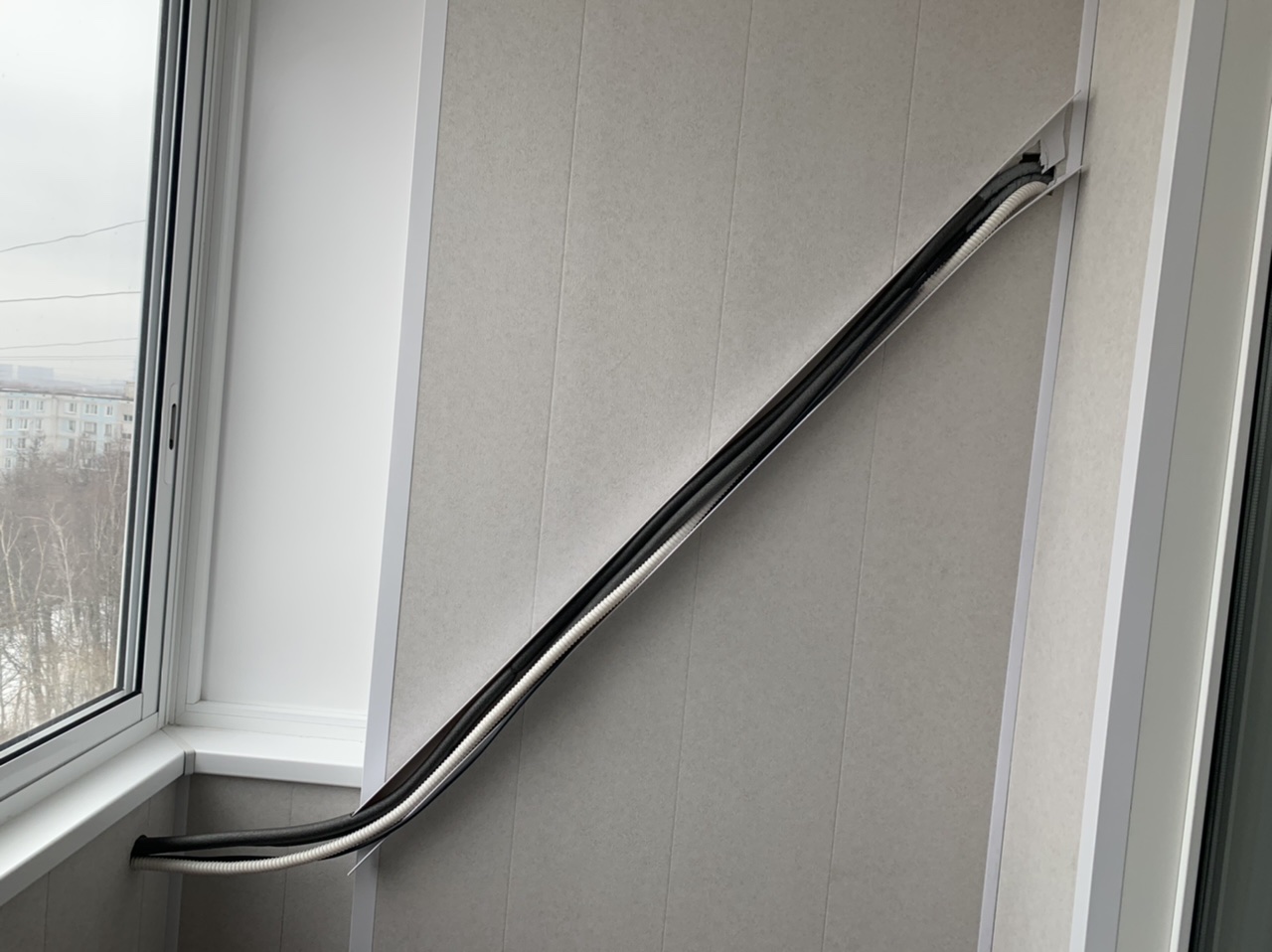

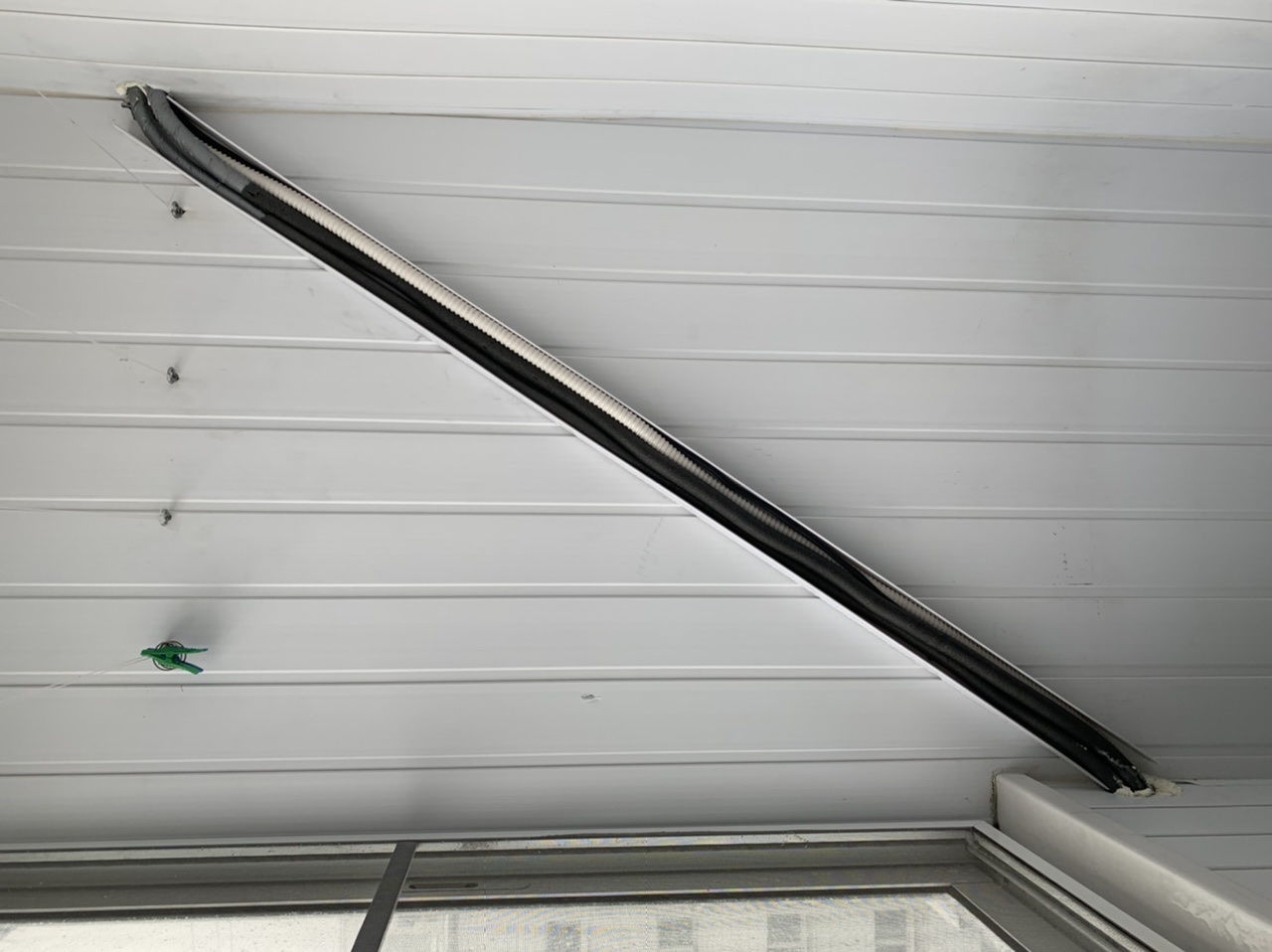

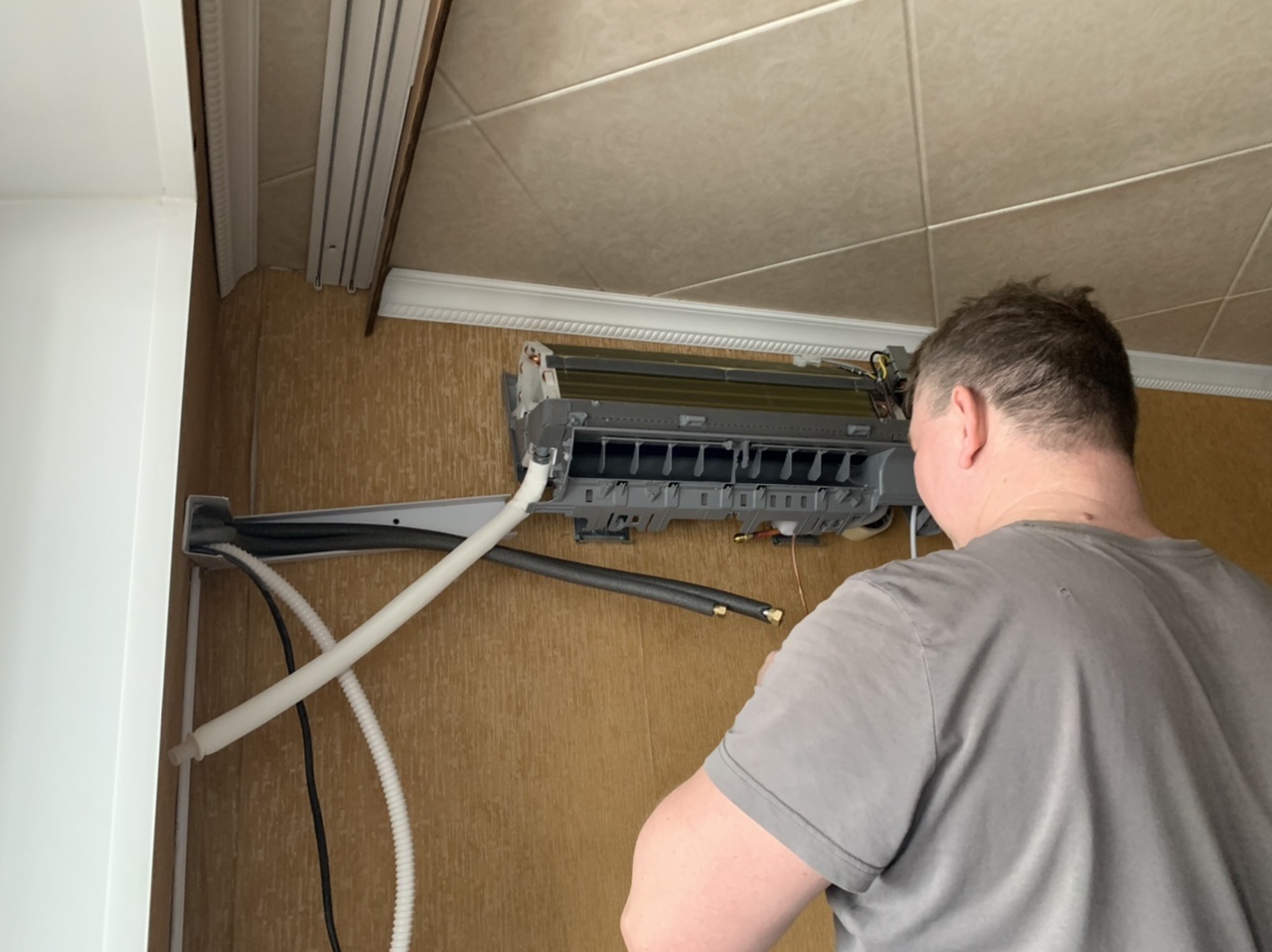

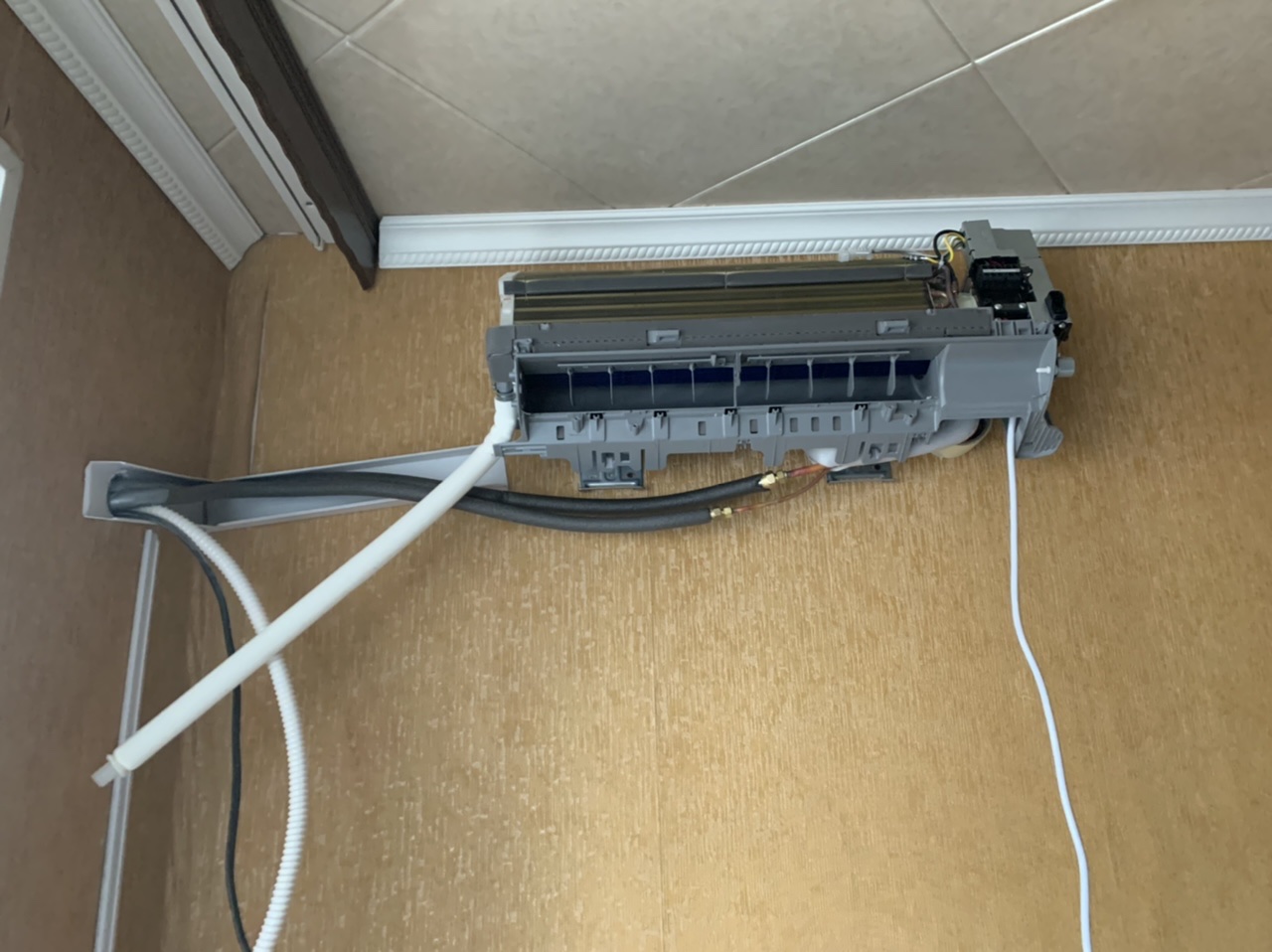

3. Прокладка фреоновой трассы

Для модели DSN-07I используются медные трубы двух диаметров: жидкостная — 1/4″ (6,35 мм), газовая — 3/8″ (9,52 мм). На каждую трубу отдельно надевается теплоизоляция толщиной не менее 9 мм — между отрезками изоляции не должно быть зазоров. Изгибы выполняются трубогибом с радиусом не менее 5 диаметров трубы; ручной изгиб без инструмента приводит к заломам, нарушающим циркуляцию фреона.

Трубы отрезаются труборезом строго под углом 90°, заусенцы удаляются римером. При удалении заусенцев труба держится срезом вниз, чтобы стружка и пыль не попали внутрь. Гайки устанавливаются на трубы до развальцовки — после развальцовки установить гайки уже нельзя. Развальцовка выполняется специальным инструментом, после чего кромка осматривается на предмет трещин и равномерности. Затяжка гаек производится динамометрическим ключом — чрезмерная затяжка повреждает развальцованный участок.

Минимальная длина трассы — 3 м (для снижения вибрации и шума). Номинальная — 5 м. Максимальная — 25 м, максимальный перепад высот — 10 м. Заводская заправка хладагента R410A — 550 г, этого достаточно для трассы до 5 м. При длине от 5 до 25 м требуется дополнительная заправка из расчёта 20 г/м.

4. Дренаж

Дренажный шланг прокладывается с уклоном не менее 1 см на метр в сторону стока — без подъёмов, перекручиваний и перегибов по всей длине. Дренажный шланг располагается в нижней части связки коммуникаций (под трубами хладагента). Модель DSN-07I имеет двустороннее подключение дренажа — слева или справа, что упрощает монтаж. Конденсат отводится на улицу или в канализацию. При выводе в канализацию обязательно устанавливается сифон для предотвращения запаха.

5. Электроподключение

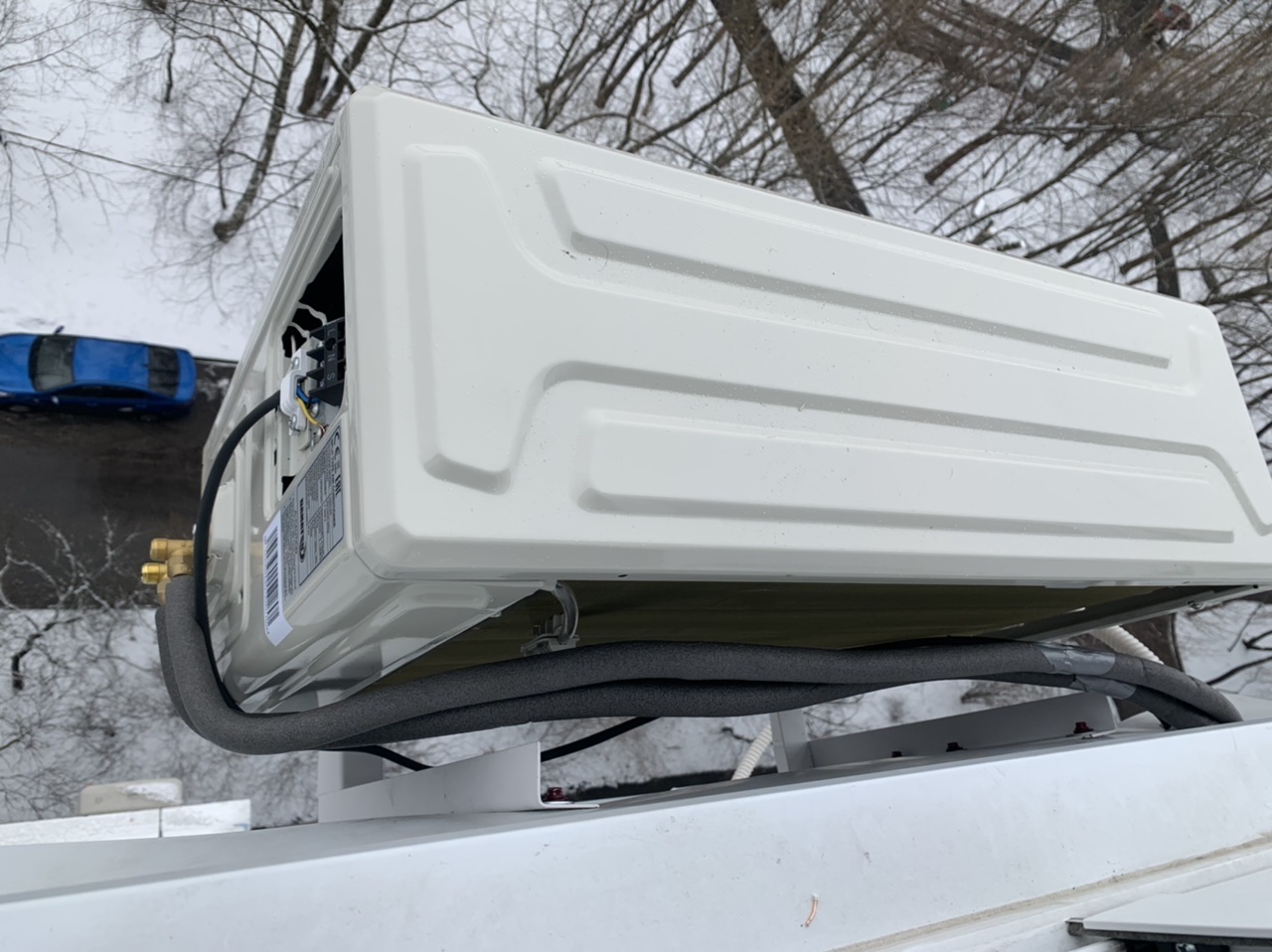

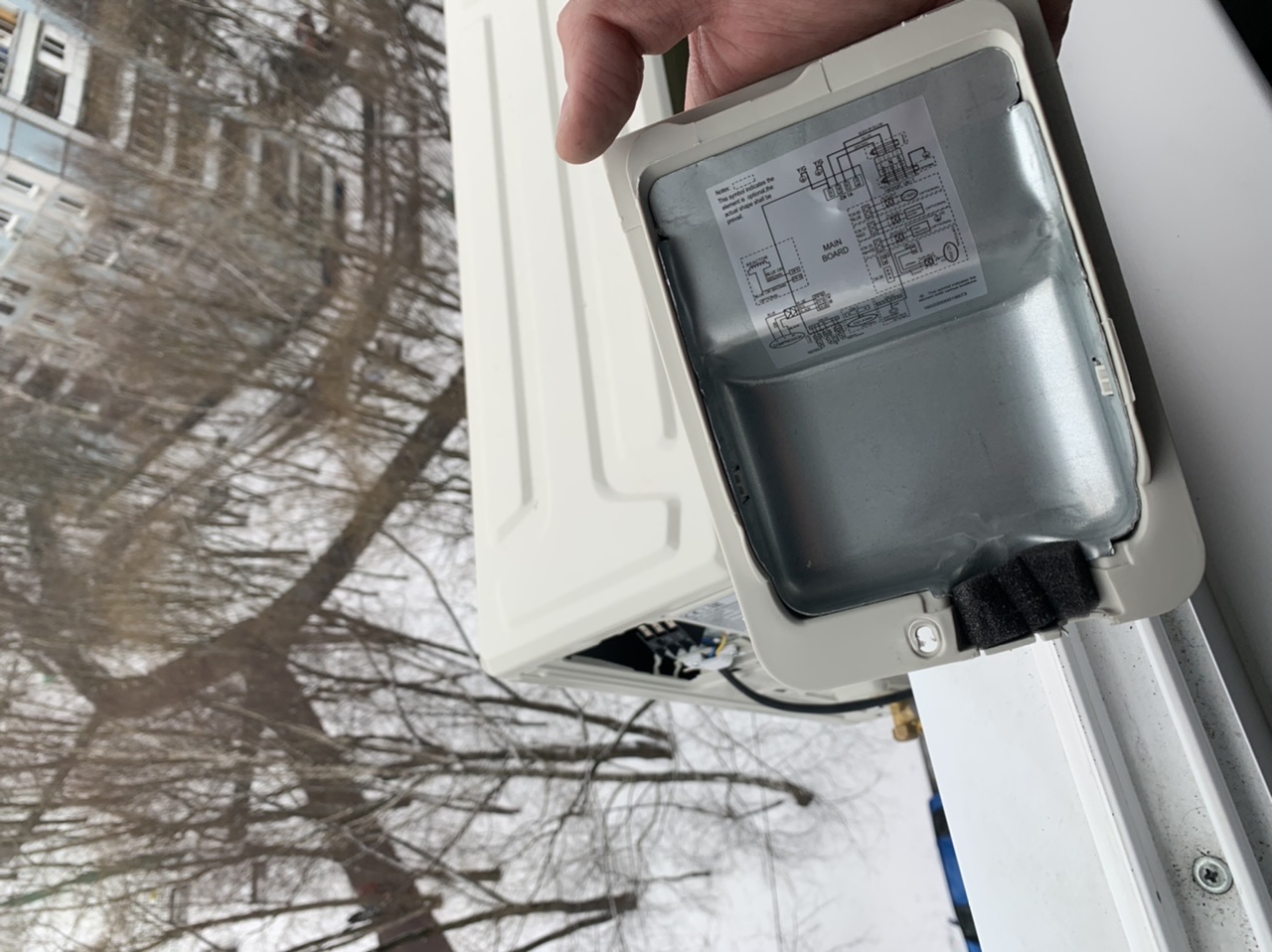

Питание подаётся на наружный блок. Межблочный кабель — 4 жилы сечением 1,5 мм². Силовой кабель питания — 3×2,5 мм², через отдельный автомат защиты на 16 А. Запрещается подключать к этой линии другие электроприборы. Провода питания и управления не должны пересекаться с фреоновым контуром. Электросхема нанесена на внутреннюю сторону крышки клеммной коробки наружного блока. Крышка клеммной коробки и сервисная панель после подключения должны быть надёжно закреплены — неплотная посадка допускает попадание пыли и воды.

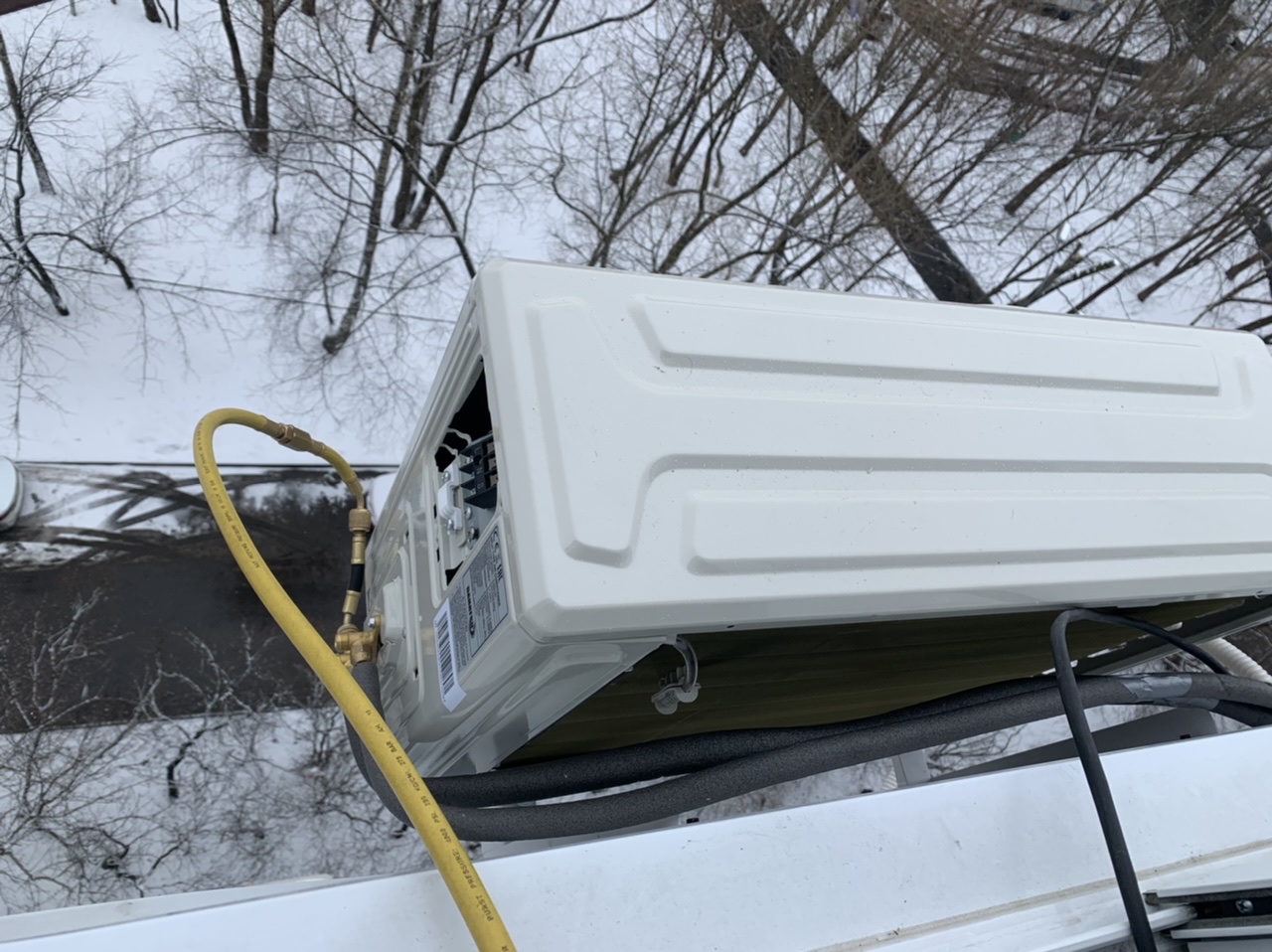

6. Вакуумирование и пуск

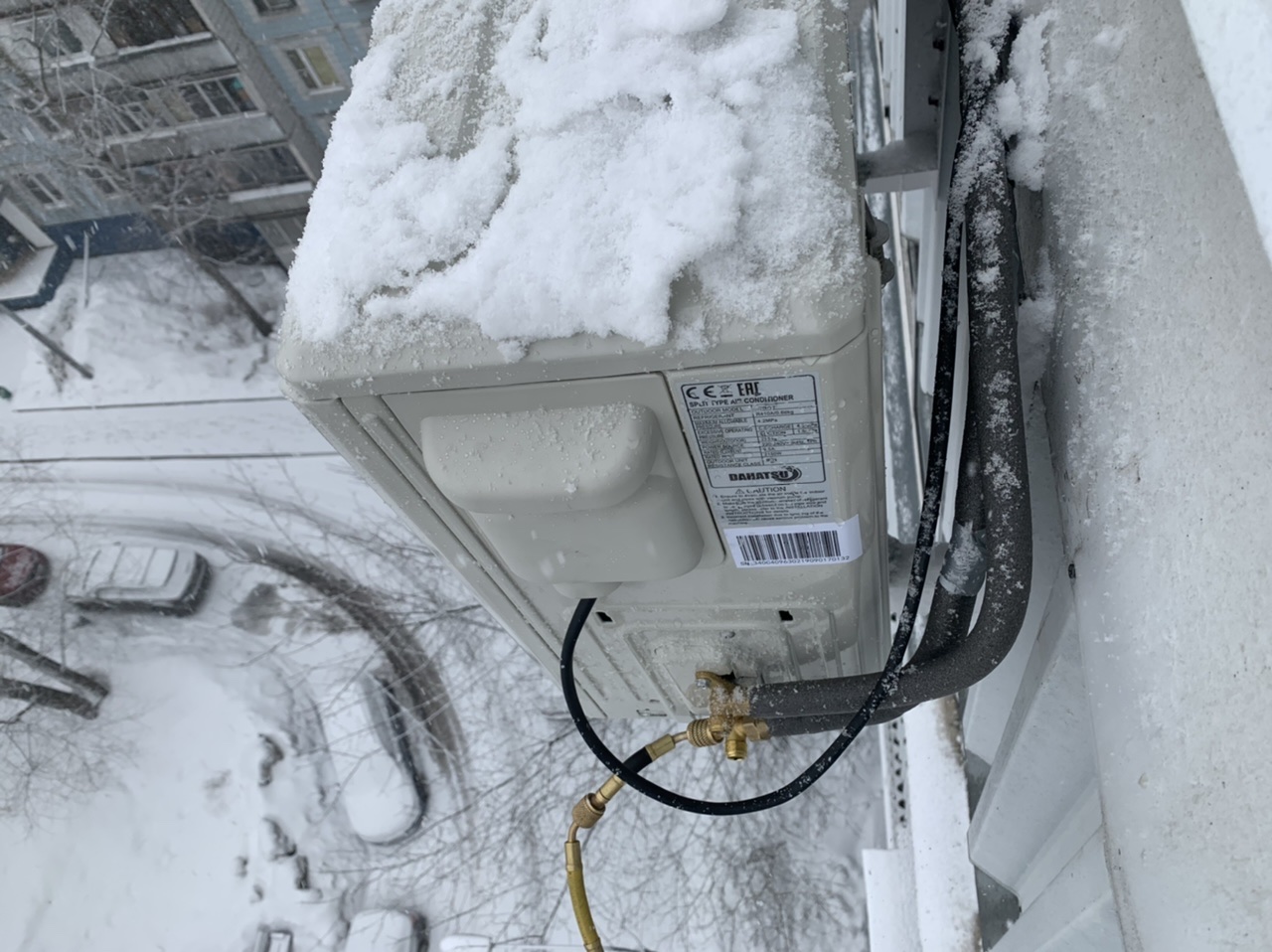

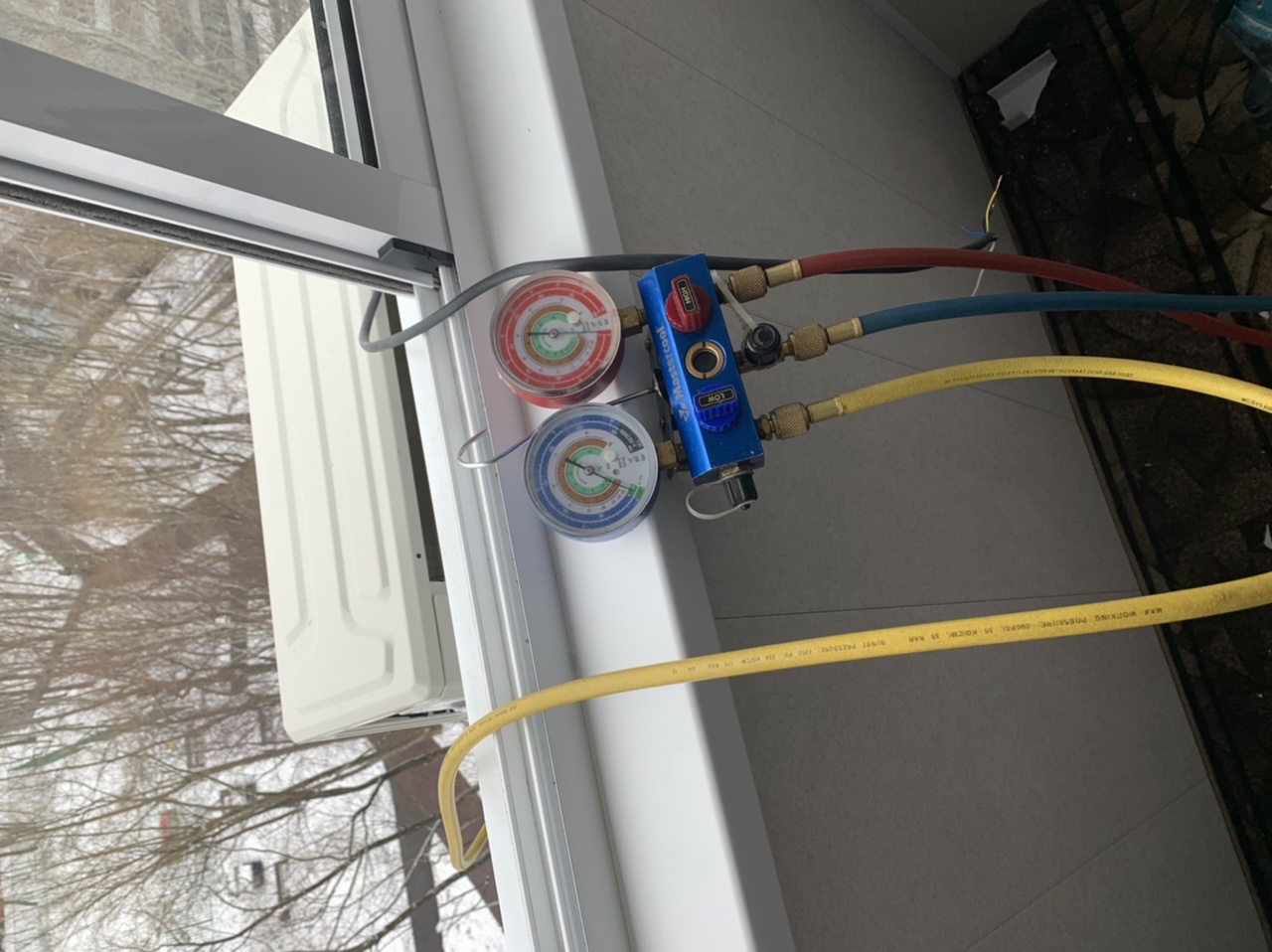

После соединения всех коммуникаций производится вакуумирование трассы и внутреннего блока вакуумным насосом в течение 15–30 минут. Вакуумирование удаляет воздух и влагу из системы — без этой процедуры влага попадает в компрессорное масло, вызывая коррозию и преждевременный выход компрессора из строя. Манометрический коллектор подключается к сервисному штуцеру на газовом запорном вентиле наружного блока. После окончания откачки коллектор закрывается, насос выключается. Затем открываются сервисные вентили наружного блока, система заполняется хладагентом R410A.

7. Тестовый запуск

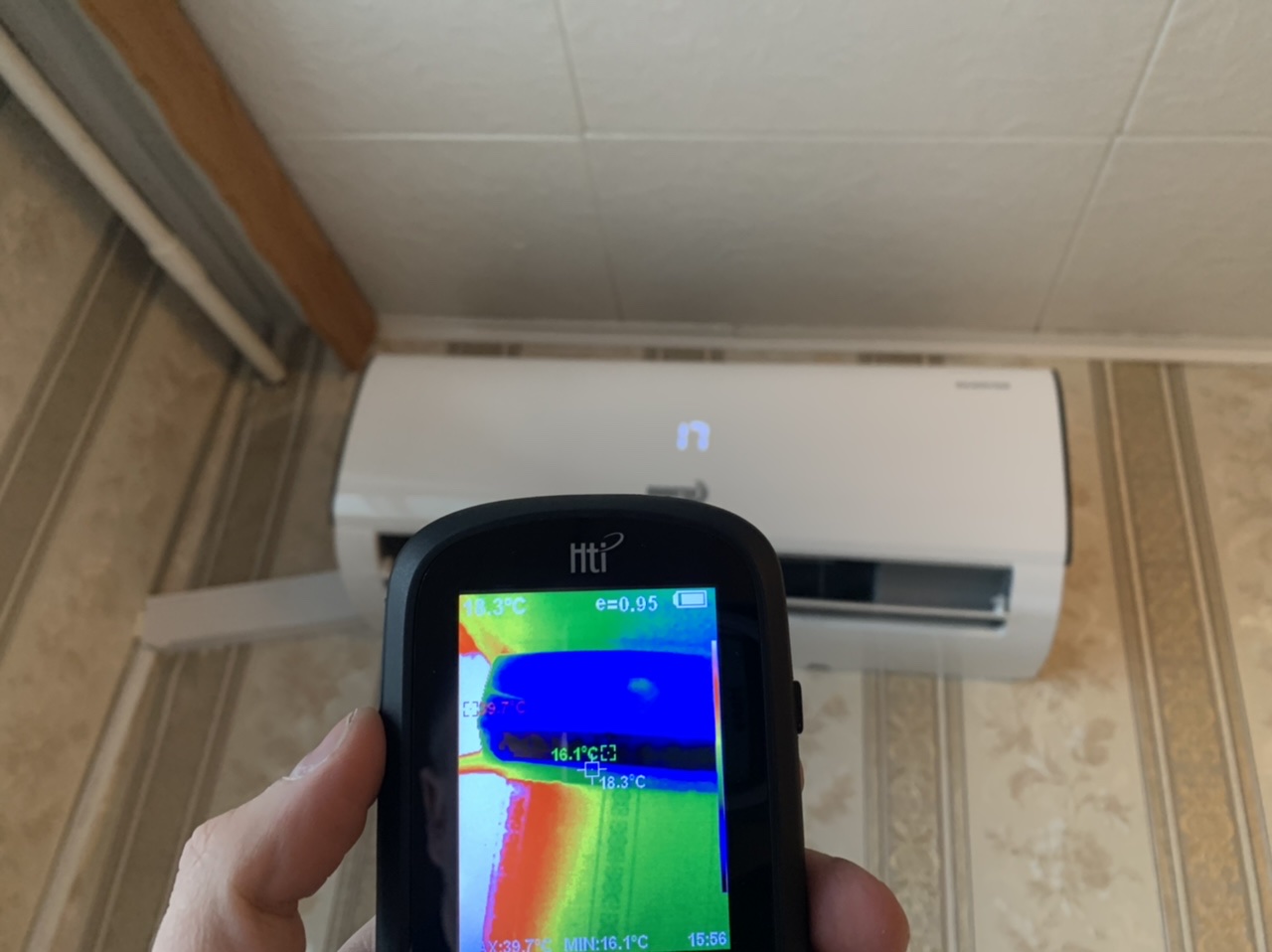

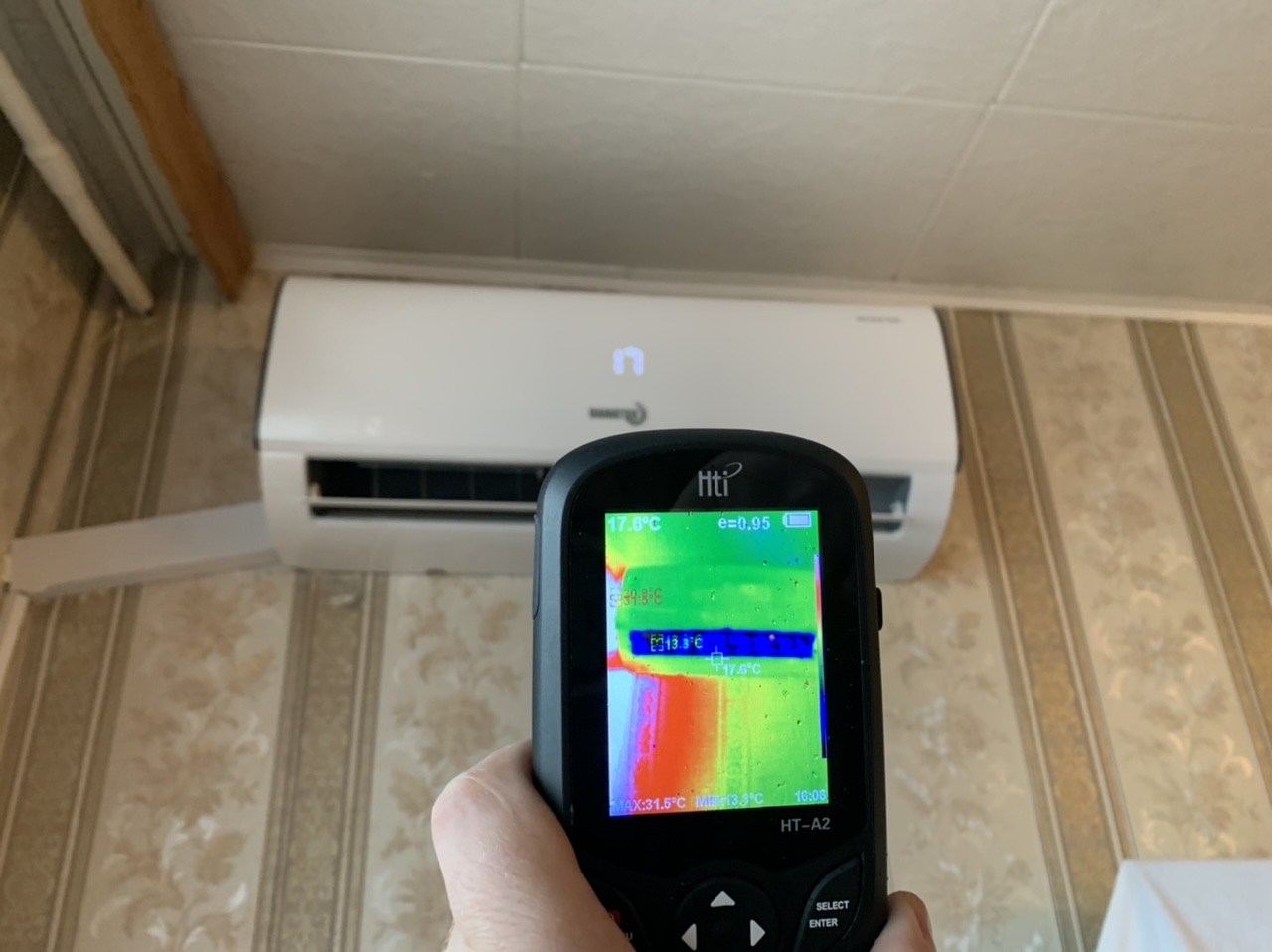

Проверяется работа во всех режимах: охлаждение, обогрев, вентиляция. Контролируется отсутствие протечек фреона (течеискателем), корректность дренажа, уровень шума и вибрации, реакция на команды пульта ДУ. Кондиционер должен проработать не менее 20–30 минут в режиме охлаждения. Разница температур на входе и выходе внутреннего блока должна составлять 8–12 °C.

Стандартный и нестандартный монтаж

Стандартный монтаж включает:

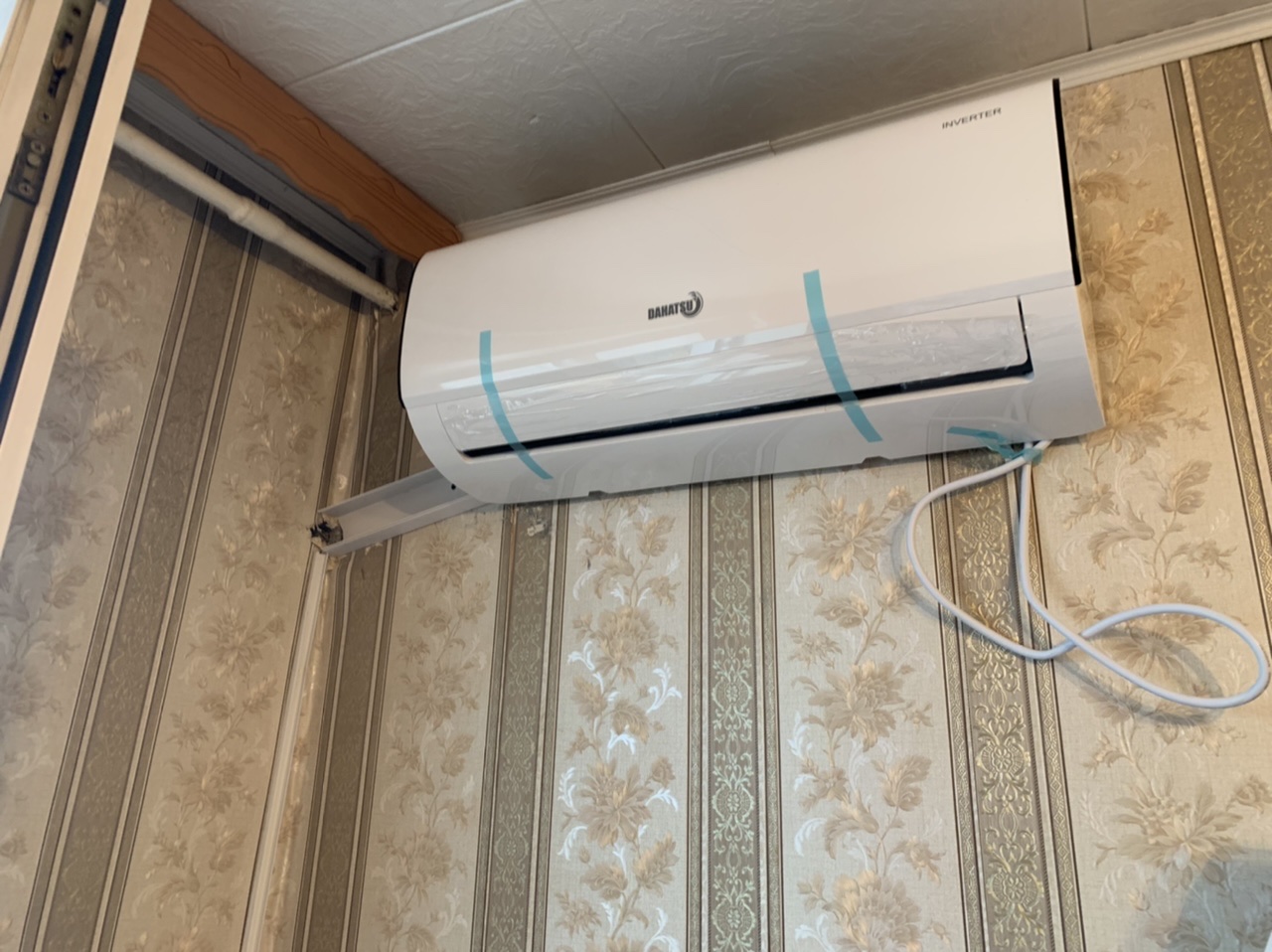

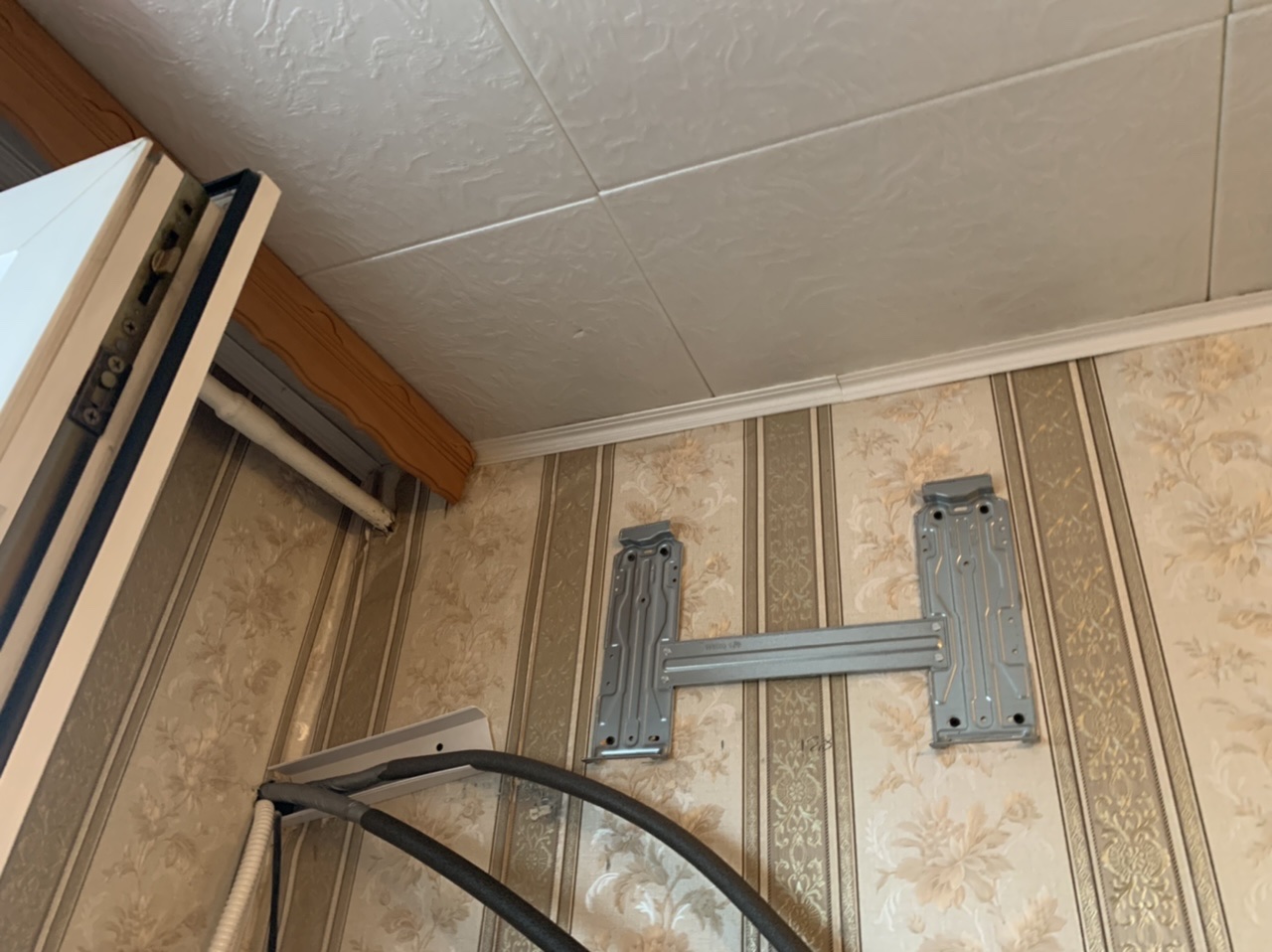

• установку внутреннего блока на монтажной пластине;

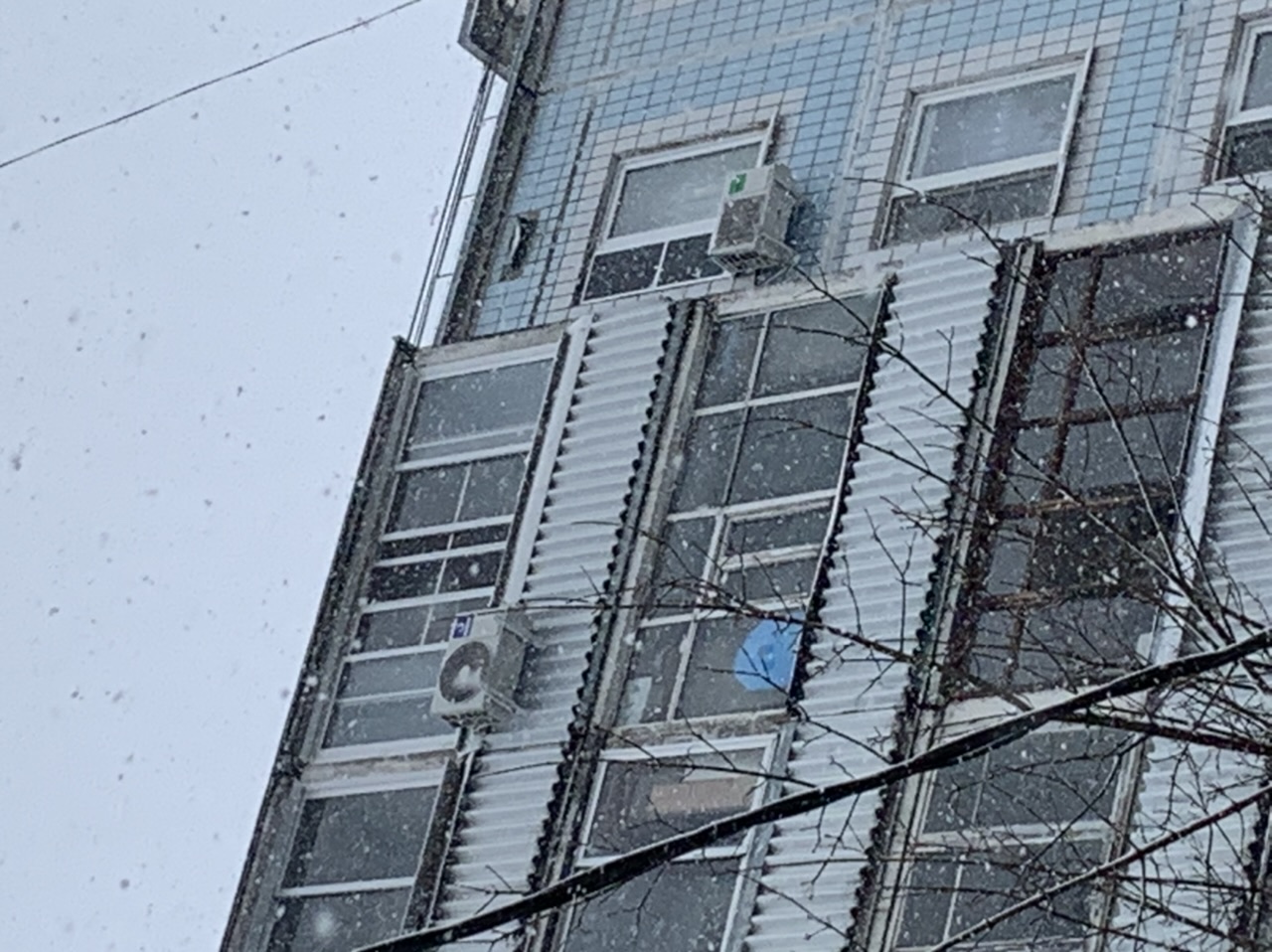

• установку наружного блока на кронштейны (до 1,8 м от земли, без альпиниста);
• фреоновую трассу с теплоизоляцией до 3–5 м;
• дренажный шланг до 2–5 м;
• межблочный кабель до 5 м;
• кабель питания до 2–3 м;
• одно сквозное отверстие в стене (Ø65 мм);
• пластиковый кабель-канал до 0,5–2 м;
• вакуумирование и пусконаладку.

Нестандартный монтаж — всё, что выходит за рамки стандартного:

• длина трассы более 5 м (доплата за каждый метр + дозаправка фреоном R410A — 20 г/м);
• штробление стен (бетон, кирпич, пеноблок — разные расценки);
• работа промышленного альпиниста;
• аренда автовышки или тур;
• демонтаж старого кондиционера;
• установка на готовые коммуникации (вторичный монтаж);
• монтаж на вентилируемый фасад;
• дополнительные сквозные отверстия.

Монтаж в два этапа — при ремонте: на первом этапе (во время черновых работ) устанавливается наружный блок, штробится стена и прокладываются коммуникации. На втором этапе (после чистовой отделки) монтируется внутренний блок и производится пусконаладка.

Обслуживание кондиционера Dahatsu DSN-07I

Регулярное обслуживание продлевает срок службы сплит-системы и сохраняет эффективность работы. Рекомендуемая периодичность — 2 раза в год: весной перед сезоном охлаждения и осенью после сезона.

Что входит в ТО:

• Чистка воздушных фильтров — промывка сетчатых фильтров внутреннего блока. Периодичность самостоятельной чистки — раз в 2–3 недели.
• Чистка теплообменника — химическая промывка медно-алюминиевых ламелей внутреннего и наружного блоков. Загрязнённый теплообменник снижает производительность на 20–30%.
• Чистка дренажной системы — промывка поддона и дренажной трубки. Засор дренажа приводит к протечкам конденсата на стену и мебель.
• Проверка давления фреона R410A — замер манометром, при необходимости дозаправка. Норма естественной утечки — 5–7% в год.
• Проверка электрики — подтяжка клемм, проверка целостности проводки, тестирование автоматики и пульта.
• Дезинфекция — обработка испарителя антибактериальным составом против плесени и бактерий.
• Замена фильтров тонкой очистки — Cold-Catalyst, антибактериальный и фильтр с витамином С подлежат замене при износе (обычно раз в 6–12 месяцев).

Типичные неисправности

При нарушении правил монтажа или отсутствии обслуживания возможны следующие проблемы:

• Капает вода из внутреннего блока — засор дренажа или нарушение уклона. Устраняется чисткой дренажной системы.
• Кондиционер не холодит — утечка фреона через вальцовочные соединения. Требуется поиск утечки, ремонт и дозаправка R410A.
• Посторонний шум или вибрация — износ подшипников вентилятора, ослабление креплений наружного блока, длина трассы менее 3 м.
• Кондиционер отключается через минуту — срабатывает защита по перегреву из-за загрязнённого конденсатора наружного блока или нехватки фреона.
• Неприятный запах при включении — плесень на испарителе. Нужна дезинфекция и активация функции самоочистки.
• Не работает обогрев — неисправность четырёхходового клапана или уличная температура ниже гарантированного диапазона (−15−15 °C).

Почему важен профессиональный монтаж

Производитель прямо указывает в инструкции: монтаж кондиционера должен осуществляться квалифицированными специалистами с использованием только комплектных и рекомендованных компонентов. Гарантия 3 года действует только при установке авторизованной организацией с соответствующей отметкой в гарантийном талоне.

По статистике, 80% поломок сплит-систем в первые годы эксплуатации связаны не с заводским браком, а с нарушениями при установке:

• некачественная вальцовка → утечка фреона;
• залом медной трубы → нарушение циркуляции и перегрев компрессора;
• пропуск вакуумирования → влага в системе, коррозия, выход компрессора;
• неправильный уклон дренажа → протечки воды на стену и мебель;
• слабое крепление наружного блока → вибрация, шум, риск обрушения;
• неплотно закреплённая крышка клеммной коробки → попадание пыли и воды, риск возгорания.
