Монтаж кондиционеров Ishimatsu AVK-09I и AVK-07I на улице Тёплый Стан д.154

Инверторные сплит-системы Ishimatsu серии Osaka DC Inverter — климатическая техника японского бренда Ishimatsu, собираемая в Китае на заводах AUX и TCL. Модели AVK-09I и AVK-07I оснащены инверторным компрессором GMCC (Toshiba), антикоррозийным покрытием теплообменников Golden Fin, функциями iFeel, Anti-Cold-Air, самоочистки, самодиагностики и интеллектуальной разморозки Defrost. Уровень шума внутреннего блока — от 20 дБ, что делает их одними из самых тихих в классе. Производитель даёт гарантию 5 лет.

Монтаж двух сплит-систем в одной квартире — распространённая задача: один кондиционер устанавливается в гостиной или спальне большего размера, второй — в детской или кухне. Установка двух блоков одновременно экономит время: альпинист выходит на фасад один раз, бурение и прокладка трасс выполняются параллельно.

Компания «МонтажМастер» выполняет монтаж сплит-систем Ishimatsu в Москве и Московской области. В этой статье — разбор монтажа двух кондиционеров на конкретном объекте: улица Тёплый Стан, д.154, район Тёплый Стан, ЮЗАО Москвы.

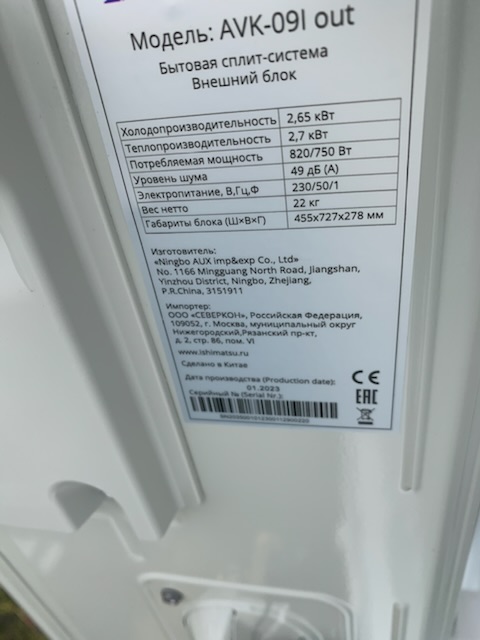

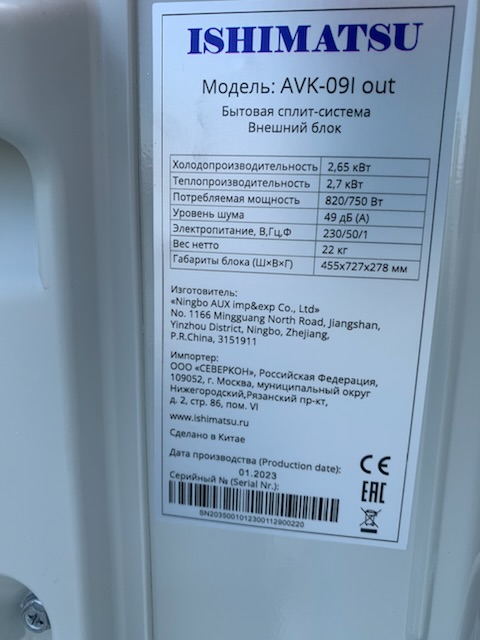

Технические характеристики

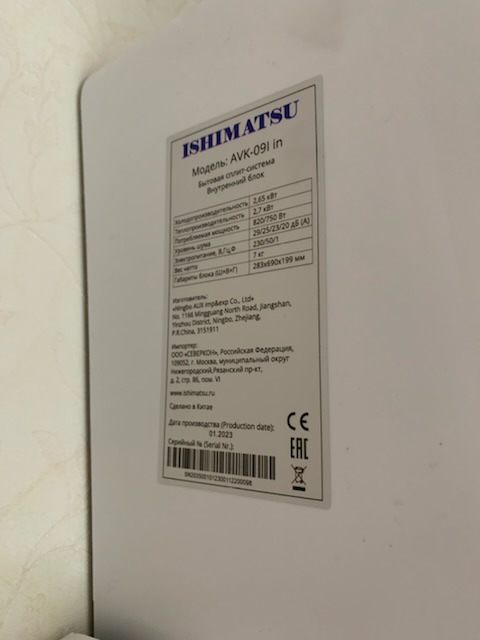

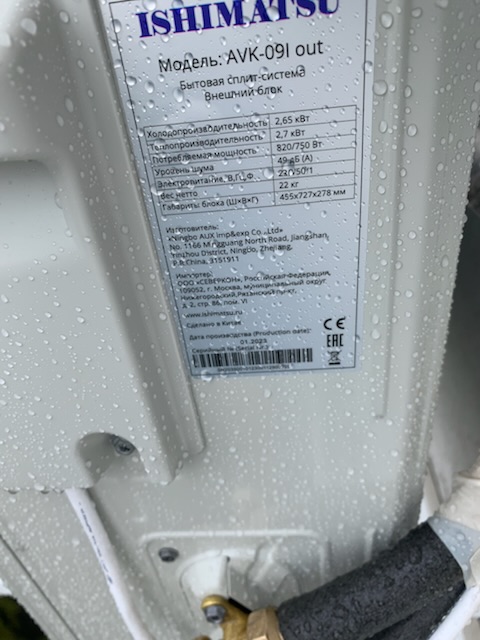

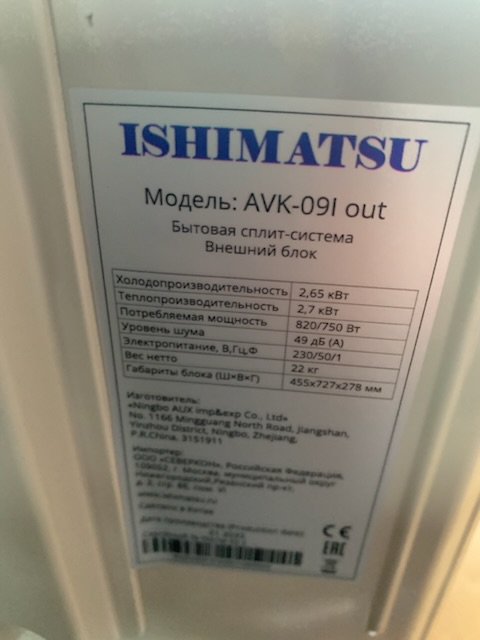

Ishimatsu AVK-09I

Ishimatsu AVK-07I

Обе модели имеют одинаковые габариты внутреннего блока (690×283×199 мм) и наружного блока (727×455×278 мм), одинаковый диаметр труб (1/4" и 3/8") и одинаковую максимальную длину трассы (20 м). Различие — в мощности охлаждения (2,65 кВт против 2,2 кВт) и заводской заправке фреона (520 г против 470 г). Это упрощает монтаж двух кондиционеров одновременно: инструмент и расходники одинаковые, трассы прокладываются по единой технологии.

Адрес объекта

Улица Тёплый Стан расположена в одноимённом районе Юго-Западного административного округа Москвы, вблизи Профсоюзной улицы и Тёплостанского бульвара. Дом №154 — панельный дом серии II-49, 12 этажей. Панельные стены толщиной 300–400 мм — бурение отверстий для фреоновой трассы выполняется перфоратором с алмазной коронкой. Без алмазной коронки обычное бурение может вызвать сколы и микротрещины в панели. Наружные блоки кондиционеров устанавливаются на фасаде — при монтаже на этажах выше второго требуется промышленный альпинист.

Этапы монтажа двух кондиционеров

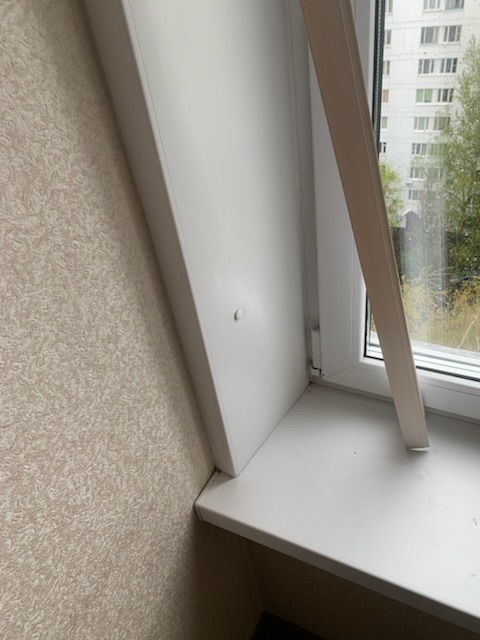

1. Подготовка и замеры

Мастер выезжает на объект по адресу ул. Тёплый Стан д.154 для первичных замеров:

• Определяются места установки двух внутренних блоков — в разных комнатах, с учётом расположения мебели, высоты потолков (2,64 м), окон и дверей;
• Определяется место установки наружных блоков на фасаде — два блока рядом или на разных участках фасада, в зависимости от планировки комнат и расположения окон;
• Замеряется длина фреоновых трасс для каждого кондиционера — расстояние от внутреннего блока до наружного по кратчайшему пути;
• Проверяется толщина стены и возможность бурения двух сквозных отверстий;
• Оценивается доступ альпиниста к местам установки — с крыши или из окна;
• Согласуется время работ с управляющей компанией ГБУ «Жилищник района Тёплый Стан»;
• Проверяется электропроводка — сечение кабеля и номинал автомата защиты должны выдерживать одновременную работу двух кондиционеров.

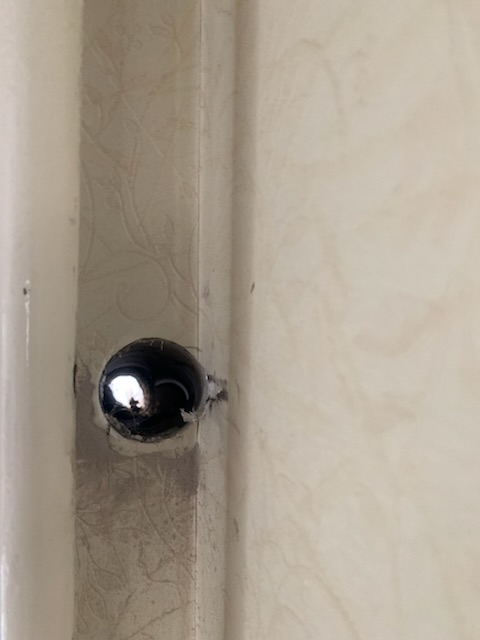

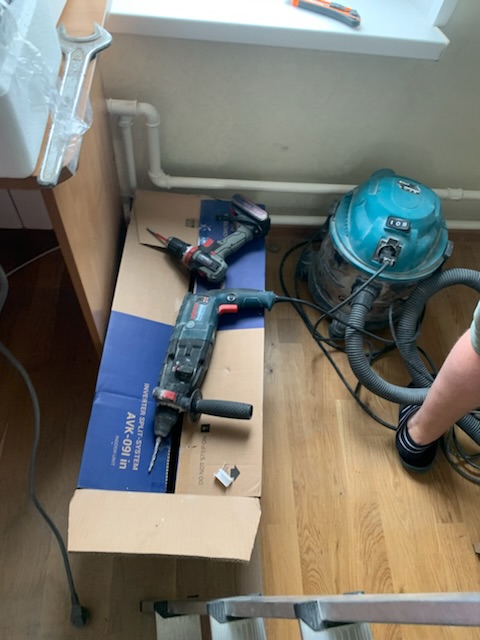

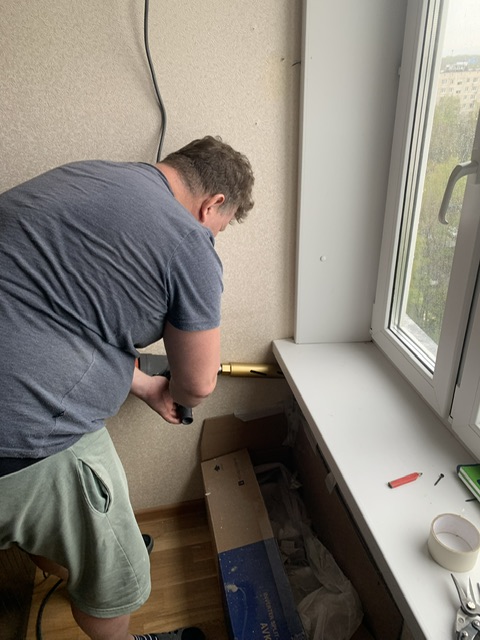

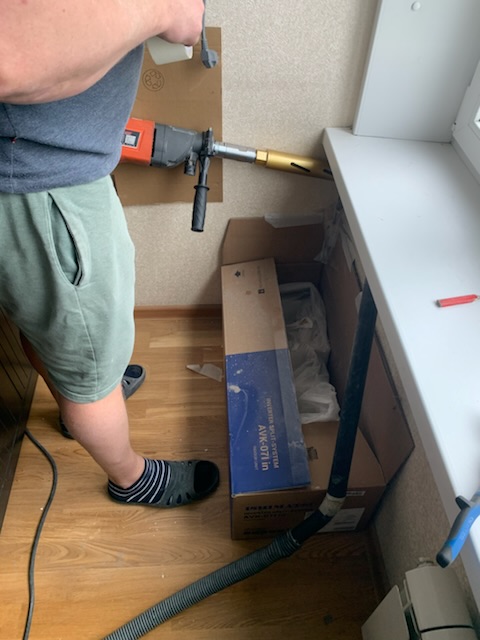

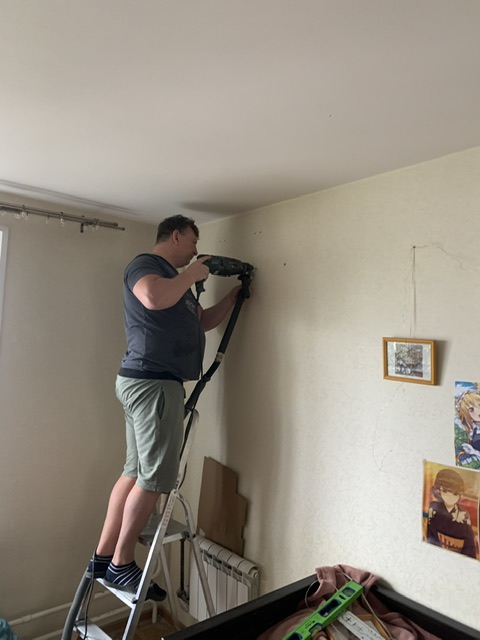

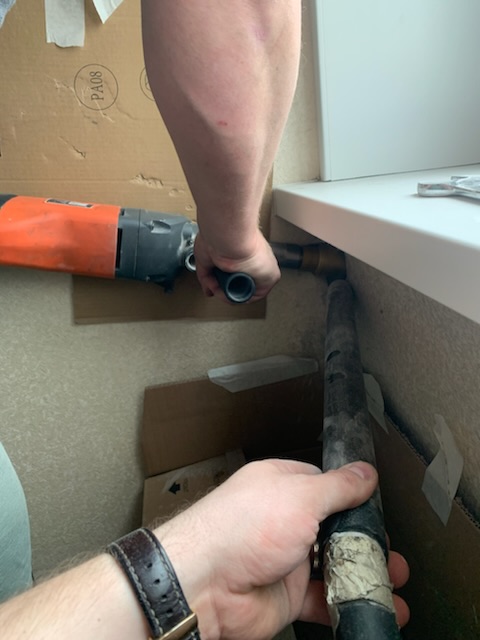

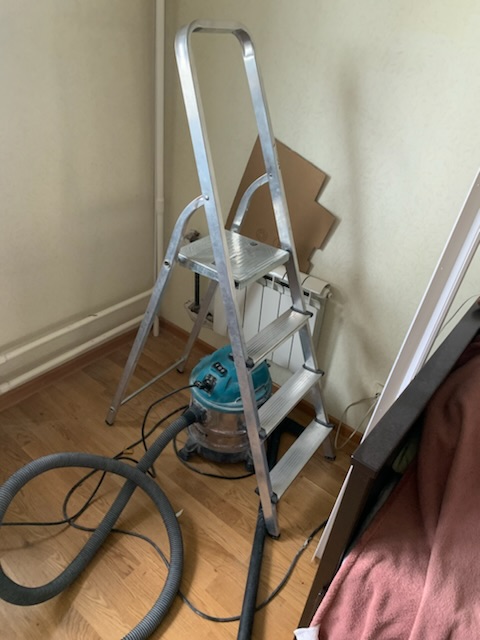

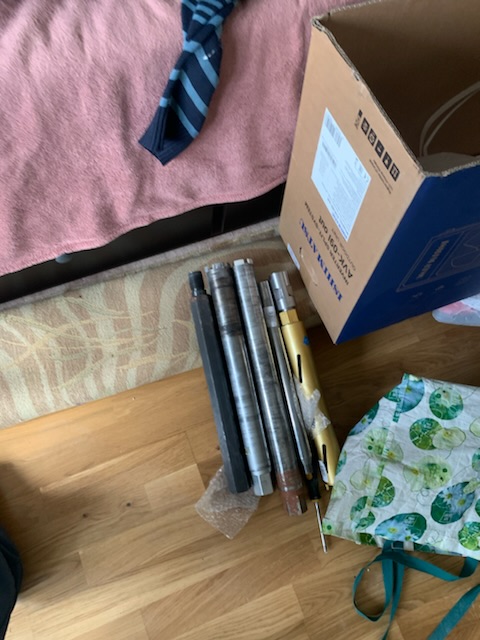

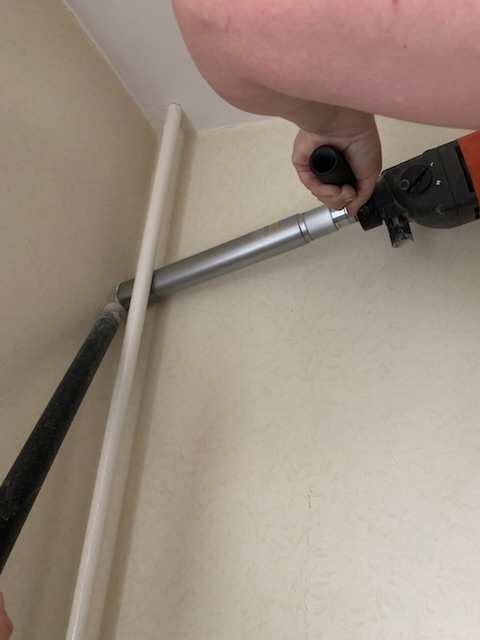

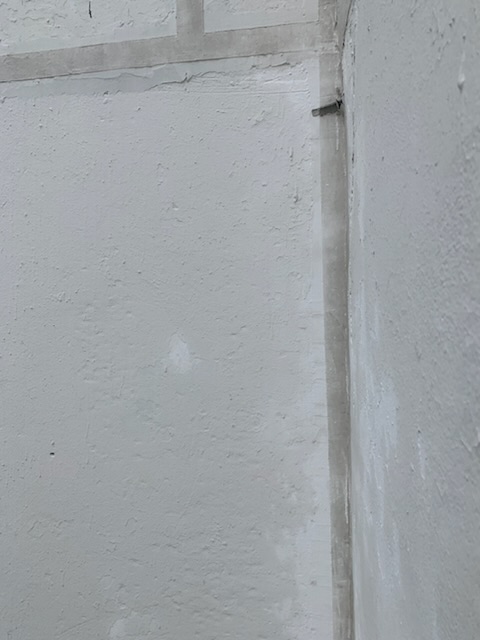

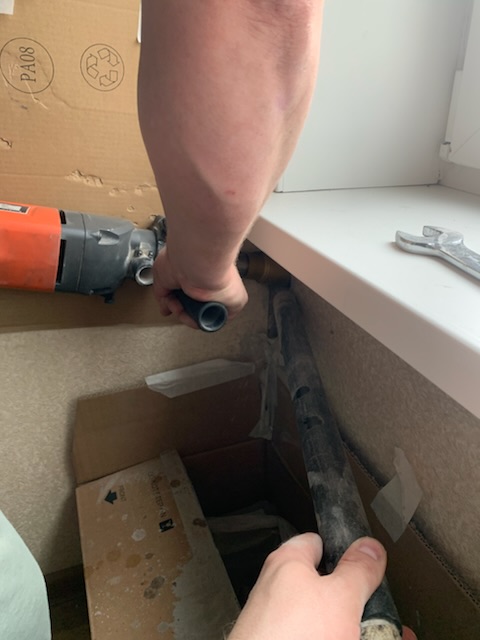

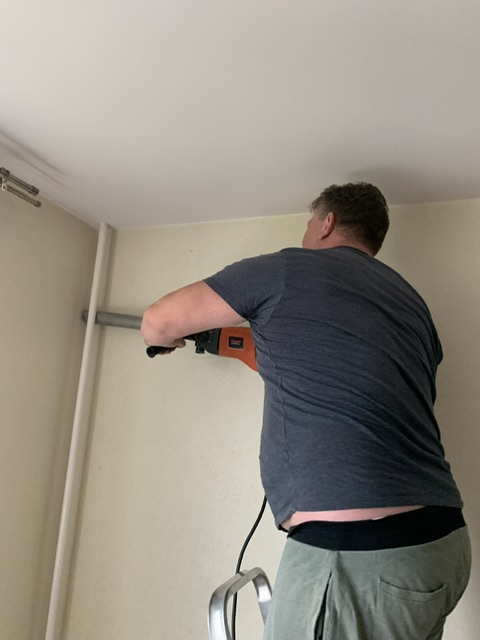

2. Бурение сквозных отверстий

Бурение проводится перфоратором с алмазной коронкой диаметром 45–55 мм — по одному отверстию для каждого кондиционера. Отверстия бурятся под наклоном вниз в сторону улицы (3–5 градусов) — для самотёка конденсата по дренажному шлангу. В готовые отверстия вставляются защитные гильзы — отрезки пластиковой трубы, предохраняющие изоляцию медных трубок и кабели от повреждения о бетон.

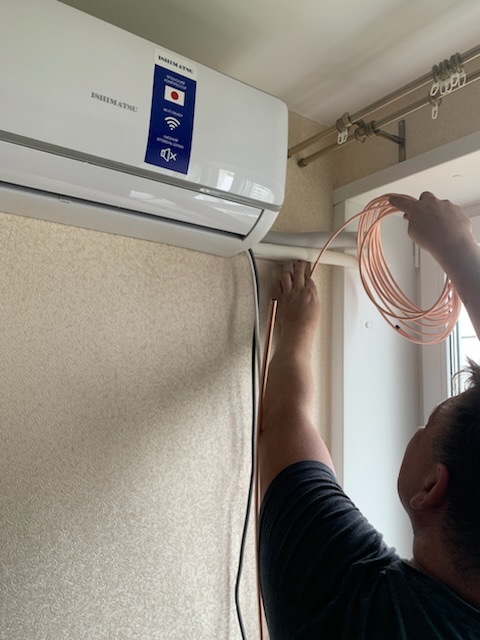

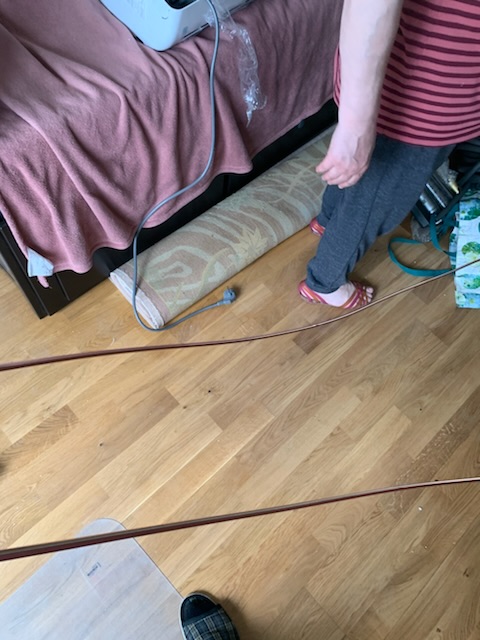

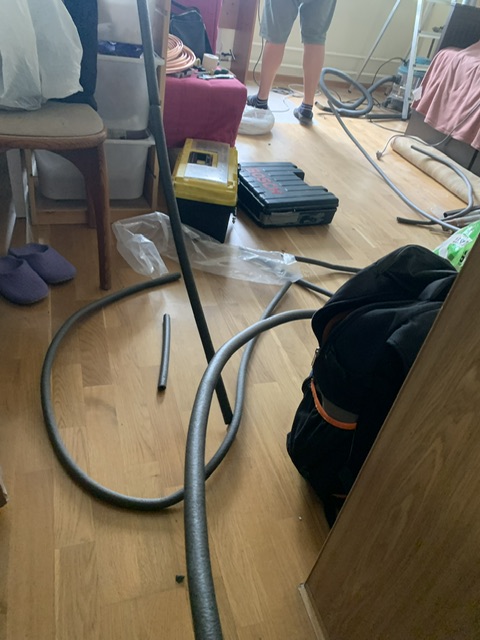

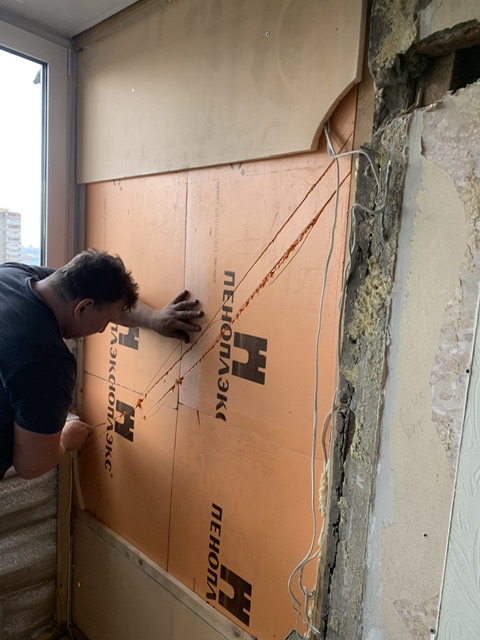

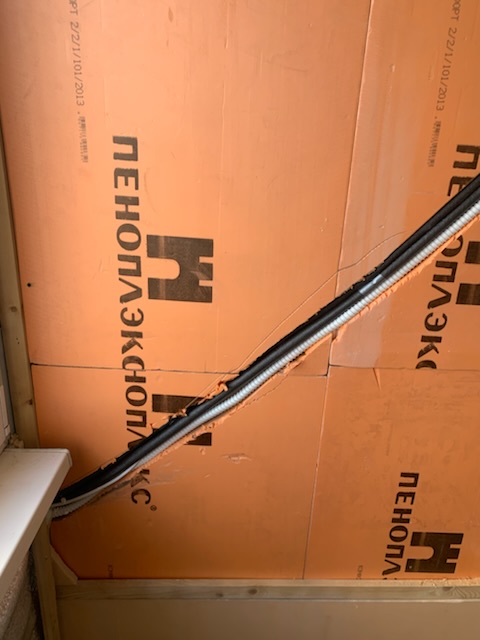

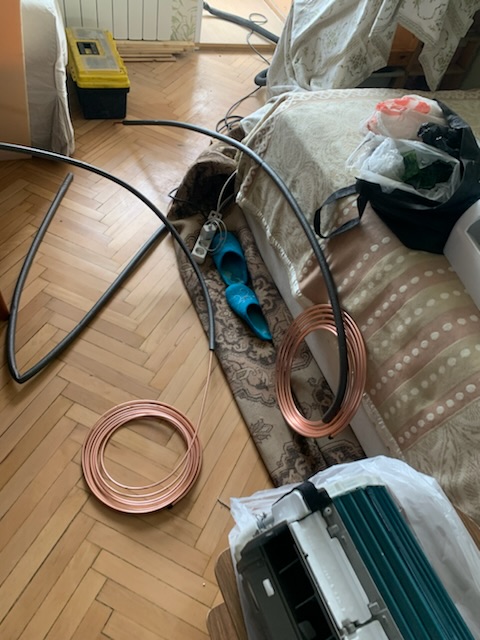

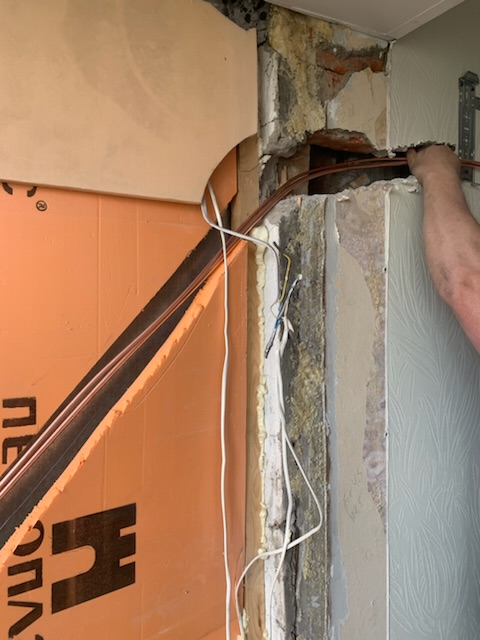

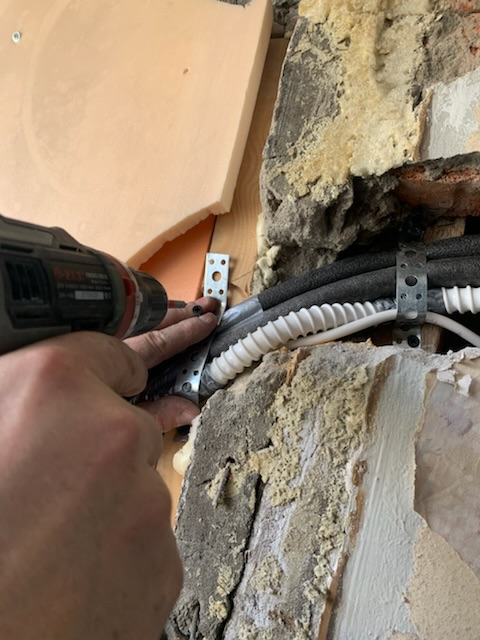

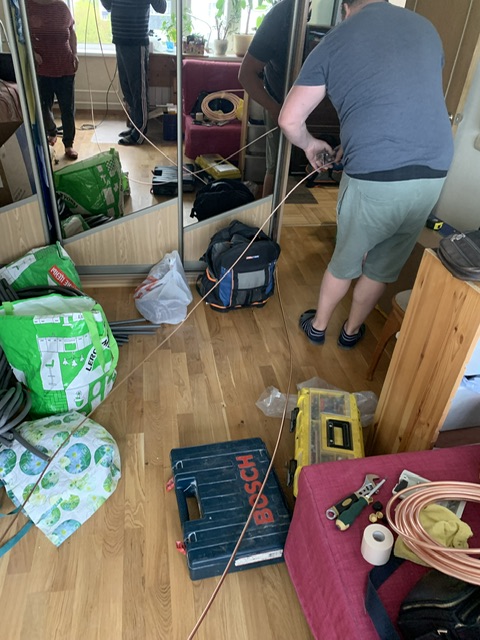

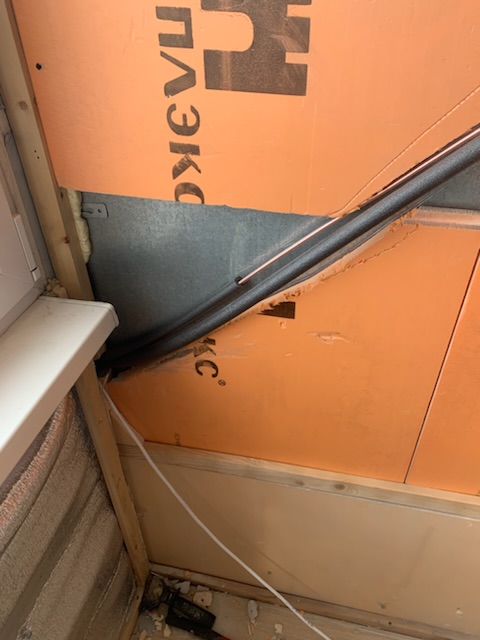

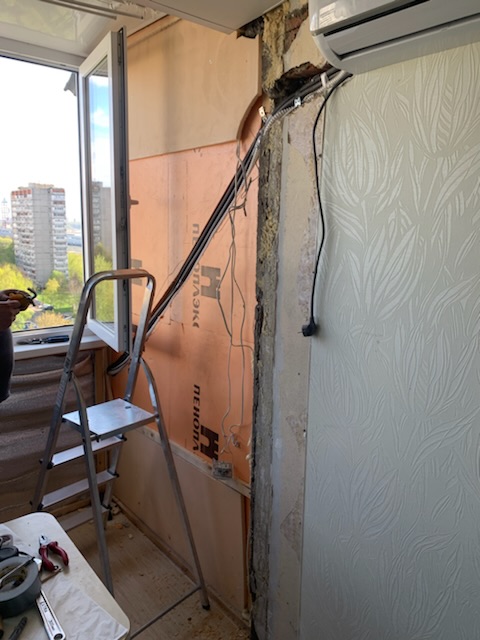

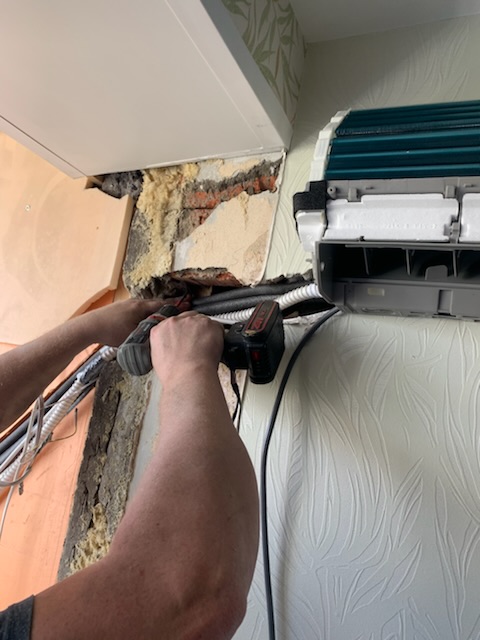

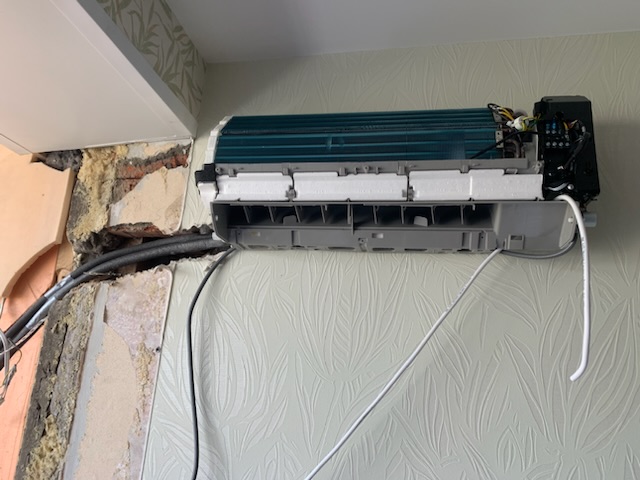

3. Прокладка фреоновых трасс

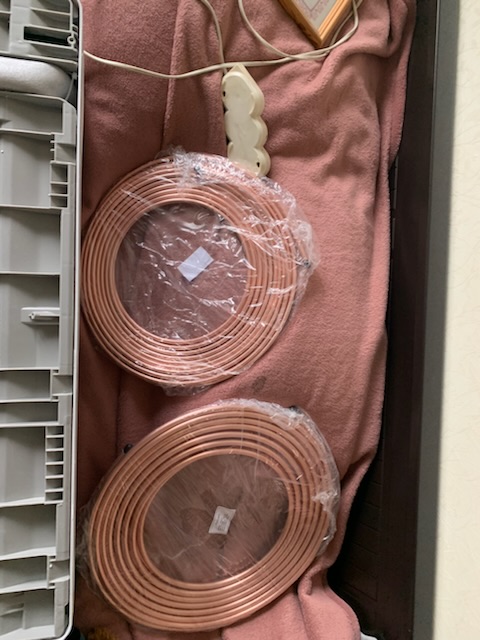

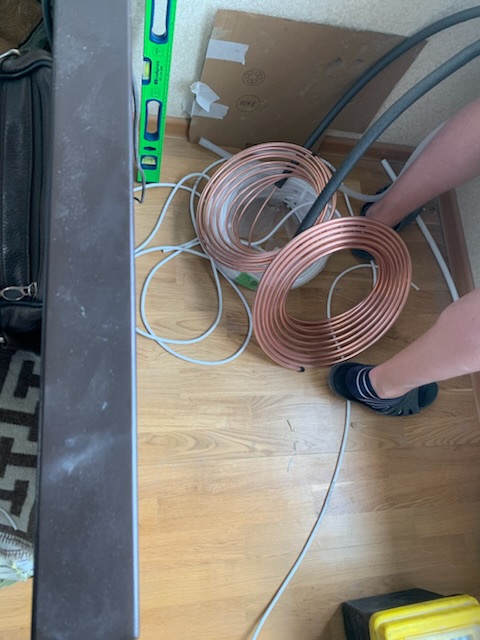

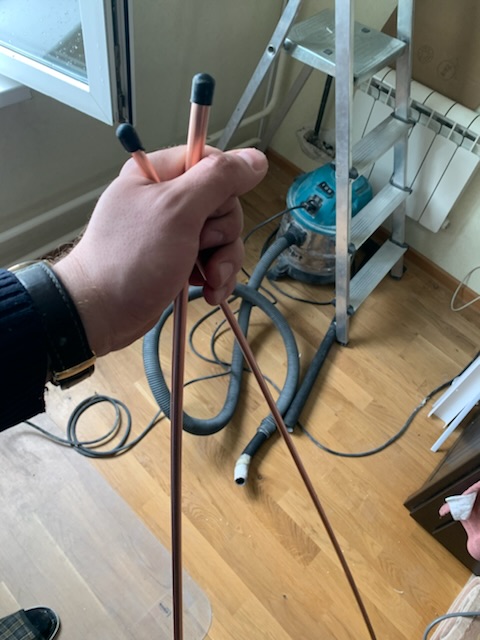

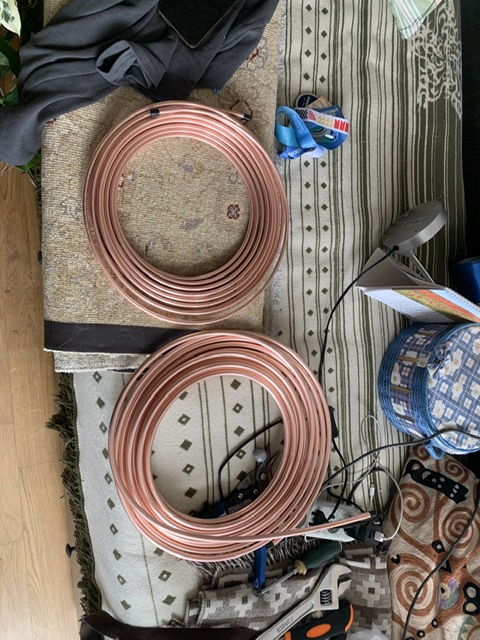

Для каждого кондиционера прокладывается отдельная межблочная трасса из двух медных трубок (жидкостной 1/4" и газовой 3/8"), межблочного электрического кабеля и дренажного шланга.

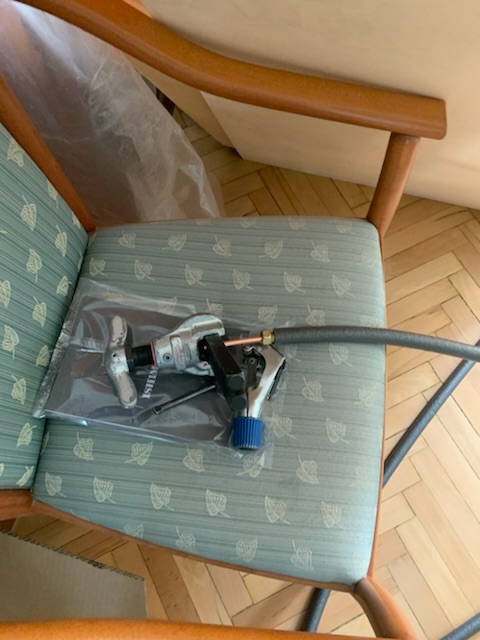

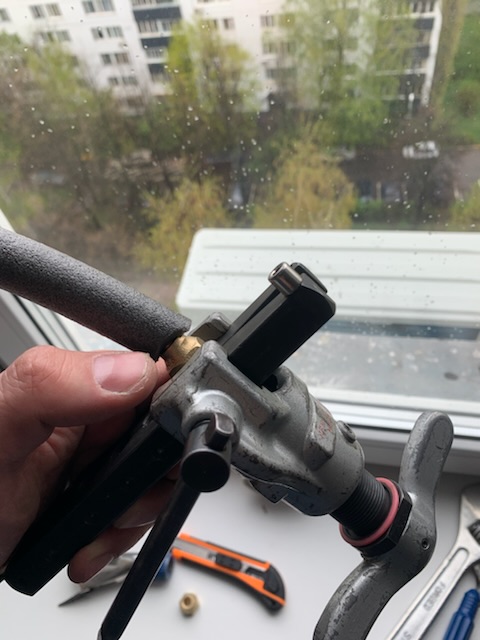

• Резка труб — труборезом, не ножовкой. Медная стружка, попавшая внутрь контура, забивает капиллярную трубку и выводит компрессор из строя;

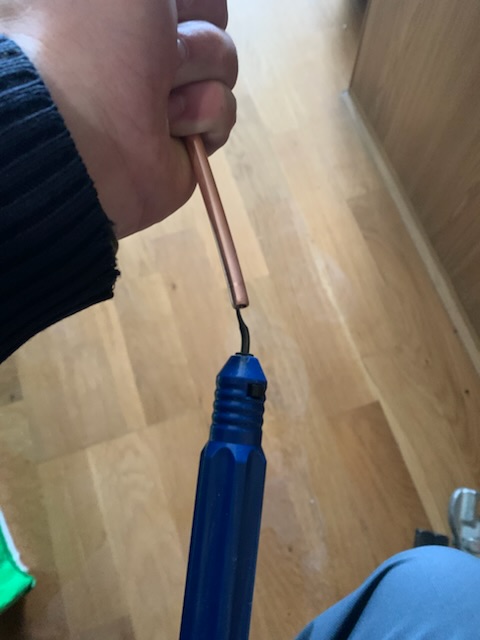

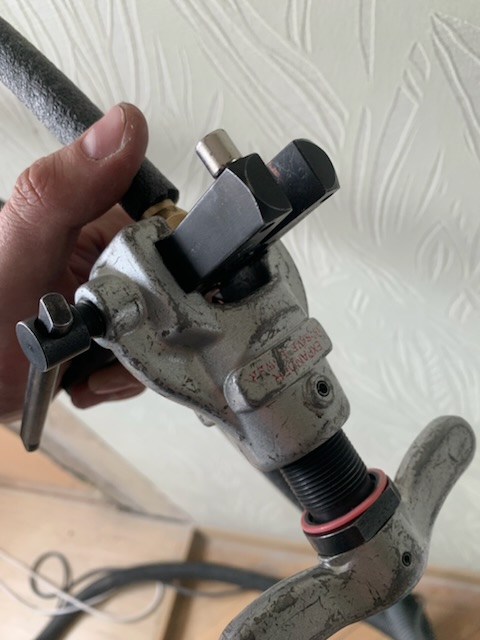

• Зачистка (римминг) — края труб обрабатываются риммером для удаления заусенцев;
• Теплоизоляция — на каждую трубку надевается утеплитель (флекс) для предотвращения конденсации и потери холода;
• Изгиб — трубки гнутся трубогибом с радиусом не менее 4 диаметров. Залом медной трубки сужает сечение и нарушает циркуляцию хладагента;

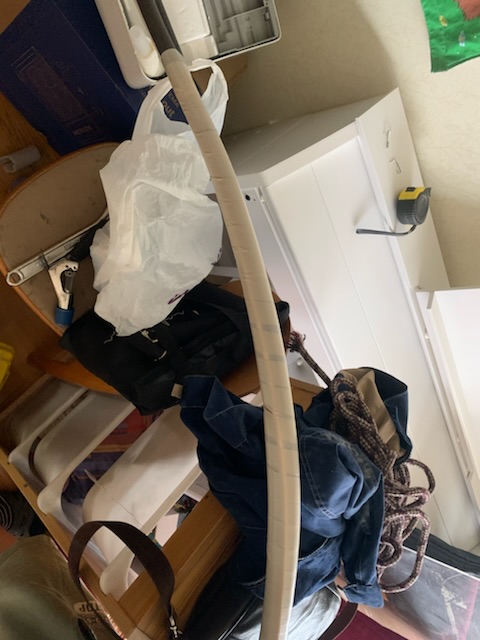

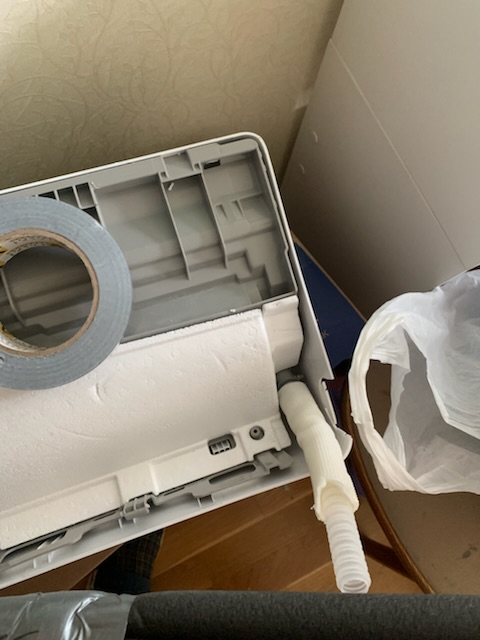

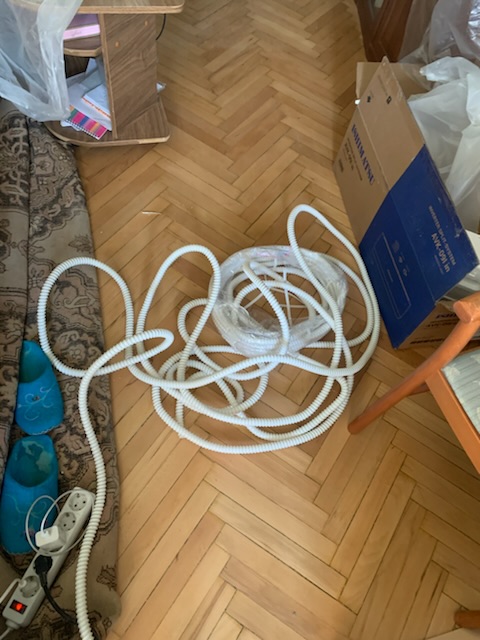

• Сборка в жгут — трубки, кабель и дренажный шланг связываются виниловой лентой;

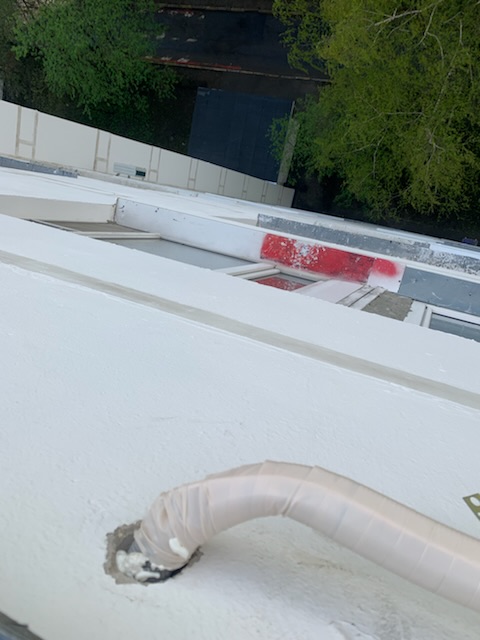

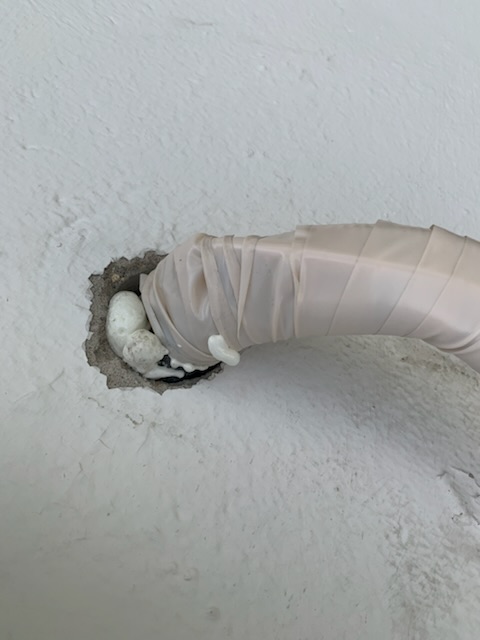

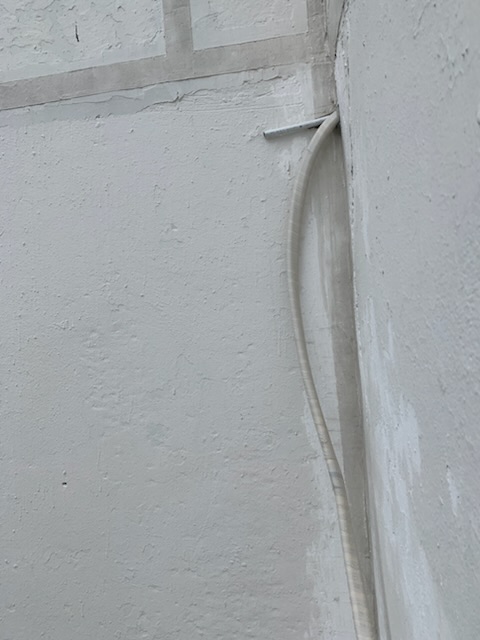

• Вывод на фасад — жгут выводится через сквозное отверстие на улицу, к месту установки наружного блока.

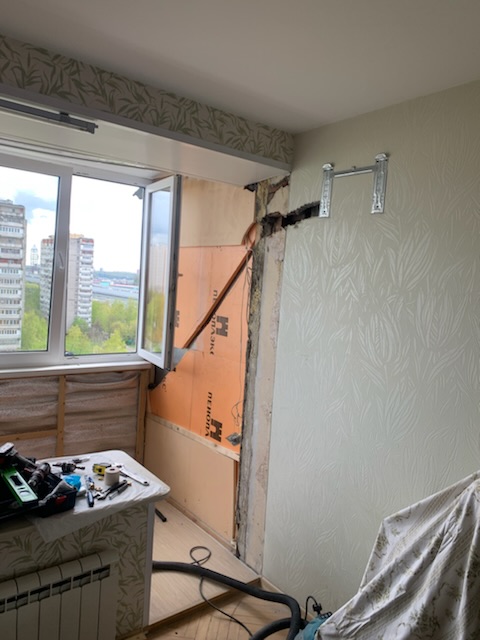

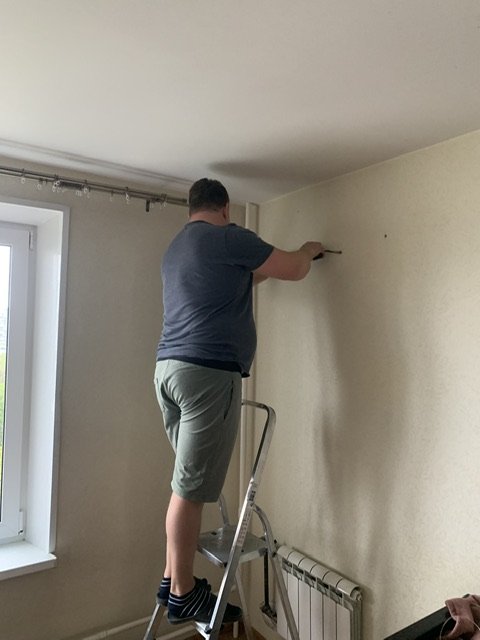

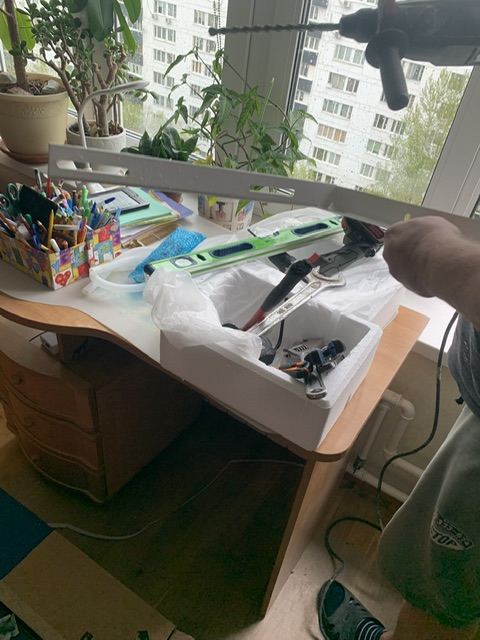

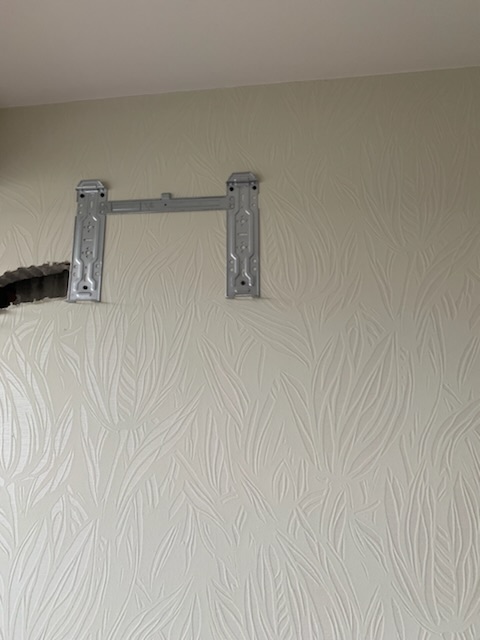

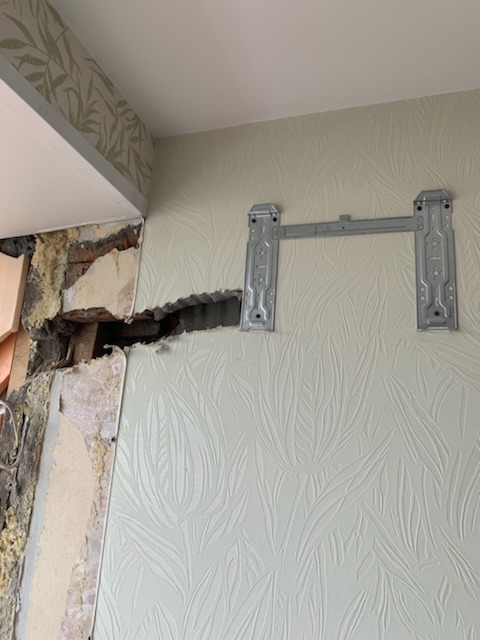

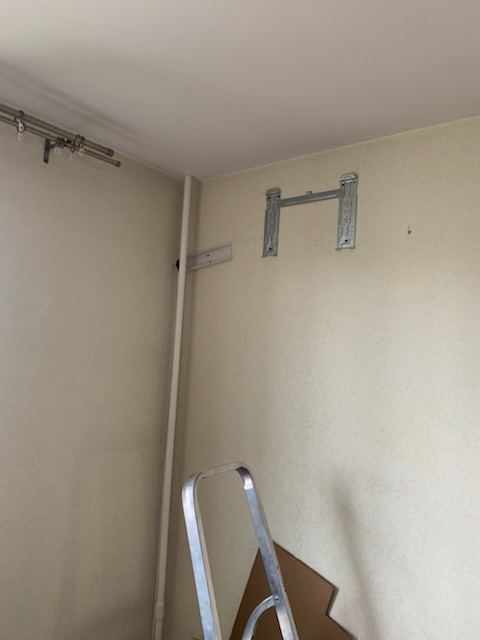

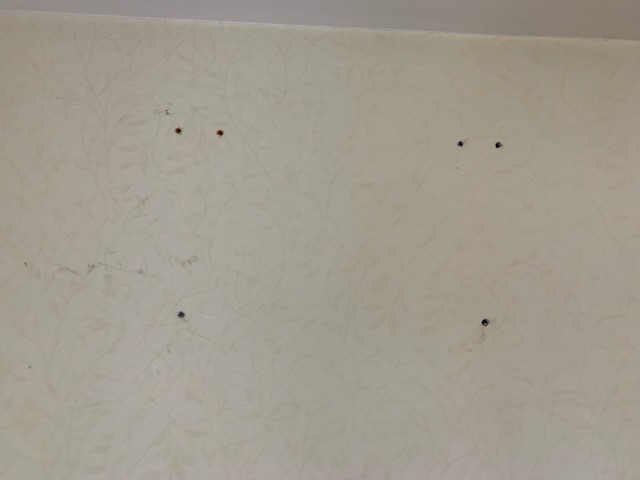

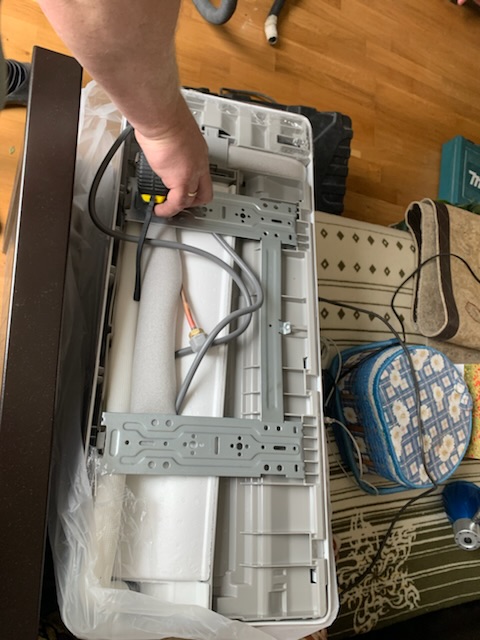

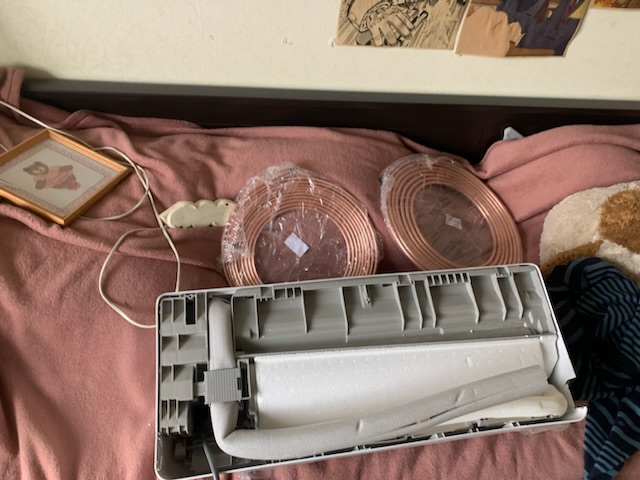

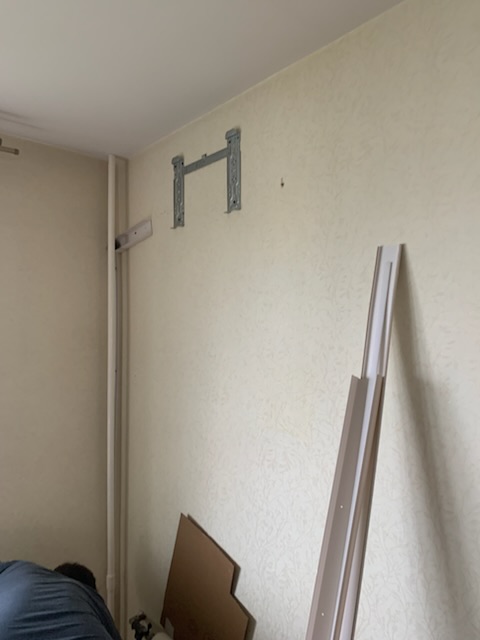

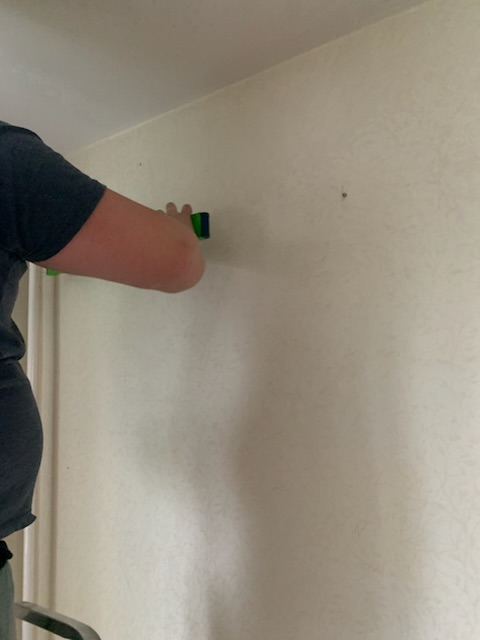

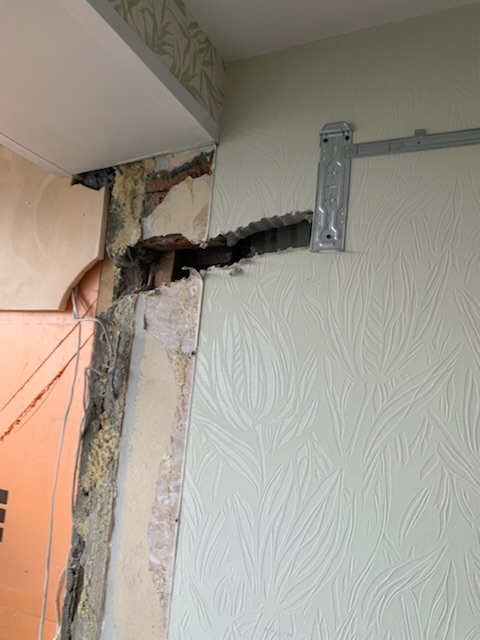

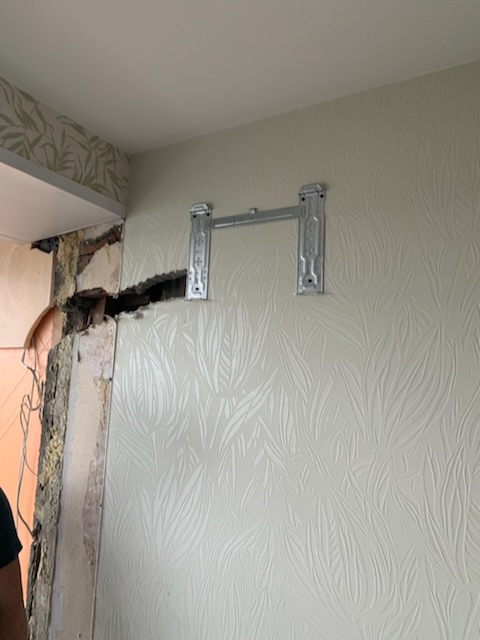

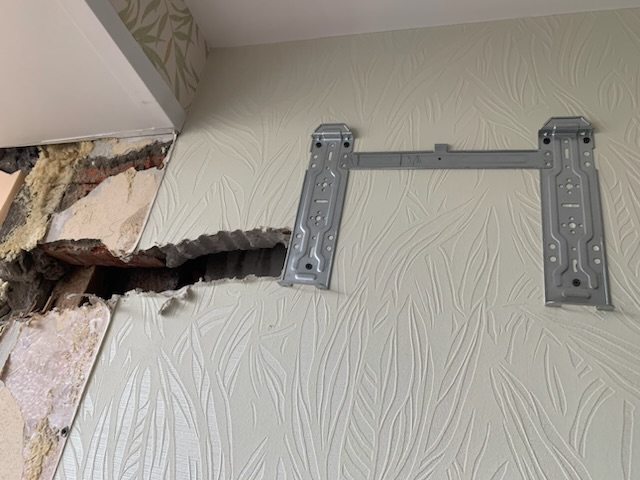

4. Установка монтажных пластин внутренних блоков

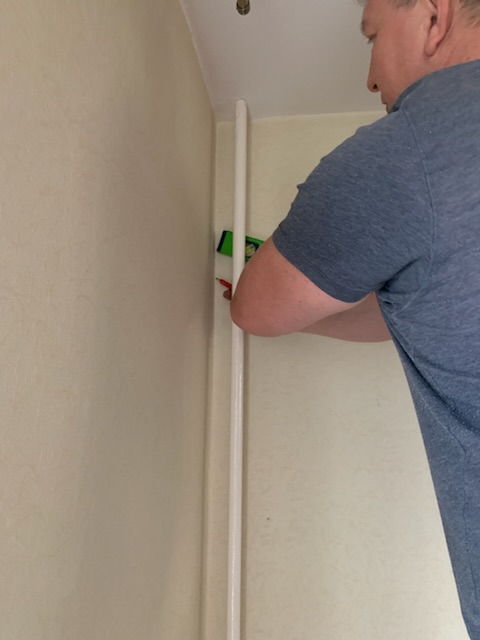

Для каждого внутреннего блока устанавливается отдельная монтажная пластина. Пластина прикладывается к стене и выставляется строго горизонтально по строительному уровню — перекос нарушает отток конденсата. Устанавливается с отступом от потолка не менее 10 см, учитывается расположение мебели. В панельной стене пластина крепится анкерными болтами.

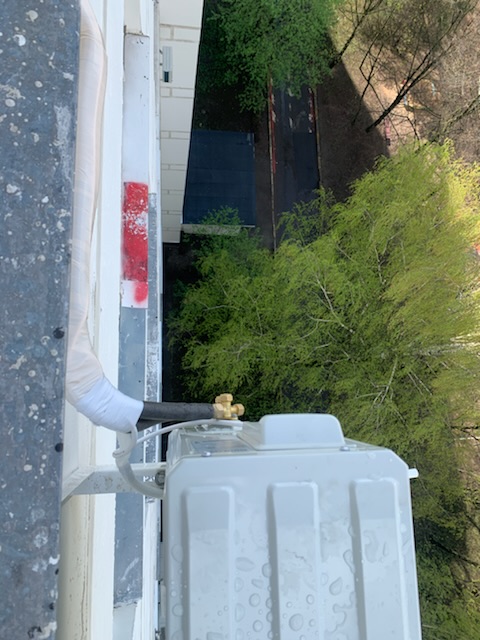

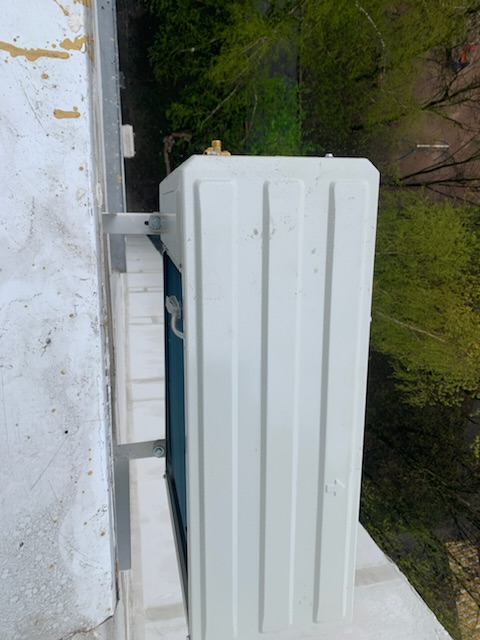

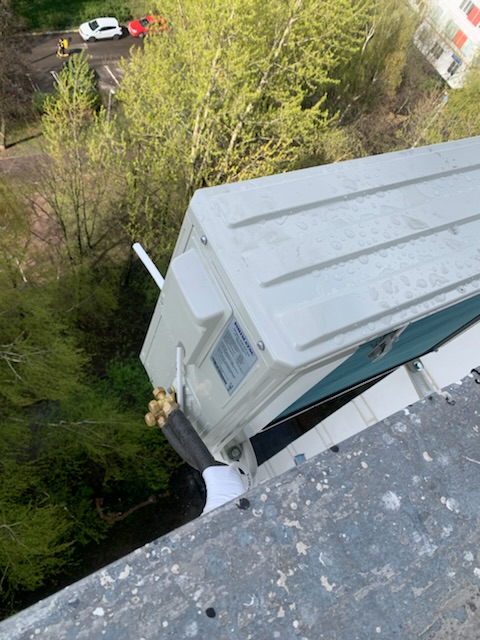

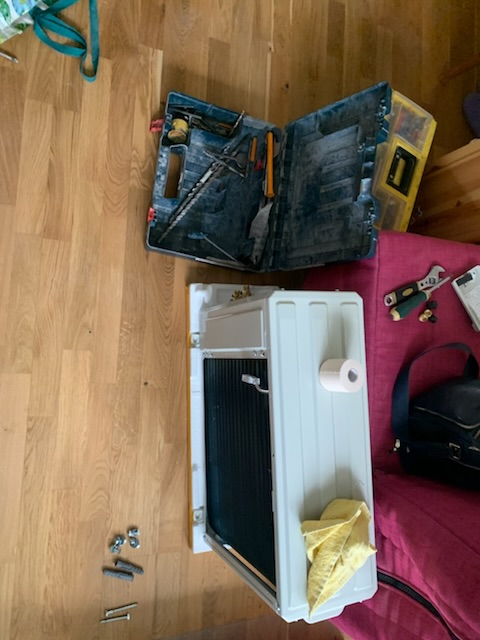

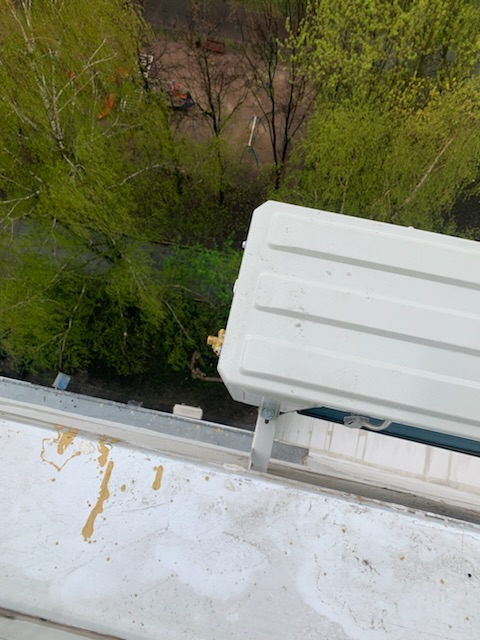

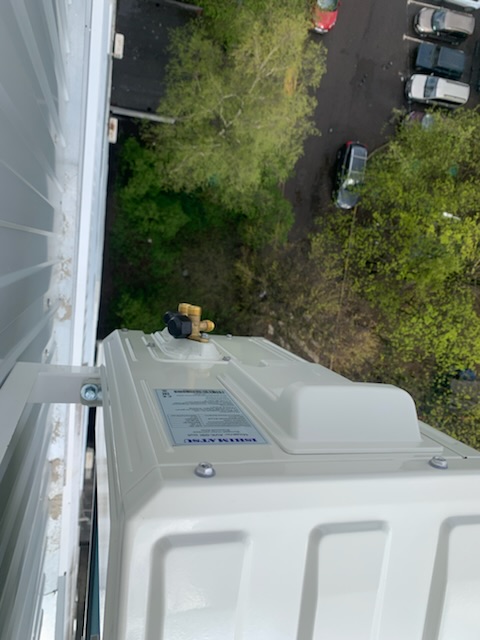

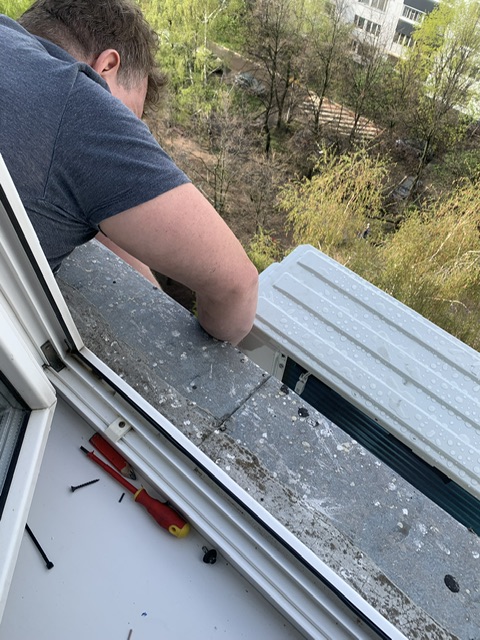

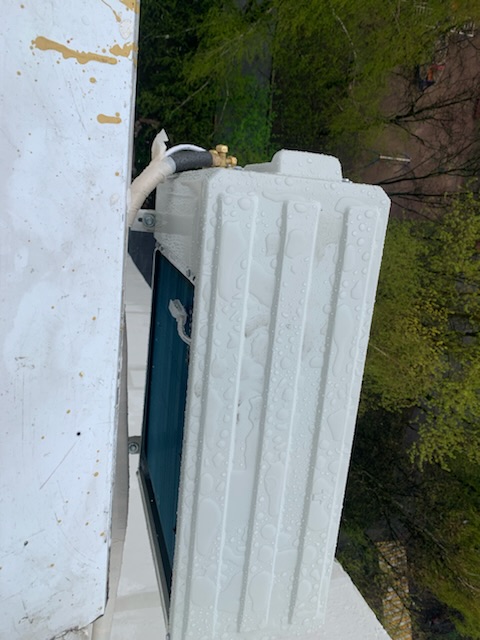

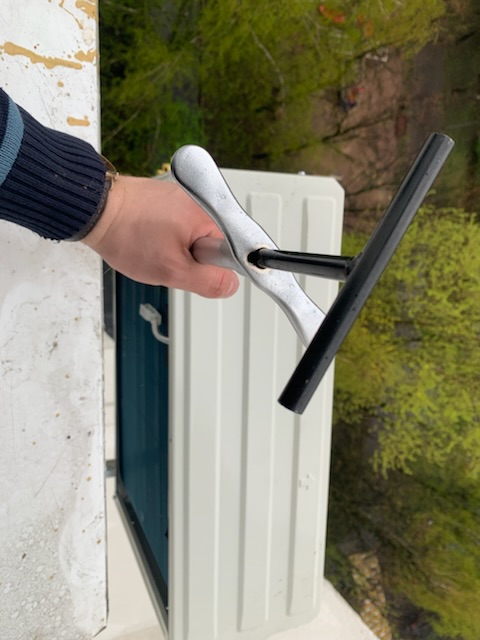

5. Работа альпиниста на фасаде

Промышленный альпинист поднимается на крышу 12-этажного здания или спускается с верхнего этажа к местам установки двух наружных блоков. Используется сертифицированная страховочная система, спусковое устройство, карабины и анкерные точки.

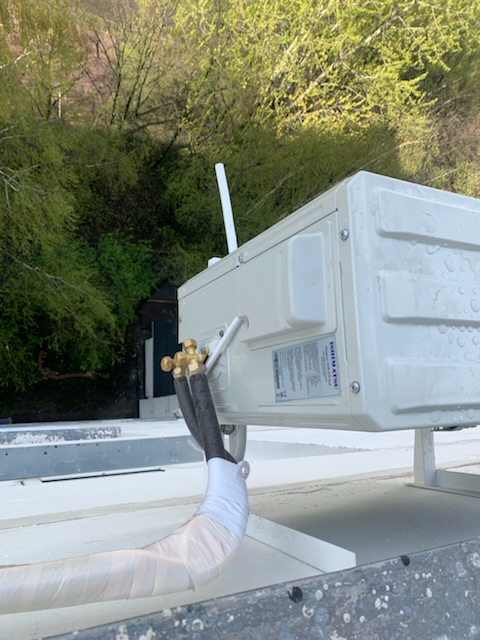

Работы на фасаде для каждого блока:

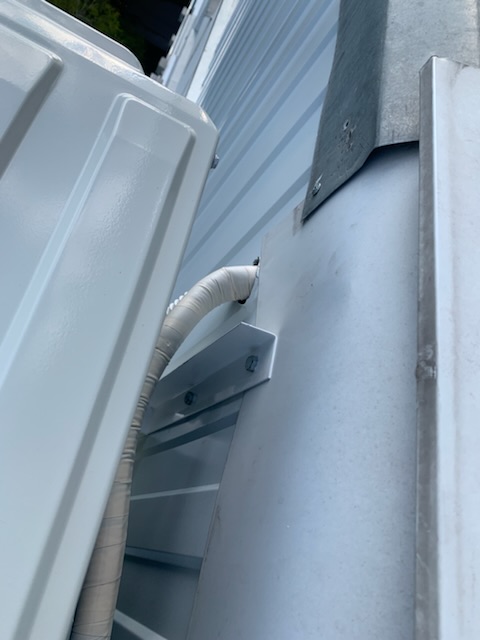

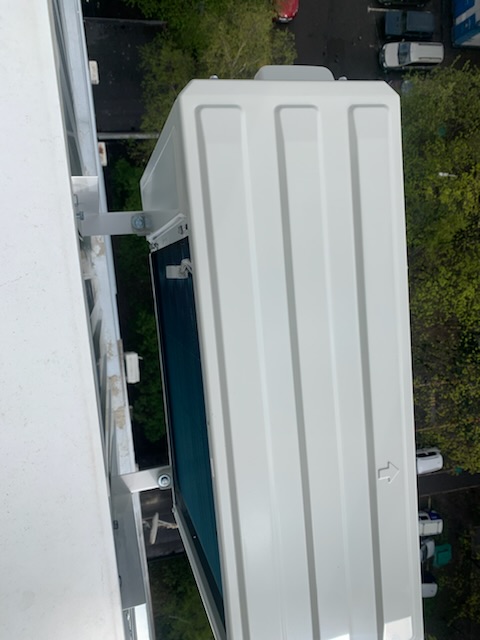

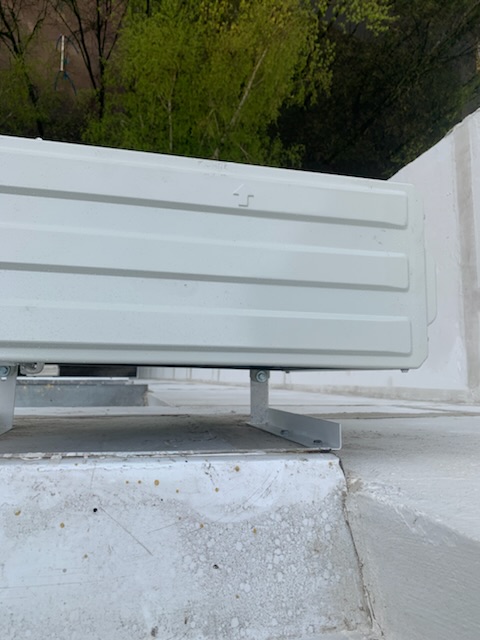

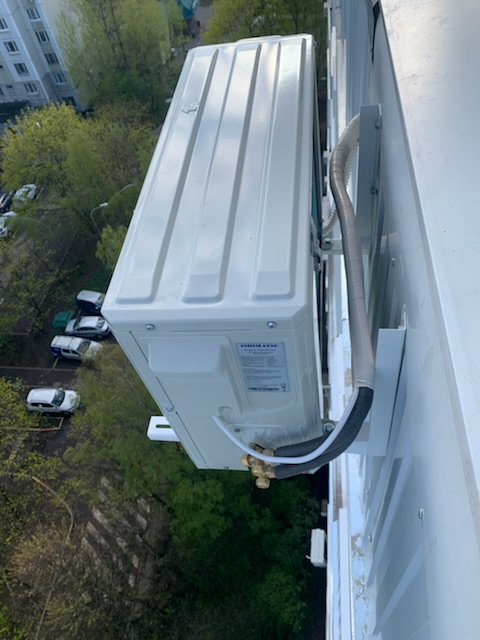

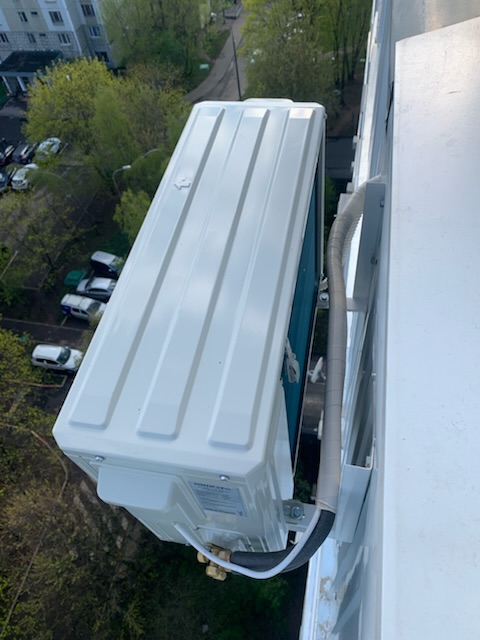

1. Установка кронштейнов — усиленные кронштейны крепятся к стене анкерными болтами М10–М12. Кронштейны выравниваются по уровню. Если блоки устанавливаются рядом — расстояние между ними не менее 30 см для циркуляции воздуха;

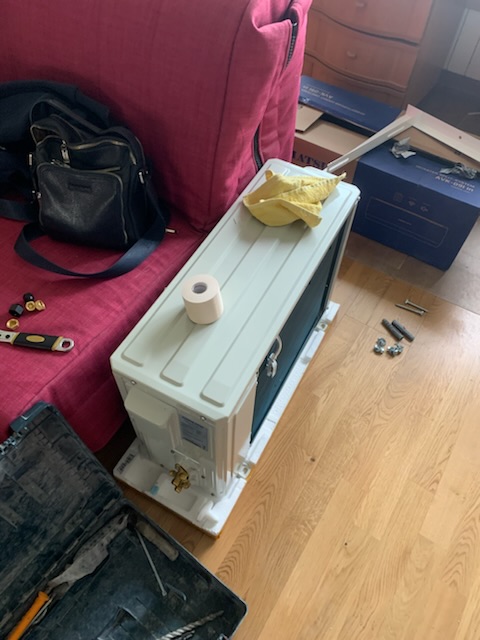

2. Приём наружных блоков — блоки весом 21–22 кг каждый передаются альпинисту из окна квартиры;
3. Крепление блоков на кронштейны — блоки фиксируются болтами через виброизоляторы;

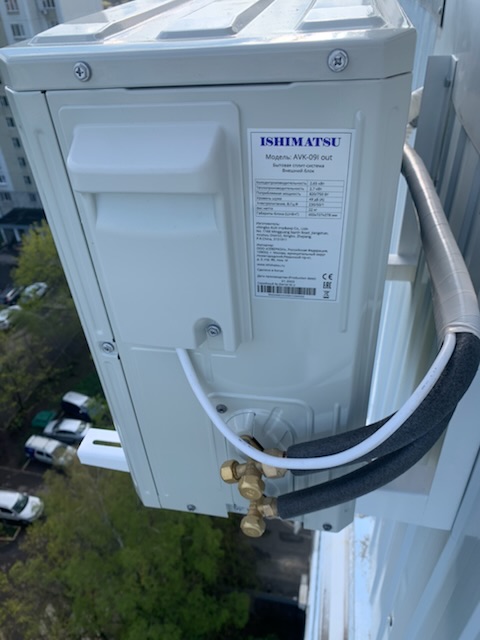

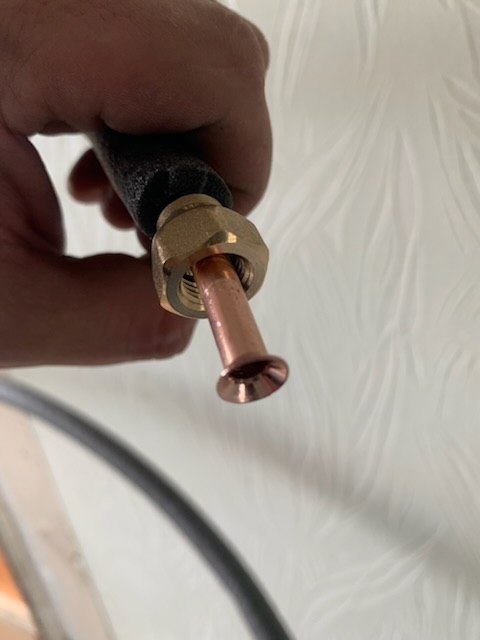

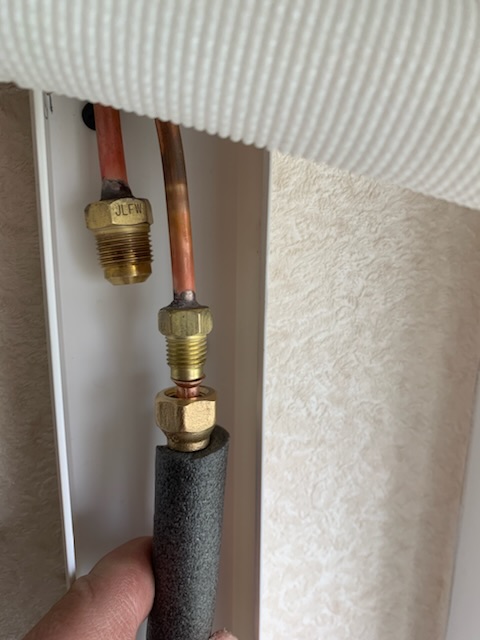

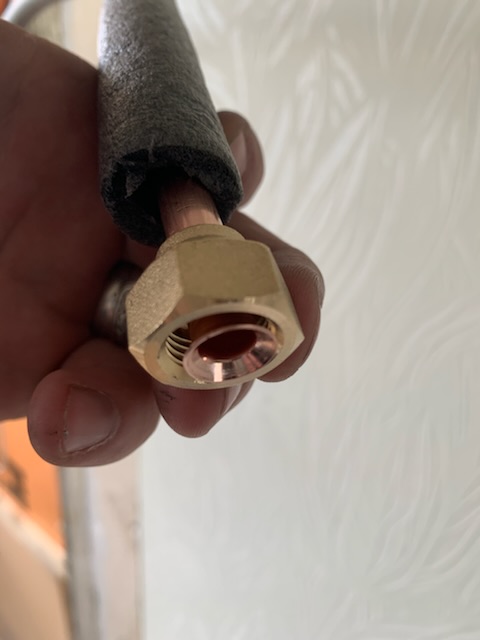

4. Подключение медных трубок — гайки накручиваются на сервисные порты, дотягиваются динамометрическим ключом. Для 1/4" — 15–20 Нм, для 3/8" — 30–40 Нм;
5. Подключение межблочных кабелей — каждый кабель подключается к клеммной колодке своего наружного блока;
6. Вывод дренажа — дренажные шланги выводятся на улицу с уклоном вниз.

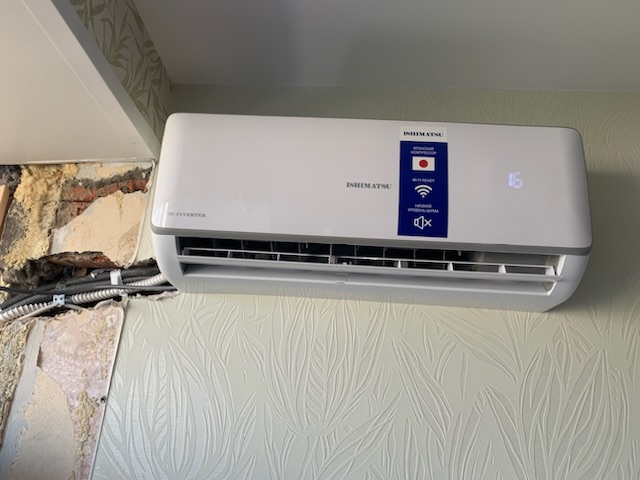

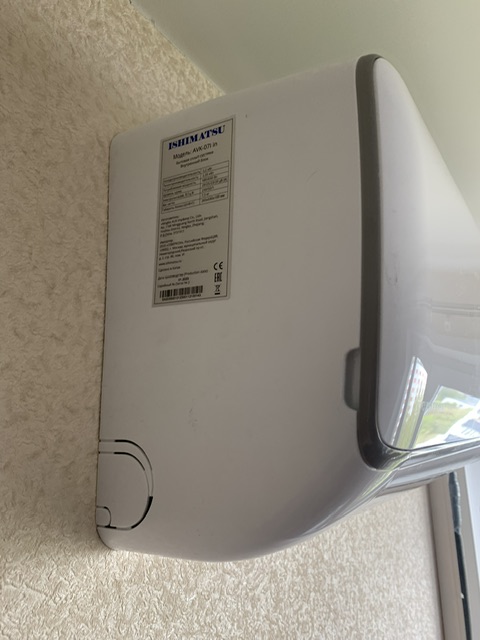

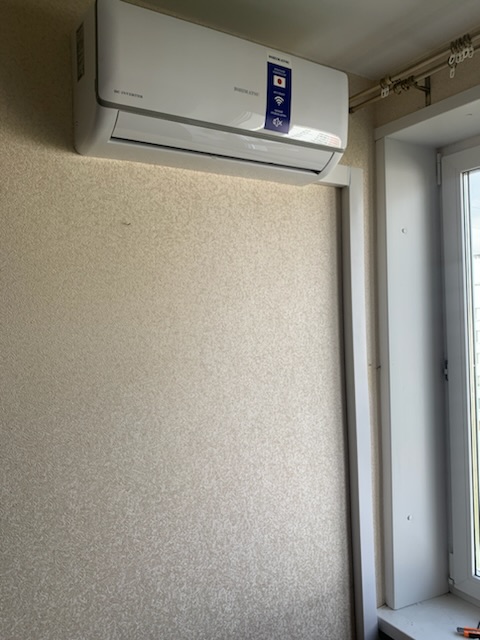

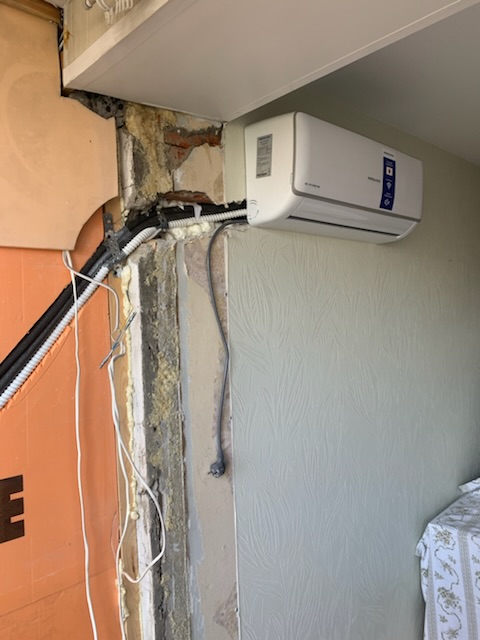

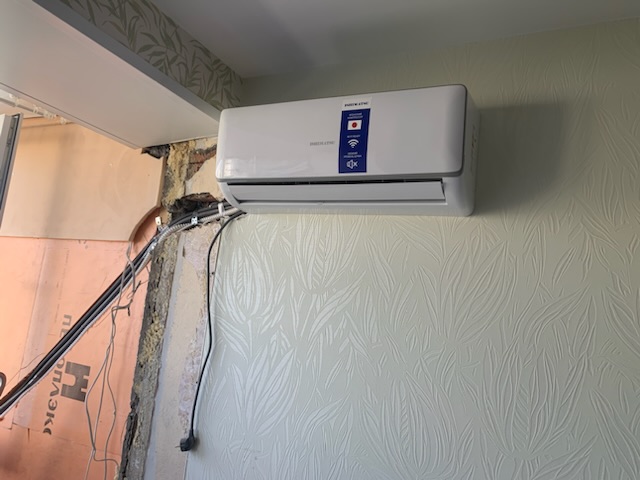

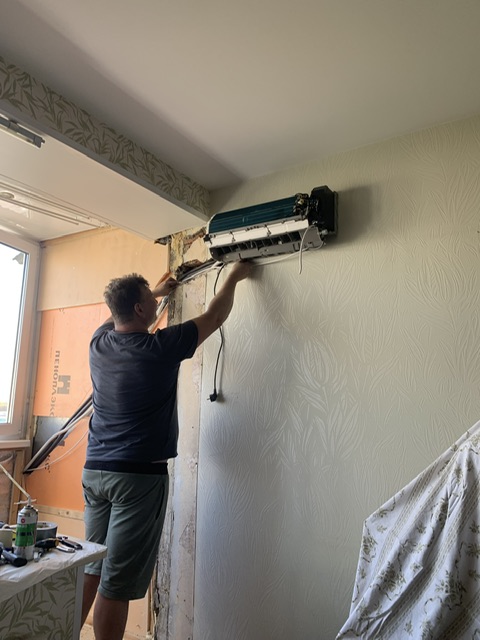

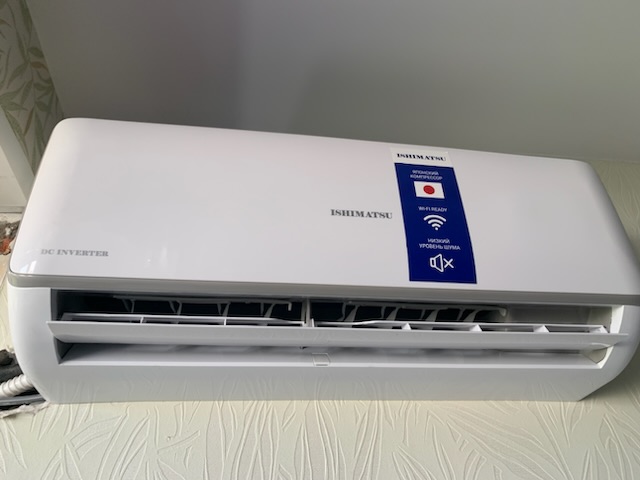

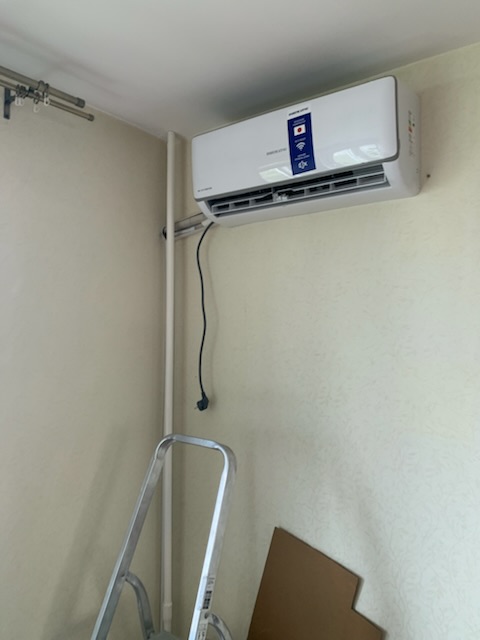

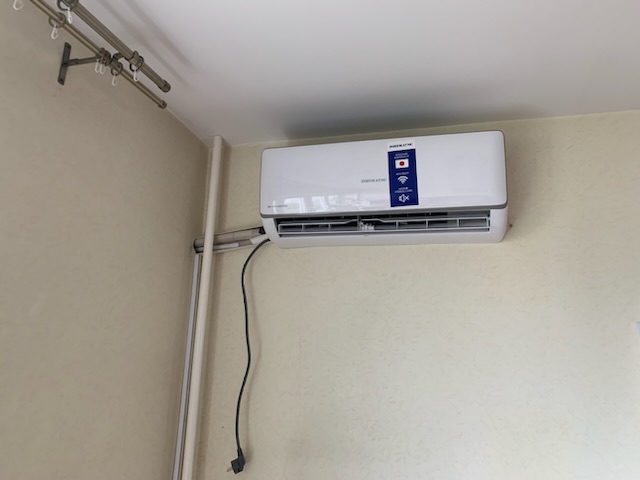

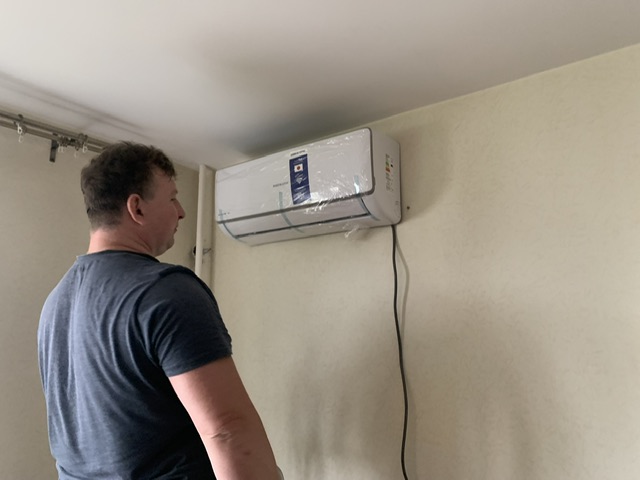

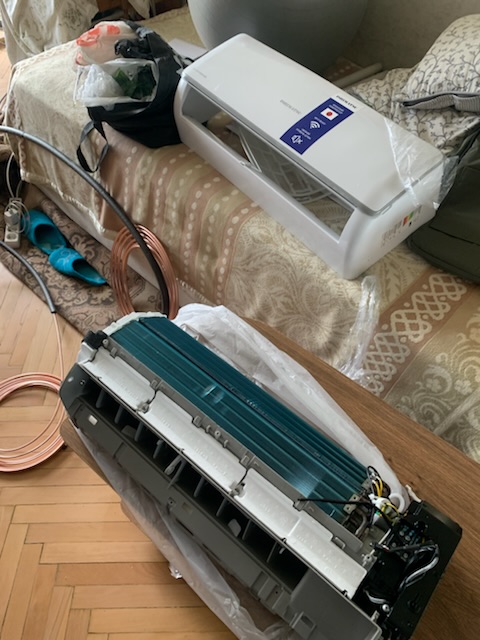

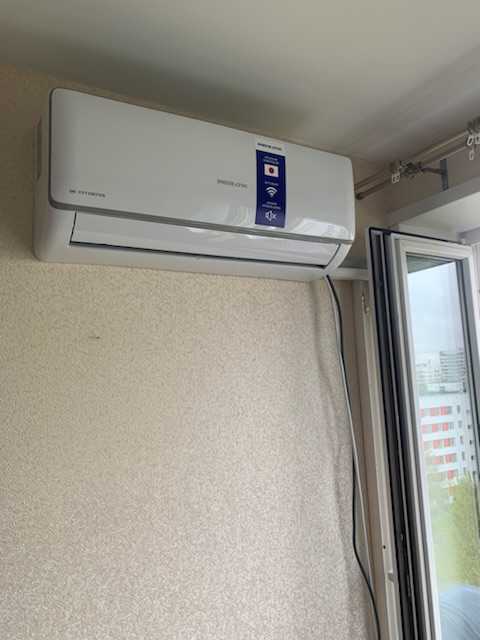

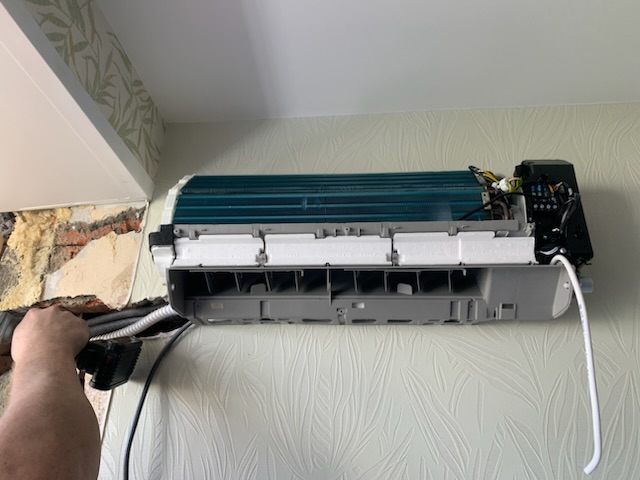

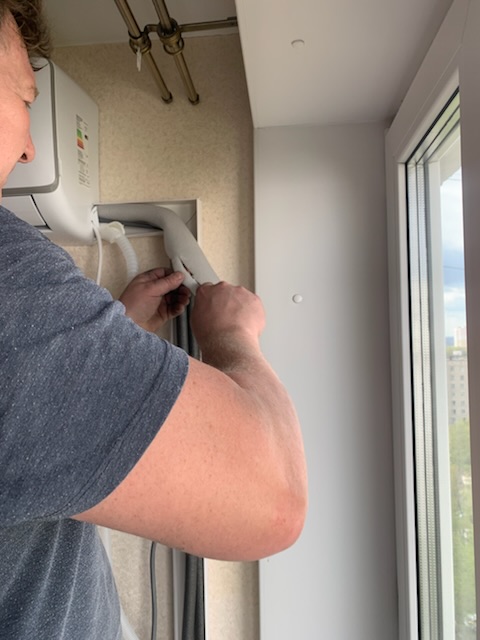

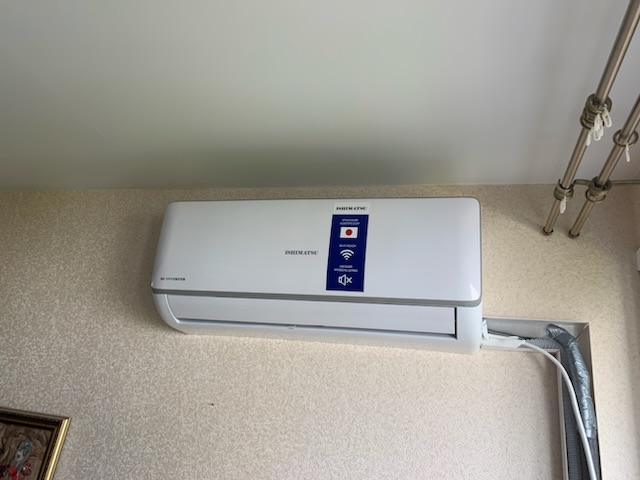

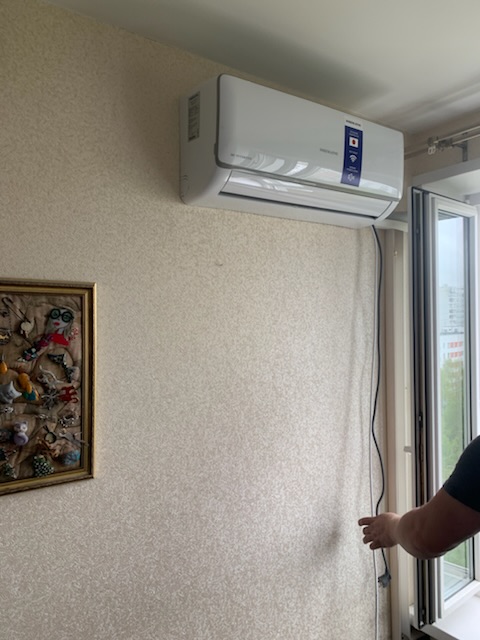

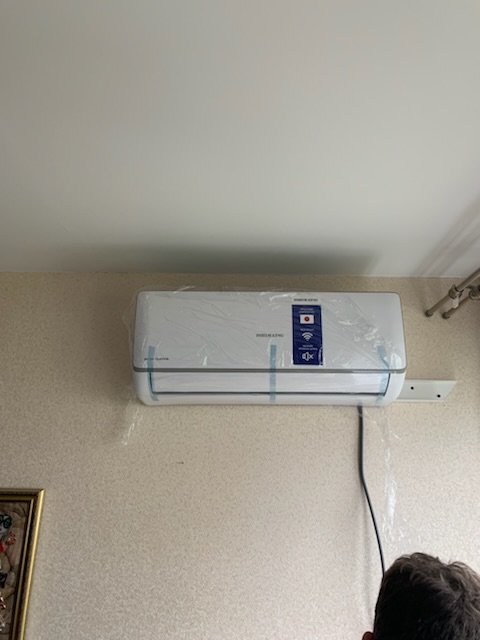

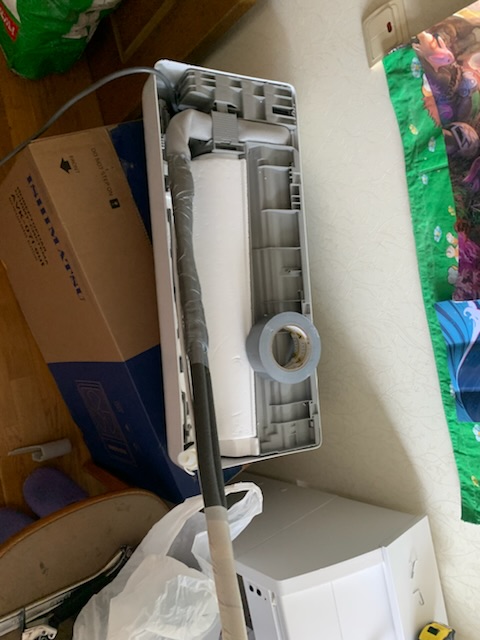

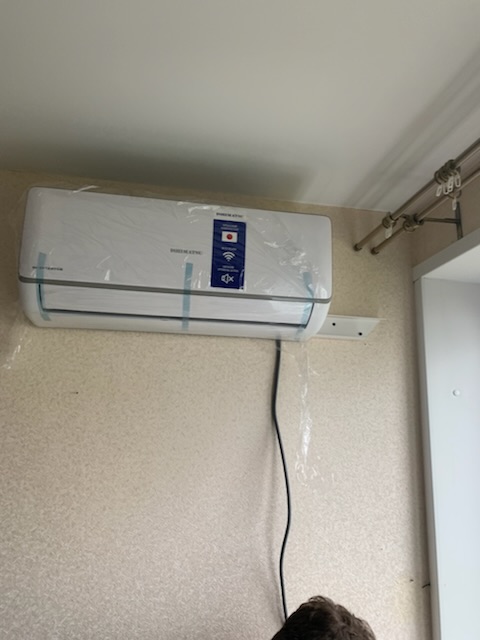

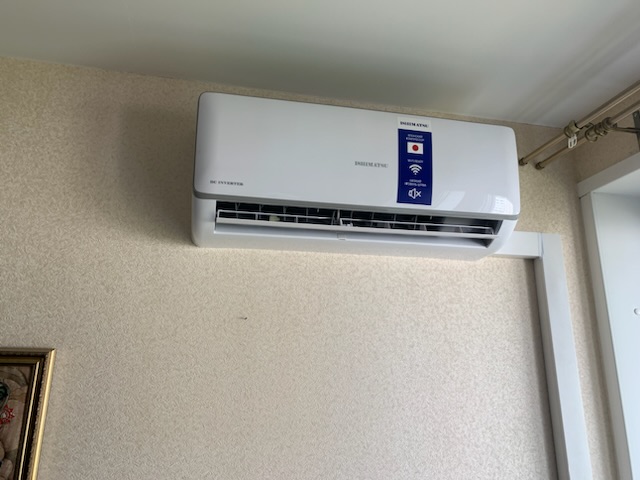

6. Установка внутренних блоков

Внутренние блоки навешиваются на монтажные пластины: нижняя часть заводится в зацепление с нижними крюками, верхняя прижимается к стене — верхние защёлки фиксируют блок. Проверяется надёжность фиксации и горизонтальность. Медные трубки подключаются к портам внутренних блоков, затягиваются динамометрическим ключом. Дренажные шланги подключаются с уклоном вниз. Межблочные кабели подключаются к клеммам.

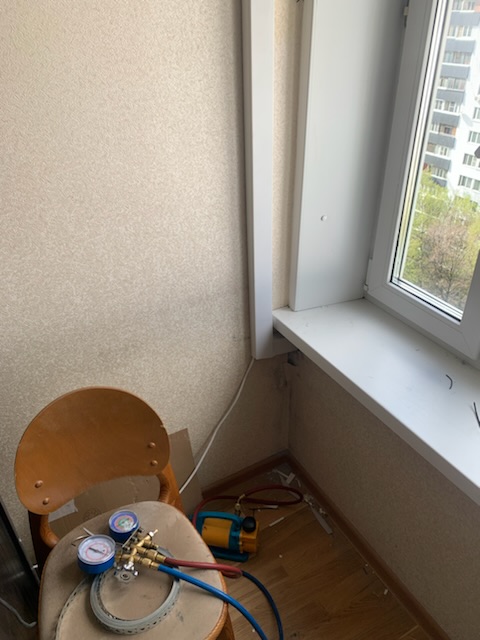

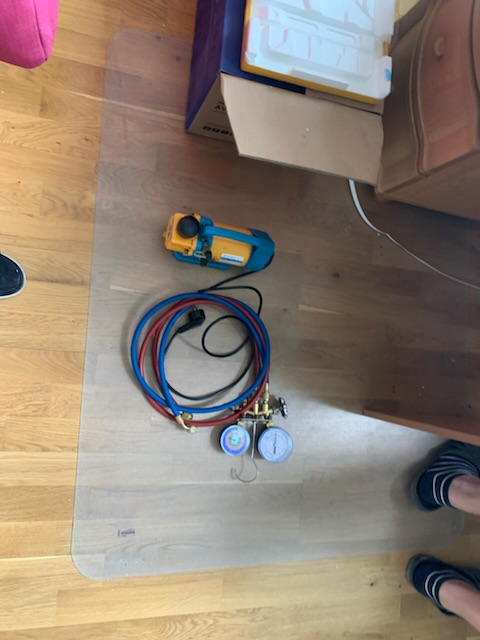

7. Вакуумирование и запуск

Вакуумный насос откачивает воздух и влагу из каждого фреонового контура — не менее 15 минут для каждого. Остаточное давление — не выше 500 Па. Система выдерживается под вакуумом 10–15 минут — если давление не растёт, герметичность подтверждена. Открываются сервисные вентили, хладагент R410A из наружных блоков поступает в систему. Проводится тестовый запуск, проверка утечек электронным течеискателем, проверка всех режимов.

Монтаж двух кондиционеров: особенности

Установка двух сплит-систем в одной квартире имеет свои особенности:

• Два сквозных отверстия — бурятся отдельно для каждого кондиционера, в разных комнатах;
• Две фреоновые трассы — каждая прокладывается от своего внутреннего блока к своему наружному блоку. Трассы не объединяются — это не мультисплит-система, а две независимые сплит-системы;
• Два наружных блока на фасаде — устанавливаются рядом или на разных участках фасада. Расстояние между блоками — не менее 30 см для циркуляции воздуха. Кронштейны для каждого блока отдельные;
• Электропитание — каждый кондиционер подключается к отдельной розетке или отдельному автомату. Недопустимо подключение двух кондиционеров к одной розетке через тройник — пусковой ток может превышать номинальный в 3–5 раз. Суммарное потребление двух блоков в режиме охлаждения — до 1,5 кВт, в пусковом режиме — до 7 кВт;
• Время монтажа — установка двух кондиционеров занимает 4–6 часов в зависимости от сложности. Альпинист выходит на фасад один раз — экономия на высотных работах;
• Эстетика фасада — два наружных блока рядом выглядят аккуратнее, чем на разных участках. При монтаже на фасаде 12-этажного дома блоки размещаются максимально незаметно.

Особенности монтажа инверторных моделей

Ishimatsu AVK-09I и AVK-07I — инверторные сплит-системы с компрессором GMCC (Toshiba). Компрессор работает в плавном диапазоне мощностей, не отключается при достижении заданной температуры, а снижает обороты. Это предъявляет дополнительные требования к монтажу:

• Вакуумирование — критически важно — остаточная влага в контуре разрушает инверторный компрессор. Кислород и влага образуют кислоты, которые разъедают обмотки электромотора. Для инверторных моделей вакуумирование не менее 15 минут — обязательное условие. Стоимость замены инверторного компрессора в 2–3 раза выше, чем неинверторного;
• Хладагент R410A — двухкомпонентная смесь (R32/R125, 50/50) под рабочим давлением 2,5–3,0 МПа. Манометрический коллектор должен быть сертифицирован для R410A. Дозаправка при удлинённой трассе выполняется по электронным весам в жидкой фазе (баллон клапаном вниз);
• Покрытие Golden Fin — антикоррозийное покрытие теплообменников внутреннего и наружного блоков. Увеличивает срок службы в 3 раза. При монтаже важно не повредить алюминиевые рёбра теплообменника — они тонкие и хрупкие;
• Wi-Fi модуль — опционально устанавливается съёмный Wi-Fi модуль для управления со смартфона через приложение AC Freedom. Поддерживает голосовой помощник Яндекс Алиса.

Функции и режимы

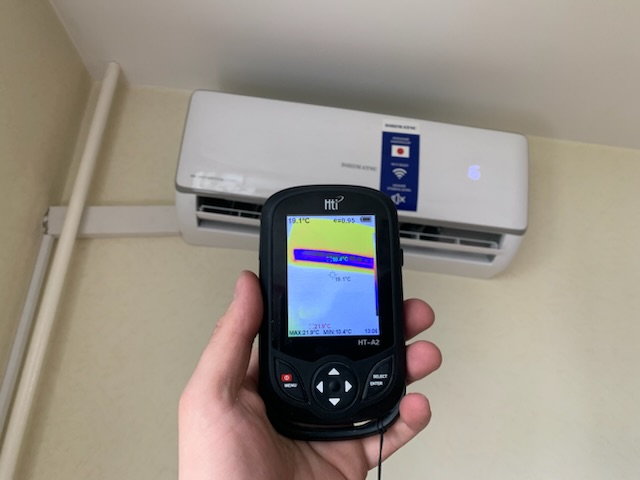

После монтажа оба кондиционера тестируются во всех режимах:

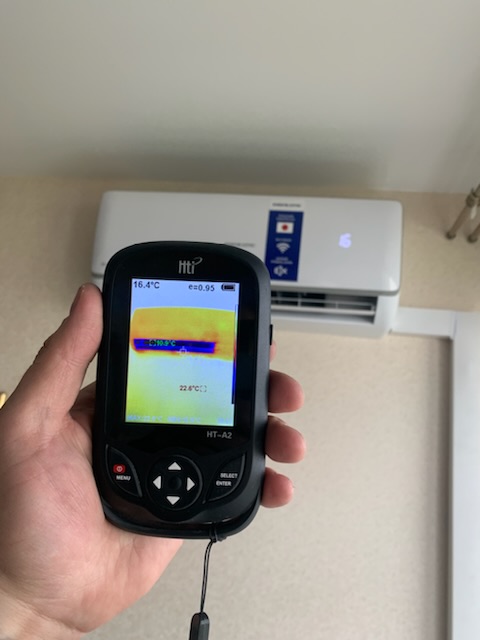

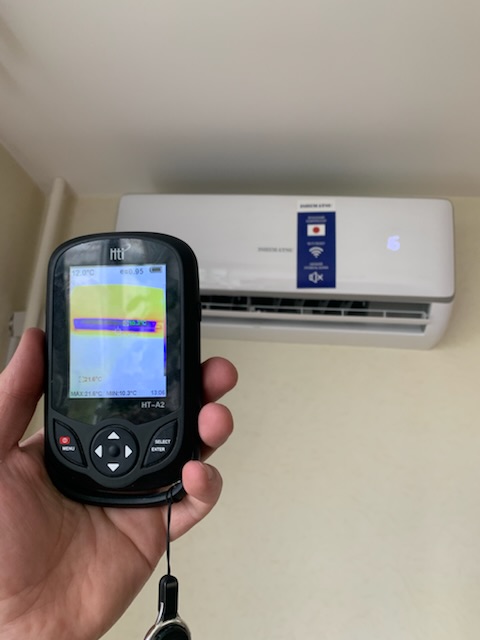

• Охлаждение — замер разницы температур на входе и выходе — 8–12 °C;
• Обогрев — проверка функции Anti-Cold-Air (вентилятор не запускается до прогрева теплообменника), работа до -15 °C;
• Вентиляция — 4 скорости вентилятора;
• Осушение — режим независимого осушения без понижения температуры;
• Турбо — максимальная производительность, быстрое охлаждение/обогрев;
• Ночной режим (Sleep) — плавное изменение температуры, снижение уровня шума до 20 дБ;
• iFeel — датчик температуры в пульте ДУ поддерживает комфорт в месте нахождения людей, а не у внутреннего блока;
• Таймер — автоматическое включение/выключение;
• Авторестарт — восстановление настроек после отключения питания;
• Самоочистка — осушка испарителя после выключения, предотвращение плесени;
• Самодиагностика — проверка отсутствия активных кодов ошибок на скрытом LED-дисплее;
• Разморозка Defrost — интеллектуальная очистка наружного блока от наледи при работе на обогрев;
• Жалюзи 4D — горизонтальная и вертикальная регулировка направления воздушного потока с пульта.

Монтаж в панельном доме серии II-49

Серия II-49 — типовая панельная московская серия, массово строившаяся в 1970-х годах. Особенности монтажа кондиционеров в таких домах:

• Бурение — панельная стена бурится перфоратором с алмазной коронкой. Без алмазной коронки обычное бурение может вызвать сколы и микротрещины в панели;
• Крепление кронштейнов — анкерные болты М10–М12 заглубляются в панель минимум на 60–80 мм. При тонкой наружной стене используются сквозные шпильки с шайбами изнутри помещения;
• Прокладка трассы — в квартирах серии II-49 высота потолков 2,64 м, что позволяет прокладывать трассу в кабель-канале по стене без штробления. Штробление панельных стен ограничено — нельзя резать арматуру;
• Дренаж — выводится на улицу через сквозное отверстие с уклоном вниз.

Стоимость монтажа

Цены по московскому рынку на октябрь 2026 года:

Согласование с управляющей компанией

Перед проведением высотных работ в панельном доме на ул. Тёплый Стан д.154 необходимо согласование с управляющей компанией ГБУ «Жилищник района Тёплый Стан». Для согласования предоставляется:

• Удостоверение промышленного альпиниста — подтверждение квалификации и допуска к высотным работам;
• Гарантийное письмо от подрядчика — гарантия соблюдения техники безопасности и возмещения ущерба;
• Наряд-допуск на высотные работы — на конкретную дату и вид работ;
• Договор подряда — между заказчиком и монтажной организацией;
• Сертификаты на снаряжение — страховочные системы, верёвки, карабины, спусковые устройства.

Без предоставления полного пакета документов управляющая компания не допускает альпиниста на крышу и к фасаду здания. Компания «МонтажМастер» предоставляет все необходимые документы для согласования с ГБУ «Жилищник района Тёплый Стан».

Почему монтаж должны выполнять специалисты

• Профессиональный инструмент — перфоратор с алмазной коронкой, труборез, вальцовочный набор, динамометрический ключ, вакуумный насос, манометрический коллектор для R410A, электронный течеискатель. Без этих инструментов качественный монтаж инверторной сплит-системы невозможен;
• Вакуумирование — критически важно для инверторных моделей с компрессором GMCC (Toshiba). Остаточная влага разрушает компрессор. Вакуумирование проводится не менее 15 минут для каждого контура, остаточное давление — не выше 500 Па. При монтаже двух кондиционеров вакуумирование проводится отдельно для каждой системы;
• Динамометрический ключ — затяжка гаек с точным моментом. Перетяжка — срыв резьбы или раздавливание медной трубы. Недотяжка — утечка фреона. Для 1/4" — 15–20 Нм, для 3/8" — 30–40 Нм;
• Высотные работы — монтаж двух наружных блоков на фасаде 12-этажного дома требует квалификации и страховочной системы. Промышленный альпинист «МонтажМастер» имеет удостоверение и сертифицированное снаряжение. При установке двух блоков альпинист выходит на фасад один раз, что экономит время и средства;
• Электропитание — два кондиционера требуют раздельного подключения. Пусковой ток инверторного компрессора ниже, чем неинверторного, но при одновременном запуске двух блоков нагрузка на проводку удваивается. Проверка сечения кабеля и автомата защиты обязательна;
• Бурение панели — алмазная коронка предотвращает сколы и трещины в панели. Обычное бурение перфоратором может повредить панель;
• Гарантия — производитель Ishimatsu даёт гарантию 5 лет на оборудование при условии профессионального монтажа с оформленным актом. Самостоятельный монтаж аннулирует гарантию;
• Экономия — правильный монтаж предотвращает утечку фреона (от 1 500 ₽ на дозаправку), замену инверторного компрессора (от 15 000 ₽), протечки конденсата. Профилактика дешевле ремонта.

Как мы работаем

1. Заявка — звонок или заявка на сайте, согласование времени выезда;
2. Осмотр объекта — мастер выезжает на ул. Тёплый Стан д.154, проверяет стены, замеряет трассы, определяет места установки блоков;
3. Бурение — два сквозных отверстия алмазной коронкой;
4. Прокладка трасс — медные трубки, кабели, дренаж для двух кондиционеров;
5. Установка наружных блоков — на кронштейны альпинистом;
6. Установка внутренних блоков — на монтажные пластины;
7. Вакуумирование и запуск — откачка воздуха, проверка герметичности, тестовый запуск;
8. Акт выполненных работ — оформление документов, гарантия 12 месяцев.
