Монтаж кондиционера Ishimatsu AVK-09I в Малом Предтеченском переулке д.4

Инверторная сплит-система Ishimatsu AVK-09I серии Osaka DC Inverter — климатическая техника японского бренда Ishimatsu, собираемая в Китае на заводах AUX и TCL. Модель оснащена инверторным компрессором GMCC (Toshiba), антикоррозийным покрытием теплообменников Golden Fin, функциями iFeel, Anti-Cold-Air, самоочистки, самодиагностики и интеллектуальной разморозки Defrost. Уровень шума внутреннего блока — от 20 дБ, что делает его одним из самых тихих в классе. Производитель даёт гарантию 5 лет.

Особенность данного монтажа — установка зимнего комплекта: подогрева дренажа и подогрева картера компрессора. Эти accessories позволяют кондиционеру работать на обогрев при отрицательных температурах наружного воздуха — до -15 °C.

Компания «МонтажМастер» выполняет монтаж сплит-систем Ishimatsu с установкой зимнего комплекта в Москве и Московской области. В этой статье — разбор монтажа на конкретном объекте: Малый Предтеченский переулок, д.4, район Пресненский, ЦАО Москвы.

Технические характеристики Ishimatsu AVK-09I

Адрес объекта

Малый Предтеченский переулок расположен в историческом центре Москвы — в Пресненском районе ЦАО, между Нововаганьковским переулком и улицей Заморёнова, вблизи станции метро Краснопресненская. Дом №4 — кирпичное здание 1957 года постройки, 6 этажей, 24 квартиры, один подъезд. Кирпичные стены — бурение отверстий для фреоновой трассы выполняется перфоратором с алмазной коронкой, кирпич бурится легче бетона, но требует аккуратности из-за возможной неоднородности кладки. Наружные блоки кондиционеров устанавливаются на фасаде — при монтаже на этажах выше второго требуется промышленный альпинист.

Зачем нужен зимний комплект

Стандартный кондиционер не рассчитан на работу при отрицательных температурах наружного воздуха в режиме обогрева. При температуре ниже -5 °C возникают две проблемы:

Замерзание конденсата в дренаже — в режиме обогрева наружный блок работает как испаритель и покрывается инеем. При оттаивании образуется конденсат, который должен стекать через дренажную систему. При минусовой температуре конденсат замерзает в дренажном шланге, блокируя отвод воды. Вода скапливается и может повредить внутренний блок или протечь в помещение.

Загустевание масла в компрессоре — компрессорное масло при низких температурах густеет. При запуске компрессора густое масло не поступает к подшипникам и трущимся поверхностям достаточно быстро — происходит сухой пуск, который изнашивает и разрушает компрессор.

Зимний комплект решает обе проблемы:

• Подогрев дренажа — электрический нагревательный кабель устанавливается на дренажный шланг и поддон наружного блока. Кабель подключается к сети 220 В и поддерживает положительную температуру дренажной магистрали. Конденсат не замерзает, вода свободно отводится.
• Подогрев картера — электрический нагреватель устанавливается на картер компрессора наружного блока. Нагреватель поддерживает масло в жидком состоянии, обеспечивает смазку при запуске. Включается автоматически при низких температурах или постоянно при работе в зимнем режиме.

Этапы монтажа

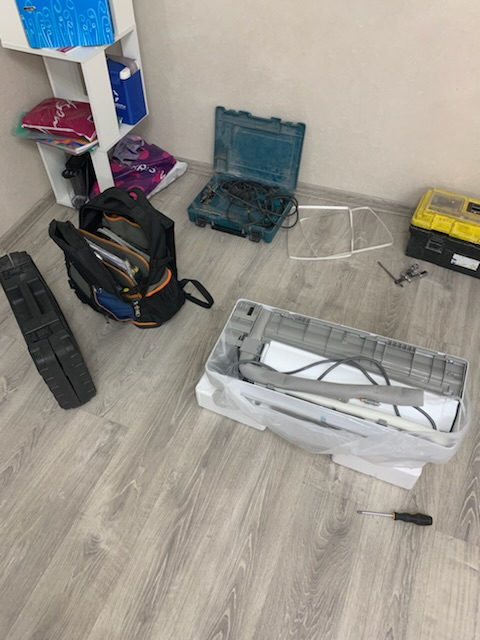

1. Подготовка и замеры

Мастер выезжает на объект по адресу Малый Предтеченский пер. д.4 для первичных замеров:

• Определяется место установки внутреннего блока — с учётом расположения мебели, высоты потолков (3,00 м), окон и дверей;
• Определяется место установки наружного блока на фасаде — с учётом доступности для монтажа и последующего обслуживания;
• Замеряется длина фреоновой трассы — расстояние между внутренним и наружным блоками;
• Проверяется толщина кирпичной стены и возможность бурения;
• Оценивается доступ альпиниста к месту установки — с крыши или из окна;
• Согласуется время работ с управляющей компанией ГБУ «Жилищник Пресненского района»;
• Определяется схема установки зимнего комплекта — маршрут дренажного подогрева и место установки картерного подогревателя.

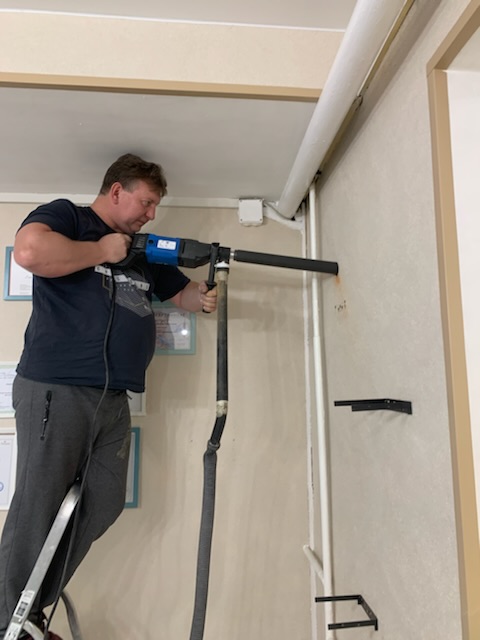

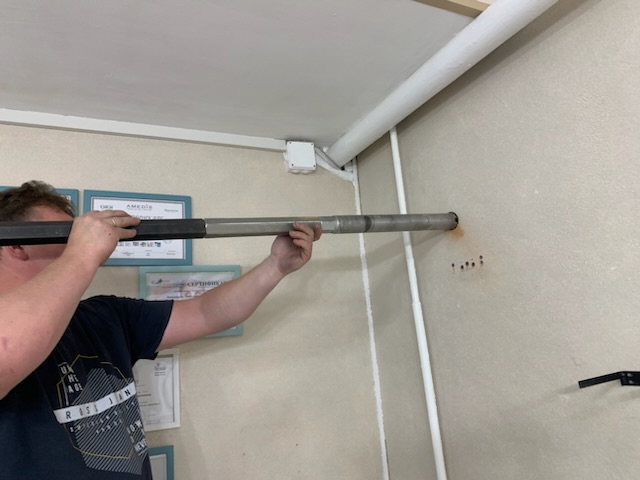

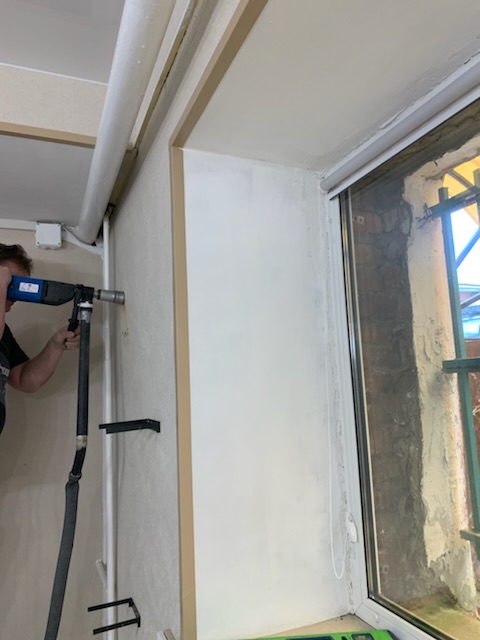

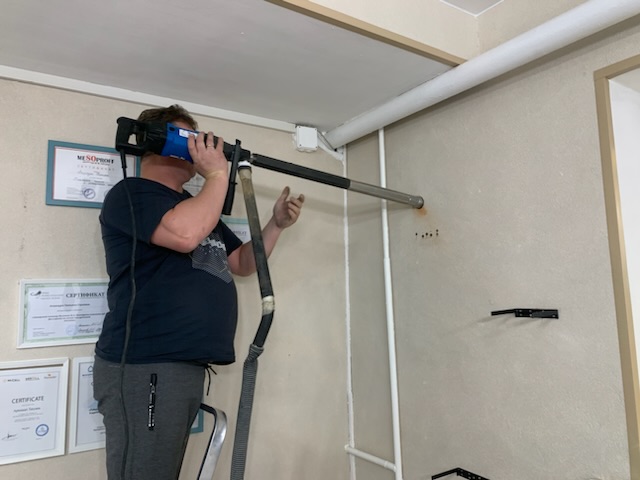

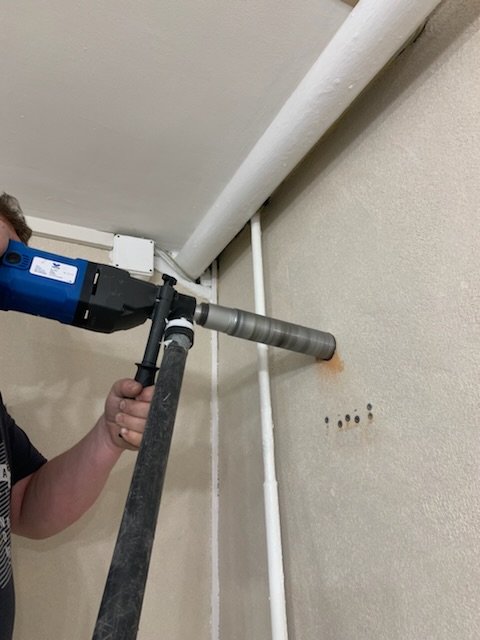

2. Бурение сквозного отверстия

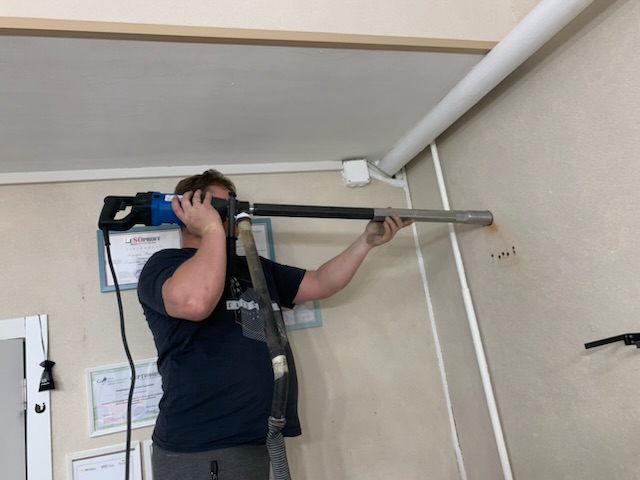

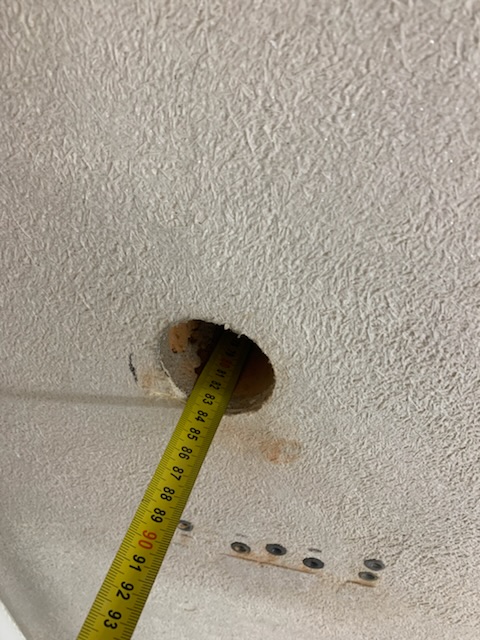

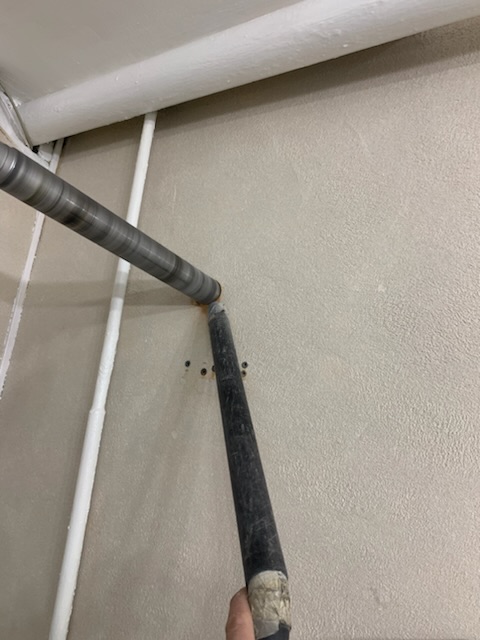

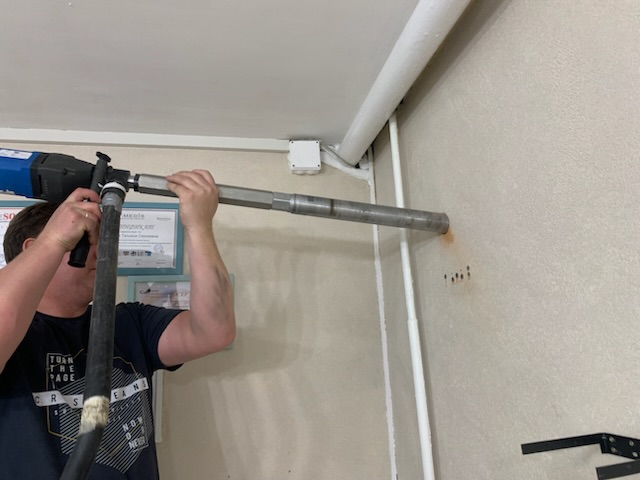

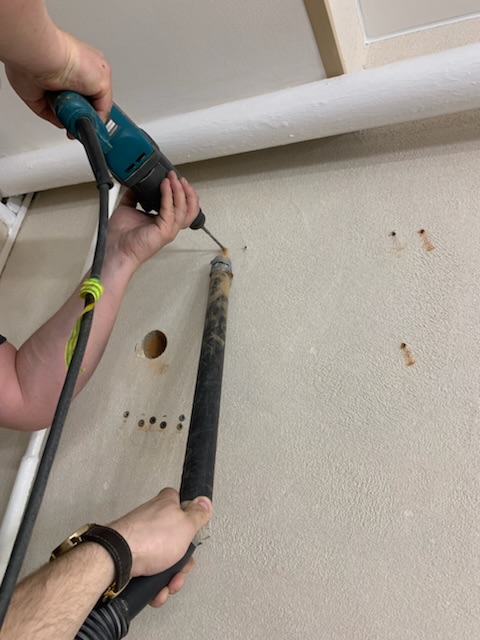

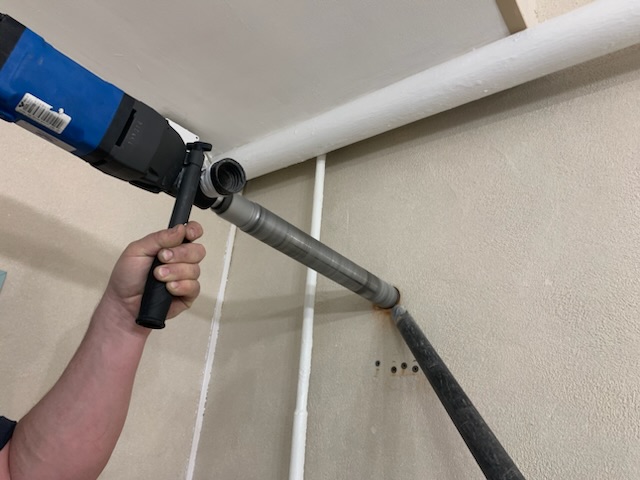

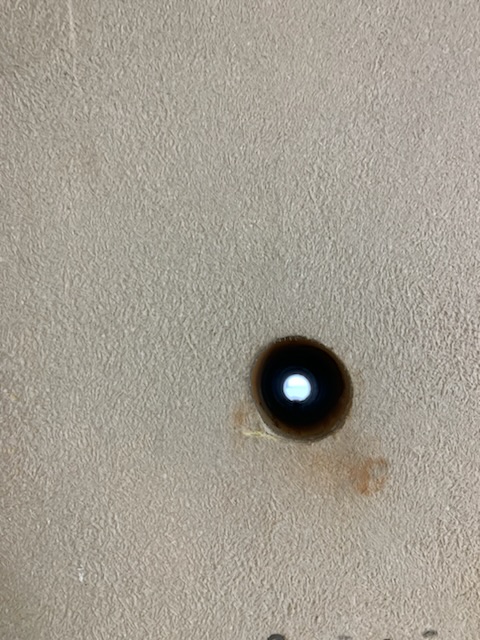

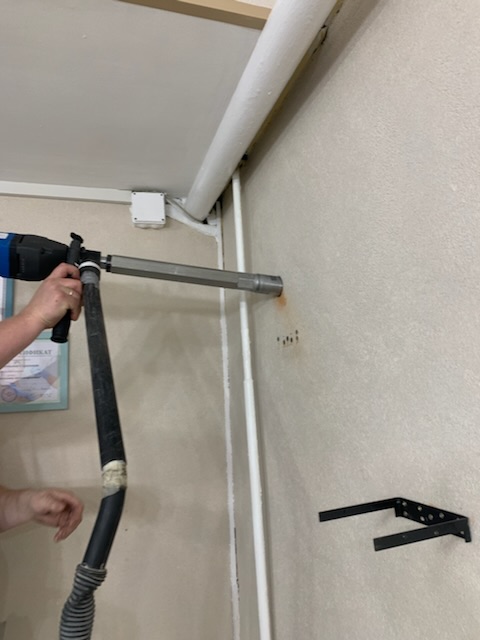

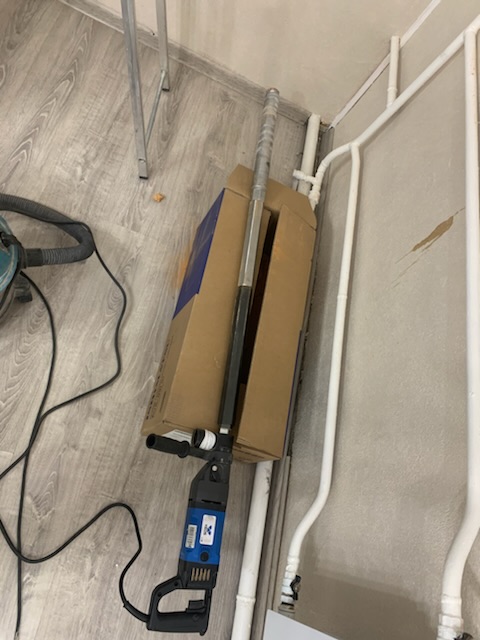

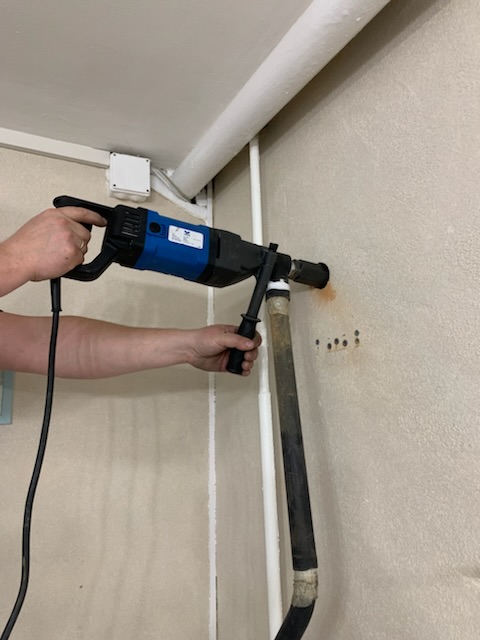

В кирпичной стене бурение проводится перфоратором с алмазной коронкой диаметром 45–55 мм. Отверстие бурится под наклоном вниз в сторону улицы (3–5 градусов) — для самотёка конденсата. В готовое отверстие вставляется защитная гильза — отрезок пластиковой трубы.

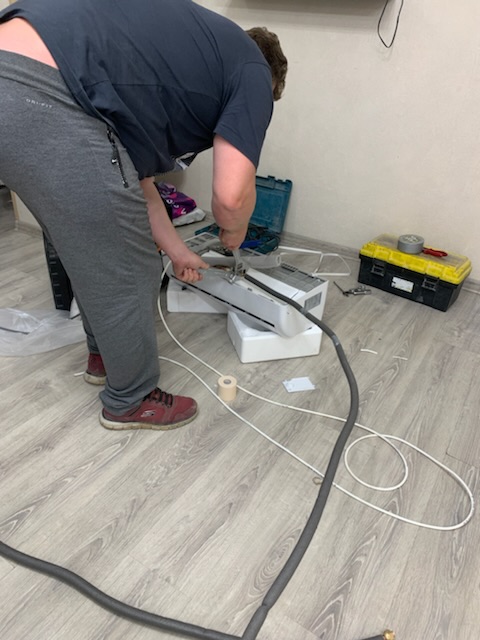

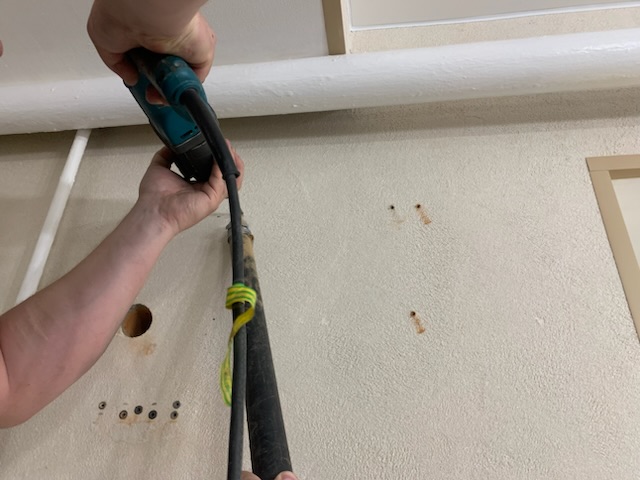

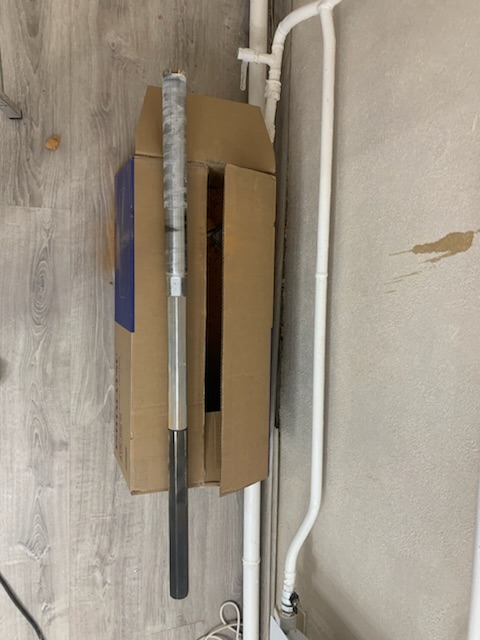

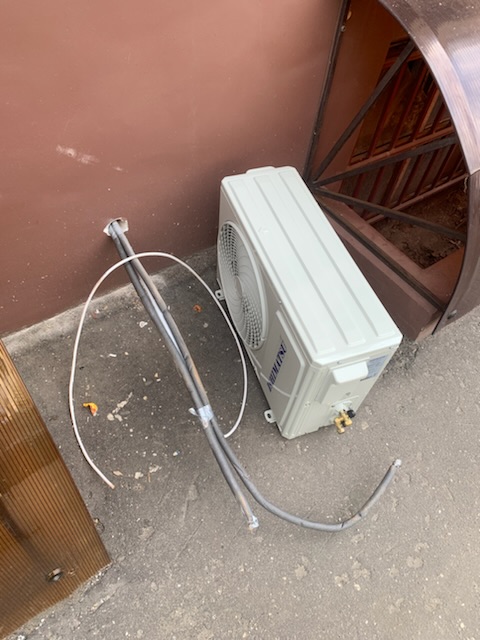

3. Прокладка фреоновой трассы

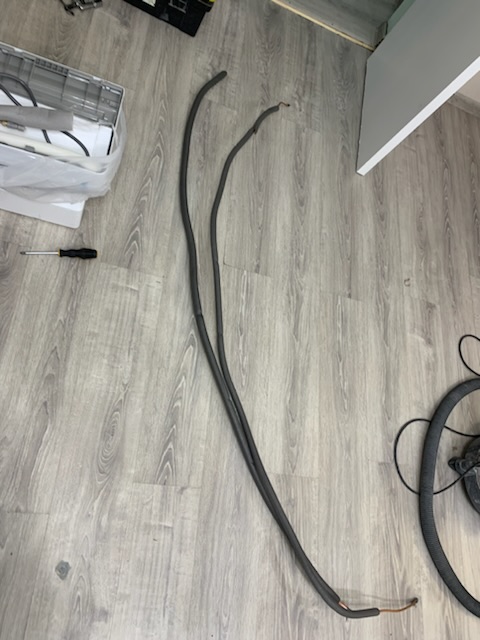

Межблочная трасса состоит из двух медных трубок (жидкостной 1/4" и газовой 3/8"), межблочного электрического кабеля и дренажного шланга.

• Резка труб — труборезом, не ножовкой;

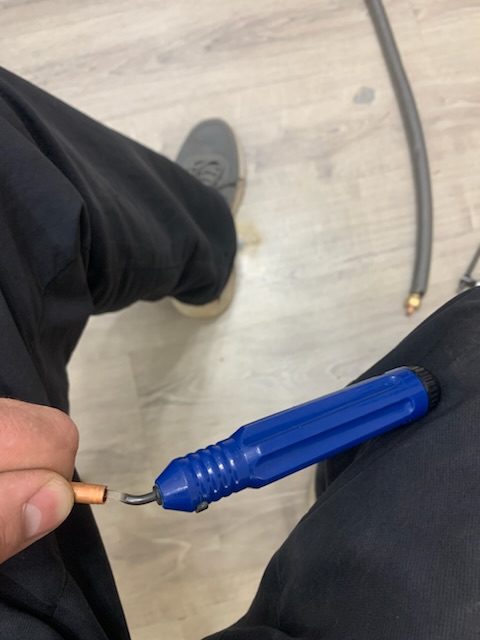

• Зачистка (римминг) — края труб обрабатываются риммером;
• Теплоизоляция — на каждую трубку надевается утеплитель (флекс);
• Изгиб — трубки гнутся трубогибом с радиусом не менее 4 диаметров;
• Сборка в жгут — трубки, кабель и дренажный шланг связываются виниловой лентой;
• Вывод на фасад — жгут выводится через сквозное отверстие на улицу.

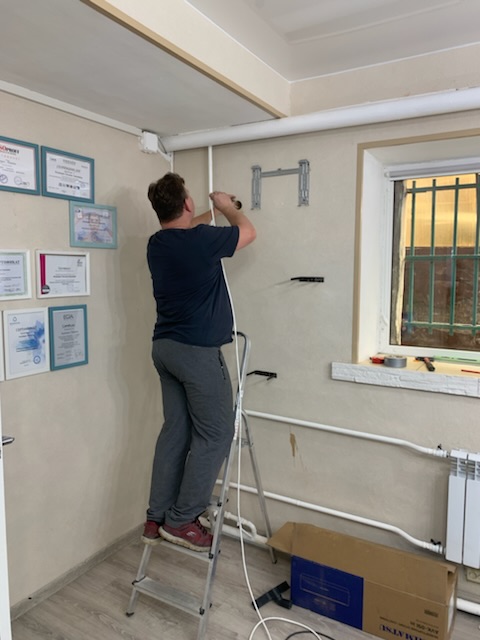

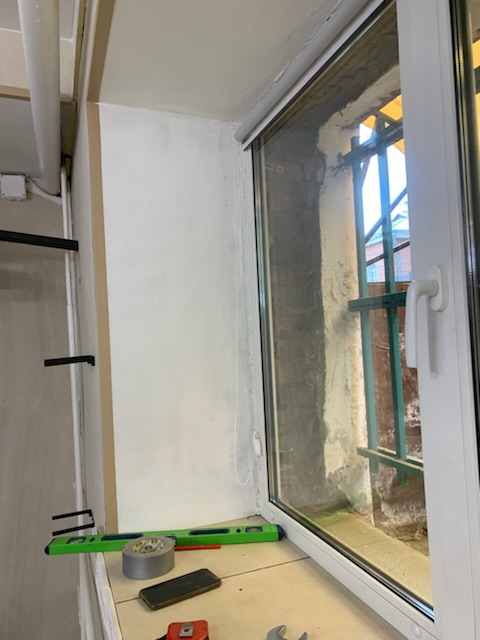

4. Установка монтажной пластины внутреннего блока

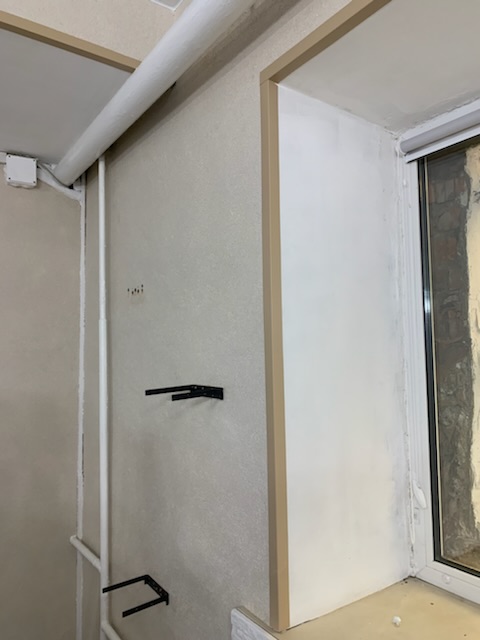

Монтажная пластина прикладывается к стене и выставляется строго горизонтально по строительному уровню. Устанавливается с отступом от потолка не менее 10 см. В кирпичной стене пластина крепится анкерными болтами.

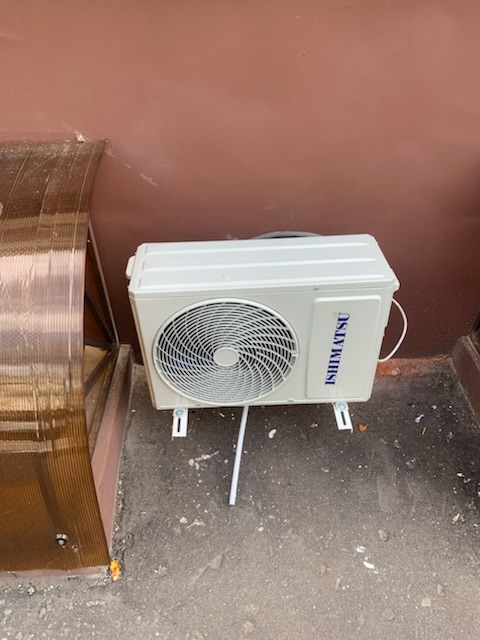

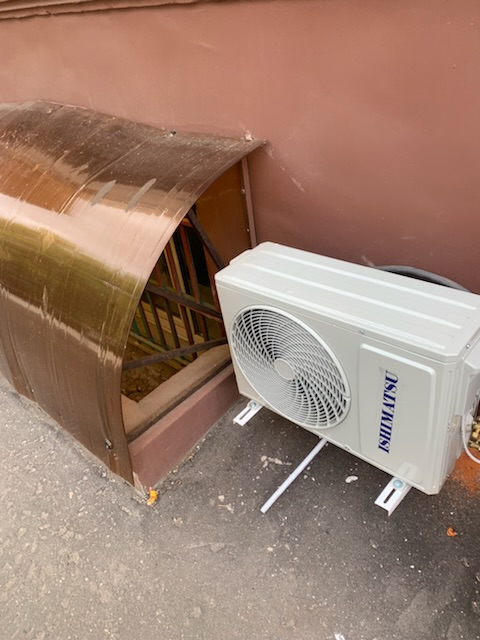

5. Работа альпиниста на фасаде

Промышленный альпинист поднимается на крышу 6-этажного здания или спускается из окна верхнего этажа. Используется сертифицированная страховочная система, спусковое устройство, карабины и анкерные точки.

Работы на фасаде:

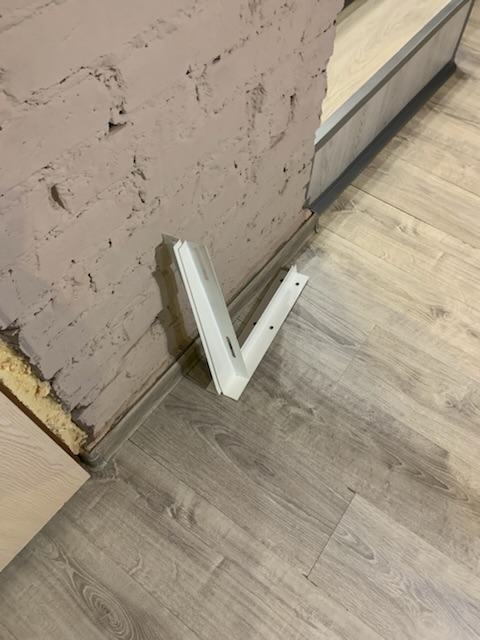

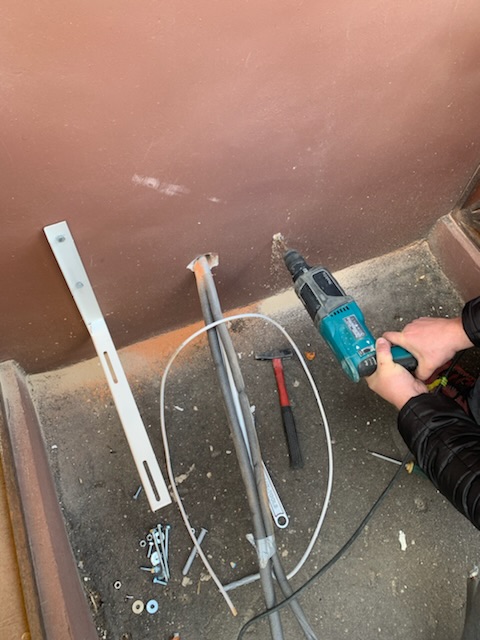

1. Установка кронштейнов — крепятся к кирпичной стене анкерными болтами М10–М12;

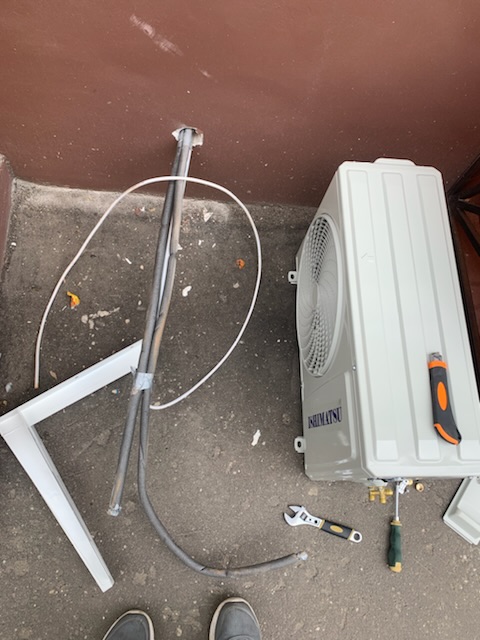

2. Приём наружного блока — блок весом 22 кг передаётся альпинисту из окна;
3. Крепление блока на кронштейны — через виброизоляторы;
4. Подключение медных трубок — динамометрическим ключом. Для 1/4" — 15–20 Нм, для 3/8" — 30–40 Нм;
5. Подключение межблочного кабеля — к клеммной колодке наружного блока;
6. Вывод дренажа — дренажный шланг выводится на улицу с уклоном вниз.

6. Установка подогрева дренажа

Подогрев дренажа — электрический нагревательный кабель, который устанавливается на дренажную магистраль наружного блока:

• Кабель прокладывается вдоль дренажного шланга и по дну дренажного поддона наружного блока;
• Фиксируется алюминиевой лентой или термостойкими хомутами;
• Теплоизолируется для предотвращения теплопотерь — поверх кабеля надевается вспененная теплоизоляция;
• Подключается к сети 220 В — через отдельный автомат защиты или клеммную колодку наружного блока;
• Мощность кабеля — 15–30 Вт/м, длина подбирается по длине дренажной магистрали;
• При работе кондиционера в режиме обогрева кабель поддерживает положительную температуру дренажа, предотвращая замерзание конденсата.

7. Установка подогрева картера

Подогрев картера — электрический нагреватель, устанавливаемый на картер компрессора наружного блока:

• Нагреватель представляет собой гибкую силиконовую или керамическую пластину с встроенным нагревательным элементом;
• Устанавливается на нижнюю часть картера компрессора — в зоне наибольшего скопления масла;
• Крепится термостойким клеем или металлическим хомутом;
• Подключается к сети 220 В — постоянно или через терморегулятор;
• Мощность — 30–80 Вт в зависимости от модели;
• При включении нагреватель поддерживает температуру масла в картере выше температуры окружающего воздуха, предотвращая загустевание.

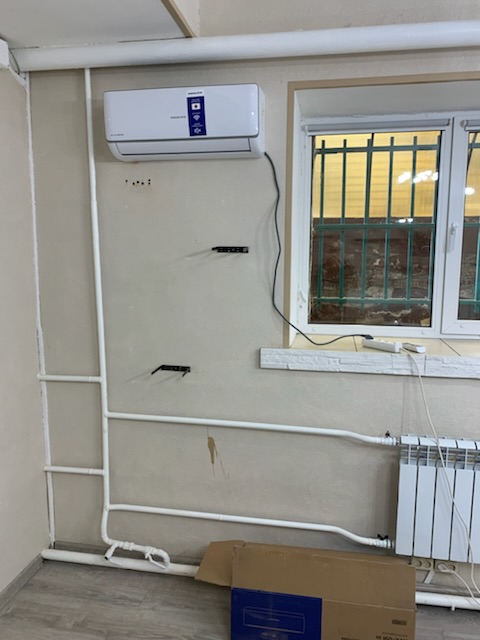

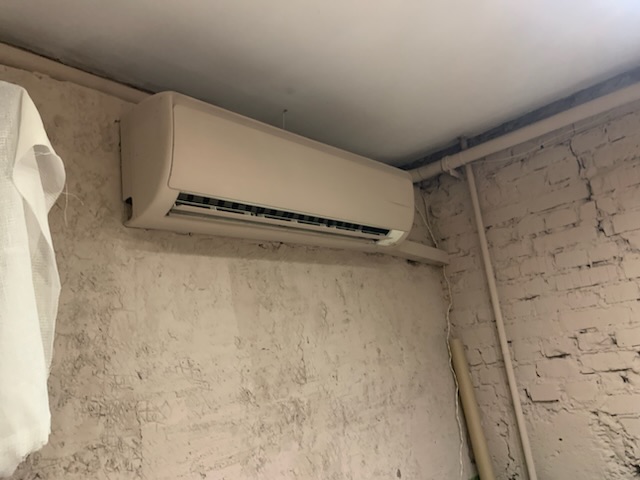

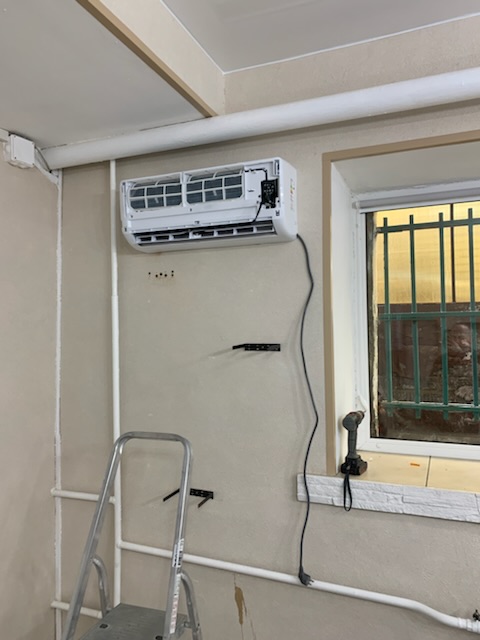

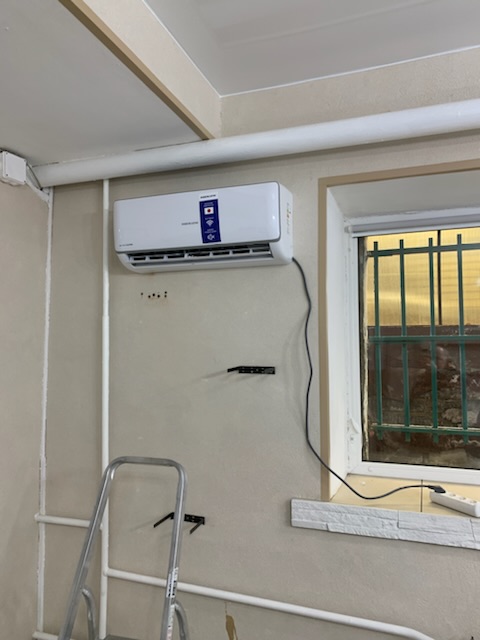

8. Установка внутреннего блока

Внутренний блок навешивается на монтажную пластину: нижняя часть заводится в зацепление с нижними крюками, верхняя прижимается к стене. Медные трубки подключаются к портам внутреннего блока, затягиваются динамометрическим ключом. Дренажный шланг подключается с уклоном вниз.

9. Вакуумирование и запуск

Вакуумный насос откачивает воздух и влагу из фреонового контура — не менее 15 минут. Остаточное давление — не выше 500 Па. Система выдерживается под вакуумом 10–15 минут — если давление не растёт, герметичность подтверждена. Открываются сервисные вентили, хладагент R410A поступает в систему. Проводится тестовый запуск, проверка утечек электронным течеискателем, проверка всех режимов.

Особенности монтажа инверторной модели с зимним комплектом

Ishimatsu AVK-09I — инверторная сплит-система с компрессором GMCC (Toshiba). Монтаж с зимним комплектом имеет ряд особенностей:

• Вакуумирование — критически важно — остаточная влага в контуре разрушает инверторный компрессор. Кислород и влага образуют кислоты, разъедающие обмотки. Вакуумирование — не менее 15 минут, остаточное давление — не выше 500 Па. Стоимость замены инверторного компрессора в 2–3 раза выше, чем неинверторного;
• Хладагент R410A — двухкомпонентная смесь (R32/R125, 50/50) под рабочим давлением 2,5–3,0 МПа. Манометрический коллектор должен быть сертифицирован для R410A. Дозаправка при удлинённой трассе выполняется по электронным весам в жидкой фазе;
• Покрытие Golden Fin — антикоррозийное покрытие теплообменников, увеличивает срок службы в 3 раза. При монтаже важно не повредить алюминиевые рёбра;
• Подогрев картера на инверторе — инверторный компрессор работает в плавном диапазоне, но при низких температурах масло всё равно густеет. Подогрев картера обеспечивает смазку при запуске и предотвращает сухой пуск;
• Электропитание зимнего комплекта — подогрев дренажа и картера потребляют дополнительную электроэнергию (суммарно 50–110 Вт). Проверяется сечение силового кабеля и номинал автомата защиты — дополнительная нагрузка должна быть учтена;
• Функция Defrost — кондиционер Ishimatsu AVK-09I оснащён интеллектуальной разморозкой Defrost, которая автоматически удаляет наледь с наружного блока. Зимний комплект дополняет эту функцию, обеспечивая бесперебойный отвод конденсата.

Функции и режимы

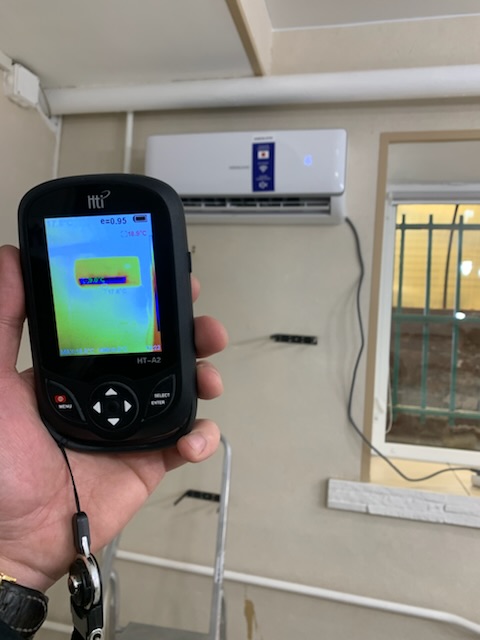

После монтажа кондиционер тестируется во всех режимах:

• Охлаждение — замер разницы температур на входе и выходе — 8–12 °C;
• Обогрев — проверка функции Anti-Cold-Air (вентилятор не запускается до прогрева теплообменника), работа до -15 °C с зимним комплектом;
• Вентиляция — 4 скорости вентилятора;
• Осушение — режим независимого осушения, влагоудаление 0,6 л/ч;
• Турбо — максимальная производительность;
• Ночной режим (Sleep) — плавное изменение температуры, снижение уровня шума до 20 дБ;
• iFeel — датчик температуры в пульте ДУ;
• Таймер — автоматическое включение/выключение;
• Авторестарт — восстановление настроек после отключения питания;
• Самоочистка — осушка испарителя после выключения;
• Самодиагностика — проверка отсутствия активных кодов ошибок;
• Разморозка Defrost — интеллектуальная очистка наружного блока от наледи;
• Жалюзи 4D — горизонтальная и вертикальная регулировка направления потока;
• Проверка зимнего комплекта — проверка работы подогрева дренажа и картера, замер потребляемого тока.

Монтаж в кирпичном доме 1957 года в историческом центре

Кирпичный дом в Малом Предтеченском переулке — здание 1957 года постройки в историческом центре Москвы. Особенности монтажа:

• Бурение кирпичной стены — кирпич бурится легче бетона, но алмазная коронка всё равно рекомендуется для чистого отверстия без сколов;
• Крепление кронштейнов — анкерные болты М10–М12 заглубляются в кирпичную кладку минимум на 80–100 мм. Кирпичная кладка держит анкеры надёжнее, чем панель;
• Фасад исторического здания — при установке наружного блока на фасаде учитывается эстетика. Кронштейны и блок размещаются максимально незаметно, дренаж выводится в сторону, не портящую внешний вид фасада;
• Высота потолков 3,00 м — увеличенная высота потолков позволяет установить внутренний блок с достаточным отступом от потолка, обеспечивая циркуляцию воздуха;
• Один подъезд, 6 этажей — альпинист поднимается на крышу или спускается из окна верхнего этажа. При согласовании с УК ГБУ «Жилищник Пресненского района» учитывается доступ на кровлю.

Стоимость монтажа

Цены по московскому рынку на сентябрь 2026 года:

Комплекс «монтаж с альпинистом + зимний комплект» — от 16 500 ₽.

Согласование с управляющей компанией

Перед проведением высотных работ в кирпичном доме на Малый Предтеченский пер. д.4 необходимо согласование с ГБУ «Жилищник Пресненского района». Для согласования предоставляется:

• Удостоверение промышленного альпиниста;
• Гарантийное письмо от подрядчика;
• Наряд-допуск на высотные работы;
• Договор подряда;
• Сертификаты на альпинистское снаряжение.

Компания «МонтажМастер» предоставляет все необходимые документы.

Почему монтаж должны выполнять специалисты

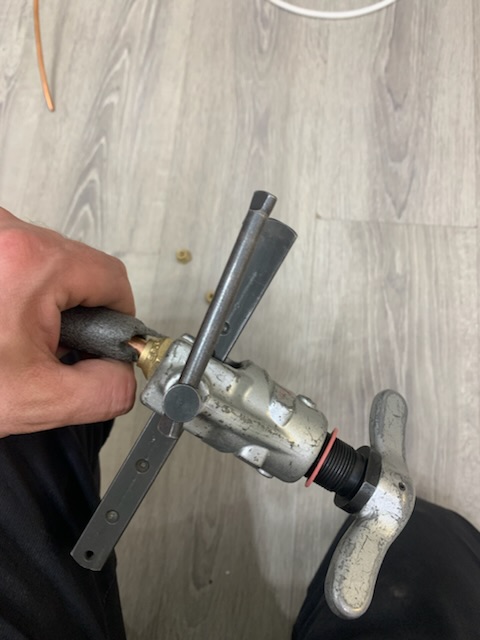

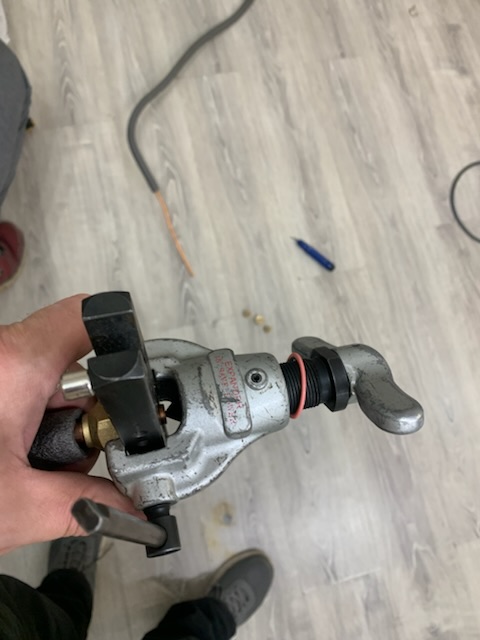

• Профессиональный инструмент — перфоратор с алмазной коронкой, труборез, вальцовочный набор, динамометрический ключ, вакуумный насос, манометрический коллектор для R410A, электронный течеискатель. Без этих инструментов качественный монтаж инверторной сплит-системы невозможен;
• Вакуумирование — критически важно для инверторных моделей с компрессором GMCC (Toshiba). Остаточная влага разрушает компрессор. Вакуумирование — не менее 15 минут;
• Динамометрический ключ — затяжка гаек с точным моментом: 15–20 Нм для 1/4", 30–40 Нм для 3/8". Перетяжка — срыв резьбы. Недотяжка — утечка фреона;
• Высотные работы — монтаж наружного блока на фасаде 6-этажного дома в историческом центре Москвы. Промышленный альпинист с удостоверением и сертифицированным снаряжением;
• Зимний комплект — установка подогрева дренажа и картера требует работы с электропитанием 220 В на наружном блоке. Нагревательные кабели и пластины должны быть правильно установлены, заизолированы и подключены. Ошибки приводят к короткому замыканию или недостаточному нагреву;
• Гарантия — производитель Ishimatsu даёт гарантию 5 лет на оборудование при условии профессионального монтажа с оформленным актом. Самостоятельный монтаж аннулирует гарантию;
• Экономия — правильный монтаж предотвращает утечку фреона (от 1 500 ₽ на дозаправку), замену инверторного компрессора (от 15 000 ₽), протечки конденсата. Зимний комплект продлевает срок службы компрессора и позволяет использовать кондиционер для обогрева круглый год.
