Монтаж кондиционера Chigo CU-25H3A-881BY5
Монтаж кондиционера Chigo CU-25H3-A881BY5
Chigo CU-25H3-A881BY5 — настенная неинверторная сплит-система мощностью 2,3 кВт (9000 BTU) для помещений площадью до 25–26 м². Бренд Chigo — один из крупнейших производителей климатической техники в Китае, компрессор — GMCC (Toshiba), хладагент — R410A. Модель оснащена функциями Turbo, ночного режима, самодиагностики, авторестарта, антикоррозийным покрытием теплообменника Golden Fin, ионизатором и системой против образования льда. Уровень шума внутреннего блока — от 31 дБ(А), расход воздуха — 400 м³/ч, максимальная длина трассы — 15 м. Оптимальный выбор для спальни, кухни или небольшой гостиной.
Технические характеристики Chigo CU-25H3-A881BY5
| Параметр | Значение |
|---|---|
| Тип | настенная сплит-система, on/off |
| Обслуживаемая площадь | до 25–26 м² |
| Холодопроизводительность | 2,3 кВт (9000 BTU) |
| Теплопроизводительность | 2,3 кВт |
| Потребляемая мощность (охлаждение) | 0,78 кВт |
| Потребляемая мощность (обогрев) | 0,70 кВт |
| Класс энергоэффективности | C (EER 2,95, COP 3,29) |
| Хладагент | R410A |
| Уровень шума внутреннего блока | 31–37 дБ(А) (3 скорости) |
| Уровень шума наружного блока | 49–51 дБ(А) |
| Расход воздуха | 400 м³/ч |
| Количество скоростей вентилятора | 3 |
| Электропитание | 220–240 В, 1 фаза, 50 Гц |
| Рабочий ток (охлаждение) | 3,4 А |
| Подключение питания | внутренний блок |
| Диаметр жидкостной трубы | 1/4″ (6,35 мм) |
| Диаметр газовой трубы | 3/8″ (9,52 мм) |
| Максимальная длина трассы | 15 м |
| Максимальный перепад высот | 5 м |
| Диапазон температур (охлаждение) | +18…+43+18…+43 °C |
| Диапазон температур (обогрев) | −7…+24−7…+24 °C |
| Габариты внутреннего блока (Ш×В×Г) | 680×252×206 мм |
| Габариты наружного блока (Ш×В×Г) | 670×430×250 мм |
| Вес внутреннего блока | 8 кг |
| Вес наружного блока | 21 кг |
| Межблочный кабель | 4×1,5 мм² |
| Силовой кабель | 3×1,5 мм² |
| Автомат защиты | 16 А |
| Компрессор | GMCC (Toshiba), неинверторный |
| Антикоррозийное покрытие | Golden Fin |
| Фильтры | предварительный, ионизатор |
| Гарантия | 3 года |
| Родина бренда | Китай |
| Страна производства | Китай |
Функции и режимы работы
Сплит-система Chigo CU-25H3-A881BY5 работает в четырёх режимах: охлаждение, обогрев, вентиляция и осушение.
Ключевые функции:
- Turbo — интенсивный режим для быстрого охлаждения или обогрева на максимальной мощности.
- Ночной режим (Sleep) — автоматическое управление температурой по фазам сна: понижение шума и плавная корректировка температуры.
- Авторестарт — восстановление настроек после сбоя электропитания.
- Самодиагностика — автоматическое определение неисправностей с выводом ошибки через индикаторы.
- Ионизатор — генерирует отрицательные ионы, нейтрализуя пыль и аллергены.
- Защита от холодных потоков — при включении на обогрев вентилятор запускается только после прогрева теплообменника.
- Антикоррозийное покрытие Golden Fin — защищает теплообменник наружного блока от коррозии.
- Система против образования льда — защита наружного блока от обмерзания в режиме обогрева.
- Таймер на 24 часа — программирование включения и отключения.
- Две точки вывода дренажа — левая и правая сторона внутреннего блока.
- Широкий диапазон напряжения — компрессор работает при напряжении от 198 до 263 В.
Где применяется
Модель CU-25H3-A881BY5 оптимальна для помещений 15–26 м²: спальни, детские, кухни, небольшие гостиные, студии, кабинеты, гостиничные номера. Неинверторный компрессор работает по принципу «включился — охладил — отключился». Широкий диапазон напряжения (198–263 В) — преимущество для районов с нестабильным электроснабжением.
Этапы монтажа сплит-системы Chigo CU-25H3-A881BY5
1. Разметка и выбор мест установки
Внутренний блок размещается на стене на расстоянии не менее 10 см от потолка и 15 см от боковой стены. Воздушный поток не должен направляться прямо на кровать, диван или рабочий стол. Отверстие для трассы бурится под наклоном вниз в сторону улицы (наружный край ниже на 5–7 мм) для естественного оттока конденсата. Наружный блок устанавливается на кронштейны под окном или на балконе — в зоне свободного доступа для обслуживания.
Внутренний блок компактен (680×252×206 мм) и весит 8 кг — один из самых лёгких блоков в классе 9000 BTU. Монтажная пластина выравнивается по уровню строго горизонтально.
2. Крепление монтажной пластины
Пластина прикладывается к стене в соответствии с положением отверстия для трассы, выравнивается по уровню и крепится дюбель-гвоздями минимум в 5–6 точках. Для кирпичных и бетонных стен — анкерные крепления. Пластина должна плотно прилегать к стене.
3. Бурение отверстия и штробление
Пробивается сквозное отверстие диаметром 65 мм. При скрытом монтаже в штробу прокладываются медные трубы, дренажный шланг и межблочный кабель. Размеры штробы — 50–60 мм в ширину и глубину. В отверстие вставляется защитная манжета.

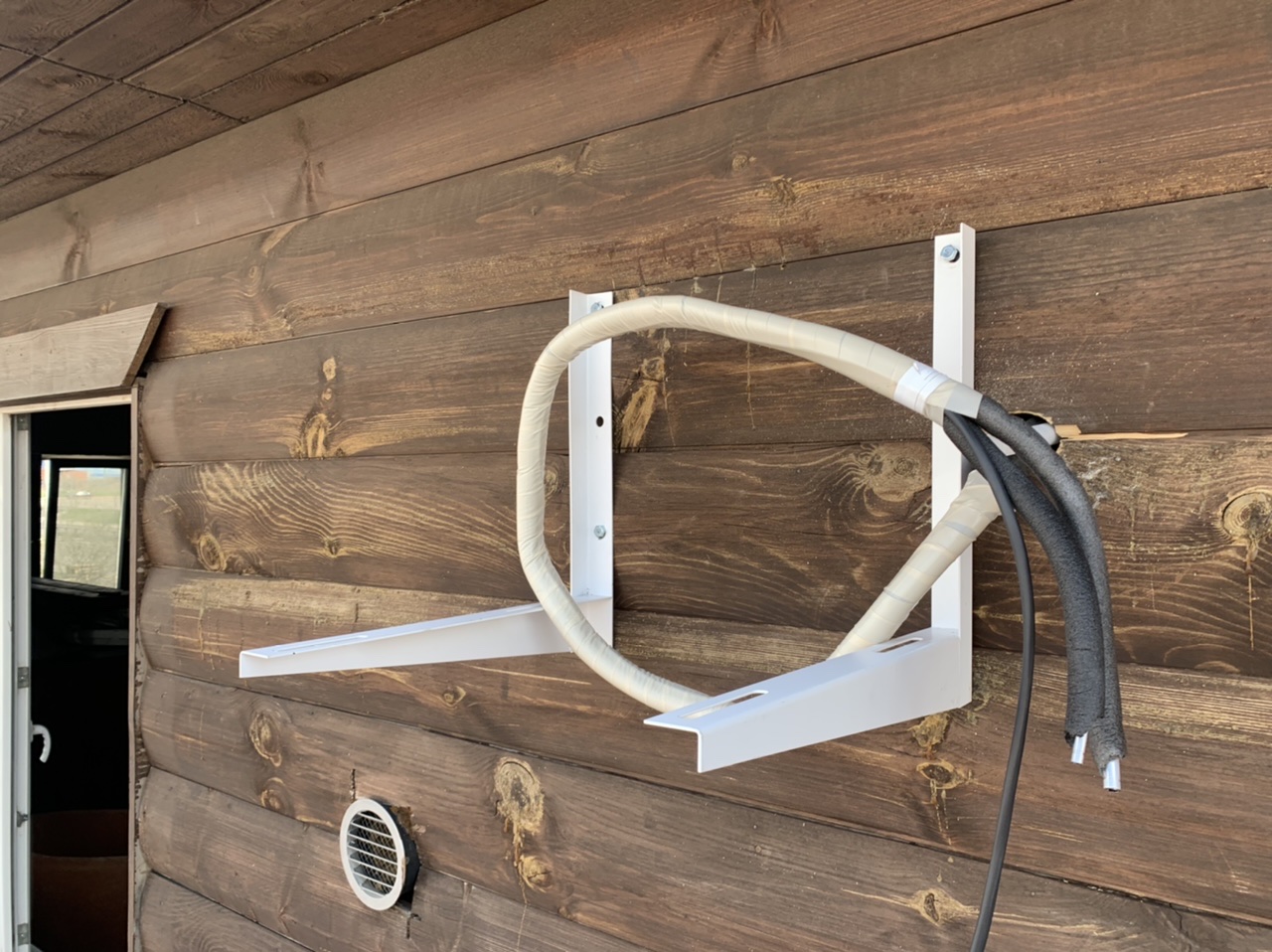

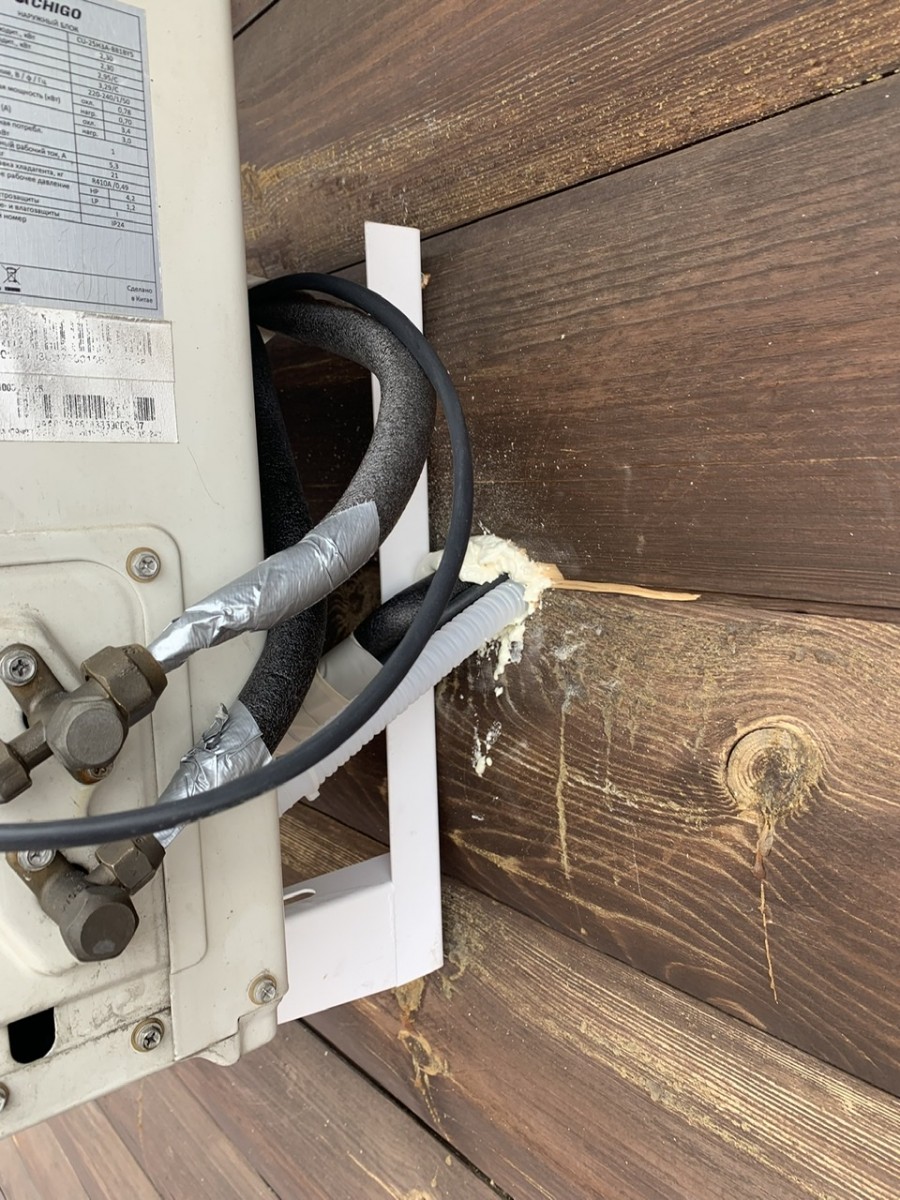

4. Прокладка фреоновой трассы
Используются медные трубы двух диаметров: жидкостная — 1/4″ (6,35 мм), газовая — 3/8″ (9,52 мм). На каждую трубу надевается теплоизоляция толщиной не менее 9 мм — без зазоров. Изгибы выполняются трубогибом с радиусом не менее 5 диаметров. Трубы отрезаются труборезом под углом 90°, заусенцы удаляются римером. Гайки устанавливаются до развальцовки. Затяжка — двумя ключами: одним фиксируется штуцер, другим затягивается гайка.
Максимальная длина трассы — 15 м, перепад высот — 5 м. Заводская заправка R410A рассчитана на трассу до 5 м. При длине от 5 до 15 м требуется дозаправка из расчёта 20–30 г на метр свыше 5 м.
5. Дренаж
Дренажный шланг прокладывается с уклоном не менее 1 см на метр в сторону стока — без подъёмов и перегибов. Конденсат отводится на улицу или в канализацию (через сифон). У модели CU-25H3-A881BY5 две точки вывода дренажа — слева и справа.

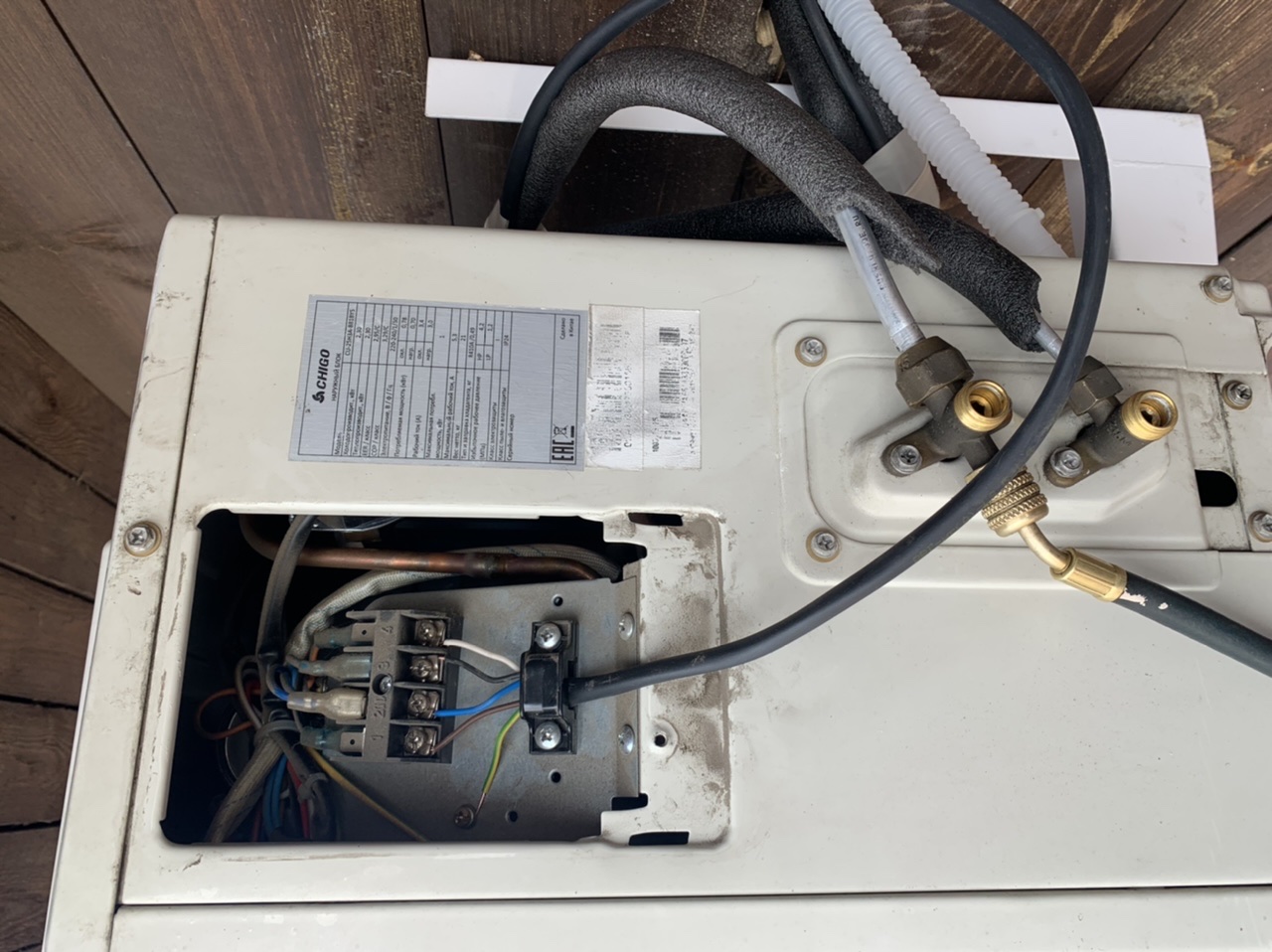

6. Электроподключение
Питание подаётся на внутренний блок. Межблочный кабель — 4×1,5 мм². Силовой кабель — 3×1,5 мм² через отдельный автомат 16 А. Электросхема нанесена на внутреннюю сторону крышки клеммной коробки.

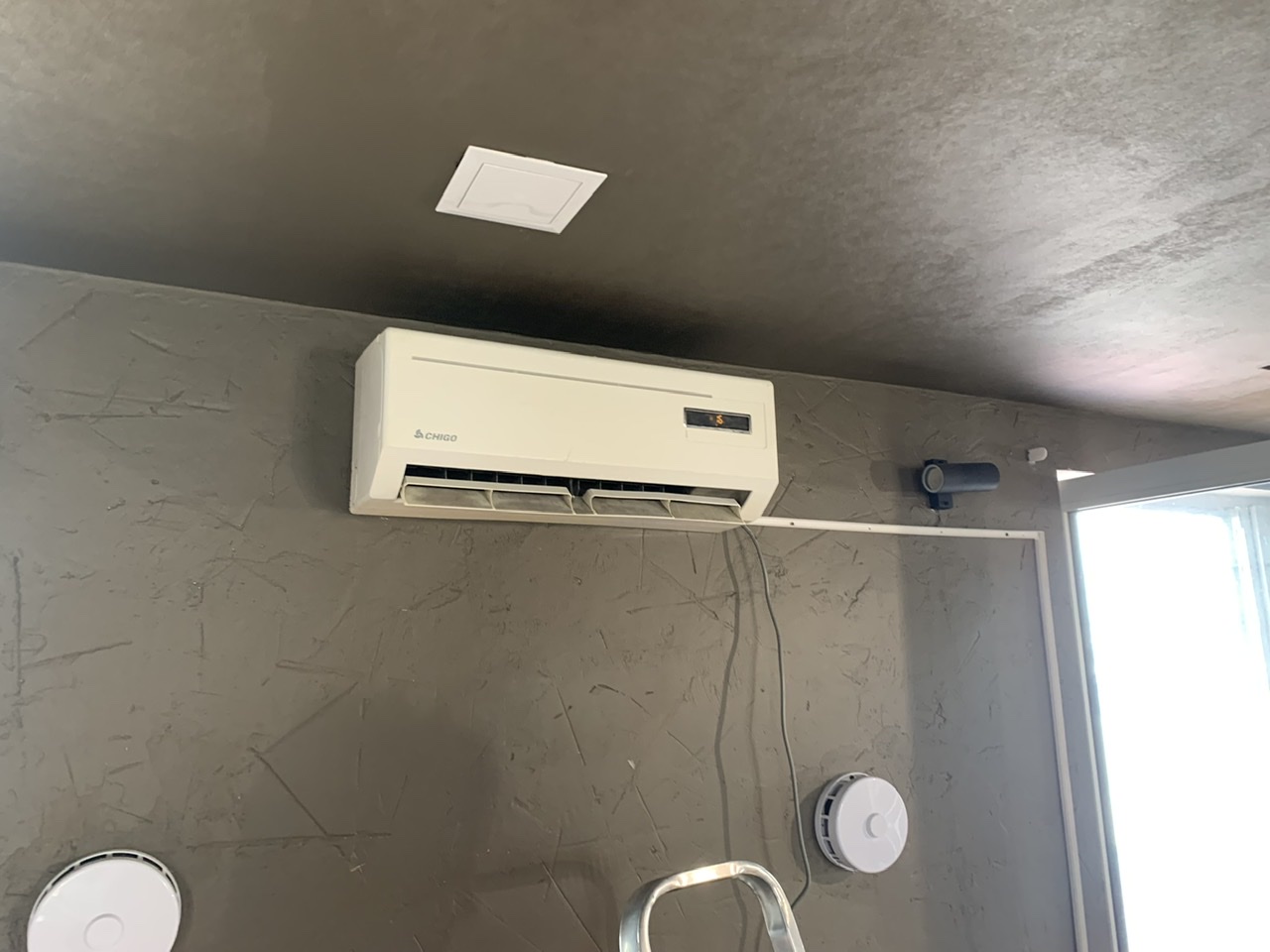

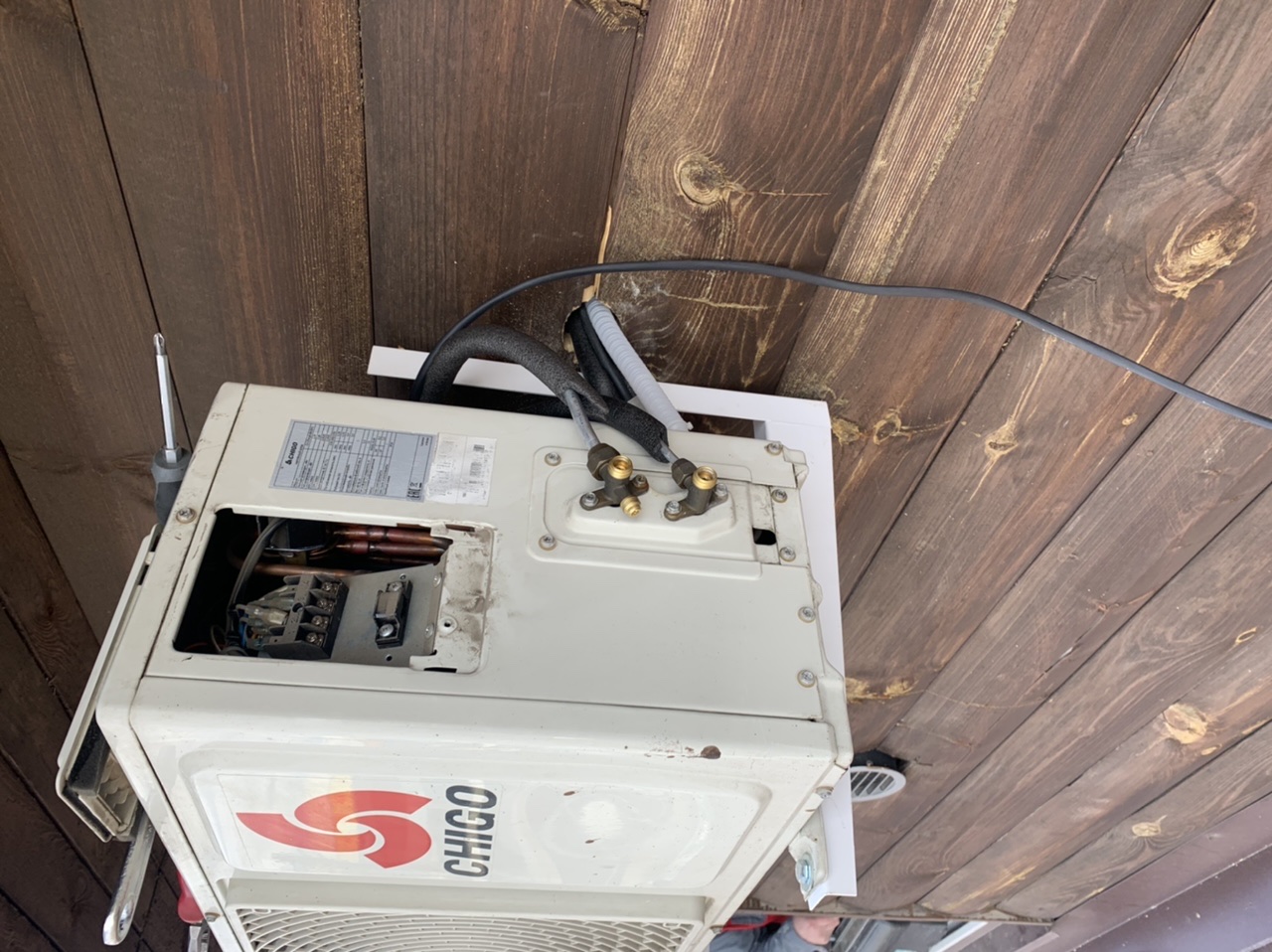

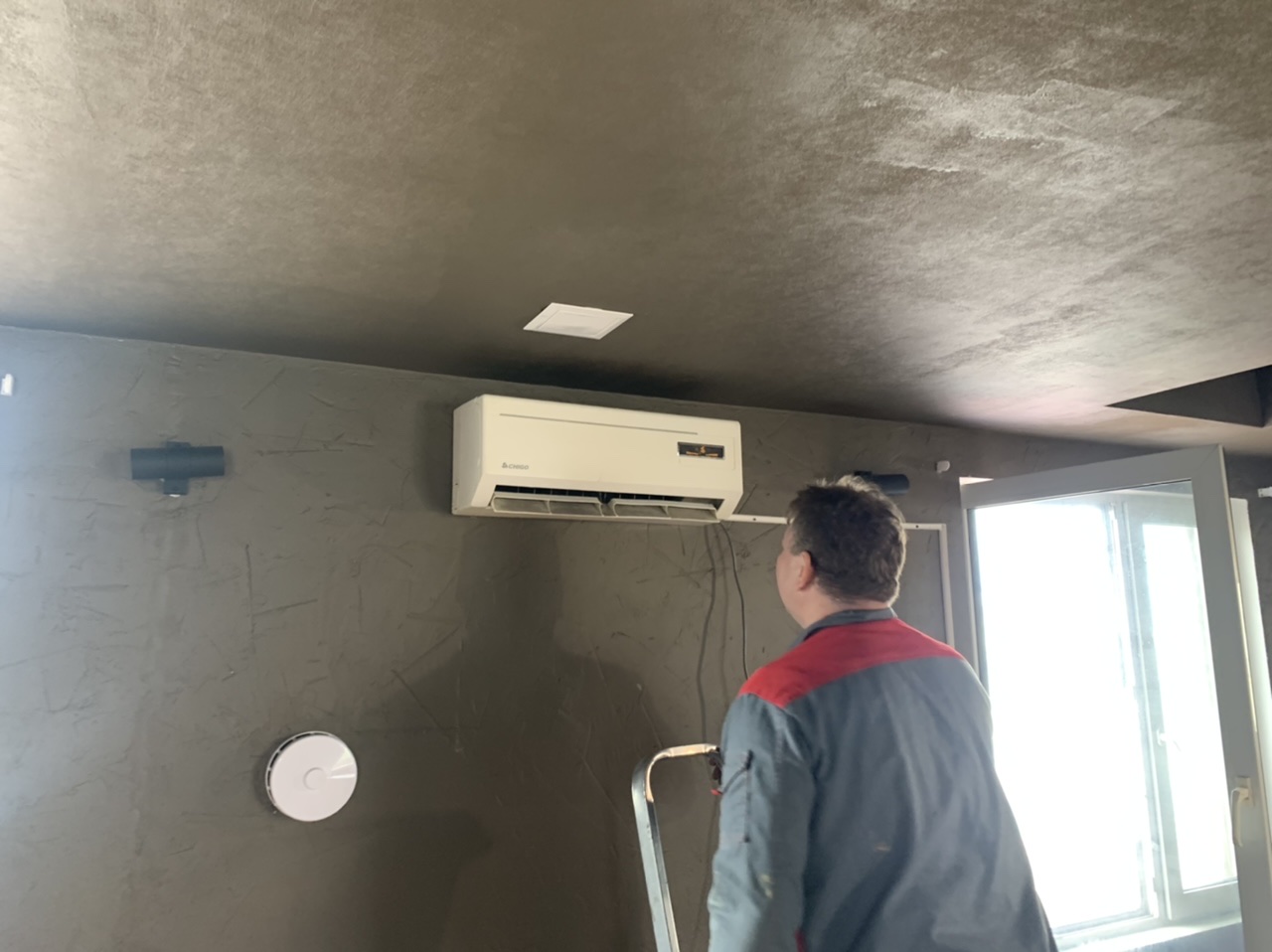

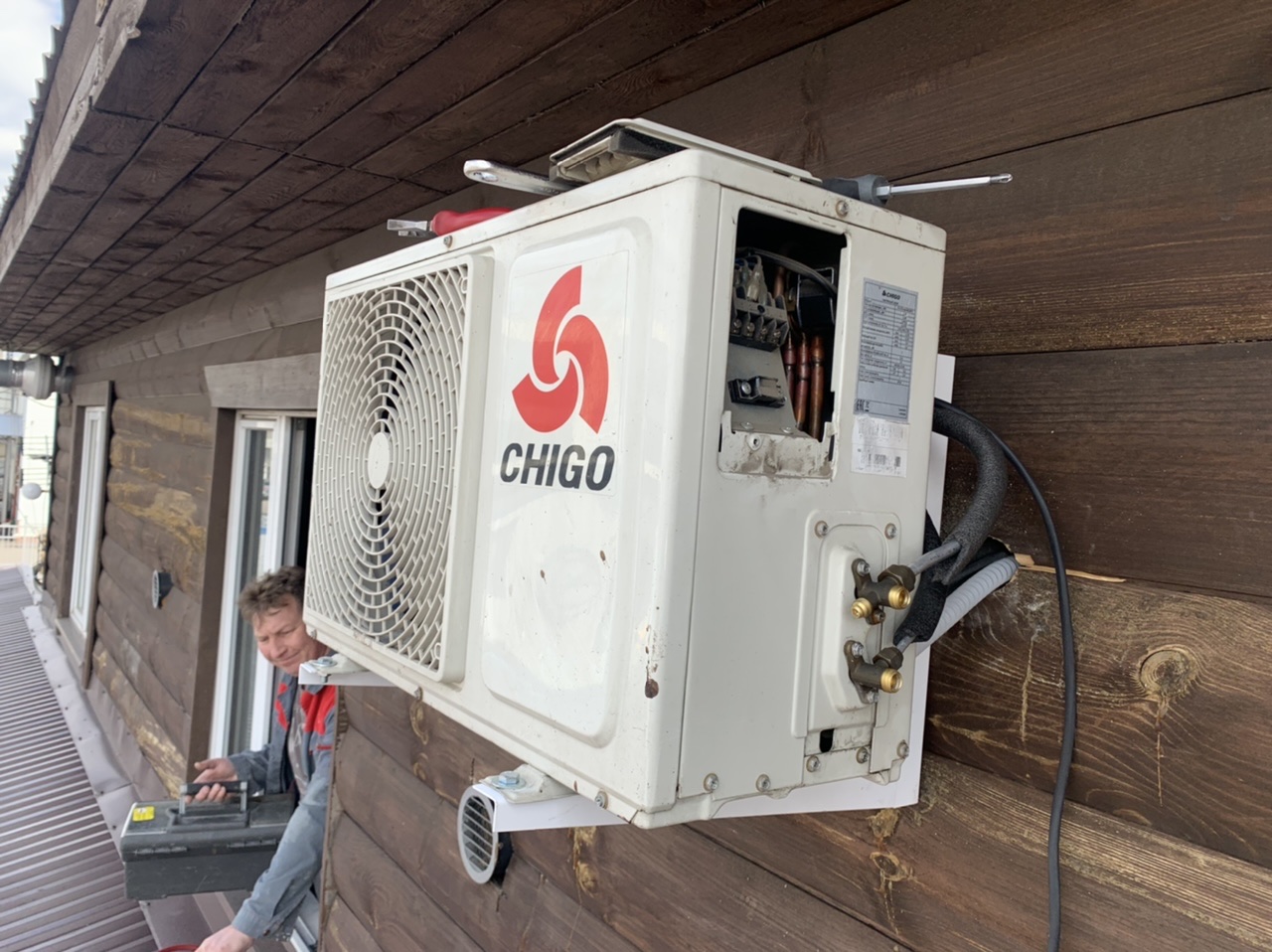

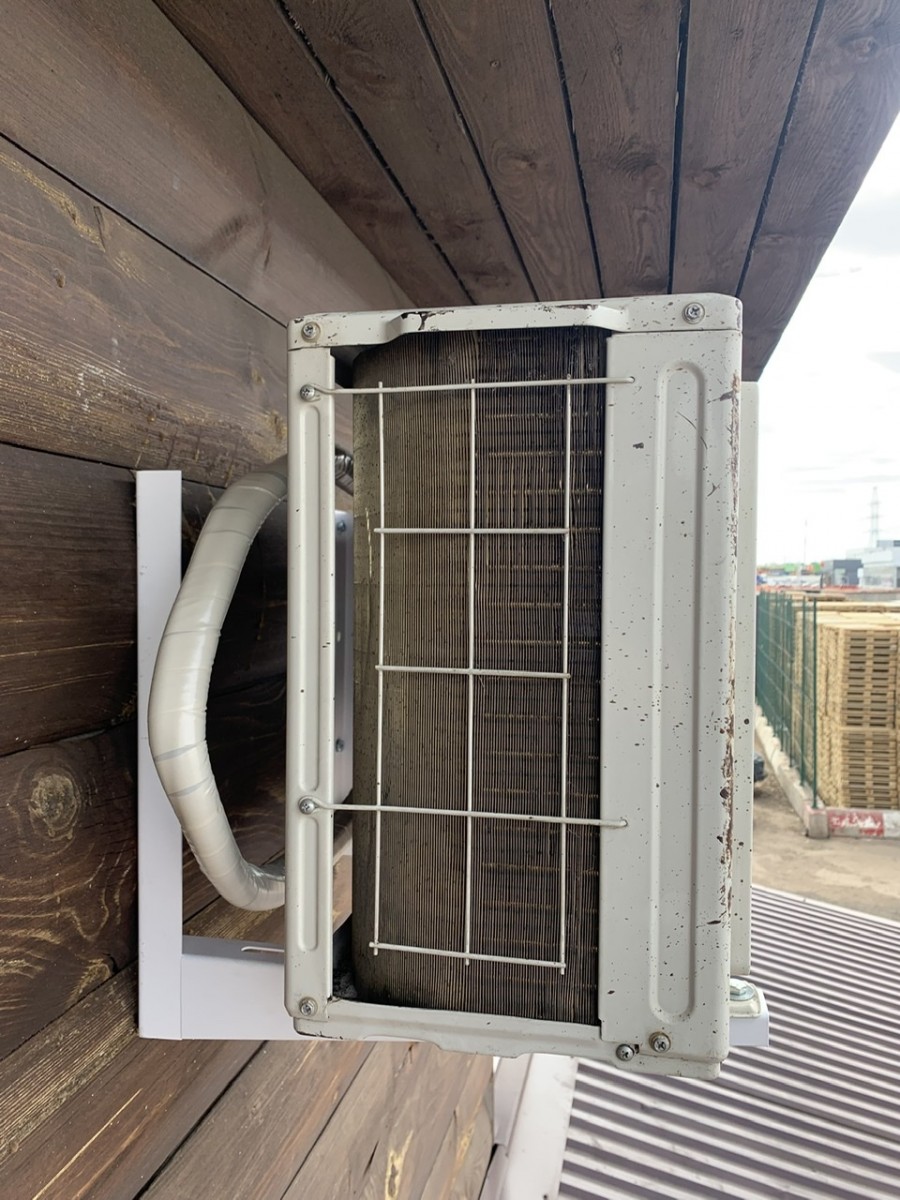

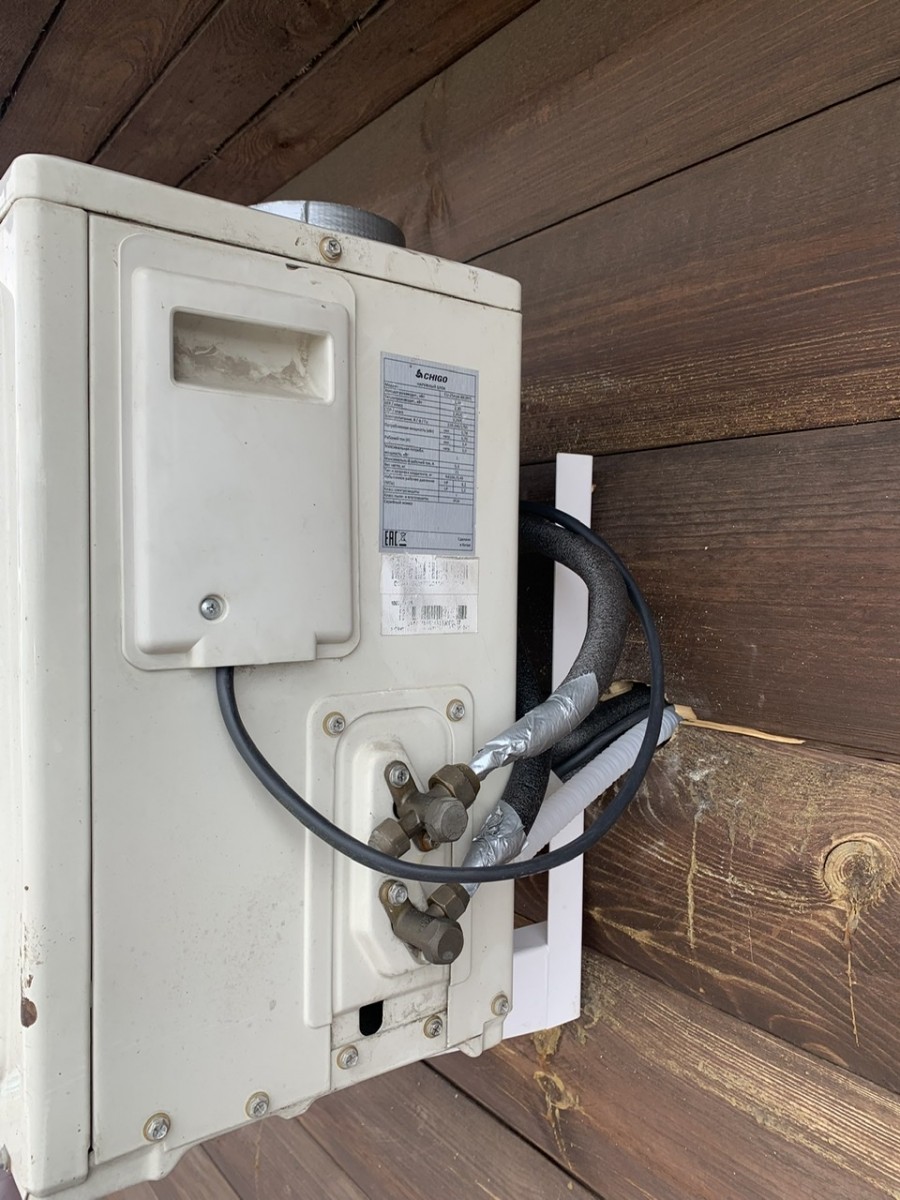

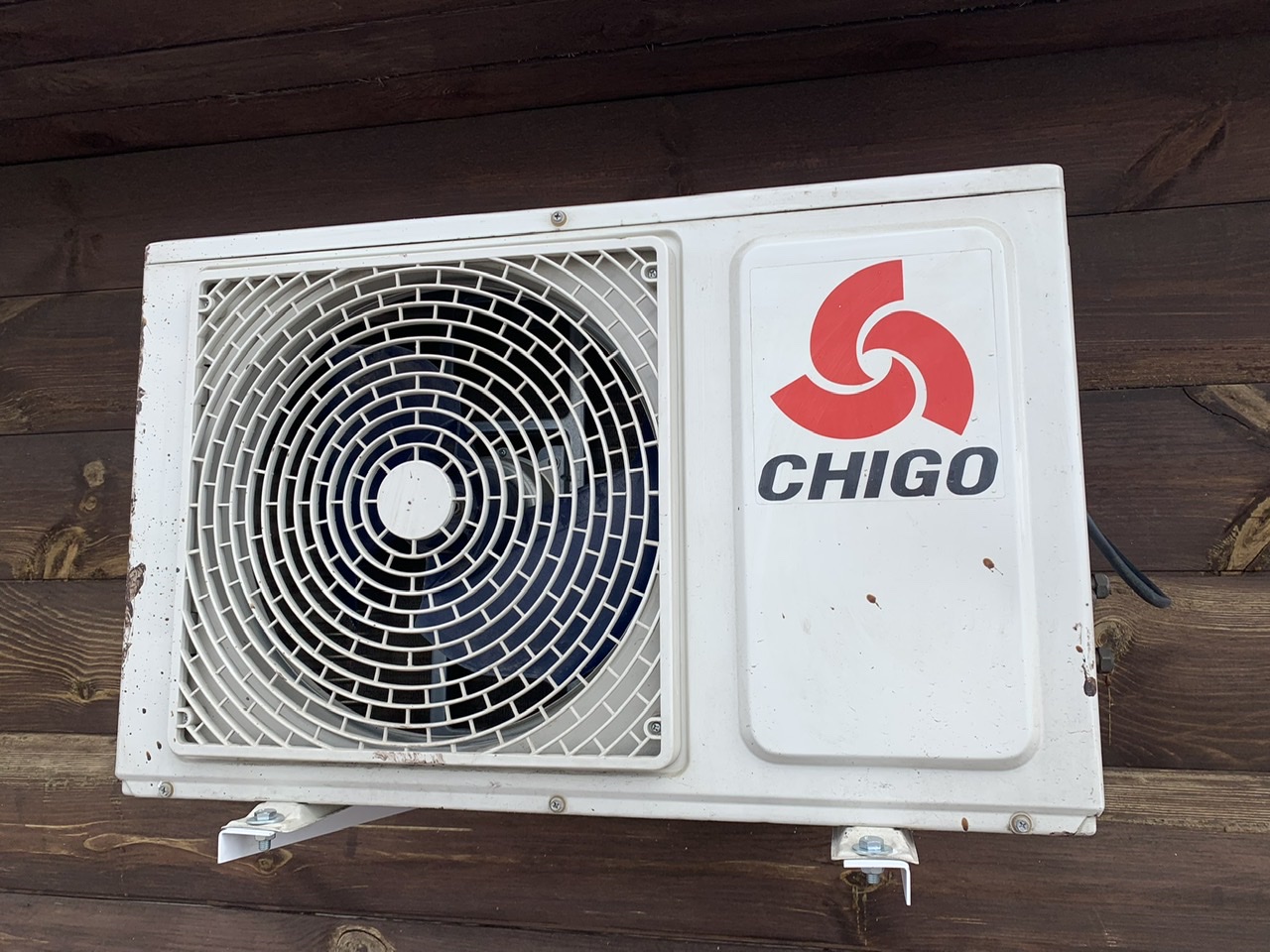

7. Установка блоков
Внутренний блок навешивается на монтажную пластину: верхняя часть — за верхний крюк, затем блок прижимается вниз до защёлкивания. Наружный блок (21 кг) устанавливается на кронштейны с виброизоляторами, подключаются трубы, кабели.

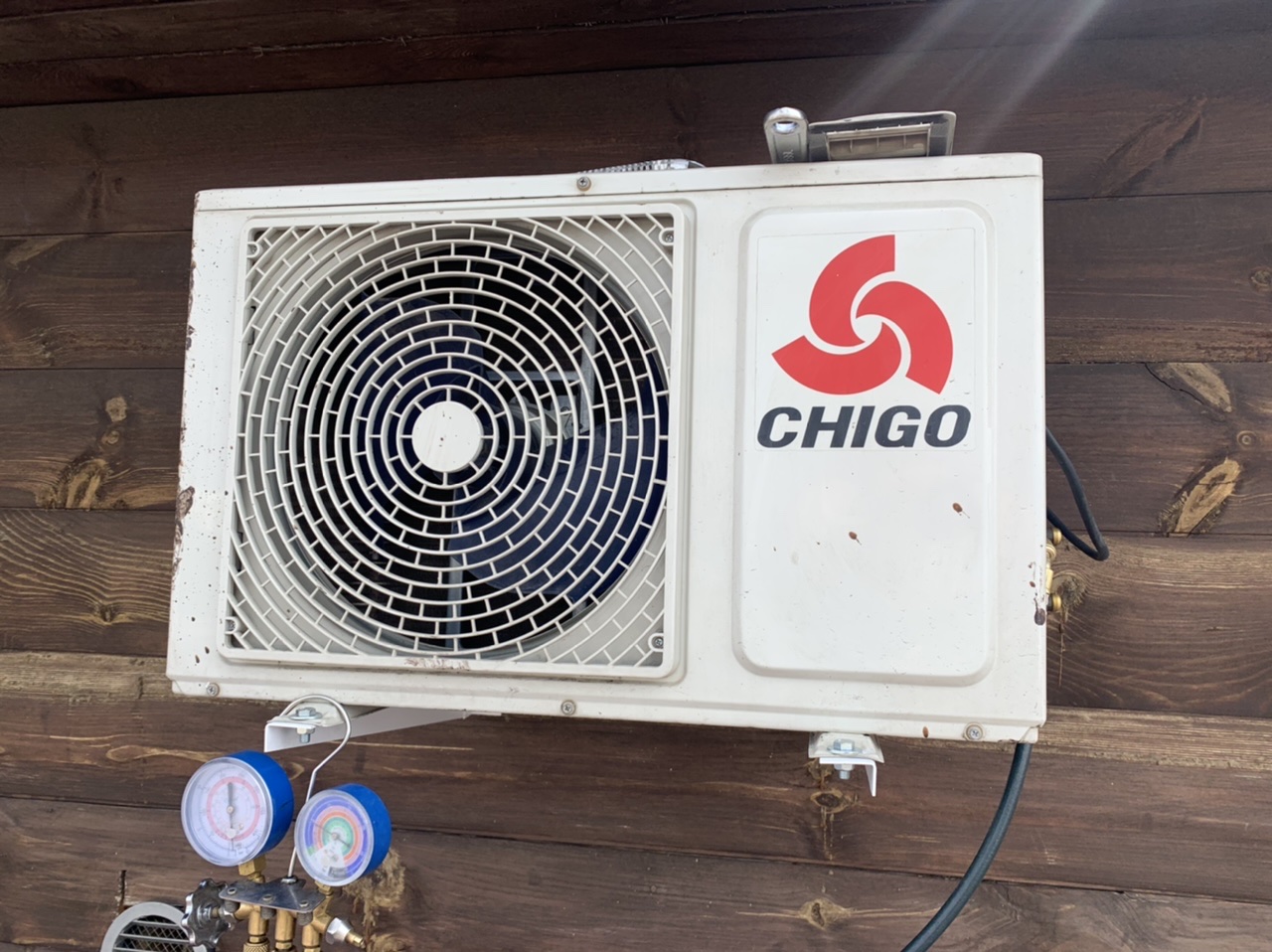

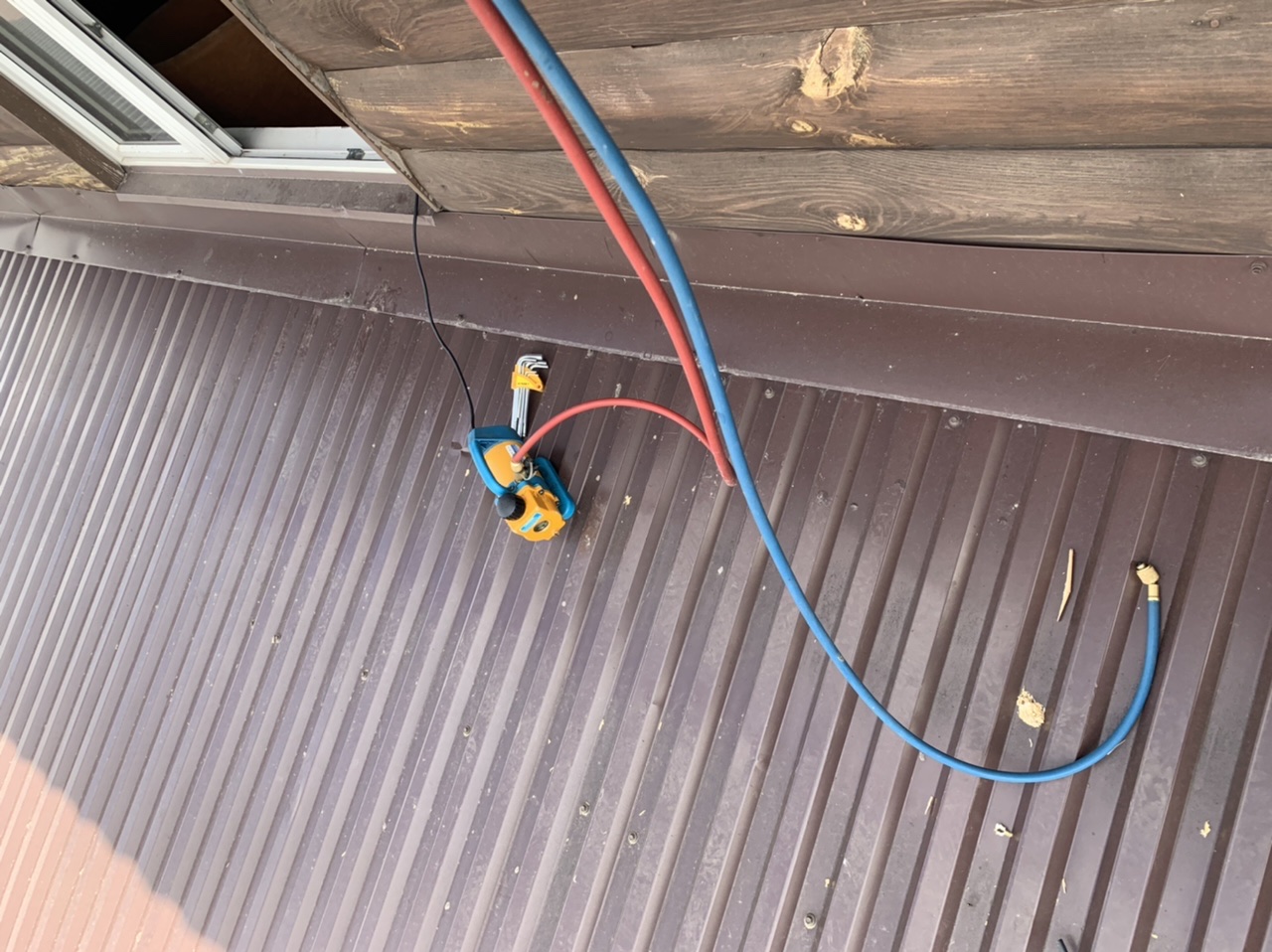

8. Вакуумирование и пуск
Вакуумным насосом откачивается воздух и влага из системы в течение 15–20 минут. После отключения насоса стрелка манометра должна оставаться на отметке −1−1 бар 15–20 минут — контроль герметичности. Затем открываются сервисные вентили, система заполняется R410A.
9. Тестовый запуск
Проверяется работа во всех режимах, отсутствие протечек фреона, корректность дренажа, уровень шума, реакция на пульт. Разница температур на входе и выходе — 8–12 °C. Кондиционер должен проработать не менее 20–30 минут.
Стандартный и нестандартный монтаж
Стандартный монтаж включает:
- установку внутреннего блока на монтажной пластине;
- установку наружного блока на кронштейны (до 1,8 м от земли, без альпиниста);
- фреоновую трассу с теплоизоляцией до 3–5 м;
- дренажный шланг до 2–5 м;
- межблочный кабель до 5 м;
- одно сквозное отверстие (Ø65 мм);
- подключение к существующей розетке;
- вакуумирование и пусконаладку.
Нестандартный монтаж — всё, что выходит за рамки стандартного: длина трассы более 5 м, штробление стен, работа промышленного альпиниста, демонтаж старого кондиционера, монтаж на вентилируемый фасад, дополнительные отверстия, установка зимнего комплекта.
Монтаж в два этапа
При ремонте в квартире или новостройке монтаж выполняется в два этапа:
Первый этап (черновые работы): бурение отверстия, штробление, прокладка труб с изоляцией, дренажа и кабеля, установка наружного блока, вакуумирование и консервация трассы.
Второй этап (после чистовой отделки): установка монтажной пластины, навешивание внутреннего блока, подключение к трассе, подключение питания, дозаправка фреоном (при необходимости), тестовый запуск.
Актуальные цены на монтаж в Москве (2026)
Цены на установку сплит-систем 9000 BTU в Москве варьируются от 12 900 до 25 000 ₽ в зависимости от того, где куплен кондиционер, и перечня включённых работ.
Базовый монтаж
| Услуга | Стоимость |
|---|---|
| Стандартный монтаж 9000 BTU (при покупке кондиционера у установщика) | от 12 900 – 15 599 ₽ |
| Стандартный монтаж 9000 BTU (кондиционер куплен в другом месте) | от 15 900 – 17 990 ₽ |
| Премиум-монтаж (усиленные материалы, расширенный комплект) | от 20 000 – 25 000 ₽ |
| Срочный монтаж (в день обращения) | +1 500 – 3 000 ₽ к стоимости |
| Сезонная надбавка (май–август) | +10–15% к стоимости |
В базовую стоимость у большинства компаний входит: монтаж блоков на кронштейны, трасса до 3–5 м (медные трубы в изоляции, дренаж, кабель), бурение одного отверстия, вакуумирование 15–25 минут, пусконаладка, инструктаж.
Дополнительные работы и материалы
| Услуга | Стоимость |
|---|---|
| Дополнительный метр трассы (сверху 3–5 м) | 800 – 1 500 ₽ / м |
| Штробление стены (бетон) | 500 – 1 000 ₽ / м |
| Штробление стены (кирпич, пеноблок) | 350 – 700 ₽ / м |
| Декоративный кабель-канал (короб) | 800 – 1 500 ₽ / м |
| Высотные работы (промышленный альпинизм) | 3 000 – 10 000 ₽ |
| Автовышка / тур | 3 000 – 6 000 ₽ |
| Дополнительное сквозное отверстие | 2 500 – 5 500 ₽ |
| Установка отдельного автомата в электрощите | 2 000 – 4 000 ₽ |
| Прокладка силового кабеля от щитка | 2 000 – 4 500 ₽ |

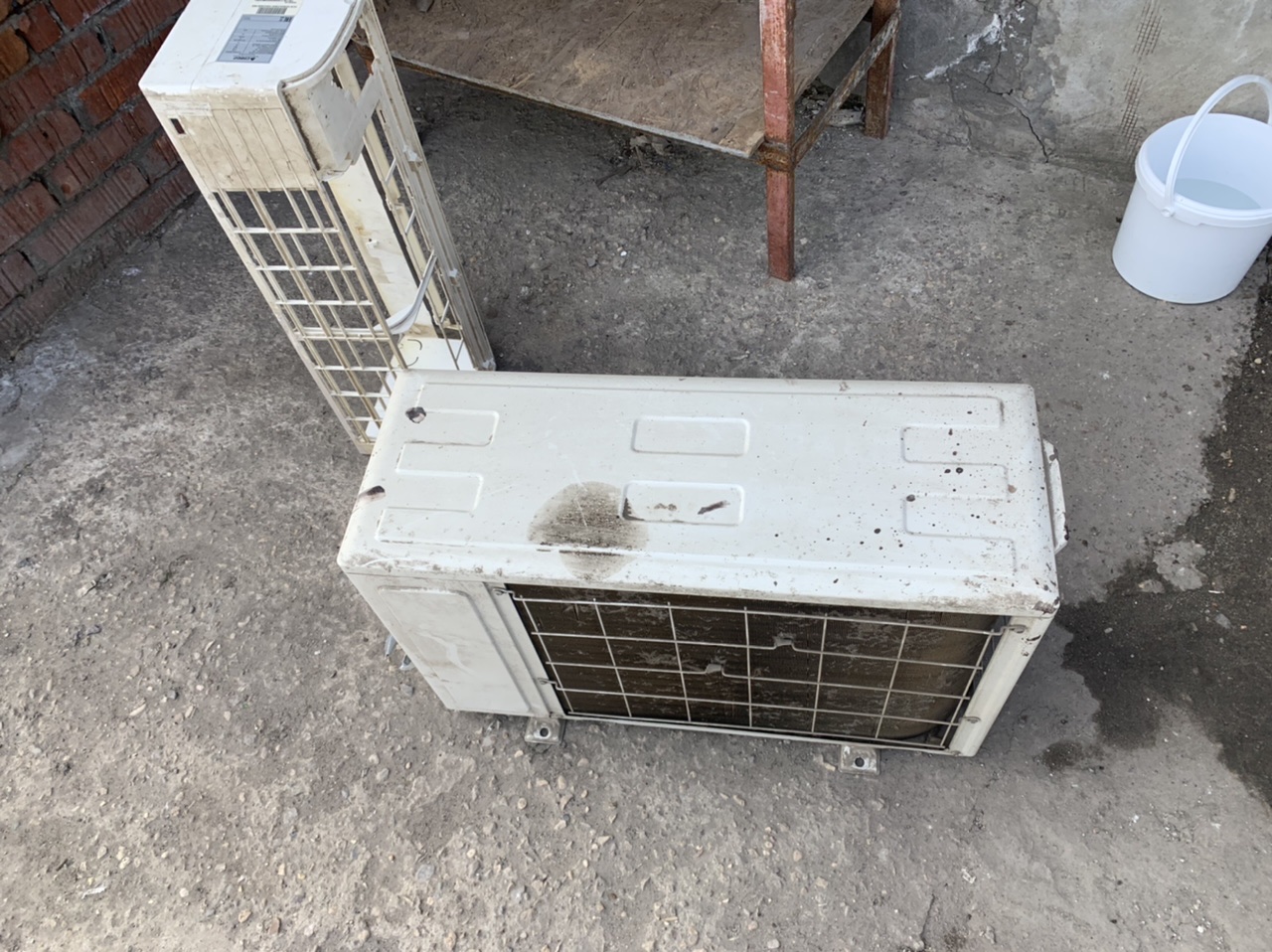

| Демонтаж старого кондиционера (07–09) | 3 200 – 6 500 ₽ |
| Зимний комплект (до −30−30 °C) | 5 000 – 8 000 ₽ |
Монтаж в два этапа
| Этап | Стоимость |
|---|---|
| Первый этап (черновой, с наружным блоком) | 8 500 – 15 000 ₽ |
| Второй этап (чистовой, внутренний блок) | 4 300 – 9 000 ₽ |
| Итого за оба этапа | 15 000 – 24 000 ₽ |
Сервисное обслуживание (ТО)
| Услуга | Стоимость |
|---|---|
| Комплексное ТО настенного кондиционера (до 2,5 кВт) | 3 000 – 6 000 ₽ |
| ТО при заказе от 2–4 шт | 3 300 – 4 000 ₽ / шт |
| Глубокая чистка с разбором блока + дезинфекция | 5 500 – 8 000 ₽ |
| Чистка внутреннего блока (отдельно) | 1 500 – 4 500 ₽ |

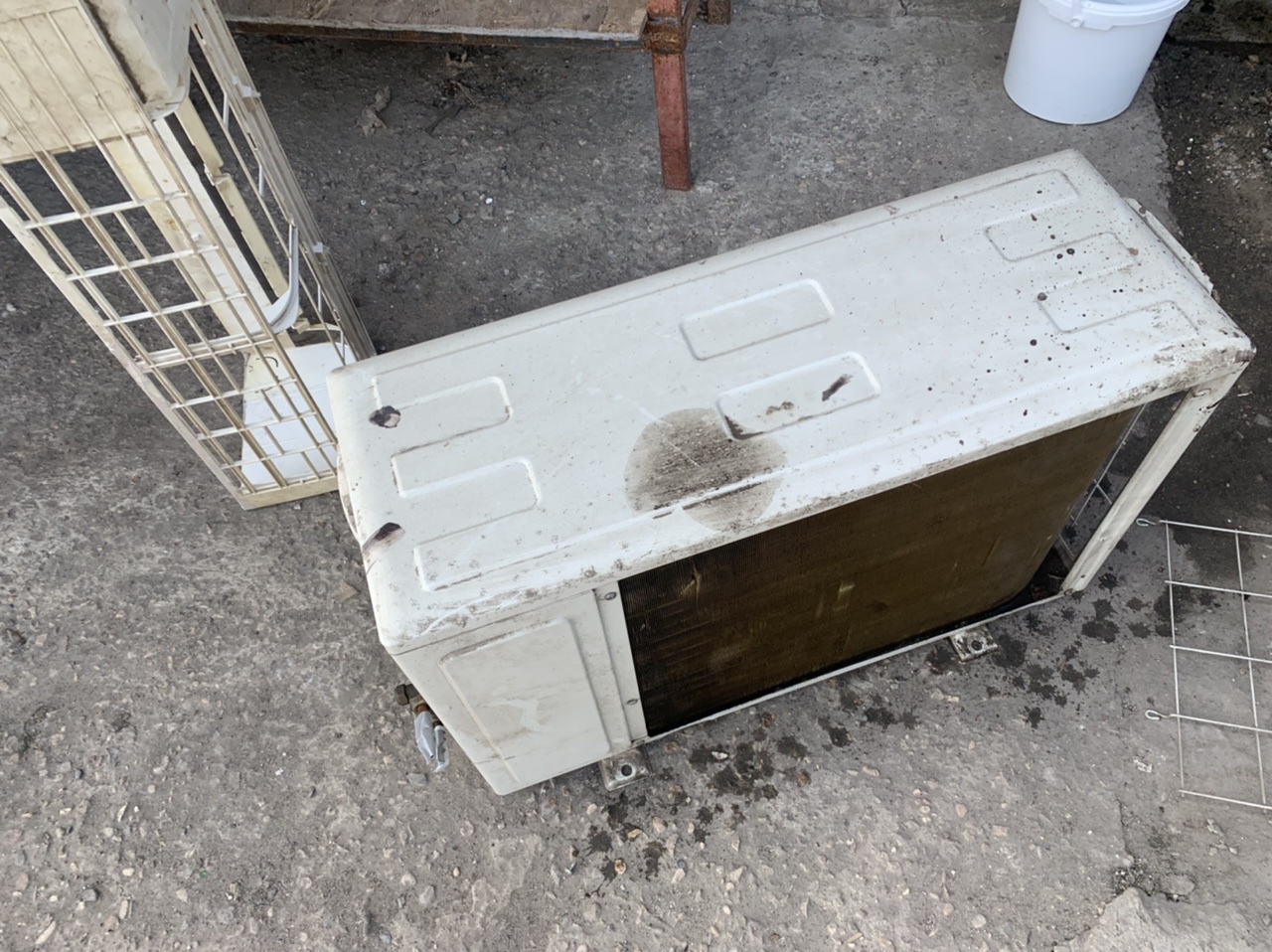

| Чистка наружного блока (отдельно) | 1 500 – 3 500 ₽ |
| Диагностика с выездом | 1 500 – 3 000 ₽ |
Заправка фреоном
| Услуга | Стоимость |
|---|---|
| Фреон R410A — стоимость хладагента | 550 – 800 ₽ / 100 г |
| Фреон R32 — стоимость хладагента | 500 – 850 ₽ / 100 г |
| Фреон R22 — стоимость хладагента | 600 – 1 000 ₽ / 100 г |
| Базовый тариф за работу | 1 300 – 2 000 ₽ |
| Дозаправка (до 300 г) | 1 500 – 3 500 ₽ |
| Полная перезаправка с вакуумированием | 3 500 – 6 500 ₽ |
| Полная заправка с поиском и устранением утечки | 6 000 – 9 000 ₽ |
Для модели 09 (заводская заправка ~600–800 г) полная перезаправка R410A обходится в среднем 5 000–6 500 ₽.
На что обратить внимание при выборе монтажника
Низкие цены — не всегда выгода. Если предлагают монтаж за 5 000–8 000 ₽ — почти всегда это «базовая» цена, в которую не входят кронштейны, бурение отверстия, материалы или трасса длиннее 3 м. Реальный чек вырастает на 50–100% уже на объекте.
Что должно входить в честную цену монтажа 9000 BTU (13 000 – 18 000 ₽):
- кронштейны под наружный блок;
- бурение одного отверстия (Ø65 мм);
- медные трубы в изоляции, дренажный шланг, межблочный кабель — до 3–5 м;
- подключение к существующей розетке или автомату;
- вакуумирование 15–25 минут;
- пусконаладка и тестовый запуск;
- гарантия на монтаж 1–3 года.
Фиксируйте цену в договоре. Окончательная стоимость должна быть согласована до начала работ — либо после бесплатного выезда замерщика, либо по телефону с детальным описанием условий.
Обслуживание кондиционера Chigo CU-25H3-A881BY5
Регулярное обслуживание продлевает срок службы и сохраняет эффективность. Рекомендуемая периодичность — 2 раза в год: весной перед сезоном охлаждения и осенью после.
Что входит в ТО:
- Чистка воздушных фильтров — промывка сетчатых фильтров, самостоятельная чистка раз в 2–3 недели.

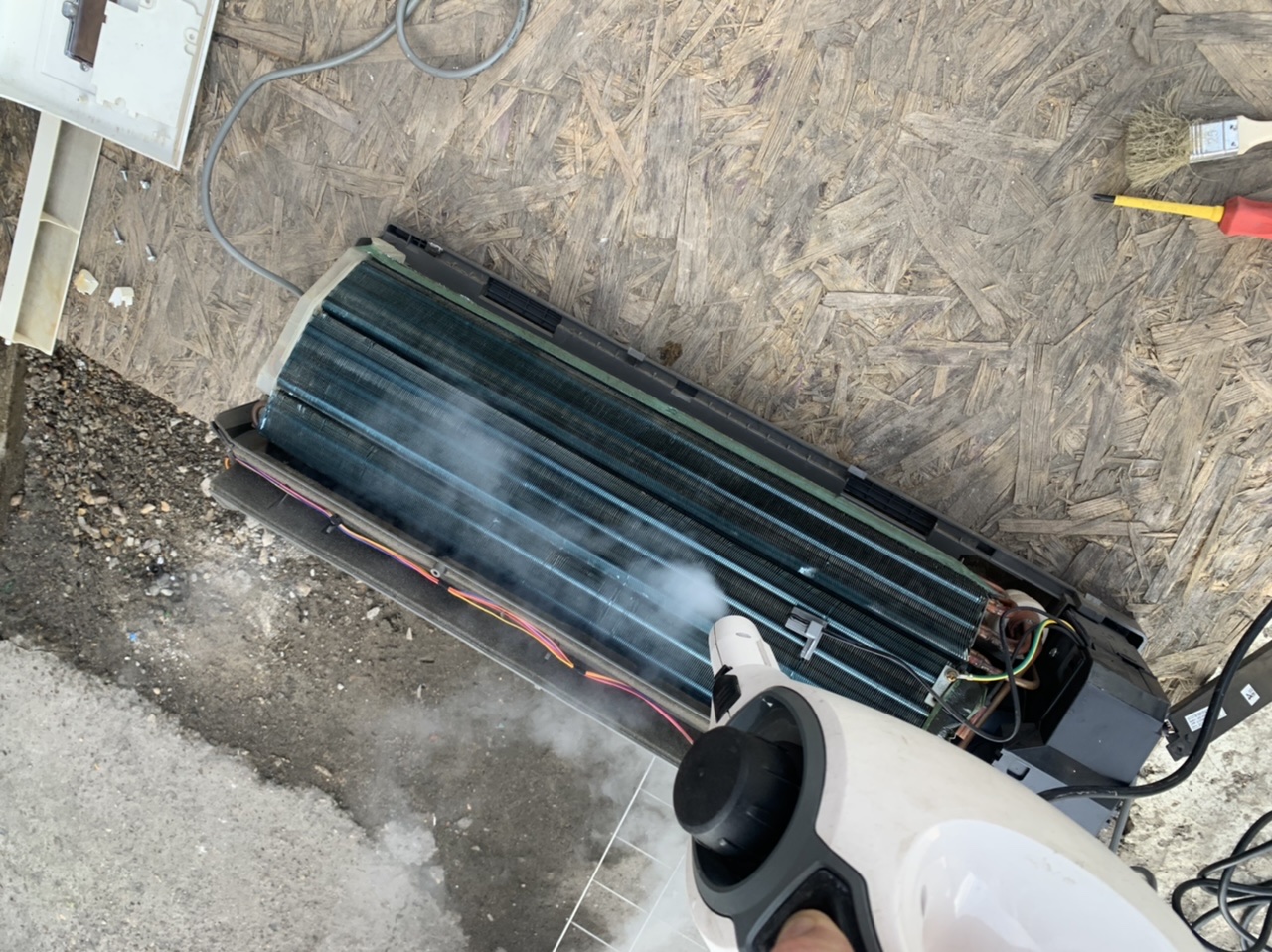

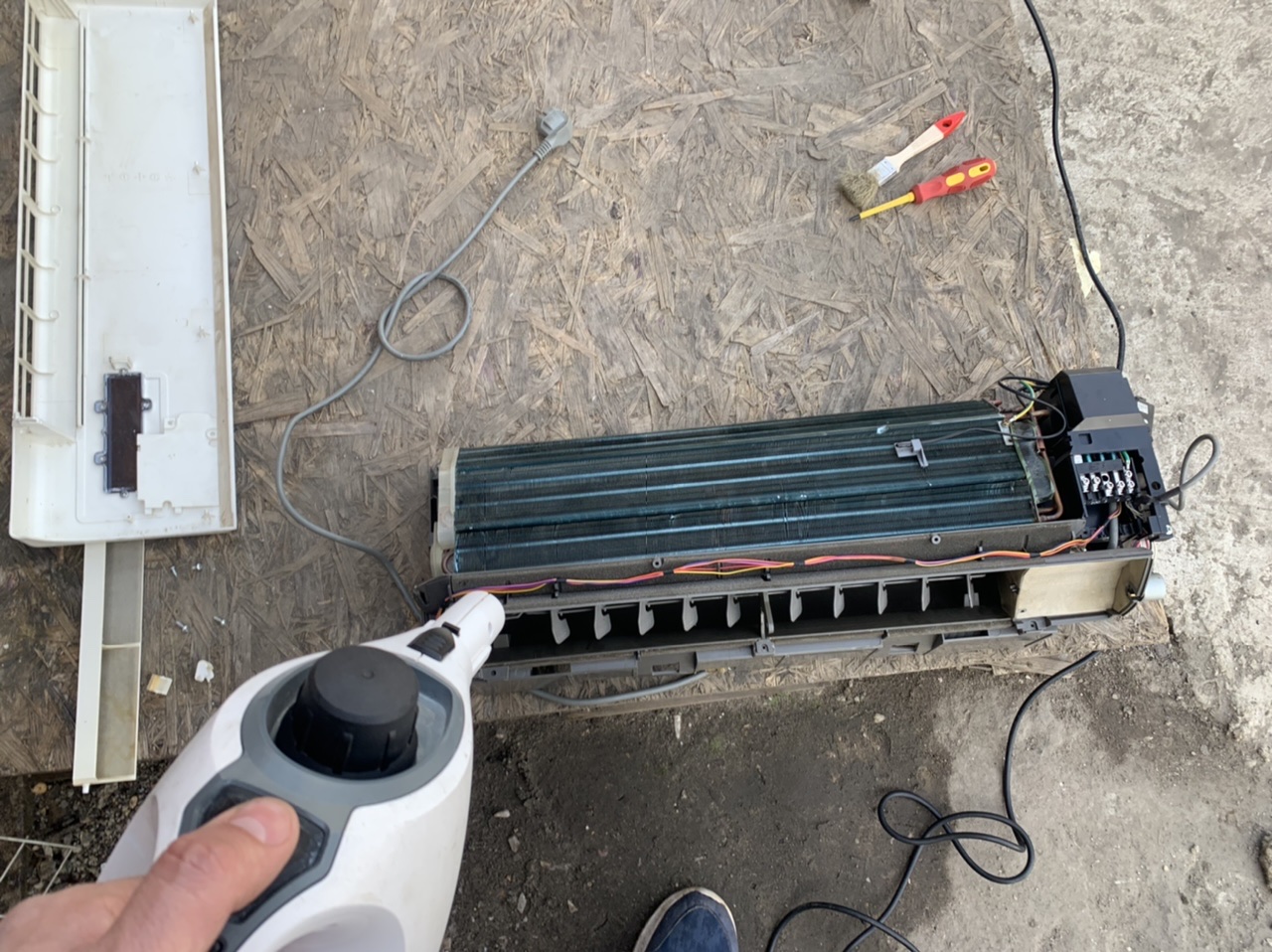

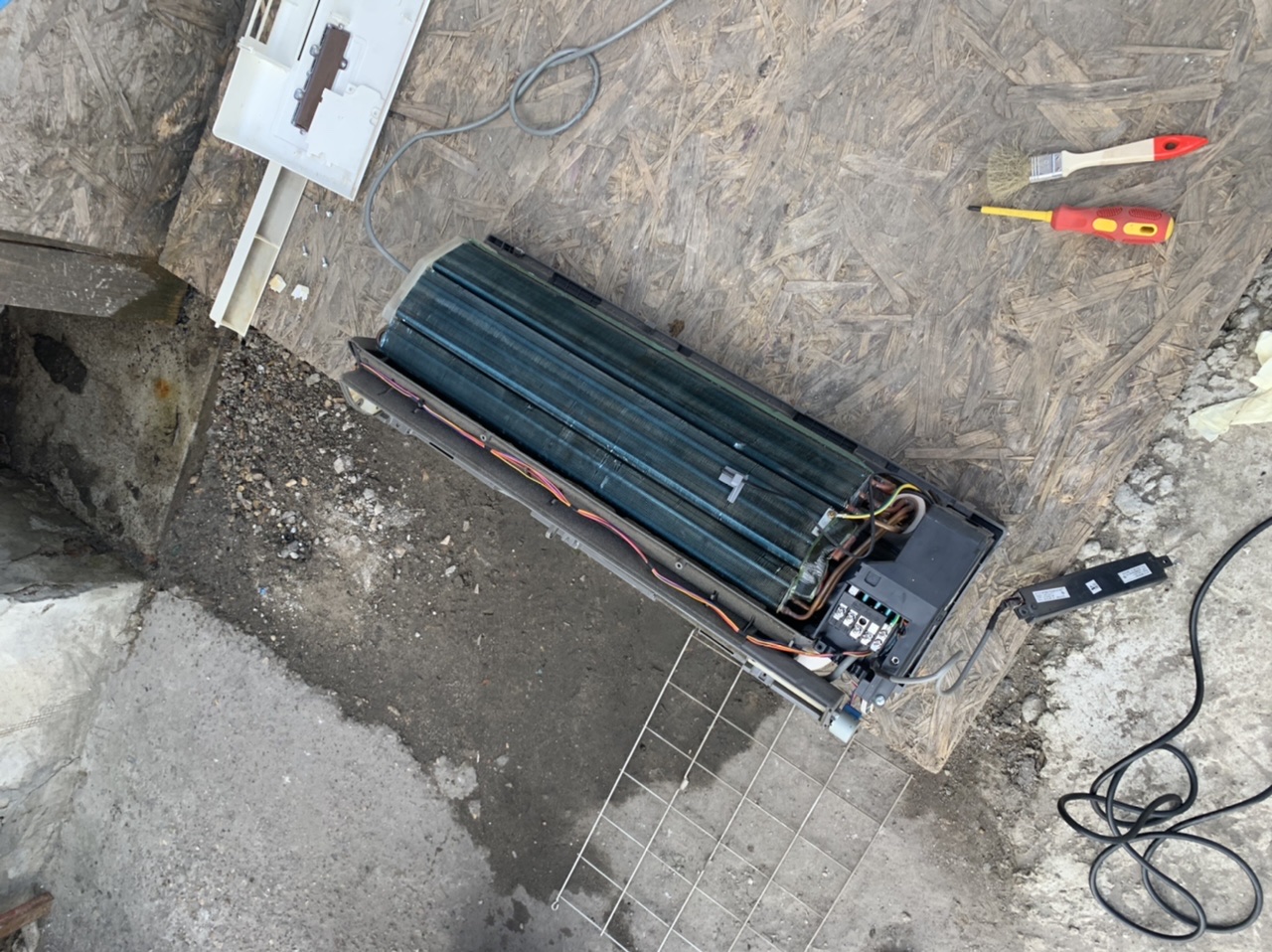

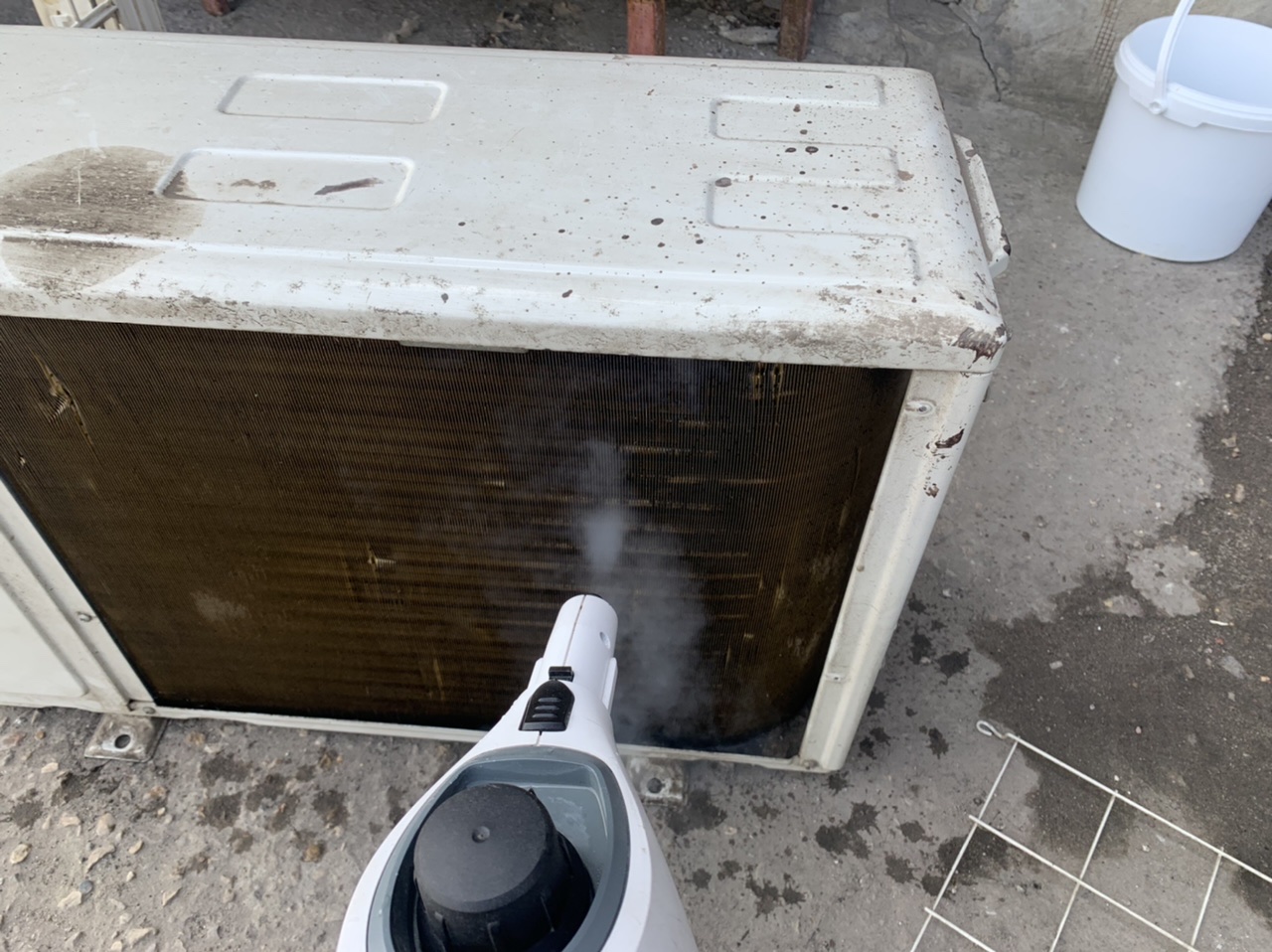

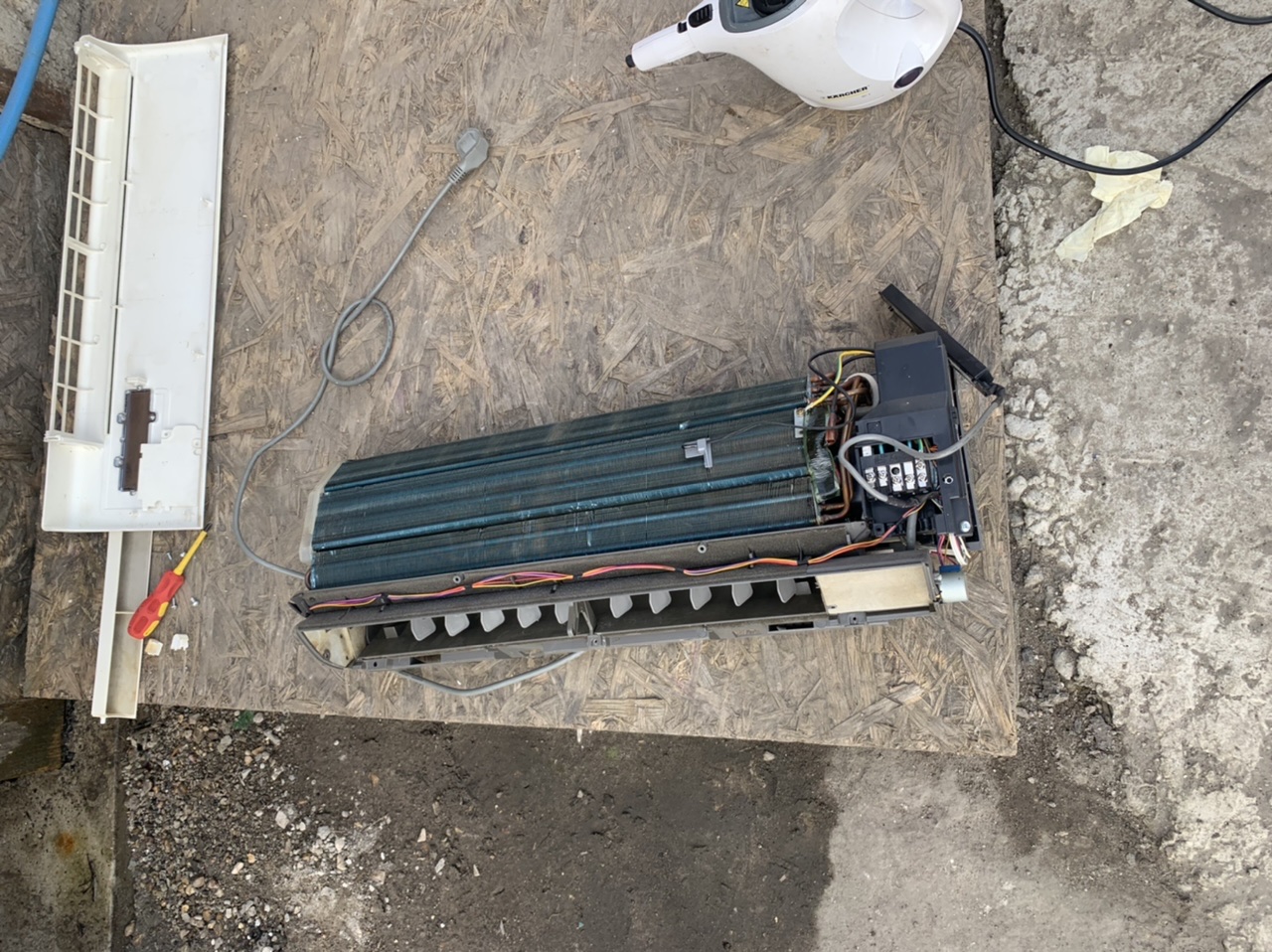

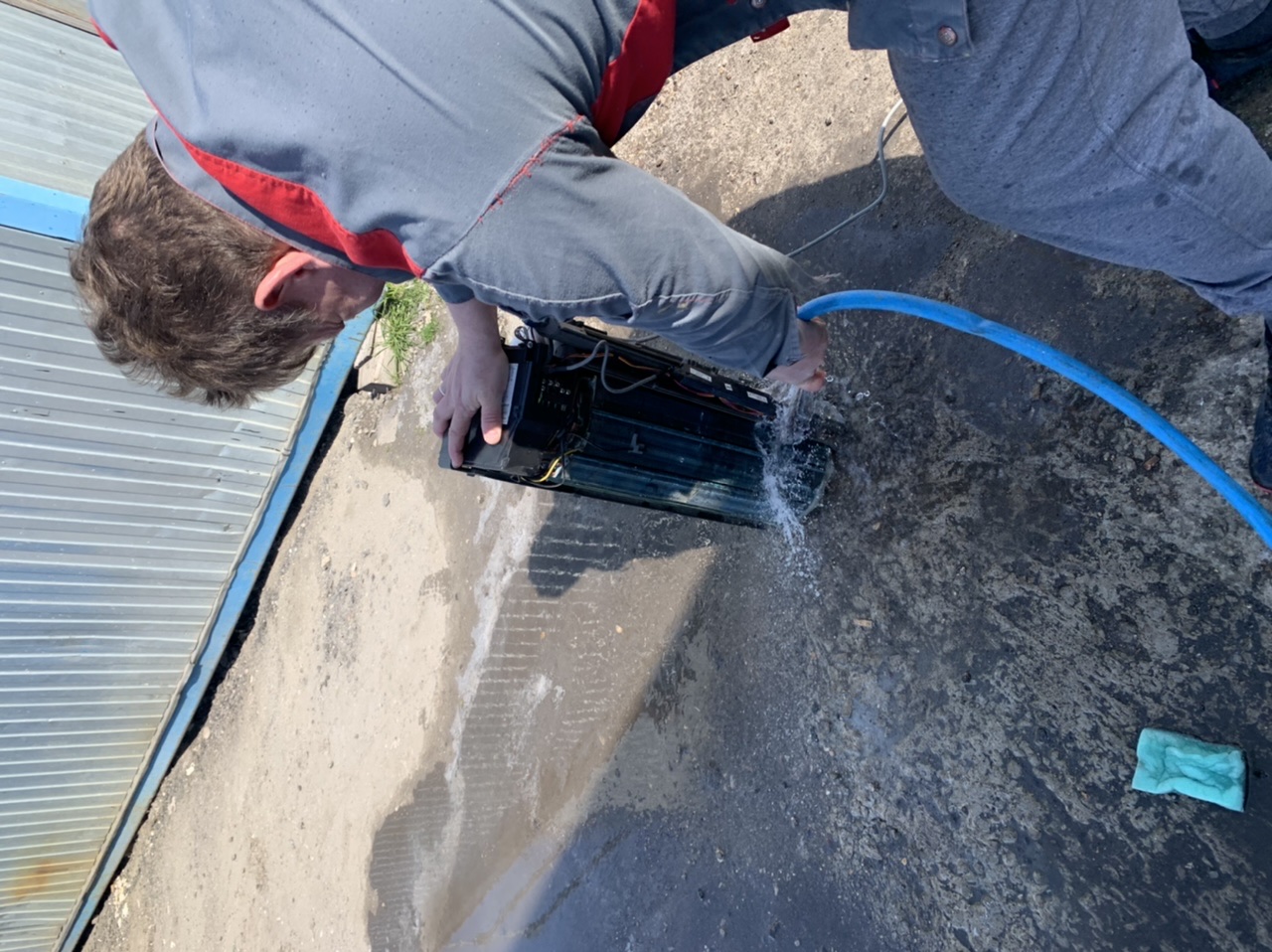

- Чистка теплообменника — химическая промывка ламелей внутреннего и наружного блоков. Загрязнённый теплообменник снижает производительность на 20–30%.
- Чистка дренажной системы — промывка поддона и дренажной трубки.
- Проверка давления фреона R410A — замер манометром, при необходимости дозаправка.
- Проверка электрики — подтяжка клемм, проверка проводки.
- Дезинфекция — обработка испарителя антибактериальным составом.
- Чистка ионизатора — удаление налёта с электродов.
Типичные неисправности
| Неисправность | Симптом | Причина | Решение |
|---|---|---|---|
| Капает вода из блока | Вода на стене, мебели | Засор дренажа, нарушение уклона | Чистка дренажной системы |
| Не холодит | Тёплый воздух | Утечка фреона | Поиск утечки, дозаправка R410A |
| Шум и вибрация | Посторонние звуки | Износ подшипников, ослабление креплений | Замена подшипников, подтяжка |
| Отключается через минуту | Самопроизвольное выключение | Защита по перегреву, грязный конденсатор | Чистка, проверка давления |
| Запах при включении | Неприятный запах | Плесень на испарителе | Дезинфекция |
| Не греет | Холодит, не обогревает | Четырёхходовой клапан, низкая температура | Замена клапана или сезонное ограничение |
Почему важен профессиональный монтаж
Производитель прямо указывает: установка и обслуживание должны выполняться сертифицированными специалистами. Гарантия 3 года на оборудование Chigo действует только при установке авторизованной организацией с отметкой в гарантийном талоне.
По статистике, 80% поломок сплит-систем в первые годы эксплуатации связаны не с заводским браком, а с нарушениями при установке:
- некачественная вальцовка → утечка фреона;
- залом медной трубы → перегрев компрессора;
- пропуск вакуумирования → влага в системе, выход компрессора;
- неправильный уклон дренажа → протечки воды;
- слабое крепление наружного блока → вибрация, риск обрушения.
