Монтаж кондиционера Electrolux EACS/I-07HF/N8_21Y Fusion Ultra DC , Россошанская 13-1
Монтаж кондиционера Electrolux EACS/I-07HF/N8_21Y Fusion Ultra DC на Россошанской улице д.13 к.1
Инверторная сплит-система Electrolux EACS/I-07HF/N8_21Y серии Fusion Ultra DC — климатическая техника шведского бренда Electrolux, собираемая в Китае. Модель рассчитана на обслуживание помещений площадью до 20–24 м², работает на экологичном хладагенте R32, оснащена инверторным компрессором, антикоррозийным покрытием теплообменника Blue Fin, шестиступенчатой системой фильтрации и функцией I-Feel. Мощность охлаждения — 2,25 кВт (7000 BTU), обогрева — 2,5 кВт. Класс энергоэффективности — A++ при охлаждении и A+++ при обогреве. Производитель даёт гарантию 5 лет.
Серия Fusion Ultra DC разрабатывалась в соответствии со строгими стандартами качества Electrolux. Кондиционер оснащён защитой от перепадов напряжения (стабильная работа в диапазоне 198–264 В), функцией автономного поддержания плюсовой температуры +8 °C, автоочисткой полного цикла, автоматической разморозкой и горячим стартом. Уровень шума внутреннего блока — от 25 дБ, что делает его одним из самых тихих в классе.
Компания «МонтажМастер» выполняет монтаж сплит-систем Electrolux Fusion Ultra DC в Москве и Московской области. В этой статье — разбор монтажа на конкретном объекте: Россошанская улица, д.13 к.1, район Чертаново Южное, ЮАО Москвы.

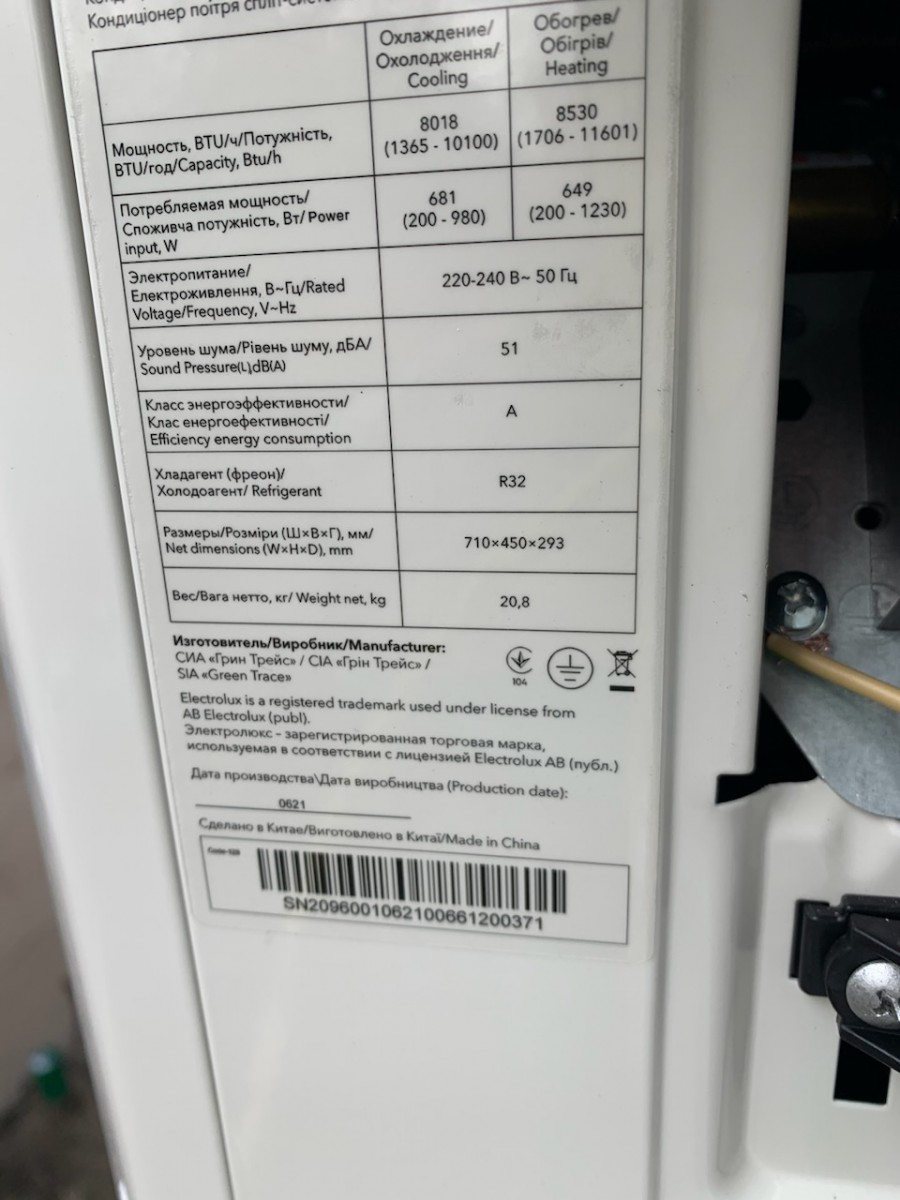

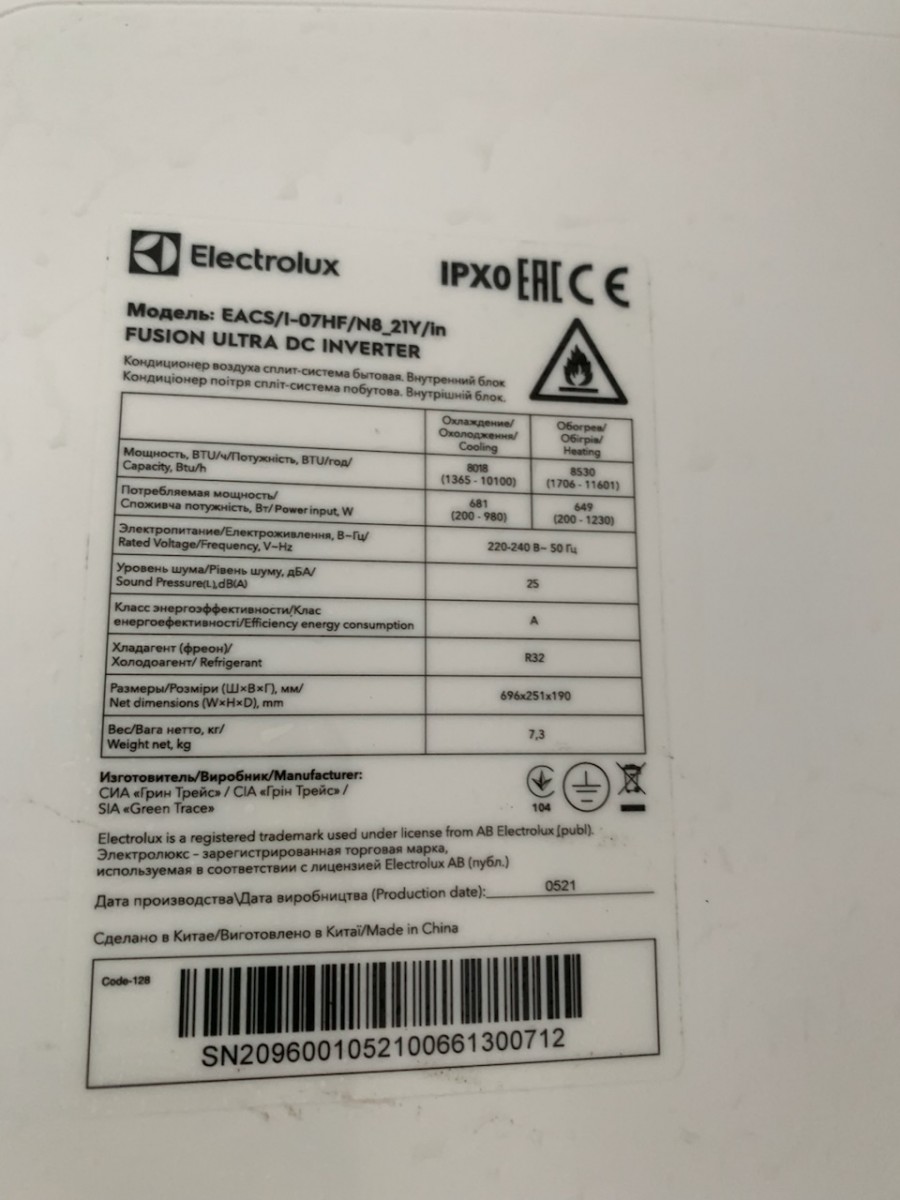

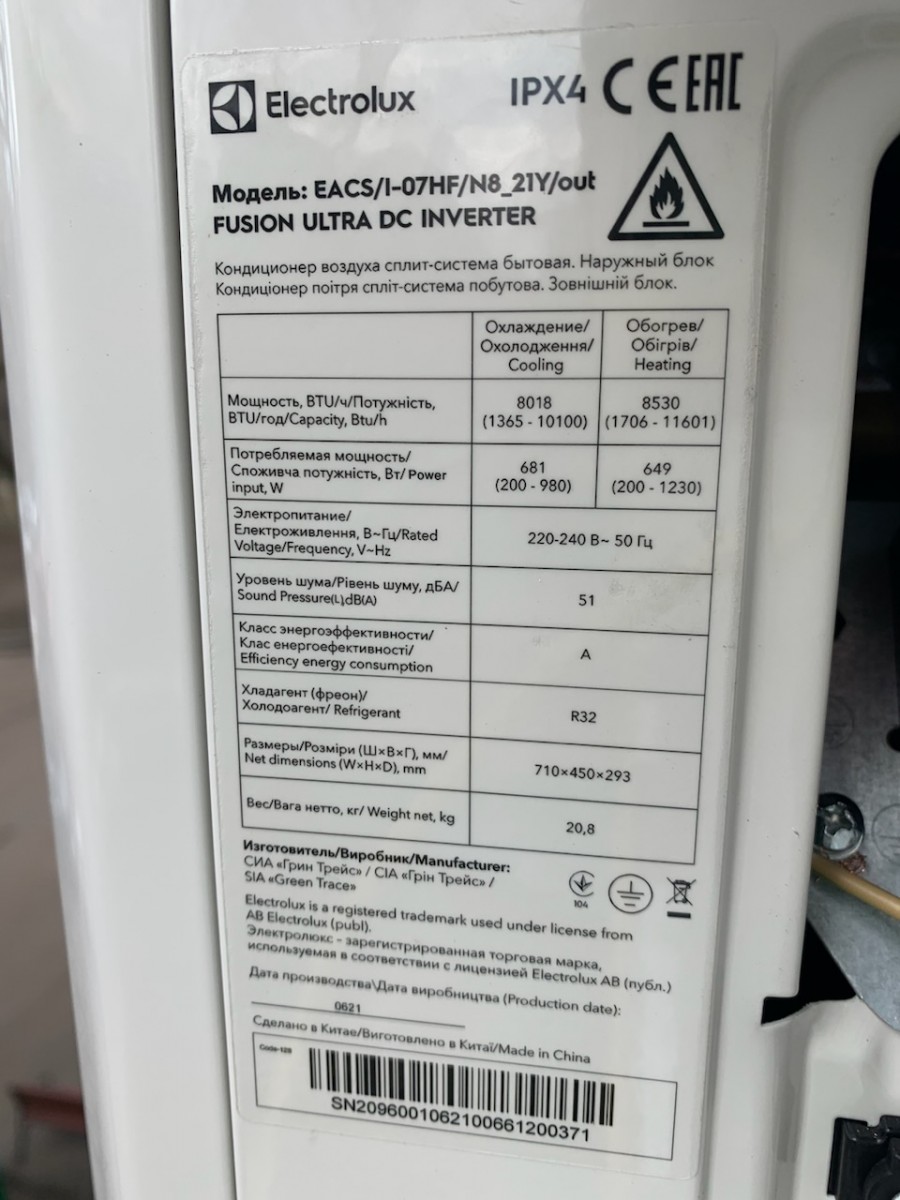

Технические характеристики Electrolux EACS/I-07HF/N8_21Y
| Параметр | Значение |
|---|---|
| Тип | Настенная инверторная сплит-система |
| Серия | Fusion Ultra DC Inverter |
| Бренд | Electrolux (Швеция) |
| Производство | Китай |
| Площадь помещения | до 20–24 м² |
| Охлаждение | 2,25 кВт (7000 BTU) |
| Обогрев | 2,5 кВт |
| Хладагент | R32 |
| Инвертор | Super DC Inverter |
| Потребление (охлаждение) | 0,15–1,3 кВт |
| Потребление (обогрев) | 0,14–1,3 кВт |
| Класс энергоэффективности | A++ (охлаждение) / A+++ (обогрев) |
| Уровень шума (внутренний) | 25 дБ |
| Уровень шума (наружный) | 50 дБ |
| Расход воздуха | 500 м³/ч |
| Внутренний блок | 704×260×185 мм, 8 кг |
| Наружный блок | 710×450×293 мм, 21 кг |
| Питание | 220–240 В, 1 фаза, 50 Гц |
| Диаметр труб (жидкость) | 1/4" (6,35 мм) |
| Диаметр труб (газ) | 3/8" (9,52 мм) |
| Макс. длина трассы | 15 м |
| Макс. перепад высот | 10 м |
| Рабочая температура (охлаждение) | -15…+43 °C |
| Рабочая температура (обогрев) | -15…+24 °C |
| Антикоррозийное покрытие | Blue Fin |
| Фильтры | 6 ступеней фильтрации |
| Защита от перепадов напряжения | 198–264 В |
| Функции | I-Feel, турбо, ночной режим, таймер 24 ч, авторестарт, автоочистка, самодиагностика, Hot Start, автообогрев +8 °C, автоматическая разморозка, 7 скоростей вентилятора |
| Wi-Fi | Опция (съёмный модуль) |
| Гарантия | 5 лет |
Адрес объекта
| Параметр | Значение |
|---|---|
| Адрес | Москва, Россошанская улица, д.13 к.1 |
| Район | Чертаново Южное (ЮАО) |
| Метро | Улица Академика Янгеля — 780 м (10 мин), Аннино — 15 мин, Пражская — 20 мин |
| Год постройки | 1971 |
| Тип дома | Панельный, серия II-49 |
| Этажность | 12 |
| Подъездов | 16 |
| Квартир | 760 |
| Высота потолков | ~2,70 м |
| Лифты | 2 пассажирских на подъезд |
| Мусоропровод | Есть |
| Управляющая компания | ГУП г. Москвы ДЕЗ района «Чертаново Южное» |
| Почтовый индекс | 117535 |
Панельный дом серии II-49 — типовая московская серия с железобетонными перекрытиями. Стены панельные, толщина 300–400 мм. Бурение отверстий для фреоновой трассы выполняется перфоратором с алмазной коронкой — без неё есть риск сколов и трещин в панели. Наружные блоки кондиционеров установлены на фасаде — при монтаже на этажах выше второго требуется промышленный альпинист с согласованием с управляющей компанией.
Этапы монтажа
1. Подготовка и замеры
Мастер выезжает на объект по адресу Россошанская ул. д.13 к.1 для первичных замеров:
- Определяется место установки внутреннего блока — с учётом расположения мебели, высоты потолков (2,70 м), расположения окон и дверей;
- Определяется место установки наружного блока на фасаде — в локации, доступной для монтажа и последующего обслуживания;
- Замеряется длина фреоновой трассы — расстояние между внутренним и наружным блоками по кратчайшему пути;
- Проверяется толщина стены и возможность бурения — панельная конструкция требует алмазной коронки;
- Оценивается доступ альпиниста к месту установки — с крыши или из окна;
- Согласуется время работ с управляющей компанией ГУП ДЕЗ района «Чертаново Южное».

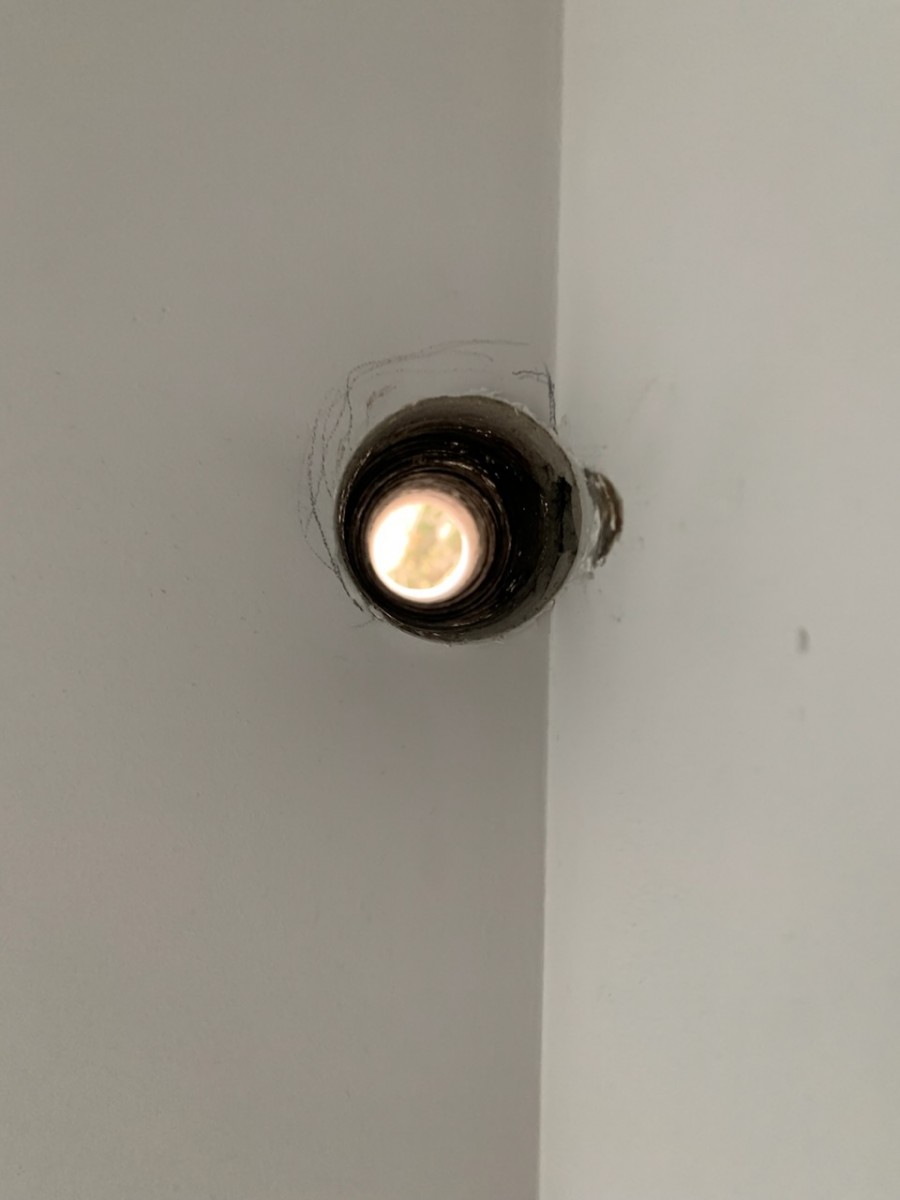

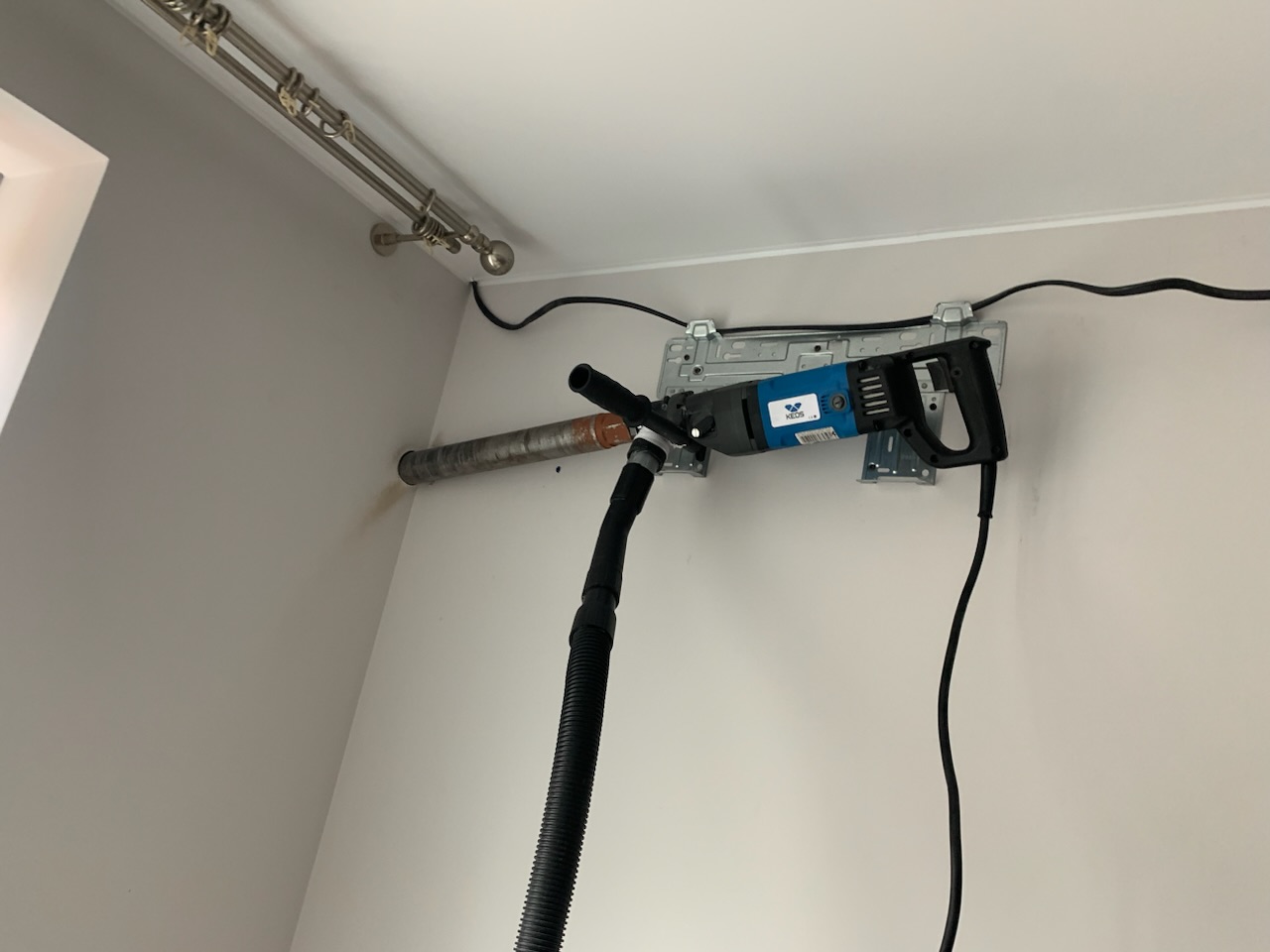

2. Бурение сквозного отверстия
В панельной стене бурение проводится перфоратором с алмазной коронкой диаметром 45–55 мм. Отверстие бурится под наклоном вниз в сторону улицы (3–5 градусов) — для самотёка конденсата по дренажному шлангу. В готовое отверстие вставляется защитная гильза — отрезок пластиковой трубы, предохраняющий изоляцию медных трубок и кабели от повреждения.

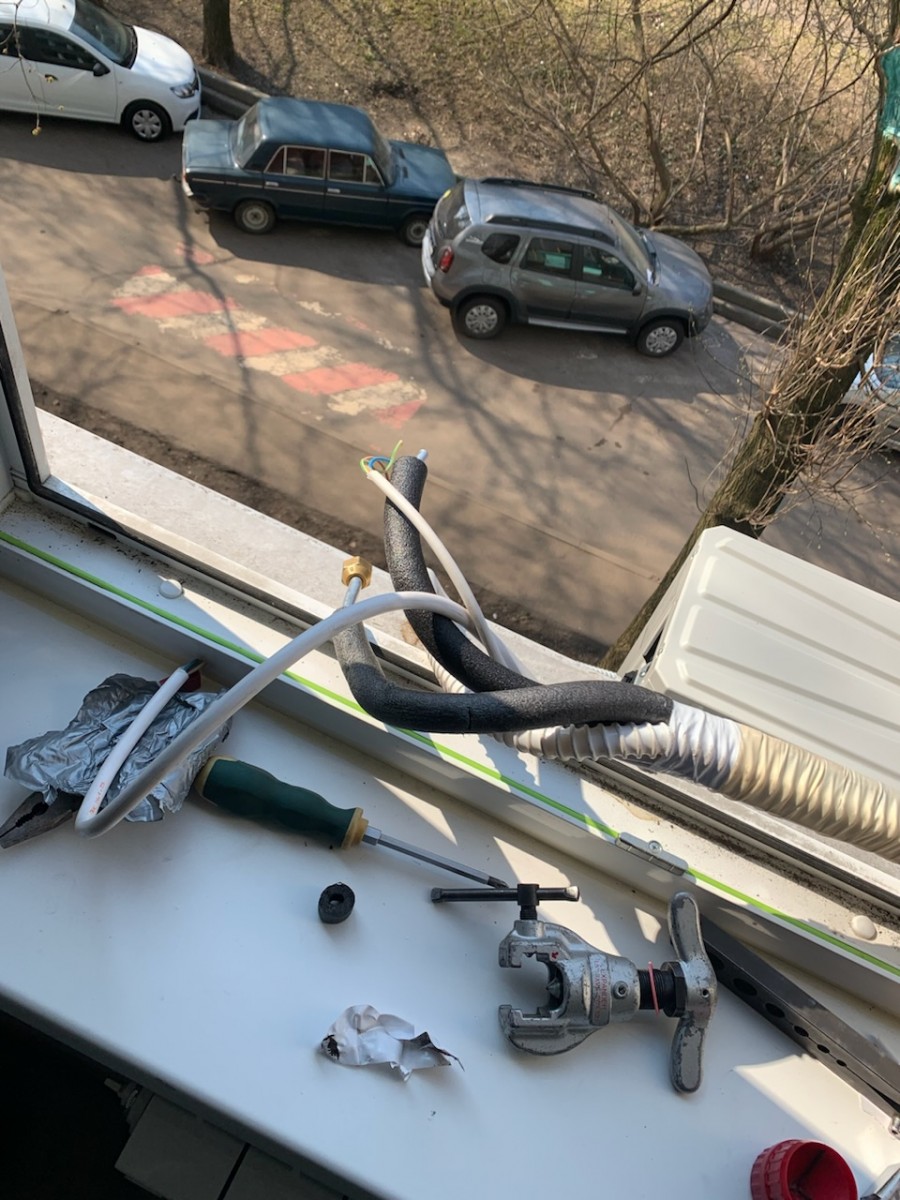

3. Прокладка фреоновой трассы
Межблочная трасса состоит из двух медных трубок (жидкостной 1/4" и газовой 3/8"), межблочного электрического кабеля и дренажного шланга.
- Резка труб — труборезом, не ножовкой. Медная стружка, попавшая внутрь контура, забивает капиллярную трубку и выводит компрессор из строя;
- Зачистка (римминг) — края труб обрабатываются риммером для удаления заусенцев;
- Теплоизоляция — на каждую трубку надевается утеплитель (флекс) для предотвращения конденсации и потери холода;
- Изгиб — трубки гнутся трубогибом с радиусом не менее 4 диаметров. Залом медной трубки сужает сечение и нарушает циркуляцию хладагента;

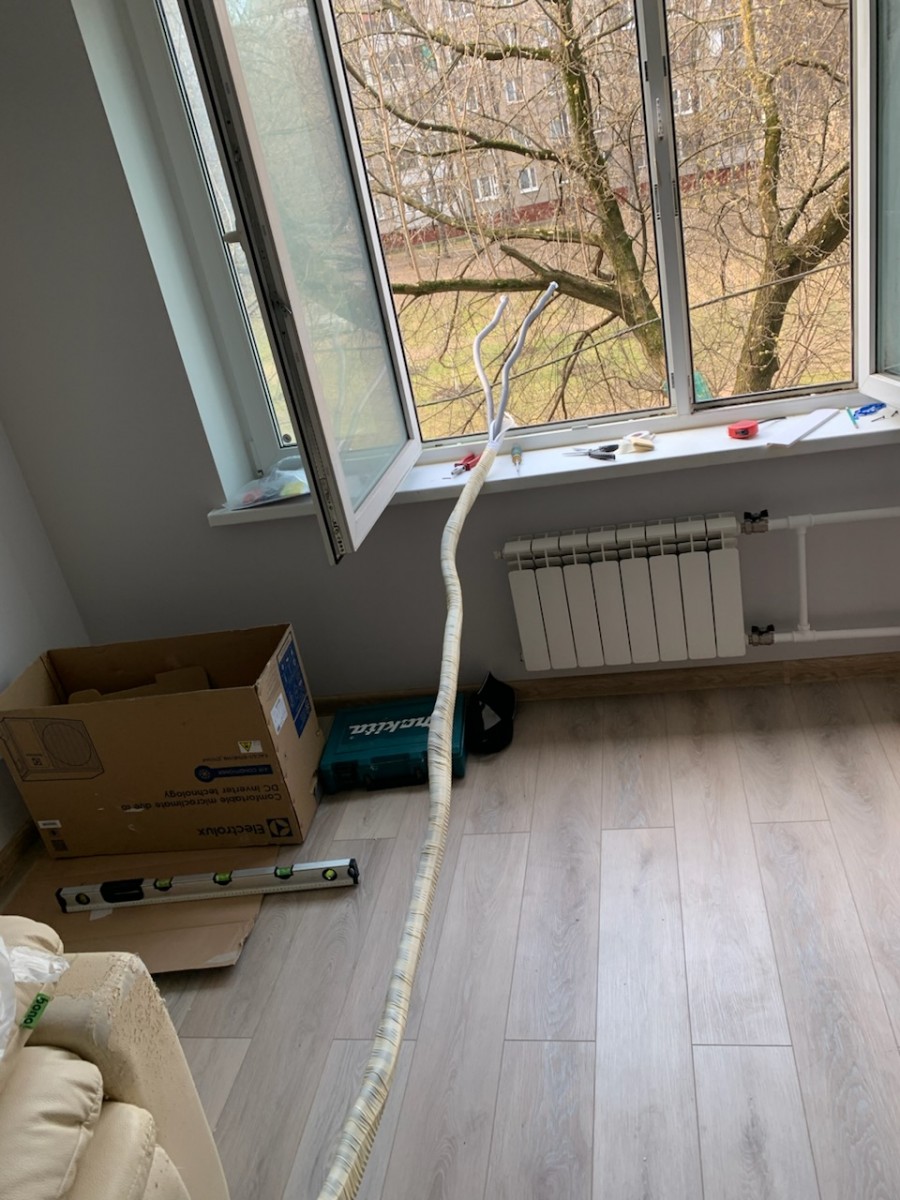

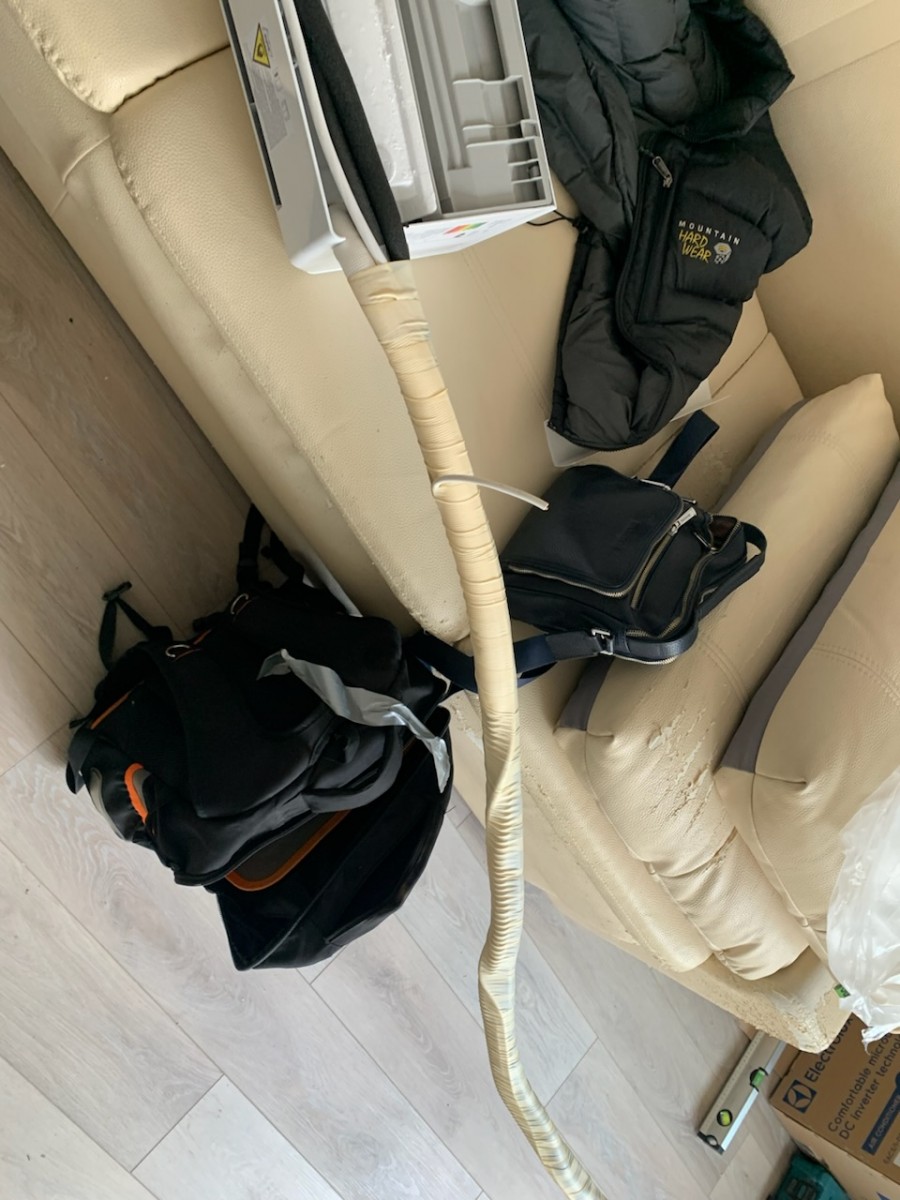

- Сборка в жгут — трубки, кабель и дренажный шланг связываются виниловой лентой;

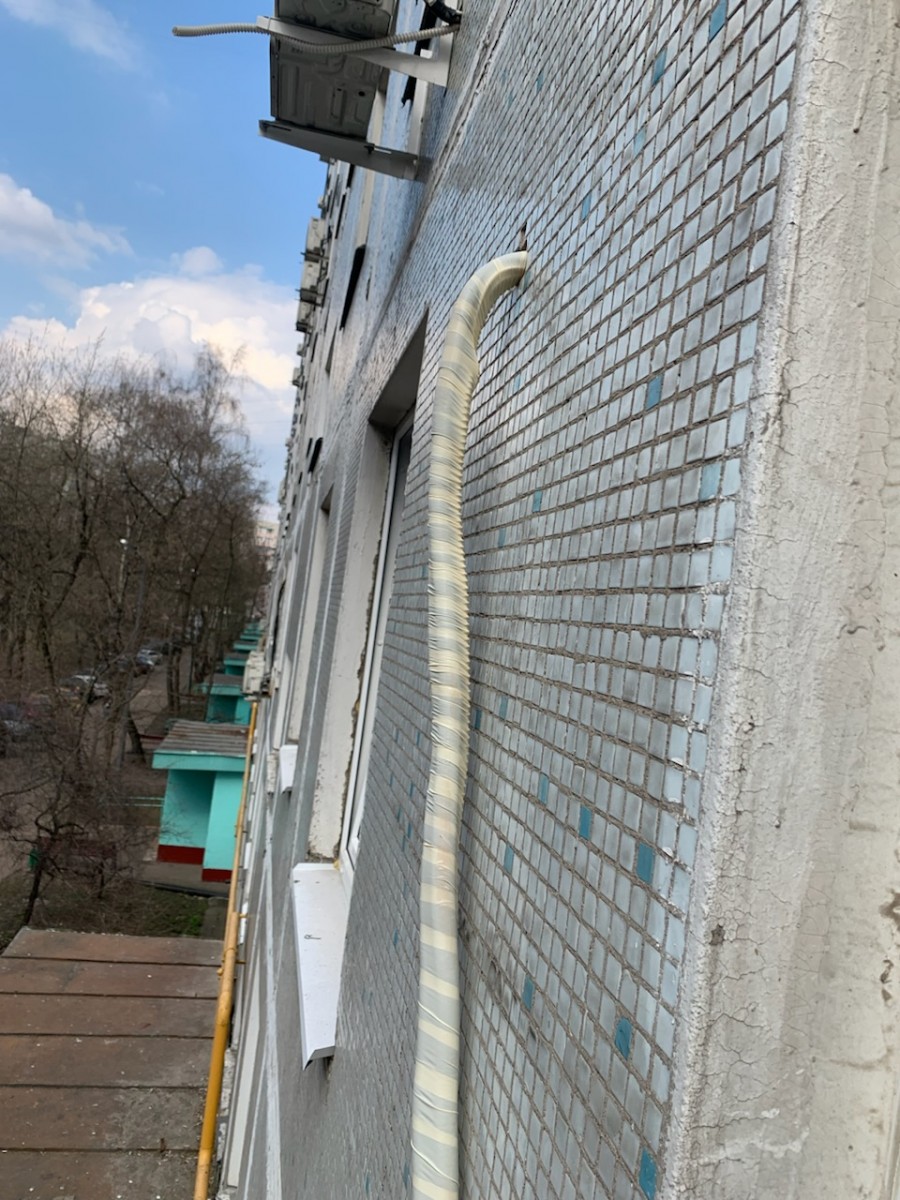

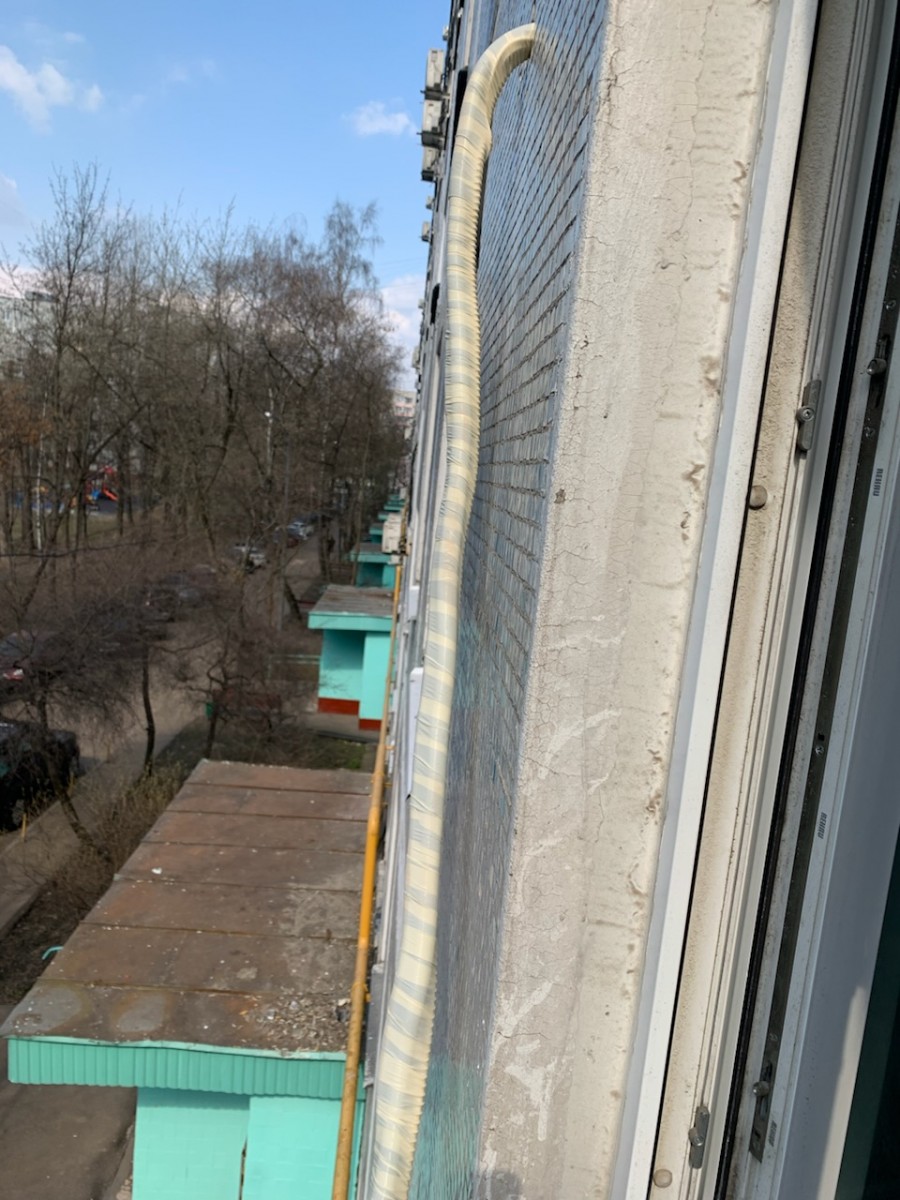

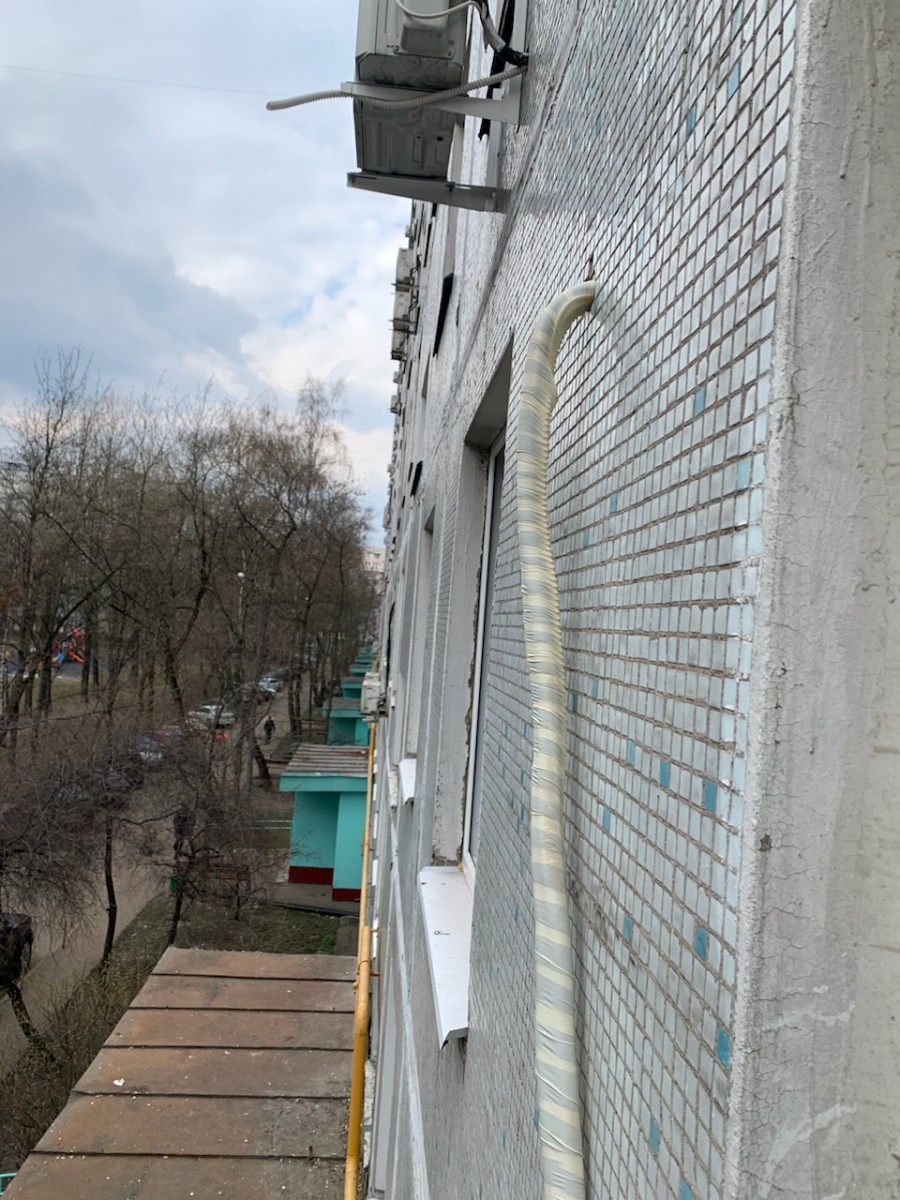

- Вывод на фасад — жгут выводится через сквозное отверстие на улицу, к месту установки наружного блока.

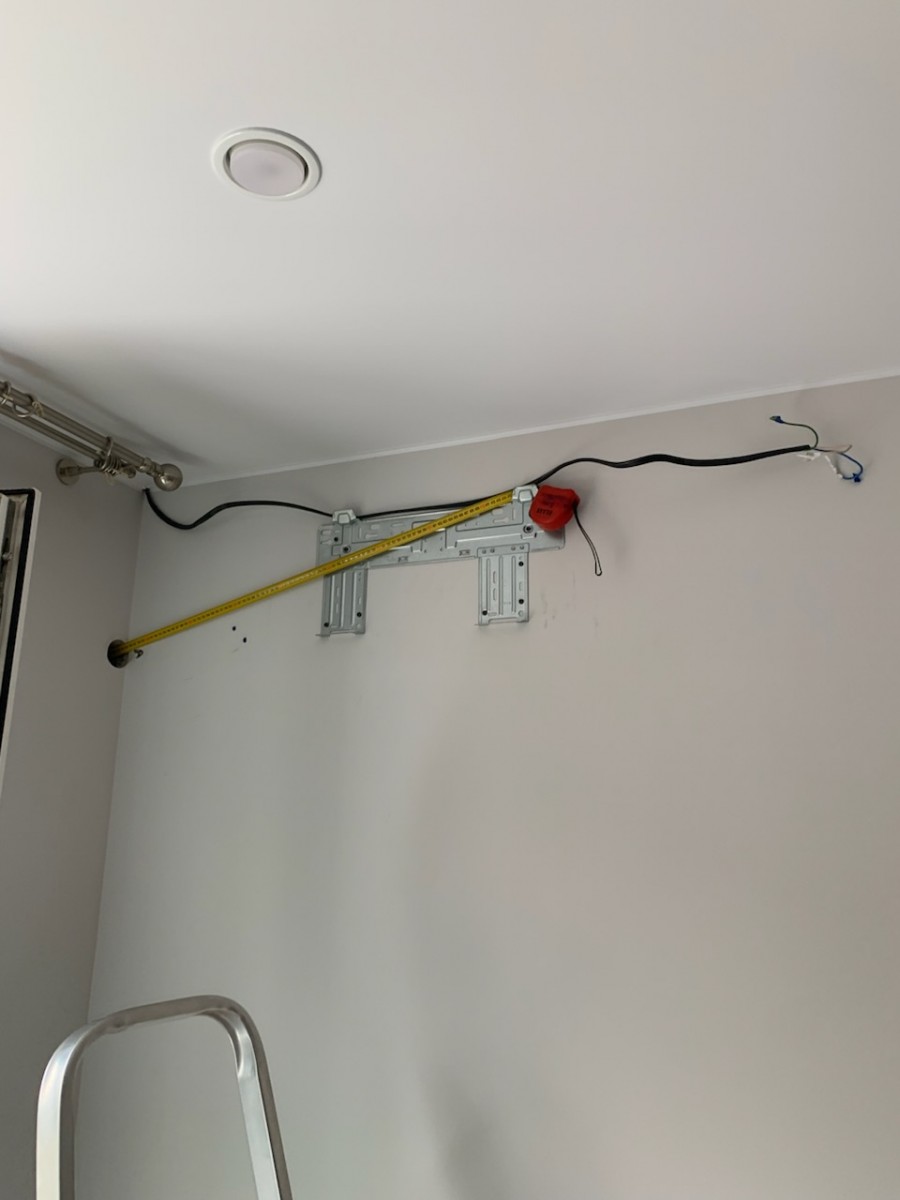

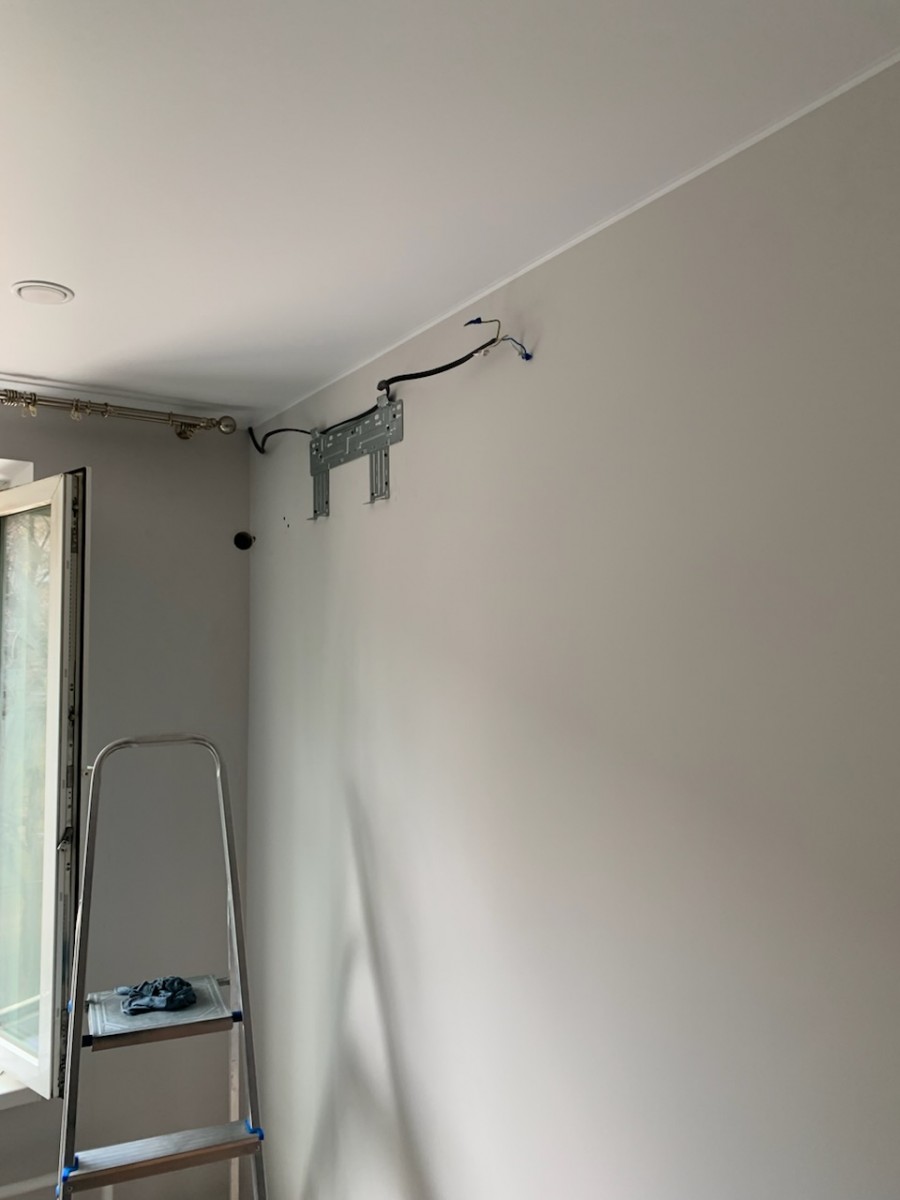

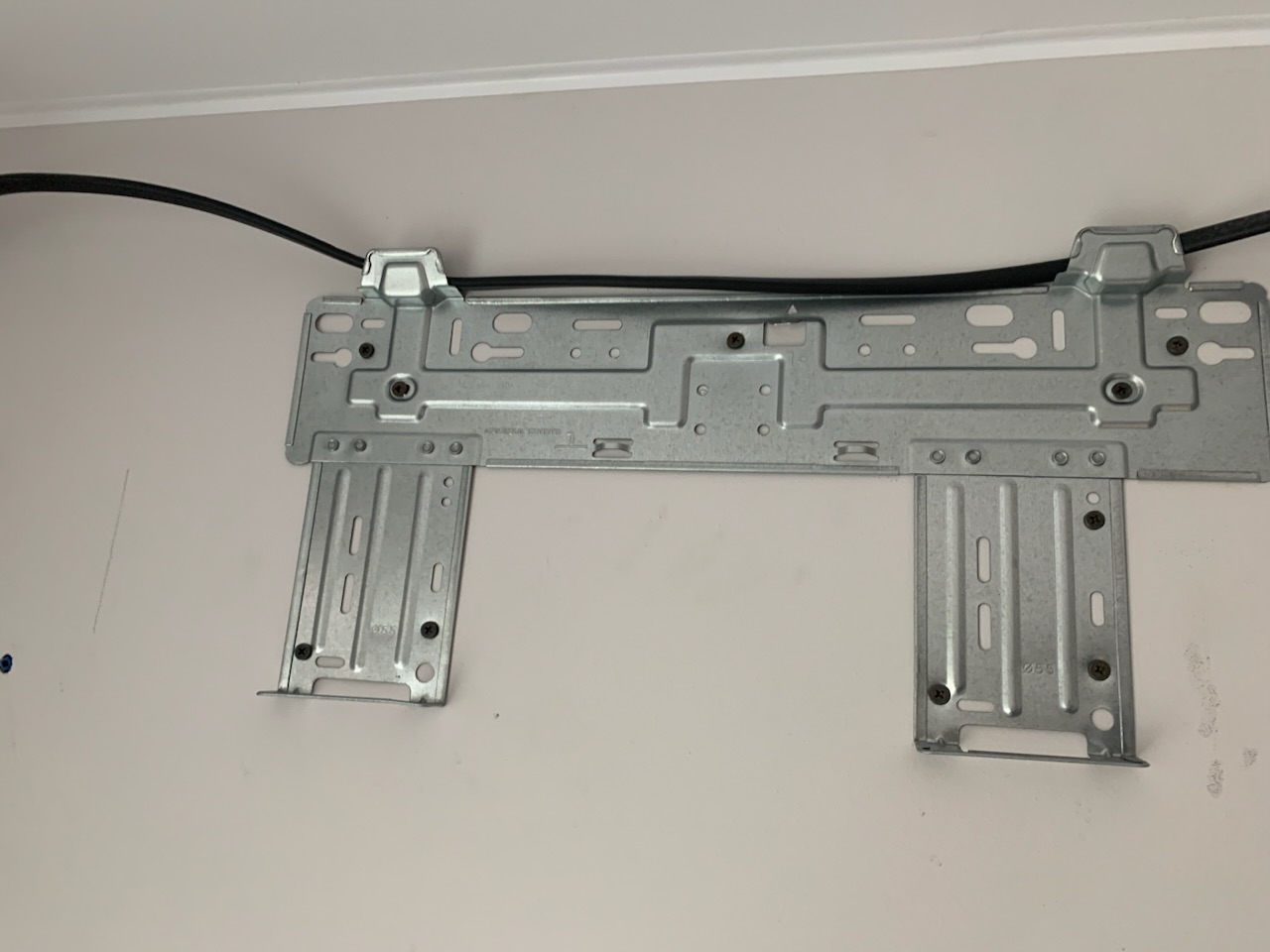

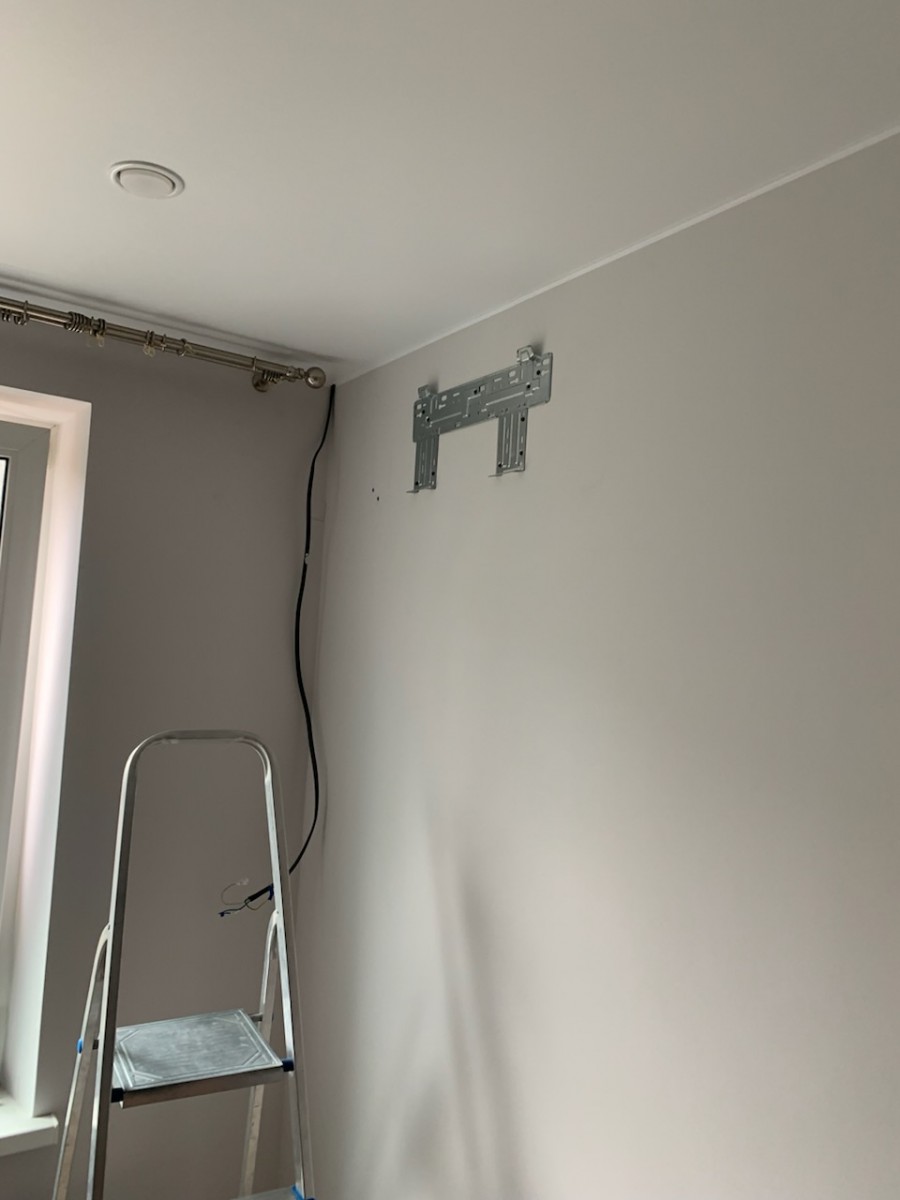

4. Установка монтажной пластины внутреннего блока
Монтажная пластина снимается с задней панели внутреннего блока, прикладывается к стене и выставляется строго горизонтально по строительному уровню — перекос нарушает отток конденсата. Устанавливается с отступом от потолка (не менее 10 см), учитывается расположение мебели. В панельной стене пластина крепится анкерными болтами.

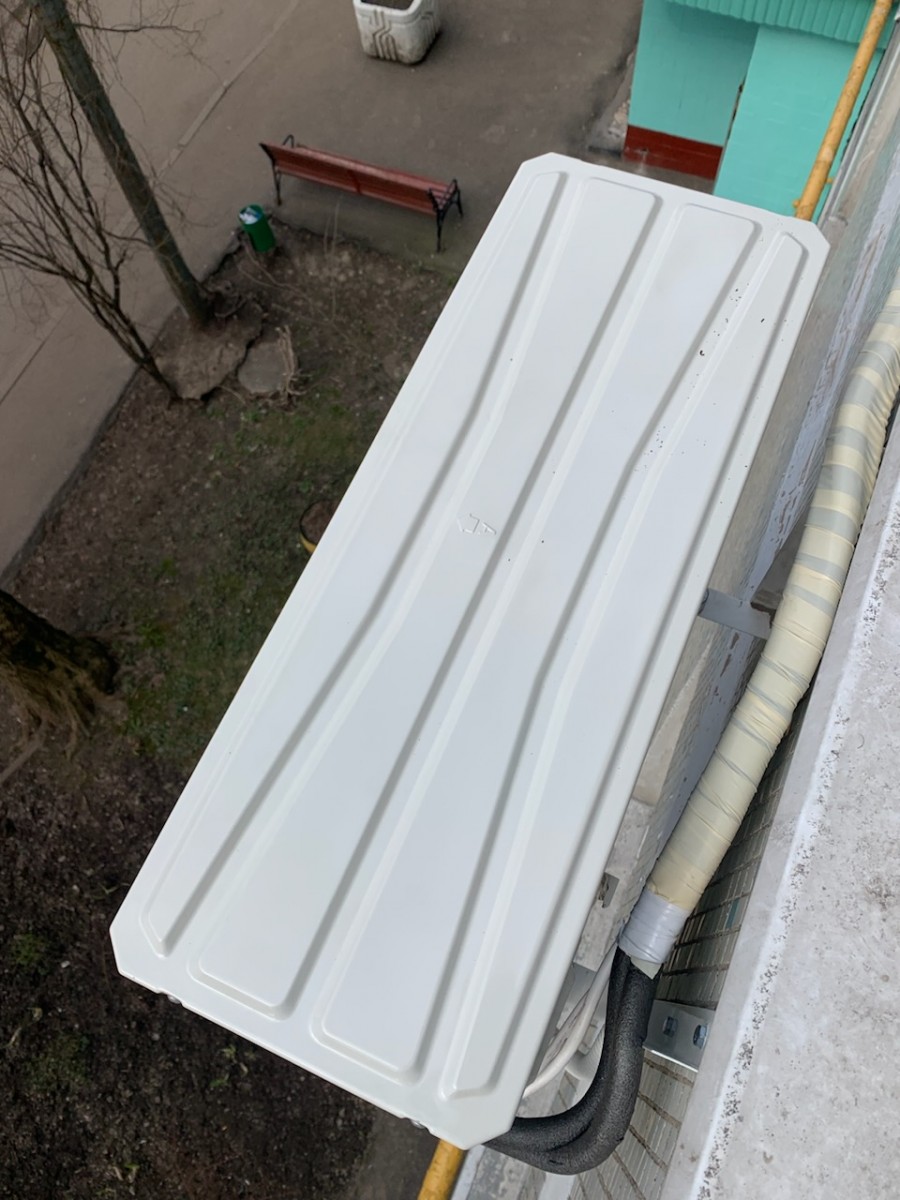

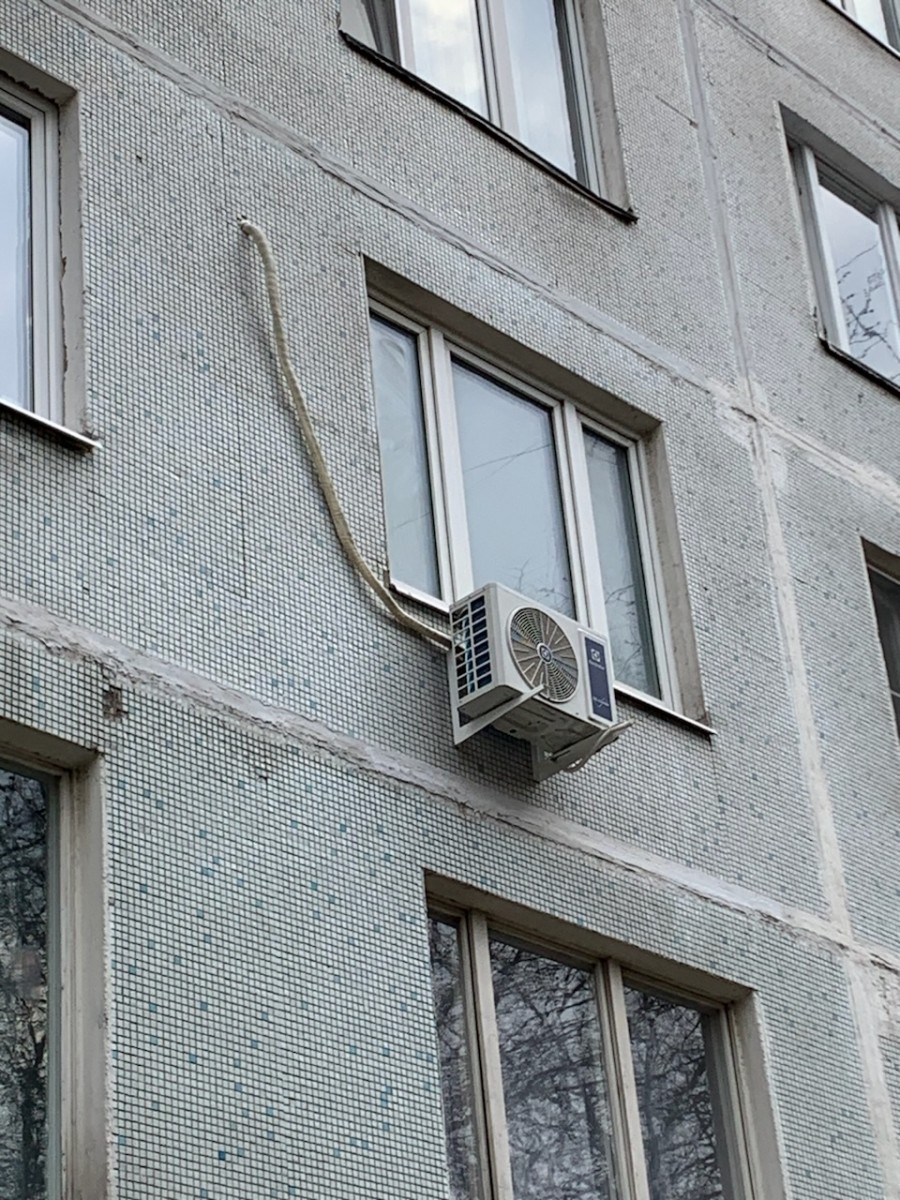

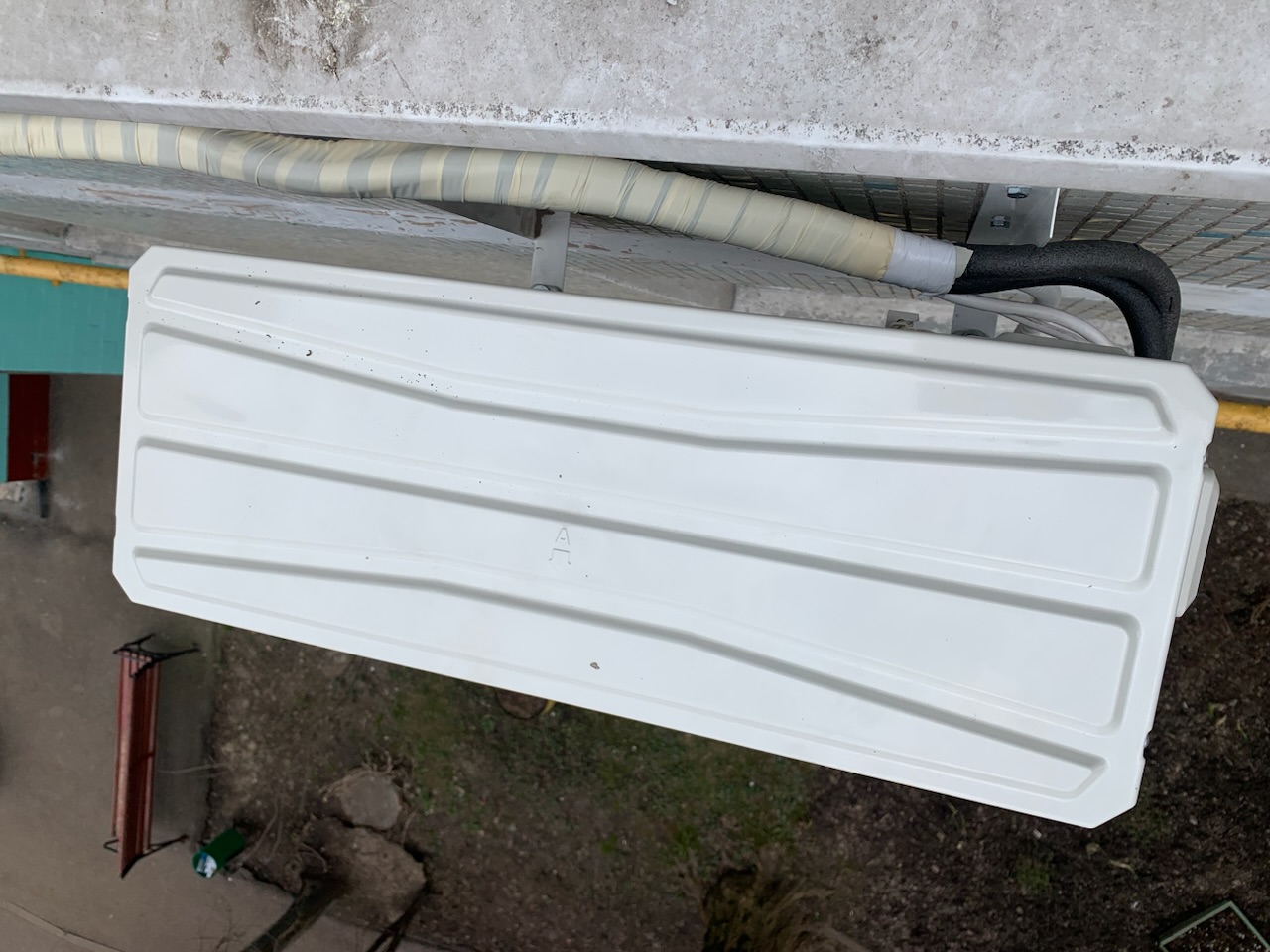

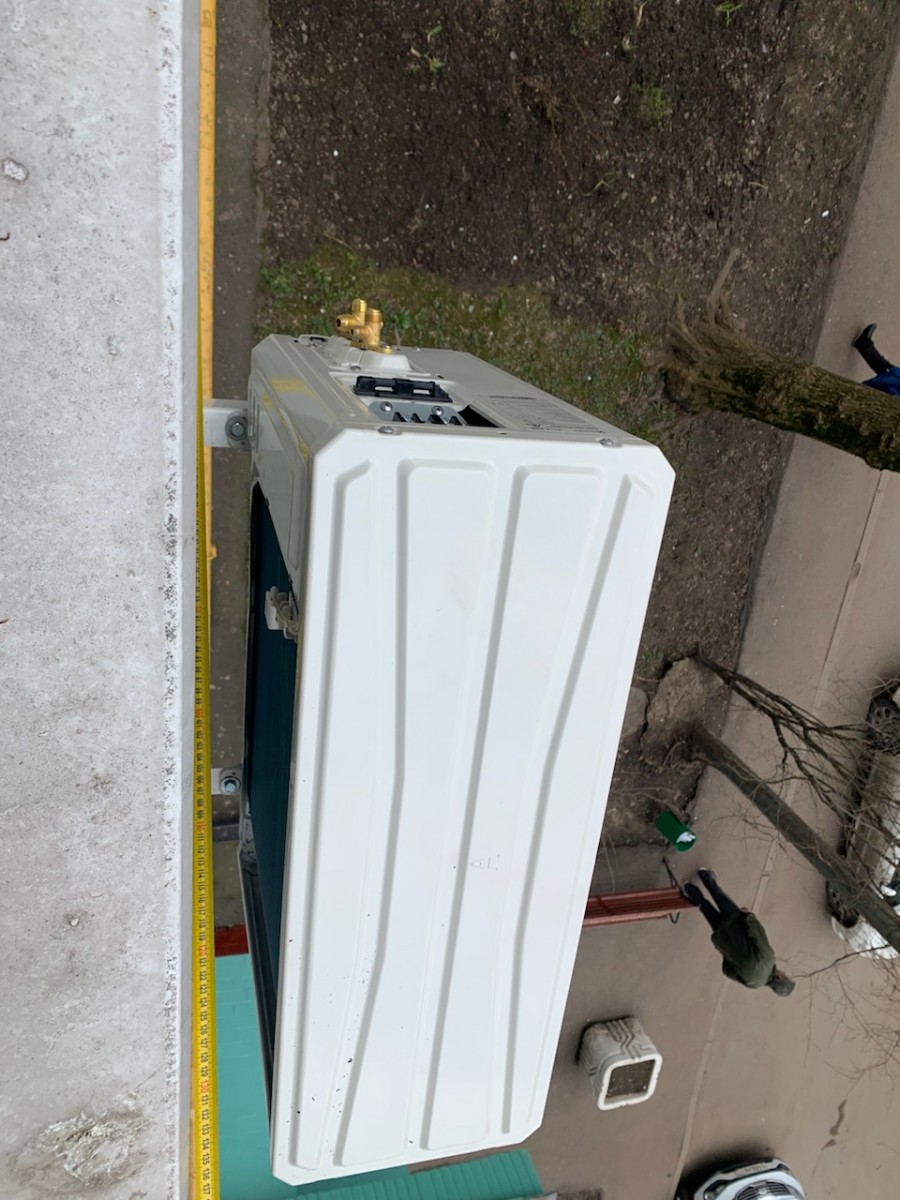

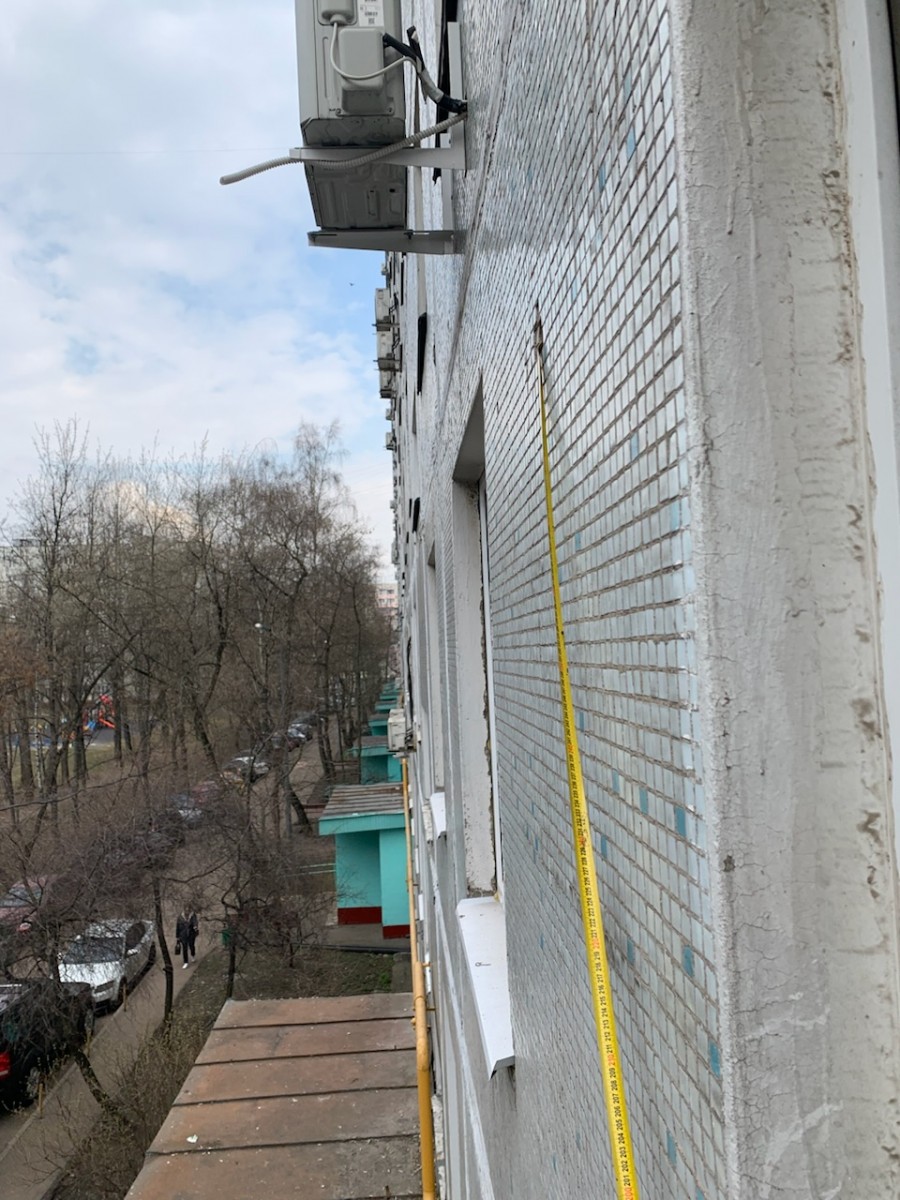

5. Работа альпиниста на фасаде
Промышленный альпинист поднимается на крышу 12-этажного здания или спускается с верхнего этажа к месту установки наружного блока. Используется сертифицированная страховочная система, спусковое устройство, карабины и анкерные точки.
Работы на фасаде:

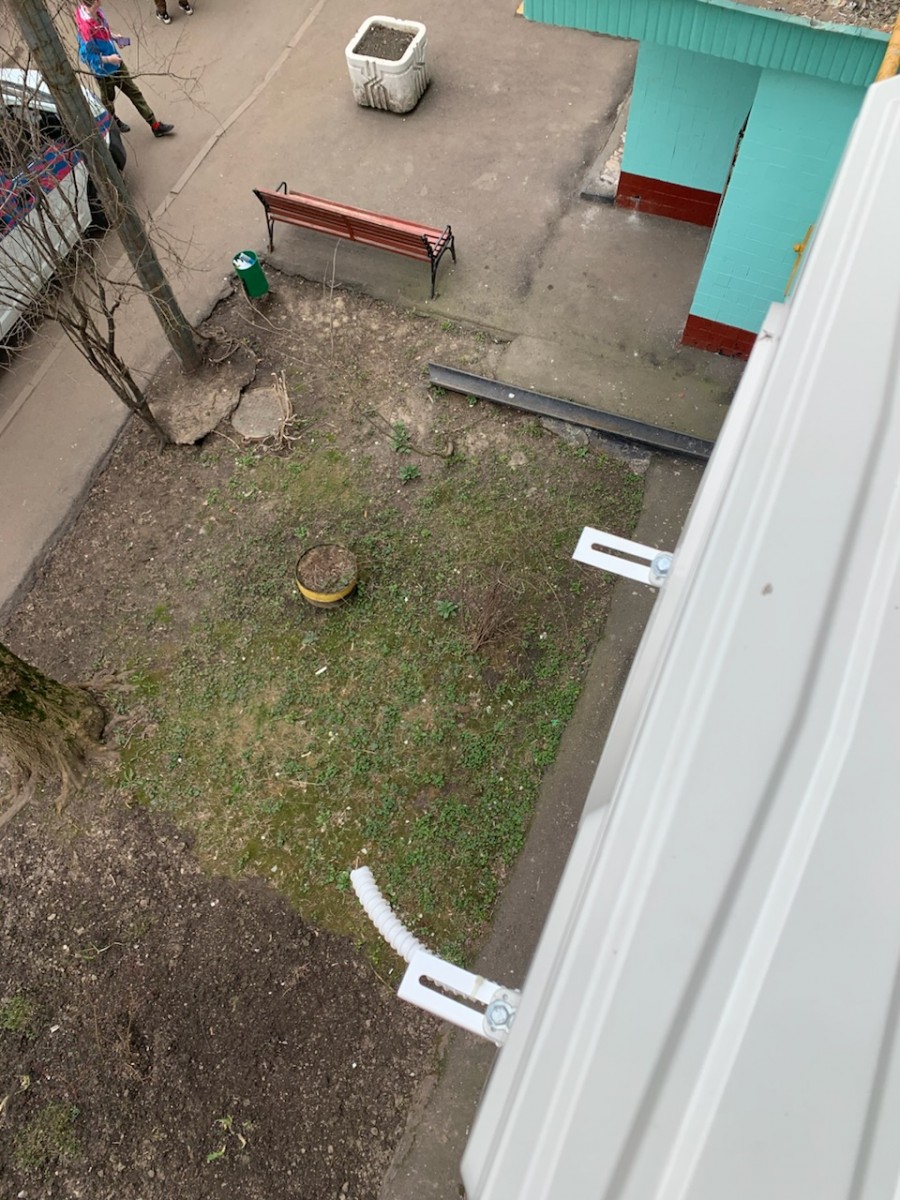

- Установка кронштейнов — усиленные кронштейны крепятся к стене анкерными болтами М10–М12. Кронштейны выравниваются по уровню;

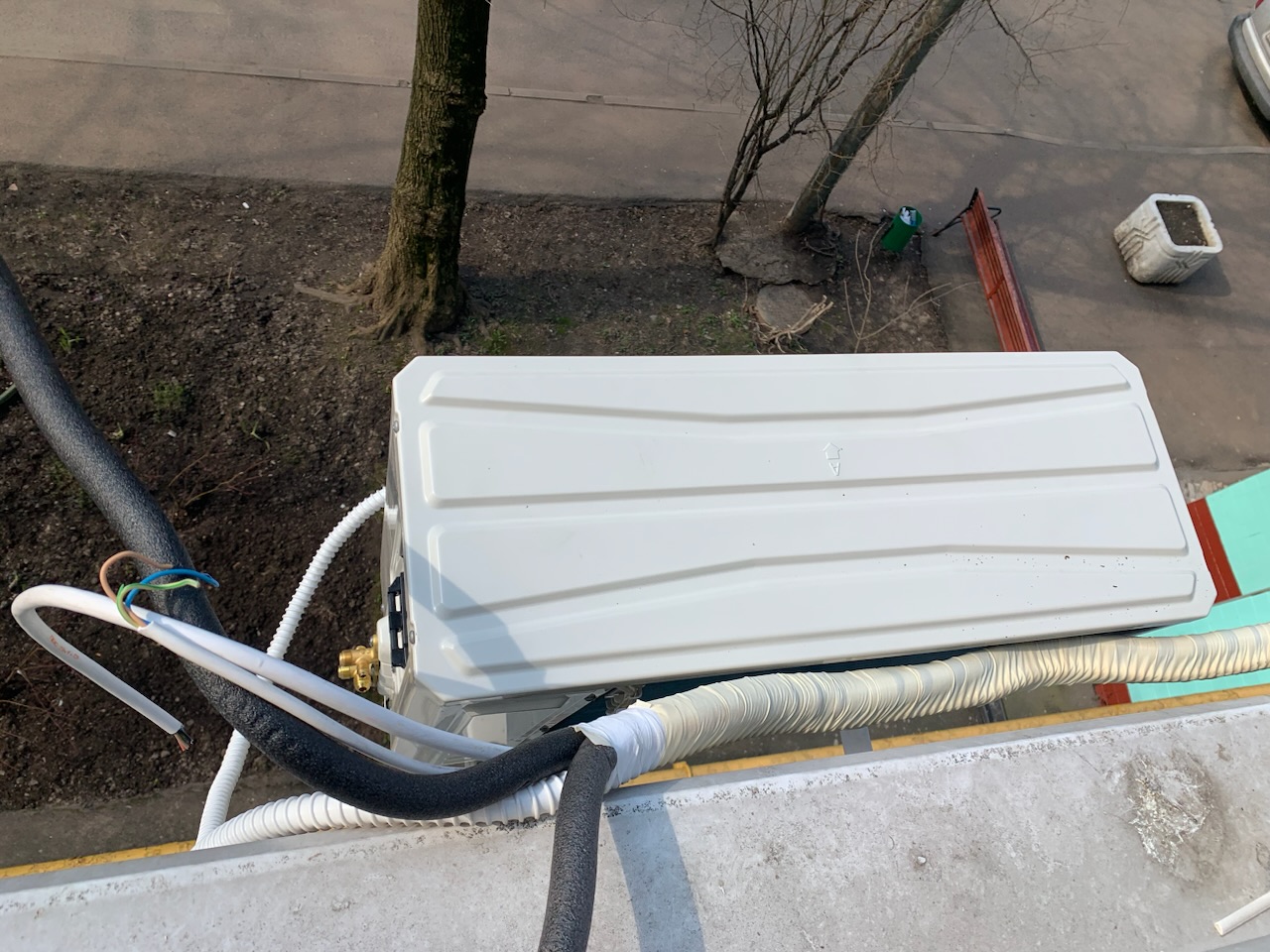

- Приём наружного блока — блок весом 21 кг передаётся альпинисту из окна квартиры;

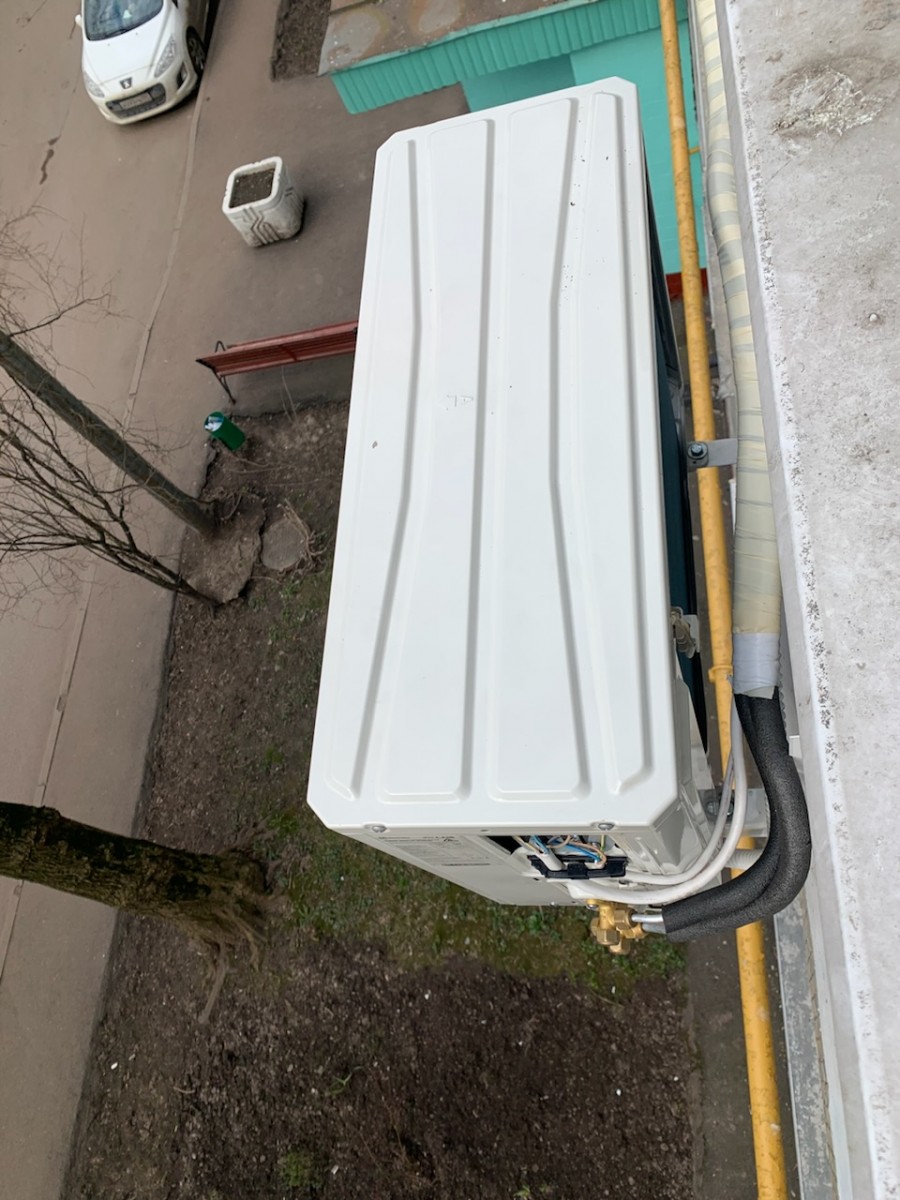

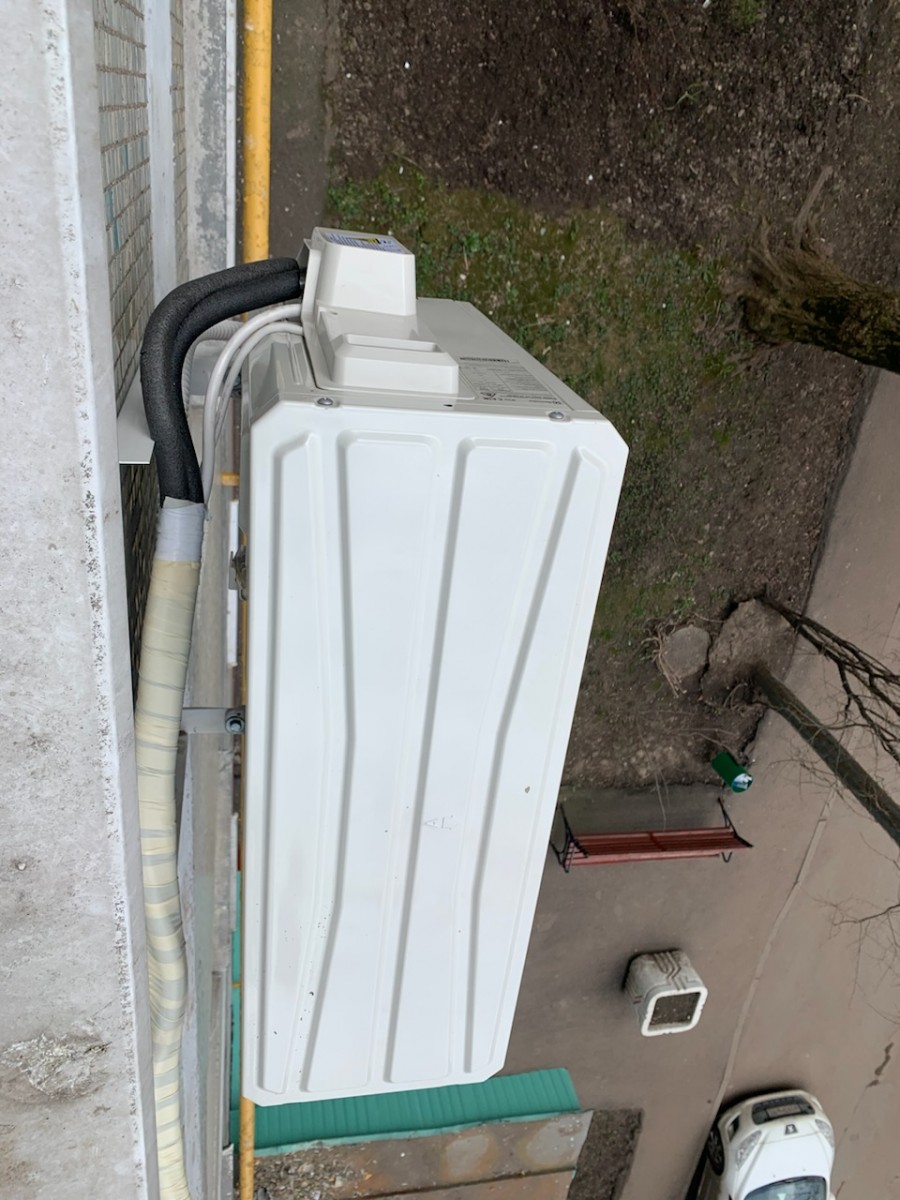

- Крепление блока на кронштейны — блок фиксируется болтами через виброизоляторы;

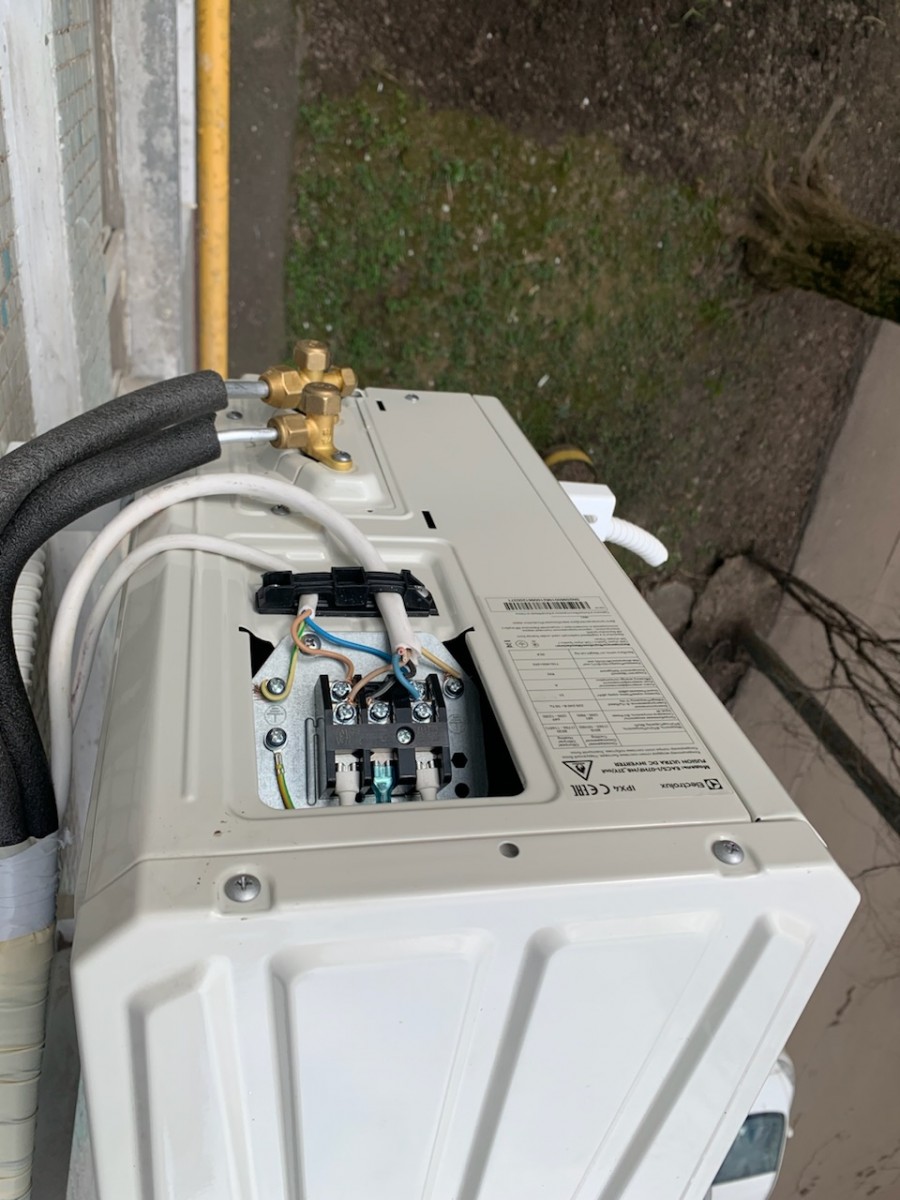

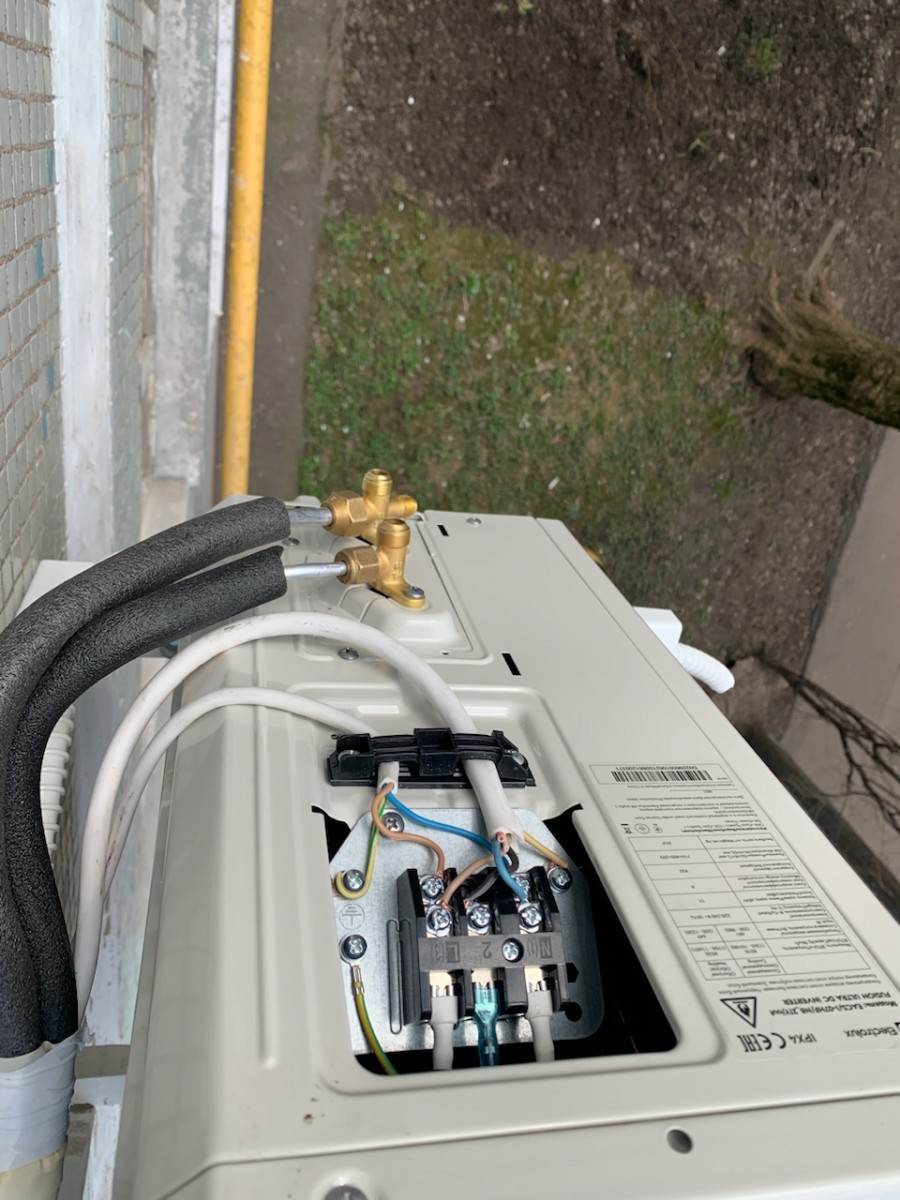

- Подключение медных трубок — гайки накручиваются на сервисные порты, дотягиваются динамометрическим ключом. Для 1/4" — 15–20 Нм, для 3/8" — 30–40 Нм;

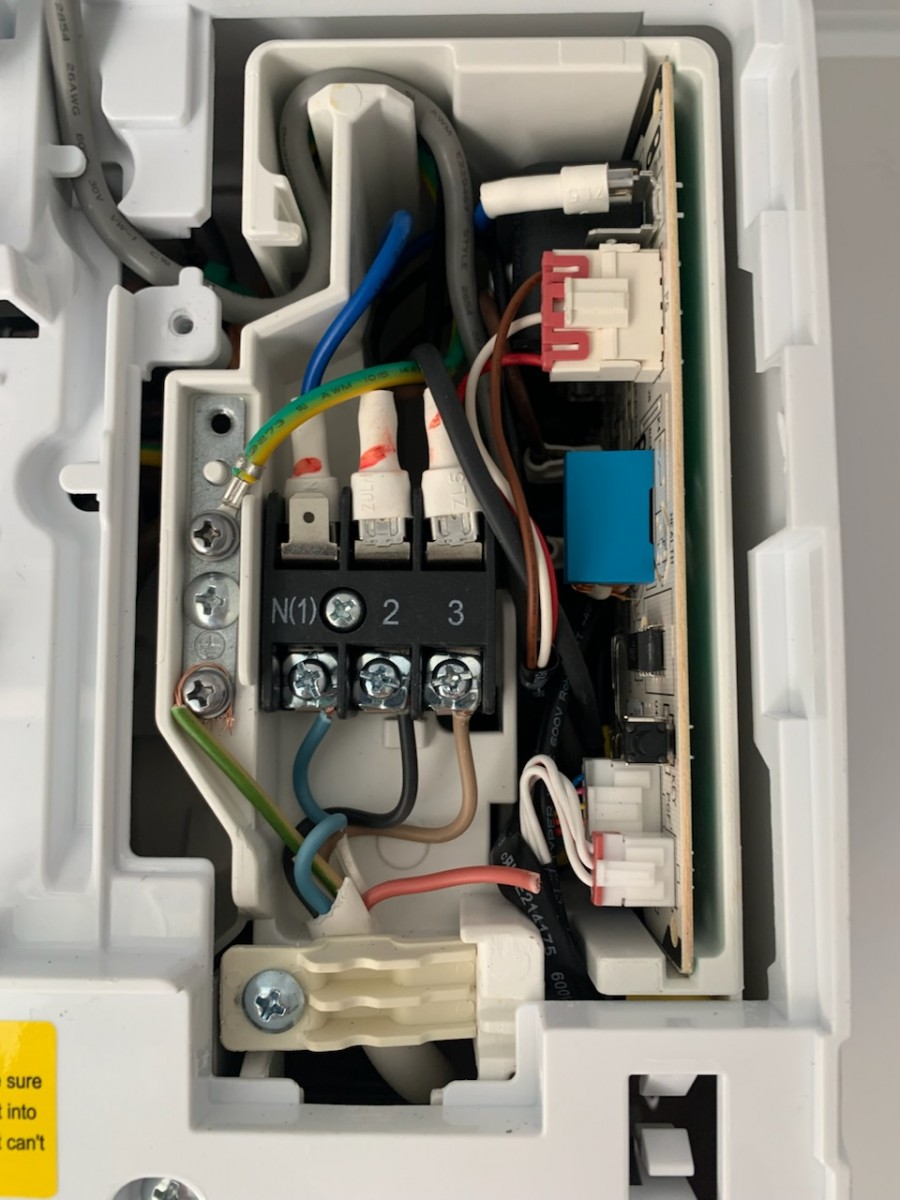

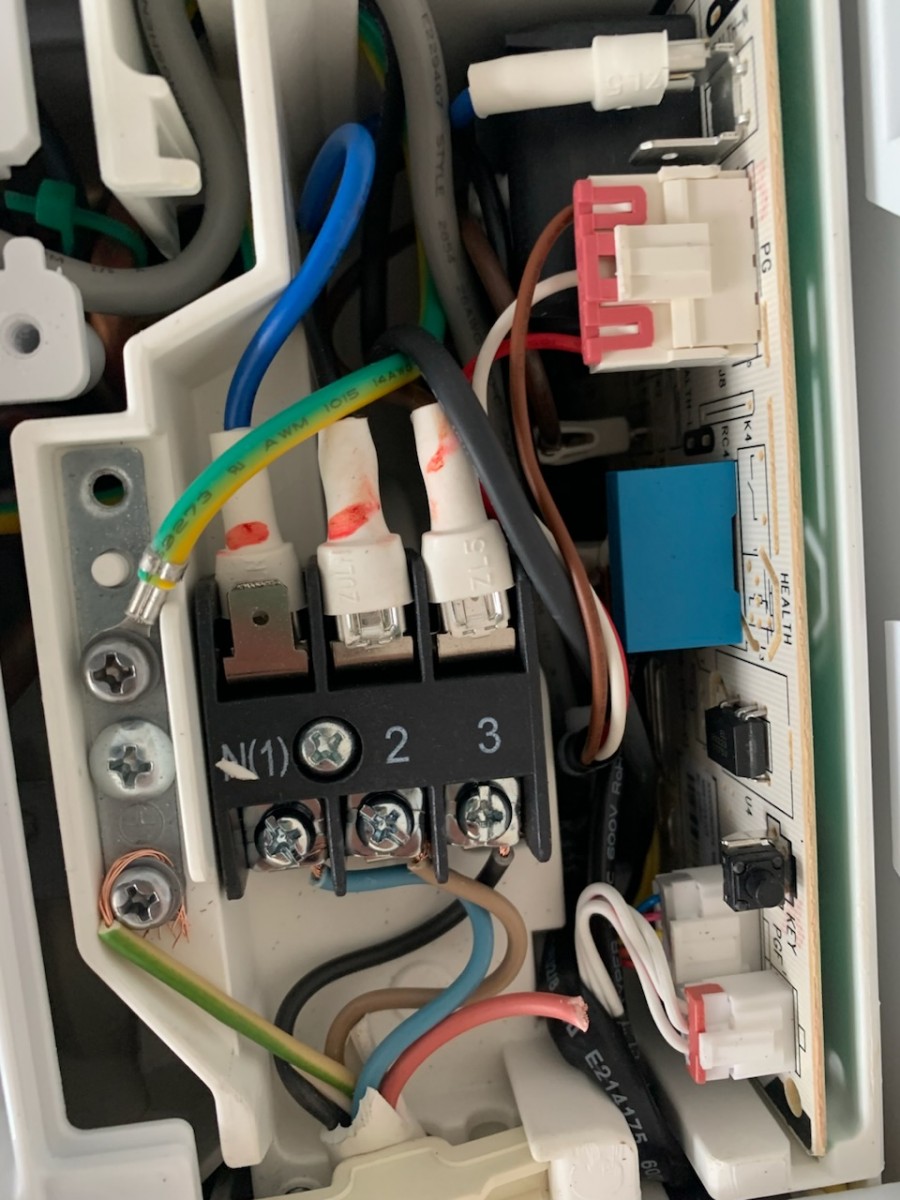

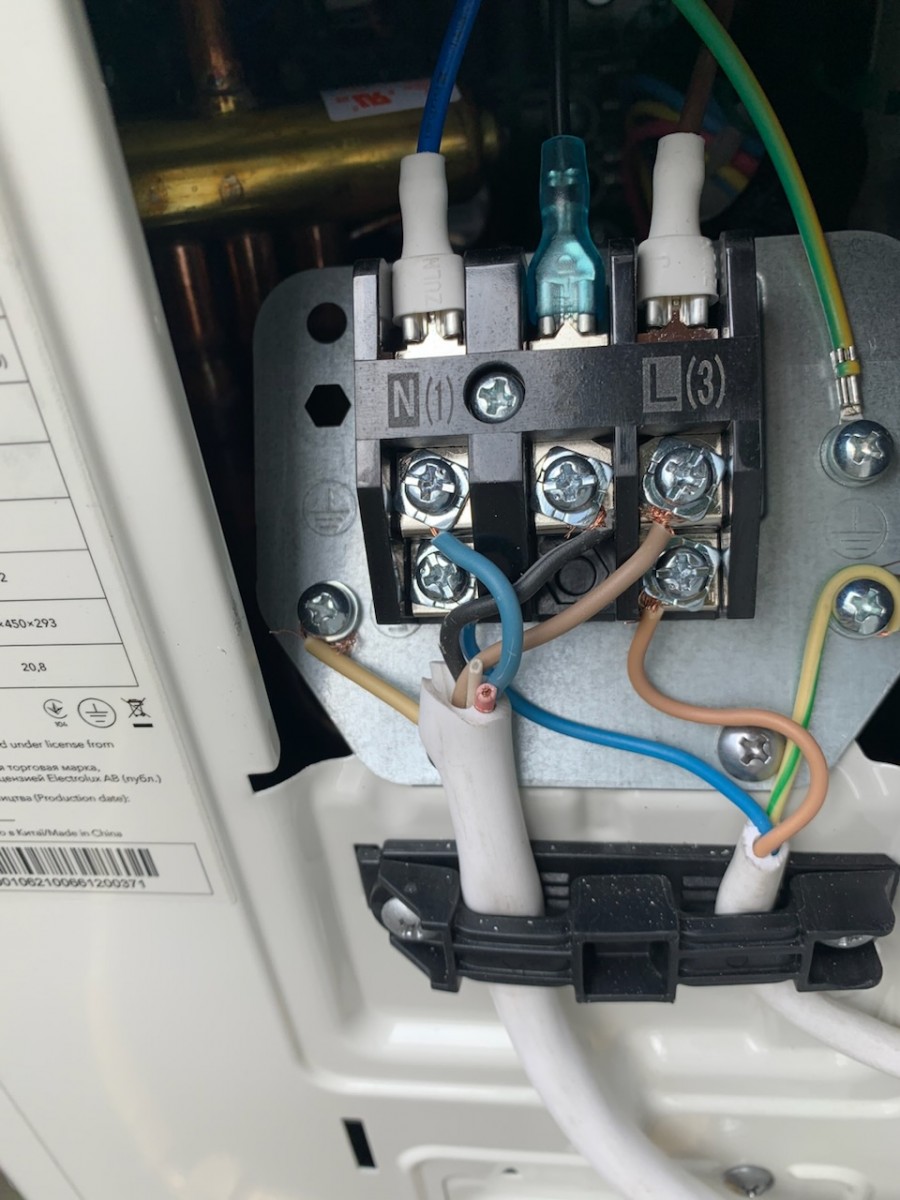

- Подключение межблочного кабеля — кабель подключается к клеммной колодке наружного блока;
- Вывод дренажа — дренажный шланг выводится на улицу с уклоном вниз.

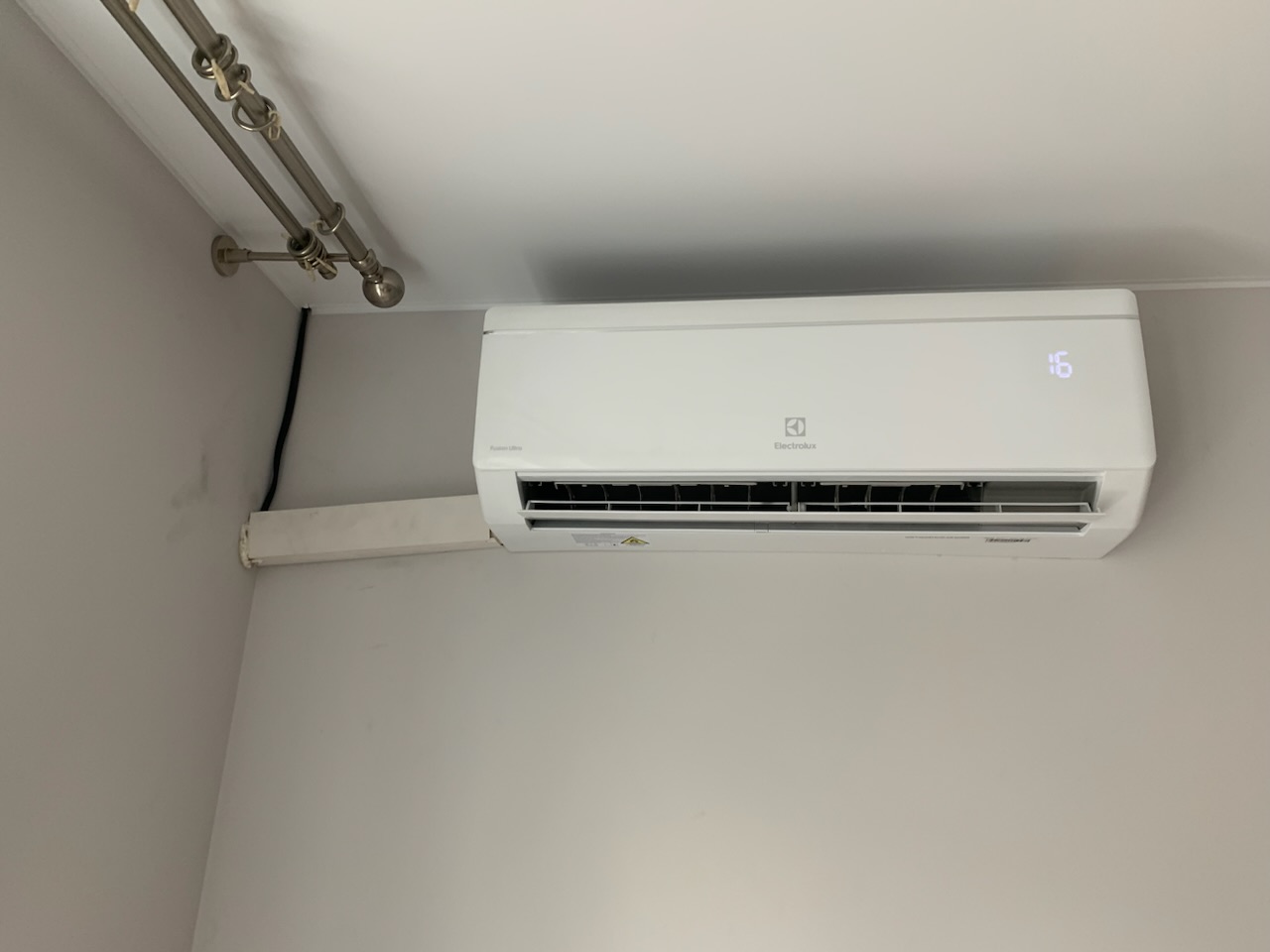

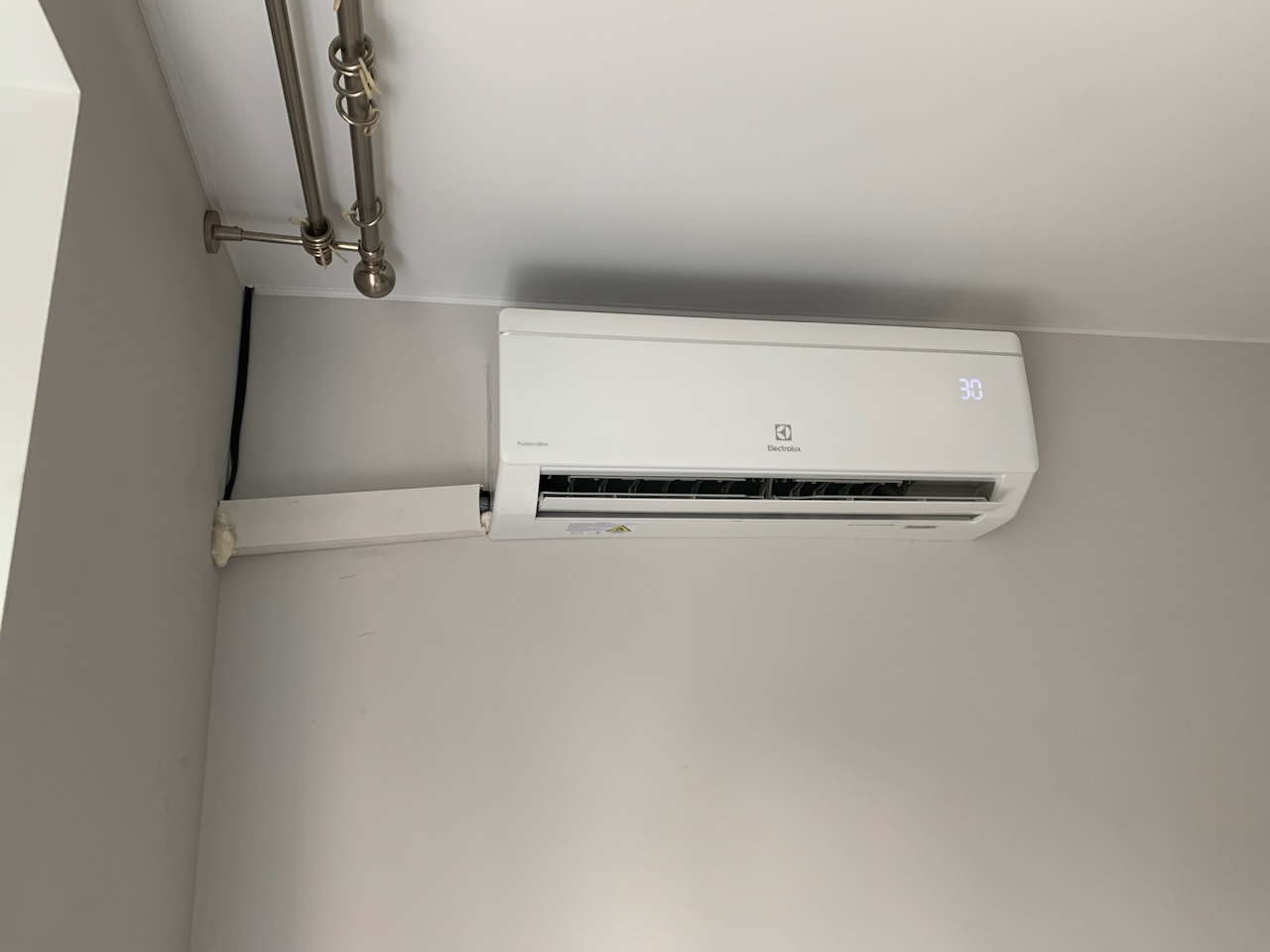

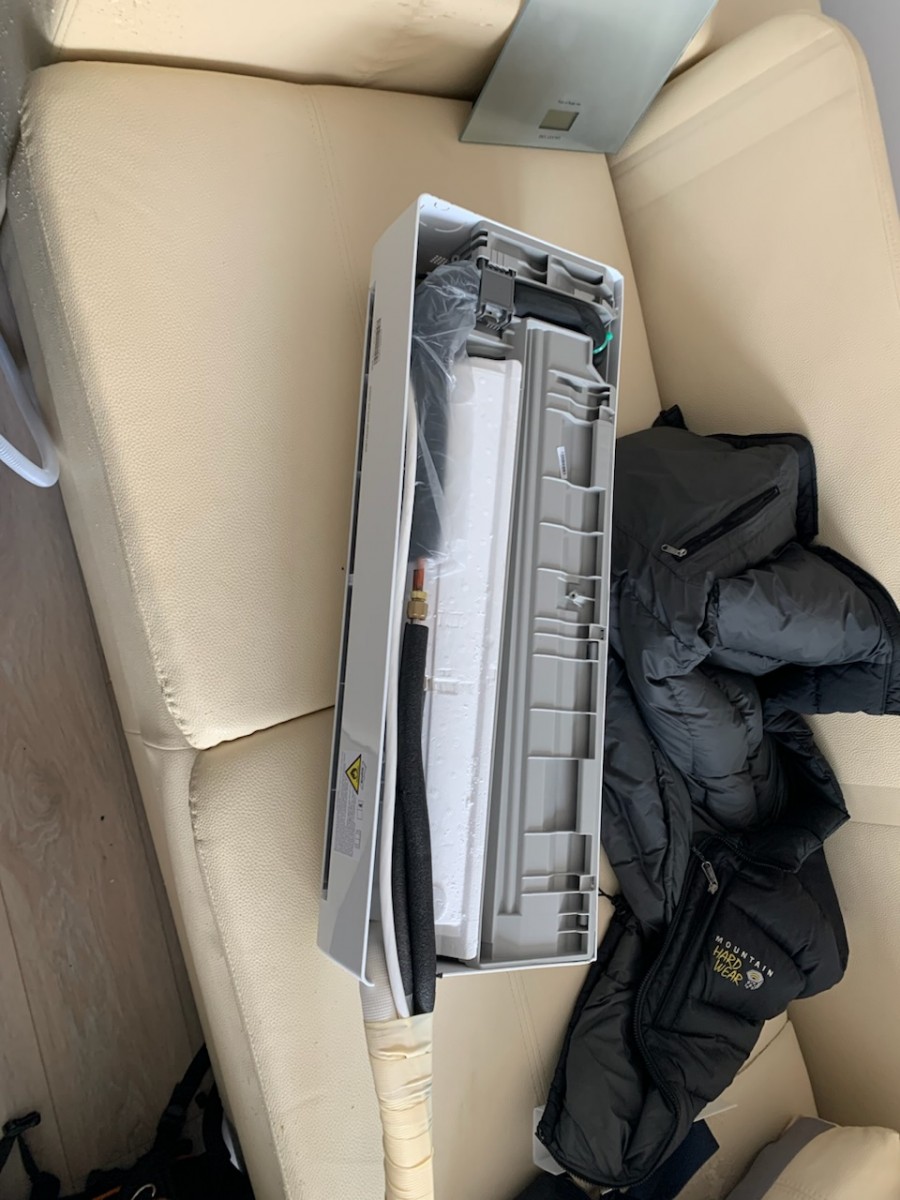

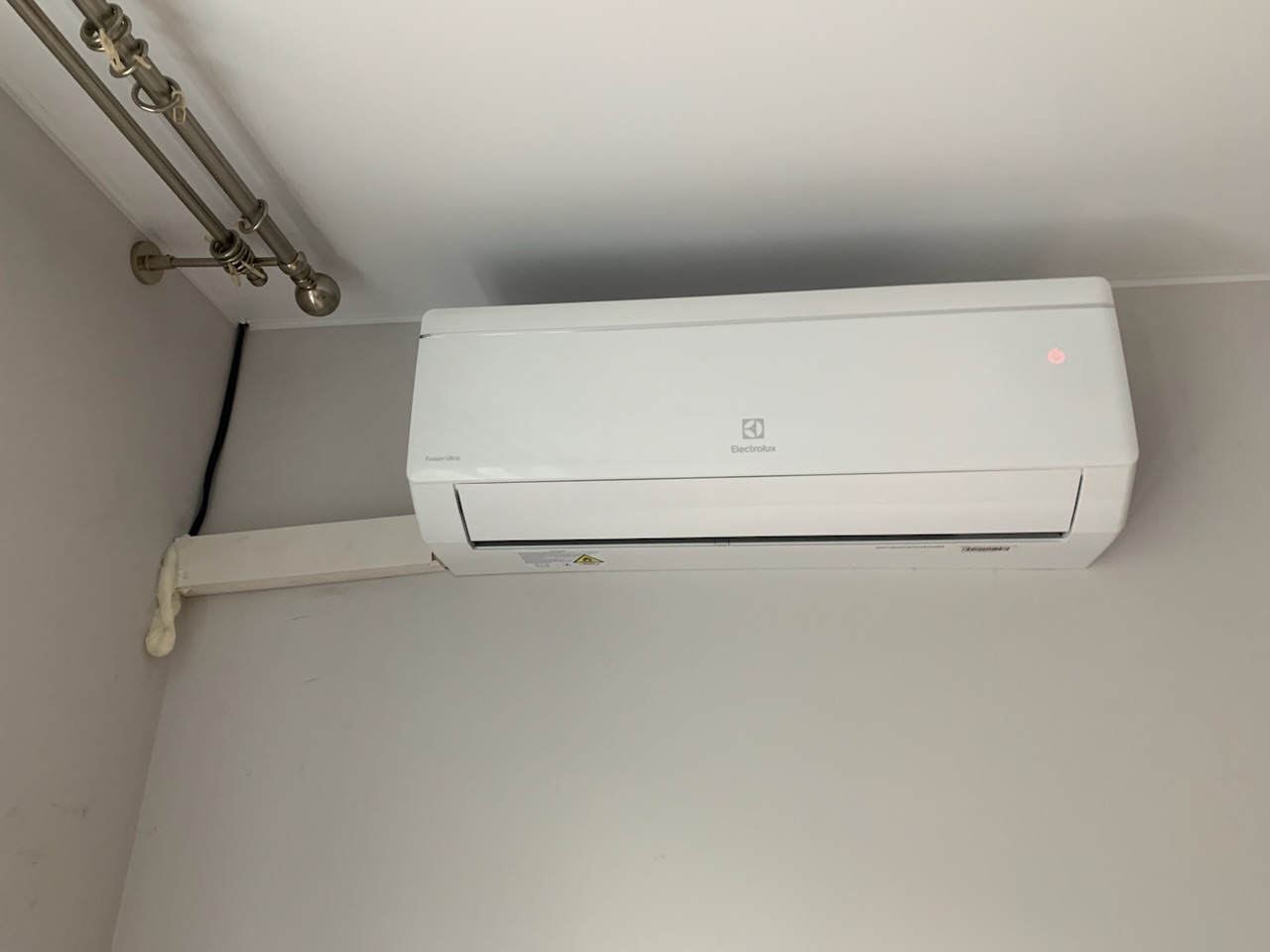

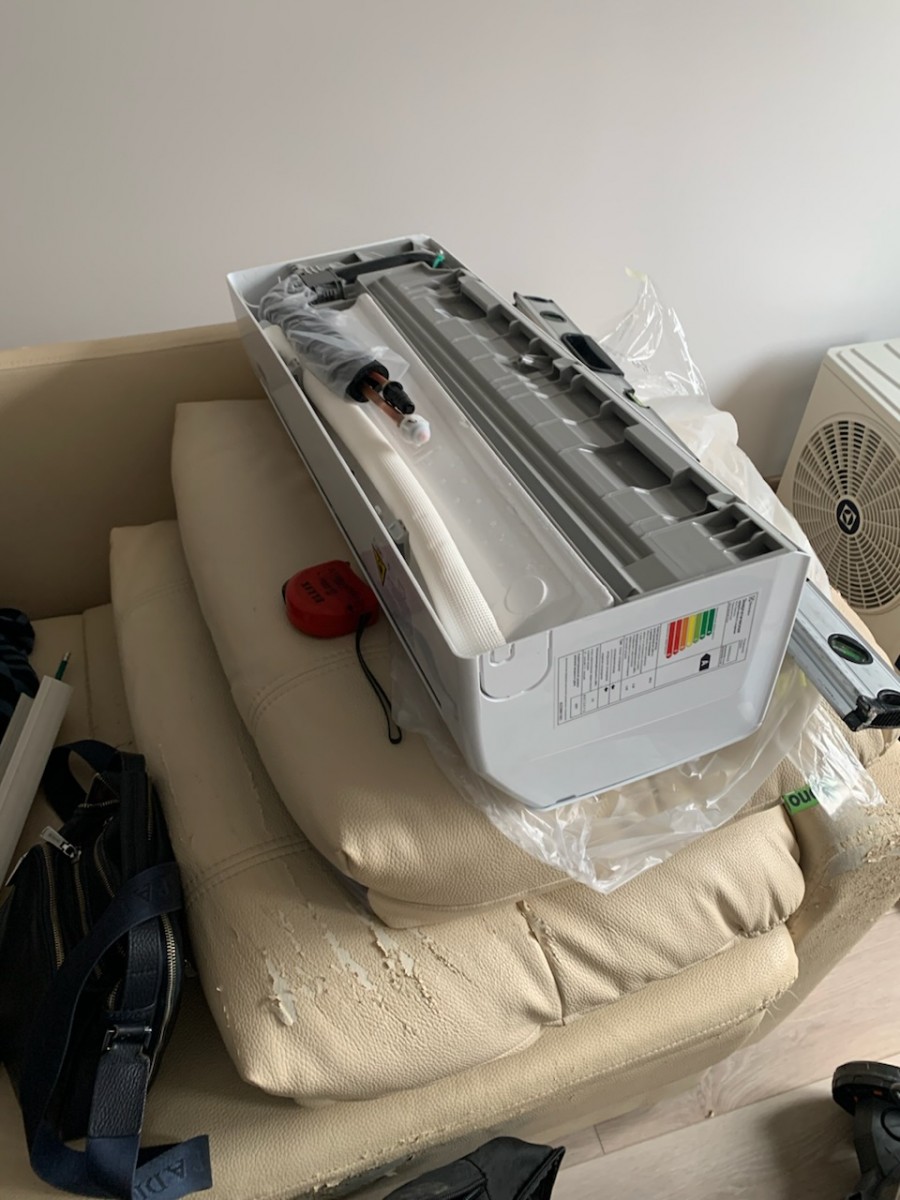

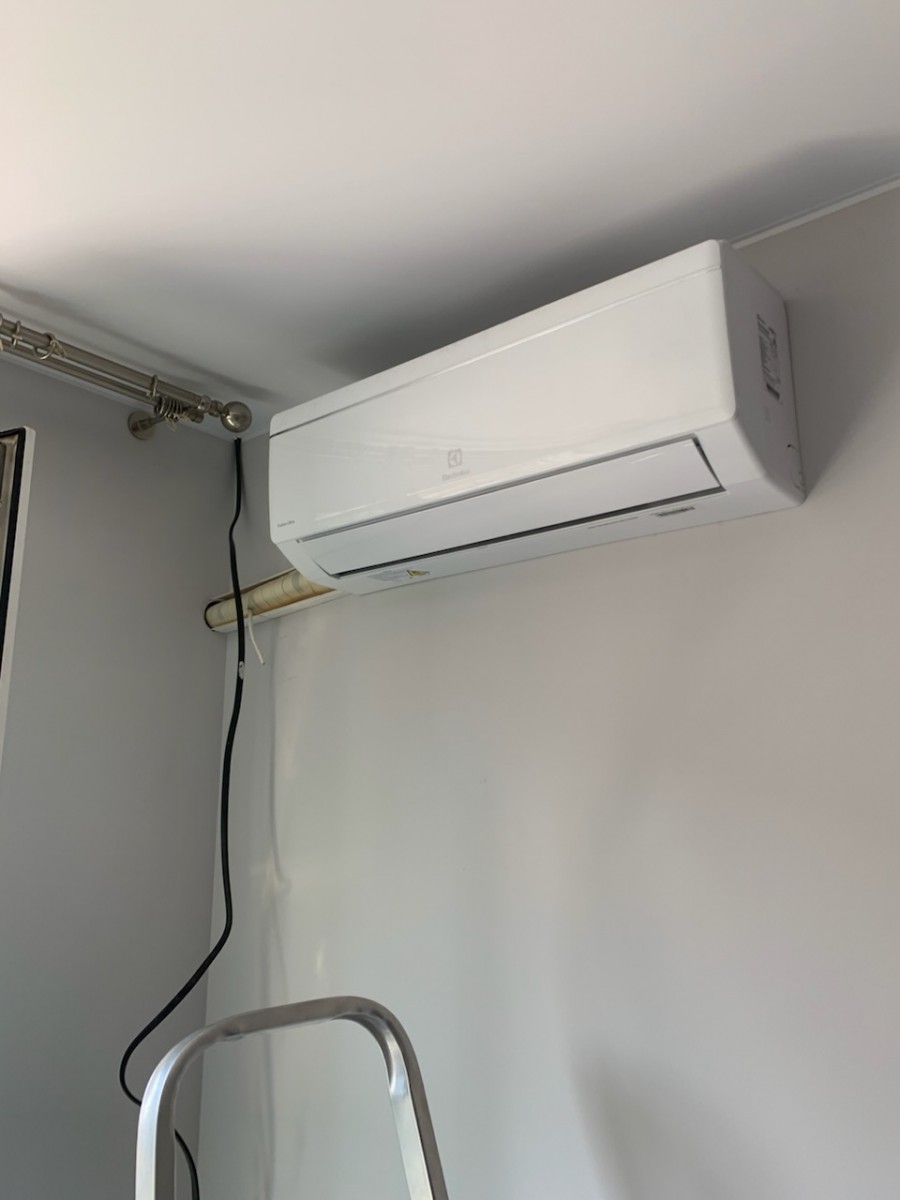

6. Установка внутреннего блока
Внутренний блок навешивается на монтажную пластину: нижняя часть заводится в зацепление с нижними крюками, верхняя прижимается к стене — верхние защёлки фиксируют блок. Проверяется надёжность фиксации и горизонтальность. Медные трубки подключаются к портам внутреннего блока, затягиваются динамометрическим ключом. Дренажный шланг подключается с уклоном вниз.

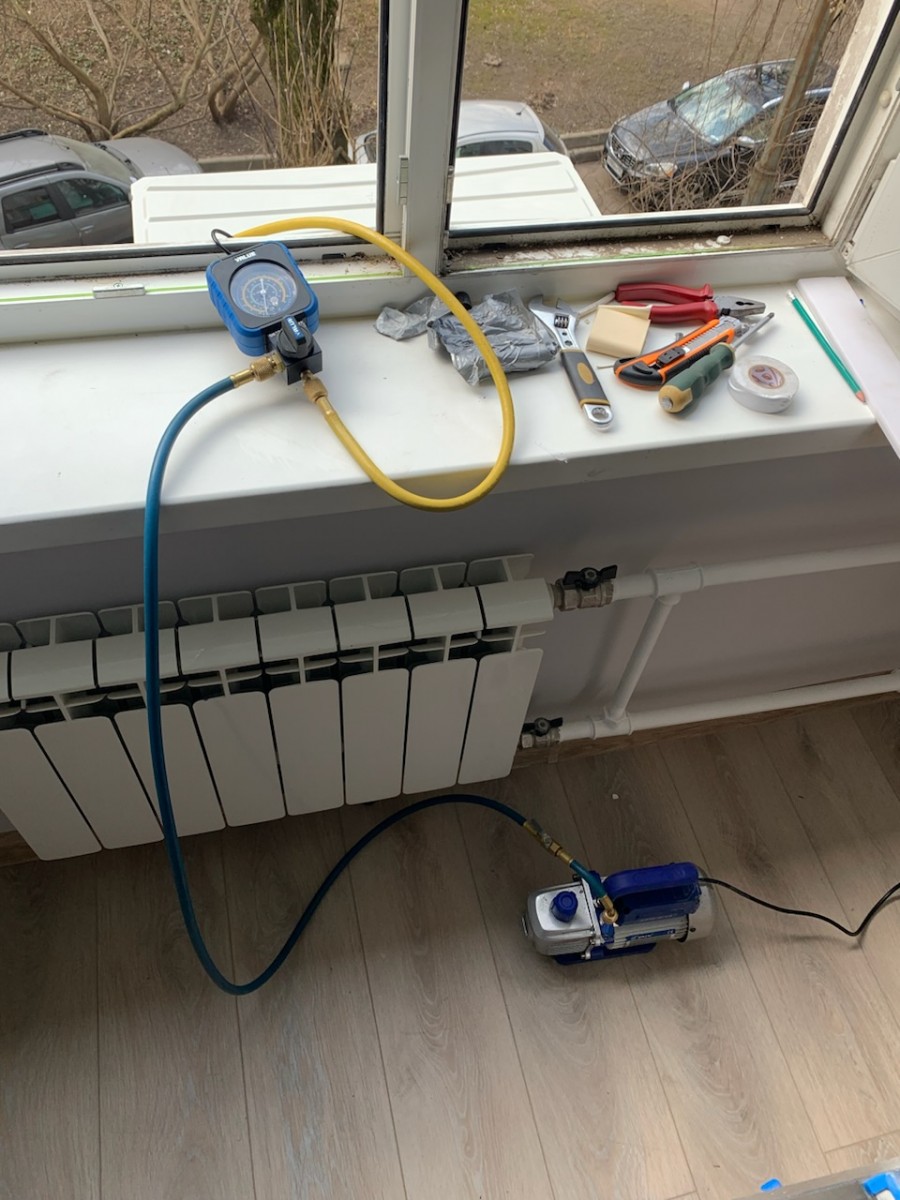

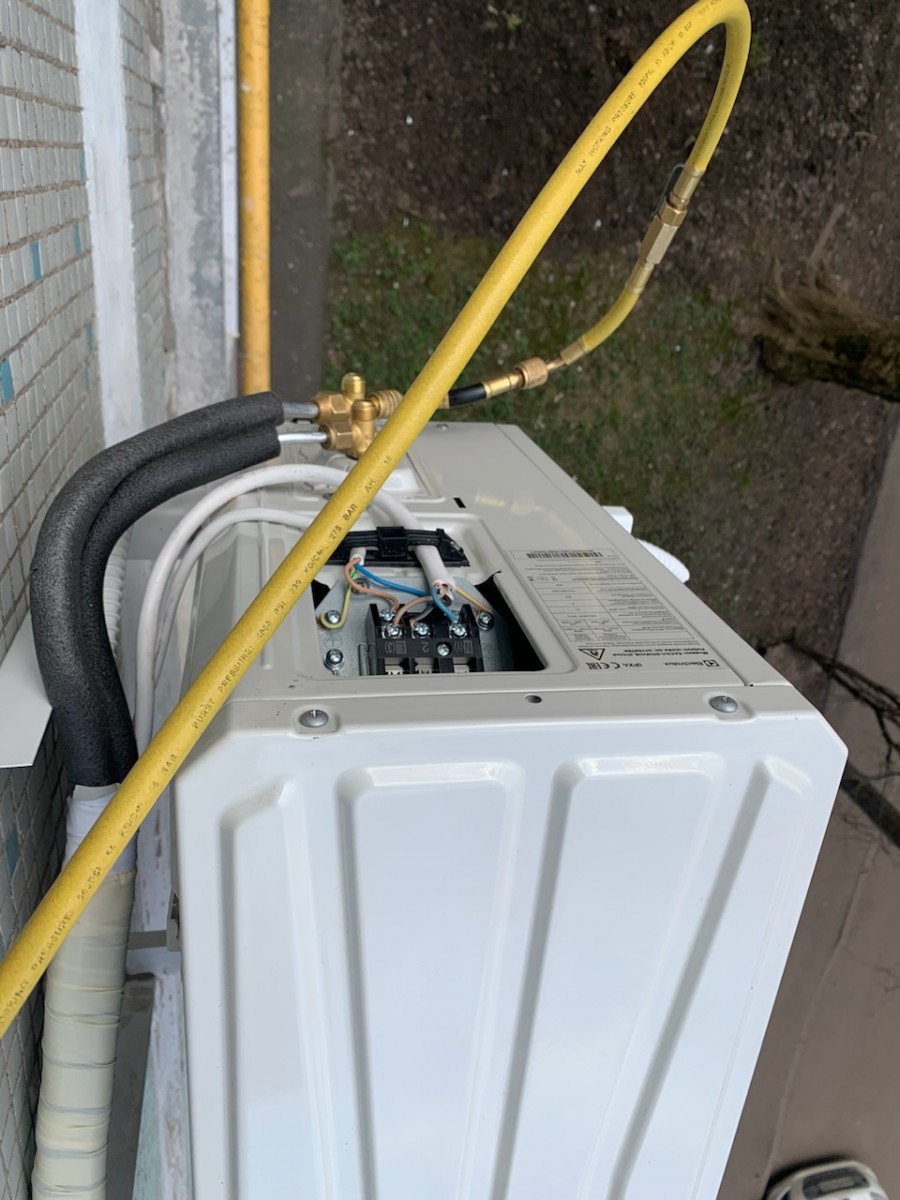

7. Вакуумирование и запуск
Вакуумный насос откачивает воздух и влагу из фреонового контура — не менее 15 минут. Остаточное давление — не выше 500 Па. Система выдерживается под вакуумом 10–15 минут — если давление не растёт, герметичность подтверждена. Открываются сервисные вентили, хладагент R32 из наружного блока поступает в систему. Проводится тестовый запуск, проверка утечек электронным течеискателем, проверка всех режимов.
Особенности монтажа инверторной модели
Electrolux EACS/I-07HF/N8_21Y — инверторная сплит-система с технологией Super DC Inverter. Компрессор работает в плавном диапазоне мощностей, не отключается при достижении заданной температуры, а снижает обороты. Это предъявляет дополнительные требования к монтажу:
- Вакуумирование — не менее 15 минут — остаточная влага в контуре разрушает инверторный компрессор. Кислород и влага образуют кислоты, которые разъедают обмотки электромотора. Для инверторных моделей вакуумирование критически важно — стоимость замены инверторного компрессора в 2–3 раза выше, чем неинверторного;
- Хладагент R32 — слегка горючий (класс A2L), требует соблюдения мер пожарной безопасности при монтаже. Заправка и дозаправка выполняется по электронным весам, в жидкой фазе. Манометрический коллектор должен быть сертифицирован для R32;
- Защита от перепадов напряжения — кондиционер стабильно работает в диапазоне 198–264 В, но при сильных скачках в панельном доме серии II-49 рекомендуется дополнительный стабилизатор;
- Wi-Fi модуль — опционально устанавливается съёмный Wi-Fi модуль для управления с смартфона через приложение. Поддерживает экосистемы «Умный дом»: Яндекс, Hommyn, VK.

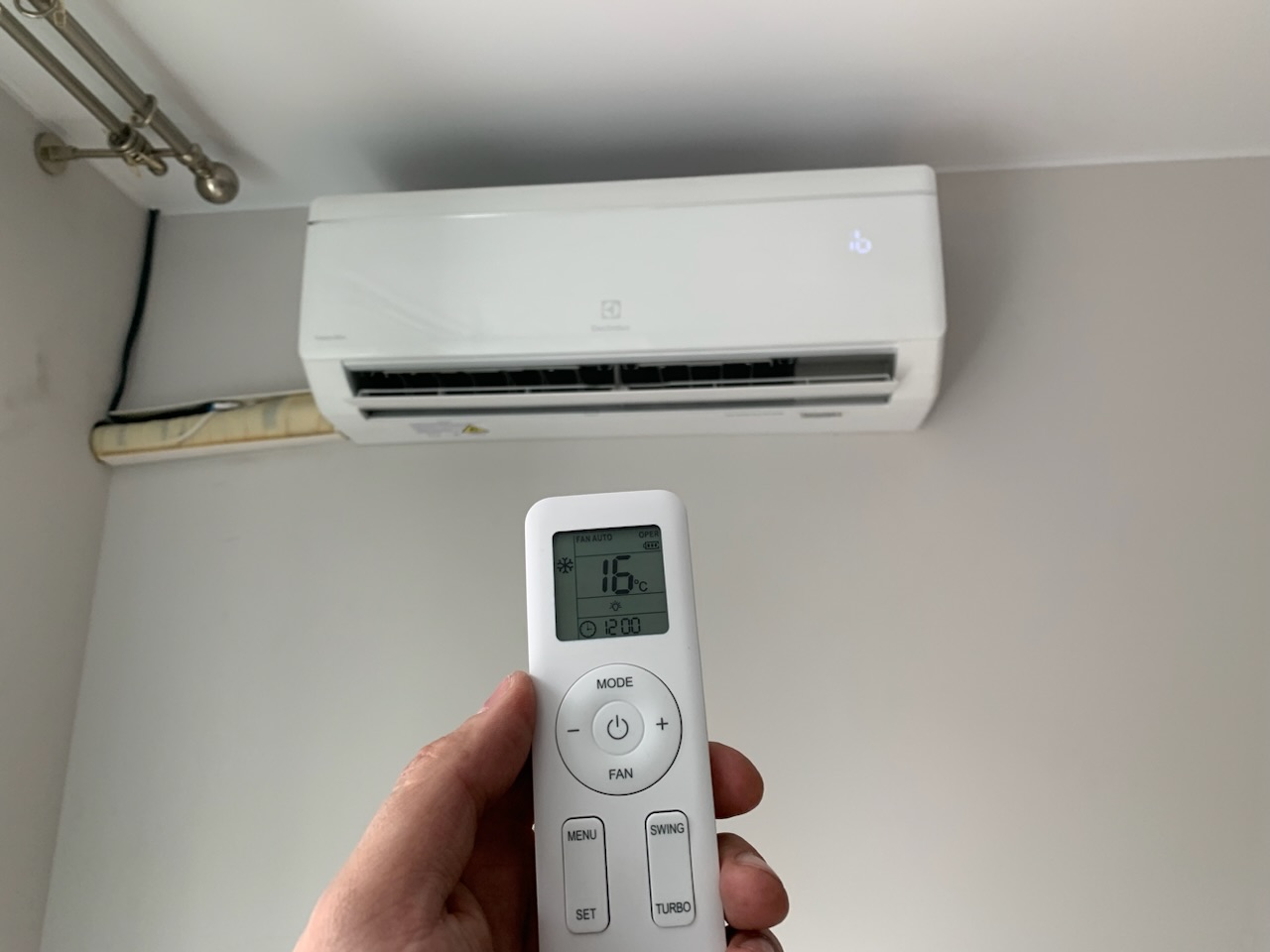

Функции и режимы

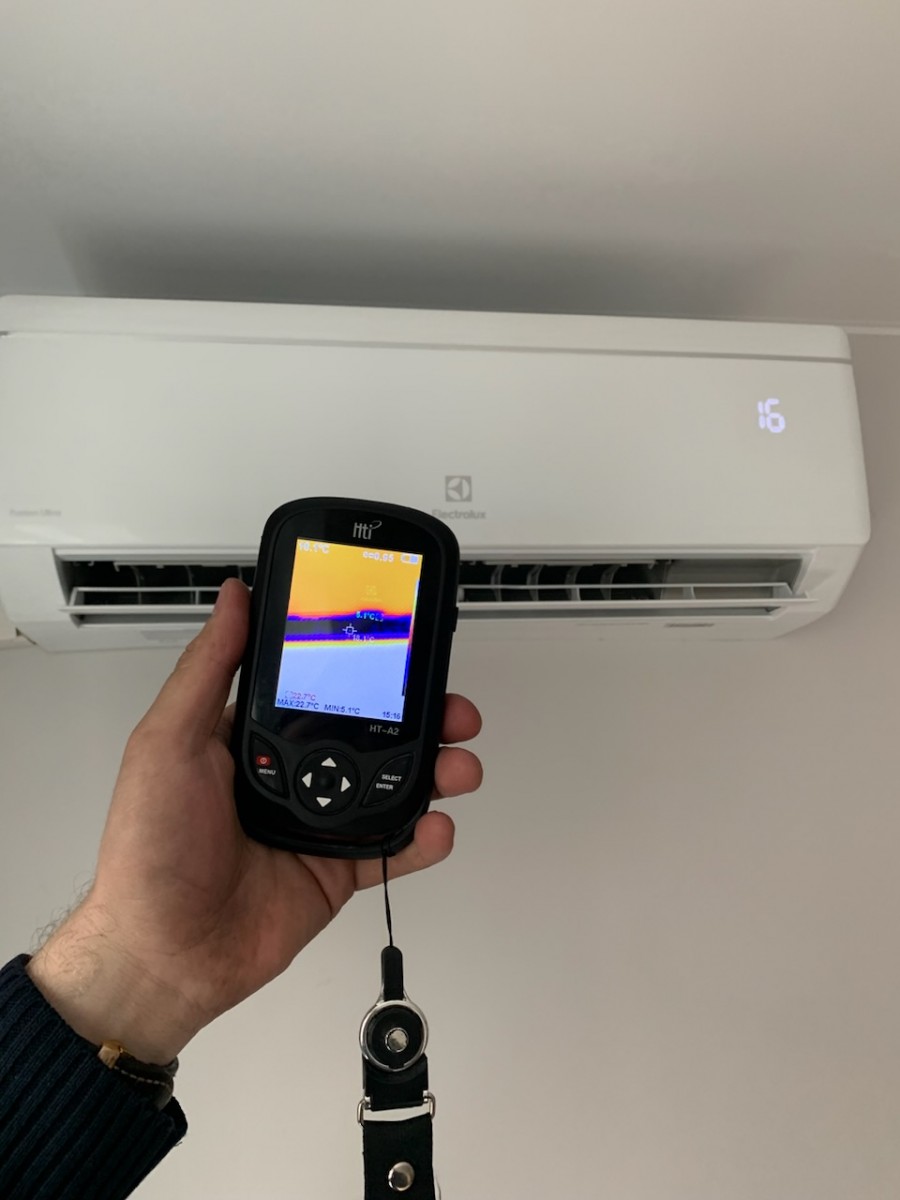

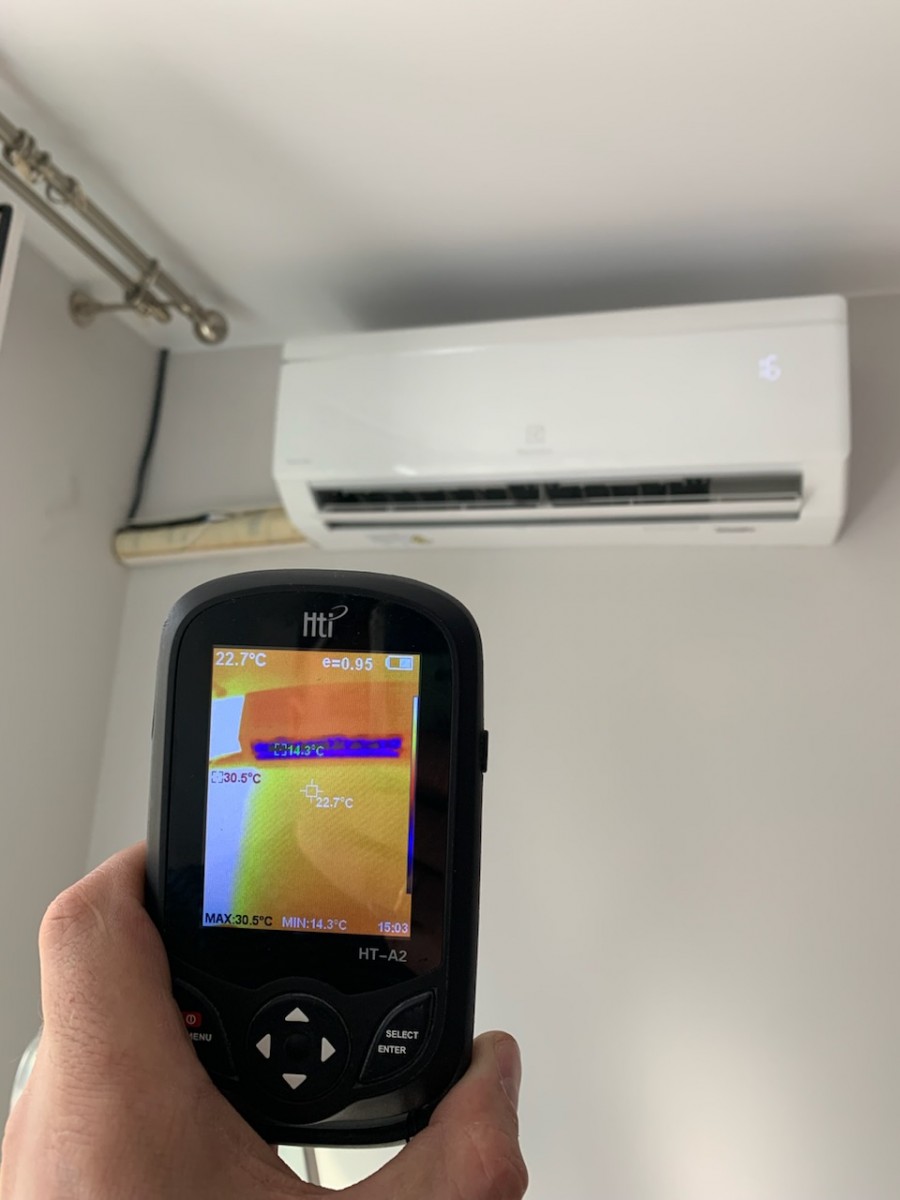

После монтажа кондиционер тестируется во всех режимах:

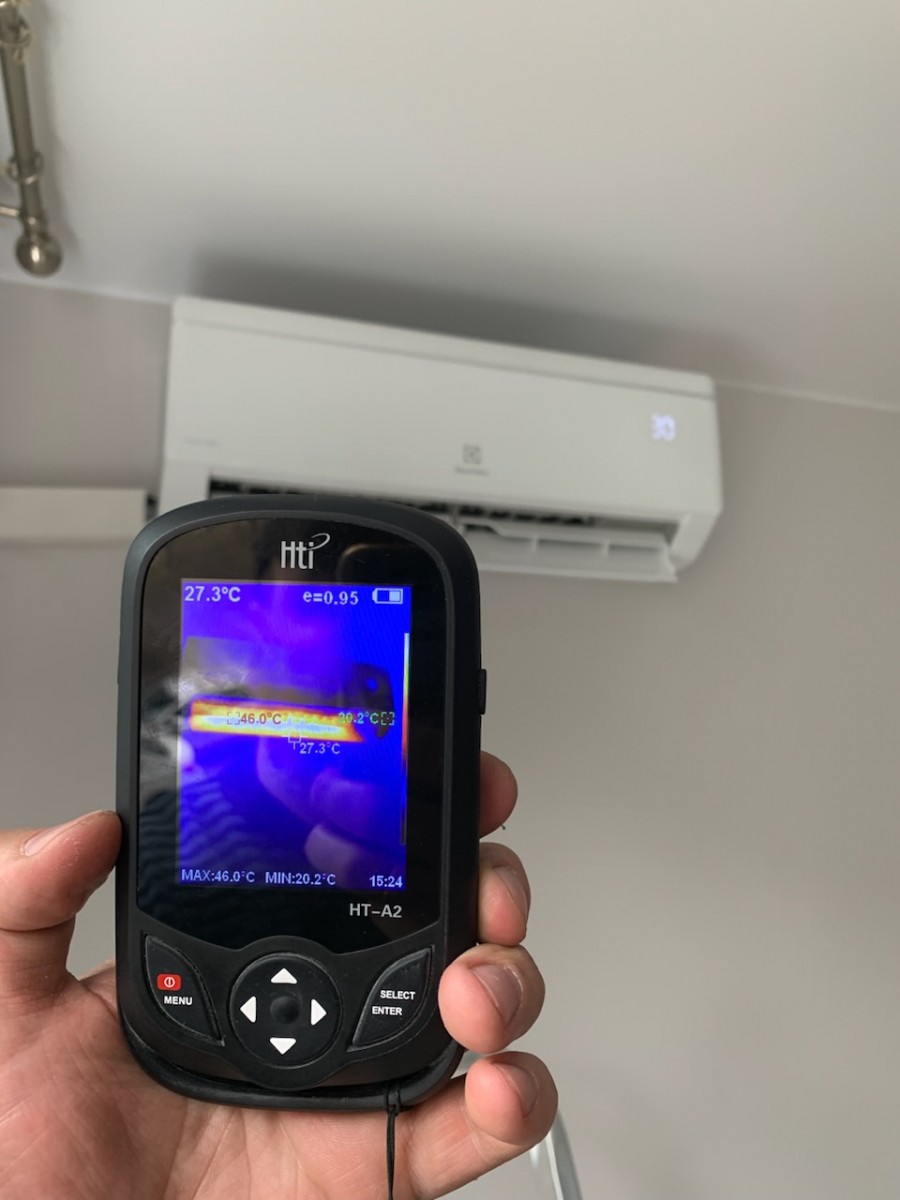

- Охлаждение — замер разницы температур на входе и выходе — 8–12 °C;
- Обогрев — проверка функции Hot Start (вентилятор не запускается до прогрева теплообменника), работа до -15 °C;
- Вентиляция — 7 скоростей вентилятора;
- Осушение — режим независимого осушения без понижения температуры;
- Турбо — максимальная производительность, быстрое охлаждение/обогрев;
- Ночной режим — снижение уровня шума и мощности;
- I-Feel — датчик температуры в пульте ДУ поддерживает комфорт в месте нахождения людей, а не у внутреннего блока;
- Таймер — автоматическое включение/выключение в течение 24 часов;
- Авторестарт — восстановление настроек после отключения питания;
- Автоочистка — осушка испарителя после выключения, предотвращение плесени;
- Самодиагностика — проверка отсутствия активных кодов ошибок;
- Автообогрев +8 °C — автономное поддержание плюсовой температуры в доме при длительном отсутствии (дачный режим);
- Автоматическая разморозка — очистка наружного блока от наледи при работе на обогрев;
- Жалюзи — горизонтальное регулирование направления воздушного потока с пульта.
Стоимость монтажа
Цены по московскому рынку на сентябрь 2026 года:
| Услуга | Стоимость |
|---|---|
| Выезд мастера, замеры, согласование с УК | бесплатно при монтаже / 1 500 ₽ отдельно |
| Стандартный монтаж (трасса до 3 м, без альпиниста, 1–2 этаж) | от 8 500 ₽ |
| Монтаж с альпинистом (трасса до 3 м, 3–12 этаж) | от 10 500 ₽ |
| Дополнительный метр трассы (сверх стандартной) | от 800 ₽ / м |
| Бурение отверстия (алмазная коронка, панельная стена) | от 1 500 ₽ |
| Штробление под трассу (за метр) | от 800 ₽ / м |
| Установка кронштейнов на фасад альпинистом | входит в стоимость |
| Вальцовка соединений | входит в стоимость |
| Вакуумирование | входит в стоимость |
| Проверка утечек течеискателем | входит в стоимость |
| Тестовый запуск и проверка всех режимов | входит в стоимость |
| Дозаправка фреоном R32 (при удлинённой трассе) | от 1 500 ₽ + фреон |
| Фреон R32 | 500–1 000 ₽ / 100 г |
| Установка защитного козырька на наружный блок | от 1 500 ₽ + козырёк |
| Установка виброизоляторов | от 500 ₽ |
| Установка Wi-Fi модуля | от 1 500 ₽ + модуль |
| Демонтаж старого кондиционера (при замене) | от 3 000 ₽ |
| Демонтаж с альпинистом | от 5 500 ₽ |
| Документы для УК (наряд-допуск, гарантийное письмо) | входит в стоимость |
| Оформление акта выполненных работ | входит в стоимость |
Согласование с управляющей компанией
Перед проведением высотных работ в панельном доме на Россошанской ул. д.13 к.1 необходимо согласование с управляющей компанией ГУП ДЕЗ района «Чертаново Южное». Для согласования предоставляется:
- Удостоверение промышленного альпиниста;
- Гарантийное письмо от подрядчика;
- Наряд-допуск на высотные работы;
- Договор подряда;
- Сертификаты на альпинистское снаряжение.
Без предоставления полного пакета документов управляющая компания не допускает альпиниста на крышу и к фасаду здания. Компания «МонтажМастер» предоставляет все необходимые документы.
Почему монтаж должны выполнять специалисты
- Профессиональный инструмент — перфоратор с алмазной коронкой, труборез, вальцовочный набор, динамометрический ключ, вакуумный насос, манометрический коллектор для R32, электронный течеискатель. Без этих инструментов качественный монтаж инверторной сплит-системы невозможен;
- Вакуумирование — критически важно для инверторных моделей. Остаточная влага разрушает компрессор. Вакуумирование проводится не менее 15 минут, остаточное давление — не выше 500 Па;
- Хладагент R32 — требует соблюдения мер пожарной безопасности (класс горючести A2L). Манометрический коллектор и шланги должны быть сертифицированы для R32. Заправка по электронным весам в жидкой фазе;
- Высотные работы — монтаж наружного блока на фасаде 12-этажного дома требует квалификации и страховочной системы. Промышленный альпинист «МонтажМастер» имеет удостоверение и сертифицированное снаряжение;
- Динамометрический ключ — затяжка гаек с точным моментом. Перетяжка — срыв резьбы или раздавливание медной трубы. Недотяжка — утечка фреона;
- Гарантия — производитель Electrolux даёт гарантию 5 лет на оборудование при условии профессионального монтажа с оформленным актом. Самостоятельный монтаж аннулирует гарантию;
- Экономия — правильный монтаж предотвращает утечку фреона (от 1 500 ₽ на дозаправку), замену компрессора (от 15 000 ₽), протечки конденсата. Профилактика дешевле ремонта.
Монтаж в панельном доме серии II-49
Серия II-49 — типовая панельная московская серия, массово строившаяся в 1970-х годах. Особенности монтажа кондиционеров в таких домах:
- Бурение — панельная стена бурится перфоратором с алмазной коронкой. Без алмазной коронки обычное бурение может вызвать сколы и микротрещины в панели;
- Крепление кронштейнов — анкерные болты М10–М12 заглубляются в панель минимум на 60–80 мм. При тонкой наружной стене используются сквозные шпильки с шайбами изнутри помещения;
- Прокладка трассы — в квартирах серии II-49 высота потолков 2,70 м, что позволяет прокладывать трассу в кабель-канале по стене без штробления. Штробление панельных стен ограничено — нельзя резать арматуру;
- Дренаж — выводится на улицу через сквозное отверстие с уклоном вниз. Внутренний дренаж можно подключить к канализации при наличии технической возможности.
Компания «МонтажМастер» выполняет монтаж сплит-систем Electrolux Fusion Ultra DC по адресу Россошанская улица д.13 к.1 и других домов района Чертаново Южное ЮАО Москвы. Мы предоставляем полный пакет документов для согласования с управляющей компанией, используем сертифицированное альпинистское снаряжение и профессиональный монтажный инструмент. Монтаж проводится за 2–3 часа. На работы предоставляется гарантия 12 месяцев.
Чтобы вызвать мастера на монтаж кондиционера Electrolux EACS/I-07HF/N8_21Y по адресу Россошанская ул. д.13 к.1 или получить бесплатную консультацию, звоните по телефону +7 (495) 644-88-40 или +7 (916) 397-51-31. Также можно написать на info@vent-master.ru.
