Монтаж кондиционера haier , Каштановая улица, 4/6, деревня Красное, городской округ Домодедово

Монтаж кондиционера Haier в коттеджном посёлке «Красные Пруды» — Каштановая ул. 4/6, деревня Красное, Домодедово

Неинверторная сплит-система Haier Spirit On-Off HSU-09HSL103/R3-W — климатическая техника китайского бренда Haier, одного из мировых лидеров в производстве бытовой техники и климатического оборудования. Модель рассчитана на обслуживание помещений площадью до 25 м², работает на хладагенте R32, оснащена неинверторным компрессором Rechi. Уровень шума внутреннего блока — от 23 дБ. Мощность охлаждения и обогрева — по 2,5 кВт. Производитель даёт гарантию 5 лет.

Серия Spirit — линейка настенных сплит-систем Haier с матово-белым корпусом, особой конструкцией жалюзи Spiral Air, формирующей восходящий воздушный поток, и поддержкой платформы умного дома evo. Холодный воздух не попадает напрямую на человека, а температура в помещении распределяется равномерно. Теплообменники внутреннего и наружного блоков покрыты антикоррозийным составом Blue Fin. Хладагент R32 обеспечивает более высокую эффективность и меньшее воздействие на окружающую среду по сравнению с R410A.

Монтаж проводился в кирпичном трёхэтажном таунхаусе коттеджного посёлка «Красные Пруды», деревня Красное, городской округ Домодедово Московской области. Кондиционер установлен на первом этаже — в кухне-гостиной. Наружный блок размещён на фасаде первого этажа, доступ с земли и лестницы, без промышленного альпиниста.

Компания «МонтажМастер» выполняет монтаж сплит-систем Haier в Москве и Московской области, включая городской округ Домодедово. В этой статье — разбор монтажа на конкретном объекте: Каштановая ул. 4/6, деревня Красное.

Технические характеристики Haier Spirit On-Off HSU-09HSL103/R3-W

Адрес объекта

Коттеджный посёлок «Красные Пруды» расположен в деревне Красное городского округа Домодедово Московской области, в 35 км от МКАД по Каширскому шоссе или трассе М-4 «Дон». Посёлок представляет собой комплекс кирпичных таунхаусов и отдельно стоящих домов с централизованными коммуникациями: газ, водопровод, канализация, электричество 15 кВт. Территория охраняется, въезд через шлагбаум, дороги асфальтированы. Вблизи — лесные массивы, пляж и места для рыбалки.

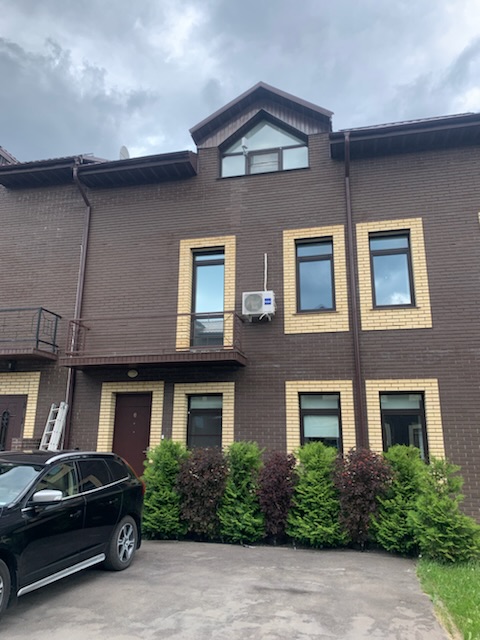

Таунхаус на Каштановой ул. 4/6 — трёхэтажный кирпичный дом 2014–2015 года постройки. Стены — кирпич, перекрытия — железобетонные. Отопление — газовый двухконтурный котёл. Первый этаж — кухня-гостиная площадью около 43 м², где установлен кондиционер. Высота потолков — 2,7 м. Фасад первого этажа доступен с земли и лестницы — наружный блок устанавливается без альпиниста.

Особенности монтажа в кирпичном таунхаусе

Установка сплит-системы в кирпичном таунхаусе имеет особенности:

• Бурение кирпичной стены — кирпич бурится перфоратором с алмазной коронкой. Кирпич — хрупкий материал, бурится легче монолита, но при ударном бурении возможны сколы. Алмазная коронка обеспечивает чистое отверстие без трещин. Бурение ведётся без ударного режима — только вращение;
• Крепление монтажной пластины — в кирпичной стене пластина крепится анкерными болтами или саморезами с дюбелями. Кирпич держит крепления надёжно. Пластина выравнивается по строительному уровню;
• Крепление кронштейнов наружного блока — кронштейны крепятся к кирпичному фасаду анкерными болтами М10–М12, заглублёнными на 80–100 мм. Кирпич — прочный материал, анкеры держат надёжно;
• Прокладка трассы — в кирпичном доме возможно штробление стен, но в таунхаусе с евроремонтом трасса прокладывается открыто в декоративном кабель-канале 60×60 мм — без пыли и грязи;
• Доступ к фасаду — первый этаж таунхауса, высота фасада до 3 м. Наружный блок устанавливается с земли или стремянки. Промышленный альпинист не требуется;
• Отверстие — после прокладки трассы отверстие в кирпичной стене запенивается монтажной пеной с обеих сторон — теплоизоляция и защита от сквозняков.

Этапы монтажа

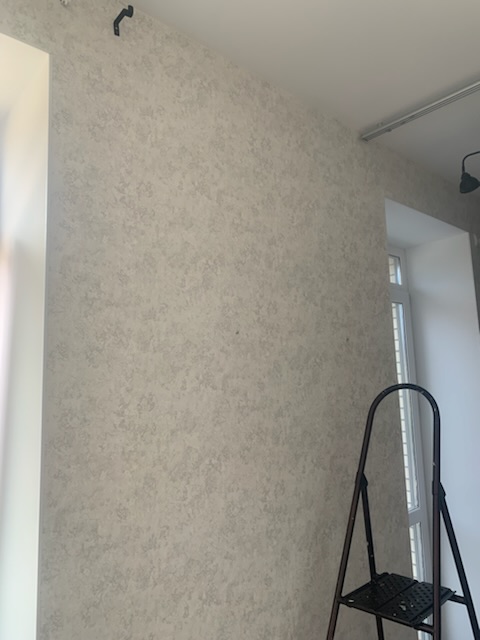

1. Подготовка и замеры

Мастер выезжает в коттеджный посёлок «Красные Пруды», Каштановая ул. 4/6:

• Определяется место установки внутреннего блока — на стене первого этажа в кухне-гостиной, с учётом расположения окон, дверей, мебели и высоты потолков (2,7 м);
• Определяется место установки наружного блока — на фасаде первого этажа, под окном. Блок должен быть доступен для обслуживания с земли или лестницы;
• Замеряется длина фреоновой трассы — расстояние между внутренним и наружным блоками по кратчайшему пути;
• Проверяется электропроводка — сечение кабеля, состояние автомата, наличие заземления;
• Проверяется толщина и конструкция стены — кирпич, бурение алмазной коронкой.

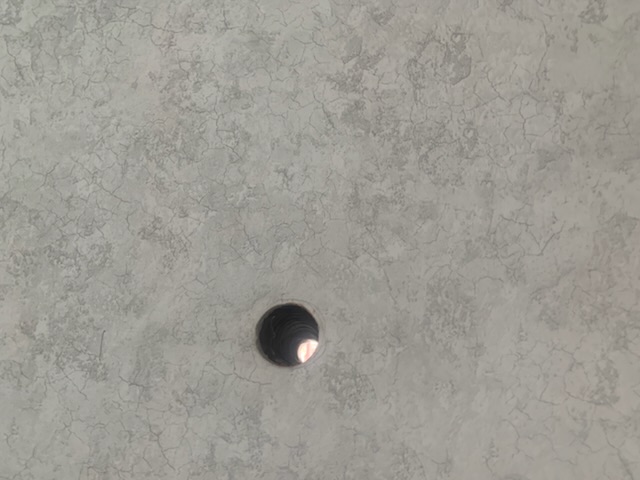

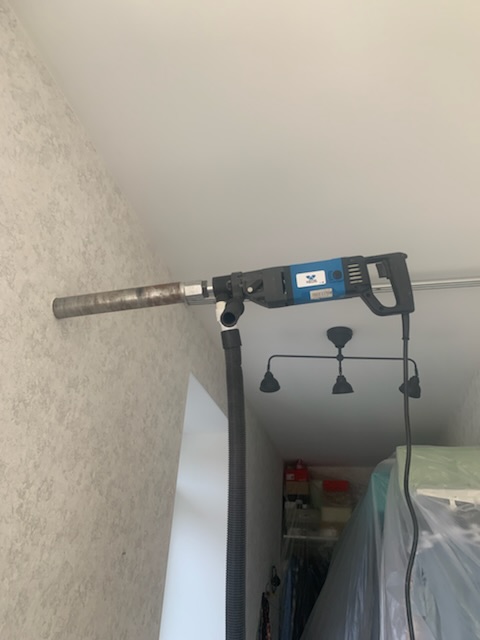

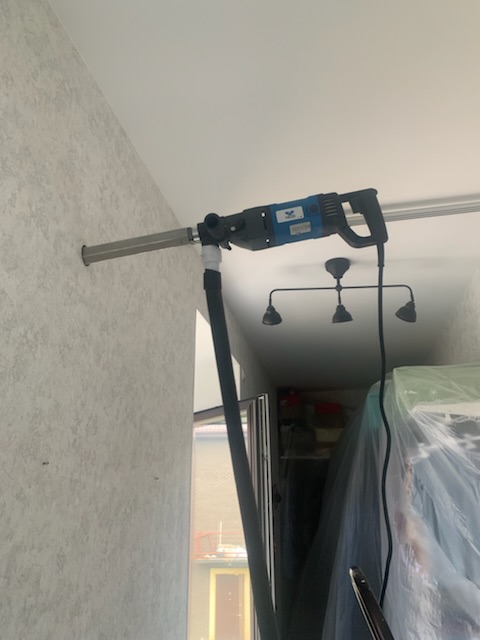

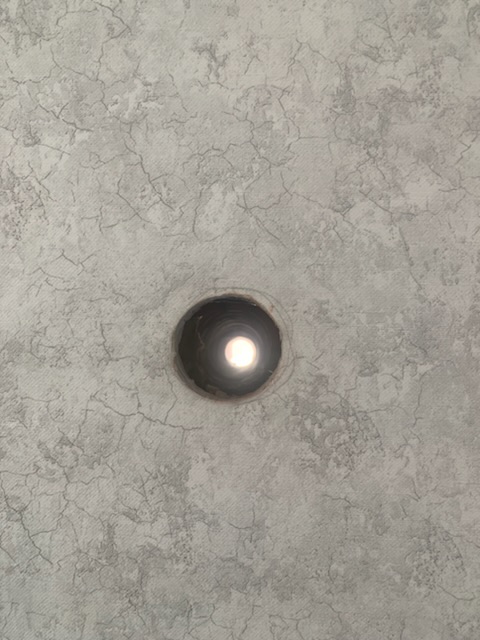

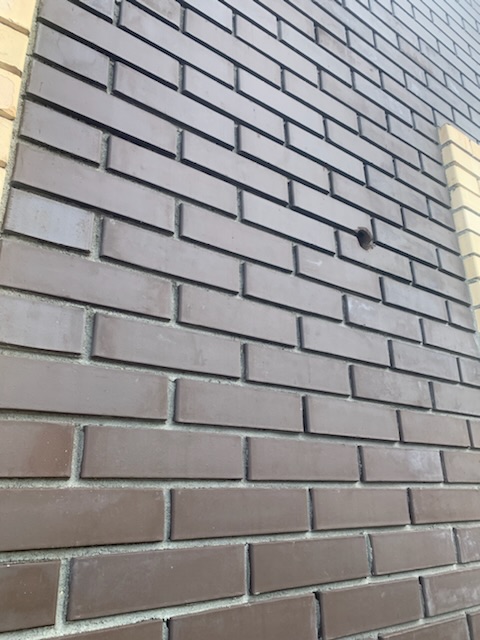

2. Бурение отверстия

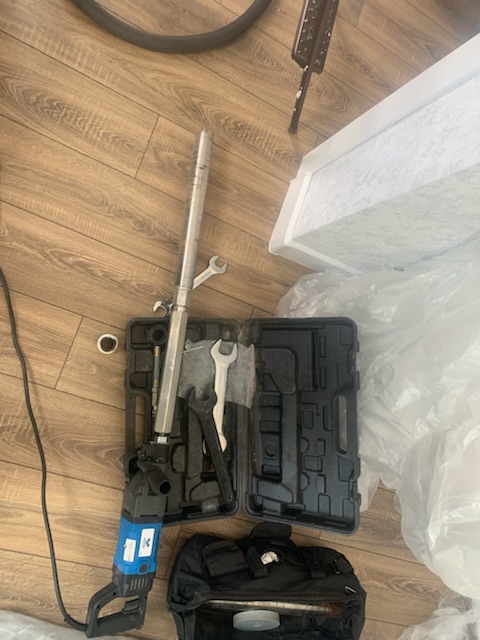

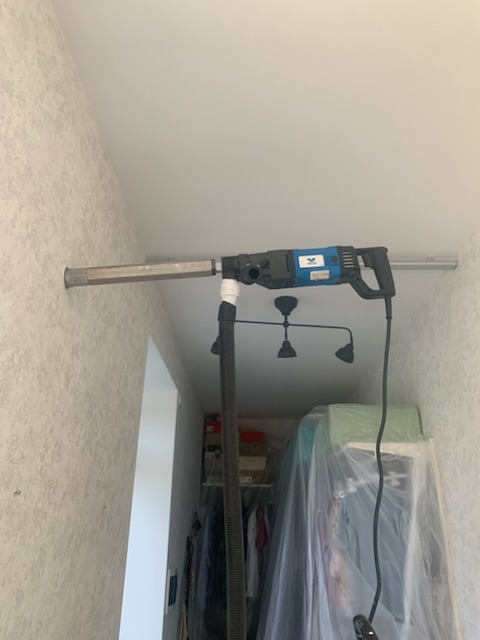

• В кирпичной стене бурится отверстие диаметром 45–55 мм перфоратором с алмазной коронкой;
• Бурение ведётся без ударного режима — только вращение, чтобы не повредить кирпичную кладку;
• Отверстие бурится под наклоном 3–5 градусов вниз в сторону улицы — для самотёка конденсата;
• В отверстие вставляется защитная гильза — отрезок пластиковой трубы.

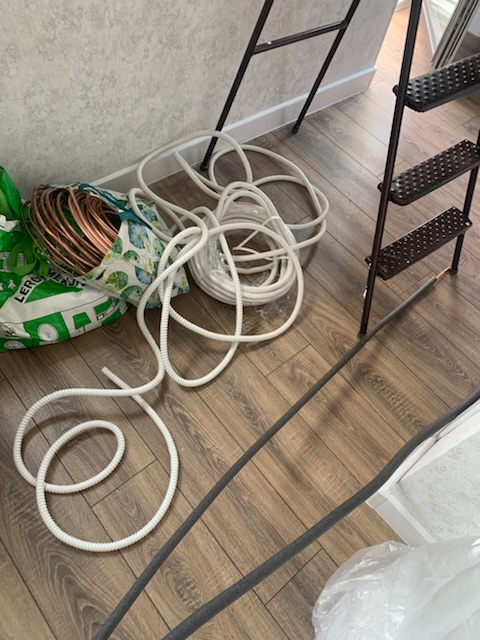

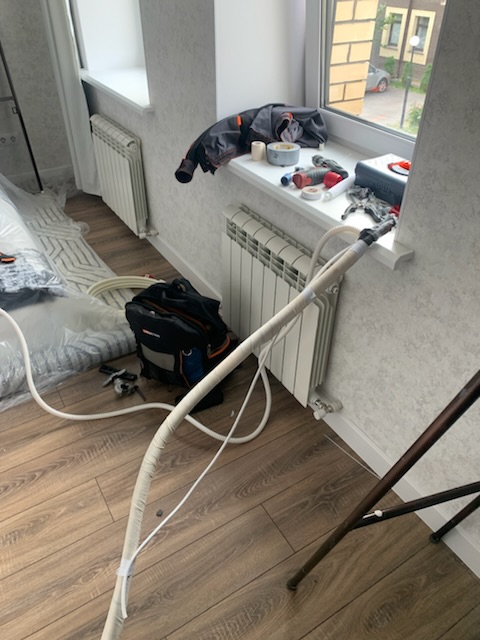

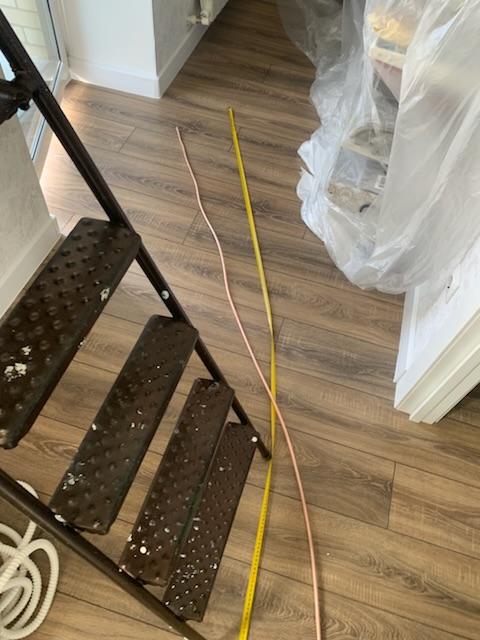

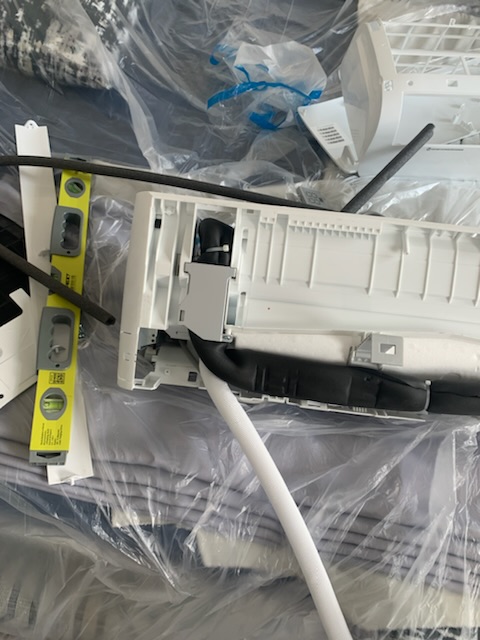

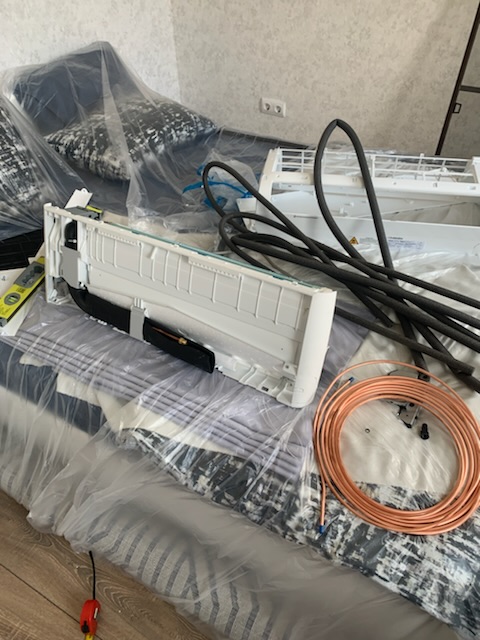

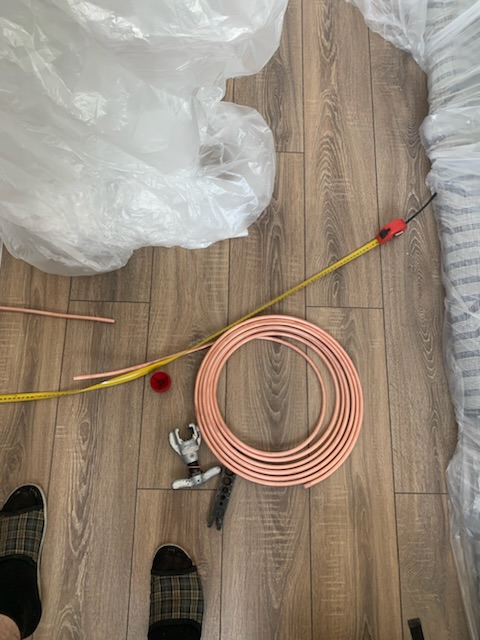

3. Прокладка фреоновой трассы

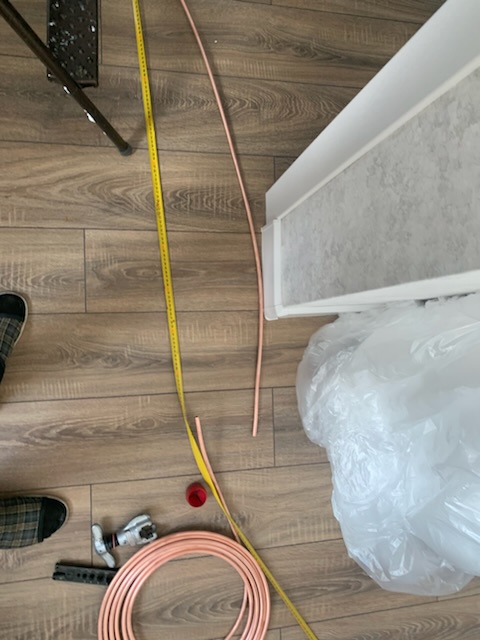

Прокладывается межблочная трасса: две медные трубки (жидкостная 1/4" и газовая 3/8"), межблочный электрический кабель и дренажный шланг.

• Резка труб — труборезом, не ножовкой. Медная стружка недопустима в контуре;
• Зачистка (римминг) — края труб обрабатываются риммером для удаления заусенцев;
• Теплоизоляция — на каждую трубку надевается утеплитель (флекс) для предотвращения конденсации и потери холода;
• Изгиб — трубки гнутся трубогибом с радиусом не менее 4 диаметров. Залом медной трубки сужает сечение и нарушает циркуляцию хладагента;
• Сборка в жгут — трубки, кабель и дренажный шланг связываются виниловой лентой;
• Вывод на фасад — жгут выводится через сквозное отверстие на улицу;

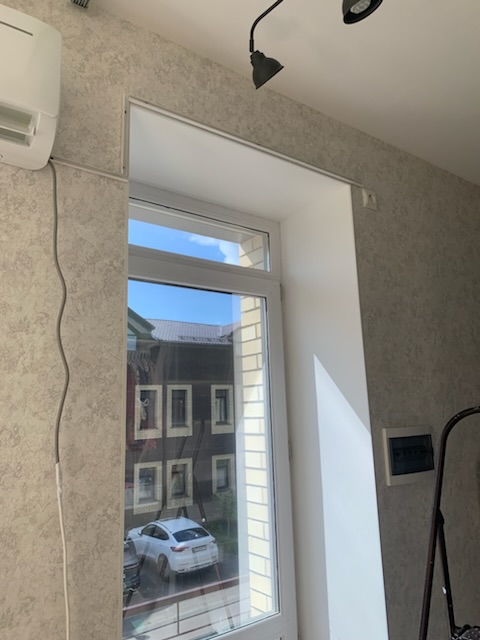

• Кабель-канал — внутри помещения трасса закрывается декоративным пластиковым коробом 60×60 мм. Короб крепится к кирпичной стене саморезами с дюбелями.

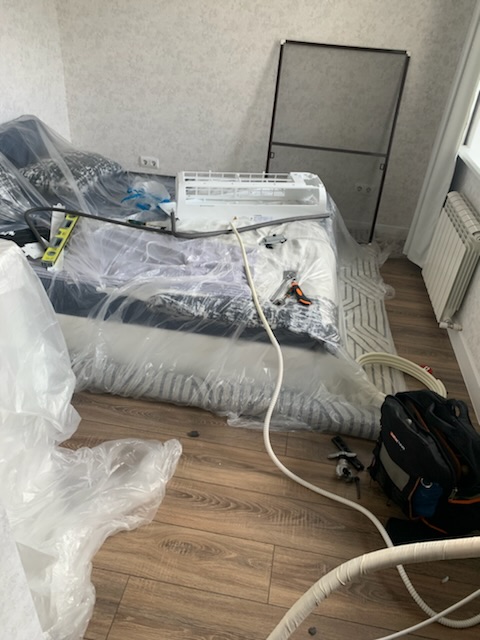

4. Установка монтажной пластины внутреннего блока

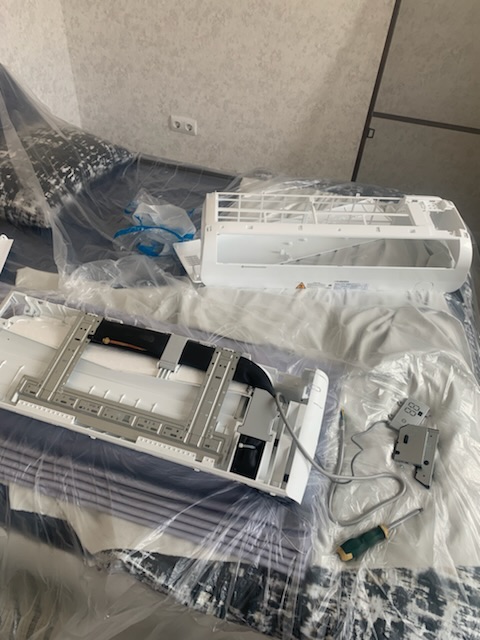

Монтажная пластина снимается с задней панели внутреннего блока и крепится к кирпичной стене:

• Пластина прикладывается к стене и выставляется строго горизонтально по строительному уровню — перекос нарушает отток конденсата;
• Устанавливается с отступом от потолка не менее 10 см, учитывается расположение мебели;
• В кирпичной стене пластина крепится анкерными болтами или саморезами по бетону с дюбелями. Кирпич — прочный материал, крепления держат надёжно;
• Проверяется жёсткость крепления — пластина не должна люфтить.

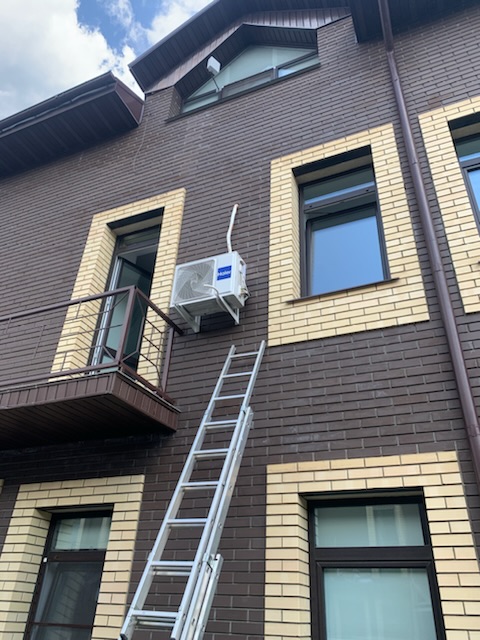

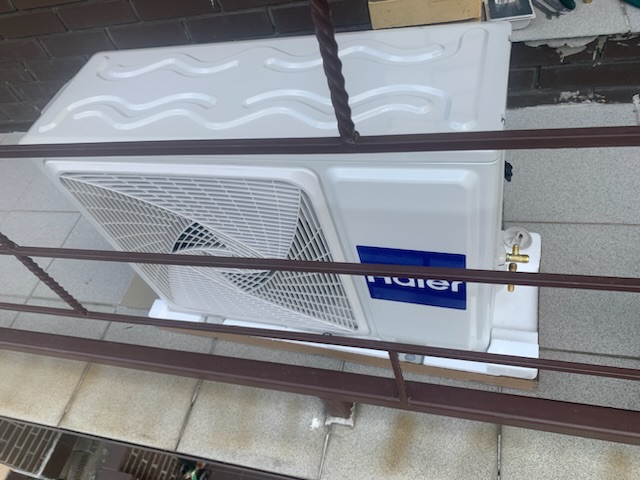

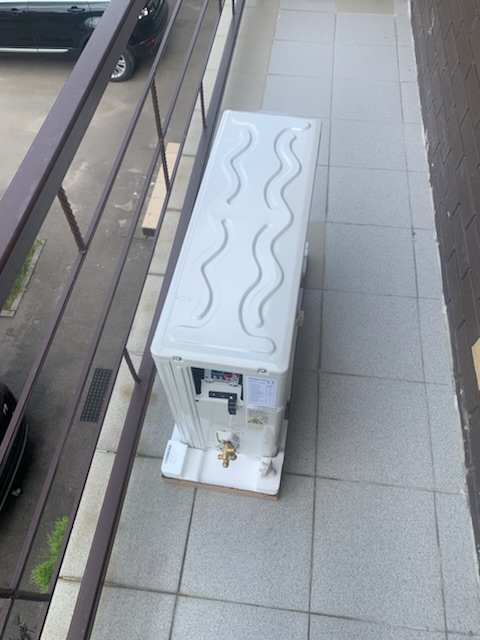

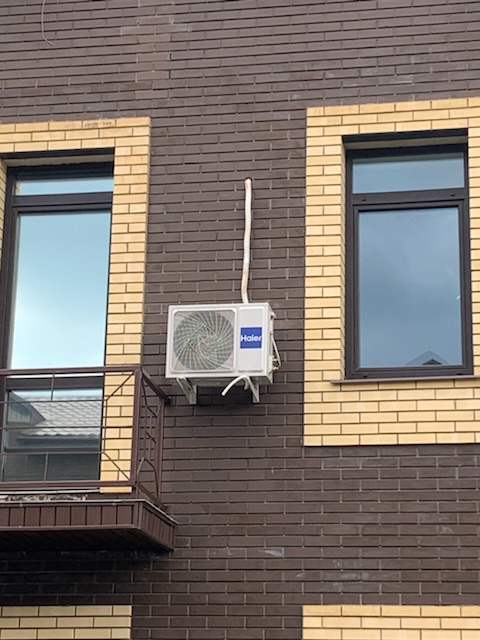

5. Установка наружного блока

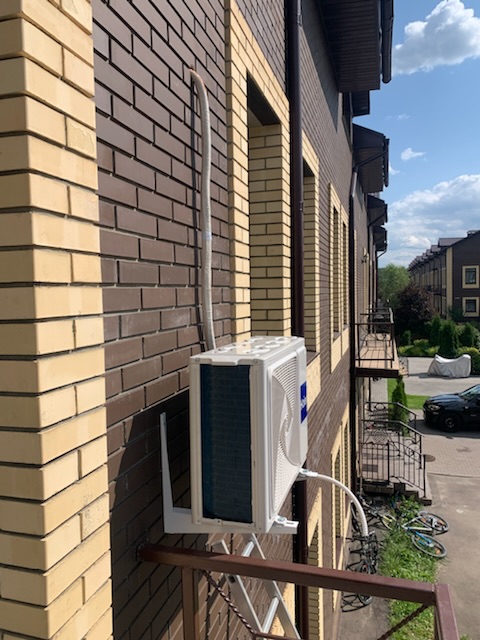

Наружный блок устанавливается на фасаде первого этажа — доступ с земли и лестницы, без альпиниста:

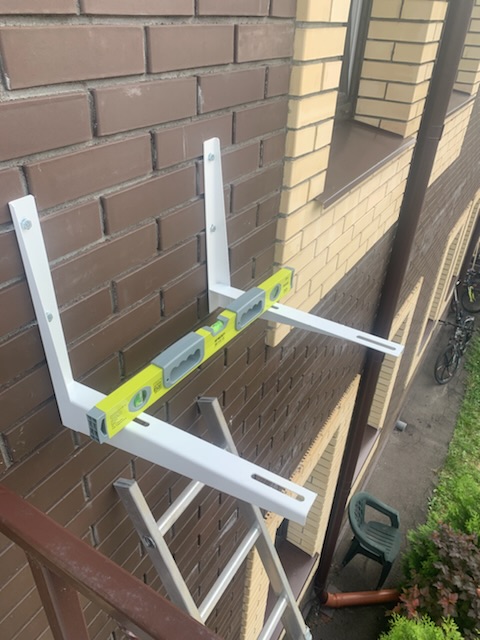

1. Установка кронштейнов — пара усиленных кронштейнов крепится к кирпичному фасаду анкерными болтами М10–М12, заглублёнными на 80–100 мм. Кронштейны выравниваются по уровню;
2. Установка виброизоляторов — на кронштейны устанавливаются резиновые виброизоляторы;
3. Установка блока — наружный блок весом 23,7 кг устанавливается на кронштейны. Мастер работает с стремянки;
4. Крепление блока — блок фиксируется болтами через виброизоляторы;

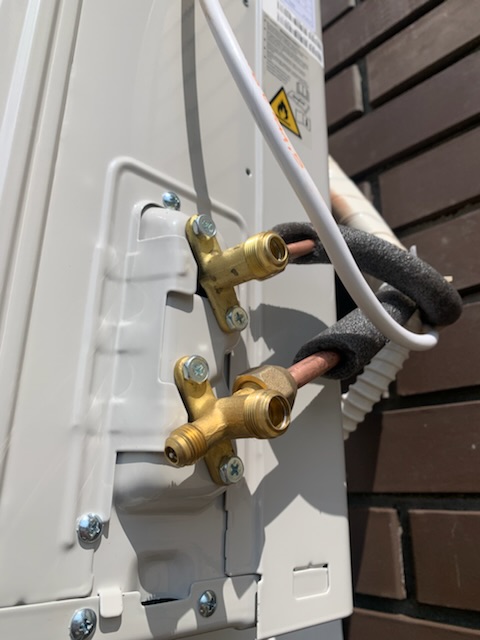

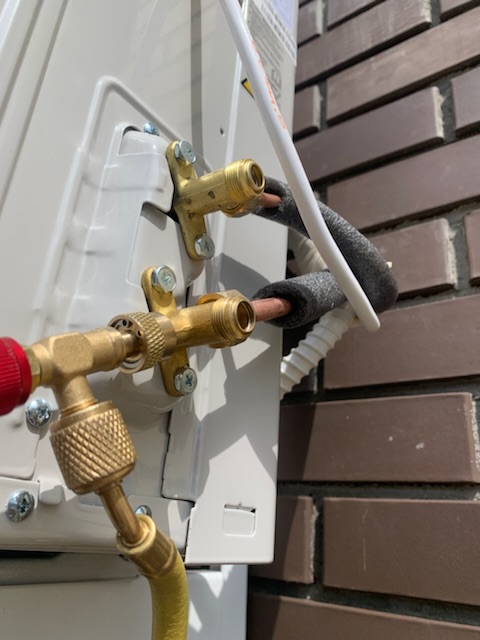

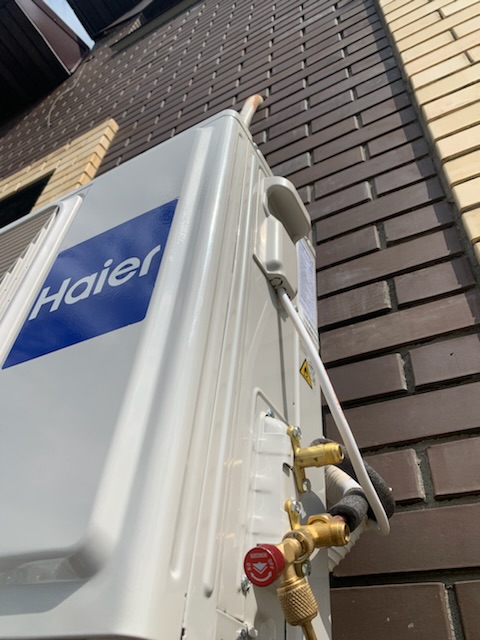

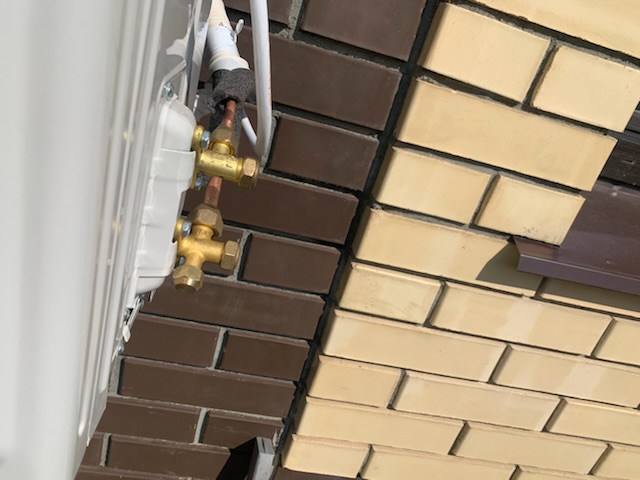

5. Подключение медных трубок — гайки накручиваются на сервисные порты, дотягиваются динамометрическим ключом. Для 1/4" — 15–20 Нм, для 3/8" — 30–40 Нм;

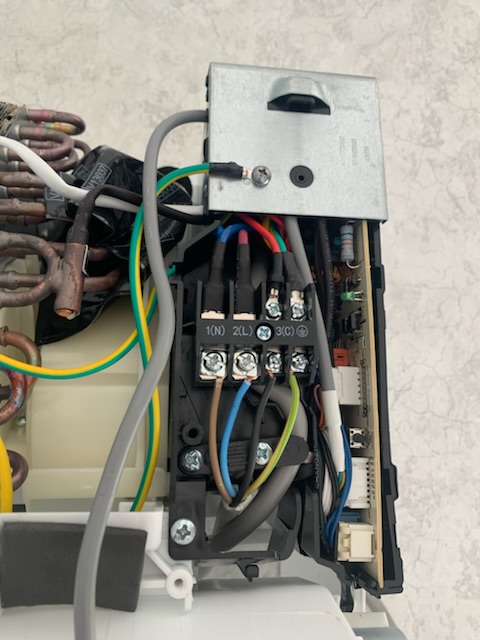

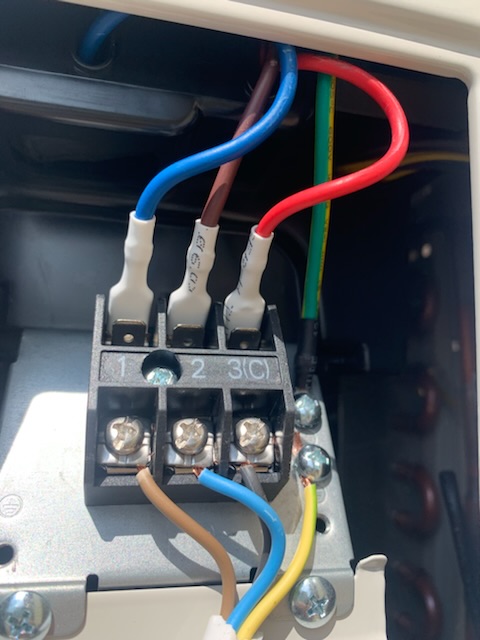

6. Подключение межблочного кабеля — кабель подключается к клеммной колодке наружного блока согласно схеме;
7. Вывод дренажа — дренажный шланг выводится с уклоном вниз.

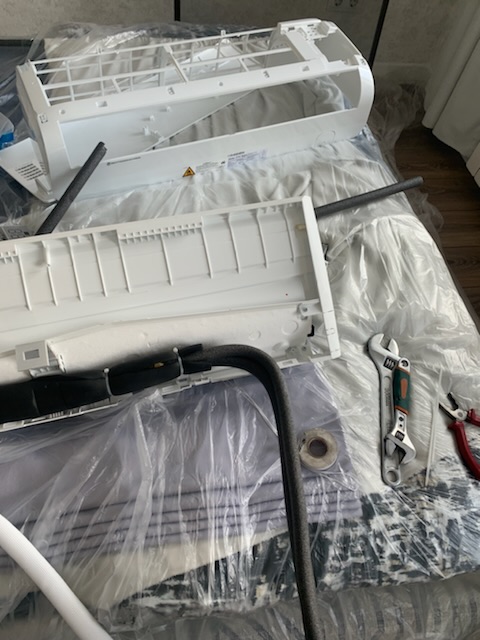

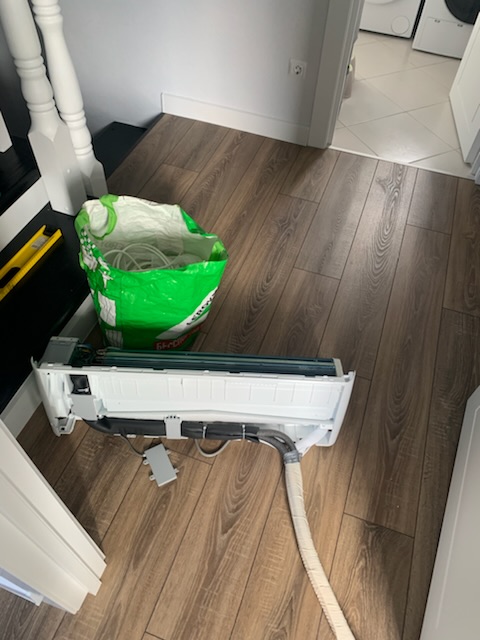

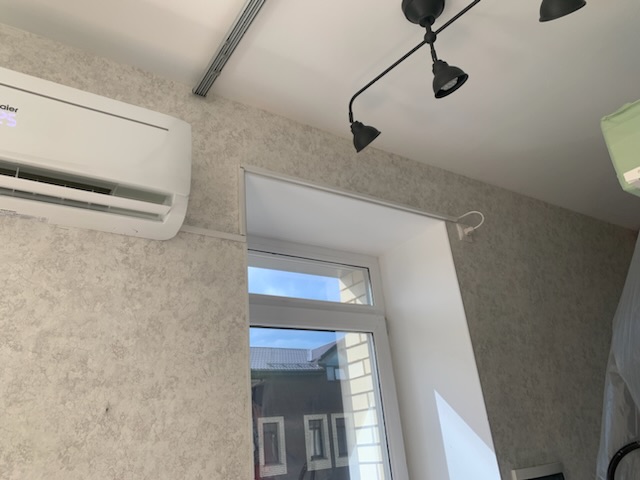

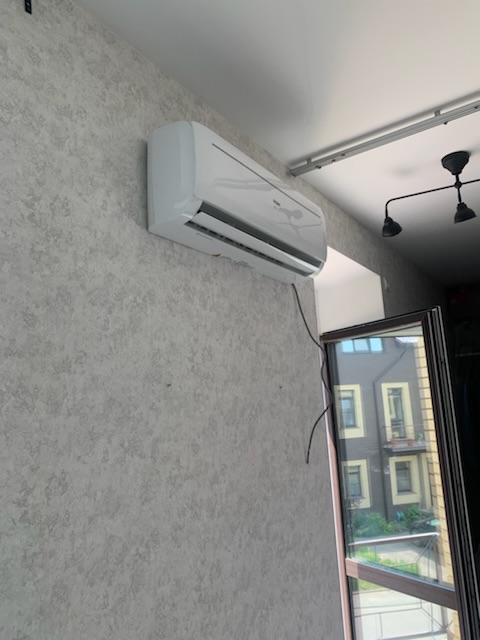

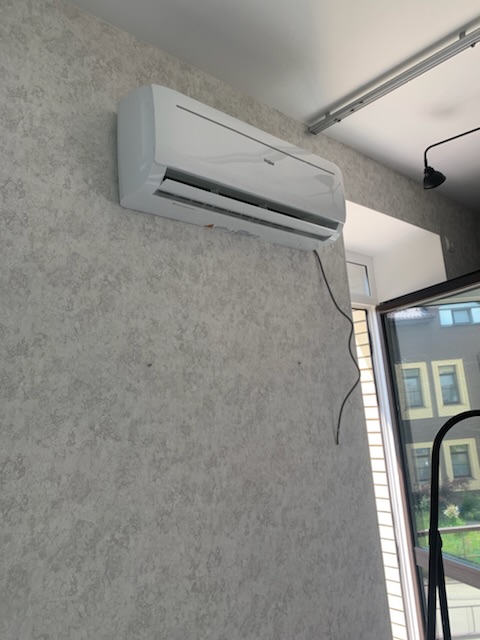

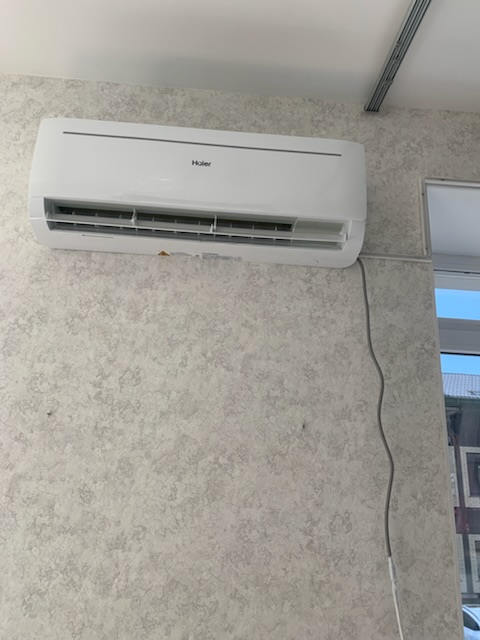

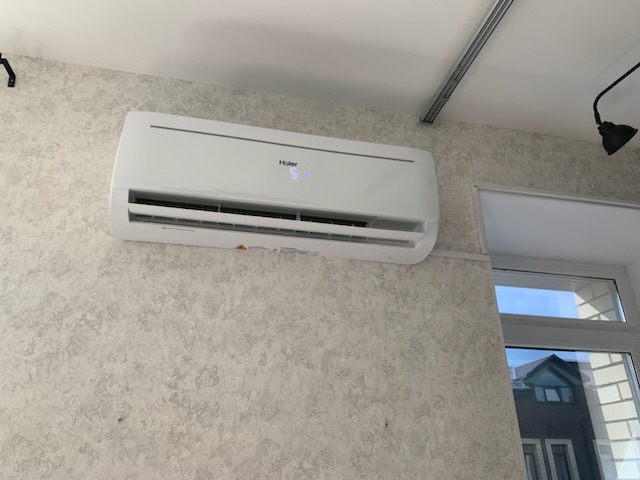

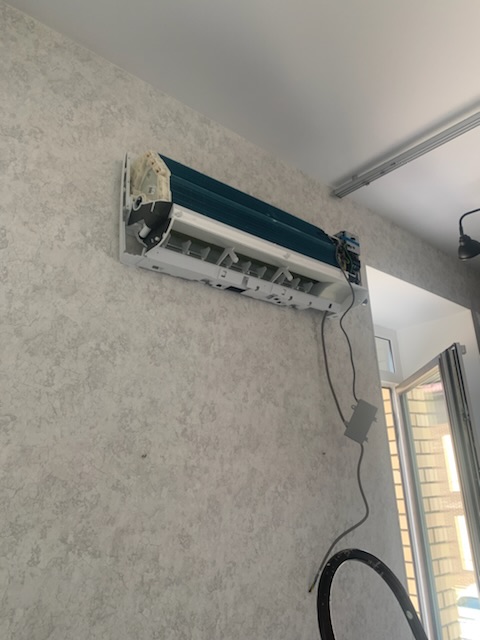

6. Установка внутреннего блока

Внутренний блок навешивается на монтажную пластину:

• Нижняя часть заводится в зацепление с нижними крюками пластины, верхняя прижимается к стене — верхние защёлки фиксируют блок;
• Проверяется надёжность фиксации и горизонтальность;
• Медные трубки подключаются к портам внутреннего блока, затягиваются динамометрическим ключом;
• Дренажный шланг подключается с уклоном вниз;
• Межблочный кабель подключается к клеммам;
• Устанавливается лицевая панель.

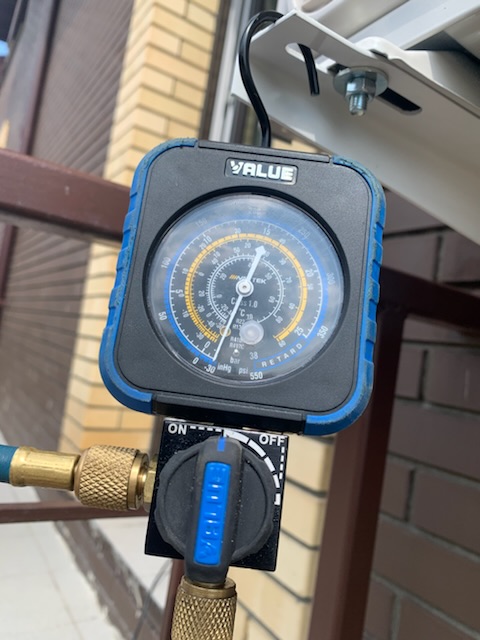

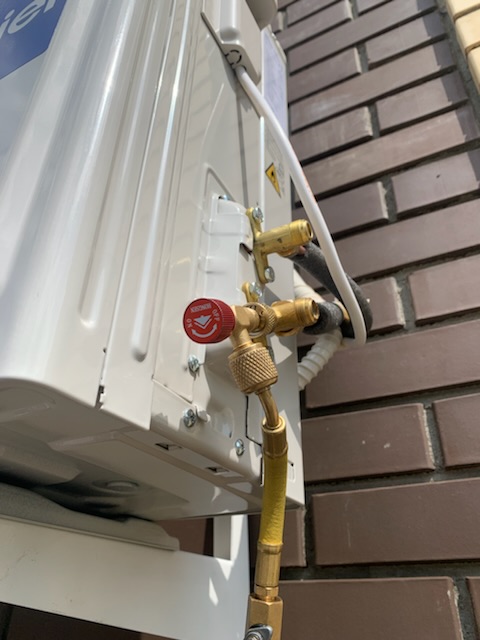

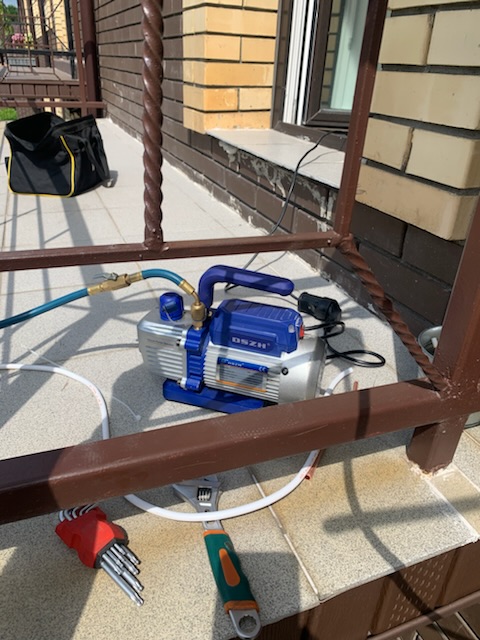

7. Вакуумирование и запуск

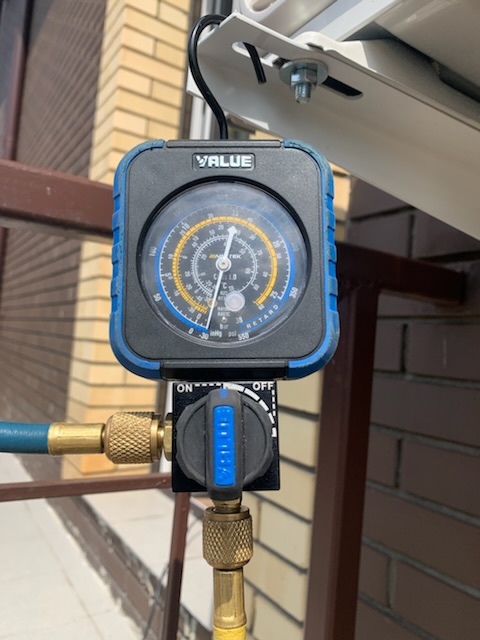

• Вакуумный насос подключается к сервисному порту через манометрический коллектор для R32;
• Откачка воздуха и влаги — не менее 15 минут;
• Остаточное давление — не выше 500 Па;
• Система выдерживается под вакуумом 10–15 минут — если давление не растёт, герметичность подтверждена;
• Открываются сервисные вентили, хладагент R32 из наружного блока поступает в систему;
• Проводится тестовый запуск, проверка утечек электронным течеискателем, проверка всех режимов.

Особенности монтажа на хладагенте R32

Хладагент R32 — однокомпонентный хладагент (дифторметан), пришедший на смену R410A. Основные отличия:

• Класс горючести A2L — слабогорючий. При монтаже соблюдаются меры пожарной безопасности: открытый огонь и искры вблизи контура недопустимы. Помещение проветривается при работе с хладагентом;
• Рабочее давление — выше, чем у R410A (до 3,5 МПа). Манометрический коллектор, шланги и сервисные порты должны быть сертифицированы для R32;
• Заправка по весам — R32 заправляется по электронным весам в жидкой фазе (баллон клапаном вниз). Дозаправка «на глаз» недопустима;
• Экологичность — потенциал разрушения озонового слоя равен нулю, потенциал глобального потепления в 3 раза ниже, чем у R410A;
• Эффективность — холодопроизводительность на 4–5% выше, чем у R410A.

Функции и режимы

После монтажа кондиционер тестируется во всех режимах:

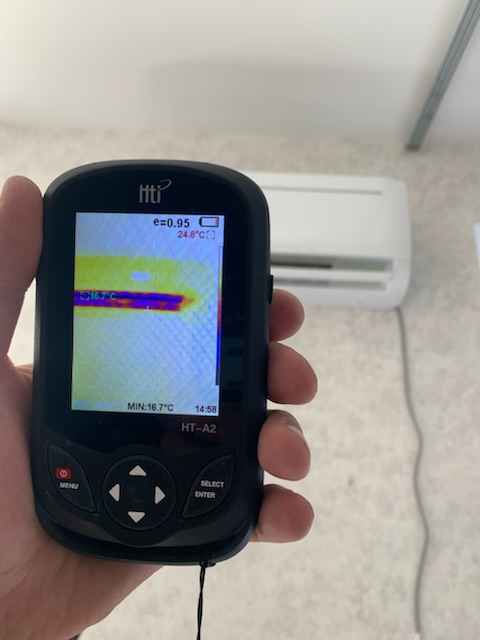

• Охлаждение — замер разницы температур на входе и выходе — 8–12 °C. Номинальная мощность 2,50 кВт;
• Обогрев — проверка работы до -7 °C. Номинальная мощность 2,50 кВт;
• Spiral Air — восходящий воздушный поток. Холодный воздух направляется вверх, распределяется равномерно, не попадает напрямую на человека;
• iFeel — датчик температуры в пульте ДУ поддерживает комфорт в месте нахождения людей, а не у внутреннего блока;
• Комфортный сон — плавное изменение температуры, снижение уровня шума до 23 дБ;
• Турбо — максимальная производительность, быстрое охлаждение/обогрев;
• Автоматический режим — автоматический выбор параметров работы;
• Осушение — снижение влажности без существенного понижения температуры;
• Таймер 24 часа — автоматическое включение/выключение;
• Авторестарт — восстановление настроек после отключения питания;
• Самодиагностика — проверка отсутствия активных кодов ошибок на дисплее;
• Жалюзи — горизонтальная и вертикальная регулировка направления воздушного потока с пульта.

Подключение к умному дому

Haier Spirit On-Off поддерживает управление через платформу evo по Wi-Fi:

• Управление с телефона — приложение evo: включение/выключение, выбор режима, установка температуры, скорости вентилятора, таймер;
• Голосовое управление — Алиса, Салют: «Алиса, включи кондиционер на 22 градуса», «Алиса, выключи кондиционер»;
• Удалённый доступ — управление кондиционером из любой точки мира через интернет. Можно включить охлаждение за полчаса до прихода домой;
• Сценарии умного дома — автоматическое включение кондиционера при повышении температуры в комнате.

Стоимость монтажа

Цены по московскому рынку на октябрь 2026 года:

Почему монтаж должны выполнять специалисты

• Профессиональный инструмент — перфоратор с алмазной коронкой, труборез, вальцовочный набор, динамометрический ключ, вакуумный насос, манометрический коллектор для R32, электронный течеискатель. Без этих инструментов качественный монтаж невозможен;
• Вакуумирование — откачка воздуха и влаги из контура. Остаточная влага разрушает компрессор. Вакуумирование — не менее 15 минут, остаточное давление — не выше 500 Па;
• Динамометрический ключ — затяжка гаек с точным моментом: 15–20 Нм для 1/4", 30–40 Нм для 3/8". Перетяжка — срыв резьбы или раздавливание медной трубы. Недотяжка — утечка фреона;
• Бурение кирпича — алмазная коронка предотвращает сколы и трещины в кирпичной кладке;
• Меры безопасности при работе с R32 — R32 слабогорючий (класс A2L). При монтаже соблюдаются меры пожарной безопасности: открытый огонь и искры недопустимы, помещение проветривается;
• Настройка Wi-Fi evo — кондиционер подключается к домашней сети и настраивается в приложении evo с подключением голосового помощника Алиса;
• Гарантия — производитель Haier даёт гарантию 5 лет на оборудование при условии профессионального монтажа с оформленным актом. Самостоятельный монтаж аннулирует гарантию;
• Экономия — правильный монтаж предотвращает утечку фреона (от 1 500 ₽ на дозаправку), замену компрессора (от 15 000 ₽), протечки конденсата. Профилактика дешевле ремонта.

Как мы работаем

1. Заявка — звонок или заявка на сайте, согласование времени выезда;
2. Осмотр объекта — мастер выезжает в КП «Красные Пруды», Каштановая ул. 4/6, проверяет стены, замеряет трассу, определяет места установки блоков;
3. Бурение — отверстие алмазной коронкой в кирпичной стене;
4. Прокладка трассы — медные трубки, кабель, дренаж, кабель-канал;
5. Установка монтажной пластины — крепление к кирпичной стене, выравнивание по уровню;
6. Установка наружного блока — кронштейны, виброизоляторы, блок, подключение коммуникаций;
7. Установка внутреннего блока — навеска на пластину, подключение коммуникаций;
8. Вакуумирование и запуск — откачка воздуха, проверка герметичности, тестовый запуск;
9. Настройка Wi-Fi — подключение к домашней сети, настройка в приложении evo, подключение Алисы;
10. Акт выполненных работ — оформление документов, гарантия 12 месяцев.

Компания «МонтажМастер» выполняет монтаж сплит-систем Haier в Москве и Московской области, включая городской округ Домодедово и коттеджный посёлок «Красные Пруды». Мы устанавливаем кондиционеры в кирпичных таунхаусах, загородных домах и коттеджах — на фасадах первого и второго этажей без альпиниста, на верхних этажах — с альпинистом. Используем профессиональный монтажный инструмент — манометрический коллектор для R32, электронный течеискатель, вакуумный насос, динамометрический ключ, перфоратор с алмазной коронкой. Монтаж одного кондиционера на фасаде первого этажа проводится за 2–3 часа. На работы предоставляется гарантия 12 месяцев, гарантия производителя — 5 лет.

Чтобы вызвать мастера на монтаж кондиционера Haier в КП «Красные Пруды» по адресу Каштановая ул. 4/6, деревня Красное, или получить бесплатную консультацию, звоните по телефону +7 (495) 644-88-40 или +7 (916) 397-51-31. Также можно написать на info@vent-master.ru.
