Монтаж кондиционера Haier HSU-12HLT-03

Настенная сплит-система Haier HSU-12HLT-03/R2 серии Leader ON/OFF — неинверторная модель китайского бренда, рассчитанная на обслуживание помещений площадью до 30–35 м². Мощность охлаждения — 3,2 кВт, обогрева — 3,25 кВт. Модель работает на хладагенте R410A, оснащена ротационным компрессором, антикоррозийным покрытием теплообменника Blue Fin, функциями авторестарта, самодиагностики, турбо-режима, 24-часовым таймером и ночным режимом. Уровень шума внутреннего блока — от 27 дБ, наружного — 53 дБ. Расход воздуха — 600 м³/ч. Производитель даёт гарантию 3 года.

Монтаж сплит-системы Haier HSU-12HLT-03 — это стандартная процедура, которая должна быть выполнена по всем правилам: с алмазным бурением отверстий в монолитных и кирпичных стенах, правильной вальцовкой медных трубок, обязательным вакуумированием фреонового контура и тестовым запуском. Конструкция блоков Haier стандартная — расположение сервисных портов, креплений, диаметры медных труб соответствуют общепринятым для данного класса мощности. Это означает, что монтаж не требует узкоспециализированных бригад, но должен выполняться профессионалами с полным комплектом инструмента, включая вакуумный насос.

Наша компания «МонтажМастер» выполняет монтаж кондиционеров Haier в Москве и Московской области. В одном из недавних объектов мы установили сплит-систему Haier HSU-12HLT-03 с алмазным бурением отверстий и вакуумированием.

Технические характеристики Haier HSU-12HLT-03/R2

Особенности модели, влияющие на монтаж

Неинверторный компрессор (on/off). Компрессор включается на полную мощность и отключается при достижении заданной температуры. Пусковой ток выше рабочего — это учитывается при выборе автомата защиты (16 А) и сечения кабеля (3×1,5 мм²). В домах со старой проводкой обязательно прокладывается отдельная медная линия от электрощита.

Питание на наружный блок. Силовой кабель подключается к наружному блоку, оттуда по межблочному кабелю 4×1,5 мм² питание подаётся на внутренний блок. Это влияет на выбор маршрута кабеля — он может идти через отверстие для трассы или по отдельному каналу.

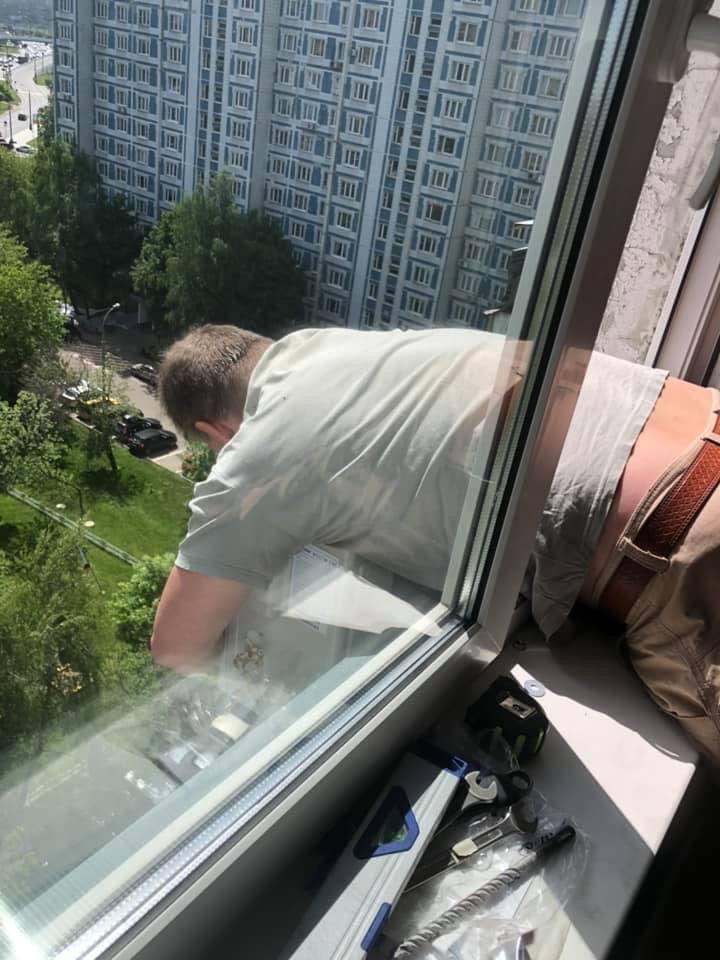

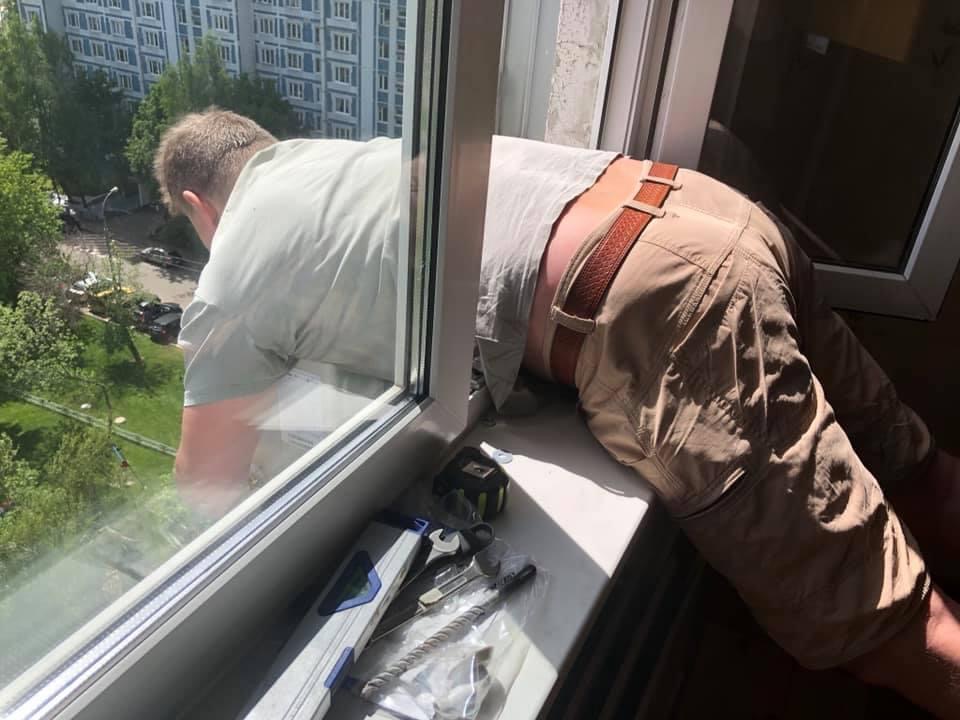

Наружный блок 28,1 кг. Лёгкий блок для модели 12 BTU — устанавливается на кронштейны без особых сложностей. На нижних этажах (1–3) монтаж выполняется из окна или с лестницы. На средних и верхних этажах — из окна с использованием страховочной системы или с привлечением промышленного альпиниста.

Газовая линия 3/8" (9,52 мм). Диаметр газовой магистрали — 9,52 мм, жидкостной — 6,35 мм (1/4"). Для модели 12 BTU используется стандартная медная трубка. Отверстие в стене для вывода трассы — не менее 50–55 мм.

Антикоррозийное покрытие Blue Fin. Теплообменник наружного блока имеет специальное покрытие синего цвета, защищающее алюминиевые рёбра от коррозии. Это особенно актуально для установки на фасадах, подверженных воздействию дождя, выхлопных газов и реагентов.

Алмазное бурение — зачем и как

Бурение сквозного отверстия в стене для вывода фреоновой трассы — один из самых ответственных этапов монтажа. Отверстие должно обеспечивать свободный проход медных трубок в теплоизоляции, дренажного шланга и межблочного кабеля. Минимальный диаметр — 45–50 мм. Для модели Haier HSU-12HLT-03 с трубками 1/4" и 3/8" оптимальный диаметр — 50–55 мм.

Перфоратор vs алмазное бурение

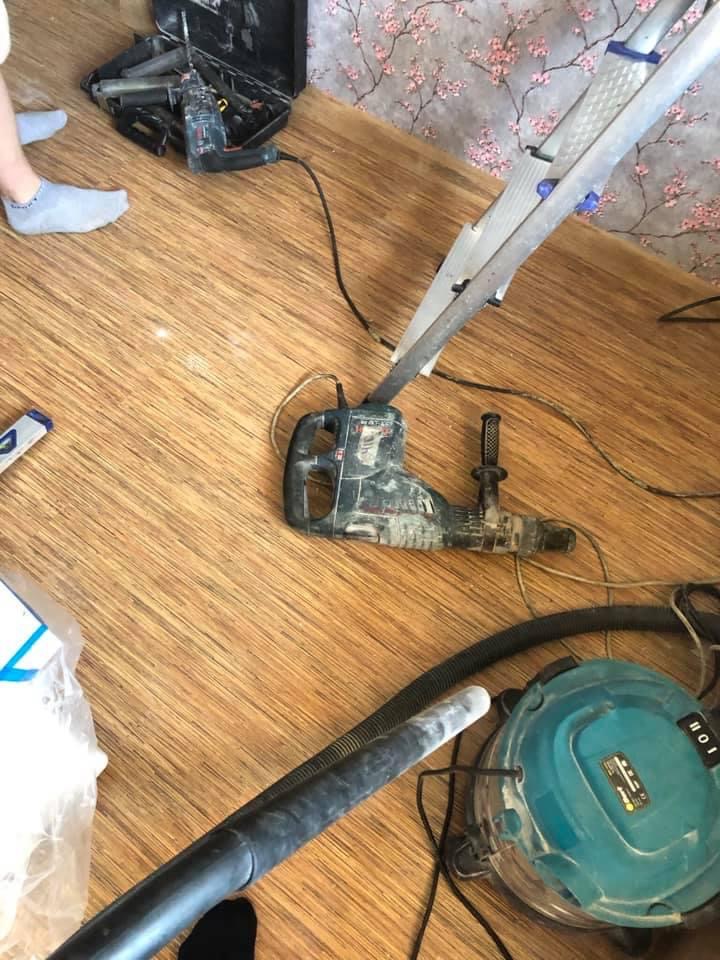

Традиционный метод — мощный перфоратор SDS-Max с длинным буром. Метод рабочий, но имеет серьёзные недостатки:

• Арматура — непреодолимое препятствие. При попадании на стальной прут бур останавливается. Приходится менять положение или перебивать арматуру лопаткой, что крайне трудоёмко.
• Огромное количество пыли. Ударное бурение создаёт мелкодисперсную пыль, проникающую повсюду. В квартире с чистовой отделкой это катастрофа.
• Риск заклинивания. Длинный бур может заклинить в стене, и извлечь его бывает очень сложно.
• Сколы и трещины. Ударная нагрузка может повредить отделку и структуру стены.

Алмазное бурение — современный стандарт, который мы применяем при монтаже:

• Арматура не страшна. Алмазная коронка режет сталь так же эффективно, как бетон. Проход через армированную стену не требует остановок.

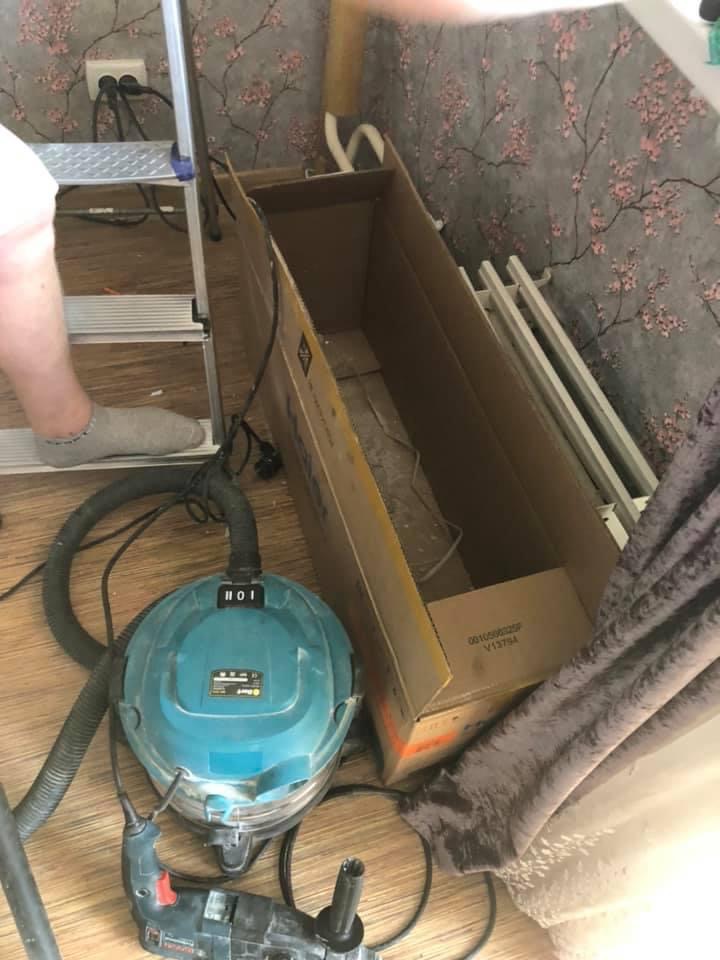

• Чистота. При сухом бурении с профессиональным пылесосом пыль отсутствует. Монтаж возможен в квартире с готовым ремонтом.
• Идеальные края. Отверстие получается ровным, без сколов, не требует доработки.
• Минимальная вибрация. Нет ударной нагрузки — безопасно для несущих конструкций и отделки.
• Правильный уклон. Отверстие бурится с уклоном наружу (3–5 см на метр толщины стены) для отвода конденсата самотёком и предотвращения затекания дождевой воды.

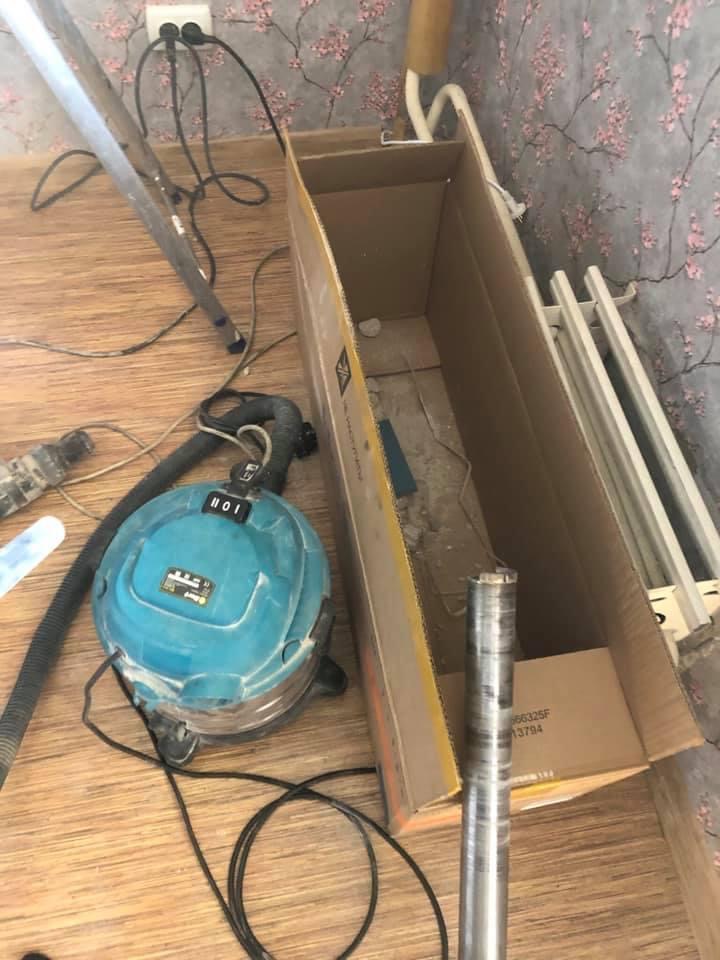

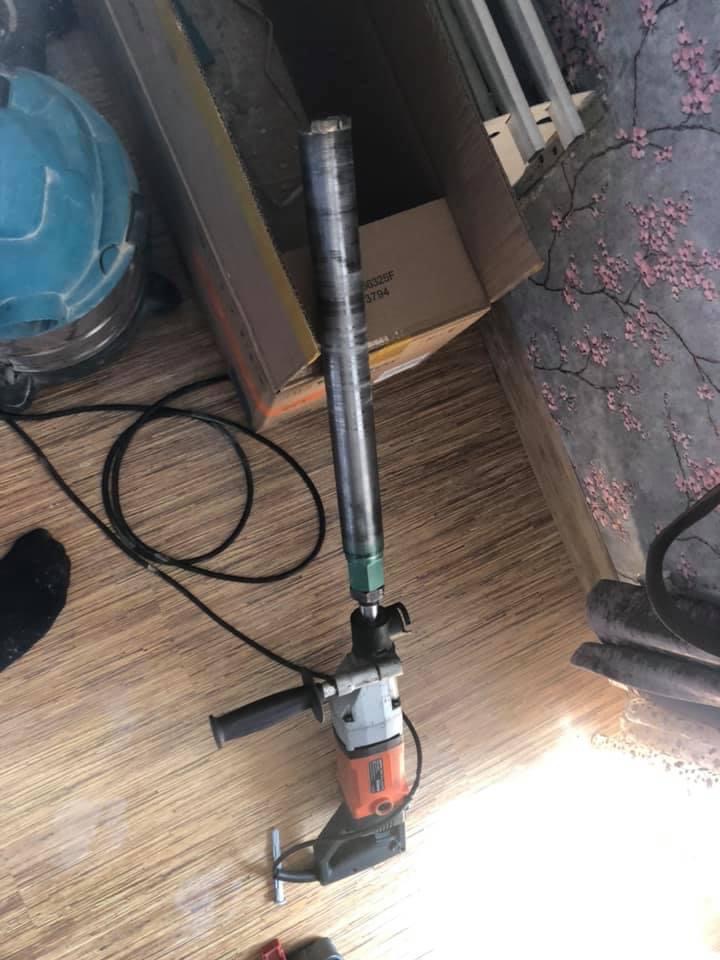

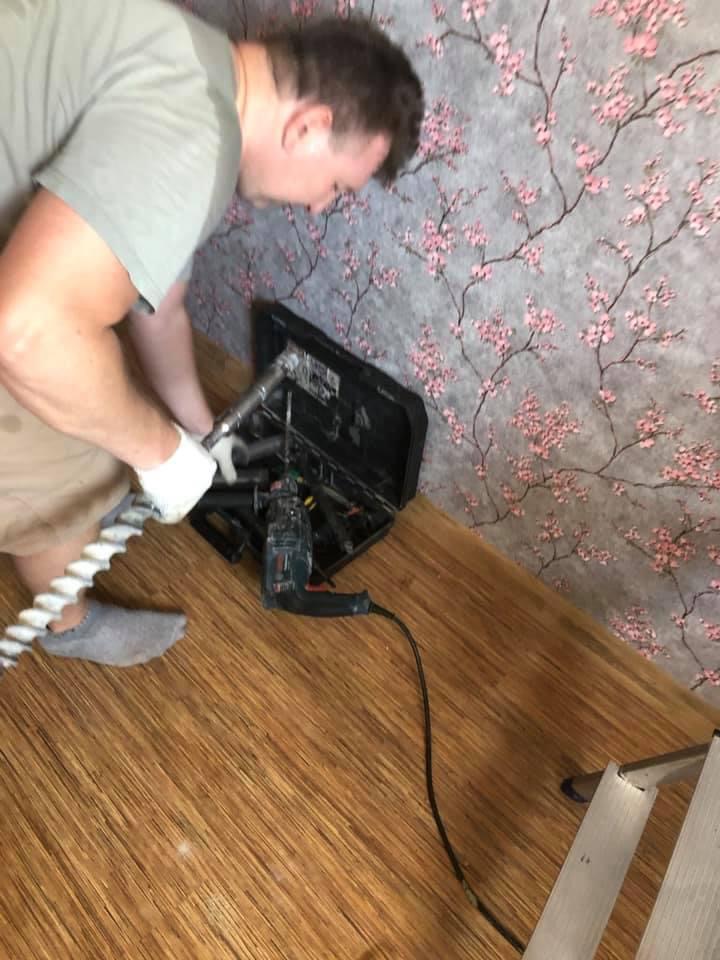

При монтаже Haier HSU-12HLT-03 в монолитных домах используется алмазная коронка диаметром 52 мм с установкой алмазного бурения и промышленным пылесосом. В кирпичных стенах — перфоратор с буром, так как кирпич бурится легко и без арматуры.

Этапы монтажа сплит-системы Haier HSU-12HLT-03

1. Выезд мастера и осмотр объекта

Мастер выезжает на адрес для оценки условий монтажа:

• Материал и толщина стен (кирпич, монолит, каркасная перегородка).
• Расположение электрощита, наличие резерва мощности и автомата 16 А.
• Доступ к месту установки наружного блока (из окна, с балкона, с кровли).
• Планировка помещения, расположение мебели, длина трассы.
• Необходимость штробления (при скрытой прокладке) или кабель-канала (при открытой).

Согласовываются места установки блоков, маршрут трассы, отвод дренажа, вариант прокладки.

2. Разметка и алмазное бурение

• Размечаются точки крепления монтажной пластины внутреннего блока.
• Размечается маршрут фреоновой трассы и отверстие в стене.
• Бурится сквозное отверстие диаметром 50–55 мм с уклоном вниз в сторону улицы для отвода конденсата. В монолитных стенах используется алмазная коронка с пылесосом; в кирпичных — перфоратор.
• При скрытой прокладке выполняется штробление стены под медные трубки, кабель и дренажный шланг.

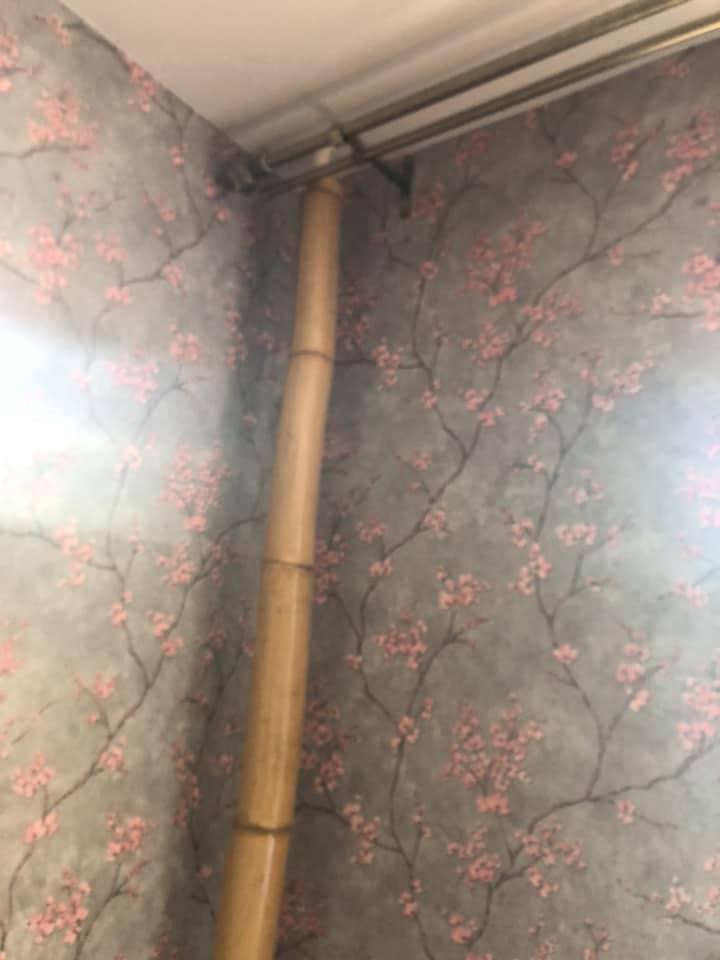

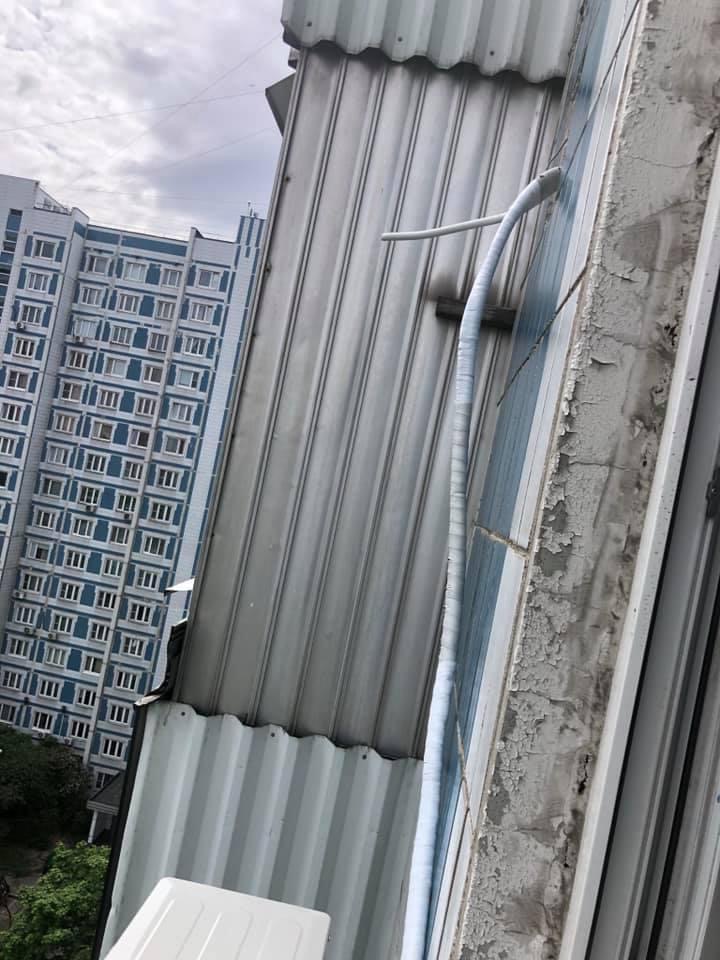

3. Прокладка трассы

• Медные трубки (1/4" и 3/8") развальцовываются, надевается теплоизоляция из вспененного каучука. Используется только толстостенная медь по ГОСТу — никакой алюминиевой имитации.
• Трасса вместе с межблочным кабелем (4×1,5 мм²) и дренажным шлангом (16 мм) прокладывается в штробу или кабель-канал.
• Концы трубок закрываются заглушками для защиты от попадания пыли и влаги.
• Отверстие в стене после прокладки трассы герметизируется монтажной пеной.

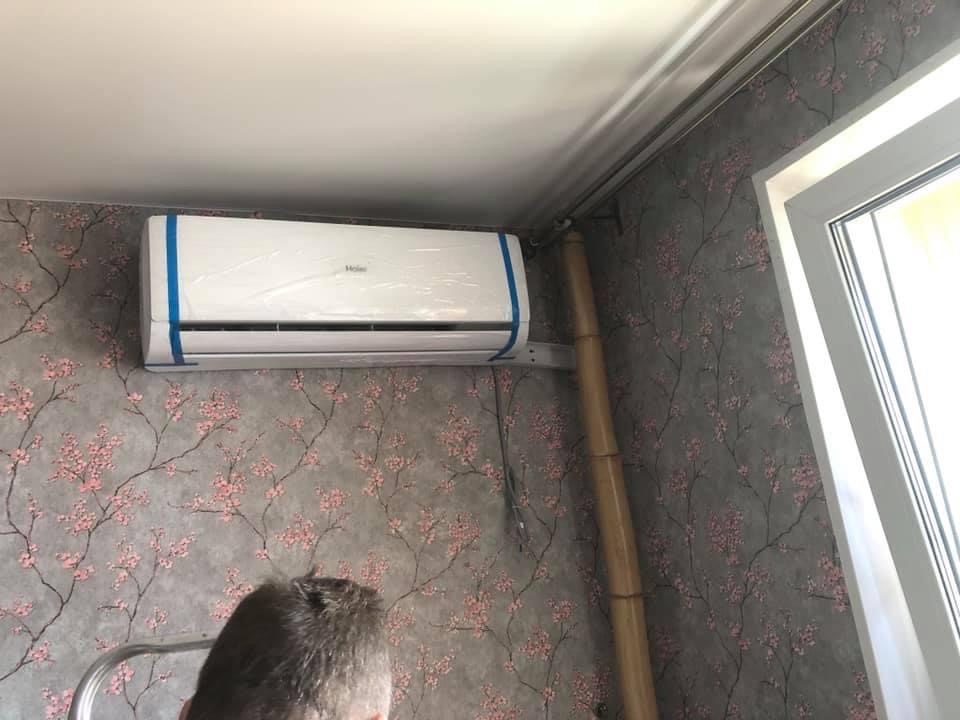

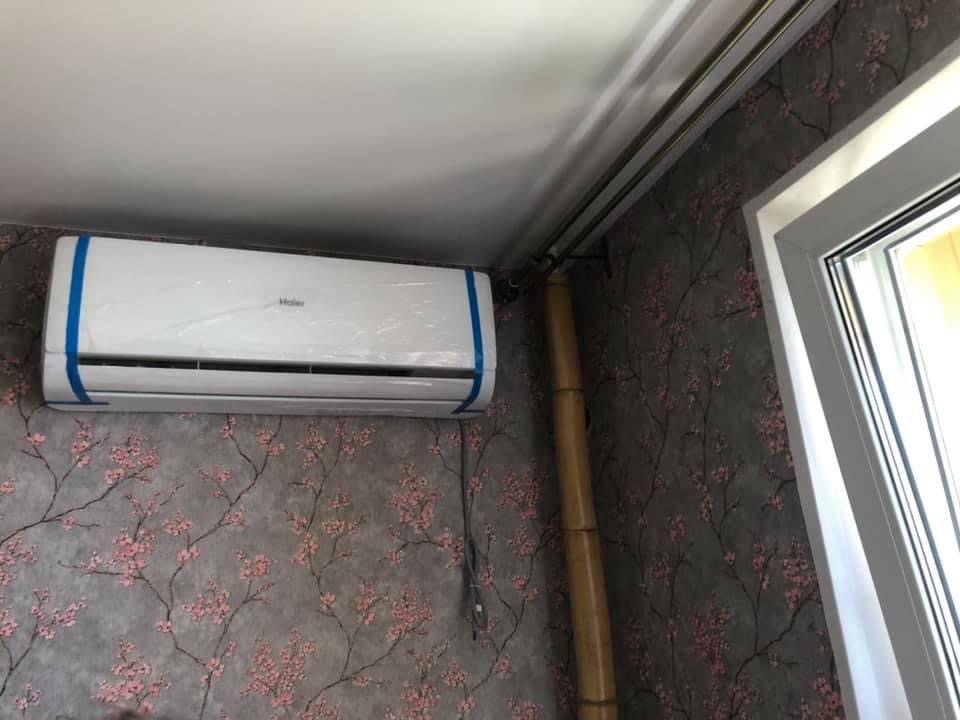

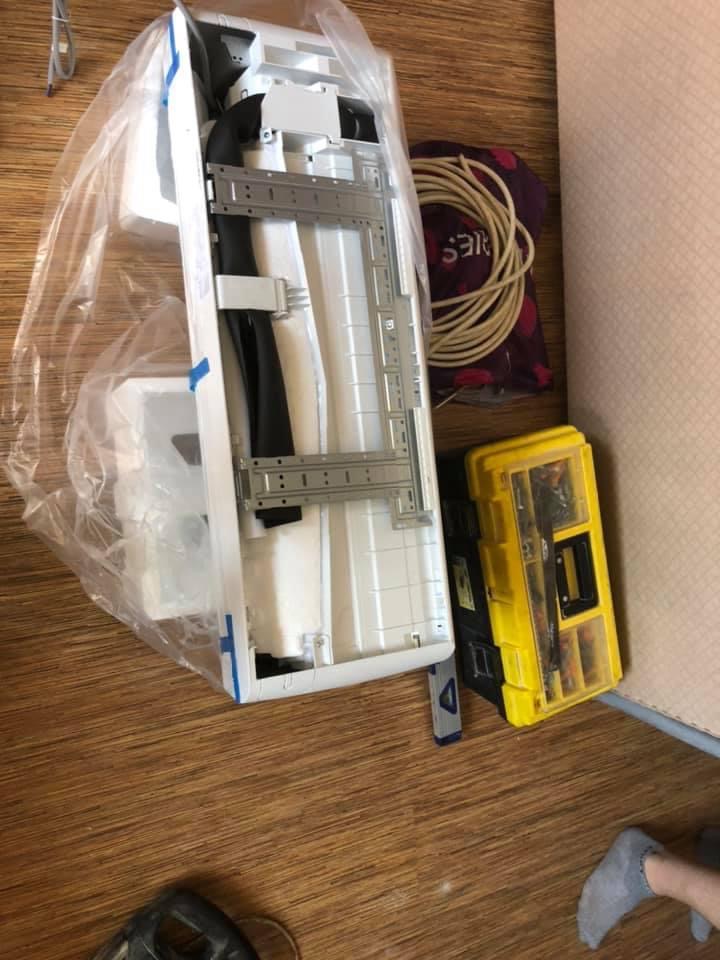

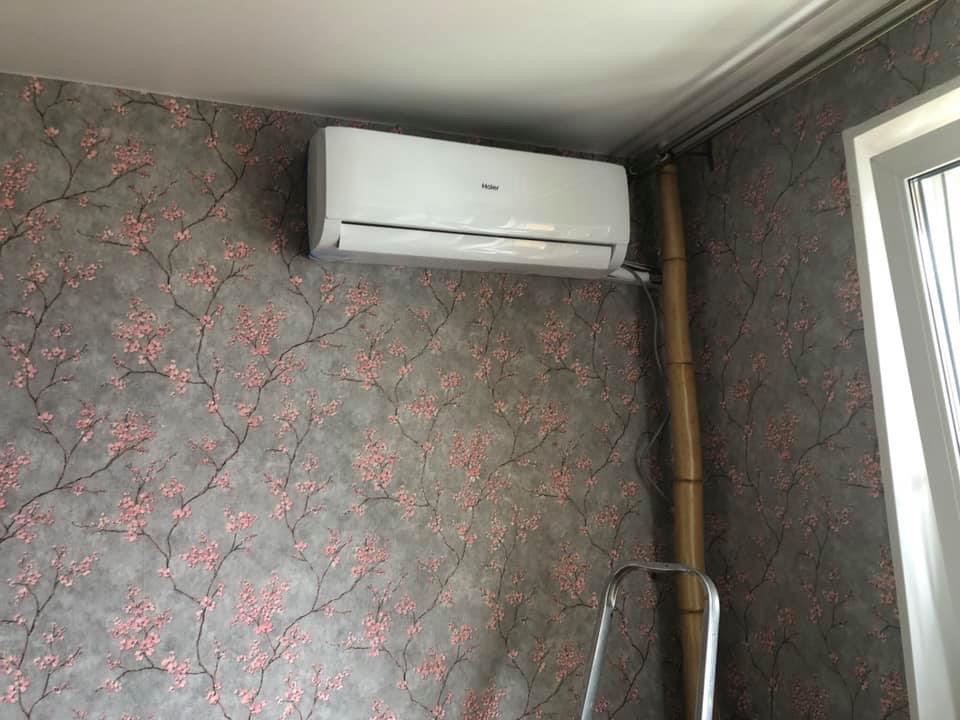

4. Установка внутреннего блока

• Монтажная пластина крепится к стене строго горизонтально с помощью уровня. В кирпичных и монолитных стенах используются анкерные дюбели, в гипсокартонных — саморезы в закладную.
• Внутренний блок Haier HSU-12HLT-03 (865×290×200 мм, 9,8 кг) навешивается на монтажную пластину.
• Фреоновые трубки подключаются к штуцерам внутреннего блока накидными гайками. Момент затяжки для трубки 3/8" — 30–40 Н·м, для 1/4" — 15–20 Н·м.
• Межблочный кабель подключается к клеммам внутреннего блока.
• Дренажный шланг подключается к поддону с уклоном вниз не менее 1 см на 1 м.

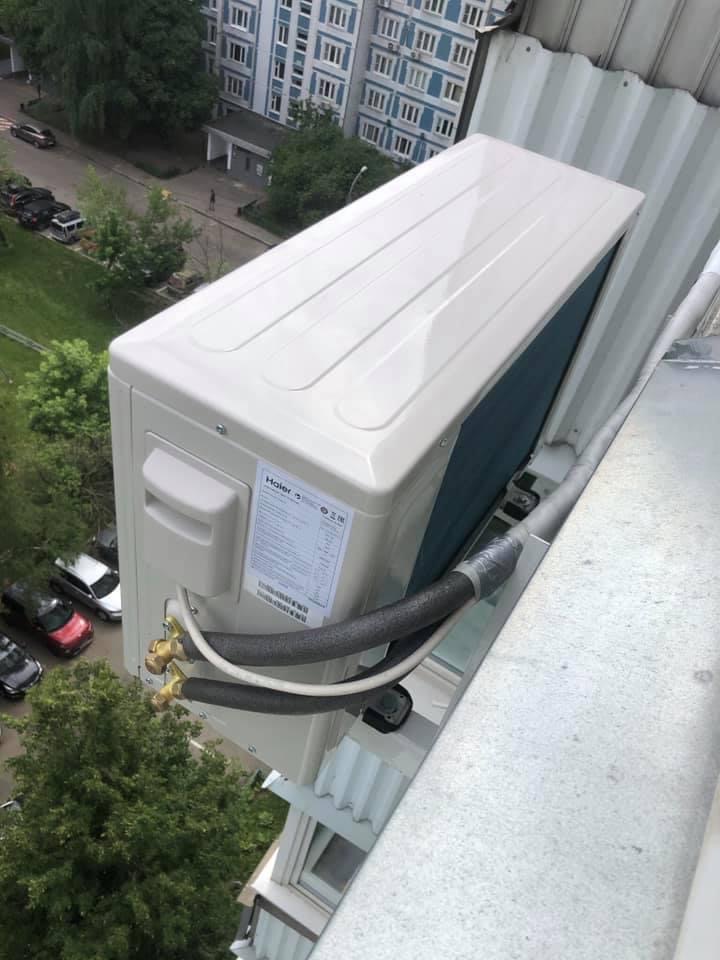

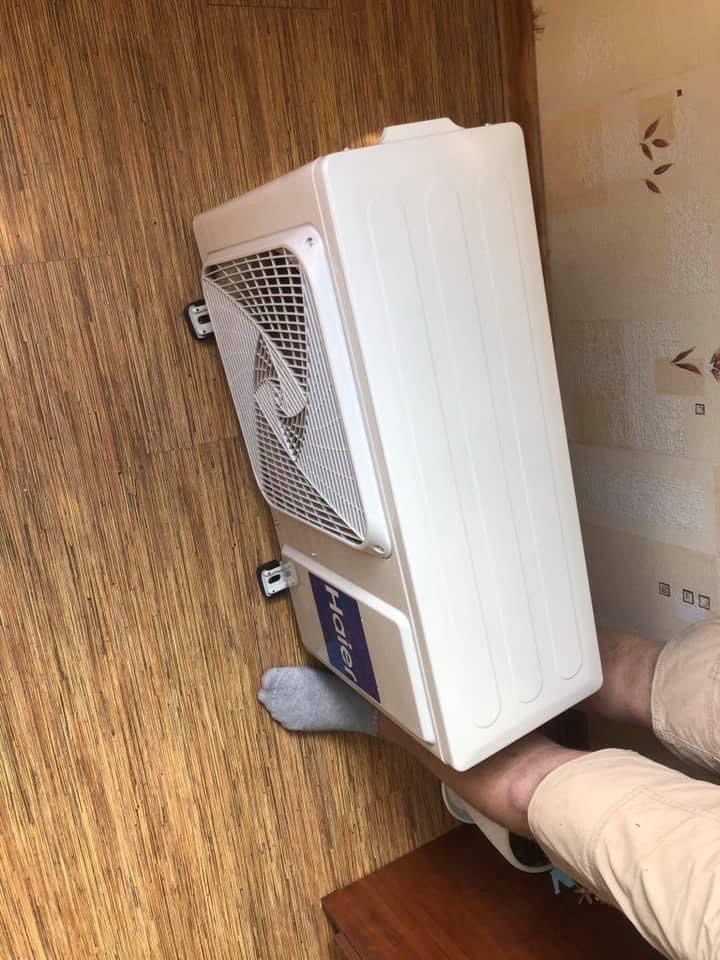

5. Установка наружного блока

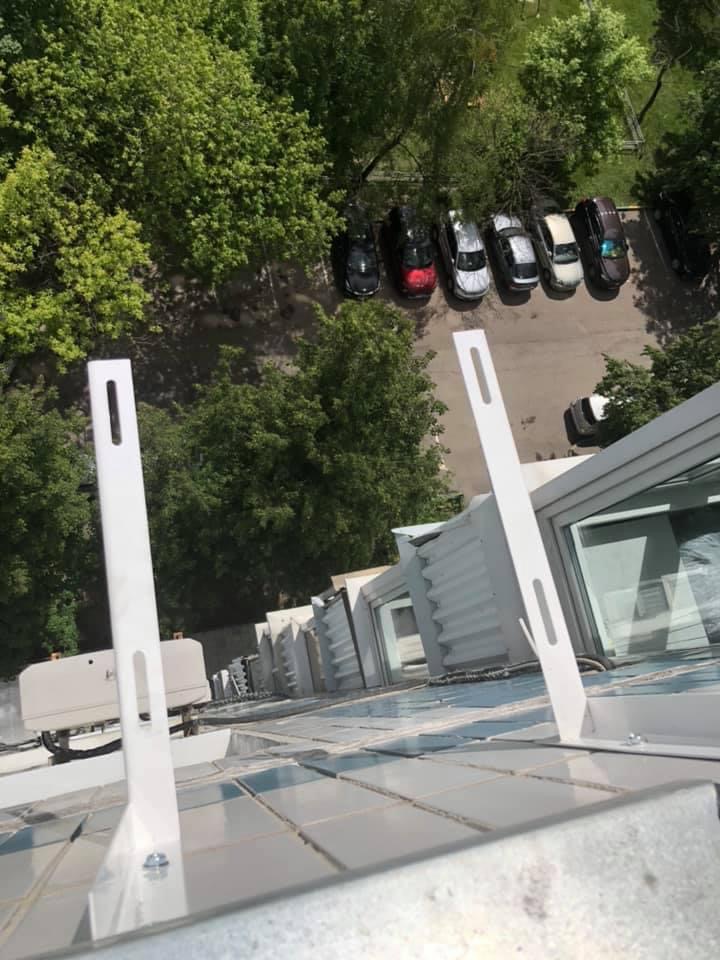

• Кронштейны крепятся к несущей стене анкерными болтами. Расстояние между кронштейнами — по ширине наружного блока (696 мм).
• Наружный блок (28,1 кг) крепится к кронштейнам болтами с плоскими и пружинными шайбами.
• Между кронштейном и блоком устанавливаются резиновые виброизоляторы.
• Фреоновые трубки подключаются к вентилям наружного блока накидными гайками с правильным моментом затяжки.
• Силовой кабель 3×1,5 мм² подключается к клеммам наружного блока (питание подаётся на наружный блок).

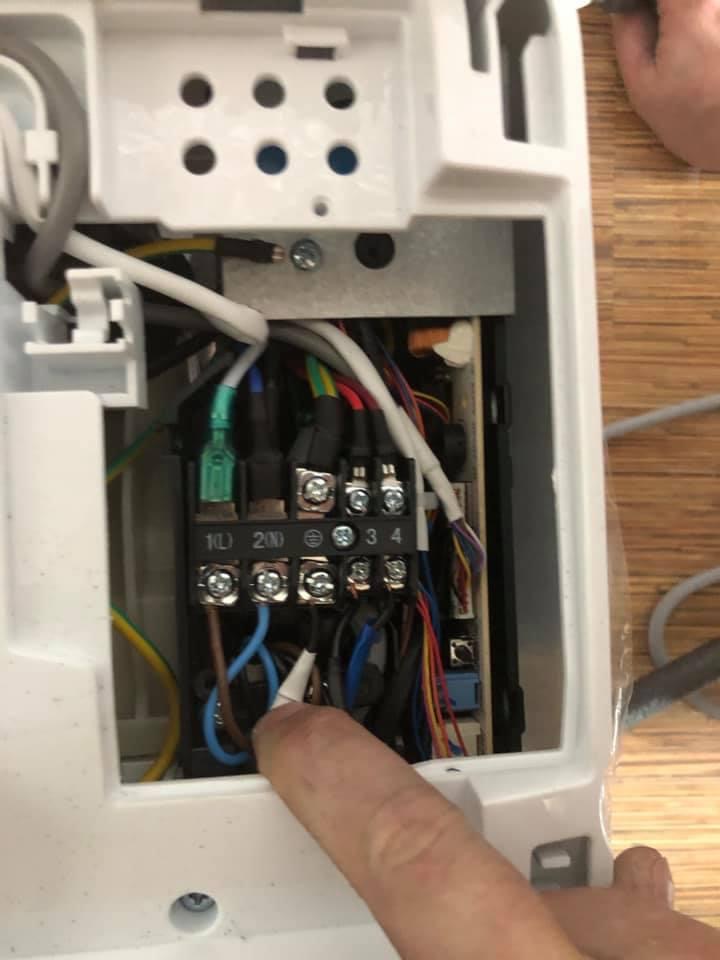

• Межблочный кабель подключается к клеммам наружного блока согласно схеме.

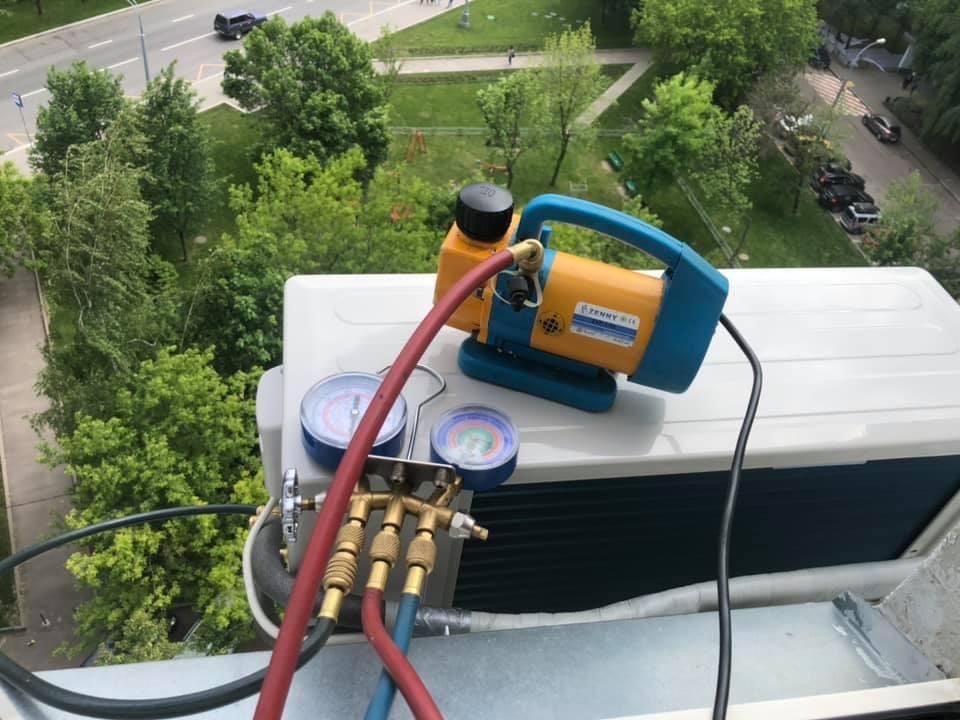

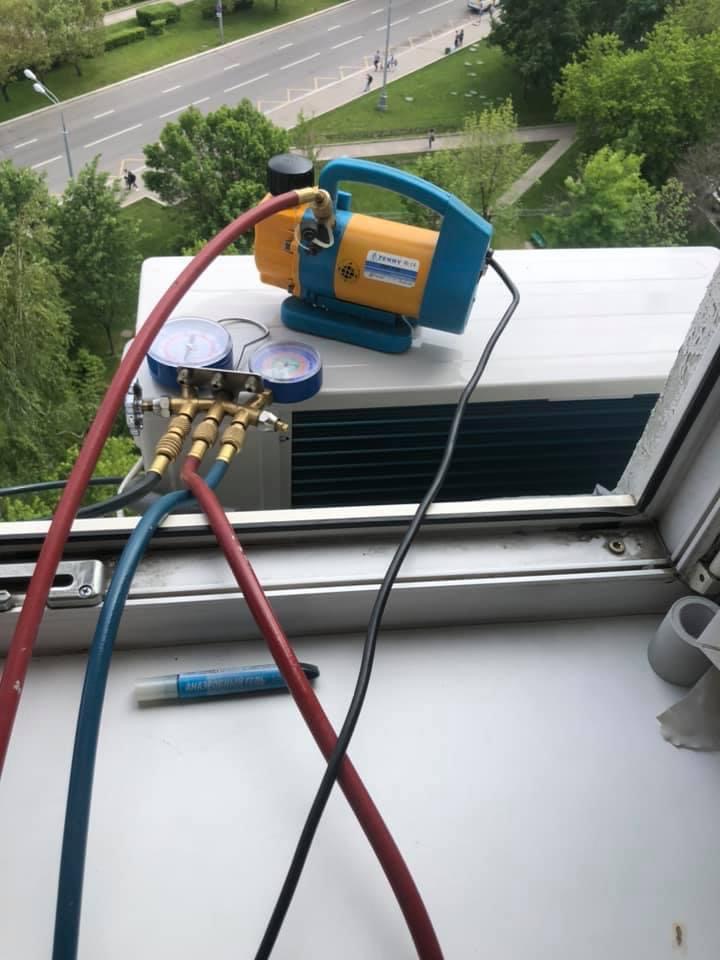

6. Вакуумирование

Критически важный этап, который отличает профессиональный монтаж от неквалифицированного.

• Из фреонового контура удаляются воздух и влага с помощью вакуумного насоса и манометрического коллектора.
• Вакуумирование проводится не менее 15–20 минут — для трассы длиной до 15 м это обязательный минимум.
• После вакуумирования система выдерживается под вакуумом 10–15 минут. Если давление не растёт — система герметична.
• Недопустимо заменять вакуумирование «продувкой фреоном» — этот метод не удаляет влагу и выпускает хладагент в атмосферу. Производитель Haier прямо требует применять вакуумный насос.

7. Открытие вентилей и выпуск хладагента

• Вентили на наружном блоке открываются шестигранником — хладагент R410A заполняет фреоновый контур.
• Если длина трассы превышает стандартную заводскую заправку (обычно 3–5 м), выполняется дополнительная заправка фреоном по весам.

8. Подключение электропитания и пусконаладка

• Силовой кабель 3×1,5 мм² подключается к автомату 16 А в электрощите.
• Кондиционер включается во всех режимах — охлаждение, обогрев, вентиляция, осушение.
• Проверяется работа жалюзи (регулировка направления воздушного потока).
• Проверка турбо-режима — ускоренное достижение заданной температуры.
• Проверка ночного режима — снижение скорости вентилятора и уровня шума.
• Проверка 24-часового таймера.
• Проверка функции авторестарта — корректное восстановление работы после отключения электричества.
• Замер температуры на входе и выходе внутреннего блока — разница 8–12 °C в режиме охлаждения.
• Проверка дренажа — налив воды в поддон, контроль оттока конденсата.
• Демонстрация владельцу управления кондиционером с пульта ДУ.

Стоимость монтажа сплит-системы Haier HSU-12HLT-03

Для модели 12 BTU (3,2 кВт) базовая стоимость монтажа составляет от 18 000 ₽. В эту цену входит:

• Установка внутреннего и наружного блоков
• Алмазное бурение отверстия (до 0,5 м толщины стены)
• Прокладка фреоновой трассы до 3–5 м (медные трубки 1/4" и 3/8", теплоизоляция)
• Межблочный кабель до 3–5 м (4×1,5 мм²)
• Дренажный шланг до 3–5 м
• Кронштейны для наружного блока
• Декоративный короб
• Вакуумирование, пусконаладка и тестирование
• Силовой кабель 3×1,5 мм² и автомат 16 А

Дополнительные работы — штробление стены (от 500 ₽/м), удлинение трассы сверх 5 м (от 1 200 ₽/м), высотные работы (промышленный альпинист), бурение в стене толще 0,5 м — оплачиваются отдельно и согласовываются до начала монтажа.

Обслуживание кондиционера Haier после монтажа

После установки рекомендуется ежегодное сервисное обслуживание. Наша компания «МонтажМастер» выполняет обслуживание кондиционеров Haier в Москве: чистку фильтров и теплообменников, дезинфекцию, диагностику, при необходимости — дозаправку хладагентом R410A.

Модель HSU-12HLT-03 оснащена функциями самодиагностики, антикоррозийным покрытием Blue Fin и съёмной моющейся передней панелью — это упрощает уход, но не заменяет профессиональное обслуживание. Неинверторный компрессор on/off создаёт повышенную нагрузку на пусковой конденсатор при каждом включении, поэтому диагностика компрессора и проверка пусковых элементов проводятся при каждом обслуживании.

Почему монтаж должны выполнять специалисты

Качество монтажа определяет срок службы кондиционера. Производитель Haier предоставляет гарантию 3 года, но она действует только при условии установки квалифицированными специалистами. Типичные ошибки неквалифицированного монтажа:

• Некачественная вальцовка — утечка хладагента R410A через несколько месяцев после установки. Без динамометрического ключа невозможно обеспечить нужный момент затяжки.
• Отсутствие вакуумирования — влага и воздух в контуре разрушают компрессор изнутри. Ремонт компрессора по стоимости сопоставим с покупкой нового кондиционера.
• Недостаточная теплоизоляция трассы — конденсат на трубках портит отделку стен.
• Неправильный уклон дренажа — вода застаивается в шланге, появляется плесень и затхлый запах.
• Отверстие малого диаметра — монтажники сдирают теплоизоляцию с трубок, чтобы протиснуть их в отверстие 40 мм. Последствия — образование конденсата, промерзание стены, сквозняк.
• Ненадёжное крепление наружного блока — вибрация разрушает анкеры в стене.
• Подключение питания без отдельного автомата 16 А — риск перегрузки электросети и пожара.

Наша компания «МонтажМастер» выполняет монтаж кондиционеров Haier HSU-12HLT-03 в Москве и Московской области. Мы используем алмазное бурение с промышленным пылесосом — чисто, без пыли, без повреждения отделки. Вакуумирование выполняется двухступенчатым вакуумным насосом — как требует производитель. Все работы проводятся с использованием профессионального инструмента — манометрического коллектора, динамометрических ключей, электронных весов для заправки фреоном. На все монтажные работы предоставляется гарантия.
