Монтаж кондиционера Ishimatsu AMK-09H — ул. Грина, 7
Улица Грина, дом 7 — панельный 14-этажный жилой дом, построенный в 1994 году, расположенный в районе Северное Бутово Юго-Западного административного округа Москвы. В доме 5 подъездов, пассажирские лифты, железобетонные перекрытия, высота потолков 2,6 м. Газоснабжение отсутствует — установлены электрические плиты, что обеспечивает повышенную вводную мощность квартиры. Ближайшие станции метро — «Улица Старокачаловская» (460 м) и «Бульвар Дмитрия Донского» (600 м). Почтовый индекс — 117216. Управляющая компания — ГБУ «Жилищник района Северное Бутово».
Дом 1994 года постройки — панельный, с трёхслойными наружными стенами. Панельные стены бурятся алмазной коронкой, трассы кондиционеров прокладываются открыто в декоративном коробе или в штробе. Электрические плиты означают повышенную вводную мощность — кондиционер не создаёт перегрузки на электросеть. Высота потолков 2,6 м — достаточно для установки настенной сплит-системы с размещением блока на расстоянии 10 см от потолка.
В этой статье — разбор монтажа настенной сплит-системы Ishimatsu AMK-09H в квартире на ул. Грина, 7: характеристики модели, особенности монтажа, этапы работ, актуальные цены на 2026 год.

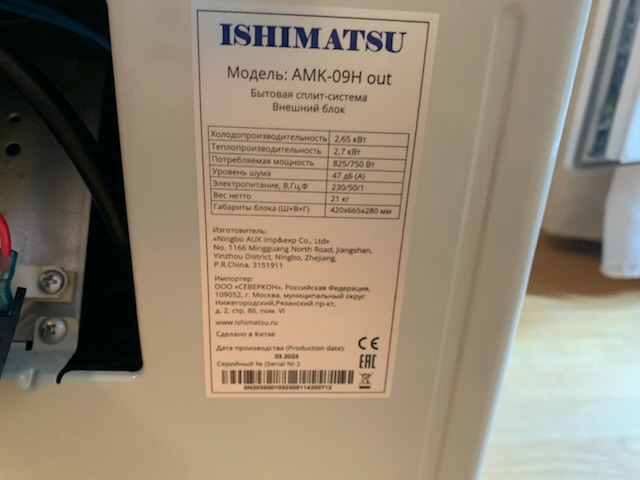

Технические характеристики Ishimatsu AMK-09H
Ishimatsu AMK-09H — настенная сплит-система серии Kyoto мощностью 2,65 кВт (9000 BTU) для помещений площадью до 25 м². Компрессор — роторный on/off (не инверторный) GMCC (Toshiba), хладагент — R410A, класс энергоэффективности A. Модель оснащена встроенным Wi-Fi модулем (управление через приложение AC Freedom и голосовой помощник Яндекс Алиса), антикоррозийным покрытием теплообменника Golden Fin, функциями iFeel, Anti-Cold-Air, самоочистки, самодиагностики, авторестарта, Sleep, таймера 24 часа, интеллектуальной разморозки Defrost, антигрибковой функцией. Уровень шума внутреннего блока — от 21 дБ(А). Производство — Китай (завод AUX). Гарантия — 5 лет.
| Параметр | Значение |
|---|---|
| Тип | настенная сплит-система (on/off) |
| Серия | Kyoto |
| Обслуживаемая площадь | до 25 м² |
| Холодопроизводительность | 2,65 кВт (9000 BTU) |
| Теплопроизводительность | 2,70 кВт |
| Потребляемая мощность (охлаждение) | 0,825 кВт |
| Потребляемая мощность (обогрев) | 0,748 кВт |
| Класс энергоэффективности | A (охлаждение) / A (обогрев) |
| Хладагент | R410A |
| Заводская заправка хладагента | 400 г |
| Уровень шума внутреннего блока | 21–30 дБ(А) |
| Уровень шума наружного блока | 47 дБ(А) |
| Расход воздуха (внутренний блок) | 600 м³/ч |
| Количество скоростей вентилятора | 4 |
| Электропитание | 220–240 В, 1 фаза, 50 Гц |
| Подключение питания | внутренний блок |
| Диаметр жидкостной трубы | 1/4″ (6,35 мм) |
| Диаметр газовой трубы | 3/8″ (9,52 мм) |
| Максимальная длина трассы | 20 м |
| Максимальный перепад высот | 10 м |
| Диапазон температур (охлаждение) | +18…+43+18…+43 °C |
| Диапазон температур (обогрев) | −7…+24−7…+24 °C |
| Габариты внутреннего блока (Ш×В×Г) | 690×283×199 мм |
| Габариты наружного блока (Ш×В×Г) | 665×420×280 мм |
| Вес внутреннего блока | 8–9 кг |
| Вес наружного блока | 21 кг |
| Межблочный кабель | 4×1,5 мм² |
| Силовой кабель | 3×1,5 мм² |
| Автомат защиты | 10 А |
| Компрессор | роторный on/off GMCC (Toshiba) |
| Покрытие теплообменника | Golden Fin (антикоррозийное) |
| Фильтры | предварительный, антибактериальный |
| Функции | iFeel, Anti-Cold-Air, самоочистка, самодиагностика, авторестарт, Sleep, таймер 24 ч, Defrost, антигрибковая функция, осушение, вентиляция |
| Wi-Fi | встроенный (приложение AC Freedom, Яндекс Алиса) |
| Дисплей | LED, скрытый |
| Гарантия | 5 лет |
| Родина бренда | Япония |
| Страна производства | Китай (завод AUX) |
О бренде Ishimatsu
Ishimatsu — японский бренд климатической техники, появившийся в начале 1990-х годов. С 2023 года продукция бренда официально представлена в России. Сплит-системы Ishimatsu производятся на китайских заводах AUX и Changhong по заказу и под контролем японской компании. Компрессоры — GMCC (Toshiba), одни из самых надёжных в бюджетном сегменте. Бренд позиционируется в нижне-среднем сегменте с расширенной гарантией 5 лет.
| Параметр | Описание |
|---|---|
| Позиционирование | нижне-средний сегмент |
| Страна бренда | Япония |
| Страна сборки | Китай (завод AUX) |
| Компрессоры | on/off — GMCC (Toshiba) |
| Хладагент | R410A |
| Гарантия | 5 лет |
| Wi-Fi | встроенный (в ряде моделей) |
| Средний срок службы | 6–10 лет (при регулярном ТО) |




Особенности Ishimatsu AMK-09H, влияющие на монтаж
On/off компрессор (не инверторный) — работает в режиме «включился/выключился», поддерживая заданную температуру циклически. Менее чувствителен к влаге в контуре, чем инверторный, но вакуумирование всё равно обязательно. Заправка фреона — по массе на электронных весах или по давлению (для on/off систем допустима заправка по перегреву).
Хладагент R410A — озонобезопасный, не горюч. Рабочее давление 25–35 бар. При монтаже медные трубы и вальцовка выполняются с запасом прочности. Вакуумирование обязательно.
Встроенный Wi-Fi — модуль установлен на заводе, не требует отдельной покупки. Управление через приложение AC Freedom (iOS / Android) и голосовой помощник Яндекс Алиса. При монтаже Wi-Fi модуль активируется и подключается к домашней сети — проверяется при тестовом запуске.
Golden Fin — антикоррозийное покрытие теплообменников внутреннего и наружного блоков. Увеличивает срок службы в 3 раза по заявлению производителя. При монтаже блоки распаковываются аккуратно — не повредить покрытие ламелей.
Функция iFeel — датчик температуры в пульте ДУ. Кондиционер поддерживает комфортную температуру в зоне нахождения пользователя. При тестовом запуске проверяется корректность работы функции.
Функция Anti-Cold-Air — в режиме обогрева вентилятор включается только после прогрева теплообменника, предотвращая подачу холодного воздуха. Проверяется при тестовом запуске.
Самоочистка — после выключения вентилятор просушивает испаритель, предотвращая образование плесени. Проверяется при тестовом запуске.
Питание на внутренний блок — силовой кабель подаётся на внутренний блок, межблочный кабель передаёт питание и сигналы на наружный. При монтаже силовой кабель прокладывается от розетки или электрощита к внутреннему блоку.
Компактные габариты — внутренний блок 690×283×199 мм, наружный 665×420×280 мм. Наружный блок 21 кг — монтаж возможен с балкона или лоджии без альпиниста (до 1,8 м от парапета).


Этапы монтажа

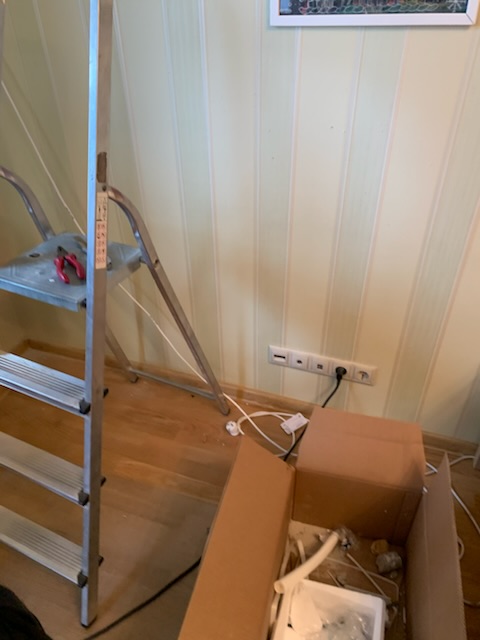

1. Подготовка
- согласование времени работ (в панельном доме шумные работы — бурение — выполняются в рабочее время по будням);
- защита мебели и пола плёнкой;

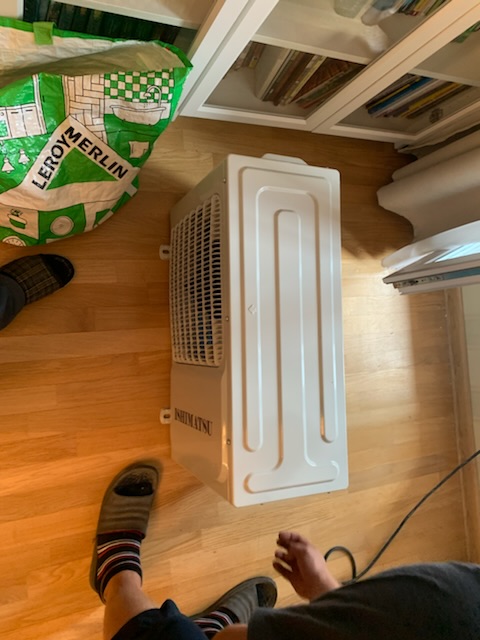

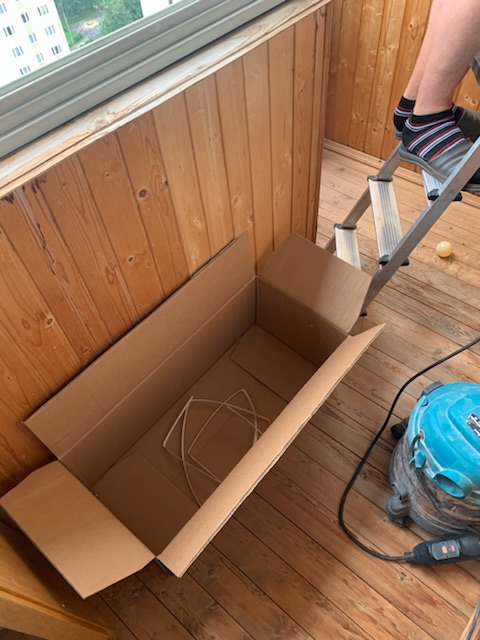

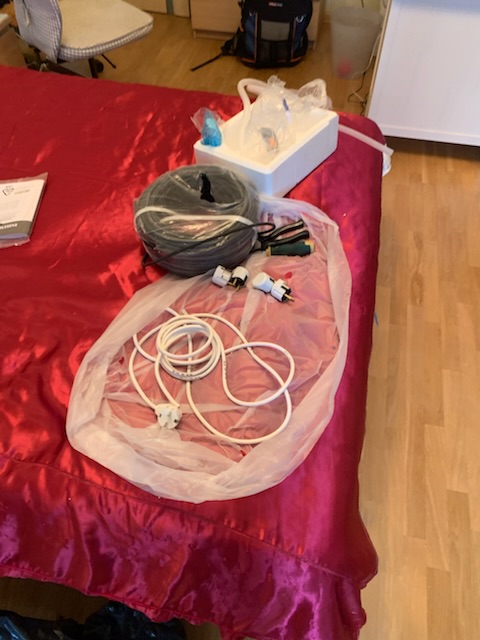

- распаковка оборудования, проверка комплектации (внутренний блок, наружный блок, пульт ДУ, монтажная пластина, крепёж, Wi-Fi модуль, инструкции);
- осмотр стены на предмет скрытой проводки (детектором);
- проверка электропитания — замер напряжения (220–240 В).

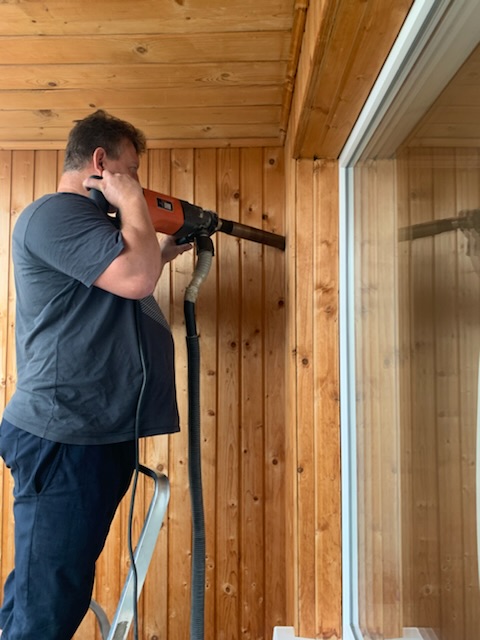

2. Разметка и бурение

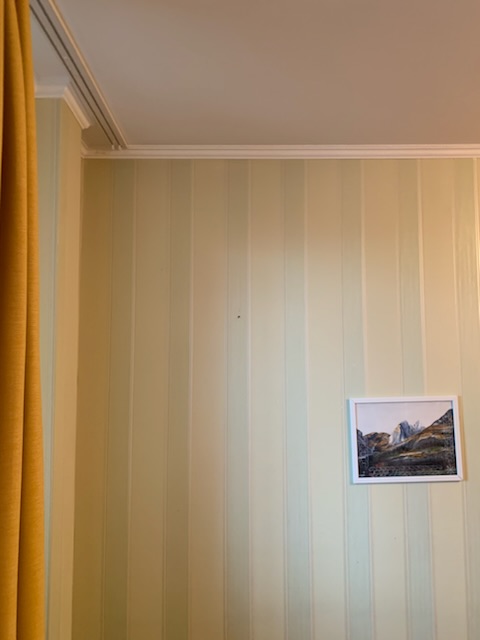

- выбор места установки внутреннего блока: не менее 10 см от потолка, 15 см от боковой стены, не над розеткой или выключателем;

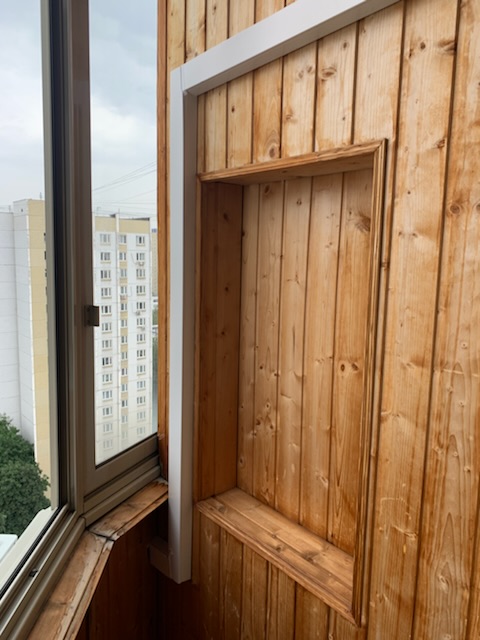

- выбор места установки наружного блока: под окном или на балконе, с учётом отвода дренажа и доступа для обслуживания;

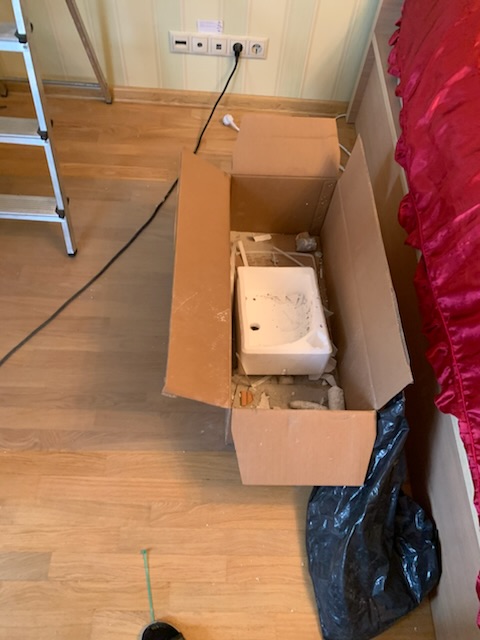

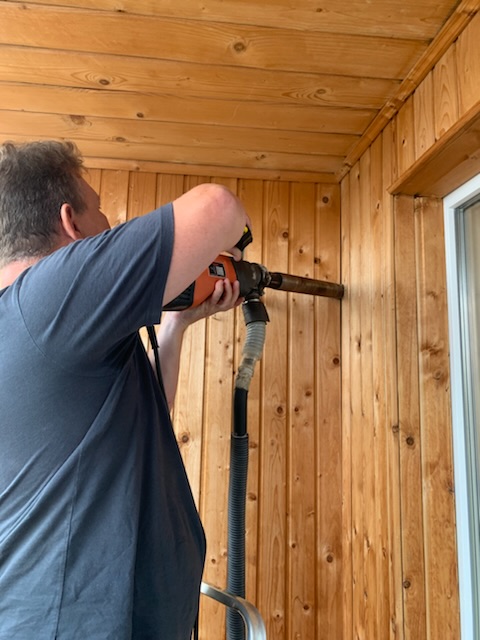

- алмазным бурением сверлится сквозное отверстие диаметром 65 мм под наклоном вниз в сторону улицы (наружный край ниже на 5–7 мм) для естественного оттока конденсата;

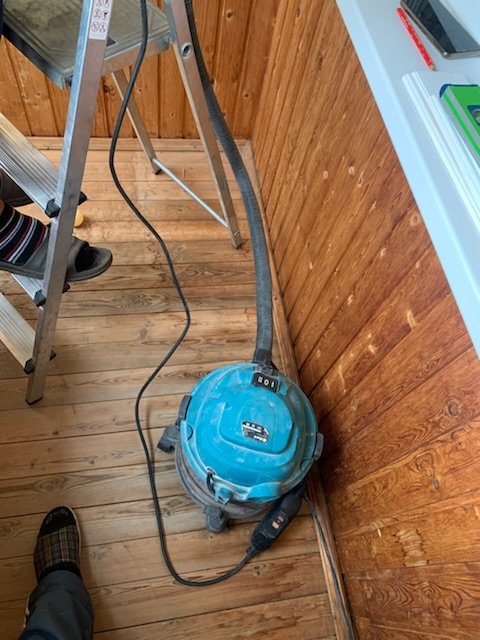

- бурение с пылесосом — без пыли и грязи;
- в отверстие вставляется защитная манжета.
3. Крепление монтажной пластины
- монтажная пластина из комплекта Ishimatsu выравнивается по уровню строго горизонтально;
- крепится к панельной стене дюбель-гвоздями или анкерными болтами в 5–6 точках;
- пластина должна плотно прилегать к стене — зазоры приводят к вибрации и шуму.

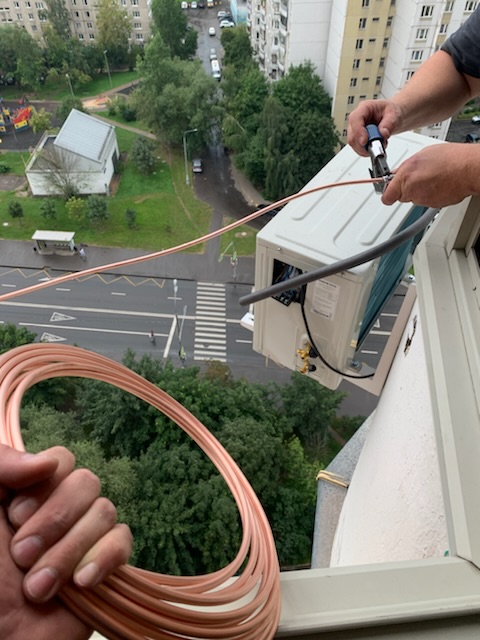

4. Прокладка фреоновой трассы

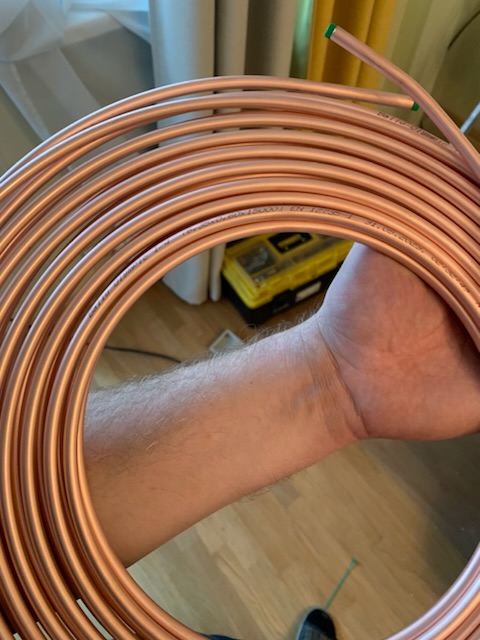

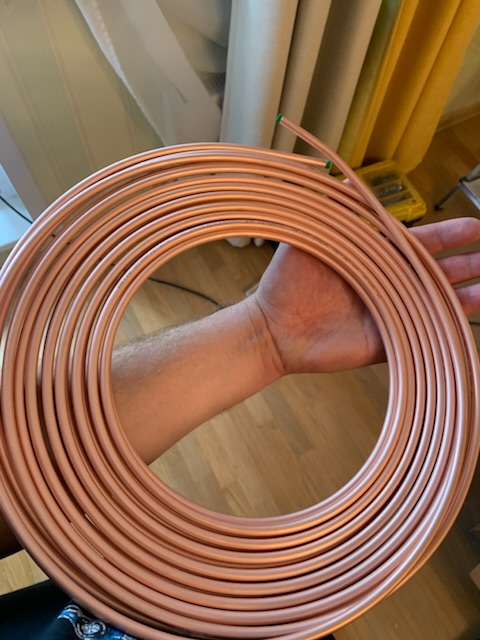

Используются медные трубы: жидкостная — 1/4″ (6,35 мм), газовая — 3/8″ (9,52 мм). На каждую трубу надевается теплоизоляция K-Flex толщиной не менее 9 мм — без зазоров. Изгибы выполняются трубогибом с радиусом не менее 5 диаметров трубы.
- трубы отрезаются труборезом под углом 90°, заусенцы удаляются римером;
- накидные гайки надеваются на трубы до развальцовки;

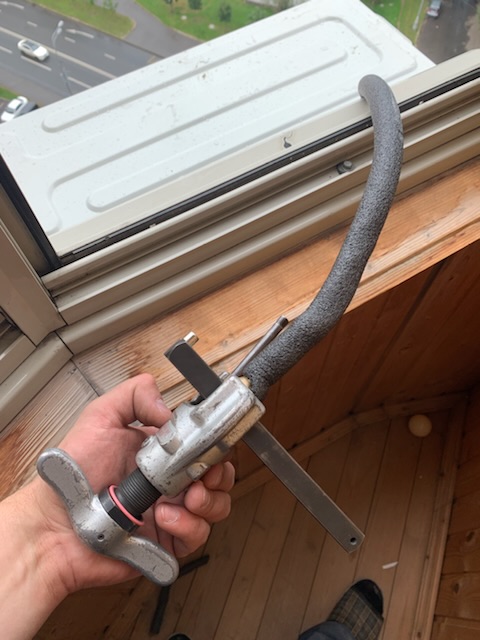

- развальцовка выполняется развальцовщиком — ровный конус без трещин и складок;
- затяжка динамометрическим ключом: для 1/4″ — 15–20 Н·м, для 3/8″ — 30–40 Н·м;

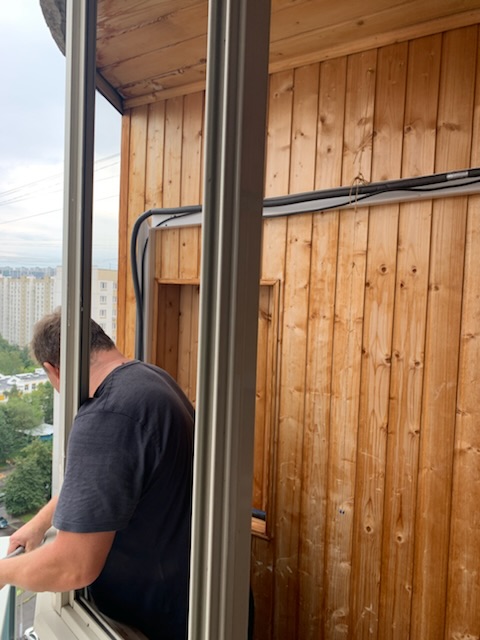

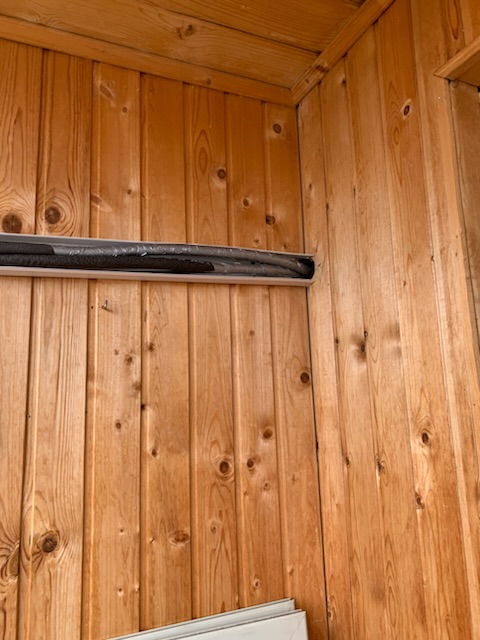

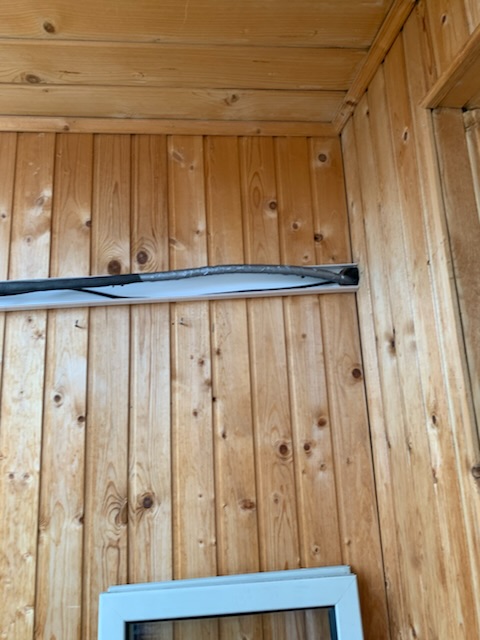

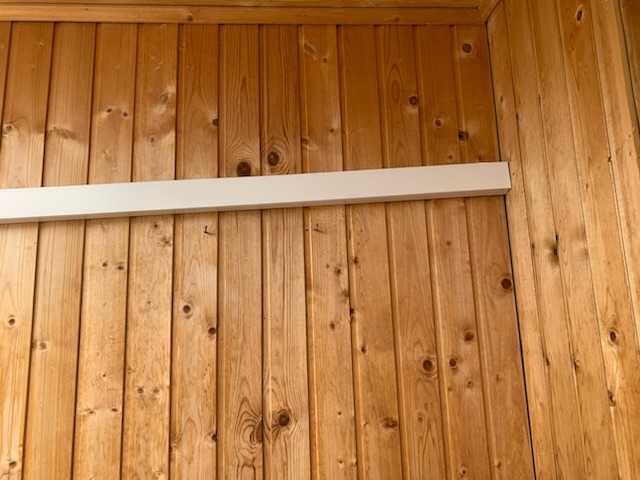

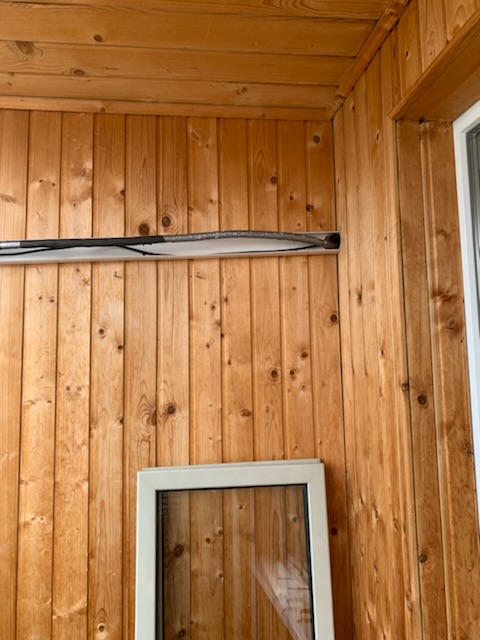

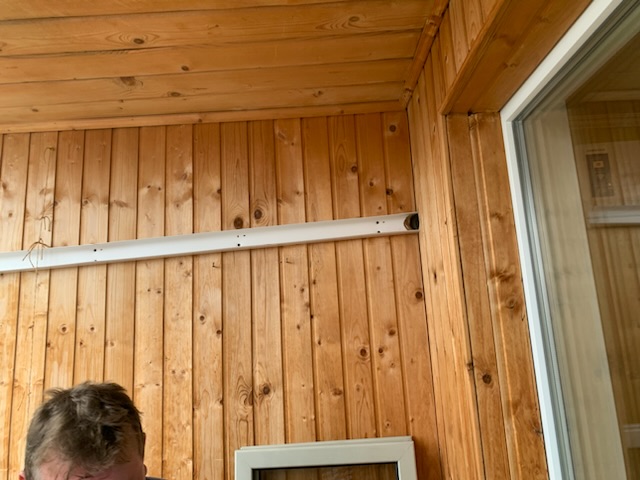

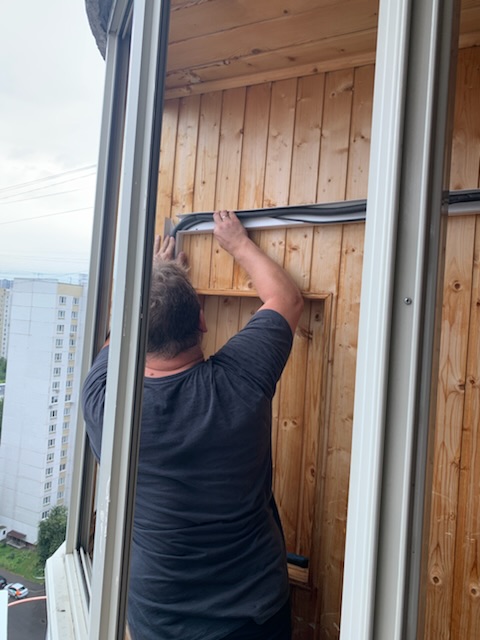

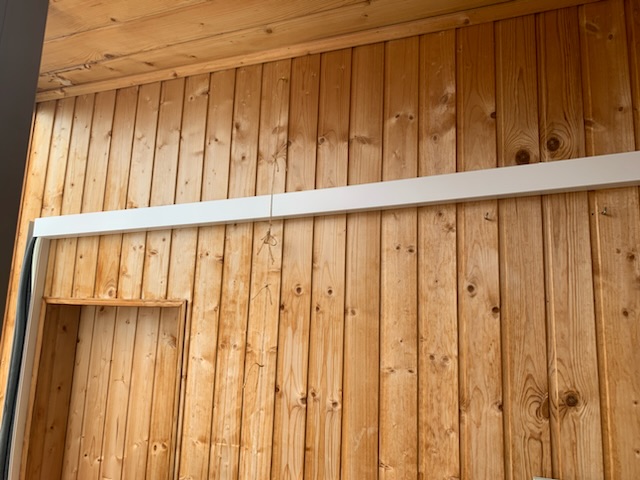

- трасса прокладывается открыто в декоративном коробе или в штробе (при скрытом монтаже).
Максимальная длина трассы Ishimatsu AMK-09H — 20 м. Заводская заправка R410A (400 г) рассчитана на трассу до 5–10 м. При длине от 10 до 20 м — дозаправка из расчёта 20 г на метр свыше 10 м.
5. Дренаж
Дренажный шланг прокладывается с уклоном не менее 1 см на метр в сторону стока. Конденсат отводится на улицу через отверстие или в канализацию через сифон. Конец шланга нельзя погружать в воду.
6. Электроподключение
- силовой кабель питания 3×1,5 мм² подаётся на внутренний блок через отдельный автомат защиты 10 А;
- межблочный кабель 4×1,5 мм² подключается к клеммным колодкам внутреннего и наружного блоков согласно электросхеме (на внутренней стороне крышки клеммной коробки);
- крышка клеммной коробки после подключения плотно закрывается.

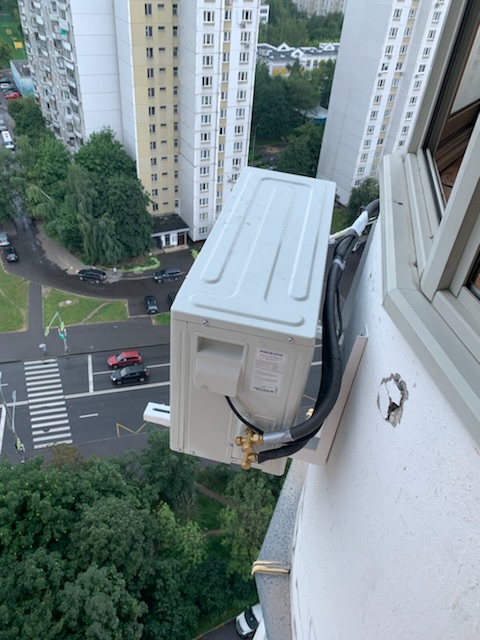

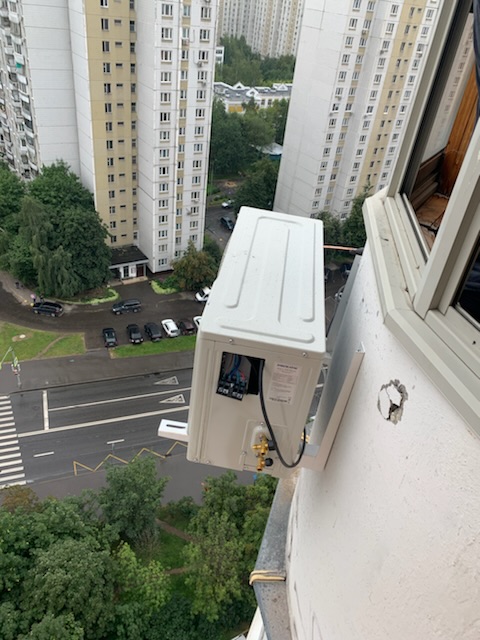

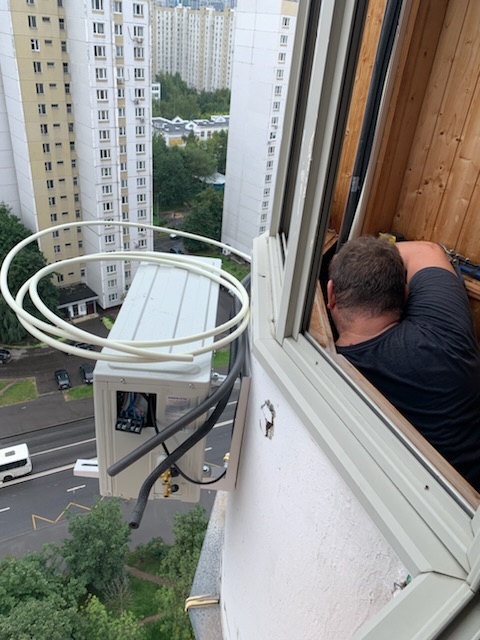

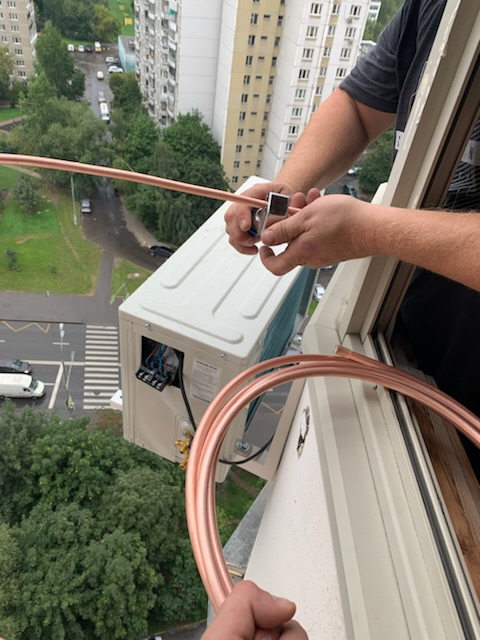

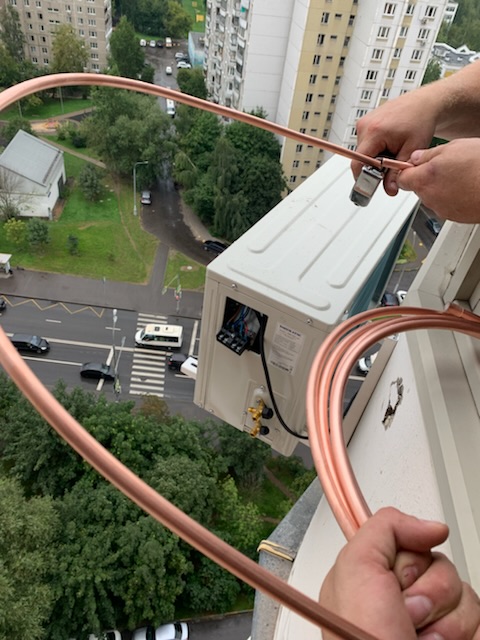

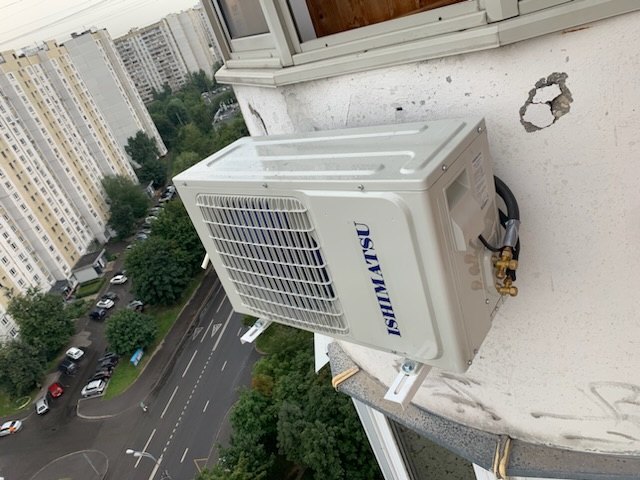

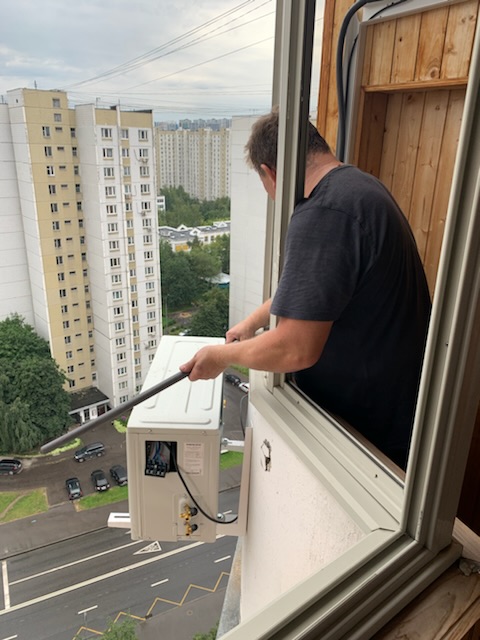

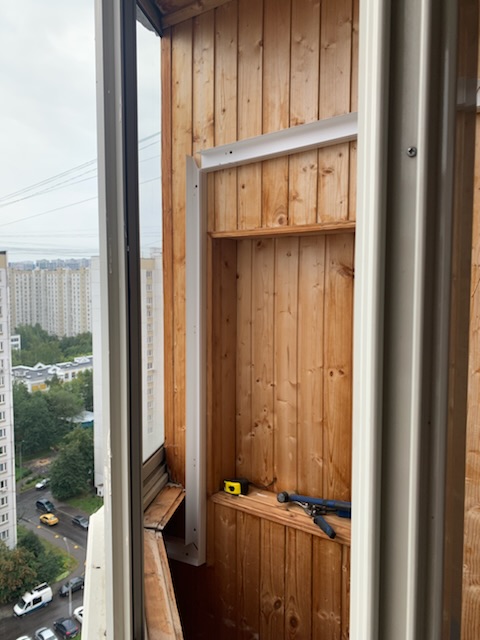

7. Установка наружного блока

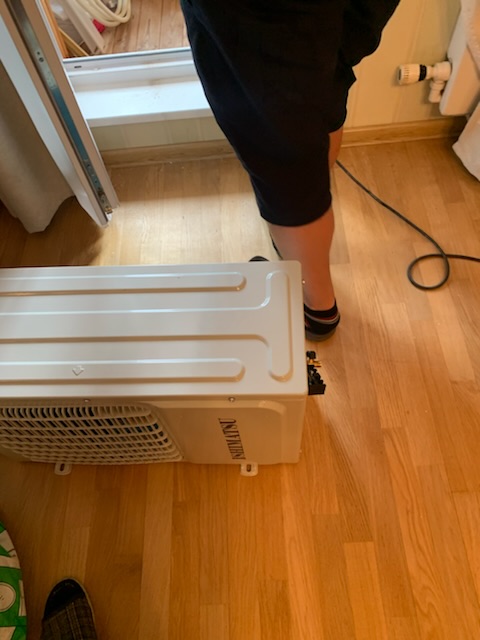

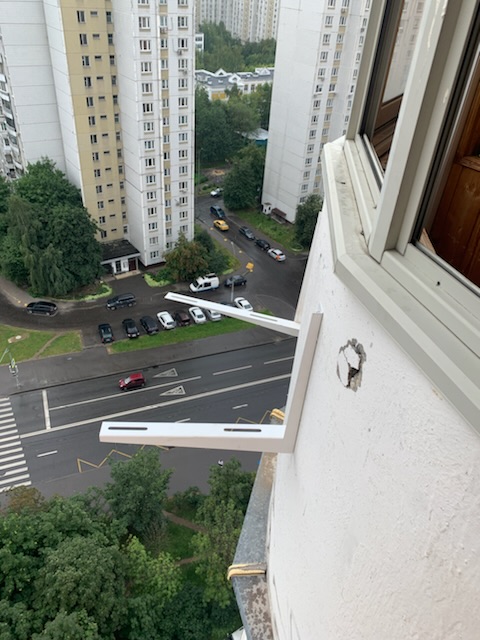

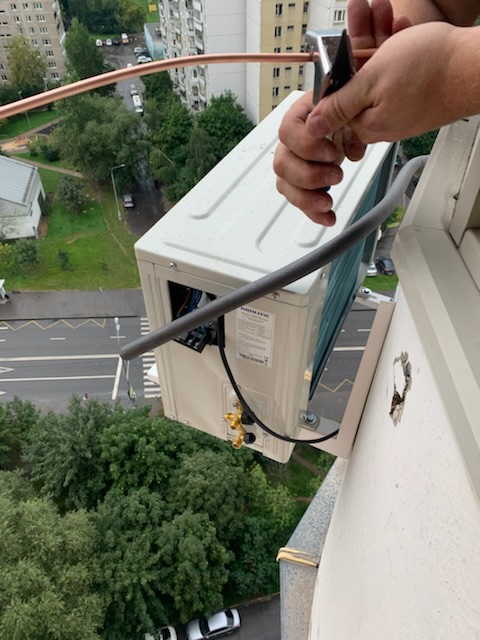

Наружный блок Ishimatsu (21 кг) устанавливается на кронштейны с виброизоляторами. При монтаже с балкона или лоджии (до 1,8 м от парапета) — без альпиниста. При установке на верхних этажах 14-этажного дома — работа промышленного альпиниста.
Кронштейны крепятся к панельной стене анкерными болтами. Подключаются медные трубы (вальцовка с затяжкой динамометрическим ключом), межблочный кабель. Сервисные вентили закрыты до вакуумирования.

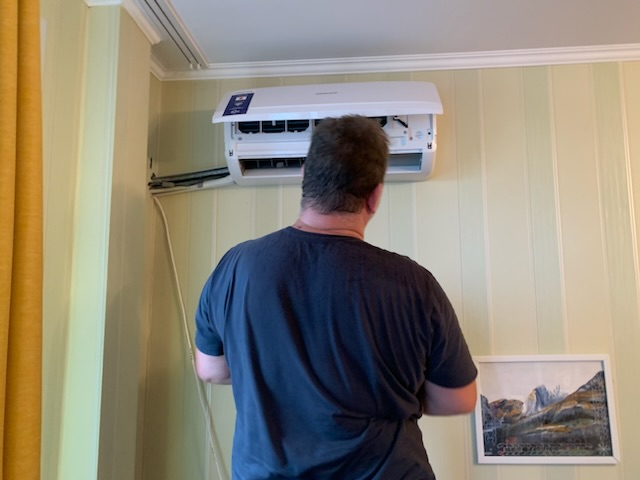

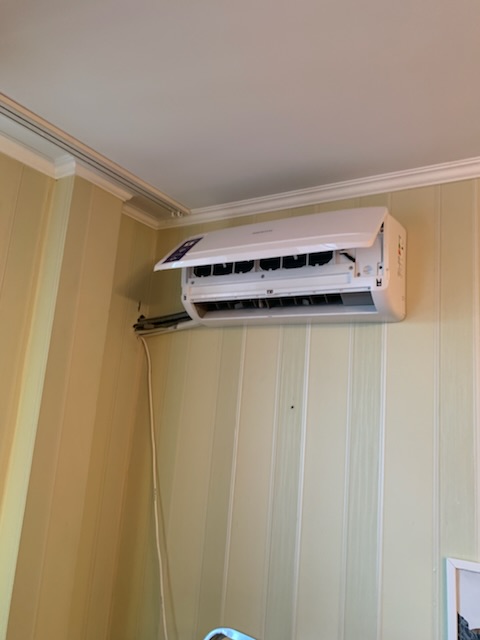

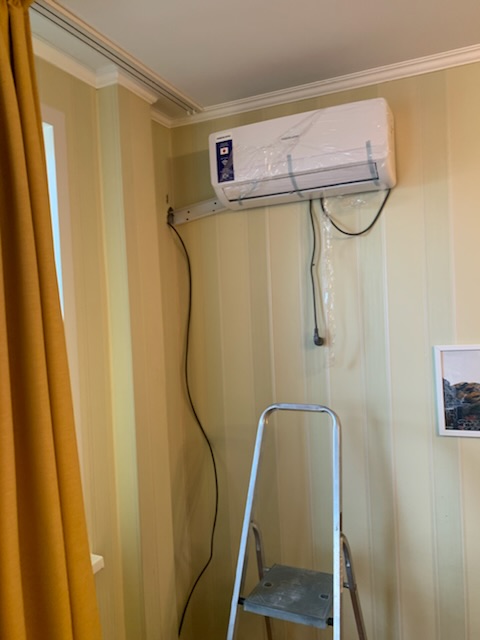

8. Навешивание внутреннего блока
Внутренний блок Ishimatsu навешивается на монтажную пластину: верхняя часть заводится за верхний крюк, затем блок прижимается вниз до защёлкивания. Подключённые к блоку медные трубы, дренажный шланг и кабель аккуратно укладываются в отверстие в стене. Передняя панель закрывается.
9. Вакуумирование
Вакуумным насосом откачивается воздух и влага из системы в течение 20–30 минут. Вакуумирование обязательно — без него влага реагирует с полиэфирным маслом POE и хладагентом R410A, образуя кислоты, разрушающие компрессор. Контроль: после отключения насоса стрелка манометра должна оставаться на отметке −1−1 бар 15–20 минут.
10. Заправка R410A
При стандартной трассе до 10 м заводская заправка R410A (400 г) достаточна — фреон выпускается из наружного блока открытием сервисных вентилей. Дополнительная заправка не требуется. При длине трассы от 10 до 20 м — дозаправка из расчёта 20 г на метр свыше 10 м.

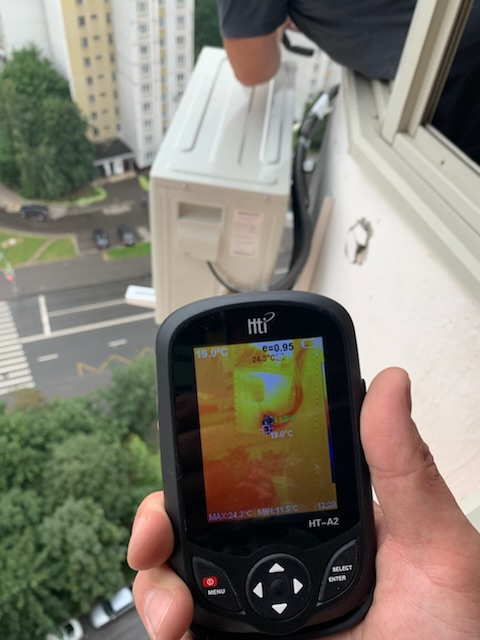

11. Тестовый запуск
Проверяется:
- работа во всех режимах (охлаждение, обогрев, вентиляция, осушение);
- отсутствие протечек фреона — течеискателем по всем соединениям;

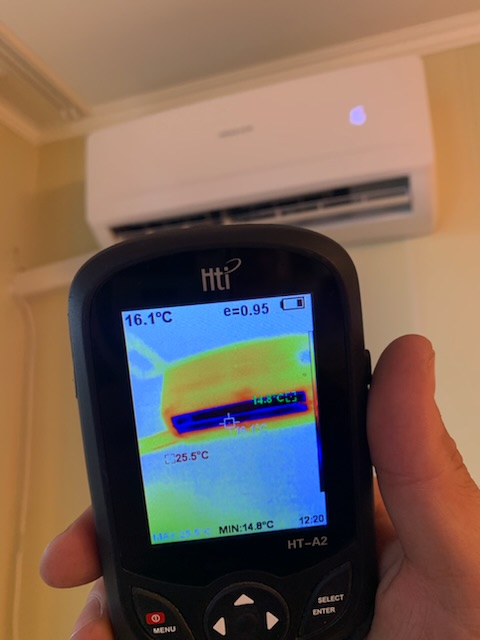

- разница температур на входе и выходе — 8–12 °C;
- корректность дренажа — конденсат уходит свободно;
- уровень шума — от 21 дБ(А) на минимальной скорости, отсутствие посторонних звуков;
- реакция на пульт ДУ — переключение режимов, изменение скорости вентилятора (4 ступени);
- функция iFeel — датчик температуры в пульте;
- функция Anti-Cold-Air — в режиме обогрева вентилятор включается после прогрева;
- функция Turbo — быстрое охлаждение на максимальной мощности;
- функция Sleep — комфортный сон;
- функция самоочистки — просушка испарителя после выключения;
- функция Defrost — интеллектуальная разморозка в режиме обогрева;
- авторестарт — восстановление настроек после отключения;
- антигрибковая функция — предотвращение образования плесени;
- скрытый LED-дисплей — индикация температуры и режима;
- подключение Wi-Fi — активация встроенного модуля, подключение к домашней сети, настройка приложения AC Freedom, подключение к Яндекс Алисе для голосового управления.
Кондиционер должен проработать не менее 20–30 минут.
























Сколько времени занимает монтаж
| Этап | Время |
|---|---|
| Подготовка, защита мебели | 15 минут |
| Разметка, бурение отверстия | 20–30 минут |
| Крепление монтажной пластины | 20 минут |
| Прокладка трассы (вальцовка) | 45–60 минут |
| Дренаж, электроподключение | 30 минут |
| Установка наружного блока (с балкона / с альпинистом) | 30–90 минут |
| Навешивание внутреннего блока | 15 минут |
| Вакуумирование | 20–30 минут |
| Выпуск R410A из наружного блока | 10 минут |
| Тестовый запуск + настройка Wi-Fi | 25–35 минут |
| Уборка | 15 минут |
| Итого | 4–6 часов |
Актуальные цены на монтаж в Москве (2026)
Стандартный монтаж Ishimatsu AMK-09H
| Услуга | Стоимость |
|---|---|
| Стандартный монтаж 09 (трасса до 3–5 м, вальцовка) | 12 900 – 18 000 ₽ |
| Монтаж со пайкой трассы (до 5 м) | от 16 000 – 22 000 ₽ |
| Премиум-монтаж (пайка с азотом, усиленные материалы) | от 22 000 – 30 000 ₽ |
В базовую стоимость входит: монтаж блоков на кронштейны, трасса до 3–5 м (медные трубы в изоляции, дренаж, кабель), бурение одного отверстия, вакуумирование 20–30 минут, пусконаладка, настройка Wi-Fi.
Дополнительные работы
| Услуга | Стоимость |
|---|---|
| Дополнительный метр трассы (сверху 3–5 м) | 1 200 – 2 500 ₽ / м |
| Штробление панели | 350 – 800 ₽ / м |
| Алмазное бурение отверстия (Ø65 мм) | 2 500 – 5 500 ₽ |
| Декоративный кабель-канал | 800 – 1 500 ₽ / м |
| Высотные работы (промышленный альпинизм) | 3 000 – 10 000 ₽ |
| Автовышка / тур | 3 000 – 6 000 ₽ |
| Дополнительное сквозное отверстие | 2 500 – 5 500 ₽ |
| Установка отдельного автомата 10 А в электрощите | 2 000 – 4 000 ₽ |
| Прокладка силового кабеля от щитка | 2 000 – 4 500 ₽ |
| Опрессовка азотом | 2 500 – 7 500 ₽ |
| Пайка с азотной подушкой (1 стык) | 800 – 2 000 ₽ |
| Защитный козырёк для наружного блока | 3 000 – 5 000 ₽ |
Заправка фреоном R410A
| Услуга | Стоимость |
|---|---|
| Фреон R410A — стоимость хладагента | 550 – 800 ₽ / 100 г |
| Дозаправка (при длине трассы более 10 м) | 1 500 – 3 000 ₽ |
| Полная перезаправка с вакуумированием (при утечке) | 3 500 – 7 000 ₽ |
Сервисное обслуживание (ТО)
| Услуга | Стоимость |
|---|---|
| Комплексное ТО настенного кондиционера | 3 000 – 6 000 ₽ |
| Глубокая чистка с разбором блока + дезинфекция | 5 500 – 8 500 ₽ |
| Диагностика с выездом | 1 500 – 3 000 ₽ |
Wi-Fi: управление со смартфона и через Яндекс Алису
Ishimatsu AMK-09H оснащён встроенным Wi-Fi модулем — отдельная покупка не требуется. После монтажа и тестового запуска модуль активируется и подключается к домашней сети.
| Функция | Описание |
|---|---|
| Приложение AC Freedom | Управление с iPhone / Android — включение, выключение, температура, режим, скорость вентилятора, жалюзи, таймер |
| Яндекс Алиса | Голосовое управление: «Алиса, включи кондиционер», «Алиса, поставь 22 градуса» |
| Удалённое управление | Включение кондиционера до прихода домой — через интернет |
| Уведомления | Ошибки, сбои электропитания, напоминание о чистке фильтров |
Настройка Wi-Fi выполняется мастером при монтаже — входит в стоимость пусконаладки.



Коды ошибок Ishimatsu AMK-09H
| Код | Описание | Возможная причина |
|---|---|---|
| E0 | Ошибка датчика температуры воздуха | Обрыв или КЗ датчика |
| E1 | Ошибка датчика температуры трубки | Обрыв или КЗ |
| E2 | Ошибка связи внутреннего и наружного блоков | Обрыв межблочного кабеля |
| E3 | Ошибка датчика конденсатора | Обрыв или КЗ |
| E4 | Ошибка датчика наружного воздуха | Обрыв или КЗ |
| E5 | Защита по низкому давлению | Нехватка фреона, утечка |
| E6 | Защита по высокому давлению | Перезаправка, засор контура |
| E7 | Ошибка компрессора (токовая защита) | Перегрузка, заклинивание |
| E8 | Защита компрессора от перегрева | Нехватка фреона, загрязнённый конденсатор |
| E9 | Ошибка четырёхходового клапана | Заклинивание, обрыв катушки |
| EA | Ошибка энергонезависимой памяти | Сбой EEPROM, замена платы |
| Eb | Ошибка двигателя вентилятора | Заклинивание, обрыв обмотки |
Что можно делать самостоятельно
- чистка воздушных фильтров — раз в 2 недели: открыть переднюю панель, извлечь фильтры, промыть или пропылесосить, высушить, установить обратно;
- чистка лицевой панели — снять моющуюся панель, протереть мягкой тканью, смоченной водой, просушить;
- замена батареек в пульте — AAA, LR03;
- проверка дренажа — при работе в режиме охлаждения конденсат должен свободно стекать;
- проверка потока воздуха — воздух должен поступать равномерно, жалюзи регулируются с пульта;
- управление через приложение AC Freedom — после настройки Wi-Fi мастером.
Самостоятельно нельзя: разбирать внутренний блок для глубокой чистки, вскрывать фреоновый контур, заправлять фреон, ремонтировать плату.
Подготовка к зиме и межсезонью
Перед длительным простоем (если кондиционер не используется на обогрев):
- в ясный день включить режим вентиляции на 2–3 часа для просушки испарителя;
- запустить функцию самоочистки — просушка испарителя после выключения;
- выключить автомат 10 А в электрощите (или вынуть вилку из розетки);
- очистить воздушные фильтры и установить на место;
- извлечь батарейки из пульта ДУ;
- осмотреть наружный блок — нет ли льда, снега, наледи на кронштейнах.
Перед запуском в сезоне (весна):
- включить автомат в электрощите;
- вставить батарейки в пульт;
- запустить в режиме охлаждения на 30 минут;
- проверить разницу температур — 8–12 °C;
- при отклонениях — вызвать мастера для планового ТО.




Заказать монтаж кондиционера Ishimatsu в Москве
Компания «МонтажМастер» выполняет монтаж сплит-систем Ishimatsu в Москве, в том числе по адресу ул. Грина, 7 (район Северное Бутово, ЮЗАО).
Что мы предлагаем:
- стандартный и премиум-монтаж с пайкой и азотной подушкой;
- алмазное бурение панельных стен;

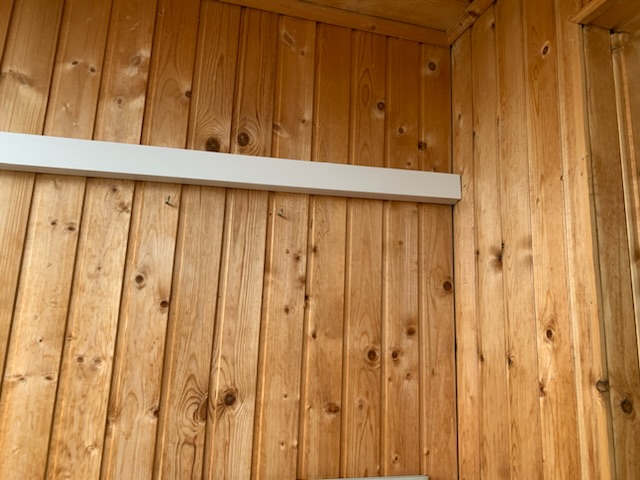

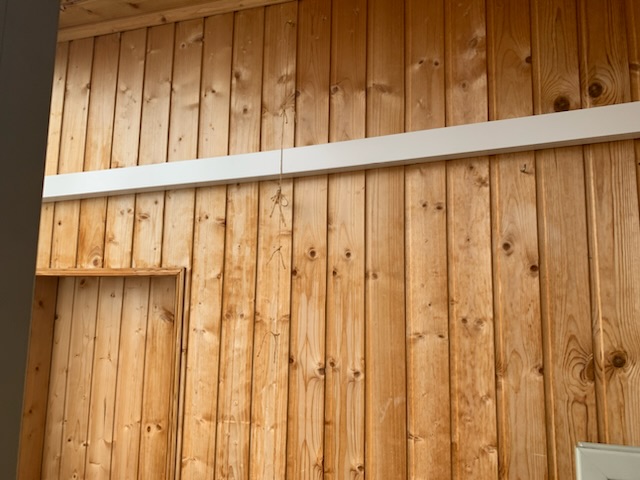

- прокладку трассы в декоративном коробе или штробе (до 20 м);
- вакуумирование и запуск R410A по массе;
- высотные работы с промышленным альпинистом (14-этажный дом);
- настройку встроенного Wi-Fi модуля, подключение к приложению AC Freedom и Яндекс Алисе;
- гарантию на монтажные работы — 3 года.
Выезд по Юго-Западному административному округу и всей Москве. Опыт работы со сплит-системами Ishimatsu серии Kyoto, с компрессорами GMCC (Toshiba) и хладагентом R410A.
Свяжитесь с нами:
- Телефон: +7 (495) 644-88-40, +7 (916) 397-51-31
- E-mail:info@vent-master.ru
