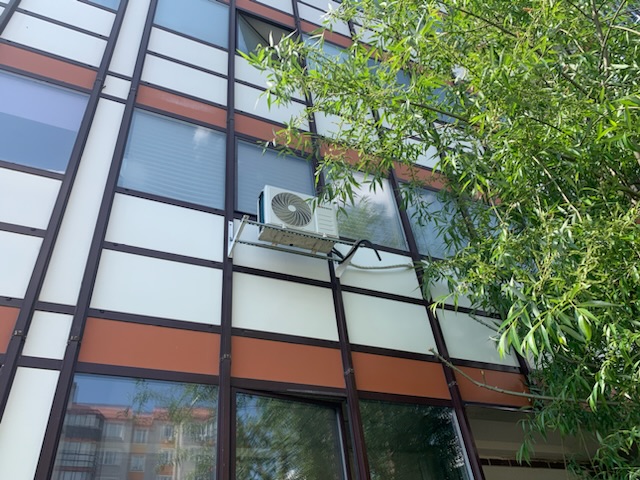

Монтаж кондиционера komanchi Kat/in-07h/n1 Видное , р-н Лопатино , ул. Сухановская д.5
Монтаж кондиционера Komanchi KATI-07H/N1 на старую трассу — рп. Лопатино, Сухановская, 5
Сухановская улица, дом 5 — жилой дом ЖК «Государев дом», расположенный в посёлке городского типа Лопатино Ленинского городского округа Московской области (город Видное). Жилой комплекс построен в 2017 году застройщиком ГК «Гранель». Дом панельный, 9–10 этажей, 3 подъезда, пассажирские лифты, железобетонные перекрытия, высота потолков 2,7–2,75 м. ЖК «Государев дом» расположен в 5–6 км от МКАД по Каширскому или Варшавскому шоссе. Рядом — усадьба Суханово с историческим парком и каскадом прудов, лесной массив. Ближайшие станции метро — «Бульвар Дмитрия Донского» (10–15 минут на транспорте) и «Домодедовская». В 2027 году запланировано открытие станции метро в Лопатино и завершение строительства дублёра МКАД.

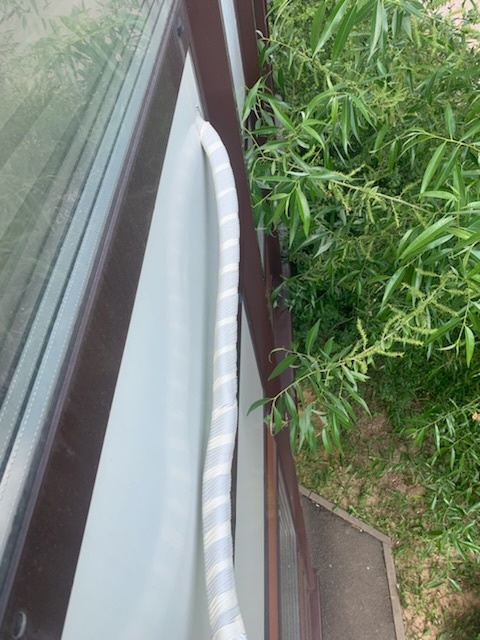

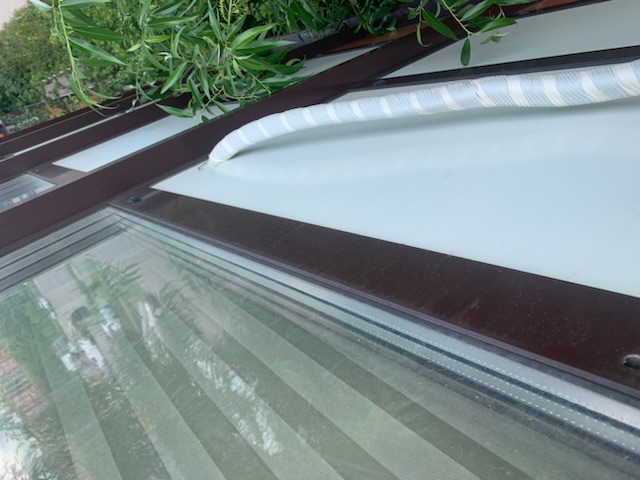

В данной квартире трасса кондиционера была заложена заранее — на этапе чернового ремонта. Медные трубы, дренажный шланг и межблочный кабель спрятаны в штробе, сквозное отверстие в наружной стене выполнено, на фасаде установлены кронштейны и траверсы для наружного блока. Концы труб выведены в местах установки внутреннего и наружного блоков. Монтаж на готовую трассу — это второй этап: подключение блоков к существующим коммуникациям без бурения и штробления.
В этой статье — разбор монтажа инверторной сплит-системы Komanchi KATI-07H/N1 на старую трассу с готовыми кронштейнами и траверсами: особенности модели, проверки перед подключением, этапы работ, риски, актуальные цены на 2026 год.

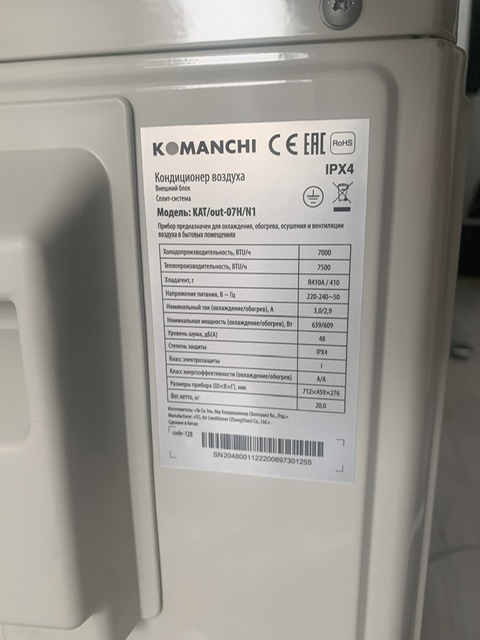

Технические характеристики Komanchi KATI-07H/N1
Komanchi KATI-07H/N1 — настенная инверторная сплит-система мощностью 2,1 кВт (7000 BTU) для помещений площадью до 20 м². Компрессор — инверторный, хладагент — R410A, класс энергоэффективности A. Производство — завод TCL, Китай. Модель оснащена функциями iFeel, FOLLOW ME, Turbo, Sleep, самоочистки, самодиагностики, авторестарта, антиобледенения, таймером 24 часа. Уровень шума внутреннего блока — от 24 дБ(А), наружного — 48 дБ(А). Гарантия — 3 года.
| Параметр | Значение |
|---|---|
| Тип | настенная инверторная сплит-система (DC Inverter) |
| Обслуживаемая площадь | до 20 м² |
| Холодопроизводительность | 2,10 кВт (7000 BTU) |
| Теплопроизводительность | 2,30 кВт |
| Потребляемая мощность (охлаждение) | 0,635 кВт |
| Потребляемая мощность (обогрев) | 0,650 кВт |
| Класс энергоэффективности | A (охлаждение) / A (обогрев) |
| Хладагент | R410A |
| Уровень шума внутреннего блока | 24–36 дБ(А) |
| Уровень шума наружного блока | 48 дБ(А) |
| Расход воздуха | 470 м³/ч |
| Количество скоростей вентилятора | 3 |
| Электропитание | 220–230 В, 1 фаза, 50 Гц |
| Подключение питания | внутренний блок |
| Диаметр жидкостной трубы | 1/4″ (6,35 мм) |
| Диаметр газовой трубы | 3/8″ (9,52 мм) |
| Максимальная длина трассы | 15 м |
| Диапазон температур (охлаждение) | +18…+43+18…+43 °C |
| Диапазон температур (обогрев) | −7…+24−7…+24 °C |
| Габариты внутреннего блока (Ш×В×Г) | 698×255×190 мм |
| Габариты наружного блока (Ш×В×Г) | 712×459×276 мм |
| Вес внутреннего блока | 7 кг |
| Вес наружного блока | 20–21 кг |
| Межблочный кабель | 4×1,5 мм² |
| Силовой кабель | 3×1,5 мм² |
| Автомат защиты | 10 А |
| Компрессор | DC Inverter (TCL) |
| Фильтры | предварительный, анти-пыль |
| Функции | iFeel, FOLLOW ME, Turbo, Sleep, самоочистка, самодиагностика, авторестарт, антиобледенение, таймер 24 ч, осушение, вентиляция |
| Wi-Fi | нет |
| Дисплей | LED, цифровой |
| Гарантия | 3 года |
| Родина бренда | Корея / Китай |
| Страна производства | Китай (TCL) |


Чем монтаж на старую трассу отличается от полноценного
При полноценном монтаже мастер бурит стену, прокладывает медные трубы, дренаж, кабель, устанавливает кронштейны — это 4–6 часов работ и значительные затраты. При монтаже на готовую трассу все эти этапы уже выполнены — задача сводится к проверке существующих коммуникаций, подключению блоков, вакуумированию и запуску.
| Параметр | Полноценный монтаж | Монтаж на старую трассу |
|---|---|---|
| Бурение стены | требуется | не требуется |
| Штробление | требуется (при скрытой прокладке) | не требуется |
| Прокладка медных труб | требуется | не требуется — трубы заложены |
| Прокладка дренажа | требуется | не требуется — дренаж заложен |
| Прокладка кабеля | требуется | не требуется — кабель заложен |
| Установка кронштейнов | требуется | не требуется — кронштейны и траверсы установлены |
| Проверка трассы | — | обязательна |
| Опрессовка азотом | при закладке | проверка давления (если была опрессовка) |
| Вакуумирование | обязательно | обязательно |
| Время работ | 4–6 часов | 1,5–3 часа |
| Стоимость | 12 900–18 000 ₽ | 5 000–9 000 ₽ |


Проверки перед подключением
Перед началом работ мастер проверяет состояние готовой трассы — от этого зависит герметичность и работоспособность системы.
1. Проверка диаметра труб
Диаметр заложенных медных труб должен совпадать с требованиями кондиционера Komanchi KATI-07H/N1:
| Труба | Требуемый диаметр | Проверка |
|---|---|---|
| Жидкостная (тонкая) | 1/4″ (6,35 мм) | Замер штангенциркулем |
| Газовая (толстая) | 3/8″ (9,52 мм) | Замер штангенциркулем |
Если диаметры не совпадают — подключение невозможно без замены трассы. Для 07-й модели требуются трубы 1/4″ и 3/8″ — самый распространённый размер для бытовых сплит-систем 07–09.
2. Проверка целостности труб
- визуальный осмотр концов труб — нет ли заломов, трещин, деформации;
- проверка на отсутствие повреждений от строительных работ — ударные следы, вмятины;
- при подозрении на залом внутри стены — опрессовка азотом (проверка проходимости и герметичности).

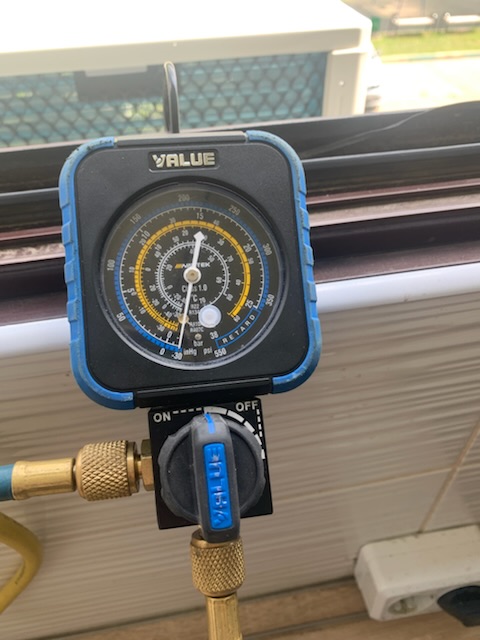

3. Проверка герметичности (опрессовка)
Если при закладке трассы проводилась опрессовка азотом и концы труб были заглушены:
- подключение манометрического коллектора к сервисному порту;
- проверка остаточного давления азота — если давление сохранилось (28–30 бар), трасса герметична;
- стравливание азота.
Если опрессовка не проводилась или давление не сохранилось:
- опрессовка азотом под давлением 28–30 бар;
- выдержка 15–30 минут — контроль давления;
- при падении давления — поиск утечки, ремонт до подключения блоков.
4. Проверка дренажа
- осмотр дренажного шланга — нет ли перегибов, заломов;
- проверка уклона — не менее 1 см на метр в сторону стока;
- заливка 200–300 мл воды в дренажный поддон (после установки внутреннего блока) — проверка свободного стока.

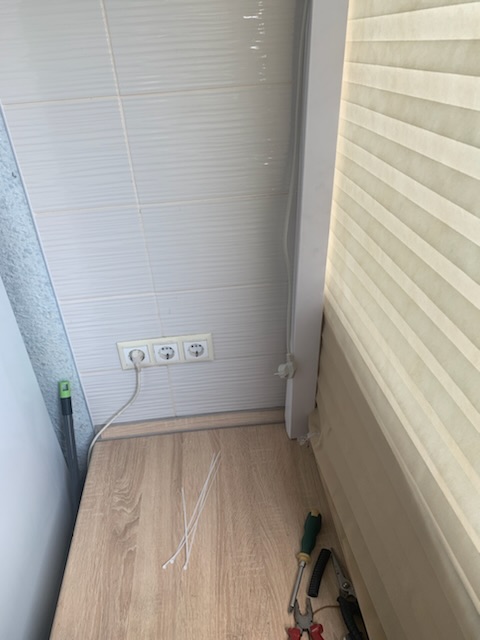

5. Проверка кабеля
- проверка целостности межблочного кабеля 4×1,5 мм² — прозвонка мультиметром;
- проверка наличия силового кабеля 3×1,5 мм² от электрощита;
- проверка автомата защиты в щите — 10 А;
- замер напряжения — 220–230 В.

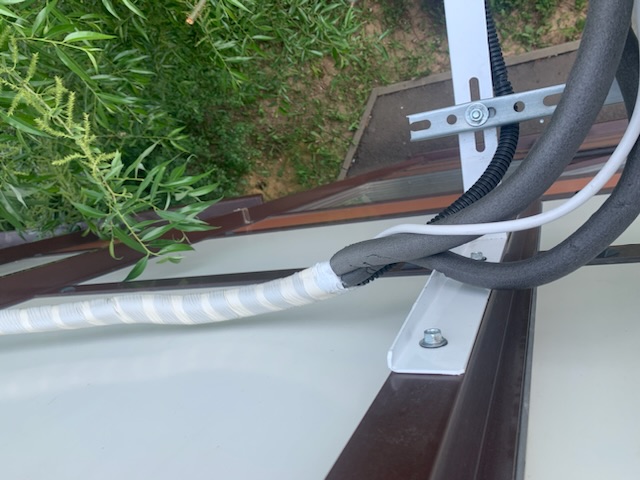

6. Проверка кронштейнов и траверс
- осмотр кронштейнов на фасаде — целостность, отсутствие коррозии;
- проверка крепления к стене — анкерные болты затянуты, нет люфта;
- проверка траверс (поперечных балок) — горизонтальность, расстояние между ними соответствует ширине наружного блока Komanchi (712 мм);
- при необходимости — подтяжка креплений, замена виброизоляторов.




Этапы монтажа на старую трассу
1. Подготовка
- защита мебели и пола плёнкой;

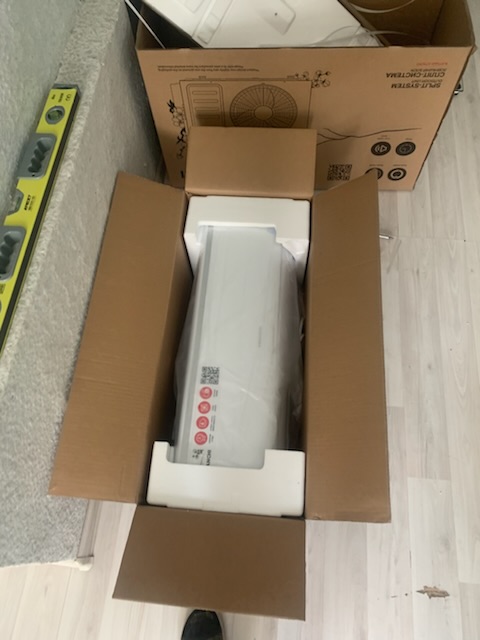

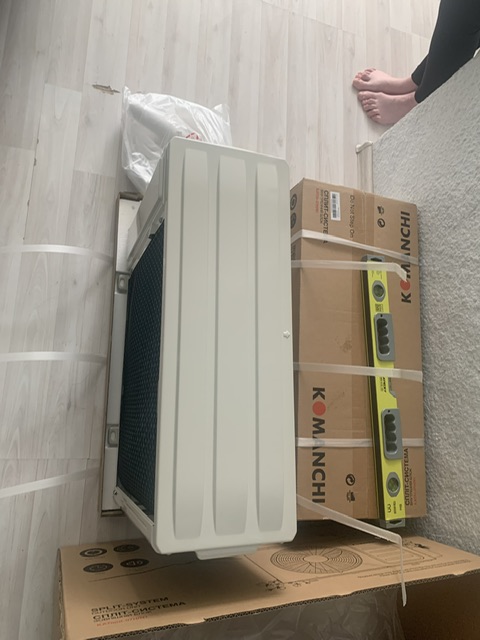

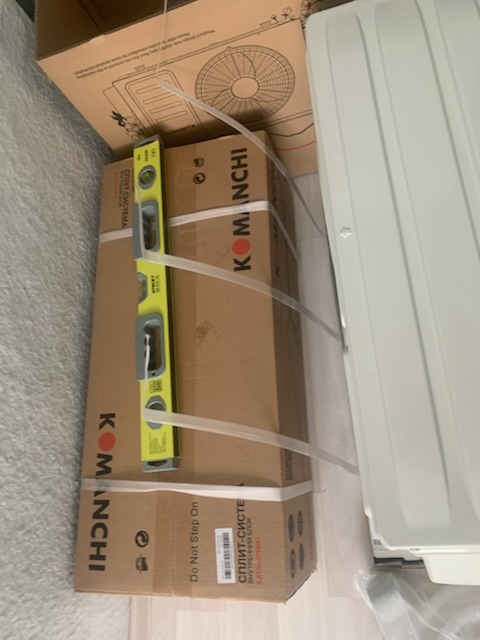

- распаковка оборудования, проверка комплектации (внутренний блок, наружный блок, пульт ДУ, монтажная пластина, крепёж, инструкции);
- проверка электропитания — замер напряжения (220–230 В).
2. Проверка готовой трассы
- замер диаметра труб — 1/4″ и 3/8″;
- визуальный осмотр концов труб — нет заломов и деформаций;
- проверка герметичности — при наличии остаточного давления азота или опрессовка;
- проверка дренажа — осмотр, проверка уклона;
- прозвонка межблочного кабеля — целостность жил;
- осмотр кронштейнов и траверс на фасаде.

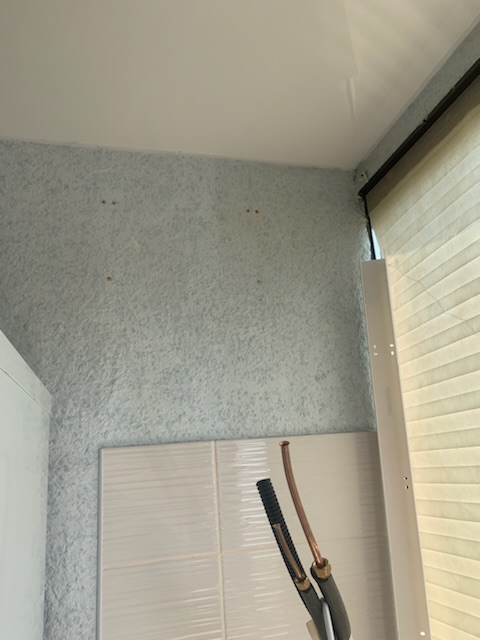

3. Крепление монтажной пластины
Если монтажная пластина не была установлена при закладке трассы:
- пластина из комплекта Komanchi выравнивается по уровню строго горизонтально;
- прикладывается к стене так, чтобы выводы труб и кабеля совпали с отверстиями на пластине;
- крепится к стене дюбель-гвоздями или анкерными болтами в 5–6 точках;
- концы медных труб, дренажный шланг и кабель выводятся через отверстие в пластине.
Если пластина была установлена при закладке — проверяется её надёжность и совпадение с выводами труб.
4. Подготовка концов труб
- если концы труб были обрезаны неровно при закладке — подрезка труборезом под углом 90°;
- заусенцы удаляются римером;
- накидные гайки из комплекта Komanchi надеваются на трубы;
- развальцовка выполняется развальцовщиком — ровный конус без трещин и складок;
- при необходимости — подгонка длины труб (подрезка) для точного подключения к блокам.

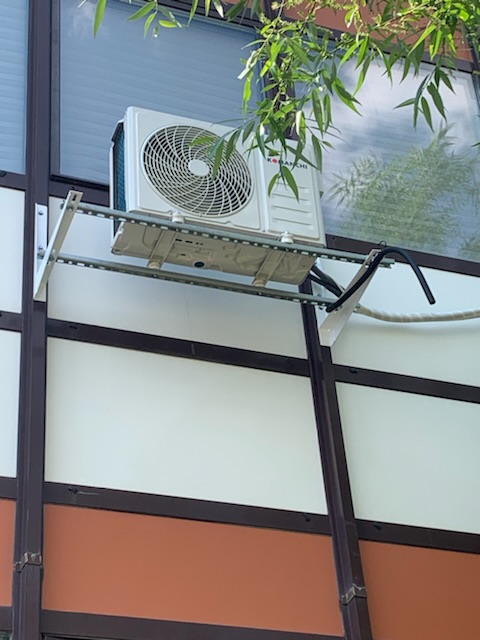

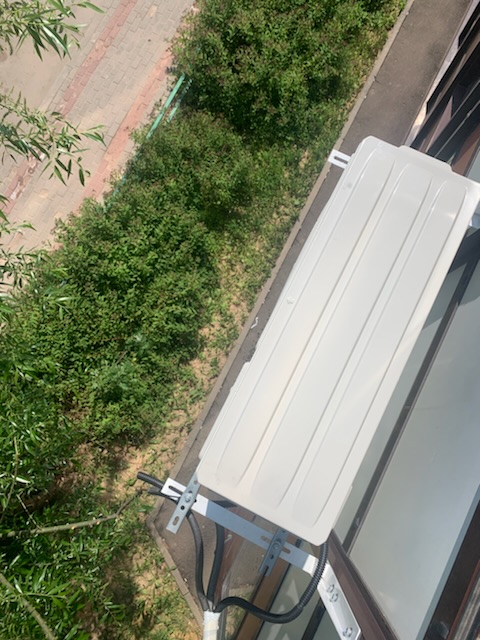

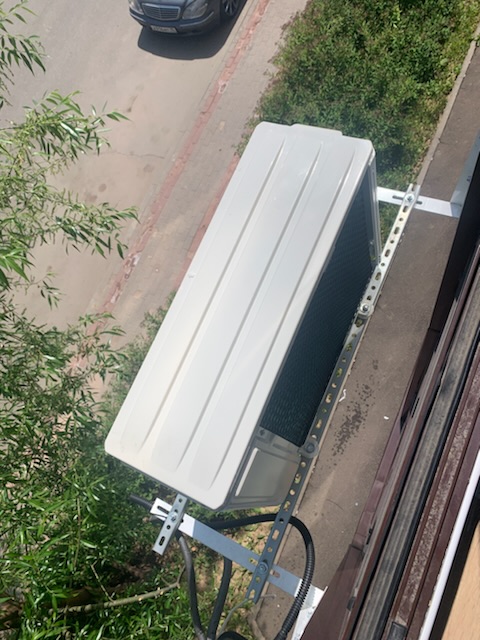

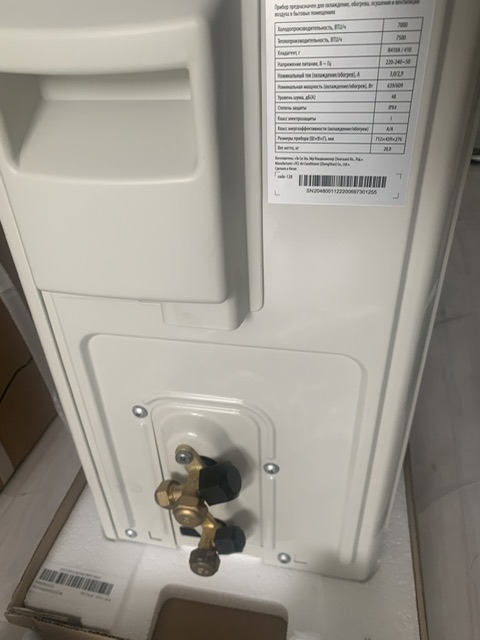

5. Установка наружного блока

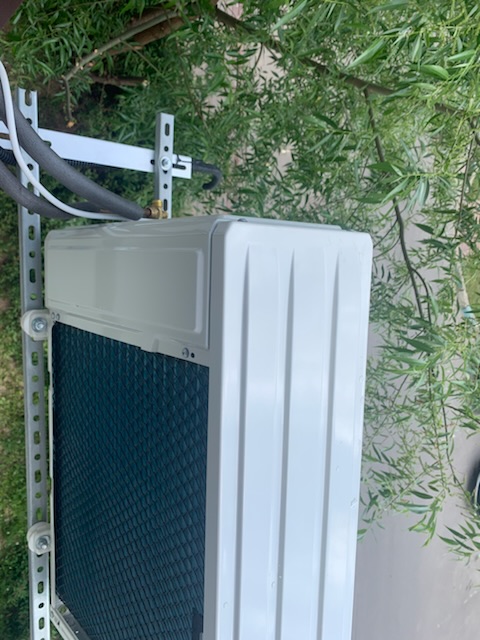

Наружный блок Komanchi (20–21 кг) устанавливается на готовые кронштейны с траверсами:
- блок поднимается на кронштейны (с балкона — без альпиниста; с верхних этажей — промышленный альпинист);
- блок фиксируется к траверсам болтами через виброизоляторы;
- проверяется горизонтальность установки — при необходимости подкладываются шайбы;

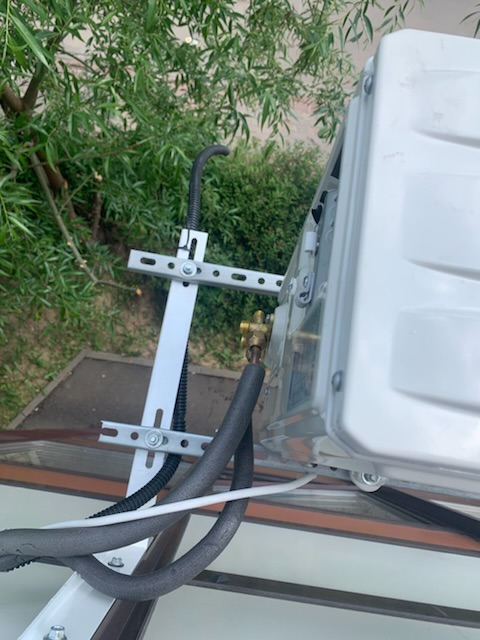

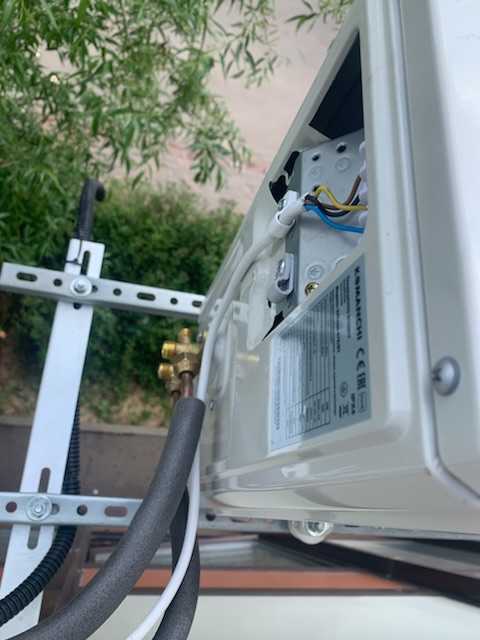

- подключаются медные трубы к сервисным портам наружного блока — вальцовка с затяжкой динамометрическим ключом: для 1/4″ — 15–20 Н·м, для 3/8″ — 30–40 Н·м;

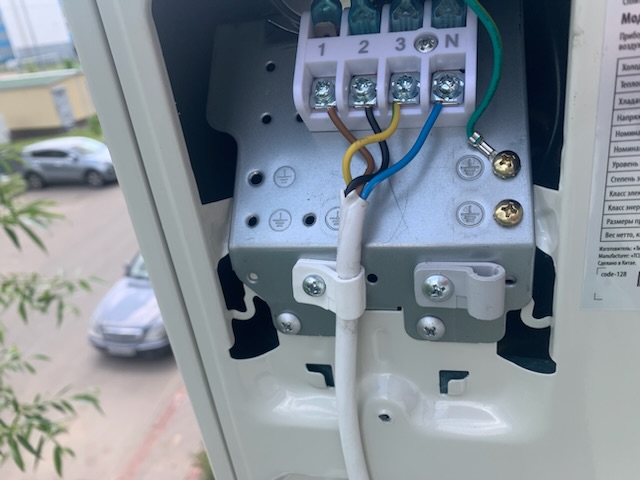

- подключается межблочный кабель к клеммной колодке наружного блока согласно электросхеме;
- сервисные вентили остаются закрытыми до вакуумирования.

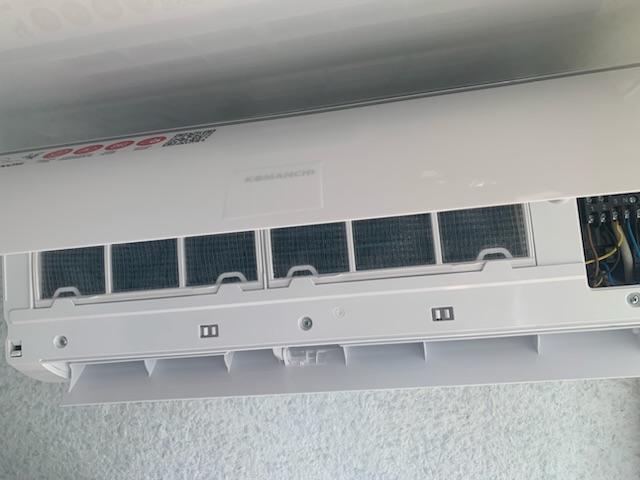

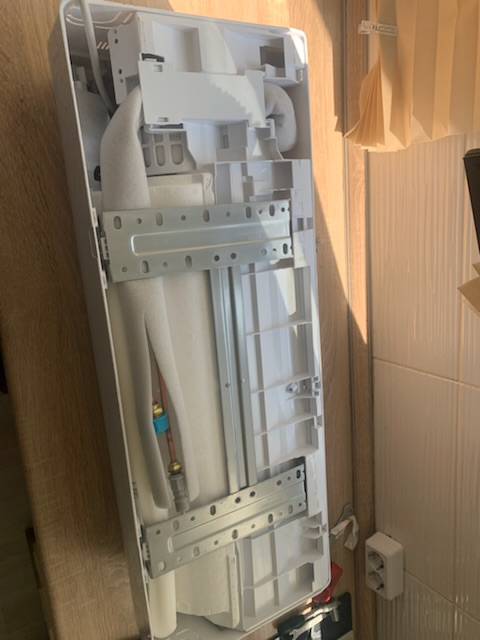

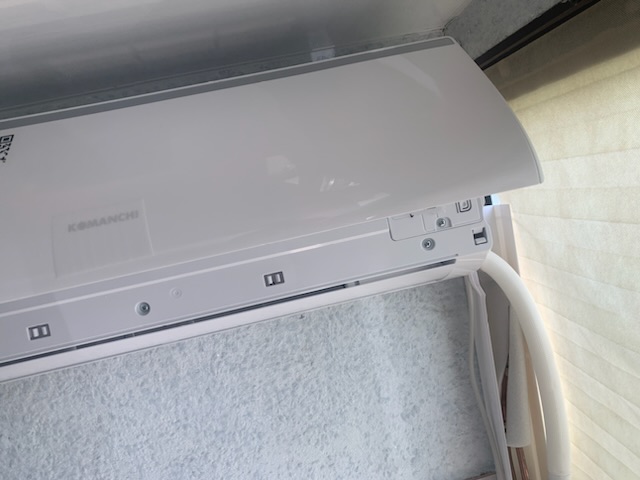

6. Навешивание внутреннего блока

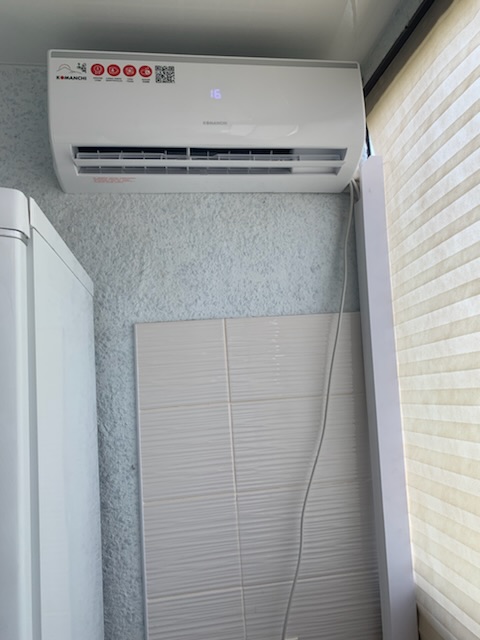

Внутренний блок Komanchi навешивается на монтажную пластину:
- медные трубы подключаются к штуцерам внутреннего блока — вальцовка с затяжкой динамометрическим ключом: для 1/4″ — 15–20 Н·м, для 3/8″ — 30–40 Н·м;
- дренажный шланг подключается к дренажному патрубку блока;

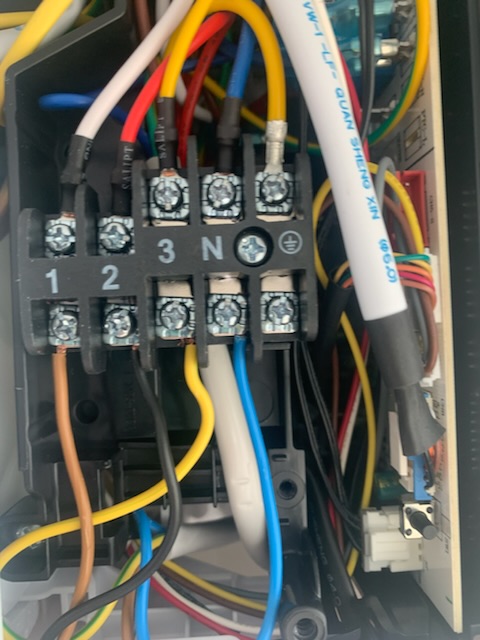

- межблочный кабель подключается к клеммной колодке внутреннего блока;
- блок навешивается на монтажную пластину: верхняя часть заводится за верхний крюк, затем блок прижимается вниз до защёлкивания;

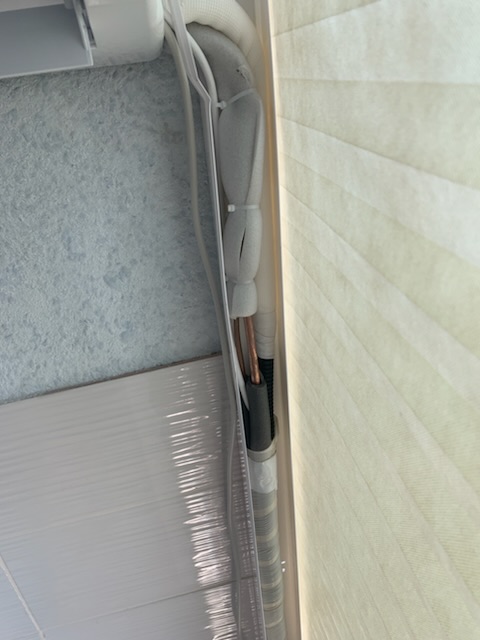

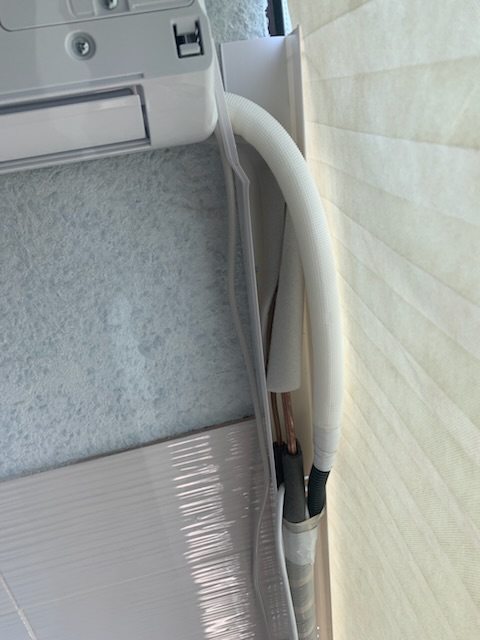

- подключённые трубы, дренаж и кабель аккуратно укладываются — без напряжения и перегибов;
- передняя панель закрывается.

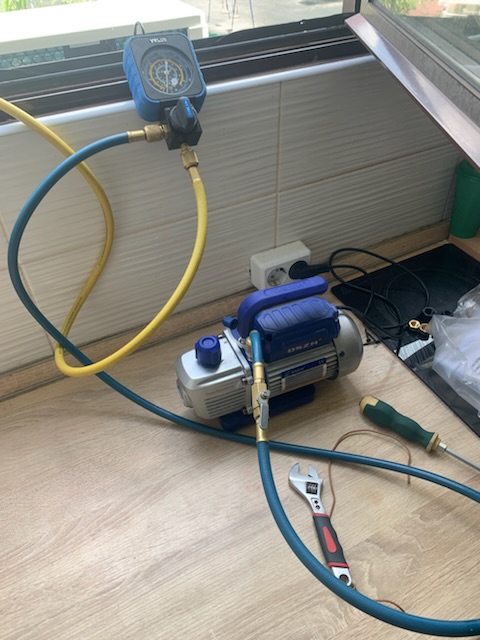

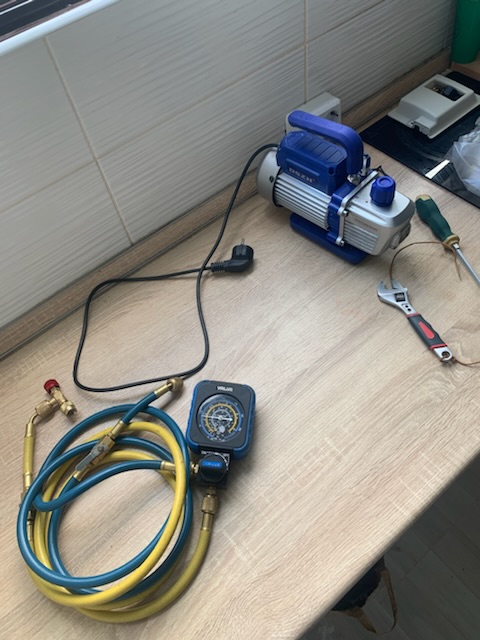

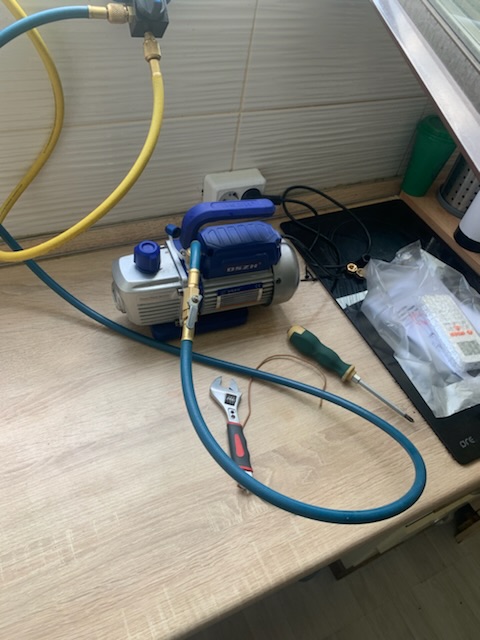

7. Вакуумирование
Вакуумным насосом откачивается воздух и влага из системы в течение 20–30 минут. Вакуумирование обязательно — без него влага реагирует с полиэфирным маслом POE и хладагентом R410A, образуя кислоты, разрушающие инверторный компрессор. Контроль: после отключения насоса стрелка манометра должна оставаться на отметке −1−1 бар 15–20 минут.
Если трасса была заложена давно (более 6 месяцев назад) и концы труб не были заглушены — вакуумирование проводится дольше, 30–40 минут, для полного удаления влаги.
8. Выпуск фреона R410A
При стандартной трассе до 10 м заводская заправка R410A достаточна — фреон выпускается из наружного блока открытием сервисных вентилей. Дополнительная заправка не требуется.
При длине трассы от 10 до 15 м — дозаправка из расчёта 20 г на метр свыше 10 м. Заправка выполняется по массе на электронных весах.

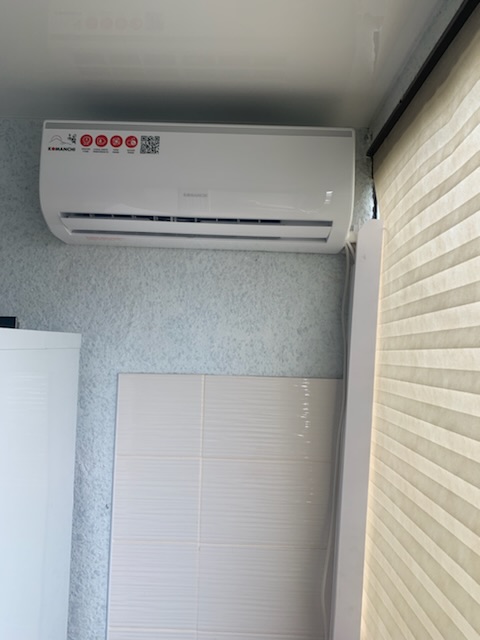

9. Тестовый запуск
Проверяется:
- работа во всех режимах (охлаждение, обогрев, вентиляция, осушение);
- отсутствие протечек фреона — течеискателем по всем соединениям (особенно по вальцовочным стыкам, выполненным при подключении);
- разница температур на входе и выходе — 8–12 °C;
- корректность дренажа — конденсат уходит свободно;
- уровень шума — от 24 дБ(А) на минимальной скорости, отсутствие посторонних звуков;
- реакция на пульт ДУ — переключение режимов, изменение скорости вентилятора (3 ступени);
- функция iFeel — датчик температуры в пульте;
- функция FOLLOW ME — отслеживание температуры по пульту;
- функция Turbo — быстрое охлаждение;
- функция Sleep — комфортный сон;
- функция самоочистки — просушка испарителя после выключения;
- авторестарт — восстановление настроек после отключения;
- цифровой LED-дисплей — индикация температуры и режима.
Кондиционер должен проработать не менее 20–30 минут.



Сколько времени занимает монтаж на старую трассу
| Этап | Время |
|---|---|
| Подготовка, защита мебели | 10 минут |
| Проверка готовой трассы (диаметры, герметичность, кабель) | 20–30 минут |
| Крепление монтажной пластины (если не установлена) | 15 минут |
| Подготовка концов труб, развальцовка | 20–30 минут |
| Установка наружного блока на готовые кронштейны | 20–40 минут |
| Навешивание внутреннего блока, подключение | 20–30 минут |
| Вакуумирование | 20–30 минут |
| Выпуск R410A из наружного блока | 10 минут |
| Тестовый запуск | 20–30 минут |
| Уборка | 10 минут |
| Итого | 2,5–4 часа |
Риски монтажа на старую трассу
| Риск | Причина | Как проверить заранее | Решение |
|---|---|---|---|
| Диаметр труб не совпадает | Трасса заложена под другой кондиционер | Замер штангенциркулем до покупки | Замена трассы или подбор кондиционера под диаметр |
| Залом трубы в стене | Повреждение при закладке или строительных работах | Опрессовка азотом — падение давления | Вскрытие штробы, замена участка |
| Трубы забиты пылью/мусором | Концы не были заглушены при закладке | Продувка азотом | Продувка, при необходимости — промывка |
| Влага в контуре | Концы труб открыты длительное время | Удлинённое вакуумирование (30–40 мин) | Вакуумирование 40 минут, при необходимости — замена фильтра-осушителя |
| Дренаж забит | Строительный мусор в шланге | Заливка воды перед установкой блока | Прочистка ёршиком или замена участка |
| Кабель повреждён | Строительные работы после закладки | Прозвонка мультиметром | Замена кабеля (вскрытие штробы) |
| Кронштейны заржавели | Длительное нахождение на фасаде без блока | Визуальный осмотр | Замена кронштейнов, антикоррозийная обработка |
| Кронштейны не подходят по размеру | Установлены под другой блок | Замер расстояния между траверсами | Подгонка или замена траверс |





Актуальные цены на монтаж на старую трассу (2026)
Монтаж на готовую трассу
| Услуга | Стоимость |
|---|---|
| Монтаж 07 на существующую трассу (с проверкой) | 5 000 – 9 000 ₽ |
| Монтаж 07 на существующую трассу (с опрессовкой) | 6 500 – 11 000 ₽ |
| Монтаж 07 на существующую трассу (с заменой концов труб) | 7 000 – 12 000 ₽ |
В базовую стоимость входит: проверка готовой трассы, крепление монтажной пластины (при необходимости), развальцовка концов труб, установка наружного блока на готовые кронштейны, навешивание внутреннего блока, вакуумирование 20–30 минут, выпуск фреона, тестовый запуск.
Дополнительные работы
| Услуга | Стоимость |
|---|---|
| Опрессовка азотом (проверка герметичности) | 1 500 – 3 500 ₽ |
| Продувка трассы азотом (при загрязнении) | 1 000 – 2 000 ₽ |
| Подрезка/замена концов труб | 1 000 – 2 500 ₽ |
| Замена дренажного шланга (при необходимости) | 1 000 – 2 500 ₽ |
| Замена участка межблочного кабеля | 1 000 – 2 500 ₽ |
| Установка отдельного автомата 10 А в электрощите | 2 000 – 4 000 ₽ |
| Высотные работы (промышленный альпинизм) | 3 000 – 10 000 ₽ |
| Замена кронштейнов (при коррозии) | 2 000 – 5 000 ₽ + кронштейны |
| Замена траверс (при несовпадении размера) | 1 500 – 3 500 ₽ + траверсы |
| Дозаправка R410A (при длине трассы более 10 м) | 1 500 – 3 000 ₽ |
Сравнение стоимости
| Тип монтажа | Стоимость |
|---|---|
| Полноценный монтаж 07 (с нуля) | 12 900 – 18 000 ₽ |
| Монтаж 07 на старую трассу | 5 000 – 9 000 ₽ |
| Экономия | 5 000 – 9 000 ₽ |
Заправка фреоном R410A
| Услуга | Стоимость |
|---|---|
| Фреон R410A — стоимость хладагента | 550 – 800 ₽ / 100 г |
| Дозаправка (при длине трассы более 10 м) | 1 500 – 3 000 ₽ |
| Полная перезаправка (при необходимости) | 3 500 – 7 000 ₽ |
Сервисное обслуживание (ТО)
| Услуга | Стоимость |
|---|---|
| Комплексное ТО настенного кондиционера | 3 000 – 6 000 ₽ |
| Глубокая чистка с разбором блока + дезинфекция | 5 500 – 8 500 ₽ |
| Диагностика с выездом | 1 500 – 3 000 ₽ |
Выезд
| Услуга | Стоимость |
|---|---|
| Выезд по Москве | бесплатно / 500 ₽ |
| Выезд в Видное / Лопатино (от МКАД 5–6 км) | 500 – 1 500 ₽ |
| Выезд за МКАД (далее 10 км) | 1 000 – 2 500 ₽ |











Что нужно проверить до покупки кондиционера
Если трасса заложена, но кондиционер ещё не куплен — перед покупкой проверьте:
Диаметр труб — замерьте штангенциркулем. Для Komanchi KATI-07H/N1 нужны 1/4″ и 3/8″. Если заложены трубы другого диаметра — подбирайте кондиционер под них или меняйте трассу.
Длину трассы — измерьте от внутреннего до наружного блока. При длине до 10 м заводской заправки достаточно. При длине более 10 м — нужна дозаправка.
Состояние концов труб — осмотрите на предмет заломов, сплющиваний. При повреждении — подрезка или замена участка.
Состояние дренажа — проверьте уклон, нет ли перегибов.
Целостность кабеля — прозвоните мультиметром. 4 жилы межблочного + 3 жилы силового.
Кронштейны и траверсы — замерьте расстояние между траверсами, проверьте на коррозию и надёжность крепления.
Наличие монтажной пластины — если не установлена, она идёт в комплекте с кондиционером.
Автомат в щите — должен быть установлен на 10 А. Если нет — установите до монтажа.
Что можно делать самостоятельно
- чистка воздушных фильтров — раз в 2 недели: открыть переднюю панель, извлечь фильтры, промыть или пропылесосить, высушить, установить обратно;
- чистка лицевой панели — протереть мягкой тканью, смоченной водой, просушить;
- замена батареек в пульте — AAA, LR03;
- проверка дренажа — при работе в режиме охлаждения конденсат должен свободно стекать;
- проверка потока воздуха — воздух должен поступать равномерно.
Самостоятельно нельзя: разбирать внутренний блок для глубокой чистки, вскрывать фреоновый контур, заправлять фреон, ремонтировать плату.
Подготовка к зиме и межсезонью
Перед длительным простоем (если кондиционер не используется на обогрев):
- в ясный день включить режим вентиляции на 2–3 часа для просушки испарителя;
- запустить функцию самоочистки — просушка испарителя после выключения;
- выключить автомат 10 А в электрощите (или вынуть вилку из розетки);
- очистить воздушные фильтры и установить на место;
- извлечь батарейки из пульта ДУ;
- осмотреть наружный блок — нет ли льда, снега, наледи на кронштейнах.
Перед запуском в сезоне (весна):
- включить автомат в электрощите;
- вставить батарейки в пульт;
- запустить в режиме охлаждения на 30 минут;
- проверить разницу температур — 8–12 °C;
- при отклонениях — вызвать мастера для планового ТО.


Заказать монтаж кондиционера на старую трассу в Видном и Лопатино
Компания «МонтажМастер» выполняет монтаж инверторных сплит-систем на заранее заложенные трассы в Москве и Московской области, в том числе по адресу рп. Лопатино, ул. Сухановская, 5 (ЖК «Государев дом», Ленинский городской округ, г. Видное).
Что мы предлагаем:
- проверку готовой трассы — диаметры, герметичность, дренаж, кабель;
- опрессовку азотом при необходимости;
- установку наружного блока на готовые кронштейны и траверсы;
- подключение внутреннего блока к существующим коммуникациям
- Звоните: +79163975131
