Монтаж кондиционера Mitsubishi Electric MS-GF20VA/MU-GF20VA в СНТ «Столбищево», Чеховский район

Неинверторная сплит-система Mitsubishi Electric MS-GF20VA/MU-GF20VA серии Classic GF — климатическая техника японского бренда Mitsubishi Electric, производимая в Таиланде на заводе Mitsubishi Electric Consumer Products (Thailand) Co., Ltd. Модель рассчитана на обслуживание помещений площадью до 20 м² и работает только в режиме охлаждения. Оснащена неинверторным (on/off) компрессором Mitsubishi, хладагентом R410A, антиоксидантным наноплатиновым фильтром и функцией I FEEL на базе нечёткой логики. Уровень шума внутреннего блока — от 25 дБ. Мощность охлаждения — 2,3 кВт. Производитель даёт гарантию 3 года.

Серия MS-GF VA — классическая неинверторная линейка Mitsubishi Electric с корпусом из высококачественной пластмассы с гладкой полированной поверхностью, стойкой к ультрафиолету. Высокая энергоэффективность в классе безынверторных систем — EER 3,24, класс A. Значительные возможности по длине магистрали хладагента — до 20 м и перепаду высот — до 10 м. Антиоксидантный наноплатиновый фильтр снижает концентрацию свободных радикалов в воздухе, замедляет процессы старения, уничтожает вирусы и бактерии. По эффективности обработки воздуха наноплатиновый фильтр превосходит катехиновый.

Монтаж проводился в дачном доме в садоводческом некоммерческом товариществе «Столбищево» Чеховского района Московской области. Дом бревенчатый, одноэтажный, с мансардой. Установка кондиционера в деревянном доме имеет особенности: крепление монтажной пластины и кронштейнов к бревенчатой стене, бурение отверстия в дереве, прокладка трассы по бревенчатой стене.

Компания «МонтажМастер» выполняет монтаж сплит-систем Mitsubishi Electric в Москве и Московской области, включая Чеховский район. В этой статье — разбор монтажа на конкретном объекте: СНТ «Столбищево», Чеховский район.

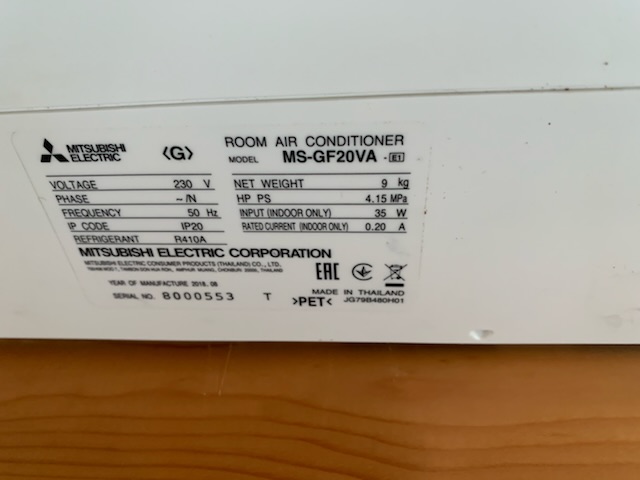

Технические характеристики Mitsubishi Electric MS-GF20VA/MU-GF20VA

Адрес объекта

СНТ «Столбищево» — садоводческое некоммерческое товарищество, зарегистрированное 15 апреля 1996 года в Чеховском районе Московской области. Расположено в 35 км от МКАД по Симферопольскому шоссу, в 7 км от посёлка Мещерское, где находятся школа, детский сад, амбулатория, магазины. Территория СНТ охраняется, въезд через шлагбаум, 457 участков. Электричество 220 В, газ — по границе участка, водоснабжение — скважина, канализация — септик. Круглогодичный подъезд, зимой дороги чистятся. СНТ окружено лесом.

Дачный дом — бревенчатый, одноэтажный, с мансардой. Площадь первого этажа — около 25 м², где установлен кондиционер. Стены — оцилиндрованное бревно, толщина 220 мм. Отопление — камин и электроконвекторы. Высота потолков первого этажа — 2,5 м.

Особенности монтажа кондиционера в деревянном доме

Установка сплит-системы в бревенчатом доме отличается от монтажа в городской квартире:

• Бурение дерева — бревенчатая стена бурится перфоратором с коронкой по дереву или обычным буром. Дерево бурится легче бетона, но отверстие нужно делать аккуратно, чтобы не расщепить бревно. Отверстие бурится под наклоном 3–5 градусов вниз в сторону улицы — для самотёка конденсата;
• Крепление монтажной пластины — в бревенчатой стене пластина крепится саморезами по дереву длиной 50–70 мм. Бревно — мягкий материал, саморезы входят легко и держат надёжно. Пластина выравнивается по строительному уровню — бревенчатая стена неровная, при необходимости под пластины подкладываются деревянные шимы;
• Крепление кронштейнов наружного блока — кронштейны крепятся к бревенчатой стене саморезами по дереву или болтами сквозного крепления. Бревно держит крепления надёжно. При установке блока на втором этаже или мансарде — кронштейны крепятся к фронтону или боковой стене;
• Прокладка трассы — в деревянном доме трасса прокладывается открыто в декоративном кабель-канале по поверхности бревенчатой стены. Штробление бревна недопустимо — нарушается целостность стены. Кабель-канал 60×60 мм крепится к бревну саморезами;
• Усадка дерева — бревенчатый дом подвержен усадке в первые годы после постройки. Трасса прокладывается с запасом по длине — петля 20–30 см у внутреннего блока компенсирует усадку;
• Горючесть — дерево — горючий материал. Межблочный кабель прокладывается в гофрированной трубе или кабель-канале. Не допускается прокладка кабеля по поверхности бревна без защиты;
• Отверстие — после прокладки трассы отверстие в бревне запенивается монтажной пеной с обеих сторон — теплоизоляция и защита от насекомых.

Особенности монтажа на даче в СНТ

Монтаж кондиционера в садоводческом товариществе имеет дополнительные особенности:

• Электроснабжение — в СНТ напряжение может быть нестабильным, особенно летом при пиковых нагрузках. Пиковые просадки напряжения опасны для компрессора. Рекомендуется установка стабилизатора напряжения мощностью не менее 2 кВт — для защиты кондиционера. Пусковой ток Mitsubishi Electric MS-GF20VA — 14,5 А, рабочий — 5,7 А. Автомат защиты — 10 А, силовой кабель — 3×2,5 мм²;

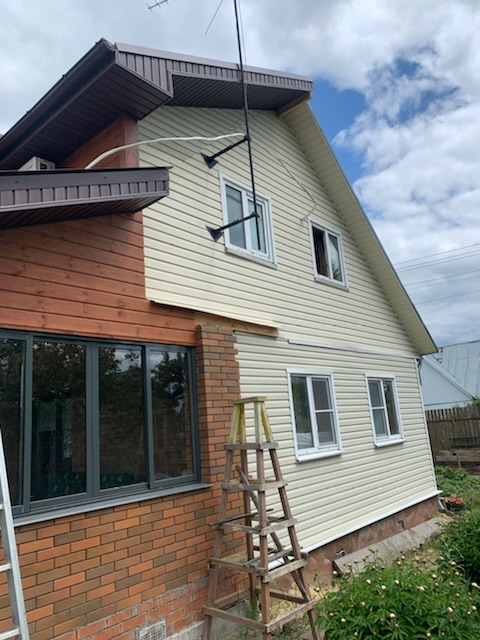

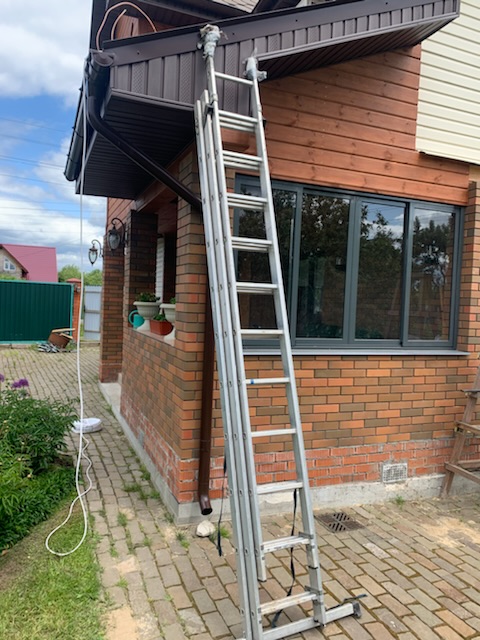

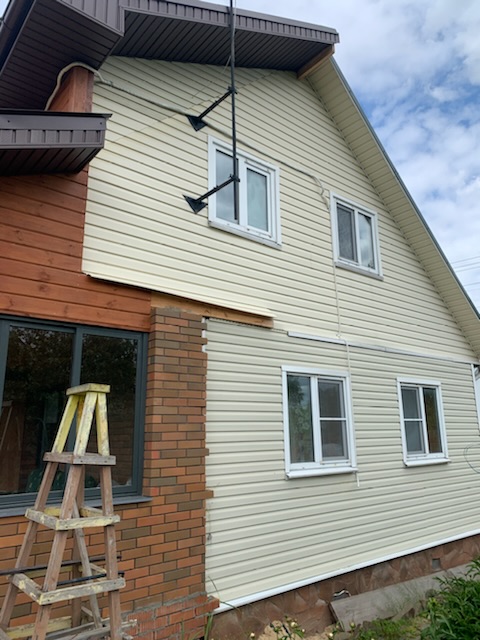

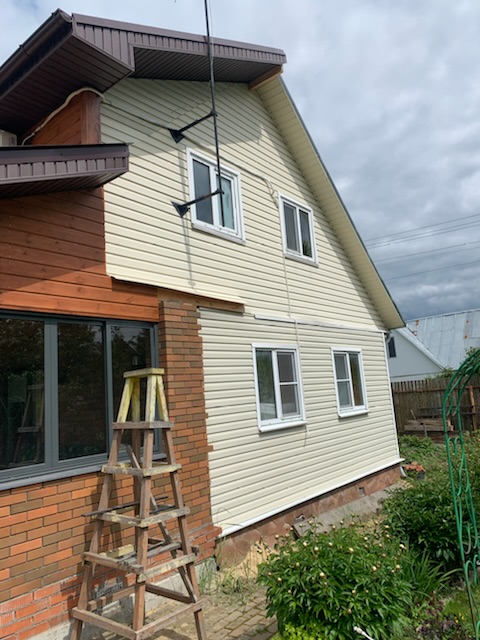

• Доступ к фасаду — дом одноэтажный с мансардой, высота фасада до 6–7 м. Наружный блок устанавливается на фасаде первого этажа — доступ с земли или с лестницы. Промышленный альпинист не требуется;
• Защита наружного блока — на даче наружный блок подвержен воздействию осадков, снега, перепадов температур. Рекомендуется установка защитного козырька над блоком. При длительном отсутствии зимой — консервация кондиционера;
• Сезонность — кондиционер на даче используется преимущественно в тёплый сезон (май–сентябрь). Зимой дом не отапливается, кондиционер не используется. Перед зимним сезоном блоки консервируются: трасса вакуумируется, вентили закрываются, наружный блок закрывается защитным чехлом;
• Только охлаждение — Mitsubishi Electric MS-GF20VA работает только на охлаждение, обогрев не предусмотрен. Для обогрева дачи зимой используются электроконвекторы и камин. Кондиционер решает задачу охлаждения в летний период.

Этапы монтажа

1. Подготовка и замеры

Мастер выезжает в СНТ «Столбищево» для первичных замеров:

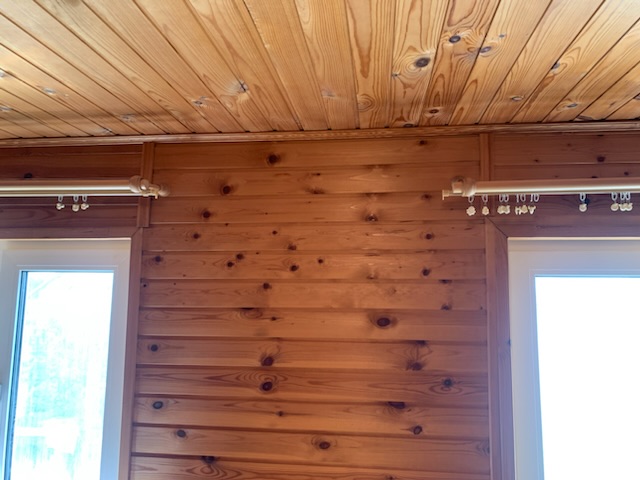

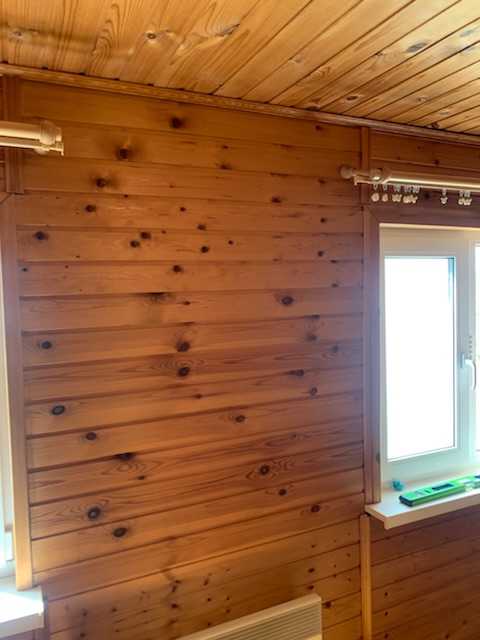

• Определяется место установки внутреннего блока — на стене первого этажа, с учётом расположения окон, двери, мебели и высоты потолков (2,5 м);
• Определяется место установки наружного блока — на фасаде первого этажа, под окном или на боковой стене. Блок должен быть доступен для обслуживания с земли или лестницы;
• Замеряется длина фреоновой трассы — расстояние между внутренним и наружным блоками;
• Проверяется электропроводка — сечение кабеля, состояние автомата, наличие заземления. При необходимости — замена силового кабеля 3×2,5 мм² и автомата 10 А;
• Проверяется состояние бревенчатой стены — неровности, трещины, влажность. При необходимости — обработка стены антисептиком в местах крепления.

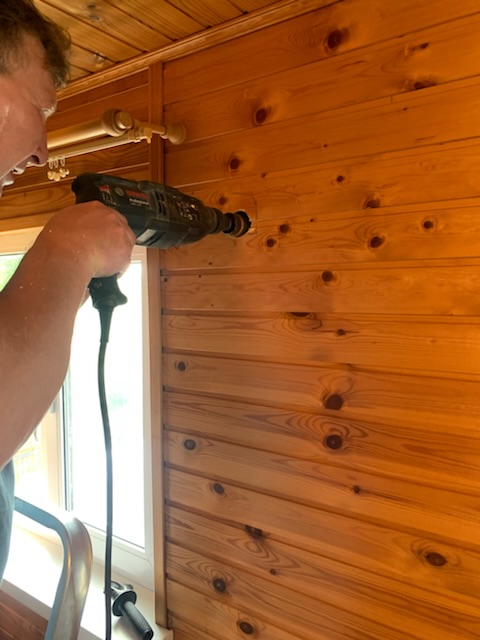

2. Бурение отверстия

• В бревенчатой стене бурится отверстие диаметром 45–55 мм перфоратором с коронкой по дереву или обычным буром;
• Отверстие бурится под наклоном 3–5 градусов вниз в сторону улицы — для самотёка конденсата;
• После бурения отверстие обрабатывается антисептиком — для защиты торца бревна от гниения;
• В отверстие вставляется защитная гильза — отрезок пластиковой трубы.

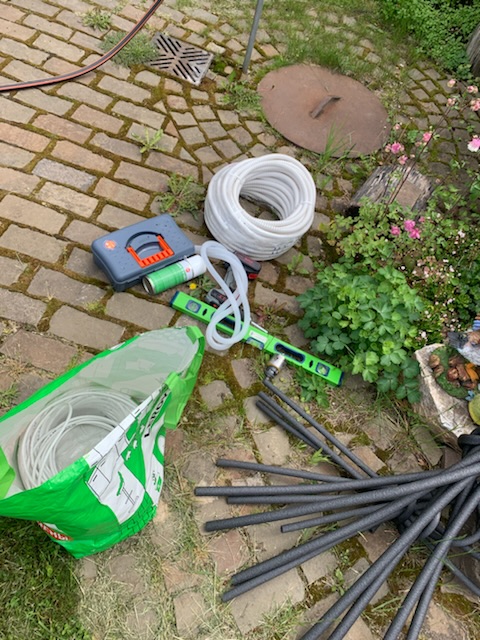

3. Прокладка фреоновой трассы

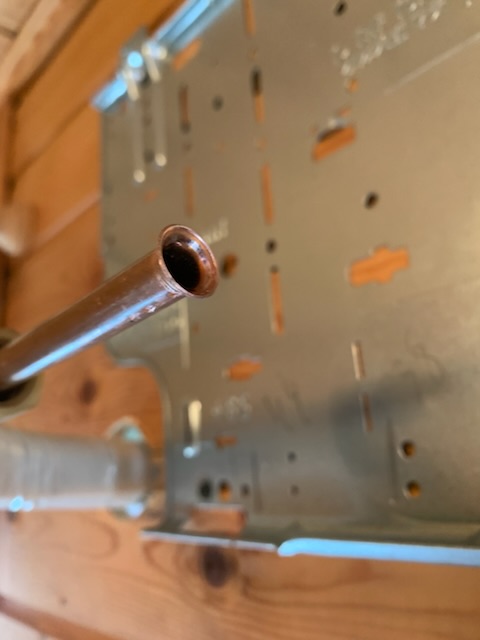

Прокладывается межблочная трасса: две медные трубки (жидкостная 1/4" и газовая 3/8"), межблочный электрический кабель 4×1,5 мм² и дренажный шланг 16 мм.

• Резка труб — труборезом, не ножовкой. Медная стружка недопустима в контуре;
• Зачистка (римминг) — края труб обрабатываются риммером;
• Теплоизоляция — на каждую трубку надевается утеплитель (флекс) для предотвращения конденсации и потери холода;
• Изгиб — трубки гнутся трубогибом с радиусом не менее 4 диаметров. Залом медной трубки недопустим;

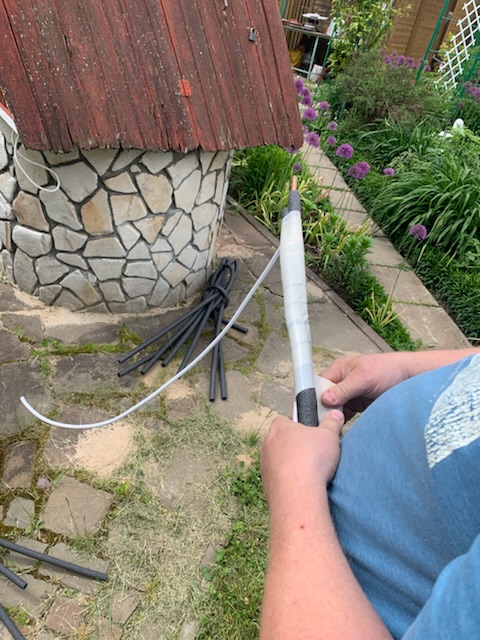

• Сборка в жгут — трубки, кабель и дренажный шланг связываются виниловой лентой;
• Запас по длине — у внутреннего блока оставляется петля 20–30 см для компенсации усадки бревенчатого дома;

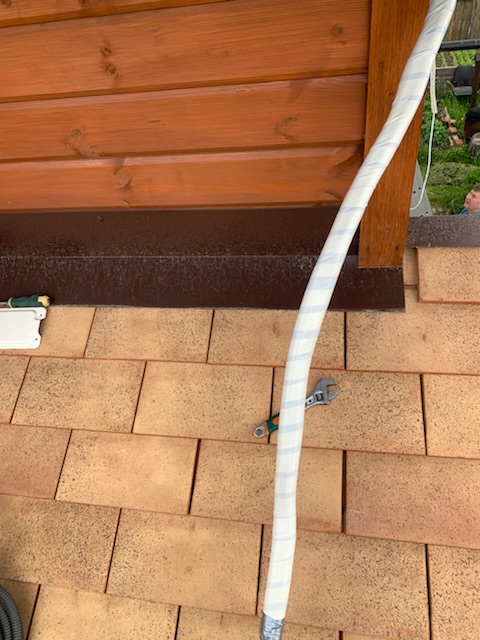

• Вывод на фасад — жгут выводится через сквозное отверстие на улицу;
• Кабель-канал — внутри помещения трасса закрывается декоративным пластиковым коробом 60×60 мм. Короб крепится к бревенчатой стене саморезами по дереву.

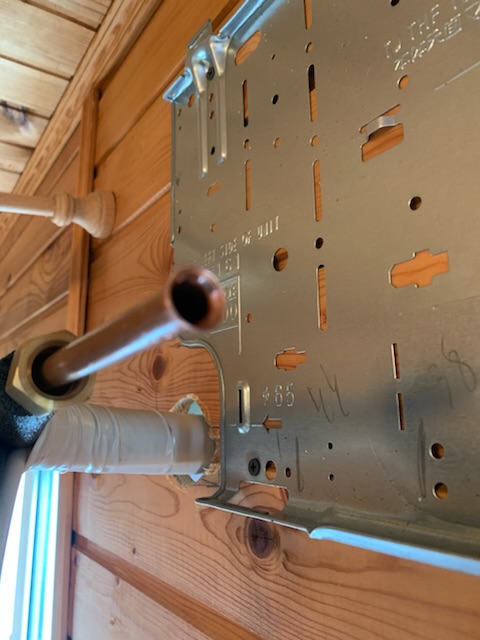

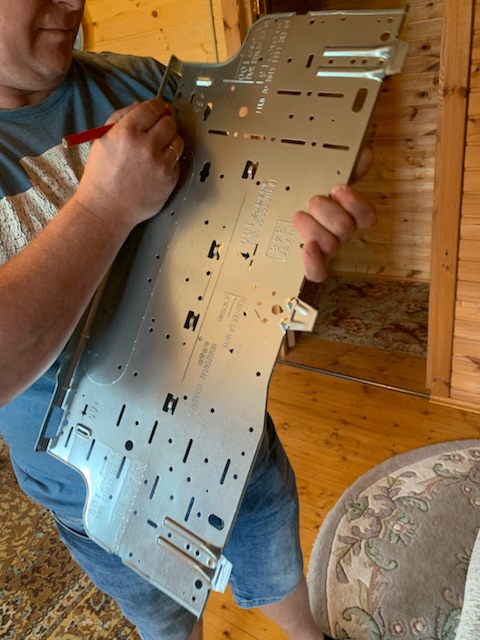

4. Установка монтажной пластины внутреннего блока

Монтажная пластина снимается с задней панели внутреннего блока и крепится к бревенчатой стене:

• Пластина прикладывается к стене и выставляется строго горизонтально по строительному уровню — бревенчатая стена неровная, при необходимости под пластины подкладываются деревянные шимы;
• Устанавливается с отступом от потолка не менее 10 см;
• В бревенчатой стене пластина крепится саморезами по дереву длиной 50–70 мм. Бревно — мягкий материал, саморезы держат надёжно;
• Проверяется жёсткость крепления — пластина не должна люфтить.

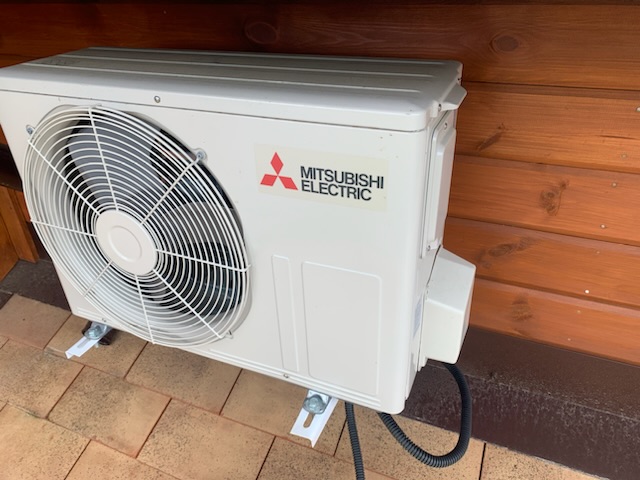

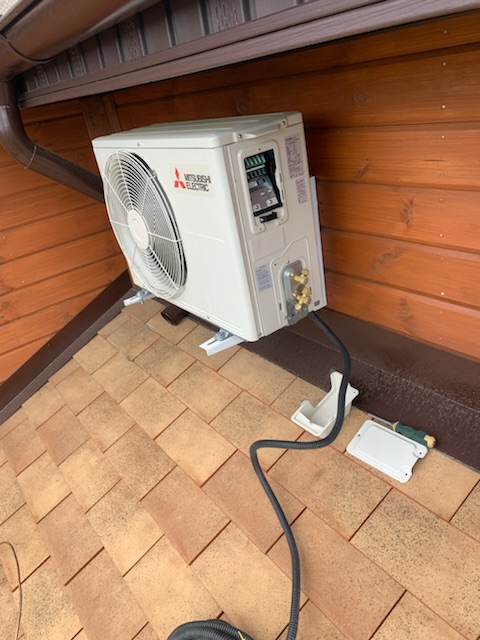

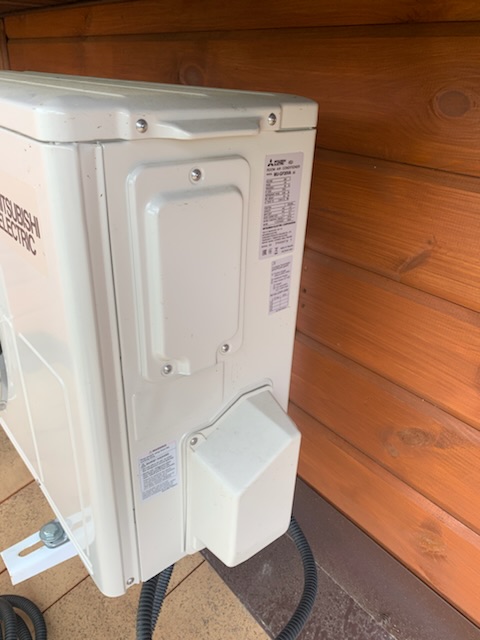

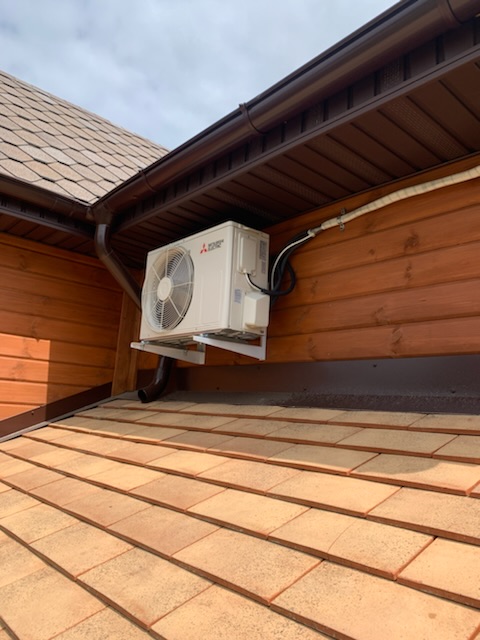

5. Установка наружного блока

Наружный блок устанавливается на фасаде первого этажа — доступ с земли или лестницы, без альпиниста:

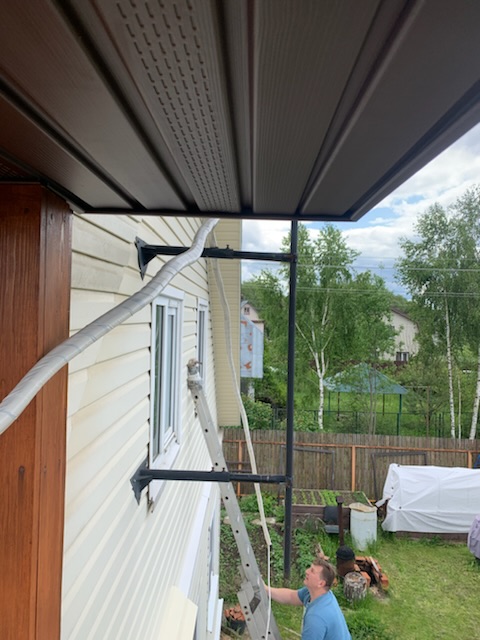

1. Установка кронштейнов — пара усиленных кронштейнов крепится к бревенчатой стене саморезами по дереву или болтами сквозного крепления. Кронштейны выравниваются по уровню;
2. Установка виброизоляторов — на кронштейны устанавливаются резиновые виброизоляторы;
3. Установка блока — наружный блок весом 25 кг устанавливается на кронштейны. Мастер работает с лестницы или стремянки;
4. Крепление блока — блок фиксируется болтами через виброизоляторы;

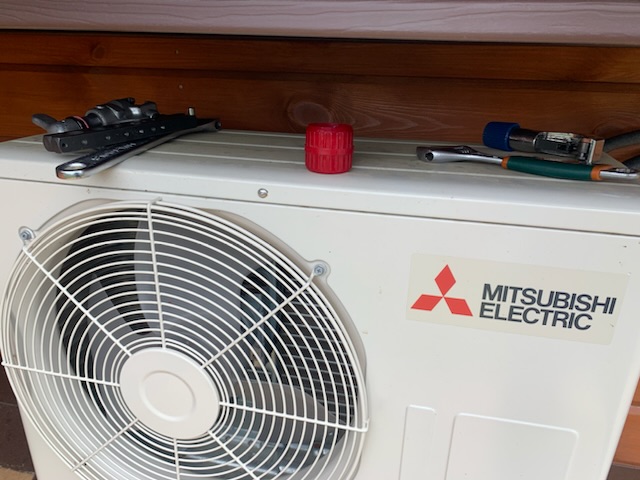

5. Подключение медных трубок — гайки накручиваются на сервисные порты, дотягиваются динамометрическим ключом. Для 1/4" — 15–20 Нм, для 3/8" — 30–40 Нм;

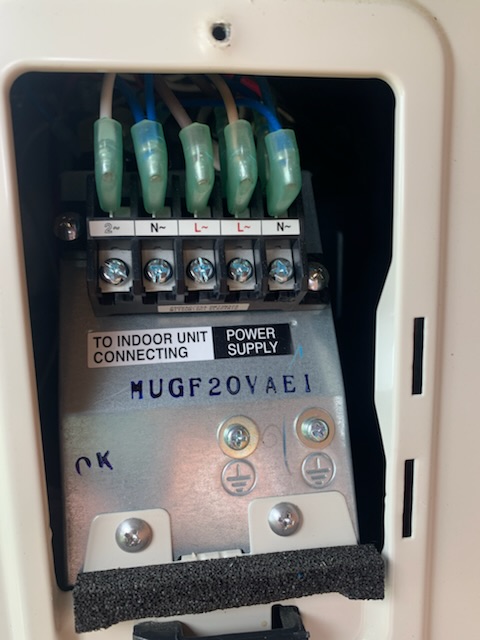

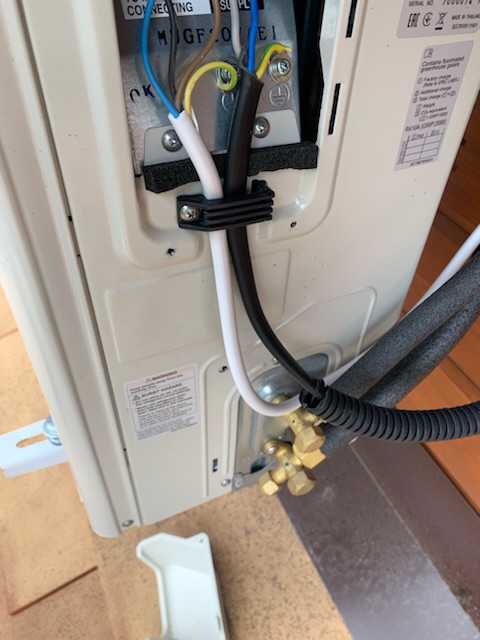

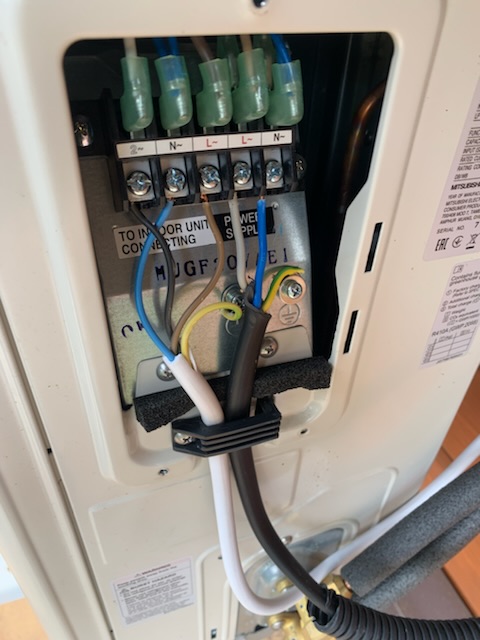

6. Подключение межблочного кабеля — кабель 4×1,5 мм² подключается к клеммной колодке наружного блока согласно схеме;
7. Вывод дренажа — дренажный шланг выводится с уклоном вниз.

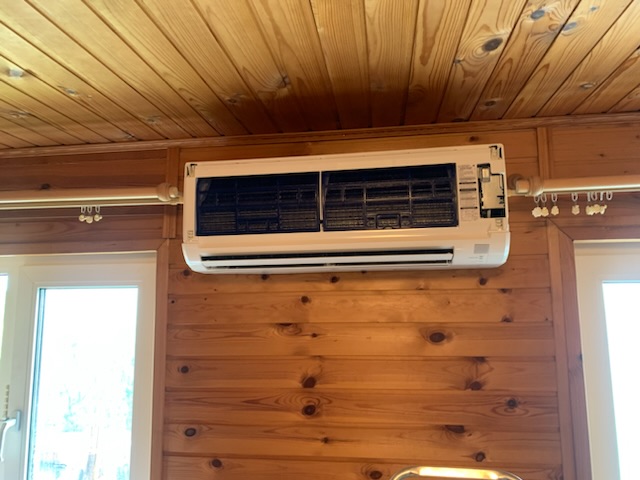

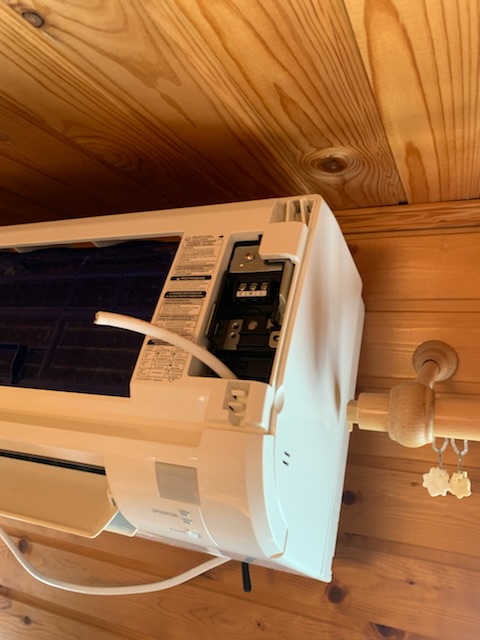

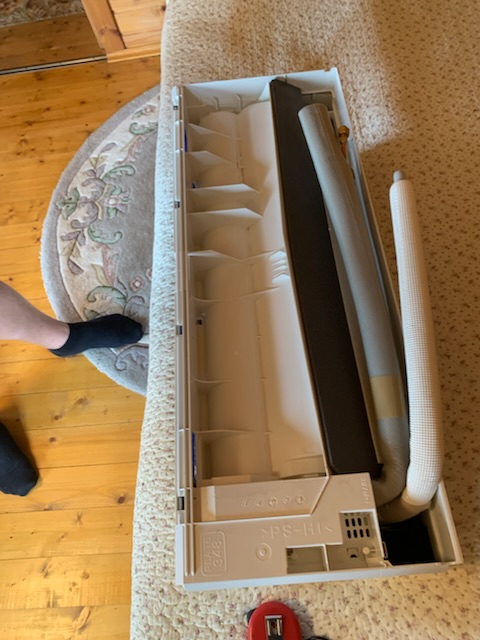

6. Установка внутреннего блока

Внутренний блок навешивается на монтажную пластину:

• Нижняя часть заводится в зацепление с нижними крюками пластины, верхняя прижимается к стене — верхние защёлки фиксируют блок;
• Проверяется надёжность фиксации и горизонтальность;

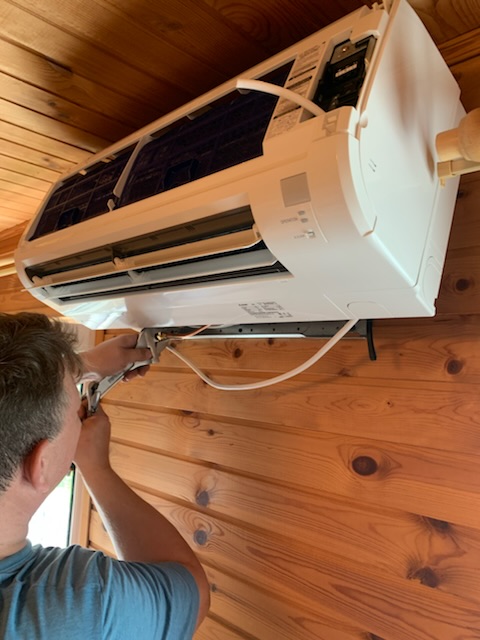

• Медные трубки подключаются к портам внутреннего блока, затягиваются динамометрическим ключом;
• Дренажный шланг подключается с уклоном вниз;
• Межблочный кабель подключается к клеммам;
• Устанавливается лицевая панель.

7. Подключение электропитания

• Силовой кабель 3×2,5 мм² прокладывается от электрощита до внутреннего блока;
• Устанавливается автомат защиты 10 А в электрощите;
• Подключается заземление;
• При необходимости — устанавливается стабилизатор напряжения для защиты кондиционера от перепадов напряжения в сети СНТ.

8. Вакуумирование и запуск

• Вакуумный насос подключается к сервисному порту через манометрический коллектор для R410A;
• Откачка воздуха и влаги — не менее 15 минут;
• Остаточное давление — не выше 500 Па;
• Система выдерживается под вакуумом 10–15 минут — если давление не растёт, герметичность подтверждена;
• Открываются сервисные вентили, хладагент R410A из наружного блока поступает в систему;
• Проводится тестовый запуск, проверка утечек электронным течеискателем, проверка всех режимов.

Функции и режимы

После монтажа кондиционер тестируется во всех режимах:

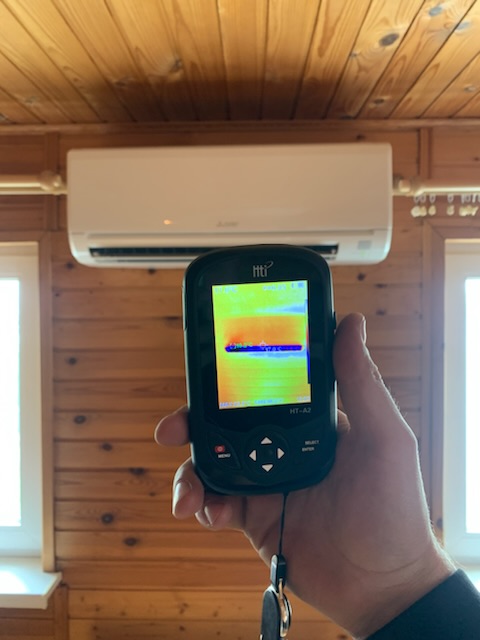

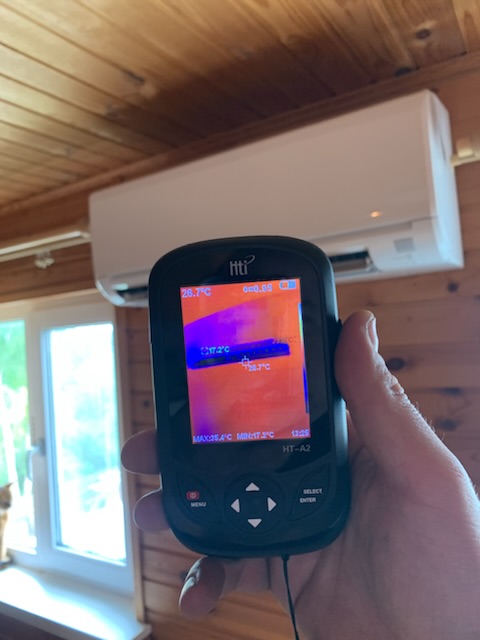

• Охлаждение — замер разницы температур на входе и выходе — 8–12 °C. Номинальная мощность 2,30 кВт;
• I FEEL — функция на базе нечёткой логики (fuzzy logic) автоматически определяет наиболее комфортную температуру для пользователя. Датчик температуры в пульте ДУ считывает температуру в зоне нахождения человека, а не у внутреннего блока;
• Ночной режим — плавное изменение температуры, снижение уровня шума до 25 дБ;
• Автоматический режим — автоматический выбор параметров работы;
• Комфортное осушение — снижение влажности без существенного понижения температуры;
• Таймер — автоматическое включение/выключение;
• Авторестарт — восстановление настроек после отключения питания. Особенно актуально для дачи, где возможны перебои с электричеством;
• Самодиагностика — проверка отсутствия активных кодов ошибок на дисплее;
• Жалюзи — автоматическое качание, широкий угол подачи воздушного потока;
• Антиоксидантный наноплатиновый фильтр — снижает концентрацию свободных радикалов, уничтожает вирусы и бактерии, замедляет процессы старения.

Консервация кондиционера на зиму

На даче в СНТ «Столбищево» кондиционер используется в тёплый сезон — с мая по сентябрь. Зимой дом не отапливается. Перед зимним сезоном кондиционер консервируется:

• Чистка — теплообменники внутреннего и наружного блоков очищаются от пыли и пуха;
• Сушка — внутренний блок включается в режим вентиляции на 30–40 минут для осушки испарителя. Это предотвращает образование плесени и неприятного запаха при хранении;
• Отключение — кондиционер отключается от электросети. Автомат в электрощите выключается;
• Защита наружного блока — наружный блок закрывается защитным чехлом или полиэтиленовой плёнкой для защиты от снега и льда. Козырёк над блоком дополнительно защищает от осадков;
• Заделка отверстия — при необходимости щель вокруг трассы в отверстии дополнительно запенивается для исключения сквозняков.

Весенний запуск:

• Чехол с наружного блока снимается;
• Теплообменник наружного блока осматривается, при необходимости чистится;
• Кондиционер включается в режиме вентиляции на 10–15 минут для прогрева компрессора;
• Затем включается режим охлаждения — проверка работоспособности.

Стоимость монтажа

Цены по московскому рынку на октябрь 2026 года:

Почему монтаж должны выполнять специалисты

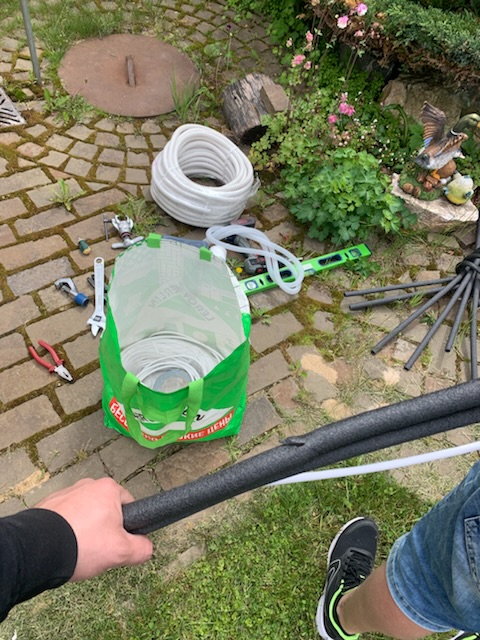

• Профессиональный инструмент — перфоратор с коронкой по дереву, труборез, вальцовочный набор, динамометрический ключ, вакуумный насос, манометрический коллектор для R410A, электронный течеискатель;
• Вакуумирование — откачка воздуха и влаги из контура. Остаточная влага разрушает компрессор. Вакуумирование — не менее 15 минут, остаточное давление — не выше 500 Па;
• Динамометрический ключ — затяжка гаек с точным моментом: 15–20 Нм для 1/4", 30–40 Нм для 3/8". Перетяжка — срыв резьбы или раздавливание медной трубы. Недотяжка — утечка фреона;
• Крепление к бревенчатой стене — мастер знает, как крепить монтажную пластину и кронштейны к бревну без его повреждения. Используются саморезы по дереву правильной длины, при необходимости — шимы для выравнивания;
• Запас по длине трассы — в бревенчатом доме обязательно оставляется петля 20–30 см у внутреннего блока для компенсации усадки;
• Электробезопасность — дерево горючий материал. Межблочный кабель прокладывается в гофрированной трубе или кабель-канале. Силовой кабель — в кабель-канале или гофре. Автомат 10 А обязателен;
• Стабилизатор напряжения — в СНТ напряжение нестабильно. Мастер проверяет напряжение в сети и при необходимости рекомендует стабилизатор;
• Гарантия — производитель Mitsubishi Electric даёт гарантию 3 года на оборудование при условии профессионального монтажа с оформленным актом. Самостоятельный монтаж аннулирует гарантию;
• Экономия — правильный монтаж предотвращает утечку фреона (от 1 500 ₽ на дозаправку), замену компрессора (от 15 000 ₽), протечки конденсата и повреждение бревенчатой стены.
