Монтаж и заправка кондиционера Mitsubishi Electric MUH-GA20VB после ремонта
Mitsubishi Electric MSC-GA20VB / MUH-GA20VB — это настенная неинверторная сплит-система серии Standard мощностью 2,3 кВт (7000 BTU), рассчитанная на обслуживание помещений площадью до 20–23 м². Производство модели велось на заводе в Таиланде, компрессор — ротационный, хладагент — R410A. Кондиционер отличается уровнем шума от 25 дБ(А), антиоксидантным фильтром с каталитическим покрытием (срок службы — не менее 10 лет), функциями I Feel, Econo Cool и автоматической самодиагностикой.
В этом материале — разбор реального кейса: кондиционер Mitsubishi Electric MUH-GA20VB прошёл ремонт с заменой крыльчатки вентилятора и пайкой медной трубы, после чего потребовались монтаж на место, вакуумирование и заправка фреоном R410A по массе.
Технические характеристики Mitsubishi Electric MSC-GA20VB / MUH-GA20VB
| Параметр | Значение |
|---|---|
| Тип | настенная сплит-система, on/off |
| Серия | Standard |
| Обслуживаемая площадь | до 20–23 м² |
| Холодопроизводительность | 2,3 кВт (7000 BTU) |
| Теплопроизводительность | 2,5 кВт |
| Потребляемая мощность (охлаждение) | 0,68–0,715 кВт |
| Потребляемая мощность (обогрев) | 0,65–0,69 кВт |
| Класс энергоэффективности | A (EER 3,22) |
| Хладагент | R410A |
| Уровень шума внутреннего блока | 25–36 дБ(А) (3 скорости) |
| Уровень шума наружного блока | 47 дБ(А) |
| Расход воздуха | 474–510 м³/ч |
| Количество скоростей вентилятора | 3 |
| Электропитание | 220–240 В, 1 фаза, 50 Гц |
| Диаметр жидкостной трубы | 1/4″ (6,35 мм) |
| Диаметр газовой трубы | 3/8″ (9,52 мм) |
| Максимальная длина трассы | 20 м |
| Максимальный перепад высот | 10 м |
| Диапазон температур (охлаждение) | +21…+43+21…+43 °C |
| Диапазон температур (обогрев) | −10…+21−10…+21 °C |
| Габариты внутреннего блока (Ш×В×Г) | 815×278×244 мм |
| Габариты наружного блока (Ш×В×Г) | 800×550×285 мм |
| Вес внутреннего блока | 9 кг |
| Вес наружного блока | 27–32 кг |
| Межблочный кабель | 4×1,5 мм² |
| Силовой кабель | 3×1,5 мм² |
| Автомат защиты | 16 А |
| Компрессор | ротационный (неинверторный) |
| Фильтры | антиоксидантный (катехиновый), предварительный |
| Гарантия | 3 года |
| Родина бренда | Япония |
| Страна производства | Таиланд |
Суть задачи
Кондиционер Mitsubishi Electric MUH-GA20VB поступил на ремонт с двумя проблемами:
Повышенный шум и вибрация наружного блока — при осмотре обнаружено повреждение крыльчатки вентилятора: трещина на одной из лопастей, вызвавшая дисбаланс. Треснувшая лопасть при вращении создавала неравномерный воздушный поток и биение, которое передавалось на корпус и кронштейны.
Утечка фреона в области медной трассы — при диагностике манометрическим коллектором зафиксировано падение давления ниже номинального. Осмотр показал микротрещину на газовой трубе вблизи вальцовочного соединения с наружным блоком — результат многолетней вибрации и усталости меди.
Ремонт включил:
- замену крыльчатки вентилятора наружного блока;
- пайку медной трубы в месте повреждения;
- повторный монтаж блоков;
- вакуумирование контура;
- заправку фреоном R410A по массе на электронных весах;
- тестовый запуск.
Этап 1. Замена крыльчатки вентилятора наружного блока

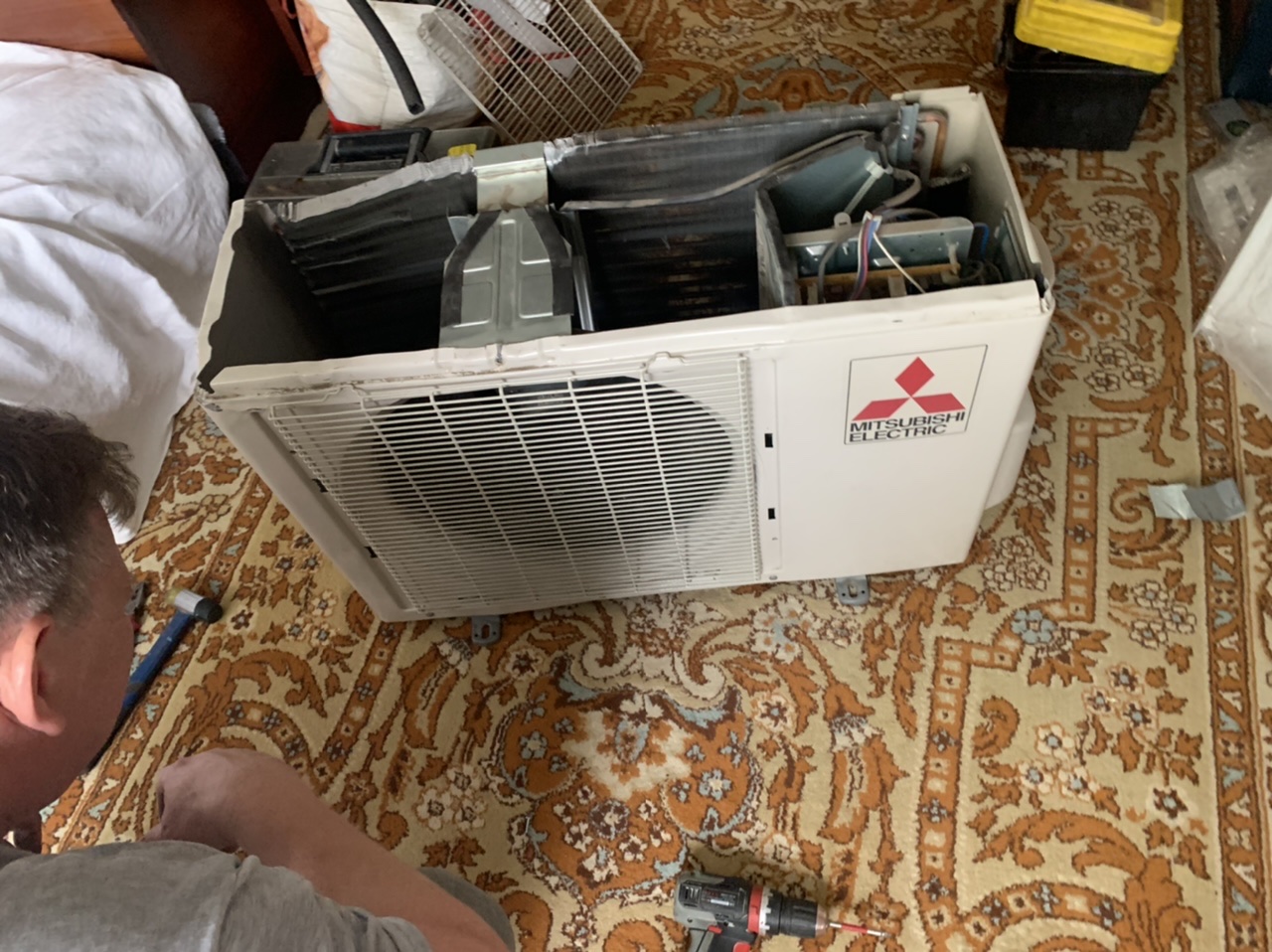

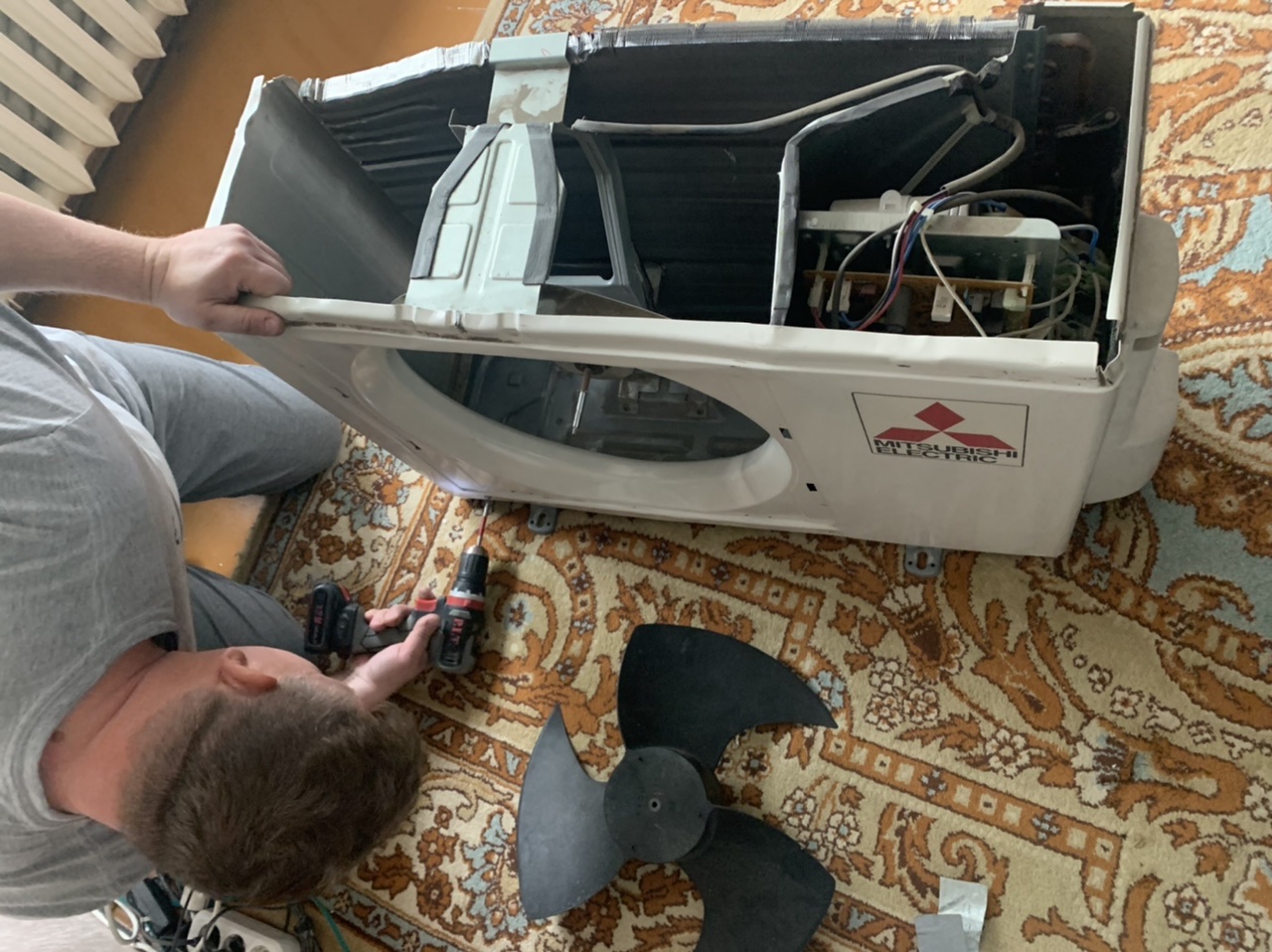

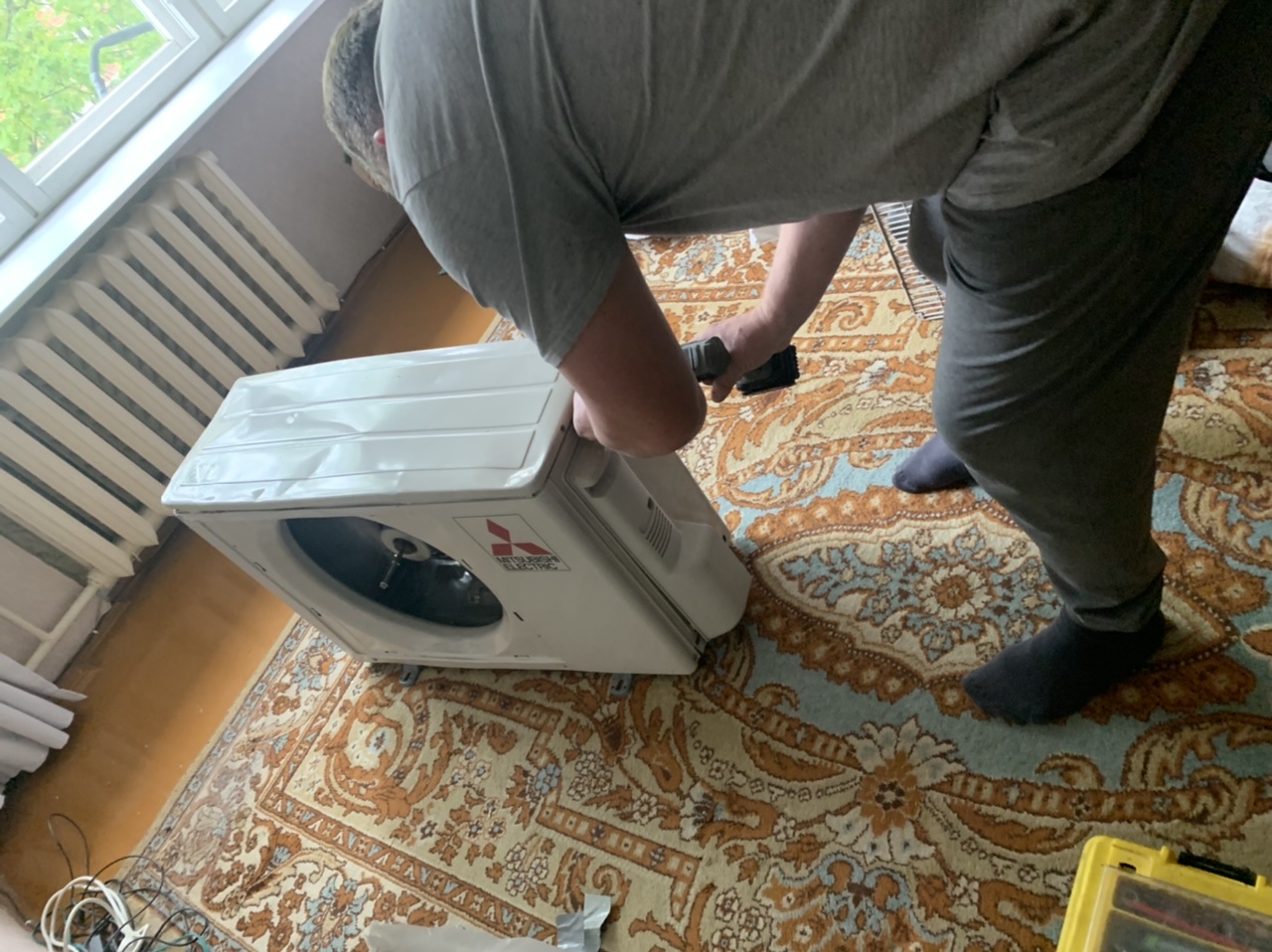

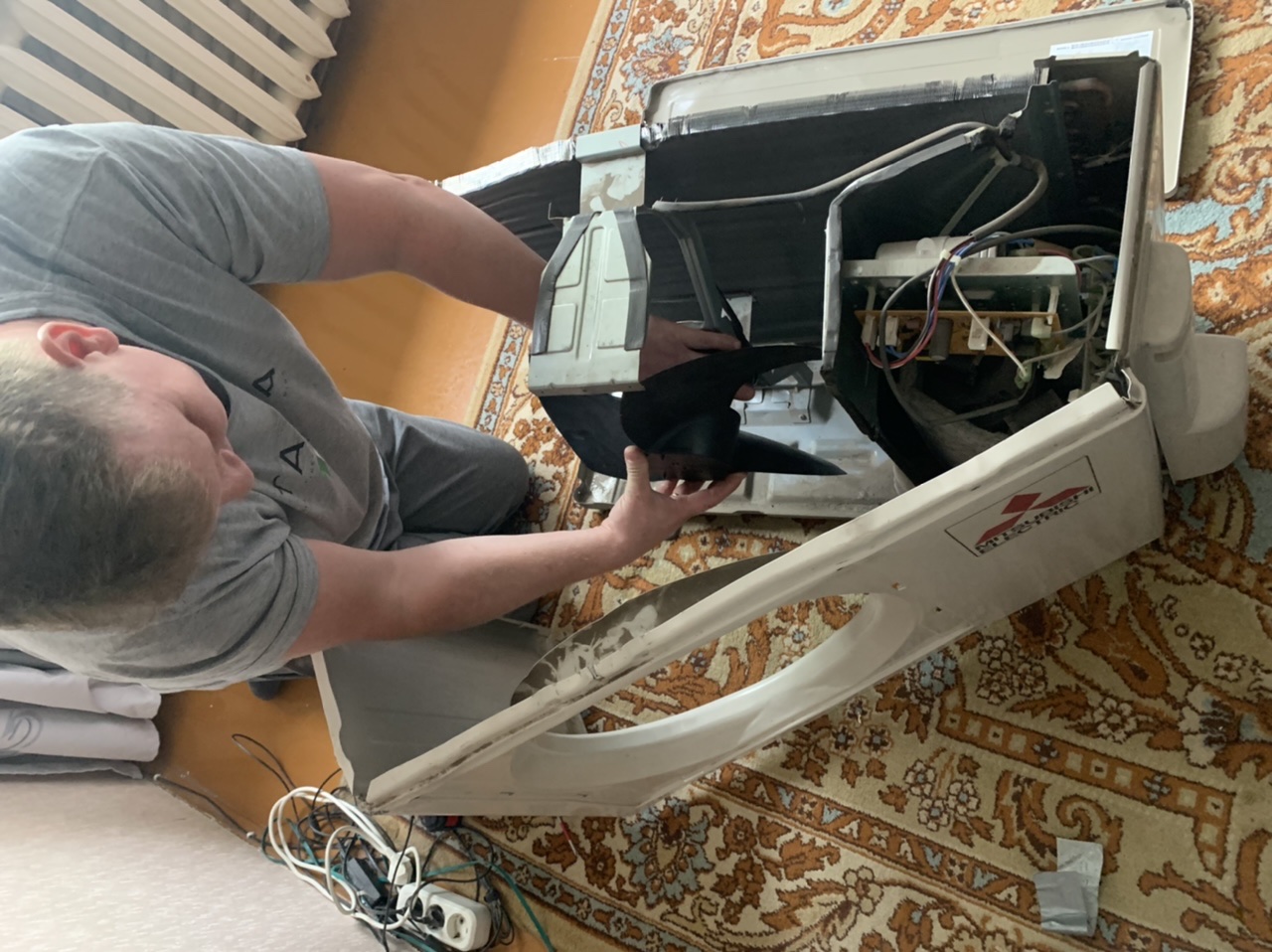

Крыльчатка (пропеллер) вентилятора наружного блока — деталь, которая испытывает постоянные механические и аэродинамические нагрузки. Трещина на лопасти возникает от попадания посторонних предметов (ветки, птицы), усталости материала или дисбаланса после загрязнения.

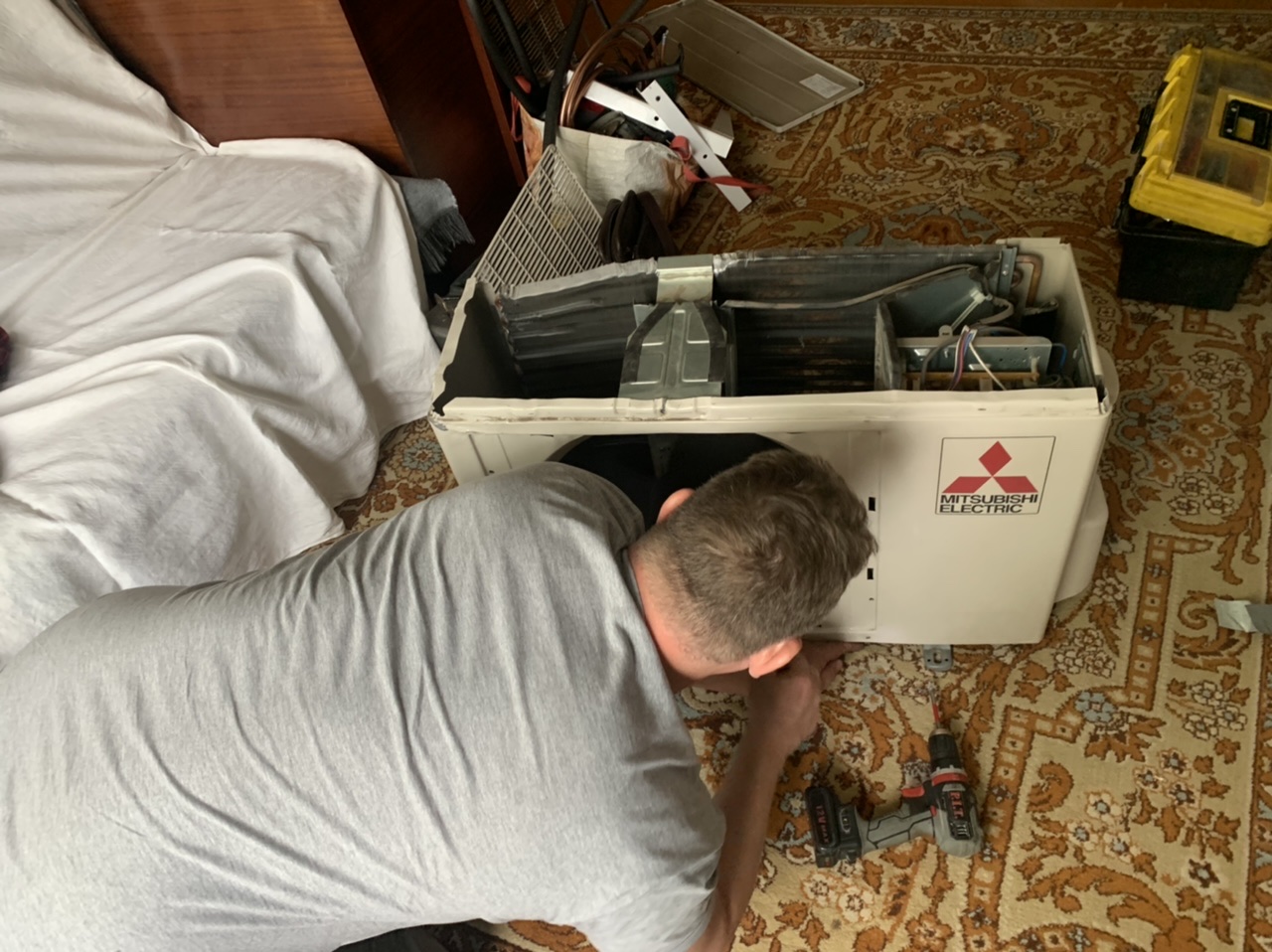

Процедура замены:

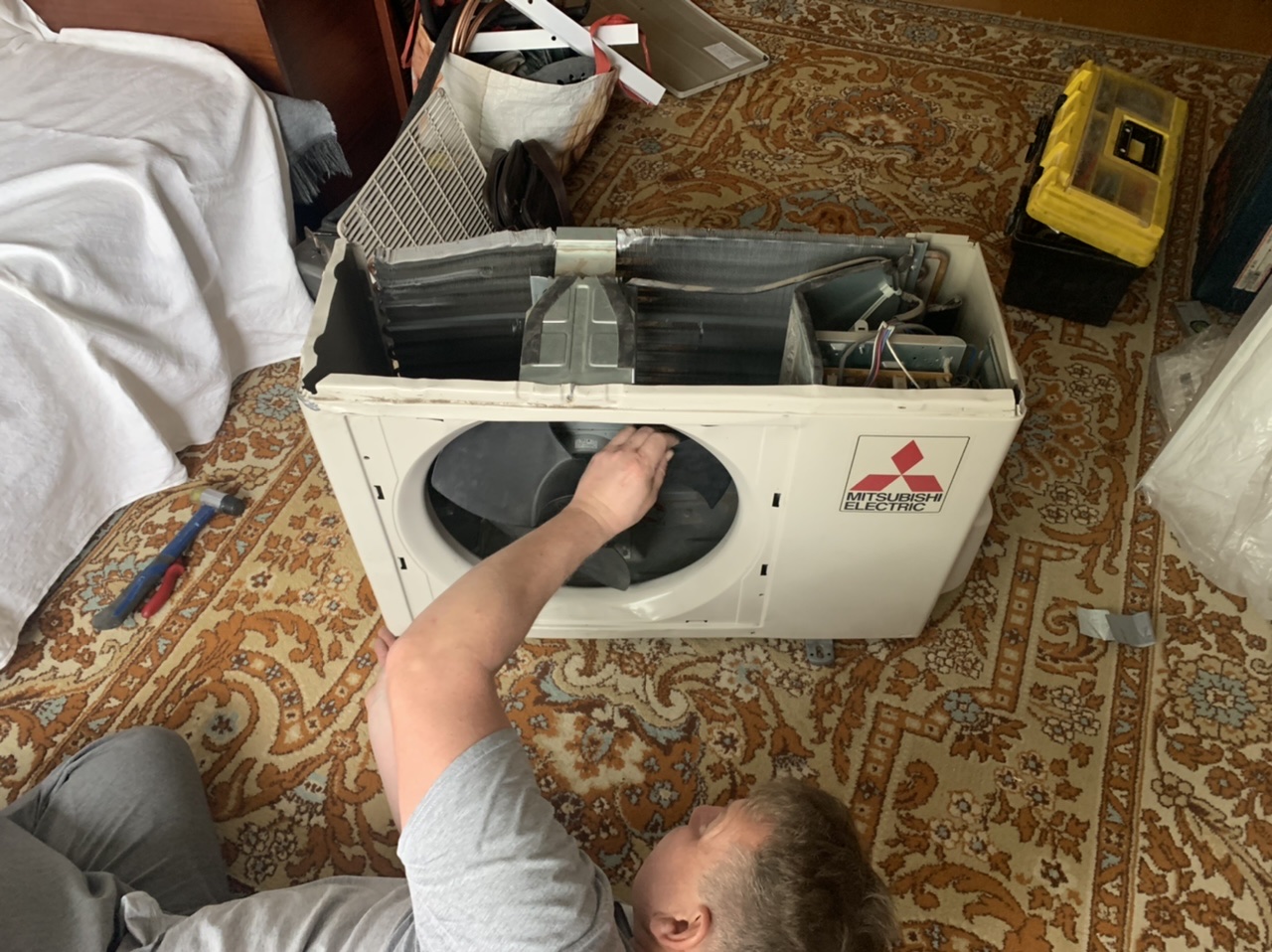

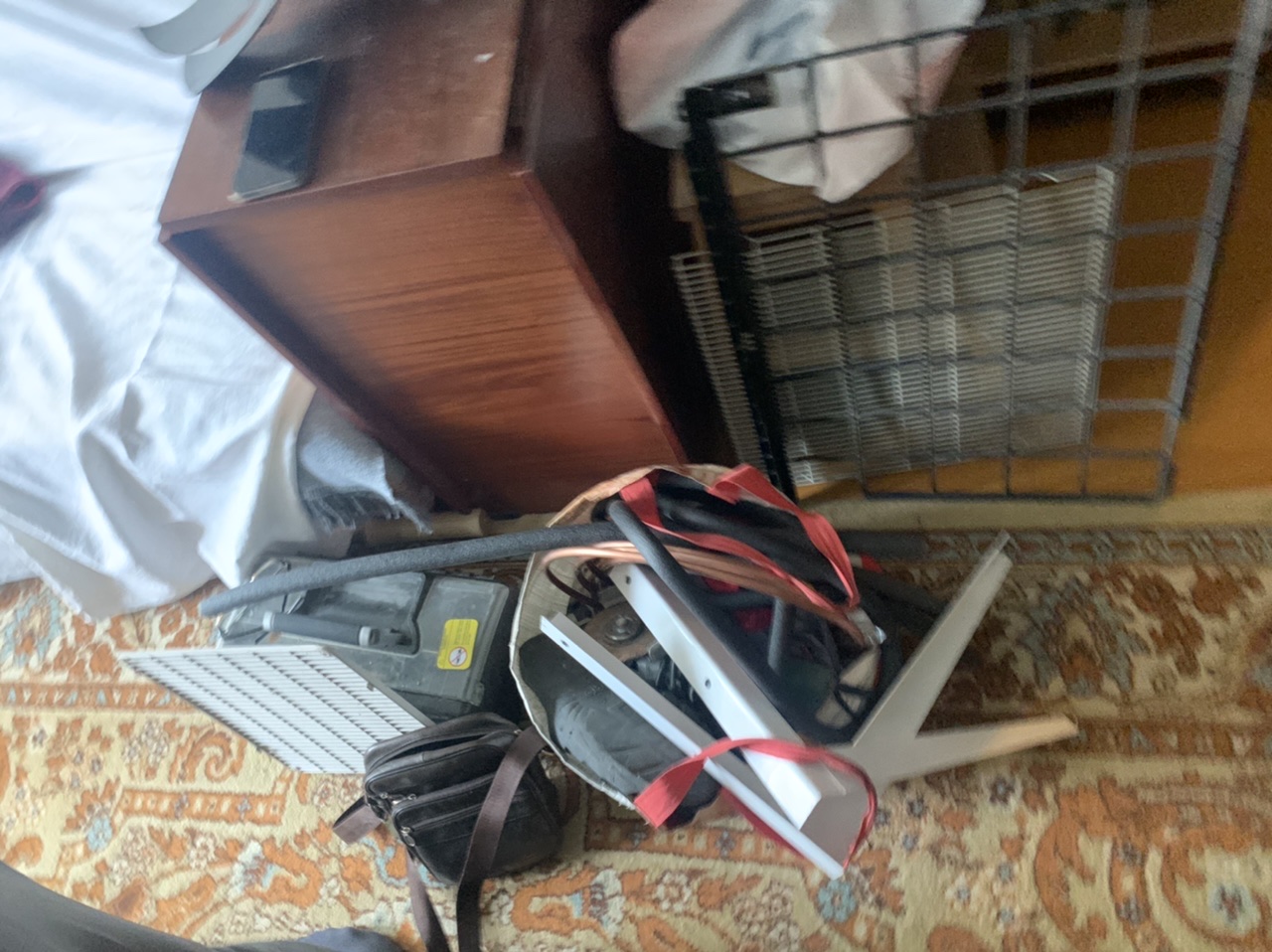

- Снятие защитной решётки наружного блока — откручиваются винты крепления, решётка снимается.
- Откручивание гайки крепления крыльчатки — гайка на валу двигателя вентилятора откручивается гаечным ключом. Для фиксации вала от проворачивания используется второй ключ или специальный фиксатор.

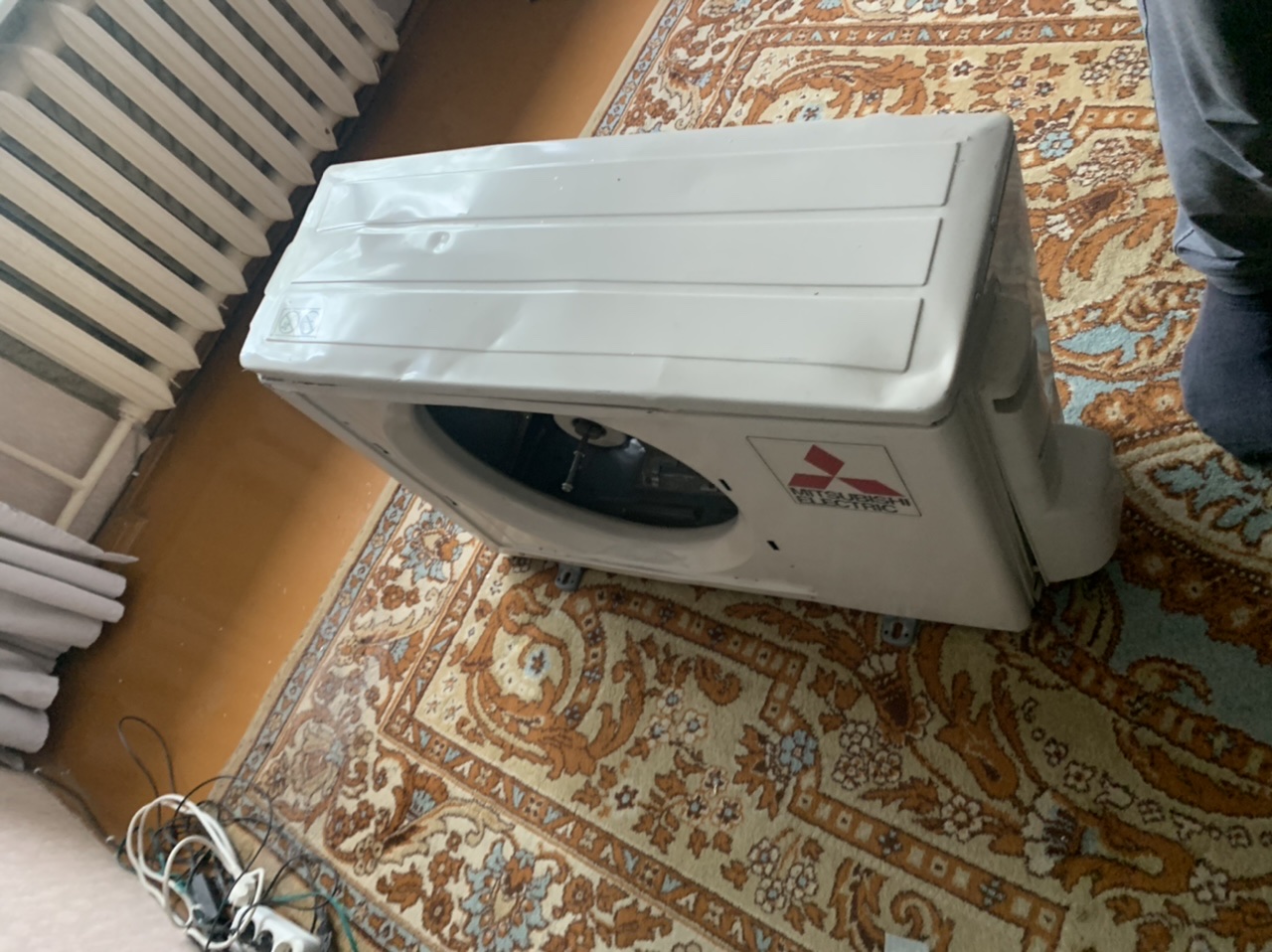

- Снятие повреждённой крыльчатки — аккуратно стягивается с вала. Прикипевшую крыльчатку снимают съёмником; молоток использовать нельзя — повредится вал двигателя.
- Установка новой крыльчатки — новая крыльчатка устанавливается на вал, фиксируется гайкой. Проверяется балансировка — лопасти должны вращаться свободно, без биения.

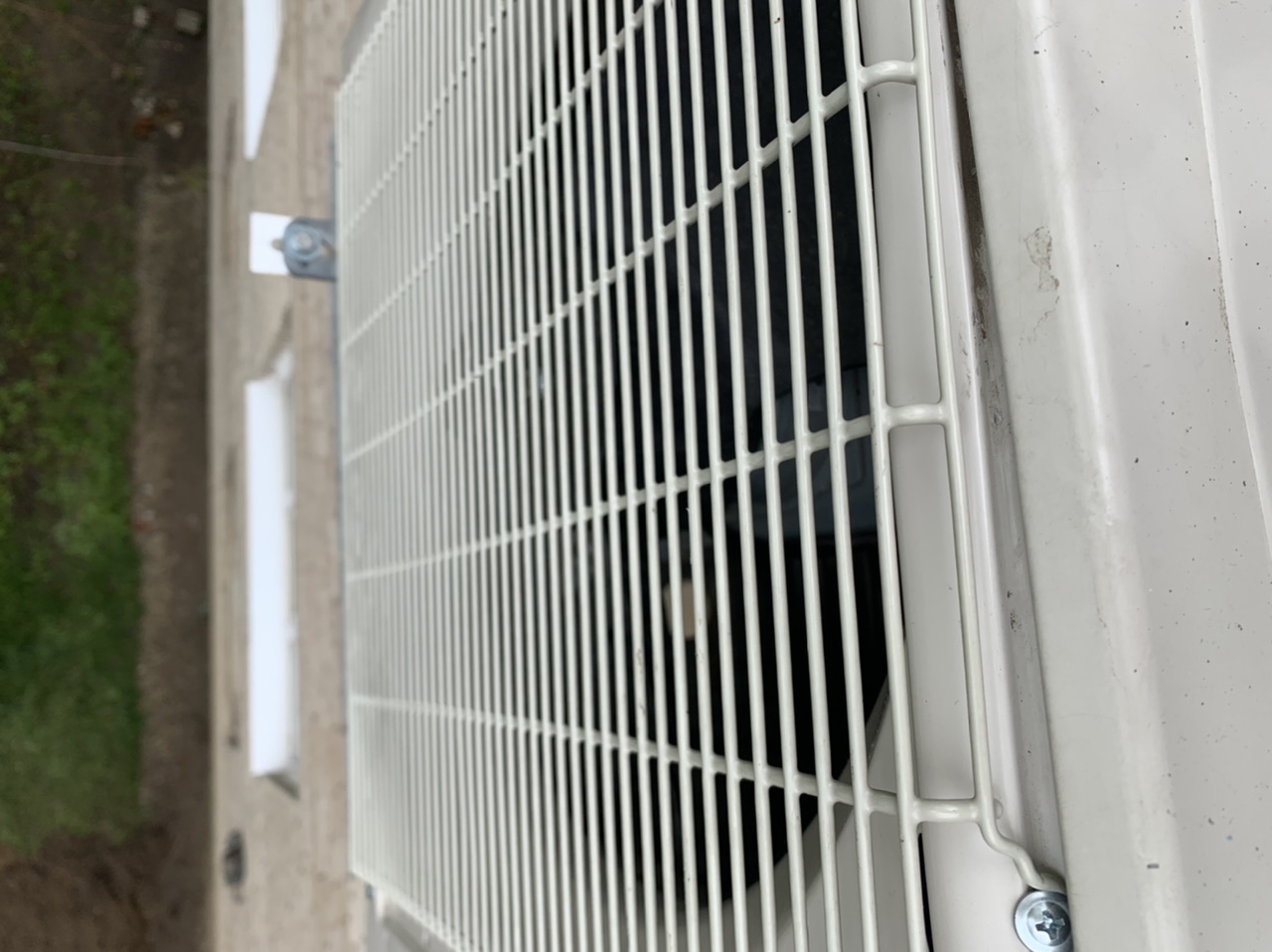

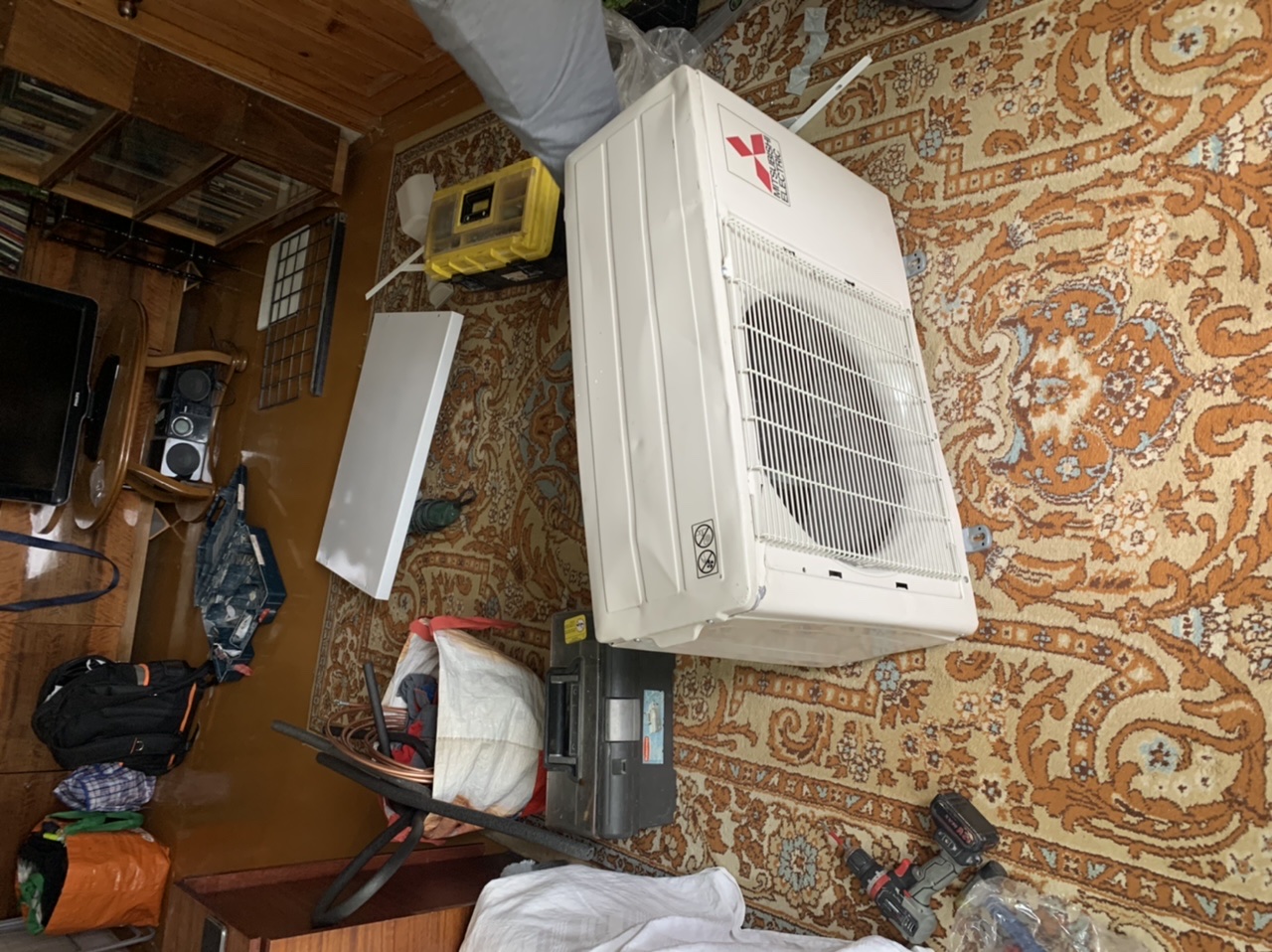

- Установка защитной решётки — решётка устанавливается обратно, винты затягиваются.
Для Mitsubishi Electric MUH-GA20VB используется оригинальная крыльчатка диаметром 400 мм с 5 лопастями. Установка неоригинальной крыльчатки с другим диаметром или количеством лопастей недопустима — нарушается аэродинамика, двигатель перегружается, производительность падает.
Этап 2. Пайка медной трубы
Микротрещина на газовой трубе (3/8″, 9,52 мм) вблизи вальцовочного соединения — типичное повреждение после 8–10 лет эксплуатации. Вибрация от компрессора и вентилятора наружного блока передаётся на медные трубы, и в месте концентрации напряжений (возле гайки) медь устает и трескается.
Процедура пайки:
Откачка остатков фреона — перед вскрытием контура мастер подключает манометрический коллектор и убеждается, что давление в системе нулевое (фреон уже ушёл через утечку). Если остаточное давление есть — откачивается в баллон.

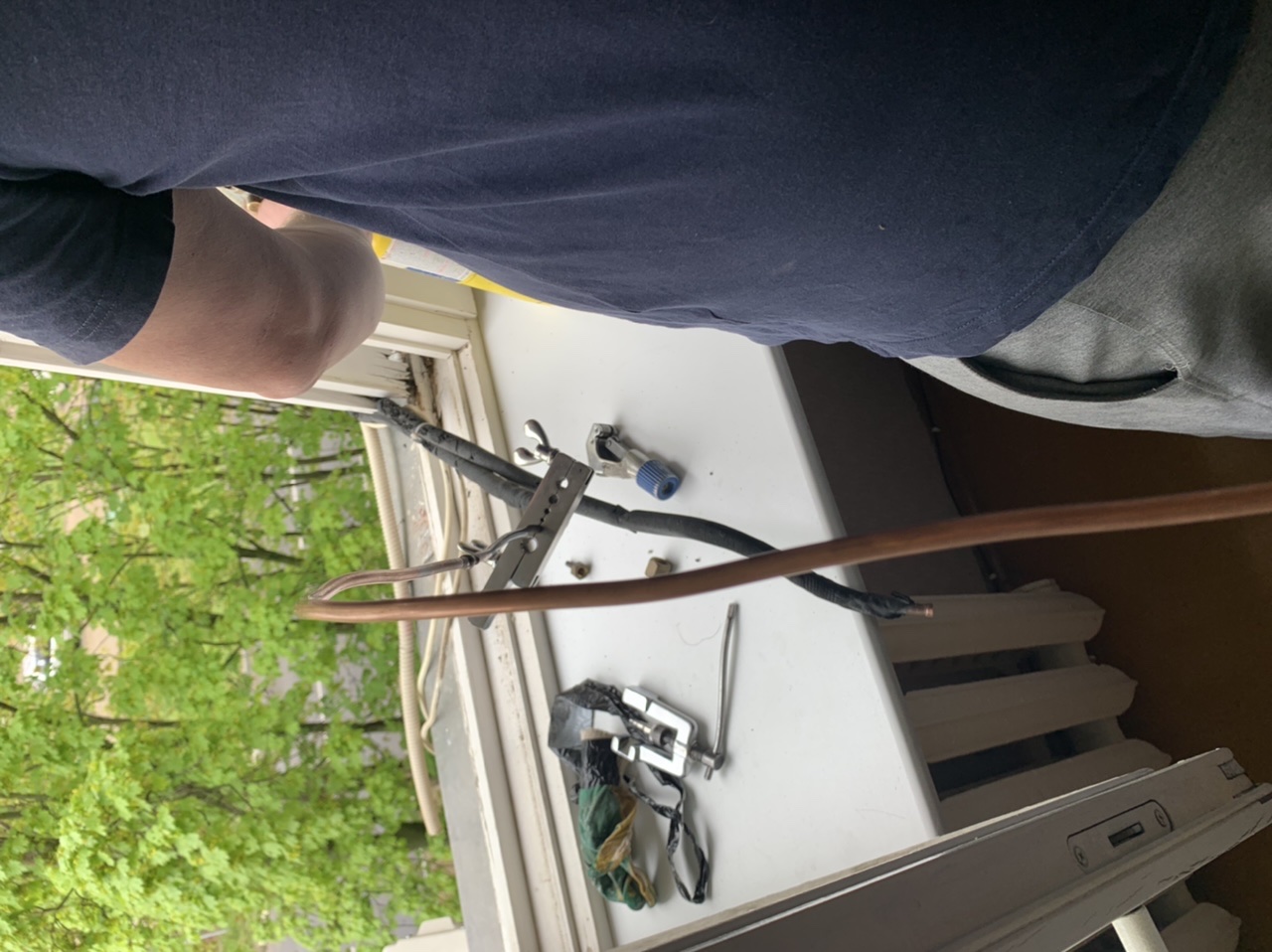

Обрезка повреждённого участка — труборезом вырезается участок трубы с микротрещиной (3–5 см). Концы обрезанной трубы зачищаются римером от заусенцев.
Подготовка к пайке — на зачищенные концы труб надеваются муфты или фитинги соответствующего диаметра. Места пайки зачищаются наждачной бумагой или щёткой до блеска — оксидная плёнка мешает растеканию припоя. Наносится флюс тонким слоем.
Пайка твёрдым припоем — газовой горелкой (пропан-кислород или MAPP-газ) соединение нагревается до тёмно-вишнёвого цвета меди (~600 °C). Серебросодержащий припой (5–15% серебра) подносится к зазору между трубой и фитингом — при правильной температуре припой плавится и заполняет зазор капиллярным эффектом.
Охлаждение и контроль — соединение оставляется для естественного охлаждения. Остатки флюса удаляются влажной тряпкой. Шов должен быть равномерным, блестящим, без пор и трещин.

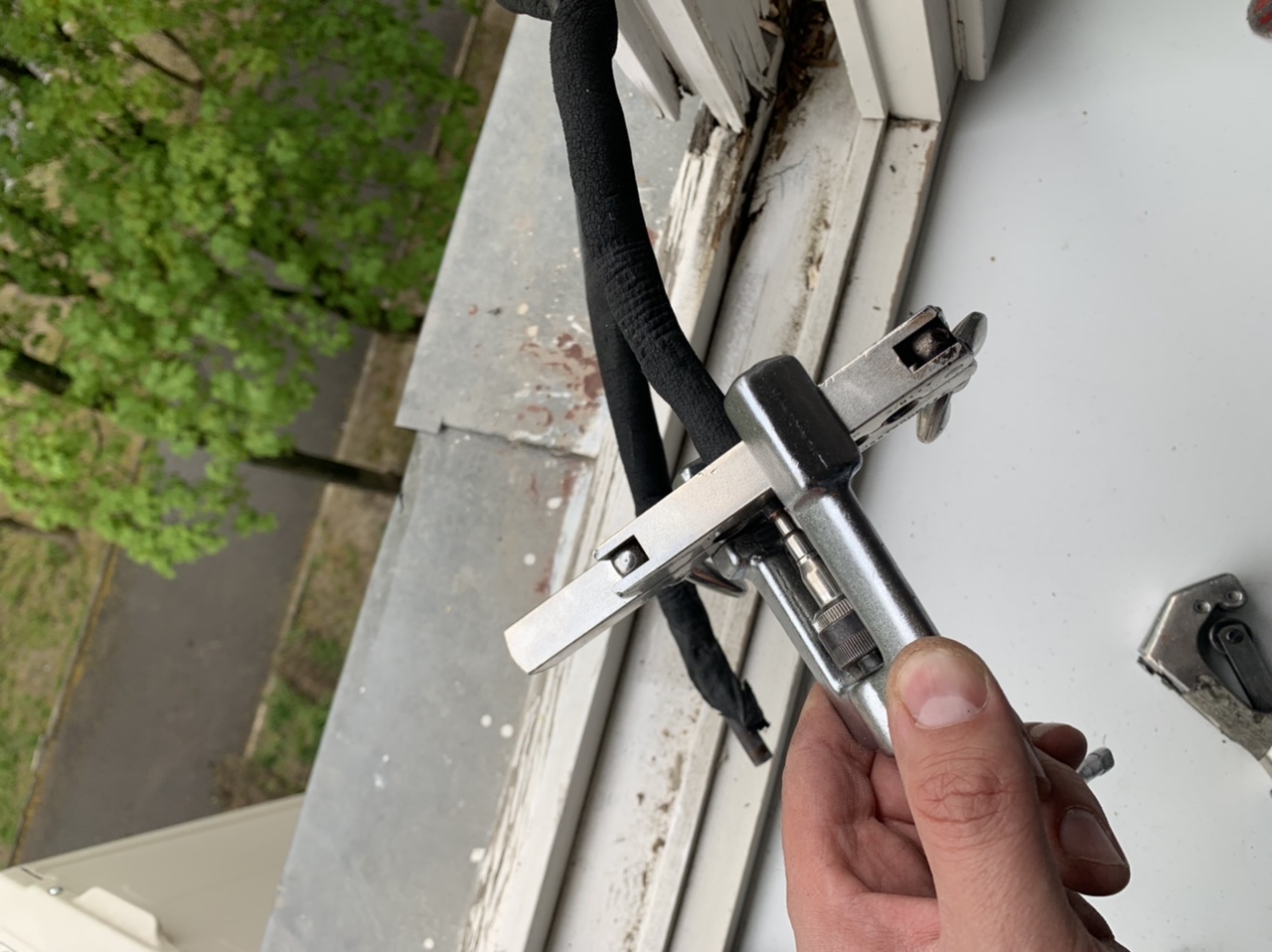

Развальцовка концов — после пайки концы труб развальцовываются для подключения к штуцерам блоков. Развальцовка выполняется развальцовщиком, гайки устанавливаются до развальцовки.
Для Mitsubishi Electric используется медная труба толщиной стенки 0,7–0,8 мм — это качественная медь, но после 10 лет эксплуатации она теряет пластичность. При пайке важно не перегреть трубу — перегрев ведёт к отжигу и потере прочности.
Этап 3. Монтаж блоков после ремонта
После замены крыльчатки и пайки трубы блоки устанавливаются на место.
Установка наружного блока

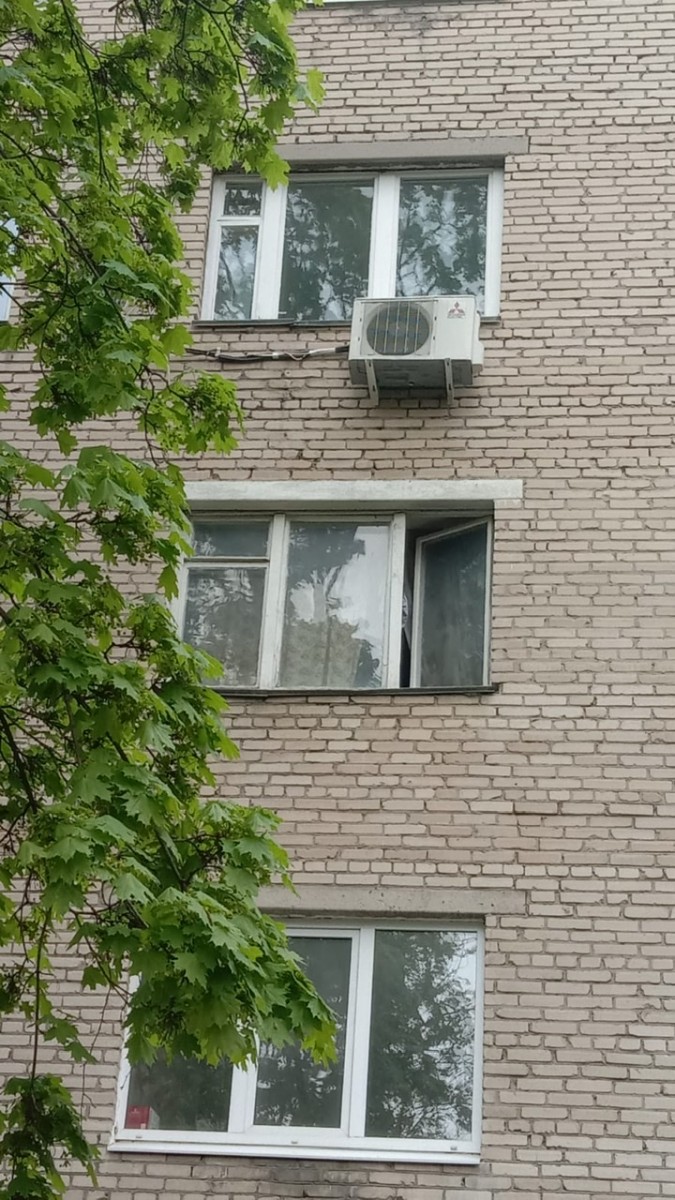

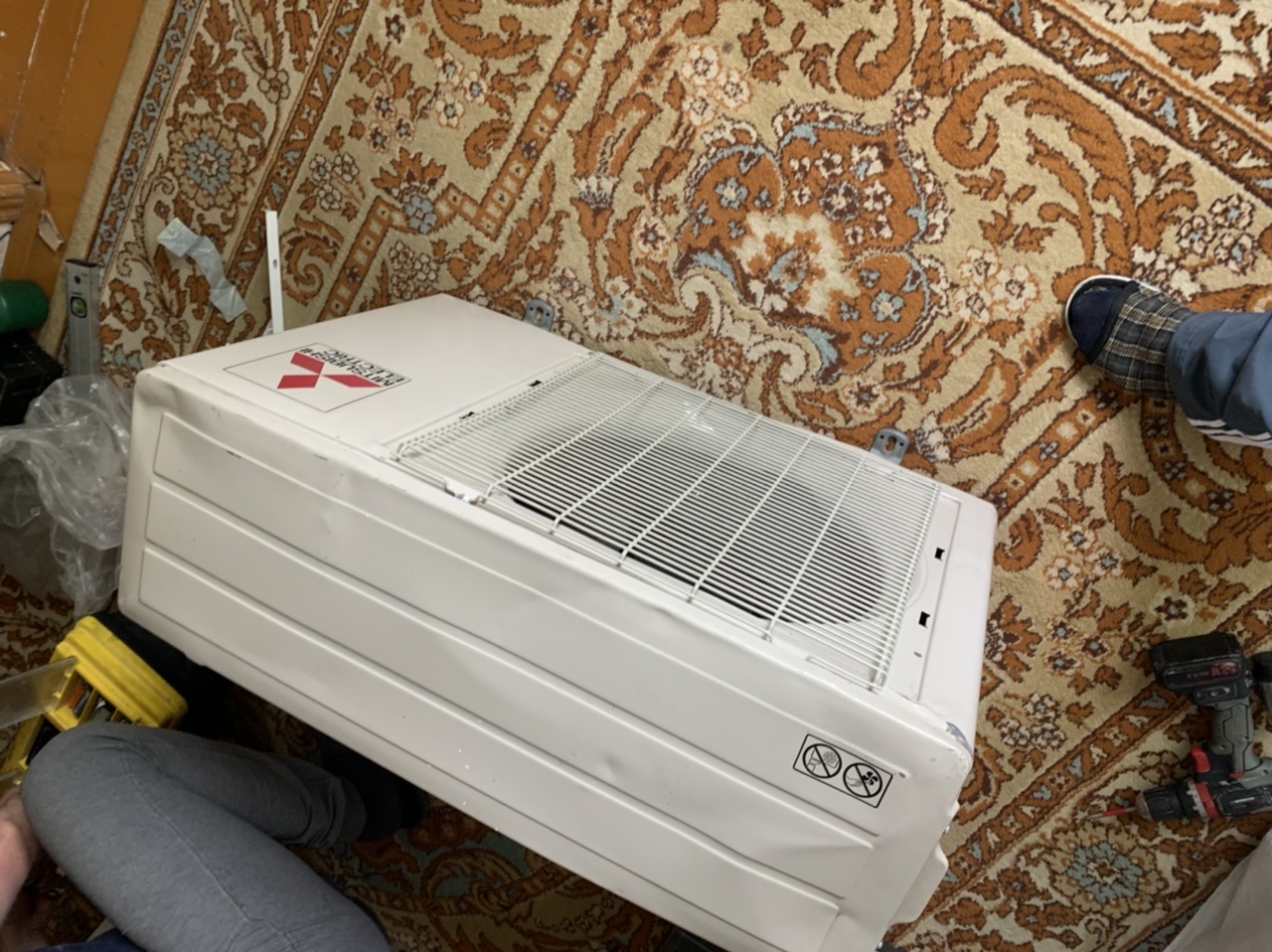

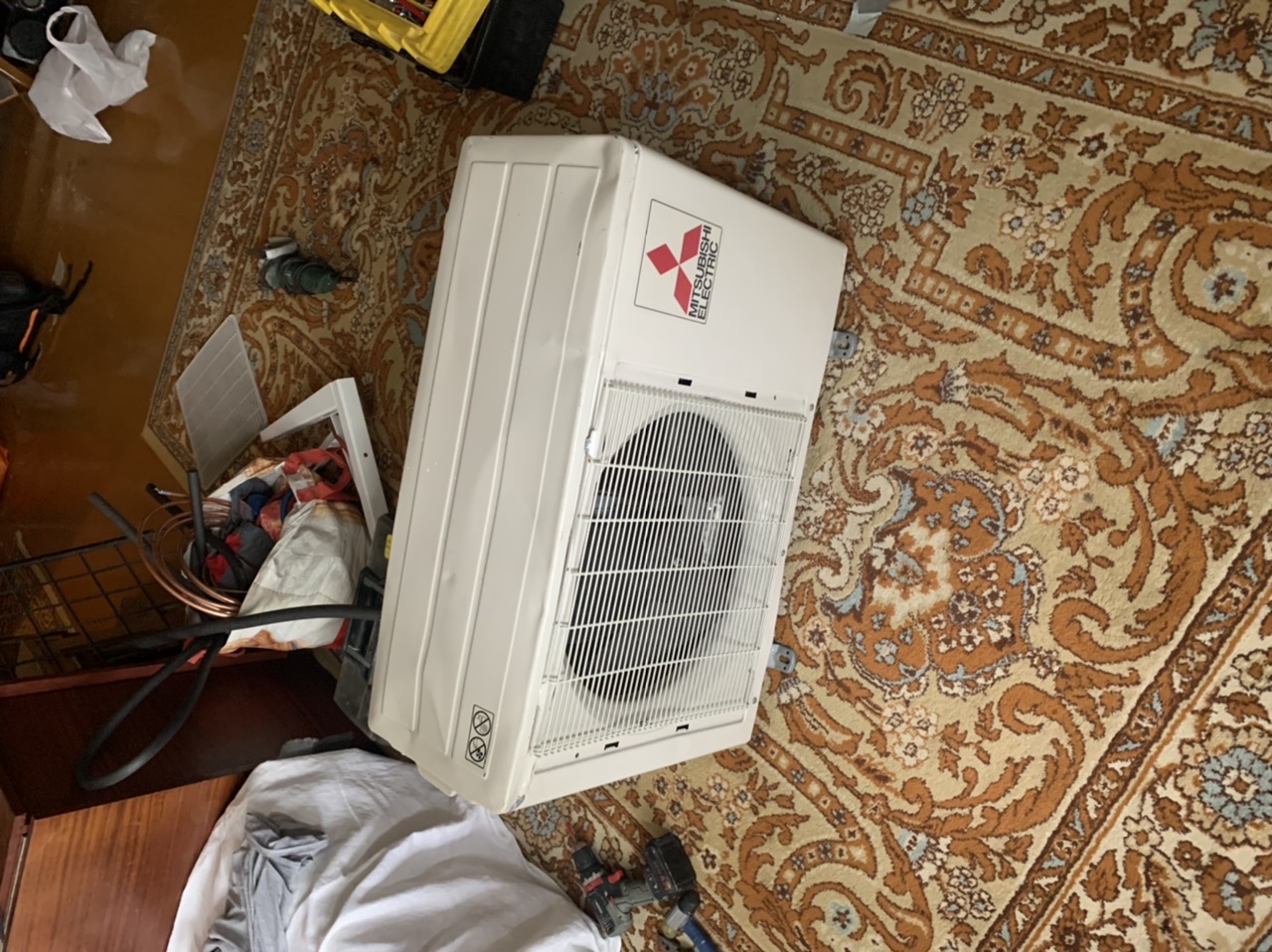

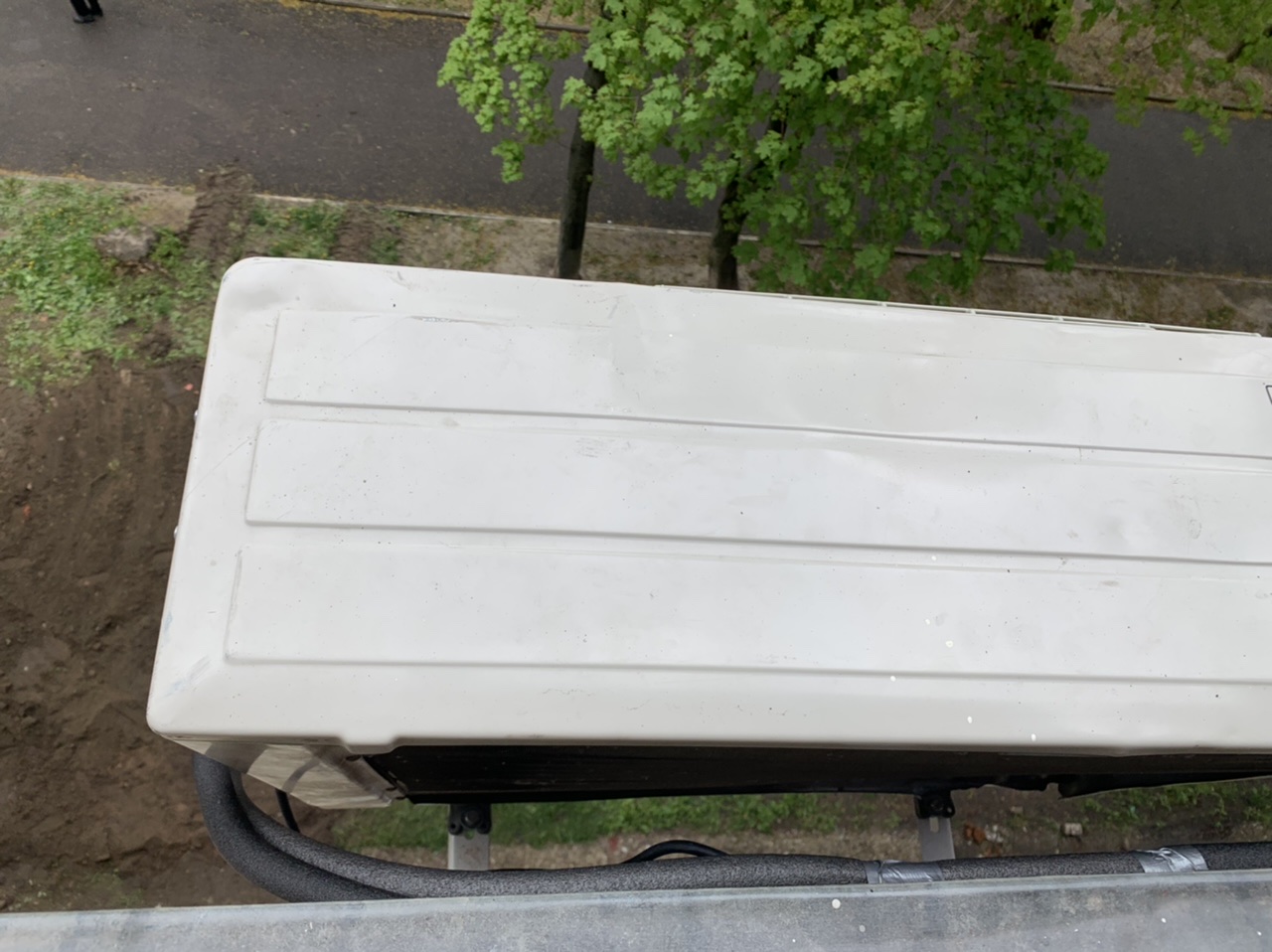

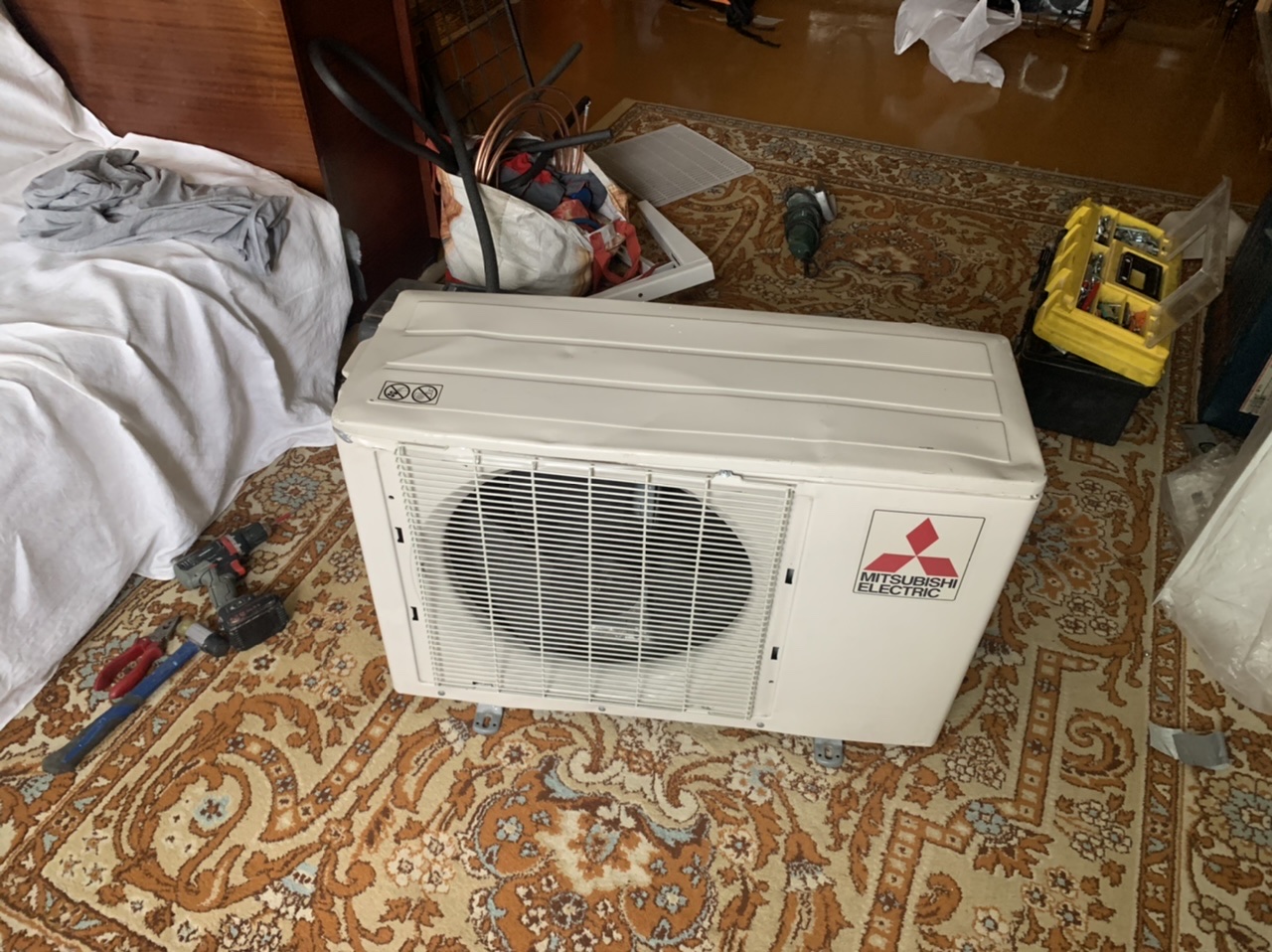

Наружный блок MUH-GA20VB весит 27–32 кг и устанавливается на кронштейны. После ремонта:
- проверяются кронштейны на коррозию и надёжность крепления;
- устанавливаются новые виброизоляторы (старые за годы эксплуатации потеряли эластичность);
- блок крепится болтами через виброизоляторы;

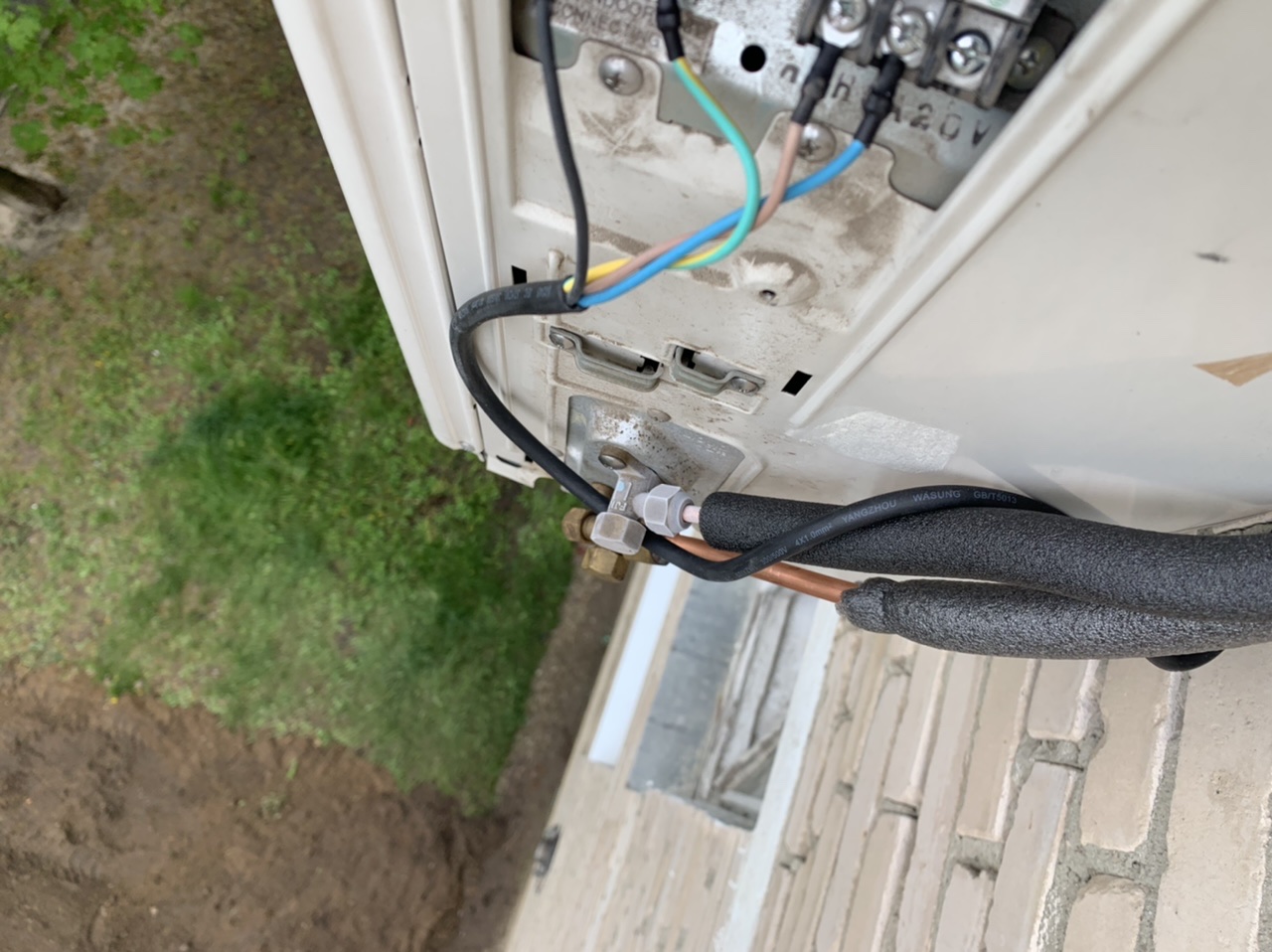

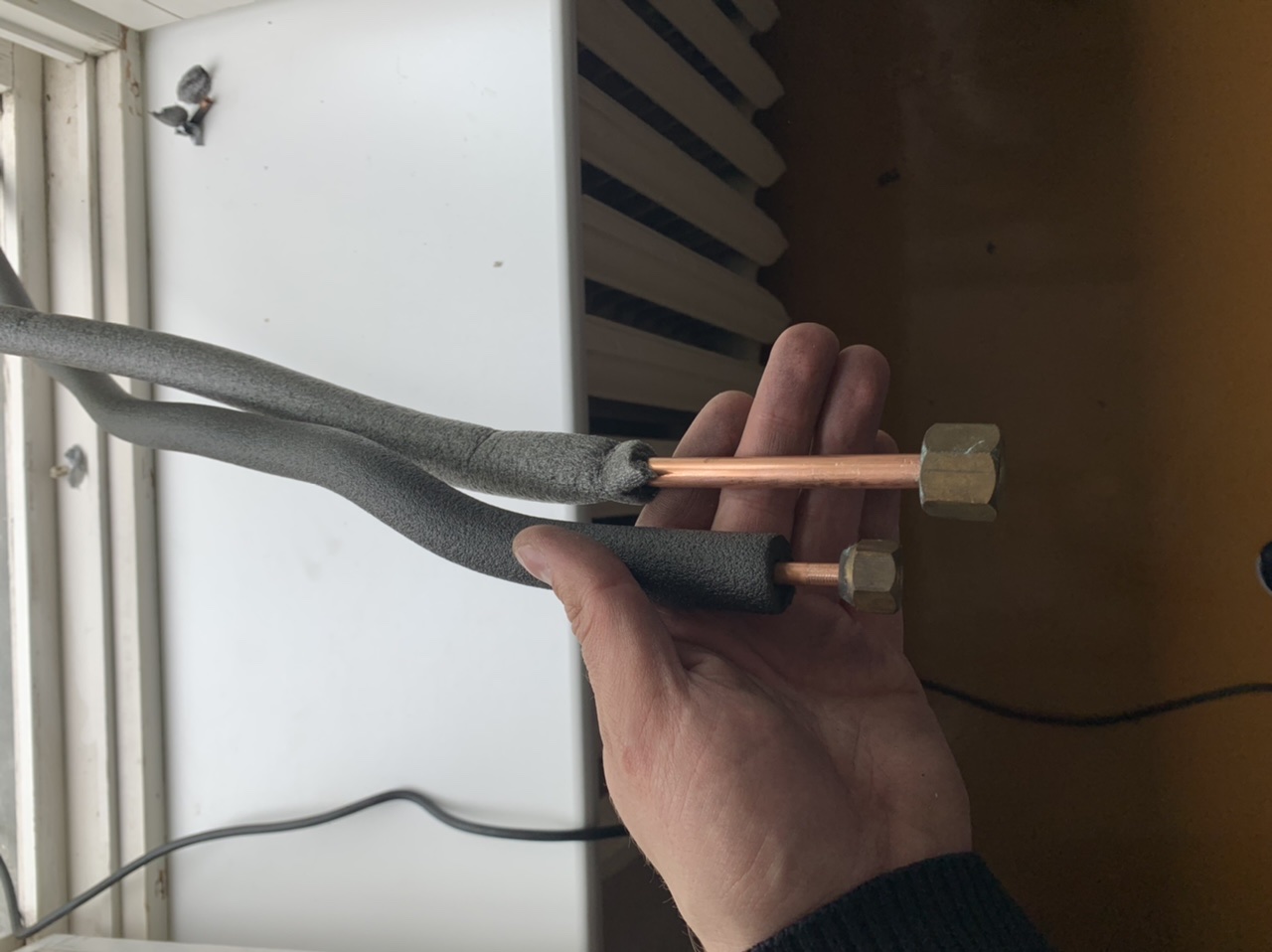

- подключаются медные трубы к штуцерам наружного блока, гайки затягиваются динамометрическим ключом (для 1/4″ — 15–18 Н·м, для 3/8″ — 30–35 Н·м);

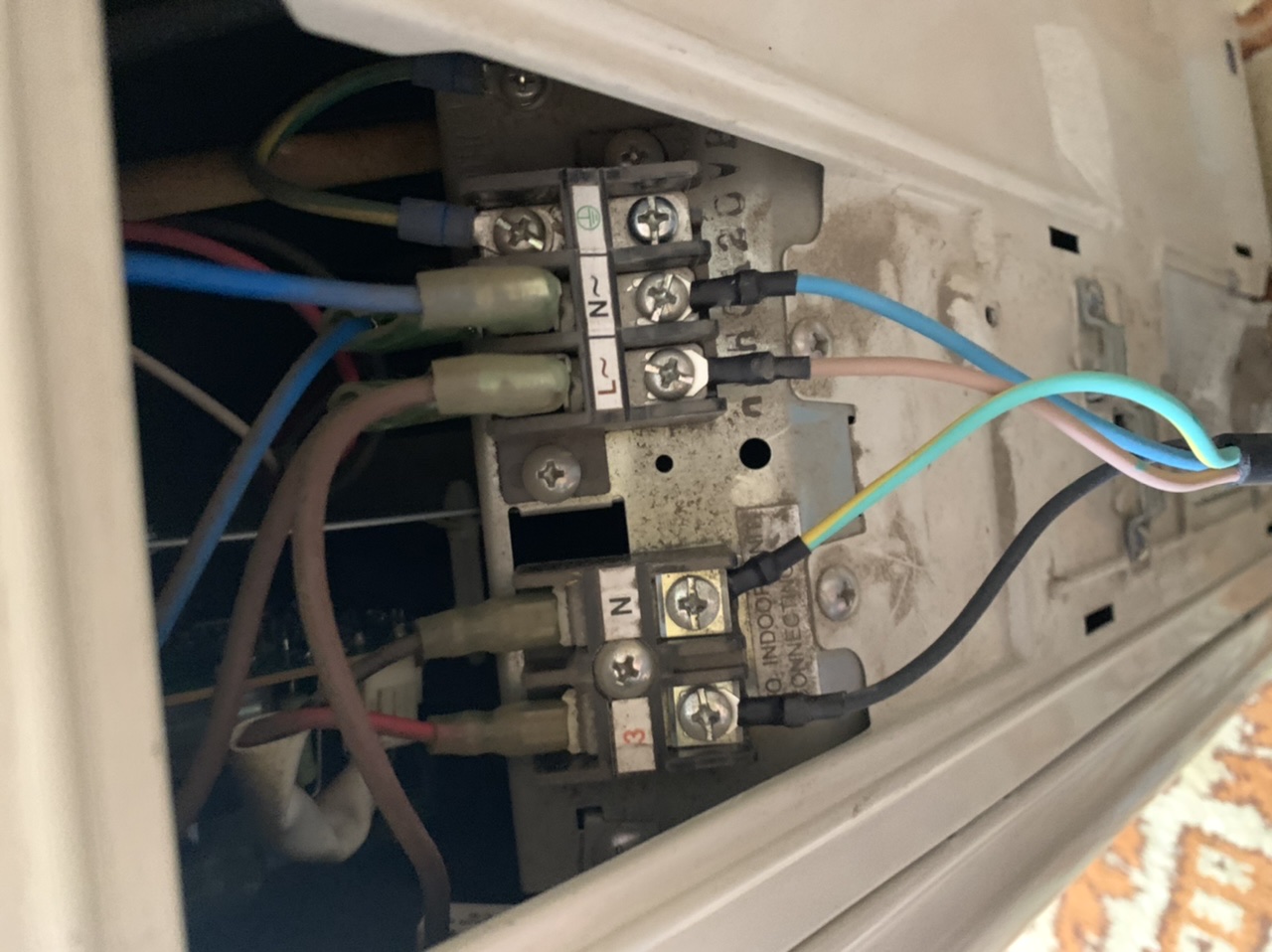

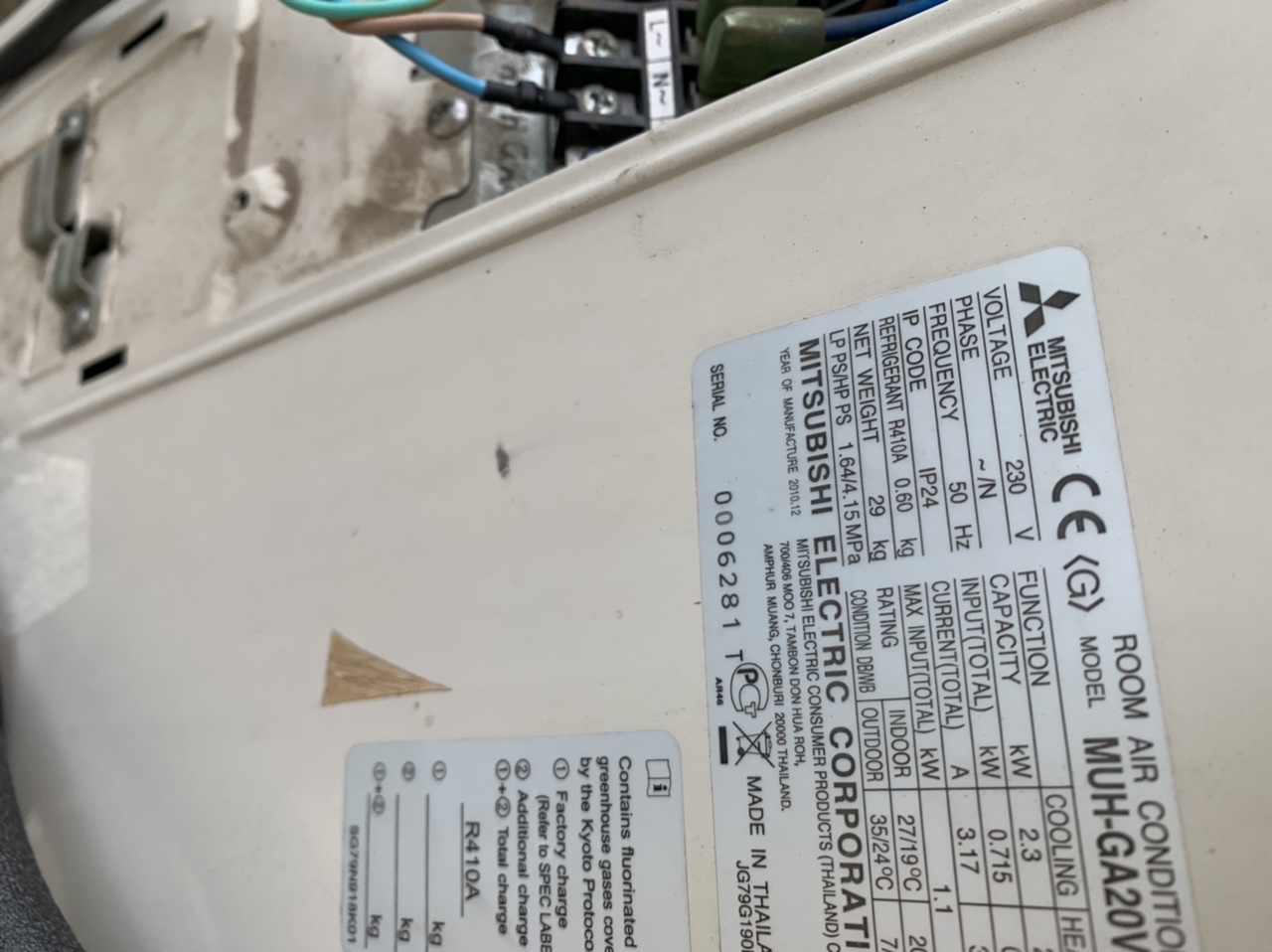

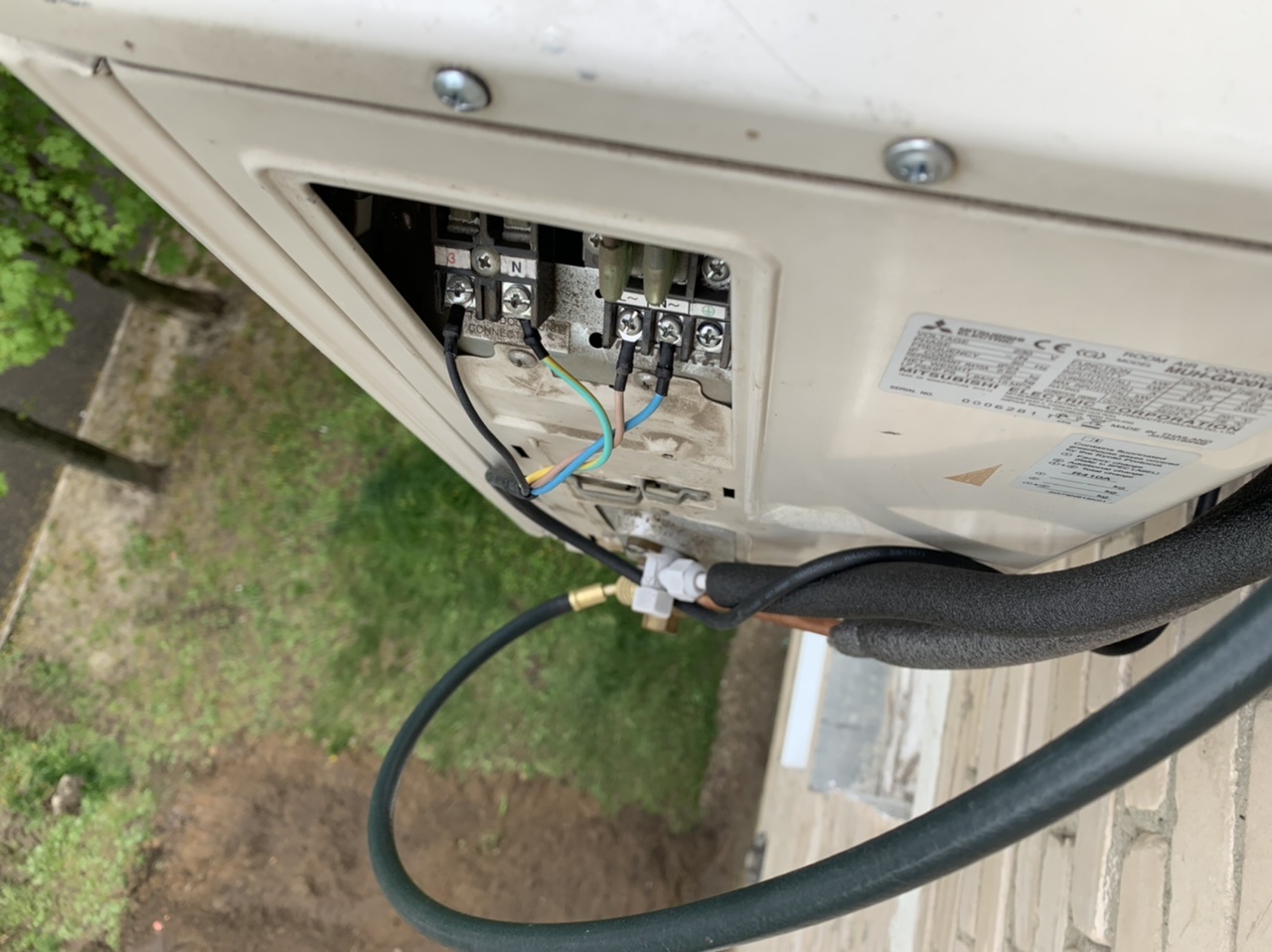

- подключается межблочный кабель к клеммной колодке наружного блока;
- силовой кабель питания (3×1,5 мм²) подключается через автомат 16 А;
- крышка клеммной коробки и сервисная панель плотно закрываются.

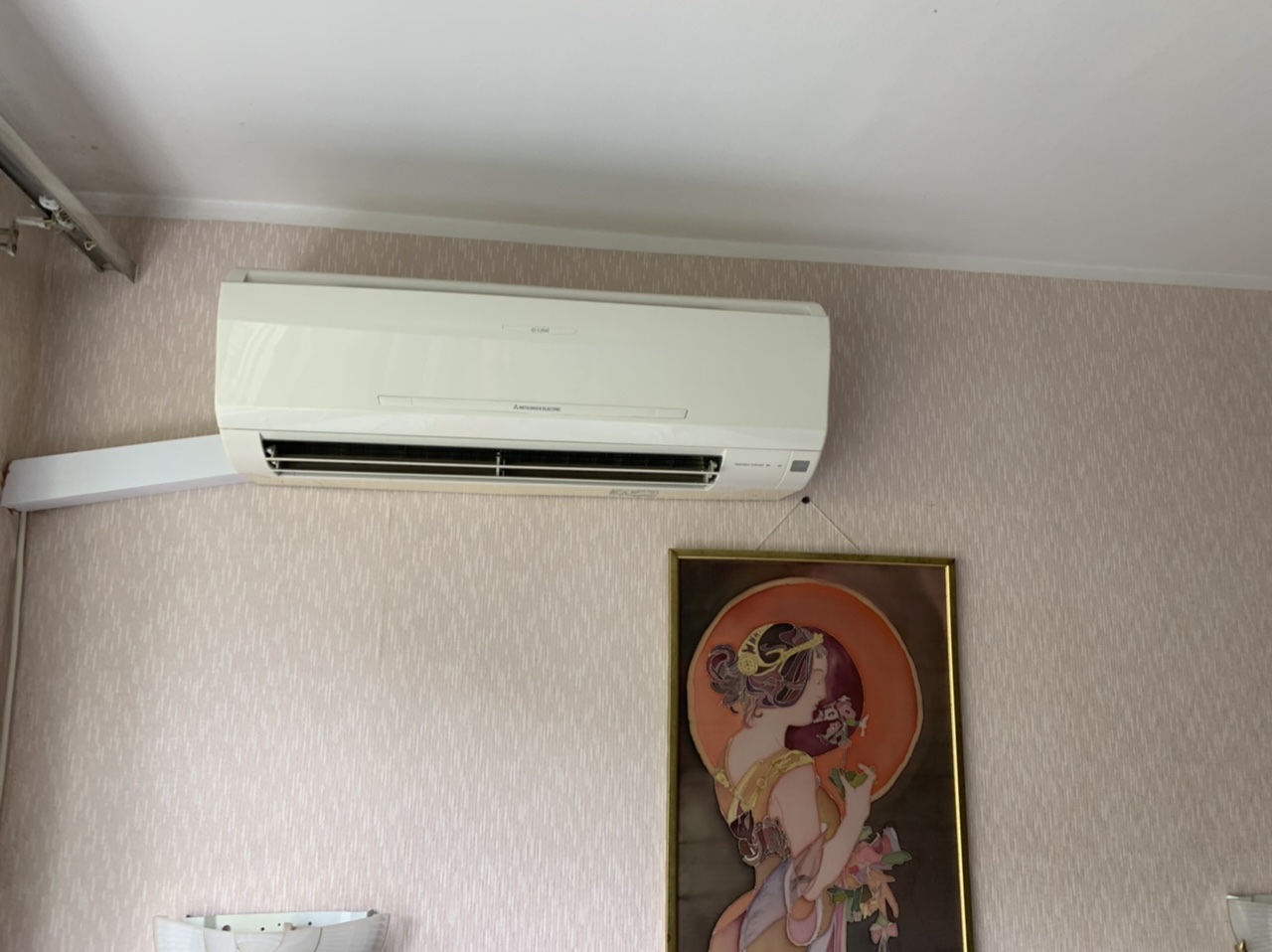

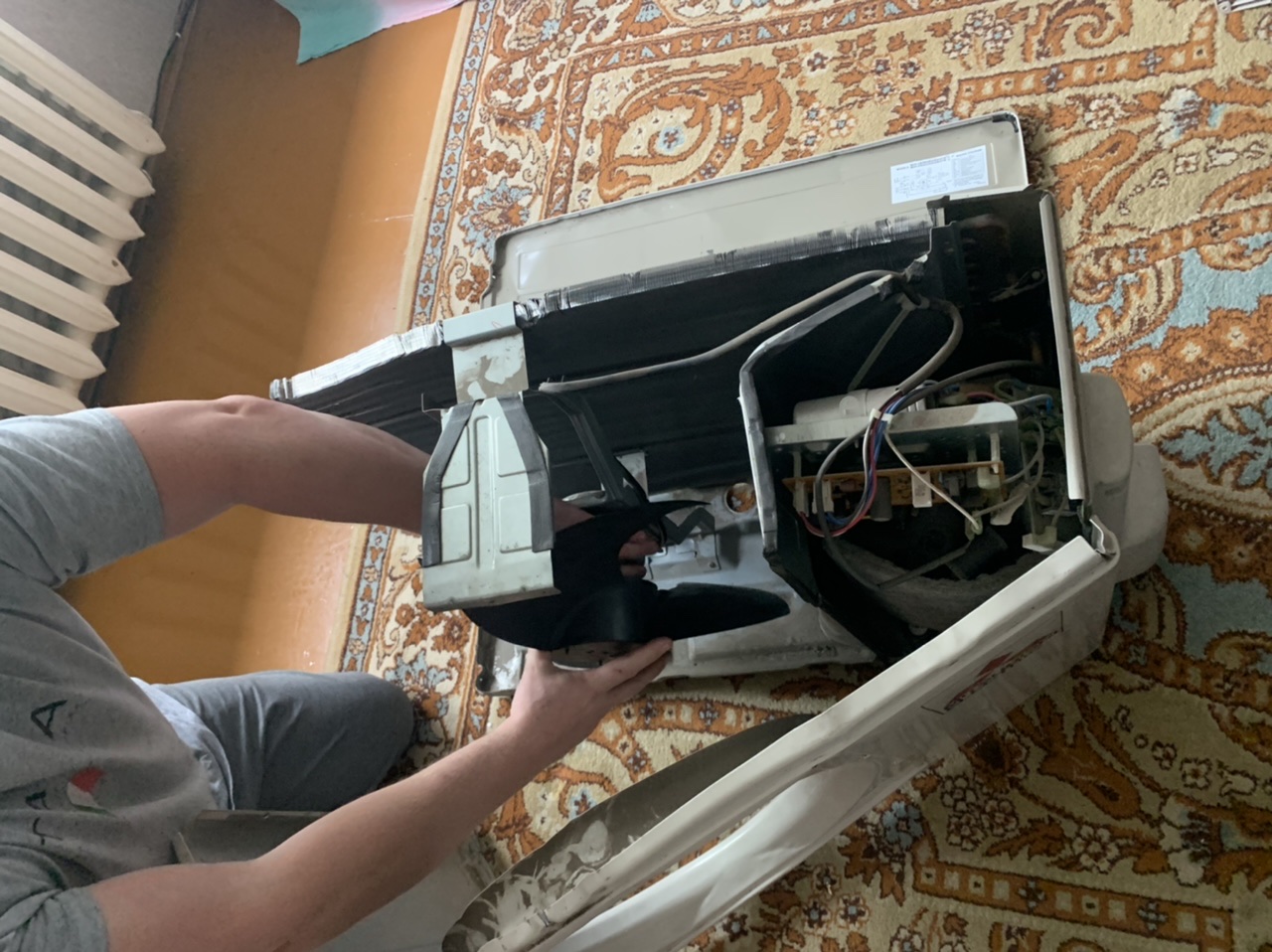

Установка внутреннего блока

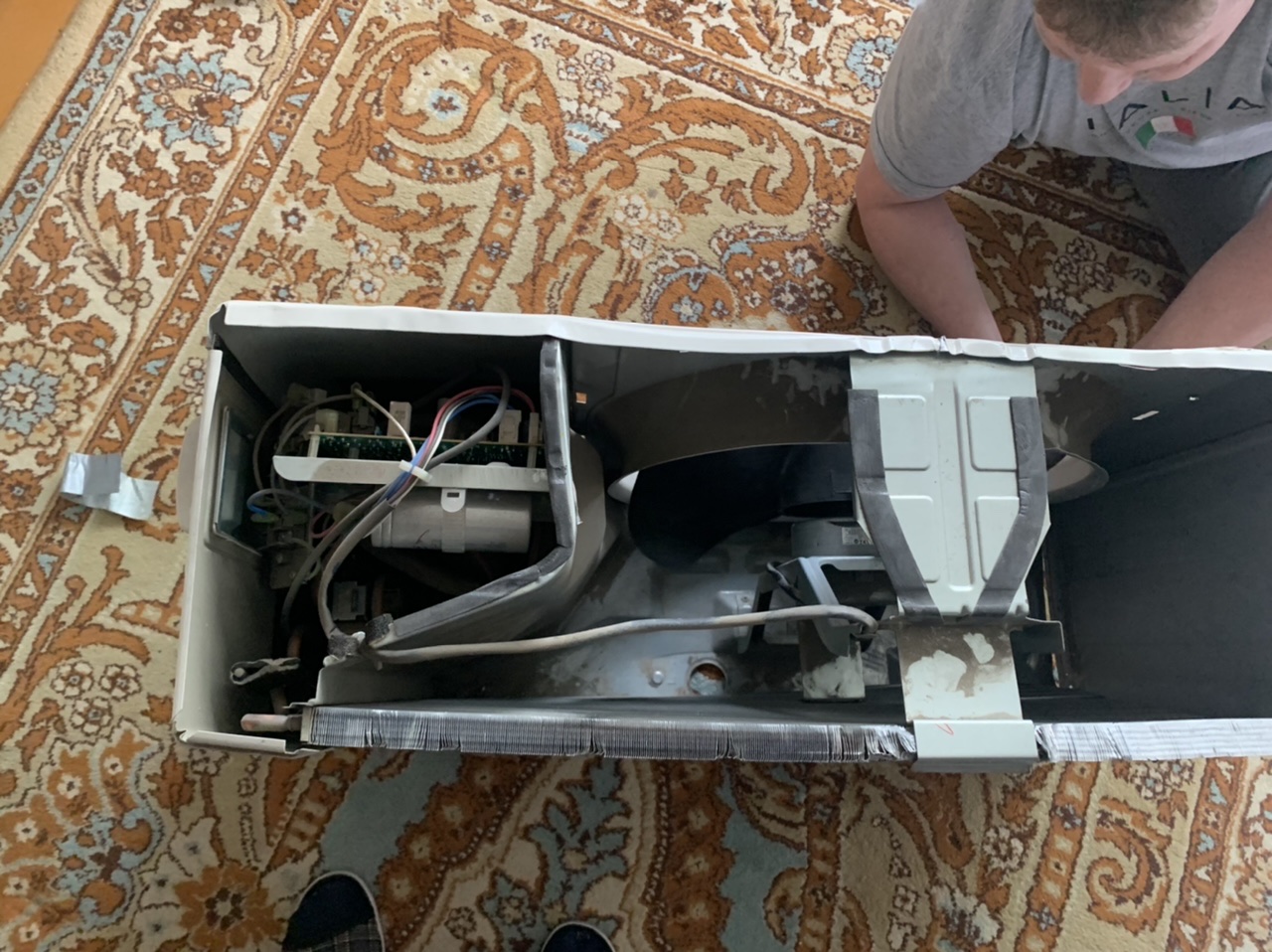

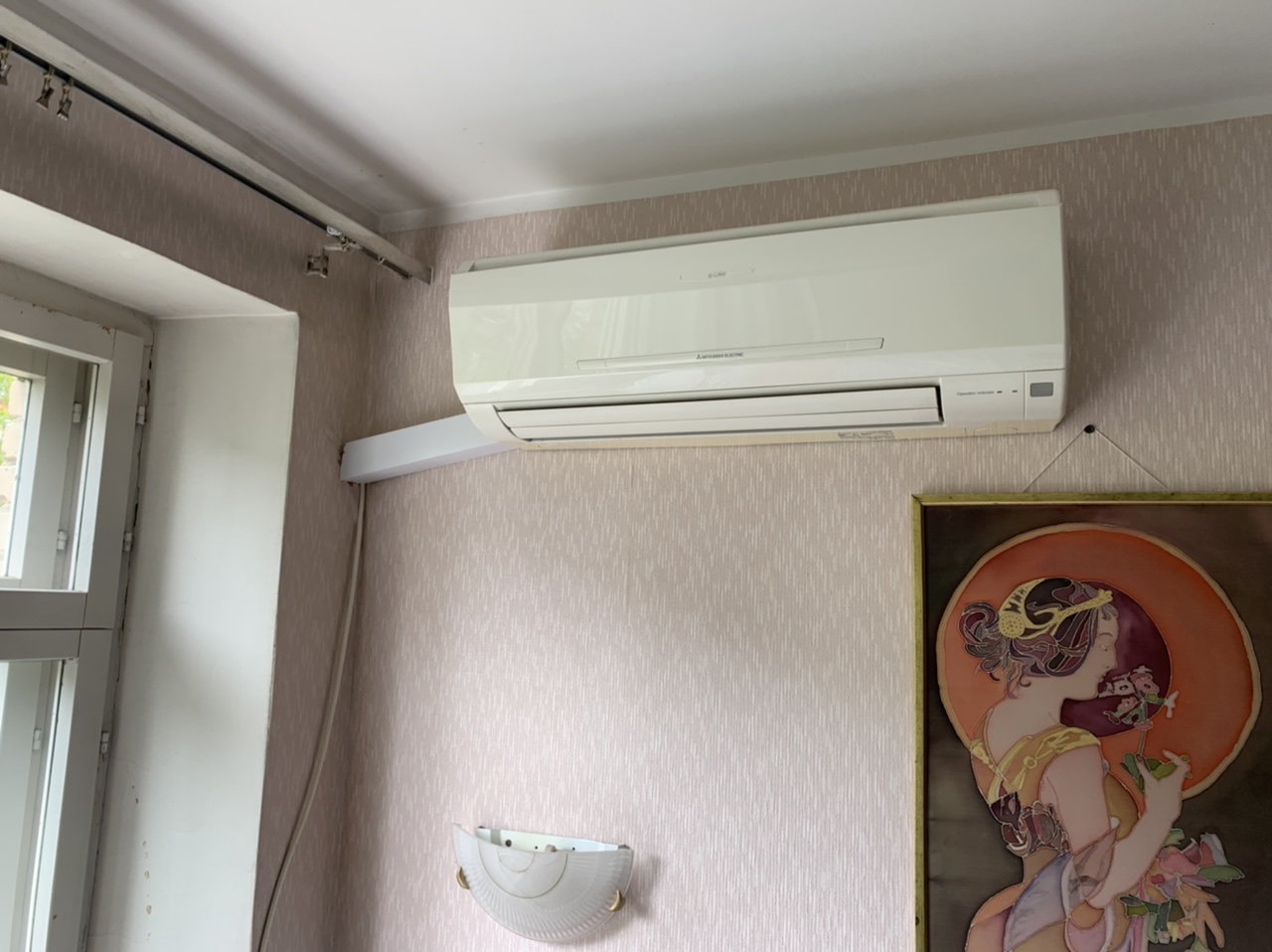

Внутренний блок MSC-GA20VB навешивается на монтажную пластину:
- пластина выравнивается по уровню и крепится к стене;
- блок навешивается на верхние и нижние крюки пластины;
- медные трубы подключаются к штуцерам внутреннего блока с затяжкой динамометрическим ключом;
- дренажный шланг подключается к поддону с уклоном не менее 1 см на метр;

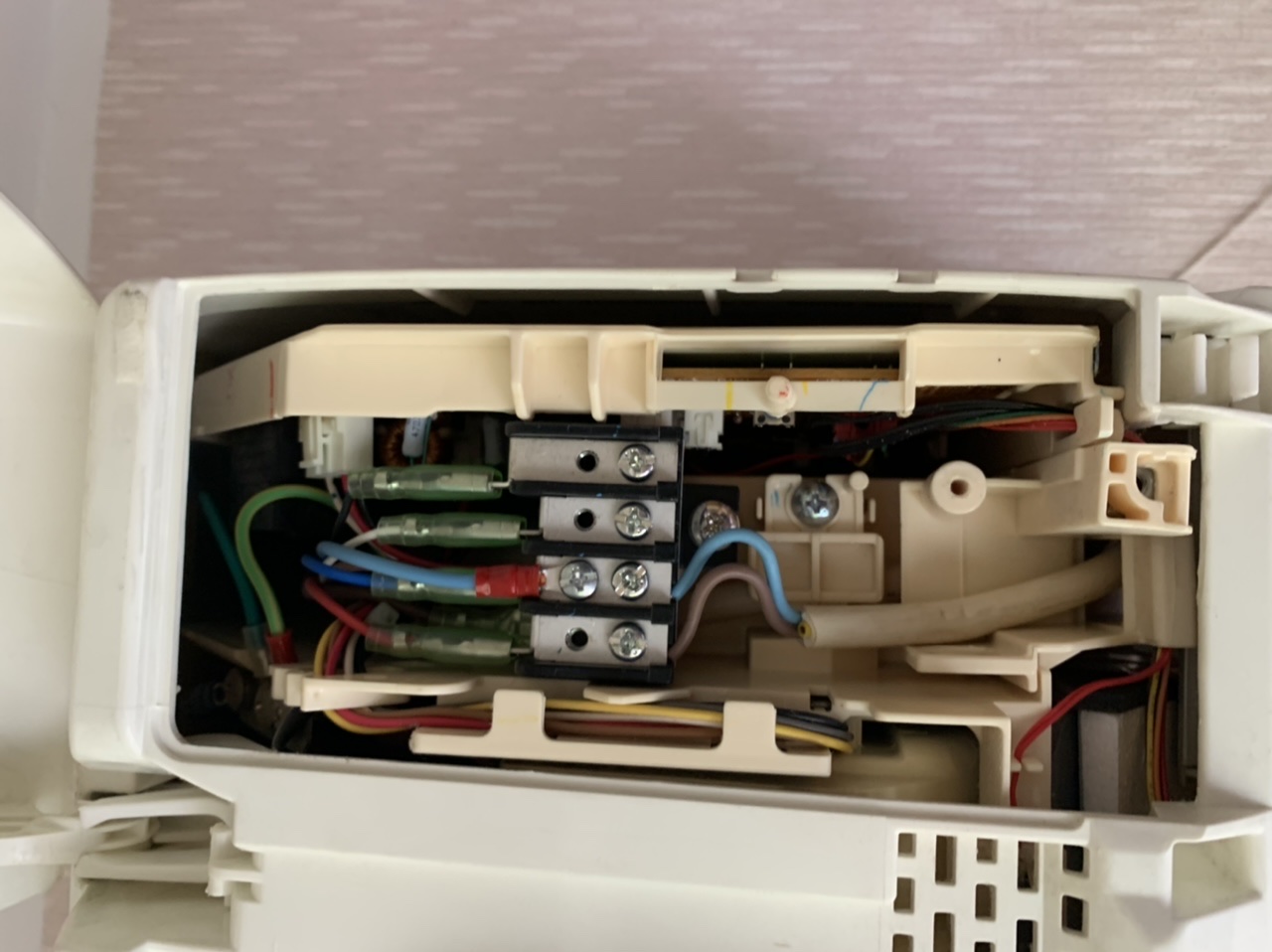

- межблочный кабель подключается к клеммной колодке внутреннего блока согласно электросхеме;
- проверяется надёжность крепления — блок не должен качаться или сдвигаться.
Этап 4. Вакуумирование
После ремонта с пайкой и вскрытием контура вакуумирование обязательно. В систему попал атмосферный воздух с влагой, а для хладагента R410A, использующего синтетическое масло POE, влага критична — она вступает в реакцию с маслом, образуя кислоты, разрушающие компрессор.
Процедура вакуумирования:

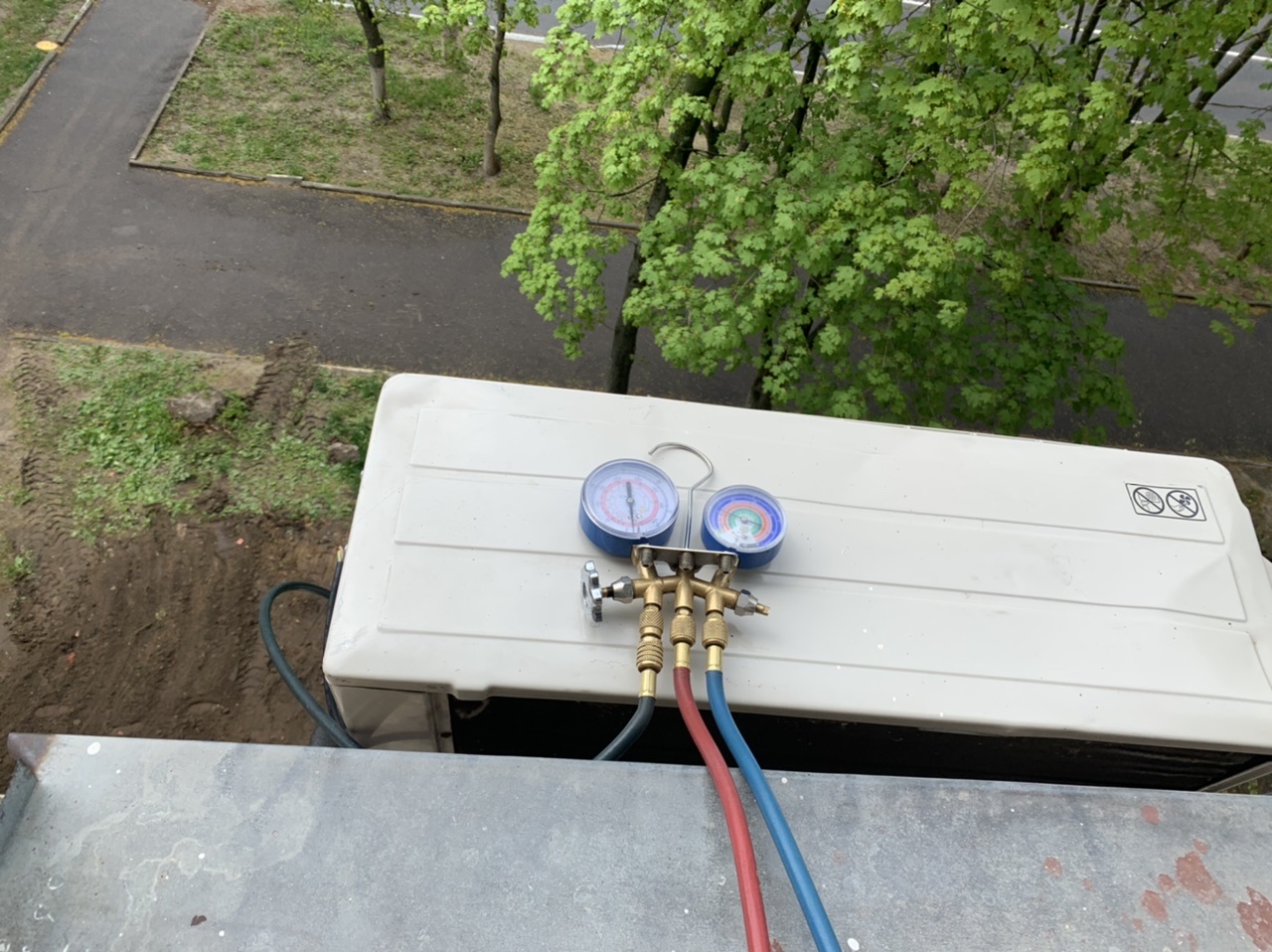

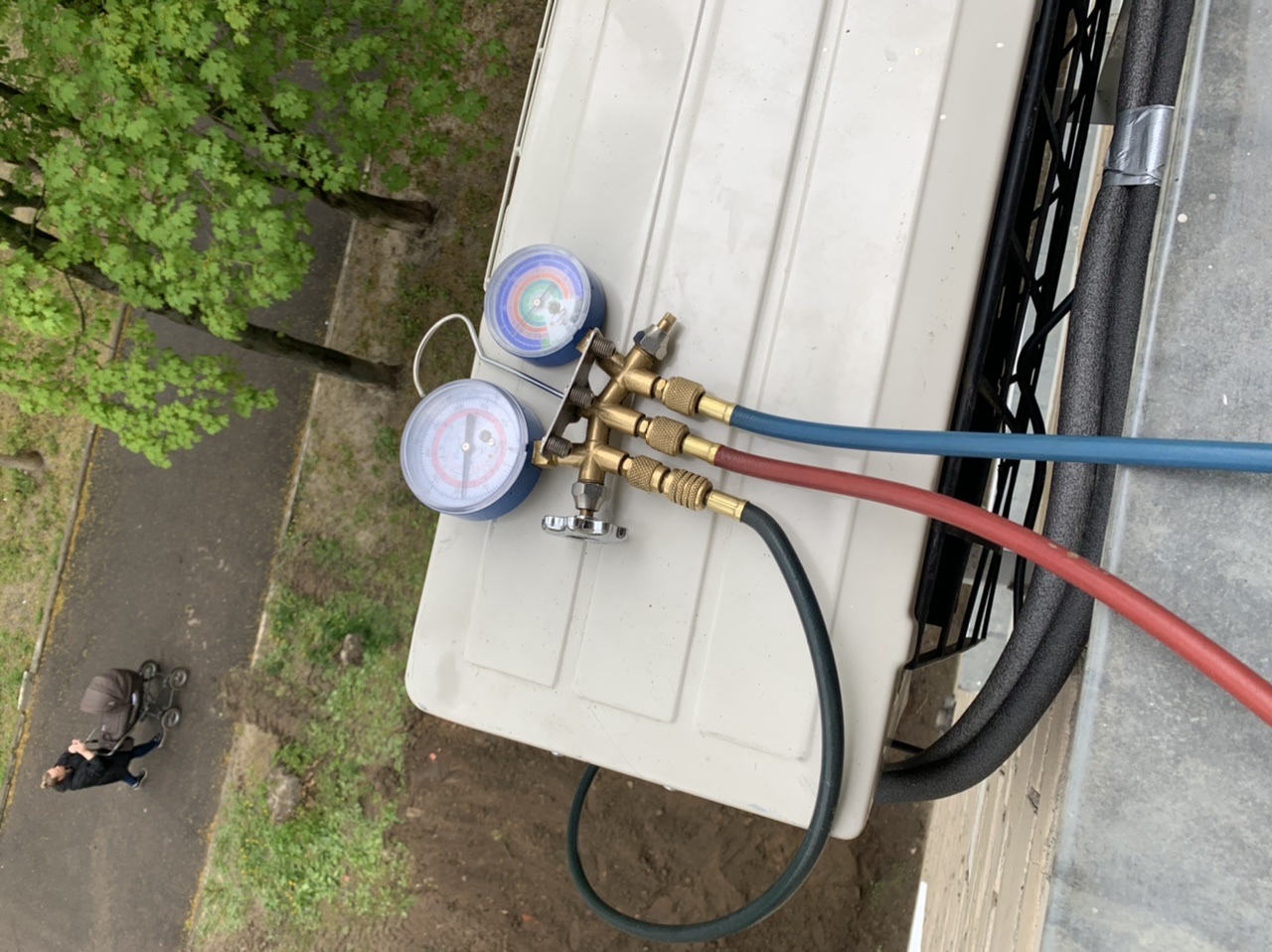

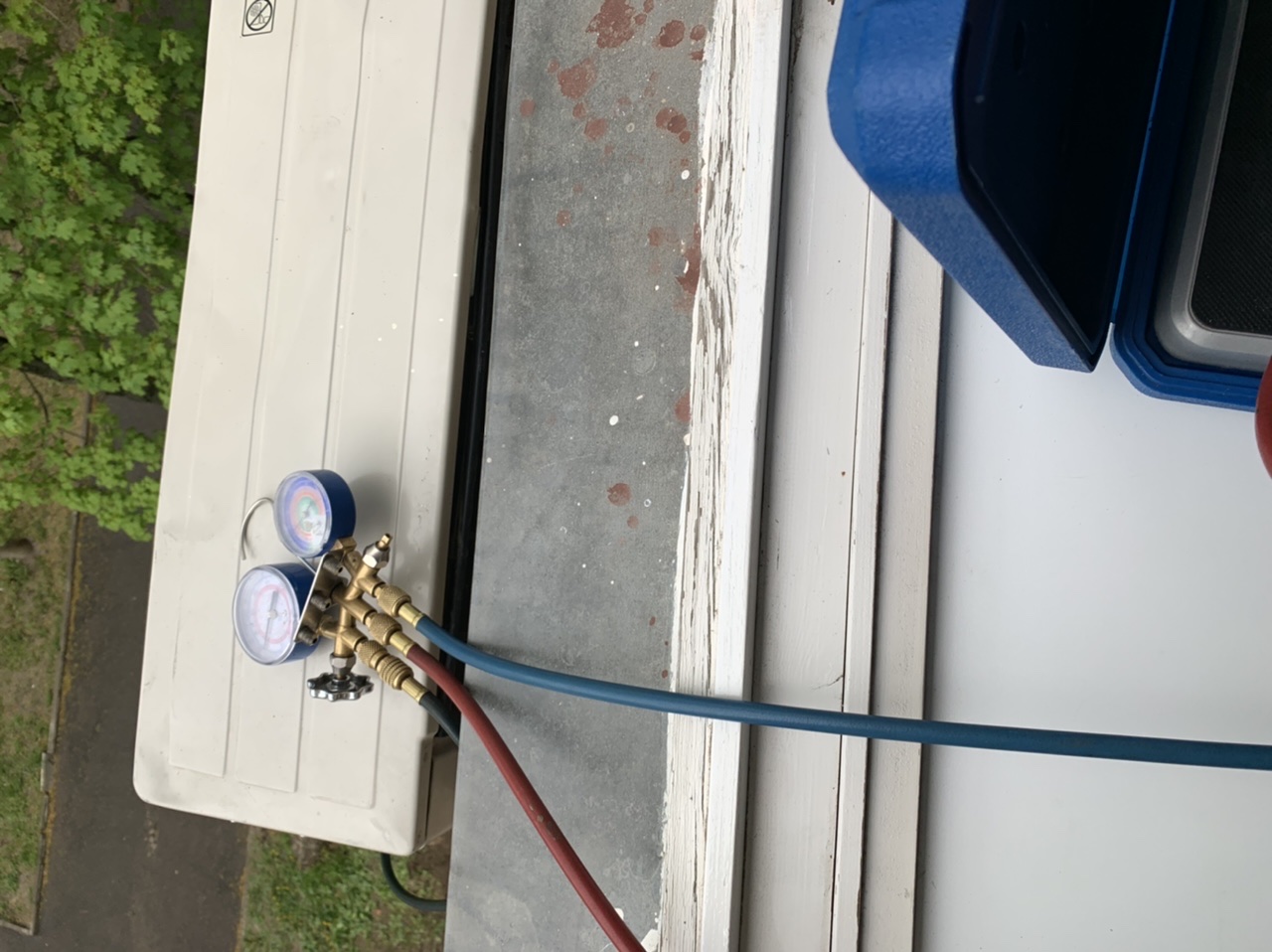

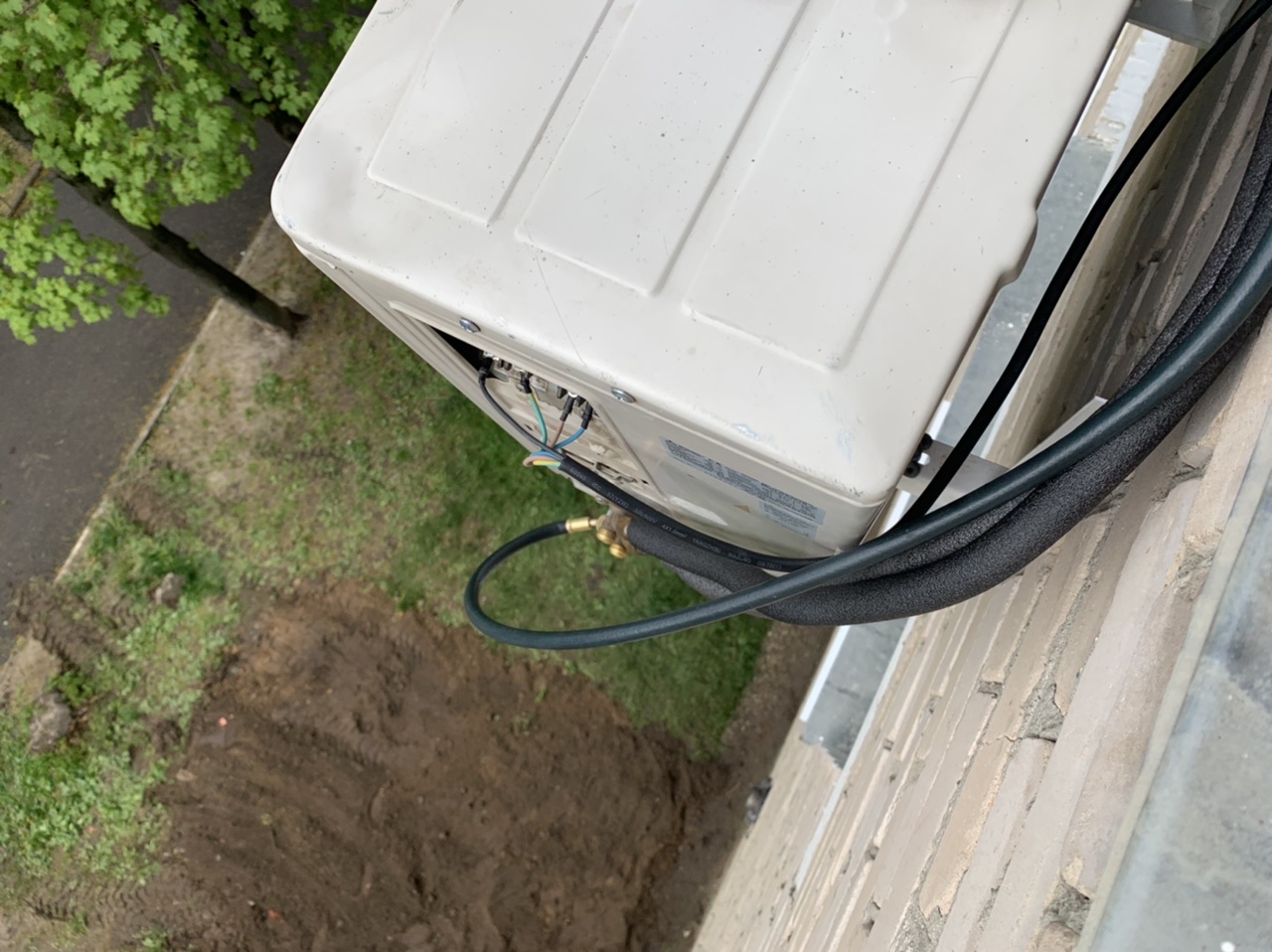

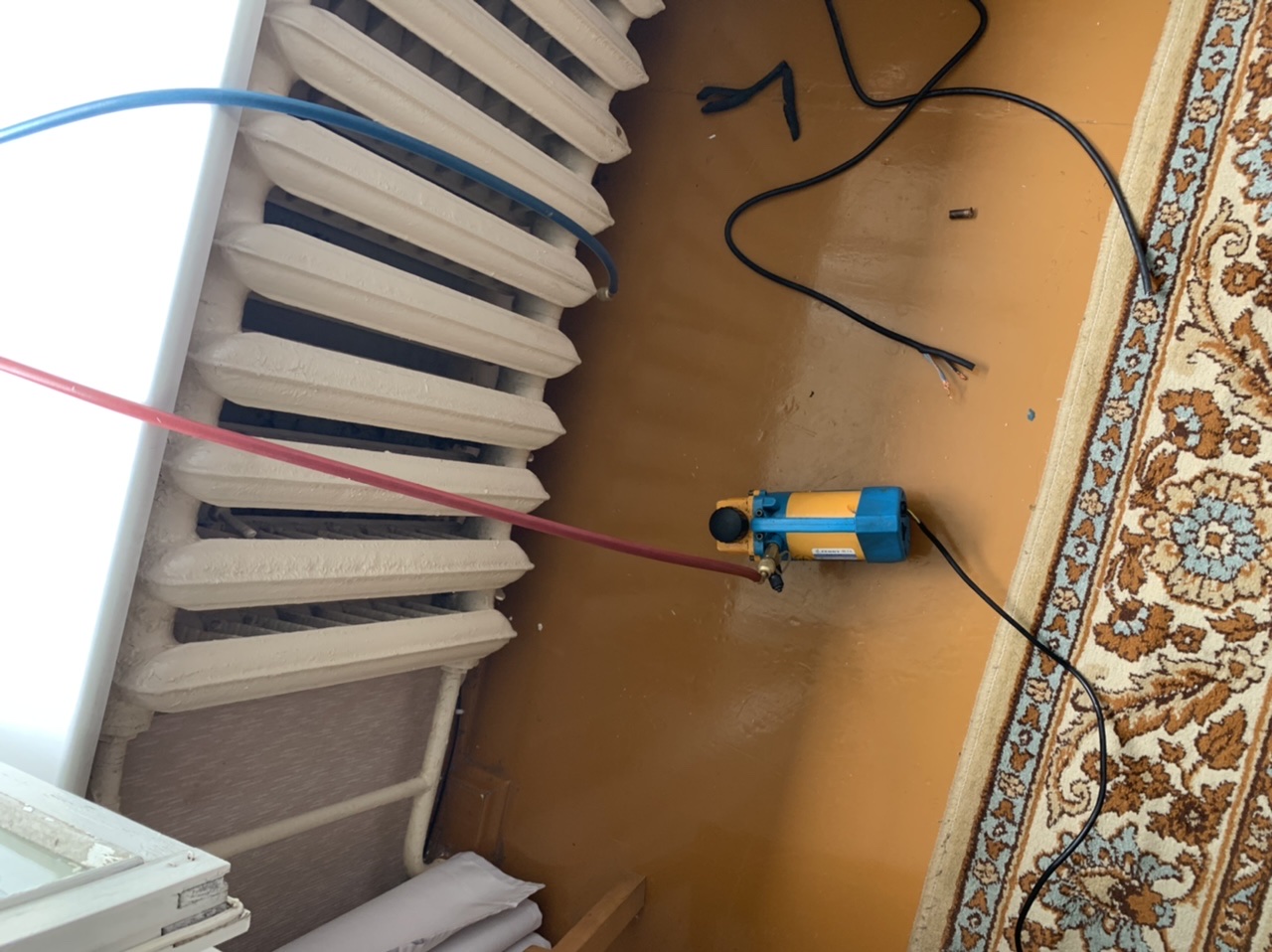

- Вакуумный насос подключается к сервисному порту газового вентиля наружного блока через манометрический коллектор.
- Насос работает 20–30 минут — дольше, чем при стандартном монтаже (15 минут), потому что после ремонта и пайки в системе больше остаточной влаги.

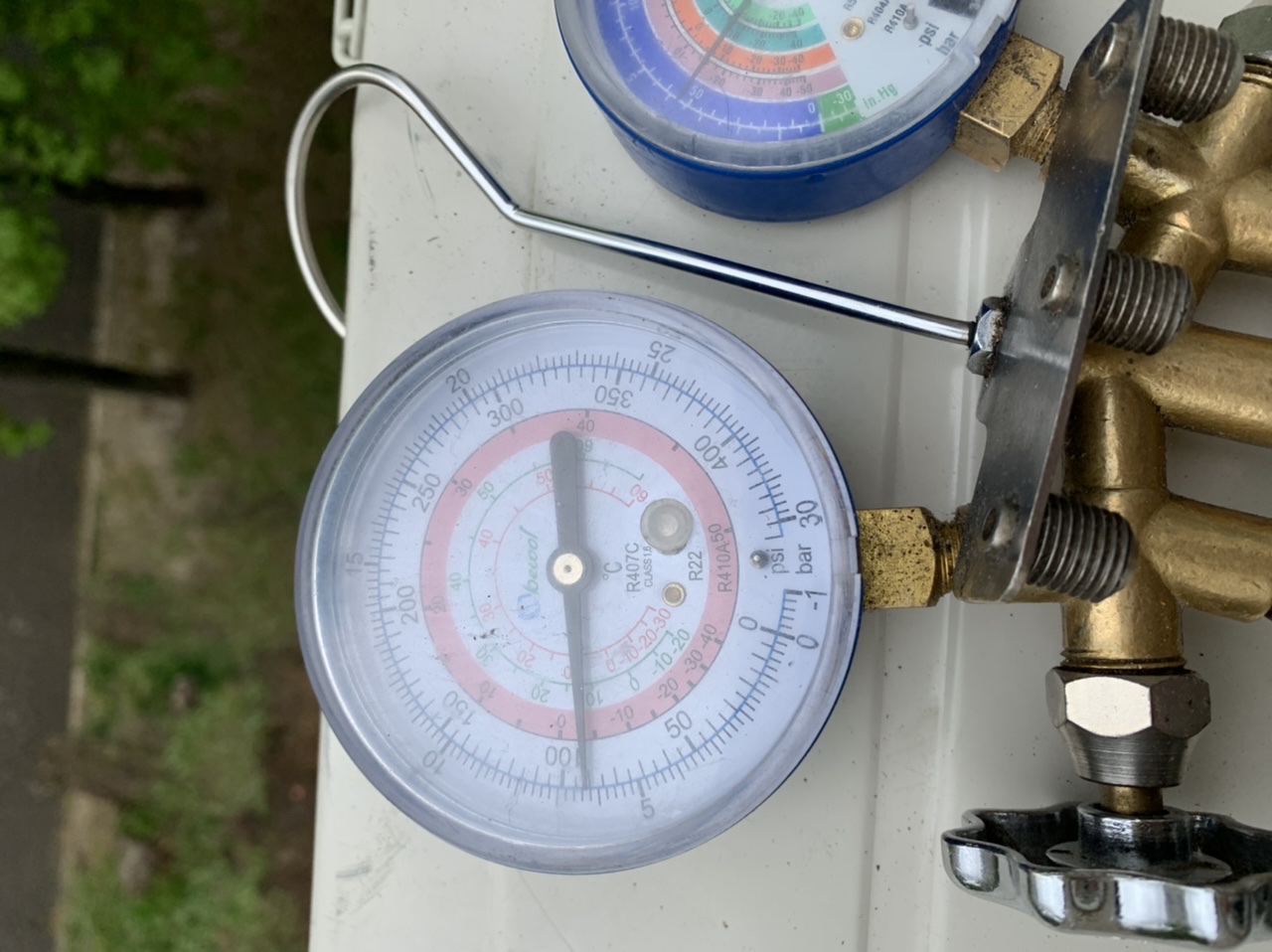

- Контроль герметичности: после отключения насоса стрелка манометра должна оставаться на отметке −1−1 бар в течение 15–20 минут. Если стрелка ползёт вверх — паяное соединение негерметично, нужно искать утечку.
Для проверки качества пайки мастер дополнительно проводит опрессовку азотом: контур заполняется сухим азотом под давлением 28–40 бар и выдерживается 20 минут. Если давление падает — пайка негерметична, перепайка. Только после успешной опрессовки проводится вакуумирование и заправка.
Этап 5. Заправка фреоном R410A по массе
После ремонта с пайкой и вскрытием контура требуется полная заправка фреоном — старый хладагент был выпущен (или ушёл через утечку), а новый нельзя заливать «на глаз» по давлению.
Процедура заправки:

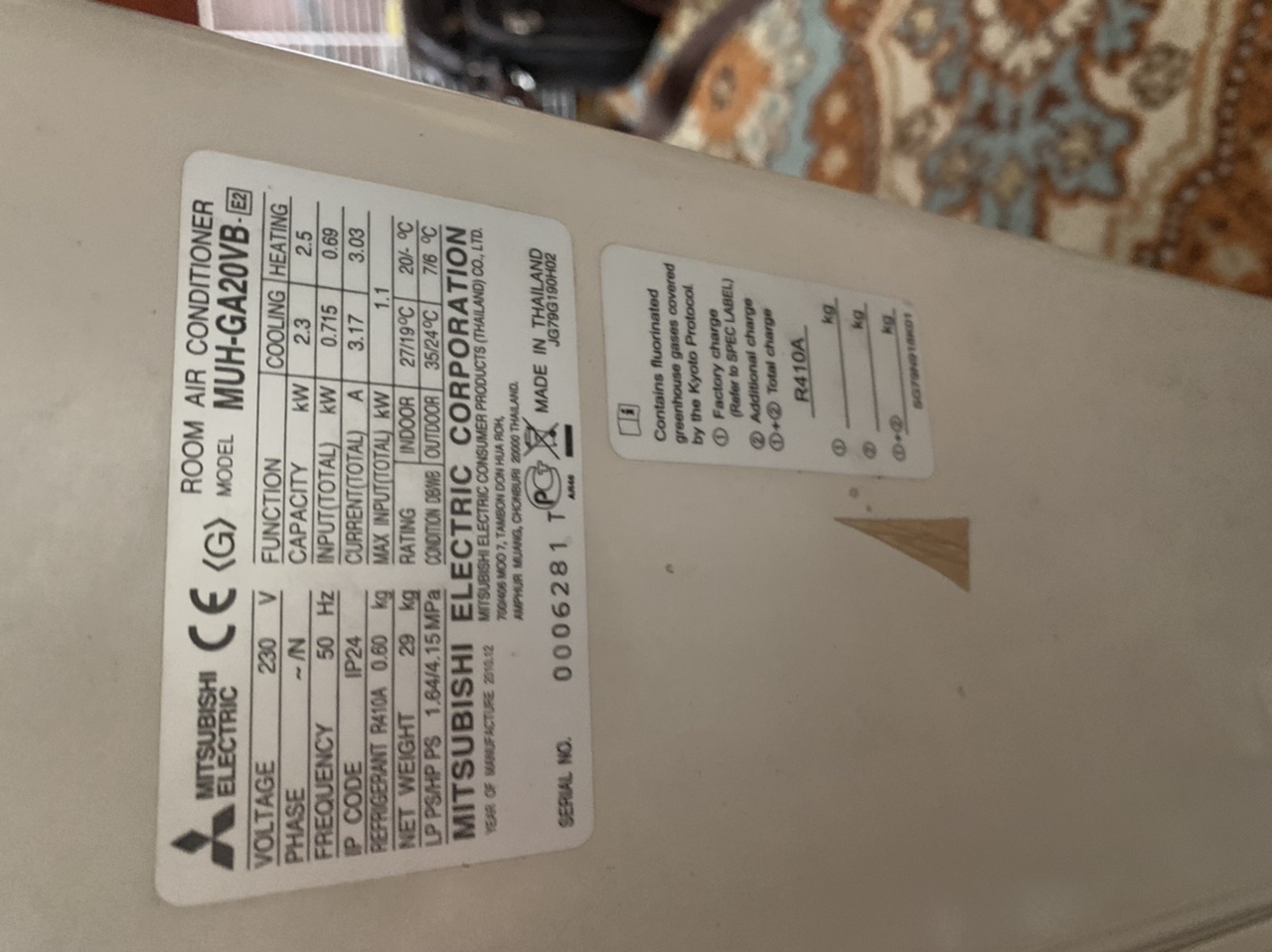

Определение массы заправки — по шильдику на наружном блоке. Для Mitsubishi Electric MUH-GA20VB заводская заправка составляет около 600–800 г R410A (точное значение указано на шильдике конкретного блока).
Расчёт дозаправки за трассу — при длине трассы свыше 5 м добавляется фреон из расчёта, указанного в инструкции (обычно 20–30 г на метр). Для данной модели при трассе до 5 м дозаправка не требуется.

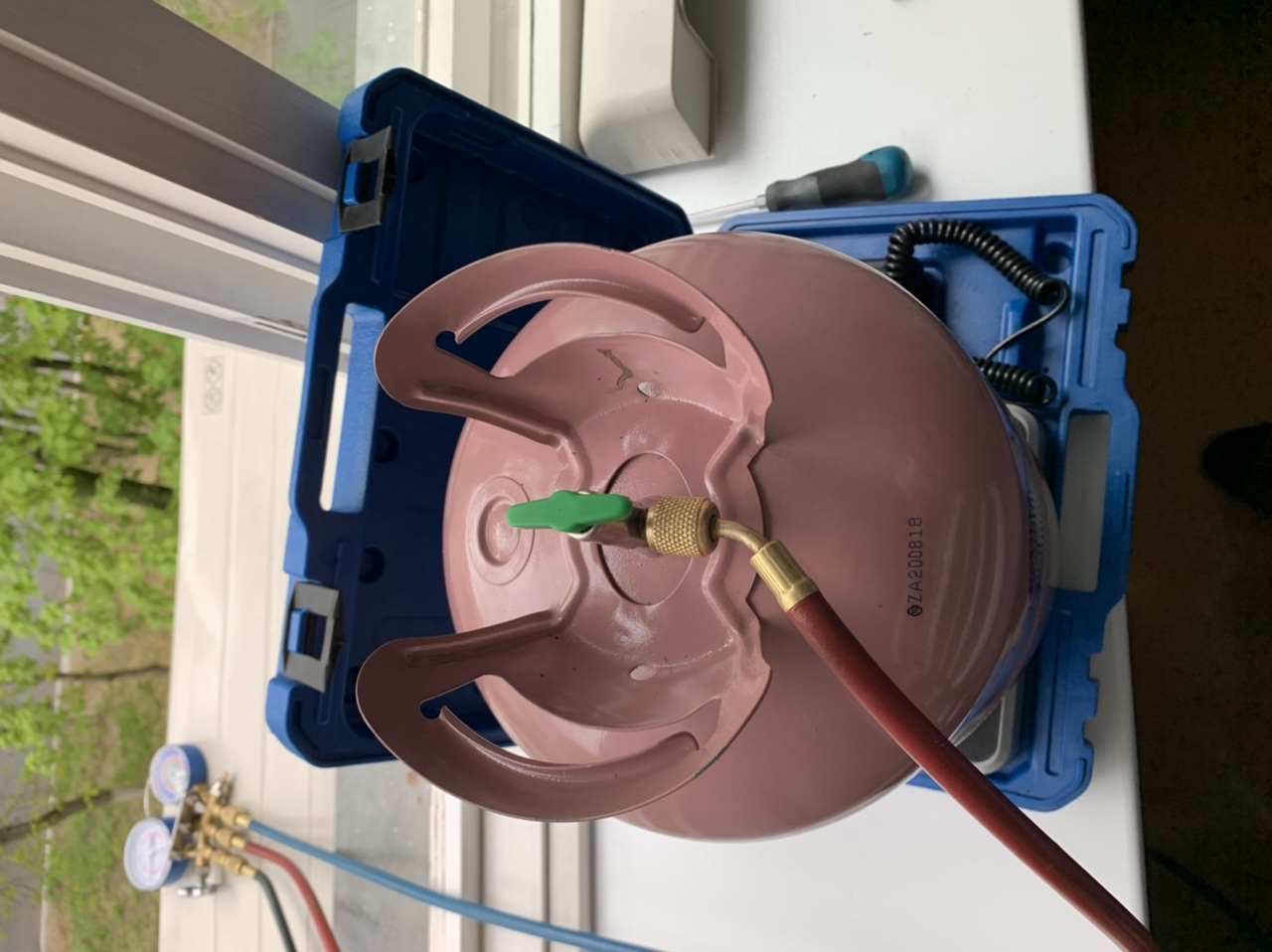

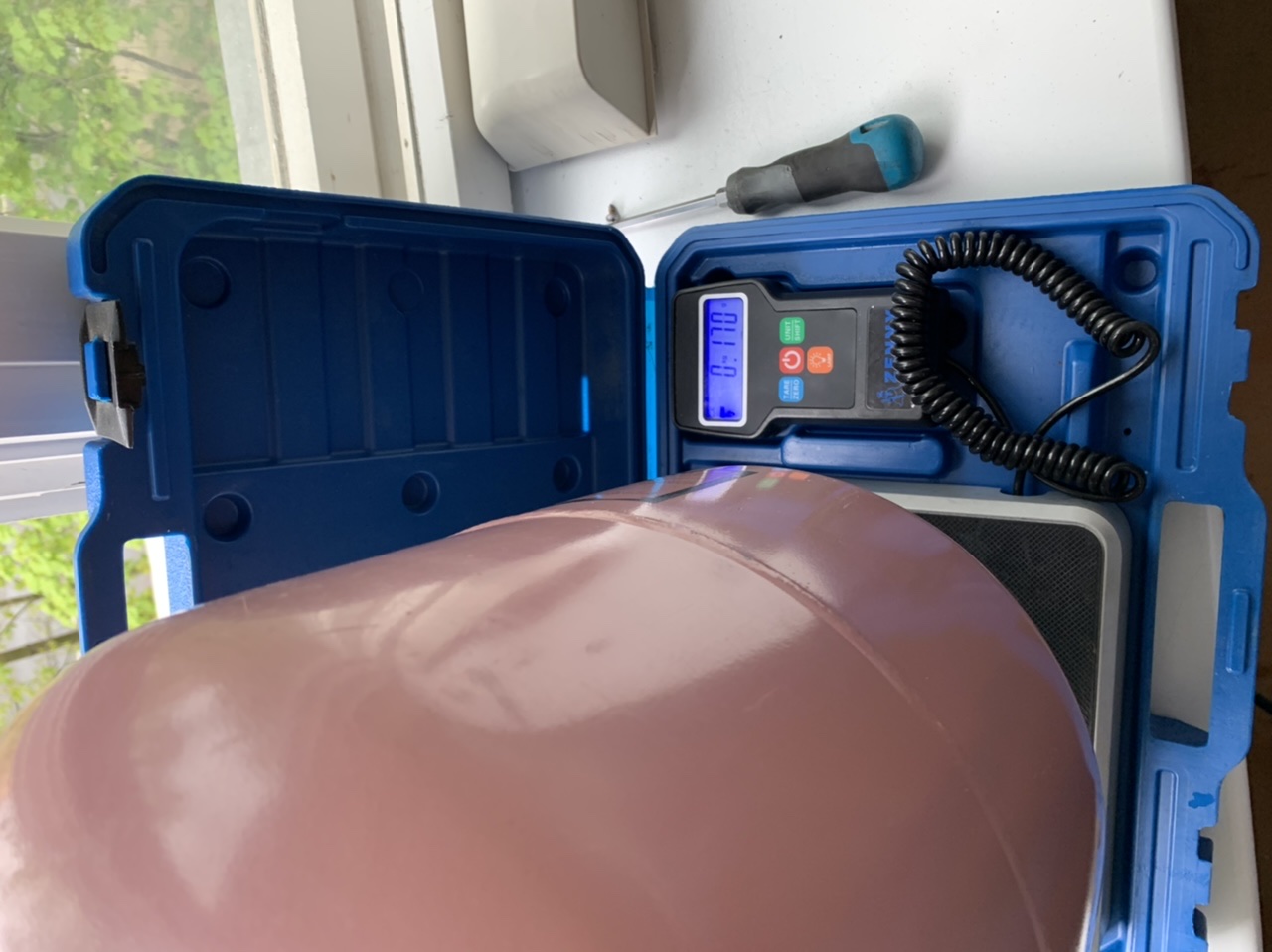

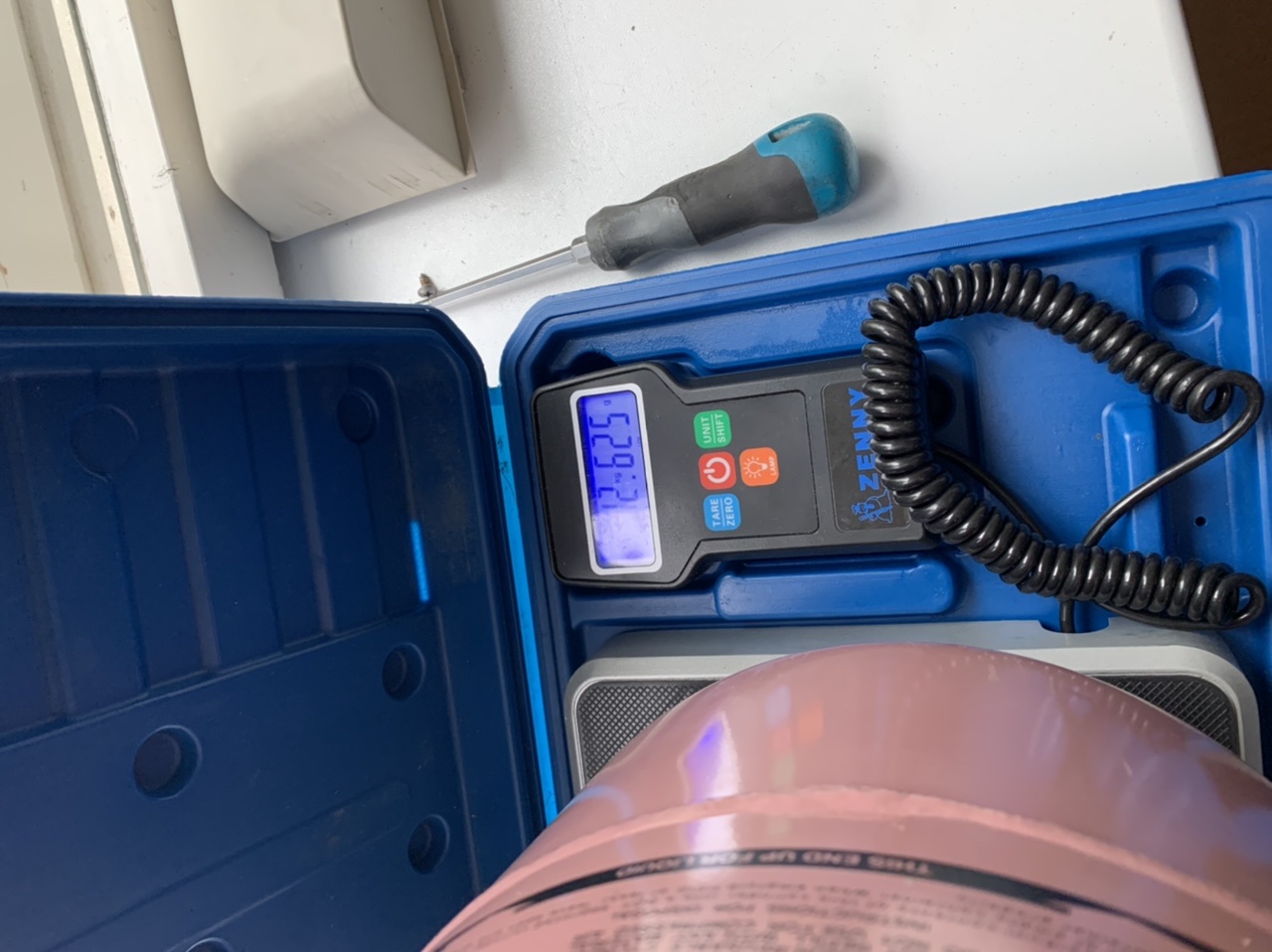

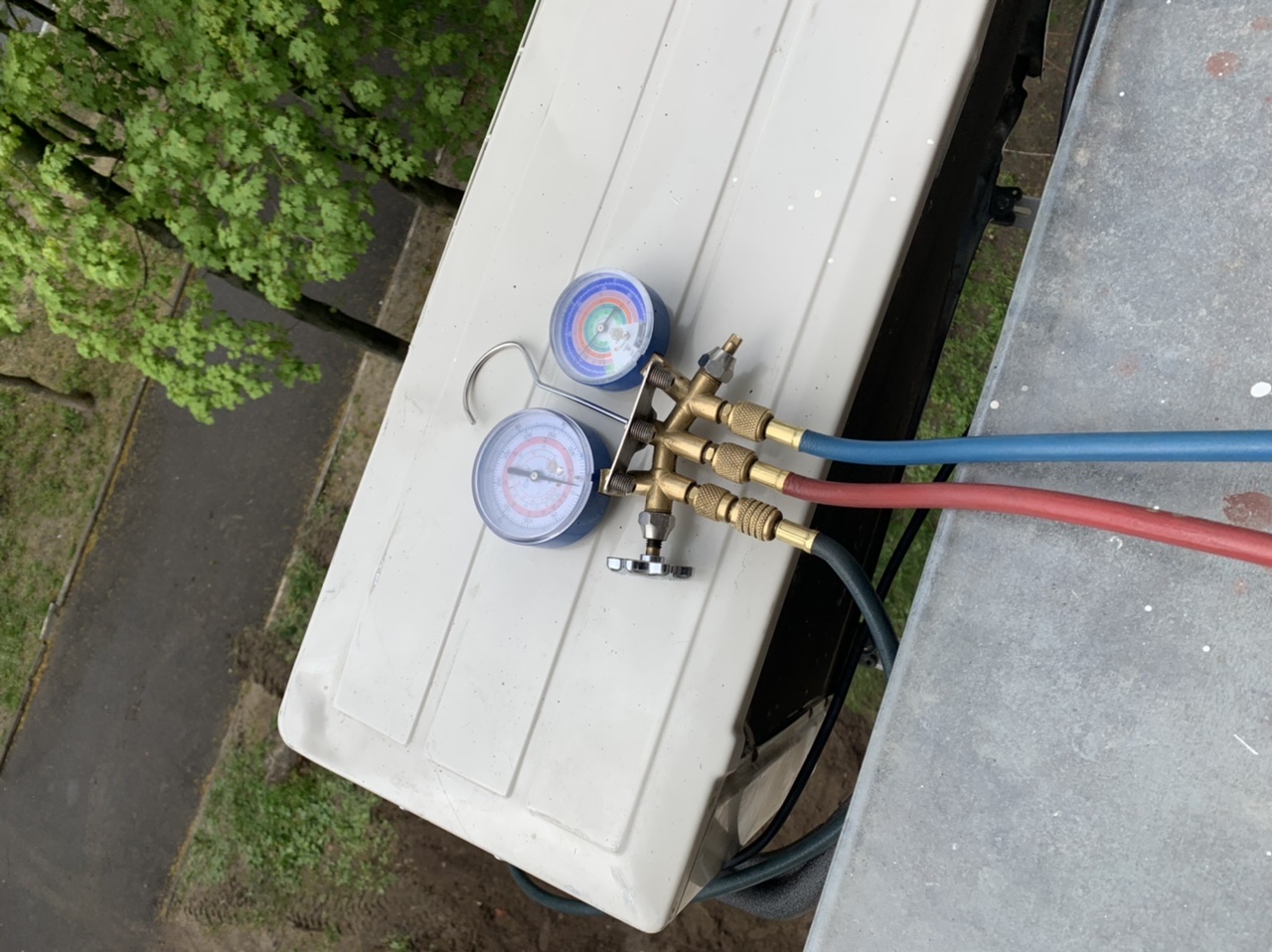

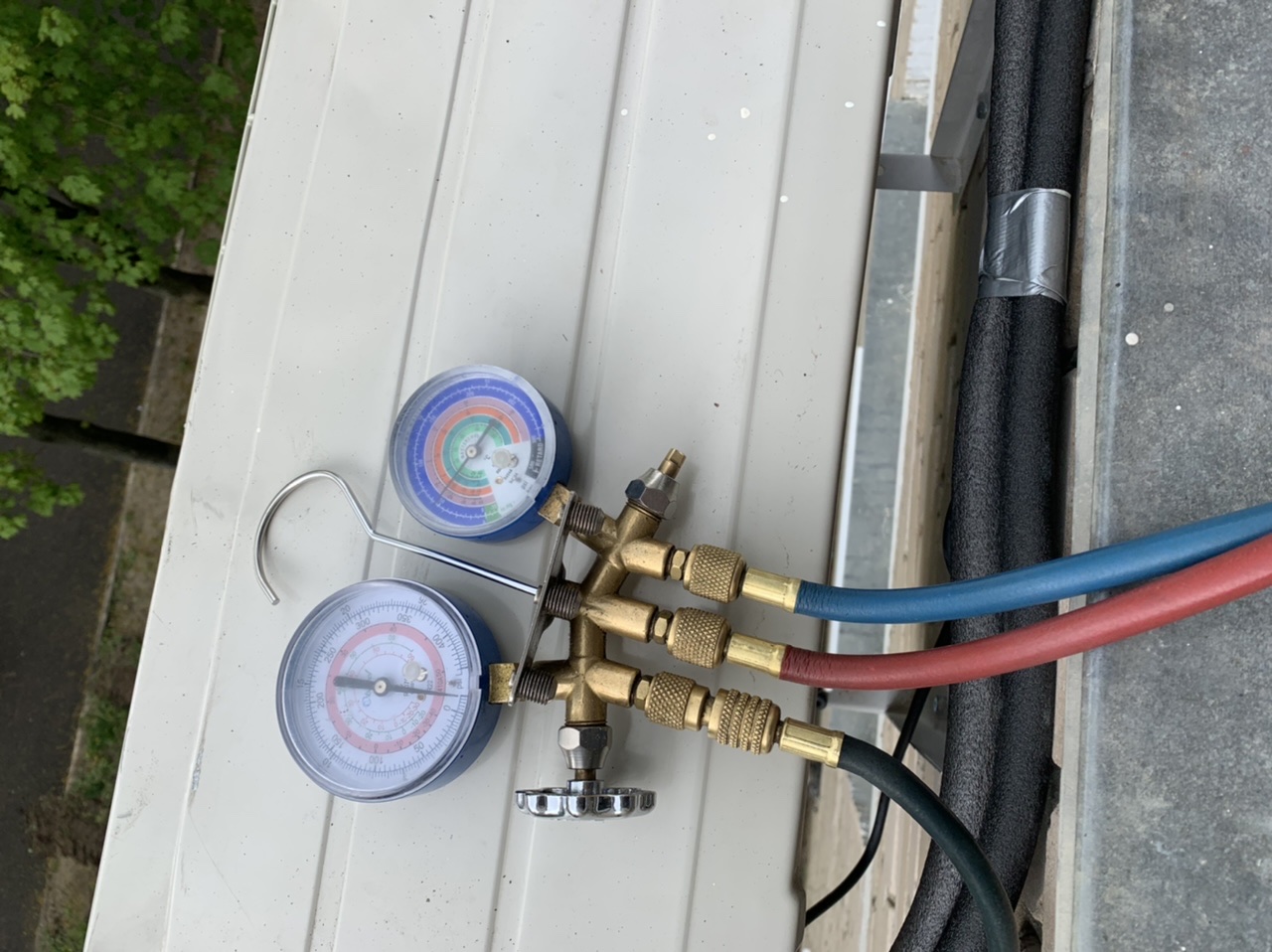

Заправка на электронных весах — баллон с фреоном R410A устанавливается на весы. Мастер записывает начальный вес. Фреон подаётся в контур через манометрический коллектор. После достижения расчётной массы заправка прекращается. Конечный вес баллона фиксируется.
Переворачивание баллона — R410A — это зеотропная смесь (50% R32 + 50% R125), компоненты имеют разные температуры кипения. Для заправки жидкой фазой баллон переворачивается кверху дном. Это исключает фракционирование — изменение состава хладагента при заправке газовой фазой.
Заправка по массе — единственный правильный метод при полной перезаправке. Заправка «на глаз» по давлению без учёта массы ведёт к недозаправке (перегрев компрессора) или перезаправке (гидроудар компрессора). Для R410A отклонение на 50–100 г уже существенно влияет на работу системы.
Этап 6. Тестовый запуск
После заправки открываются сервисные вентили наружного блока. Кондиционер включается в режим охлаждения.
Проверяется:
- отсутствие протечек фреона — течеискателем по всем соединениям, особенно в паяном шве;
- разница температур на входе и выходе внутреннего блока — 8–12 °C;
- рабочее давление манометром — соответствие номинальному для R410A при текущей температуре;
- работа вентилятора наружного блока — новая крыльчатка вращается без биения и вибрации, шум соответствует норме;
- корректность дренажа — конденсат уходит свободно;
- работа во всех режимах — охлаждение, обогрев, вентиляция;
- реакция на команды пульта ДУ — переключение режимов, изменение скорости вентилятора;
- отсутствие кодов ошибок на дисплее внутреннего блока.
Кондиционер должен проработать в режиме охлаждения не менее 20–30 минут. Мастер фиксирует рабочее давление и сравнивает с номинальным.
Сколько времени занимает монтаж и заправка после ремонта
| Этап | Время |
|---|---|
| Замена крыльчатки вентилятора | 30–40 минут |
| Пайка медной трубы (подготовка, пайка, охлаждение) | 30–45 минут |
| Монтаж блоков на место | 30–45 минут |
| Опрессовка азотом | 20 минут |
| Вакуумирование | 20–30 минут |
| Заправка R410A по массе | 15–20 минут |
| Тестовый запуск | 20–30 минут |
| Итого | 3–4 часа |
Типичные неисправности Mitsubishi Electric MUH-GA20VB
Mitsubishi Electric — оборудование премиального уровня с высокой надёжностью, но возраст моделей серии GA20VB (выпускались в 2008–2013 годах) означает, что типичные проблемы связаны с износом:
| Неисправность | Симптом | Причина | Решение |
|---|---|---|---|
| Трещина крыльчатки вентилятора | Вибрация, шум наружного блока | Усталость материала, попадание посторонних предметов | Замена крыльчатки |
| Микротрещина медной трубы | Утечка фреона, не охлаждает | Вибрация, усталость меди | Пайка твёрдым припоем |
| Утечка фреона по вальцовке | Падение давления, иней на трубках | Ослабление гайки, деформация развальцовки | Перенальцовка, дозаправка |
| Износ подшипников двигателя вентилятора | Гул при работе внутреннего блока | Естественный износ | Замена двигателя |
| Загрязнение теплообменника | Снижение производительности | Пыль, пух на ламелях | Чистка мойкой высокого давления |
| Неисправность пускового конденсатора | Компрессор не запускается, гудит | Старение, скачки напряжения | Замена конденсатора |
| Неисправность четырёхходового клапана | Холодит, но не греет | Заклинивание золотника | Замена клапана |
Особенности работы с Mitsubishi Electric
Модели серии GA20VB — это оборудование с японским качеством, но выпущенное более 10 лет назад. При ремонте важно учитывать:
- Оригинальные запчасти — крыльчатка вентилятора, двигатель, плата управления — только оригинальные или подтверждённые аналоги. Неоригинальные детали могут не подойти по крепежу и характеристикам.
- Фреон R410A — модель работает на R410A, который пока доступен, но в перспективе нескольких лет будет заменяться на R32. При ремонте контура и заправке используется только сертифицированный R410A.
- Антиоксидантный фильтр — катехиновый фильтр Mitsubishi Electric не изнашивается (работает как катализатор), но требует периодической промывки. При ремонте фильтр осматривается и промывается.
- Глянцевый корпус — внутренний блок имеет полированную поверхность, которая царапается при неосторожном обращении. Мастер работает в перчатках и использует мягкие инструменты.
- Функция I Feel — датчик температуры в пульте ДУ. После ремонта проверяется корректность работы функции — кондиционер должен поддерживать температуру в зоне нахождения пользователя, а не у стены.
