Монтаж кондиционера newtek nt-65d07

Монтаж кондиционера Newtek NT-65D07

Настенная неинверторная сплит-система Newtek NT-65D07 — модель российского бренда Newtek, собираемая в Китае, рассчитанная на обслуживание помещений площадью до 20–22 м². Мощность охлаждения — 2,16 кВт (7000 BTU), обогрева — 2,2 кВт (7200 BTU). Модель работает на хладагенте R410A с заводской заправкой 550 г, оснащена роторным компрессором GMCC (производства Toshiba), антикоррозийным покрытием теплообменника Gold Fin, антибактериальным фильтром, скрытым LED-дисплеем. Пять скоростей вентилятора, функции iFeel, Hot Start, Auto Defrost, самоочистки, самодиагностики, авторестарта, турбо-режим, ночной режим, режим ECO, таймер 24 часа. Уровень шума внутреннего блока — от 24 дБ, наружного — 49 дБ. Расход воздуха — 480 м³/ч. Класс энергоэффективности — A (EER 3,21 / COP 3,61). Питание — 220–240 В, одна фаза. Производитель даёт гарантию 3 года.

Монтаж сплит-системы Newtek NT-65D07 — ключевой фактор, определяющий срок службы и надёжность кондиционера. Даже качественная техника при неправильной установке теряет производительность, даёт утечки фреона, протекает конденсатом и выходит из строя в первый же сезон. Монтаж включает выбор мест установки блоков, бурение стены, прокладку медной трассы, вальцовку соединений, подключение межблочного кабеля, вакуумирование и тестовый запуск. Все работы выполняются профессиональным инструментом.

Наша компания «МонтажМастер» выполняет монтаж сплит-систем Newtek NT-65D07 в Москве и Московской области — от стандартной установки в один день до сложного монтажа с удлинённой трассой и высотными работами.

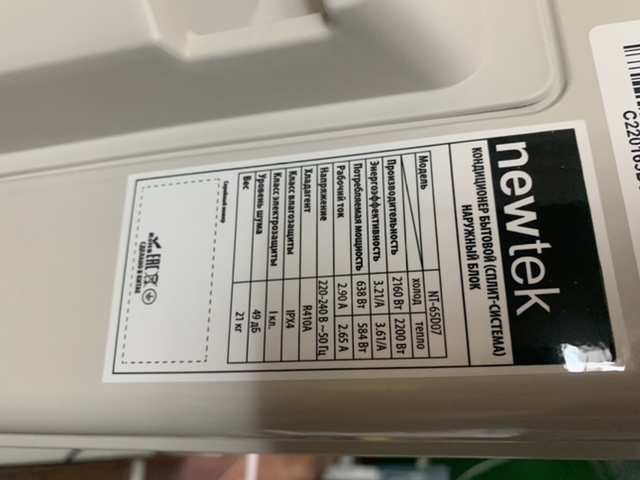

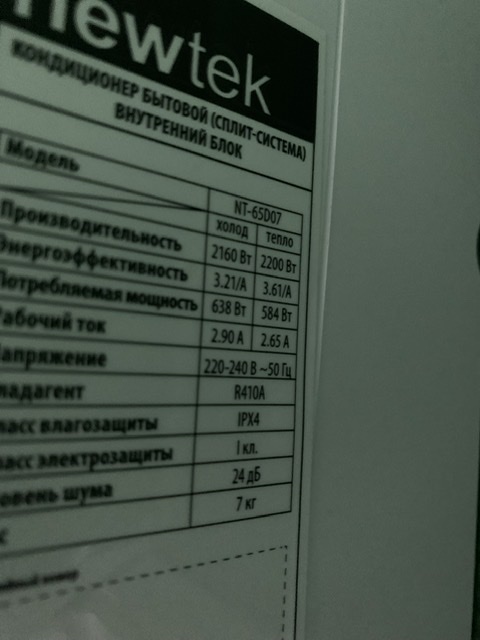

Технические характеристики Newtek NT-65D07

ПараметрЗначение
ТипНастенная неинверторная сплит-система (on/off)
СерияNT-65D
БрендNewtek (Россия)
СборкаКитай
Площадь помещениядо 20–22 м²
Охлаждение2,16 кВт (7000 BTU)
Обогрев2,2 кВт (7200 BTU)
ХладагентR410A
Заводская заправка фреоном550 г
КомпрессорРоторный GMCC (Toshiba), неинверторный
Потребление (охлаждение)0,638 кВт
Потребление (обогрев)0,584 кВт
Номинальный ток2,9 А (охлаждение) / 2,65 А (обогрев)
ЭнергоэффективностьA (EER 3,21 / COP 3,61)
Уровень шума (внутренний)24–36 дБ
Уровень шума (наружный)49 дБ
Расход воздуха480 м³/ч
Внутренний блок720×201×270 мм, 7 кг
Наружный блок635×458×240 мм, 21 кг
Питание220–240 В, 1 фаза, 50 Гц
Диаметр трубжидкость 1/4" (6,35 мм), газ 3/8" (9,52 мм)
Макс. длина трассы15 м
Макс. перепад высот5 м
Рабочая температура (охлаждение)+18…+43 °C
Рабочая температура (обогрев)-7…+24 °C
Антикоррозийное покрытиеGold Fin
ФильтрыПредварительный, антибактериальный
Количество скоростей вентилятора5
ФункцииiFeel, Hot Start, Auto Defrost, самоочистка, самодиагностика, авторестарт, турбо, сон, ECO, таймер 24 ч, Anti-Cold-Air, отключение дисплея
ДренажВывод в две стороны
Класс гидроизоляцииIPX4 / IPX4
Класс электрозащитыI / I
Пульт ДУС LCD-дисплеем
ПроизводствоКитай
Гарантия3 года

Что входит в стандартный монтаж

Стандартный монтаж — наиболее распространённый вариант установки сплит-системы Newtek NT-65D07, при котором трасса между блоками не превышает 3–5 метров, отверстие в стене бурится под наклоном, кабель-канал прокладывается открыто по стене, наружный блок устанавливается на кронштейны на фасаде без высотных работ.

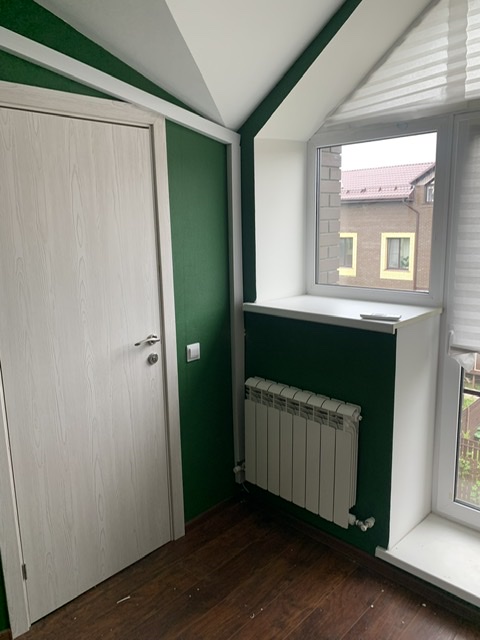

1. Выбор мест установки блоков

Внутренний блок:

  • Высота от пола — не менее 2 м;
  • От потолка — не менее 15 см для свободного забора воздуха;
  • От боковых стен — не менее 10–12 см;
  • Не напротив кровати, дивана или рабочего места — прямой поток холодного воздуха вызывает дискомфорт;
  • Не над источниками тепла (радиаторы, плиты) — восходящие тепловые потоки искажают показания термостата;
  • Не перекрывать зону выдува мебелью или шторами на расстоянии менее 1 м;
  • Стена должна быть прочной — вес внутреннего блока 7 кг, но крепление монтажной пластины должно быть надёжным. При монтаже на гипсокартон — обязательное использование закладных или крепление к металлокаркасу.

Наружный блок:

  • На усиленные кронштейны, зафиксированные в несущей стене анкерными болтами;
  • Доступ свежего воздуха — не в замкнутом пространстве, не за глухим экраном;
  • По возможности в затенённой стороне фасада — прямые солнечные лучи снижают эффективность охлаждения;
  • Минимум вибрации и шума для соседей — использование резиновых виброизоляторов;
  • Доступ для обслуживания — мойки и проверки давления фреона.

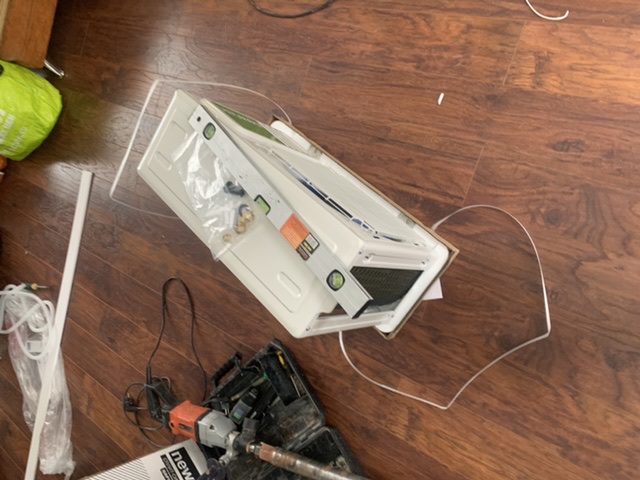

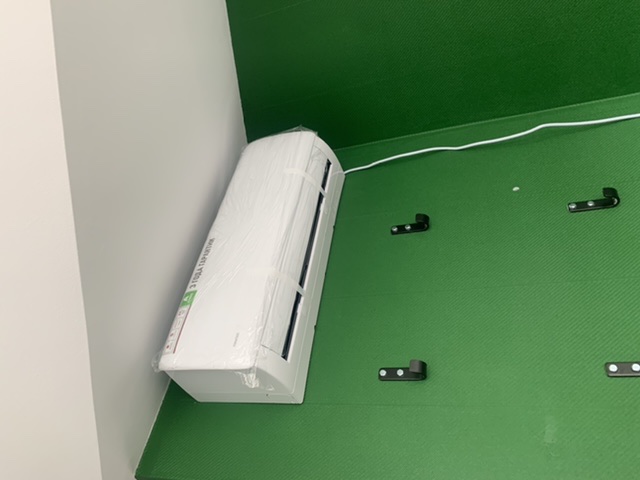

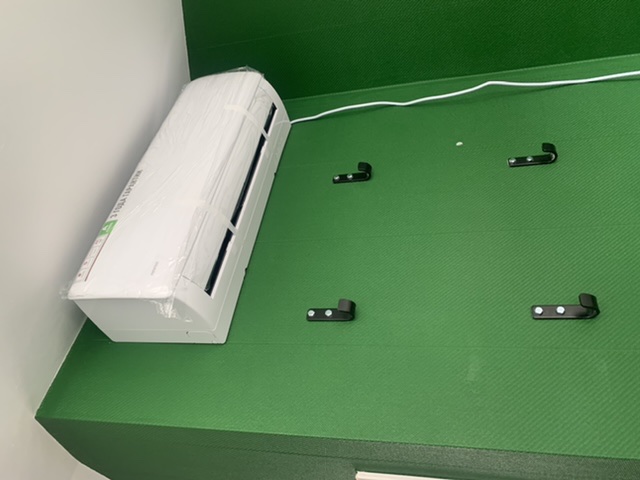

2. Установка монтажной пластины внутреннего блока

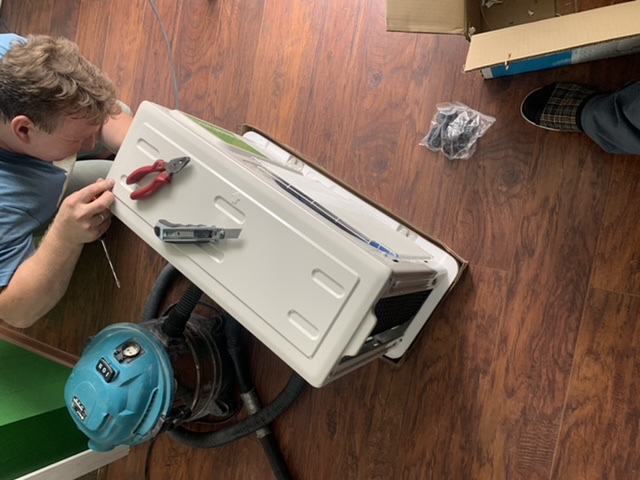

Монтажная пластина (карта) снимается с задней панели внутреннего блока и прикладывается к стене. С помощью строительного уровня выставляется строго горизонтально — даже минимальный перекос нарушает гравитационный отток конденсата, вода скапливается в поддоне, появляется плесень и протечки. После разметки пластина фиксируется дюбелями.

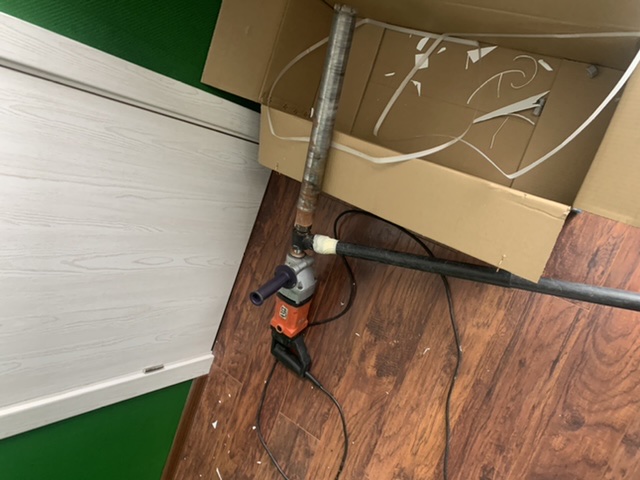

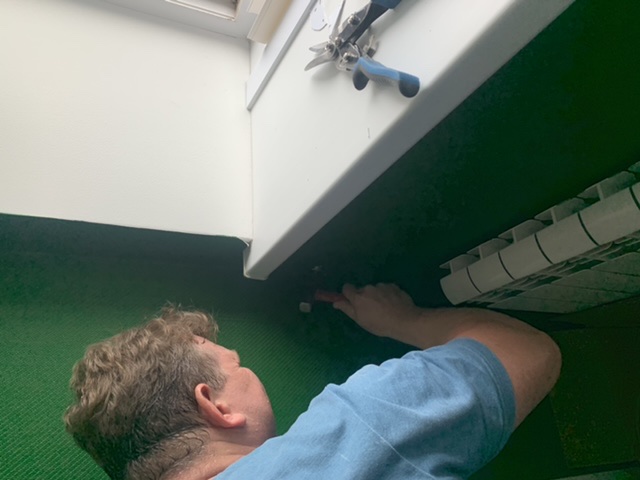

3. Бурение отверстия в стене

Отверстие диаметром 45–55 мм бурится перфоратором под наклоном вниз в сторону улицы (3–5 градусов). Наклон обеспечивает самотёк конденсата по дренажному шлангу. В готовое отверстие вставляется защитная гильза — отрезок пластиковой трубы, предохраняющий изоляцию медных трубок и кабели от повреждения об острые края бетона или кирпича.

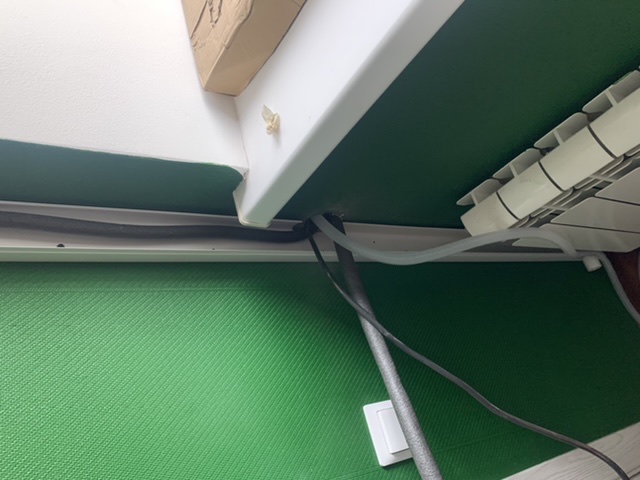

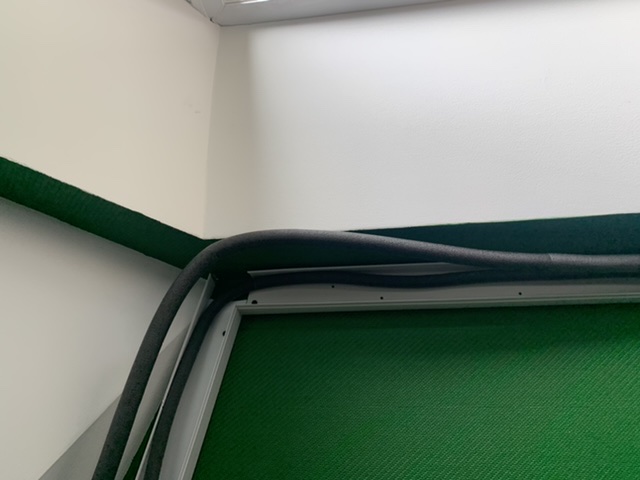

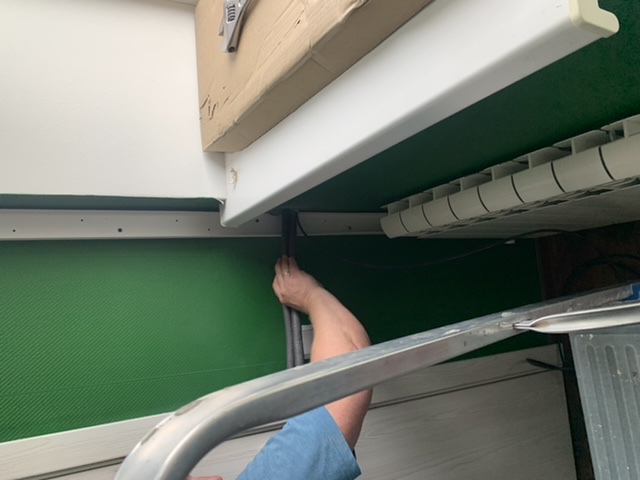

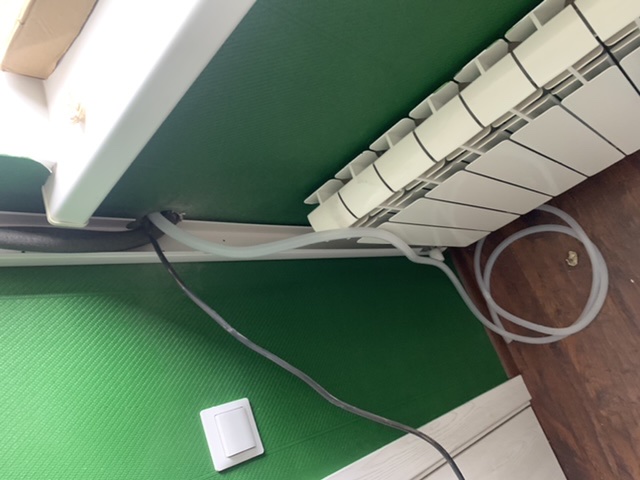

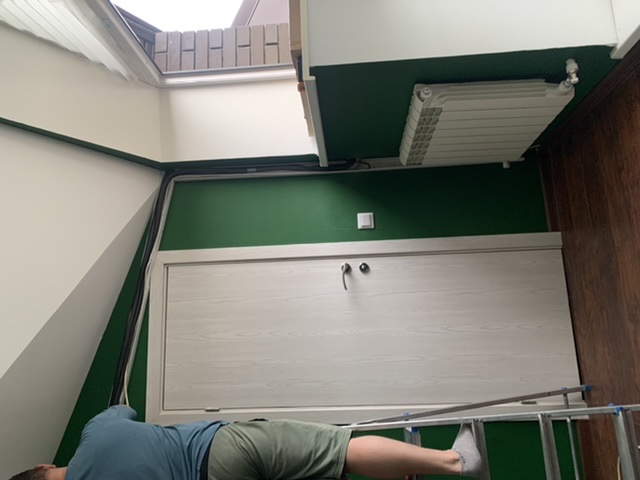

4. Прокладка медной трассы

Межблочная трасса состоит из двух медных трубок (жидкостной 1/4" и газовой 3/8"), межблочного электрического кабеля и дренажного шланга.

  • Резка труб — труборезом, не ножовкой. Медная стружка, попавшая внутрь контура, забьёт капиллярную трубку и выведет компрессор из строя.
  • Зачистка (римминг) — края труб обрабатываются риммером для удаления заусенцев.

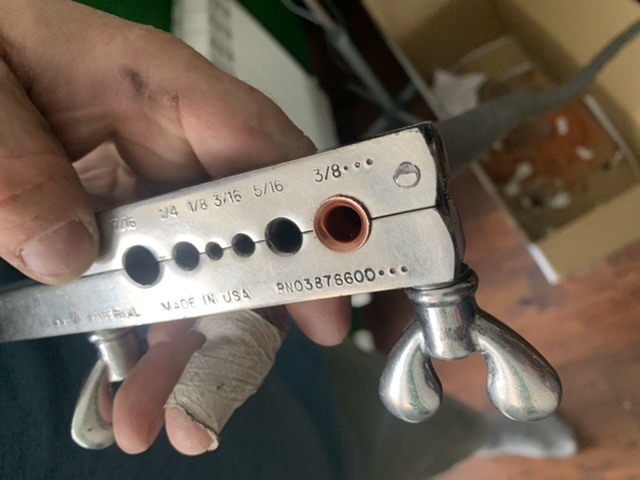

  • Вальцовка — на концы труб накатываются гайки, развальцовываются эксцентриковым вальцовочным набором. Качество вальцовки определяет герметичность соединения.
  • Теплоизоляция — на каждую трубку надевается утеплитель (флекс) для предотвращения конденсации и потери холода.
  • Сборка в жгут — трубки, кабель и дренажный шланг связываются вместе виниловой лентой.

Для Newtek NT-65D07 используется медная трубка диаметром 1/4" (6,35 мм) для жидкостной линии и 3/8" (9,52 мм) для газовой линии. msk.lengas.ru +1

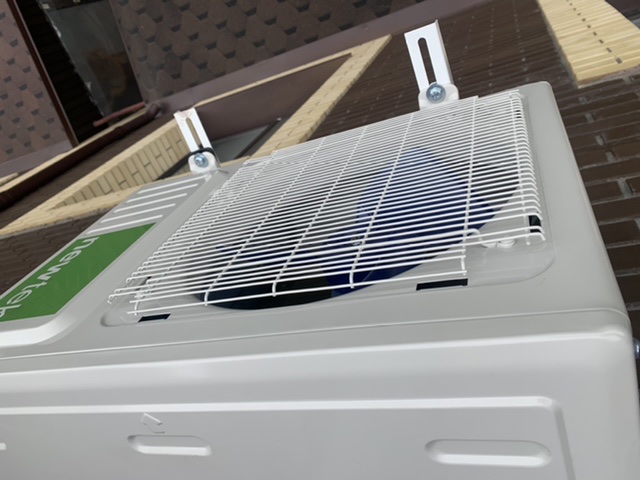

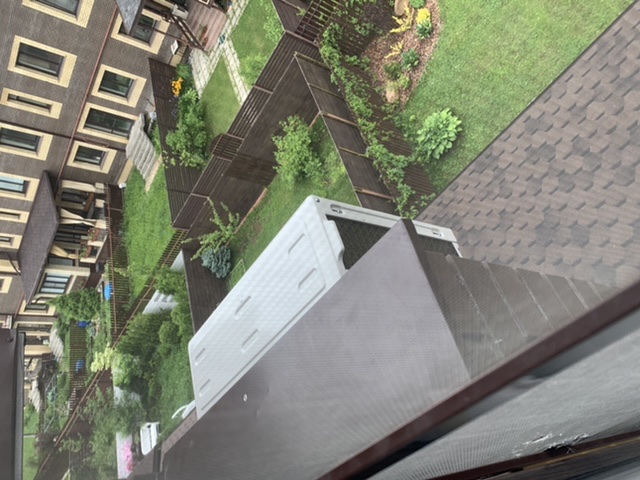

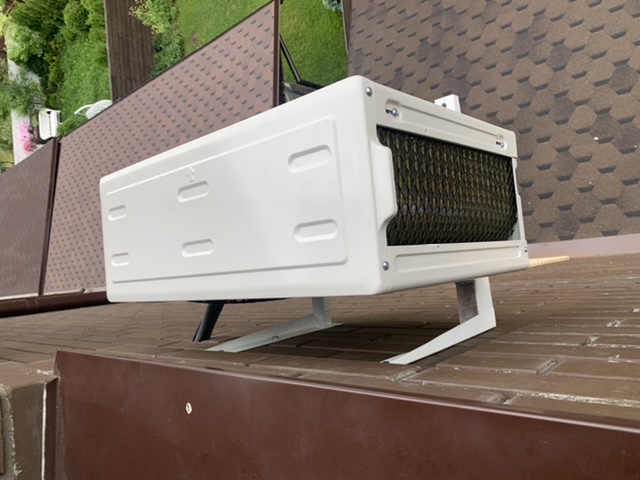

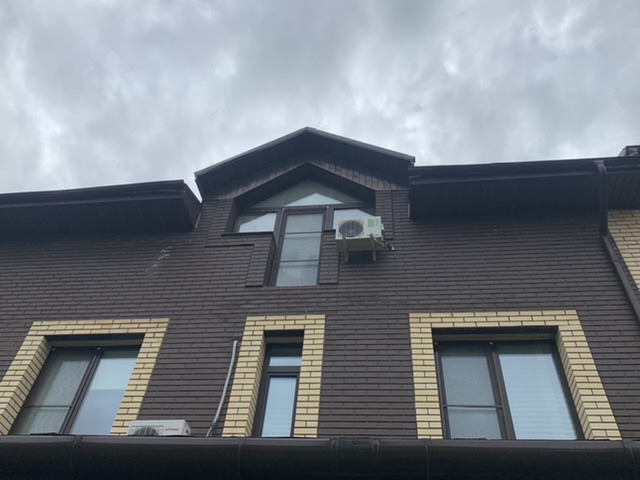

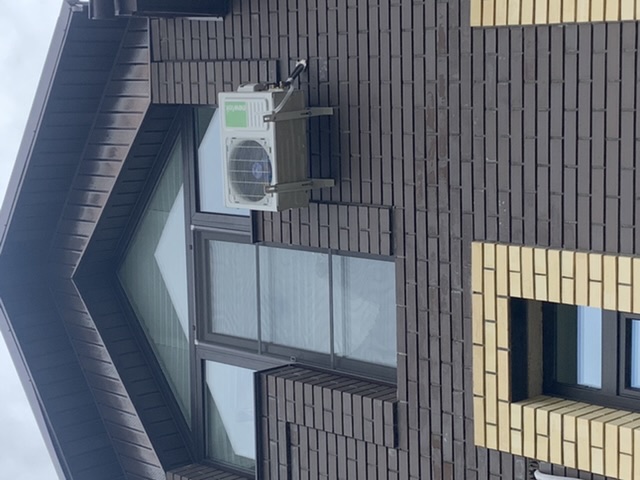

5. Установка наружного блока

На фасаде устанавливаются усиленные кронштейны, выровненные по уровню. Кронштейны крепятся к несущей стене анкерными болтами. Наружный блок (635×458×240 мм, 21 кг) закрепляется на кронштейнах болтами через виброизоляторы. Блок должен быть надёжно зафиксирован — при работе компрессора возникает вибрация.

При установке на балконе, лоджии или техэтаже — без высотных работ. При установке на фасаде выше второго этажа — привлечение промышленного альпиниста.

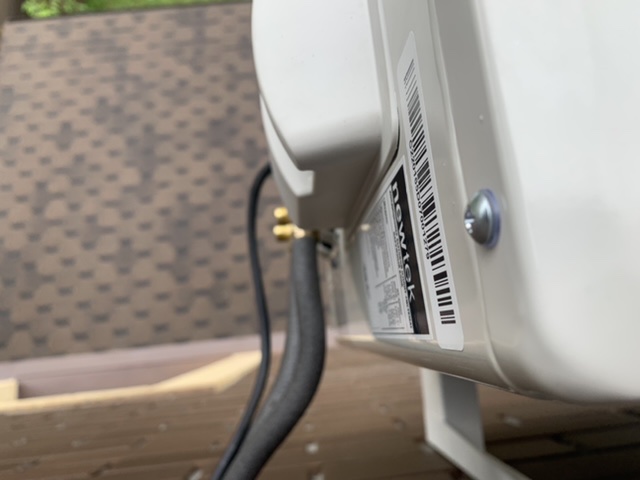

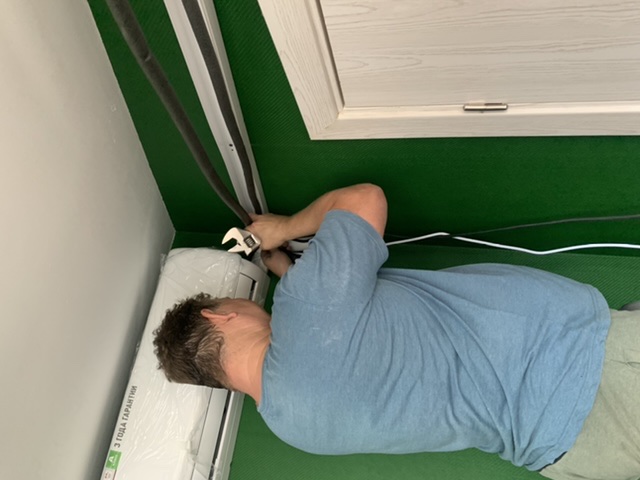

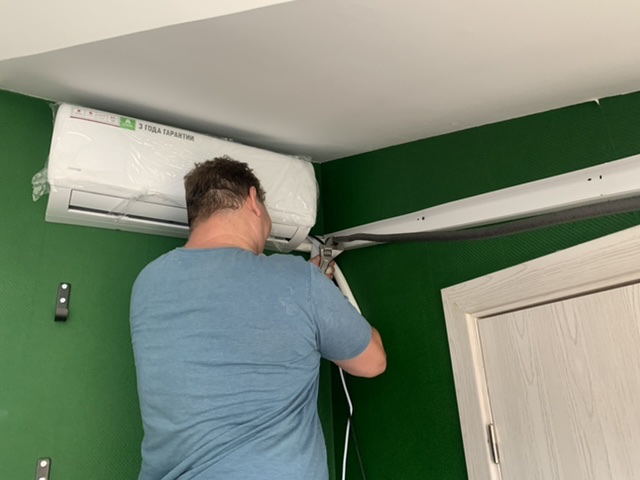

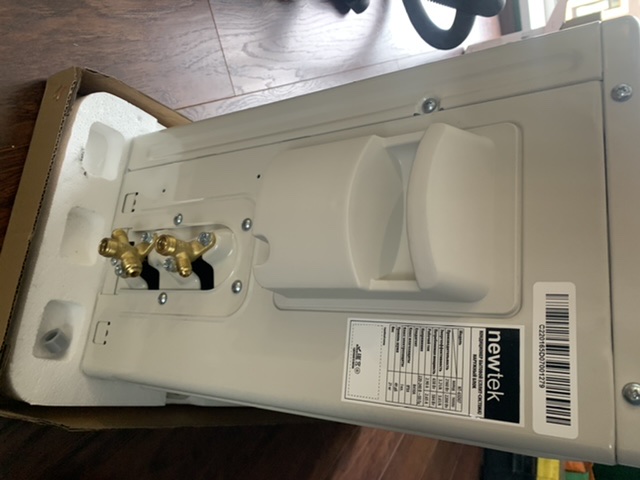

6. Подключение трассы к блокам

Трубы трассы аккуратно выгибаются трубогибом (во избежание заломов) и подводятся к сервисным портам наружного блока. Гайки накручиваются сначала от руки, затем дотягиваются динамометрическим ключом. Для Newtek NT-65D07 рекомендованное усилие затяжки:

Диаметр трубкиУсилие затяжки
1/4" (6,35 мм)15–20 Нм
3/8" (9,52 мм)30–40 Нм

Межблочный кабель подключается к клеммным колодкам внутреннего и наружного блоков по схеме из инструкции. Дренажный шланг подключается к поддону внутреннего блока и выводится на улицу или в канализацию с уклоном вниз.

7. Вакуумирование

Вакуумирование — обязательный этап монтажа. Вакуумный насос откачивает воздух и влагу из медного контура. Влажный воздух, оставшийся внутри, разрушает компрессор — вода реагирует с хладагентом R410A, образуя кислоты, которые разъедают обмотки двигателя.

Для трассы до 5 м вакуумирование проводится не менее 15 минут. Остаточное давление — не выше 500 Па. После вакуумирования система выдерживается под вакуумом 10–15 минут — если давление не растёт, утечек нет.

8. Открытие кранов и выпуск хладагента

После проверки герметичности открываются сервисные вентили наружного блока — заводская заправка фреона R410A (550 г) поступает в систему. Для трассы до 5 м заводская заправка достаточна, дополнительная дозаправка не требуется.

При удлинённой трассе (свыше 5 м) может потребоваться дозаправка фреоном из расчёта примерно 15–20 г/м сверх стандартной длины (обычно 3–5 м).

9. Тестовый запуск

Кондиционер включается в режиме охлаждения на максимальную мощность. Мастер проверяет:

  • Разницу температур на входе и выходе внутреннего блока — должна составлять 8–12 °C;
  • Отсутствие утечек фреона по соединениям — электронным течеискателем или мыльным раствором;
  • Работу дренажа — вода должна свободно вытекать из шланга на улицу;
  • Работу жалюзи — свободный ход, регулировка направления потока;
  • Все скорости вентилятора (5 скоростей);
  • Функции: турбо, ночной режим, ECO, таймер, авторестарт, Hot Start, iFeel, самодиагностика;
  • Уровень шума — отсутствие посторонних звуков, вибраций, треска.

10. Оформление

После завершения монтажа мастер оформляет акт выполненных работ и гарантийный талон. Гарантия на монтаж — от 1 года. Пользователю выдаётся инструкция по эксплуатации и рекомендации по уходу.

Стоимость монтажа Newtek NT-65D07

Цены по московскому рынку на сентябрь 2026 года:

УслугаСтоимость
Стандартный монтаж (трасса до 3 м)от 3 500 ₽
Стандартный монтаж (трасса до 5 м)от 4 500 ₽
Премиум-монтаж (толстостенная медь, кабель ГОСТ, дизайнерский кабель-канал)от 6 500 ₽
Дополнительный метр трассыот 800 ₽ / м
Бурение дополнительного отверстияот 800 ₽
Удлинение межблочного кабеляот 300 ₽ / м
Демонтаж старого кондиционераот 1 500 ₽
Дозаправка фреоном R410A (при удлинённой трассе)от 1 800 ₽ + фреон
Монтаж наружного блока на балконе/лоджиивходит в стоимость
Промышленный альпинист (фасад выше 2 этажа)от 5 500 ₽
Установка кронштейнов на фасадот 1 500 ₽
Прокладка кабель-канала (открытая проводка)от 300 ₽ / м
Штробление стены под трассуот 500 ₽ / м
Установка защитного козырька на наружный блокот 1 500 ₽ + козырёк

Что входит в стоимость стандартного монтажа

Материал / работаВключено
Медная трасса до 3–5 м (1/4" + 3/8")да
Теплоизоляция для медных труб (флекс)да
Межблочный кабель до 5 мда
Дренажный шланг до 5 мда
Кабель-канал (электротехнический) до 5 мда
Кронштейны для наружного блокада
Анкерные болты, дюбели, крепёжда
Бурение одного отверстия в стенеда
Вальцовка соединенийда
Вакуумированиеда
Тестовый запуск и проверкада

Варианты монтажа

Стандартный монтаж

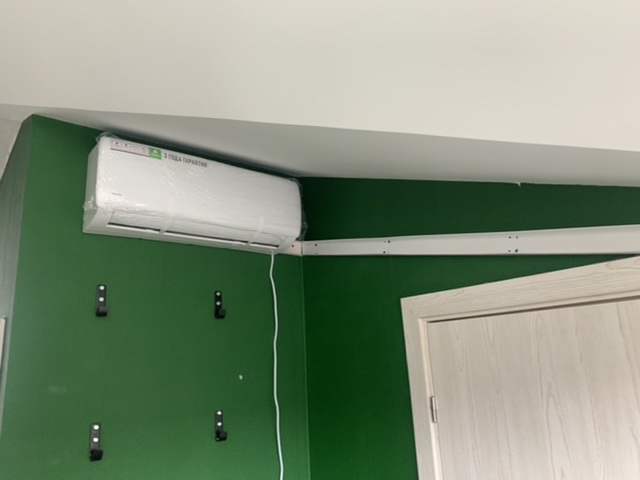

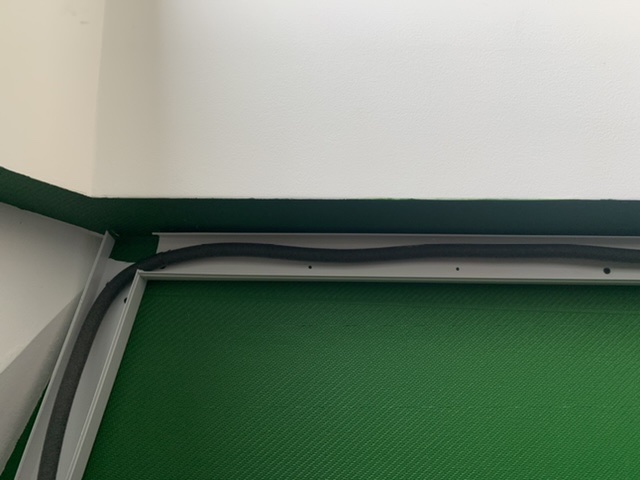

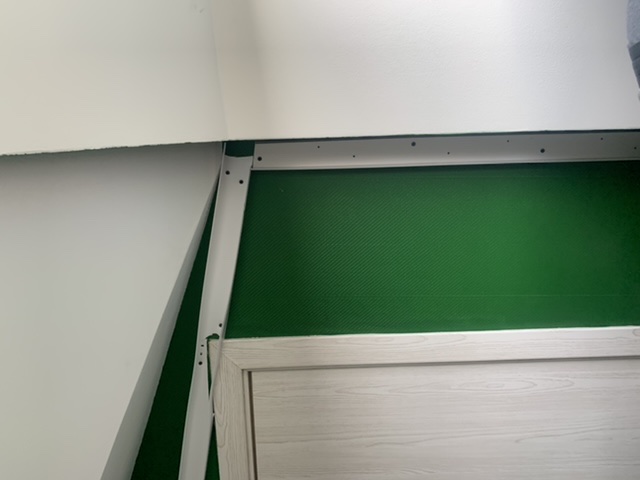

Подходит для большинства квартир и офисов, где трасса между блоками не превышает 3–5 метров. Кабель-канал прокладывается открыто по стене, отверстие бурится под наклоном. Наружный блок устанавливается на кронштейны на фасаде или балконе без высотных работ. Время монтажа — 2–3 часа.

Премиум-монтаж

Отличается более качественными материалами: толстостенная медь (толщина стенки 0,7–0,8 мм вместо стандартной 0,5–0,6 мм), кабель по ГОСТ вместо ТУ, дизайнерский кабель-канал под цвет стен. Гарантия — от 3 лет. Подходит для жилых помещений с повышенными требованиями к надёжности и эстетике.

Монтаж со штроблением

Трасса укладывается в штробу (канал) в стене и замазывается шпатлёвкой — полностью скрытая проводка. Требуется до отделки помещения или с последующим восстановлением покрытия. Подходит для квартир с ремонтом.

Монтаж с удлинённой трассой

При расстоянии между блоками более 5 м — например, когда наружный блок устанавливается на балконе, а внутренний — в дальней комнате. Трасса до 15 м (максимальная для модели NT-65D07). При длине трассы более 5 м может потребоваться дозаправка фреоном R410A из расчёта 15–20 г/м.

Требования к электропитанию

Модель Newtek NT-65D07 подключается к однофазной сети 220–240 В, 50 Гц. Потребляемая мощность — 0,638 кВт при охлаждении, 0,584 кВт при обогреве. Номинальный ток — 2,9 А. Для безопасной и надёжной работы:

  • Отдельная линия питания — кондиционер подключается к отдельному автомату в электрощите, не в параллель с розетками освещения или кухонной техникой.
  • Автомат защиты — 16 А, тип C.
  • Силовой кабель — ВВГнг-LS 3×1,5 мм² (минимум), при длине линии более 10 м — 3×2,5 мм².
  • Заземление — обязательное, согласно Правилам устройства электроустановок. Кондиционер имеет класс электрозащиты I.

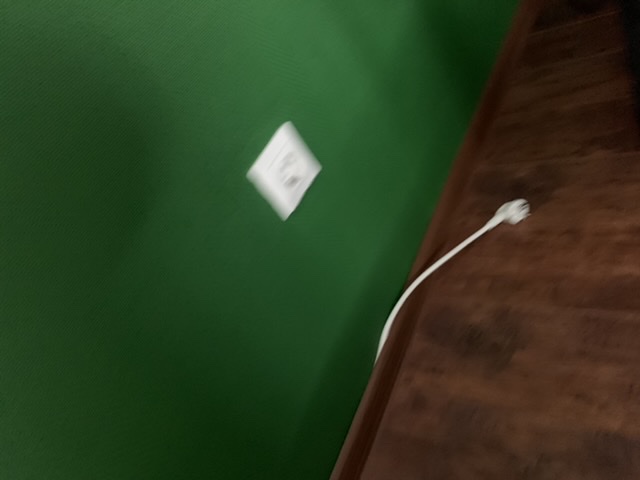

  • Розетка — если кондиционер подключается через розетку (не через кабель напрямую к щитку), розетка должна быть с заземляющим контактом, доступной после установки прибора.
  • Стабилизатор напряжения — при частых просадках или скачках напряжения в сети.

Особенности модели, влияющие на монтаж

Неинверторный компрессор GMCC (Toshiba). Компрессор включается на полную мощность и отключается при достижении заданной температуры. Пусковой ток в 5–7 раз выше рабочего — при монтаже важно обеспечить качественное электропитание с минимальным сопротивлением линии. Слабый контакт или тонкий кабель вызывают просадку напряжения при пуске, что перегружает компрессор.

Заводская заправка 550 г R410A. Заправка рассчитана на стандартную трассу 3–5 м. При удлинении трассы требуется дозаправка. Хладагент R410A — двухкомпонентная смесь (R32/R125, 50/50), подаётся жидкой фазой (баллон клапаном вниз). Высокое рабочее давление — состояние медных трубок и вальцовочных соединений проверяется особенно тщательно.

Антикоррозийное покрытие Gold Fin. Защищает алюминиевые рёбра теплообменника наружного блока от коррозии. При монтаже наружного блока на фасаде, подверженном дождю и выхлопным газам, покрытие продлевает срок службы теплообменника. При монтаже важно не повредить покрытие — не царапать рёбра, не гнуть пластины.

Вывод дренажа в две стороны. Модель NT-65D07 поддерживает вывод дренажного шланга как вправо, так и влево от внутреннего блока — выбирается при монтаже в зависимости от расположения отверстия в стене. Гибкость вывода упрощает выбор места установки.

Функция iFeel. Температурный датчик встроен в пульт ДУ — кондиционер поддерживает заданную температуру в месте нахождения пульта, а не на внутреннем блоке. При монтаже мастер проверяет корректную работу функции iFeel — пульт должен находиться в зоне действия ИК-приёмника.

Функция Hot Start. В режиме обогрева вентилятор внутреннего блока не запускается до тех пор, пока теплообменник не нагреется — предотвращает подачу холодного воздуха. При тестовом запуске в режиме обогрева мастер учитывает задержку запуска вентилятора.

Пять скоростей вентилятора. Позволяют точно настроить расход воздуха (до 480 м³/ч). При тестовом запуске проверяются все пять скоростей — равномерность, отсутствие посторонних звуков.

Скрытый LED-дисплей. Дисплей на внутреннем блоке скрыт за панелью — подсвечивается только при включении. Функция отключения дисплея доступна с пульта ДУ — полезна в спальне. При монтаже проверяется работа кнопки отключения дисплея.

Класс гидроизоляции IPX4. Оба блока защищены от брызг воды с любого направления. Наружный блок устойчив к дождю — но не к прямому затоплению. При монтаже на фасаде рекомендуется установка защитного козырька.

Типичные ошибки при самостоятельном монтаже

  • Резка труб ножовкой — медная стружка попадает в контур, забивает капиллярную трубку, выводит компрессор из строя. Только труборез.
  • Вальцовка без динамометрического ключа — перетяжка гайки деформирует развальцованный конец, появляется микрощель — утечка фреона через 2–3 месяца. Недотяжка — утечка сразу.
  • Пропуск вакуумирования — воздух и влага остаются в контуре. Влага реагирует с R410A, образуя кислоты, которые разрушают обмотки компрессора. Компрессор выходит из строя через 1–2 сезона.
  • Укладка трассы без уклона — конденсат застаивается в дренаже, вода капает из внутреннего блока на стену и пол.
  • Монтаж на гипсокартон без закладных — монтажная пластина не держится, внутренний блок провисает, нарушается отток конденсата.
  • Подключение к общей розетке — просадка напряжения при пуске компрессора, перегрузка контактов, риск пожара.
  • Отсутствие заземления — при пробое изоляции на корпус кондиционер становится источником поражения током.
  • Прокладка трассы без теплоизоляции — конденсат на трубках, потеря холода, повышение расхода электроэнергии.

Почему монтаж должны выполнять специалисты

  • Профессиональный инструмент — перфоратор, труборез, вальцовочный набор, динамометрический ключ, вакуумный насос, манометрический коллектор, строительный уровень. Без этих инструментов качественный монтаж невозможен.
  • Соблюдение технологий — вальцовка с точным усилием, вакуумирование не менее 15 минут, уклон дренажа, правильный угол бурения отверстия.
  • Безопасность — работа с электропитанием 220 В, высотные работы на фасаде, хладагент R410A под давлением. Нарушение техники безопасности — поражение током, падение, обморожение.
  • Гарантия — производитель Newtek даёт гарантию 3 года на оборудование, но только при условии профессионального монтажа с оформленным актом. Самостоятельный монтаж — аннулирование гарантии.
  • Экономия на ремонте — некачественный монтаж приводит к утечке фреона (от 3 500 ₽ на дозаправку), замене компрессора (от 8 000 ₽), протечкам конденсата (от 1 500 ₽ на промывку дренажа). Профессиональный монтаж стоит дешевле, чем исправление последствий.
