Монтаж кондиционера Rovex Grace RS-18MST1
Монтаж Rovex Grace RS-18MST1 на старую трассу с демонтажем старого кондиционера
Замена старого кондиционера на новый с сохранением существующей фреоновой трассы — распространённая задача, которая позволяет сэкономить на штроблении и прокладке новых коммуникаций. В этом материале разберём реальный кейс: демонтаж отработавшей сплит-системы 18000 BTU и установка на её место нового кондиционера Rovex Grace RS-18MST1 (серия Grace on/off, 5,3 кВт, хладагент R410A). Разберём, когда старую трассу можно использовать повторно, а когда — нельзя, как проходит демонтаж и монтаж за один визит, и на что обратить внимание при замене.

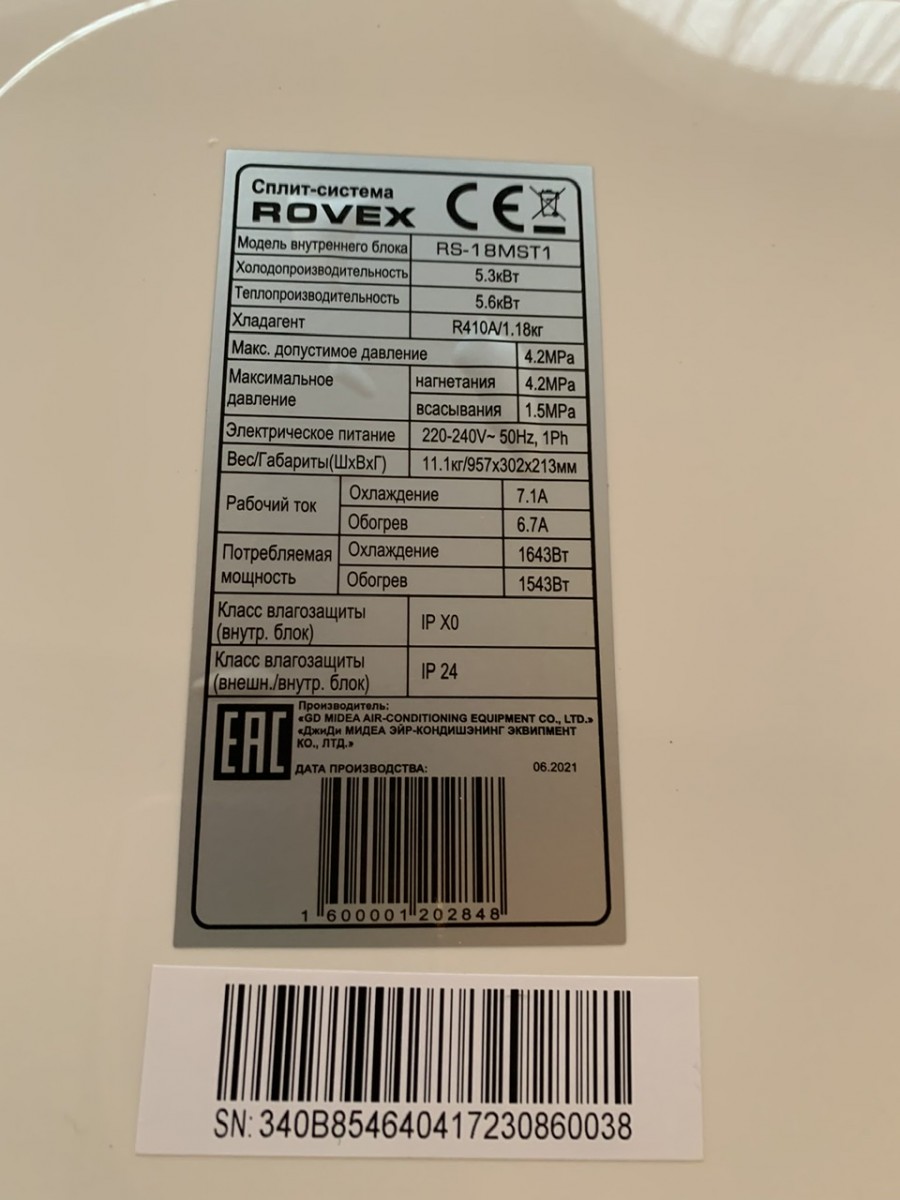

Rovex Grace RS-18MST1: краткие характеристики
| Параметр | Значение |
|---|---|
| Тип | настенная неинверторная сплит-система (on/off) |
| Серия | Grace on/off |
| Обслуживаемая площадь | до 50–54 м² |
| Холодопроизводительность | 5,3 кВт (18000 BTU) |
| Теплопроизводительность | 5,6 кВт |
| Потребляемая мощность (охлаждение) | 1,643 кВт |
| Потребляемая мощность (обогрев) | 1,54 кВт |
| Класс энергоэффективности | A |
| Хладагент | R410A |
| Уровень шума внутреннего блока | 31–42,5 дБ(А) (3 скорости) |
| Уровень шума наружного блока | 57 дБ(А) |
| Расход воздуха | 801 м³/ч |
| Количество скоростей вентилятора | 3 |
| Электропитание | 220–240 В, 1 фаза, 50 Гц |
| Подключение питания | внутренний блок |
| Диаметр жидкостной трубы | 1/4″ (6,35 мм) |
| Диаметр газовой трубы | 1/2″ (12,7 мм) |
| Максимальная длина трассы | 25 м |
| Максимальный перепад высот | 10 м |
| Диапазон температур (охлаждение) | +18…+43+18…+43 °C |
| Диапазон температур (обогрев) | −7…+24−7…+24 °C |
| Габариты внутреннего блока (Ш×В×Г) | 957×302×213 мм |
| Габариты наружного блока (Ш×В×Г) | 770×555×300 мм |
| Вес внутреннего блока | 11,1 кг |
| Вес наружного блока | 40 кг |
| Межблочный кабель | 4×1,5 мм² |
| Силовой кабель | 3×1,5 мм² |
| Автомат защиты | 20–25 А |
| Компрессор | GMCC Toshiba |
| Антикоррозийное покрытие | Golden Fin |
| Гарантия | 3 года |
| Завод-изготовитель | Midea / AUX |
| Родина бренда | Испания |

Почему меняют старый кондиционер
Причины замены типичны: старый кондиционер отработал 8–12 лет, компрессор потерял мощность, появился постоянный шум, ремонт сопоставим со стоимостью нового оборудования. Rovex RS-18MST1 — удачная замена для помещений до 50 м²: неинверторный компрессор GMCC Toshiba надёжный и проверенный, антикоррозийное покрытие Golden Fin защищает теплообменник наружного блока, уровень шума от 31 дБ(А) комфортный для жилых и офисных помещений.
Когда старую трассу можно использовать повторно
Повторное использование фреоновой трассы допустимо при одновременном выполнении следующих условий:
Совпадение диаметров труб. Для Rovex RS-18MST1 (18000 BTU) нужны: жидкостная — 1/4″ (6,35 мм), газовая — 1/2″ (12,7 мм). Это стандартные диаметры для кондиционеров 18000 BTU. Если старый кондиционер был той же мощности — диаметры с высокой вероятностью совпадут. Если стояла модель 12000 BTU с газовой трубой 3/8″ (9,52 мм) — трассу придётся менять: труба 3/8″ не обеспечит нужный расход фреона для 18000 BTU.
Тот же тип хладагента. Rovex RS-18MST1 работает на R410A. Если старый кондиционер тоже был на R410A — трассу можно использовать после продувки азотом. Если старый был на R22 — трассу нужно обязательно промывать, а в ряде случаев заменять: минеральное масло от R22 несовместимо с R410A и не удаляется полностью даже промывкой.
Трубы не повреждены. Медные трубы не должны иметь заломов, трещин, перегибов и следов коррозии. Заломы нарушают циркуляцию фреона и ведут к перегреву компрессора. Следы масла на внешней поверхности труб указывают на микроутечку.
Трубы изолированы. Теплоизоляция не должна иметь разрывов и трещин. При необходимости изоляция восстанавливается или заменяется.
Дренажная трубка чистая. Дренаж должен свободно пропускать воду. Если старая трубка забита грязью или грибком — она прочищается или заменяется.
Межблочный кабель пригоден. Сечение жил должно соответствовать требованиям новой сплит-системы (4×1,5 мм² для RS-18MST1). Если старый кабель имеет меньшее сечение или изоляция потрескалась — кабель заменяется.

Когда на старую трассу ставить нельзя
- Несовпадение диаметра — старая газовая труба 3/8″ от модели 12000 BTU, а нужна 1/2″ для 18000 BTU.
- Старый фреон R22 с минеральным маслом — промывка не гарантирует полного удаления масла, остатки вступают в реакцию с R410A.
- Трубы имеют заломы или трещины — нарушается циркуляция хладагента.
- Трасса эксплуатировалась более 10–15 лет — медь окисляется изнутри, оксидная плёнка загрязняет фильтр-осушитель и капиллярную систему нового кондиционера.
- Трасса проходила через стены, где проводился ремонт — возможны скрытые повреждения от перфоратора, гвоздей, саморезов.
- Старый кондиционер эксплуатировался с разгерметизированным контуром — в трубы попал воздух с влагой, которая впиталась в компрессорное масло на внутренних стенках труб.


Этап 1. Демонтаж старого кондиционера
Демонтаж выполняется аккуратно, с сохранением помещения и без повреждения стен. Главная задача — сохранить фреон в наружном блоке и не повредить медную трассу, если планируется её повторное использование.
1. Откачка фреона R410A
Мастер подключает манометрический коллектор к сервисным портам наружного блока. Кондиционер включается в режим охлаждения, после чего перекрывается жидкостный кран (тонкая труба). Компрессор перекачивает хладагент из внутреннего блока и трассы в наружный. Через 3–5 минут газовый кран закрывается, кондиционер выключается. Фреон собран в наружном блоке — теперь можно безопасно разъединять магистраль без выброса хладагента в атмосферу.
Если старый кондиционер неисправен (компрессор не запускается), фреон откачивается станцией рекуперации в отдельный баллон.
2. Отключение электрики
Кондиционер обесточивается через автоматический выключатель. От наружного блока отключаются межблочный кабель и силовой кабель питания. От внутреннего блока отсоединяется межблочный кабель. Клеммные колодки осматриваются на предмет нагара и окисления.
3. Снятие внутреннего блока
Снимается лицевая панель, откручиваются крепежи монтажной пластины. Внутренний блок аккуратно снимается с настенной пластины, дренажный шланг отсоединяется от поддона. Гайки развальцовочных соединений откручиваются двумя ключами, чтобы не повредить штуцеры.

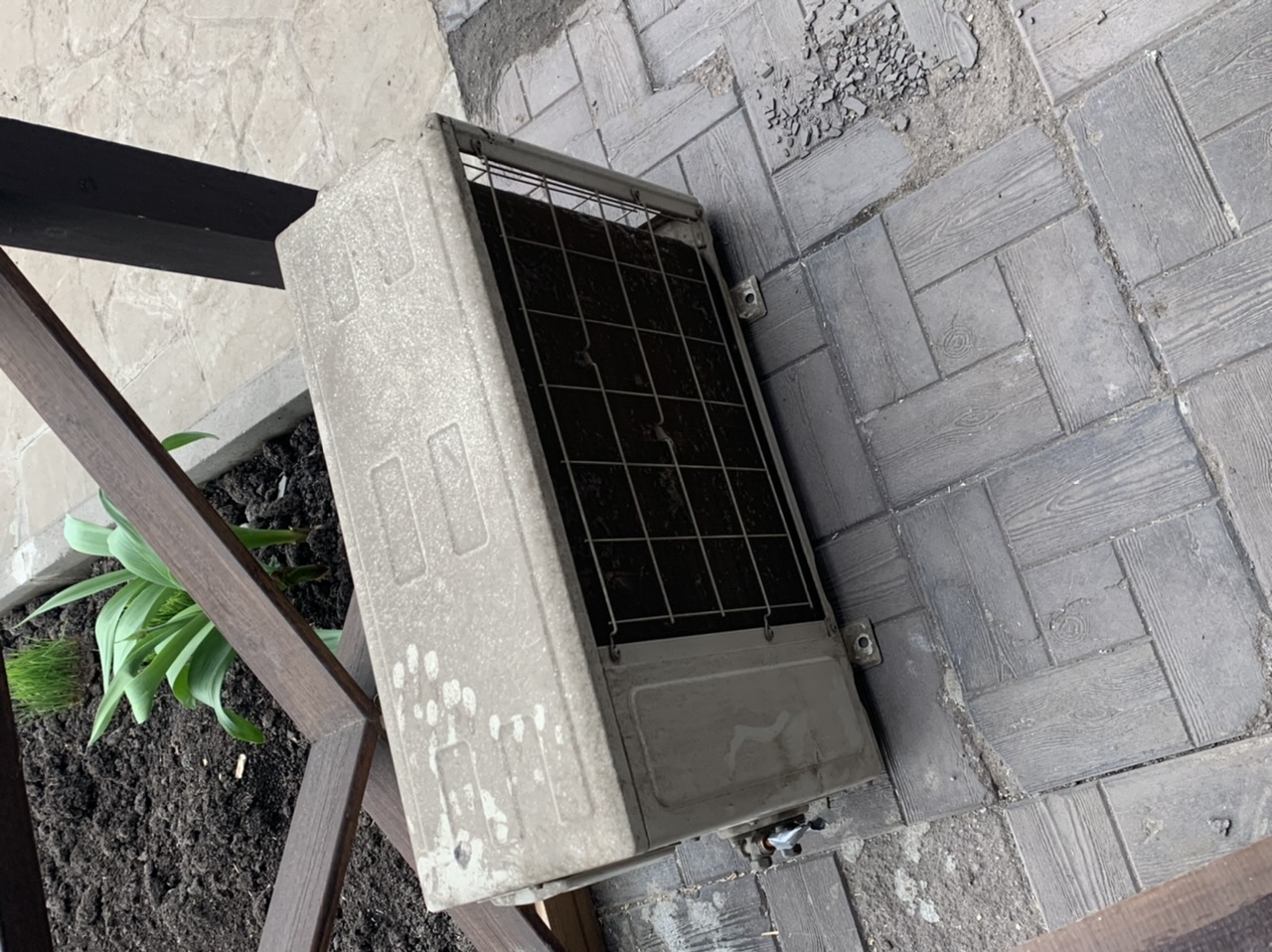

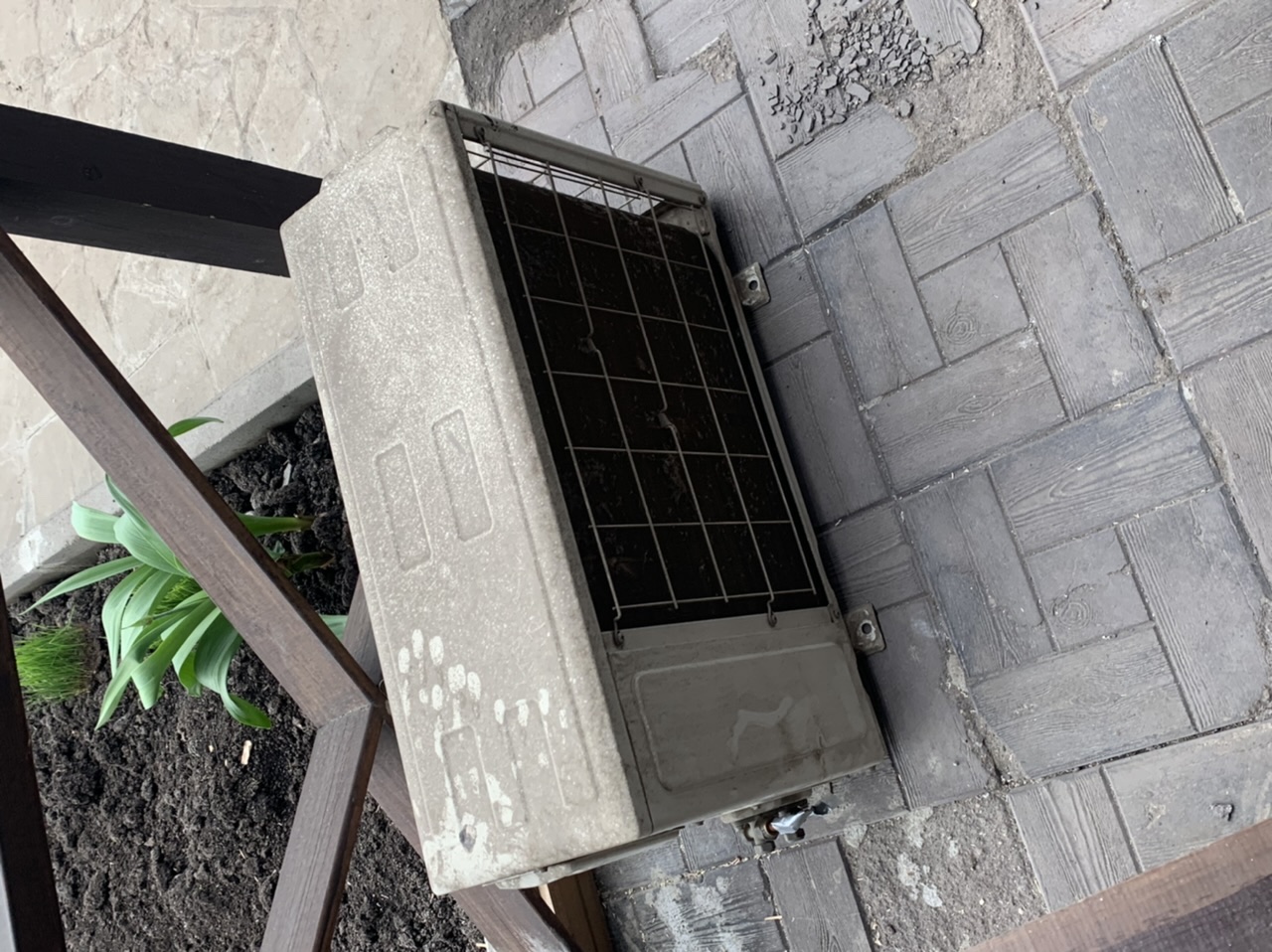

4. Снятие наружного блока
Наружный блок весом 35–45 кг снимается с кронштейнов. Если блок установлен на фасаде — используется снаряжение промышленного альпиниста. Кронштейны осматриваются: если они в хорошем состоянии и подходят по размеру под новый блок Rovex RS-18MST1 (наружный блок 770×555×300 мм) — кронштейны остаются. Если кронштейны проржавели или не совпадают по размеру — заменяются на новые.

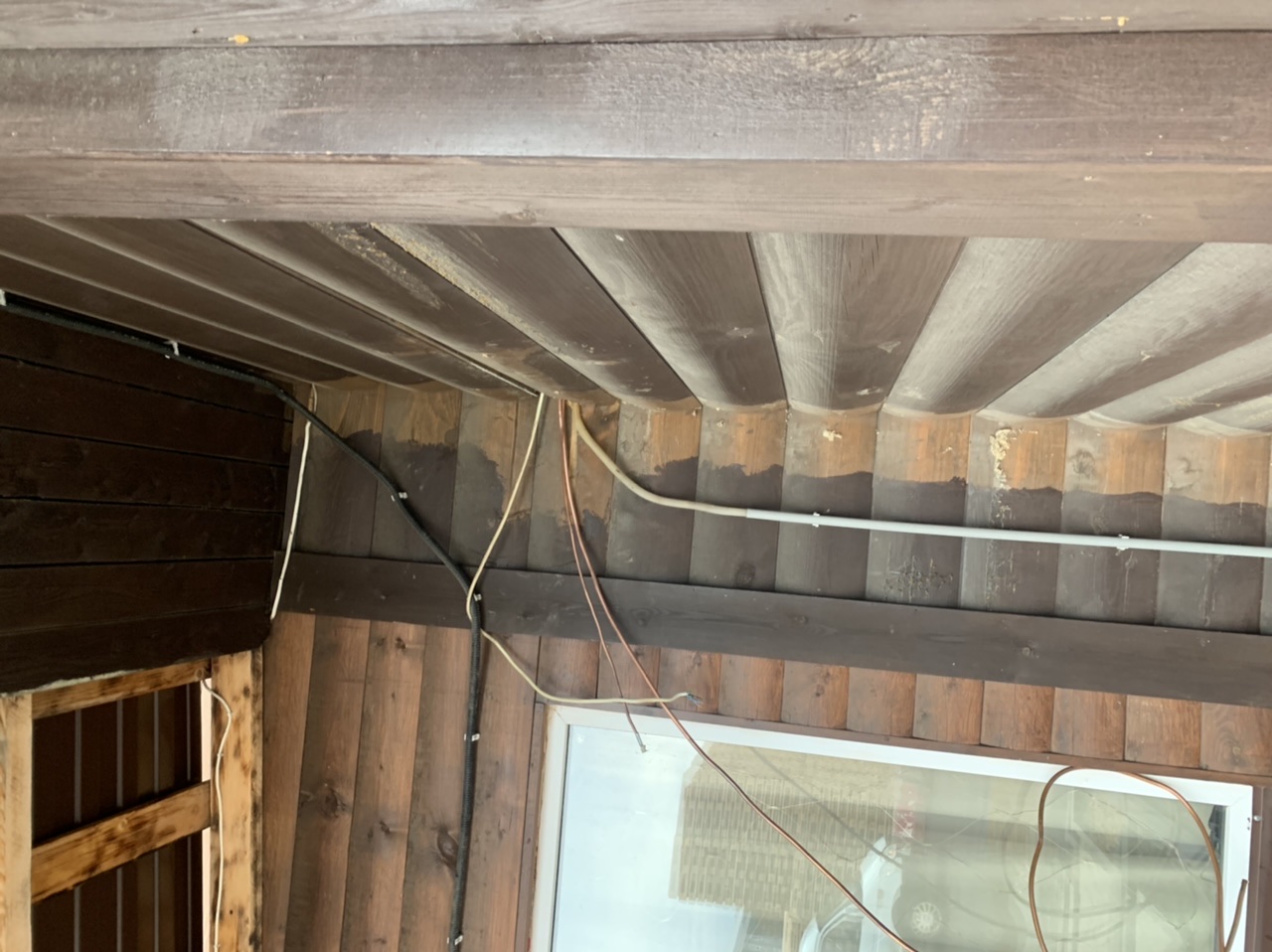

5. Оценка состояния трассы
После снятия блоков мастер осматривает медные трубы, дренажный шланг и межблочный кабель:
- диаметр труб — штангенциркулем замеряется внешний диаметр газовой и жидкостной труб;
- целостность труб — визуальный осмотр на заломы, трещины, следы масла;
- состояние изоляции — отсутствие разрывов, трещин, увлажнения;
- проходимость дренажа — через трубку проливается вода, проверяется свободный сток;
- состояние кабеля — целостность изоляции, отсутствие окисления жил;
- длина трассы — измеряется для расчёта дозаправки фреоном.
Если трасса пригодна для повторного использования — переходят к монтажу. Если нет — обсуждается замена трассы.


Этап 2. Подготовка старой трассы
1. Продувка азотом
Даже если старый кондиционер работал на R410A, в трубах остаются продукты износа компрессорного масла, оксидная плёнка и микрочастицы меди. Для неинверторного компрессора GMCC Toshiba это менее критично, чем для инверторного, но загрязнения забивают фильтр-осушитель и снижают производительность.
Продувка проводится сухим азотом под давлением 10–15 бар. Азот подаётся через промывочный коллектор на один конец трассы, на другой — устанавливается фильтр для сбора загрязнений. Продувка повторяется 2–3 раза до чистого выхода. Если трасса эксплуатировалась менее 5 лет и визуально чистая — продувка может быть упрощена до одного цикла.
2. Обрезка концов труб
Старые развальцованные концы труб, как правило, деформированы после многолетней эксплуатации и повторной затяжки. Мастер обрезает концы труборезом на 2–3 см, удаляя изношенную развальцовку. Новая развальцовка выполняется на свежем участке меди. Гайки устанавливаются на трубы до развальцовки.
3. Проверка и замена изоляции
Теплоизоляция на участках, повреждённых при демонтаже или от времени, заменяется на новую. Изоляция должна быть сплошной, без зазоров — иначе образуется конденсат внутри стены.
4. Проверка дренажа
Дренажный шланг промывается водой под давлением. Если трубка забита грибком или грязью и не прочищается — заменяется на новую. Проверяется уклон — не менее 1 см на метр в сторону стока.
5. Проверка межблочного кабеля
Межблочный кабель осматривается на предмет повреждений изоляции и окисления жил. Для Rovex RS-18MST1 нужен кабель 4×1,5 мм². Если старый кабель имеет то же сечение и в хорошем состоянии — используется повторно. Если сечение меньше или изоляция потрескалась — кабель заменяется.



Этап 3. Монтаж Rovex Grace RS-18MST1

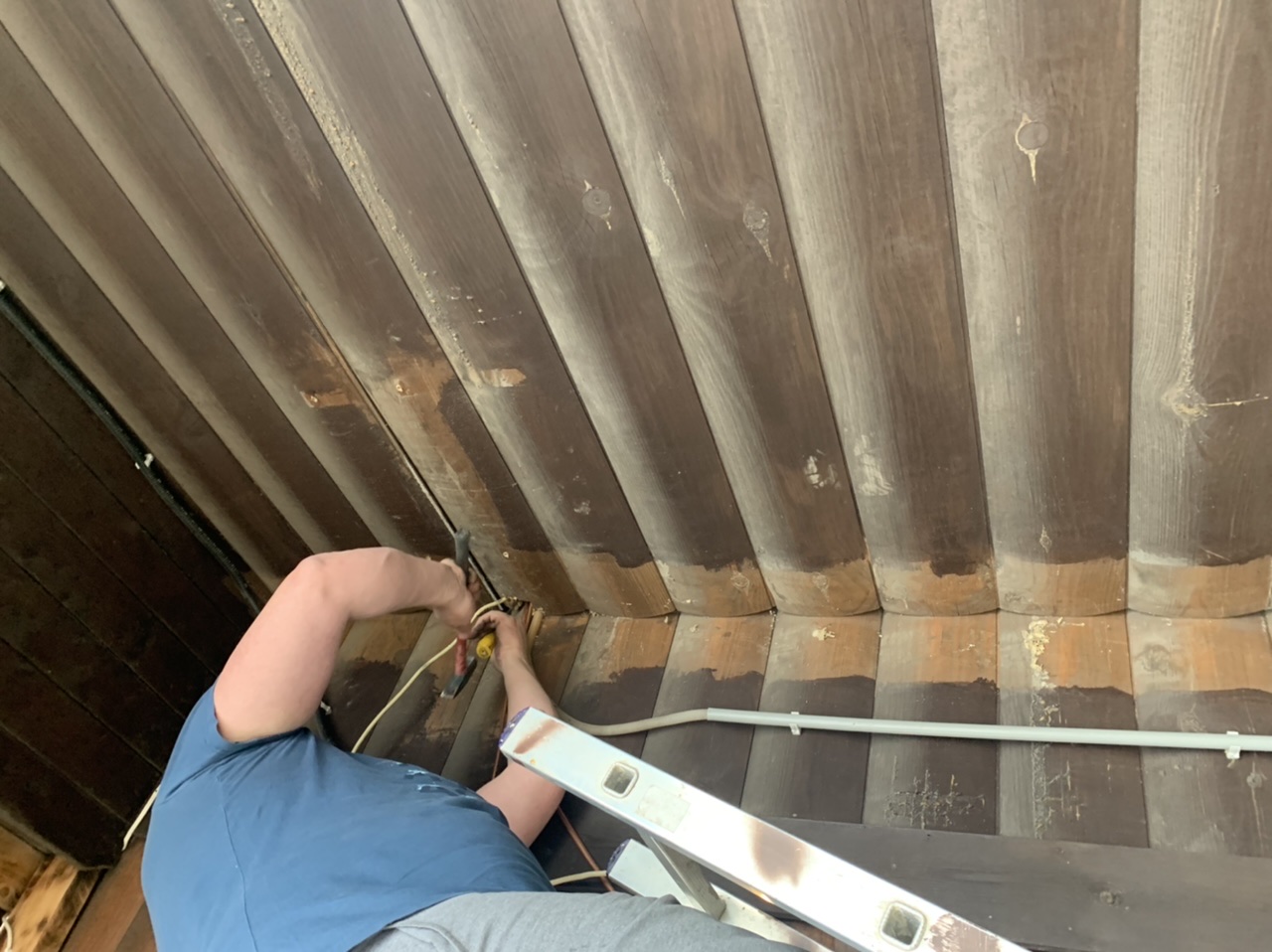

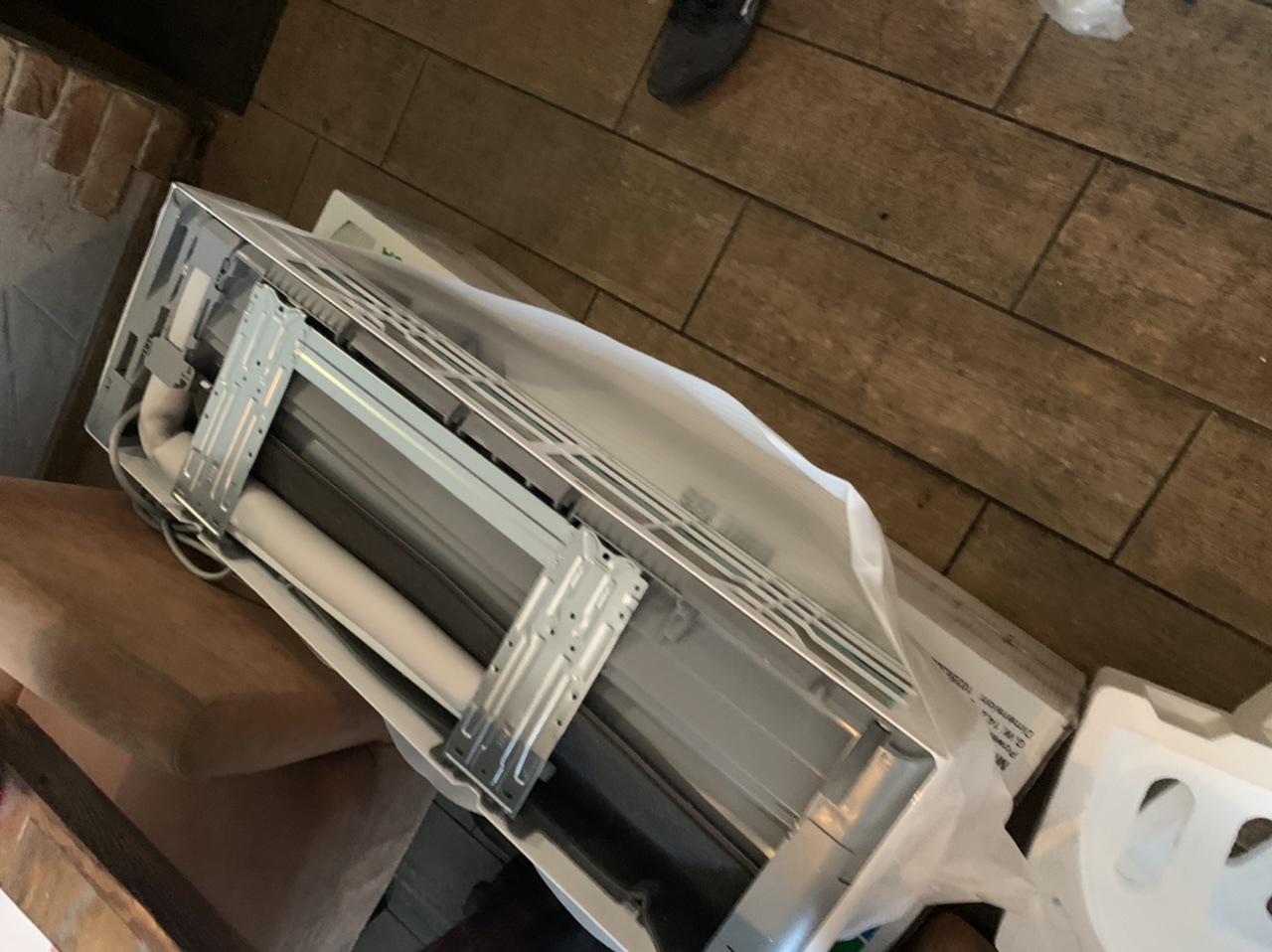

1. Установка монтажной пластины
Монтажная пластина внутреннего блока Rovex RS-18MST1 крепится к стене в точке выхода трассы. Если пластина от старого кондиционера подходит по размерам и отверстиям — используется она. Если нет — устанавливается новая пластина из комплекта Rovex. Пластина выравнивается по уровню строго горизонтально и крепится дюбель-гвоздями к бетонной или кирпичной стене.
Внутренний блок RS-18MST1 имеет размеры 957×302×213 мм — он крупнее моделей 07–09. Если старый кондиционер был меньше по габаритам, новая монтажная пластина может не совпасть со старыми отверстиями в стене. В этом случае пластина крепится на новые дюбели, а старые отверстия шпаклюются.

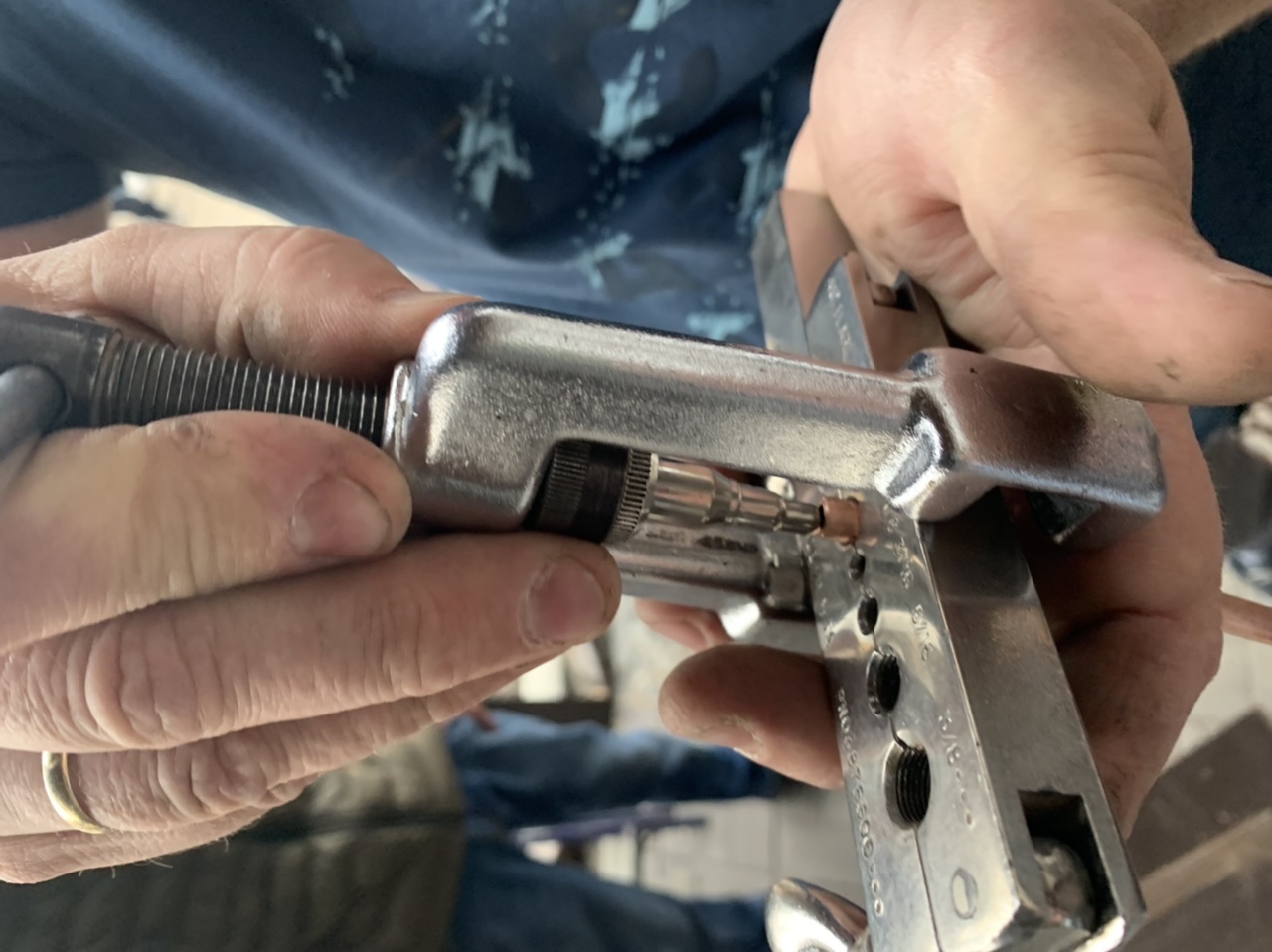

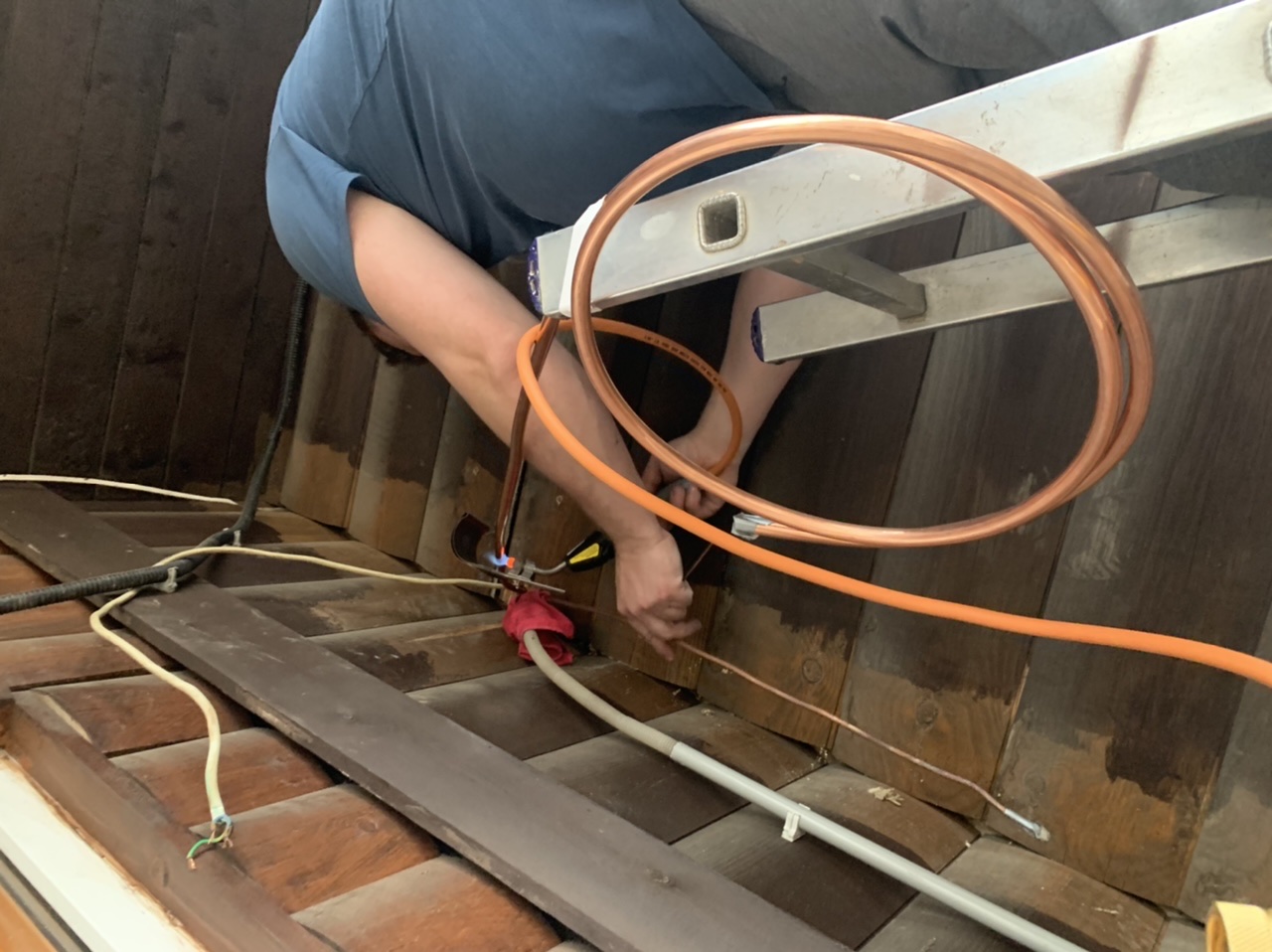

2. Подготовка труб и развальцовка
Концы медных труб, выступающие из стены, обрезаются до нужной длины — с запасом 10–15 см для подключения к штуцерам внутреннего блока. Заусенцы удаляются римером. На трубы надеваются накидные гайки, после чего концы развальцовываются. Развальцовка должна быть ровной, без трещин и складок.

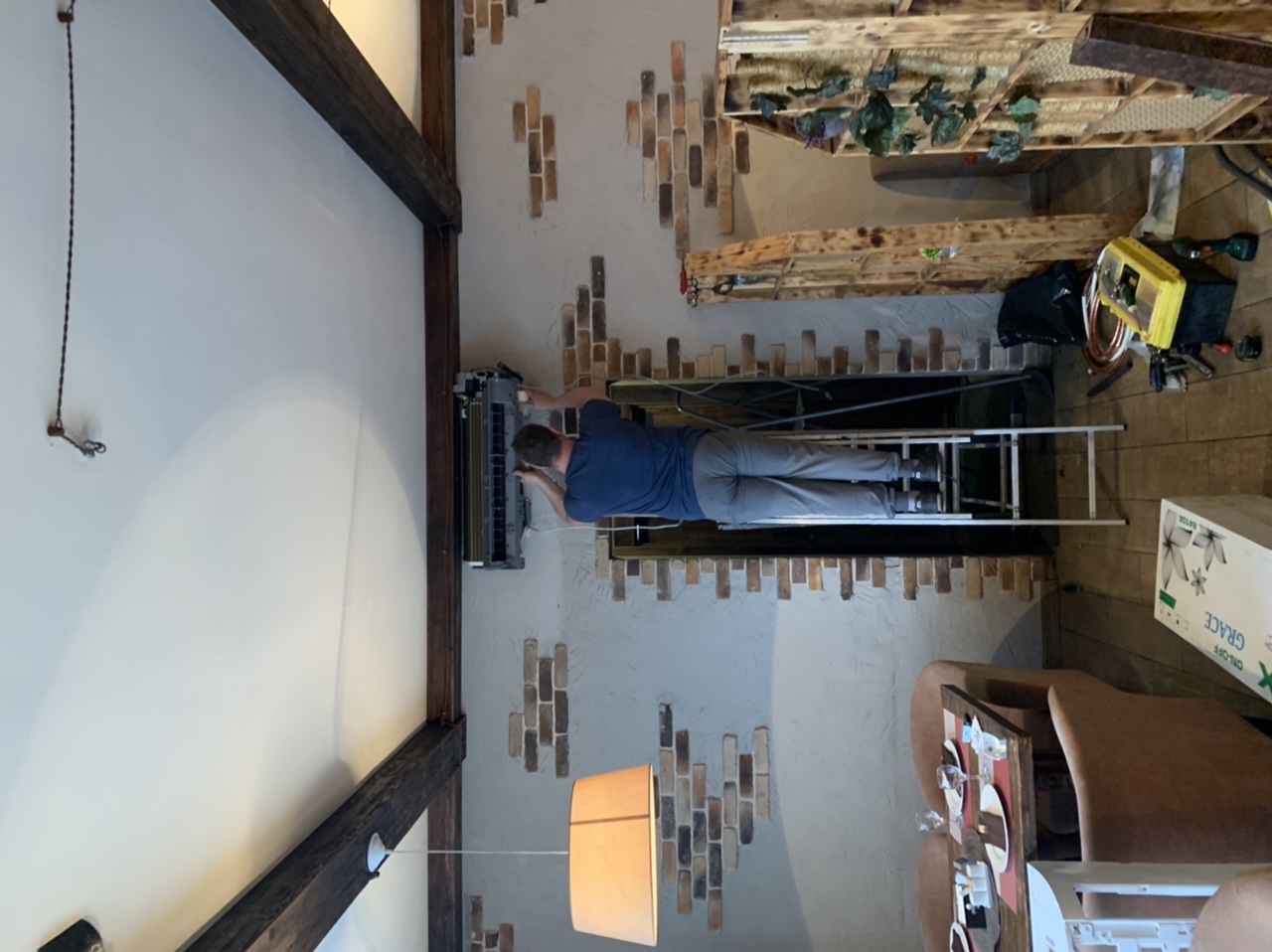

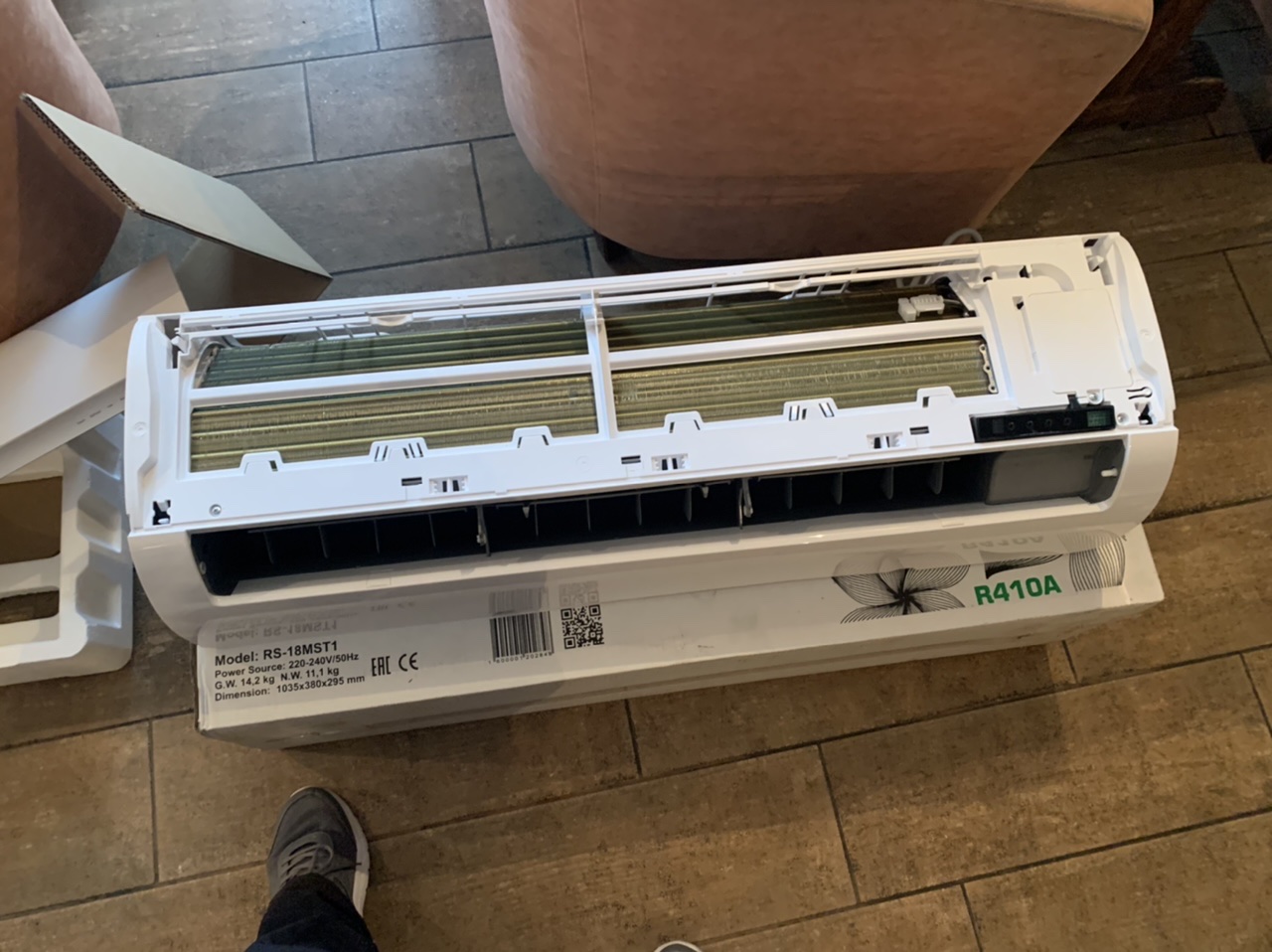

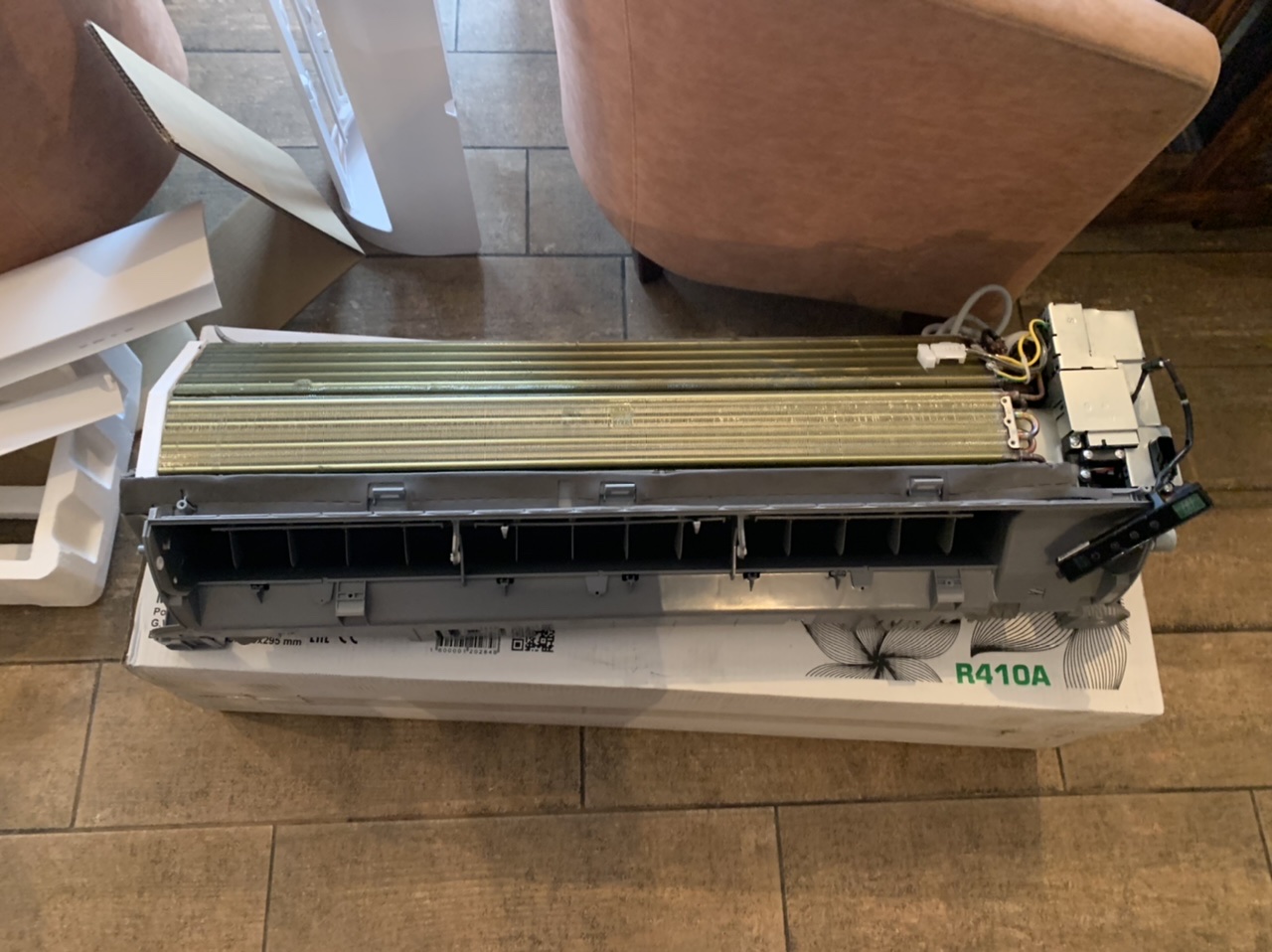

3. Подключение внутреннего блока
Внутренний блок Rovex RS-18MST1 навешивается на монтажную пластину: верхняя часть заводится за верхний крюк пластины, затем блок прижимается вниз до защёлкивания за нижние крюки.
Подключение коммуникаций:
- Медные трубы — развальцованные концы соединяются со штуцерами внутреннего блока и затягиваются динамометрическим ключом. Для трубы 1/4″ — момент затяжки 15–18 Н·м, для трубы 1/2″ — 45–50 Н·м. Затяжка двумя ключами: одним фиксируется штуцер, другим затягивается гайка.
- Дренажный шланг — подключается к поддону внутреннего блока, фиксируется хомутом.
- Межблочный кабель — подключается к клеммной колодке согласно электросхеме (указана на внутренней стороне крышки). Жилы затягиваются до упора, крышка плотно закрывается.

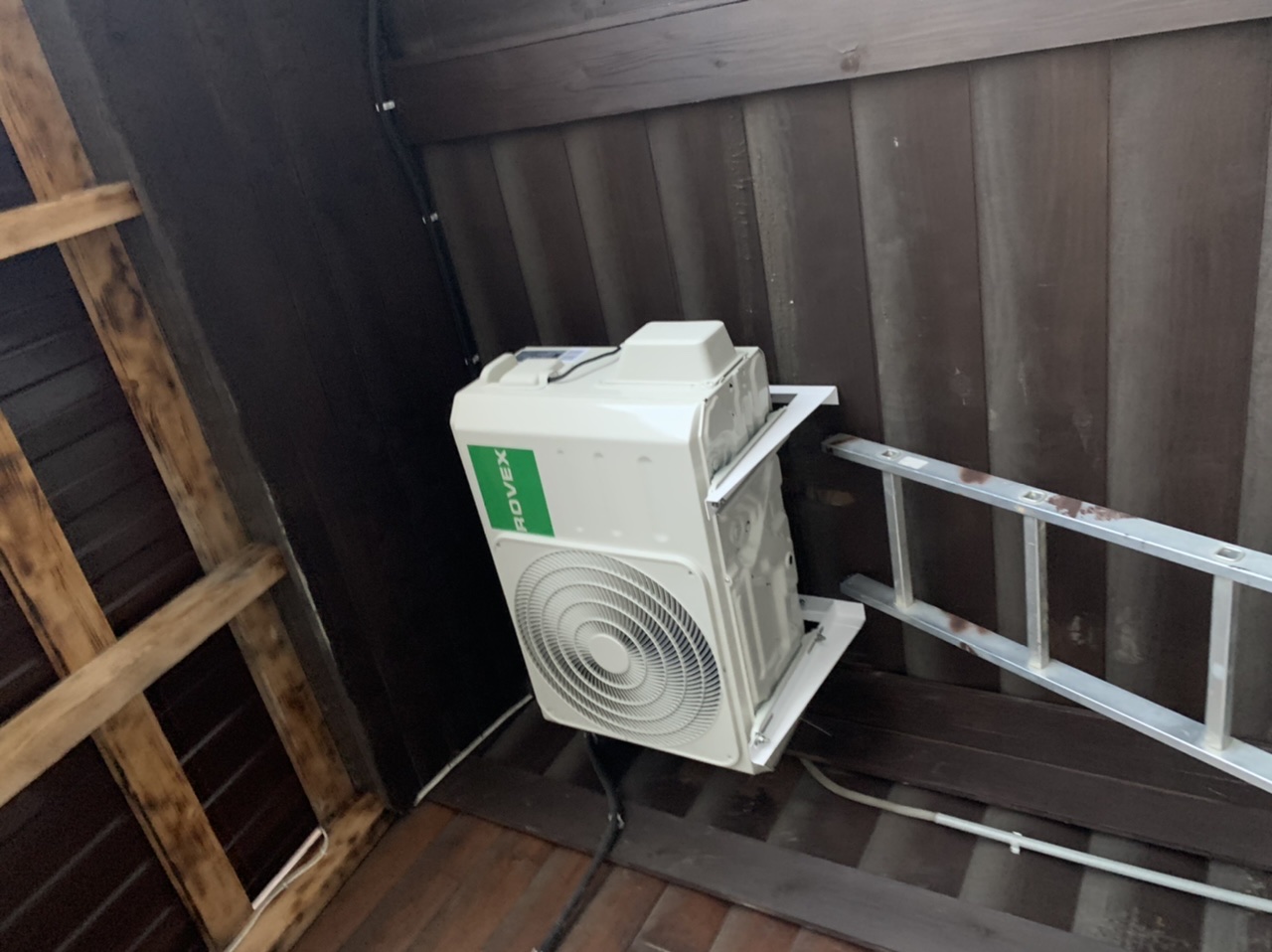

4. Установка наружного блока

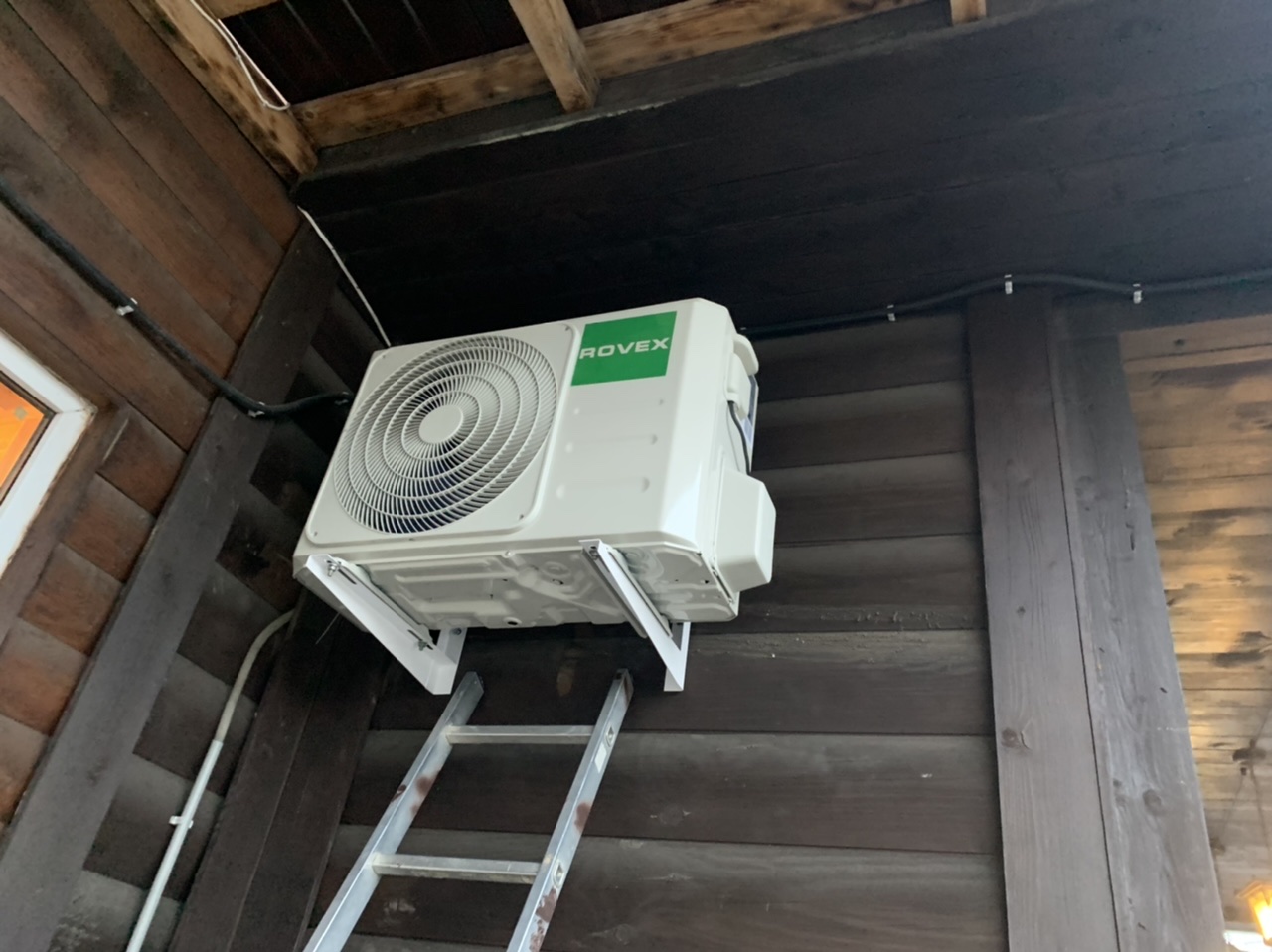

Наружный блок Rovex RS-18MST1 весит 40 кг — это тяжёлый блок, для установки на фасаде требуется работа промышленного альпиниста или автовышки. Блок устанавливается на кронштейны (старые, если пригодны, или новые), крепится болтами через виброизоляторы. Старые виброизоляторы заменяются на новые — резина за годы эксплуатации теряет эластичность.

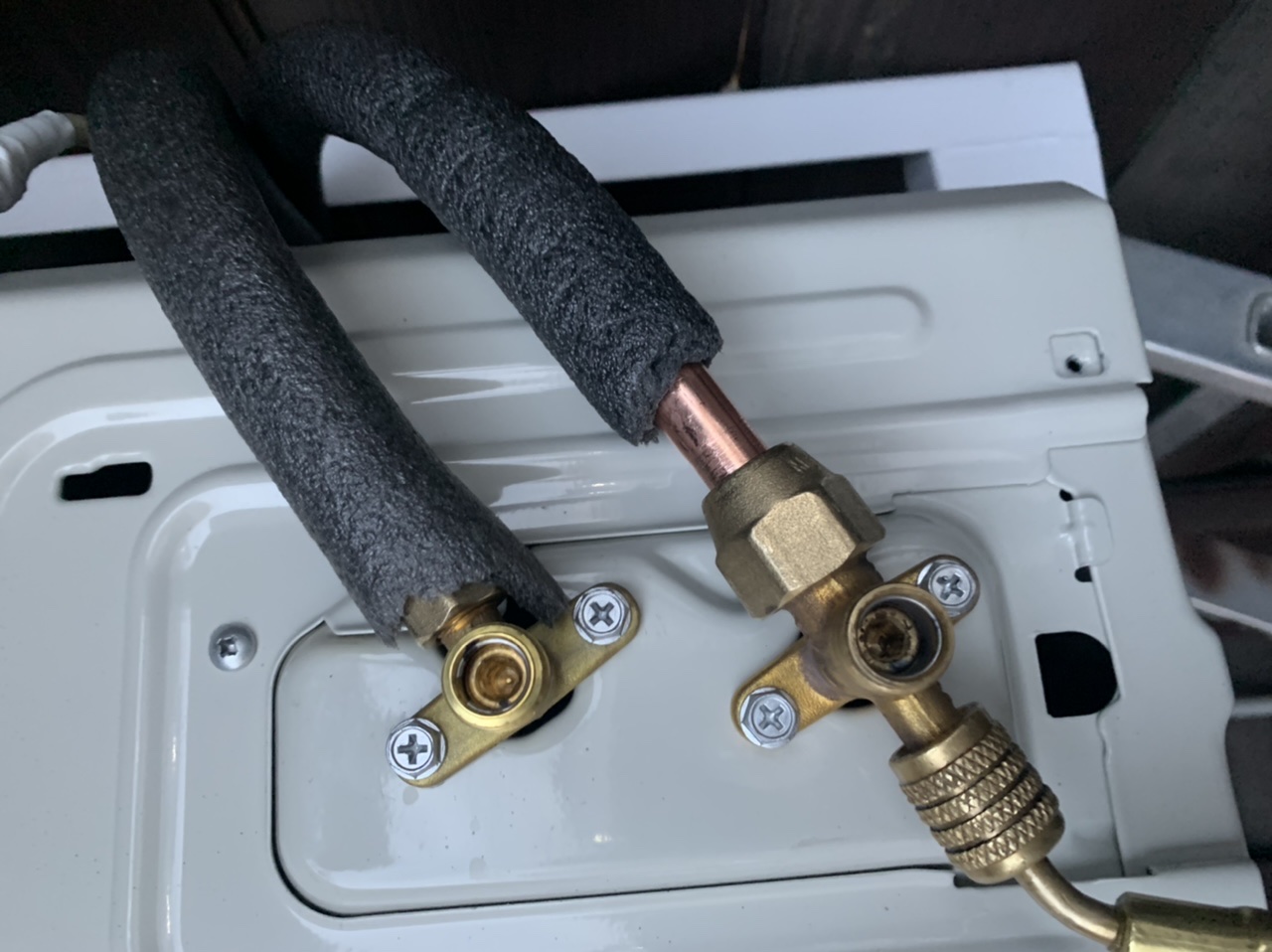

Подключаются медные трубы к штуцерам наружного блока, затягиваются гайками динамометрическим ключом. Межблочный кабель подключается к клеммной колодке наружного блока. Силовой кабель питания (3×1,5 мм²) подключается через автомат 20–25 А.

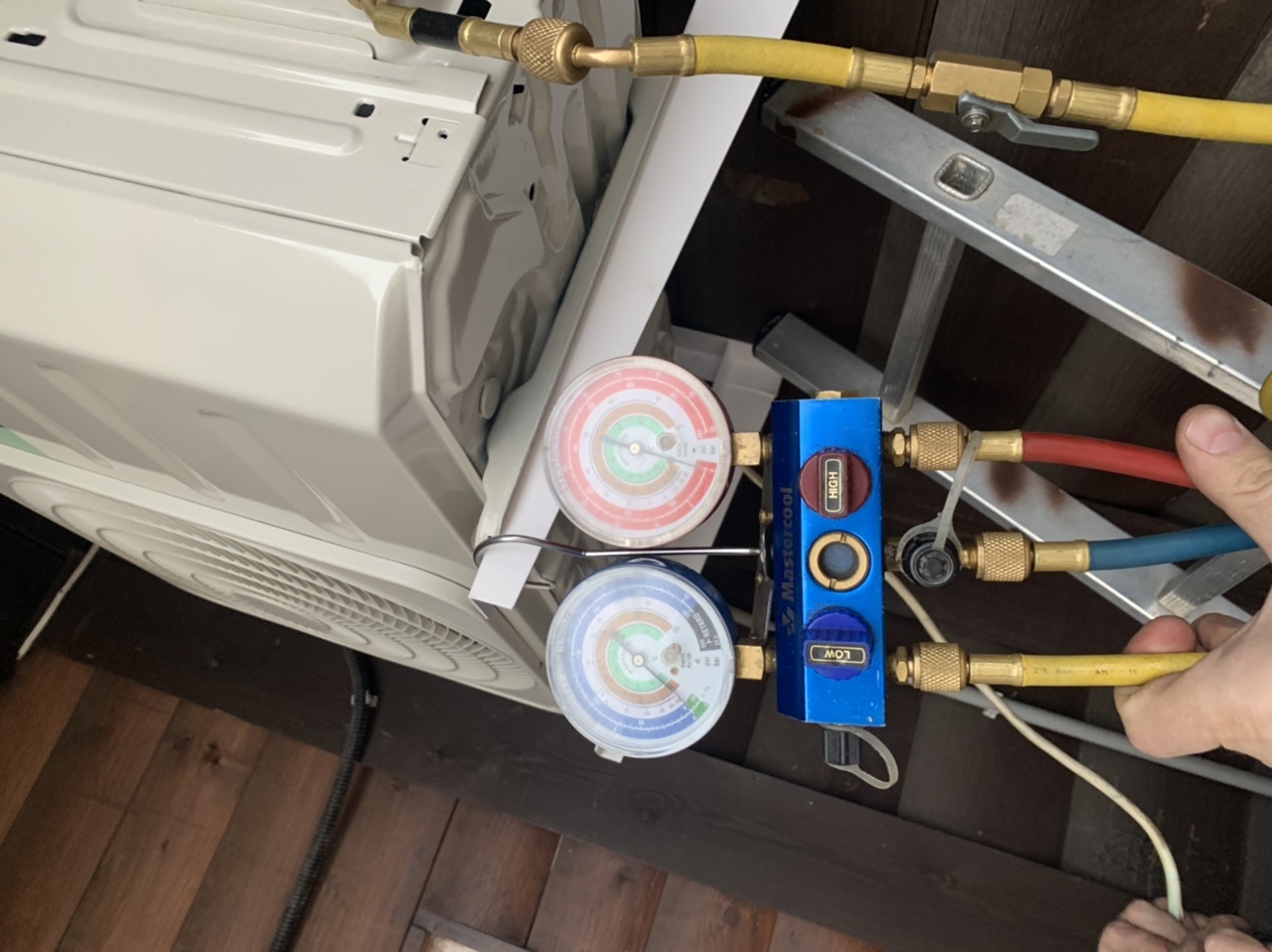

5. Вакуумирование

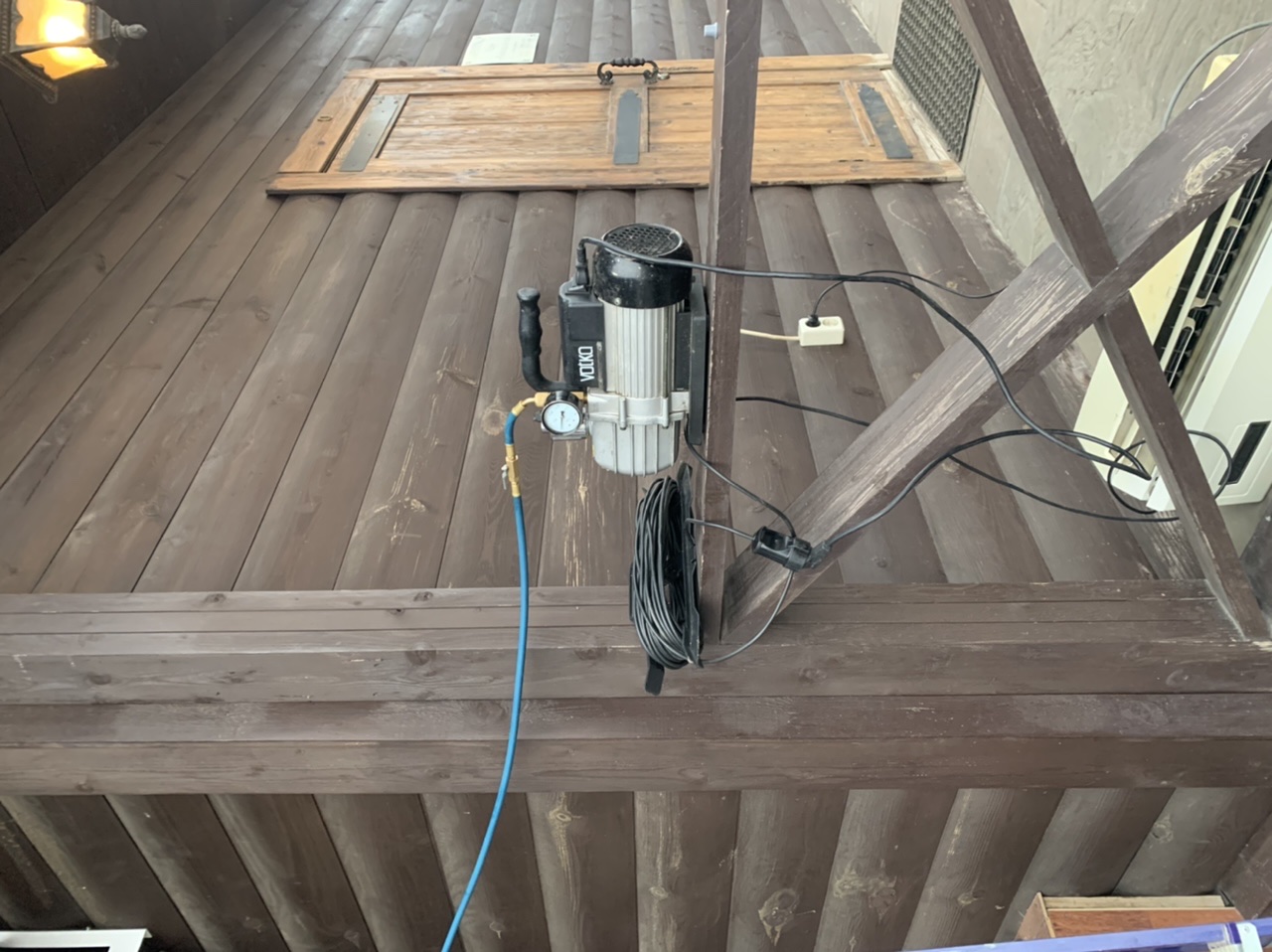

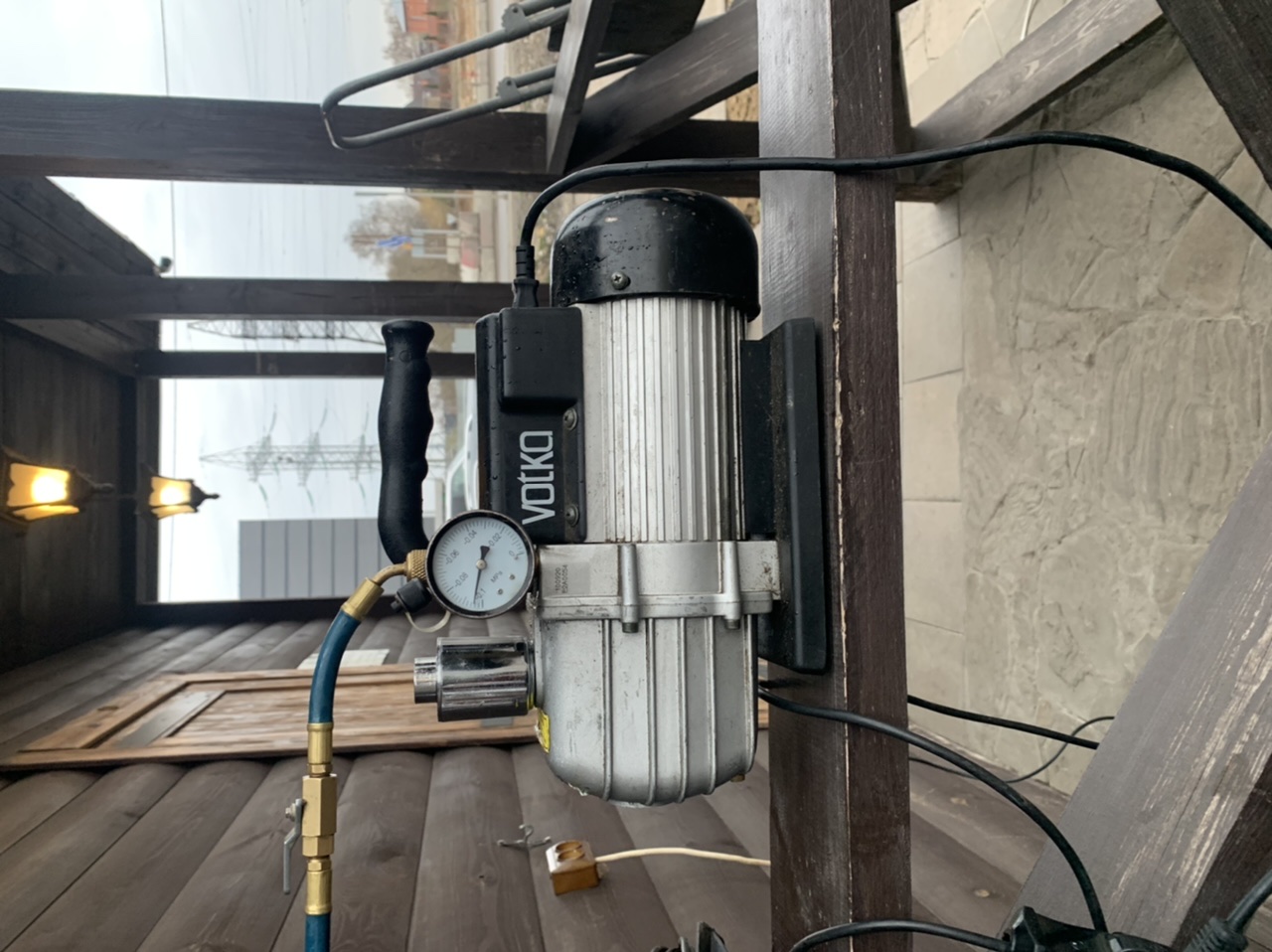

К сервисному порту газового вентиля наружного блока подключается вакуумный насос через манометрический коллектор. Откачка длится 20–30 минут — дольше, чем при монтаже на новую трассу (15 минут), потому что из старых труб нужно удалить больше влаги и остатков масла.
Контроль герметичности: после отключения насоса стрелка манометра должна оставаться на отметке −1−1 бар в течение 15–20 минут. Если стрелка ползёт вверх — в системе есть неплотность, нужно искать утечку до выпуска фреона.
6. Выпуск фреона и дозаправка
После вакуумирования открываются сервисные вентили наружного блока. Заводская заправка хладагента R410A заполняет трассу и внутренний блок. Если длина трассы превышает номинальную (обычно 5 м), требуется дозаправка из расчёта, указанного в инструкции производителя. Дозаправка проводится на электронных весах — взвешивается баллон до и после.
7. Тестовый запуск
Кондиционер включается в режим охлаждения. Проверяется:
- отсутствие протечек фреона — течеискателем по всем соединениям;
- разница температур на входе и выходе внутреннего блока — 8–12 °C;
- корректность дренажа — конденсат уходит свободно, без подтеков на стену;
- уровень шума и вибрации — без посторонних звуков;
- работа во всех режимах — охлаждение, обогрев, вентиляция, осушение;
- реакция на команды пульта ДУ — переключение режимов, изменение скорости вентилятора;
- отсутствие кодов ошибок на дисплее внутреннего блока.
Кондиционер должен проработать в режиме охлаждения не менее 20–30 минут. Мастер фиксирует рабочее давление манометром и сравнивает с номинальным значением.
Риски установки на старую трассу
| Риск | Причина | Последствия |
|---|---|---|
| Засор фильтра-осушителя | Остатки старого масла и оксидной плёнки в трубах | Снижение производительности, засор капиллярной трубки |
| Утечка фреона через старую развальцовку | Деформация развальцованного края после многолетней эксплуатации | Постепенная потеря хладагента, перегрузка компрессора |
| Влага в системе | Недостаточное вакуумирование старой трассы | Образование кислот, коррозия компрессора, выход из строя |
| Несовместимость масел | Остатки минерального масла от R22 в системе R410A | Химическая реакция, разрушение компрессора |
| Залом трубы при повторном изгибе | Старая медь теряет пластичность | Нарушение циркуляции фреона, перегрев компрессора |
| Перегрузка кронштейнов | Новый блок тяжелее старого | Вибрация, шум, риск обрушения |



Преимущества замены на Rovex RS-18MST1
После замены владелец получает:
- Свежий компрессор GMCC Toshiba — новый, с гарантией 3 года, без износа и шумов.
- Антикоррозийное покрытие Golden Fin — защищает теплообменник наружного блока от коррозии, продлевает срок службы в городской среде.
- Фильтры тонкой очистки — антибактериальный и антиаллергенный фильтры очищают воздух от пыльцы, пыли и аллергенов.
- Турбо-режим — быстрое охлаждение помещения на максимальной мощности.
- Недельный таймер — программирование работы по дням недели.
- Самодиагностика — автоматическое определение неисправностей с выводом кода ошибки.
- Скрытый дисплей — индикация температуры и режима на внутренней панели, отключаемый.
- Объёмный воздушный поток — автоматическое качание горизонтальных и вертикальных жалюзи.
- Низкий уровень шума — от 31 дБ(А) против 40+ дБ у старого кондиционера.
Сколько времени занимает замена
Полный цикл — демонтаж старого кондиционера, подготовка трассы, монтаж нового — выполняется за один визит, обычно 4–6 часов. Если требуется штробление стен под новую трассу (старая непригодна), работы занимают два дня: первый — демонтаж и штробление, второй — прокладка трассы и монтаж.
Можно ли демонтировать и установить самостоятельно
Демонтаж с сохранением фреона требует манометрического коллектора и навыка перекачки хладагента в наружный блок. При самостоятельном демонтаже без инструмента фреон выбрасывается в атмосферу, а в трубки попадает воздух с влагой. Монтаж на старую трассу без вакуумного насоса ведёт к попаданию влаги в компрессорное масло — причина преждевременного выхода компрессора из строя и снятия с гарантии.
Основные ошибки самостоятельной замены:
- непродутая трасса — остатки старого масла и грязи забивают фильтр нового кондиционера;
- некачественная развальцовка на старых трубах — микропоры и утечка фреона;
- пропуск вакуумирования — влага в системе убивает компрессор;
- повторное использование старых виброизоляторов — потеря эластичности, вибрация и шум;
- неправильное подключение межблочного кабеля — перепутаны жилы, плата сгорает при включении.





Цены на замену кондиционера
| Услуга | Стоимость |
|---|---|
| Демонтаж старого кондиционера 18000 BTU (с сохранением фреона) | от 2 500–3 500 руб. |
| Монтаж Rovex RS-18MST1 на старую трассу (без пайки) | от 5 000–6 500 руб. |
| Монтаж Rovex RS-18MST1 на старую трассу с пайкой (1–2 стыка) | от 6 500–8 000 руб. |
| Продувка трассы азотом | от 1 500 руб. |
| Замена дренажной трубки | от 500 руб. |
| Замена межблочного кабеля | от 500 руб. |
| Замена монтажной пластины | от 500 руб. |
| Замена кронштейнов наружного блока | от 1 500 руб. |
| Вакуумирование | от 750 руб. |
| Дозаправка фреоном R410A (при длине трассы свыше 5 м) | от 800 руб. / 100 г |
| Работа промышленного альпиниста | от 3 000 руб. |
| Диагностика старой трассы перед монтажом | от 1 000 руб. |
