Монтаж кондиционера Royal Clima RC-PD28HN Рязановское шоссе, 31к1
Монтаж кондиционера Royal Clima RC-PD28HN — Рязановское шоссе, 31к1
Рязановское шоссе, дом 31, корпус 1 — жилой комплекс «Алхимово», монолитный 13-этажный дом 2021 года постройки, расположенный в районе Щербинка, Новомосковский административный округ Москвы. В 16 км от МКАД по Варшавскому шоссе, в 10–15 минутах от метро «Бунинские аллеи». Монолитная конструкция с железобетонными перекрытиями, высота потолков 2,90 м, 3 подъезда. Для монтажа климатической техники монолитный дом диктует особые требования: алмазное бурение стен, скрытая прокладка трассы в штробе с пайкой медных труб, обязательное вакуумирование.
В этой статье — разбор монтажа настенной сплит-системы Royal Clima RC-PD28HN серии Pandora в квартире на Рязановском шоссе, 31к1: характеристики модели, особенности установки в монолитном доме, этапы работ, актуальные цены.
Технические характеристики Royal Clima RC-PD28HN
Royal Clima RC-PD28HN — настенная неинверторная сплит-система серии Pandora мощностью 2,75 кВт (9000 BTU) для помещений площадью до 28 м². Бренд Royal Clima зарегистрирован в Италии, производство ведётся на заводе TCL Corporation в Китае. Компрессор — GMCC (Toshiba), хладагент — R410A. Модель оснащена функциями 3D AUTO AIR, iFEEL, ионизатором, фильтрами тонкой очистки Silver Ion и Active Carbon, пятью скоростями вентилятора, режимом дежурного обогрева +8+8 °C, скрытым дисплеем и шумоизоляцией наружного блока. Уровень шума внутреннего блока — от 21,5 дБ(А), расход воздуха — до 560 м³/ч, максимальная длина трассы — 15 м. Расширенная гарантия — 3 года + 2 года бесплатное сервисное обслуживание.
| Параметр | Значение |
|---|---|
| Тип | настенная сплит-система, on/off |
| Серия | Pandora |
| Обслуживаемая площадь | до 28 м² |
| Холодопроизводительность | 2,75 кВт (9000 BTU) |
| Теплопроизводительность | 2,95 кВт |
| Потребляемая мощность (охлаждение) | 0,854 кВт |
| Потребляемая мощность (обогрев) | 0,81 кВт |
| Класс энергоэффективности | A (EER 3,22, COP 3,64) |
| Хладагент | R410A |
| Уровень шума внутреннего блока | 21,5–38 дБ(А) (5 скоростей) |
| Уровень шума наружного блока | 48 дБ(А) |
| Расход воздуха | 380/400/460/520/560 м³/ч |
| Количество скоростей вентилятора | 5 |
| Электропитание | 220–240 В, 1 фаза, 50 Гц |
| Рабочий ток (охлаждение / обогрев) | 4,01 / 3,8 А |
| Подключение питания | внутренний блок |
| Диаметр жидкостной трубы | 1/4″ (6,35 мм) |
| Диаметр газовой трубы | 3/8″ (9,52 мм) |
| Максимальная длина трассы | 15 м |
| Максимальный перепад высот | 8 м |
| Диапазон температур (охлаждение) | +18…+43+18…+43 °C |
| Диапазон температур (обогрев) | −7…+24−7…+24 °C |
| Габариты внутреннего блока (Ш×В×Г) | 811×278×198 мм |
| Габариты наружного блока (Ш×В×Г) | 712×459×276 мм |
| Вес внутреннего блока | 8 кг |
| Вес наружного блока | 22,5 кг |
| Межблочный кабель | 4×1,5 мм² |
| Силовой кабель | 3×1,5 мм² |
| Автомат защиты | 16 А |
| Компрессор | GMCC (Toshiba), неинверторный |
| Антикоррозийное покрытие | Blue Fin |
| Фильтры | предварительный, Silver Ion, Active Carbon |
| Ионизатор | есть |
| Дренаж | двустороннее подключение |
| Гарантия | 3 года + 2 года бесплатное ТО |
| Родина бренда | Италия |
| Страна производства | Китай (завод TCL) |
Функции и режимы работы
Сплит-система Royal Clima RC-PD28HN работает в четырёх режимах: охлаждение, обогрев, вентиляция и осушение.
Ключевые функции:
- 3D AUTO AIR — автоматическое управление горизонтальными и вертикальными жалюзи с пульта ДУ. Воздушный поток равномерно распределяется по помещению или фиксируется в нужном направлении.
- iFEEL — датчик температуры встроен в пульт ДУ. Кондиционер поддерживает комфортную температуру в зоне нахождения пользователя, а не у стены, где висит внутренний блок.
- Ионизатор — генерирует отрицательные ионы, уничтожая бактерии и нейтрализуя запахи.
- Фильтр Silver Ion — ионами серебра подавляет размножение бактерий на испарителе.
- Фильтр Active Carbon — угольный фильтр поглощает запахи, табачный дым и летучие органические соединения.
- Режим ECO — снижает энергопотребление за счёт оптимизации работы компрессора и вентилятора.
- Режим дежурного обогрева +8+8 °C — поддерживает минимальную температуру в помещении при длительном отсутствии, защищая от промерзания.
- Тёплый пуск — при включении на обогрев вентилятор запускается только после прогрева теплообменника, исключая подачу холодного воздуха.
- Турбо (TURBO) — интенсивный режим для быстрого охлаждения или обогрева на максимальной мощности.
- Ночной режим (Sleep) — плавное изменение температуры и снижение скорости вентилятора для комфортного сна.
- Самоочистка (анти-плесень) — после выключения вентилятор продолжает работать, просушивая испаритель и предотвращая образование плесени.
- Авторестарт — восстановление настроек после сбоя электропитания.
- Самодиагностика — автоматическое определение неисправностей.
- Таймер на 24 часа — программирование включения и отключения.
- Скрытый дисплей — индикация температуры на панели внутреннего блока, отключаемый.
- Шумоизоляция наружного блока — дополнительная изоляция компрессора снижает уровень шума.
- Пять скоростей вентилятора — точная настройка интенсивности воздухообмена.
- Двустороннее подключение дренажа — слева и справа, для удобства монтажа.
Где применяется
Модель RC-PD28HN оптимальна для помещений 15–28 м²: спальни, детские, кухни, небольшие гостиные, студии, кабинеты. Неинверторный компрессор on/off работает по принципу «включился — охладил — отключился». Уровень шума 21,5 дБ(А) — тише шёпота — подходит для установки в спальнях и детских. Фильтры Silver Ion и Active Carbon обеспечивают очистку воздуха от бактерий, запахов и аллергенов. Режим дежурного обогрева +8+8 °C полезен в загородных домах и неотапливаемых помещениях.
Особенности монтажа в монолитном доме ЖК «Алхимово»
ЖК «Алхимово» — монолитный дом 2021 года постройки. Монолитная конструкция диктует следующие требования к монтажу:
- Алмазное бурение — железобетонные стены бурятся только алмазной коронкой с пылесборником. Обычный перфоратор с буром неэффективен и повреждает арматуру.

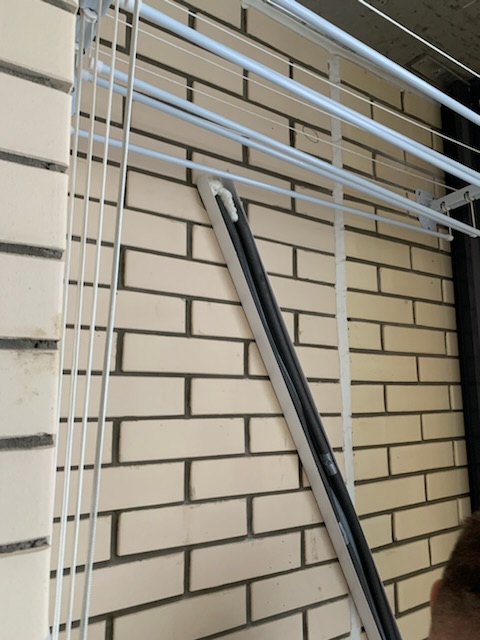

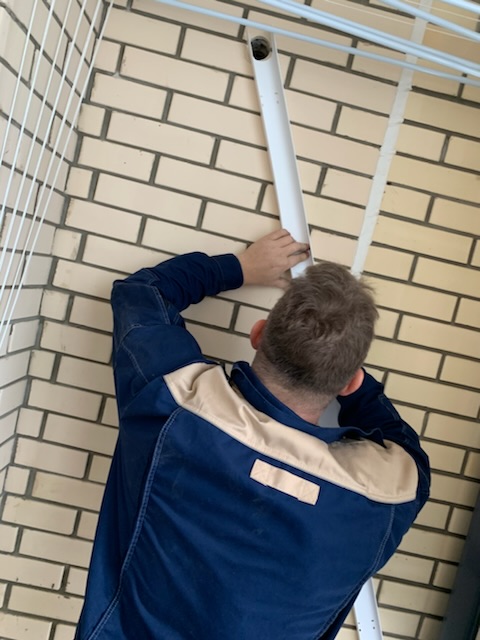

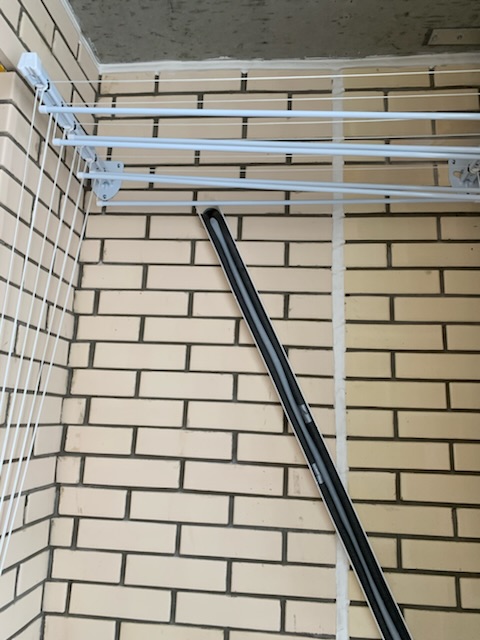

- Скрытая прокладка трассы — в монолитных домах с чистовой отделкой чаще применяется скрытый монтаж с штроблением стен. Открытая прокладка в коробе портит интерьер.
- Пайка медных труб — при скрытом монтаже в штробе вальцованные стыки недоступны для осмотра и подтяжки. Применяется пайка твёрдым припоем с азотной подушкой.
- Виброизоляция — монолитный дом хорошо проводит структурный шум. Наружный блок устанавливается на виброизоляторы, кронштейны крепятся через амортизирующие прокладки.
- Высота потолков 2,90 м — достаточно для установки настенных сплит-систем (блок размещается на расстоянии 10 см от потолка).
Этапы монтажа сплит-системы Royal Clima RC-PD28HN
1. Выезд замерщика
Мастер выезжает в квартиру на Рязановском шоссе, 31к1, оценивает:
- тип стен (монолит — алмазное бурение);
- расположение внутреннего и наружного блоков;
- длину трассы и способ прокладки (открытый в коробе, скрытый в штробе);
- точку вывода дренажа (на улицу или в канализацию);
- состояние электропроводки и расположение щитка;
- необходимость штробления и высотных работ.
По результатам замера составляется план работ и фиксируется итоговая стоимость.

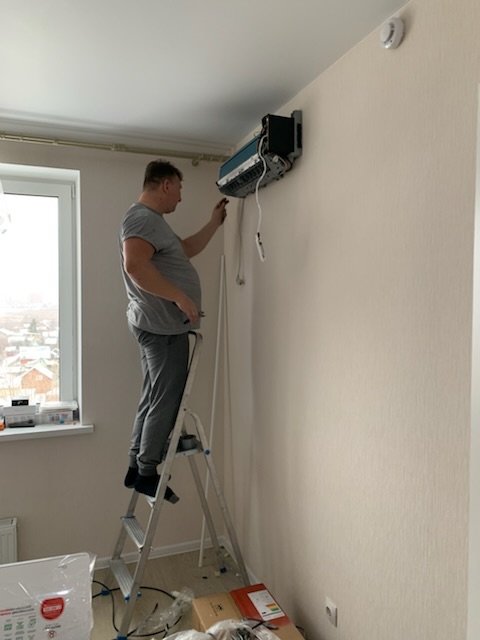

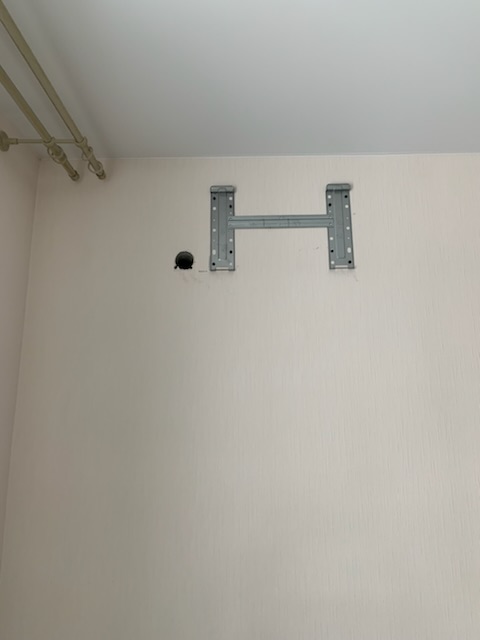

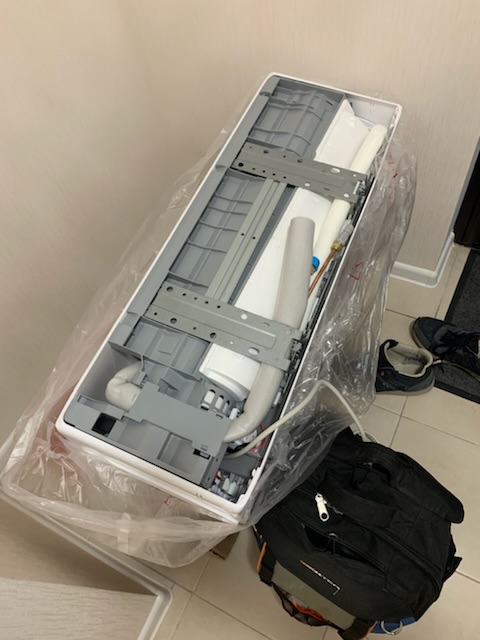

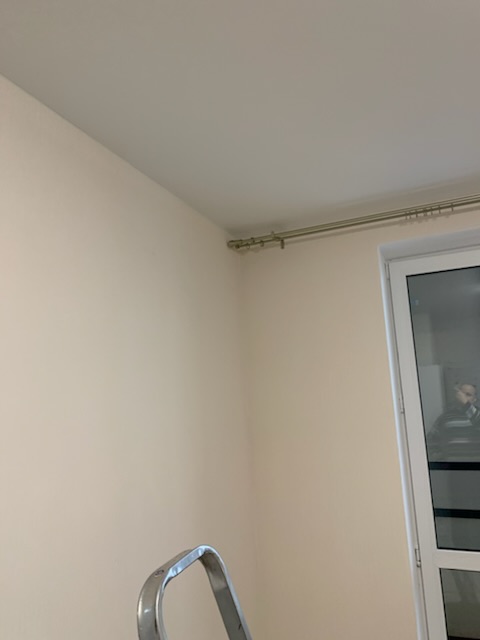

2. Разметка и крепление монтажной пластины
Внутренний блок размещается на стене на расстоянии не менее 10 см от потолка и 15 см от боковой стены. Воздушный поток не должен направляться прямо на кровать, диван или рабочий стол.
Монтажная пластина выравнивается по уровню строго горизонтально и крепится к монолитной стене анкерными болтами в 5–6 точках. Пластина должна плотно прилегать к стене — зазоры приводят к вибрации и шуму.

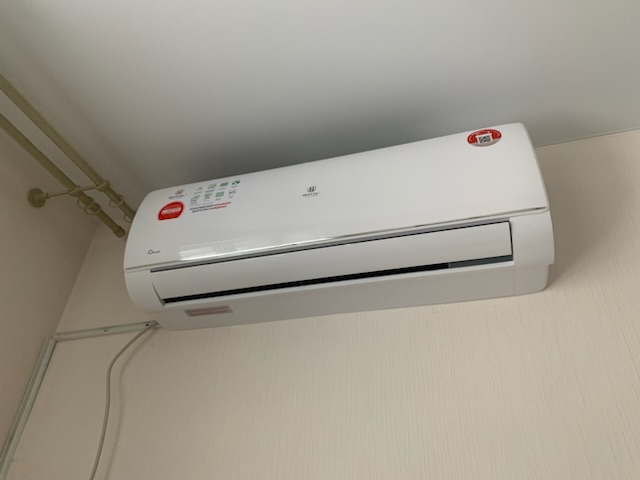

Внутренний блок RC-PD28HN компактен (811×278×198 мм) и весит 8 кг.

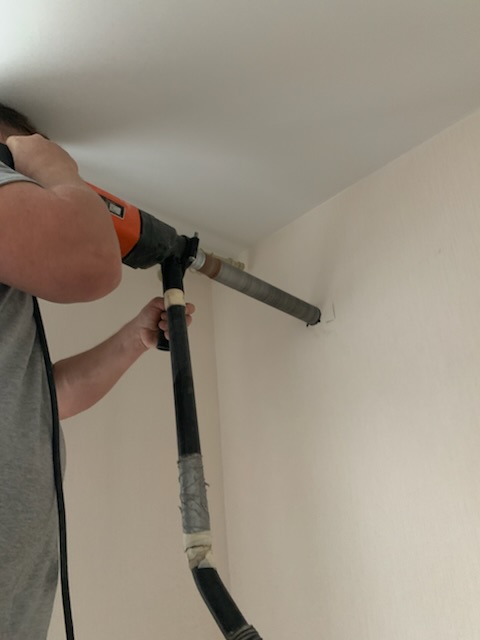

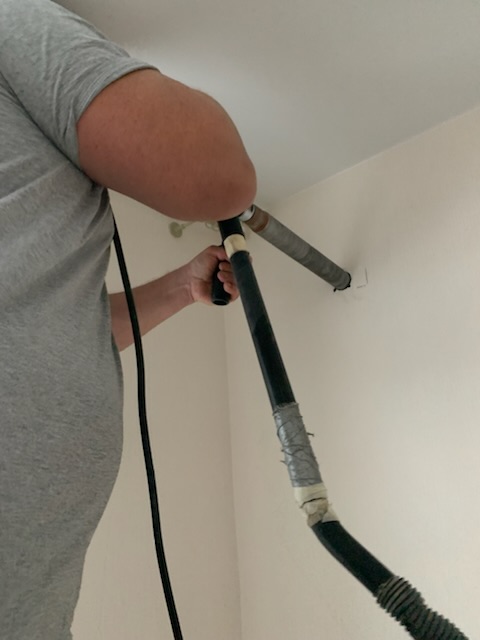

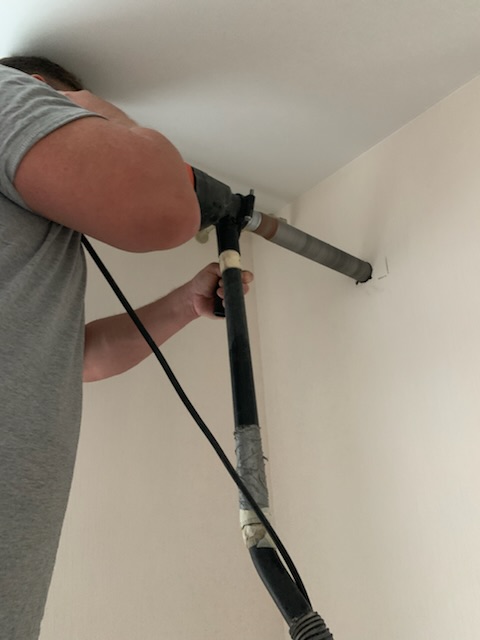

3. Бурение отверстия
Алмазным бурением сверлится сквозное отверстие диаметром 65 мм под наклоном вниз в сторону улицы (наружный край ниже на 5–7 мм) для естественного оттока конденсата. Бурение выполняется с пылесосом — без пыли и грязи. В отверстие вставляется защитная манжета.
При скрытом монтаже — штроба в монолитной стене шириной 50–60 мм, глубиной 50–60 мм. Штробление монолита — алмазным инструментом с пылесборником.

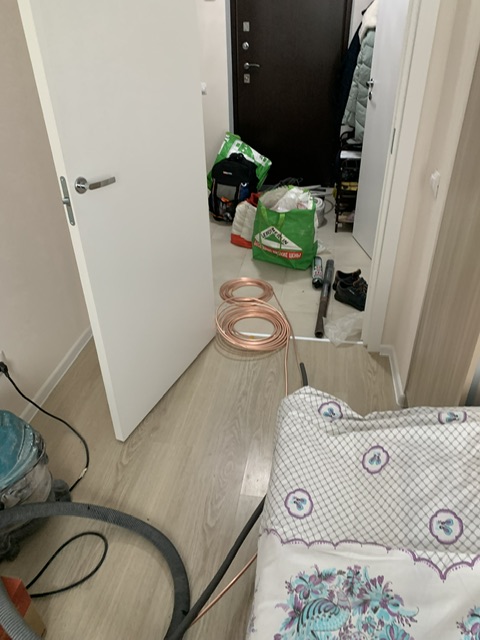

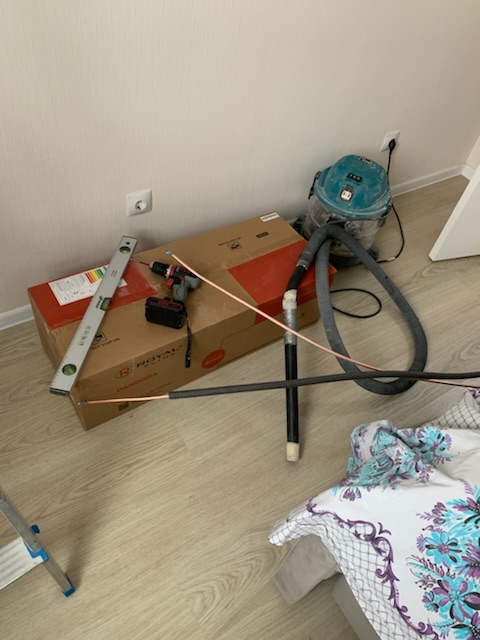

4. Прокладка фреоновой трассы
Используются медные трубы двух диаметров: жидкостная — 1/4″ (6,35 мм), газовая — 3/8″ (9,52 мм). На каждую трубу надевается теплоизоляция K-Flex толщиной не менее 9 мм — без зазоров. Изгибы выполняются трубогибом с радиусом не менее 5 диаметров трубы; ручной изгиб без инструмента приводит к заломам.
Трубы отрезаются труборезом под углом 90°, заусенцы удаляются римером. Накидные гайки надеваются на трубы до развальцовки. Затяжка — двумя ключами: одним фиксируется штуцер, другим затягивается гайка. Для затяжки используется динамометрический ключ: для 1/4″ — 15–20 Н·м, для 3/8″ — 30–40 Н·м.
Максимальная длина трассы — 15 м, перепад высот — 8 м. Заводская заправка R410A рассчитана на трассу до 5 м. При длине от 5 до 15 м требуется дозаправка из расчёта 20–30 г на метр свыше 5 м.
При скрытом монтаже в штробе применяется пайка твёрдым припоем Cu-P с азотной подушкой — заштукатуренные вальцованные стыки недоступны для осмотра и подтяжки.
5. Дренаж
Дренажный шланг прокладывается с уклоном не менее 1 см на метр в сторону стока — без подъёмов, перекручиваний и перегибов. Конденсат отводится на улицу через отверстие или в канализацию через сифон. Конец шланга нельзя погружать в воду. У модели RC-PD28HN двустороннее подключение дренажа — слева и справа.

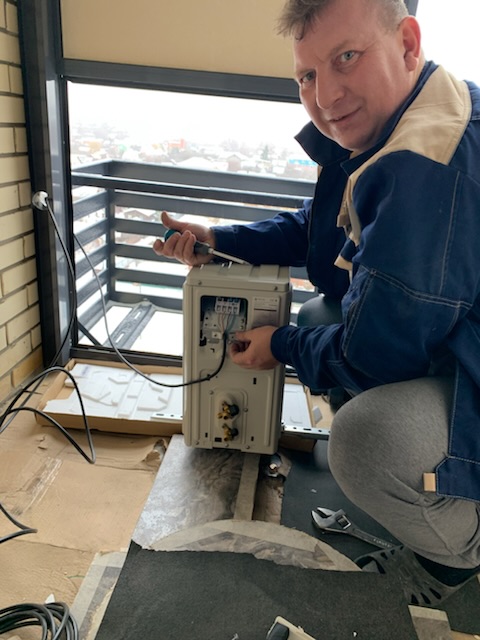

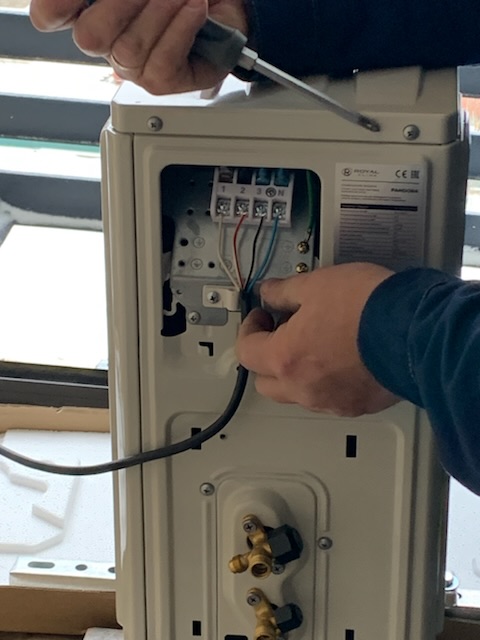

6. Электроподключение
Питание подаётся на внутренний блок. Межблочный кабель — 4×1,5 мм². Силовой кабель питания — 3×1,5 мм² через отдельный автомат защиты на 16 А. Запрещается подключать к этой линии другие электроприборы. Электросхема нанесена на внутреннюю сторону крышки клеммной коробки. Крышка после подключения должна быть плотно закрыта.

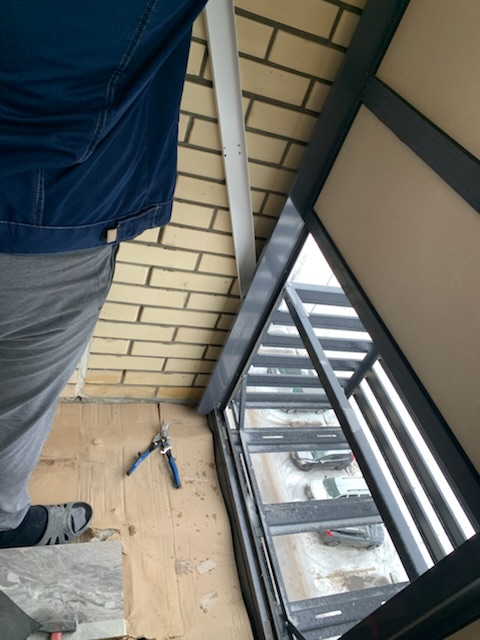

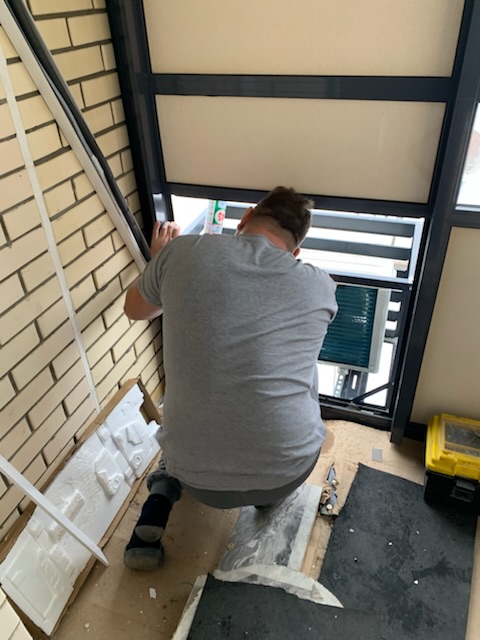

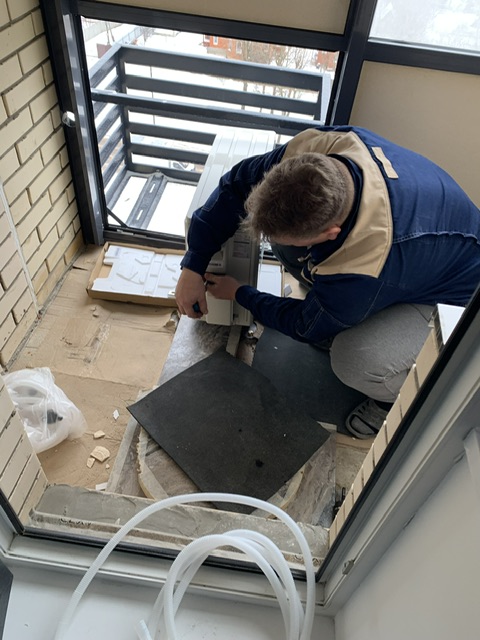

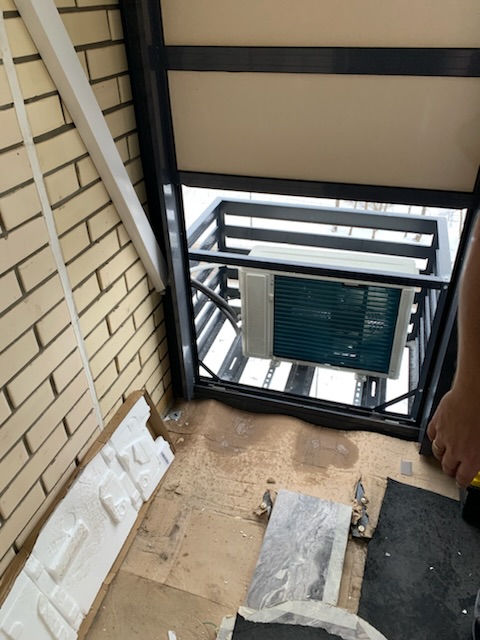

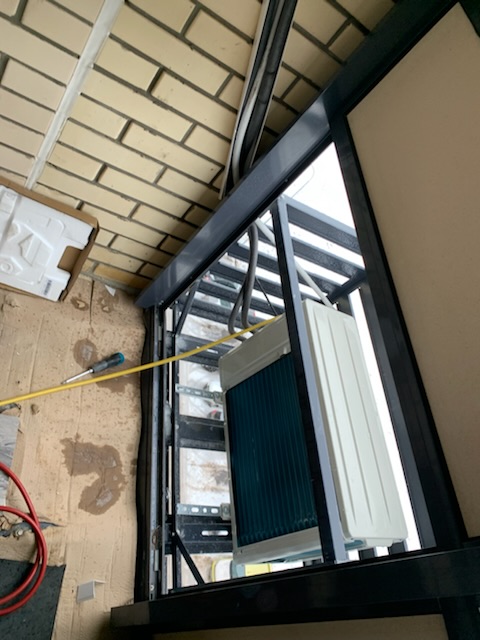

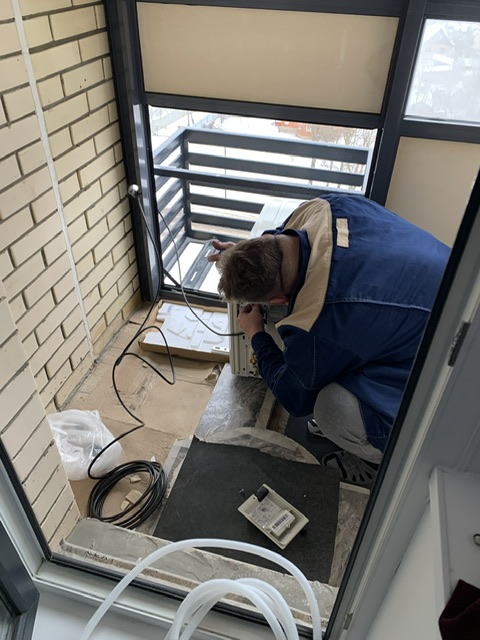

7. Установка наружного блока
Наружный блок (22,5 кг) устанавливается на кронштейны с виброизоляторами. При монтаже с окна или балкона (до 1,8 м от земли) — без альпиниста. При установке на верхних этажах — работа промышленного альпиниста или автовышки. Кронштейны проверяются на коррозию и надёжность крепления.

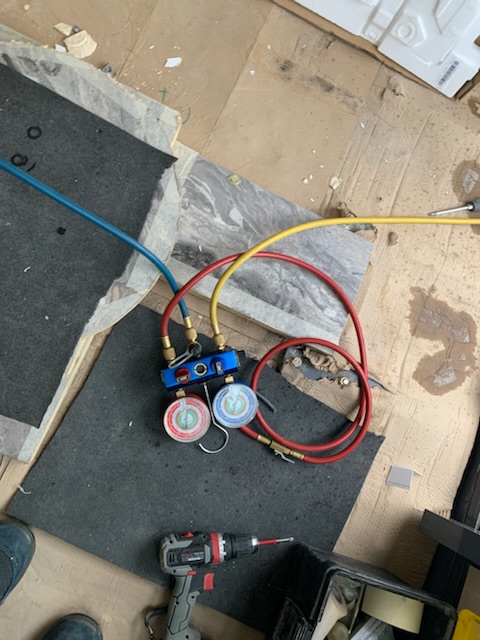

8. Вакуумирование и пуск
Вакуумным насосом откачивается воздух и влага из системы в течение 15–25 минут. Вакуумирование обязательно — без него влага реагирует с полиэфирным маслом POE и хладагентом R410A, образуя кислоты, разрушающие компрессор. Контроль герметичности: после отключения насоса стрелка манометра должна оставаться на отметке −1−1 бар 15–20 минут. Затем открываются сервисные вентили, система заполняется R410A.
9. Тестовый запуск
Проверяется работа во всех режимах, отсутствие протечек фреона (течеискателем), корректность дренажа, уровень шума, реакция на пульт. Разница температур на входе и выходе внутреннего блока — 8–12 °C. Проверяются функции 3D AUTO AIR, iFEEL, Turbo, Sleep, ECO. Кондиционер должен проработать не менее 20–30 минут.
Стандартный и нестандартный монтаж
Стандартный монтаж включает:
- установку внутреннего блока на монтажной пластине;
- установку наружного блока на кронштейны (до 1,8 м от земли, без альпиниста);
- фреоновую трассу с теплоизоляцией до 3–5 м;
- дренажный шланг до 2–5 м;
- межблочный кабель до 5 м;
- одно сквозное отверстие (Ø65 мм);
- подключение к существующей розетке;
- вакуумирование и пусконаладку.
Нестандартный монтаж — всё, что выходит за рамки стандартного: длина трассы более 5 м, штробление монолитных стен, работа промышленного альпиниста, демонтаж старого кондиционера, монтаж на вентилируемый фасад, дополнительные отверстия, установка зимнего комплекта, пайка медных труб в штробе.
Монтаж в два этапа
При ремонте в квартире или новостройке монтаж выполняется в два этапа:
Первый этап (черновые работы): бурение отверстия, штробление, прокладка труб с изоляцией, дренажа и кабеля, установка наружного блока, вакуумирование и консервация трассы.
Второй этап (после чистовой отделки): установка монтажной пластины, навешивание внутреннего блока, подключение к трассе, подключение питания, дозаправка фреоном (при необходимости), тестовый запуск.
Актуальные цены на монтаж в Москве (2026)
Базовый монтаж
| Услуга | Стоимость |
|---|---|
| Стандартный монтаж 9000 BTU (при покупке кондиционера у установщика) | от 12 900 – 15 599 ₽ |
| Стандартный монтаж 9000 BTU (кондиционер куплен в другом месте) | от 15 599 – 17 500 ₽ |
| Монтаж со пайкой трассы (07–09, до 5 м) | от 16 000 – 22 000 ₽ |
| Премиум-монтаж (пайка с азотом, усиленные материалы) | от 22 000 – 30 000 ₽ |
| Срочный монтаж (в день обращения) | +1 500 – 3 000 ₽ к стоимости |
| Сезонная надбавка (май–август) | +10–15% к стоимости |
В базовую стоимость входит: монтаж блоков на кронштейны, трасса до 3–5 м (медные трубы в изоляции, дренаж, кабель), бурение одного отверстия, вакуумирование 15–25 минут, пусконаладка, инструктаж.
Дополнительные работы и материалы
| Услуга | Стоимость |
|---|---|
| Дополнительный метр трассы (сверху 3–5 м) | 1 200 – 2 500 ₽ / м |
| Штробление монолитного бетона | 800 – 1 500 ₽ / м |
| Штробление кирпича, пеноблока | 350 – 700 ₽ / м |
| Алмазное бурение отверстия (Ø65 мм, монолит) | 2 500 – 5 500 ₽ |

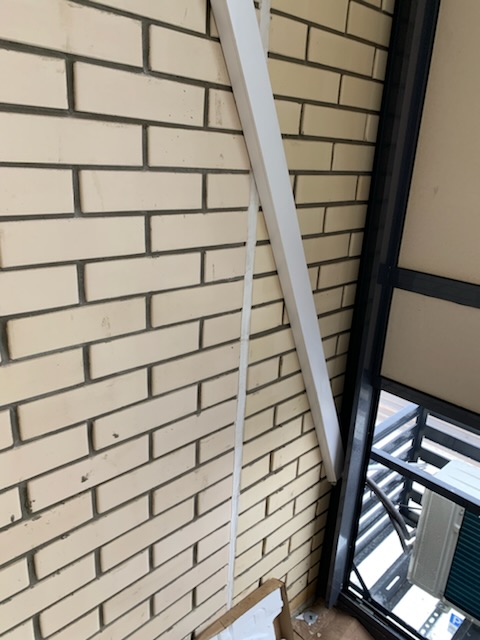

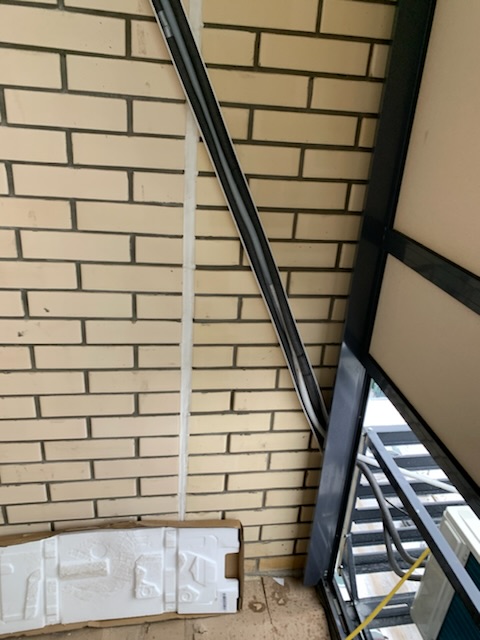

| Декоративный кабель-канал (короб) | 800 – 1 500 ₽ / м |
| Высотные работы (промышленный альпинизм) | 3 000 – 10 000 ₽ |
| Автовышка / тур | 3 000 – 6 000 ₽ |
| Дополнительное сквозное отверстие | 2 500 – 5 500 ₽ |
| Установка отдельного автомата в электрощите | 2 000 – 4 000 ₽ |
| Прокладка силового кабеля от щитка | 2 000 – 4 500 ₽ |
| Демонтаж старого кондиционера (07–09) | 3 000 – 8 000 ₽ |
| Зимний комплект (до −30−30 °C) | 5 000 – 8 000 ₽ |
| Пайка медной трубы (1 стык, твёрдый припой) | 500 – 1 500 ₽ |
| Пайка с азотной подушкой (1 стык) | 800 – 2 000 ₽ |
| Опрессовка азотом | 2 500 – 7 500 ₽ |
Монтаж в два этапа
| Этап | Стоимость |
|---|---|
| Первый этап (черновой, с наружным блоком) | 8 500 – 15 000 ₽ |
| Второй этап (чистовой, внутренний блок) | 4 300 – 9 000 ₽ |
| Итого за оба этапа | 15 000 – 24 000 ₽ |
Сервисное обслуживание (ТО)
| Услуга | Стоимость |
|---|---|
| Комплексное ТО настенного кондиционера (до 2,8 кВт) | 3 000 – 6 000 ₽ |
| ТО при заказе от 2–4 шт | 3 300 – 4 000 ₽ / шт |
| Глубокая чистка с разбором блока + дезинфекция | 5 500 – 8 000 ₽ |
| Чистка внутреннего блока (отдельно) | 1 500 – 4 500 ₽ |
| Чистка наружного блока (отдельно) | 1 500 – 3 500 ₽ |
| Диагностика с выездом | 1 500 – 3 000 ₽ |
Заправка фреоном
| Услуга | Стоимость |
|---|---|
| Фреон R410A — стоимость хладагента | 550 – 800 ₽ / 100 г |
| Дозаправка (до 300 г) | 2 500 – 4 500 ₽ |
| Полная перезаправка с вакуумированием | 4 000 – 7 500 ₽ |
| Поиск и устранение утечки + заправка | 6 000 – 9 000 ₽ |
Для модели RC-PD28HN (заводская заправка ~600–800 г) полная перезаправка R410A обходится в среднем 5 000–7 000 ₽.
На что обратить внимание при выборе монтажника
Низкие цены — не всегда выгода. Если предлагают монтаж за 5 000–8 000 ₽ — почти всегда это «базовая» цена, в которую не входят кронштейны, бурение отверстия, материалы или трасса длиннее 3 м. Реальный чек вырастает на 50–100% уже на объекте.
Что должно входить в честную цену монтажа 9000 BTU (13 000 – 18 000 ₽):
- кронштейны под наружный блок;
- бурение одного отверстия (Ø65 мм);
- медные трубы в изоляции, дренажный шланг, межблочный кабель — до 3–5 м;
- подключение к существующей розетке или автомату;
- вакуумирование 15–25 минут;
- пусконаладка и тестовый запуск;
- гарантия на монтаж 1–3 года.
Фиксируйте цену в договоре. Окончательная стоимость должна быть согласована до начала работ.
Обслуживание кондиционера Royal Clima RC-PD28HN
Регулярное обслуживание продлевает срок службы и сохраняет эффективность. Рекомендуемая периодичность — 2 раза в год: весной перед сезоном охлаждения и осенью после.
Что входит в ТО:
- Чистка воздушных фильтров — промывка сетчатых фильтров, самостоятельная чистка раз в 2–3 недели.
- Чистка фильтров тонкой очистки — Silver Ion и Active Carbon. Пропылесосить, при сильном загрязнении — промыть. Замена раз в 6–12 месяцев.
- Чистка и дезинфекция испарителя — химическая промывка ламелей внутреннего блока, антибактериальная обработка.
- Чистка дренажной системы — промывка поддона и дренажной трубки.
- Проверка давления фреона R410A — замер манометром, при необходимости дозаправка.
- Проверка электрики — подтяжка клемм, проверка проводки, замер напряжения и токов.
- Чистка конденсатора наружного блока — удаление пыли и пуха.
Типичные неисправности
| Неисправность | Симптом | Причина | Решение |
|---|---|---|---|
| Утечка фреона | Не охлаждает, иней на трубках | Микротечь по вальцовке | Поиск утечки, перевальцовка, дозаправка R410A |
| Перегрев компрессора | Отключается через 5–10 минут | Загрязнённый конденсатор | Чистка конденсатора мойкой |
| Капает вода из блока | Вода на стене, мебели | Засор дренажа | Чистка дренажной системы |
| Неприятный запах | Запах при включении | Плесень на испарителе | Дезинфекция испарителя |
| Не греет | Холодит, не обогревает | Четырёхходовой клапан | Замена клапана |
| Шум внутреннего блока | Гул, треск | Износ подшипников вентилятора | Замена подшипников или двигателя |
| Компрессор не запускается | Гул при запуске | Пусковой конденсатор | Замена конденсатора |
| Не реагирует на пульт | Нет реакции | Батарейки, пульт, приёмник | Замена батареек, пульта, ремонт платы |
Почему важен профессиональный монтаж
Производитель прямо указывает: установка и обслуживание должны выполняться сертифицированными специалистами. Расширенная гарантия Royal Clima (3 года + 2 года бесплатное ТО) действует только при установке авторизованной организацией с отметкой в гарантийном талоне.
По статистике, 80% поломок сплит-систем в первые годы эксплуатации связаны не с заводским браком, а с нарушениями при установке:
- некачественная вальцовка → утечка фреона;
- залом медной трубы → перегрев компрессора;
- пропуск вакуумирования → влага в системе, выход компрессора;
- неправильный уклон дренажа → протечки воды;
- слабое крепление наружного блока → вибрация, риск обрушения.
Заказать монтаж Royal Clima RC-PD28HN в Москве
Компания «МонтажМастер» выполняет продажу и установку кондиционеров Royal Clima в Москве и Московской области, в том числе по адресу Рязановское шоссе, 31к1 (ЖК «Алхимово», район Щербинка).
Что мы предлагаем:
- монтаж настенных сплит-систем Royal Clima с вальцовкой и пайкой;
- алмазное бурение монолитных стен и перекрытий;
- штробление с пылеудалением;
- опрессовку азотом под давлением 28–30 бар;
- вакуумирование и заправку R410A по массе;
- гарантию на монтажные работы.
Выезд по Новомосковскому административному округу, Щербинке и Новой Москве. Опыт работы с монолитными домами, скрытым монтажом и нестандартными трассами.
Свяжитесь с нами:
- Телефон: +7 (495) 644-88-40, +7 (916) 397-51-31
- E-mail:info@vent-master.ru
