Монтаж кондиционера с альпинистом МО, д. Путилково, д.3

Монтаж мультисплит-системы IGC RAM3-X27UNH с блоками RAK-X07NH, RAK-X09NH, RAK-X18NH с альпинистом — МО, д. Путилково, д.3

Мультисплит-система IGC серии Free Match Х 3D DC-Inverter — инверторная климатическая система британского бренда IGC, собираемая в Китае на заводе AUX. В данной конфигурации один наружный блок IGC RAM3-X27UNH обслуживает три настенных внутренних блока различной мощности: IGC RAK-X07NH (2,05 кВт охлаждения, до 20 м²), IGC RAK-X09NH (2,55 кВт, до 25 м²) и IGC RAK-X18NH (5,1 кВт, до 50 м²). Наружный блок обеспечивает охлаждение мощностью 7,9 кВт и обогрев 8,2 кВт, работает на хладагенте R410A с заводской заправкой 1,4 кг. Суммарная мощность внутренних блоков — 9,7 кВт охлаждения, что составляет 123% от мощности наружного блока — в пределах допустимого диапазона 50–130% для систем Free Match. Максимальная длина фреоновой трассы — до 60 м, перепад высот — до 15 м. Питание — 220–240 В, одна фаза. Производитель даёт гарантию 3 года.

Монтаж проводился в жилом комплексе «Большое Путилково» по адресу Московская область, Красногорский городской округ, д. Путилково, Вольная улица, д.3. ЖК «Большое Путилково» — масштабный комплекс от застройщика «Группа Самолёт», монолитно-кирпичные дома переменной этажности от 9 до 25 этажей, построенные в 2023 году. Толстые железобетонные стены, глухие фасады и большая высотность делают установку наружного блока из окна невозможной — требуется привлечение промышленного альпиниста.

Наша компания «МонтажМастер» выполняет монтаж мультисплит-систем IGC Free Match с промышленными альпинистами в ЖК «Большое Путилково» и других домах по д. Путилково в Московской области.

Технические характеристики оборудования

Наружный блок IGC RAM3-X27UNH

Внутренний блок IGC RAK-X07NH (спальня)

Внутренний блок IGC RAK-X09NH (детская / кабинет)

Внутренний блок IGC RAK-X18NH (гостиная)

Особенности конфигурации

Суммарная мощность охлаждения внутренних блоков: 2,05 + 2,55 + 5,1 = 9,7 кВт. Наружный блок: 7,9 кВт. Коэффициент загрузки — 123%, что в пределах допустимого диапазона 50–130% для системы Free Match. При одновременной работе всех трёх блоков на максимальной мощности каждый блок получает пропорционально уменьшенную долю хладагента — система автоматически перераспределяет поток через электронные расширительные вентили (EEV).

Важно: разный диаметр газовых труб. Блоки RAK-X07NH и RAK-X09NH используют газовую трубу 3/8" (9,52 мм), а блок RAK-X18NH — 1/2" (12,7 мм). Наружный блок RAM3-X27UNH имеет три газовых порта диаметром 3/8". Для подключения блока X18NH используется переходник-редуктор с 3/8" на 1/2" на отрезке от разветвителя до внутреннего блока. Это стандартная практика для систем Free Match с блоками разной мощности.

Особенности жилого комплекса «Большое Путилково»

Монолитно-кирпичные стены дома — железобетон толщиной 200–400 мм с кирпичной облицовкой. Бурение сквозного отверстия для фреоновой трассы требует мощного перфоратора с алмазной коронкой. Время бурения — от 20 до 40 минут в зависимости от толщины стены и армирования.

Когда нужен альпинист

В ЖК «Большое Путилково» по адресу д. Путилково, д.3 привлечение промышленного альпиниста требуется в следующих случаях:

• Наружный блок устанавливается выше второго этажа — стандартное условие высотных работ;
• Окно не открывается или не позволяет передать блок на фасад — в доме установлены панорамные или глухие окна;
• Наружный блок монтируется на смежной стене — не под окном, а сбоку, где нет доступа из помещения;
• Вес наружного блока 46 кг — блок RAM3-X27UNH нельзя безопасно передать и установить на кронштейны из окна без страховки;
• Демонтаж старого кондиционера на высоте — снятие прежнего наружного блока с фасада.

Согласование с управляющей компанией

Перед проведением высотных работ в ЖК «Большое Путилково» необходимо согласование с управляющей компанией ООО «Самолёт-Сервис». Для согласования предоставляется:

• Удостоверение промышленного альпиниста — подтверждение квалификации и допуска к высотным работам;
• Гарантийное письмо от подрядчика — гарантия соблюдения техники безопасности и возмещения ущерба;
• Наряд-допуск на высотные работы — на конкретную дату и вид работ;
• Договор подряда — между заказчиком и монтажной организацией;
• Сертификаты на снаряжение — страховочные системы, верёвки, карабины, спусковые устройства.

Наша компания предоставляет полный пакет документов для согласования с УК «Самолёт-Сервис».

Этапы монтажа

1. Подготовка и замеры

Мастер выезжает в квартиру по адресу д. Путилково, д.3 для первичных замеров:

• Определяются места установки трёх внутренних блоков — с учётом расстановки мебели, расположения окон и дверей, высоты потолков (2,75 м);
• Определяется место установки наружного блока RAM3-X27UNH (822×655×302 мм, 46 кг) на фасаде — под окном гостиной или на смежной стене;
• Замеряются длины трёх фреоновых трасс — от наружного блока до каждого внутреннего;
• Проверяется толщина стены и возможность бурения — монолитный железобетон требует алмазной коронки;
• Оценивается доступ альпиниста к месту установки — с крыши, с балкона или из окна;
• Согласовывается время работ с управляющей компанией.

2. Бурение сквозных отверстий

В монолитно-кирпичной стене бурение проводится перфоратором с алмазной коронкой диаметром 45–55 мм. Отверстия бурятся под наклоном вниз в сторону улицы (3–5 градусов) — для самотёка конденсата. При установке трёх внутренних блоков бурится от одного до трёх отверстий в зависимости от расположения блоков.

В готовые отверстия вставляются защитные гильзы — отрезки пластиковой трубы, предохраняющие изоляцию медных трубок и кабели от повреждения о арматуру.

3. Прокладка фреоновых трасс

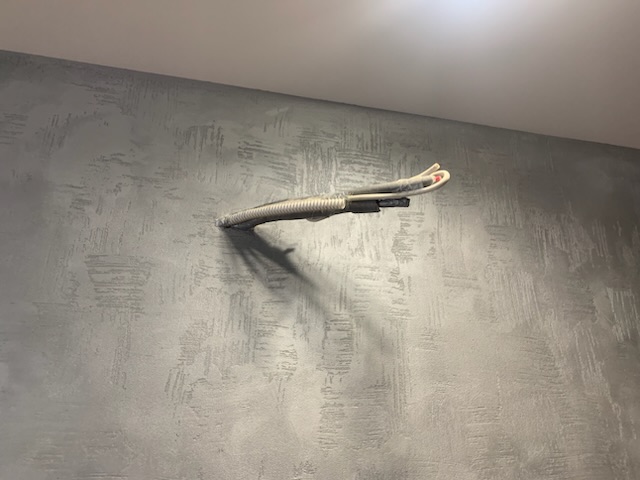

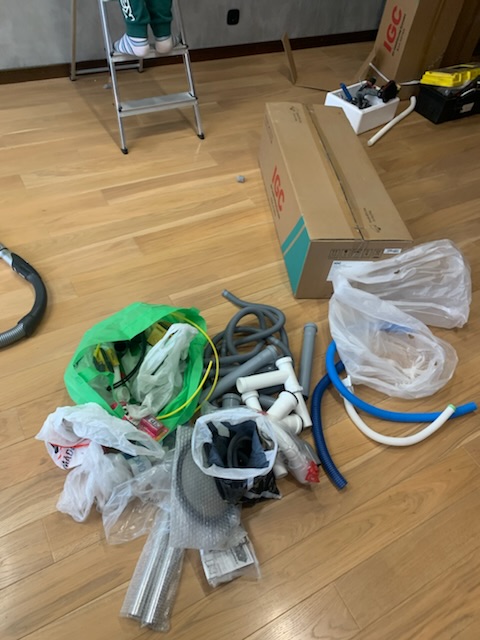

Для каждого внутреннего блока прокладывается отдельная трасса — две медные трубки, межблочный кабель и дренажный шланг, связанные в жгут.

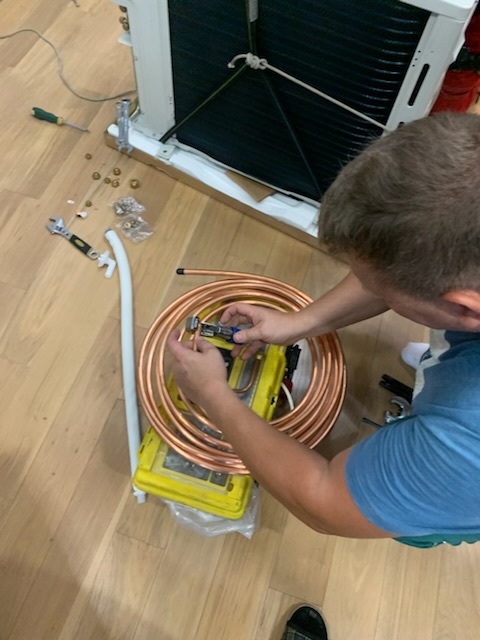

• Резка труб — труборезом, не ножовкой. Медная стружка, попавшая внутрь контура, забивает капиллярную трубку и выводит компрессор из строя.
• Зачистка (римминг) — края труб обрабатываются риммером для удаления заусенцев.
• Теплоизоляция — на каждую трубку надевается утеплитель (флекс) для предотвращения конденсации и потери холода.
• Изгиб — трубки гнутся трубогибом с радиусом не менее 4 диаметров. Залом сужает сечение — компрессор работает на перегрузке.
• Сборка в жгут — трубки, кабель и дренажный шланг связываются виниловой лентой.

Для блока RAK-X18NH газовая труба 1/2" (12,7 мм) на участке от разветвителя до внутреннего блока соединяется с газовым портом наружного блока 3/8" (9,52 мм) через переходник-редуктор.

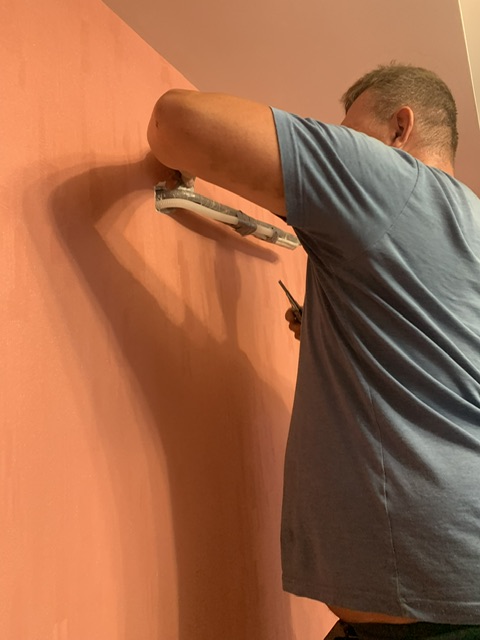

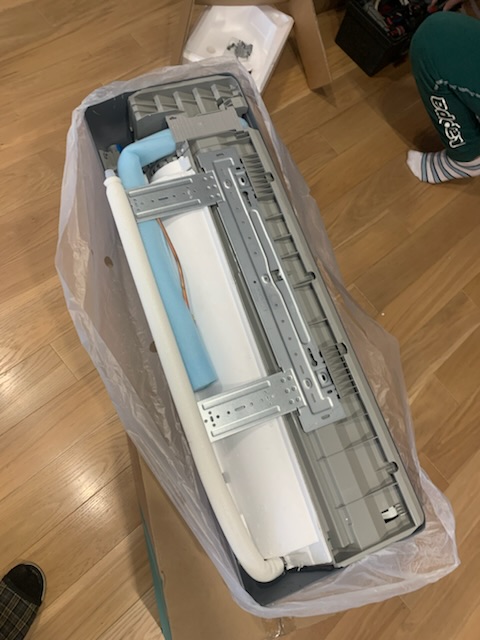

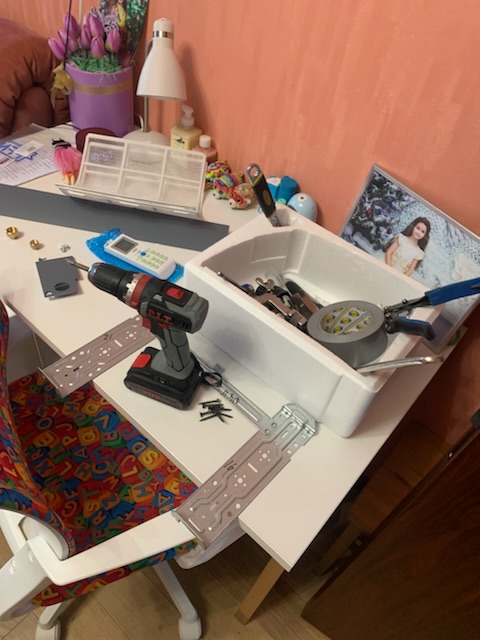

4. Установка монтажных пластин

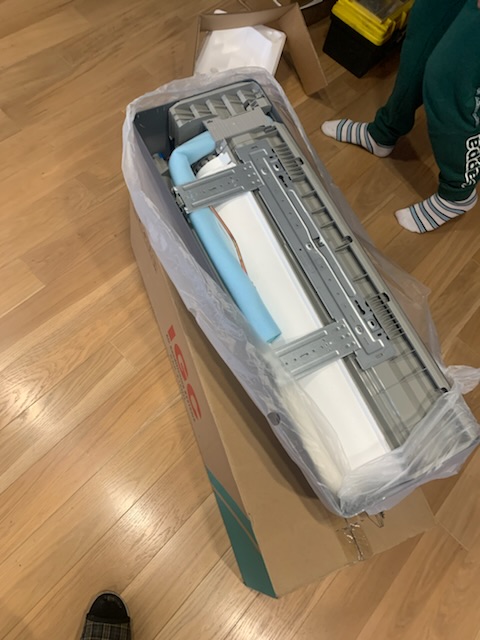

Для каждого внутреннего блока устанавливается отдельная монтажная пластина. Пластина снимается с задней панели блока, прикладывается к стене и выставляется строго горизонтально по строительному уровню — перекос нарушает отток конденсата. В монолитной стене пластина крепится анкерными болтами.

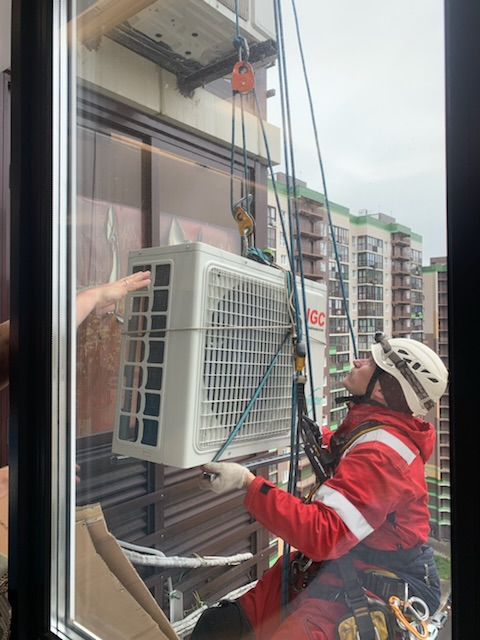

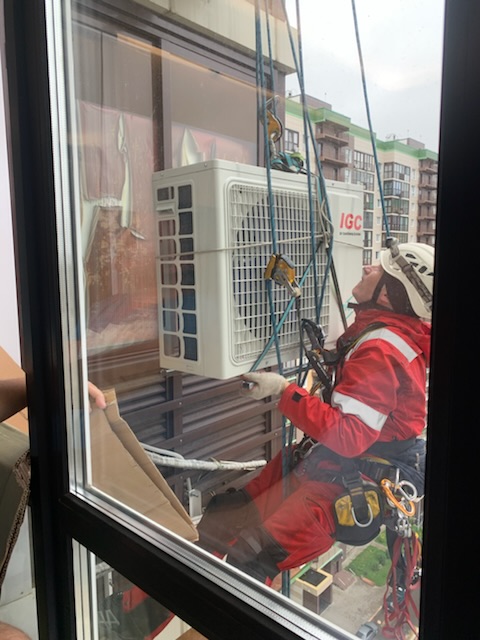

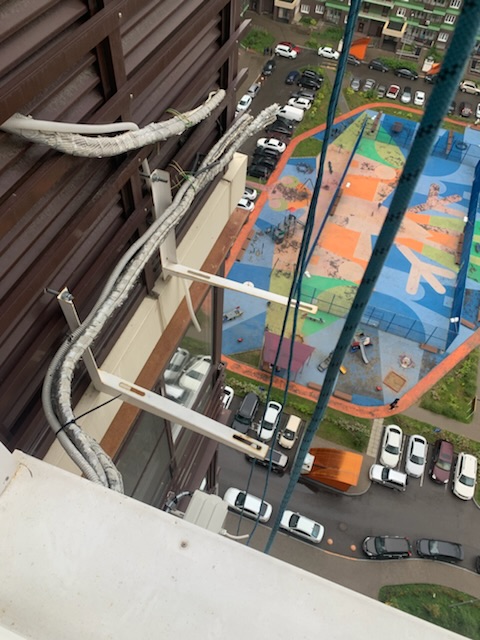

5. Работа альпиниста на фасаде

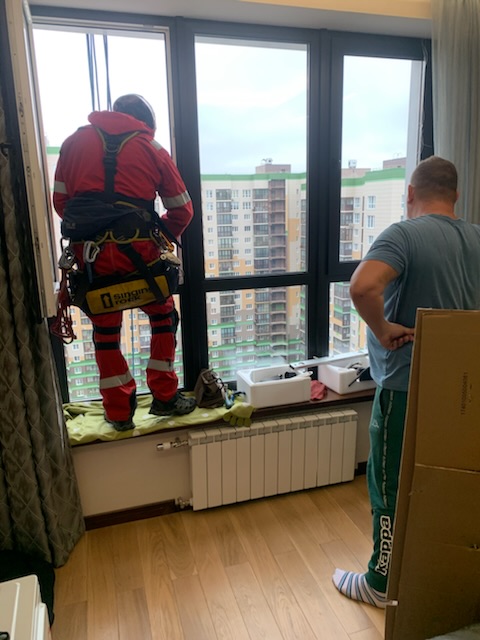

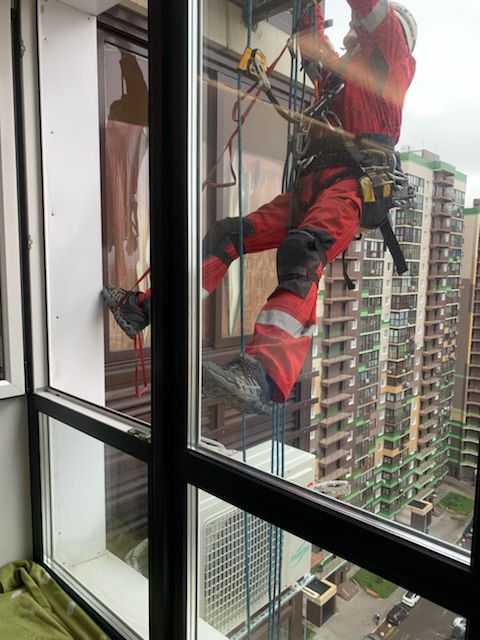

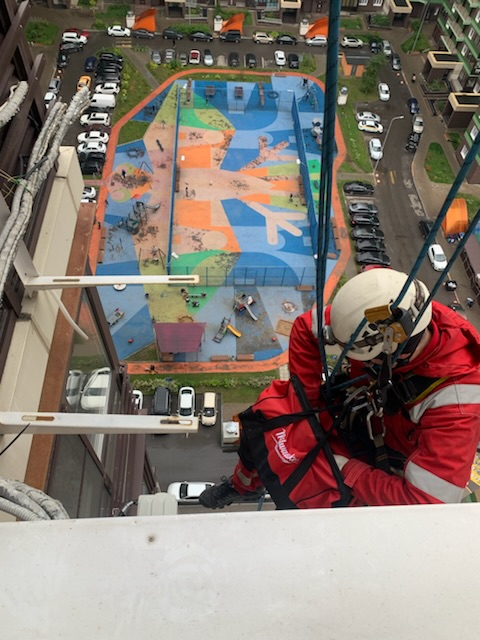

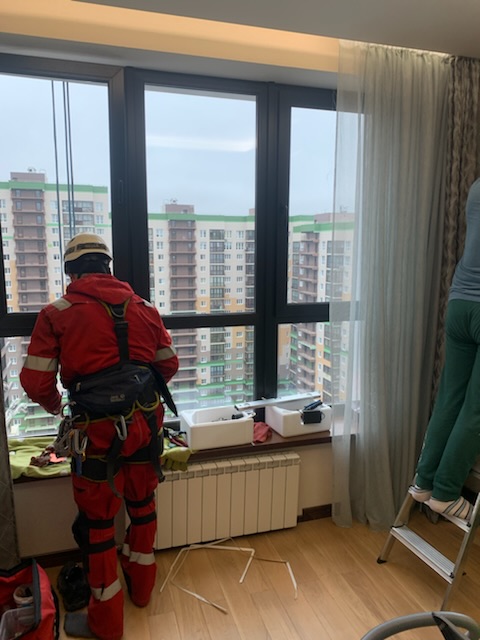

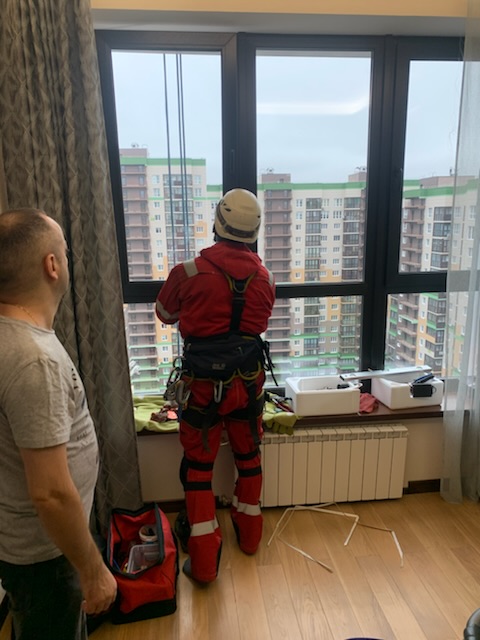

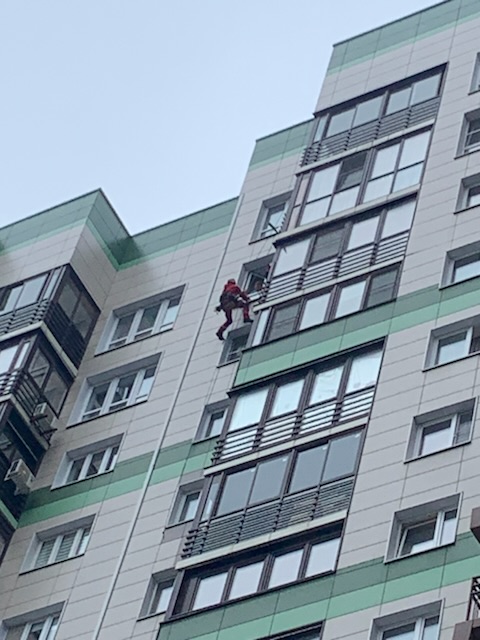

Промышленный альпинист поднимается на крышу или спускается с верхнего этажа к месту установки наружного блока. Альпинист использует сертифицированную страховочную систему, спусковое устройство, карабины и анкерные точки.

Работы на фасаде:

1. Установка кронштейнов — усиленные кронштейны крепятся к монолитной стене анкерными болтами М10–М12 длиной 80–100 мм. Предварительно проверяется отсутствие арматуры в точках сверления детектором. Кронштейны выравниваются по уровню.

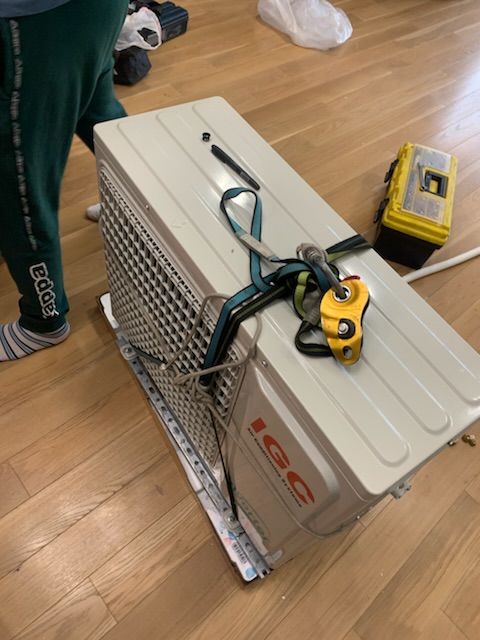

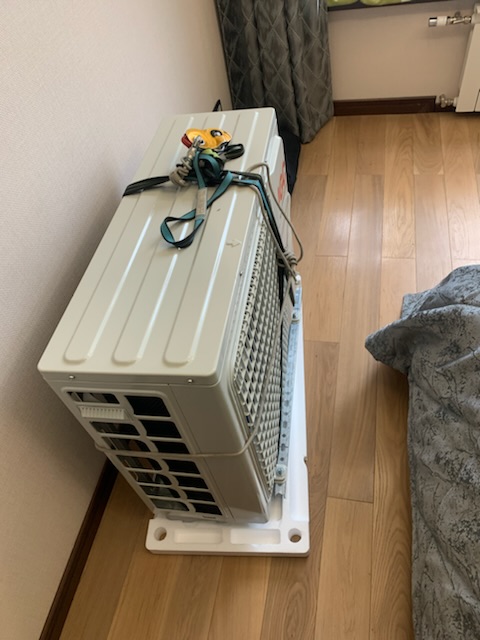

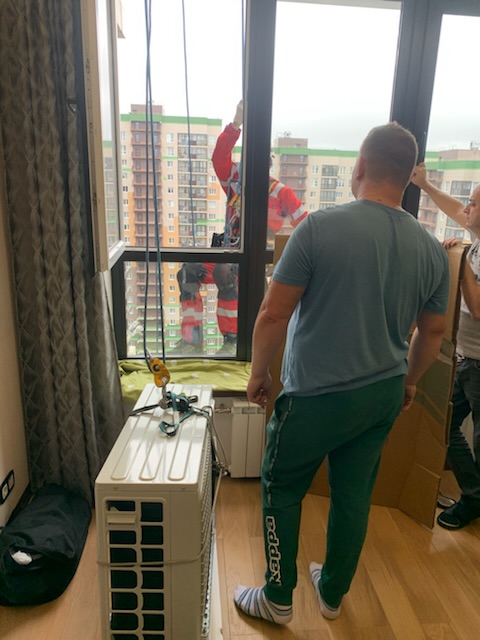

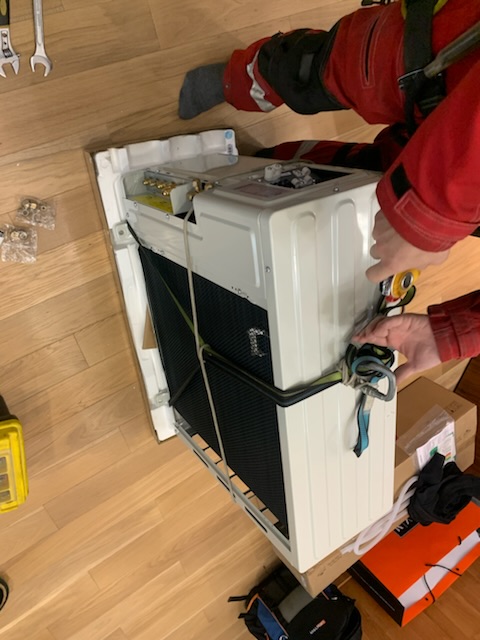

2. Приём наружного блока — блок RAM3-X27UNH весом 46 кг передаётся альпинисту из окна квартиры. Для блока такого веса может потребоваться второй альпинист или полиспаст.

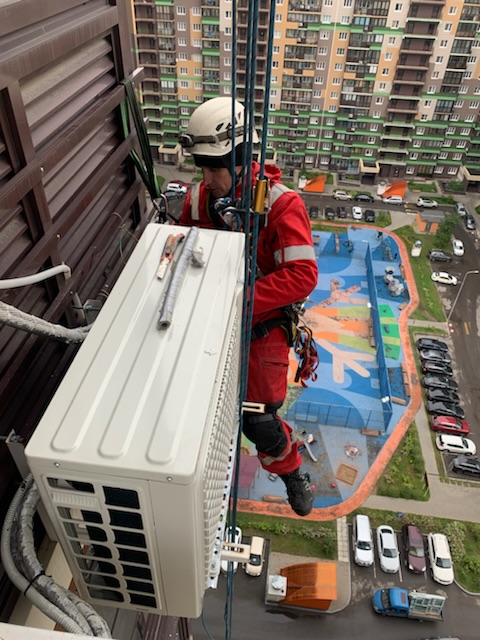

3. Крепление блока на кронштейны — блок фиксируется болтами через резиновые виброизоляторы.

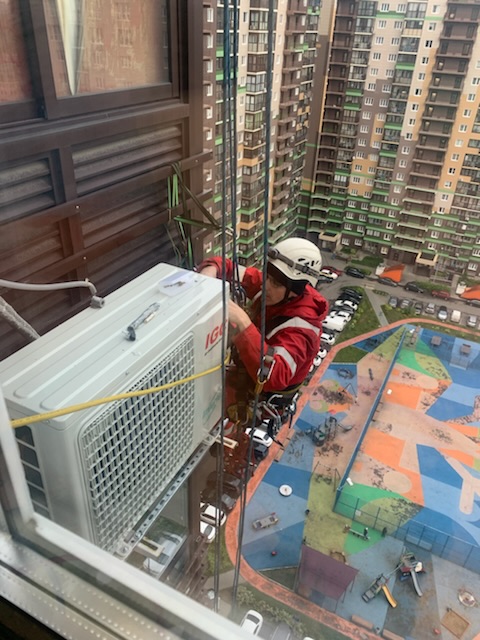

4. Подключение медных трубок — три пары медных трубок подключаются к трём сервисным портам наружного блока. Гайки накручиваются от руки, затем дотягиваются динамометрическим ключом. Для 1/4" — 15–20 Нм, для 3/8" — 30–40 Нм, для 1/2" — 40–50 Нм.
5. Подключение межблочных кабелей — три коммуникационных кабеля подключаются к клеммной колодке наружного блока с совпадением нумерации клемм на внутренних блоках.
6. Вывод дренажа — дренажные шланги выводятся на улицу с уклоном вниз.

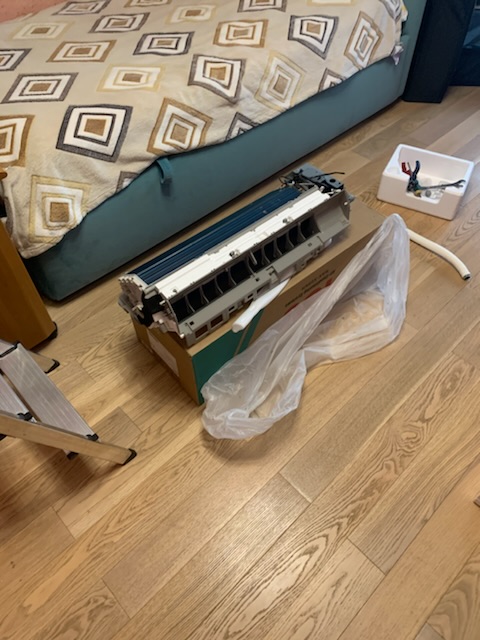

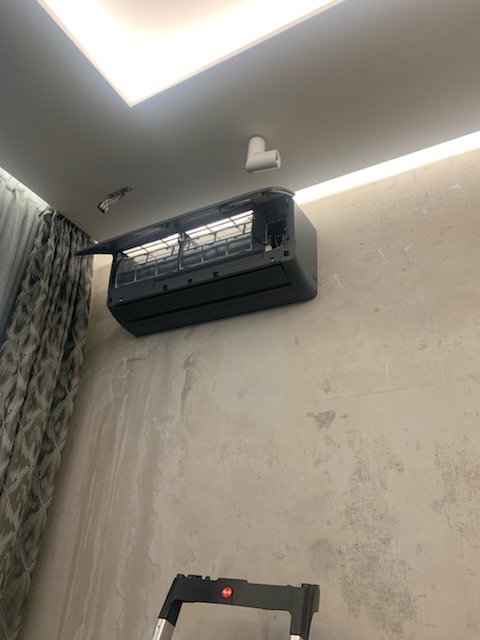

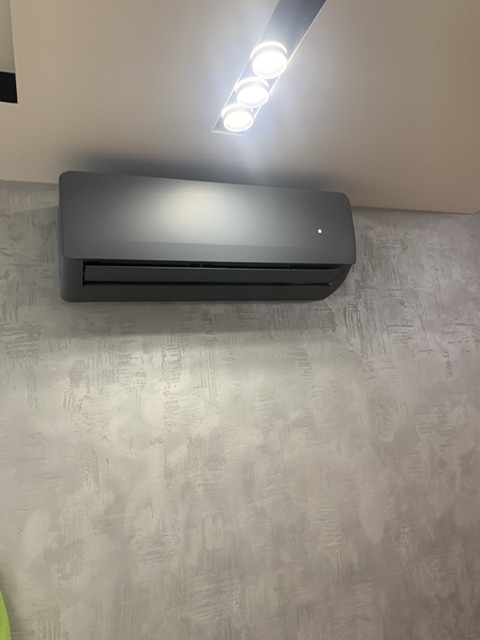

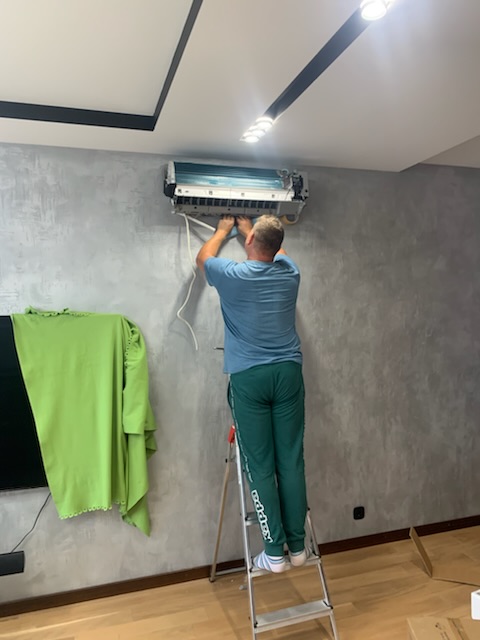

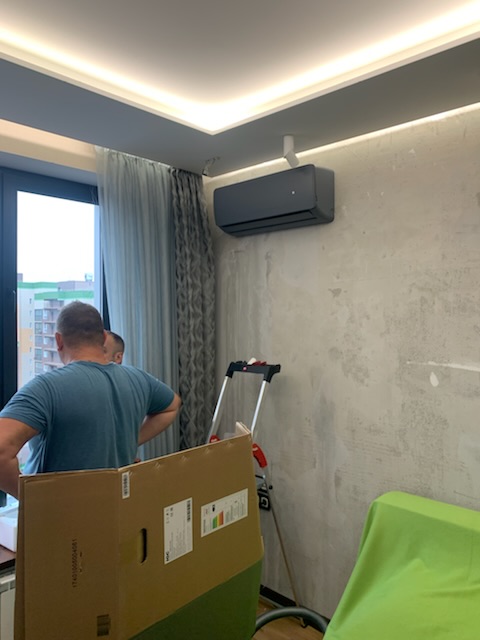

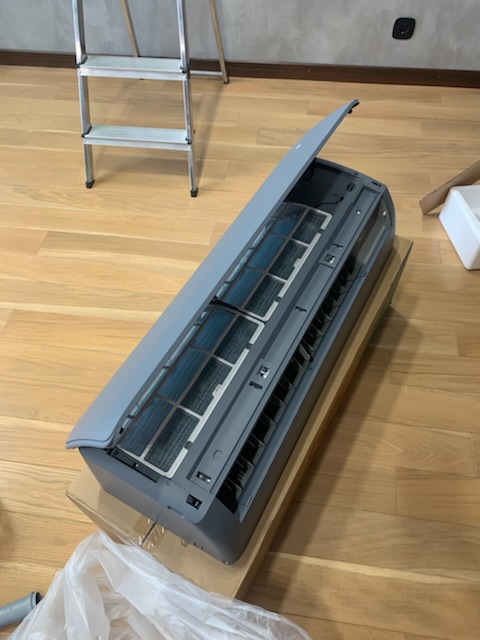

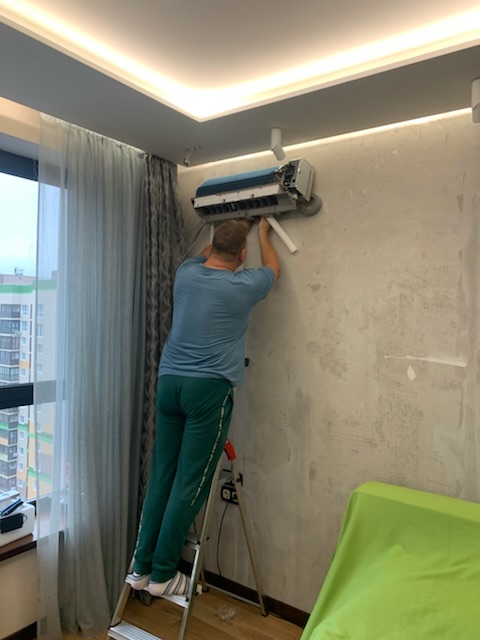

6. Установка внутренних блоков

Каждый внутренний блок навешивается на свою монтажную пластину:

1. Блок подводится к пластине под углом.
2. Нижняя часть блока заводится в зацепление с нижними крюками пластины.
3. Верхняя часть прижимается к стене — верхние защёлки фиксируют блок.
4. Проверяется надёжность фиксации и горизонтальность.

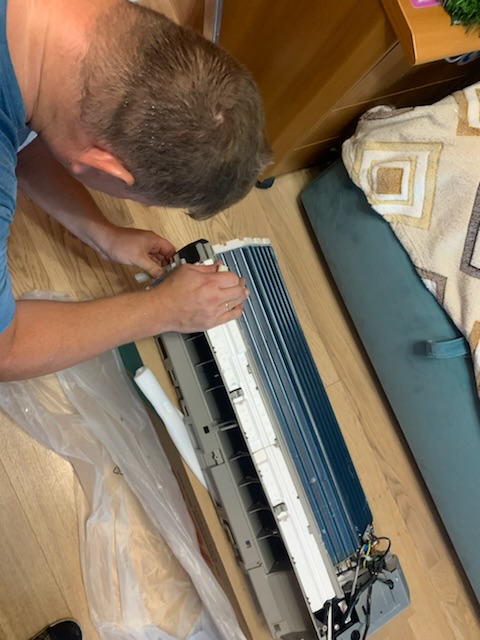

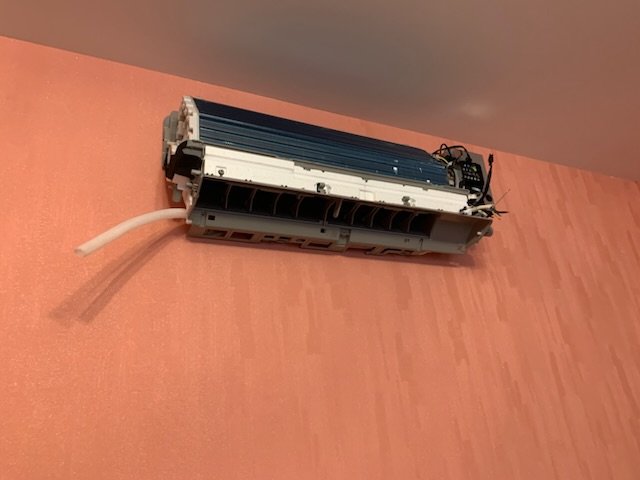

Подключение трасс к внутренним блокам:

• Медные трубки — вальцовка выполняется аналогично наружному блоку. Все три блока серии RAK поддерживают подвод труб с нескольких сторон — сзади слева, сзади справа, слева, справа.

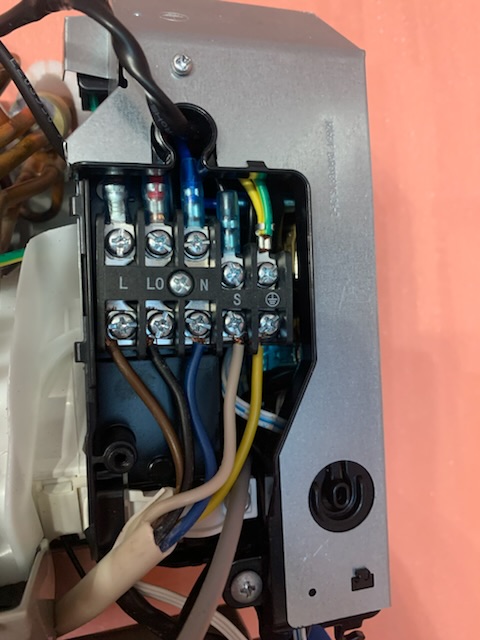

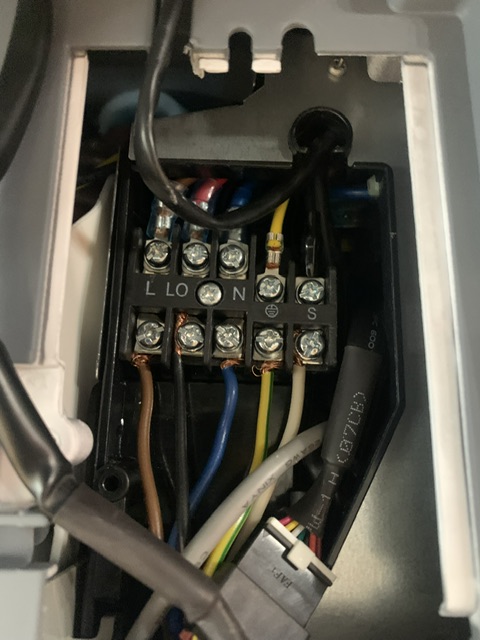

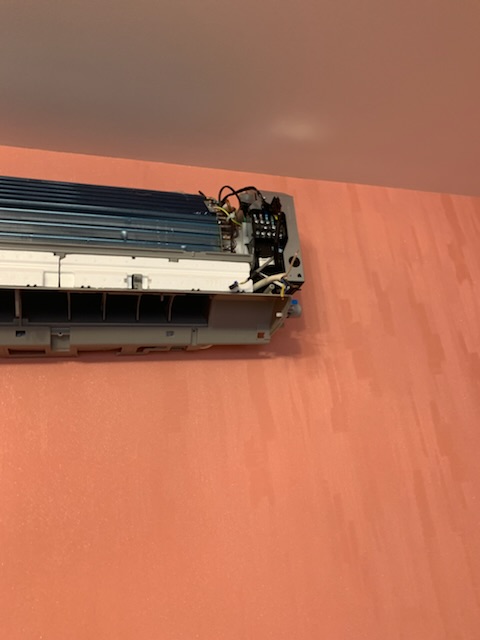

• Межблочный кабель — подключается к клеммной колодке внутреннего блока. Нумерация клемм должна совпадать с нумерацией на наружном блоке.
• Дренажный шланг — подключается к дренажному патрубку. Поддерживается двухсторонний подвод — слева или справа. Шланг прокладывается с уклоном вниз не менее 1 см на 1 м.

7. Электроподключение

Питание мультисплит-системы IGC подаётся на наружный блок:

• Силовой кабель — ВВГнг-LS 3×2,5 мм² от электрощита до наружного блока.
• Автомат защиты — 16 А, тип C. Отдельная линия питания.
• Межблочные кабели — по одному на каждый внутренний блок, подключаются к соответствующим клеммам на колодке наружного блока.
• Заземление — обязательное.

8. Вакуумирование

Для мультисплит-системы с тремя контурами и суммарной длиной трасс вакуумирование проводится не менее 30–40 минут. Остаточное давление — не выше 500 Па. Система выдерживается под вакуумом 15–20 минут — если давление не растёт, герметичность подтверждена.

9. Открытие кранов и выпуск хладагента

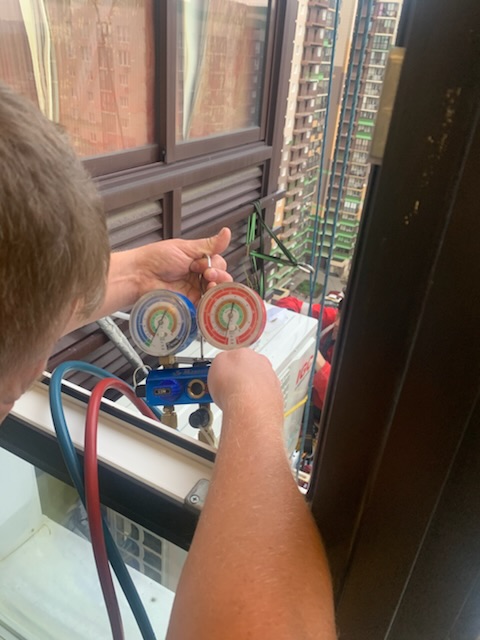

После проверки герметичности открываются сервисные вентили наружного блока — хладагент R410A из заводской заправки (1,4 кг) поступает в систему. При суммарной длине трасс более стандартной требуется дозаправка фреоном R410A по электронным весам.

10. Проверка утечек

• Электронный течеискатель — по всем вальцовочным соединениям наружного и внутренних блоков (6 точек вальцовки на наружном блоке + 6 на внутренних = 12 точек).
• Мыльный раствор — на гайки. При утечке образуются пузырьки пены.

11. Тестовый запуск

Кондиционер включается в режиме тестирования. Проверяется:

• Охлаждение — замер разницы температур на входе и выходе каждого внутреннего блока — 8–12 °C.
• Обогрев — проверка работы четырёхходового клапана, функция Hot Start.
• Вентиляция — все скорости вентилятора для каждого блока.
• Жалюзи — автоматические вертикальные и горизонтальные, функция iFeel.
• Дренаж — вода свободно вытекает из каждого шланга.
• Уровень шума — минимальный уровень RAK-X07NH — 22 дБ, RAK-X09NH — 24 дБ, RAK-X18NH — 28 дБ.
• Wi-Fi — подключение через приложение (опция).
• Турбо, ночной режим, осушение, самоочистка, самодиагностика — для каждого блока.
• Ионизатор — проверка работы.
• Авторестарт — восстановление настроек после отключения питания.
• Отсутствие активных кодов ошибок на дисплеях.

12. Оформление

Оформляется акт выполненных работ и гарантийный талон. Пользователю выдаются три пульта ДУ, инструкции и рекомендации по уходу.

Стоимость монтажа

Цены по рынку Московской области на сентябрь 2026 года:

Что входит в стоимость монтажа

Особенности монтажа мультисплит IGC Free Match

Разный диаметр газовых труб. Блок RAK-X18NH требует газовую трубу 1/2" (12,7 мм), в то время как порты наружного блока RAM3-X27UNH — 3/8" (9,52 мм). На участке от наружного блока до разветвителя используется труба 3/8", от разветвителя до блока X18NH — труба 1/2" с переходником-редуктором. Это единственный блок в конфигурации с увеличенным диаметром газовой магистрали — связано с большей мощностью (5,1 кВт против 2,05–2,55 кВт у остальных).

Три независимых контура. Каждый внутренний блок подключается к наружному блоку по отдельной медной магистрали. Каждый контур имеет свой электронный расширительный вентиль (EEV) в наружном блоке. Вальцовка и вакуумирование выполняются для всех трёх контуров.

Хладагент R410A. Двухкомпонентная смесь (R32/R125, 50/50). Заводская заправка 1,4 кг рассчитана на стандартную длину трасс. Высокое рабочее давление — состояние медных трубок и вальцовочных соединений проверяется тщательно.

DC-инверторный компрессор. Работает в плавном диапазоне мощностей. Особенно чувствителен к остаточной влаге в контуре — вакуумирование должно быть максимально глубоким и продолжительным (30–40 минут для трёх контуров).

Антикоррозийное покрытие теплообменника. Наружный блок оснащён антикоррозийным покрытием — продлевает срок службы на фасаде, подверженном дождю и выхлопным газам. При монтаже важно не повредить рёбра.

Функция iFeel. Температурный датчик встроен в пульт ДУ — кондиционер поддерживает заданную температуру в месте нахождения пульта. При тестовом запуске проверяется корректная работа функции для каждого блока.

Wi-Fi управление (опция). Каждый внутренний блок может подключаться к сети Wi-Fi через приложение — проверяется при тестовом запуске.

Зимний пуск. Наружный блок RAM3-X27UNH поддерживает работу на охлаждение при температуре до -10 °C и на обогрев до -15 °C — встроенная поддержка зимнего пуска.

Типичные ошибки при монтаже

• Перевальцовка без динамометрического ключа — перетяжка гайки деформирует развальцованный конец, утечка фреона через 2–3 месяца. Недотяжка — утечка сразу.
• Неправильный диаметр газовой трубы для X18NH — использование трубы 3/8" вместо 1/2" на участке к блоку X18NH снижает пропускную способность, компрессор работает на перегрузке.
• Недостаточное вакуумирование — воздух и влага остаются в контуре. Влага реагирует с R410A, образуя кислоты. DC-инверторный компрессор выходит из строя через 1–2 сезона.
• Нарушение нумерации клемм — несоответствие нумерации на колодках наружного и внутренних блоков приводит к отказу работы.
• Дренаж без уклона — конденсат застаивается, вода капает из внутреннего блока на стену и пол.
• Установка блока без уровня — перекос нарушает отток конденсата.
• Пропуск проверки утечек — 12 точек вальцовки, микрощель в любой из них — потеря фреона за 2–3 месяца.

Почему монтаж должны выполнять специалисты

• Профессиональный инструмент — перфоратор с алмазной коронкой для монолитных стен, труборез, вальцовочный набор, динамометрический ключ, вакуумный насос, манометрический коллектор, электронный течеискатель.
• Квалификация альпиниста — удостоверение промышленного альпиниста, сертифицированное снаряжение, допуск к высотным работам. Наружный блок весом 46 кг на фасаде выше второго этажа — работа на высоте без страховки смертельно опасна.
• Документы для УК — полный пакет для согласования с ООО «Самолёт-Сервис»: удостоверение, гарантийное письмо, наряд-допуск, договор, сертификаты на снаряжение.
• Учёт разного диаметра труб — корректный подбор газовых труб 3/8" для блоков 07/09 и 1/2" для блока 18, использование переходников-редукторов.
• Безопасность R410A — хладагент под высоким давлением. Работа требует соблюдения техники безопасности. Обморожение при попадании на кожу.
• Вакуумирование трёх контуров — для мультисплит-системы требуется вакуумный насос и не менее 30–40 минут откачки. Остаточная влага разрушает DC-инверторный компрессор.
• Гарантия — производитель IGC даёт гарантию 3 года на оборудование при условии профессионального монтажа с оформленным актом. Самостоятельный монтаж — аннулирование гарантии.
• Экономия на ремонте — некачественный монтаж приводит к утечке фреона (от 3 500 ₽ на дозаправку), замене компрессора (от 15 000 ₽), протечкам конденсата. Профессиональный монтаж стоит дешевле, чем исправление последствий.
