Монтаж кондиционера Ballu BSVI-12HN8, Рязановское шоссе 31 корпус 2 подъезд 3

Монтаж кондиционера Ballu BSVI-12HN8 на Рязановском шоссе д.31 к.2, подъезд 3

Инверторная сплит-система Ballu BSVI-12HN8 серии Discovery DC Inverter — климатическая техника российского бренда Ballu, собираемая в Китае на заводе TCL. Модель рассчитана на обслуживание помещений площадью до 35 м², работает на хладагенте R32, оснащена DC-инверторным компрессором, функциями iFeel, самоочистки, самодиагностики, тёплого старта и интеллектуальной разморозки. Уровень шума внутреннего блока — от 23 дБ, что делает её одной из самых тихих в классе. Производитель даёт гарантию 3 года.

Серия Discovery DC Inverter разработана с акцентом на энергоэффективность и тихую работу. DC-инверторная технология преобразует переменный ток в постоянный за один этап, что снижает потери и обеспечивает экономию до 40% электроэнергии по сравнению с неинверторными моделями. Кондиционер поддерживает работу с умным домом — через съёмный Wi-Fi модуль совместим с голосовыми помощниками Яндекс Алиса, Салют, Маруся и системой Hommyn.

Компания «МонтажМастер» выполняет монтаж сплит-систем Ballu в Москве и Московской области, включая районы Новомосковского административного округа. В этой статье — разбор монтажа на конкретном объекте: Рязановское шоссе, д.31 к.2, подъезд 3, ЖК «Алхимово», район Щербинка, НАО Москвы.

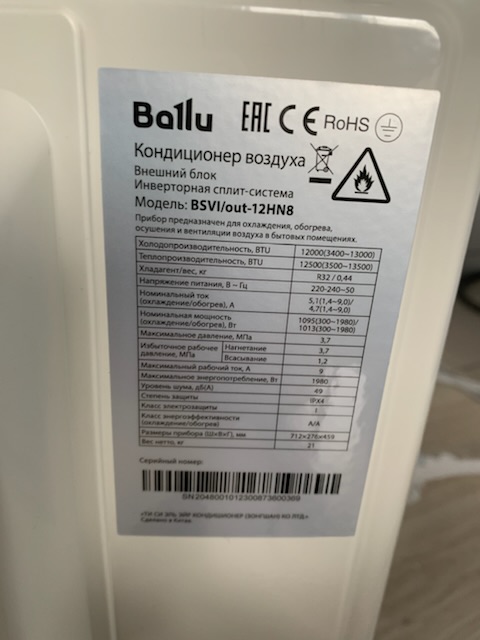

Технические характеристики Ballu BSVI-12HN8

ПараметрЗначение
ТипНастенная инверторная сплит-система
СерияDiscovery DC Inverter
БрендBallu (Россия)
ПроизводствоКитай (завод TCL)
Площадь помещениядо 35 м²
Охлаждение (номинальное)3,52 кВт (12000 BTU)
Охлаждение (максимальное)3,81 кВт
Обогрев (номинальное)3,66 кВт
Обогрев (максимальное)3,96 кВт
ХладагентR32
Заводская заправка440 г
ИнверторDC-инвертор
Потребление (охлаждение)1 095 Вт
Потребление (обогрев)1 013 Вт
Макс. потребление1,98 кВт
Класс энергоэффективностиA (SEER) / A (SCOP)
Уровень шума (внутренний)23–38 дБ
Уровень шума (наружный)49 дБ
Расход воздуха550 м³/ч
Внутренний блок780×275×190 мм, 7,5 кг
Наружный блок712×459×276 мм, 21 кг
Питание220–240 В, 1 фаза, 50 Гц
Диаметр труб (жидкость)1/4" (6,35 мм)
Диаметр труб (газ)3/8" (9,52 мм)
Макс. длина трассы15 м
Макс. перепад высот5 м
Рабочая температура (охлаждение)0…+53 °C
Рабочая температура (обогрев)-15…+30 °C
ФильтрПредварительной очистки
ФункцииiFeel, Sleep, турбо, таймер, авторестарт, самоочистка, самодиагностика, разморозка, тёплый старт, 4D-регулировка жалюзи, блокировка пульта от детей
Скорости вентилятора7
ДисплейЦифровой, с подсветкой, отключаемый
Пульт ДУРусифицированный, с подсветкой
Wi-FiОпция (съёмный модуль)
Умный домАлиса, Салют, Маруся, Hommyn
Гарантия3 года

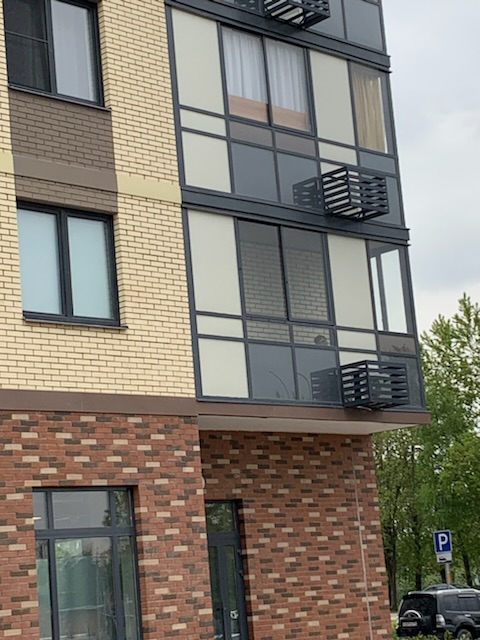

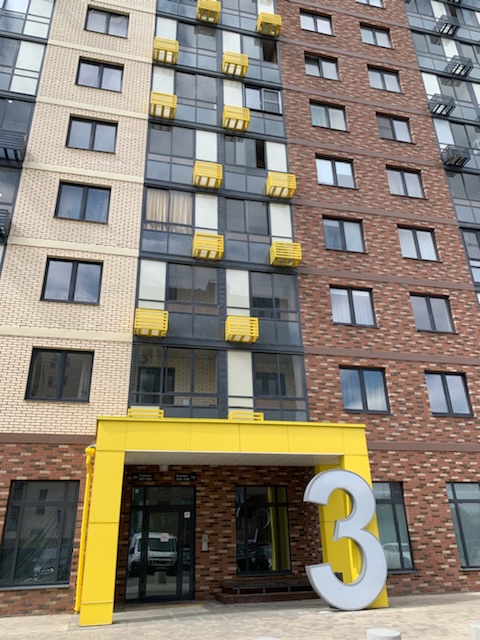

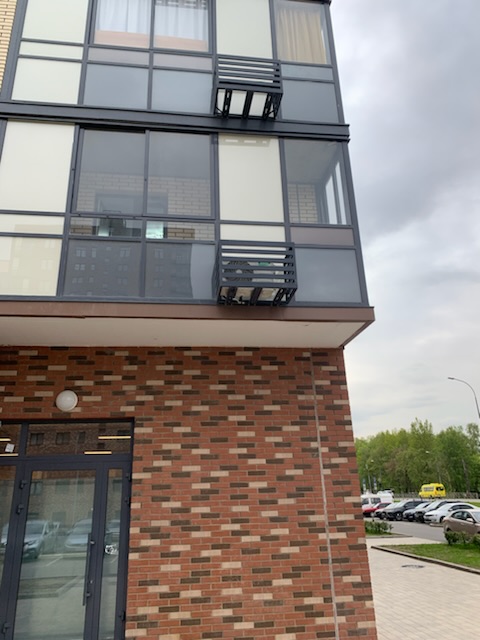

ЖК «Алхимово» на Рязановском шоссе — современный монолитно-кирпичный дом 2021 года постройки в Новомосковском административном округе Москвы, в районе Щербинки. Монолитно-кирпичная конструкция с железобетонными перекрытиями и высотой потолков 2,80 м обеспечивает хорошую тепло- и звукоизоляцию. Наружные стены — кирпичная кладка с монолитным каркасом, толщина 400–500 мм. Бурение отверстий для фреоновой трассы выполняется перфоратором с алмазной коронкой — монолитный каркас требует аккуратного бурения без удара. Наружный блок устанавливается на фасаде первого этажа или на лоджии — монтаж проводится из помещения и с улицы со стремянки, без высотных работ.

Этапы монтажа

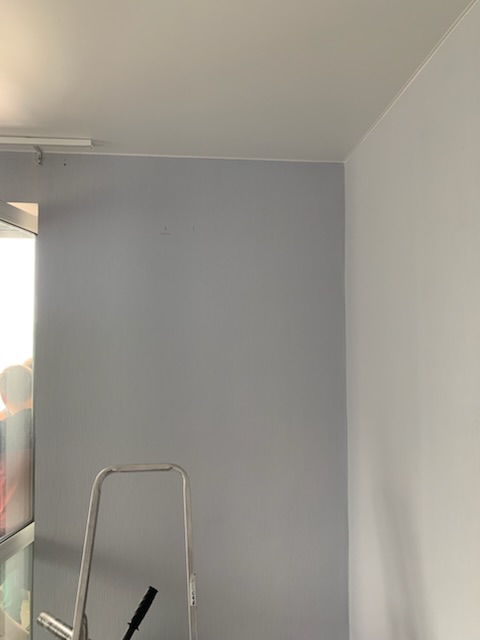

1. Подготовка и замеры

Мастер выезжает на объект по адресу Рязановское шоссе д.31 к.2, подъезд 3, для первичных замеров:

  • Определяется место установки внутреннего блока — с учётом расположения мебели, высоты потолков (2,80 м), окон и дверей;
  • Проверяется готовая корзина на лоджии — размеры, состояние креплений, соответствие габаритам наружного блока Ballu BSVI-12HN8 (712×459×276 мм, 21 кг);
  • Замеряется длина фреоновой трассы — расстояние между внутренним блоком и корзиной на лоджии по кратчайшему пути;
  • Проверяется толщина и конструкция стены — монолитно-кирпичная, бурение алмазной коронкой;
  • Оценивается остекление лоджии — какая створка будет распакечиваться для доступа к корзине.

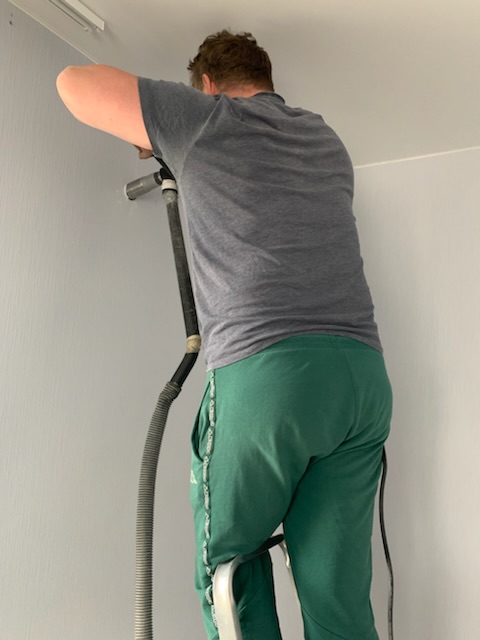

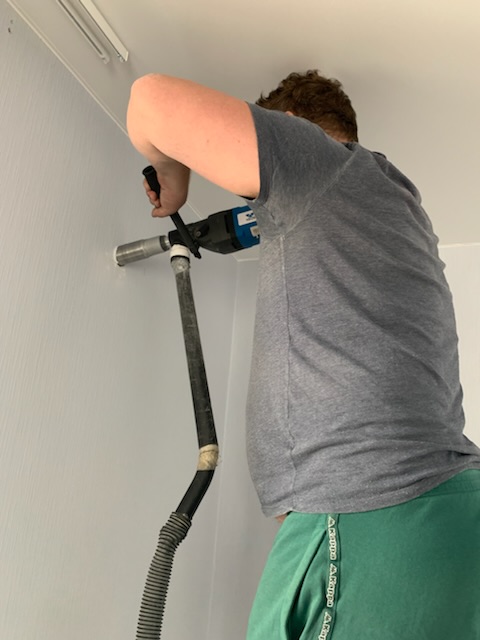

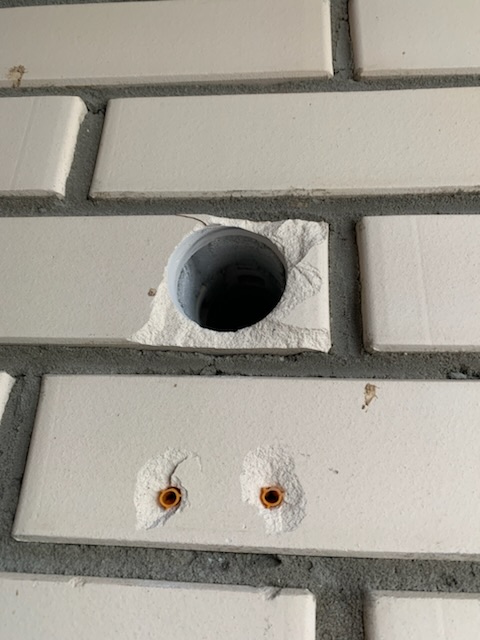

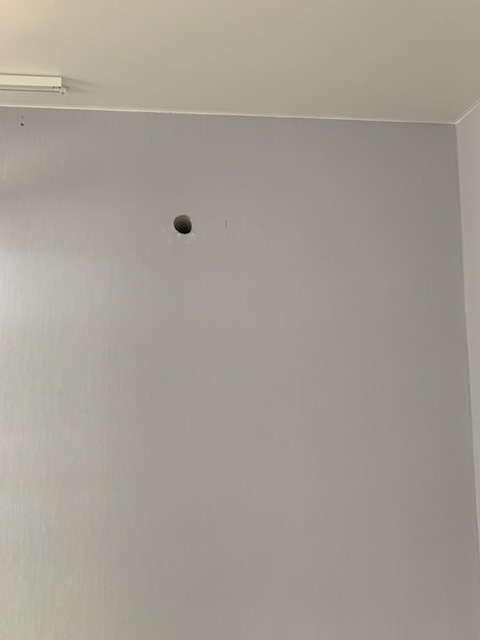

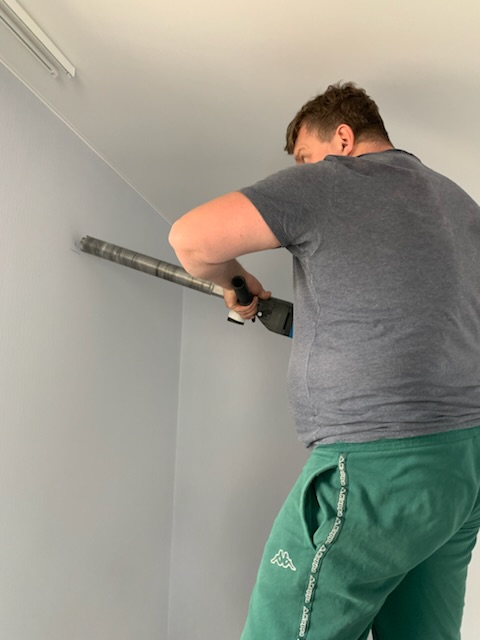

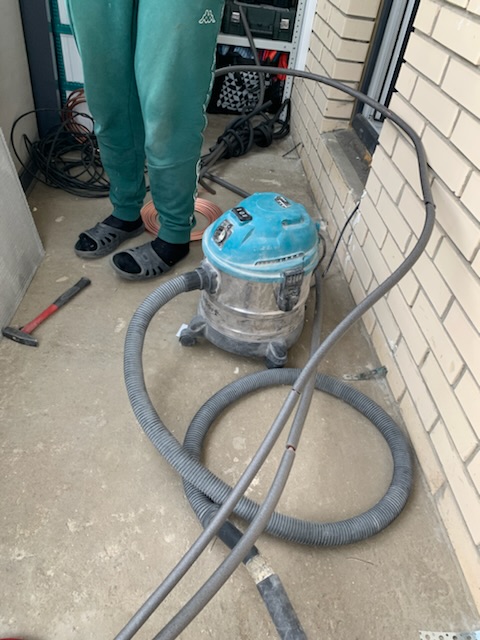

2. Бурение сквозного отверстия

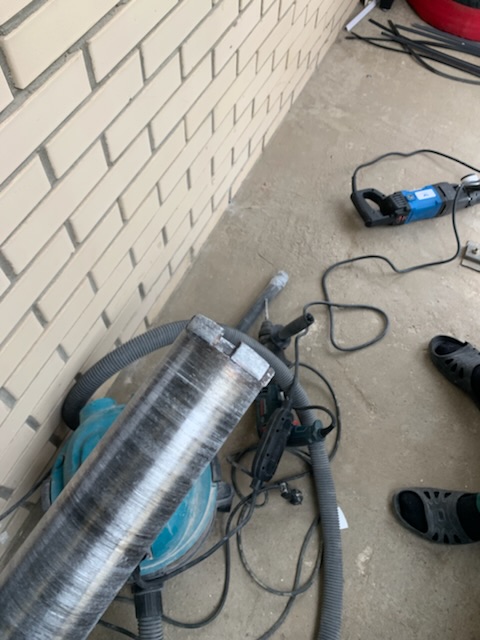

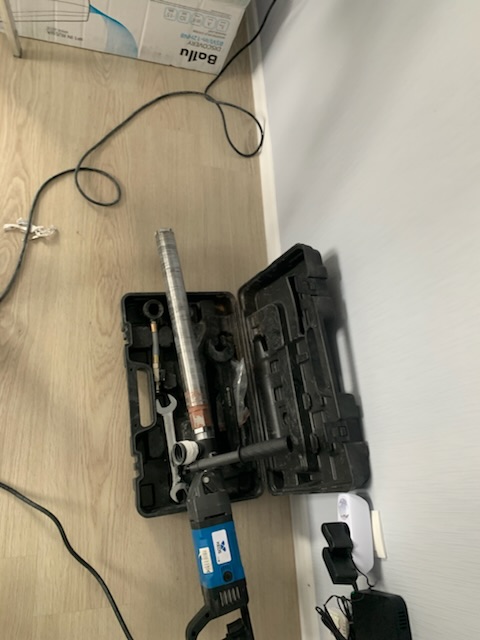

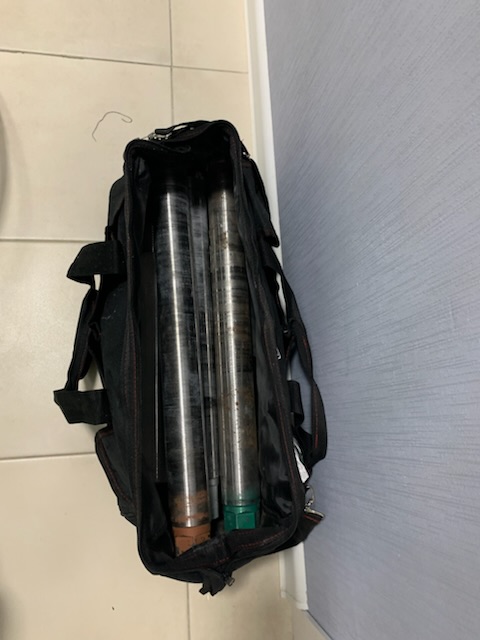

В монолитно-кирпичной стене бурение проводится перфоратором с алмазной коронкой диаметром 45–55 мм. Алмазная коронка обеспечивает чистое отверстие без сколов и микротрещин, что особенно важно в монолитной конструкции. Отверстие бурится под наклоном вниз в сторону лоджии (3–5 градусов) — для самотёка конденсата по дренажному шлангу. В готовое отверстие вставляется защитная гильза — отрезок пластиковой трубы.

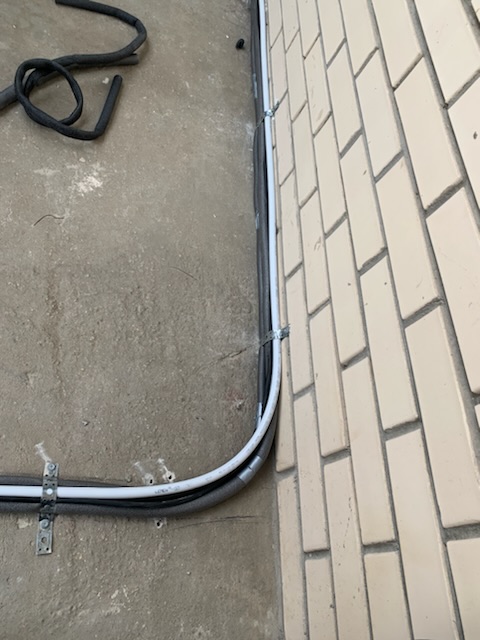

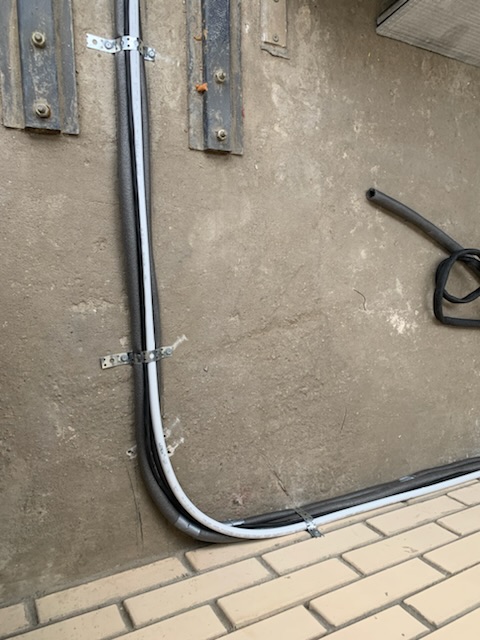

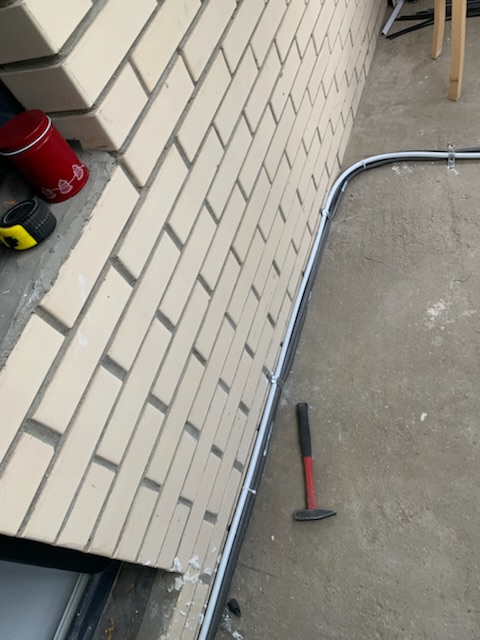

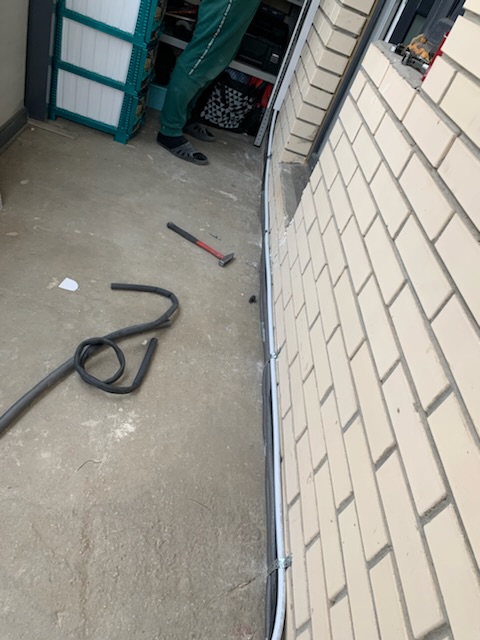

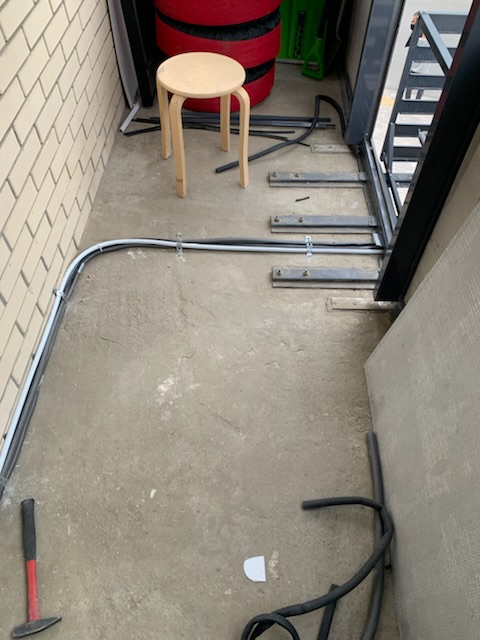

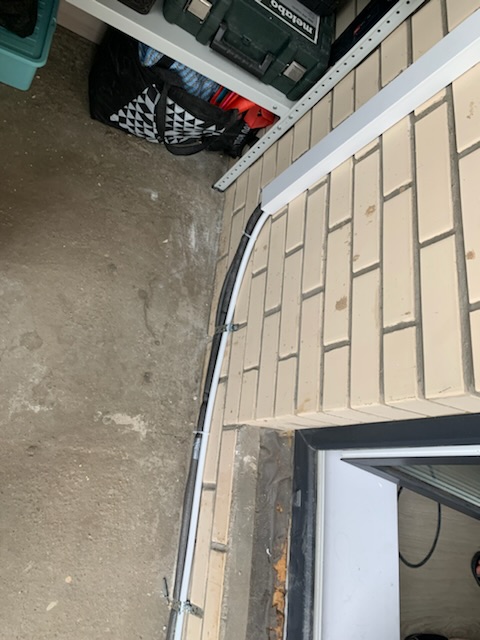

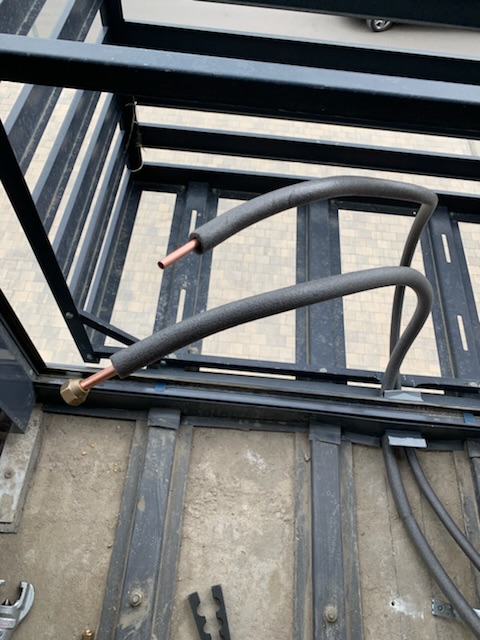

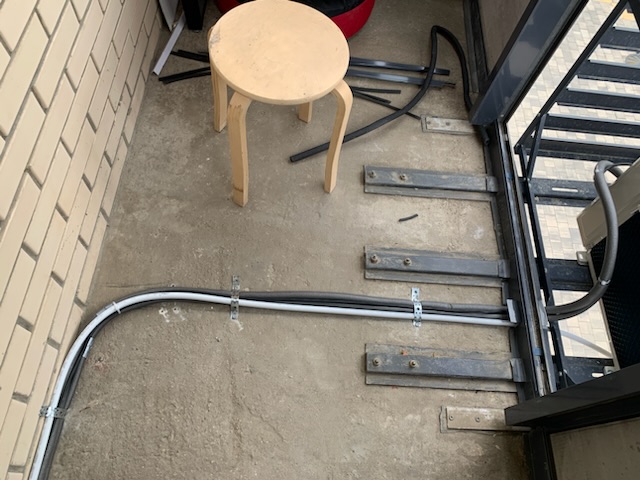

3. Прокладка фреоновой трассы

Межблочная трасса состоит из двух медных трубок (жидкостной 1/4" и газовой 3/8"), межблочного электрического кабеля и дренажного шланга.

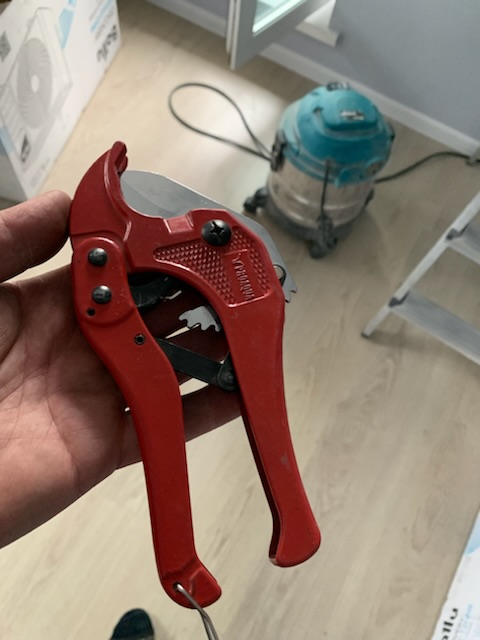

  • Резка труб — труборезом, не ножовкой. Медная стружка, попавшая внутрь контура, забивает капиллярную трубку и выводит компрессор из строя;
  • Зачистка (римминг) — края труб обрабатываются риммером для удаления заусенцев;
  • Теплоизоляция — на каждую трубку надевается утеплитель (флекс) для предотвращения конденсации и потери холода;
  • Изгиб — трубки гнутся трубогибом с радиусом не менее 4 диаметров. Залом медной трубки сужает сечение и нарушает циркуляцию хладагента;
  • Сборка в жгут — трубки, кабель и дренажный шланг связываются виниловой лентой;
  • Вывод к корзине — жгут выводится через сквозное отверстие на лоджию, к месту установки наружного блока в корзине.

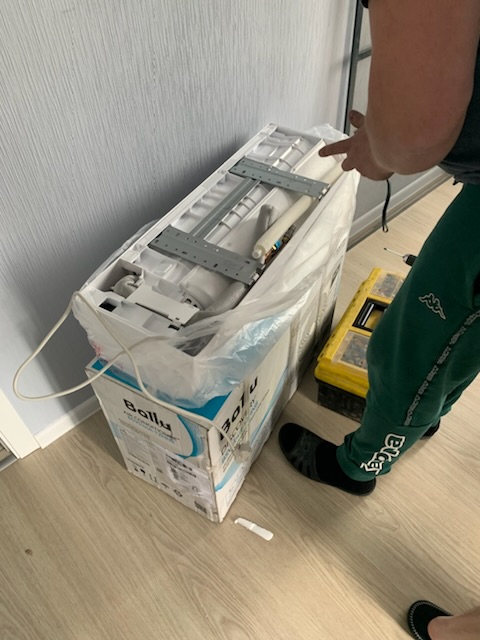

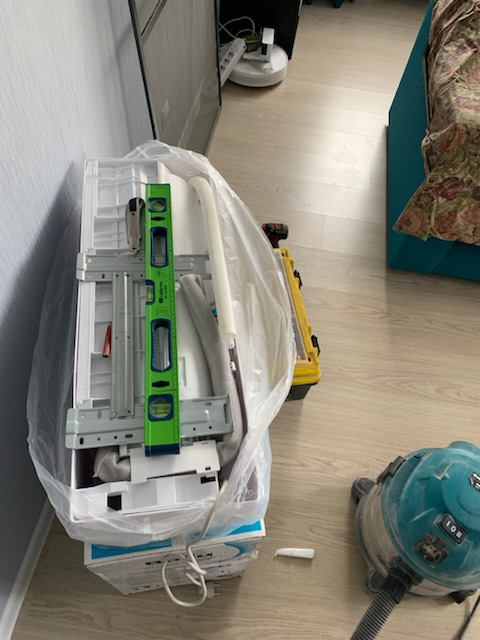

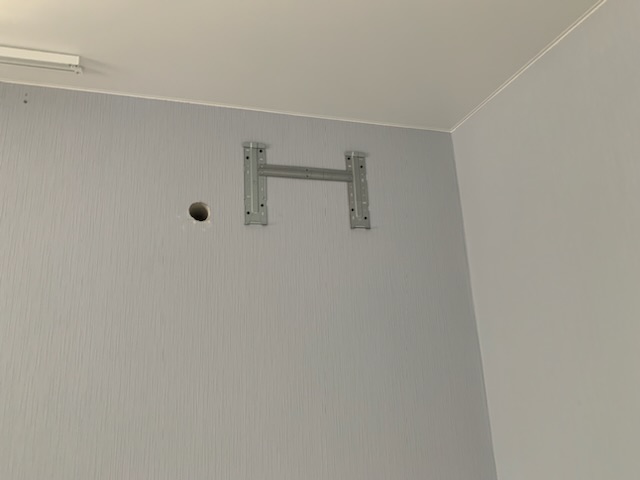

4. Установка монтажной пластины внутреннего блока

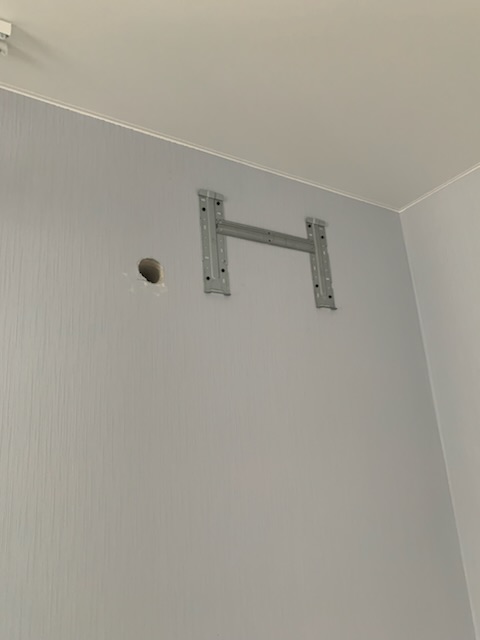

Монтажная пластина снимается с задней панели внутреннего блока, прикладывается к стене и выставляется строго горизонтально по строительному уровню — перекос нарушает отток конденсата. Устанавливается с отступом от потолка не менее 10 см, учитывается расположение мебели. В монолитно-кирпичной стене пластина крепится анкерными болтами.

5. Распакечивание окна лоджии

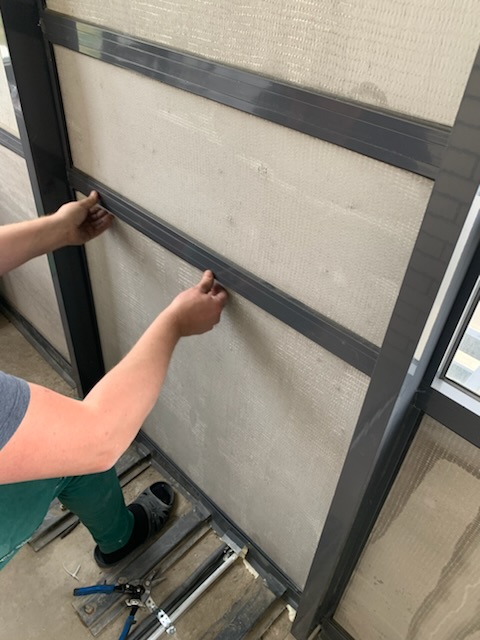

Для доступа к корзине на лоджии выполняется распакечивание нижней части остекления:

  • Снимается штапик с нижней створки или нижней глухой части остекления лоджии;
  • Аккуратно извлекается стеклопакет — стекло
  • Стеклопакет временно размещается в безопасном месте внутри квартиры;
  • Открывается доступ к корзине для установки наружного блока;
  • После завершения монтажа стеклопакет устанавливается обратно и фиксируется штапиком.

Важно: распакечивание выполняется аккуратно, чтобы не повредить стеклопакет и уплотнительные резинки. При неосторожном демонтаже стеклопакет может треснуть, а уплотнитель — порваться, что приведёт к нарушению герметичности остекления лоджии.

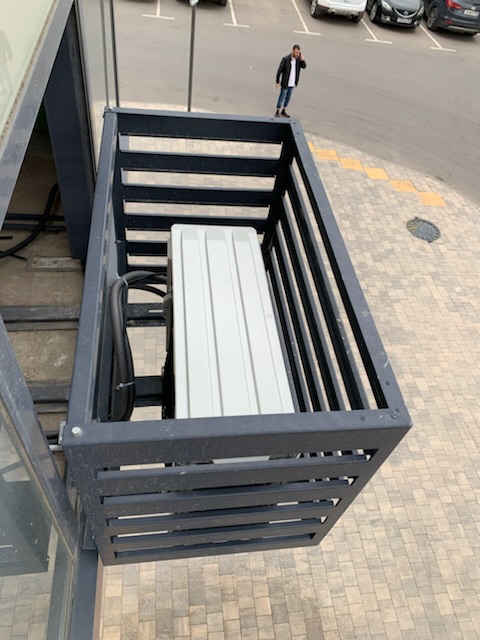

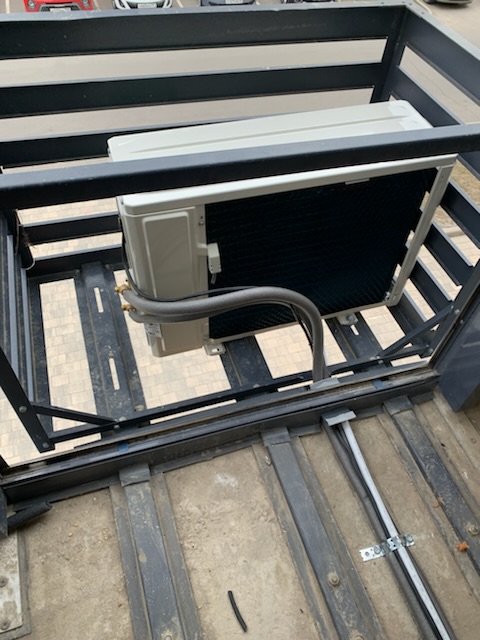

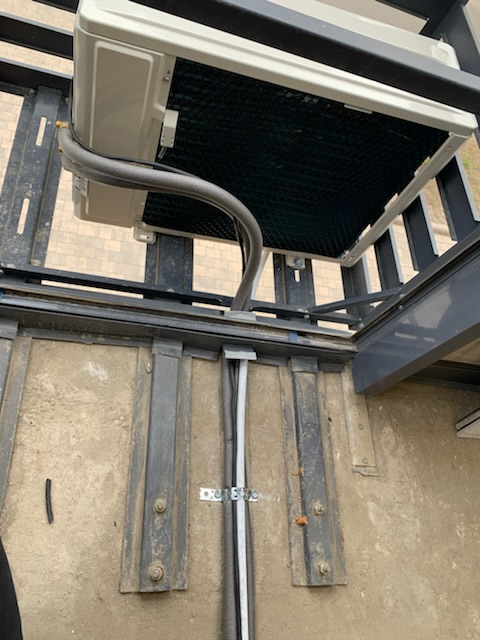

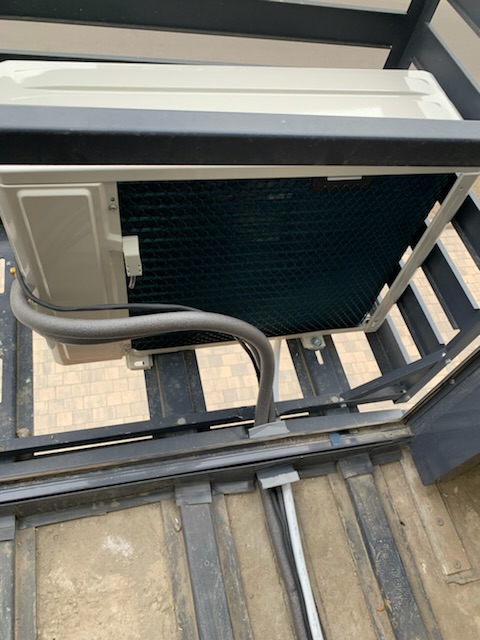

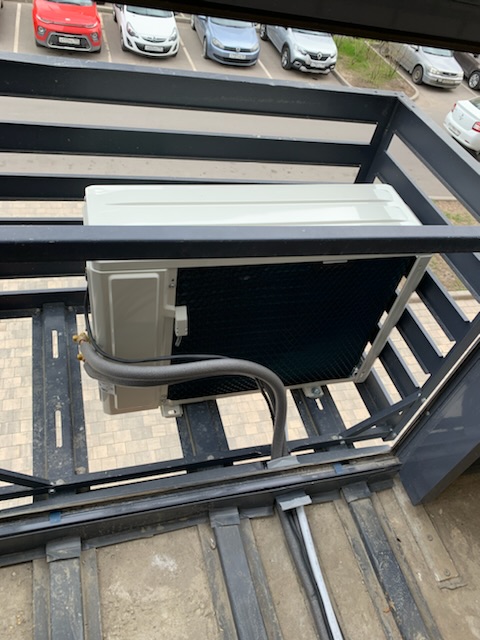

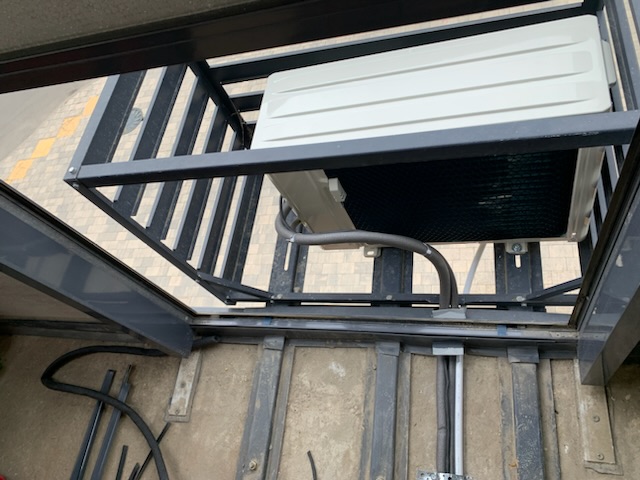

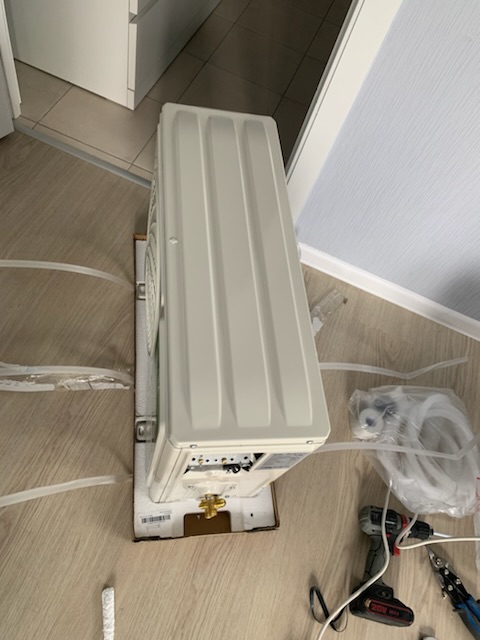

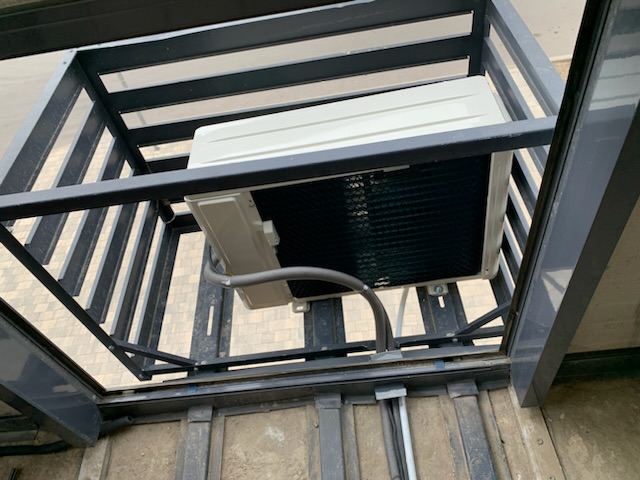

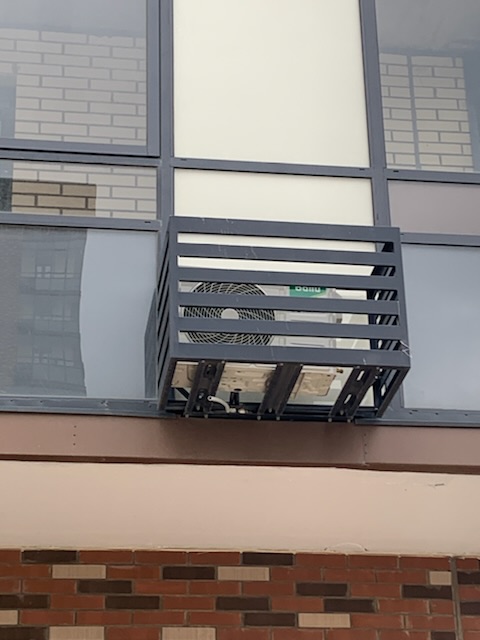

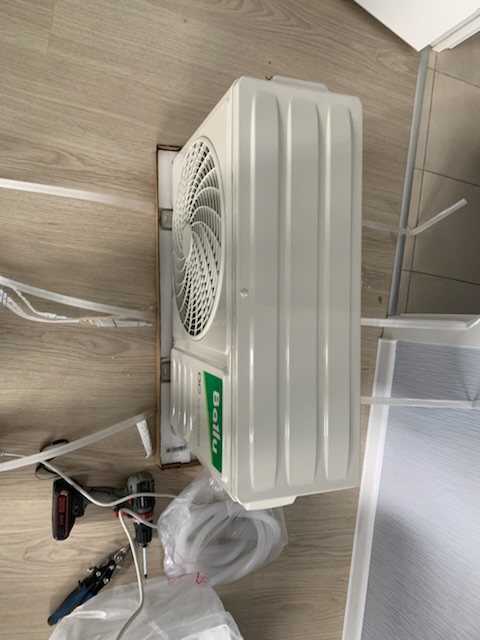

6. Установка наружного блока в корзину

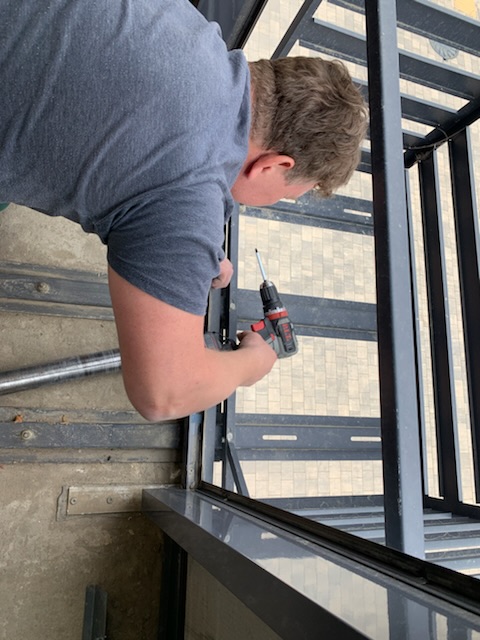

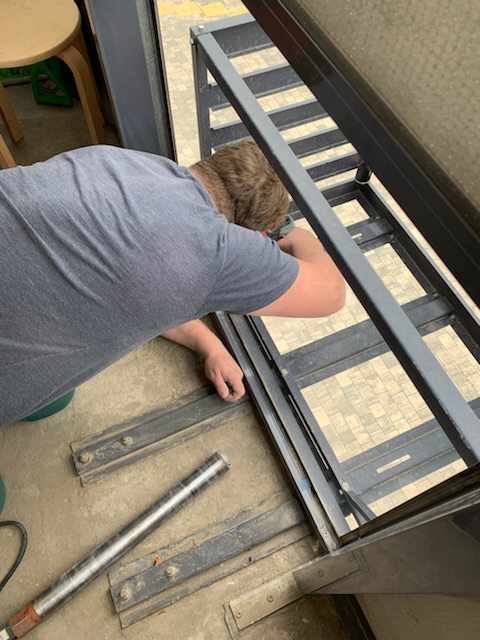

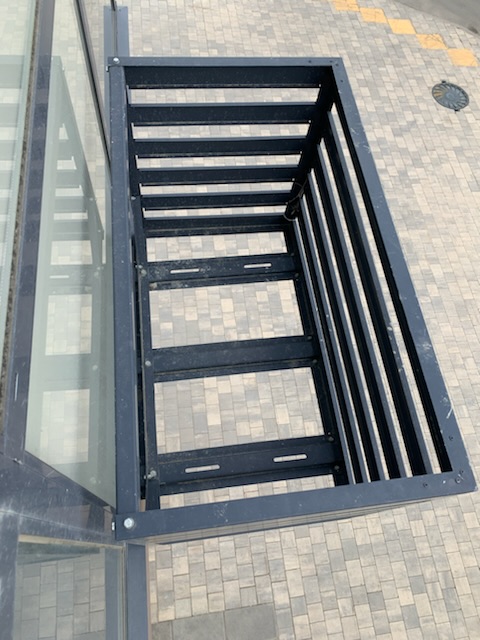

Корзина на лоджии уже установлена и закреплена — кронштейны в комплекте корзины. Монтаж наружного блока проводится из помещения через распакеченный проём:

  1. Подготовка корзины — проверяется надёжность крепления корзины к парапету лоджии, очищается от пыли и debris;
  2. Установка блока — наружный блок весом 21 кг аккуратно подаётся через распакеченный проём и устанавливается в корзину;
  3. Фиксация блока — блок крепится к корзине болтами через виброизоляторы, предусмотренные конструкцией корзины;
  4. Подключение медных трубок — гайки накручиваются на сервисные порты, дотягиваются динамометрическим ключом. Для 1/4" — 15–20 Нм, для 3/8" — 30–40 Нм;
  5. Подключение межблочного кабеля — кабель подключается к клеммной колодке наружного блока;
  6. Вывод дренажа — дренажный шланг выводится из корзины на улицу с уклоном вниз для самотёка конденсата.

7. Запакечивание окна

После установки наружного блока и подключения коммуникаций:

  • Стеклопакет устанавливается обратно в проём;
  • Фиксируется штапиком;
  • Проверяется герметичность остекления — отсутствие щелей и сквозняков.

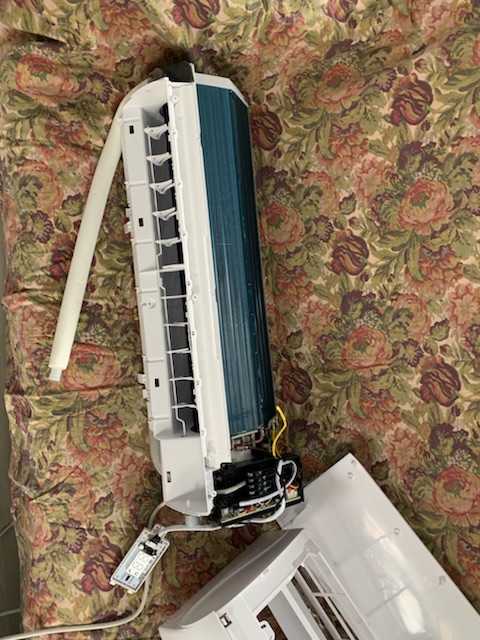

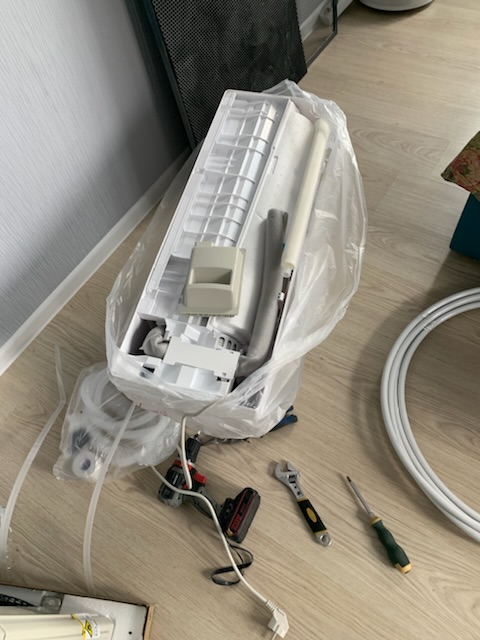

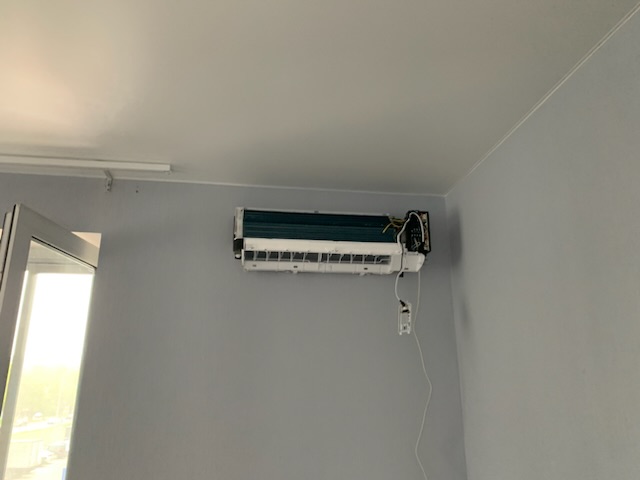

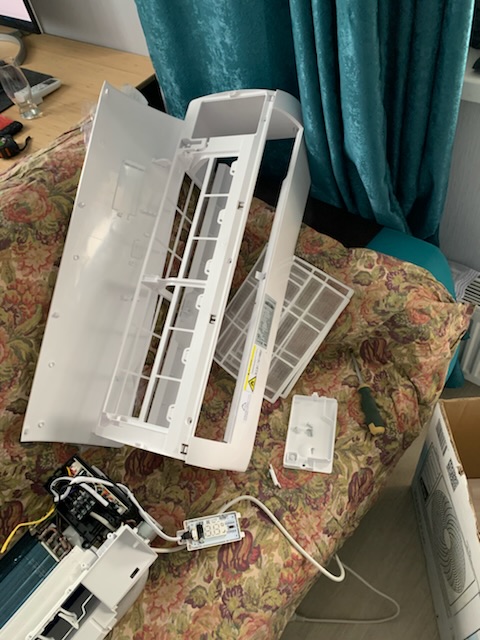

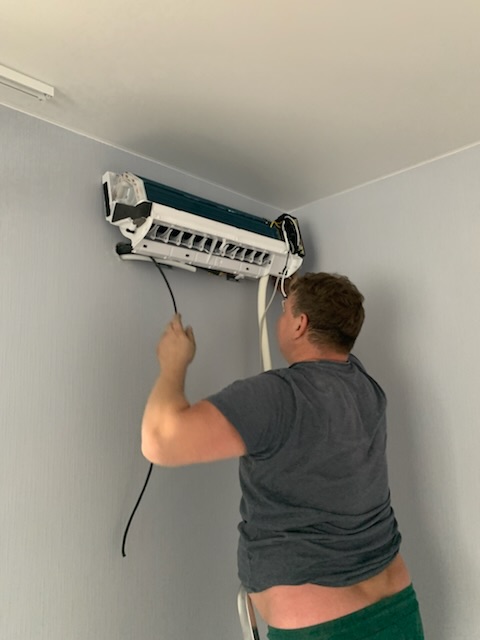

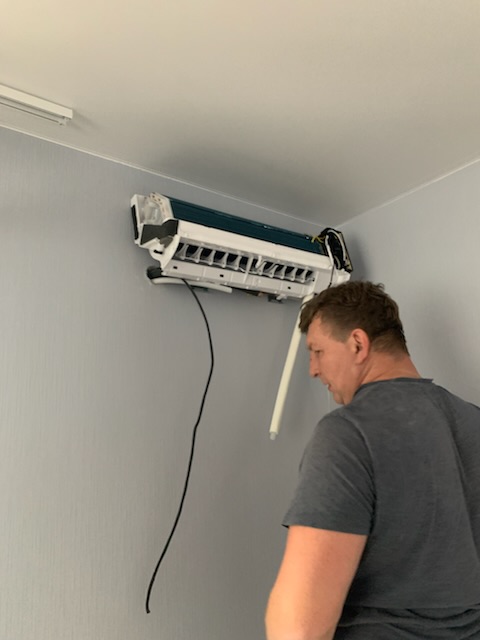

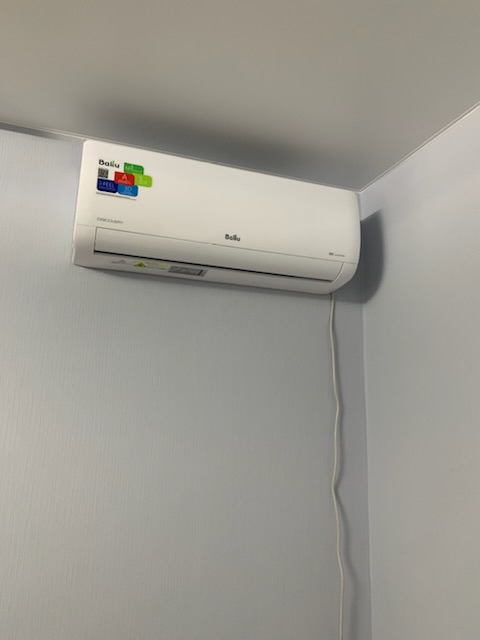

8. Установка внутреннего блока

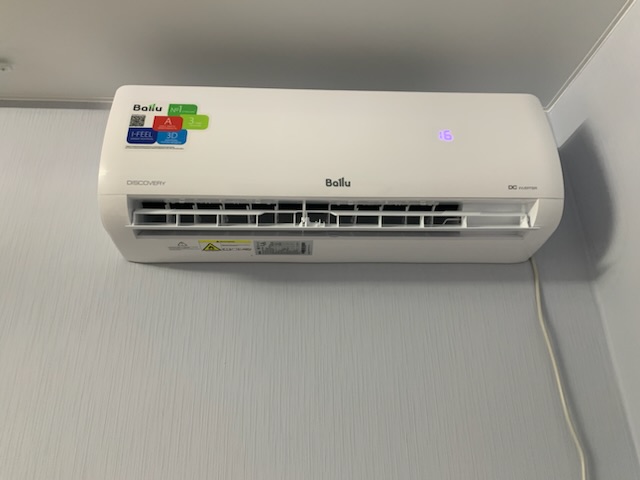

Внутренний блок навешивается на монтажную пластину: нижняя часть заводится в зацепление с нижними крюками, верхняя прижимается к стене — верхние защёлки фиксируют блок. Проверяется надёжность фиксации и горизонтальность. Медные трубки подключаются к портам внутреннего блока, затягиваются динамометрическим ключом. Дренажный шланг подключается с уклоном вниз. Межблочный кабель подключается к клеммам.

9. Вакуумирование и запуск

Вакуумный насос откачивает воздух и влагу из фреонового контура — не менее 15 минут. Остаточное давление — не выше 500 Па. Система выдерживается под вакуумом 10–15 минут — если давление не растёт, герметичность подтверждена. Открываются сервисные вентили, хладагент R32 из наружного блока поступает в систему. Проводится тестовый запуск, проверка утечек электронным течеискателем, проверка всех режимов.

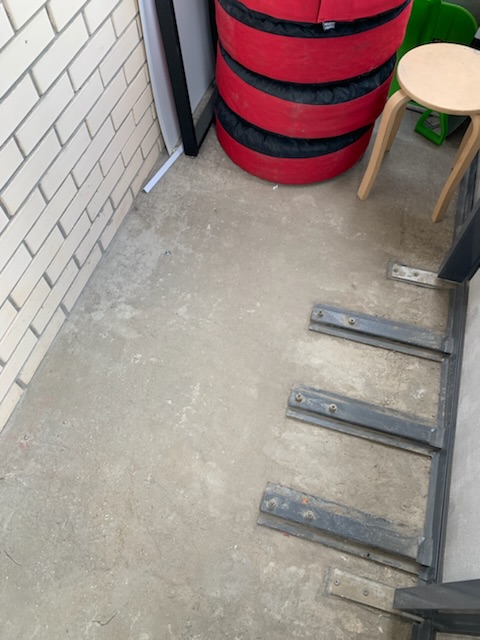

Особенности монтажа в готовую корзину на лоджии

Установка наружного блока в предварительно смонтированную корзину на лоджии имеет ряд преимуществ:

  • Не требуются кронштейны — корзина уже закреплена на парапете лоджии, кронштейны входят в её комплект. Не нужно бурить стену под анкеры для кронштейнов;
  • Не нужны высотные работы — монтаж проводится из помещения через распакеченный проём остекления лоджии. Не нужен промышленный альпинист, страховочная система и согласование высотных работ с управляющей компанией;
  • Безопасность — мастер работает из помещения, не находится на высоте. Риск падения блока или инструмента минимизирован;
  • Обслуживание — при установке в корзину на лоджии доступ к наружному блоку для последующего ТО и ремонта осуществляется через распакечивание окна — без альпиниста;
  • Экономия — монтаж в готовую корзину дешевле стандартного монтажа с кронштейнами и альпинистом. Не оплачиваются кронштейны, анкеры, работа альпиниста и согласование с УК;
  • Распакечивание окна — единственная дополнительная операция. Выполняется аккуратно, стеклопакет сохраняется и устанавливается обратно после монтажа блока.

Стоимость монтажа

Цены по московскому рынку на октябрь 2026 года:

УслугаСтоимость
Выезд мастера, замерыбесплатно при монтаже / 1 500 ₽ отдельно
Стандартный монтаж (трасса до 3 м, 1–2 этаж, без высотных работ)от 14 990 ₽
Монтаж в два этапа (закладка трассы при ремонте)от 10 990 ₽ / от 3 500 ₽ второй этап
Дополнительный метр трассы (сверх стандартной)от 1 500 ₽ / м
Бурение отверстия (алмазная коронка, монолит)от 1 500 ₽
Штробление монолит / кирпич (за метр)от 1 200 ₽ / м

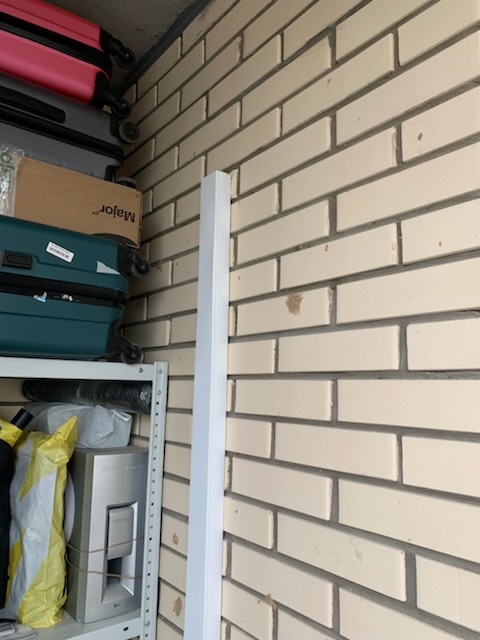

Дополнительный короб 60×60 (с установкой)от 700 ₽ / м
Дополнительный дренажный шлангот 450 ₽ / м
Установка кронштейнов на фасадвходит в стоимость
Вальцовка соединенийвходит в стоимость
Вакуумированиевходит в стоимость
Проверка утечек течеискателемвходит в стоимость
Тестовый запуск и проверка всех режимоввходит в стоимость
Дозаправка фреоном R32 (при удлинённой трассе)от 1 500 ₽ + фреон
Фреон R32500–1 000 ₽ / 100 г
Установка защитного козырька на наружный блокот 1 500 ₽ + козырёк
Установка виброизоляторовот 500 ₽
Установка Wi-Fi модуляот 1 500 ₽ + модуль
Демонтаж старого кондиционера (при замене)от 3 000 ₽
Оформление акта выполненных работвходит в стоимость

Почему монтаж должны выполнять специалисты

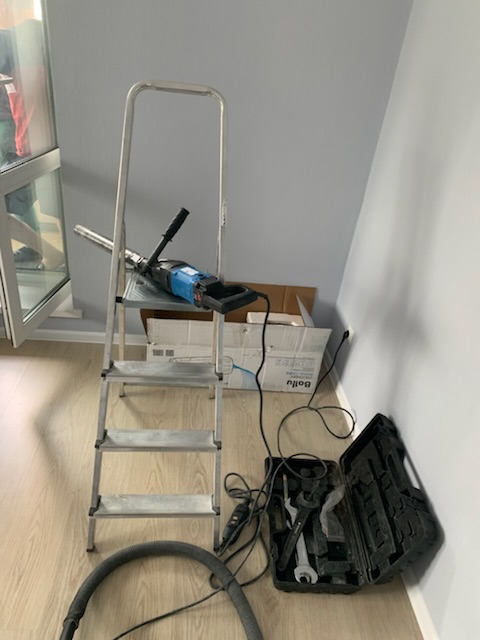

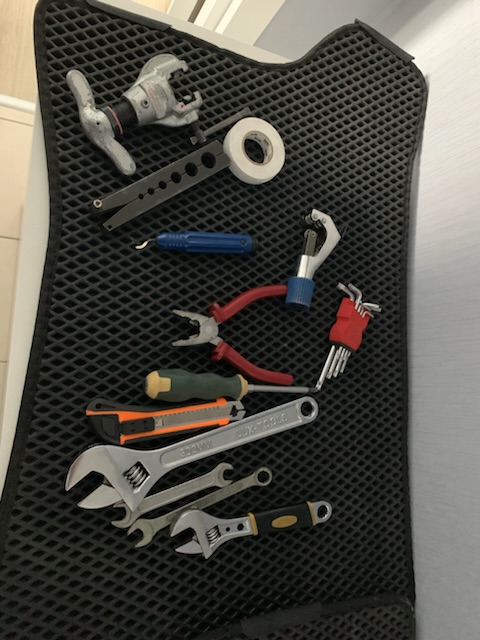

  • Профессиональный инструмент — перфоратор с алмазной коронкой, труборез, вальцовочный набор, динамометрический ключ, вакуумный насос, манометрический коллектор для R32, электронный течеискатель. Без этих инструментов качественный монтаж инверторной сплит-системы на R32 невозможен;
  • Вакуумирование — критически важно для DC-инверторных моделей. Остаточная влага разрушает компрессор. Вакуумирование проводится не менее 15 минут, остаточное давление — не выше 500 Па;
  • Хладагент R32 — слабогорючий (класс A2L). Монтаж требует соблюдения мер пожарной безопасности. Манометрический коллектор и шланги должны быть сертифицированы для R32. Дозаправка — по электронным весам в жидкой фазе;
  • Динамометрический ключ — затяжка гаек с точным моментом: 15–20 Нм для 1/4", 30–40 Нм для 3/8". Перетяжка — срыв резьбы или раздавливание медной трубы. Недотяжка — утечка фреона;
  • Бурение монолита — алмазная коронка предотвращает сколы и трещины в монолитной конструкции. Ударное бурение перфоратором может повредить монолитный каркас;
  • Гарантия — производитель Ballu даёт гарантию 3 года на оборудование при условии профессионального монтажа с оформленным актом. Самостоятельный монтаж аннулирует гарантию;
  • Экономия — правильный монтаж предотвращает утечку фреона (от 1 500 ₽ на дозаправку), замену инверторного компрессора (от 15 000 ₽), протечки конденсата. Профилактика дешевле ремонта.

Как мы работаем

  1. Заявка — звонок или заявка на сайте, согласование времени выезда;
  2. Осмотр объекта — мастер выезжает на Рязановское шоссе д.31 к.2, подъезд 3, проверяет стену, замеряет трассу, определяет места установки блоков;
  3. Бурение — алмазной коронкой в монолитно-кирпичной стене;
  4. Прокладка трассы — медные трубки, кабель, дренаж;
  5. Установка наружного блока — на кронштейны на фасаде первого этажа или на лоджии;
  6. Установка внутреннего блока — на монтажную пластину;
  7. Вакуумирование и запуск — откачка воздуха, проверка герметичности, тестовый запуск;
  8. Акт выполненных работ — оформление документов, гарантия 12 месяцев.

Компания «МонтажМастер» выполняет монтаж сплит-систем Ballu BSVI-12HN8 серии Discovery DC Inverter по адресу Рязановское шоссе д.31 к.2 и других домов ЖК «Алхимово» в районе Щербинки НАО Москвы. Мы используем профессиональный монтажный инструмент — манометрический коллектор для R32, электронный течеискатель, вакуумный насос, динамометрический ключ, перфоратор с алмазной коронкой. Монтаж проводится за 2–3 часа. На работы предоставляется гарантия 12 месяцев.

Чтобы вызвать мастера на монтаж кондиционера Ballu BSVI-12HN8 по адресу Рязановское шоссе д.31 к.2, подъезд 3, или получить бесплатную консультацию, звоните по телефону +7 (495) 644-88-40 или +7 (916) 397-51-31. Также можно написать на info@vent-master.ru.
