Монтаж первый этап Hisense AS-10UW4SVETS10, ЖК южная Битца д 6 , 17 этаж
Закладка трассы кондиционера Hisense AS10UW4SVETS10 — ЖК «Южная Битца», д. 6, 17-й этаж
ЖК «Южная Битца» — жилой комплекс комфорт-класса, расположенный в районе Северное Бутово Юго-Западного административного округа Москвы, недалеко от Битцевского лесопарка. Комплекс состоит из нескольких монолитно-кирпичных домов переменной этажности. Дом 6 — монолитно-кирпичный, высотой 17 этажей, с балконами и лоджиями. Железобетонные перекрытия, высота потолков 2,7 м. Ближайшая станция метро — «Улица Старокачаловская» (15 минут пешком). Управляющая компания — ГБУ «Жилищник района Северное Бутово».
Квартира на 17-м этаже имеет балкон, через который осуществляется доступ к фасаду для установки наружного блока. Внутри квартиры идёт черновой ремонт — стены возведены, но ещё не зашпаклёваны. Это идеальный момент для закладки фреоновой трассы: медные трубы, дренаж и кабель прокладываются в штробе внутри квартиры, а на балконе — в декоративном кабель-канале. Наружный блок устанавливается в фасадную корзину — специальную монтажную платформу, закреплённую на кронштейнах. Для работ на 17-м этаже применяется автовышка-люлька.
В этой статье — разбор закладки трассы инверторной сплит-системы Hisense AS10UW4SVETS10 на 17-м этаже ЖК «Южная Битца»: характеристики модели, особенности закладки со штроблением и разборкой стеклопакета, этапы работ, актуальные цены на 2026 год.

Технические характеристики Hisense AS10UW4SVETS10
Hisense AS10UW4SVETS10 — настенная инверторная сплит-система серии EXPERT EU мощностью 2,7 кВт (10000 BTU) для помещений площадью до 25 м². Компрессор — инверторный DC Inverter, хладагент — R410A, класс энергоэффективности A++. Модель оснащена встроенным Wi-Fi модулем (управление через приложение Hisense и голосовые помощники), многоступенчатой фильтрацией (HEPA, Active Carbon, Negative Ion), функциями I Feel, Super, Sleep, Quiet, Dimmer, Eco, самодиагностики, авторестарта, антиобледенения. Уровень шума внутреннего блока — от 22 дБ(А). Производство — Китай. Гарантия — 3 года.
| Параметр | Значение |
|---|---|
| Тип | настенная инверторная сплит-система (DC Inverter) |
| Серия | EXPERT EU |
| Обслуживаемая площадь | до 25 м² |
| Холодопроизводительность | 2,70 кВт (10000 BTU) |
| Теплопроизводительность | 2,80 кВт |
| Потребляемая мощность (охлаждение) | 0,780 кВт |
| Потребляемая мощность (обогрев) | 0,755 кВт |
| Класс энергоэффективности | A++ (SEER 6,1) / A+ (SCOP 3,8) |
| Хладагент | R410A |
| Заводская заправка хладагента | ~600 г |
| Уровень шума внутреннего блока | 22–38 дБ(А) |
| Уровень шума наружного блока | 49–53 дБ(А) |
| Расход воздуха (внутренний блок) | 620 м³/ч |
| Количество скоростей вентилятора | 5 |
| Электропитание | 220–240 В, 1 фаза, 50 Гц |
| Подключение питания | внутренний блок |
| Диаметр жидкостной трубы | 1/4″ (6,35 мм) |
| Диаметр газовой трубы | 3/8″ (9,52 мм) |
| Максимальная длина трассы | 20 м |
| Максимальный перепад высот | 10 м |
| Дозаправка хладагента (сверх 5 м) | 15 г/м |
| Диапазон температур (охлаждение) | −15…+43−15…+43 °C |
| Диапазон температур (обогрев) | −15…+24−15…+24 °C |
| Габариты внутреннего блока (Ш×В×Г) | 833×293×203 мм |
| Габариты наружного блока (Ш×В×Г) | 720×495×270 мм |
| Вес внутреннего блока | 10 кг |
| Вес наружного блока | 27 кг |
| Межблочный кабель | 4×1,5 мм² |
| Силовой кабель | 3×1,5 мм² |
| Автомат защиты | 10 А |
| Компрессор | DC Inverter (Hisense / GMCC) |
| Фильтры | HEPA, Active Carbon, Negative Ion, предварительный |
| Функции | I Feel, Super, Sleep, Quiet, Dimmer, Eco, самодиагностика, авторестарт, антиобледенение, таймер 24 ч, осушение, вентиляция |
| Wi-Fi | встроенный (приложение Hisense, Яндекс Алиса) |
| Дисплей | LED, скрытый |
| Гарантия | 3 года |
| Родина бренда | Китай |
| Страна производства | Китай |




Что такое закладка трассы (первый этап)
Закладка трассы — это первый этап монтажа кондиционера, выполняемый на стадии чернового ремонта, до шпаклёвки и чистовой отделки. На этом этапе прокладываются медные трубы для циркуляции хладагента, дренажная линия, межблочный и силовой кабели. После завершения ремонта коммуникации полностью скрываются — без декоративных коробов и открытых труб внутри квартиры. Второй этап — установка внутреннего и наружного блоков, подключение, вакуумирование и запуск — выполняется после завершения ремонта.
| Этап | Что выполняется | Когда |
|---|---|---|
| Первый этап — закладка трассы | Штробление, прокладка труб, дренажа, кабеля, бурение отверстий, опрессовка, фотофиксация | На стадии чернового ремонта, до шпаклёвки |
| Второй этап — установка блоков | Монтаж внутреннего и наружного блоков, вальцовка, вакуумирование, выпуск фреона, тестовый запуск | После завершения чистовой отделки |


Особенности закладки на 17-м этаже ЖК «Южная Битца»
Данная закладка имеет несколько технологических особенностей, связанных с планировкой квартиры, высотой этажа и способом прокладки трассы:
| Особенность | Описание |
|---|---|
| Штробление внутри квартиры | Медные трубы, дренаж и кабель прокладываются в штробе, нарезанной в стенах внутри квартиры. После шпаклёвки коммуникации полностью скрыты. |
| Разборка стеклопакета балкона снизу | Доступ к фасаду для установки кронштейнов и наружного блока осуществляется через балкон. Нижний стеклопакет балкона снимается — через открывшийся проём мастер выводит трассу и монтирует кронштейны. После работ стеклопакет устанавливается обратно. |
| Укладка трассы в кабель-канал внутри балкона | На балконе трасса прокладывается не в штробе, а в декоративном кабель-канале (коробе). Это связано с тем, что стены балкона тонкие и штробление нерационально. Кабель-канал аккуратно монтируется вдоль плинтуса или стены. |
| Монтаж наружного блока в корзину | Наружный блок устанавливается не на обычные Г-образные кронштейны, а в фасадную корзину — монтажную платформу с бортами. Корзина обеспечивает дополнительную защиту от ветра и снега на 17-м этаже. |
| Автовышка-люлька на 17-й этаж | Для монтажа корзины и установки наружного блока на 17-м этаже применяется автовышка-люлька. Мастер работает в люльке, закреплённой на фасаде. |


Этапы закладки трассы

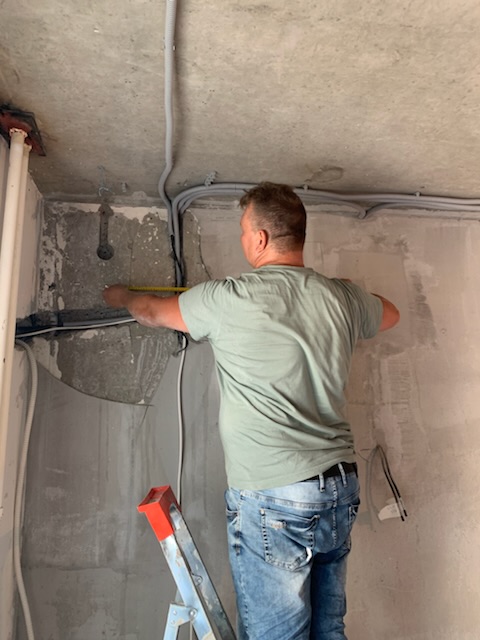

1. Планирование и разметка
- определение места установки внутреннего блока в комнате — с учётом мебели, розеток, карнизов, светильников;
- определение места установки наружного блока на фасаде — под балконом, в фасадной корзине;
- выбор маршрута трассы: от внутреннего блока по стене комнаты → в штробе по квартире → через балкон в кабель-канале → через отверстие в балконной плите → к корзине на фасаде;
- согласование трассы с электропроводкой, водопроводом, отоплением — отсутствие пересечений;
- разметка штроб внутри квартиры маркером и лазерным уровнем;
- разметка кабель-канала на балконе;
- разметка точек бурения отверстий — сквозное отверстие из комнаты на балкон и отверстие в балконной плите на фасад;
- фотофиксация разметки до начала работ.

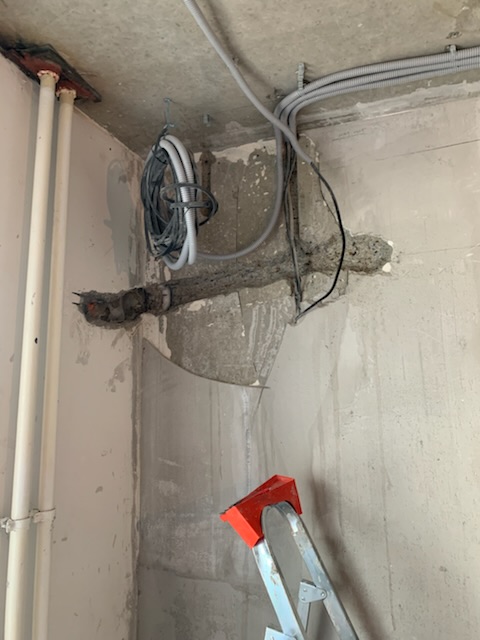

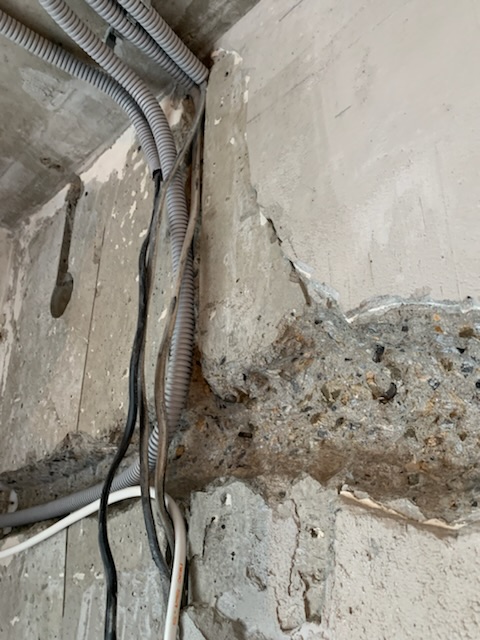

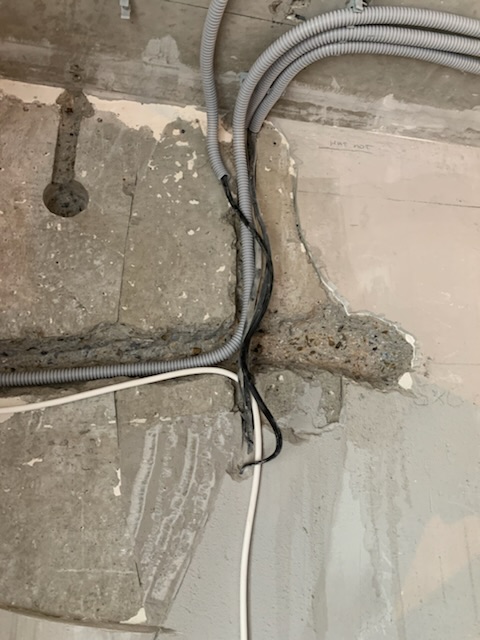

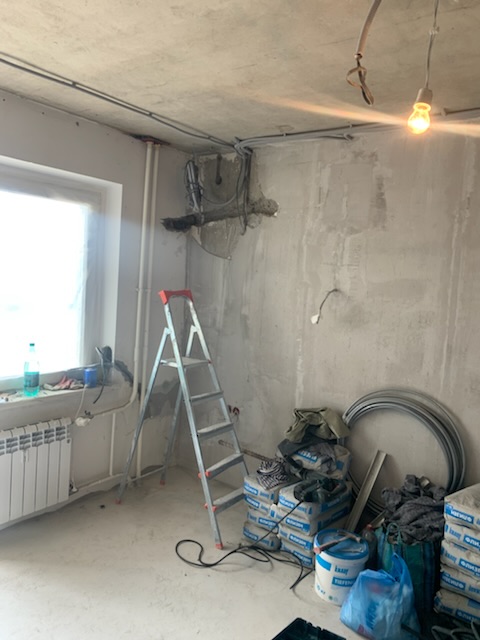

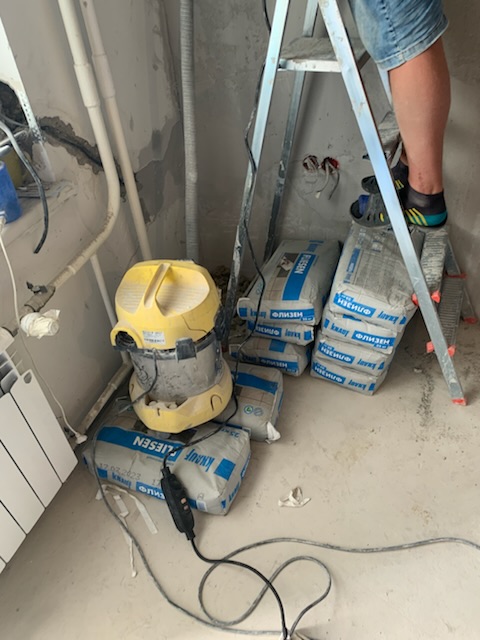

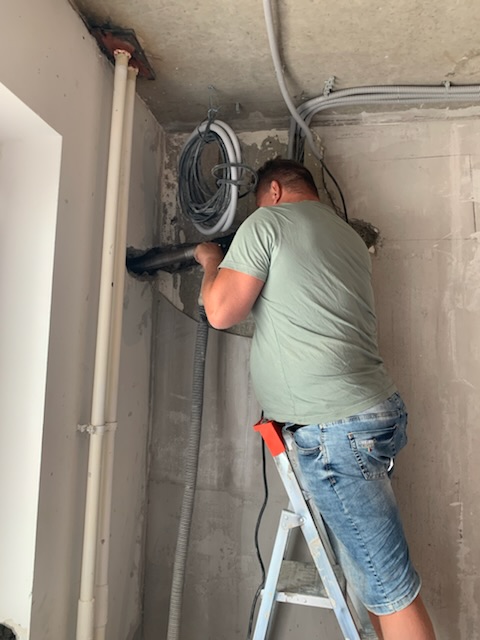

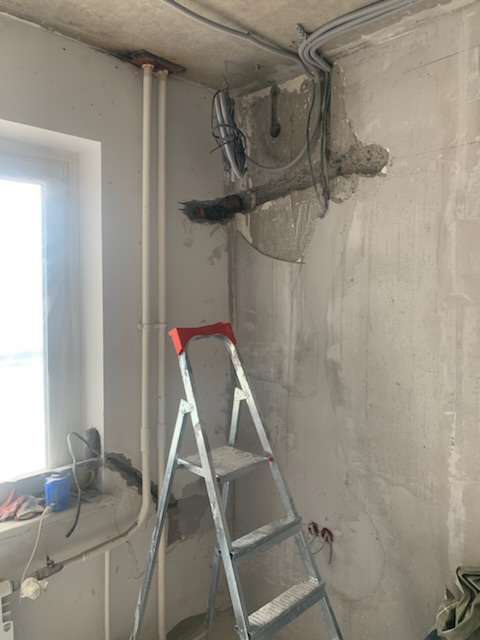

2. Штробление стен внутри квартиры
- нарезка штроб штроборезом с пылесосом — без пыли;
- глубина штробы — 40–60 мм (под трубы 1/4″ и 3/8″ в изоляции K-Flex 9–13 мм);
- ширина штробы — 60–80 мм (под 2 медные трубы + дренаж + межблочный кабель);
- материал стен — монолитно-кирпичный дом: кирпичные перегородки штробятся легче, монолитные участки — труднее, требуется алмазный штроборез;
- штробление выполняется по маршруту от места внутреннего блока до точки выхода на балкон;
- при проходе через монолитные участки (несущие стены) — бурение отверстий алмазной коронкой вместо штробления (штробить несущие стены на глубину более 30 мм запрещено);
- после нарезки штроб — уборка пыли пылесосом, грунтовка стен.

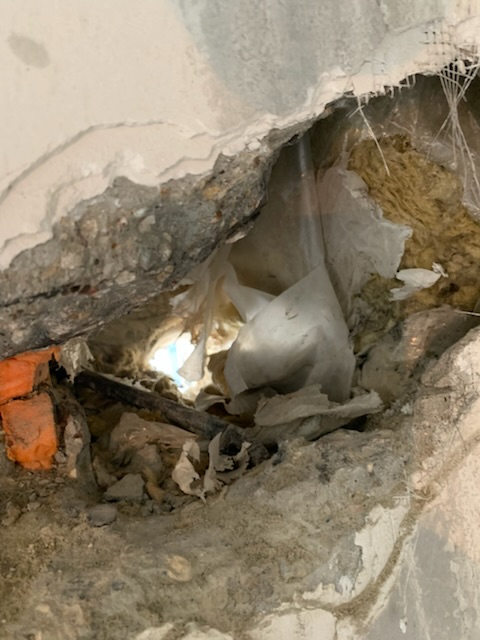

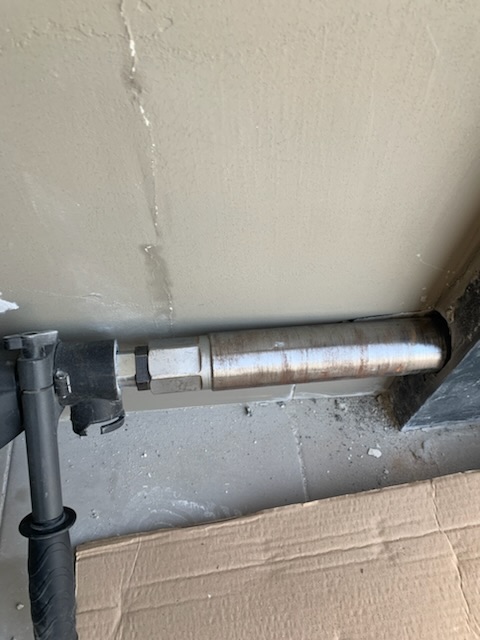

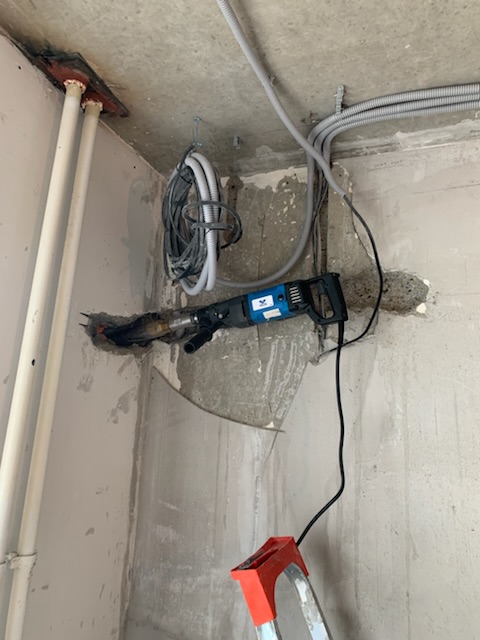

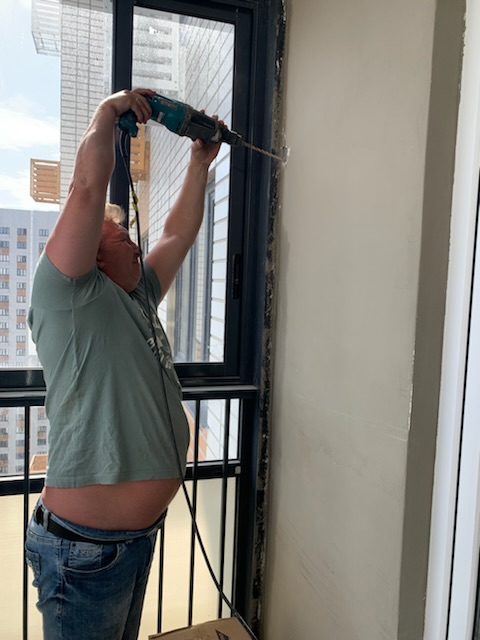

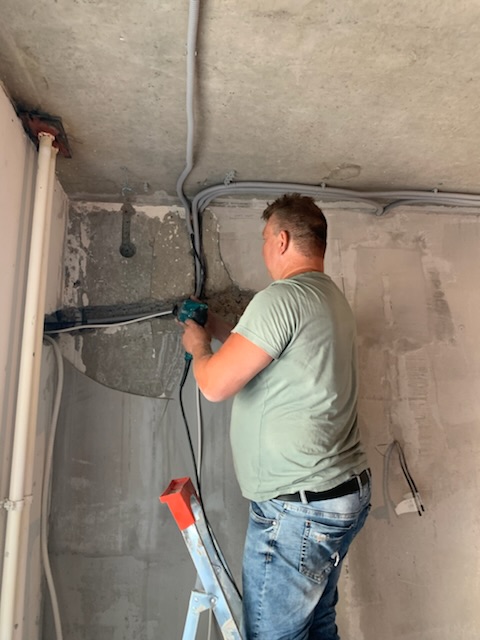

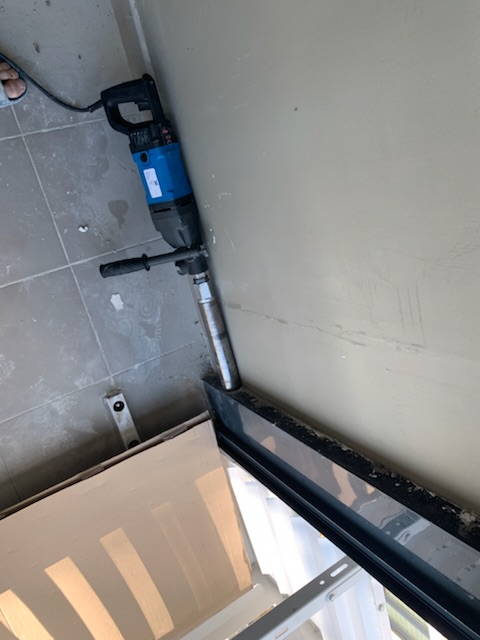

3. Бурение отверстий
- Сквозное отверстие из комнаты на балкон — алмазное бурение диаметром 65 мм в стене между комнатой и балконом. Отверстие бурится под наклоном вниз в сторону балкона для естественного оттока конденсата.
- Отверстие в балконной плите на фасад — алмазное бурение диаметром 65–80 мм в нижней плите балкона. Отверстие бурится под наклоном вниз в сторону улицы (наружный край ниже на 5–7 мм) для оттока конденсата.
- бурение с пылесосом — без пыли и грязи;
- в отверстия вставляются защитные манжеты из ПВХ.

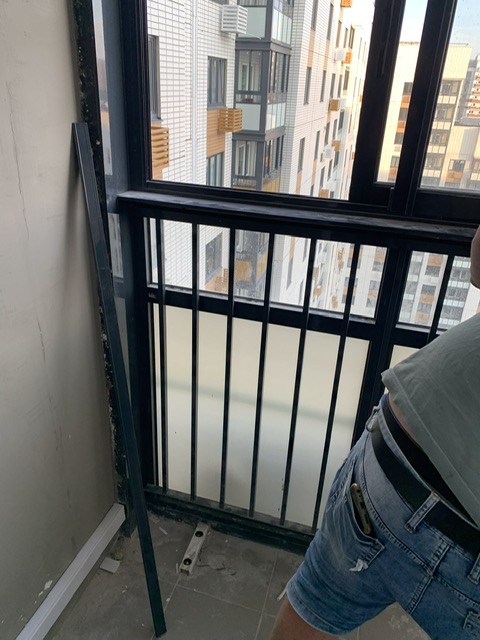

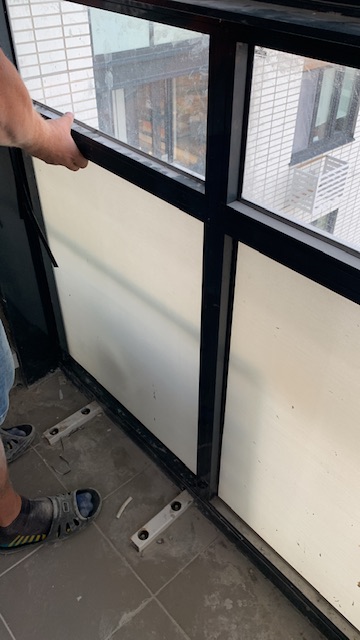

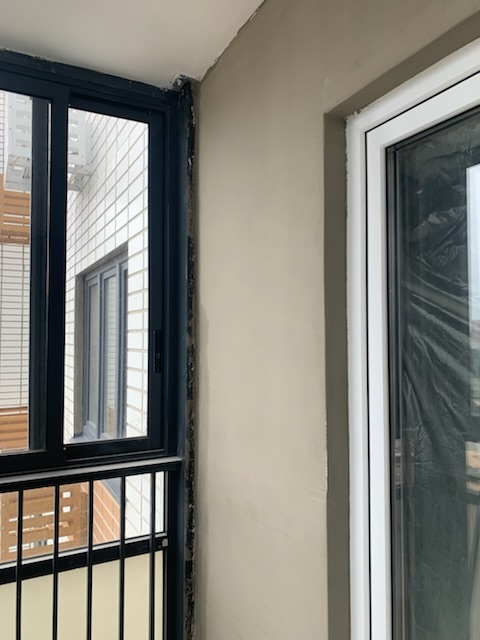

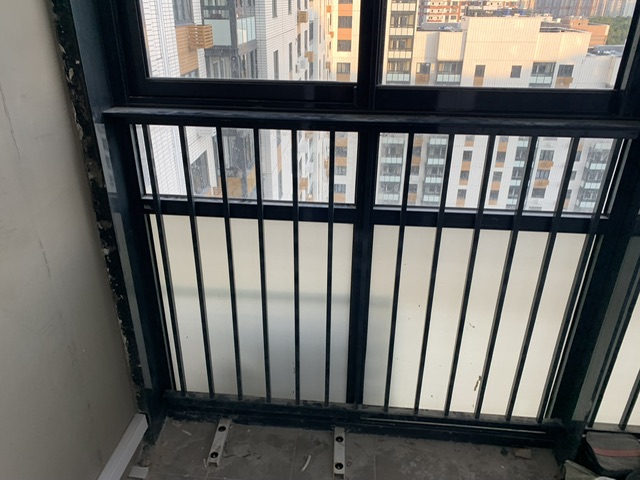

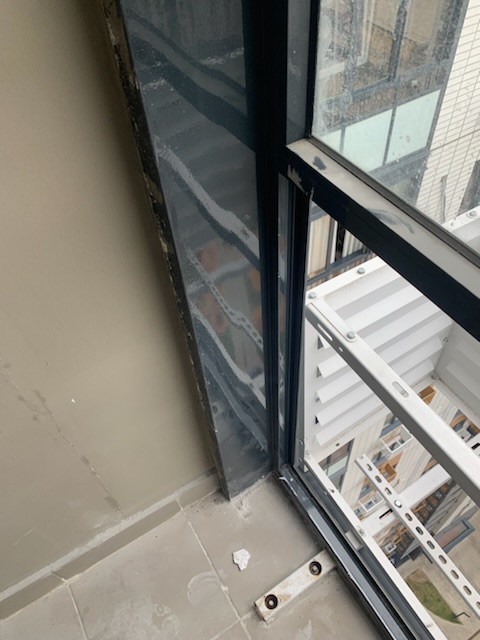

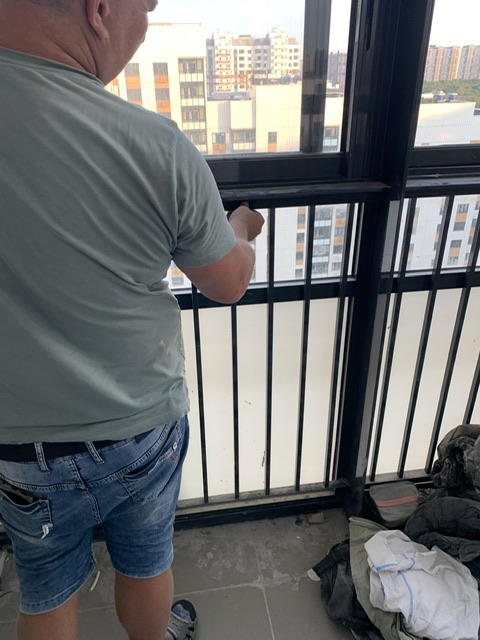

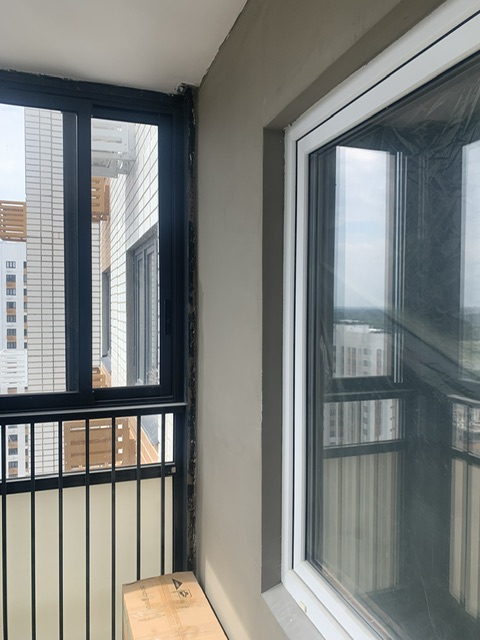

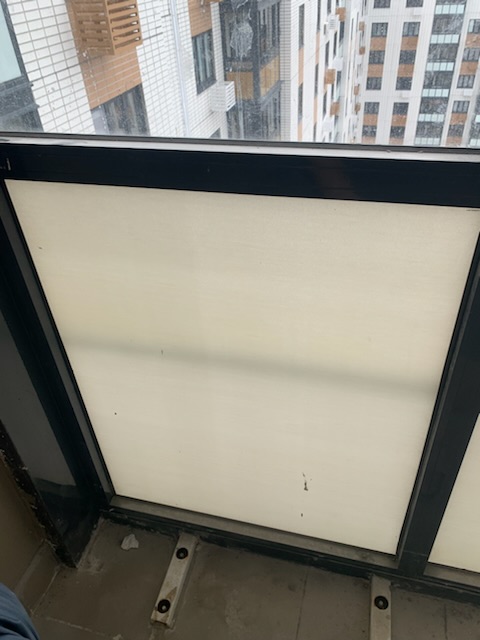

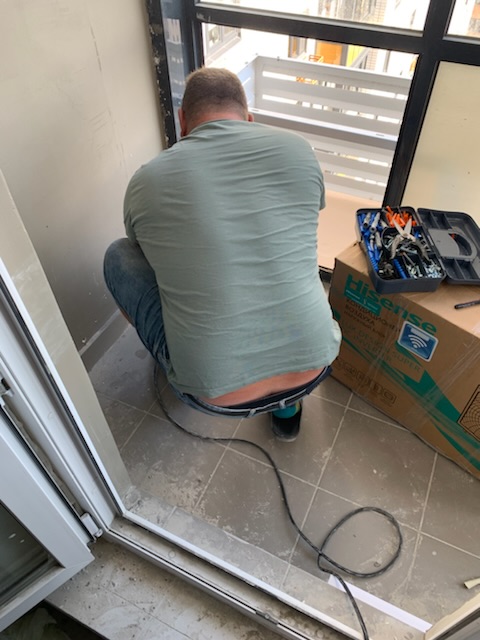

4. Разборка стеклопакета балкона снизу

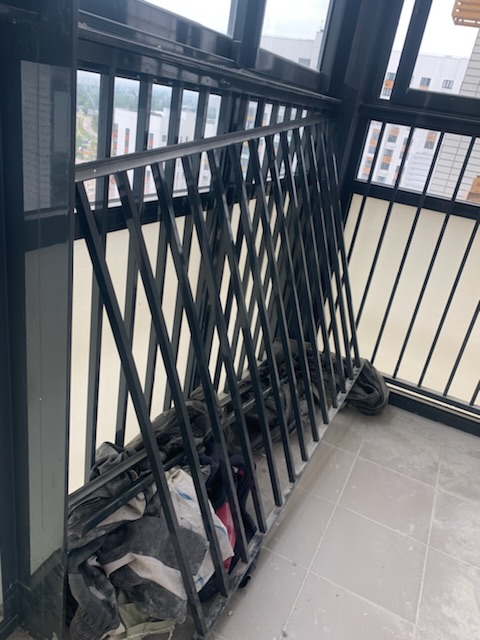

Для доступа к фасаду с балкона на 17-м этаже необходимо снять нижний стеклопакет балконного остекления:
- снятие штапиков, удерживающих нижний стеклопакет — аккуратно, с помощью шпателя и струбцины;
- извлечение стеклопакета из рамы — два мастера, стеклопакет весит 15–25 кг в зависимости от размера;
- стеклопакет прислоняется к стене внутри балкона, фиксируется от падения;
- через открывшийся проём мастер получает доступ к нижней части балконной плиты и фасаду;
- после завершения монтажа кронштейнов и прокладки трассы стеклопакет устанавливается обратно, штапики забиваются на место;
- при необходимости — замена уплотнителя по периметру стеклопакета.
Важно: разборка стеклопакета выполняется только при остеклении балкона стандартными ПВХ- или алюминиевыми рамами. При панорамном остеклении или неоткрывающихся конструкциях доступ к фасаду осуществляется только с автовышки.

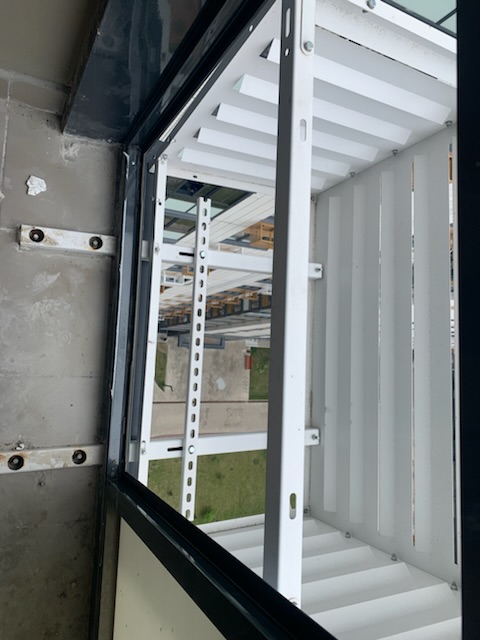

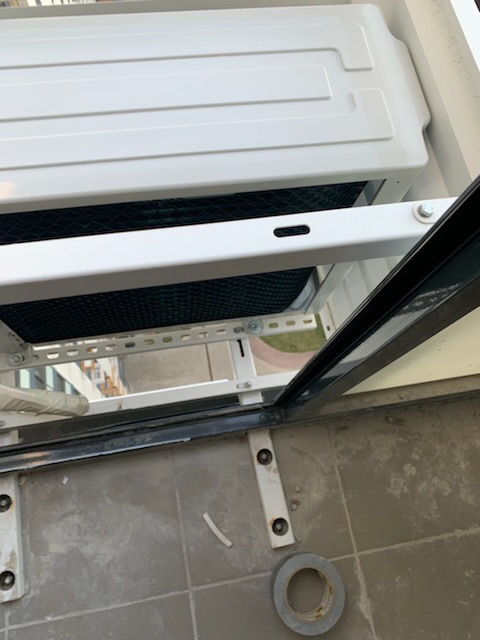

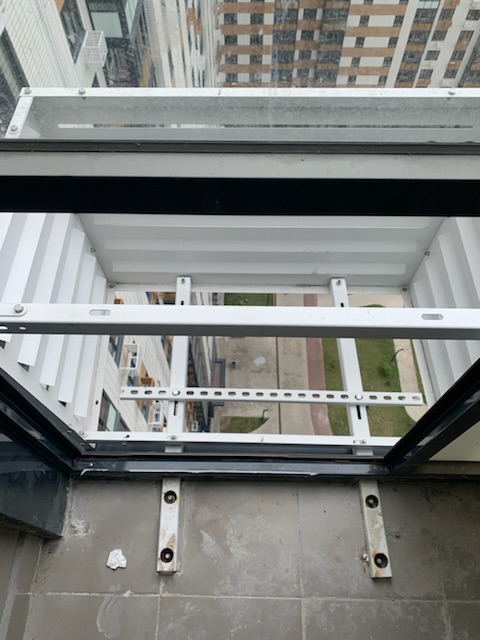

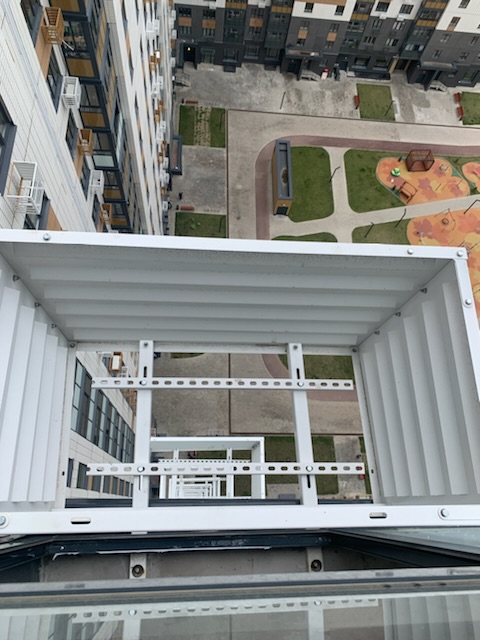

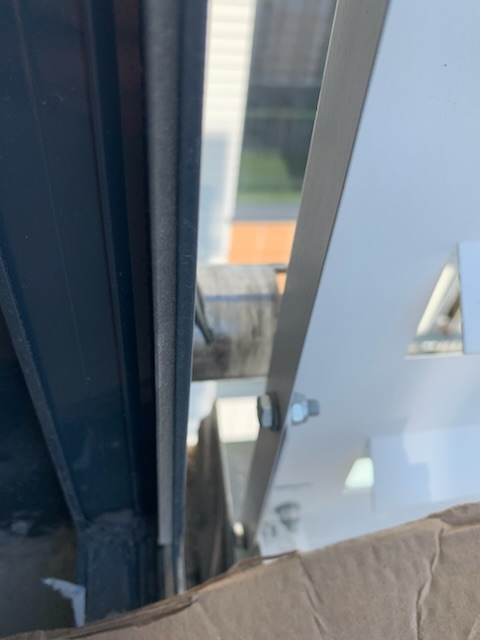

5. Установка кронштейнов и корзины на фасаде
Для установки наружного блока на 17-м этаже применяется фасадная корзина:
- через открытый проём балкона (после снятия стеклопакета) к балконной плите крепятся кронштейны — стальные балки из профиля толщиной не менее 5 мм;
- кронштейны крепятся к балконной плите анкерными болтами М12 (минимум 4 болта);
- на кронштейны устанавливается фасадная корзина — монтажная платформа с бортами и днищем из перфорированного стального листа;
- корзина обеспечивает опору для наружного блока и защиту от бокового ветра на 17-м этаже, где ветровая нагрузка значительно выше, чем на нижних этажах;
- к корзине крепятся виброизоляторы;
- проверка горизонтальности установки корзины — при необходимости подкладываются шайбы.
При установке корзины на 17-м этаже мастер работает из люльки автовышки — закрепляется страховочным поясом, выполняет крепление анкерных болтов и установку корзины снаружи.

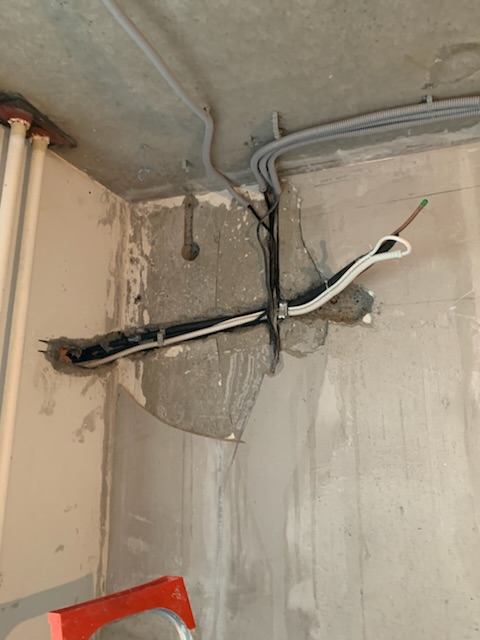

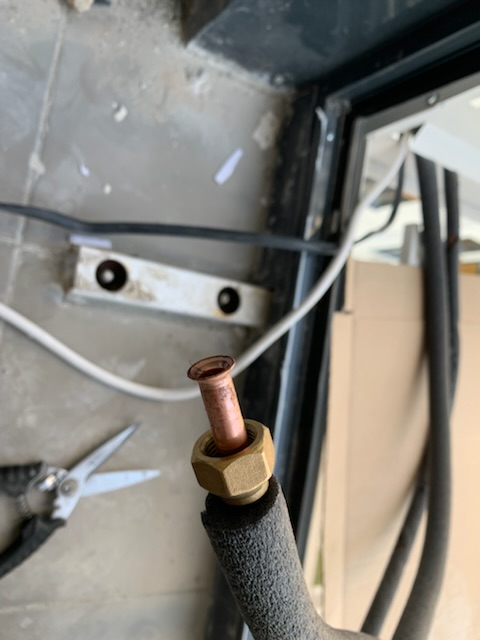

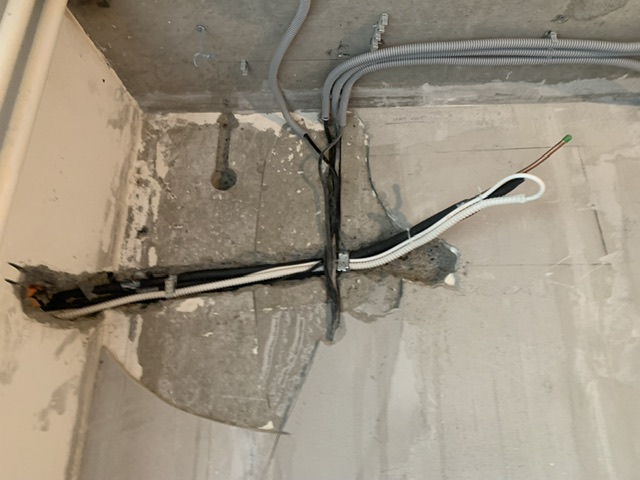

6. Прокладка трассы внутри квартиры (в штробе)
- медные трубы: жидкостная 1/4″ (6,35 мм) и газовая 3/8″ (9,52 мм), толщина стенки 0,8 мм;
- на каждую трубу надевается теплоизоляция K-Flex толщиной 9–13 мм — без зазоров;
- трубы отрезаются труборезом под углом 90°, заусенцы удаляются римером;
- изгибы выполняются трубогибом с радиусом не менее 5 диаметров трубы — без заломов;
- накидные гайки надеваются на трубы до развальцовки;
- развальцовка выполняется развальцовщиком — ровный конус без трещин и складок;
- в скрытой части стены (в штробе) не должно быть соединений — трасса цельная от внутреннего блока до наружного;
- трубы фиксируются в штробе пластиковыми клипсами или монтажной лентой;
- дренажный шланг прокладывается вместе с трубами в общей штробе, уклон — не менее 1 см на метр в сторону стока;
- межблочный кабель 4×1,5 мм² прокладывается в общей штробе рядом с трубами;
- силовой кабель 3×1,5 мм² прокладывается от электрощита к месту внутреннего блока — в отдельной штробе или в общем кабель-канале с другими слаботочными линиями;
- в щите устанавливается отдельный автомат 10 А.

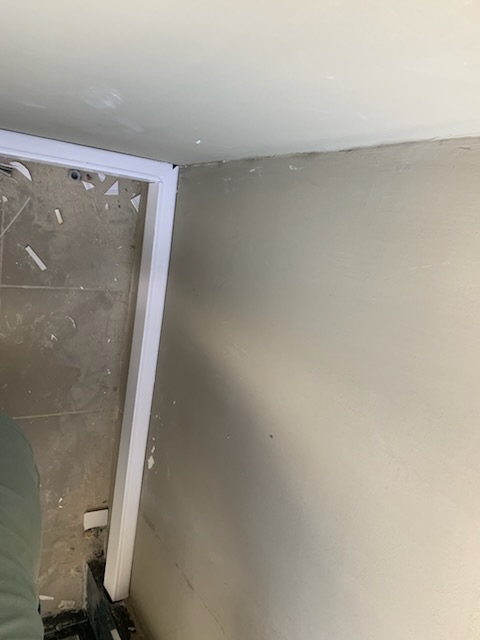

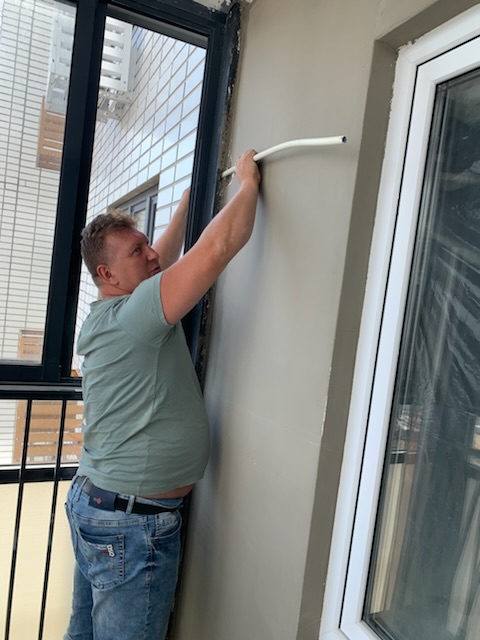

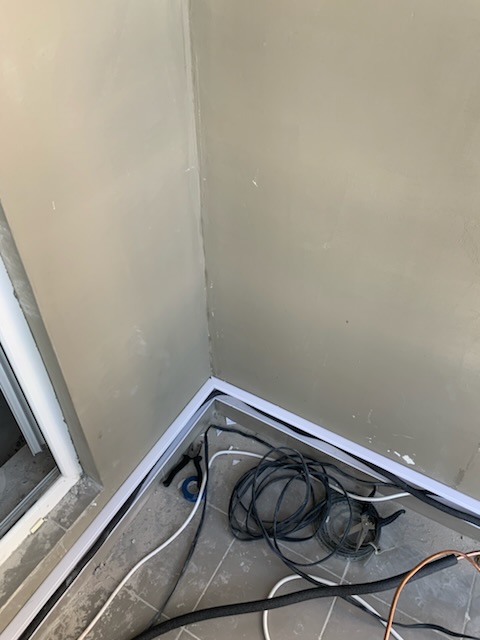

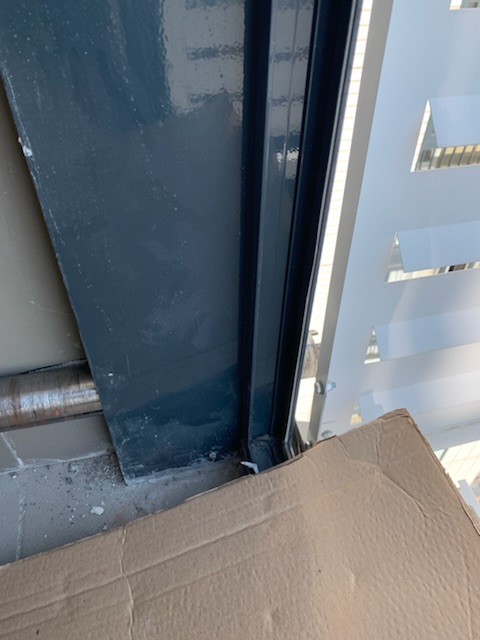

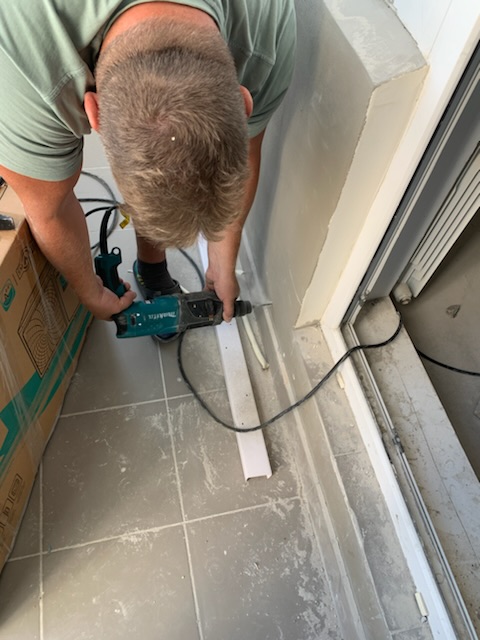

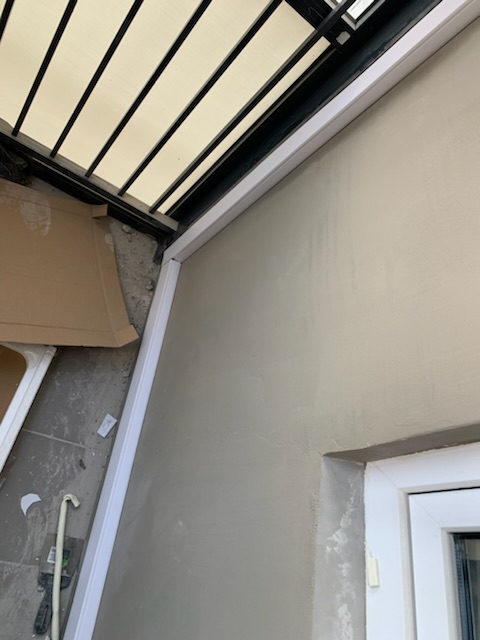

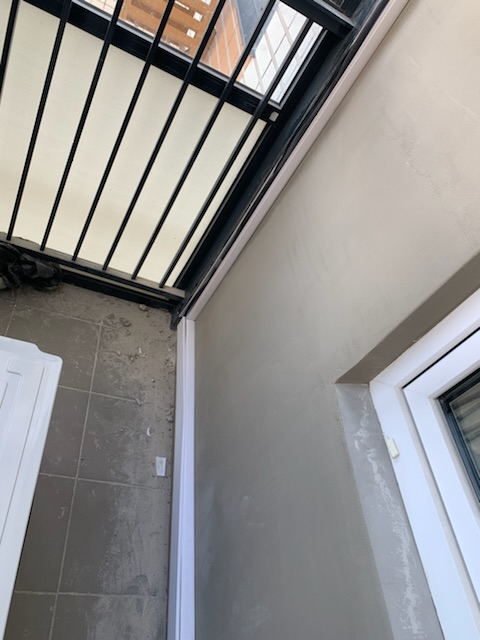

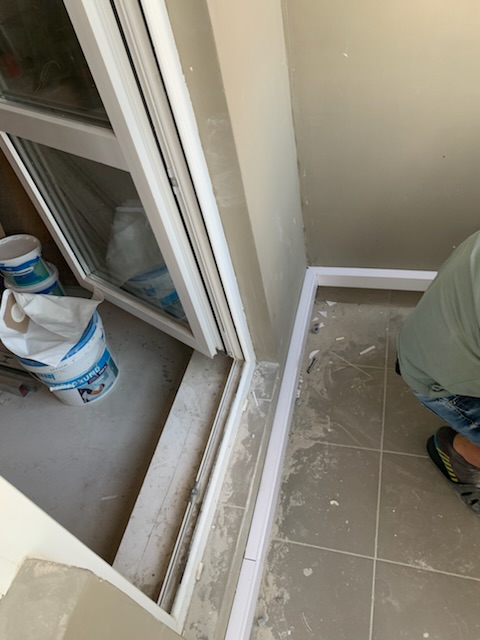

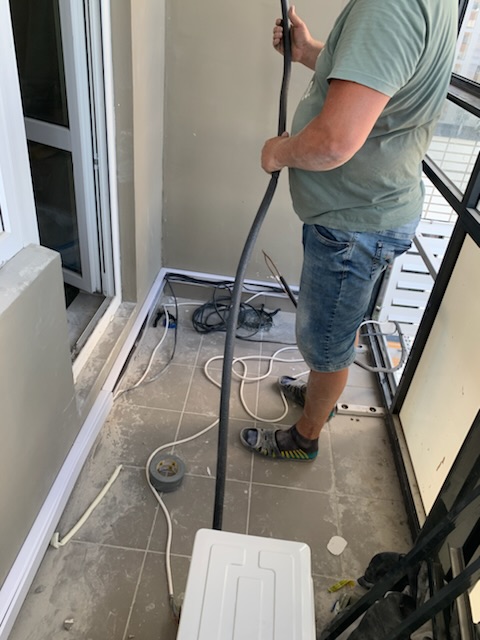

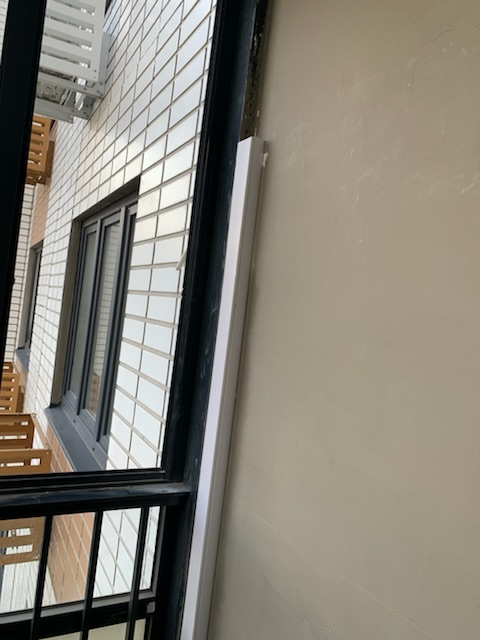

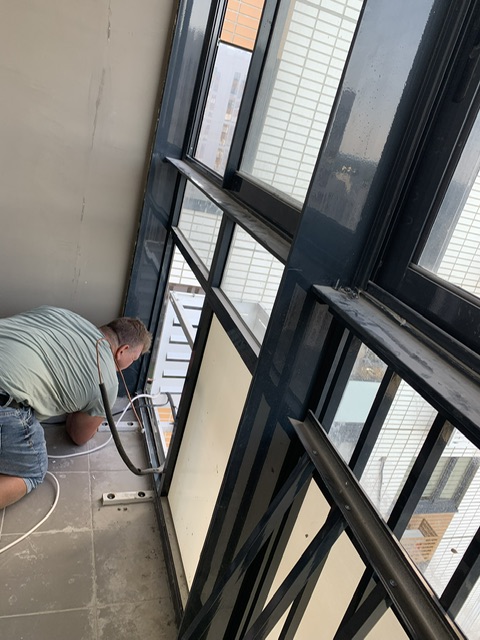

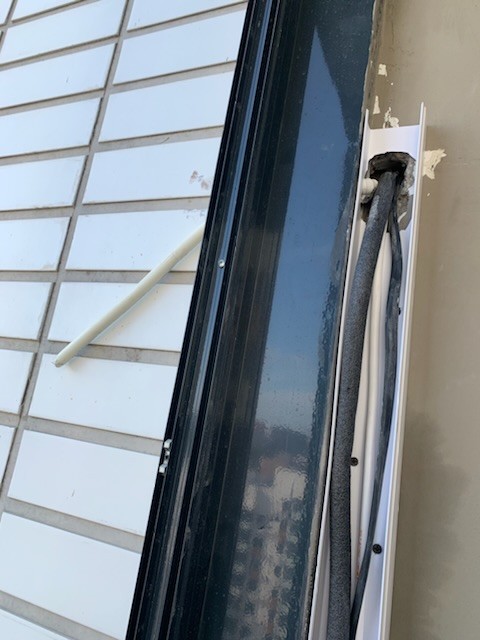

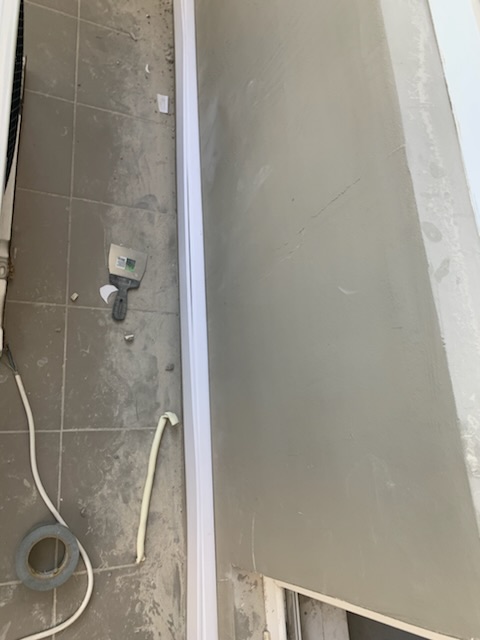

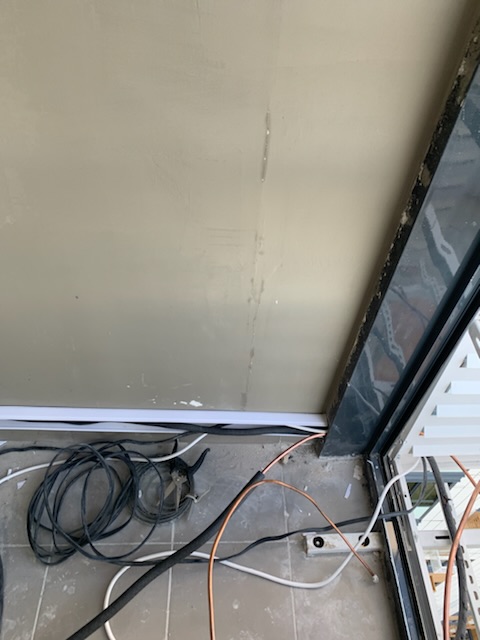

7. Прокладка трассы внутри балкона (в кабель-канале)
- трасса выходит из квартиры через сквозное отверстие в стене между комнатой и балконом;

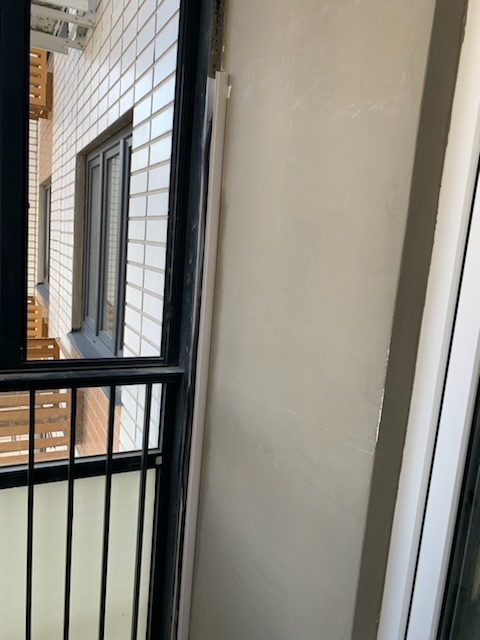

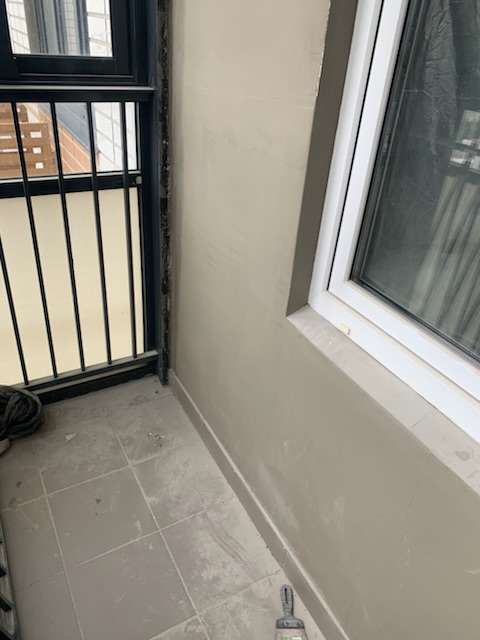

- на балконе медные трубы, дренаж и кабель укладываются в декоративный кабель-канал (короб) — пластиковый или металлический;

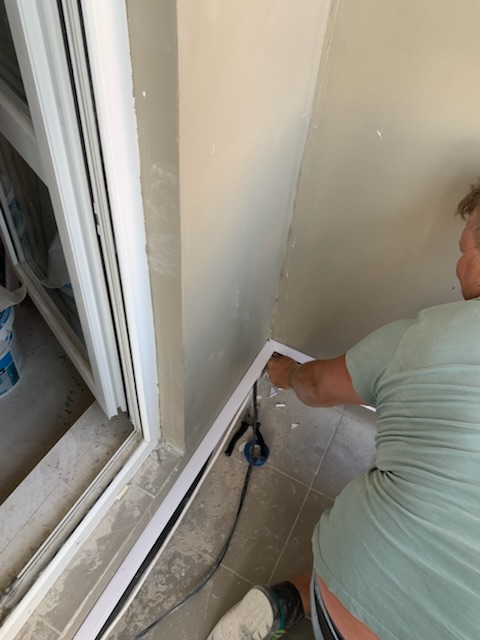

- кабель-канал монтируется вдоль стены балкона или вдоль плинтуса — аккуратно, без нарушения эстетики;
- размер кабель-канала — 60×40 или 80×60 мм (под 2 трубы в изоляции + дренаж + кабель);
- кабель-канал крепится к стене балкона саморезами или на клей-герметик;
- внутри кабель-канала трубы и кабель фиксируются держателями;
- кабель-канал имеет съёмную крышку — для доступа к коммуникациям при необходимости;

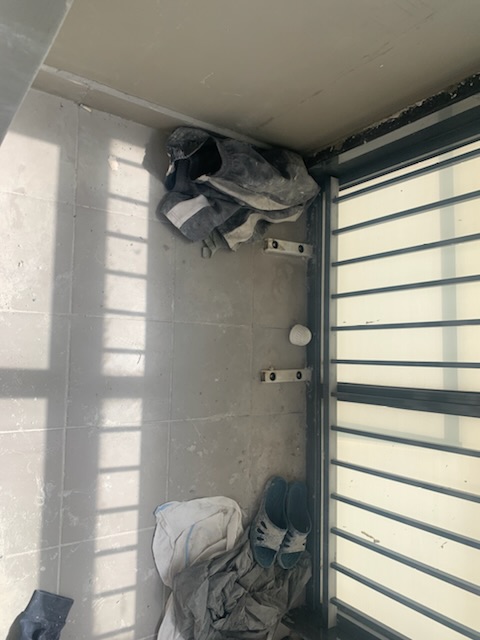

- в месте выхода трассы на фасад (отверстие в балконной плите) — трубы выводятся через отверстие и идут к корзине с наружным блоком;
- отверстие в балконной плите герметизируется монтажной пеной или герметиком после прокладки труб.
8. Вывод трассы на фасад к корзине
- через отверстие в балконной плите медные трубы, дренаж и кабель выводятся на фасад;
- трубы прокладываются по нижней плите балкона к корзине — крепятся хомутами или монтажной лентой;
- на фасаде трасса проходит в защитном жёлобе или коробе (при необходимости — по согласованию с управляющей компанией);
- концы труб выводятся к точке установки наружного блока в корзину;

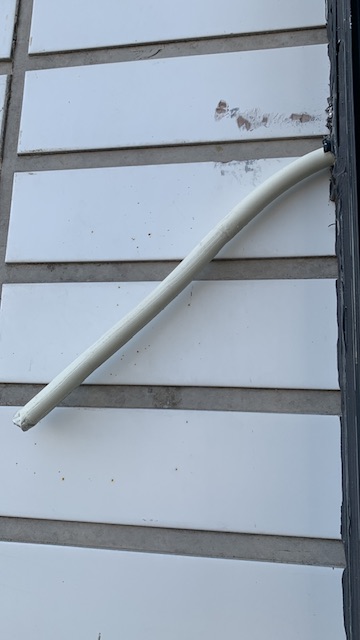

- дренажный шланг выводится на фасад с уклоном вниз, конец шланга не погружается в воду.

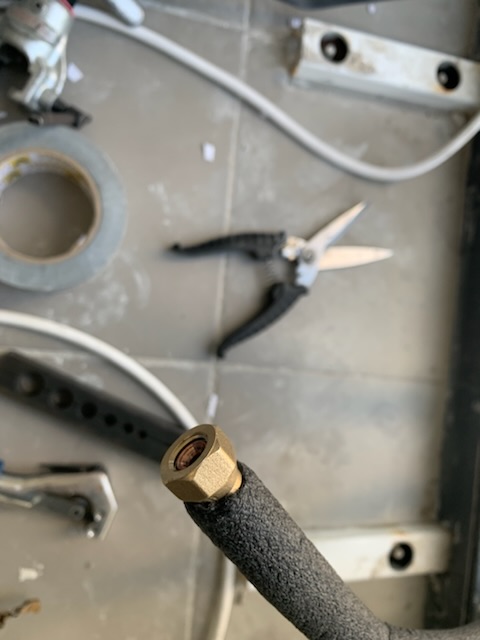

9. Защита и герметизация концов

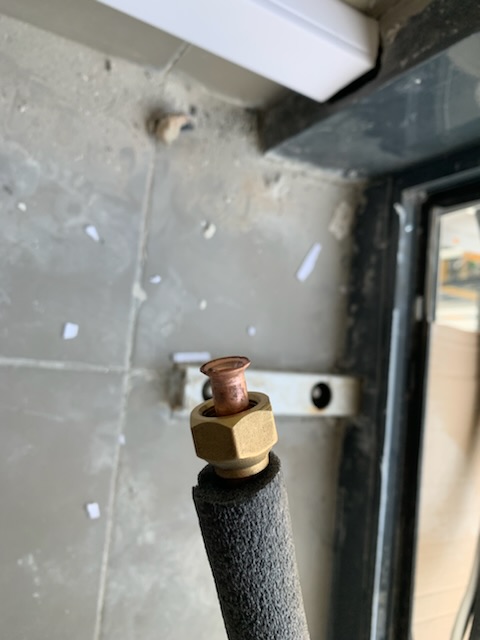

- открытые концы медных труб на стороне внутреннего блока закрываются заглушками или изоляционной лентой;
- открытые концы на стороне наружного блока (в корзине) — аналогично заглушаются;
- кабели обматываются изолентой с маркировкой;
- дренажный шланг закрывается заглушкой;
- защита от пыли, влаги и механических повреждений во время последующих строительных работ.
10. Фотофиксация
- фотографирование всех скрытых участков трассы внутри квартиры с привязкой к углам, розеткам, окнам;
- измерение расстояний от трасс до ориентиров — запись на фото;
- фото штроб до закрытия, фото кабель-канала на балконе, фото отверстий;
- фото кронштейнов и корзины на фасаде (из люльки авновышки);
- фото мест подключения в электрощите;
- фотографии передаются заказчику и хранятся у монтажной организации.

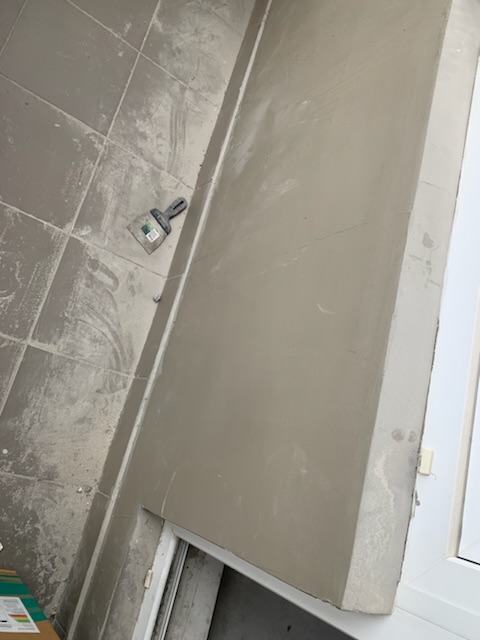

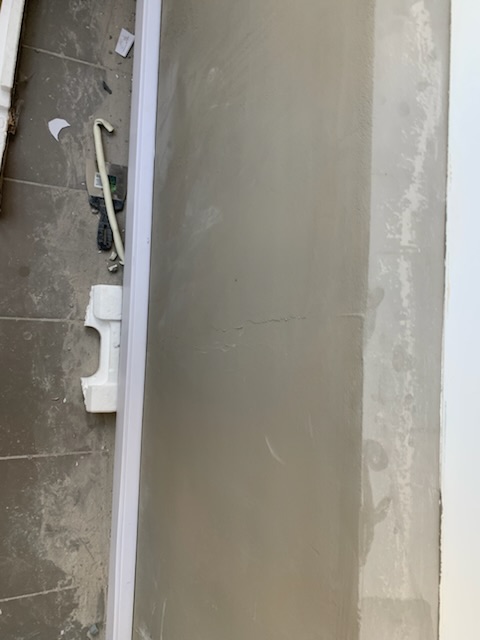

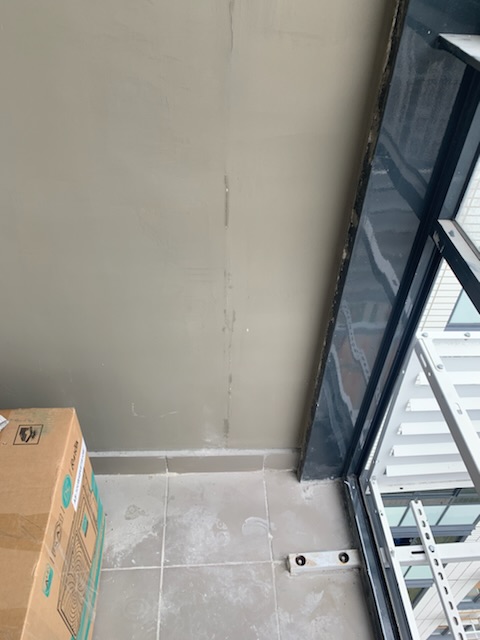

11. Закрытие штроб
- штробы внутри квартиры заделываются штукатурным раствором или гипсовой смесью;
- медные трубы в изоляции полностью скрыты под слоем штукатурки;
- на поверхности стены — только выводы под внутренний блок (концы труб, дренаж, кабель);
- кабель-канал на балконе закрывается крышкой;
- отверстия герметизируются монтажной пеной или герметиком;
- после высыхания штукатурки — стена готова к шпаклёвке и чистовой отделке.

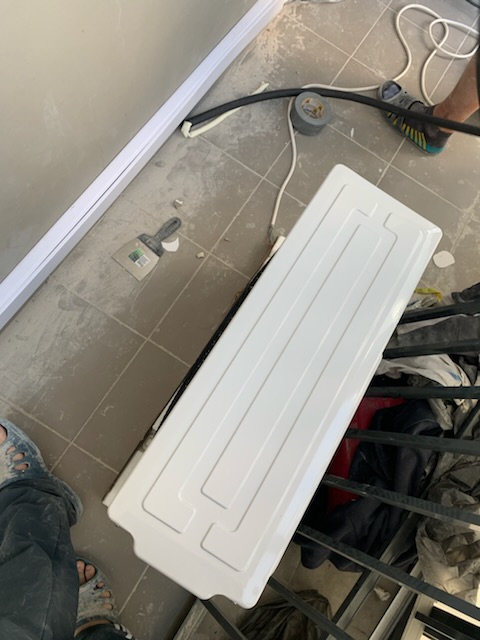

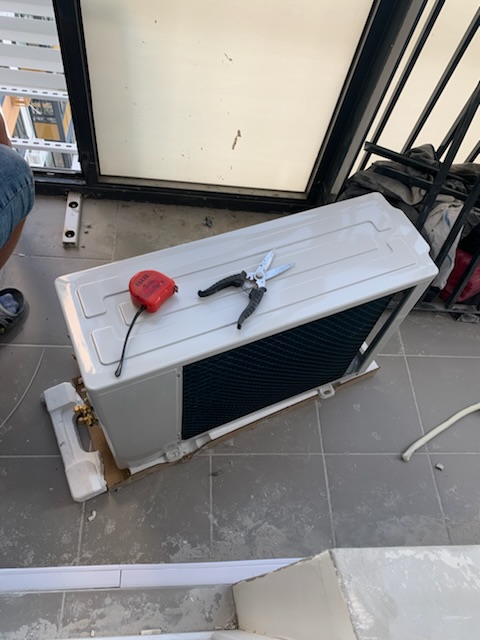

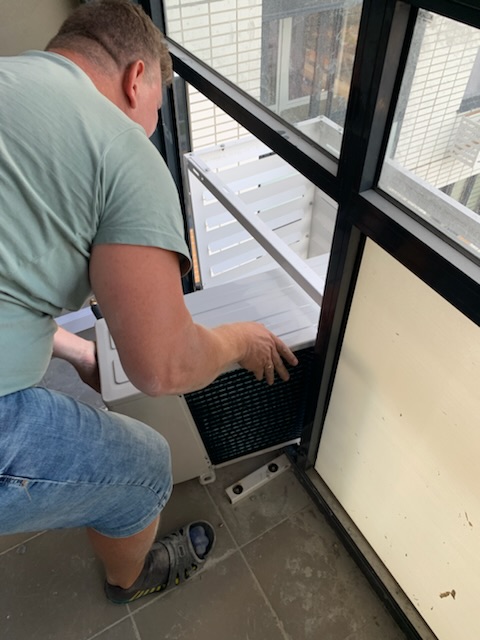

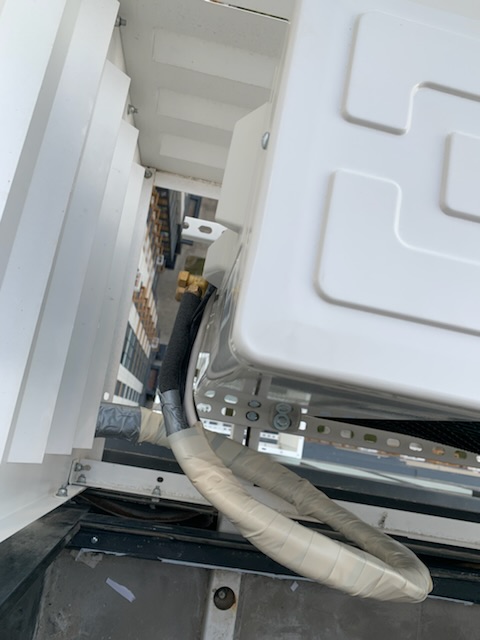

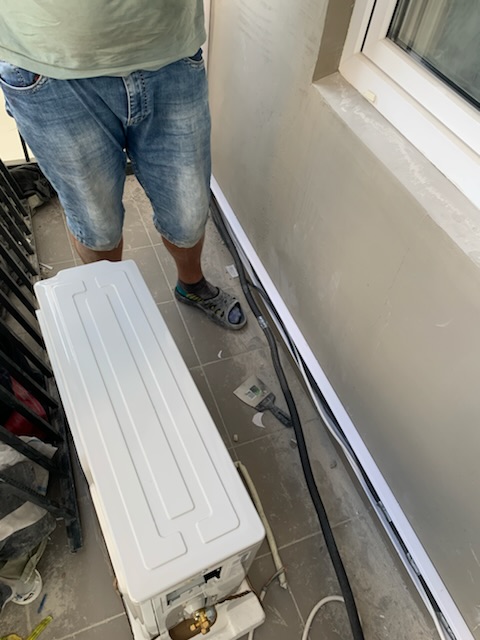

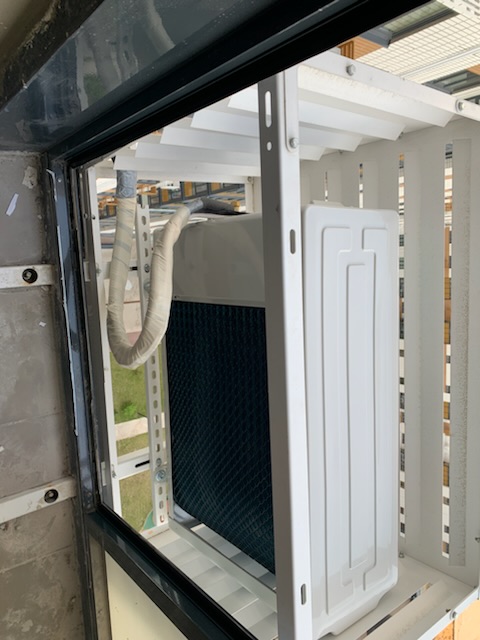

12. Установка наружного блока в корзину
Наружный блок Hisense (27 кг) устанавливается в фасадную корзину с автовышки-люльки:
- автовышка-люлька поднимается к 17-му этажу;
- мастер в люльке принимает наружный блок (подаётся из балкона через открытый проём);
- блок устанавливается в корзину, крепится болтами через виброизоляторы;
- подключаются медные трубы — вальцовка с затяжкой динамометрическим ключом: для 1/4″ — 15–20 Н·м, для 3/8″ — 30–40 Н·м;
- подключается межблочный кабель к клеммной колодке наружного блока;
- сервисные вентили остаются закрытыми до второго этапа (вакуумирования);
- стеклопакет балкона устанавливается обратно, штапики забиваются на место.


































Сколько времени занимает закладка трассы
| Этап | Время |
|---|---|
| Планирование, разметка | 45–60 минут |
| Штробление стен внутри квартиры | 2–4 часа |
| Бурение отверстий (2 шт) | 1–1,5 часа |
| Разборка стеклопакета балкона | 30–45 минут |
| Установка кронштейнов и корзины (с автовышкой) | 1–2 часа |
| Прокладка трассы в штробе (вальцовка) | 2–3 часа |
| Прокладка трассы в кабель-канале на балконе | 1–1,5 часа |
| Вывод трассы на фасад к корзине | 45 минут |
| Опрессовка азотом | 30 минут |
| Защита концов, маркировка | 20 минут |
| Фотофиксация | 30 минут |
| Закрытие штроб | 1 час |
| Установка наружного блока в корзину (с автовышкой) | 1–1,5 часа |
| Установка стеклопакета обратно | 30 минут |
| Итого | 10–15 часов (1,5–2 дня) |
Актуальные цены на закладку трассы в Москве (2026)
Закладка трассы Hisense AS10UW4SVETS10 (первый этап)
| Услуга | Стоимость |
|---|---|
| Закладка трассы до 5 м (штробление + кабель-канал на балконе) | 18 000 – 28 000 ₽ |
| Закладка трассы до 8 м | 24 000 – 38 000 ₽ |
| Закладка трассы до 12 м | 32 000 – 50 000 ₽ |
| Закладка трассы до 15 м | 40 000 – 62 000 ₽ |
В базовую стоимость входит: разметка, штробление стен внутри квартиры, прокладка медных труб 1/4″ и 3/8″ в изоляции K-Flex, дренаж, межблочный кабель 4×1,5 мм², бурение 2 отверстий, укладка в кабель-канал на балконе, опрессовка азотом, фотофиксация, защита концов.
Штробление
| Услуга | Стоимость |
|---|---|
| Штробление кирпичной стены | 300 – 600 ₽ / м |
| Штробление монолитного бетона | 500 – 1 200 ₽ / м |
| Штробление с уборкой пыли (штроборез + пылесос) | +200 – 400 ₽ / м |
Бурение
| Услуга | Стоимость |
|---|---|
| Алмазное бурение отверстия Ø65 мм (стена комната-балкон) | 2 500 – 5 500 ₽ |
| Алмазное бурение отверстия Ø65–80 мм (балконная плита) | 3 500 – 7 500 ₽ |
| Дополнительное отверстие во внутренней стене | 1 500 – 3 500 ₽ |
Разборка стеклопакета балкона
| Услуга | Стоимость |
|---|---|
| Снятие и установка нижнего стеклопакета балкона | 2 000 – 5 000 ₽ |
| Замена уплотнителя по периметру стеклопакета | 500 – 1 500 ₽ |
| Снятие панорамного стеклопакета (увеличенный размер) | 5 000 – 8 000 ₽ |
Кабель-канал на балконе
| Услуга | Стоимость |
|---|---|
| Кабель-канал 60×40 мм (пластик, с крышкой) | 200 – 400 ₽ / м |
| Кабель-канал 80×60 мм (пластик, с крышкой) | 300 – 600 ₽ / м |
| Монтаж кабель-канала (крепление, укладка труб, закрытие) | 500 – 1 000 ₽ / м |
Кронштейны и корзина
| Услуга | Стоимость |
|---|---|
| Усиленные кронштейны (пара, сталь 5 мм) | 2 500 – 5 000 ₽ |
| Фасадная корзина для наружного блока | 6 000 – 12 000 ₽ |
| Установка кронштейнов и корзины | 3 000 – 6 000 ₽ |
| Анкерные болты М12 (комплект) | 500 – 1 500 ₽ |
Автовышка-люлька
| Услуга | Стоимость |
|---|---|
| Автовышка-люлька (17-й этаж, 1 выезд) | 8 000 – 15 000 ₽ |
| Аренда люльки (почасовая, свыше 2 часов) | 3 000 – 5 000 ₽ / ч |
| Промышленный альпинизм (альтернатива) | 8 000 – 15 000 ₽ |





Дополнительные работы
| Услуга | Стоимость |
|---|---|
| Опрессовка азотом | 1 500 – 3 500 ₽ |
| Фотофиксация | 500 – 1 500 ₽ |
| Установка отдельного автомата 10 А в электрощите | 2 000 – 4 000 ₽ |
| Прокладка силового кабеля от щита | 2 000 – 4 500 ₽ |
| Пайка медных труб с азотной подушкой (1 стык) | 800 – 2 000 ₽ |
| Защитные заглушки и маркировка | 500 – 1 000 ₽ |
Второй этап — установка блоков на готовые трассы
| Услуга | Стоимость |
|---|---|
| Монтаж на существующую трассу (1 блок) | 8 000 – 12 000 ₽ |
| Вакуумирование (1 трасса) | 1 500 – 3 000 ₽ |
| Дозаправка фреоном (при необходимости) | 1 500 – 4 000 ₽ |
| Настройка Wi-Fi модуля Hisense | 1 000 – 2 000 ₽ |











Зачем нужна фасадная корзина на 17-м этаже
На 17-м этаже ветровая нагрузка значительно выше, чем на нижних этажах. Скорость ветра на высоте 50–55 м (17-й этаж) может быть в 1,5–2 раза выше, чем на уровне земли. Обычные Г-образные кронштейны не обеспечивают достаточной защиты наружного блока от бокового ветра и вибрации.
Фасадная корзина — это монтажная платформа с бортами, которая:
- надёжно удерживает наружный блок при сильном ветре;
- предотвращает падение блока при ослаблении креплений;
- защищает от снежных наносов и наледи;
- обеспечивает опору для блока весом 27 кг;
- снижает вибрацию и шум на фасаде.

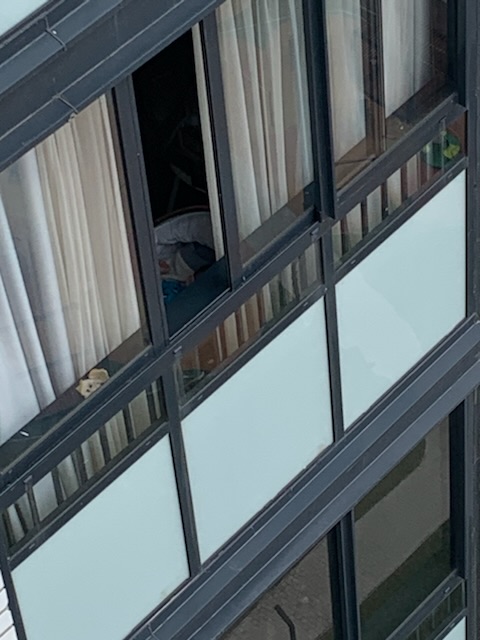

Зачем разбирается стеклопакет балкона
На 17-м этаже доступ к фасаду возможен двумя способами:
- Автовышка-люлька — мастер работает в люльке, поднятой к фасаду. Применяется для установки кронштейнов, корзины и наружного блока.
- Через балкон — если на балконе есть открывающееся окно или можно снять стеклопакет. Мастер работает изнутри балкона — без автовышки.
В данном случае применён комбинированный подход:
- стеклопакет снимается для вывода трассы через балконскую плиту и монтажа кронштейнов изнутри балкона;
- автовышка-люлька применяется для установки корзины и наружного блока снаружи;
- после работ стеклопакет устанавливается обратно.
Скрытая прокладка vs кабель-канал
В данной квартире применены два способа прокладки трассы:
| Способ | Где применяется | Плюсы | Минусы |
|---|---|---|---|
| Штробление (скрытая) | Внутри квартиры, в кирпичных перегородках | Полностью скрыта, не портит интерьер | Требует штробления, доступно только до шпаклёвки |
| Кабель-канал (открытая) | На балконе, по стене или плинтусу | Не требует штробления, быстрый монтаж, доступ к коммуникациям | Видимый короб на стене балкона |
Кабель-канал на балконе — это компромисс: балконные стены слишком тонкие для штробления, а укладка трассы по полу или потолку невозможна из-за конструкции балкона. Кабель-канал аккуратно прокладывается вдоль стены и закрывается крышкой — эстетика балкона не нарушается.









10 правил правильной закладки трассы
Не делать соединений в скрытой части стены. Трасса цельная от внутреннего до наружного блока.
Использовать трубы правильного диаметра. Для Hisense AS10UW4SVETS10 — 1/4″ и 3/8″, толщина стенки 0,8 мм.
Соблюдать уклон дренажа. Не менее 1 см на метр в сторону стока. Обратный уклон — застой воды, запах, протечка.
Теплоизоляция без зазоров. K-Flex толщиной 9–13 мм на каждой трубе, стыки проклеены.
Опрессовать до закрытия стены. Азот 28–30 бар, выдержка 15–30 минут. Утечка после отделки — вскрытие стены.
Зафиксировать расположение трасс. Фото с привязкой к углам и размерам — чтобы не повредить при сверлении.
Защитить концы труб. Заглушки, изолента, маркировка — от пыли, влаги и ударов во время ремонта.
Учесть ветровую нагрузку на 17-м этаже. Усиленные кронштейны или корзина, анкерные болты М12.
Герметизировать отверстия. Монтажная пена или герметик — предотвращает сквозняки и попадание влаги.
Маркировать трассу. При нескольких кондиционерах — нумерация труб, кабелей и дренажей.
Типичные ошибки при закладке
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Соединение в штробе под штукатуркой | Утечка фреона — вскрытие стены | Цельная трасса без соединений |
| Залом медной трубы | Снижение производительности, перегрев компрессора | Изгиб трубогибом, радиус ≥5 диаметров |
| Теплоизоляция повреждена | Конденсат на трубах, мокрые пятна на стене | K-Flex без зазоров, проверка перед закрытием |
| Дренаж с обратным уклоном | Застой воды, запах, протечка | Уклон ≥1 см/м в сторону стока |
| Нет опрессовки перед закрытием | Утечка обнаружится после ремонта | Опрессовка азотом 28–30 бар |
| Нет фотофиксации | Повреждение трассы при сверлении | Фото с привязкой к ориентирам |
| Слабые кронштейны на 17-м этаже | Вибрация, шум, риск падения блока | Усиленные кронштейны или корзина, анкеры М12 |
| Негерметичное отверстие | Сквозняк, влага, промерзание | Монтажная пена + герметик |
| Стеклопакет не установлен обратно | Продувание балкона, потеря тепла | Обратная установка, проверка уплотнителя |
| Кабель-канал не закреплён | Провисание, повреждение труб | Крепление саморезами каждые 30–40 см |
Что проверять перед закрытием штробы
- Толщина медных труб — 0,8 мм (соответствие мощности).
- Цельность трассы — нет соединений в скрытой части.
- Теплоизоляция — без зазоров, повреждений, компрессии.
- Дренаж — уклон ≥1 см/м, нет перегибов, конец заглушён.
- Кабель — целостность, маркировка, сечение соответствует.
- Опрессовка — давление азота 28–30 бар, выдержка 15–30 мин, давление не упало.
- Защита концов — заглушки, изолента, маркировка.
- Фотофиксация — фото с привязкой к ориентирам.
- Кабель-канал на балконе — закреплён, крышка закрыта, трубы уложены без заломов.
- Отверстия — загерметизированы монтажной пеной или герметиком.
Подготовка к закладке
До приезда монтажной бригады:
- Стены внутри квартиры возведены, перегородки стоят, штукатурка не нанесена.
- Согласованы с дизайнером места установки внутреннего блока и маршрут трассы.
- Освобождены стены — убрана мебель, картины, розетки от старой проводки.
- Балкон свободен для работ — убраны вещи, обеспечен доступ к остеклению.
- Обесточена квартира (или отдельные линии) на время работ.
- Предупреждены соседи о шуме (штробление и бурение — 3–6 часов).
- Подготовлен доступ к электрощиту для установки автомата.
- Согласовано время подачи автовышки-люльки (при необходимости — разрешение от УК на работы на фасаде).


Заказать закладку трассы кондиционера в Москве
Компания «МонтажМастер» выполняет закладку трасс кондиционеров в Москве, в том числе по адресу ЖК «Южная Битца», дом 6, 17-й этаж (район Северное Бутово, ЮЗАО).
Что мы предлагаем:
- закладку трасс со штроблением внутри квартиры и укладкой в кабель-канал на балконе;
- разборку и обратную установку стеклопакета балкона;
- установку фасадной корзины и усиленных кронштейнов на 17-м этаже;
- работу с автовышкой-люлькой и промышленным альпинистом;
- алмазное бурение отверстий в стенах и балконной плите;
- прокладку медных труб, дренажа и кабеля в штробе и кабель-канале;
- опрессовку азотом 28–30 бар с контролем герметичности;
- фотофиксацию всех скрытых участков с привязкой к ориентирам;
- маркировку и защиту концов трассы;
- установку автоматов в электрощите;
- второй этап — монтаж блоков на готовые трассы после ремонта;
- настройку Wi-Fi модуля Hisense;
- гарантию на закладку — 3 года.
Выезд по Юго-Западному административному округу и всей Москве. Опыт работы с инверторными сплит-системами Hisense серии EXPERT EU, с хладагентом R410A и заложенными трассами на высотных этажах.
Свяжитесь с нами:
- Телефон: +7 (495) 644-88-40, +7 (916) 397-51-31
- E-mail: info@vent-master.ru
