Монтаж первый этап кондиционер ishimatsu avk-09i, Ул. Алма-Атинская, д. 4,под., 5..этаж 3

Закладка трассы кондиционера Ishimatsu AVK09I UL — ул. Алма-Атинская, 4, подъезд 5, 5-й этаж

Улица Алма-Атинская, дом 4 — жилой дом, расположенный в районе Братеево Юго-Восточного административного округа Москвы. Район граничит с рекой Москвой и парком «Братеевская пойма», застроен преимущественно панельными и монолитно-кирпичными домами 1990–2010-х годов. Ближайшие станции метро — «Братеево» (5 минут пешком, открыта в 2024 году) и «Алма-Атинская» (10 минут). Дом расположен в 15 км от центра Москвы, транспортная доступность — по Каширскому шоссе и Братеевскому мосту. Почтовый индекс — 115612. Управляющая компания — ГБУ «Жилищник района Братеево».

Квартира на 5-м этаже находится в стадии чернового ремонта: стены возведены, перегородки стоят, шпаклёвка ещё не нанесена. Это оптимальный момент для закладки фреоновой трассы — медные трубы, дренаж и кабель прокладываются в штробах внутри квартиры и полностью скрываются под штукатуркой. После завершения чистовой отделки выполняется второй этап: установка внутреннего и наружного блоков, вальцовка, вакуумирование, выпуск фреона и тестовый запуск.

В этой статье — разбор закладки трассы инверторной сплит-системы Ishimatsu AVK09I UL на 5-м этаже по ул. Алма-Атинской, 4: характеристики модели, особенности закладки, этапы работ, актуальные цены на 2026 год.

Технические характеристики Ishimatsu AVK09I UL

Ishimatsu AVK09I UL — настенная инверторная сплит-система серии Nairobi мощностью 2,7 кВт (9000 BTU) для помещений площадью до 25 м². Компрессор — инверторный DC Inverter GMCC (Toshiba), хладагент — R410A, класс энергоэффективности A. Модель оснащена встроенным Wi-Fi модулем (управление через приложение AC Freedom и голосовой помощник Яндекс Алиса), антикоррозийным покрытием теплообменника Golden Fin, функциями iFeel, Anti-Cold-Air, самоочистки, самодиагностики, авторестарта, Sleep, таймера 24 часа, интеллектуальной разморозки Defrost. Уровень шума внутреннего блока — от 21 дБ(А). Производство — Китай (завод AUX). Гарантия — 5 лет.

ПараметрЗначение
Типнастенная инверторная сплит-система (DC Inverter)
СерияNairobi
Обслуживаемая площадьдо 25 м²
Холодопроизводительность2,70 кВт (9000 BTU)
Теплопроизводительность2,80 кВт
Потребляемая мощность (охлаждение)0,835 кВт
Потребляемая мощность (обогрев)0,780 кВт
Класс энергоэффективностиA (охлаждение) / A (обогрев)
ХладагентR410A
Заводская заправка хладагента~420 г
Уровень шума внутреннего блока21–38 дБ(А)
Уровень шума наружного блока48–52 дБ(А)
Расход воздуха (внутренний блок)600 м³/ч
Количество скоростей вентилятора4
Электропитание220–240 В, 1 фаза, 50 Гц
Подключение питаниявнутренний блок
Диаметр жидкостной трубы1/4″ (6,35 мм)
Диаметр газовой трубы3/8″ (9,52 мм)
Максимальная длина трассы20 м
Максимальный перепад высот10 м
Дозаправка хладагента (сверх 5 м)15 г/м
Диапазон температур (охлаждение)+18…+43+18…+43 °C
Диапазон температур (обогрев)−7…+24−7…+24 °C
Габариты внутреннего блока (Ш×В×Г)800×290×200 мм
Габариты наружного блока (Ш×В×Г)700×420×270 мм
Вес внутреннего блока8,5 кг
Вес наружного блока22 кг
Межблочный кабель4×1,5 мм²
Силовой кабель3×1,5 мм²
Автомат защиты10 А
КомпрессорDC Inverter GMCC (Toshiba)
Покрытие теплообменникаGolden Fin (антикоррозийное)
Фильтрыпредварительный, антибактериальный
ФункцииiFeel, Anti-Cold-Air, самоочистка, самодиагностика, авторестарт, Sleep, таймер 24 ч, Defrost, антигрибковая функция, осушение, вентиляция, Turbo
Wi-Fiвстроенный (приложение AC Freedom, Яндекс Алиса)
ДисплейLED, скрытый
Гарантия5 лет
Родина брендаЯпония
Страна производстваКитай (завод AUX)

О бренде Ishimatsu

Ishimatsu — японский бренд климатической техники, появившийся в начале 1990-х годов. С 2023 года продукция бренда официально представлена в России. Сплит-системы Ishimatsu производятся на китайских заводах AUX и Changhong по заказу и под контролем японской компании. Компрессоры — GMCC (Toshiba) и GMCC-Tropical (инверторные), одни из самых надёжных в бюджетном и средне-бюджетном сегменте. Бренд позиционируется в нижне-среднем сегменте с расширенной гарантией 5 лет. Серия Nairobi — инверторная линейка с расширенным функционалом, встроенным Wi-Fi и покрытием Golden Fin.

ПараметрОписание
Позиционированиенижне-средний сегмент
Страна брендаЯпония
Страна сборкиКитай (завод AUX)
КомпрессорыDC Inverter — GMCC (Toshiba)
ХладагентR410A
Гарантия5 лет
Wi-Fiвстроенный (в инверторных моделях)
Средний срок службы6–10 лет (при регулярном ТО)

Что такое закладка трассы (первый этап)

Закладка трассы — это первый этап монтажа кондиционера, выполняемый на стадии чернового ремонта, до шпаклёвки и чистовой отделки. На этом этапе прокладываются медные трубы для циркуляции хладагента, дренажная линия, межблочный и силовой кабели. После завершения ремонта коммуникации полностью скрываются в стенах — без декоративных коробов и открытых труб внутри квартиры. Второй этап — установка внутреннего и наружного блоков, подключение, вакуумирование и запуск — выполняется после завершения ремонта.

ЭтапЧто выполняетсяКогда
Первый этап — закладка трассыШтробление, прокладка труб, дренажа, кабеля, бурение отверстий, опрессовка, фотофиксацияНа стадии чернового ремонта, до шпаклёвки
Второй этап — установка блоковМонтаж внутреннего и наружного блоков, вальцовка, вакуумирование, выпуск фреона, тестовый запуск, настройка Wi-FiПосле завершения чистовой отделки

Почему важно закладывать трассу до ремонта

ПараметрЗакладка до ремонтаМонтаж после ремонта
Внешний видТрасса полностью скрыта в стенеДекоративный короб 60×80 мм на стене
ШтроблениеВыполняется по голым стенамГрязь, пыль, повреждение обоев и шпаклёвки
Риск поврежденияМинимальный — нет отделкиВысокий — от штробореза и бурения
Стоимость18 000–28 000 ₽ (первый этап) + 8 000–12 000 ₽ (второй этап)12 900–18 000 ₽ (стандартный монтаж с коробом)
ЭстетикаИдеальная — ничего не видноКороб на стене заметен
Гибкость маршрутаЛюбой маршрут по голым стенамОграничен — нельзя штробить готовые стены

Закладка до ремонта дороже в сумме, но даёт идеальный результат: после отделки на стене не видно ни труб, ни короба, ни кабеля. При монтаже после ремонта экономия на первом этапе оборачивается декоративным коробом по стене — это дешевле, но портит интерьер.

Особенности закладки на 5-м этаже по ул. Алма-Атинской, 4

ОсобенностьОписание
5-й этажНаружный блок устанавливается с балкона или лоджии без альпиниста (до 1,8 м от парапета). Автовышка не требуется.
Черновой ремонтСтены возведены, шпаклёвка не нанесена — оптимальные условия для штробления и скрытой прокладки.
Панельный домСтены — панельные перегородки, штробятся алмазным штроборезом с пылесосом. Несущие монолитные участки — бурение алмазной коронкой.

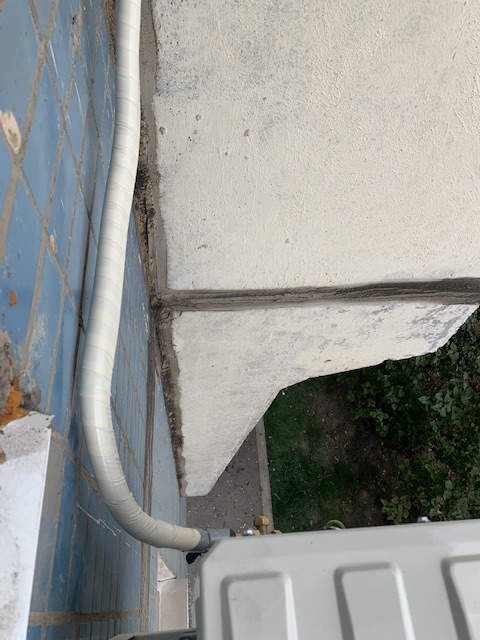

БалконТрасса выводится через балкон на фасад. Если балкон застеклён — разборка нижнего стеклопакета или вывод через открывающееся окно.
Один кондиционерЗакладка одной трассы для одной комнаты — медные трубы 1/4″ и 3/8″, дренаж, межблочный кабель.

Этапы закладки трассы

1. Планирование и разметка

  • определение места установки внутреннего блока в комнате — с учётом мебели, розеток, карнизов, светильников, расстояния от потолка не менее 10 см, от боковой стены не менее 15 см;
  • определение места установки наружного блока на фасаде — под окном или на балконе, с учётом отвода дренажа и доступа для обслуживания;
  • выбор маршрута трассы: от внутреннего блока по стене комнаты → в штробе по квартире → через отверстие на балкон или на фасад;
  • согласование трассы с электропроводкой, водопроводом, отоплением — отсутствие пересечений;
  • разметка штроб маркером и лазерным уровнем;
  • разметка точек бурения отверстий;
  • фотофиксация разметки до начала работ.

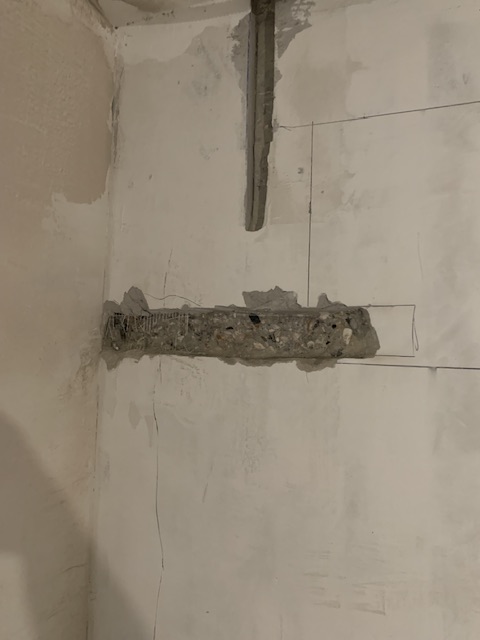

2. Штробление стен

  • нарезка штроб штроборезом с пылесосом — без пыли;
  • глубина штробы — 40–60 мм (под трубы 1/4″ и 3/8″ в изоляции K-Flex 9–13 мм);
  • ширина штробы — 60–80 мм (под 2 медные трубы + дренаж + межблочный кабель);
  • материал стен — панельные перегородки штробятся алмазным штроборезом;
  • при проходе через несущие монолитные участки — бурение отверстий алмазной коронкой вместо штробления (штробить несущие стены на глубину более 30 мм запрещено);
  • штробление выполняется по маршруту от места внутреннего блока до точки выхода на фасад;
  • после нарезки штроб — уборка пыли пылесосом, грунтовка стен.

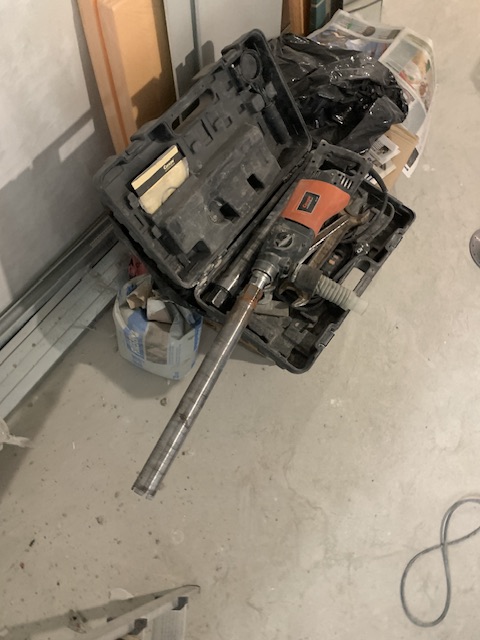

3. Бурение отверстий

  • Сквозное отверстие из комнаты на фасад — алмазное бурение диаметром 65 мм в наружной стене. Отверстие бурится под наклоном вниз в сторону улицы (наружный край ниже на 5–7 мм) для естественного оттока конденсата.
  • при прохождении через балкон — дополнительное отверстие в стене комната-балкон и в балконной плите на фасад;
  • бурение с пылесосом — без пыли и грязи;
  • в отверстия вставляются защитные манжеты из ПВХ.

4. Разборка стеклопакета балкона (при необходимости)

Если трасса проходит через застеклённый балкон и нет открывающегося окна:

  • снятие штапиков, удерживающих нижний стеклопакет — аккуратно, с помощью шпателя и струбцины;
  • извлечение стеклопакета из рамы — два мастера;
  • стеклопакет прислоняется к стене внутри балкона, фиксируется от падения;
  • через открывшийся проём мастер выводит трассу и монтирует кронштейны;
  • после завершения закладки стеклопакет устанавливается обратно, штапики забиваются на место;
  • при необходимости — замена уплотнителя по периметру стеклопакета.

Если на балконе есть открывающееся окно — разборка стеклопакета не требуется.

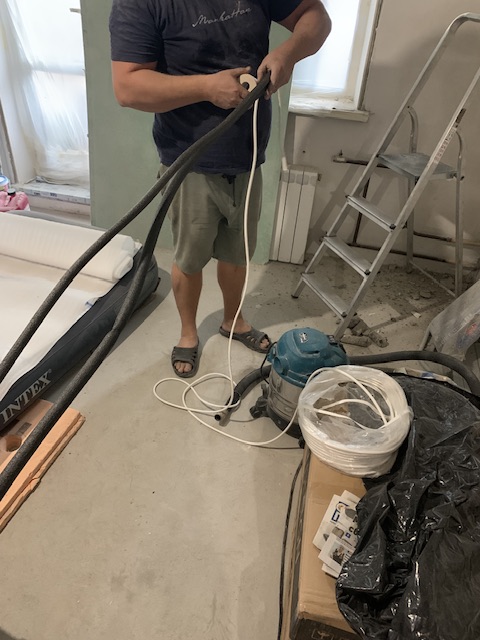

5. Прокладка трассы в штробе

  • медные трубы: жидкостная 1/4″ (6,35 мм) и газовая 3/8″ (9,52 мм), толщина стенки 0,8 мм;

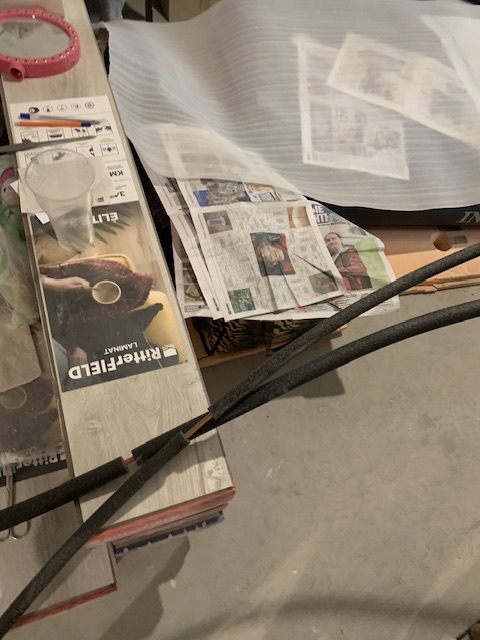

  • на каждую трубу надевается теплоизоляция K-Flex толщиной 9–13 мм — без зазоров, стыки проклеены;
  • трубы отрезаются труборезом под углом 90°, заусенцы удаляются римером;
  • изгибы выполняются трубогибом с радиусом не менее 5 диаметров трубы — без заломов;
  • накидные гайки надеваются на трубы до развальцовки;
  • развальцовка выполняется развальцовщиком — ровный конус без трещин и складок;
  • в скрытой части стены (в штробе) не должно быть соединений — трасса цельная от внутреннего блока до наружного;
  • трубы фиксируются в штробе пластиковыми клипсами или монтажной лентой;

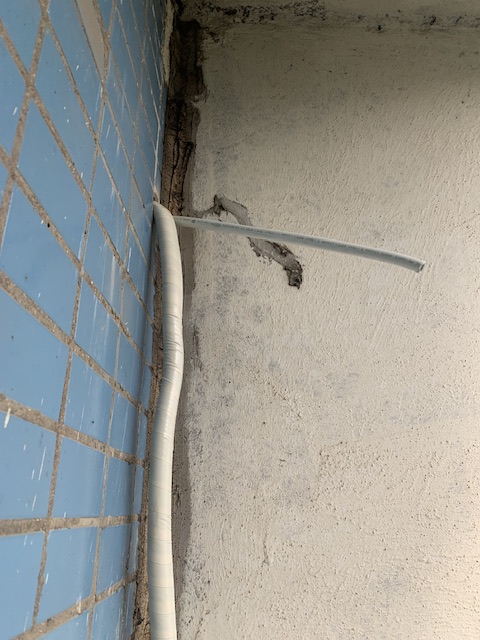

  • дренажный шланг прокладывается вместе с трубами в общей штробе, уклон — не менее 1 см на метр в сторону стока;
  • межблочный кабель 4×1,5 мм² прокладывается в общей штробе рядом с трубами;
  • силовой кабель 3×1,5 мм² прокладывается от электрощита к месту внутреннего блока — в отдельной штробе или в общем кабель-канале с другими слаботочными линиями;
  • в щите устанавливается отдельный автомат 10 А.

6. Установка кронштейнов для наружного блока

Для наружного блока Ishimatsu весом 22 кг на 5-м этаже применяются стандартные усиленные кронштейны:

  • кронштейны из стали толщиной не менее 4 мм;
  • крепление к стене анкерными болтами М10 (минимум 4 болта на пару);
  • установка виброизоляторов между кронштейнами и блоком;
  • монтаж с балкона или лоджии — без альпиниста (до 1,8 м от парапета).

7. Опрессовка азотом

После прокладки всей трассы — обязательная проверка герметичности:

  • к концам трассы (на стороне внутреннего блока) подключается манометрический коллектор;
  • трасса заполняется азотом под давлением 28–30 бар;
  • выдержка 15–30 минут — контроль давления;
  • если давление не упало — система герметична, можно закрывать штробу;
  • если давление упало — есть утечка, которую нужно найти и устранить до закрытия стены;
  • азот остаётся в трассе до второго этапа монтажа — создаёт избыточное давление, препятствующее попаданию влаги и пыли.

8. Защита и герметизация концов

  • открытые концы медных труб на стороне внутреннего блока закрываются заглушками или изоляционной лентой;
  • открытые концы на стороне наружного блока — аналогично заглушаются;
  • кабели обматываются изолентой с маркировкой;
  • дренажный шланг закрывается заглушкой;
  • защита от пыли, влаги и механических повреждений во время последующих строительных работ.

9. Фотофиксация

  • фотографирование всех скрытых участков трассы внутри квартиры с привязкой к углам, розеткам, окнам;
  • измерение расстояний от трасс до ориентиров — запись на фото;
  • фото штроб до закрытия, фото отверстий, фото кронштейнов;
  • фото мест подключения в электрощите;
  • фотографии передаются заказчику и хранятся у монтажной организации.

10. Закрытие штроб

  • штробы внутри квартиры заделываются штукатурным раствором или гипсовой смесью;
  • медные трубы в изоляции полностью скрыты под слоем штукатурки;
  • на поверхности стены — только выводы под внутренний блок (концы труб, дренаж, кабель);
  • отверстия герметизируются монтажной пеной или герметиком;
  • после высыхания штукатурки — стена готова к шпаклёвке и чистовой отделке.

Сколько времени занимает закладка трассы

ЭтапВремя
Планирование, разметка30–45 минут
Штробление стен2–3 часа
Бурение отверстий (1–2 шт)45–90 минут
Разборка стеклопакета балкона (при необходимости)30 минут
Прокладка трассы в штробе (вальцовка)2–3 часа
Установка кронштейнов (с балкона)30–45 минут
Опрессовка азотом30 минут
Защита концов, маркировка15 минут
Фотофиксация20 минут
Закрытие штроб1 час
Итого7–10 часов (1 день)

Актуальные цены на закладку трассы в Москве (2026)

Закладка трассы Ishimatsu AVK09I UL (первый этап)

УслугаСтоимость
Закладка трассы до 5 м (штробление, скрытая прокладка)18 000 – 28 000 ₽
Закладка трассы до 8 м24 000 – 38 000 ₽
Закладка трассы до 12 м32 000 – 50 000 ₽
Закладка трассы до 15 м40 000 – 62 000 ₽

В базовую стоимость входит: разметка, штробление стен, прокладка медных труб 1/4″ и 3/8″ в изоляции K-Flex, дренаж, межблочный кабель 4×1,5 мм², бурение 1 отверстия, опрессовка азотом, фотофиксация, защита концов.

Штробление

УслугаСтоимость
Штробление панельной стены350 – 800 ₽ / м
Штробление кирпичной стены300 – 600 ₽ / м
Штробление монолитного бетона500 – 1 200 ₽ / м
Штробление с уборкой пыли (штроборез + пылесос)+200 – 400 ₽ / м

Бурение

УслугаСтоимость
Алмазное бурение отверстия Ø65 мм (наружная стена)2 500 – 5 500 ₽
Алмазное бурение отверстия Ø65 мм (балконная плита)3 500 – 7 500 ₽
Дополнительное отверстие во внутренней стене1 500 – 3 500 ₽

Разборка стеклопакета балкона

УслугаСтоимость
Снятие и установка нижнего стеклопакета балкона2 000 – 5 000 ₽
Замена уплотнителя по периметру стеклопакета500 – 1 500 ₽

Кронштейны и крепёж

УслугаСтоимость
Усиленные кронштейны (пара, сталь 4 мм)2 000 – 4 000 ₽
Установка кронштейнов1 500 – 3 000 ₽
Анкерные болты М10 (комплект)300 – 1 000 ₽
Защитный козырёк для наружного блока3 000 – 5 000 ₽

Дополнительные работы

УслугаСтоимость
Опрессовка азотом1 500 – 3 500 ₽
Фотофиксация500 – 1 500 ₽
Установка отдельного автомата 10 А в электрощите2 000 – 4 000 ₽
Прокладка силового кабеля от щита2 000 – 4 500 ₽
Пайка медных труб с азотной подушкой (1 стык)800 – 2 000 ₽
Защитные заглушки и маркировка500 – 1 000 ₽
Дополнительный метр трассы (сверху 5 м)1 200 – 2 500 ₽ / м
Декоративный кабель-канал (на балконе, при необходимости)800 – 1 500 ₽ / м

Второй этап — установка блоков на готовые трассы

УслугаСтоимость
Монтаж на существующую трассу (1 блок, 09 модель)8 000 – 12 000 ₽
Вакуумирование (1 трасса)1 500 – 3 000 ₽
Дозаправка фреоном R410A (при длине трассы более 10 м)1 500 – 3 000 ₽
Настройка Wi-Fi модуля Ishimatsu (AC Freedom, Яндекс Алиса)1 000 – 2 000 ₽

Сервисное обслуживание (ТО)

УслугаСтоимость
Комплексное ТО настенного кондиционера3 000 – 6 000 ₽
Глубокая чистка с разбором блока + дезинфекция5 500 – 8 500 ₽
Диагностика с выездом1 500 – 3 000 ₽

Выезд

УслугаСтоимость
Выезд по Москве (в пределах МКАД)бесплатно / 500 ₽
Выезд в район Братеево (ЮВАО)бесплатно
Выезд за МКАД1 000 – 2 500 ₽

10 правил правильной закладки трассы

Не делать соединений в скрытой части стены. Трасса цельная от внутреннего до наружного блока.

Использовать трубы правильного диаметра. Для Ishimatsu AVK09I UL — 1/4″ и 3/8″, толщина стенки 0,8 мм.

Соблюдать уклон дренажа. Не менее 1 см на метр в сторону стока. Обратный уклон — застой воды, запах, протечка.

Теплоизоляция без зазоров. K-Flex толщиной 9–13 мм на каждой трубе, стыки проклеены.

Опрессовать до закрытия стены. Азот 28–30 бар, выдержка 15–30 минут. Утечка после отделки — вскрытие стены.

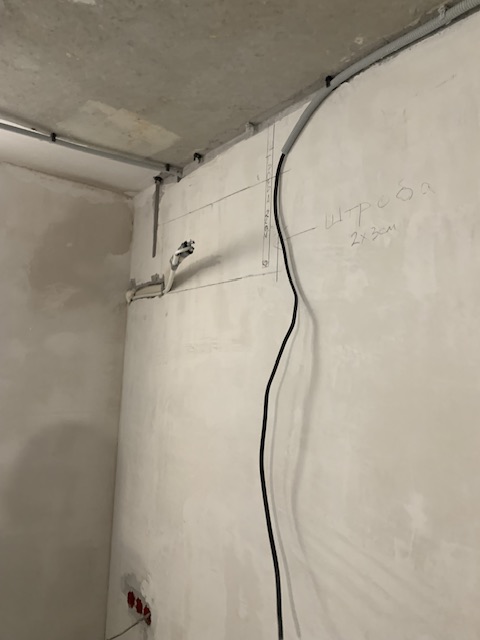

Зафиксировать расположение трасс. Фото с привязкой к углам и размерам — чтобы не повредить при сверлении.

Защитить концы труб. Заглушки, изолента, маркировка — от пыли, влаги и ударов во время ремонта.

Герметизировать отверстия. Монтажная пена или герметик — предотвращает сквозняки и попадание влаги.

Маркировать трассу. При нескольких кондиционерах — нумерация труб, кабелей и дренажей.

Установить автомат до второго этапа. Отдельный автомат 10 А в электрощите — для защиты цепи питания кондиционера.

Типичные ошибки при закладке

ОшибкаПоследствиеКак избежать
Соединение в штробе под штукатуркойУтечка фреона — вскрытие стеныЦельная трасса без соединений
Залом медной трубыСнижение производительности, перегрев компрессораИзгиб трубогибом, радиус ≥5 диаметров
Теплоизоляция поврежденаКонденсат на трубах, мокрые пятна на стенеK-Flex без зазоров, проверка перед закрытием
Дренаж с обратным уклономЗастой воды, запах, протечкаУклон ≥1 см/м в сторону стока
Нет опрессовки перед закрытиемУтечка обнаружится после ремонтаОпрессовка азотом 28–30 бар
Нет фотофиксацииПовреждение трассы при сверленииФото с привязкой к ориентирам
Негерметичное отверстиеСквозняк, влага, промерзаниеМонтажная пена + герметик
Слабые кронштейныВибрация, шум, риск падения блокаУсиленные кронштейны, анкеры М10
Стеклопакет не установлен обратноПродувание балкона, потеря теплаОбратная установка, проверка уплотнителя

Что проверять перед закрытием штробы

  1. Толщина медных труб — 0,8 мм (соответствие мощности).
  2. Цельность трассы — нет соединений в скрытой части.
  3. Теплоизоляция — без зазоров, повреждений, компрессии.
  4. Дренаж — уклон ≥1 см/м, нет перегибов, конец заглушён.
  5. Кабель — целостность, маркировка, сечение соответствует.
  6. Опрессовка — давление азота 28–30 бар, выдержка 15–30 мин, давление не упало.
  7. Защита концов — заглушки, изолента, маркировка.
  8. Фотофиксация — фото с привязкой к ориентирам.
  9. Отверстия — загерметизированы монтажной пеной или герметиком.
  10. Кронштейны — закреплены анкерными болтами, проверены на надёжность.

Подготовка к закладке

До приезда монтажной бригады:

  1. Стены внутри квартиры возведены, перегородки стоят, штукатурка не нанесена.
  2. Согласованы с дизайнером места установки внутреннего блока и маршрут трассы.
  3. Освобождены стены — убрана мебель, картины, розетки от старой проводки.
  4. Балкон свободен для работ — убраны вещи, обеспечен доступ к остеклению.
  5. Обесточена квартира (или отдельные линии) на время работ.
  6. Предупреждены соседи о шуме (штробление и бурение — 3–5 часов).
  7. Подготовлен доступ к электрощиту для установки автомата.

Второй этап: что будет после ремонта

После завершения чистовой отделки выполняется второй этап монтажа:

  1. Распаковка внутреннего и наружного блоков Ishimatsu AVK09I UL.
  2. Снятие заглушек с концов труб, проверка остаточного давления азота.
  3. Крепление монтажной пластины к стене, навешивание внутреннего блока.

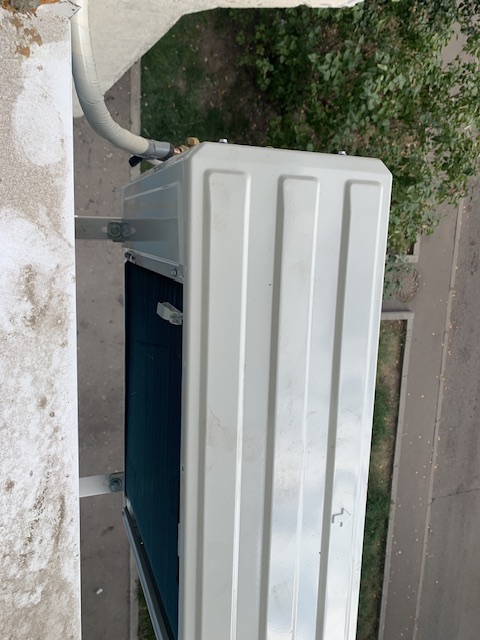

  4. Установка наружного блока на кронштейны (с балкона, 5-й этаж).
  5. Подключение медных труб — вальцовка с затяжкой динамометрическим ключом.

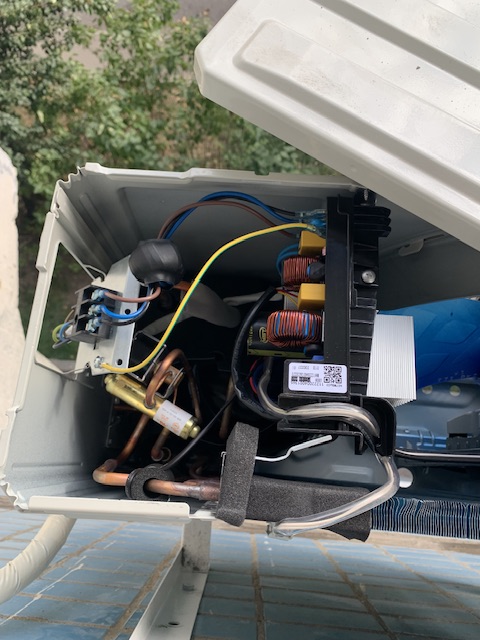

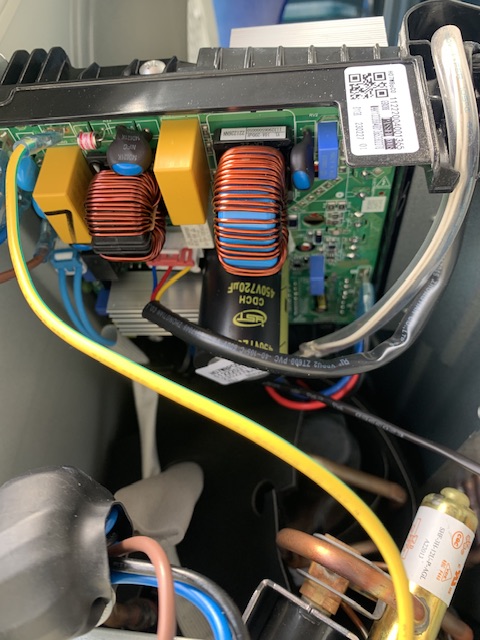

  6. Подключение межблочного кабеля к клеммным колодкам.
  7. Вакуумирование 20–30 минут.
  8. Выпуск фреона R410A из наружного блока.
  9. Тестовый запуск — проверка всех режимов и функций.
  10. Настройка Wi-Fi — подключение к приложению AC Freedom и Яндекс Алисе.
  11. Время второго этапа — 2–3 часа.

Заказать закладку трассы кондиционера в Москве

Компания «МонтажМастер» выполняет закладку трасс кондиционеров в Москве, в том числе по адресу ул. Алма-Атинская, 4, подъезд 5, 5-й этаж (район Братеево, ЮВАО).

Что мы предлагаем:

  • закладку трасс со штроблением стен и скрытой прокладкой медных труб;
  • алмазное бурение отверстий в стенах и балконной плите;
  • разборку и обратную установку стеклопакета балкона;
  • установку усиленных кронштейнов с балкона (5-й этаж, без альпиниста);
  • прокладку медных труб 1/4″ и 3/8″ в изоляции K-Flex, дренажа и кабеля;
  • опрессовку азотом 28–30 бар с контролем герметичности;
  • фотофиксацию всех скрытых участков с привязкой к ориентирам;
  • маркировку и защиту концов трассы;
  • установку автоматов в электрощите;
  • второй этап — монтаж блоков на готовые трассы после ремонта;
  • настройку Wi-Fi модуля Ishimatsu;
  • гарантию на закладку — 3 года.

Выезд по Юго-Восточному административному округу и всей Москве. Опыт работы с инверторными сплит-системами Ishimatsu серии Nairobi, с компрессорами GMCC (Toshiba), хладагентом R410A и заложенными трассами при черновом ремонте.

Свяжитесь с нами:

  • Телефон: +7 (495) 644-88-40, +7 (916) 397-51-31
  • E-mail:info@vent-master.ru
