Монтаж первый этап кондиционера TCL tac-07chsa/tpg , ЖК «Новая Щербинка» ,Рахманинова, 12

Закладка трассы кондиционера TCL TAC-07CHSA/TPG — ЖК «Новая Щербинка», ул. Рахманинова, 12

ЖК «Новая Щербинка» — крупный жилой комплекс комфорт-класса, расположенный в районе Южное Бутово Юго-Западного административного округа Москвы. Комплекс строится с 2020 года застройщиком ПИК и состоит из десятков монолитно-панельных корпусов высотой от 9 до 25 этажей. Улица Рахманинова, дом 12 — один из корпусов комплекса, монолитно-кирпичный, с железобетонными перекрытиями, высотой потолков 2,7 м. Ближайшие станции метро — «Улица Старокачаловская» (15 минут на транспорте) и «Бульвар Дмитрия Донского». В 2026 году запланировано открытие станции метро «Щербинская» в пешей доступности от комплекса. Почтовый индекс — 117621. Газоснабжение отсутствует — установлены электрические плиты, что обеспечивает повышенную вводную мощность квартиры. Управляющая компания — ПИК-Комфорт.

Дом монолитно-кирпичный: несущий каркас — монолитный железобетон, межкомнатные перегородки — кирпич или пеноблок. Такая конструкция оптимальна для закладки трасс кондиционеров: кирпичные и пеноблочные перегородки легко штробятся, монолитные участки обходятся алмазным бурением. Квартира на стадии чернового ремонта — стены возведены, шпаклёвка не нанесена. Это идеальный момент для закладки фреоновой трассы.

В этой статье — разбор закладки трассы инверторной сплит-системы TCL TAC-07CHSA/TPG в ЖК «Новая Щербинка» по ул. Рахманинова, 12: характеристики модели, особенности закладки в монолитно-кирпичном доме, этапы работ, актуальные цены на 2026 год.

Технические характеристики TCL TAC-07CHSA/TPG

TCL TAC-07CHSA/TPG — настенная инверторная сплит-система серии Breath мощностью 2,05 кВт (7000 BTU) для помещений площадью до 20 м². Компрессор — инверторный DC Inverter GMCC (Toshiba), хладагент — R410A, класс энергоэффективности A. Модель оснащена встроенным Wi-Fi модулем (управление через приложение TCL Home и голосовые помощники Яндекс Алиса и Alice), фильтром высокой плотности HD Filter, функциями I Feel, Turbo, Sleep, Quiet, Eco, самоочистки, самодиагностики, авторестарта, антиобледенения, таймера 24 часа. Уровень шума внутреннего блока — от 26 дБ(А). Производство — Китай (завод TCL). Гарантия — 3 года.

ПараметрЗначение
Типнастенная инверторная сплит-система (DC Inverter)
СерияBreath
Обслуживаемая площадьдо 20 м²
Холодопроизводительность2,05 кВт (7000 BTU)
Теплопроизводительность2,15 кВт
Потребляемая мощность (охлаждение)0,640 кВт
Потребляемая мощность (обогрев)0,600 кВт
Класс энергоэффективностиA (охлаждение) / A (обогрев)
ХладагентR410A
Заводская заправка хладагента~350 г
Уровень шума внутреннего блока26–36 дБ(А)
Уровень шума наружного блока48–52 дБ(А)
Расход воздуха (внутренний блок)500 м³/ч
Количество скоростей вентилятора4
Электропитание220–240 В, 1 фаза, 50 Гц
Подключение питаниявнутренний блок
Диаметр жидкостной трубы1/4″ (6,35 мм)
Диаметр газовой трубы3/8″ (9,52 мм)
Максимальная длина трассы15 м
Максимальный перепад высот10 м
Дозаправка хладагента (сверх 5 м)15 г/м
Диапазон температур (охлаждение)−15…+43−15…+43 °C
Диапазон температур (обогрев)−15…+24−15…+24 °C
Габариты внутреннего блока (Ш×В×Г)728×290×202 мм
Габариты наружного блока (Ш×В×Г)670×490×250 мм
Вес внутреннего блока8,5 кг
Вес наружного блока21 кг
Межблочный кабель4×1,5 мм²
Силовой кабель3×1,5 мм²
Автомат защиты10 А
КомпрессорDC Inverter GMCC (Toshiba)
ФильтрыHD Filter (высокая плотность), предварительный
ФункцииI Feel, Turbo, Sleep, Quiet, Eco, самоочистка, самодиагностика, авторестарт, антиобледенение, таймер 24 ч, осушение, вентиляция
Wi-Fiвстроенный (приложение TCL Home, Яндекс Алиса)
ДисплейLED, скрытый
Гарантия3 года
Родина брендаКитай
Страна производстваКитай (завод TCL)

О бренде TCL

TCL — китайский бренд электроники и климатической техники, один из крупнейших производителей в мире. Завод TCL производит кондиционеры как под собственным брендом, так и по заказу других компаний (OEM). Компрессоры — GMCC (Toshiba), проверенные роторные инверторные агрегаты с ресурсом 7–10 лет. Серия Breath — инверторная линейка с расширенным функционалом, встроенным Wi-Fi и плотным фильтром HD Filter. Бренд позиционируется в среднем сегменте с гарантией 3 года.

ПараметрОписание
Позиционированиесредний сегмент
Страна брендаКитай
Страна сборкиКитай (завод TCL)
КомпрессорыDC Inverter — GMCC (Toshiba)
ХладагентR410A
Гарантия3 года
Wi-Fiвстроенный
Средний срок службы7–10 лет (при регулярном ТО)

Что такое закладка трассы (первый этап)

Закладка трассы — это первый этап монтажа кондиционера, выполняемый на стадии чернового ремонта, до шпаклёвки и чистовой отделки. На этом этапе прокладываются медные трубы для циркуляции хладагента, дренажная линия, межблочный и силовой кабели. После завершения ремонта коммуникации полностью скрываются в стенах — без декоративных коробов и открытых труб внутри квартиры. Второй этап — установка внутреннего и наружного блоков, подключение, вакуумирование и запуск — выполняется после завершения ремонта.

ЭтапЧто выполняетсяКогда
Первый этап — закладка трассыШтробление, прокладка труб, дренажа, кабеля, бурение отверстий, опрессовка, фотофиксацияНа стадии чернового ремонта, до шпаклёвки
Второй этап — установка блоковМонтаж внутреннего и наружного блоков, вальцовка, вакуумирование, выпуск фреона, тестовый запуск, настройка Wi-FiПосле завершения чистовой отделки

Почему важно закладывать трассу до ремонта

ПараметрЗакладка до ремонтаМонтаж после ремонта
Внешний видТрасса полностью скрыта в стенеДекоративный короб 60×80 мм на стене
ШтроблениеВыполняется по голым стенамГрязь, пыль, повреждение обоев и шпаклёвки
Риск поврежденияМинимальный — нет отделкиВысокий — от штробореза и бурения
Стоимость18 000–28 000 ₽ (первый этап) + 8 000–12 000 ₽ (второй этап)12 900–18 000 ₽ (стандартный монтаж с коробом)
ЭстетикаИдеальная — ничего не видноКороб на стене заметен
Гибкость маршрутаЛюбой маршрут по голым стенамОграничен — нельзя штробить готовые стены

Закладка до ремонта дороже в сумме, но даёт идеальный результат: после отделки на стене не видно ни труб, ни короба, ни кабеля. При монтаже после ремонта экономия на первом этапе оборачивается декоративным коробом по стене — это дешевле, но портит интерьер.

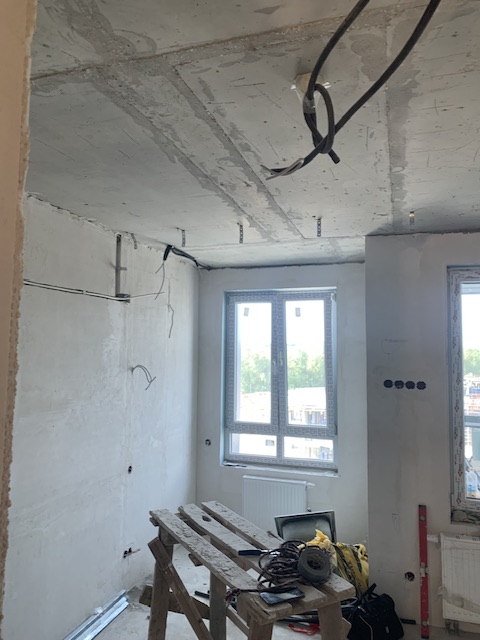

Особенности закладки в монолитно-кирпичном доме ЖК «Новая Щербинка»

ОсобенностьОписание
Монолитно-кирпичные стеныНесущий каркас — монолитный железобетон, межкомнатные перегородки — кирпич или пеноблок. Кирпичные перегородки штробятся легко, монолитные участки — бурение алмазной коронкой (штробить несущие конструкции на глубину более 30 мм запрещено).
Черновой ремонтСтены возведены, шпаклёвка не нанесена — оптимальные условия для штробления и скрытой прокладки.
Электрические плитыПовышенная вводная мощность — кондиционер не создаёт перегрузки на электросеть.
Высота потолков 2,7 мДостаточно для установки настенной сплит-системы с размещением блока на расстоянии 10 см от потолка.
Балкон или лоджияТрасса выводится через балкон на фасад. Если балкон застеклён — разборка нижнего стеклопакета или вывод через открывающееся окно.

Этапы закладки трассы

1. Планирование и разметка

  • определение места установки внутреннего блока в комнате — с учётом мебели, розеток, карнизов, светильников, расстояния от потолка не менее 10 см, от боковой стены не менее 15 см;
  • определение места установки наружного блока на фасаде — под окном или на балконе, с учётом отвода дренажа и доступа для обслуживания;
  • выбор маршрута трассы: от внутреннего блока по стене комнаты → в штробе по квартире → через отверстие на фасад или балкон;

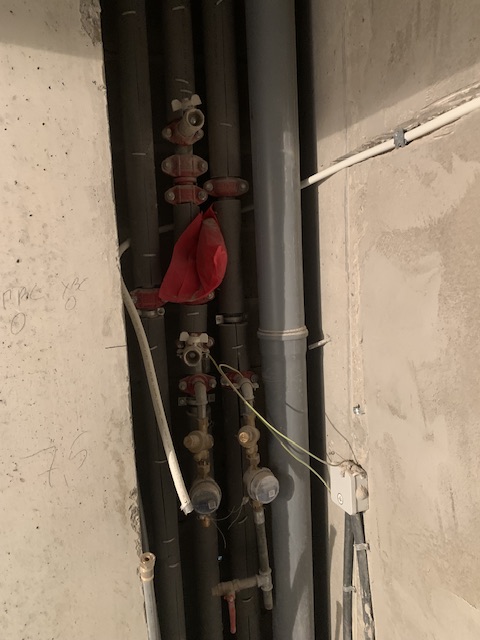

  • согласование трассы с электропроводкой, водопроводом, отоплением — отсутствие пересечений;
  • разметка штроб маркером и лазерным уровнем;
  • разметка точек бурения отверстий;
  • фотофиксация разметки до начала работ.

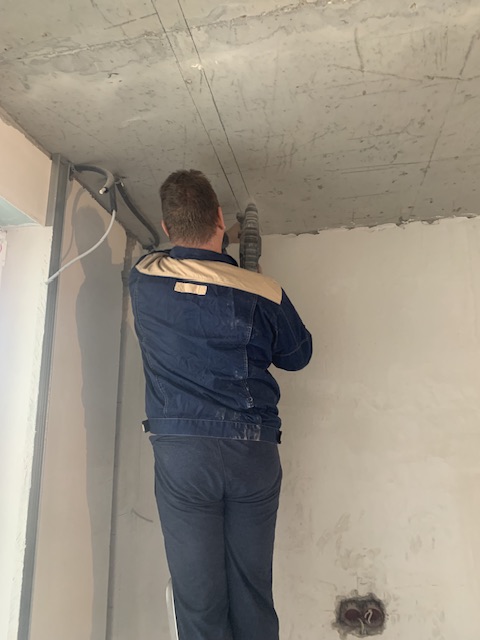

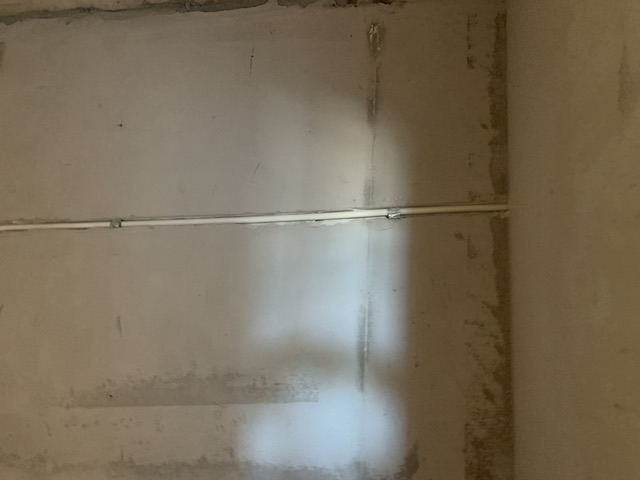

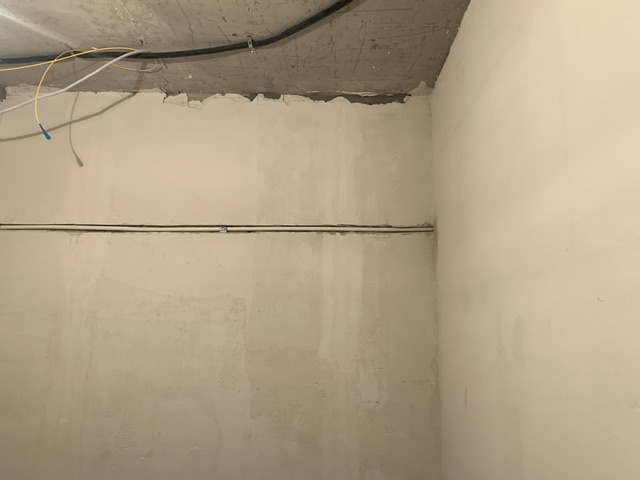

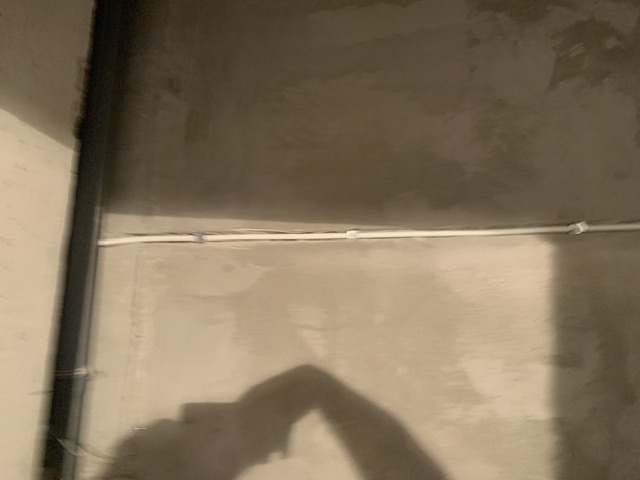

2. Штробление стен

  • нарезка штроб штроборезом с пылесосом — без пыли;
  • глубина штробы — 40–60 мм (под трубы 1/4″ и 3/8″ в изоляции K-Flex 9–13 мм);
  • ширина штробы — 60–80 мм (под 2 медные трубы + дренаж + межблочный кабель);
  • материал стен — кирпичные и пеноблочные перегородки штробятся алмазным штроборезом, монолитные участки — бурение алмазной коронкой;
  • штробление выполняется по маршруту от места внутреннего блока до точки выхода на фасад;
  • после нарезки штроб — уборка пыли пылесосом, грунтовка стен.

3. Бурение отверстий

  • Сквозное отверстие из комнаты на фасад — алмазное бурение диаметром 65 мм в наружной стене. Отверстие бурится под наклоном вниз в сторону улицы (наружный край ниже на 5–7 мм) для естественного оттока конденсата.
  • при прохождении через балкон — дополнительное отверстие в стене комната-балкон и в балконной плите на фасад;
  • бурение с пылесосом — без пыли и грязи;
  • в отверстия вставляются защитные манжеты из ПВХ.

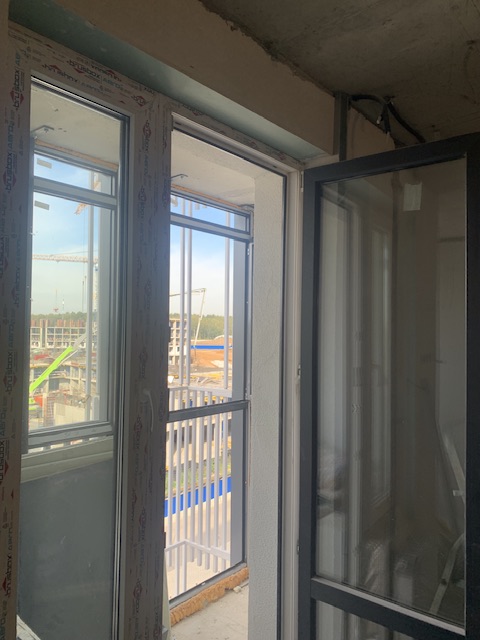

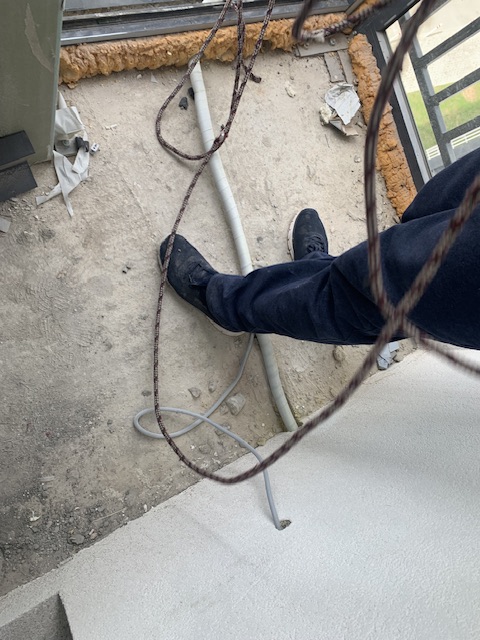

4. Разборка стеклопакета балкона (при необходимости)

Если трасса проходит через застеклённый балкон и нет открывающегося окна:

  • снятие штапиков, удерживающих нижний стеклопакет — аккуратно, с помощью шпателя и струбцины;
  • извлечение стеклопакета из рамы — два мастера;
  • стеклопакет прислоняется к стене внутри балкона, фиксируется от падения;
  • через открывшийся проём мастер выводит трассу и монтирует кронштейны;
  • после завершения закладки стеклопакет устанавливается обратно, штапики забиваются на место;
  • при необходимости — замена уплотнителя по периметру стеклопакета.

Если на балконе есть открывающееся окно — разборка стеклопакета не требуется.

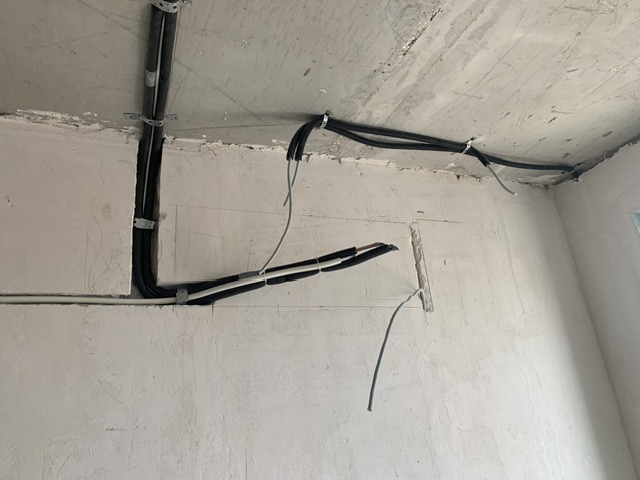

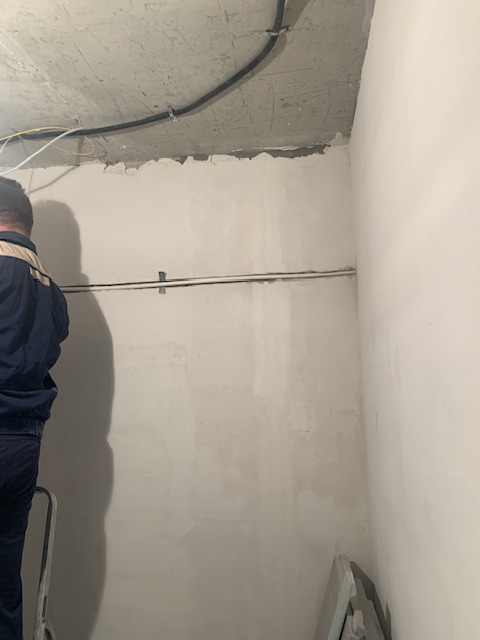

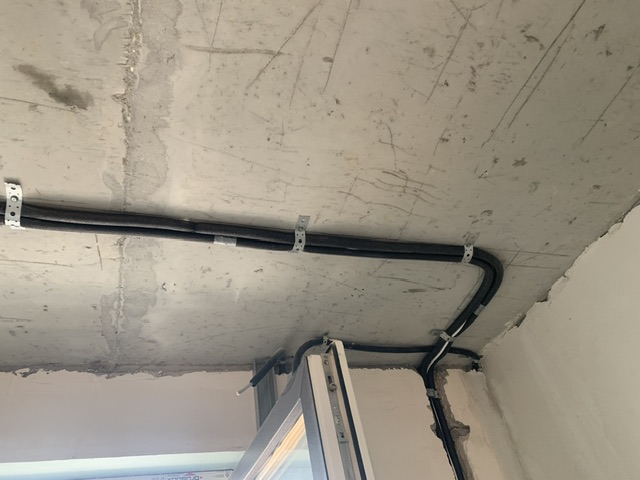

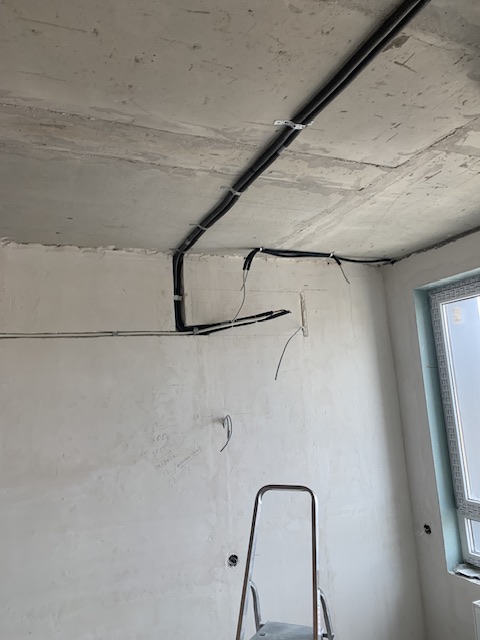

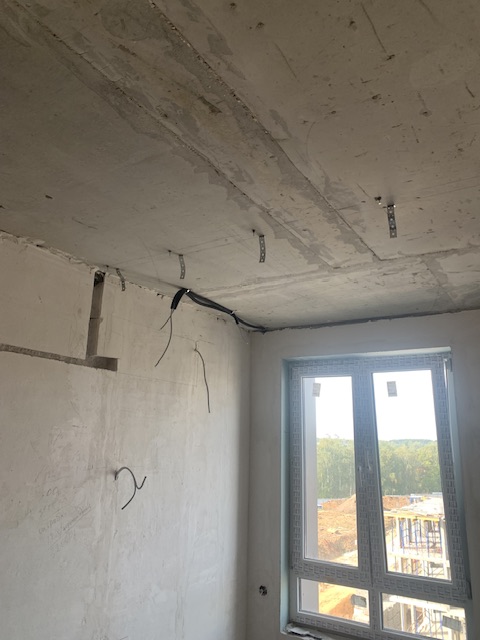

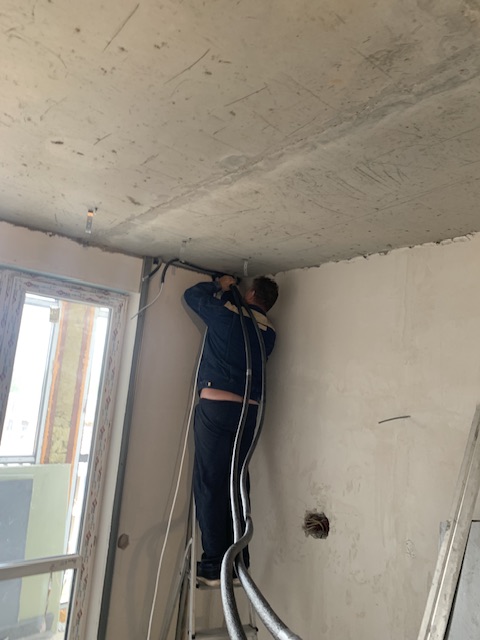

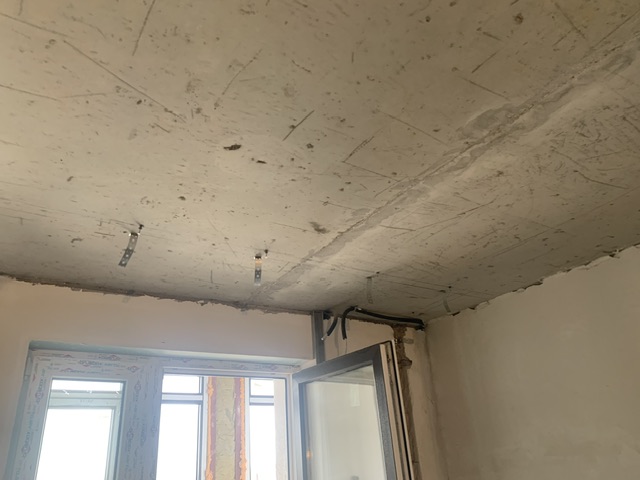

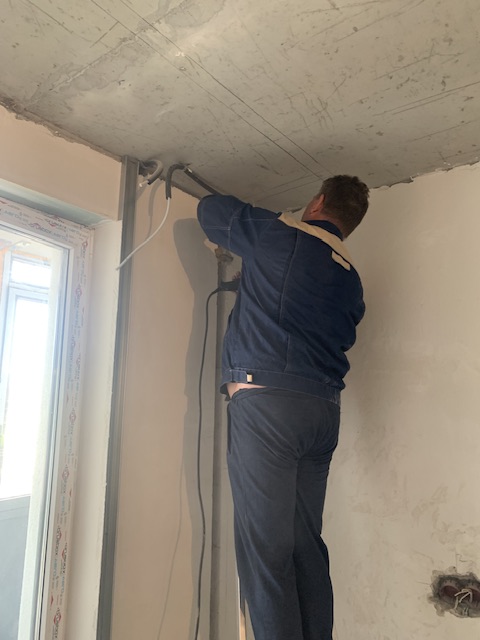

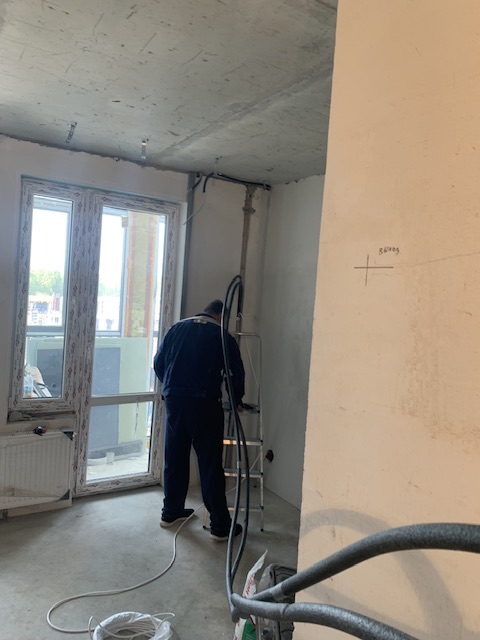

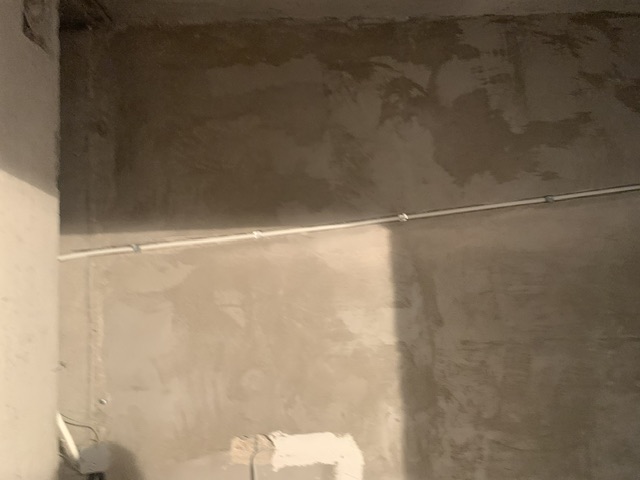

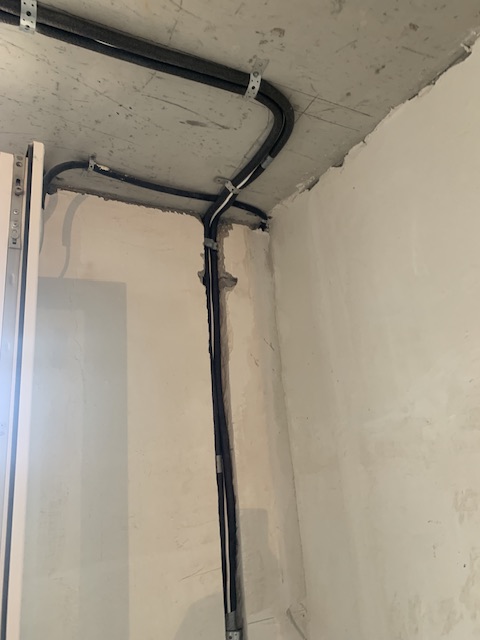

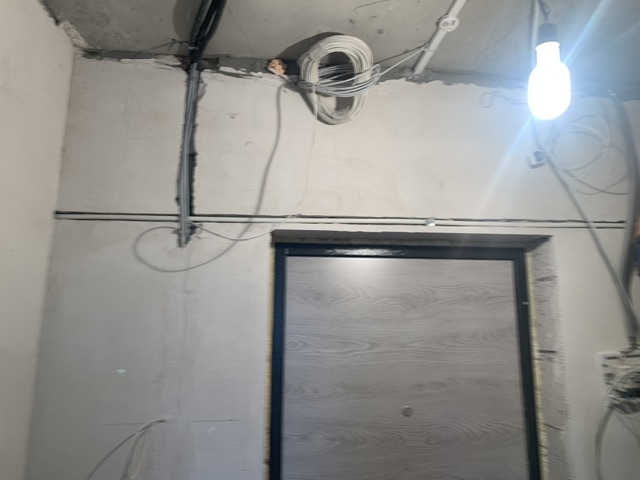

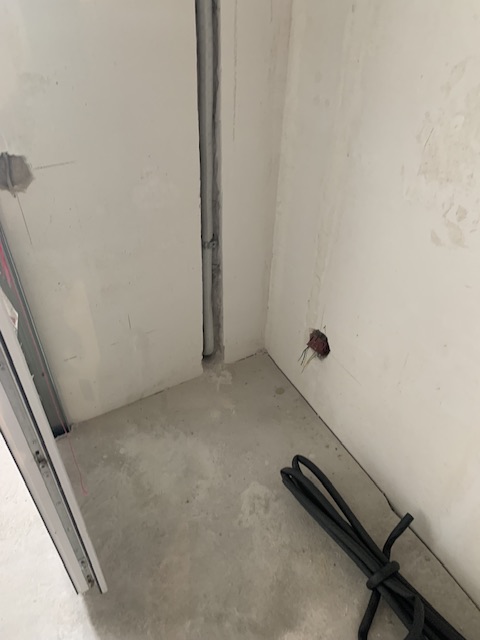

5. Прокладка трассы в штробе

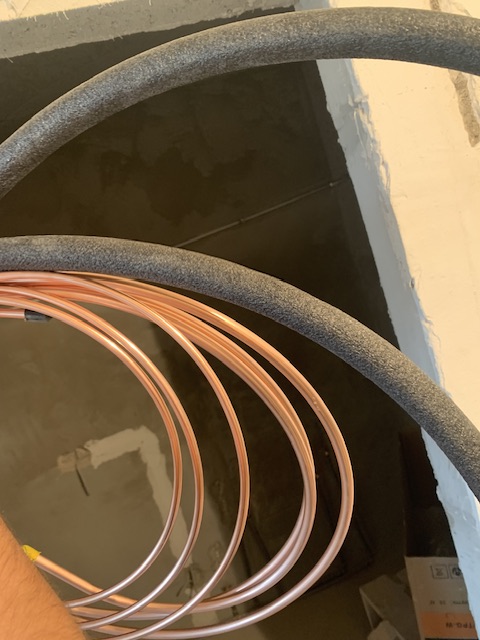

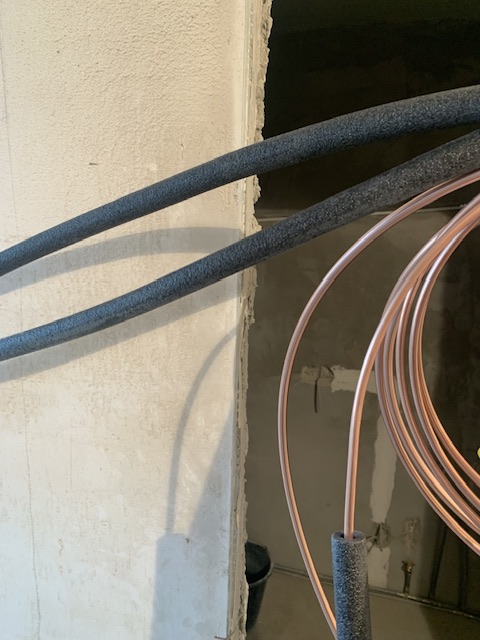

  • медные трубы: жидкостная 1/4″ (6,35 мм) и газовая 3/8″ (9,52 мм), толщина стенки 0,8 мм;
  • на каждую трубу надевается теплоизоляция K-Flex толщиной 9–13 мм — без зазоров, стыки проклеены;
  • трубы отрезаются труборезом под углом 90°, заусенцы удаляются римером;
  • изгибы выполняются трубогибом с радиусом не менее 5 диаметров трубы — без заломов;
  • накидные гайки надеваются на трубы до развальцовки;
  • развальцовка выполняется развальцовщиком — ровный конус без трещин и складок;
  • в скрытой части стены (в штробе) не должно быть соединений — трасса цельная от внутреннего блока до наружного;

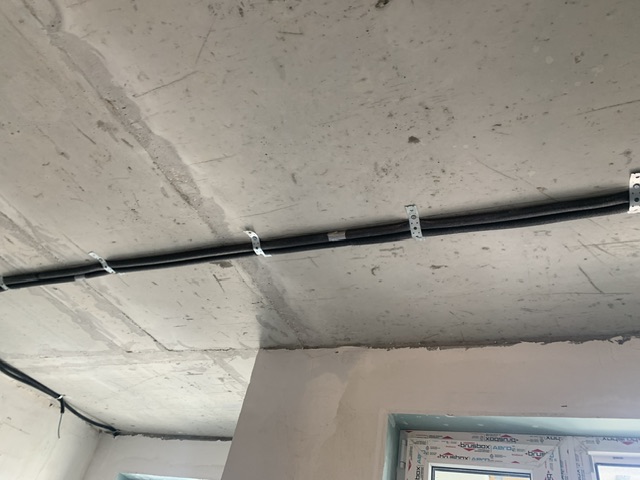

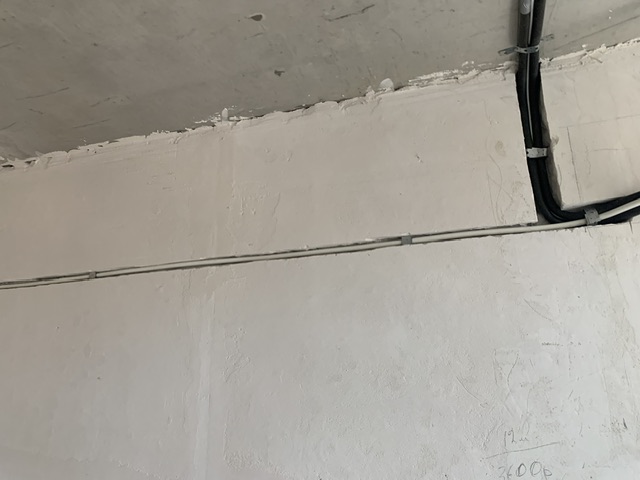

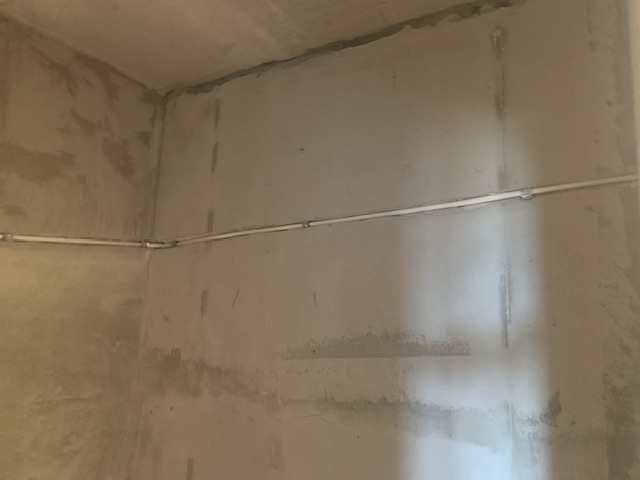

  • трубы фиксируются в штробе пластиковыми клипсами или монтажной лентой;
  • дренажный шланг прокладывается вместе с трубами в общей штробе, уклон — не менее 1 см на метр в сторону стока;
  • межблочный кабель 4×1,5 мм² прокладывается в общей штробе рядом с трубами;

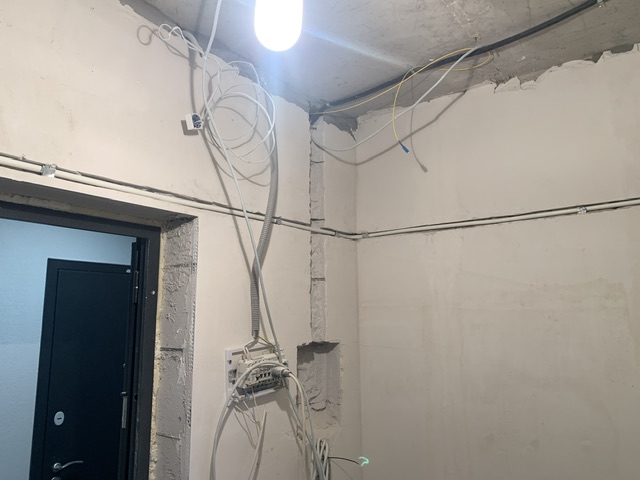

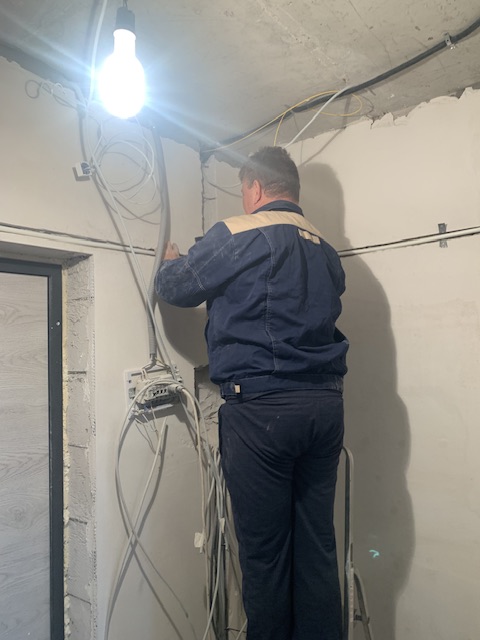

  • силовой кабель 3×1,5 мм² прокладывается от электрощита к месту внутреннего блока — в отдельной штробе или в общем кабель-канале с другими слаботочными линиями;
  • в щите устанавливается отдельный автомат 10 А.

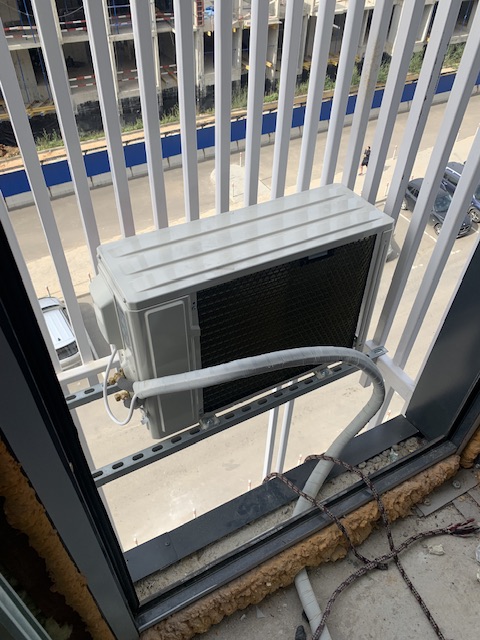

6. Установка кронштейнов для наружного блока

Для наружного блока TCL весом 21 кг применяются стандартные усиленные кронштейны:

  • кронштейны из стали толщиной не менее 4 мм;
  • крепление к стене анкерными болтами М10 (минимум 4 болта на пару);
  • установка виброизоляторов между кронштейнами и блоком;
  • монтаж с балкона или лоджии — без альпиниста (до 1,8 м от парапета);
  • при установке на верхних этажах — промышленный альпинизм или автовышка.

7. Опрессовка азотом

После прокладки всей трассы — обязательная проверка герметичности:

  • к концам трассы (на стороне внутреннего блока) подключается манометрический коллектор;
  • трасса заполняется азотом под давлением 28–30 бар;
  • выдержка 15–30 минут — контроль давления;
  • если давление не упало — система герметична, можно закрывать штробу;
  • если давление упало — есть утечка, которую нужно найти и устранить до закрытия стены;
  • азот остаётся в трассе до второго этапа монтажа — создаёт избыточное давление, препятствующее попаданию влаги и пыли.

8. Защита и герметизация концов

  • открытые концы медных труб на стороне внутреннего блока закрываются заглушками или изоляционной лентой;
  • открытые концы на стороне наружного блока — аналогично заглушаются;
  • кабели обматываются изолентой с маркировкой;
  • дренажный шланг закрывается заглушкой;
  • защита от пыли, влаги и механических повреждений во время последующих строительных работ.

9. Фотофиксация

  • фотографирование всех скрытых участков трассы внутри квартиры с привязкой к углам, розеткам, окнам;
  • измерение расстояний от трасс до ориентиров — запись на фото;
  • фото штроб до закрытия, фото отверстий, фото кронштейнов;
  • фото мест подключения в электрощите;
  • фотографии передаются заказчику и хранятся у монтажной организации.

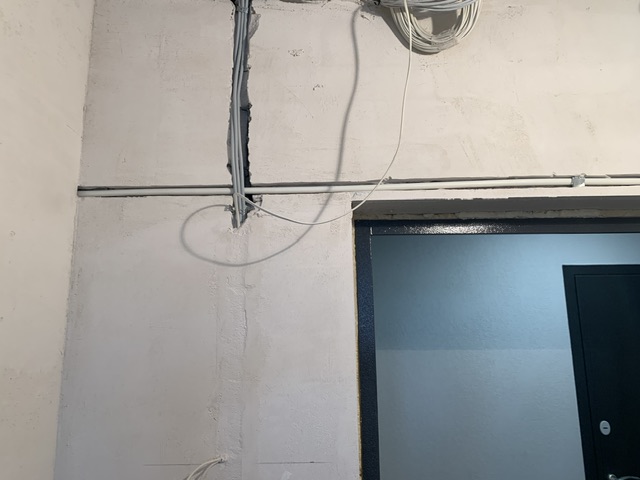

10. Закрытие штроб

  • штробы внутри квартиры заделываются штукатурным раствором или гипсовой смесью;
  • медные трубы в изоляции полностью скрыты под слоем штукатурки;

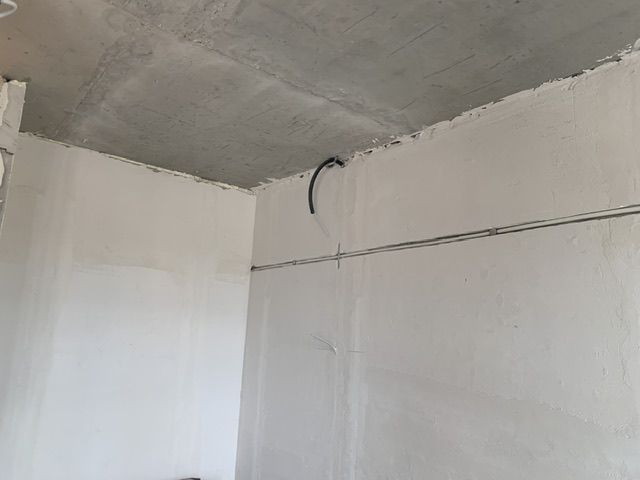

  • на поверхности стены — только выводы под внутренний блок (концы труб, дренаж, кабель);
  • отверстия герметизируются монтажной пеной или герметиком;
  • после высыхания штукатурки — стена готовна к шпаклёвке и чистовой отделке.

Сколько времени занимает закладка трассы

ЭтапВремя
Планирование, разметка30–45 минут
Штробление стен (кирпич + монолит)2–4 часа
Бурение отверстий (1–2 шт)45–90 минут
Разборка стеклопакета балкона (при необходимости)30 минут
Прокладка трассы в штробе (вальцовка)2–3 часа
Установка кронштейнов30–45 минут
Опрессовка азотом30 минут
Защита концов, маркировка15 минут
Фотофиксация20 минут
Закрытие штроб1 час
Итого7–11 часов (1 день)

Актуальные цены на закладку трассы в Москве (2026)

Закладка трассы TCL TAC-07CHSA/TPG (первый этап)

УслугаСтоимость
Закладка трассы до 5 м (штробление, скрытая прокладка)18 000 – 28 000 ₽
Закладка трассы до 8 м24 000 – 38 000 ₽
Закладка трассы до 12 м32 000 – 50 000 ₽
Закладка трассы до 15 м40 000 – 55 000 ₽

В базовую стоимость входит: разметка, штробление стен, прокладка медных труб 1/4″ и 3/8″ в изоляции K-Flex, дренаж, межблочный кабель 4×1,5 мм², бурение 1 отверстия, опрессовка азотом, фотофиксация, защита концов.

Штробление

УслугаСтоимость
Штробление кирпичной стены300 – 600 ₽ / м
Штробление пеноблока250 – 500 ₽ / м
Штробление монолитного бетона500 – 1 200 ₽ / м
Штробление с уборкой пыли (штроборез + пылесос)+200 – 400 ₽ / м

Бурение

УслугаСтоимость
Алмазное бурение отверстия Ø65 мм (наружная стена)2 500 – 5 500 ₽
Алмазное бурение отверстия Ø65 мм (балконная плита)3 500 – 7 500 ₽
Дополнительное отверстие во внутренней стене1 500 – 3 500 ₽

Разборка стеклопакета балкона

УслугаСтоимость
Снятие и установка нижнего стеклопакета балкона2 000 – 5 000 ₽
Замена уплотнителя по периметру стеклопакета500 – 1 500 ₽

Кронштейны и крепёж

УслугаСтоимость
Усиленные кронштейны (пара, сталь 4 мм)2 000 – 4 000 ₽
Установка кронштейнов1 500 – 3 000 ₽
Анкерные болты М10 (комплект)300 – 1 000 ₽
Защитный козырёк для наружного блока3 000 – 5 000 ₽

Дополнительные работы

УслугаСтоимость
Опрессовка азотом1 500 – 3 500 ₽
Фотофиксация500 – 1 500 ₽
Установка отдельного автомата 10 А в электрощите2 000 – 4 000 ₽
Прокладка силового кабеля от щита2 000 – 4 500 ₽
Пайка медных труб с азотной подушкой (1 стык)800 – 2 000 ₽
Защитные заглушки и маркировка500 – 1 000 ₽
Дополнительный метр трассы (сверху 5 м)1 200 – 2 500 ₽ / м
Декоративный кабель-канал (на балконе, при необходимости)800 – 1 500 ₽ / м
Высотные работы (промышленный альпинизм, при необходимости)3 000 – 10 000 ₽

Второй этап — установка блоков на готовые трассы

УслугаСтоимость
Монтаж на существующую трассу (1 блок, 07 модель)8 000 – 12 000 ₽
Вакуумирование (1 трасса)1 500 – 3 000 ₽
Дозаправка фреоном R410A (при длине трассы более 10 м)1 500 – 3 000 ₽
Настройка Wi-Fi модуля TCL (TCL Home, Яндекс Алиса)1 000 – 2 000 ₽

Сервисное обслуживание (ТО)

УслугаСтоимость
Комплексное ТО настенного кондиционера3 000 – 6 000 ₽
Глубокая чистка с разбором блока + дезинфекция5 500 – 8 500 ₽
Диагностика с выездом1 500 – 3 000 ₽

Выезд

УслугаСтоимость
Выезд по Москве (в пределах МКАД)бесплатно / 500 ₽
Выезд в район Южное Бутово (ЮЗАО)бесплатно
Выезд за МКАД1 000 – 2 500 ₽

10 правил правильной закладки трассы

Не делать соединений в скрытой части стены. Трасса цельная от внутреннего до наружного блока.

Использовать трубы правильного диаметра. Для TCL TAC-07CHSA/TPG — 1/4″ и 3/8″, толщина стенки 0,8 мм.

Соблюдать уклон дренажа. Не менее 1 см на метр в сторону стока. Обратный уклон — застой воды, запах, протечка.

Теплоизоляция без зазоров. K-Flex толщиной 9–13 мм на каждой трубе, стыки проклеены.

Опрессовать до закрытия стены. Азот 28–30 бар, выдержка 15–30 минут. Утечка после отделки — вскрытие стены.

Зафиксировать расположение трасс. Фото с привязкой к углам и размерам — чтобы не повредить при сверлении.

Защитить концы труб. Заглушки, изолента, маркировка — от пыли, влаги и ударов во время ремонта.

Герметизировать отверстия. Монтажная пена или герметик — предотвращает сквозняки и попадание влаги.

Маркировать трассу. При нескольких кондиционерах — нумерация труб, кабелей и дренажей.

Установить автомат до второго этапа. Отдельный автомат 10 А в электрощите — для защиты цепи питания кондиционера.

Типичные ошибки при закладке

ОшибкаПоследствиеКак избежать
Соединение в штробе под штукатуркойУтечка фреона — вскрытие стеныЦельная трасса без соединений
Залом медной трубыСнижение производительности, перегрев компрессораИзгиб трубогибом, радиус ≥5 диаметров
Теплоизоляция поврежденаКонденсат на трубах, мокрые пятна на стенеK-Flex без зазоров, проверка перед закрытием
Дренаж с обратным уклономЗастой воды, запах, протечкаУклон ≥1 см/м в сторону стока
Нет опрессовки перед закрытиемУтечка обнаружится после ремонтаОпрессовка азотом 28–30 бар
Нет фотофиксацииПовреждение трассы при сверленииФото с привязкой к ориентирам
Штробление несущей монолитной стеныНарушение несущей способности конструкцииБурение алмазной коронкой, не штробить глубже 30 мм
Негерметичное отверстиеСквозняк, влага, промерзаниеМонтажная пена + герметик
Слабые кронштейныВибрация, шум, риск падения блокаУсиленные кронштейны, анкеры М10
Стеклопакет не установлен обратноПродувание балкона, потеря теплаОбратная установка, проверка уплотнителя

Что проверять перед закрытием штробы

  1. Толщина медных труб — 0,8 мм (соответствие мощности).
  2. Цельность трассы — нет соединений в скрытой части.
  3. Теплоизоляция — без зазоров, повреждений, компрессии.
  4. Дренаж — уклон ≥1 см/м, нет перегибов, конец заглушён.
  5. Кабель — целостность, маркировка, сечение соответствует.
  6. Опрессовка — давление азота 28–30 бар, выдержка 15–30 мин, давление не упало.
  7. Защита концов — заглушки, изолента, маркировка.
  8. Фотофиксация — фото с привязкой к ориентирам.
  9. Отверстия — загерметизированы монтажной пеной или герметиком.
  10. Кронштейны — закреплены анкерными болтами, проверены на надёжность.

Подготовка к закладке

До приезда монтажной бригады:

  1. Стены внутри квартиры возведены, перегородки стоят, штукатурка не нанесена.
  2. Согласованы с дизайнером места установки внутреннего блока и маршрут трассы.
  3. Освобождены стены — убрана мебель, картины, розетки от старой проводки.
  4. Балкон свободен для работ — убраны вещи, обеспечен доступ к остеклению.
  5. Обесточена квартира (или отдельные линии) на время работ.
  6. Предупреждены соседи о шуме (штробление и бурение — 3–5 часов).
  7. Подготовлен доступ к электрощиту для установки автомата.

Второй этап: что будет после ремонта

После завершения чистовой отделки выполняется второй этап монтажа:

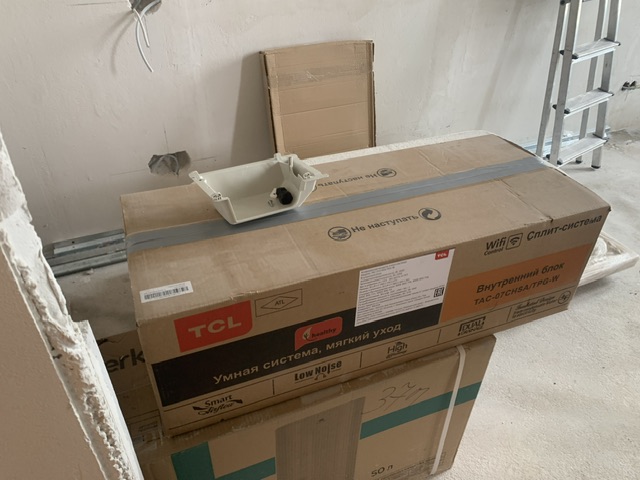

  1. Распаковка внутреннего и наружного блоков TCL TAC-07CHSA/TPG.
  2. Снятие заглушек с концов труб, проверка остаточного давления азота.
  3. Крепление монтажной пластины к стене, навешивание внутреннего блока.
  4. Установка наружного блока на кронштейны.
  5. Подключение медных труб — вальцовка с затяжкой динамометрическим ключом.
  6. Подключение межблочного кабеля к клеммным колодкам.
  7. Вакуумирование 20–30 минут.
  8. Выпуск фреона R410A из наружного блока.
  9. Тестовый запуск — проверка всех режимов и функций.
  10. Настройка Wi-Fi — подключение к приложению TCL Home и Яндекс Алисе.
  11. Время второго этапа — 2–3 часа.

Заказать закладку трассы кондиционера в Москве

Компания «МонтажМастер» выполняет закладку трасс кондиционеров в Москве, в том числе по адресу ЖК «Новая Щербинка», ул. Рахманинова, 12 (район Южное Бутово, ЮЗАО).

Что мы предлагаем:

  • закладку трасс со штроблением стен и скрытой прокладкой медных труб;
  • алмазное бурение отверстий в стенах и балконной плите;
  • разборку и обратную установку стеклопакета балкона;
  • установку усиленных кронштейнов;
  • прокладку медных труб 1/4″ и 3/8″ в изоляции K-Flex, дренажа и кабеля;
  • опрессовку азотом 28–30 бар с контролем герметичности;
  • фотофиксацию всех скрытых участков с привязкой к ориентирам;
  • маркировку и защиту концов трассы;
  • установку автоматов в электрощите;
  • второй этап — монтаж блоков на готовые трассы после ремонта;
  • настройку Wi-Fi модуля TCL;
  • гарантию на закладку — 3 года.

Выезд по Юго-Западному административному округу и всей Москве. Опыт работы с инверторными сплит-системами TCL серии Breath, с компрессорами GMCC (Toshiba), хладагентом R410A и заложенными трассами при черновом ремонте в монолитно-кирпичных домах.

Свяжитесь с нами:

  • Телефон: +7 (495) 644-88-40, +7 (916) 397-51-31
  • E-mail:info@vent-master.ru
