Монтаж сплит-системы Ballu BSE/BEIN-07HN1
Настенная неинверторная сплит-система Ballu BSE-07HN1 серии City — модель с компрессором GMCC-Toshiba, рассчитанная на обслуживание помещений площадью до 21 м². Мощность охлаждения — 2,1 кВт, обогрева — 2,2 кВт. Модель работает на хладагенте R410A, оснащена системой фильтрации Combo 2 (катехин + витамин С), функциями I FEEL, SMART, SUPER, 4D-жалюзи с управлением горизонтальным и вертикальным направлением потока с пульта ДУ, таймером, ночным режимом Sleep, функцией отключения дисплея Dimmer. Внутренний блок имеет цельнолитую конструкцию корпуса — отсутствие эффекта потрескивания при перепадах температур. Уровень шума внутреннего блока — от 27 дБ, наружного — 53 дБ. Производитель даёт расширенную гарантию 3 года при условии установки авторизованной монтажной организацией.
Монтаж сплит-системы Ballu BSE-07HN1 выполняется по стандартной технологии: алмазное бурение отверстий в монолитных и кирпичных стенах, правильная вальцовка медных трубок с динамометрическим ключом, обязательное вакуумирование фреонового контура и тестовый запуск. Модель BSE-07HN1 — неинверторная, поэтому пусковой ток компрессора выше, чем у инверторных моделей, и при подключении используется отдельный автомат защиты.
Наша компания «МонтажМастер» выполняет монтаж сплит-систем Ballu BSE-07HN1 в Москве и Московской области. Мы работаем со всеми модификациями — белой BSE-07HN1, чёрной BSE-07HN1 Black и инверторной BEIN-07HN1.

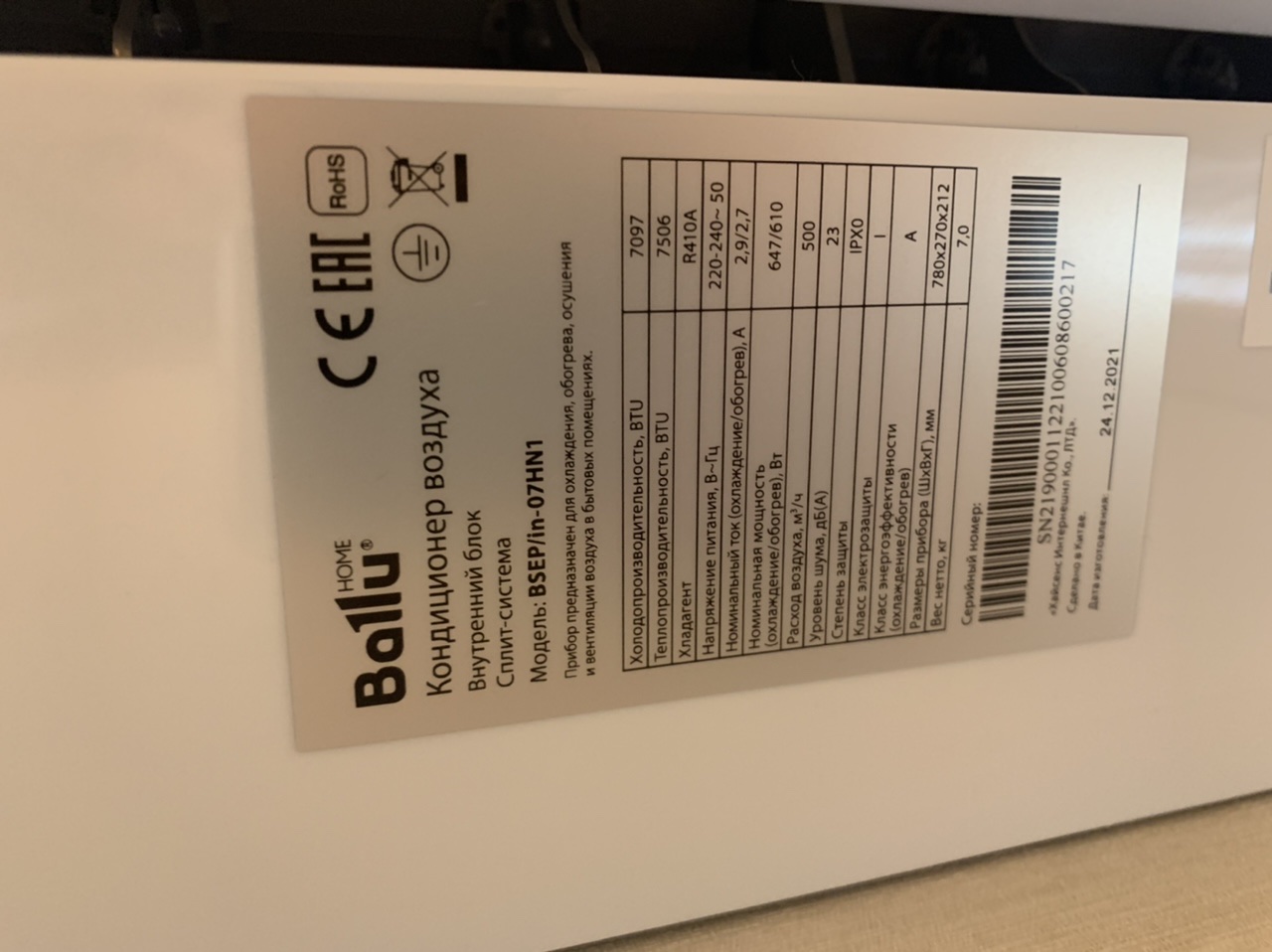

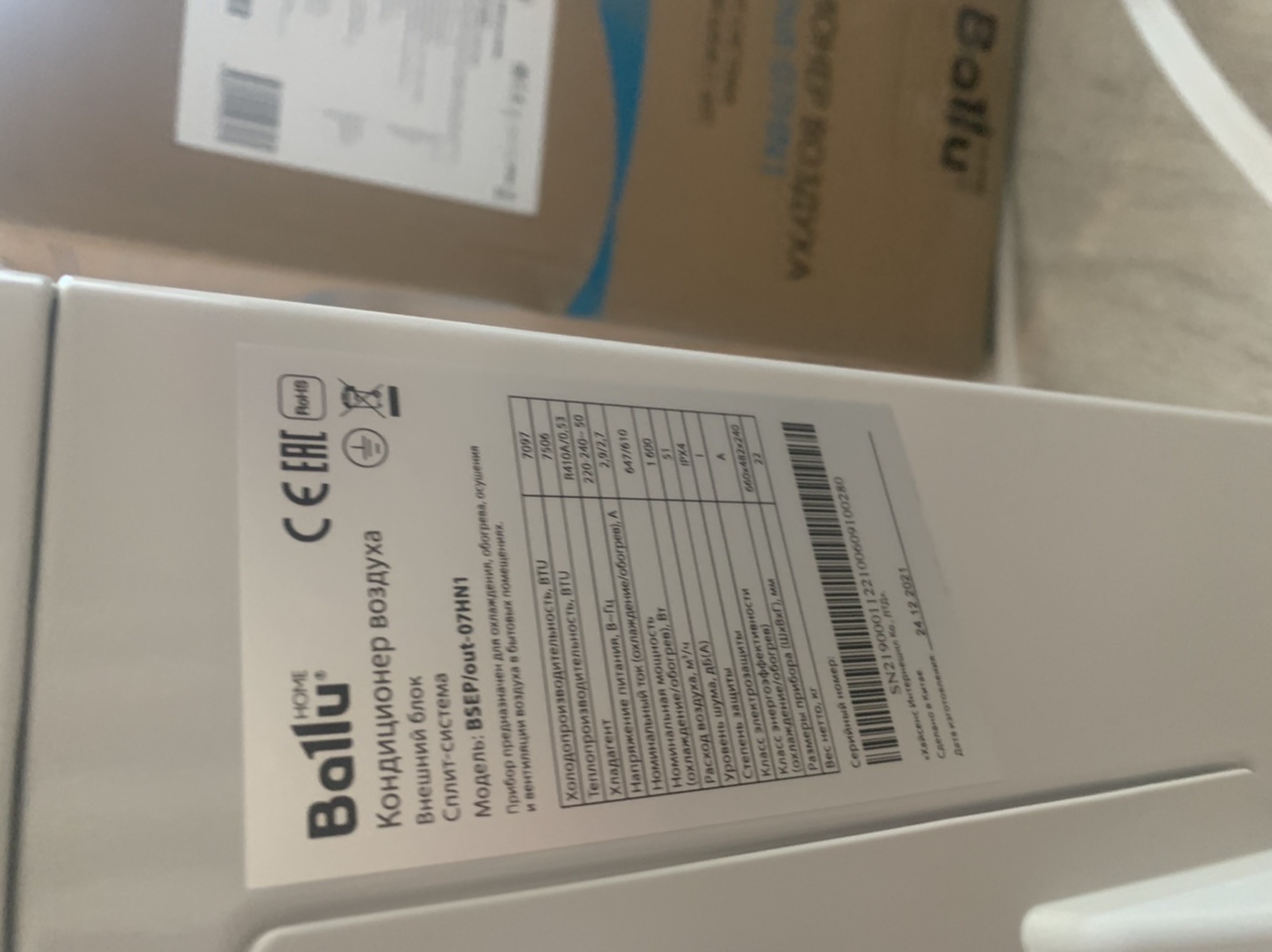

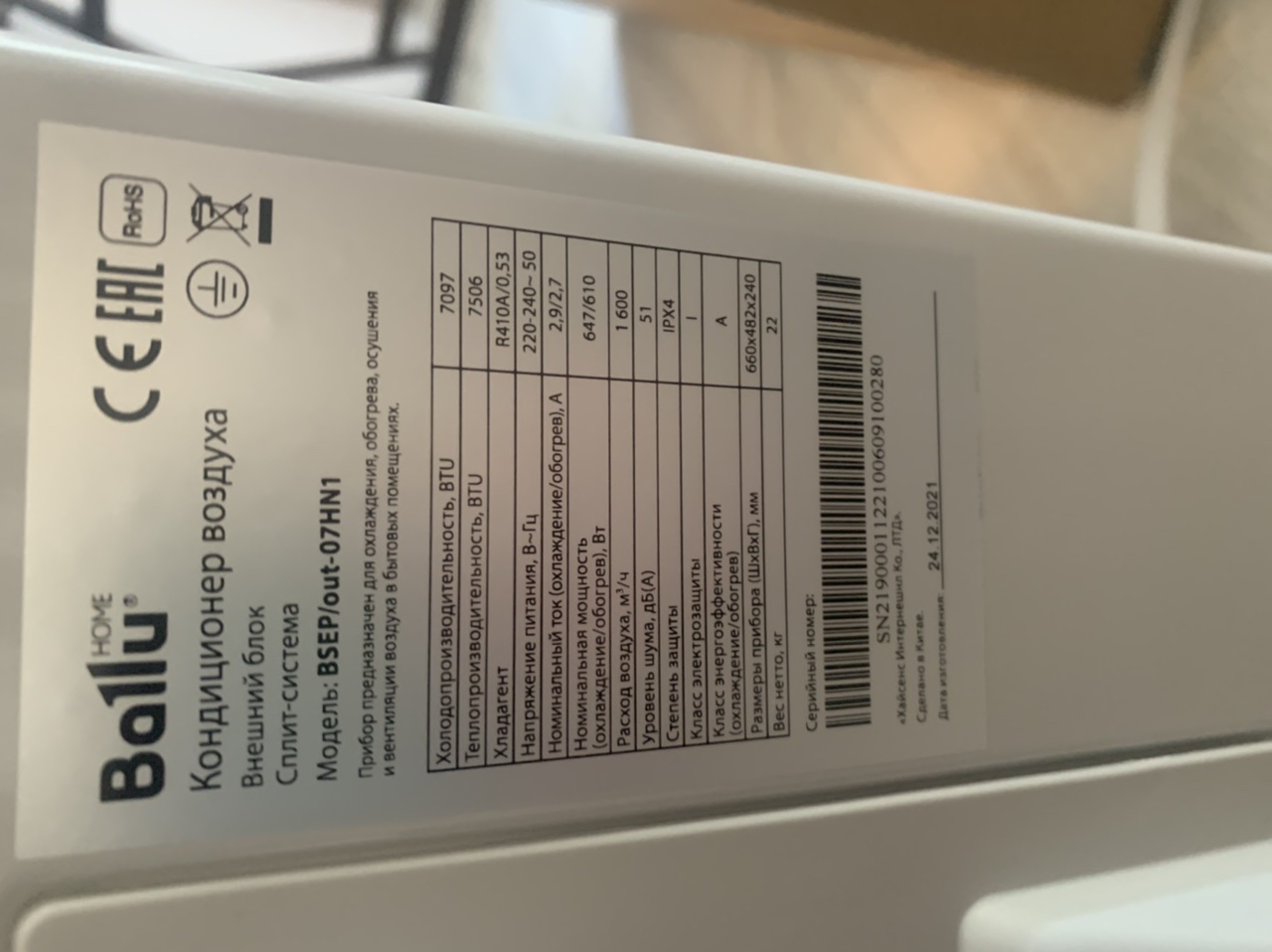

Технические характеристики Ballu BSE-07HN1
| Параметр | Значение |
|---|---|
| Тип | Настенная неинверторная сплит-система (on/off) |
| Серия | City |
| Площадь помещения | до 21 м² |
| Охлаждение | 2,1 кВт |
| BTU | 7000 (07) |
| Обогрев | 2,2 кВт |
| Хладагент | R410A |
| Компрессор | GMCC-Toshiba (ротационный, неинверторный) |
| Заводская заправка фреоном | 550 г |
| Потребление (охлаждение) | 0,66 кВт |
| Потребление (обогрев) | 0,61 кВт |
| Энергоэффективность | A (EER 3,21 / COP 3,61) |
| Номинальный ток | 2,9 А (охлаждение) / 2,7 А (обогрев) |
| Уровень шума (внутренний) | 27–38 дБ |
| Уровень шума (наружный) | 53 дБ |
| Расход воздуха | 460 м³/ч (внутренний) / 1600 м³/ч (наружный) |
| Внутренний блок | 780×270×212 мм, 8 кг |
| Наружный блок | 660×482×240 мм, 21,5 кг |
| Питание | 220–240 В, 1 фаза, 50 Гц |
| Автомат защиты | 10 А |
| Диаметр труб | жидкость 1/4" (6,35 мм), газ 3/8" (9,52 mm) |
| Дренаж | 16 мм |
| Макс. длина трассы | 15 м |
| Макс. перепад высот | 5 м |
| Рабочая температура (охлаждение) | +18…+43 °C |
| Рабочая температура (обогрев) | -7…+24 °C |
| Фильтры | Combo 2 (катехин + витамин С), фильтр высокой плотности |
| Функции | I FEEL, SMART, SUPER, 4D-жалюзи, Sleep, Dimmer, таймер, самодиагностика, авторестарт |
| Конструкция | Цельнолитой корпус |
| Доступные цвета | Белый, Black (чёрный) |
| Производство | Китай |
| Гарантия | 3 года (при установке авторизованной организацией) |

Особенности модели, влияющие на монтаж
Неинверторный компрессор GMCC-Toshiba. Компрессор включается на полную мощность и отключается при достижении заданной температуры. Пусковой ток в 5–7 раз выше номинального — при подключении используется отдельный автомат защиты 10 А и кабель сечением 3×1,5 мм². В домах со старой проводкой обязательно прокладывается отдельная медная линия от электрощита.
Питание на внутренний блок. Силовой кабель подключается к внутреннему блоку — он поставляется с сетевым кабелем и вилкой. От внутреннего блока по межблочному кабелю питание подаётся на наружный блок. Это упрощает подключение — не нужно тянуть силовую линию к наружному блоку через стену.

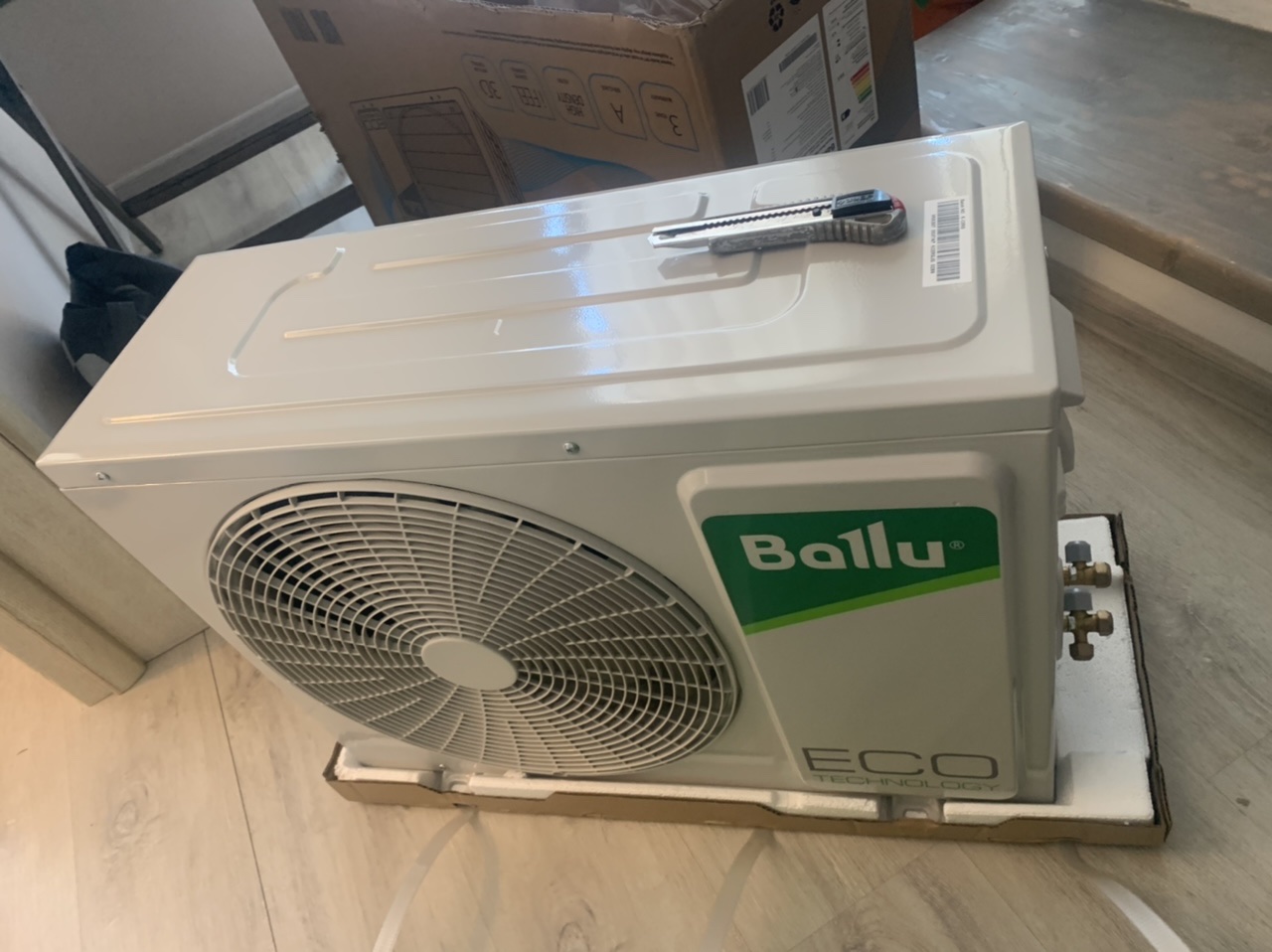

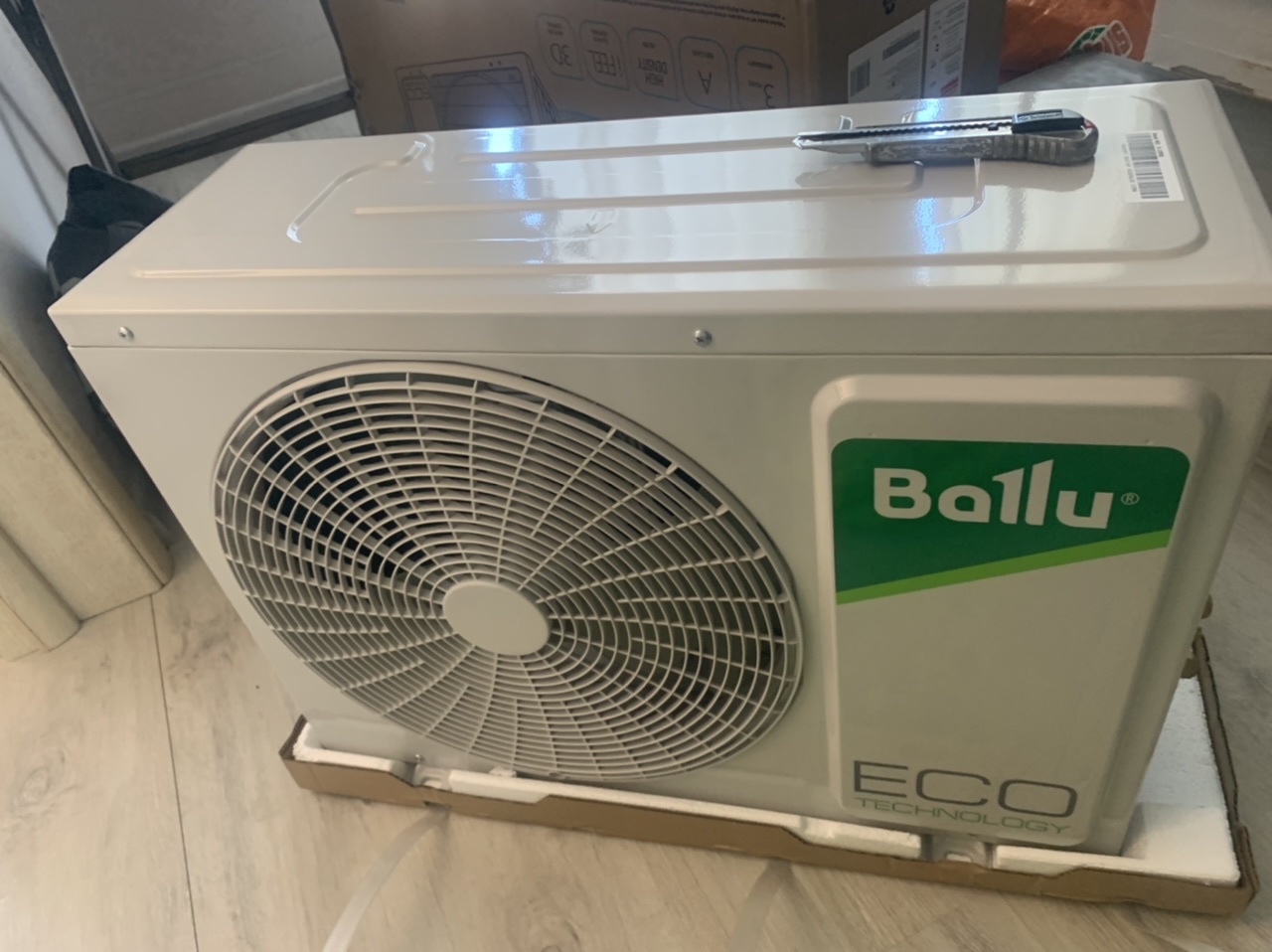

Наружный блок 21,5 кг. Лёгкий блок — устанавливается без сложностей. На нижних этажах (1–3) монтаж выполняется из окна или с лестницы. На средних и верхних этажах — из окна с использованием страховочной системы или с привлечением промышленного альпиниста.
Газовая линия 3/8" (9,52 мм). Стандартные диаметры для модели 07 BTU: жидкостная — 1/4" (6,35 мм), газовая — 3/8" (9,52 мм). Отверстие в стене для вывода трассы — 50–55 мм.
Цельнолитая конструкция корпуса. Внутренний блок BSE-07HN1 имеет цельнолитой корпус — при перепадах температур и естественном расширении материалов корпус не потрескивает. Это конструктивное преимущество упрощает монтаж: блок легко снимается с монтажной пластины и фиксируется на защёлках без риска повредить корпус.
Заводская заправка 550 г R410A. Стандартная заводская заправка рассчитана на трассу длиной 3–5 м. При большей длине трассы требуется дополнительная заправка фреоном из расчёта 15–20 г/м сверх стандартной длины.


Этапы монтажа сплит-системы Ballu BSE-07HN1
1. Выезд мастера и осмотр объекта
Мастер выезжает на адрес для оценки условий монтажа:
- Материал и толщина стен (кирпич, монолит, каркасная перегородка).
- Расположение электрощита, наличие резерва мощности и автомата 10 А.
- Доступ к месту установки наружного блока (из окна, с балкона, с кровли).
- Планировка помещения, расположение мебели, длина трассы.
- Необходимость штробления (при скрытой прокладке) или кабель-канала (при открытой).
Согласовываются места установки блоков, маршрут трассы, отвод дренажа, вариант прокладки.

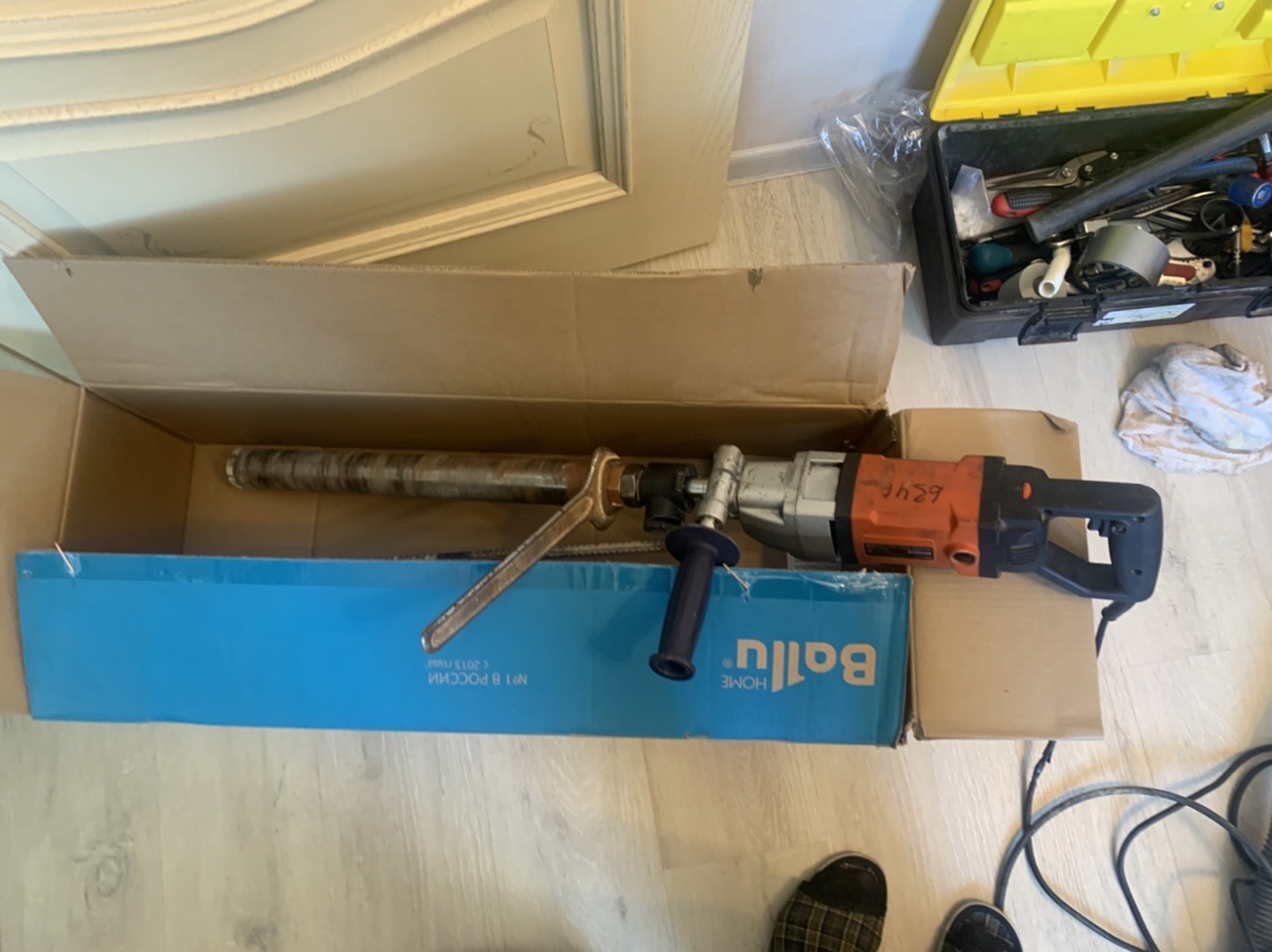

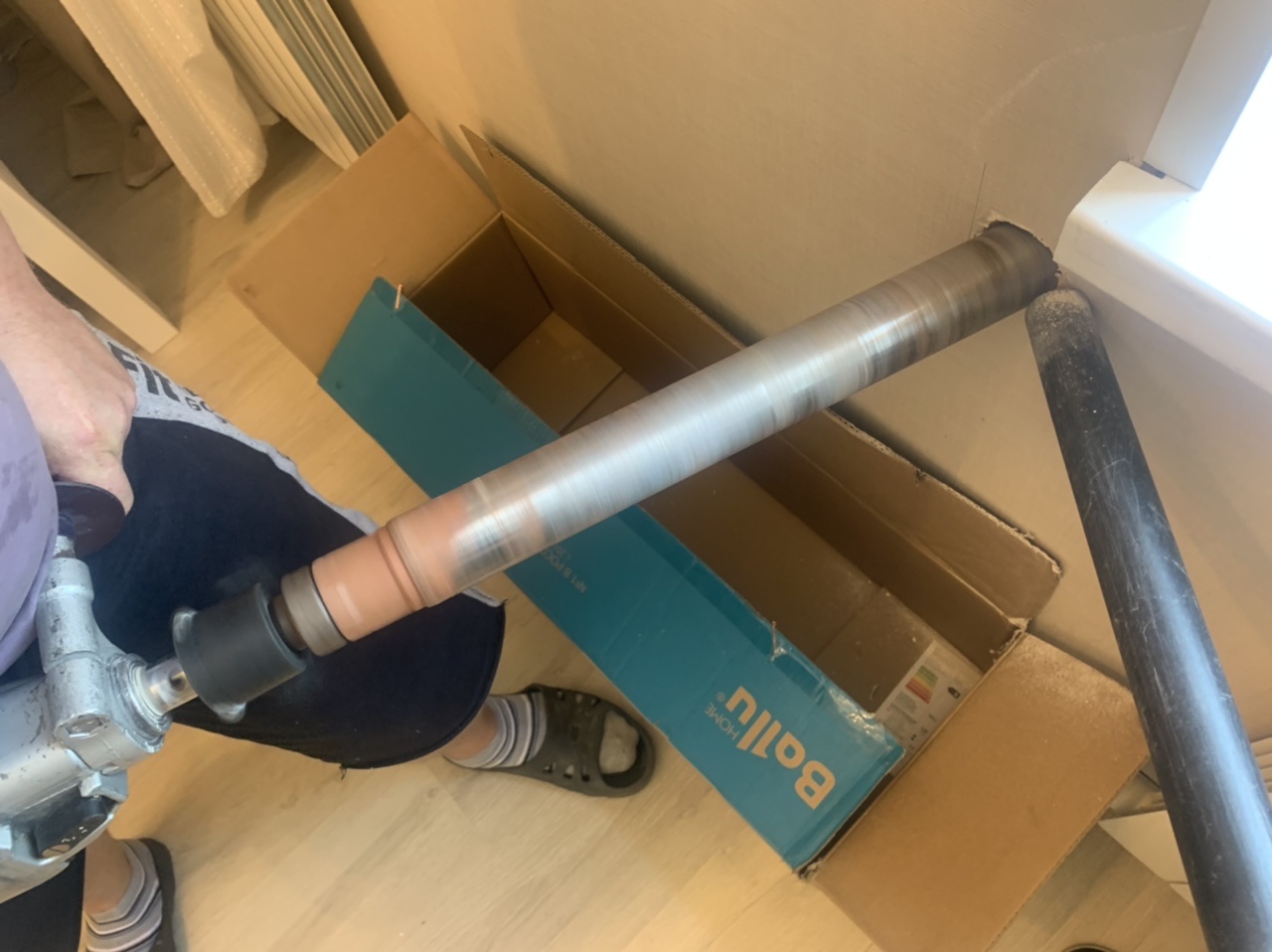

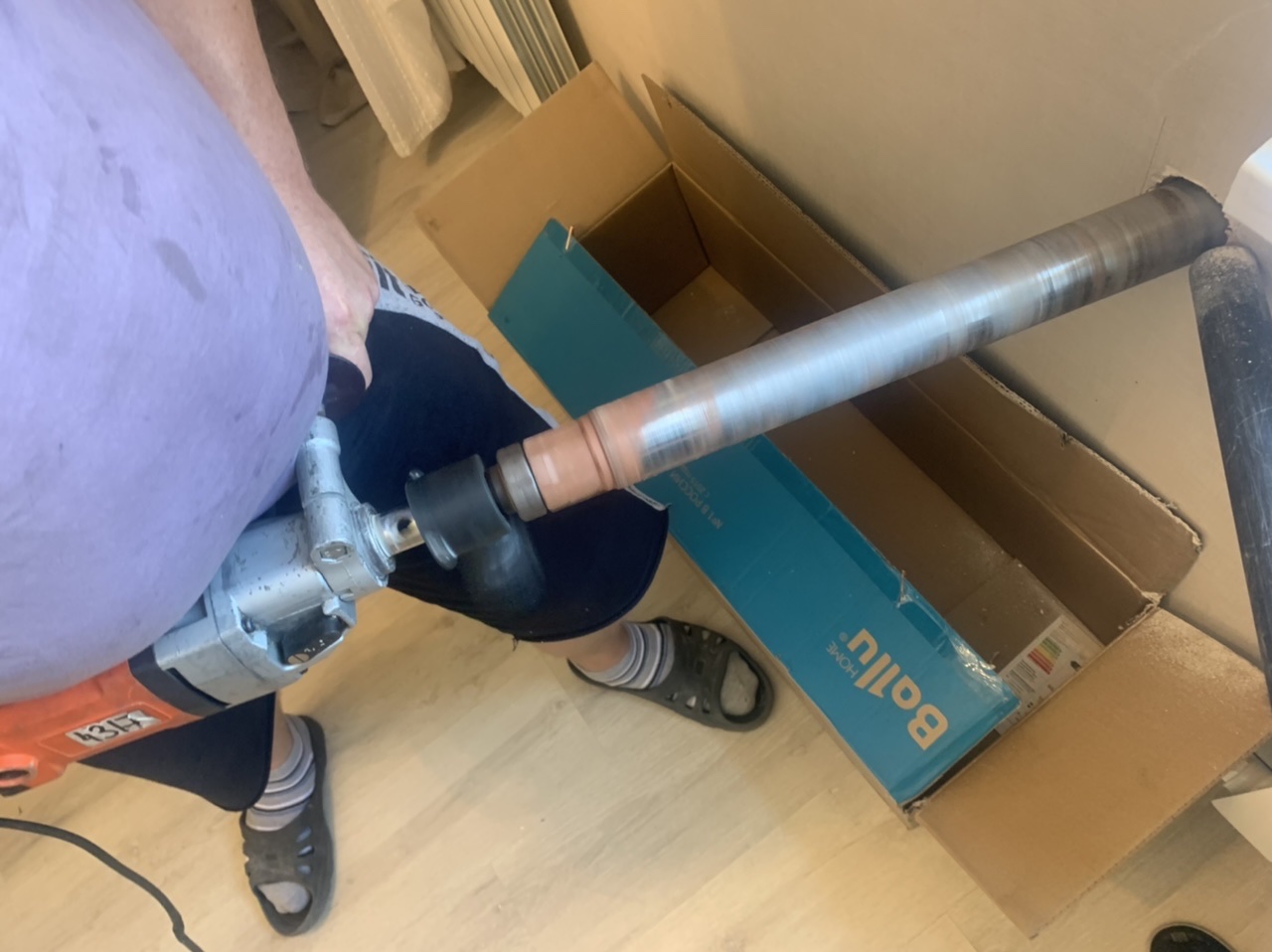

2. Разметка и алмазное бурение
- Размечаются точки крепления монтажной пластины внутреннего блока.
- Размечается маршрут фреоновой трассы и отверстие в стене.
- Бурится сквозное отверстие диаметром 50–55 мм с уклоном вниз в сторону улицы — для отвода конденсата самотёком и предотвращения затекания дождевой воды. В монолитных стенах используется алмазная коронка с пылесосом; в кирпичных — перфоратор.
- При скрытой прокладке выполняется штробление стены под медные трубки, кабель и дренажный шланг.
3. Прокладка трассы
- Медные трубки (1/4" и 3/8") развальцовываются, надевается теплоизоляция из вспененного каучука. Используется только толстостенная медь по ГОСТу.
- Трасса вместе с межблочным кабелем (3×1,5 мм² + сигнальный) и дренажным шлангом (16 мм) прокладывается в штробу или кабель-канал.
- Концы трубок закрываются заглушками для защиты от попадания пыли и влаги.
- Отверстие в стене после прокладки трассы герметизируется монтажной пеной.

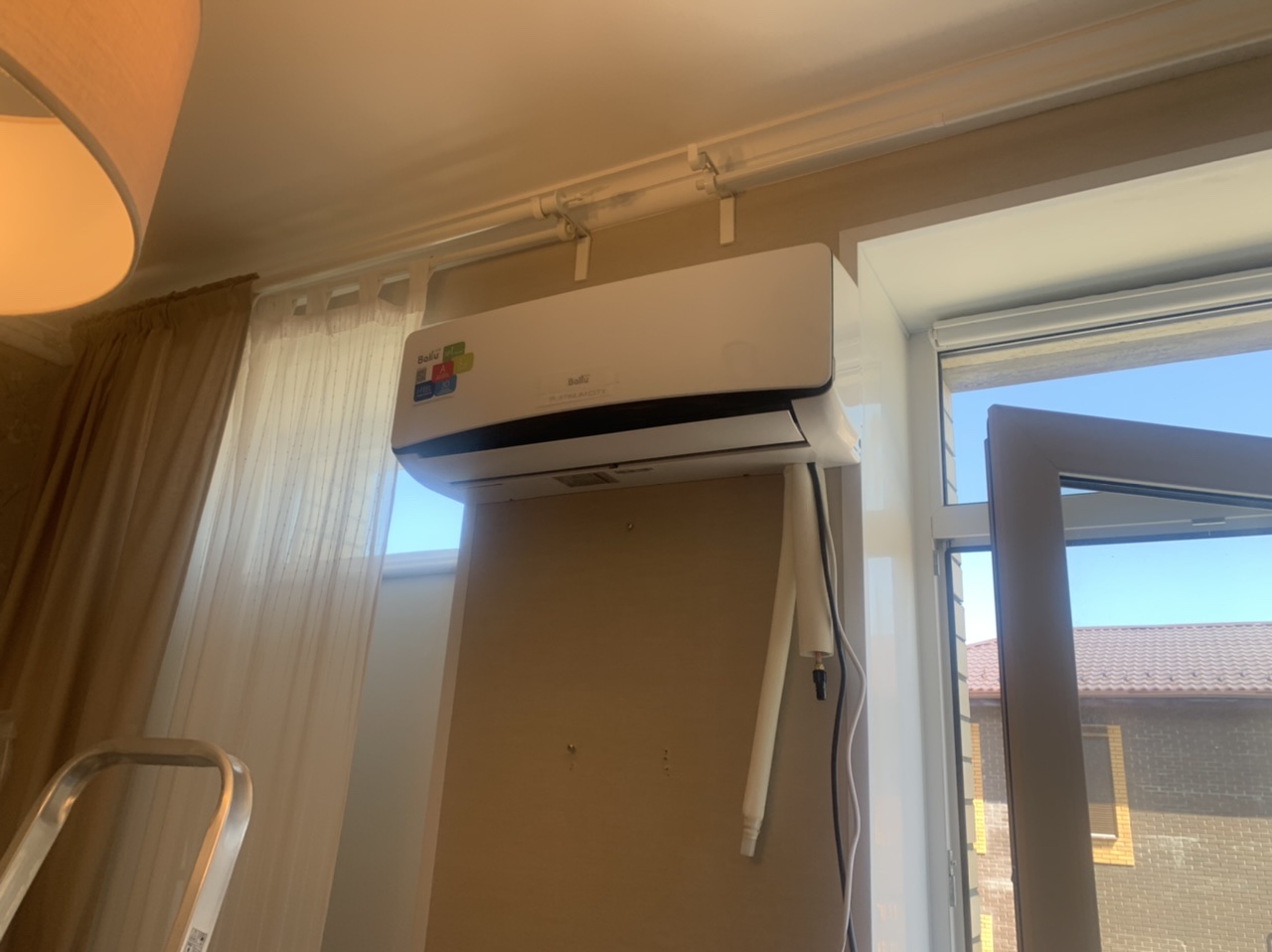

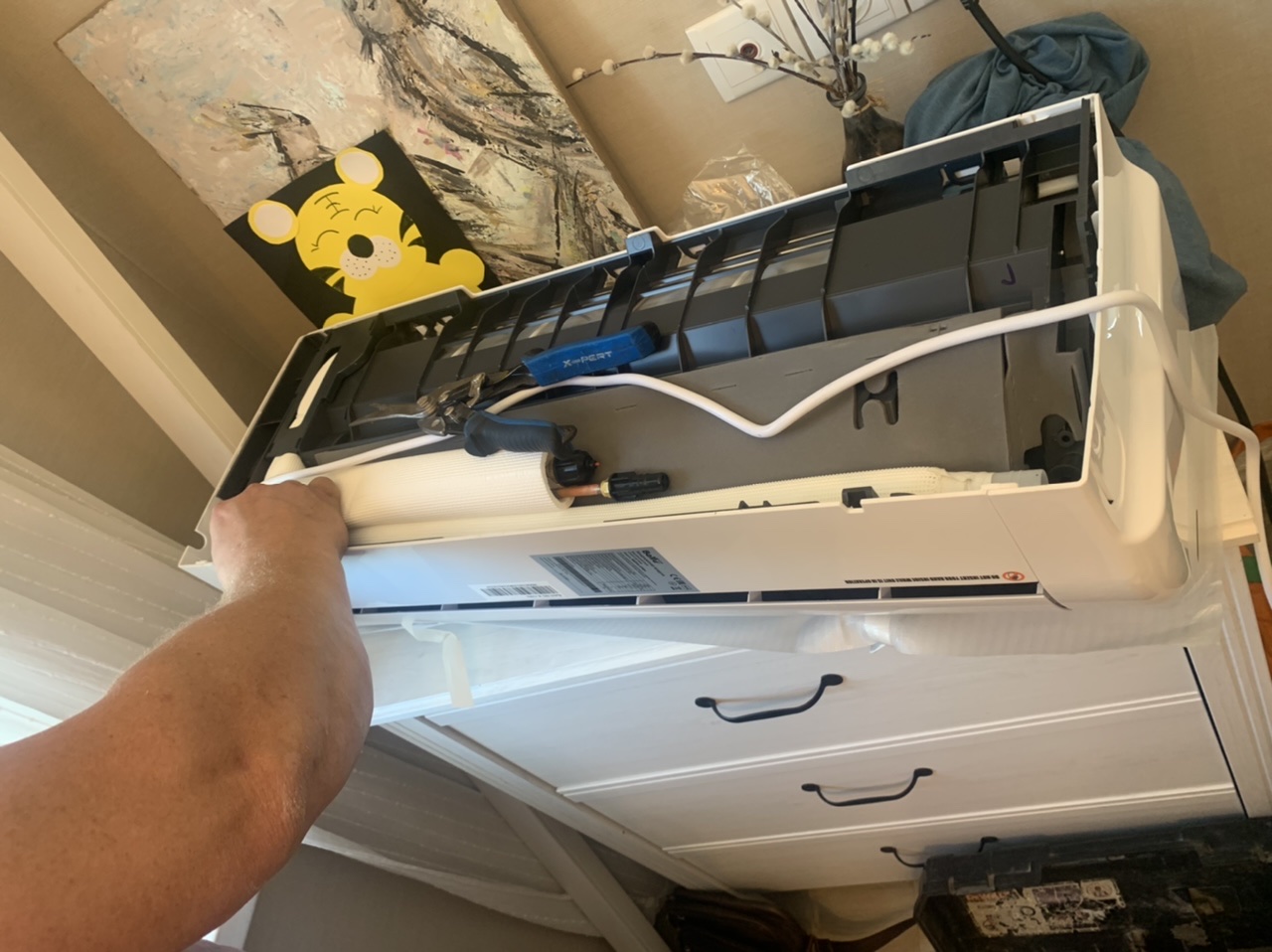

4. Установка внутреннего блока
- Монтажная пластина крепится к стене строго горизонтально с помощью уровня. В кирпичных и монолитных стенах используются анкерные дюбели, в гипсокартонных — саморезы в закладную.

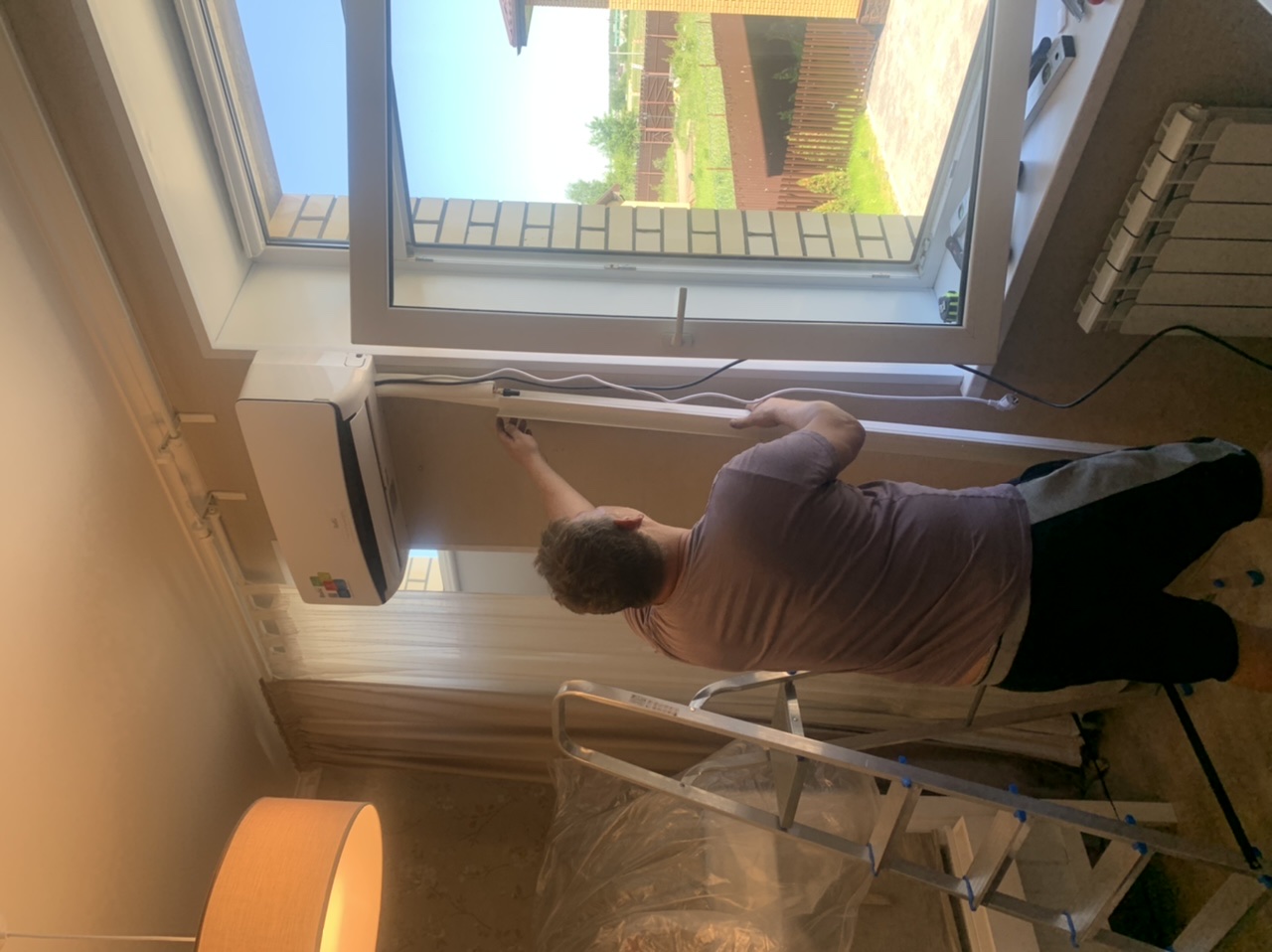

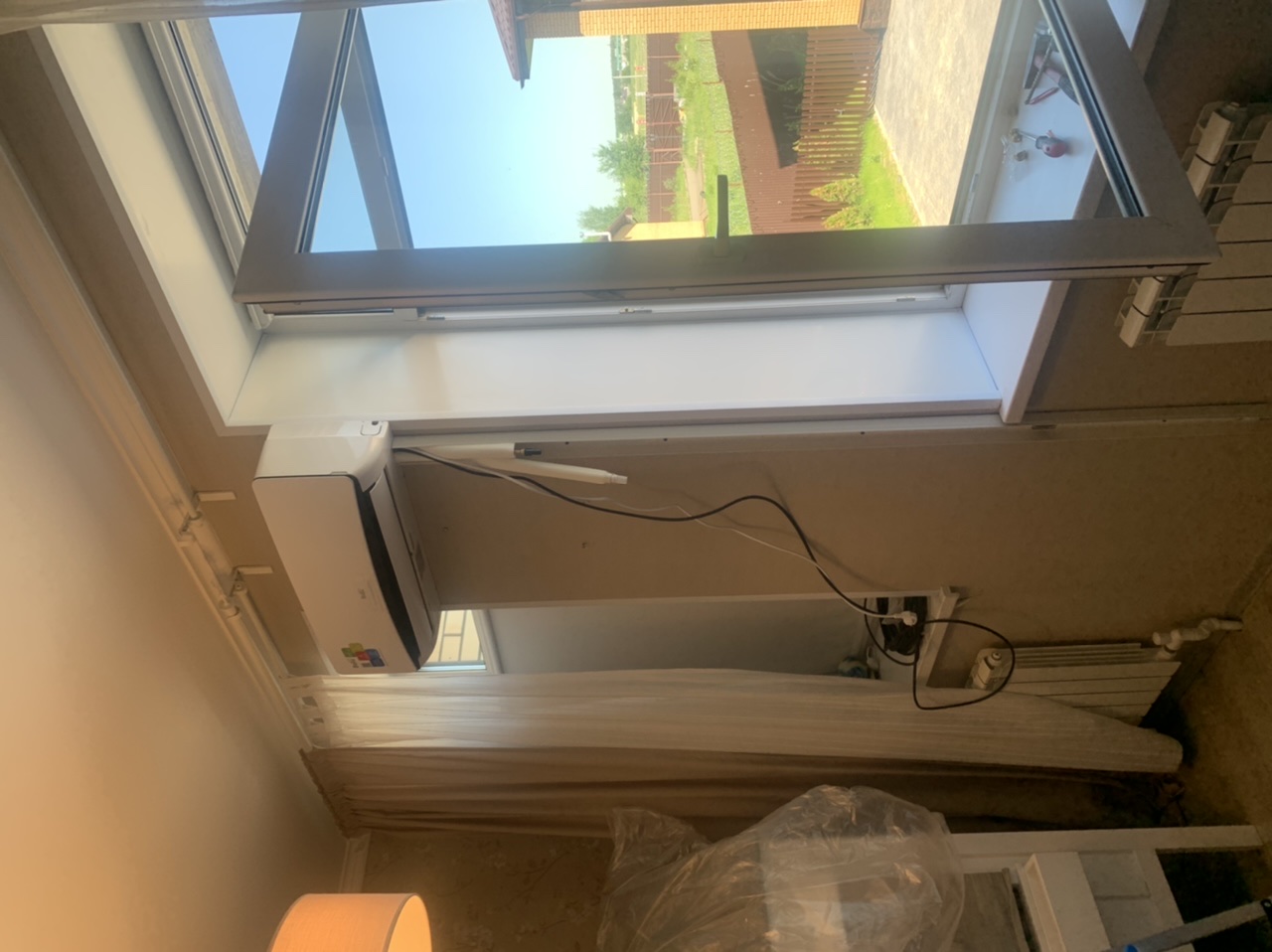

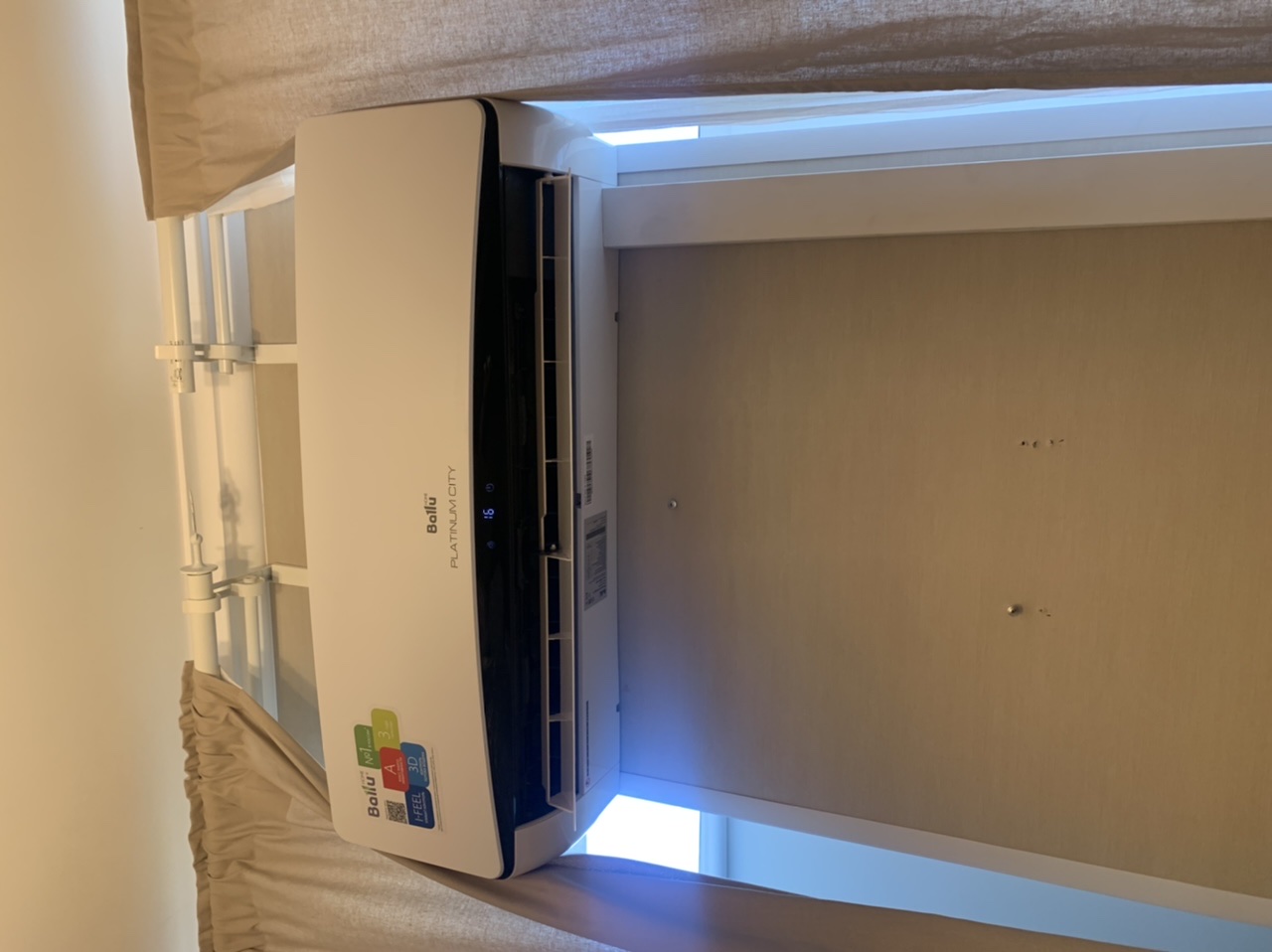

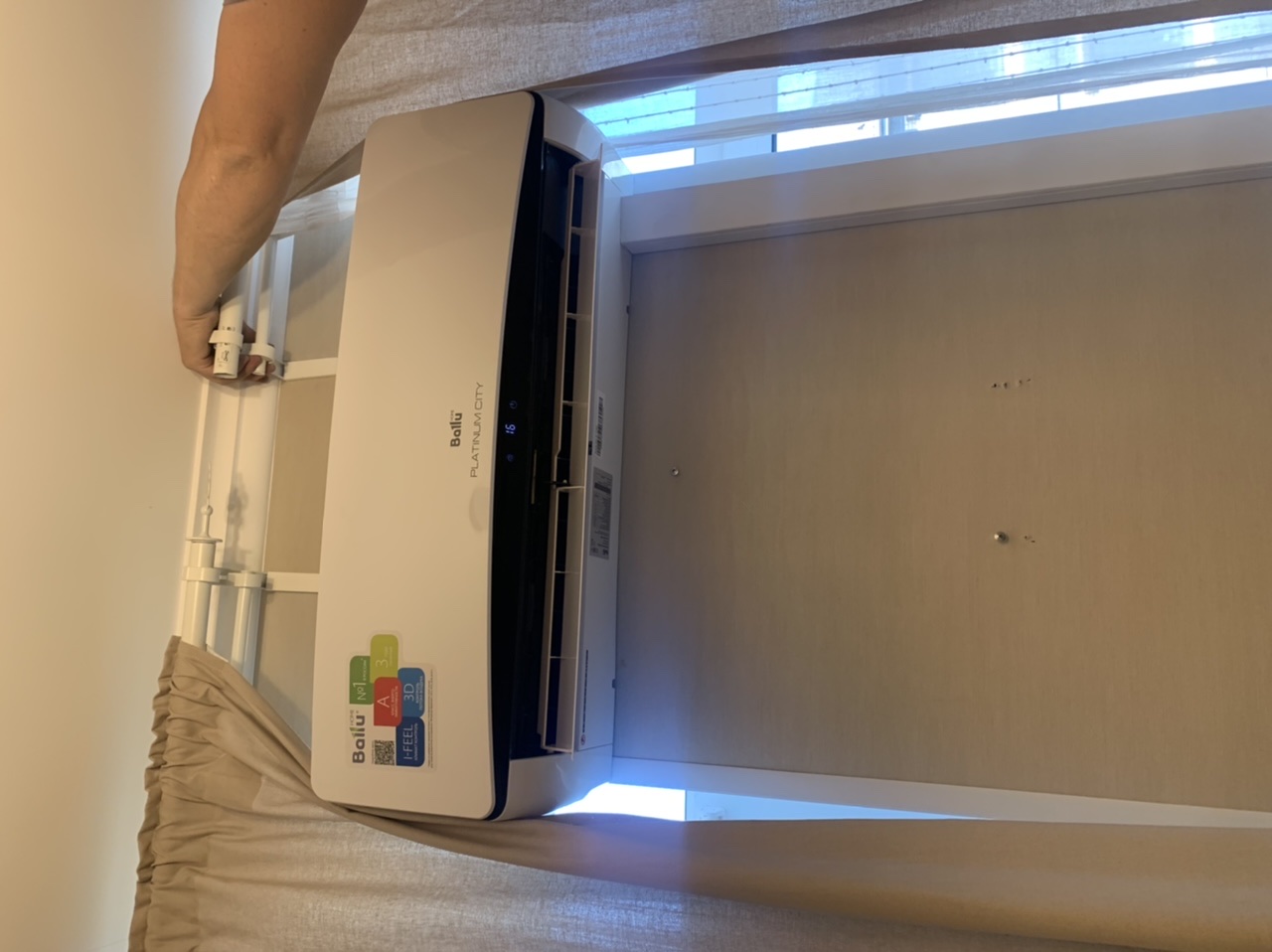

- Внутренний блок Ballu BSE-07HN1 (780×270×212 мм, 8 кг) навешивается на монтажную пластину. Цельнолитой корпус аккуратно фиксируется на защёлках.
- Фреоновые трубки подключаются к штуцерам внутреннего блока накидными гайками. Момент затяжки для трубки 3/8" — 30–40 Н·м, для 1/4" — 15–20 Н·м.
- Межблочный кабель подключается к клеммам внутреннего блока.
- Дренажный шланг подключается к поддону с уклоном вниз не менее 1 см на 1 м.

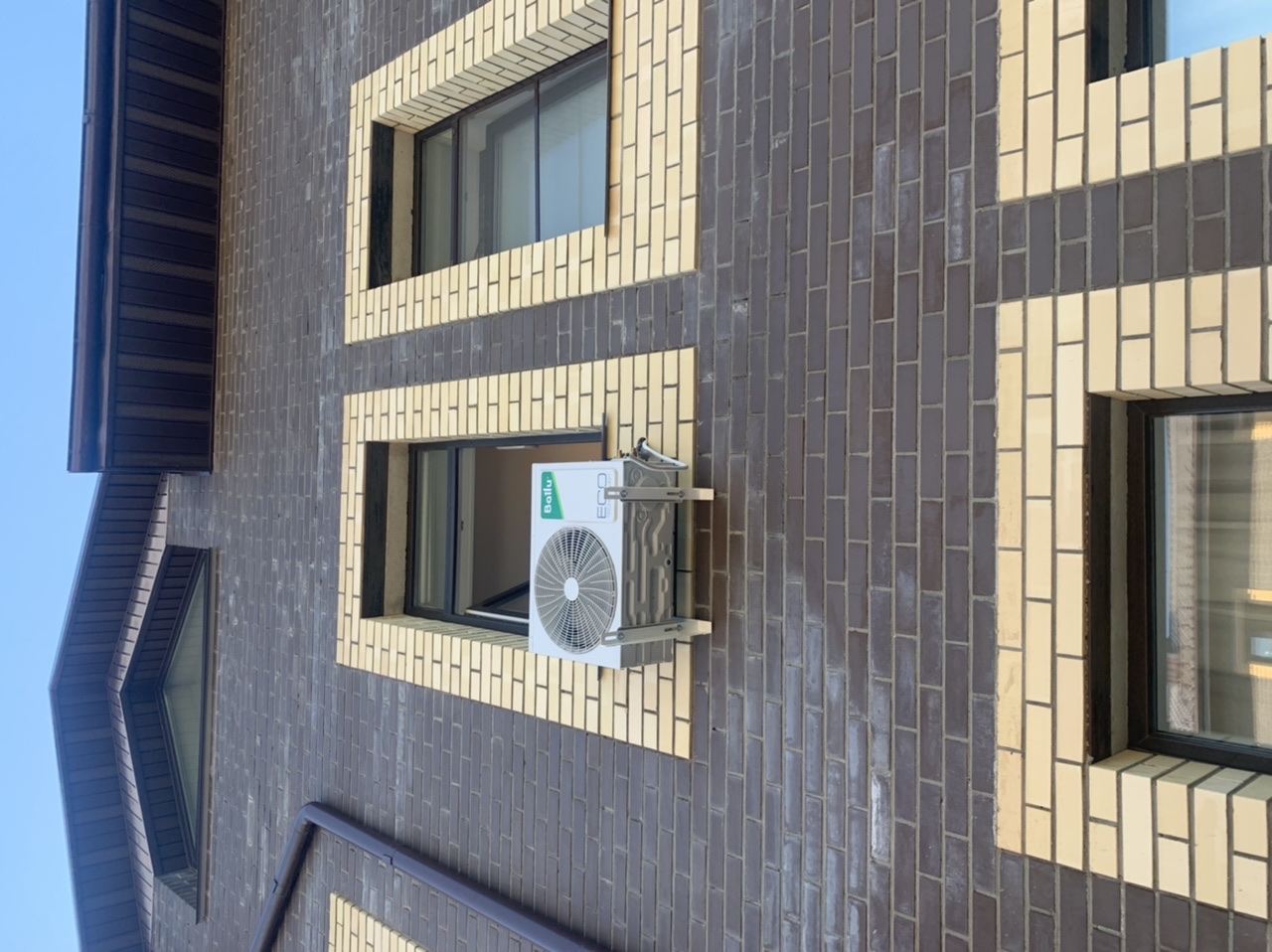

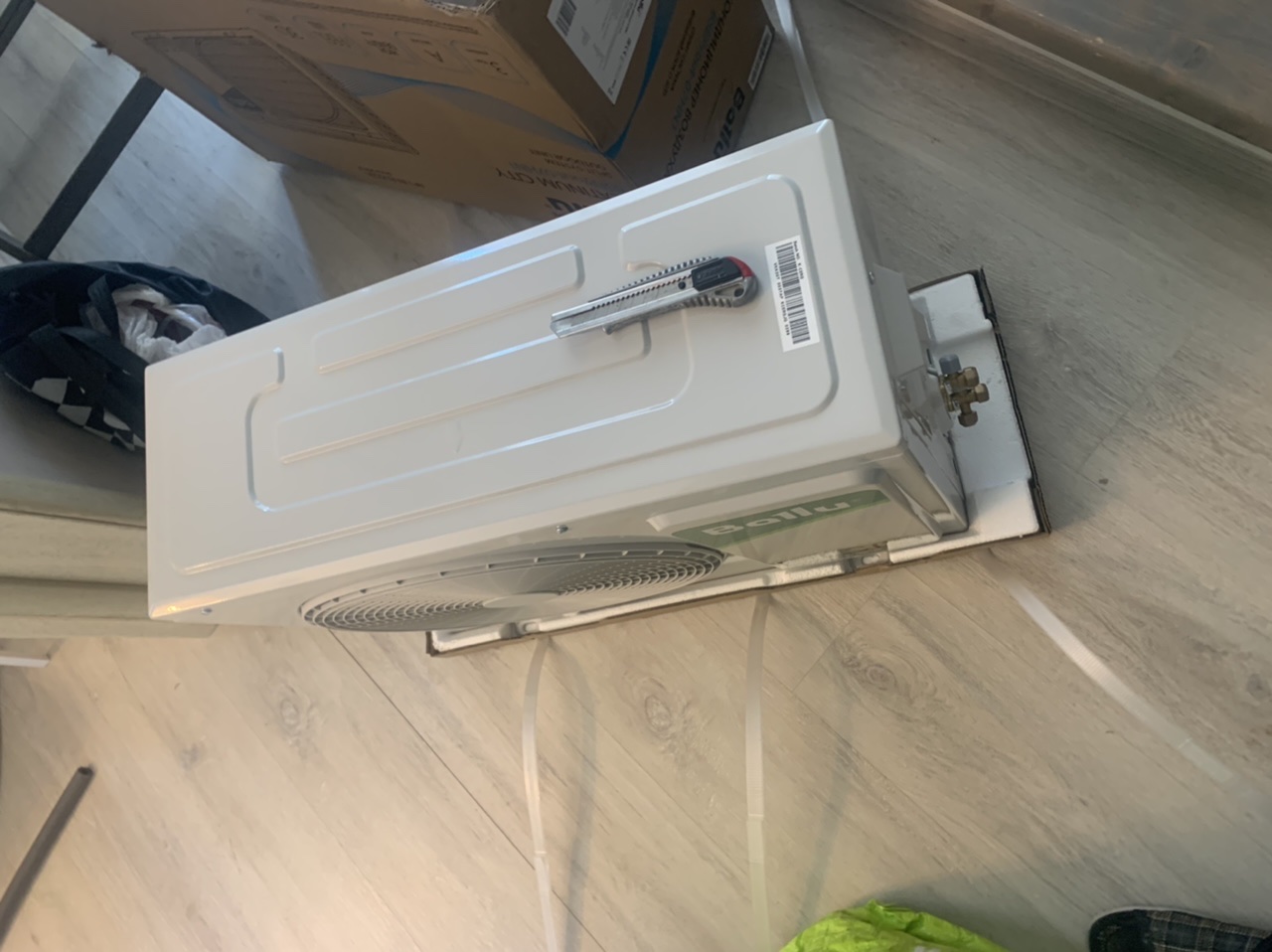

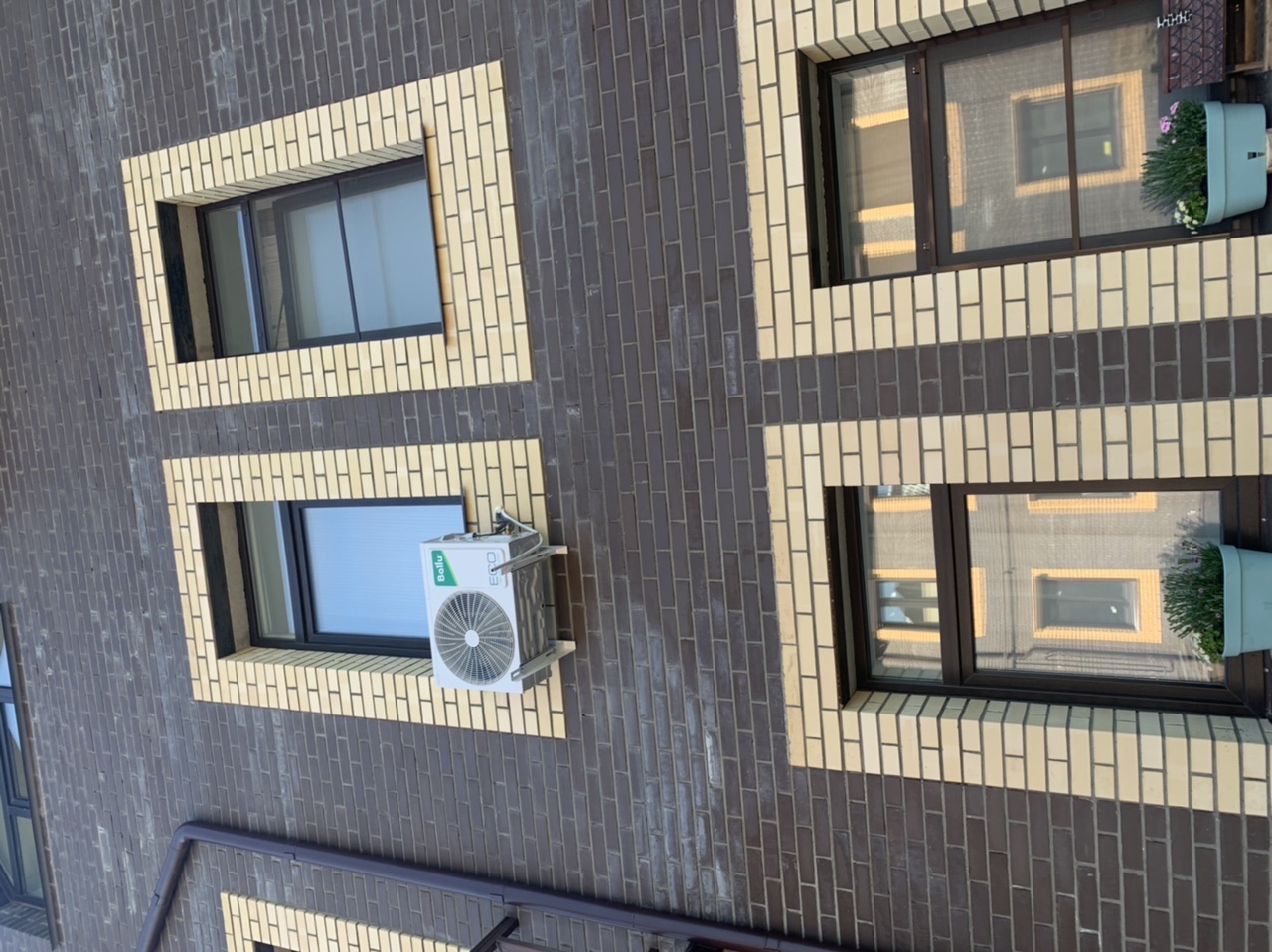

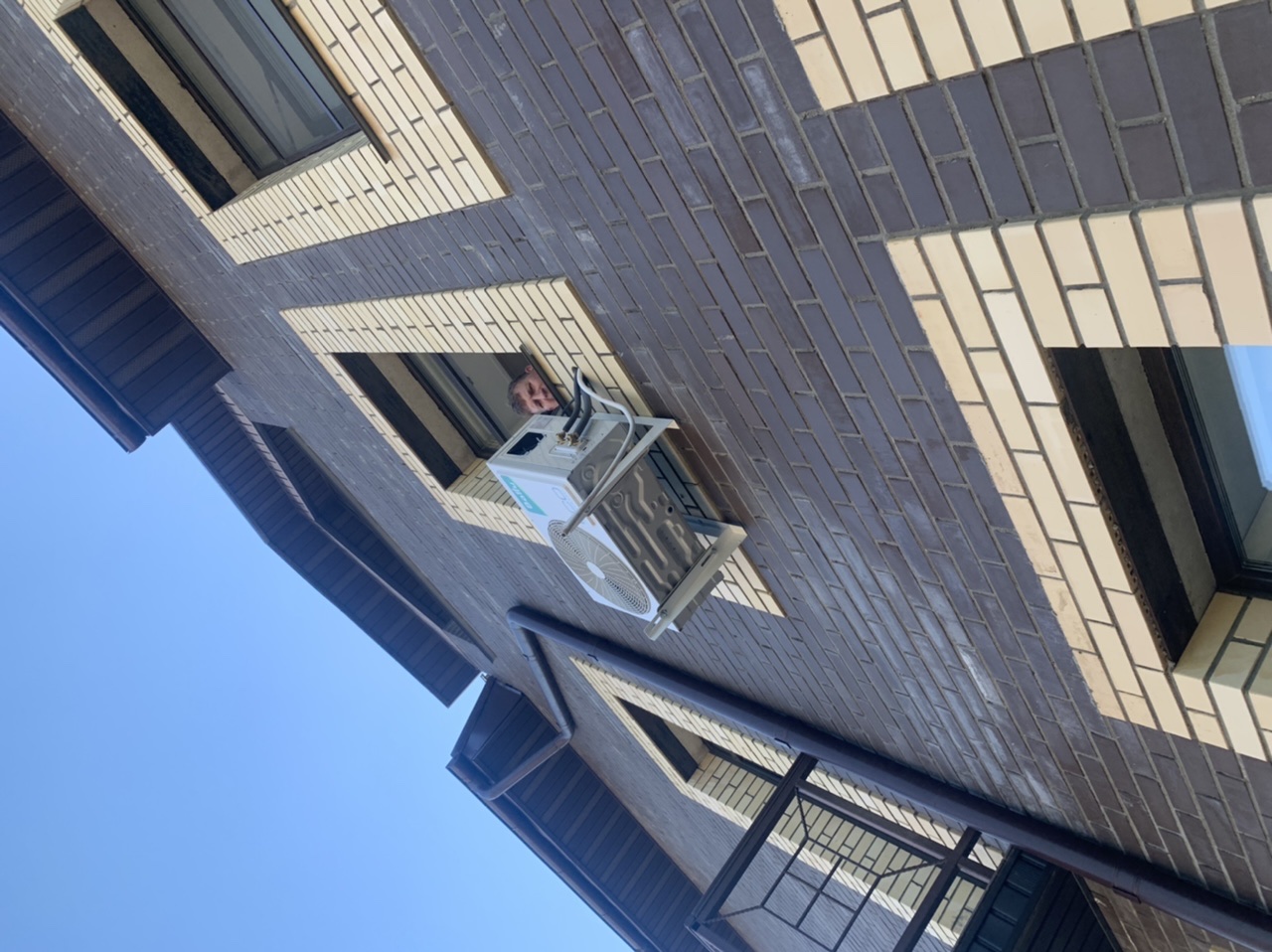

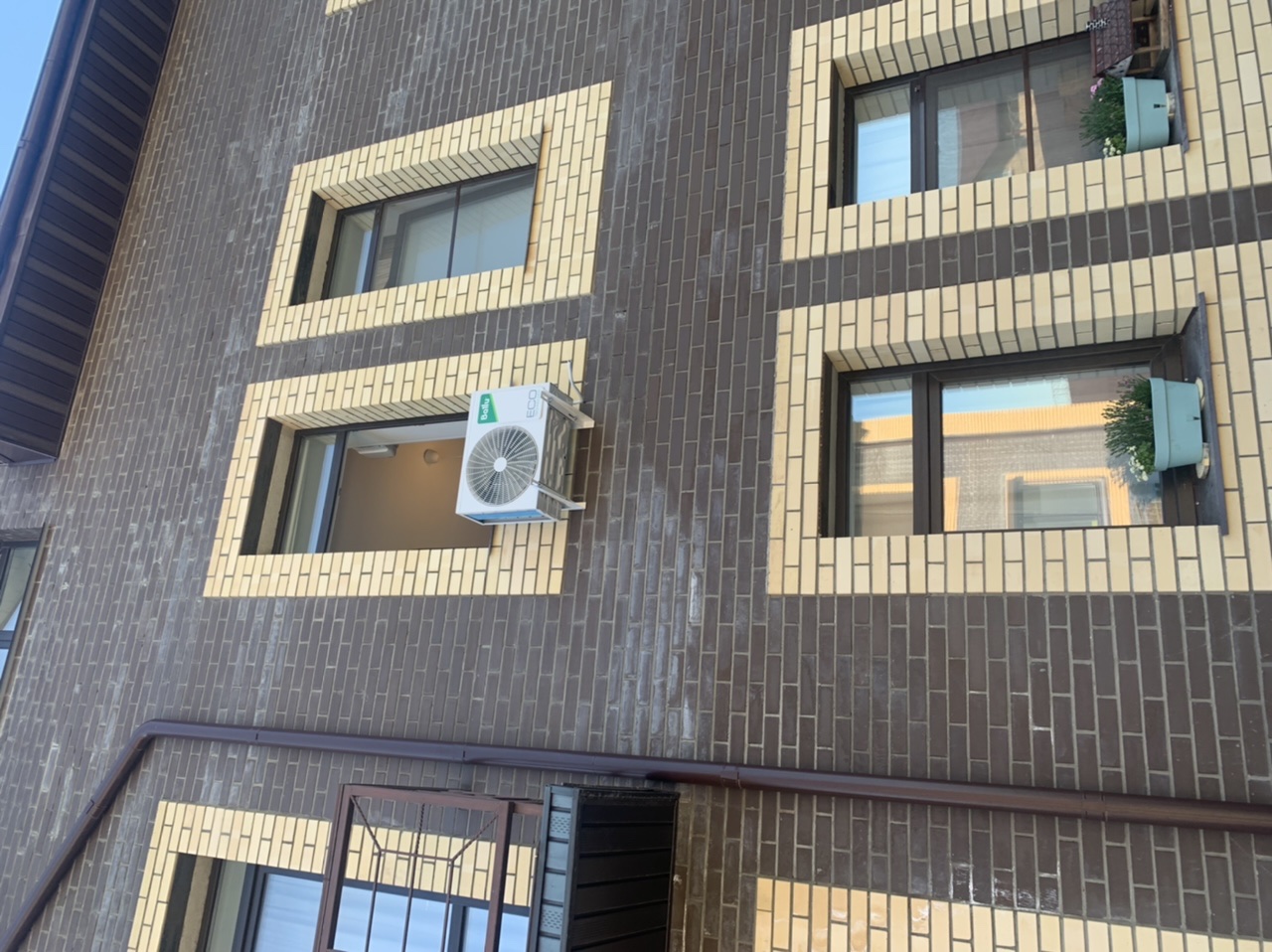

5. Установка наружного блока

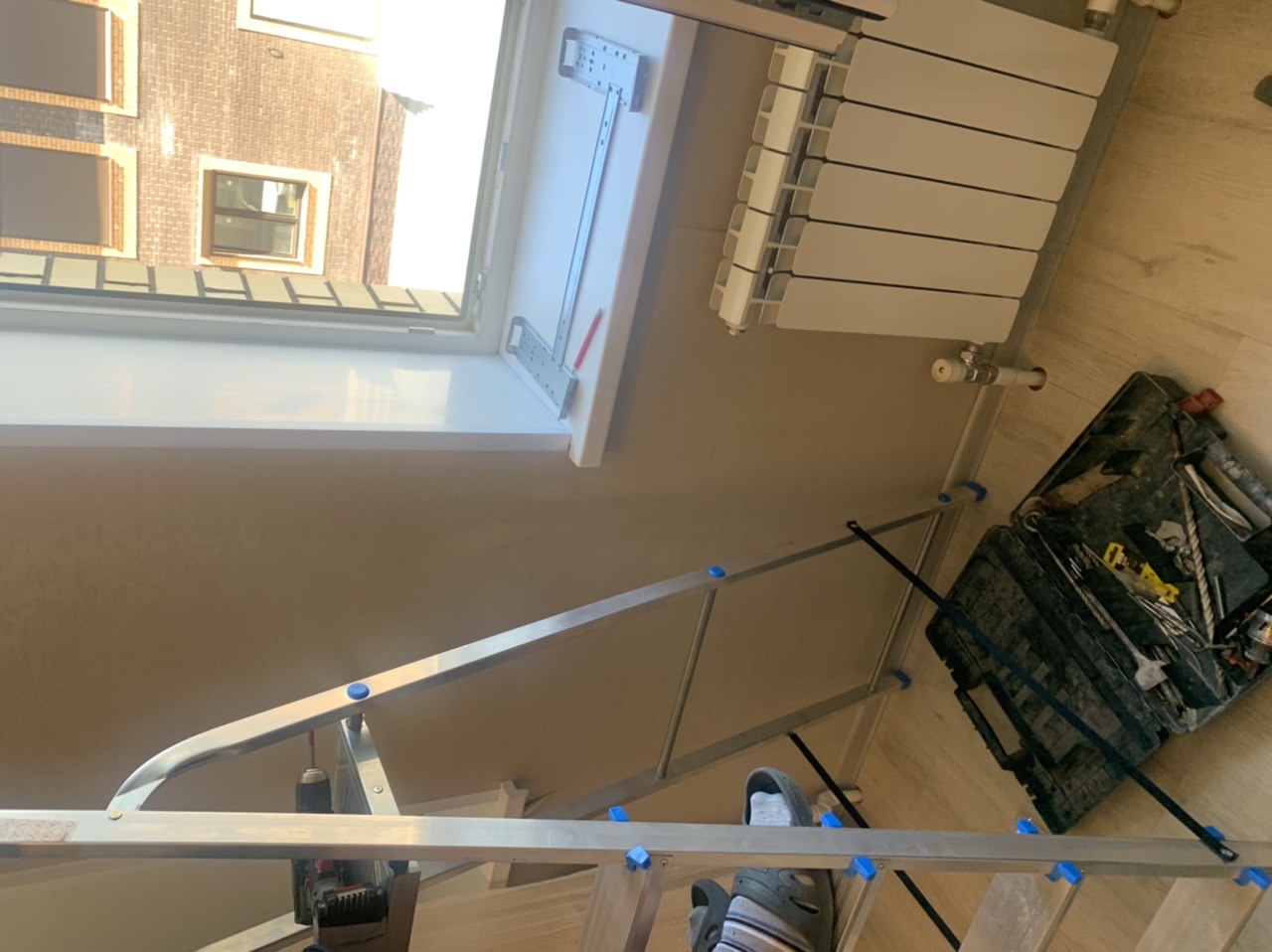

- Кронштейны крепятся к несущей стене анкерными болтами. Расстояние между кронштейнами — по ширине наружного блока (660 мм).
- Наружный блок (21,5 кг) крепится к кронштейнам болтами с плоскими и пружинными шайбами.
- Между кронштейном и блоком устанавливаются резиновые виброизоляторы.

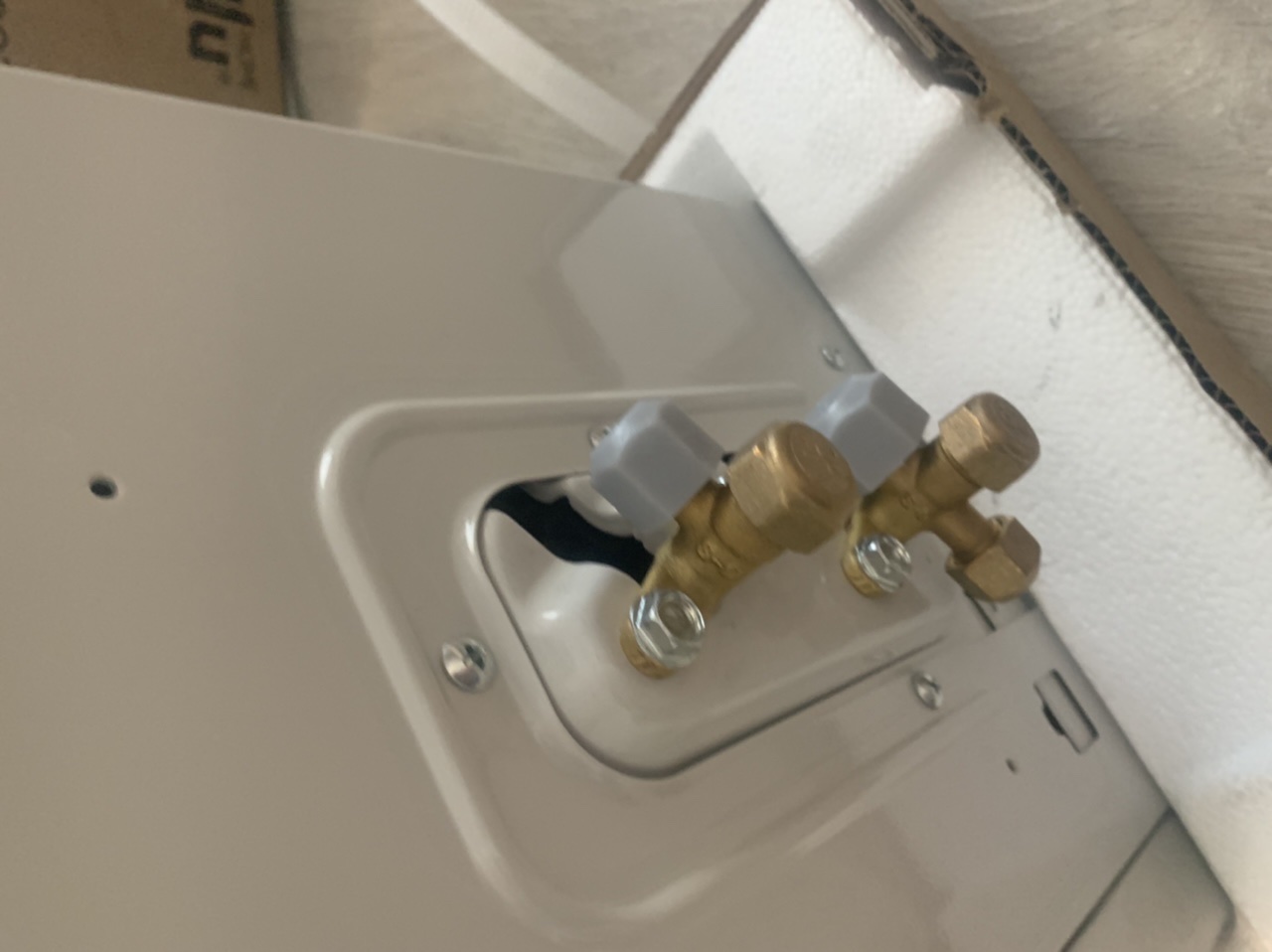

- Фреоновые трубки подключаются к вентилям наружного блока накидными гайками с правильным моментом затяжки.
- Межблочный кабель подключается к клеммам наружного блока согласно схеме.
6. Вакуумирование
Критически важный этап, который отличает профессиональный монтаж от неквалифицированного.
- Из фреонового контура удаляются воздух и влага с помощью вакуумного насоса и манометрического коллектора.
- Вакуумирование проводится не менее 15–20 минут — для трассы длиной до 15 м это обязательный минимум.
- После вакуумирования система выдерживается под вакуумом 10–15 минут. Если давление не растёт — система герметична.
- Недопустимо заменять вакуумирование «продувкой фреоном» — этот метод не удаляет влагу и выпускает хладагент в атмосферу. Производитель Ballu прямо требует применять вакуумный насос.
7. Выпуск хладагента и пусконаладка
- Вентили на наружном блоке открываются шестигранником — хладагент R410A заполняет фреоновый контур.
- Если длина трассы превышает стандартную заводскую заправку (3–5 м), выполняется дополнительная заправка фреоном по весам.
- Силовой кабель подключается к автомату 10 А в электрощите. Внутренний блок Ballu BSE-07HN1 поставляется с сетевым кабелем и вилкой — при возможности подключается в розетку, при скрытой проводке — напрямую к автомату.
- Кондиционер включается во всех режимах — охлаждение, обогрев, вентиляция, осушение.

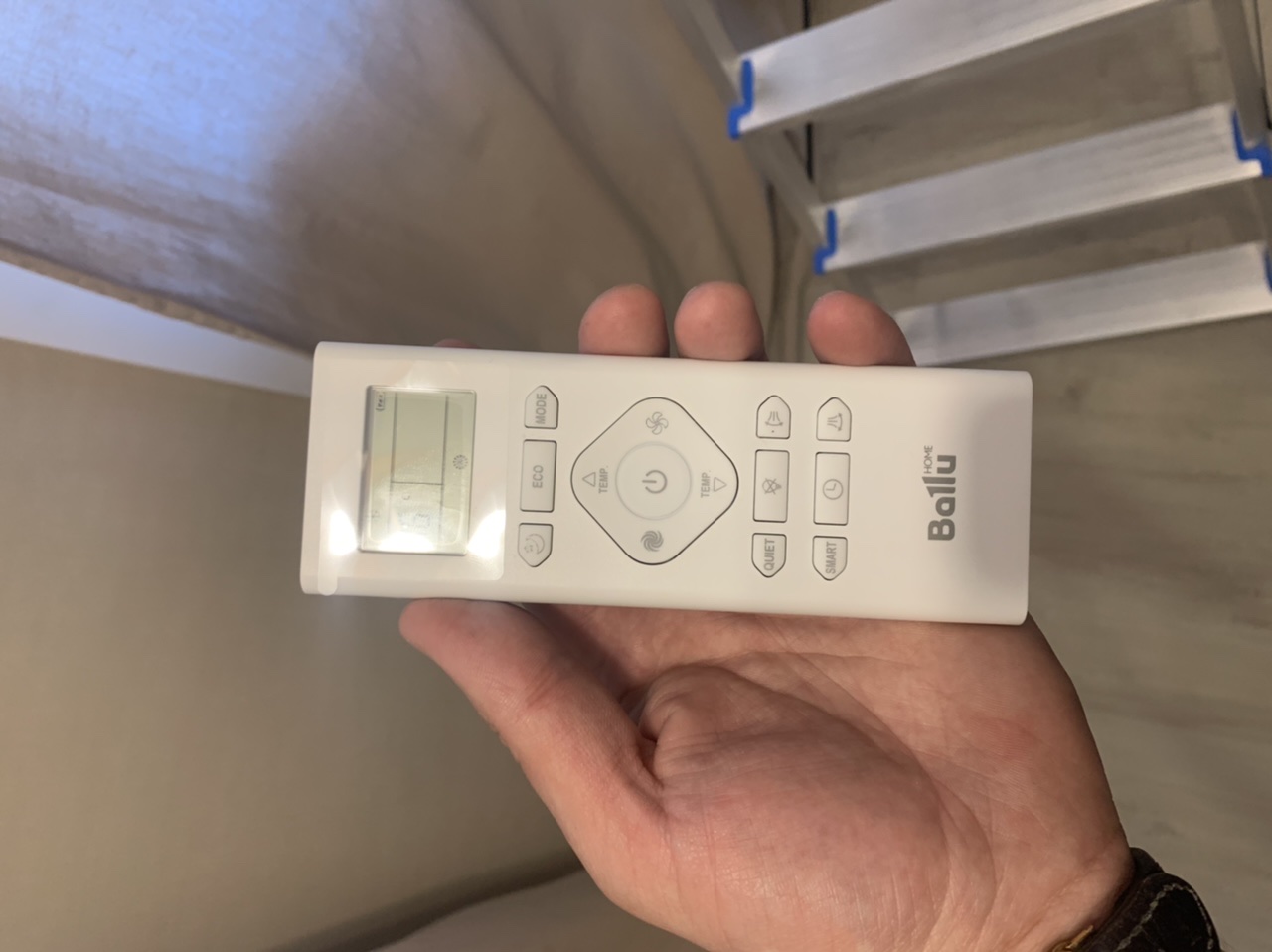

- Проверка функции I FEEL — управление температурой по датчику в пульте ДУ.
- Проверка 4D-жалюзи — управление горизонтальным и вертикальным направлением воздушного потока с пульта.
- Проверка режима SMART — автоматический выбор параметров работы.
- Проверка режима SUPER — интенсивное охлаждение до 16 °C.
- Проверка функции Dimmer — отключение подсветки дисплея.
- Проверка ночного режима Sleep — снижение скорости вентилятора и уровня шума.
- Проверка таймера включения/выключения.

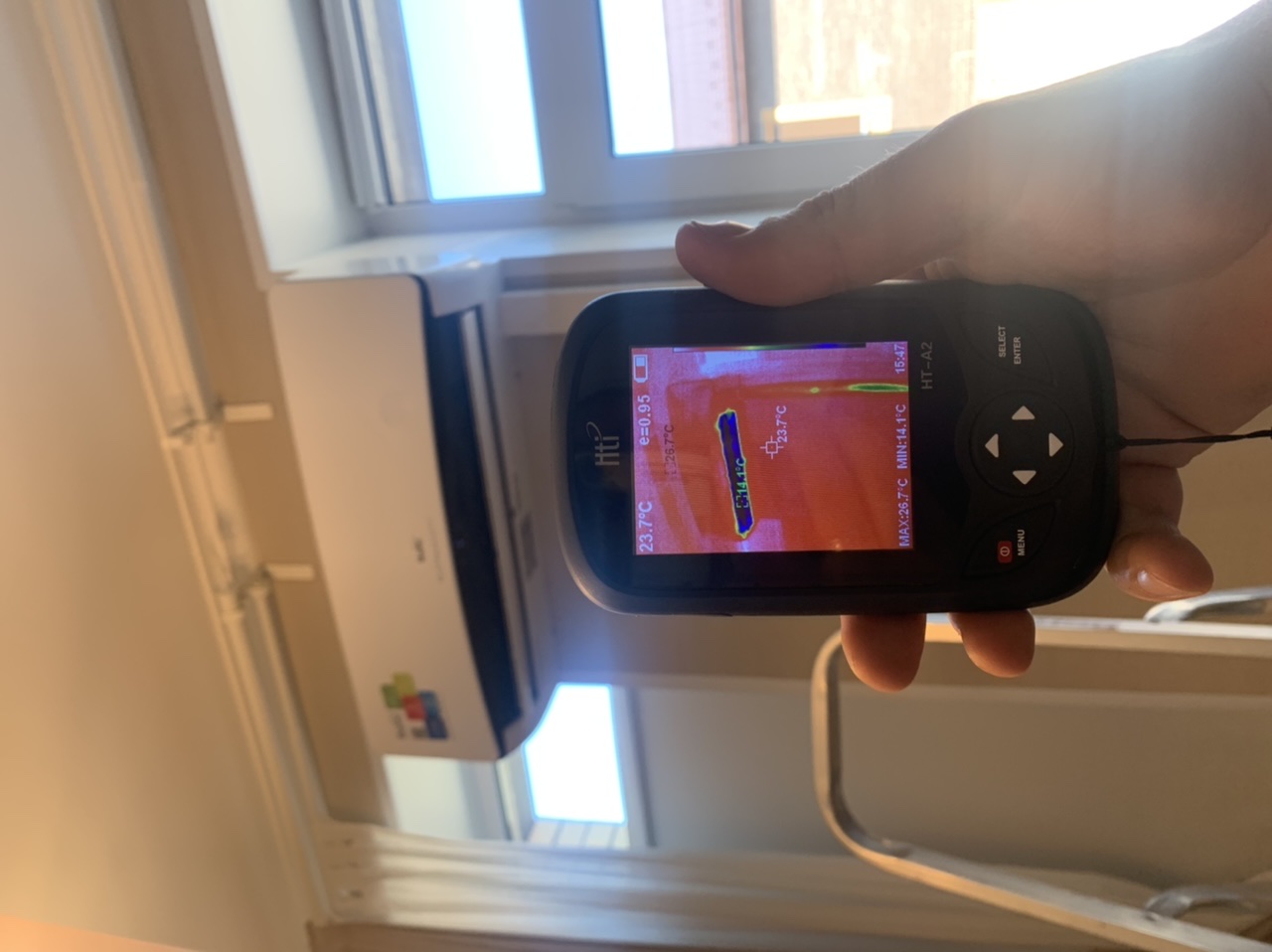

- Замер температуры на входе и выходе внутреннего блока — разница 8–12 °C в режиме охлаждения.
- Проверка дренажа — налив воды в поддон, контроль оттока конденсата.
- Демонстрация владельцу управления кондиционером с пульта ДУ.



Стоимость монтажа сплит-системы Ballu BSE-07HN1
Для модели 07 BTU (2,1 кВт) базовая стоимость монтажа на 2026 год в Москве составляет:
| Услуга | Стоимость |
|---|---|
| Стандартный монтаж Ballu BSE-07HN1 (трасса до 3 м) | от 14 000 ₽ |
| Монтаж Ballu BSE-07HN1 (трасса 3–5 м) | от 16 000 ₽ |
| Монтаж с алмазным бурением (монолит, до 0,5 м) | от 17 500 ₽ |
| Алмазное бурение отверстия (до 0,5 м, монолит) | от 3 000 ₽ |
| Бурение перфоратором (кирпич, до 0,5 м) | от 1 500 ₽ |
| Штробление стены (за метр) | от 700 ₽ |
| Удлинение трассы сверх 5 м (за метр, медь + изоляция + кабель + дренаж) | от 1 500 ₽ |
| Кронштейны для наружного блока | от 2 000 ₽ |
| Силовой кабель 3×1,5 мм² + автомат 10 А | от 2 000 ₽ |
| Декоративный короб (за метр) | от 500 ₽ |
| Высотные работы (промышленный альпинист) | от 5 500 ₽ |
| Демонтаж старого кондиционера | от 3 000 ₽ |
| Дополнительная заправка фреоном R410A (при длине трассы более 5 м) | от 1 800 ₽ + 600 ₽ / 100 г |
В базовую стоимость монтажа входит:
- Установка внутреннего и наружного блоков
- Алмазное бурение отверстия (до 0,5 м толщины стены) или бурение перфоратором
- Прокладка фреоновой трассы до 3–5 м (медные трубки 1/4" и 3/8", теплоизоляция)
- Межблочный кабель до 3–5 м
- Дренажный шланг до 3–5 м
- Кронштейны для наружного блока
- Декоративный короб до 1 м
- Вакуумирование, пусконаладка и тестирование
Дополнительные работы — штробление стены, удлинение трассы сверх 5 м, высотные работы, монтаж в два этапа — оплачиваются отдельно и согласовываются до начала работ.
Монтаж в два этапа
Если в помещении планируется ремонт, монтаж выполняется в два этапа:
- Первый этап (до ремонта): прокладка фреоновой трассы, межблочного кабеля и дренажа в штробе стены. Бурение отверстия. Концы трубок закрываются заглушками и остаются в стене до установки блоков.
- Второй этап (после ремонта): установка внутреннего и наружного блоков, подключение к трассе, вакуумирование, выпуск хладагента, пусконаладка.
Стоимость первого этапа — от 7 500 ₽, второго этапа — от 9 500 ₽. Комплексная стоимость обоих этапов — от 17 000 ₽.






Обслуживание кондиционера Ballu BSE-07HN1 после монтажа
После установки рекомендуется ежегодное сервисное обслуживание. Наша компания «МонтажМастер» выполняет обслуживание сплит-систем Ballu BSE-07HN1 в Москве: чистку фильтров (системы Combo 2 — катехинового и витамина С), теплообменников, дезинфекцию, проверку давления фреона R410A, при необходимости — дозаправку.
Неинверторный компрессор on/off создаёт повышенную нагрузку на пусковой конденсатор при каждом включении — диагностика конденсатора и проверка ёмкости мультиметром проводятся при каждом обслуживании. Уровень шума внутреннего блока от 27 дБ — при обслуживании проверяется отсутствие вибраций и посторонних звуков, а цельнолитой корпус проверяется на целостность.


Почему монтаж должны выполнять специалисты
Производитель Ballu предоставляет расширенную гарантию 3 года, но гарантия действует только при условии установки авторизованной монтажной организацией — это прямо указано в инструкции по эксплуатации. Типичные ошибки неквалифицированного монтажа:
- Некачественная вальцовка — утечка фреона R410A через несколько месяцев после установки. Без динамометрического ключа невозможно обеспечить нужный момент затяжки.
- Отсутствие вакуумирования — влага и воздух в контуре разрушают компрессор изнутри. Ремонт компрессора по стоимости сопоставим с покупкой нового кондиционера.
- Недостаточная теплоизоляция трассы — конденсат на трубках портит отделку стен.
- Неправильный уклон дренажа — вода застаивается в шланге, появляется плесень и затхлый запах.
- Отверстие малого диаметра — монтажники сдирают теплоизоляцию с трубок, чтобы протиснуть их в отверстие 40 мм. Последствия — образование конденсата, промерзание стены, сквозняк.
- Ненадёжное крепление наружного блока — вибрация разрушает анкеры в стене.
- Подключение питания без отдельного автомата 10 А — риск перегрузки электросети и пожара.
