Монтаж двух сплит-систем AUX Prime Inverter ASW-H09A4/FP-R1DI — первый этап, Москва, улица Академика Варги, 18 (Тёплый Стан)
Монтаж кондиционера во время ремонта — самая выгодная из всех схем: трассы уходят в стену до отделочных работ, короба не портили свежий интерьер, а электрика закладывается вместе с общей разводкой квартиры. Но у этой схемы есть и обратная сторона: «первый этап» без знания дела оборачивается проблемами на втором — трасса короче или длиннее нужного, дренаж с уклоном «на глаз», межблочный кабель без запаса. В этом проекте специалисты компании «МонтажМастер» выполнили первый этап монтажа двух сплит-систем AUX Prime ASW-H09A4/FP-R1DI по адресу: Москва, улица Академика Варги, 18 (Тёплый Стан) — скрытые трассы для гостиной и спальни заложены до отделки, блоки навесятся и запустятся после ремонта. Рассказываем, что за модель, почему питание у AUX приходит на внутренний блок и как строится первый этап, чтобы второй не сюрпризил.

О модели AUX Prime Inverter ASW-H09A4/FP-R1DI
ASW-H09A4/FP-R1DI (внутренний блок) / AS-H09A4/FP-R1DI (наружный) — «девятка» инверторной серии Prime Inverter (FP Series) бренда AUX — китайской корпорации с 1986 года, одного из пяти крупнейших производителей кондиционеров в Китае (заводы в Нинбо, Мааньшане и Чунцине, суммарная мощность — свыше 30 миллионов кондиционеров в год, официальный партнёр «Манчестер Сити»). Серия FP Inverter — «доступный инвертор» 2022 года: Smart DC-инвертор с плавной регулировкой оборотов, класс энергоэффективности A (EER 3,21 / COP 3,61).
Мощность охлаждения — 2,6–2,65 кВт номинал с диапазоном 1,45–3,2 кВт, обогрева — 2,7 кВт с диапазоном 1,4–3,3 кВт; рекомендуемая площадь — до 25 м² (по карточкам от 25 до 30 — расхождение методик, сверяемся по шильдику). Потребление — 820 Вт на охлаждение и 747 Вт на обогрев, токи — 3,6/3,25 А; компрессор — GMCC (по одной из карточек — GMCC/Toshiba), инверторный.

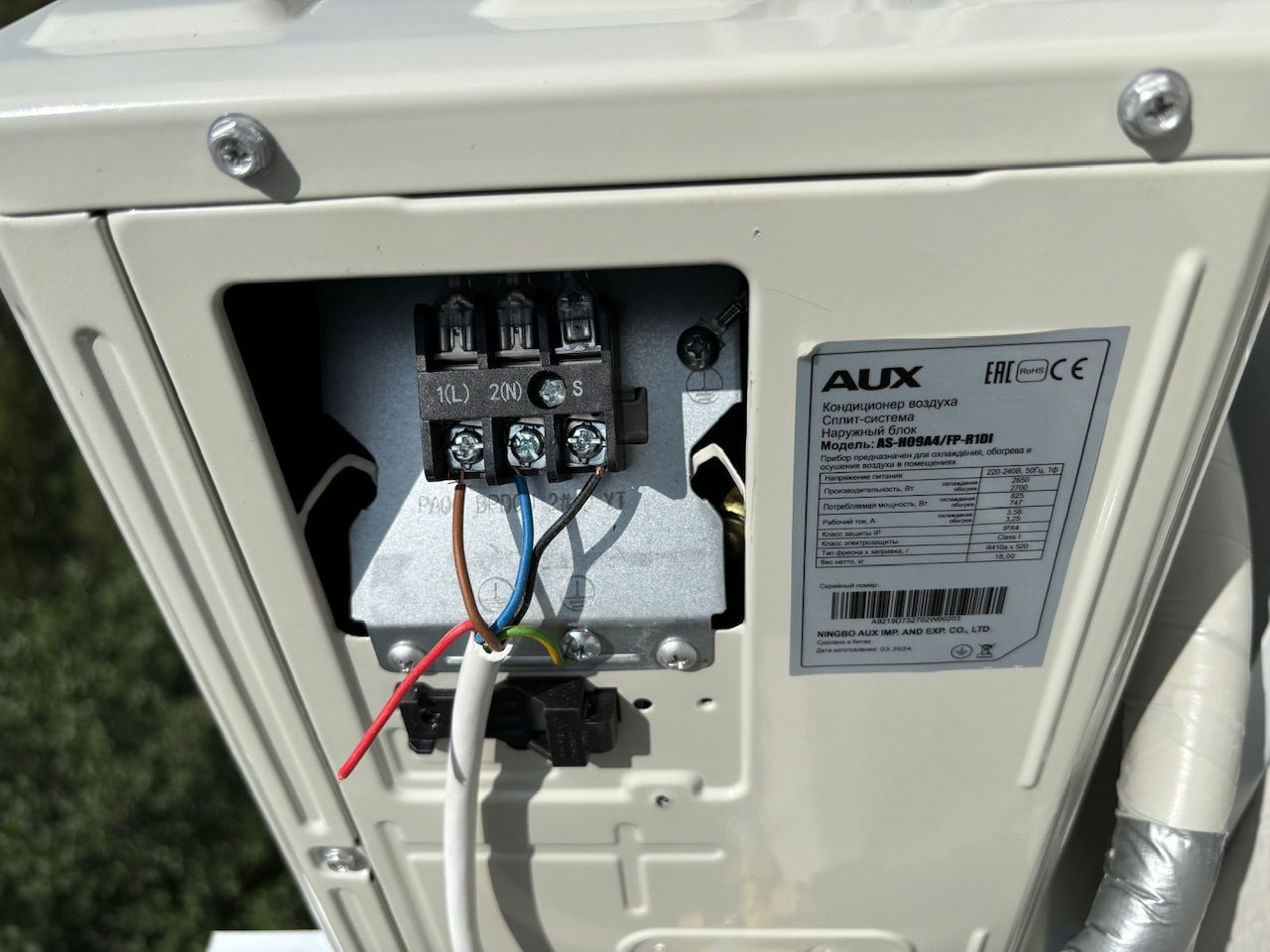

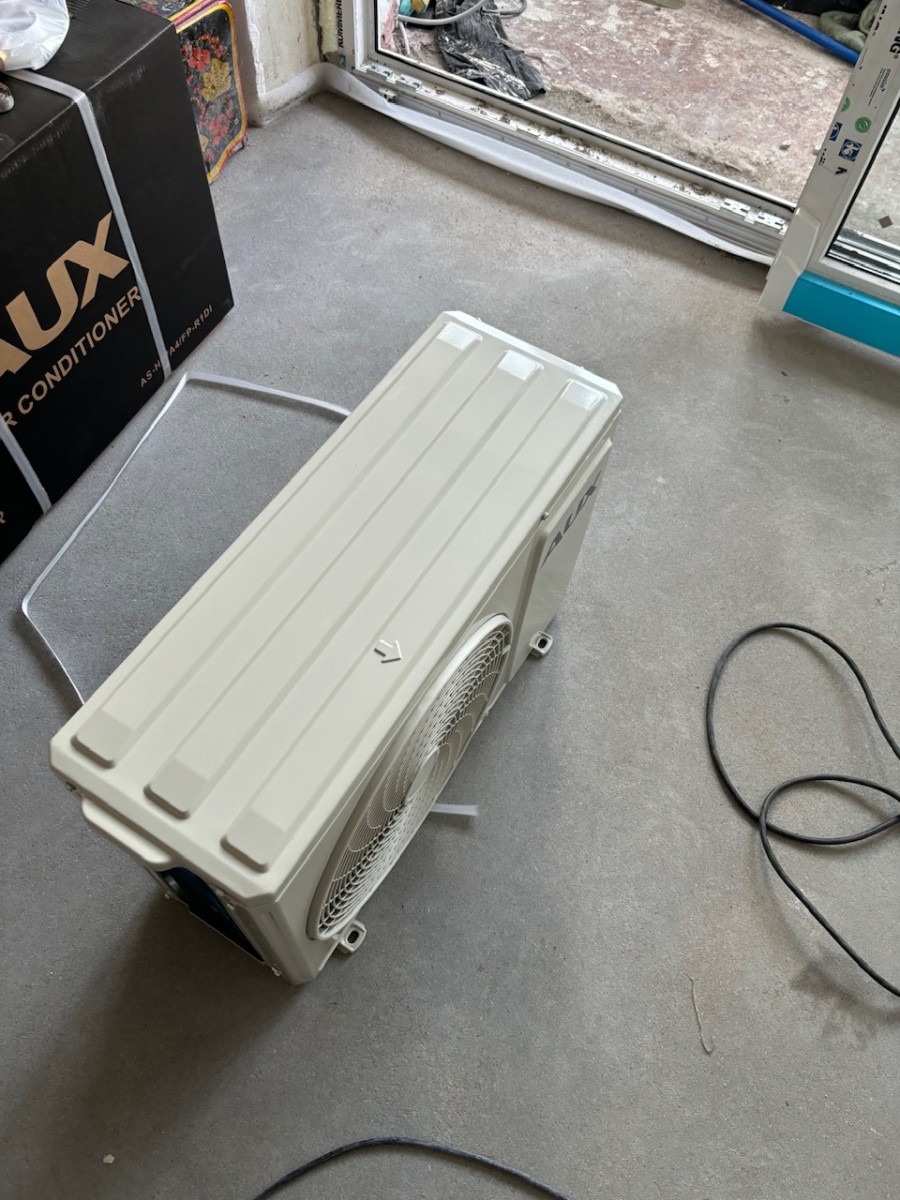

Ключевые цифры для владельца: шум внутреннего блока — от 24 дБ(А) на минимуме (по четырём скоростям 24/27/29/33; одна из карточек заявляет 21 дБ — расхождение каталогов, сверяемся по шильдику), наружного — 50 дБ(А). Габариты: внутренний блок 690×283×199 мм весом 7,7–8 кг, наружный — 455–530 мм высотой при ширине 650–705 мм весом 26–27 кг (карточки расходятся по всем трём измерениям — для монтажа сверяемся с фактическим блоком). Трубки — стандартные 1/4" жидкость (6,35 мм) и 3/8" газ (9,52 мм), дренаж DN16; максимальная длина трасс — 15 м, перепад высот — до 5 м. Заводская заправка — 520 г R410A. Питание — 220–240 В, 1 фаза, 50 Гц, и здесь главная особенность AUX для монтажа: подключение питания — на внутренний блок, межблочный кабель 4×1,5 мм², питание 3×1,5 мм², автомат 16 А.
Функциональный набор Prime: 4D-обдув — электропривод вертикальных и горизонтальных жалюзи, поток направляется в четыре плоскости; iFeel — датчик температуры в пульте держит климат там, где человек; «Антисквозняк» — при обогреве вентилятор стартует с минимума и набирает обороты только после прогрева теплообменника: холодный поток на голову не идёт; режимы «Глубокий сон» и Turbo, самоочистка, авторазморозка, вывод дренажа в две стороны, антикоррозийное покрытие Blue Fin, дисплей «Мираж» (скрывается с пульта), самодиагностика 360°, таймер, авторестарт. Сильная сторона серии — расширенный диапазон рабочего напряжения 130–270 В: система переживает просадки и всплески сети, которые убивают обычные платы. Диапазоны работы: охлаждение при +18…+43 °C (по aux-air +16…+48 — сверяемся по шильдику), обогрев до −15 °C. Wi-Fi — опция, модуль приобретается отдельно (одна из продавецских карточек заявляет совместимость с голосовым помощником — официальные карточки AUX этого не подтверждают, сверяйтесь по шильдику). Гарантия — 3 года. Розница на момент кейса — от 22 000–24 000 ₽ за версию и порядка 38 400 ₽ за инверторную комплектацию в зависимости от продавца.

Первый и второй этап: как делится монтаж при ремонте
Монтаж при живом ремонте делится на два визита, и границы между ними важнее, чем кажется:
- первый этап — до отделки. Прокладка трасс: отверстия во внешней стене, магистрали с вальцованными и герметизированными концами, межблочные кабели, дренаж с расчётным уклоном, электрика до места установки внутреннего блока. Концы трубок заворачиваются в защитные колпачки и обматываются — вальцовка без защиты за месяц ремонта набирает внутрь пыль и опилки, и это будущая утечка. Всё, что должно остаться «под потолком и в стене», делается сейчас;
- второй этап — после отделки. Навеска монтажной пластины и внутреннего блока, наружного блока на кронштейны, соединение магистралей, вакуумирование, дозаправка сверх заводской нормы (если трасса длиннее 5 м), запуск и тест. Разделение этапов защищает и технику, и ремонт: блоки не пачкаются строительной пылью, а свежая отделка не страдает от работ.
Главный риск первого этапа — «своими руками». Прокладчики стяжки и электрики охотно «тянут медные трубки», но вальцовка, изгиб на трубогибе (не «коленом», которое заламывает сечение) и правильный метраж — это то, что определяет жизнь контура. Трасса, проложенная с ошибкой на первом этапе, исправляется на втором ценой вскрытия свежего ремонта.








Об объекте: улица Академика Варги, 18 — панель II-68 1976 года
Улица Академика Варги — в районе Тёплый Стан (ЮЗАО), дом 18 — панельная серия II-68-01 (модификация II-68-01/16Ю) 1976 года постройки: 16 этажей, 111 квартир, общая площадь 5 360 м²; по источникам тип дома расходится — moscowmap указывает «панельный», Домклик «блочный» (для монтажа разница несущественна: несущие — железобетон). Управление — ГБУ «Жилищник района Тёплый Стан». Транспорт — «Тропарёво» в пешей доступности, «Тёплый Стан» и «Коньково» — на транспорте или пешком дальше.
Для монтажа это среда со своими правилами:
- панель II-68 и штробление. Несущие панели не штробятся — это и правило безопасности, и норма УК; а вот внутриквартирные перегородки в II-68 в большинстве планировок — гипсолитовые: они штробятся легко, и скрытые трассы до внутренних блоков прокладываются без проблем. Открытый участок остаётся только до внешней стены — и его закрывает короб, согласованный по месту;
- электрика 1976 года. Квартиры II-68 получали подводку эпохи «телевизор и люстра»; для двух кондиционеров организуются отдельные линии от квартирного щитка с автоматами — и это же освещает сильную сторону модели: диапазон 130–270 В у AUX Prime рассчитан именно на такие сети;
- две системы — два решения за один выезд. Трассы для гостиной и спальни прокладывались последовательно: один выезд с материалами на обе системы дешевле и быстрее, чем два раздельных.








Как проходил первый этап
Регламент «согласование → отверстия и трассы → электрика → дренаж → герметизация → сдача этапа»:

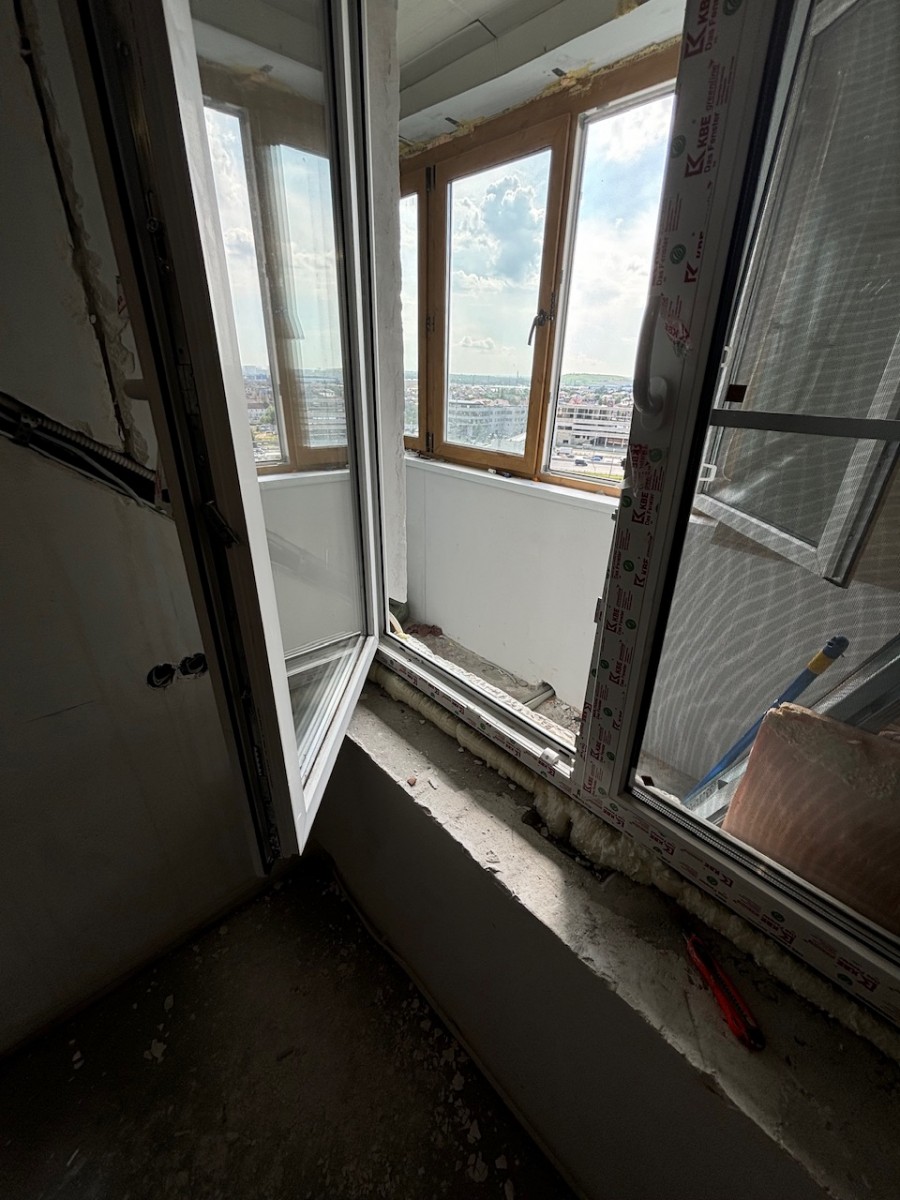

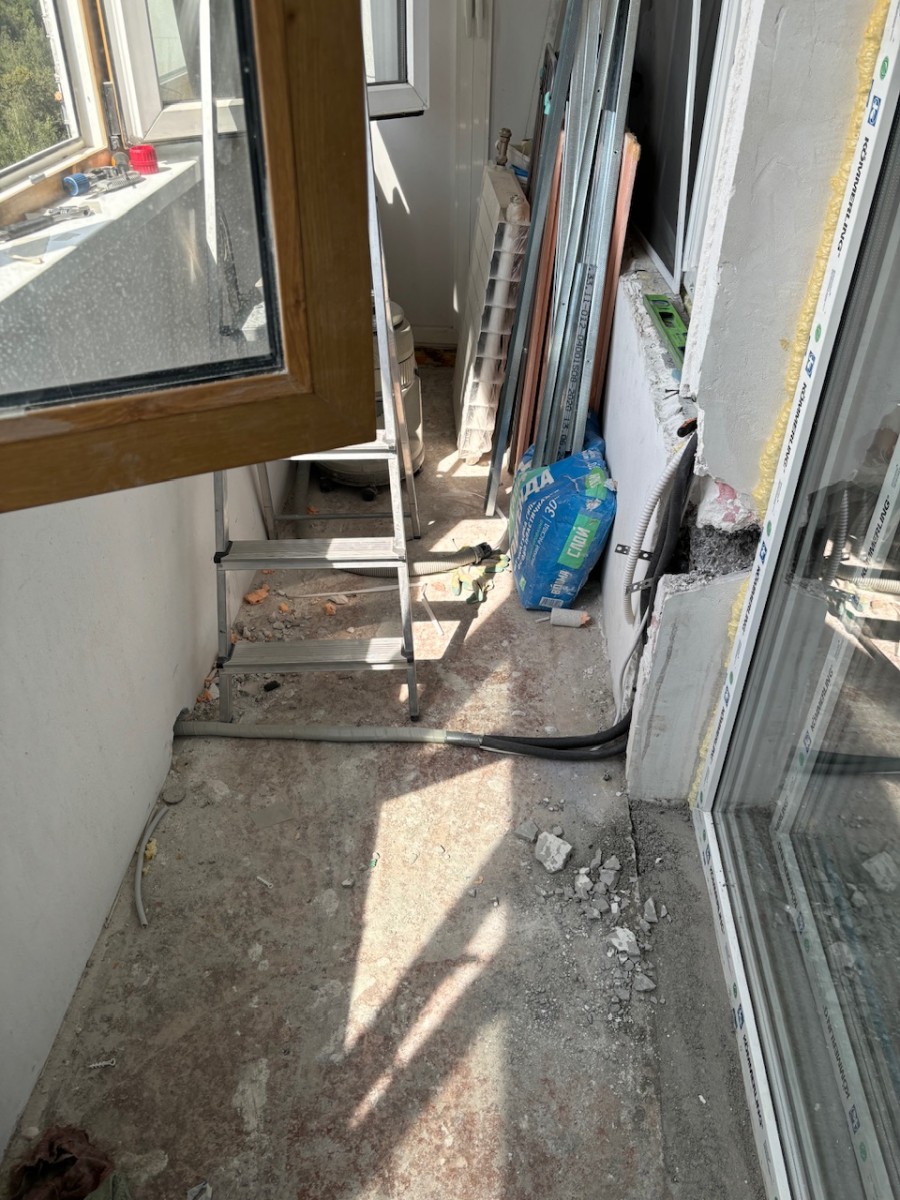

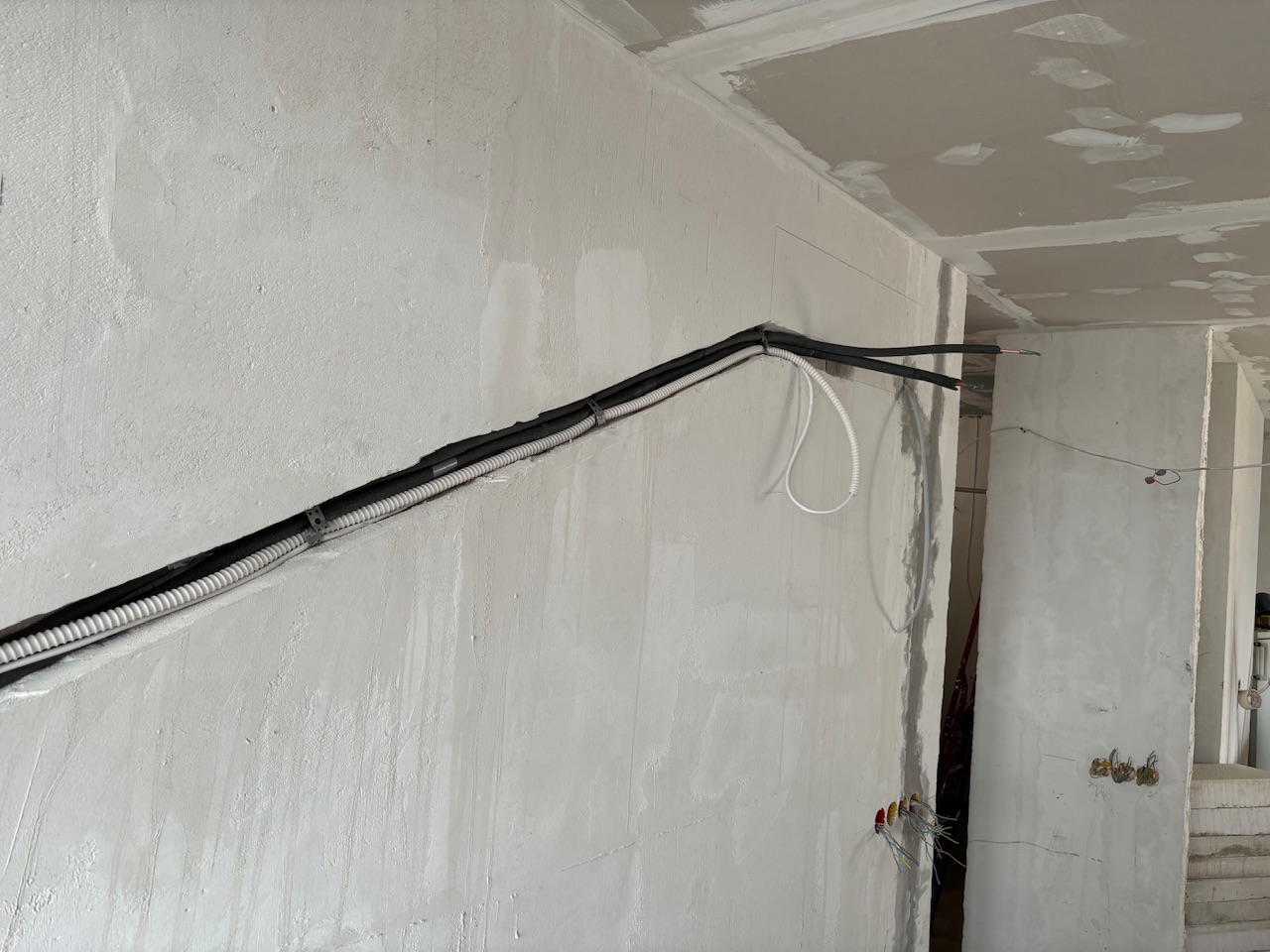

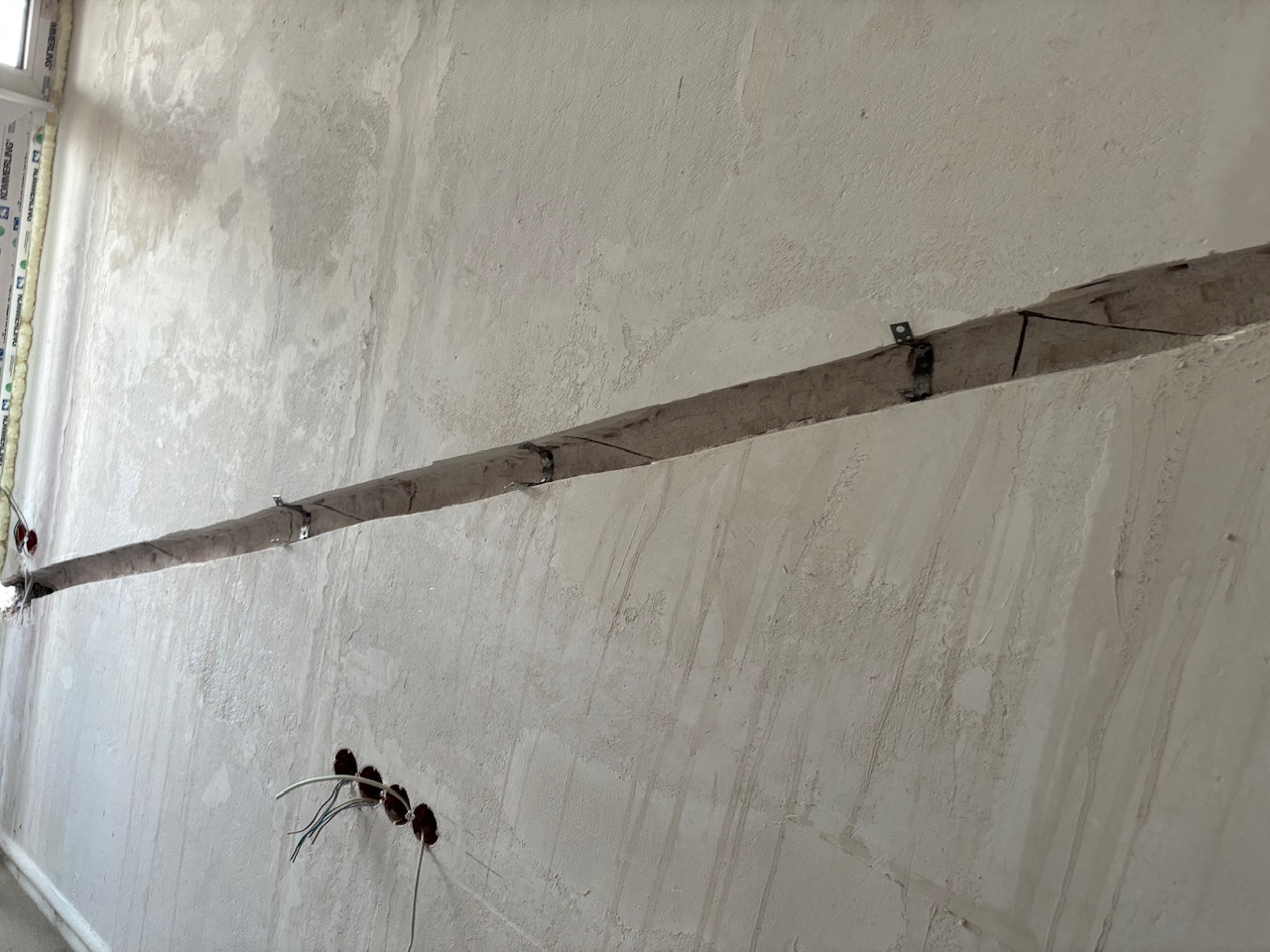

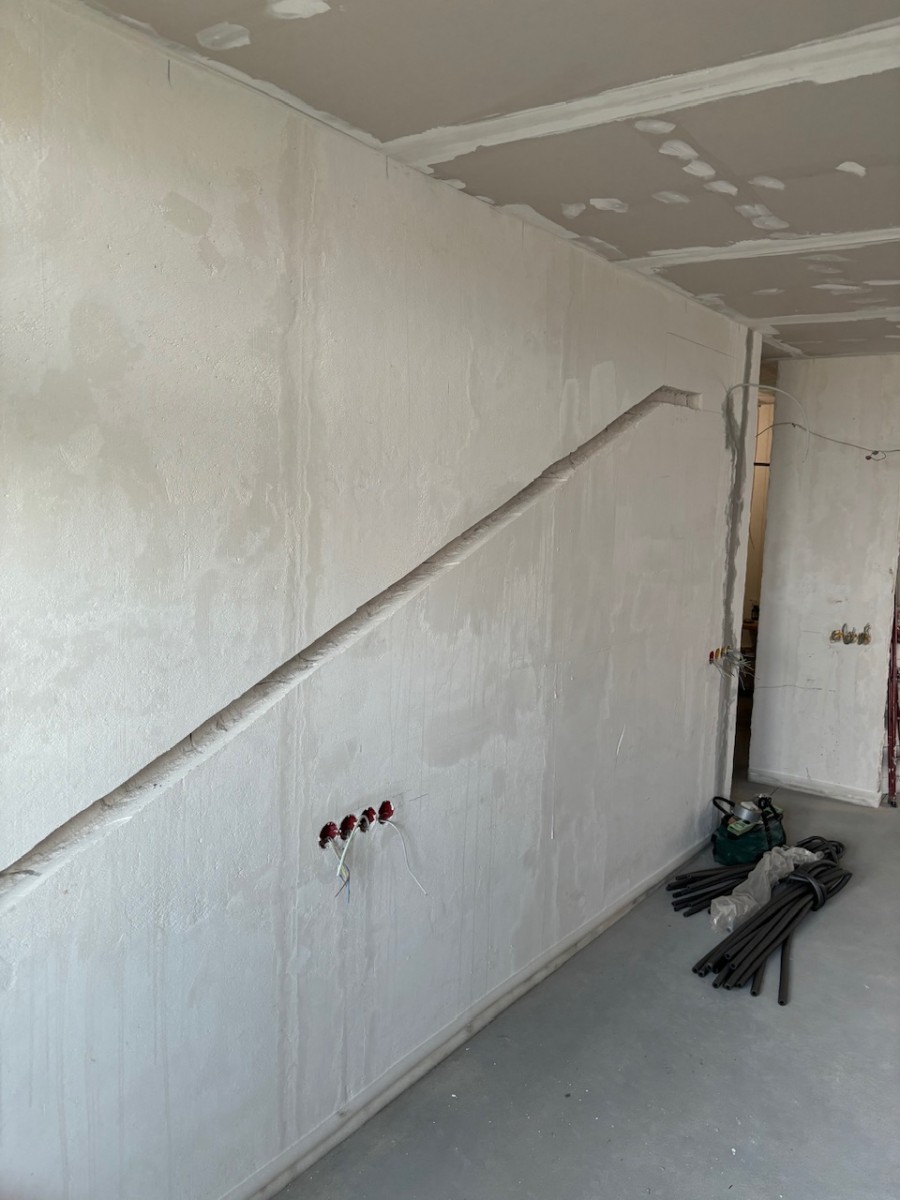

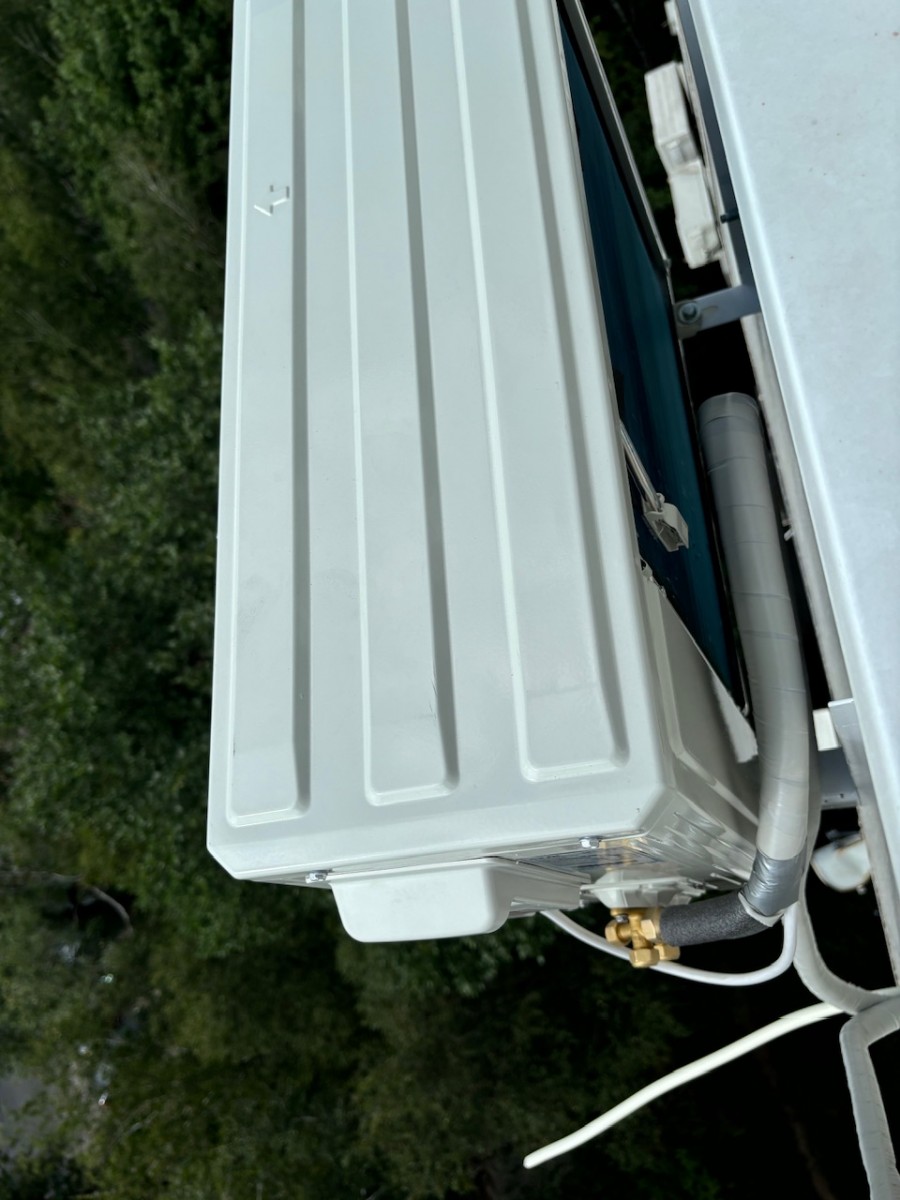

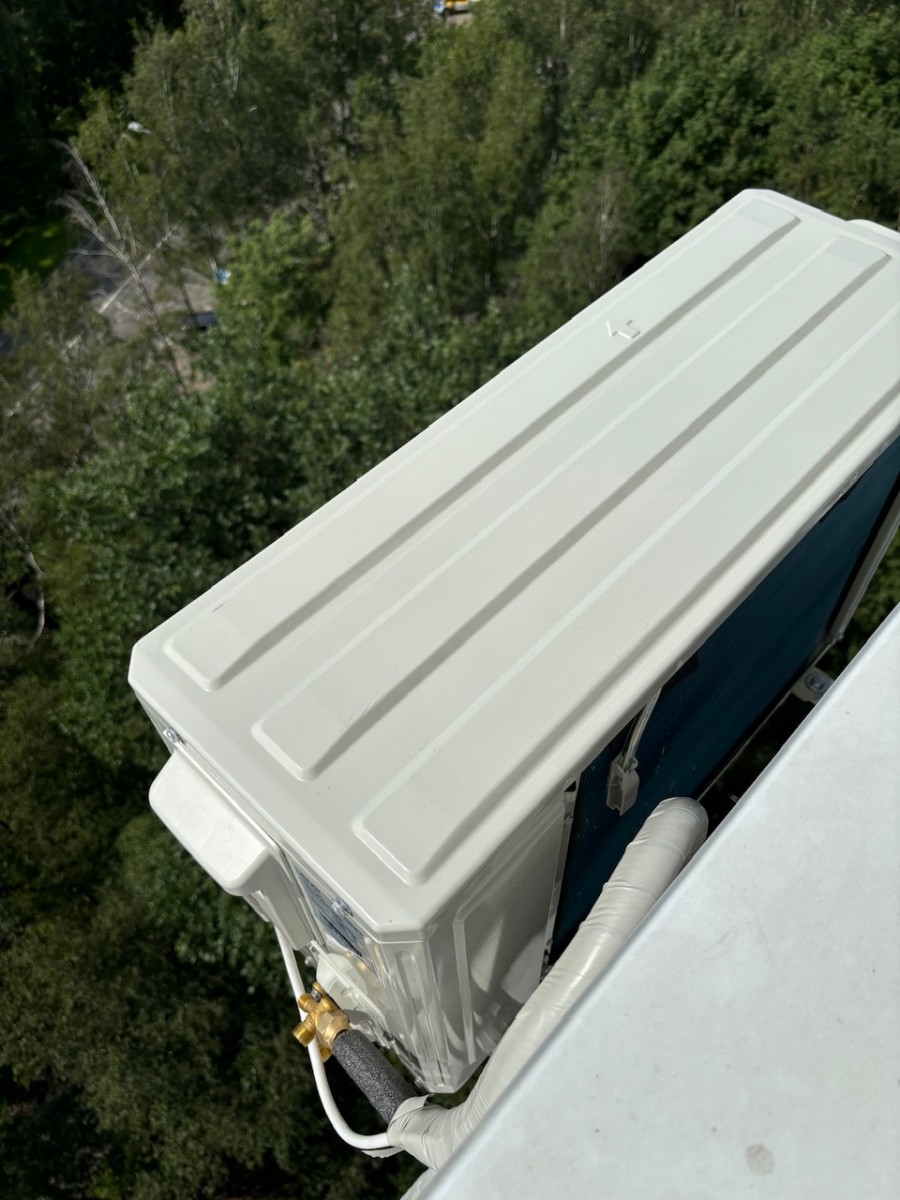

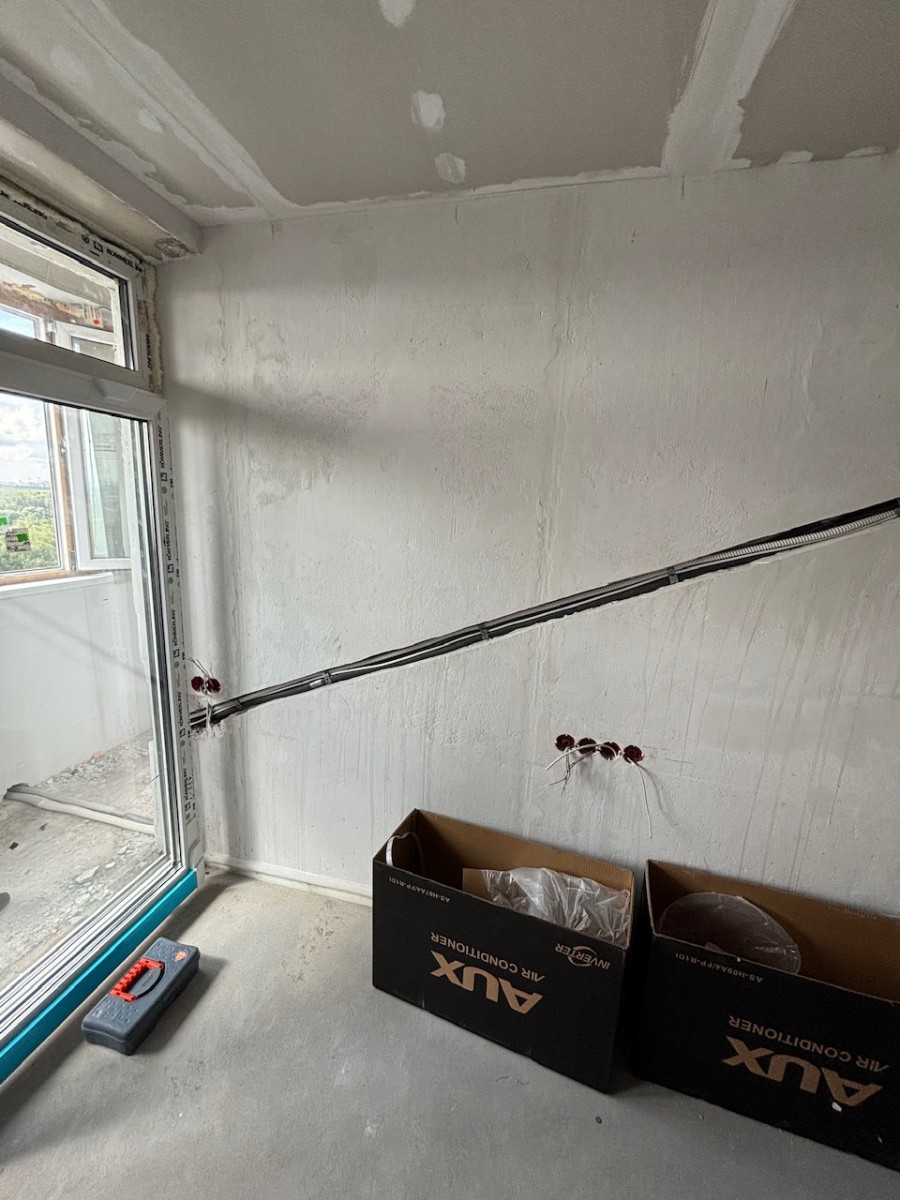

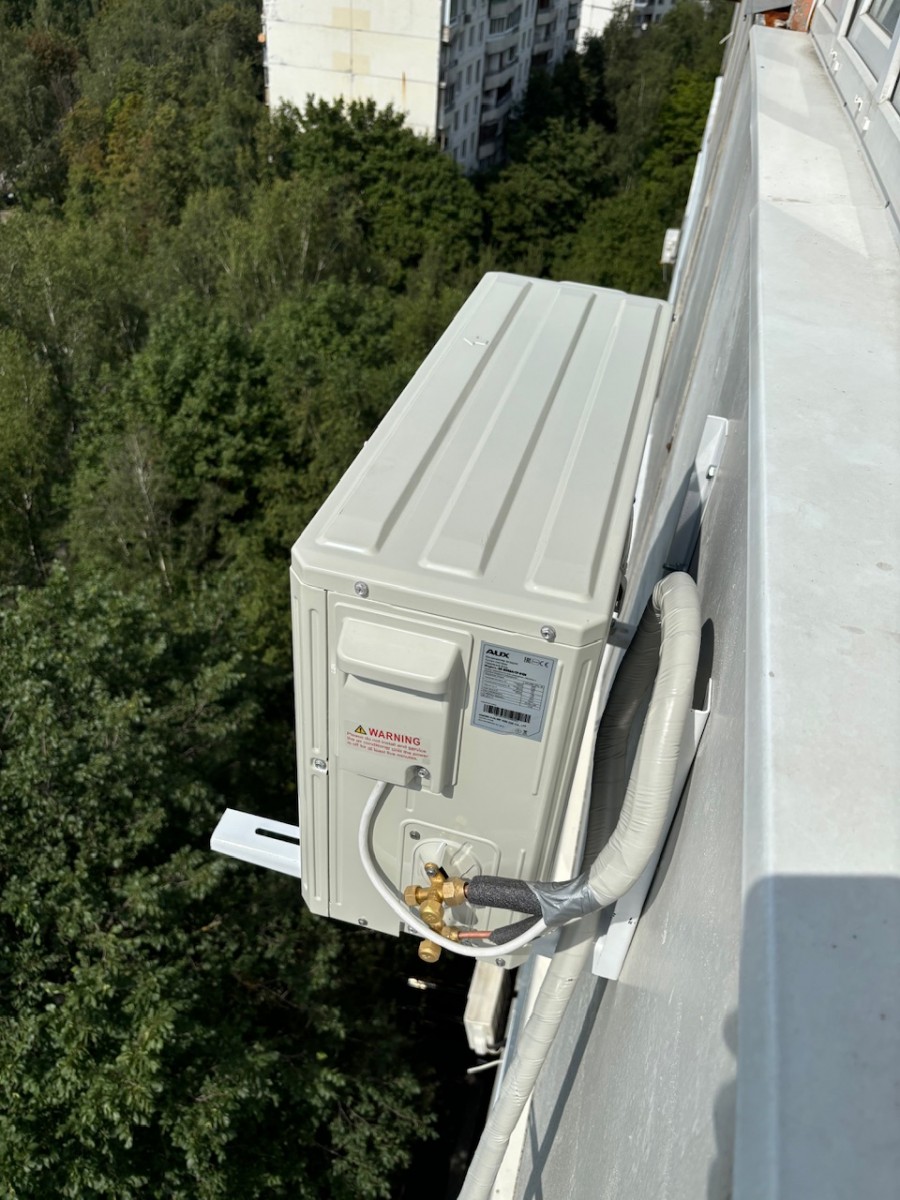

- Замер и согласование. Точки внутренних блоков — над зоной отдыха гостиной и у изголовья спальни с отводом потока от спальных мест; трассы — скрыто по гипсолитовым перегородкам и открыто в коробах до внешней стены; наружные блоки — под окнами обеих комнат, дренаж — с уклоном на улицу.

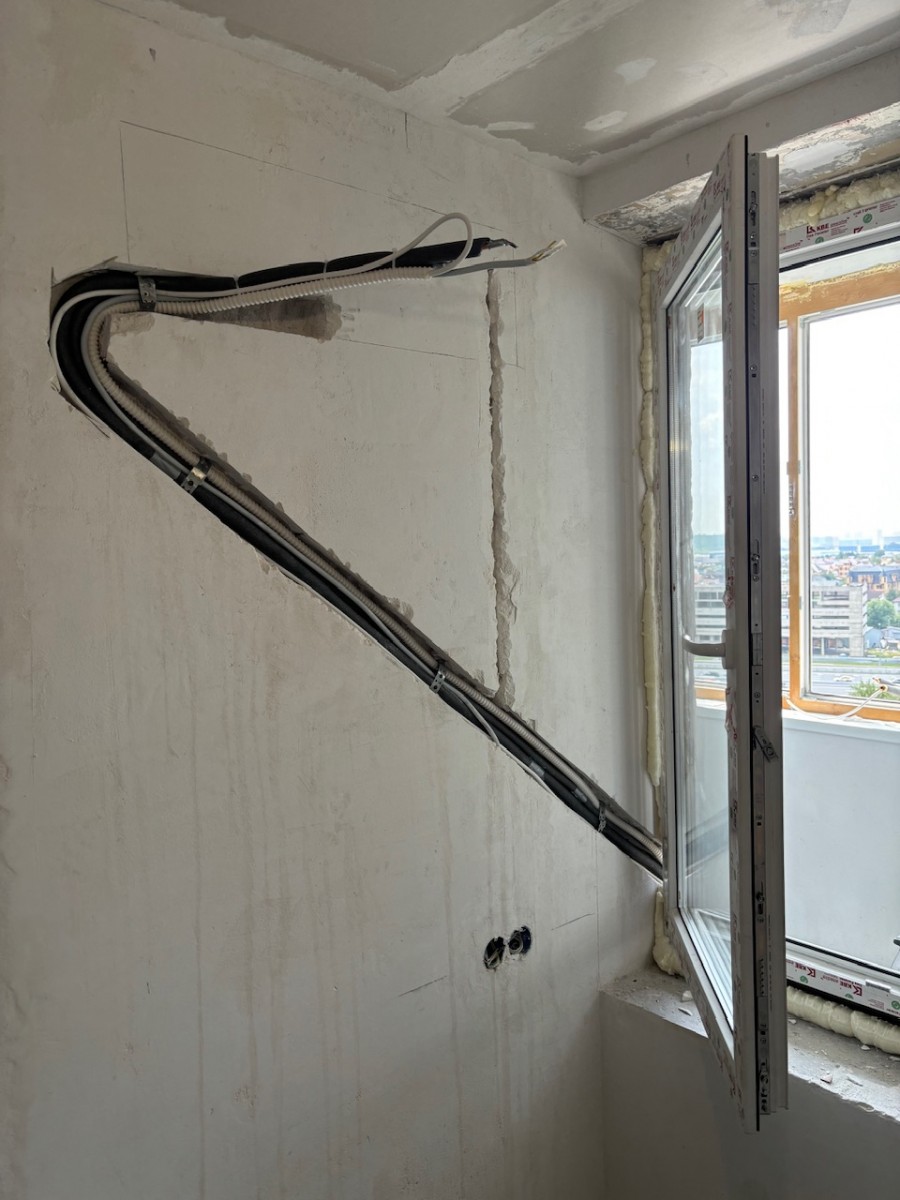

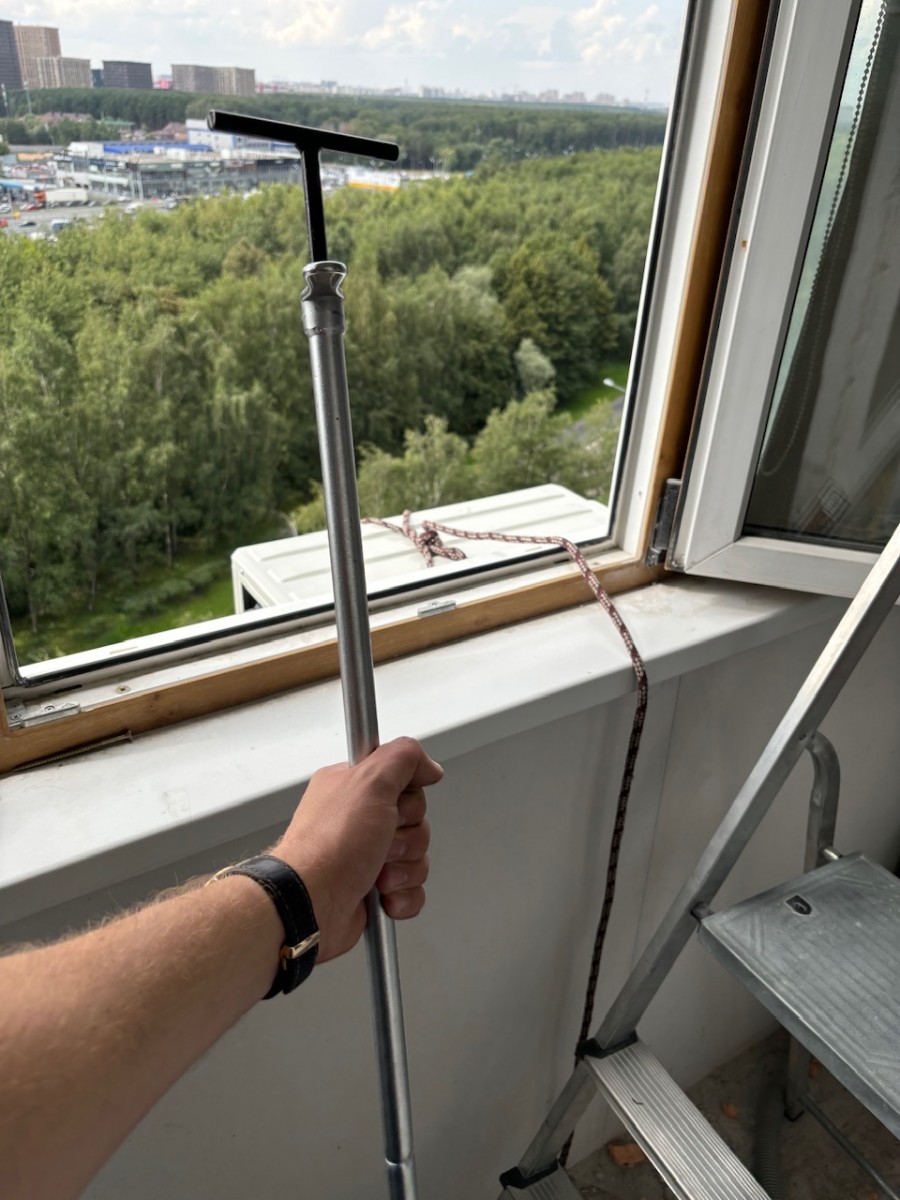

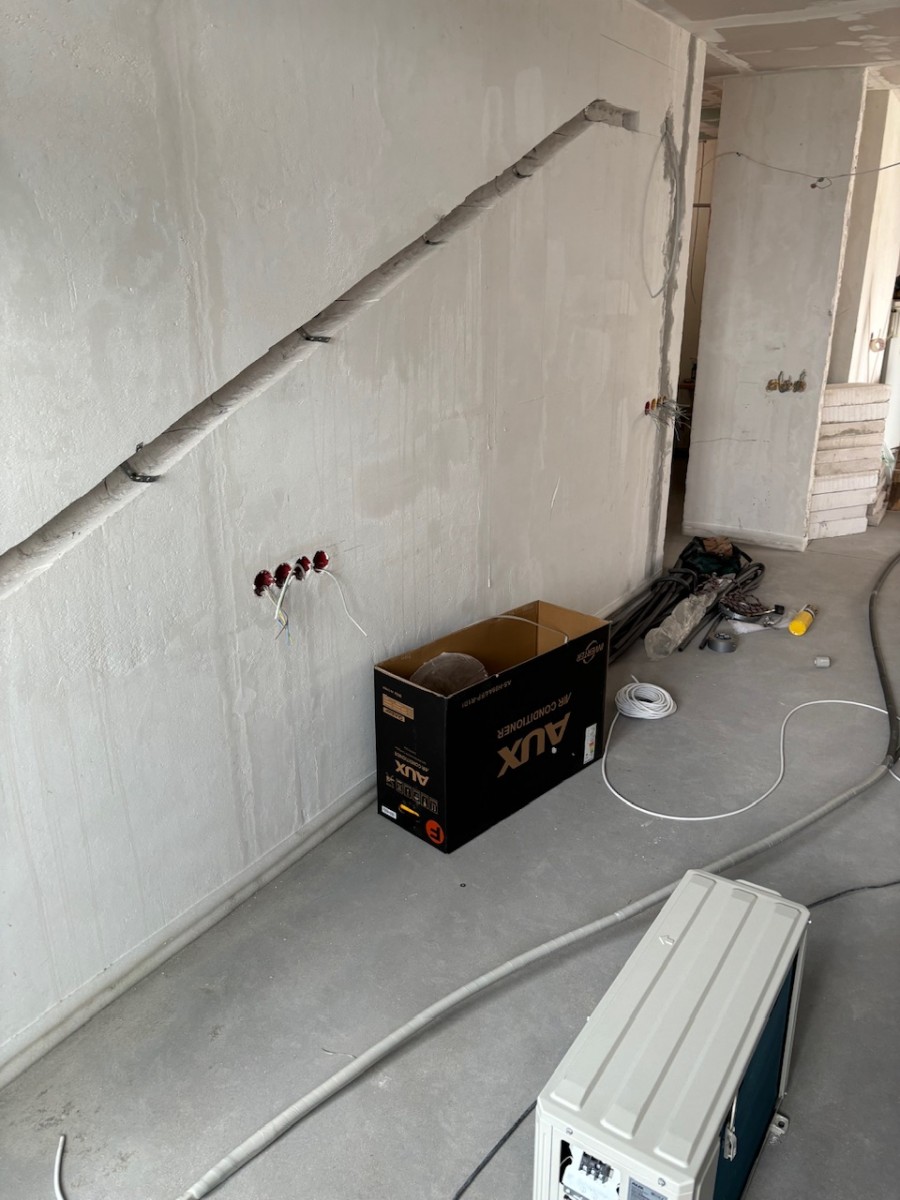

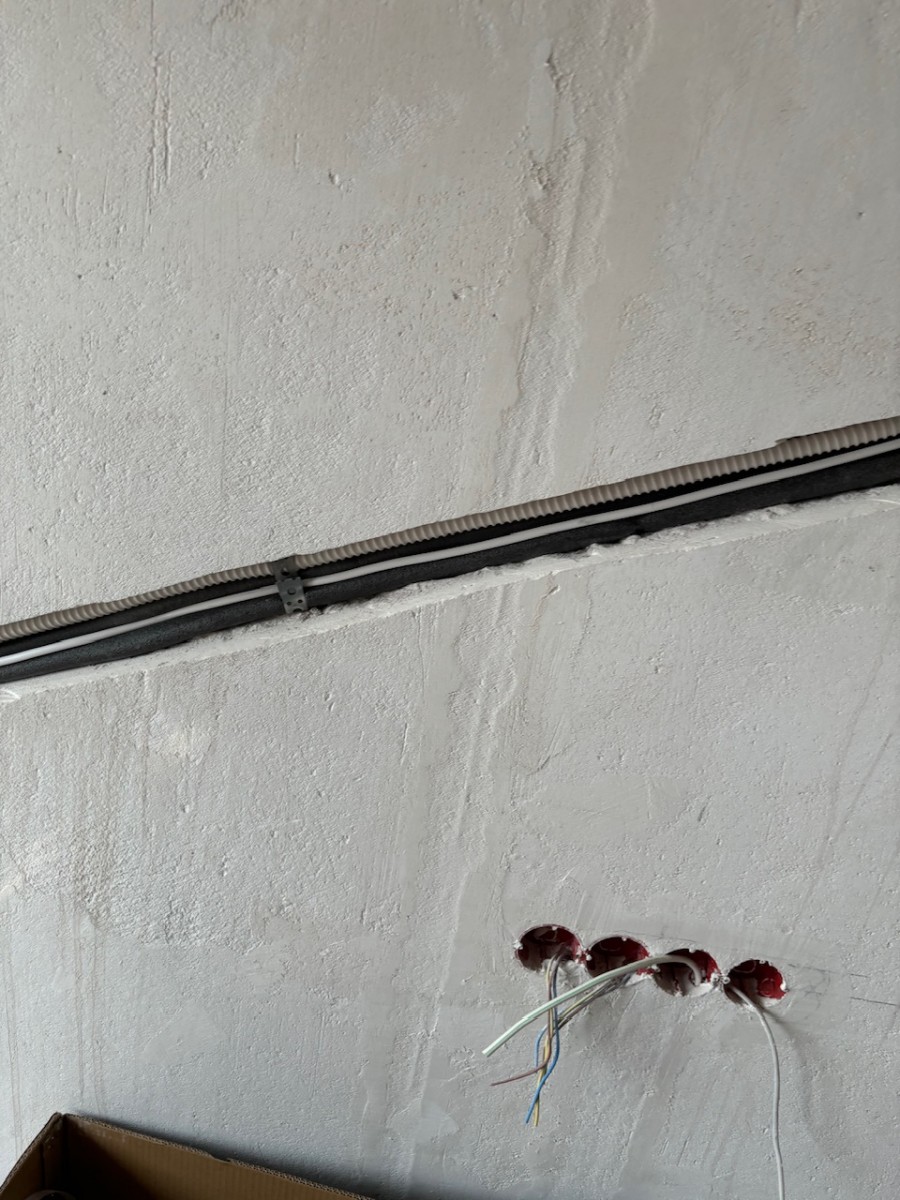

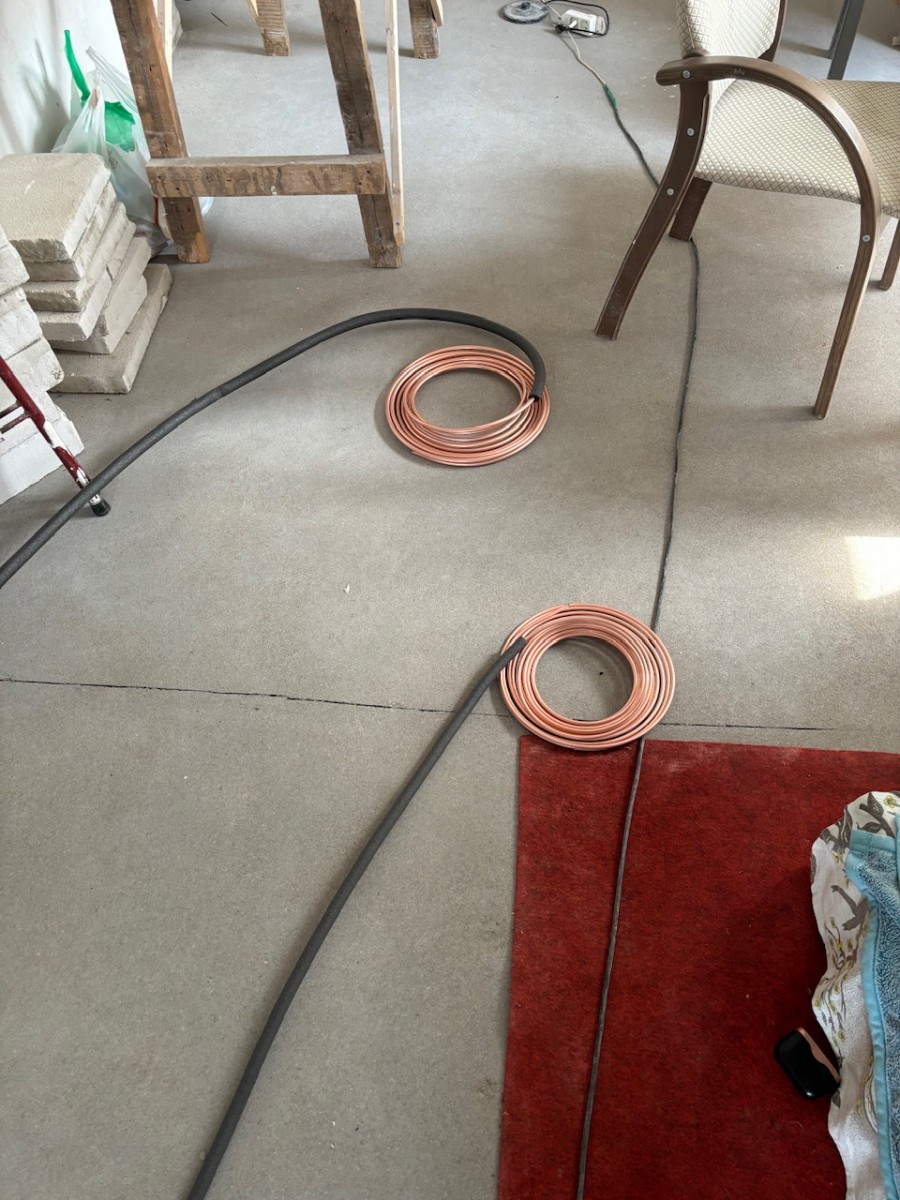

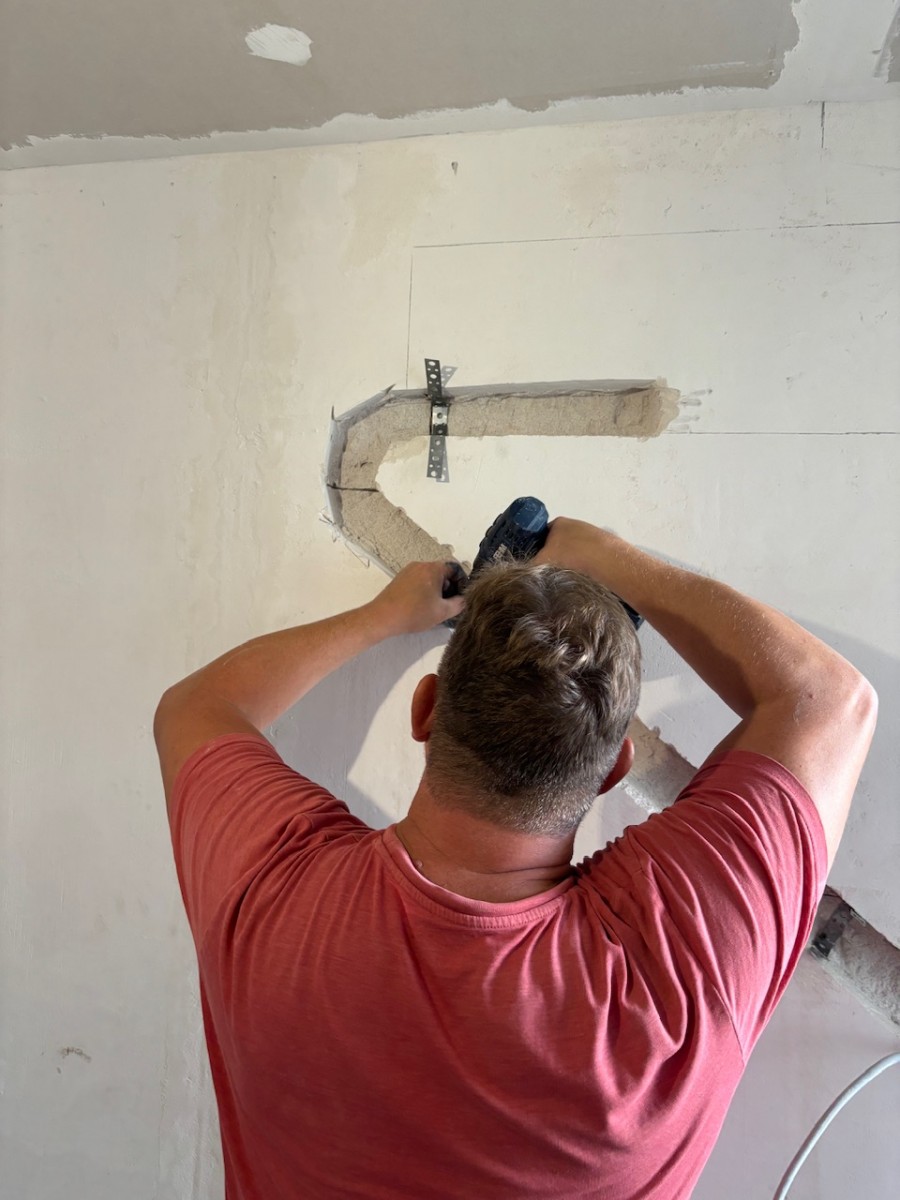

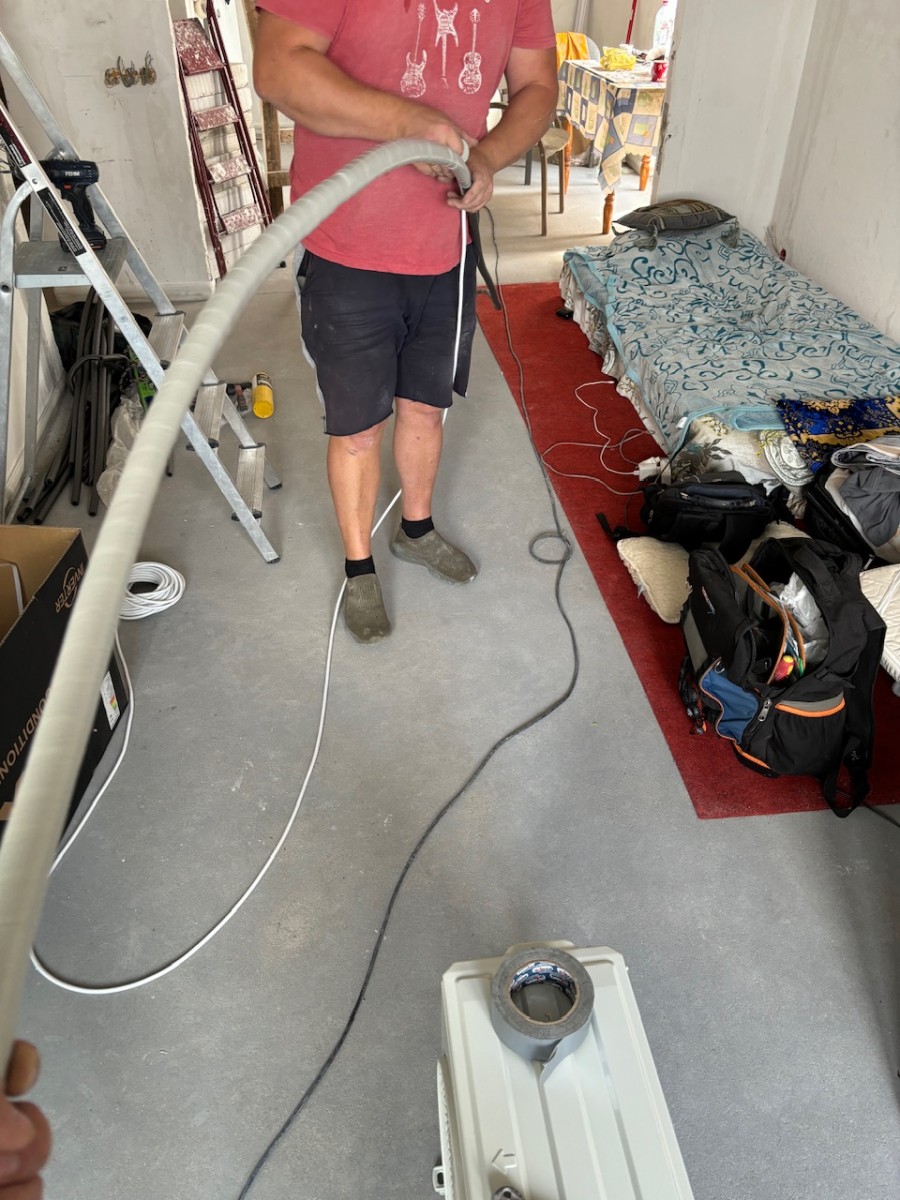

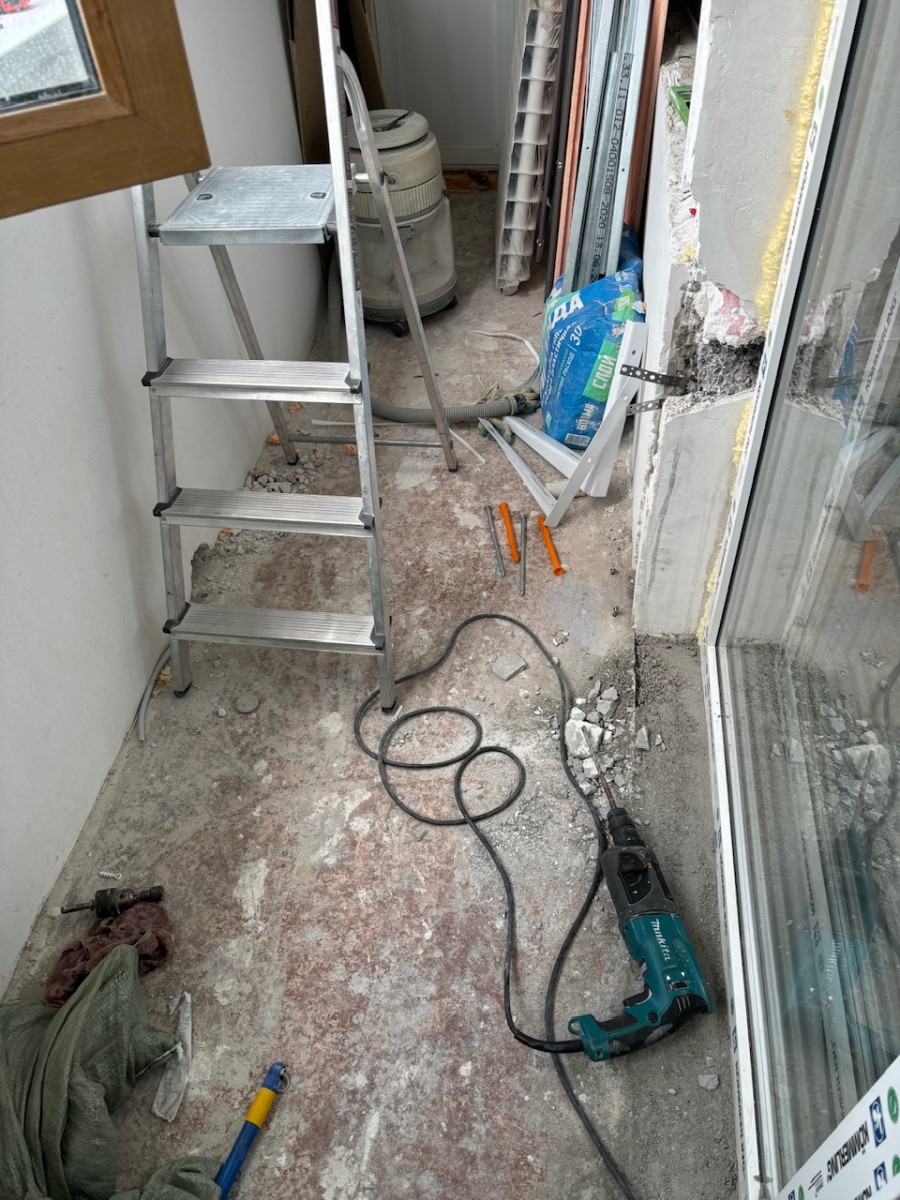

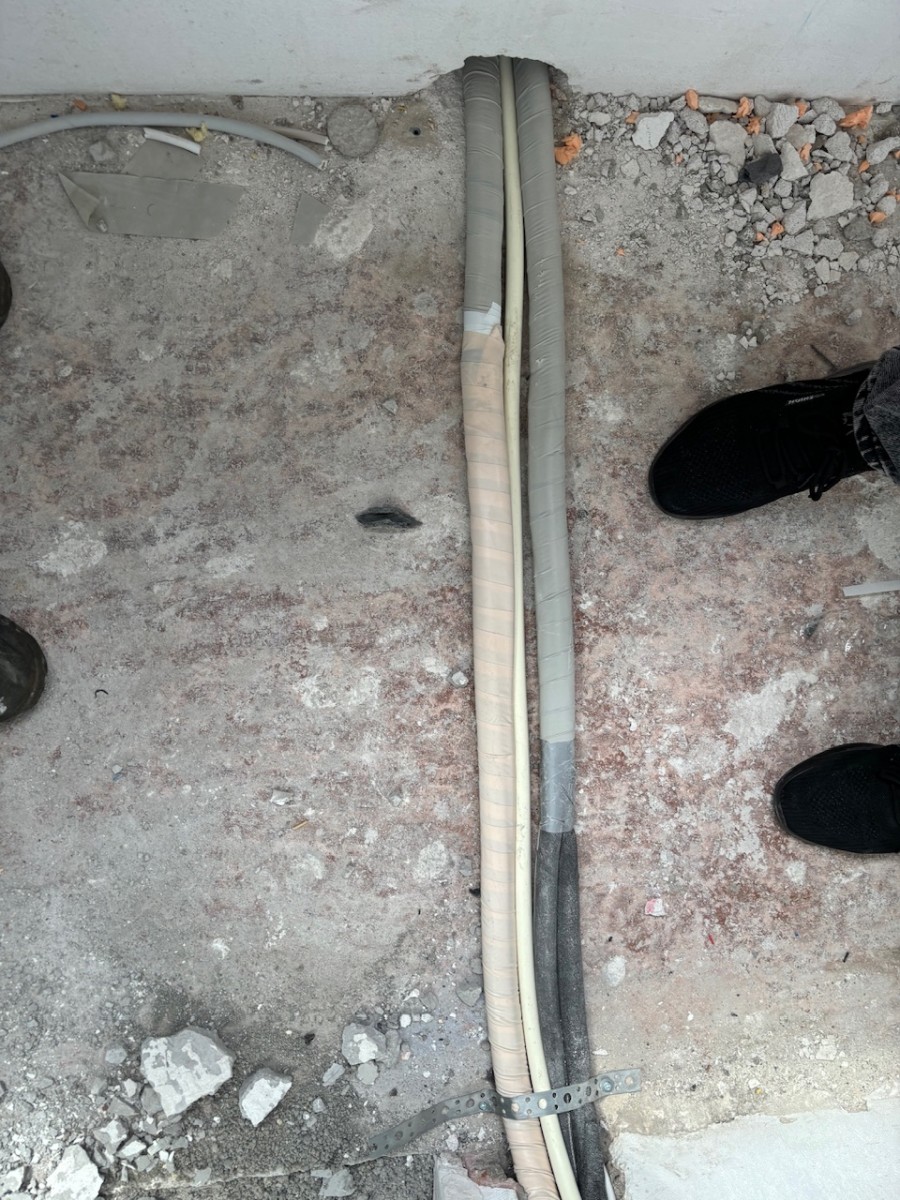

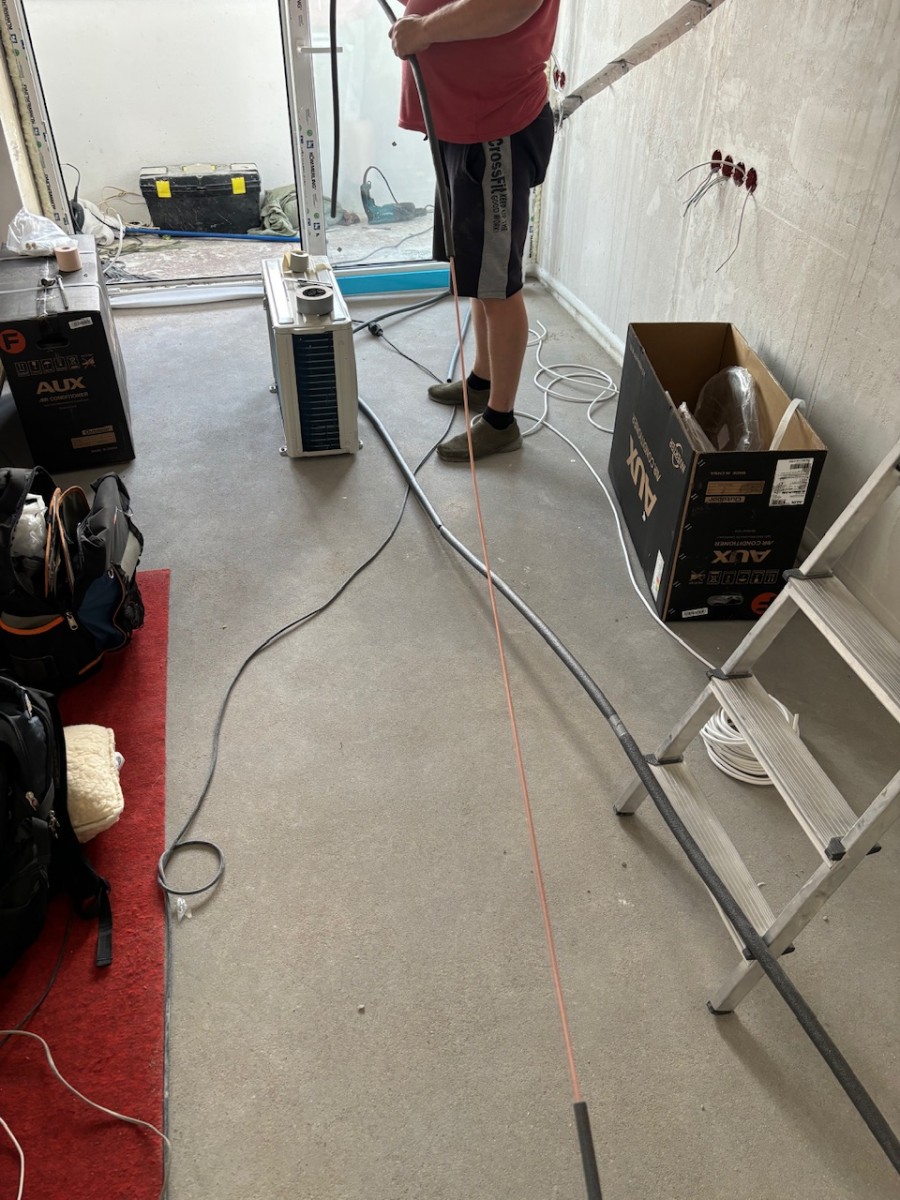

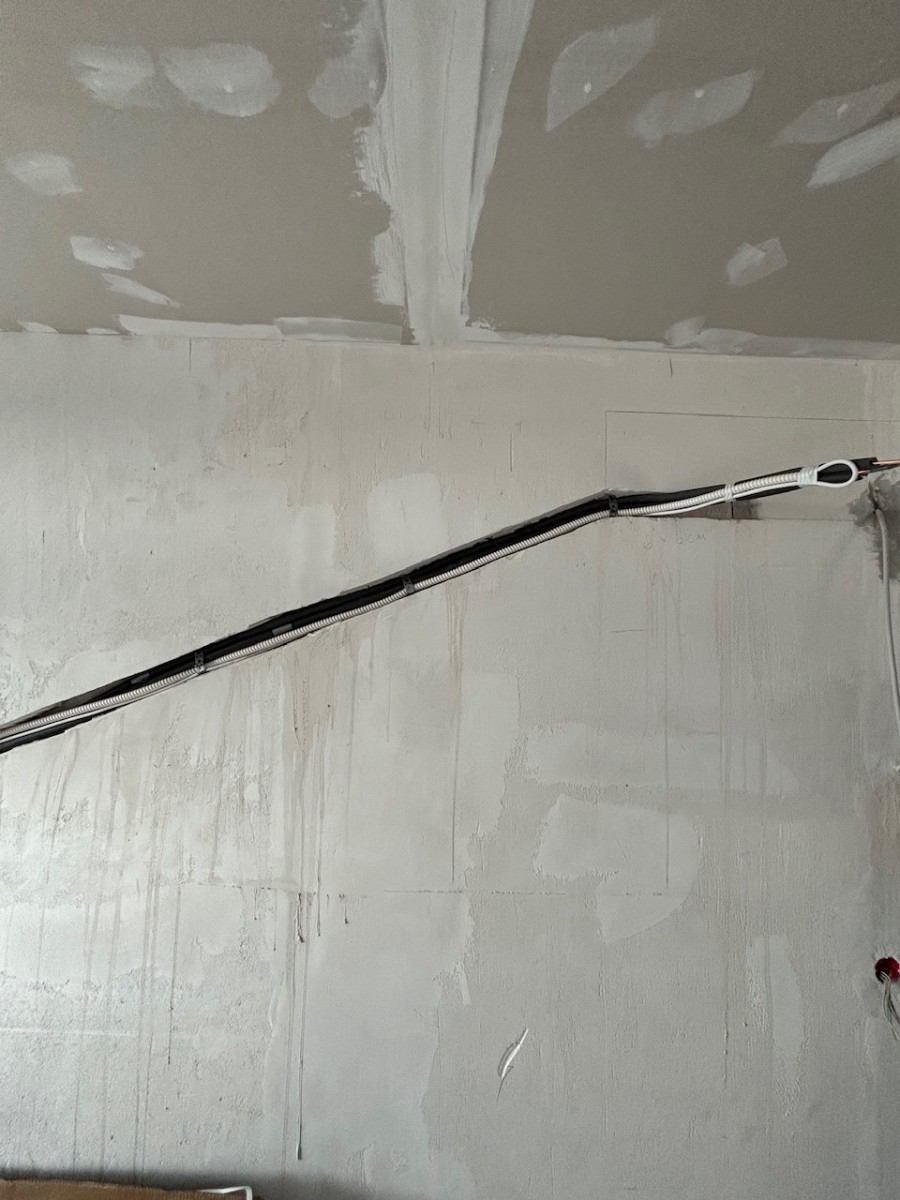

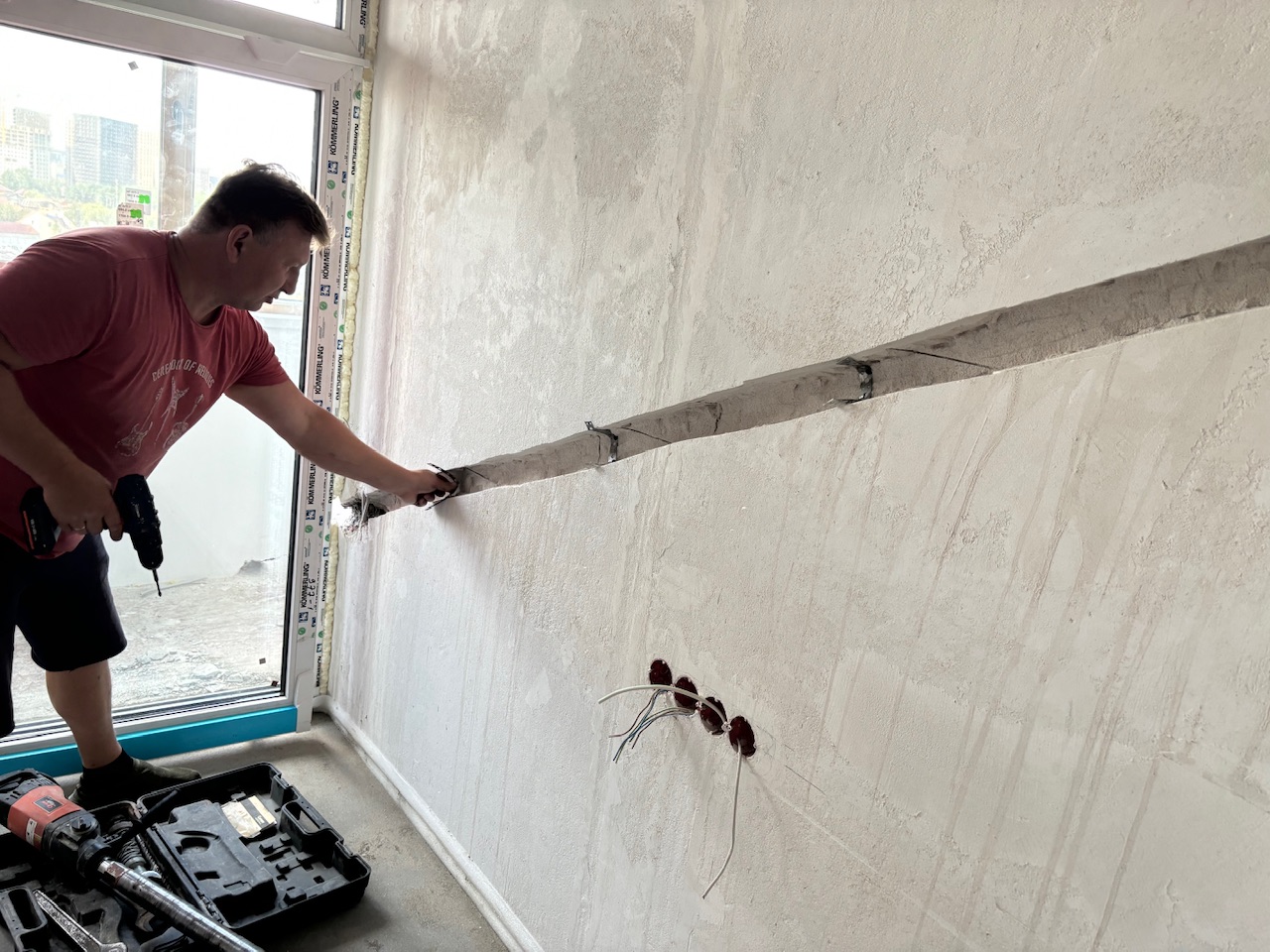

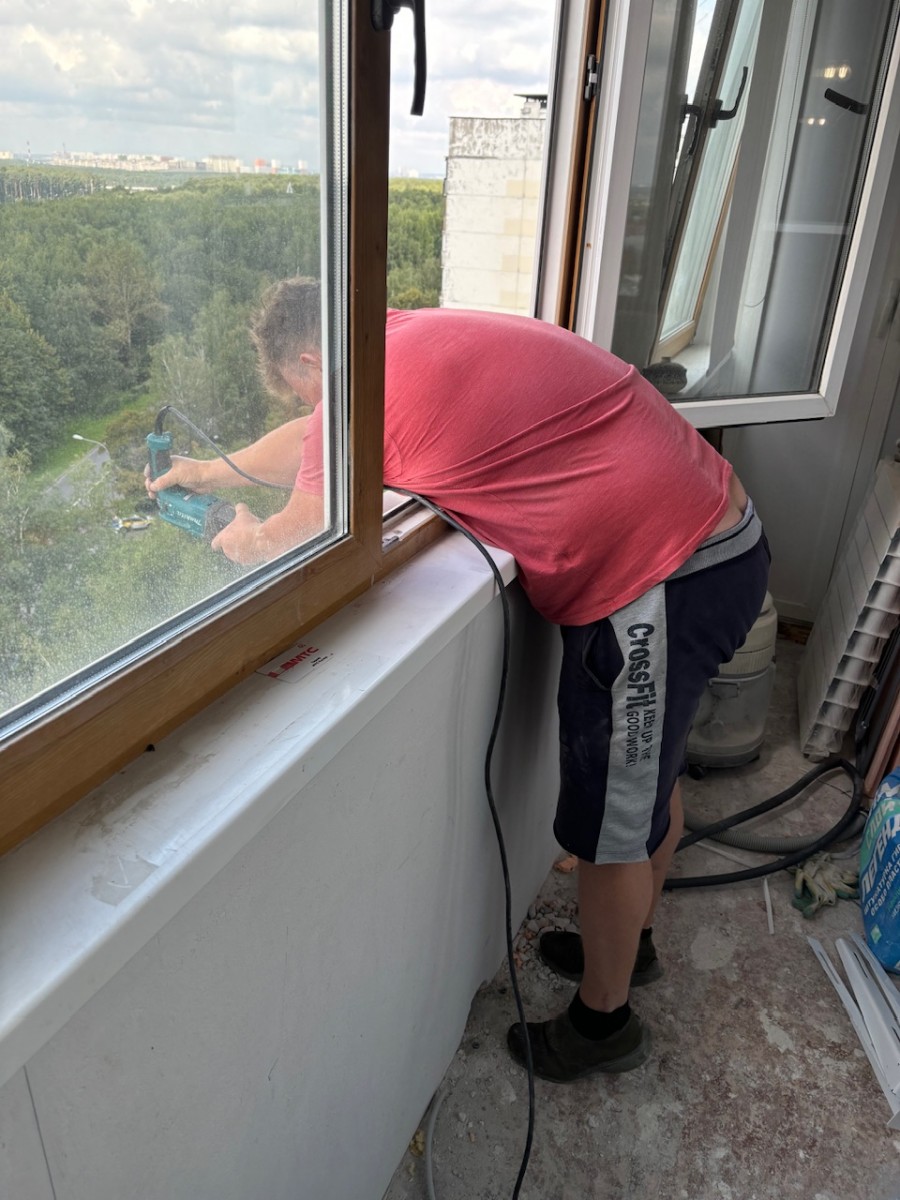

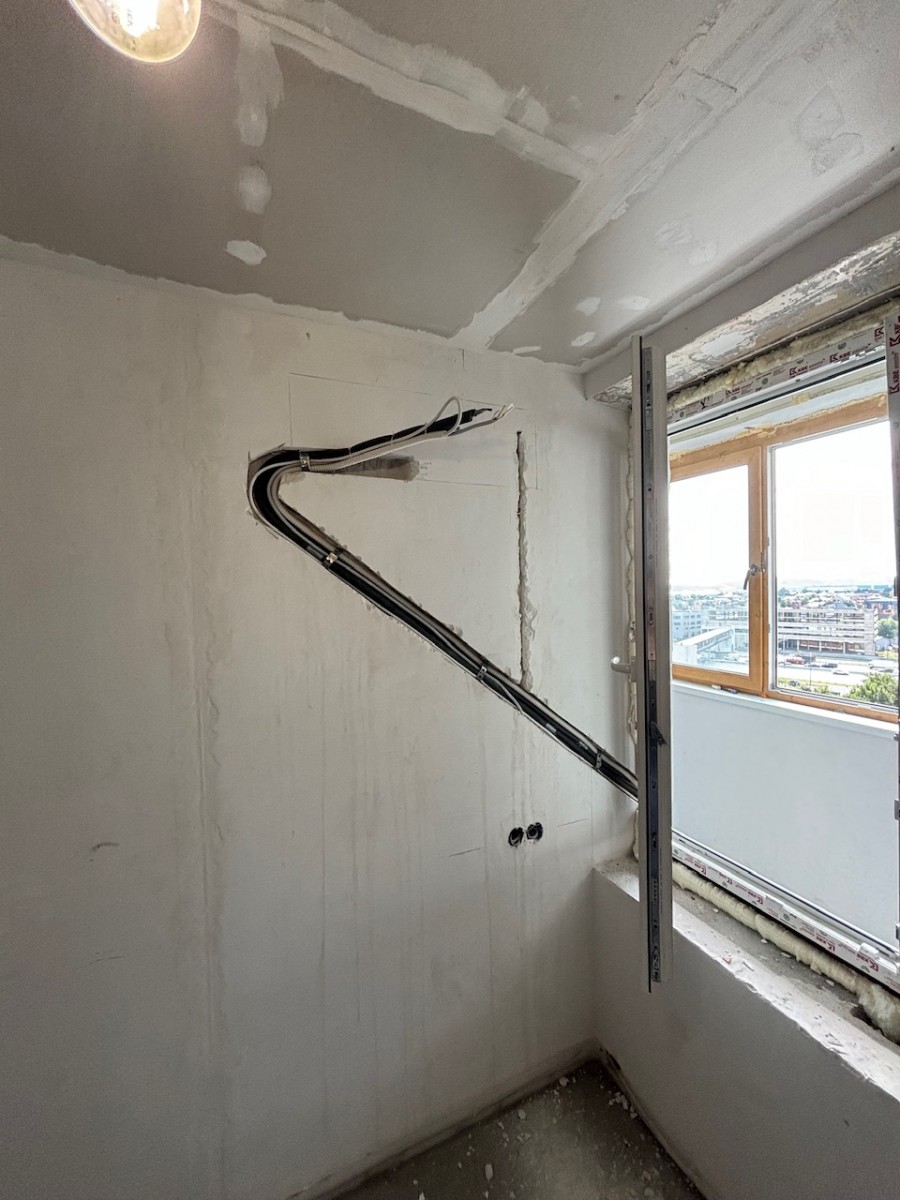

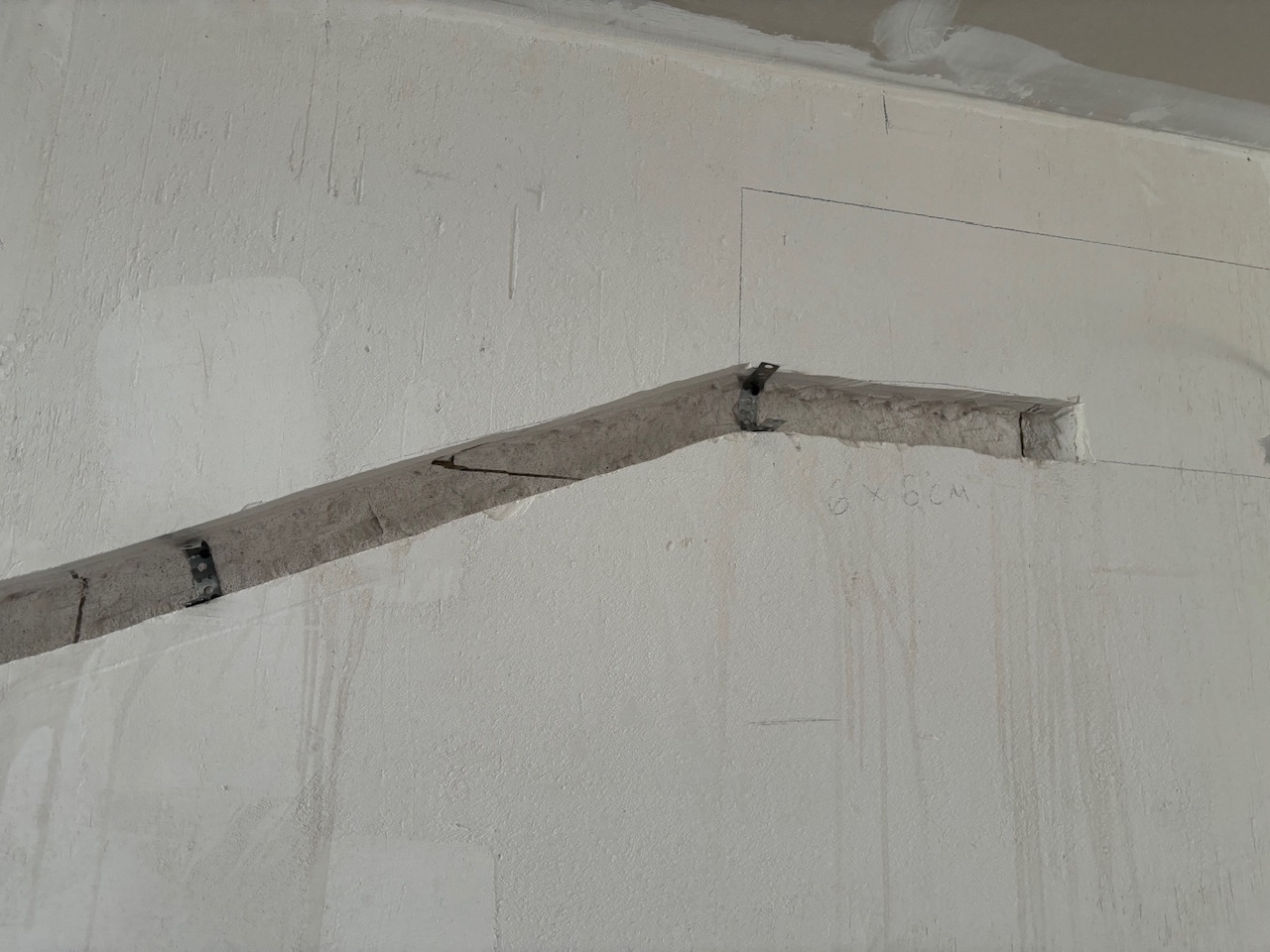

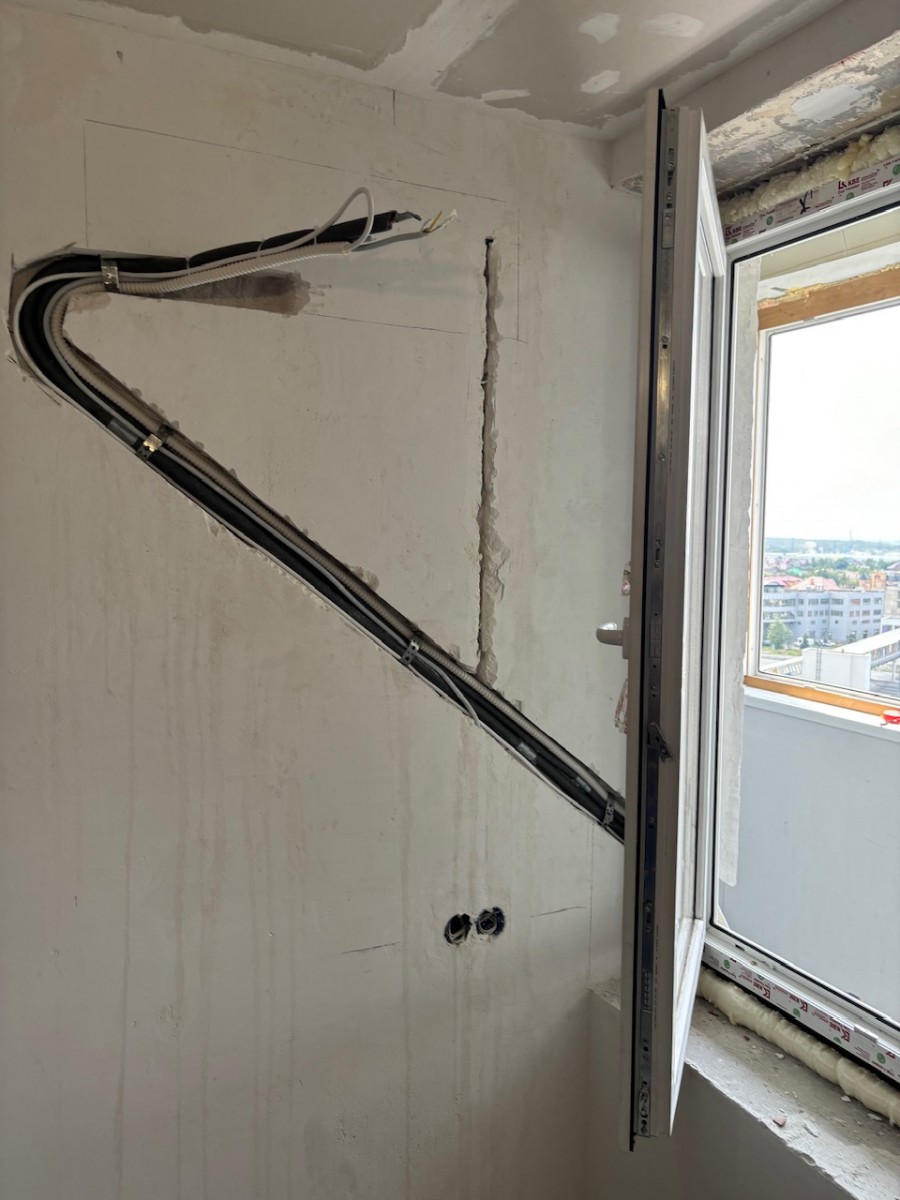

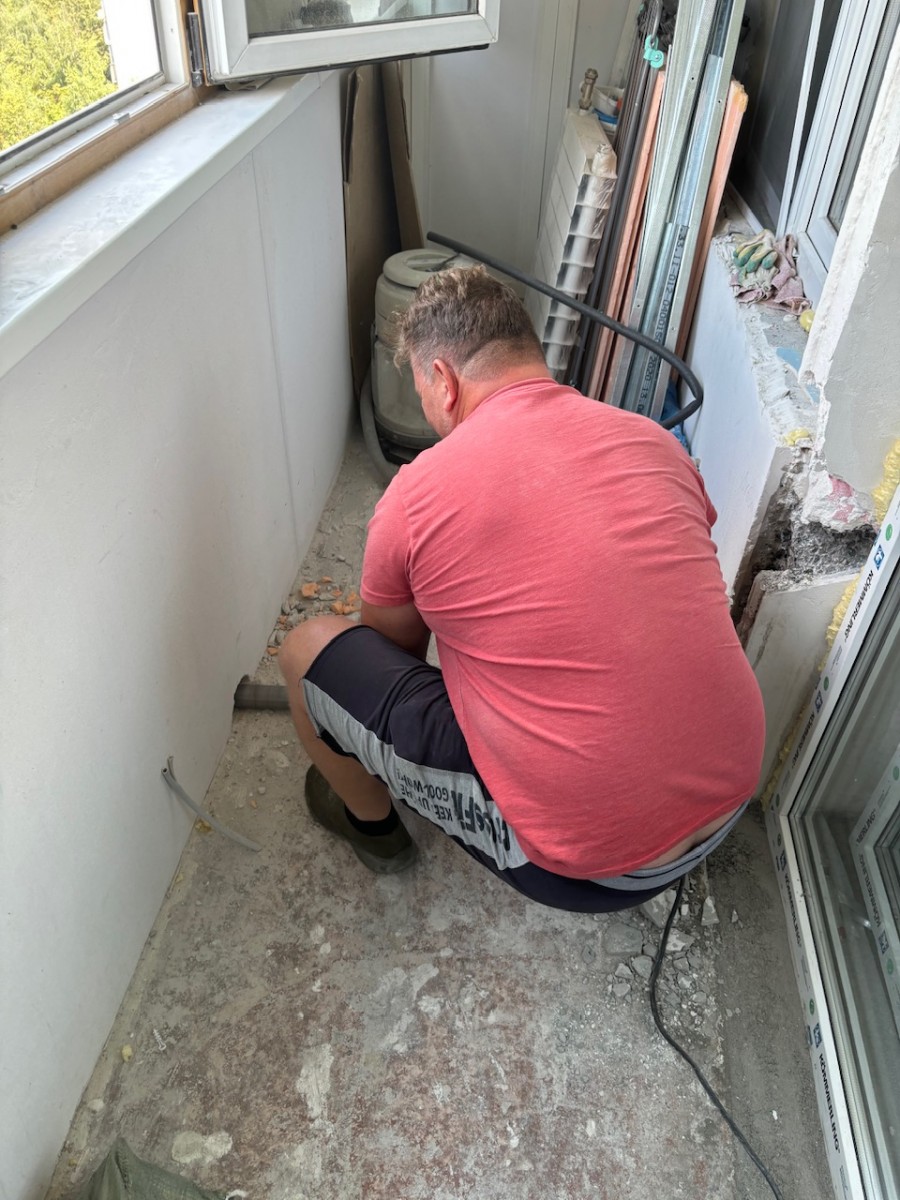

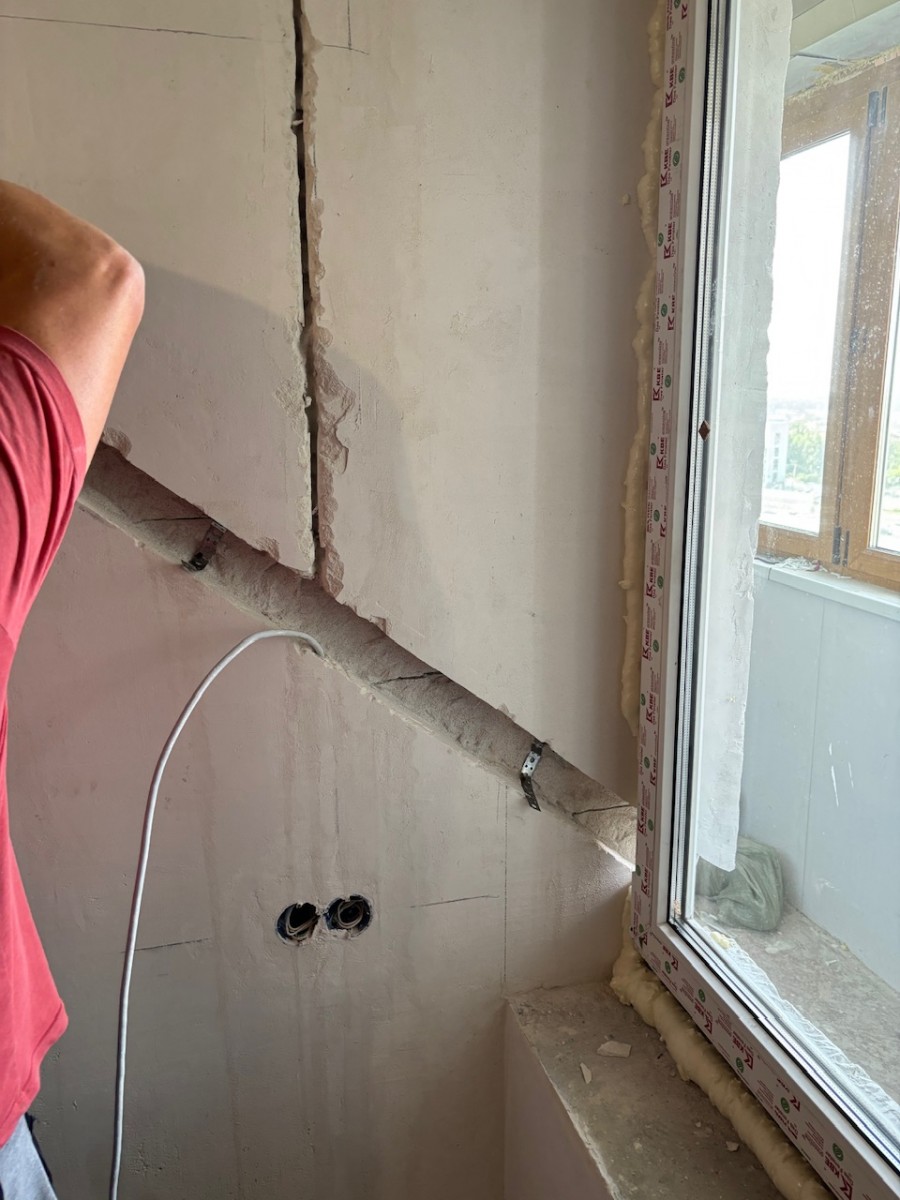

- Отверстия и трассы. Отверстия во внешней стене — алмазной коронкой с пылесбором (ремонт идёт, пыль недопустима); магистрали — цельные участки, отрезанные труборезом и развальцованные профессиональным инструментом; изгибы — на трубогибе, без заломов. Концы магистралей заглушены и обмотаны до второго этапа.

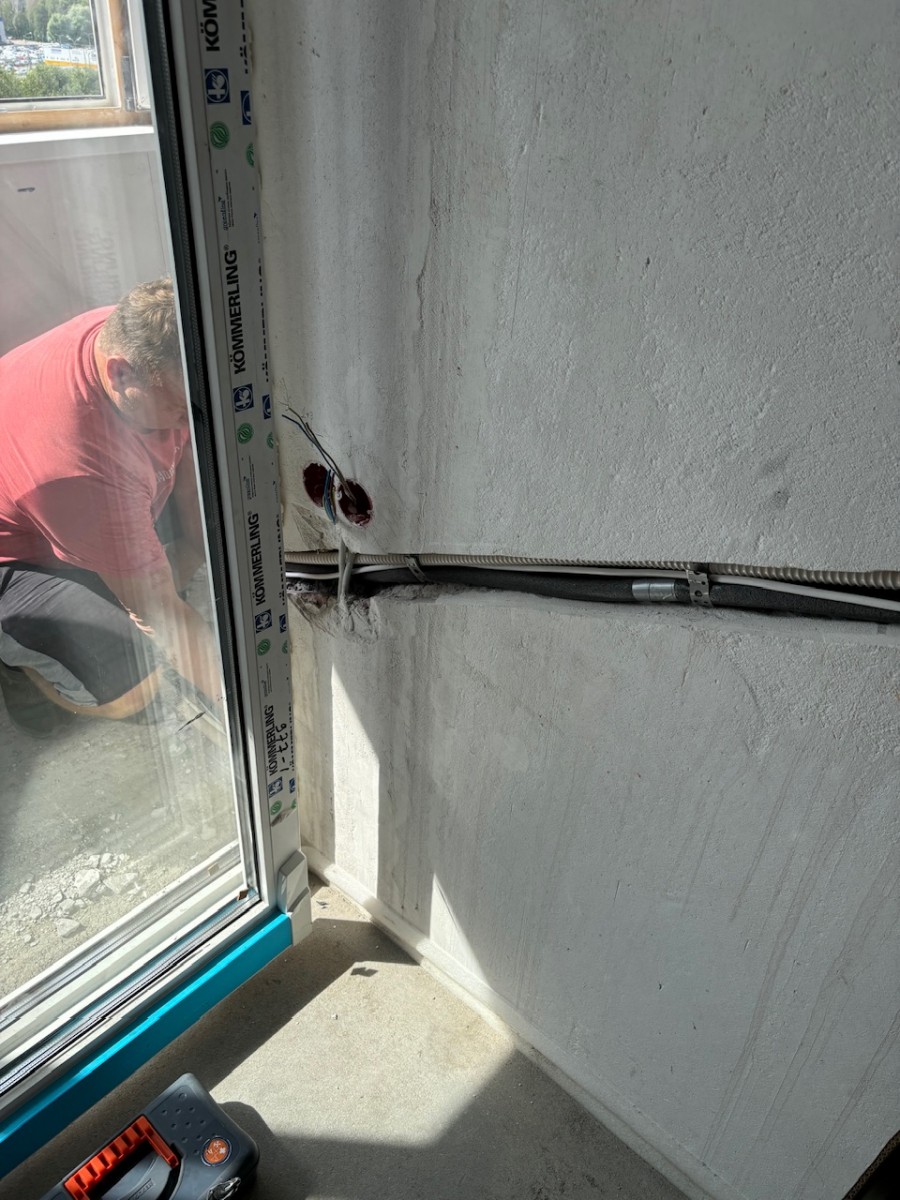

- Электрика. Для обеих систем — отдельные линии от квартирного щитка с автоматами 16 А; поскольку у AUX питание подключается на внутренний блок, кабели заведены к точкам блоков с запасом, межблочные кабели 4×1,5 проложены вдоль трасс.

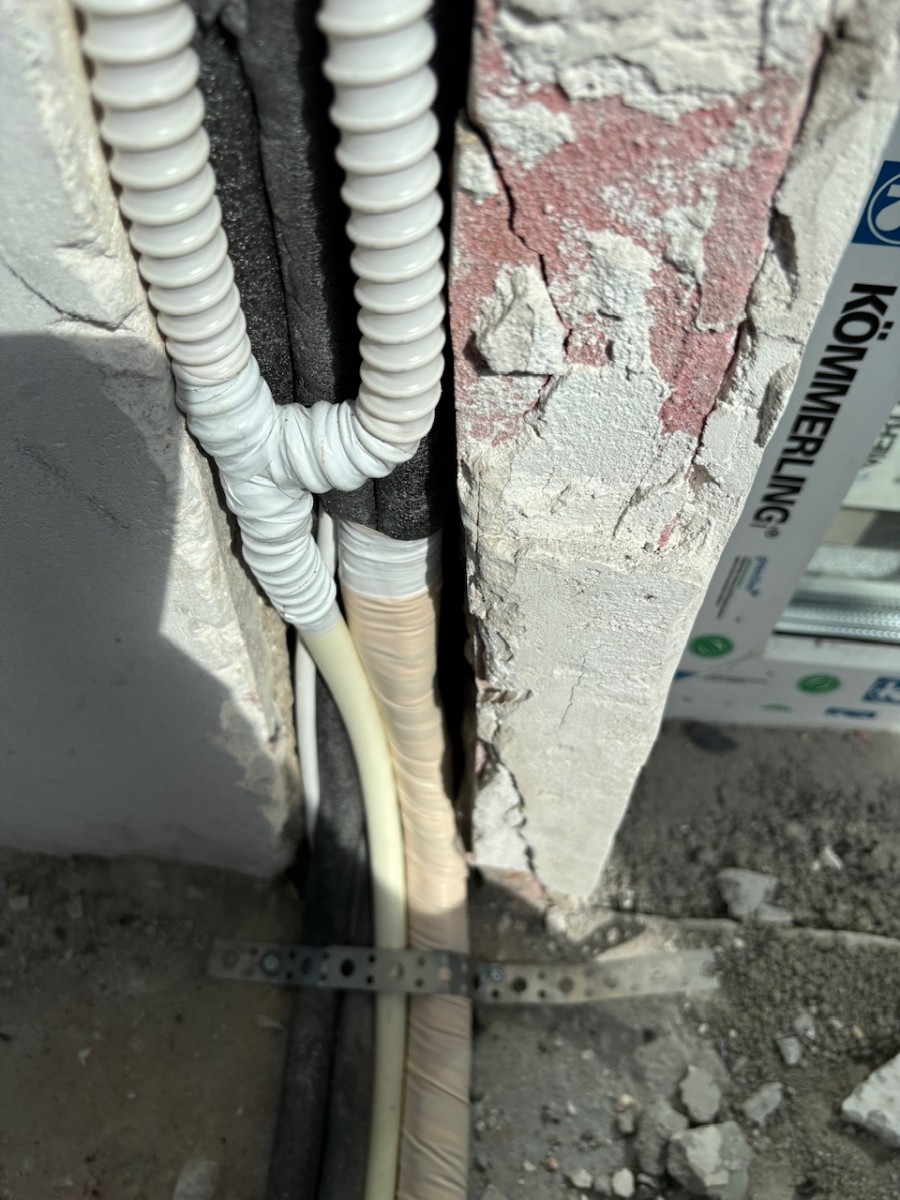

- Дренаж. Дренажные линии проложены с расчётным уклоном по всей длине, вывод — на улицу с уклоном от фасада; проверен проливом перед сдачей этапа.

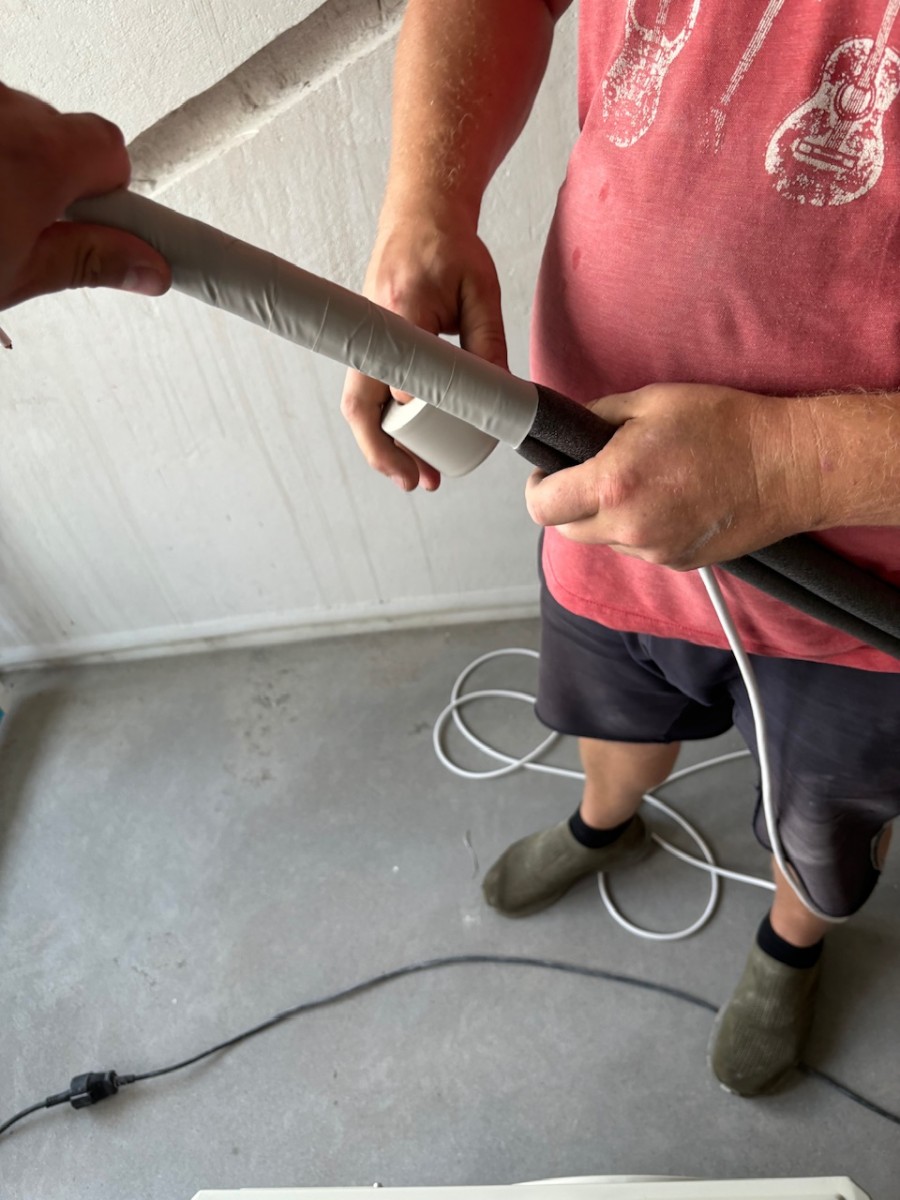

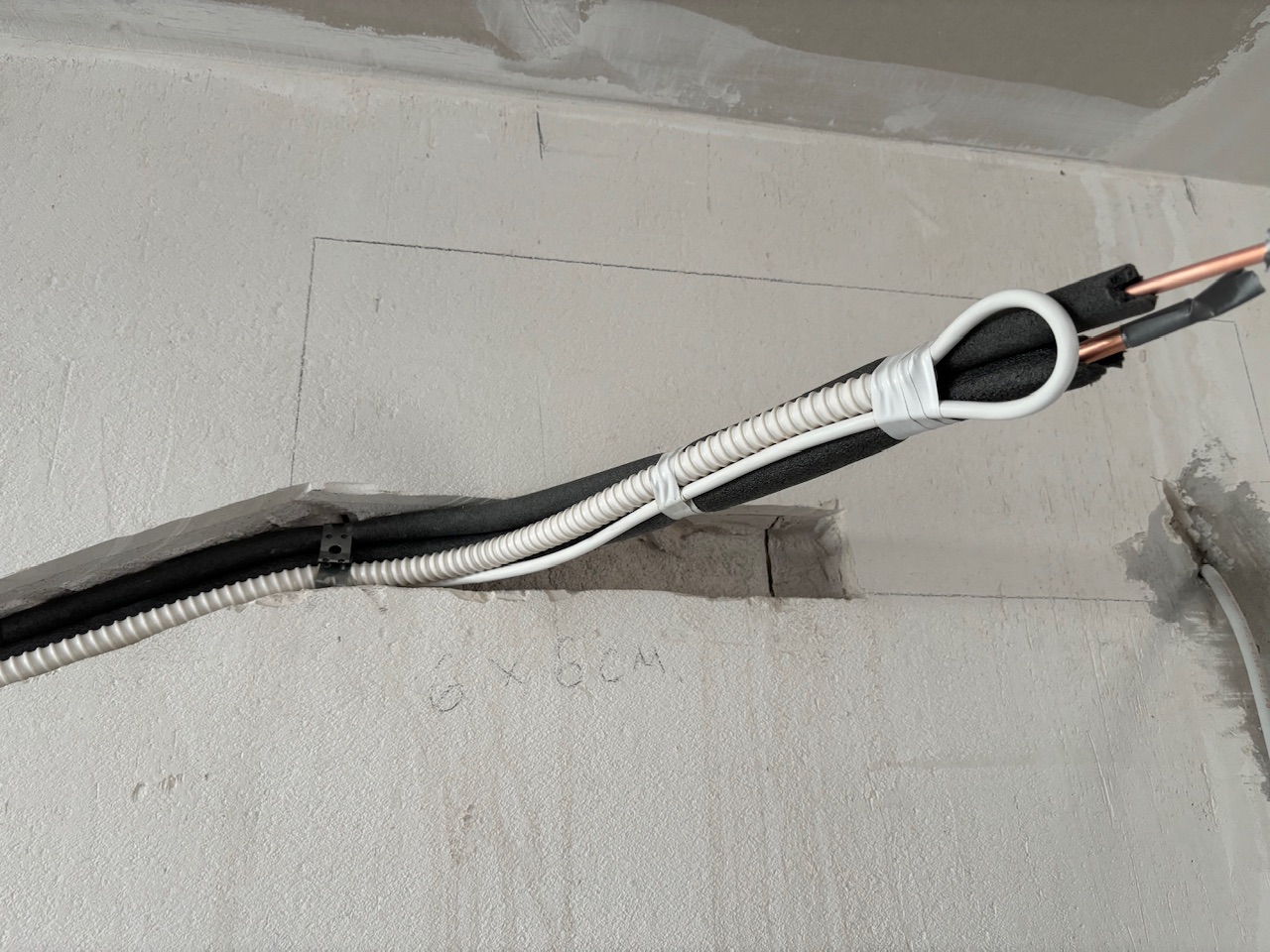

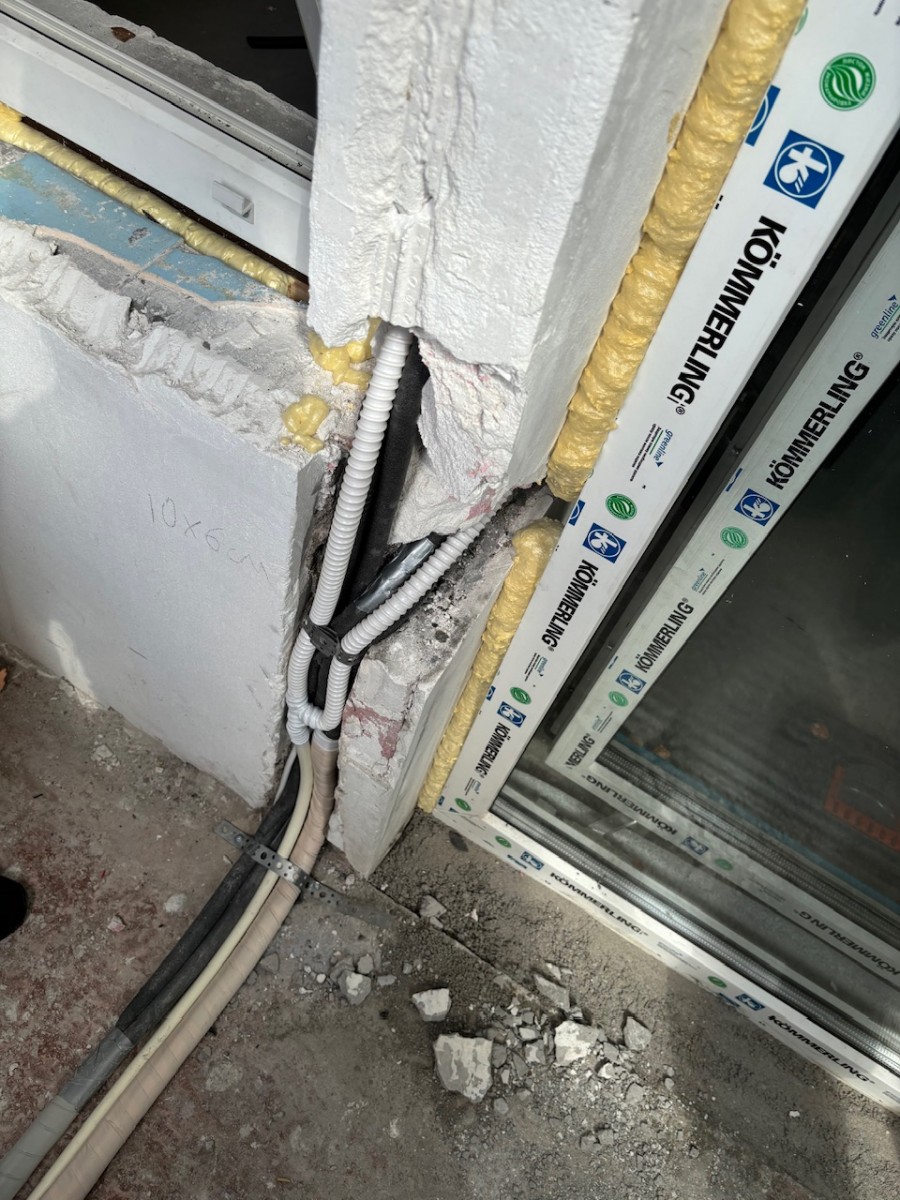

- Герметизация и защита. Отверстия запенены изнутри, проходки через стену закрыты, концы магистралей — под обмоткой с маркировкой систем (гостиная/спальня), чтобы на втором этапе ничего не перепутать.
- Сдача этапа. Фотофиксация трасс и точек, акт первого этапа: длина каждой трассы зафиксирована — по ней на втором этапе рассчитается дозаправка R410A сверх заводских 520 г.
Первый этап по двум системам занял около 4–5 часов. Второй этап запланирован после завершения отделки.



Почему AUX Prime — разумный выбор для пары «гостиная + спальня»
- 2,6 кВт на обе комнаты — стандартные спальни и гостиные до 25 м² охлаждаются без переплаты за «двенадцатки»;
- диапазон 130–270 В — главный козырь для панелей 1976 года: просадки вечерних пиков не «выбивают» плату и не убивают компрессор;
- 24 дБ на минимуме и «Антисквозняк» — для спальни, где спит человек: тихо и без холодного потока;
- инверторная экономия — две системы работают на удержании температуры в доли киловатта каждая;
- завод AUX — один из крупнейших в мире и живая сервисная сеть в России: запчасти доступны, серия массовая.
Стоимость услуг
| Услуга | Цена |
|---|---|
| Выезд на замер (МКАД) | бесплатно при заказе монтажа |
| Первый этап монтажа (трасса, электрика, дренаж — за одну систему) | от 5 000 ₽ |
| Дополнительный метр трассы | 1 200 ₽/м |
| Алмазное сверление отверстия в наружной стене | от 1 500 ₽ |
| Прокладка кабеля питания с автоматом (за линию) | от 2 500 ₽ |
| Второй этап: навеска блоков, вакуумирование, запуск (за систему) | от 4 000 ₽ |
| Дозаправка R410A сверх заводской нормы | 650 ₽ / 100 г |
| Обслуживание сплит-системы 2–7 кВт | 3 500 ₽ |
Пример по этому объекту: первый этап по двум системам — порядка 12 000–14 000 ₽ (трассы, отверстия, две линии электрики, дренаж), плюс материалы. Второй этап — после отделки: навеска двух блоков, вакуумирование, запуск — ещё порядка 8 000–10 000 ₽ за обе системы. Суммарно полный монтаж двух сплит-систем — порядка 20 000–24 000 ₽, но растянут по графику ремонта, что и делает эту схему удобной. Смета фиксируется на замере до начала работ.






Памятка заказчику при монтаже «в два этапа»
- согласуйте точки блоков до первого этапа. Трасса в стене не переносится «потом»: любое изменение позиции внутреннего блока после отделки — переделка;
- потребуйте акт первого этапа с длинами трасс: на втором этапе длина определяет дозаправку, и её расчёт должен опираться на цифры, а не на память;
- защитите концы магистралей. Открытая вальцовка во время ремонта набирает пыль — на втором этапе это чистка, продувка или замена участка;
- электрику делайте сразу, с автоматами. Добавить линию после того, как заштукатурено и выложена плитка, — отдельная трагедия;
- не позволяйте «подпольным монтажникам» тянуть трассы. Вальцовка и изгибы — специализация; ошибки первого этапа всплывают на втором, когда блок уже навешен и ремонт завершён.
