Монтаж кондиционера 2 этап General Climate GC/GU-S09HRIN1
Второй этап монтажа сплит-системы General Climate GC/GU-S09HRIN1
Второй этап монтажа — это финальная часть установки кондиционера, которая проводится после завершения чистовой отделки помещения. К этому моменту штробы с заложенными медными трубами, дренажным шлангом и межблочным кабелем уже зашпаклёваны, стены покрашены или оклеены обоями, а наружный блок установлен на фасаде. Мастер приезжает в чистую квартиру и завершает работу: навешивает внутренний блок, подключает его к законсервированной трассе, вакуумирует систему, выпускает фреон и проводит пусконаладку. Никакого сверления, штробления и пыли — только аккуратная установка в готовом интерьере.
Когда заказывать второй этап
Второй этап назначается после того, как в помещении завершены все грязные и пыльные работы:
- стены выровнены, зашпаклёваны и покрашены (или оклеены обоями);
- установлены розетки и выключатели, электрика подключена;
- уложено напольное покрытие;
- выполнена уборка строительной пыли.
Заказывать выезд мастера можно сразу после того, как ремонтная бригада покинула объект. Чем раньше проведён второй этап, тем быстрее вы сможете пользоваться кондиционером. Но торопиться не стоит — если в помещении ещё работают строители, внутренний блок может получить повреждения от пыли и ударов.
Что нужно проверить перед выездом мастера
Перед тем как вызвать монтажников на второй этап, проверьте:

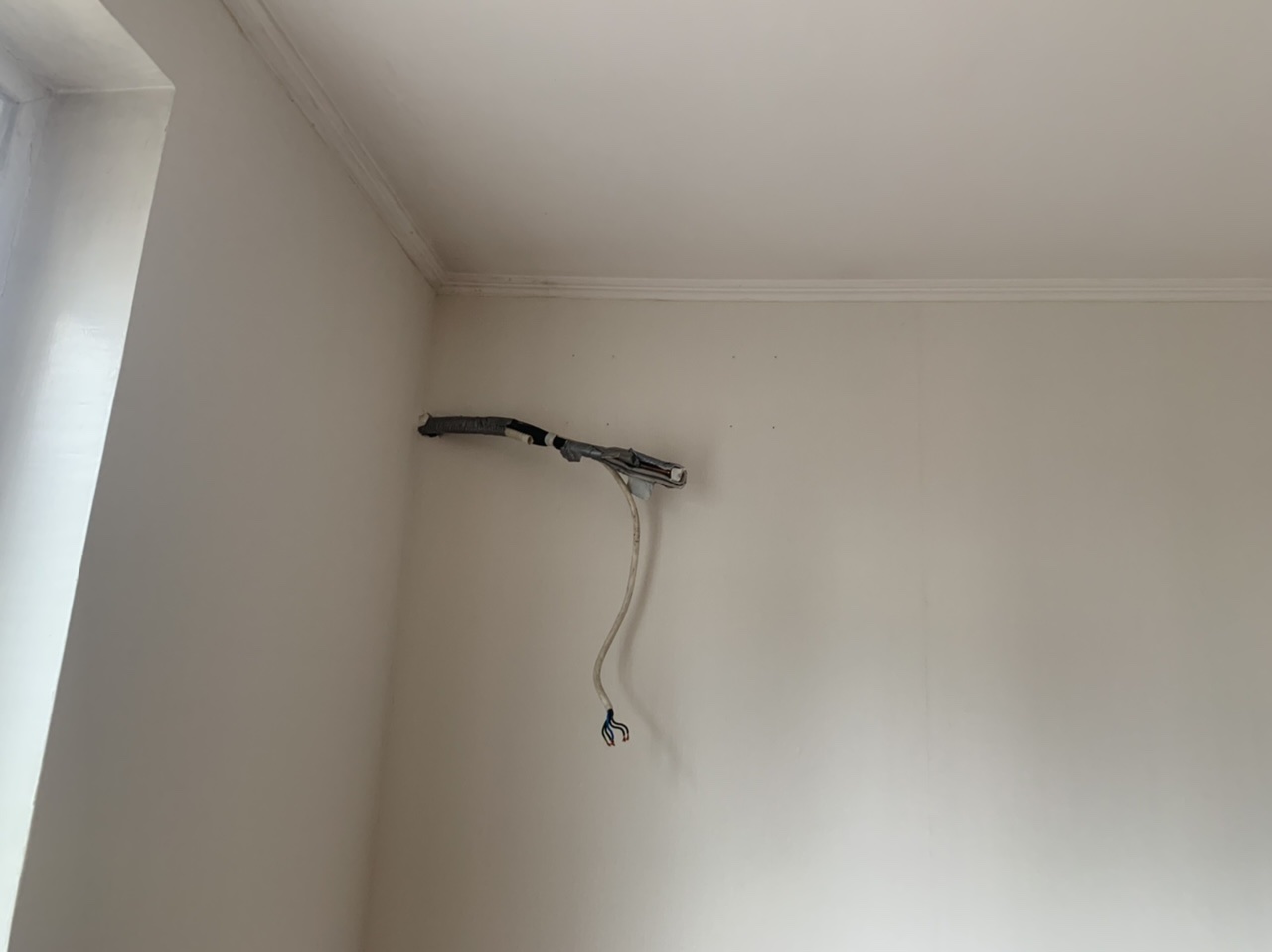

Доступ к концам трассы. Медные трубы, дренажный шланг и кабель должны выступать из стены в точке установки внутреннего блока. Если концы труб замурованы в штукатурку — мастер не сможет подключить блок. Придётся вскрывать стену.

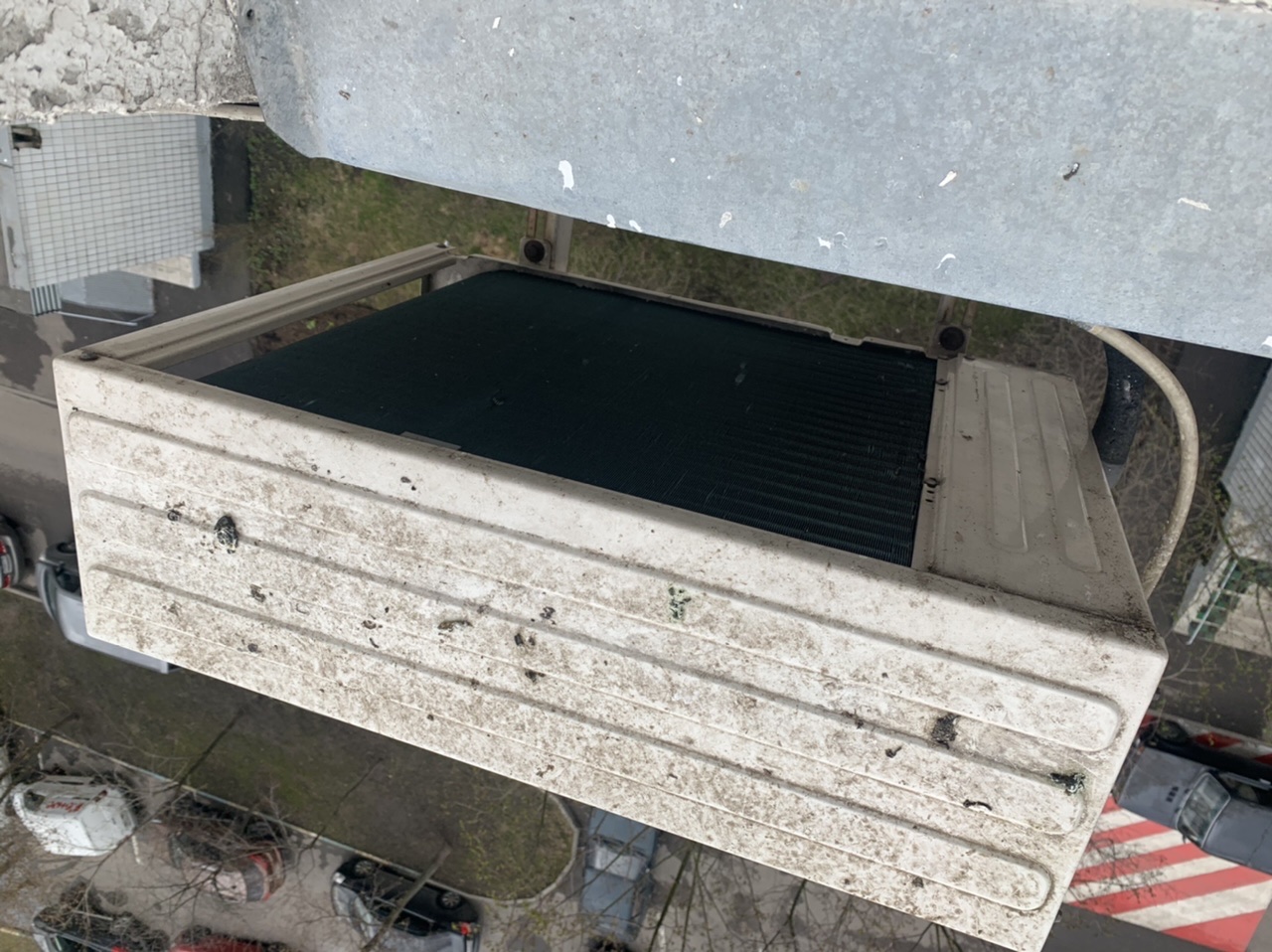

Доступ к наружному блоку. Если наружный блок был установлен на первом этапе, мастер должен иметь к нему доступ для подключения манометрического коллектора и вакуумного насоса. При необходимости — обеспечьте доступ к балкону или окну.
Электропитание. Силовой кабель питания должен быть выведен из стены в точке установки внутреннего блока (для моделей с питанием на внутренний блок) или к наружному блоку. Автомат защиты в электрощите должен быть включён.
Состояние трассы. Если после первого этапа прошло более 3–4 месяцев, желательно проверить, не повреждена ли трасса при последующих ремонтных работах. Следы масла на стене в районе выхода труб — признак разгерметизации.
Этапы второго этапа монтажа
1. Проверка законсервированной трассы
Мастер осматривает концы медных труб, дренажного шланга и межблочного кабеля, выступающие из стены. Проверяется:
- целостность труб — отсутствие заломов, трещин, следов масла;
- диаметр труб — жидкостная 1/4″ (6,35 мм), газовая 3/8″ (9,52 мм);
- состояние изоляции — без разрывов и трещин;
- проходимость дренажа — проливается вода для проверки свободного стока;
- целостность кабеля — отсутствие окисления жил, повреждения изоляции;
- длина выступающих концов — труб должно хватать для подключения к внутреннему блоку с запасом 10–15 см.
Если на первом этапе мастер оставил заглушки на концах труб — они снимаются. Если трубы обрезаны слишком коротко, возможно потребуется наращивание с пайкой.
2. Установка монтажной пластины
Монтажная пластина внутреннего блока General Climate GC/GU-S09HRIN1 крепится к стене в точке выхода трассы. Пластина выравнивается по уровню строго горизонтально — перекос приводит к нарушению отвода конденсата и неравномерному распределению воздуха. Крепление — дюбель-гвоздями к бетонной или кирпичной стене, к гипсокартонной — специальными дюбелями «бабочка» или анкерами.
Монтажная пластина должна плотно прилегать к стене. Зазоры между пластиной и стеной приводят к вибрации и шуму при работе кондиционера. Отверстие в стене, через которое выходит трасса, должно совпадать с отверстием в пластине.
3. Подготовка и подгонка труб
Концы медных труб, выступающие из стены, обрезаются труборезом до нужной длины — с запасом 10–15 см для подключения к штуцерам внутреннего блока. Заусенцы удаляются римером. На трубы надеваются накидные гайки (если они не были установлены на первом этапе), после чего концы развальцовываются развальцовщиком. Развальцовка должна быть ровной, без трещин и складок — от её качества зависит герметичность соединения.
Трубы изгибаются по месту — от выхода из стены до штуцеров внутреннего блока. Изгибы выполняются трубогибом с радиусом не менее 5 диаметров трубы. Ручной изгиб без инструмента приводит к заломам.

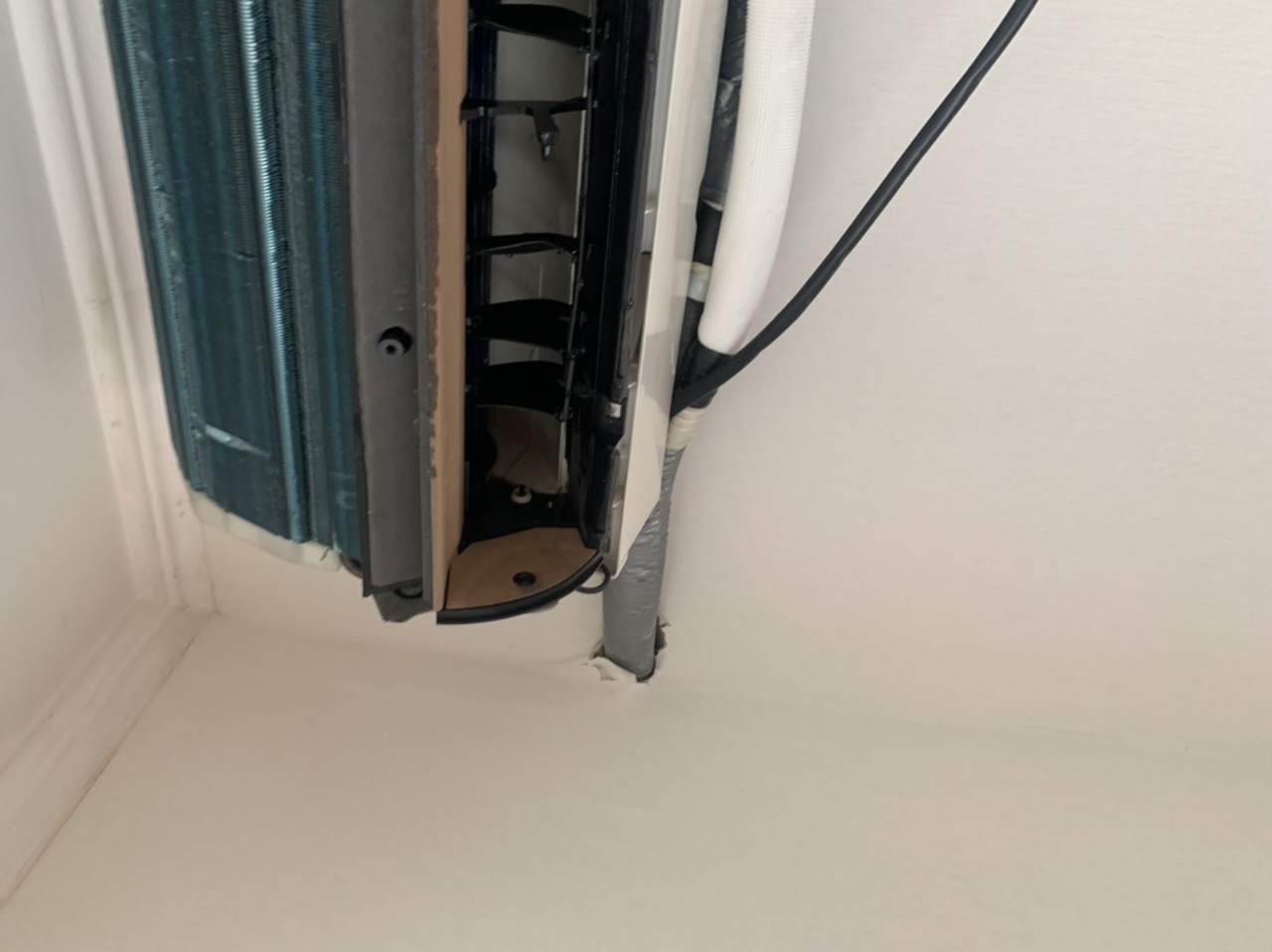

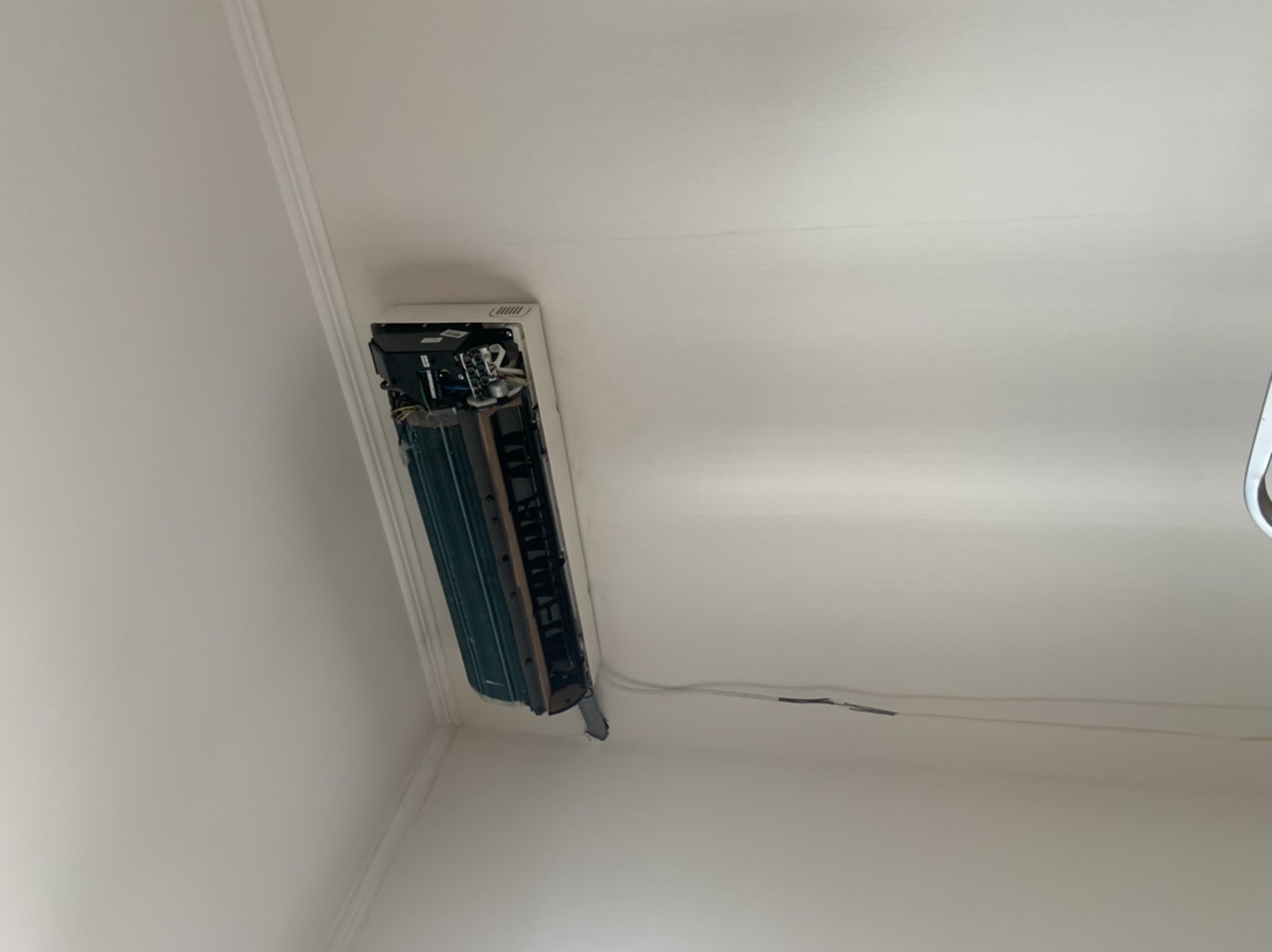

4. Навеска и подключение внутреннего блока

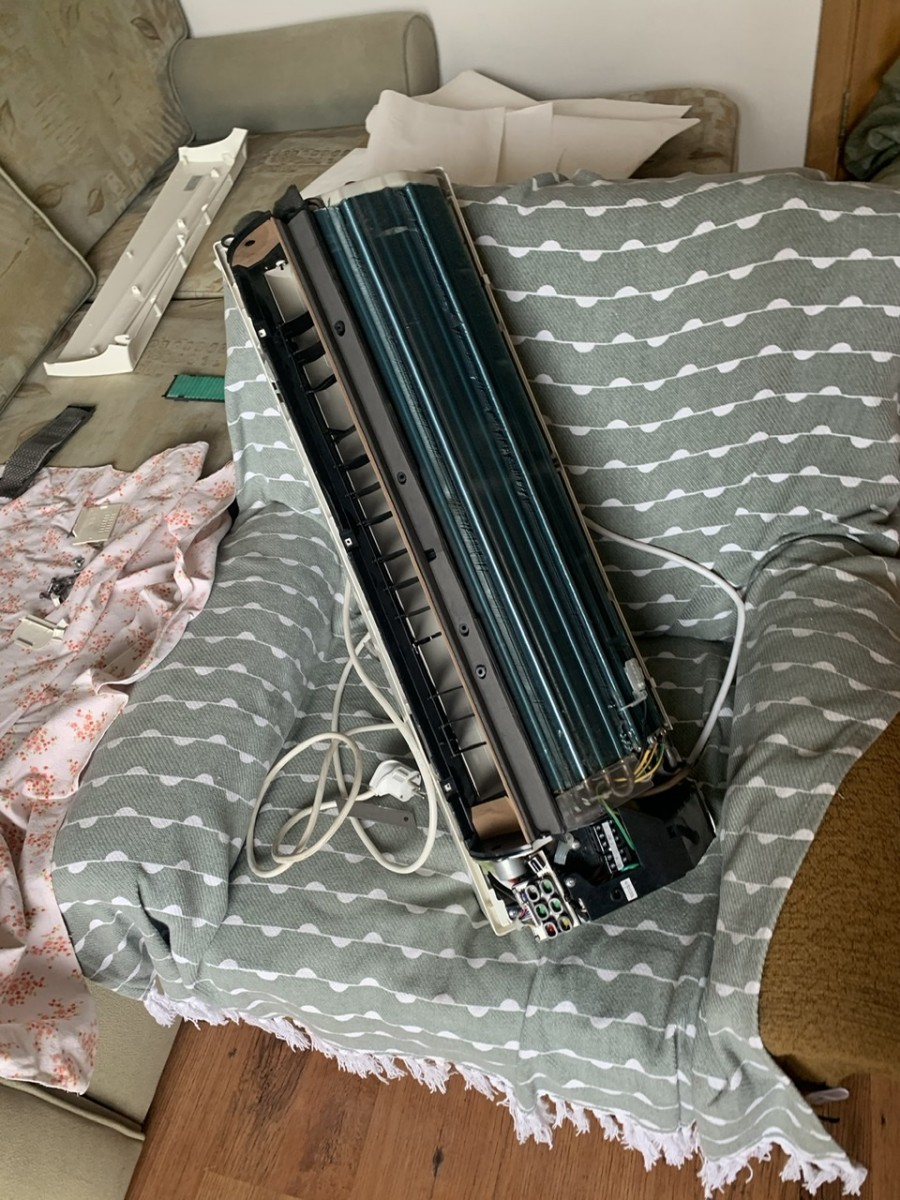

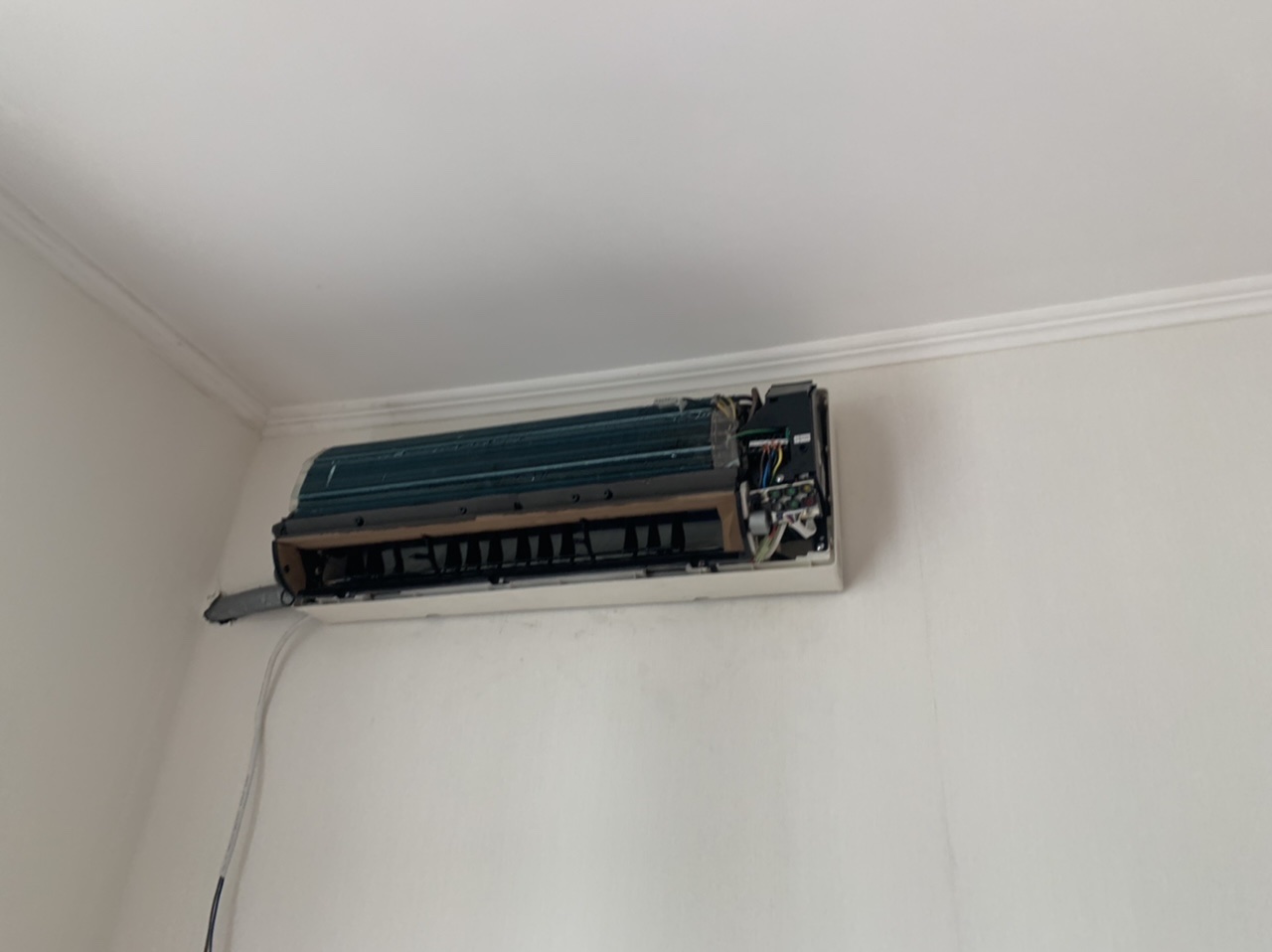

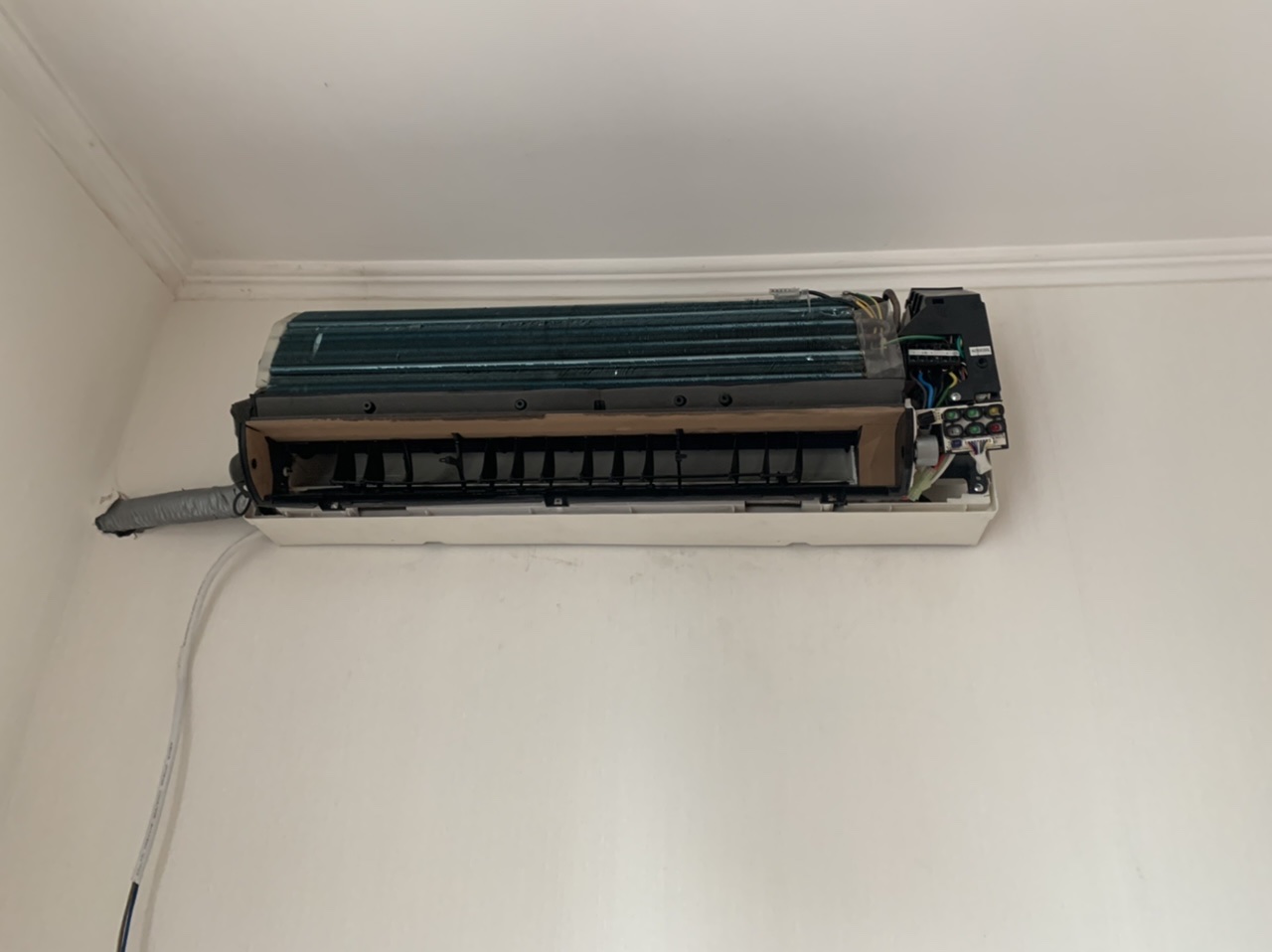

Внутренний блок General Climate GC/GU-S09HRIN1 навешивается на монтажную пластину: верхняя часть заводится за верхний крюк пластины, затем блок прижимается вниз до защёлкивания за нижние крюки. Блок должен плотно сидеть на пластине, без качания и люфта.

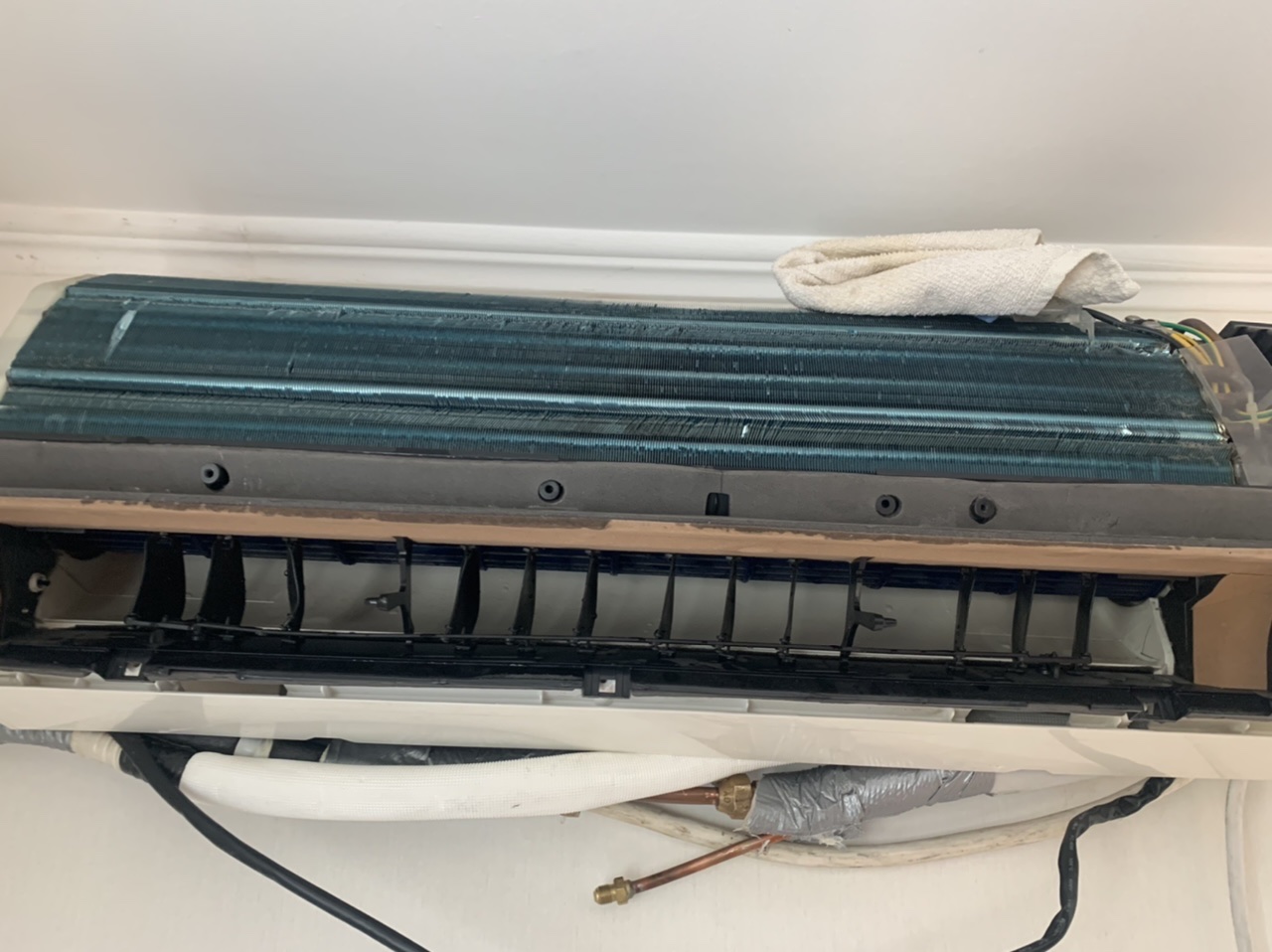

Подключение коммуникаций:
- Медные трубы — развальцованные концы соединяются со штуцерами внутреннего блока и затягиваются динамометрическим ключом. Чрезмерная затяжка повреждает развальцовку, недостаточная — ведёт к утечке фреона.
- Дренажный шланг — подключается к поддону внутреннего блока. Проверяется уклон — не менее 1 см на метр в сторону стока.

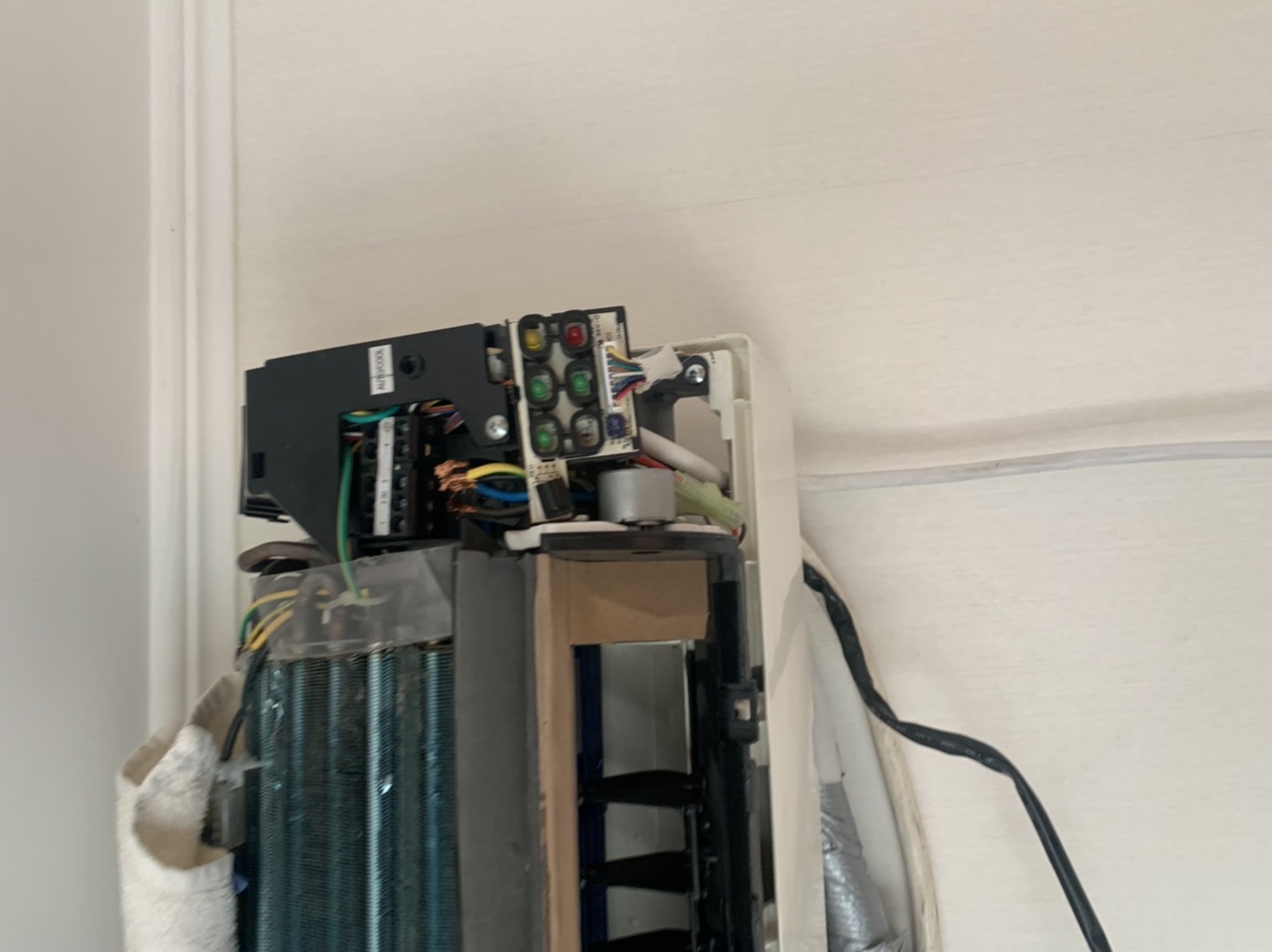

- Межблочный кабель — подключается к клеммной колодке внутреннего блока согласно электросхеме (указана на внутренней стороне крышки). Жилы затягиваются до упора, крышка клеммной коробки плотно закрывается.

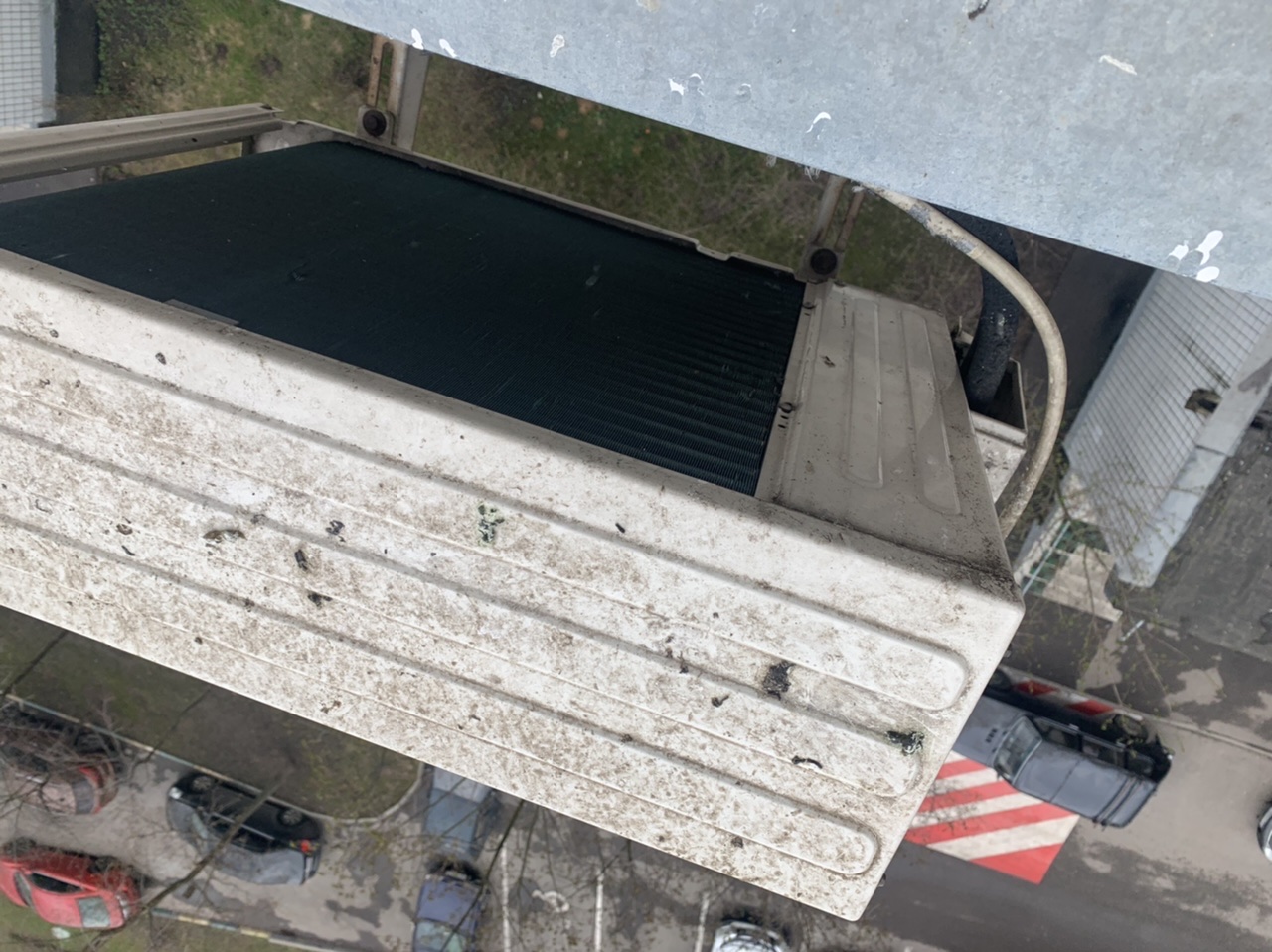

5. Подключение наружного блока

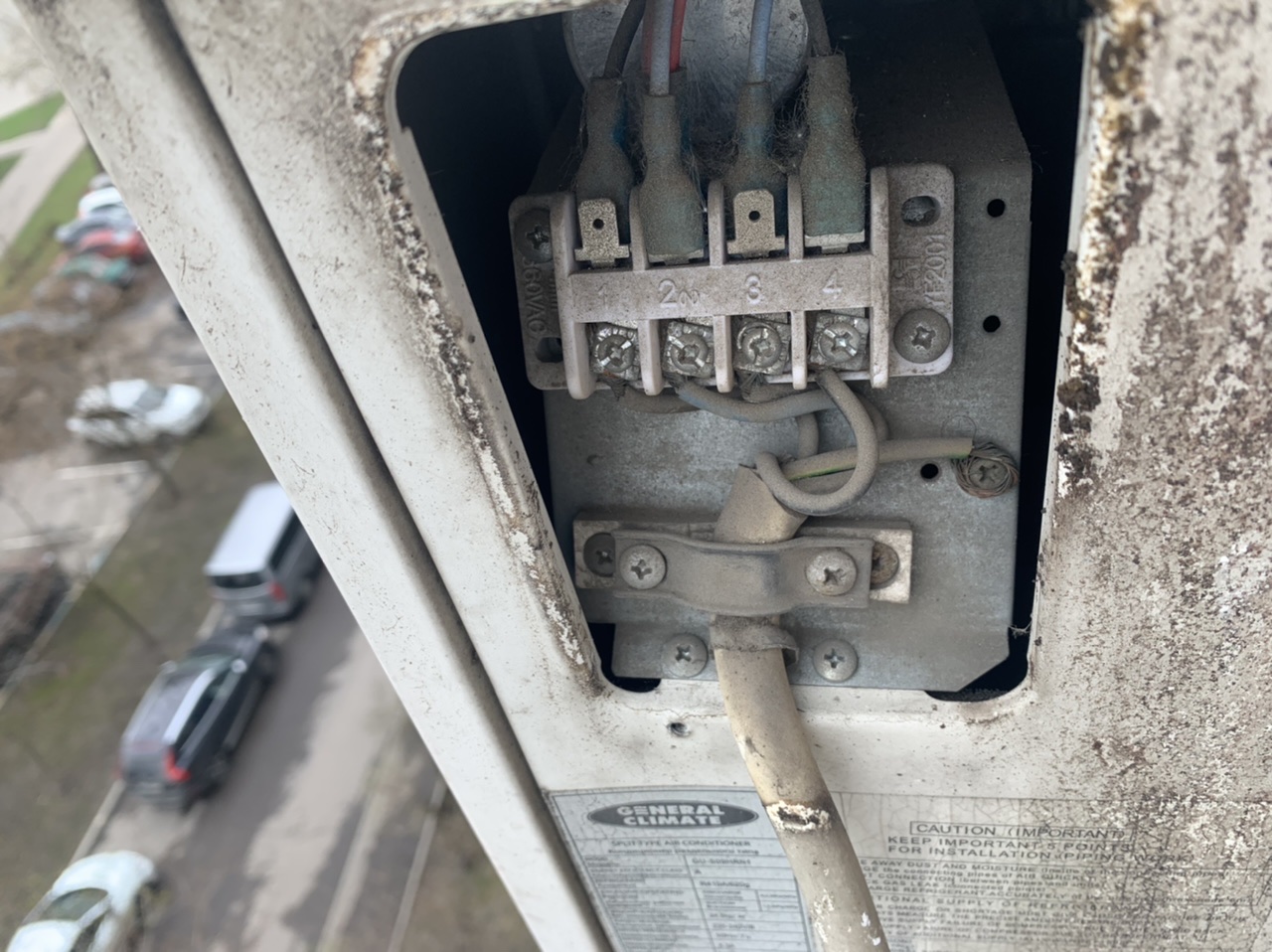

Если наружный блок был установлен на первом этапе, но не подключён к трассе — мастер подключает медные трубы к штуцерам наружного блока, затягивает гайки динамометрическим ключом, подключает межблочный кабель к клеммной колодке. Крышка клеммной коробки и сервисная панель плотно закрываются.
Если наружный блок уже был подключён на первом этапе — этот шаг пропускается.
6. Вакуумирование

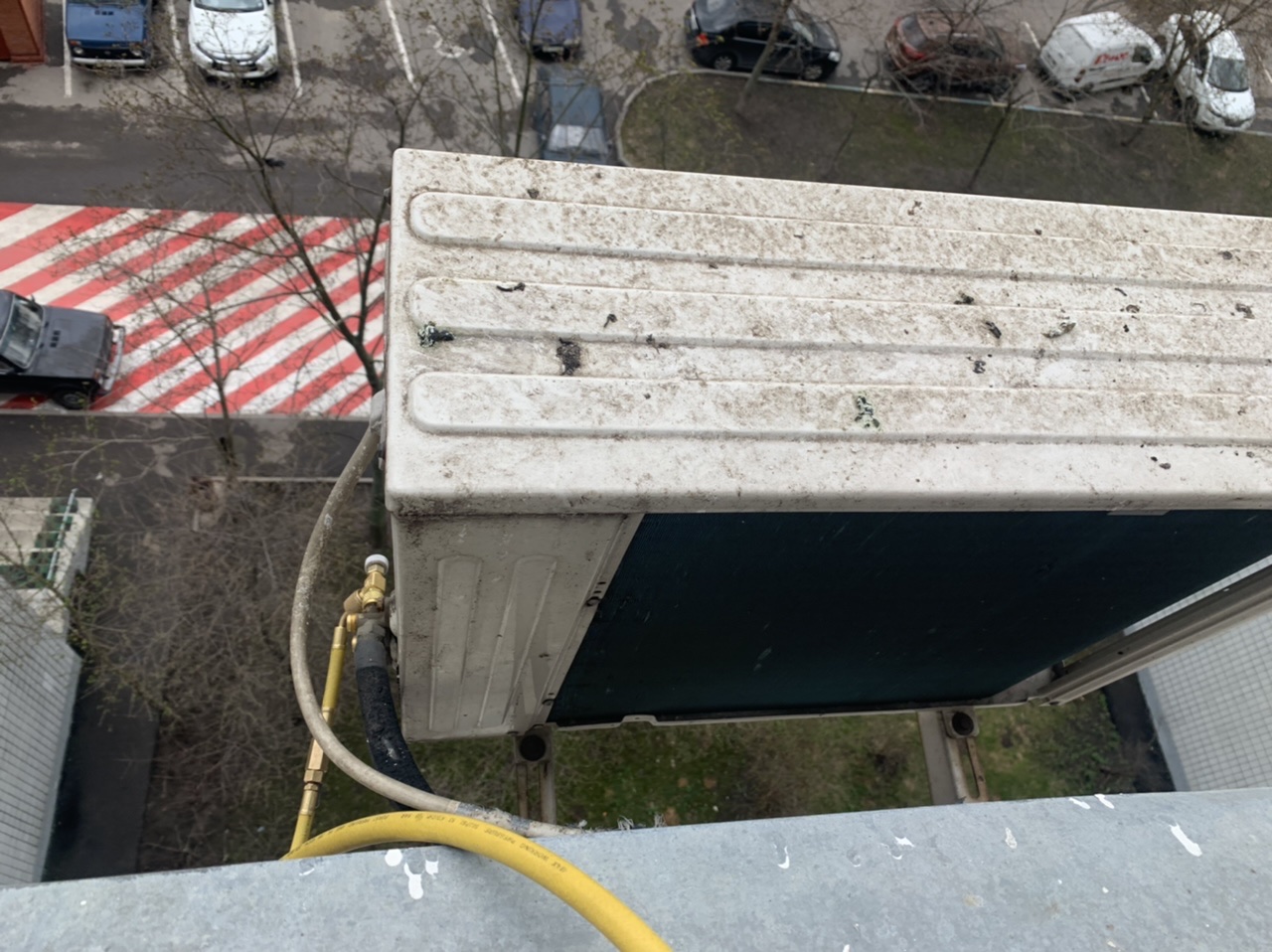

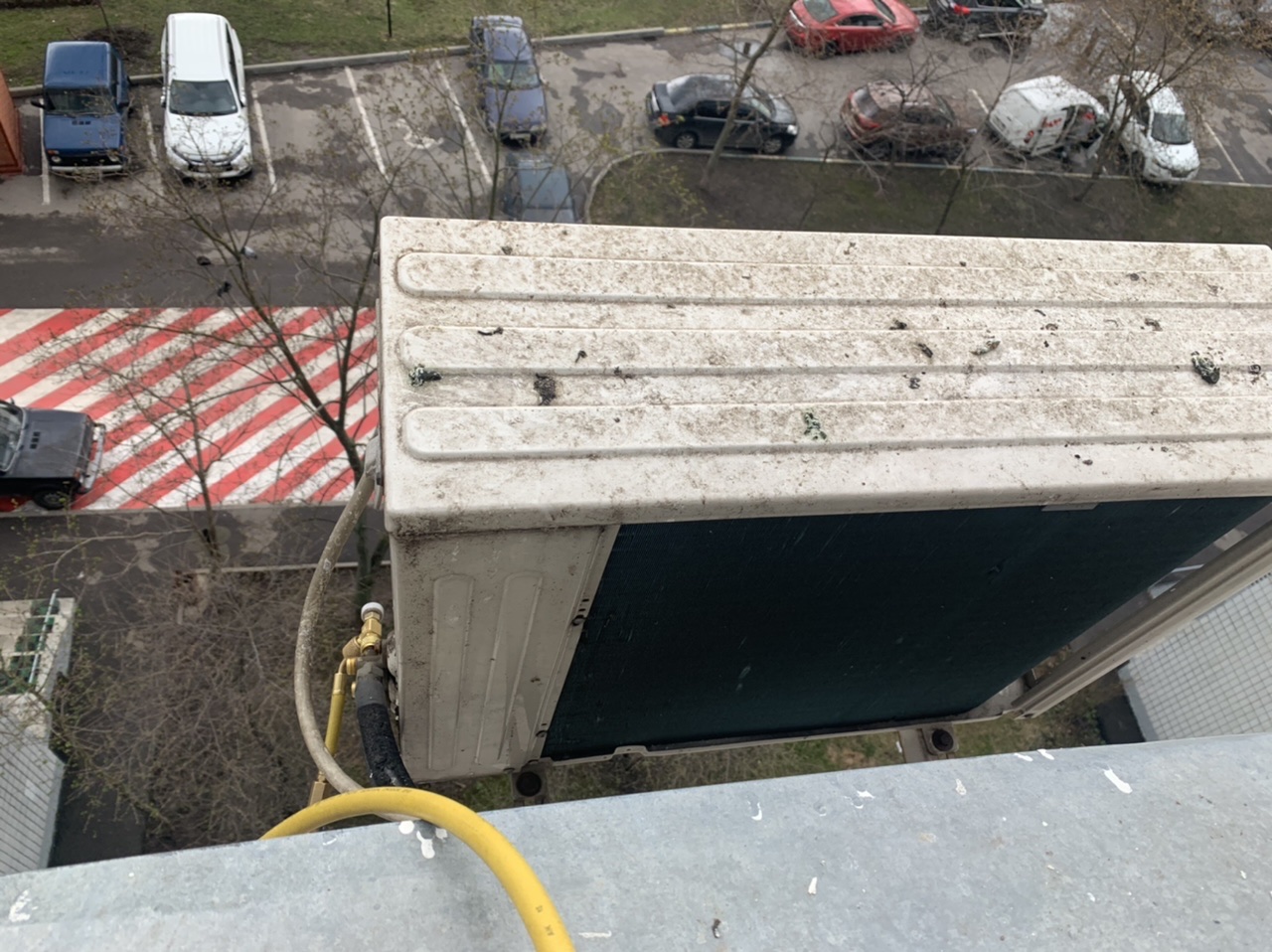

Вакуумирование — критически важный этап второго монтажа. К сервисному порту газового вентиля наружного блока подключается вакуумный насос через манометрический коллектор. Насос откачивает воздух и влагу из трассы и внутреннего блока в течение 15–30 минут.
Зачем это нужно: между первым и вторым этапом в трубах мог остаться атмосферный воздух с влагой. Для хладагента R410A, который использует синтетическое масло POE, влага критична — она вступает в реакцию с маслом, образуя кислоты, разрушающие компрессор. Без вакуумирования компрессор выйдет из строя через 1–2 сезона.
Контроль герметичности: после отключения вакуумного насоса стрелка манометра должна оставаться на отметке −1−1 бар в течение 15–20 минут. Если стрелка ползёт вверх — в системе есть неплотность, нужно искать утечку до выпуска фреона.
7. Выпуск фреона
После успешного вакуумирования открываются сервисные вентили наружного блока. Заводская заправка хладагента R410A (для General Climate GC/GU-S09HRIN1 — около 600–800 г) заполняет трассу и внутренний блок. Мастер проверяет отсутствие утечек течеискателем — особенно в вальцовочных соединениях на внутреннем и наружном блоках.
Если длина трассы превышает 5 м (номинальная длина для данной модели), требуется дополнительная заправка фреоном из расчёта 20–30 г на каждый метр свыше 5 м. Максимальная длина трассы для GC/GU-S09HRIN1 — 20 м.

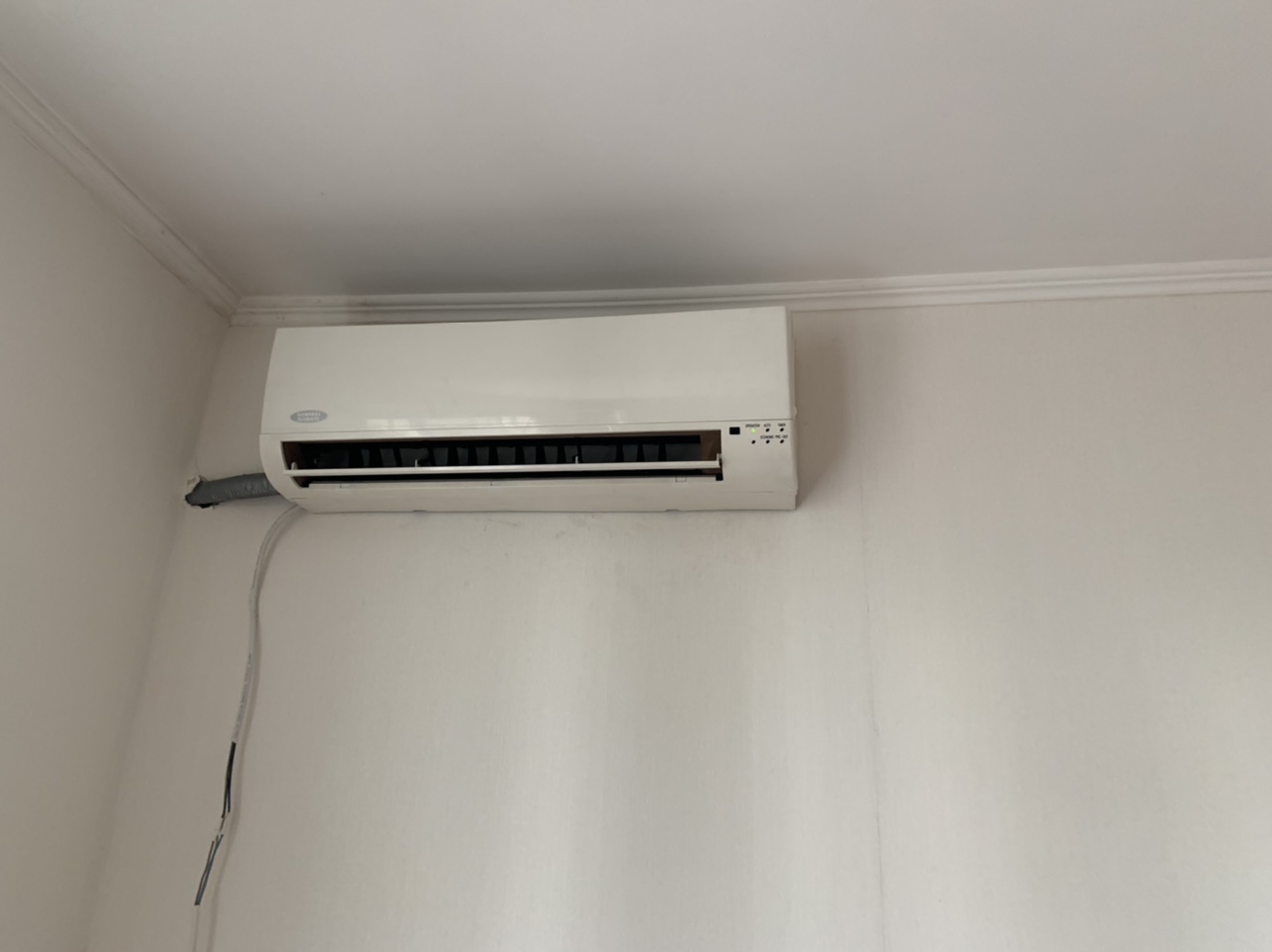

8. Тестовый запуск и пусконаладка
Кондиционер включается в режим охлаждения. Мастер проверяет:

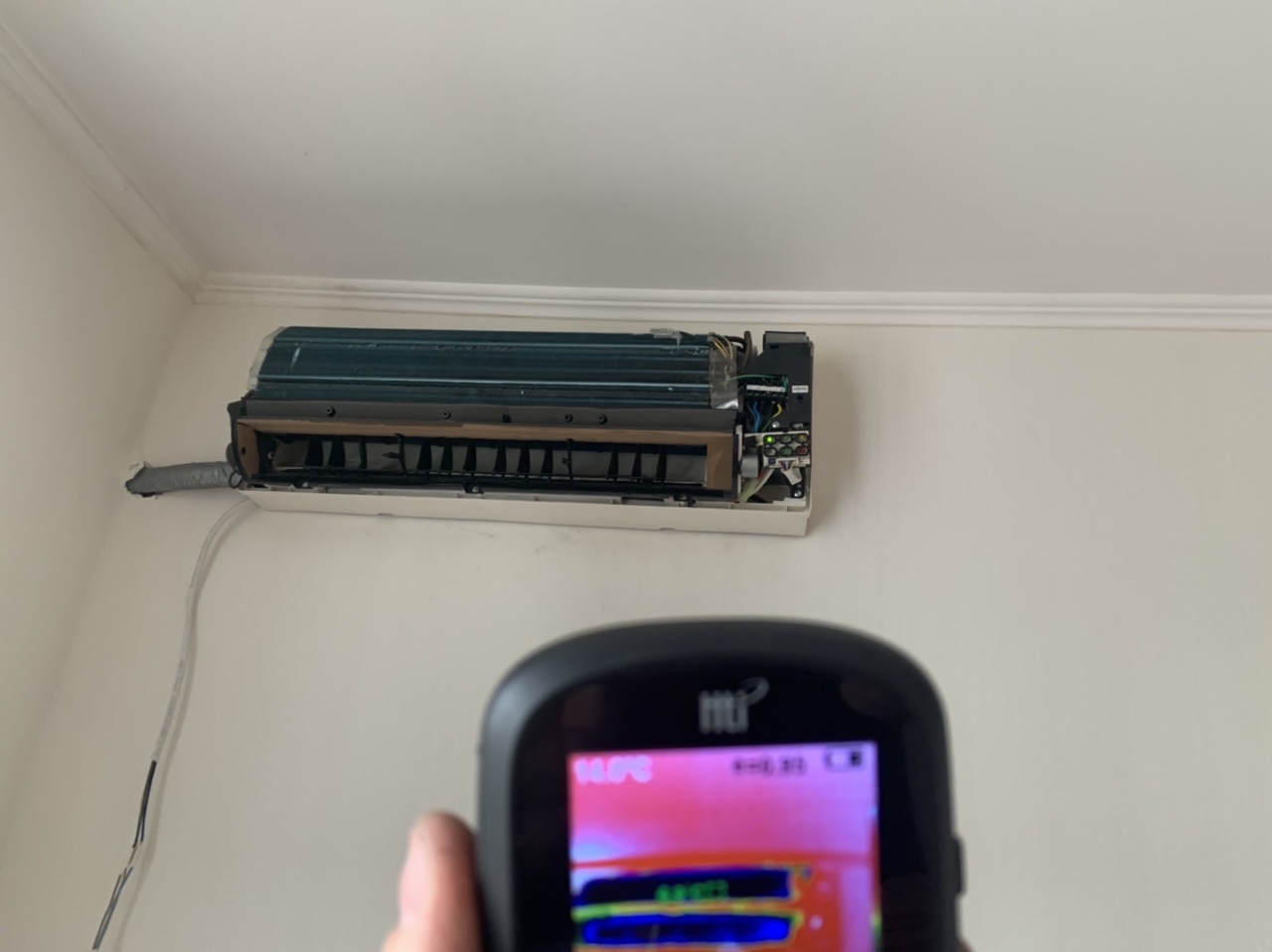

- разницу температур на входе и выходе внутреннего блока — должна составлять 8–12 °C. Если разница меньше — возможна нехватка фреона или загрязнённый теплообменник;
- отсутствие протечек фреона — течеискателем по всем соединениям;
- корректность дренажа — конденсат уходит свободно, без подтеков на стену. Мастер наливает воду в поддон внутреннего блока и проверяет, что она выходит на улицу или в канализацию;
- уровень шума и вибрации — внутренний блок работает тихо, без посторонних звуков. Наружный блок — без вибрации на кронштейнах;
- работу во всех режимах — охлаждение, обогрев, вентиляция, осушение. Проверяется реакция на команды пульта ДУ;
- отсутствие кодов ошибок — индикаторы на панели внутреннего блока не показывают ошибок;
- работу жалюзи — горизонтальные и вертикальные жалюзи перемещаются плавно, без заеданий.
После тестового запуска мастер проводит инструктаж владельца по правилам эксплуатации: как чистить воздушные фильтры, как пользоваться пультом, какие режимы для чего нужны, когда нужно сервисное обслуживание.
Сколько времени занимает второй этап
Второй этап монтажа General Climate GC/GU-S09HRIN1 занимает 1,5–3 часа в зависимости от:
- доступности наружного блока;
- длины и сложности трассы;
- состояния законсервированных коммуникаций;
- необходимости дозаправки фреоном.
Если трасса заложена качественно, концы труб доступны, а наружный блок уже подключён — второй этап занимает 1–1,5 часа. Если требуется подгонка труб, наращивание кабеля или дозаправка — до 3 часов.
Типичные проблемы на втором этапе
| Проблема | Причина | Решение |
|---|---|---|
| Концы труб замурованы в стену | Штукатуры замазали штробу поверх труб | Вскрытие штробы в точке выхода, обрезка труб до нужной длины |
| Трубы повреждены при ремонте | Перфоратором или гвоздём пробита медная труба | Замена повреждённого участка с пайкой, повторное вакуумирование |
| Дренаж забит строительным мусором | Пыль и штукатурка попали в дренажный шланг при отделке | Прочистка дренажа, при невозможности — замена участка |
| Кабель обрезан слишком коротко | Строители убрали излишки кабеля | Наращивание кабеля с пайкой или клеммным соединением |
| Трасса потеряла герметичность | Микротечь в вальцовке, усугублённая вибрацией | Перенальцовка соединения, повторное вакуумирование и опрессовка |
| Наружный блок не подключён к электросети | Электрик не вывел кабель к наружному блоку | Прокладка кабеля, подключение к электрощиту |
Что было сделано на первом этапе
Для полноты картины напомним, что первый этап включал:
- бурение сквозного отверстия диаметром 65 мм;
- штробление стены под трассу (ширина и глубина 50–60 мм);
- прокладку медных труб в теплоизоляции (1/4″ и 3/8″);
- прокладку дренажного шланга с уклоном;
- прокладку межблочного кабеля и силового кабеля питания;
- установку наружного блока на кронштейны с виброизоляторами;
- подключение наружного блока к трассе (опционально — на первом или втором этапе);
- консервацию концов труб заглушками;
- заделку штробы штукатуркой.
Всё, что осталось — установить внутренний блок, подключить его, вакуумировать и запустить систему. Это и есть второй этап.
Цены на второй этап монтажа
| Услуга | Стоимость |
|---|---|
| Второй этап монтажа (модели 07–09, до 2,7 кВт) | от 5 000–6 000 руб. |
| Второй этап монтажа (модели 12, до 3,5 кВт) | от 6 000–7 000 руб. |
| Выезд на второй этап (отдельно от первого) | от 1 500–2 500 руб. |
| Дозаправка фреоном R410A (при трассе свыше 5 м) | от 800 руб. / 100 г |
| Перенальцовка соединения | от 500 руб. / точка |
| Наращивание кабеля | от 500 руб. |
| Прочистка дренажа | от 500 руб. |
| Замена участка медной трубы с пайкой | от 1 000 руб. / точка |
Почему второй этап нельзя пропустить или сделать самостоятельно
Без второго этапа кондиционер просто не запустится — фреон остаётся заперт в наружном блоке, а трасса заполнена воздухом. Попытка открыть сервисные вентили без вакуумирования приведёт к попаданию воздуха и влаги в систему — компрессор выйдет из строя в первый же сезон.
Для самостоятельного второго этапа потребуются: вакуумный насос, манометрический коллектор под R410A, развальцовщик, труборез, ример, динамометрический ключ, течеискатель. Стоимость комплекта — от 30 000 рублей. Ошибки в развальцовке и затяжке гаек — главная причина утечек фреона в первые месяцы после монтажа.
