Монтаж сплит-системы Dahatsu DS-07I / DSN-07I

Монтаж сплит-системы Dahatsu DS-07I / DSN-07I

Настенная инверторная сплит-система Dahatsu DS-07I/DSN-07I серии Brilliant DC Inverter — модель с инверторным компрессором GMCC-Toshiba, рассчитанная на обслуживание помещений площадью до 21 м². Мощность охлаждения — 2,7 кВт (диапазон 1,35–3,0 кВт), обогрева — 2,85 кВт (диапазон 1,40–3,1 кВт). Модель работает на хладагенте R410A, оснащена антикоррозийным покрытием теплообменника Golden Fin, фильтром «Холодный катализатор» (Cold-Catalyst), антибактериальным фильтром с витамином C, функциями I FEEL, самоочистки, самодиагностики, авторестарта, запоминания положения жалюзи, 24-часовым таймером, режимами турбо и сна. Уровень шума внутреннего блока — от 21 дБ — один из самых низких в классе. Производство — завод Midea (КНР) по заказу Dahatsu (Япония). Гарантия — 3 года.

Монтаж сплит-системы Dahatsu DS-07I/DSN-07I выполняется по стандартной технологии для инверторных настенных сплит-систем: алмазное бурение отверстий в монолитных и кирпичных стенах, правильная вальцовка медных трубок с динамометрическим ключом, обязательное вакуумирование фреонового контура и тестовый запуск. Инверторный компрессор GMCC-Toshiba особенно чувствителен к остаточной влаге в контуре — вакуумирование проводится дольше и с более глубоким вакуумом, чем для неинверторных моделей.

Наша компания «МонтажМастер» выполняет монтаж сплит-систем Dahatsu DS-07I/DSN-07I в Москве и Московской области.


Технические характеристики Dahatsu DS-07I / DSN-07I

Особенности модели, влияющие на монтаж

Инверторный компрессор GMCC-Toshiba. Компрессор работает в плавном диапазоне мощностей — от 1,35 до 3,0 кВт, без резких пусков и остановок. Пусковой ток значительно ниже, чем у неинверторных моделей — нагрузка на электросеть меньше. Однако инверторный компрессор особенно чувствителен к остаточной влаге в фреоновом контуре: при вакуумировании требуется более глубокий вакуум и большее время откачки — не менее 20–30 минут.

Питание на внутренний блок. Силовой кабель 3×1,5 мм² подключается к внутреннему блоку — он поставляется с сетевым кабелем и вилкой. От внутреннего блока по межблочному кабелю 4×1,5 мм² питание подаётся на наружный блок. Это упрощает подключение — не нужно тянуть силовую линию к наружному блоку через стену.

Наружный блок 20,6 кг. Лёгкий блок для инверторной модели 07 BTU — устанавливается без сложностей. На нижних этажах (1–3) монтаж выполняется из окна или с лестницы. На средних и верхних этажах — из окна с использованием страховочной системы или с привлечением промышленного альпиниста.

Газовая линия 3/8" (9,52 мм). Стандартные диаметры для модели 07 BTU: жидкостная — 1/4" (6,35 мм), газовая — 3/8" (9,52 мм). Отверстие в стене для вывода трассы — 50–55 мм.

Покрытие Golden Fin. Теплообменник наружного блока имеет золотое антикоррозийное покрытие, защищающее алюминиевые рёбра от коррозии. Это особенно актуально при установке на фасадах, подверженных воздействию дождя, выхлопных газов и реагентов.

Уровень шума 21 дБ. Один из самых тихих кондиционеров в классе. При монтаже особое внимание уделяется виброизоляции — резиновые прокладки между блоком и кронштейнами, правильная затяжка болтов. Любая вибрация будет слышна при таком низком уровне шума.

Двустороннее подключение дренажа. Дренажный шланг может быть подключен как слева, так и справа от внутреннего блока — это расширяет варианты размещения блока на стене.

Этапы монтажа сплит-системы Dahatsu DS-07I / DSN-07I

1. Выезд мастера и осмотр объекта

Мастер выезжает на адрес для оценки условий монтажа:

• Материал и толщина стен (кирпич, монолит, каркасная перегородка).
• Расположение электрощита, наличие резерва мощности и автомата 10 А.
• Доступ к месту установки наружного блока (из окна, с балкона, с кровли).
• Планировка помещения, расположение мебели, длина трассы.
• Необходимость штробления (при скрытой прокладке) или кабель-канала (при открытой).
• Сторона подключения дренажа — левая или правая.

Согласовываются места установки блоков, маршрут трассы, отвод дренажа, вариант прокладки.

2. Разметка и алмазное бурение

• Размечаются точки крепления монтажной пластины внутреннего блока.
• Размечается маршрут фреоновой трассы и отверстие в стене.
• Бурится сквозное отверстие диаметром 50–55 мм с уклоном вниз в сторону улицы — для отвода конденсата самотёком и предотвращения затекания дождевой воды. В монолитных стенах используется алмазная коронка с промышленным пылесосом; в кирпичных — перфоратор.
• При скрытой прокладке выполняется штробление стены под медные трубки, кабель и дренажный шланг.

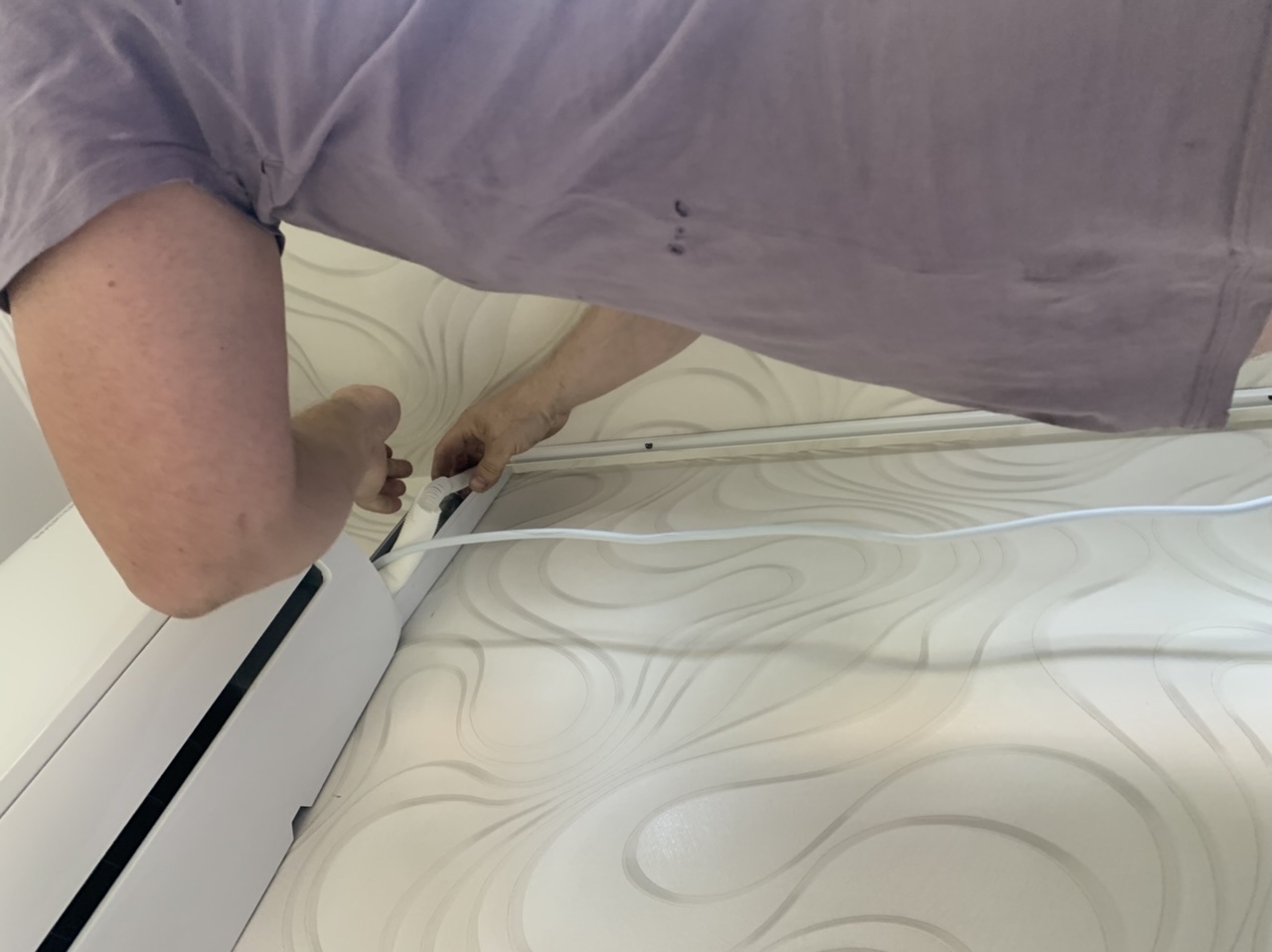

3. Прокладка трассы

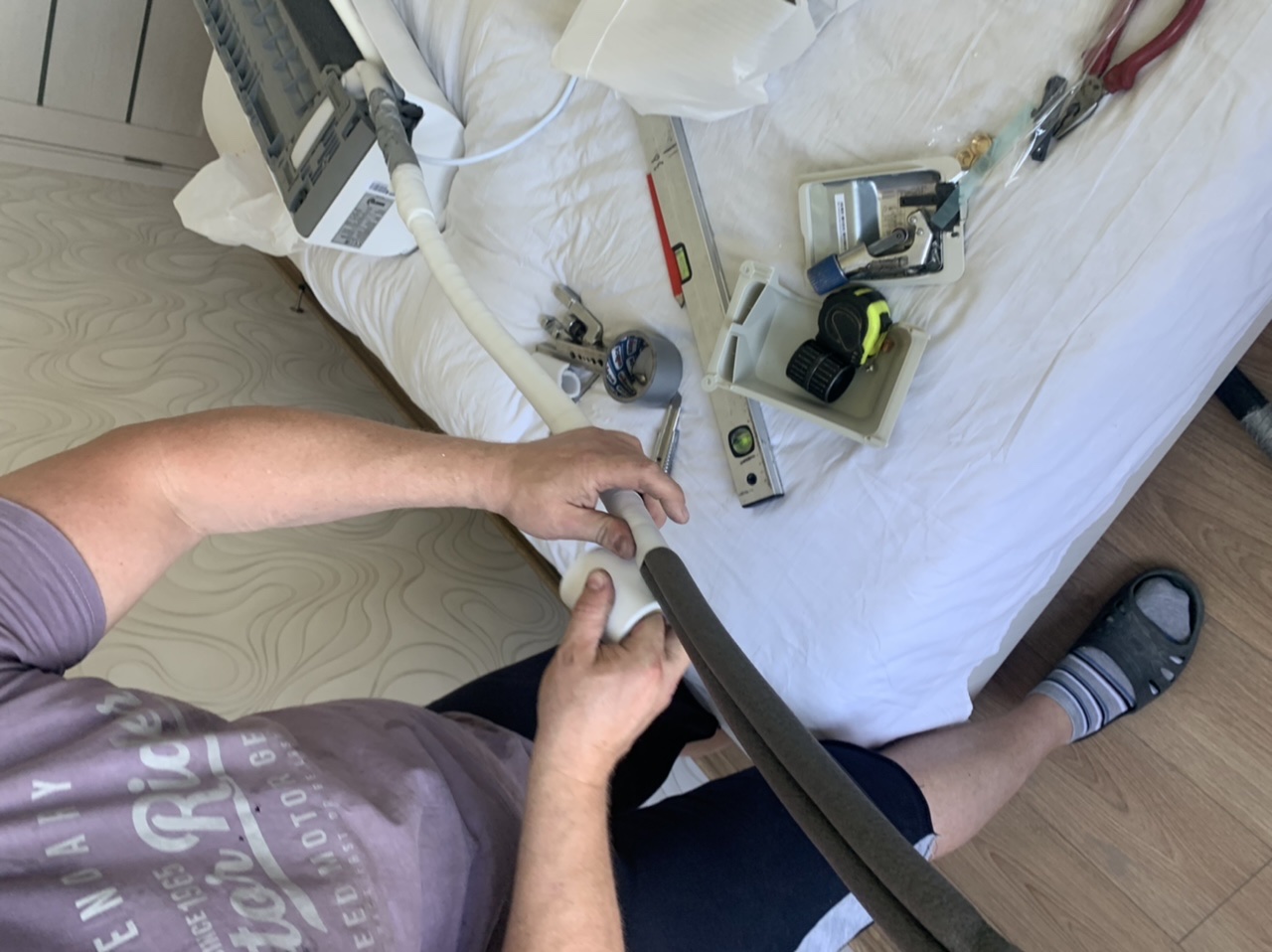

• Медные трубки (1/4" и 3/8") развальцовываются, надевается теплоизоляция из вспененного каучука толщиной 6–8 мм. Используется только толстостенная медь по ГОСТу — никакой алюминиевой имитации.
• Трасса вместе с межблочным кабелем 4×1,5 мм² и дренажным шлангом 16 мм прокладывается в штробу или кабель-канал.
• Концы трубок закрываются заглушками для защиты от попадания пыли и влаги.
• Отверстие в стене после прокладки трассы герметизируется монтажной пеной.

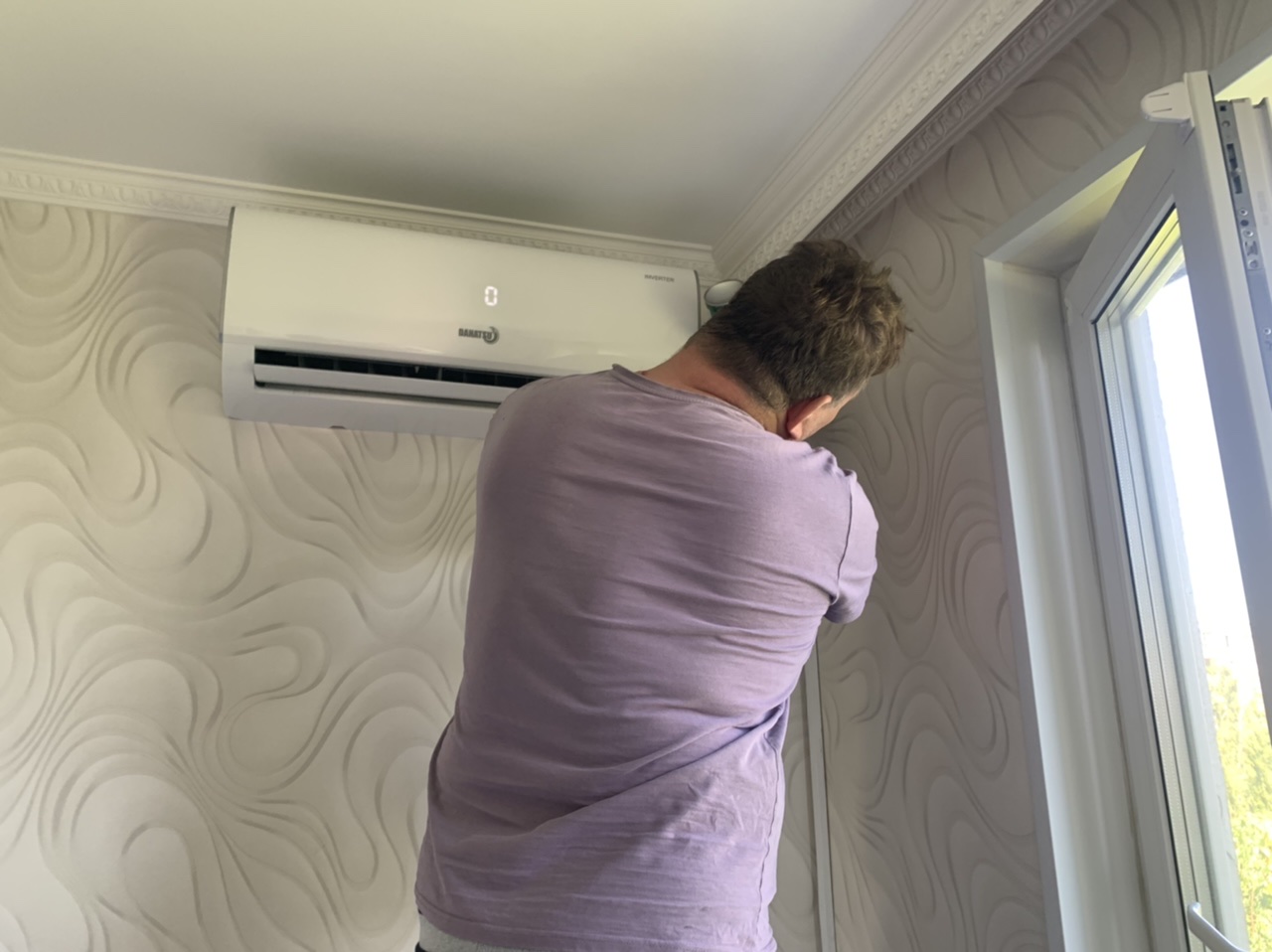

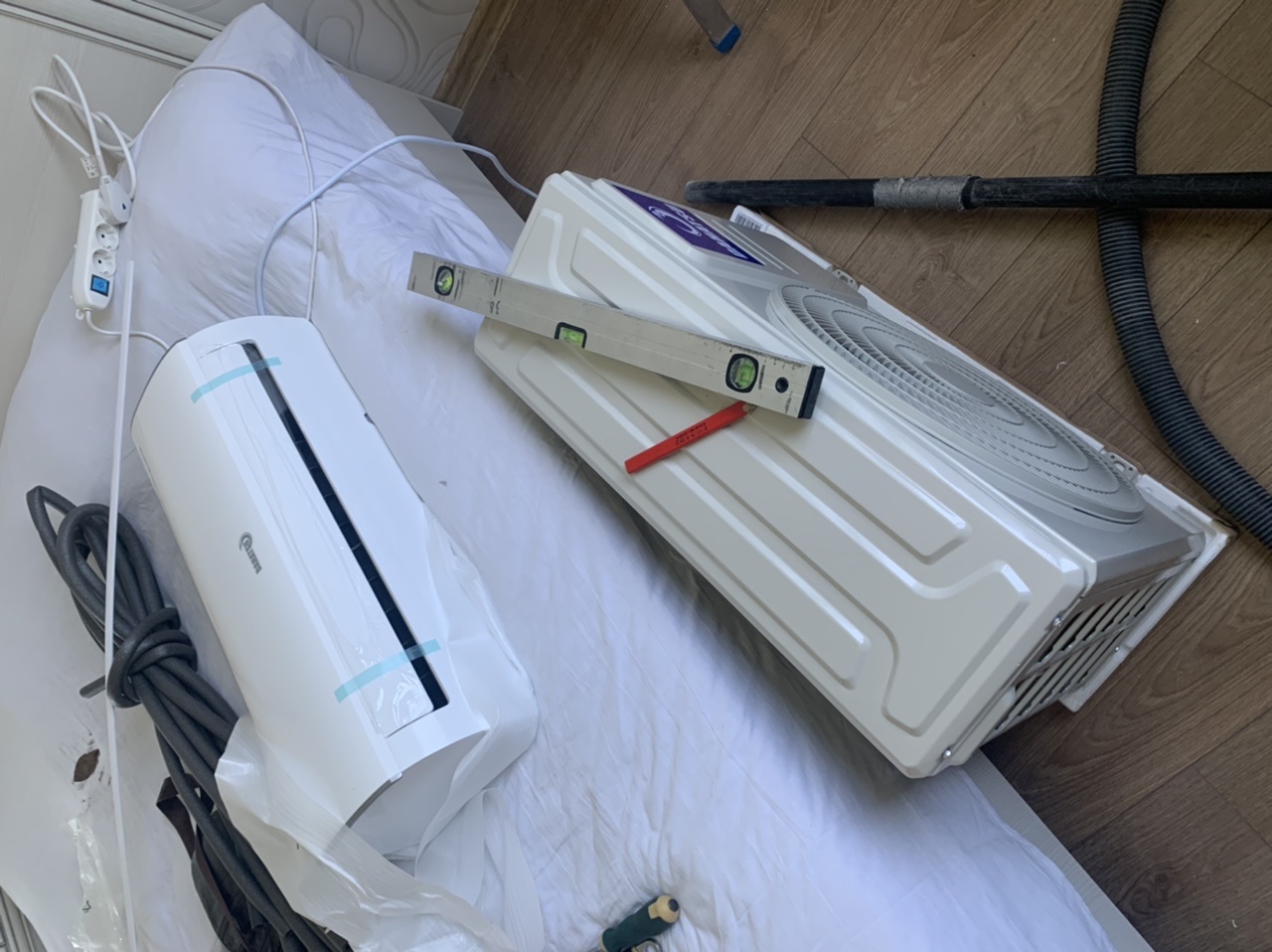

4. Установка внутреннего блока

• Монтажная пластина крепится к стене строго горизонтально с помощью уровня. В кирпичных и монолитных стенах используются анкерные дюбели, в гипсокартонных — саморезы в закладную.
• Внутренний блок Dahatsu DS-07I (715×285×194 мм, 7,4 кг) навешивается на монтажную пластину.
• Фреоновые трубки подключаются к штуцерам внутреннего блока накидными гайками. Момент затяжки для трубки 3/8" — 30–40 Н·м, для 1/4" — 15–20 Н·м.
• Межблочный кабель подключается к клеммам внутреннего блока.
• Дренажный шланг подключается к поддону с уклоном вниз не менее 1 см на 1 м — с выбранной стороны (левая или правая).

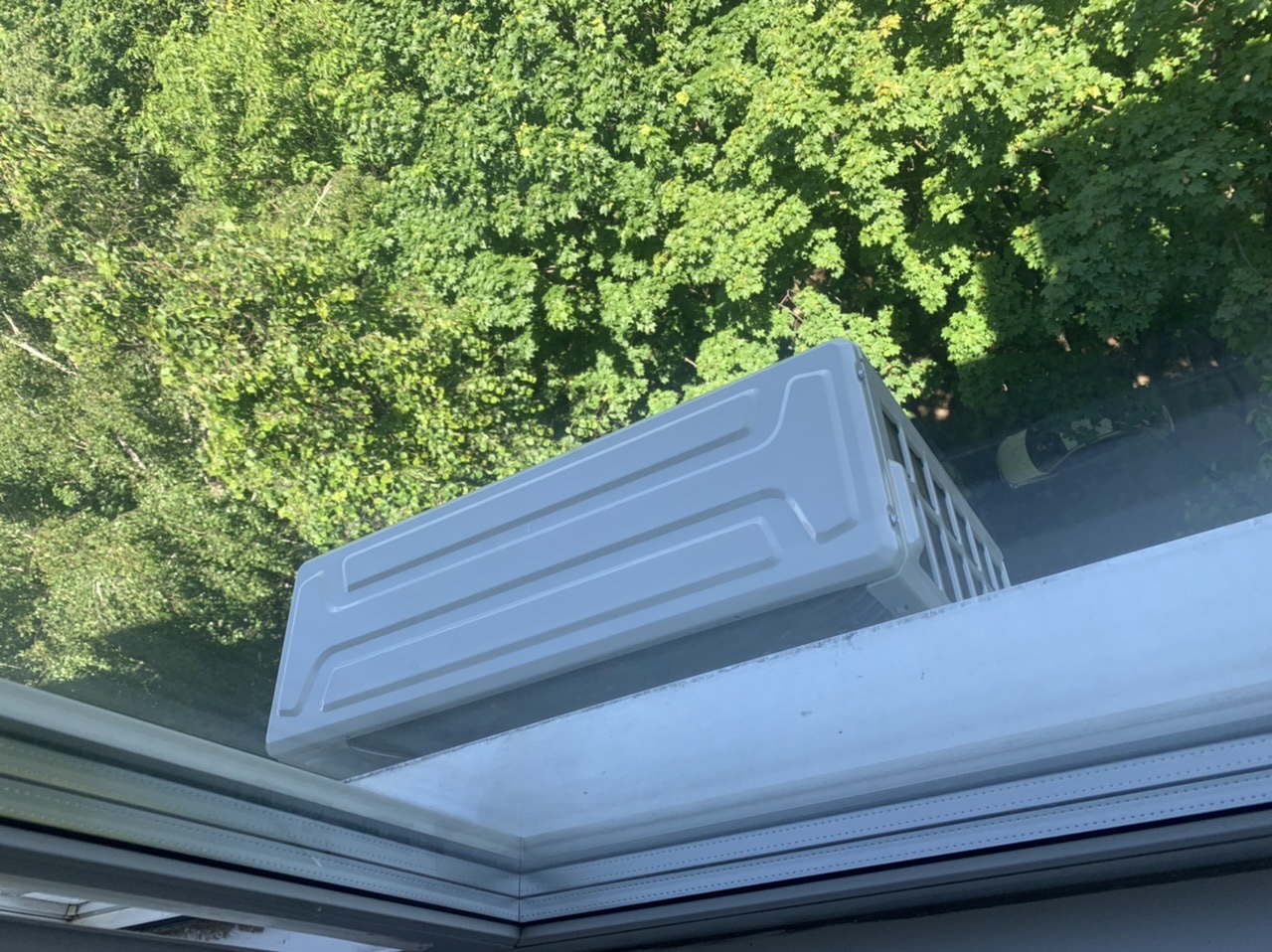

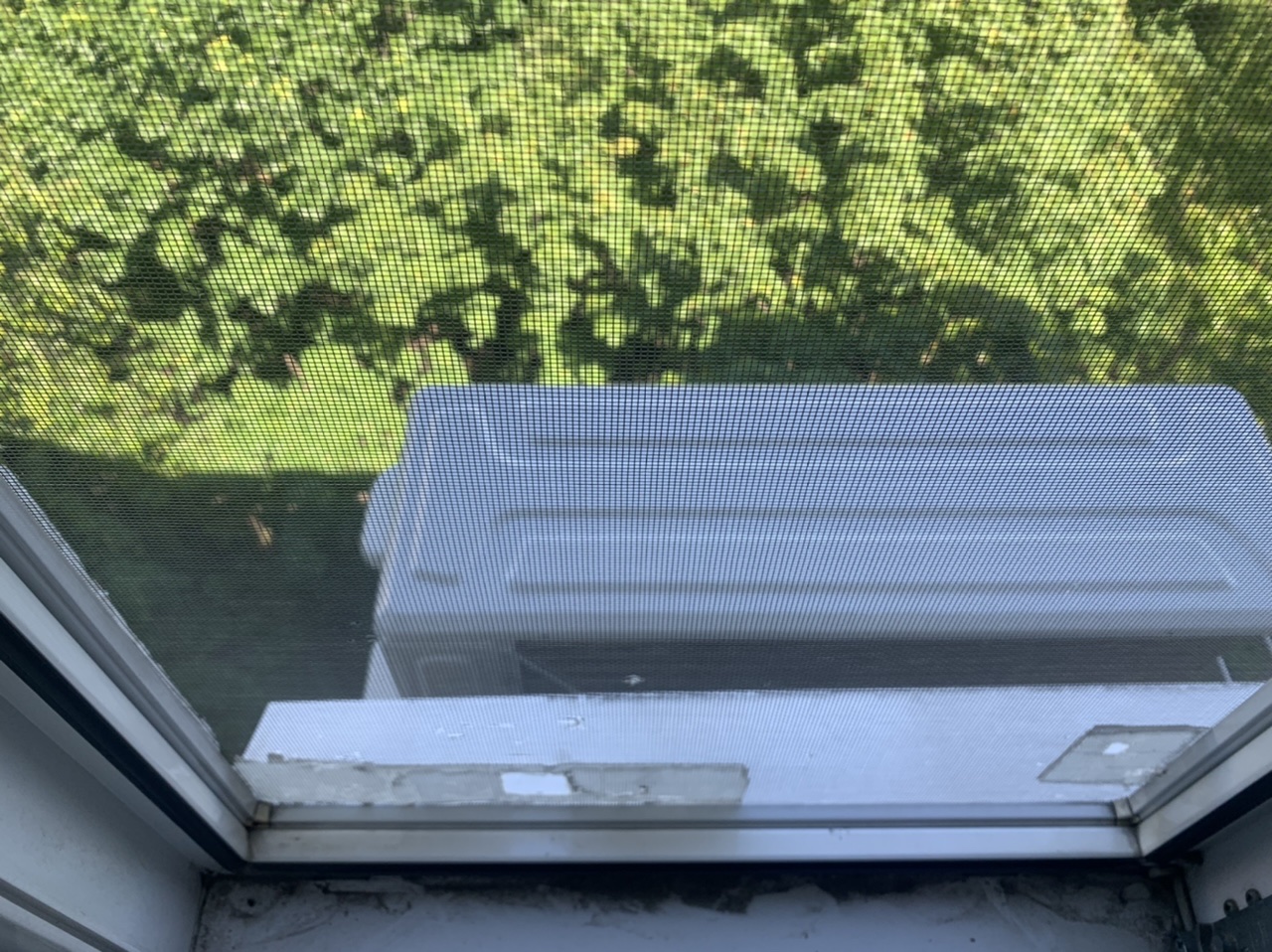

5. Установка наружного блока

• Кронштейны крепятся к несущей стене анкерными болтами. Расстояние между кронштейнами — по ширине наружного блока (720 мм).
• Наружный блок DSN-07I (20,6 кг) крепится к кронштейнам болтами с плоскими и пружинными шайбами.
• Между кронштейном и блоком устанавливаются резиновые виброизоляторы.
• Фреоновые трубки подключаются к вентилям наружного блока накидными гайками с правильным моментом затяжки.
• Межблочный кабель подключается к клеммам наружного блока согласно схеме.

6. Вакуумирование

Критически важный этап, который отличает профессиональный монтаж от неквалифицированного.

• Из фреонового контура удаляются воздух и влага с помощью вакуумного насоса и манометрического коллектора.
• Для инверторной модели Dahatsu DS-07I вакуумирование проводится не менее 20–30 минут — инверторный компрессор GMCC-Toshiba особенно чувствителен к остаточной влаге.
• После вакуумирования система выдерживается под вакуумом 15–20 минут. Если давление не растёт — система герметична.
• Недопустимо заменять вакуумирование «продувкой фреоном» — этот метод не удаляет влагу и выпускает хладагент в атмосферу.

7. Выпуск хладагента и пусконаладка

• Вентили на наружном блоке открываются шестигранником — хладагент R410A заполняет фреоновый контур.
• Если длина трассы превышает стандартную заводскую заправку (5 м), выполняется дополнительная заправка фреоном по весам из расчёта 20 г/м.
• Силовой кабель подключается к автомату 10 А в электрощите. Внутренний блок поставляется с сетевым кабелем и вилкой — при возможности подключается в розетку, при скрытой проводке — напрямую к автомату.
• Кондиционер включается во всех режимах — охлаждение, обогрев, вентиляция, осушение.
• Проверка режима I FEEL — управление температурой по датчику в пульте ДУ.
• Проверка функции самоочистки — осушка деталей внутреннего блока после выключения.
• Проверка функции авторестарта — восстановление работы после отключения электричества.
• Проверка запоминания положения жалюзи.
• Проверка турбо-режима и ночного режима Sleep.
• Проверка 24-часового таймера.

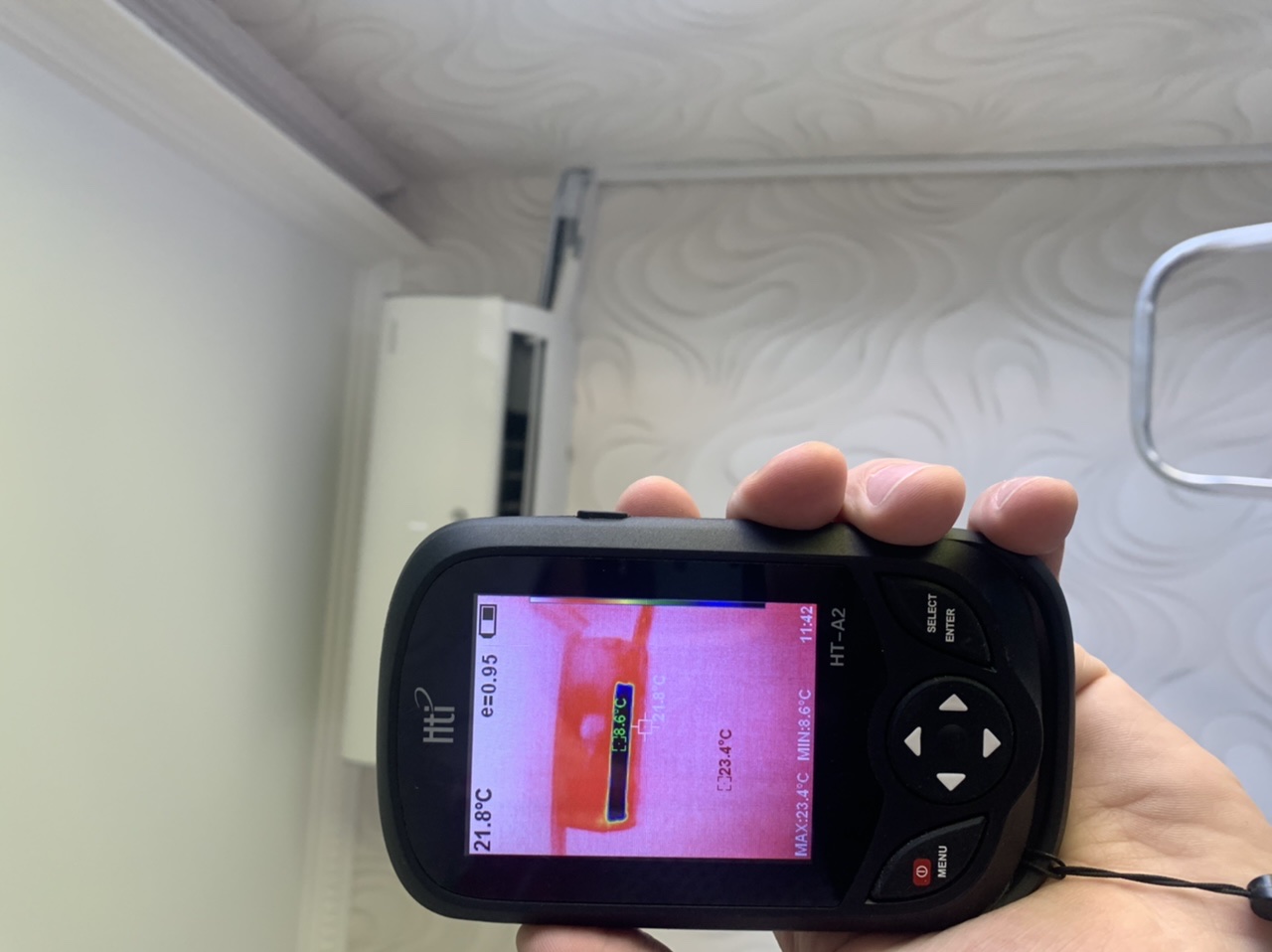

• Замер температуры на входе и выходе внутреннего блока — разница 8–12 °C в режиме охлаждения.
• Проверка дренажа — налив воды в поддон, контроль оттока конденсата.
• Демонстрация владельцу управления кондиционером с пульта ДУ.

Стоимость монтажа сплит-системы Dahatsu DS-07I / DSN-07I

Для модели 07 BTU (2,7 кВт) базовая стоимость монтажа на 2026 год в Москве составляет:

В базовую стоимость монтажа входит:

• Установка внутреннего и наружного блоков
• Алмазное бурение отверстия (до 0,5 м) или бурение перфоратором
• Прокладка фреоновой трассы до 3–5 м (медные трубки 1/4" и 3/8", теплоизоляция)
• Межблочный кабель до 3–5 м (4×1,5 мм²)
• Дренажный шланг до 3–5 м (16 мм)
• Кронштейны для наружного блока

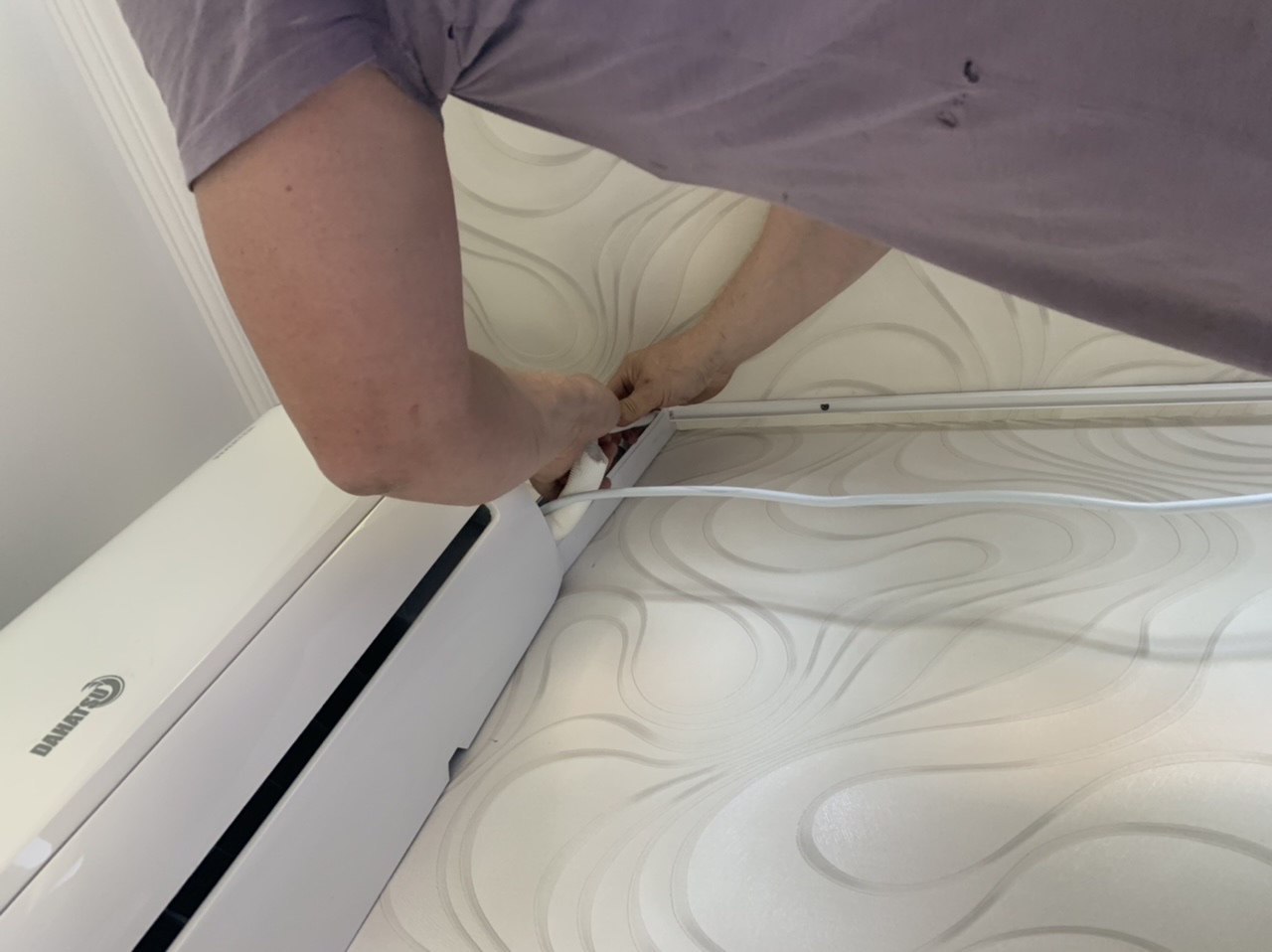

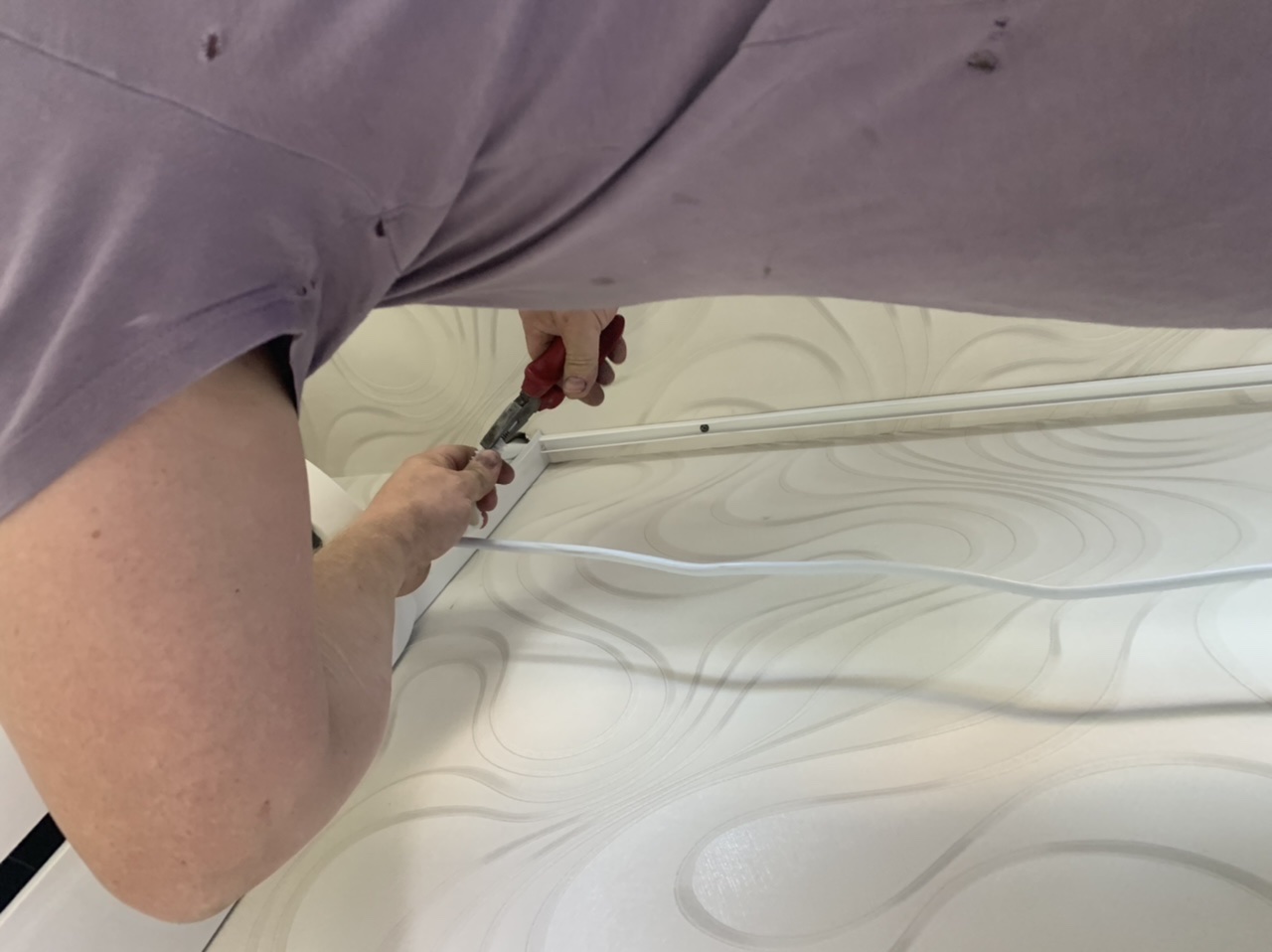

• Декоративный короб до 1 м
• Вакуумирование, пусконаладка и тестирование

Дополнительные работы — штробление стены, удлинение трассы сверх 5 м, высотные работы — оплачиваются отдельно и согласовываются до начала работ.

Монтаж в два этапа

Если в помещении планируется ремонт, монтаж выполняется в два этапа:

• Первый этап (до ремонта): прокладка фреоновой трассы, межблочного кабеля и дренажа в штробе стены. Бурение отверстия. Концы трубок закрываются заглушками и остаются в стене до установки блоков. Стоимость — от 7 500 ₽.
• Второй этап (после ремонта): установка внутреннего и наружного блоков, подключение к трассе, вакуумирование, выпуск хладагента, пусконаладка. Стоимость — от 9 500 ₽.

Комплексная стоимость обоих этапов — от 17 000 ₽.

Обслуживание кондиционера Dahatsu DS-07I после монтажа

После установки рекомендуется ежегодное сервисное обслуживание. Наша компания «МонтажМастер» выполняет обслуживание сплит-систем Dahatsu DS-07I в Москве: чистку фильтров (Cold-Catalyst, антибактериального с витамином C), теплообменников с покрытием Golden Fin, дренажа, дезинфекцию, проверку давления фреона R410A, при необходимости — дозаправку.

Модель оснащена функцией самоочистки, которая высушивает испаритель после выключения и предотвращает образование плесени — но это не заменяет профессиональное обслуживание. Инверторный компрессор GMCC-Toshiba рассчитан на длительный срок службы при условии правильного монтажа с вакуумированием и своевременной дозаправки фреоном. Заводская заправка — 550 г, дозаправка сверх 5 м трассы — 20 г/м.

Почему монтаж должны выполнять специалисты

Производитель Dahatsu даёт гарантию 3 года на кондиционер и компрессор, но гарантия действует только при условии установки квалифицированными специалистами. Типичные ошибки неквалифицированного монтажа:

• Некачественная вальцовка — утечка фреона R410A через несколько месяцев после установки. Без динамометрического ключа невозможно обеспечить нужный момент затяжки.
• Отсутствие вакуумирования — влага и воздух в контуре разрушают инверторный компрессор изнутри. Для Dahatsu DS-07I с компрессором GMCC-Toshiba это критично — ремонт или замена инверторного компрессора стоит сопоставимо с покупкой нового кондиционера.
• Недостаточная теплоизоляция трассы — конденсат на трубках портит отделку стен.
• Неправильный уклон дренажа — вода застаивается, появляется плесень и затхлый запах.
• Отверстие малого диаметра — монтажники сдирают теплоизоляцию с трубок, чтобы протиснуть их в отверстие 40 мм. Последствия — образование конденсата, промерзание стены, сквозняк.
• Ненадёжное крепление наружного блока — вибрация при уровне шума 21 дБ будет особенно заметна.
• Подключение питания без отдельного автомата 10 А — риск перегрузки электросети и пожара.

Наша компания «МонтажМастер» выполняет монтаж сплит-систем Dahatsu DS-07I/DSN-07I в Москве и Московской области. Мы используем алмазное бурение с промышленным пылесосом — чисто, без пыли, без повреждения отделки. Вакуумирование выполняется двухступенчатым вакуумным насосом — не менее 20–30 минут, как требует инверторный компрессор. Все работы проводятся с использованием профессионального инструмента — манометрического коллектора, динамометрических ключей, электронных весов для дозаправки фреоном. На все монтажные работы предоставляется гарантия.

Чтобы вызвать мастера на замер или получить бесплатную консультацию по монтажу сплит-системы Dahatsu DS-07I/DSN-07I, звоните по телефону +7 (495) 644-88-40 или +7 (916) 397-51-31. Также можно написать на info@vent-master.ru.
