Монтаж сплит-системы Dahatsu DS-09I / DSN-09I
Монтаж сплит-системы Dahatsu DS-09I / DSN-09I
Dahatsu DS-09I / DSN-09I — настенная инверторная сплит-система серии Brilliant DC Inverter мощностью 2,6 кВт (9000 BTU) для помещений площадью до 25–30 м². Бренд Dahatsu зарегистрирован в Японии, производство ведётся на заводе Midea в Китае. Компрессор — GMCC (Toshiba) ротационный DC-инверторный, хладагент — R410A. Модель оснащена функциями I Feel, Turbo, ночного режима, самодиагностики, авторестарта, самоочистки, антикоррозийным покрытием теплообменника Golden Fin, тремя фильтрами очистки воздуха (антибактериальный, витамин С, холодный катализатор) и LED-дисплеем. Уровень шума внутреннего блока — от 21 дБ(А), расход воздуха — 417 м³/ч, максимальная длина трассы — 20–25 м. Оптимальный выбор для спальни, детской, кухни или небольшой гостиной, где важна точность поддержания температуры и низкий уровень шума.
Технические характеристики Dahatsu DS-09I / DSN-09I
| Параметр | Значение |
|---|---|
| Тип | настенная инверторная сплит-система (DC Inverter) |
| Серия | Brilliant DC Inverter |
| Обслуживаемая площадь | до 25–30 м² |
| Холодопроизводительность | 2,6 кВт (9000 BTU), диапазон 1,45–3,2 кВт |
| Теплопроизводительность | 2,93 кВт, диапазон 1,5–3,25 кВт |
| Потребляемая мощность (охлаждение) | 0,82 кВт (диапазон 0,1–1,25 кВт) |
| Потребляемая мощность (обогрев) | 0,73 кВт (диапазон 0,14–1,34 кВт) |
| Класс энергоэффективности | A (EER 3,53, COP 4,10) |
| Хладагент | R410A |
| Заводская заправка хладагента | 590–660 г |
| Уровень шума внутреннего блока | 21–37 дБ(А) (4 скорости) |
| Уровень шума наружного блока | 48–55 дБ(А) |
| Расход воздуха | 417 / 319 / 276 м³/ч (макс/сред/мин) |
| Количество скоростей вентилятора | 4 |
| Электропитание | 220–240 В, 1 фаза, 50 Гц |
| Максимальный потребляемый ток | 9,5 А |
| Подключение питания | внутренний блок |
| Диаметр жидкостной трубы | 1/4″ (6,35 мм) |
| Диаметр газовой трубы | 3/8″ (9,52 мм) |
| Максимальная длина трассы | 20–25 м |
| Максимальный перепад высот | 10 м |
| Диапазон температур (охлаждение, наружный) | 0…+500…+50 °C |
| Диапазон температур (обогрев, наружный) | −15…+30−15…+30 °C |
| Габариты внутреннего блока (Ш×В×Г) | 715×285×194 мм |
| Габариты наружного блока (Ш×В×Г) | 681×434×285 мм |
| Вес внутреннего блока | 7,6 кг |
| Вес наружного блока | 23,5 кг |
| Силовой кабель | 3×2,5 мм² |
| Межблочный кабель | 4×1,5 мм² |
| Автомат защиты | 16 А |
| Компрессор | GMCC (Toshiba), DC Inverter, ротационный |
| Антикоррозийное покрытие | Golden Fin |
| Фильтры | предварительный, антибактериальный, витамин С, Cold-Catalyst |
| Функции | I Feel, Turbo, Sleep, самоочистка, авторестарт, самодиагностика |
| Гарантия | 3 года |
| Родина бренда | Япония |
| Страна производства | Китай (завод Midea) |
Чем инверторная модель отличается от неинверторной
Dahatsu DS-09I — инверторная сплит-система. В отличие от неинверторных (on/off) кондиционеров, которые работают по принципу «включился — охладил — отключился», инверторный компрессор меняет обороты плавно и поддерживает заданную температуру без резких скачков.
Преимущества инвертора для пользователя:
- Точное поддержание температуры — отклонение не более ±0,5±0,5 °C от заданного значения, в то время как on/off-модели допускают колебания ±2±2 °C.
- Низкий уровень шума — инвертор работает тише за счёт плавного регулирования оборотов вентилятора и компрессора. Минимальный уровень шума DS-09I — 21 дБ(А), это тише шёпота.
- Экономия электроэнергии — инвертор потребляет на 25–30% меньше за счёт отсутствия пусковых токов при каждом включении компрессора.
- Меньший износ компрессора — отсутствие частых пусков и остановок продлевает срок службы компрессора.
- Работа на обогрев до −15−15 °C — инвертор эффективнее on/off-моделей при низких наружных температурах, так как может поддерживать минимальные обороты компрессора без постоянных отключений.
Функции и режимы работы
Сплит-система Dahatsu DS-09I работает в четырёх режимах: охлаждение, обогрев, вентиляция и осушение.
Ключевые функции:
- I Feel — датчик температуры встроен в пульт ДУ. Кондиционер поддерживает комфортную температуру в зоне нахождения пользователя, а не у стены, где висит внутренний блок.
- Turbo — интенсивный режим для быстрого охлаждения или обогрева на максимальной мощности.
- Ночной режим (Sleep) — плавное изменение температуры и снижение скорости вентилятора для комфортного сна.
- Самоочистка (X-FAN) — после выключения вентилятор внутреннего блока продолжает работать несколько минут, просушивая испаритель и предотвращая образование плесени.
- Авторестарт — восстановление настроек после сбоя электропитания.
- Самодиагностика — автоматическое определение неисправностей с выводом ошибки через индикаторы.
- Таймер на 24 часа — программирование включения и отключения.
- Cold-Catalyst Filter — холодный катализатор нейтрализует формальдегид, летучие органические соединения и неприятные запахи.
- Антибактериальный фильтр — подавляет размножение бактерий на испарителе.
- Витаминный фильтр — насыщает воздух частицами витамина С.
- Golden Fin — антикоррозийное покрытие теплообменника наружного блока.
- LED-дисплей — индикация температуры и режима на панели внутреннего блока, отключаемый.
- Защита от холодных потоков — при обогреве вентилятор запускается только после прогрева теплообменника.
- Система против образования льда — защита наружного блока от обмерзания.
Где применяется
Модель DS-09I оптимальна для помещений 15–30 м²: спальни, детские, кухни, небольшие гостиные, студии, кабинеты, гостиничные номера. Инверторный компрессор особенно полезен в спальнях и детских — низкий уровень шума (21 дБ(А)) не мешает сну, а точное поддержание температуры исключает переохлаждение.
Этапы монтажа сплит-системы Dahatsu DS-09I / DSN-09I

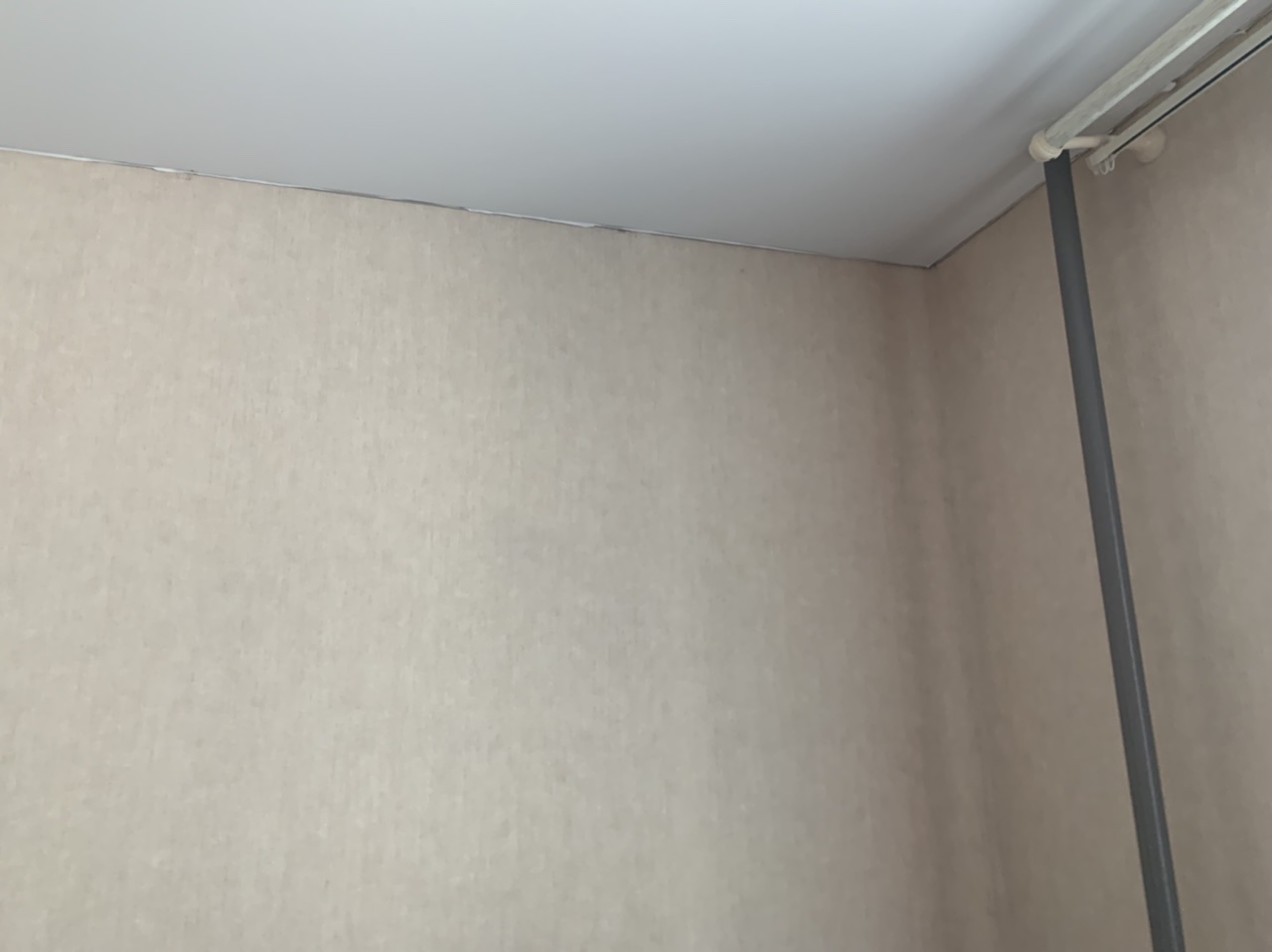

1. Разметка и выбор мест установки
Внутренний блок размещается на стене на расстоянии не менее 10 см от потолка и 15 см от боковой стены. Воздушный поток не должен направляться прямо на кровать, диван или рабочий стол. Отверстие для трассы бурится под наклоном вниз в сторону улицы (наружный край ниже на 5–7 мм) для естественного оттока конденсата. Наружный блок устанавливается на кронштейны под окном или на балконе — в зоне свободного доступа для обслуживания.
Внутренний блок DS-09I компактен (715×285×194 мм) и весит 7,6 кг. Монтажная пластина выравнивается по уровню строго горизонтально и крепится к стене дюбель-гвоздями минимум в 5–6 точках. Пластина должна плотно прилегать к стене — зазоры приводят к вибрации и шуму.

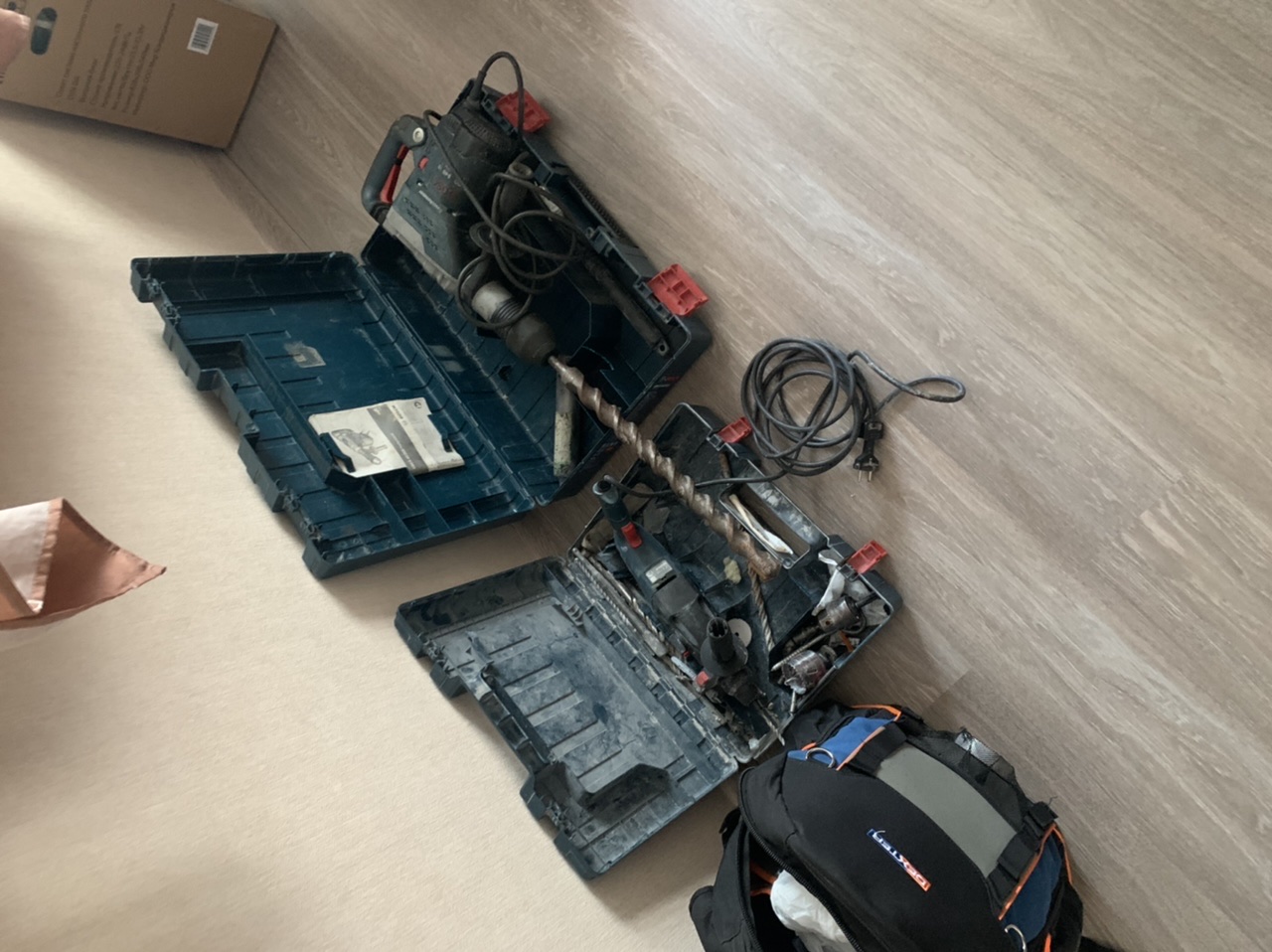

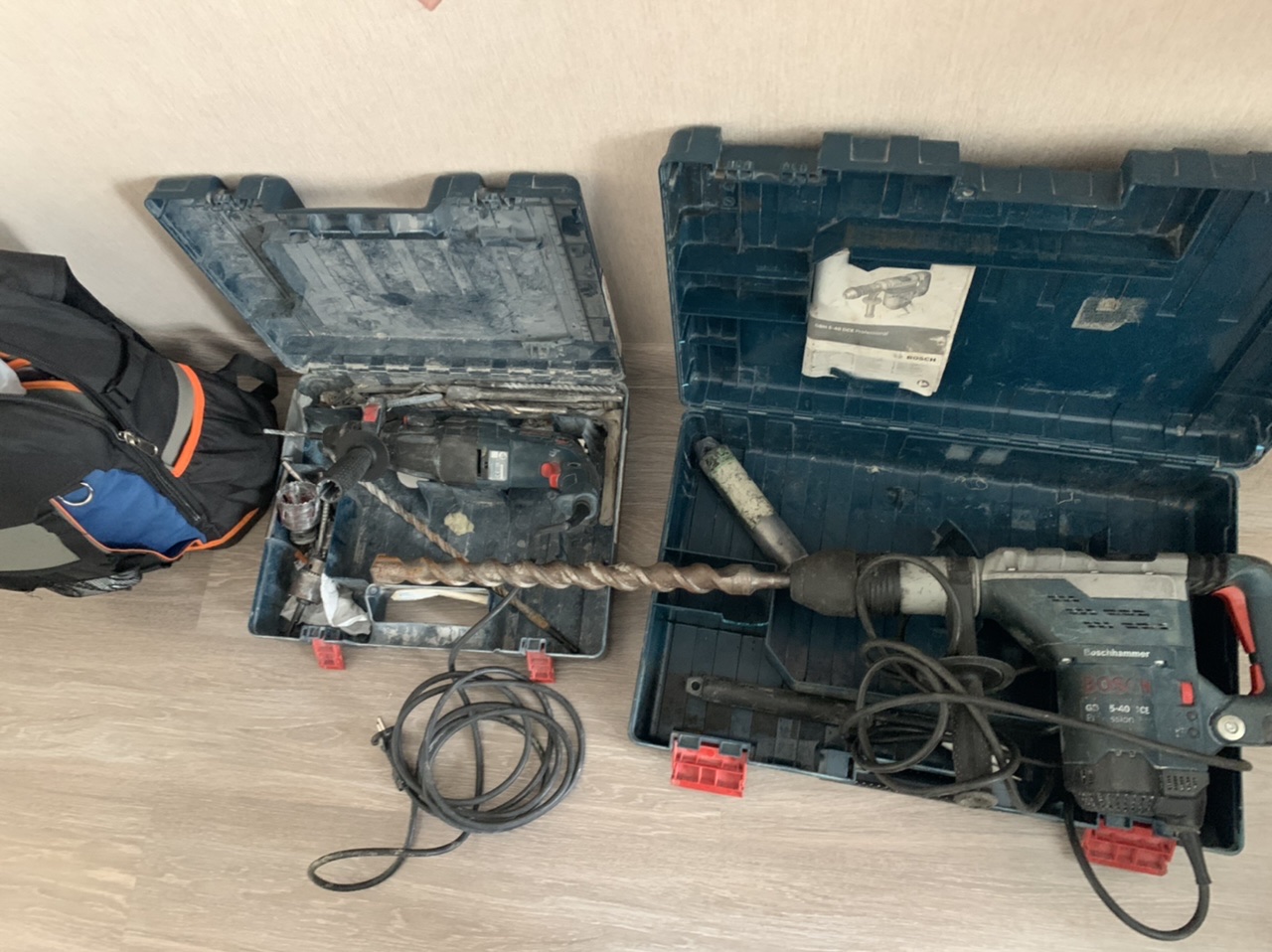

2. Бурение отверстия и штробление
Пробивается сквозное отверстие диаметром 65 мм. При скрытом монтаже в штробу прокладываются медные трубы, дренажный шланг и межблочный кабель. Размеры штробы — 50–60 мм в ширину и глубину. В отверстие вставляется защитная манжета.

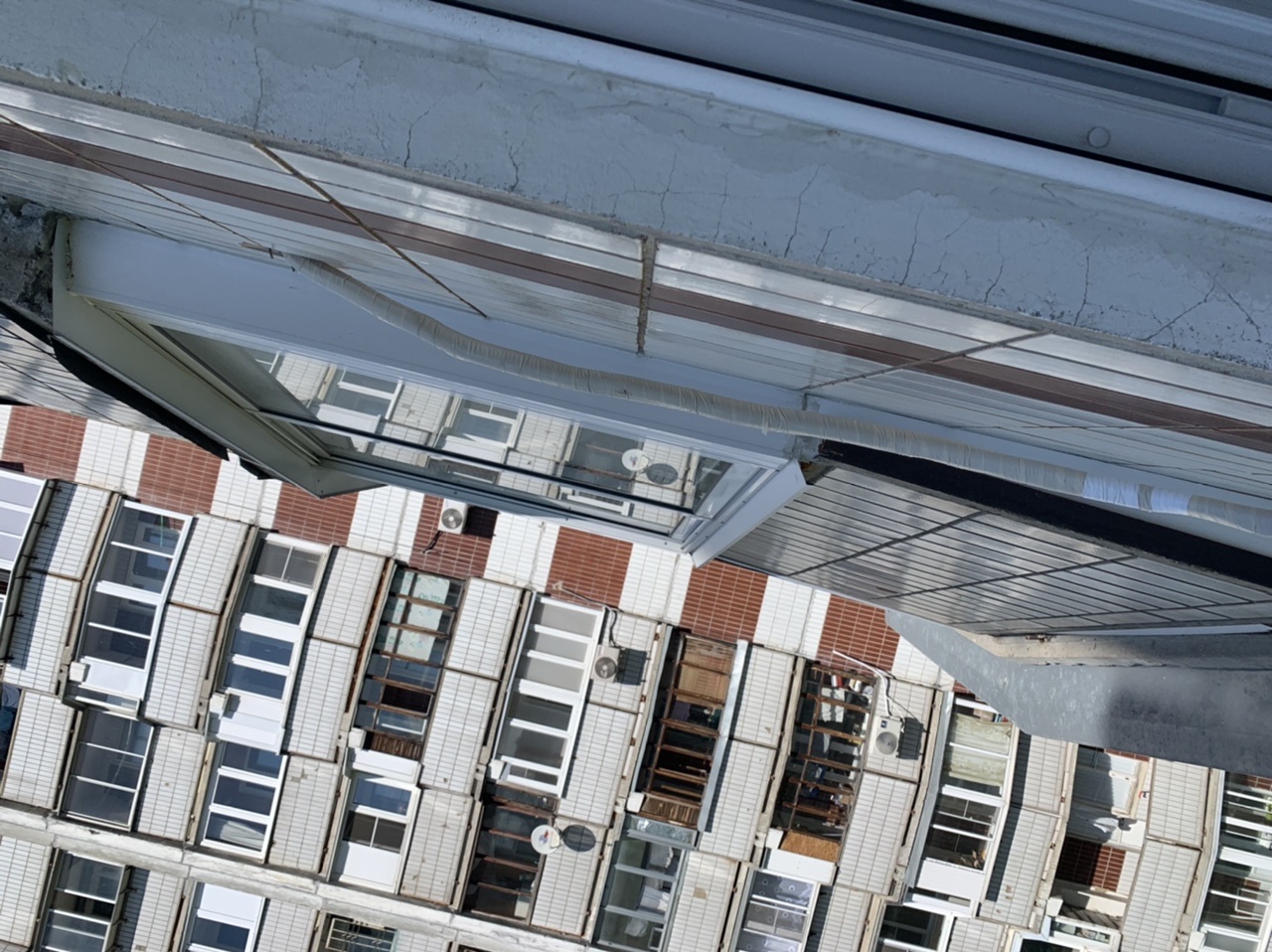

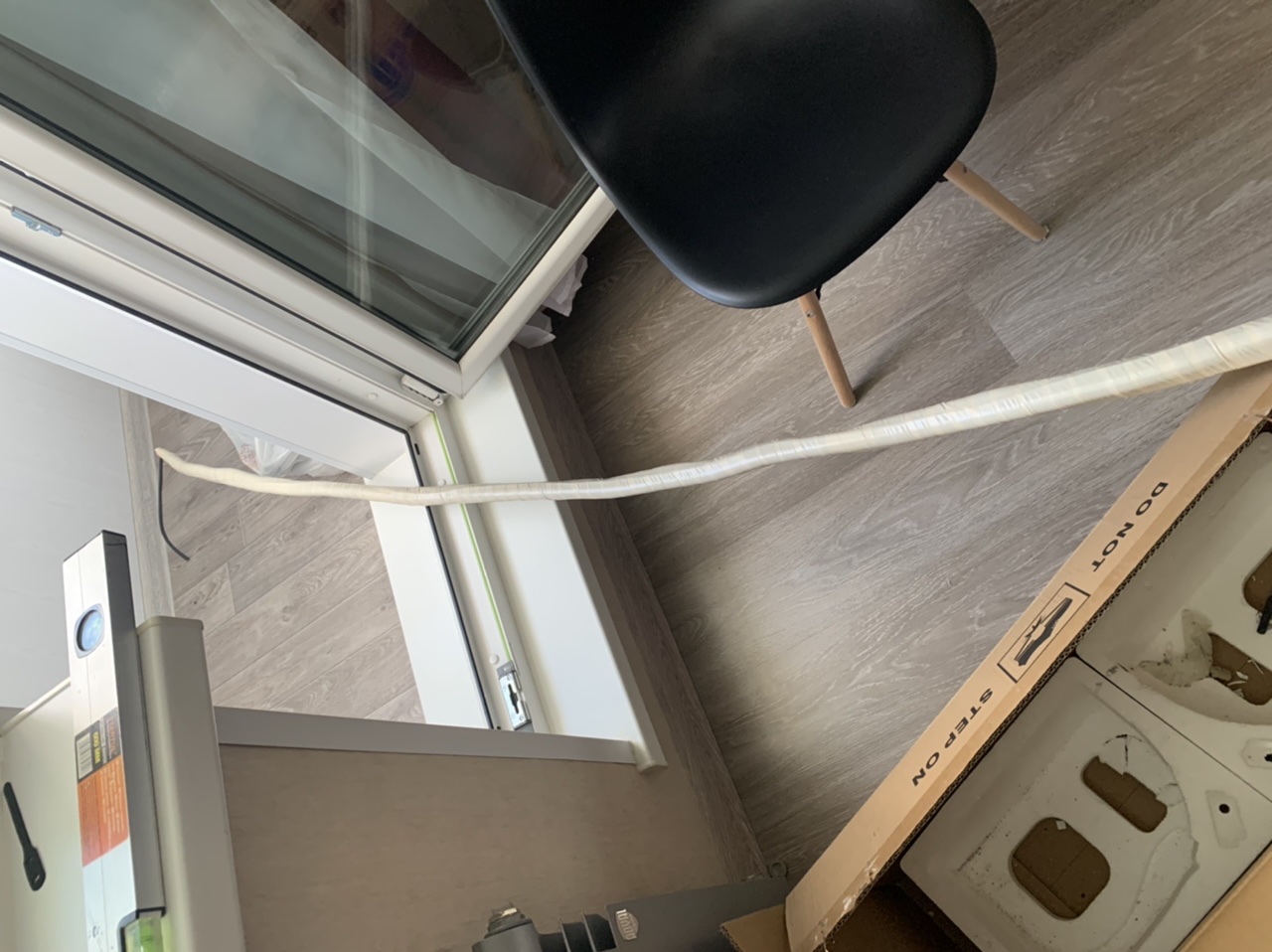

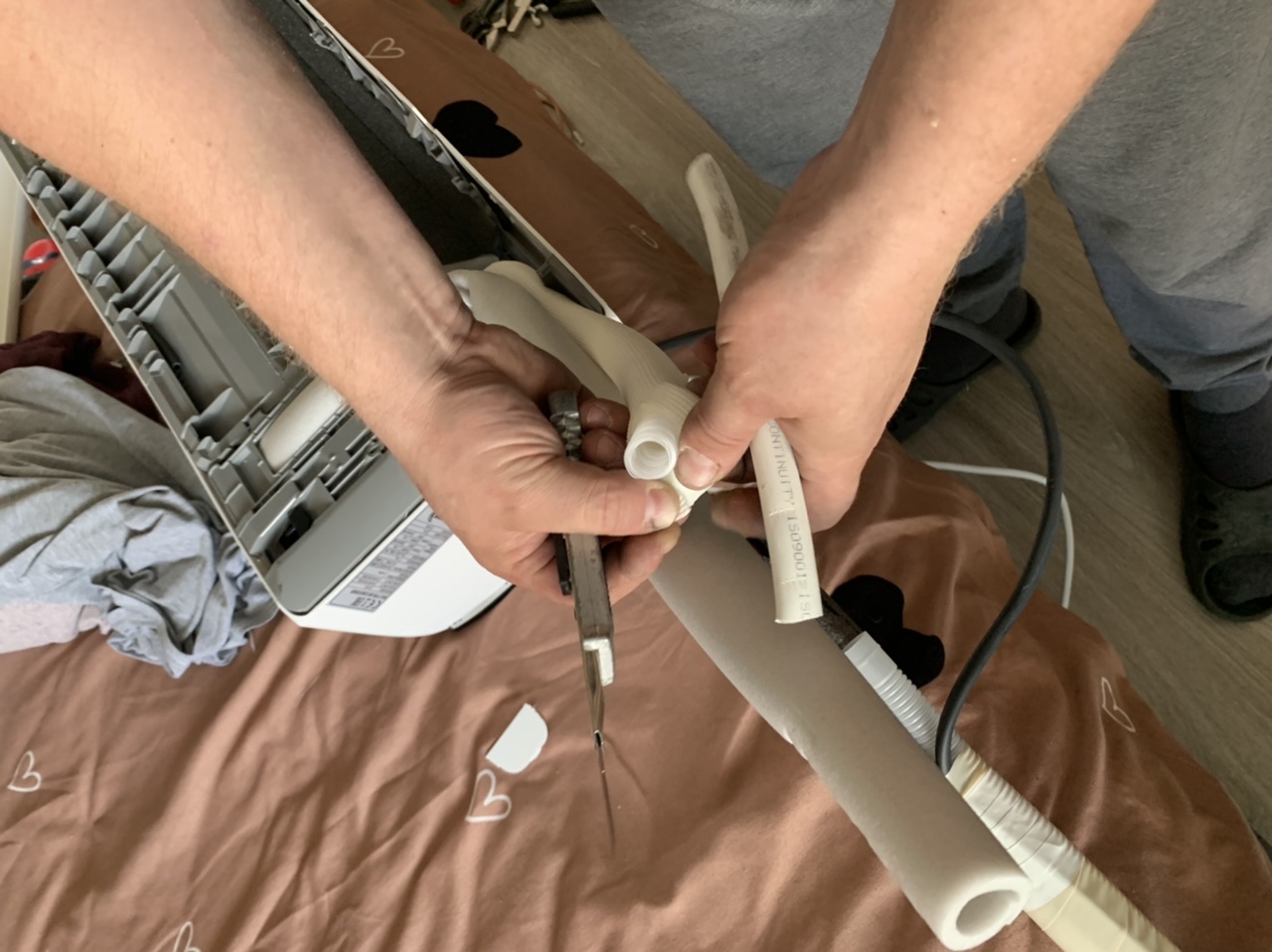

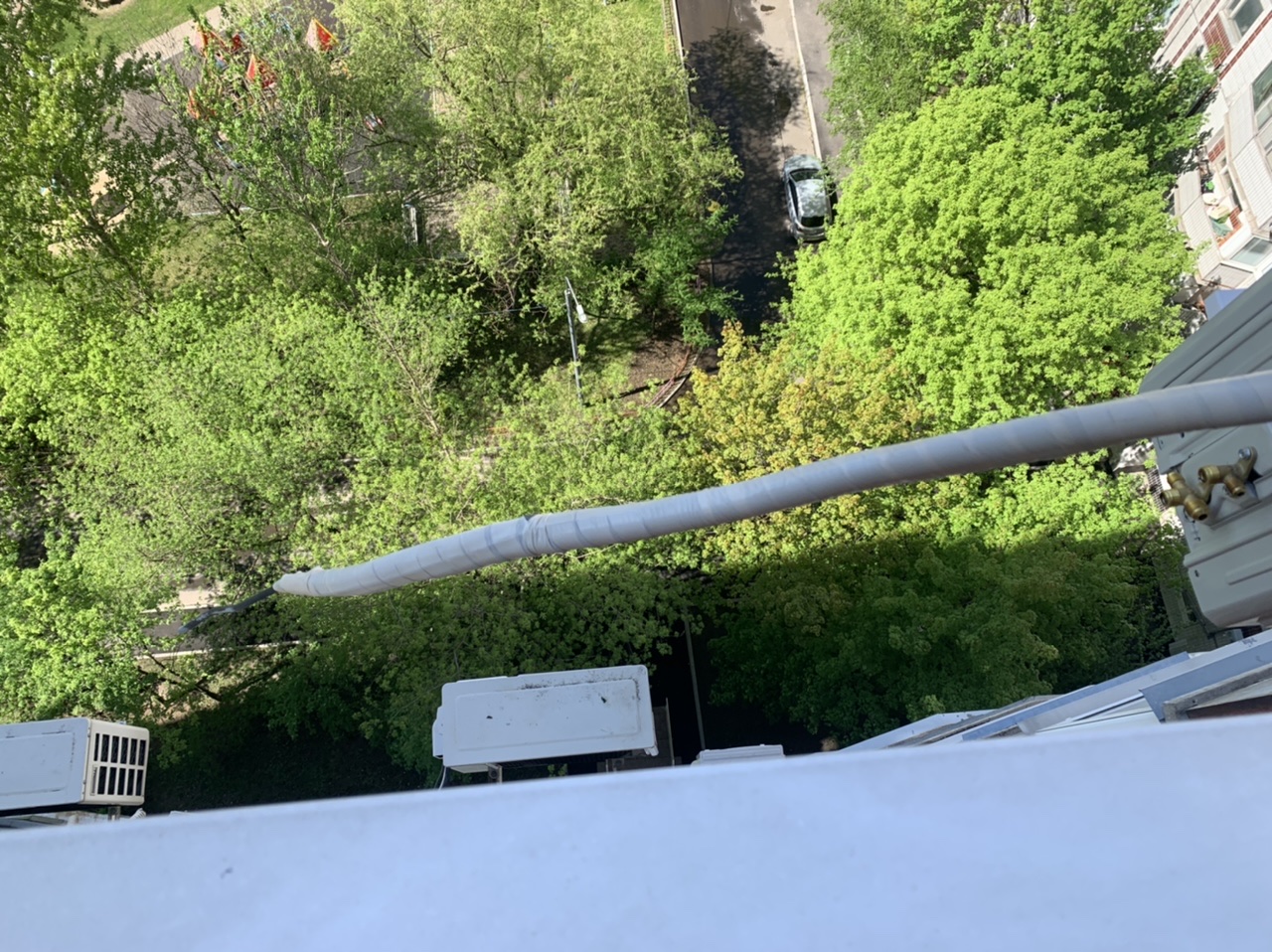

3. Прокладка фреоновой трассы
Используются медные трубы двух диаметров: жидкостная — 1/4″ (6,35 мм), газовая — 3/8″ (9,52 мм). На каждую трубу надевается теплоизоляция толщиной не менее 9 мм — без зазоров. Изгибы выполняются трубогибом с радиусом не менее 5 диаметров трубы; ручной изгиб без инструмента приводит к заломам.
Трубы отрезаются труборезом под углом 90°, заусенцы удаляются римером. Накидные гайки надеваются на трубы до развальцовки. Затяжка — двумя ключами: одним фиксируется штуцер, другим затягивается гайка. Для инверторных моделей особенно важна качественная вальцовка — инверторный компрессор чувствителен к влаге и загрязнениям, которые могут попасть через микроутечки.
Максимальная длина трассы — 20–25 м, перепад высот — 10 м. Заводская заправка R410A (590–660 г) рассчитана на трассу до 5 м. При длине от 5 до 20 м требуется дозаправка из расчёта 20–30 г на метр свыше 5 м.
4. Дренаж
Дренажный шланг прокладывается с уклоном не менее 1 см на метр в сторону стока — без подъёмов, перекручиваний и перегибов. Конденсат отводится на улицу или в канализацию (через сифон). Конец шланга нельзя погружать в воду.

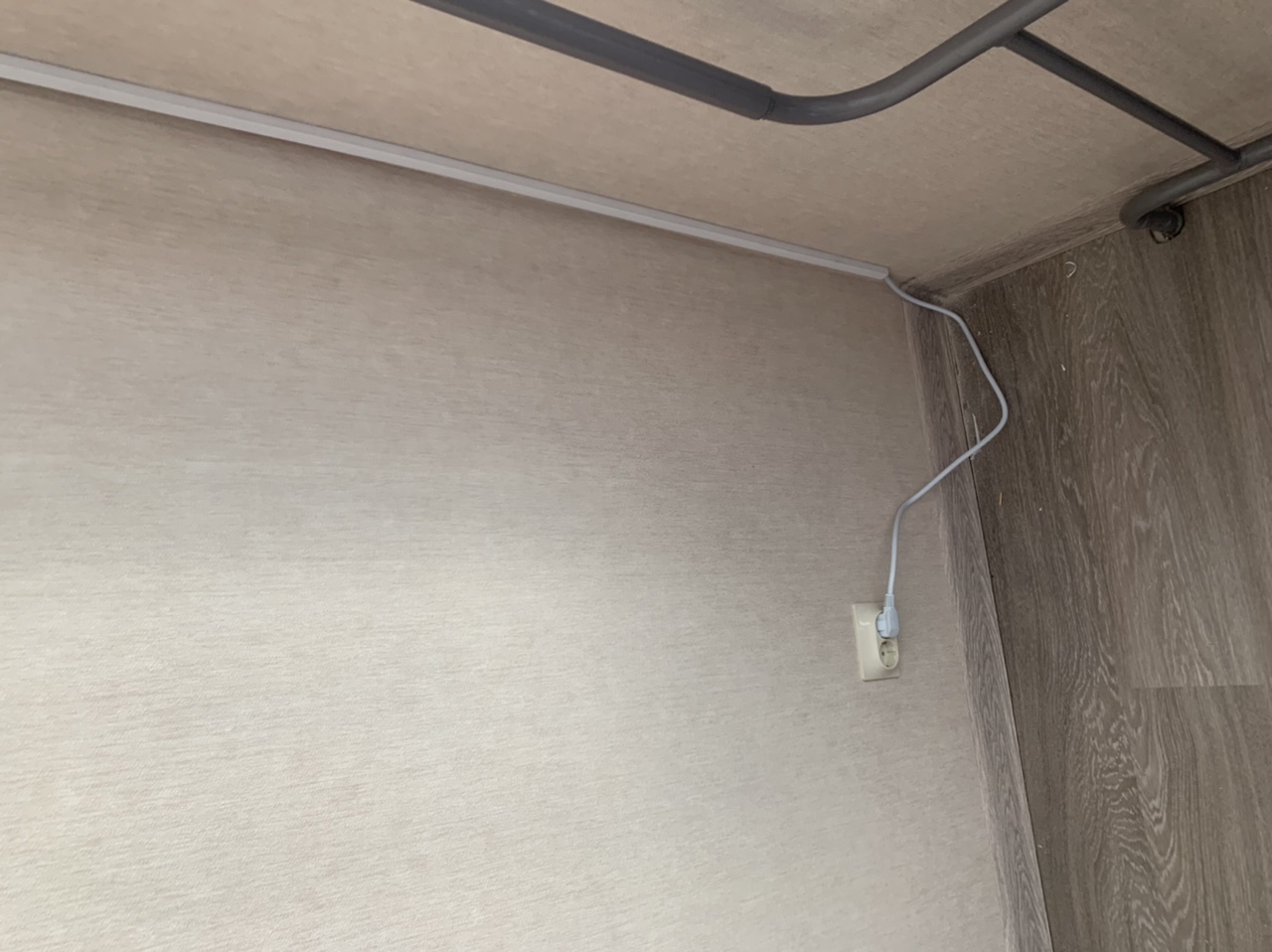

5. Электроподключение
Питание подаётся на внутренний блок. Межблочный кабель — 4×1,5 мм². Силовой кабель питания — 3×2,5 мм² через отдельный автомат защиты на 16 А. Запрещается подключать к этой линии другие электроприборы. Электросхема нанесена на внутреннюю сторону крышки клеммной коробки. Крышка после подключения должна быть плотно закрыта — неплотная посадка допускает попадание пыли и влаги.

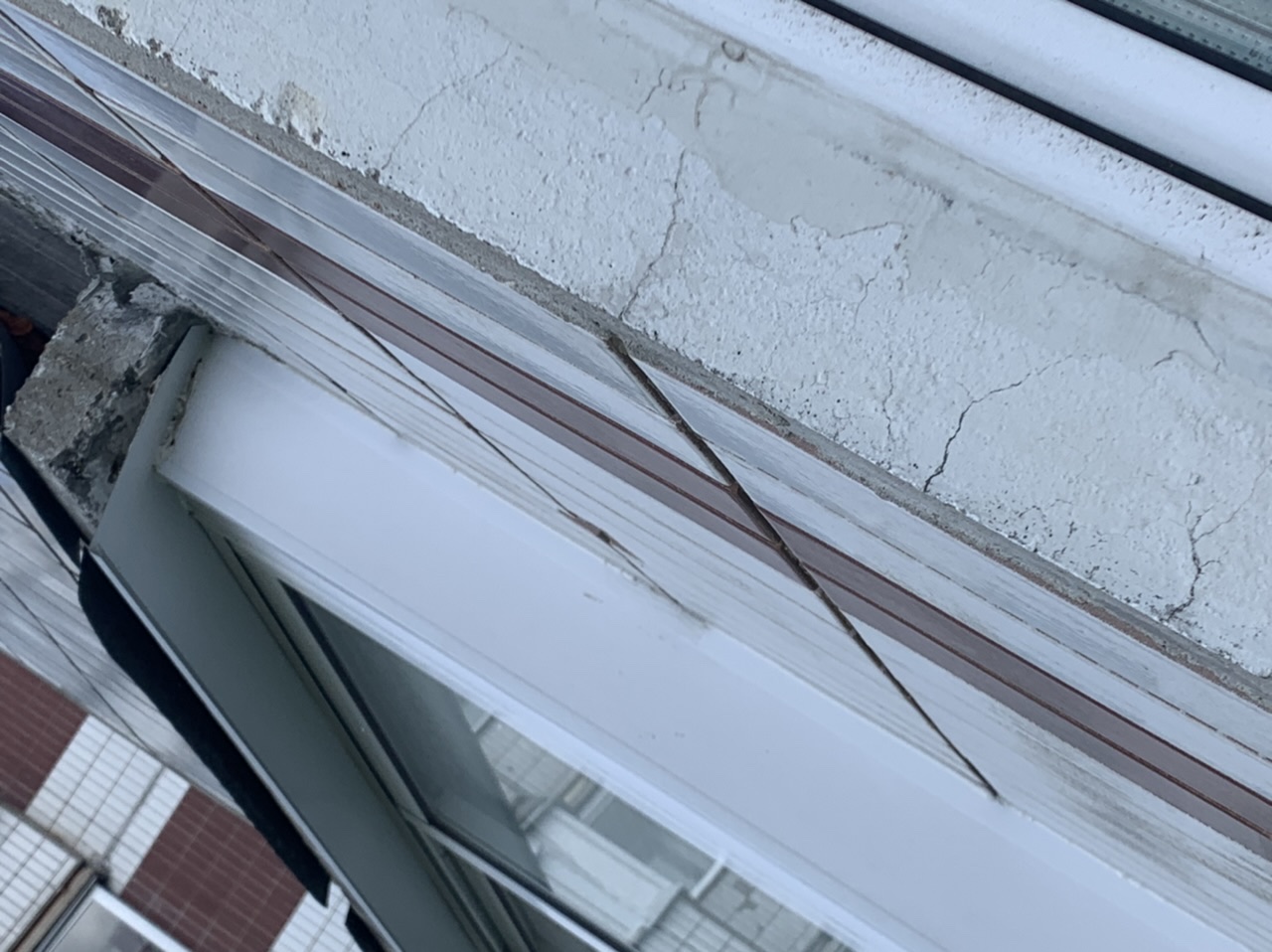

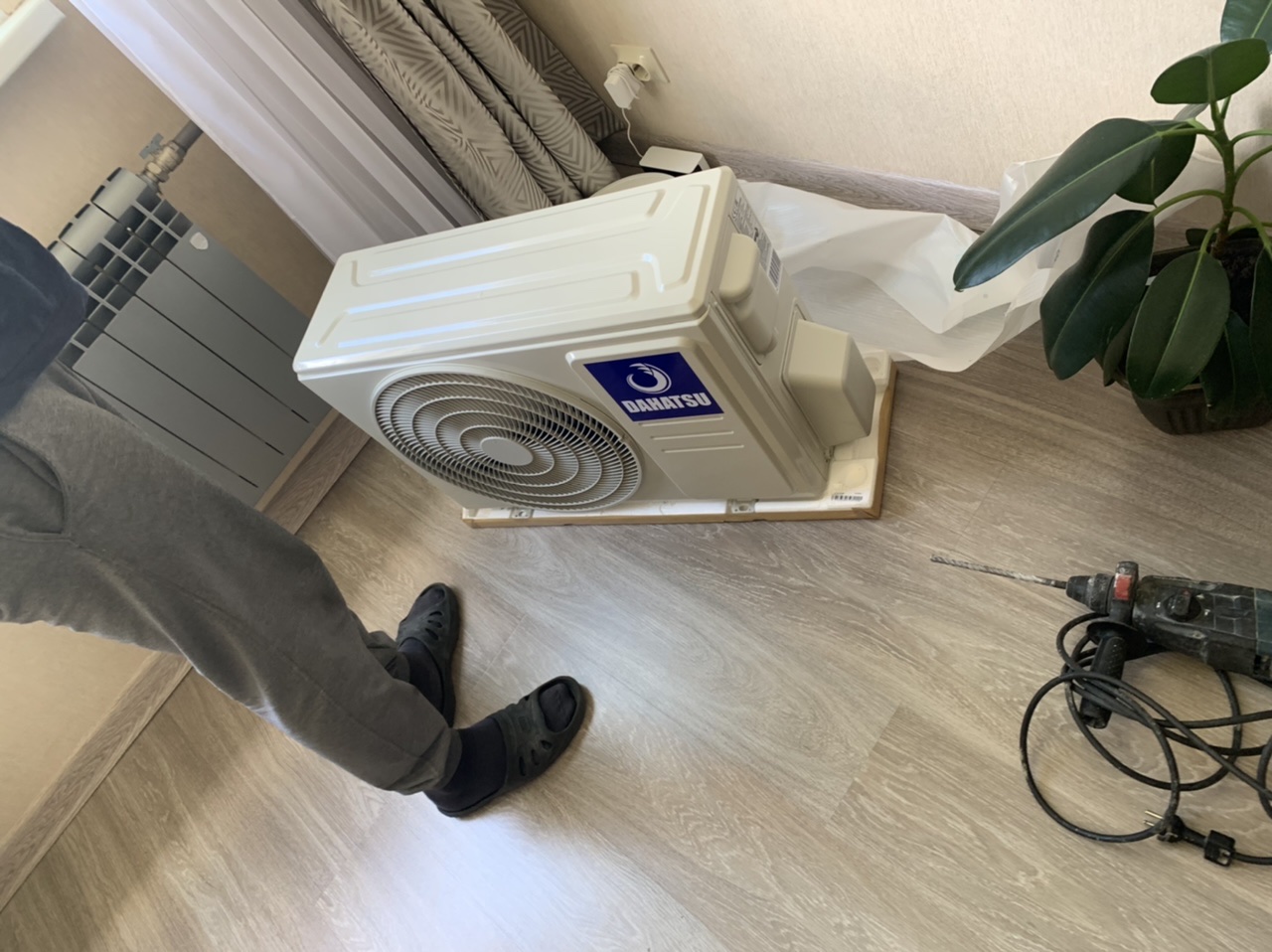

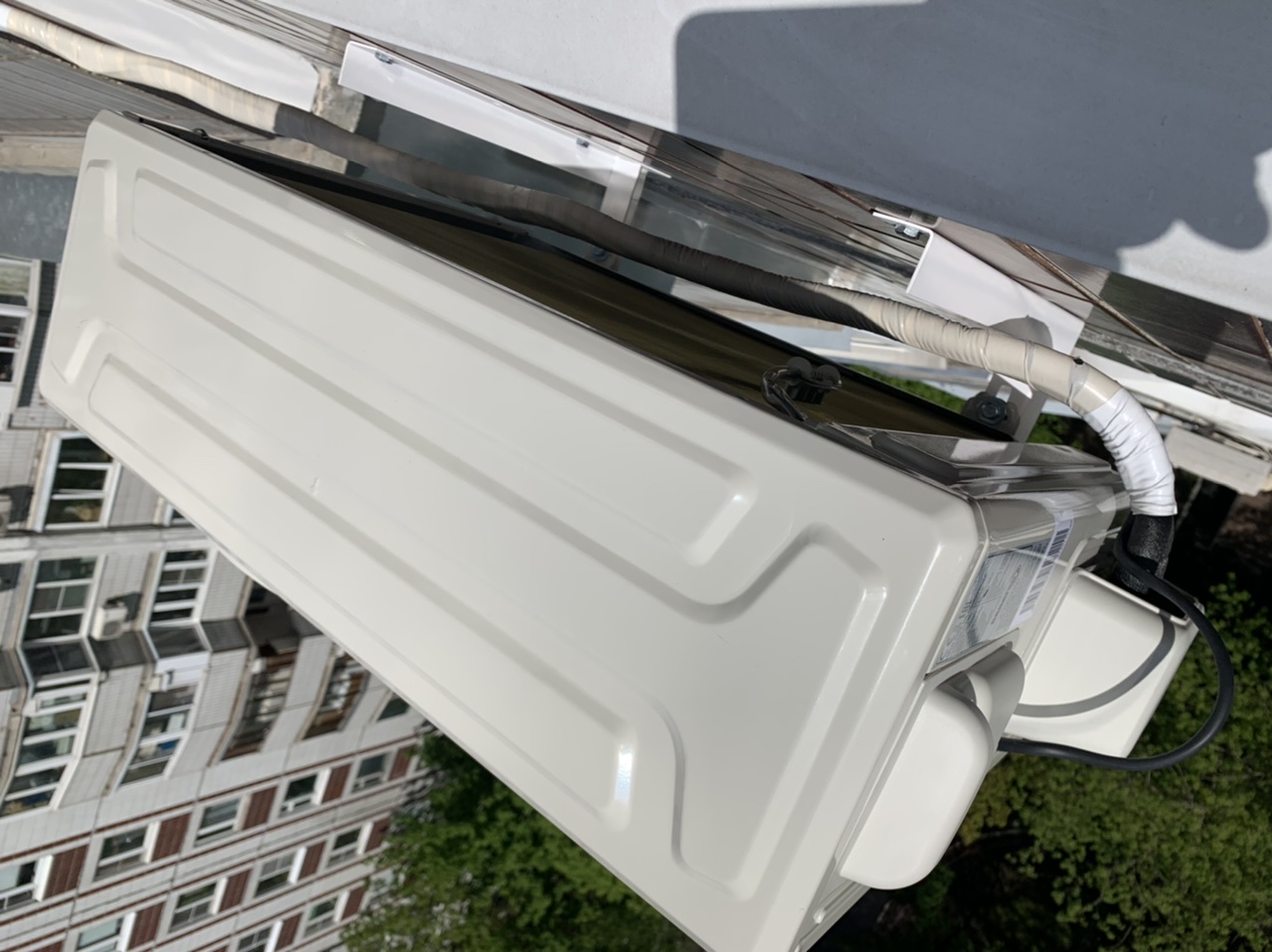

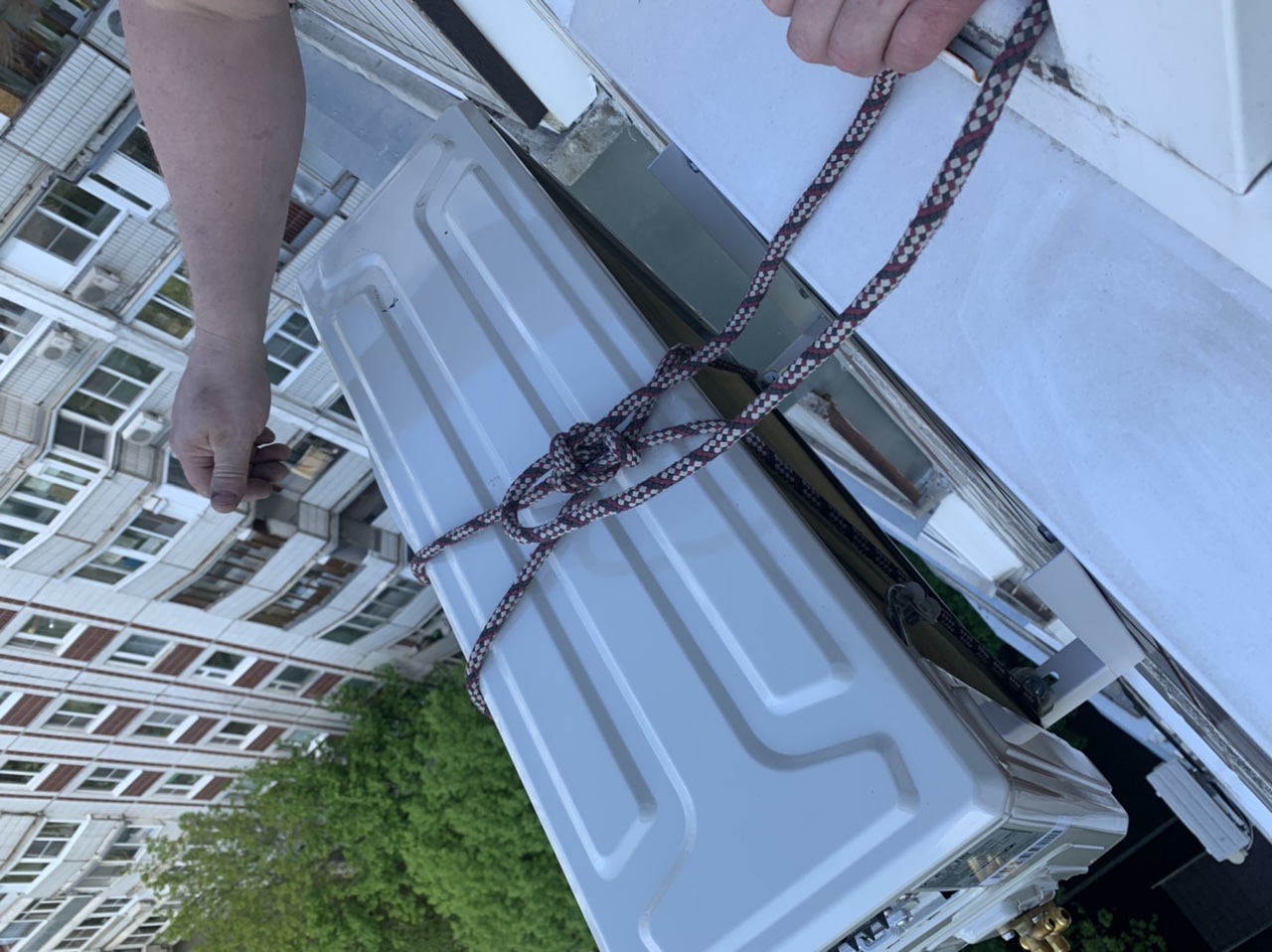

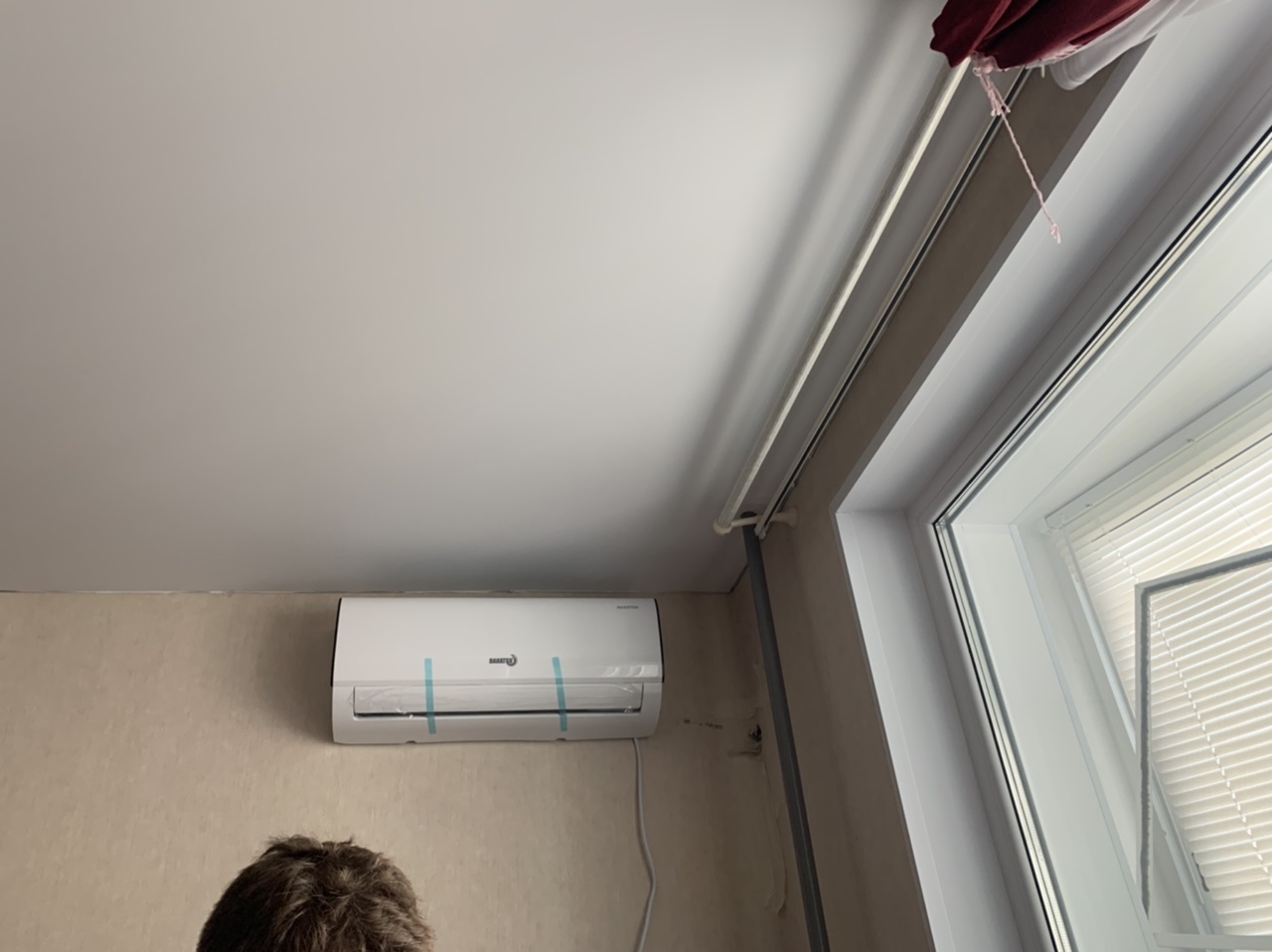

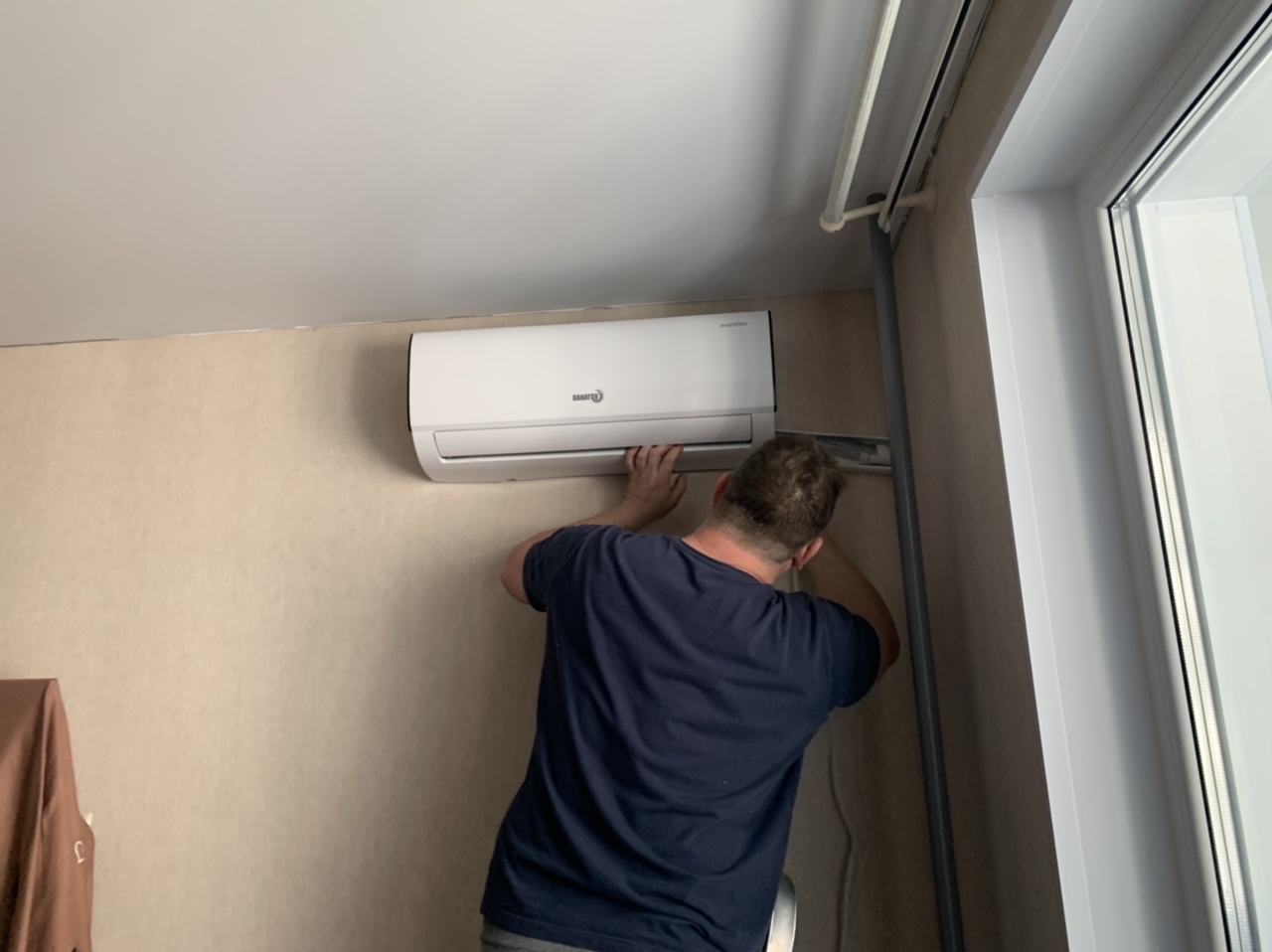

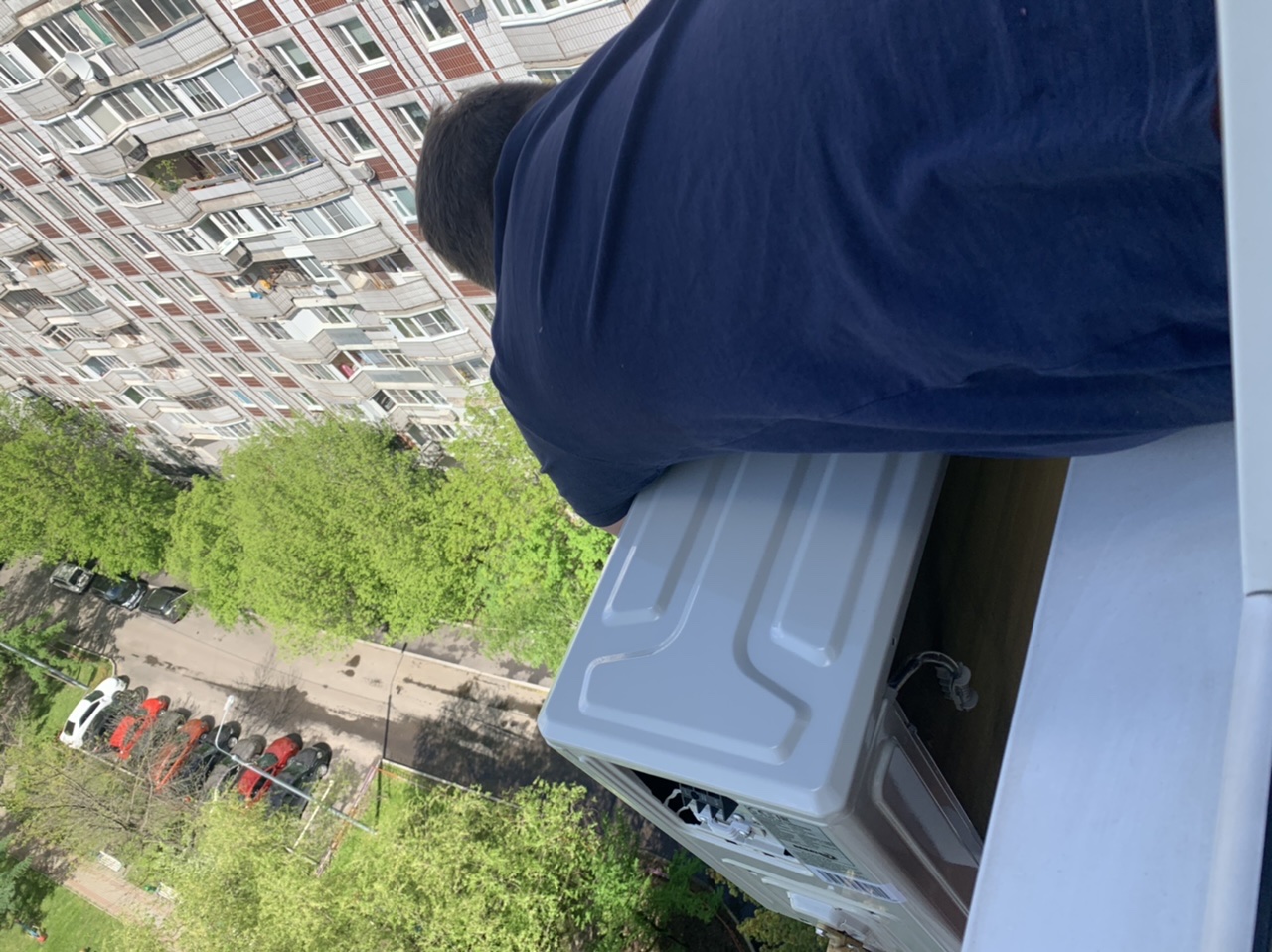

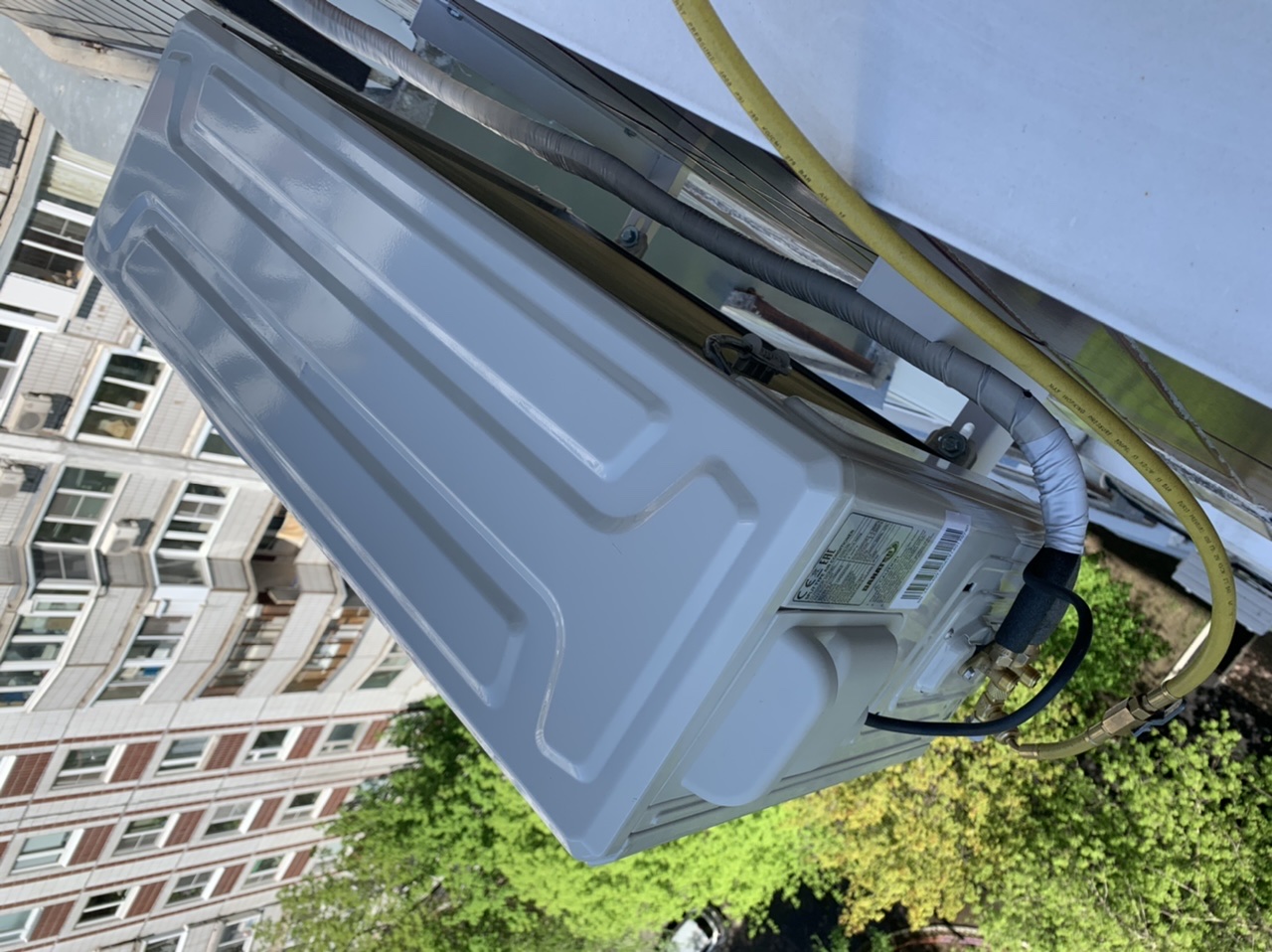

6. Установка блоков

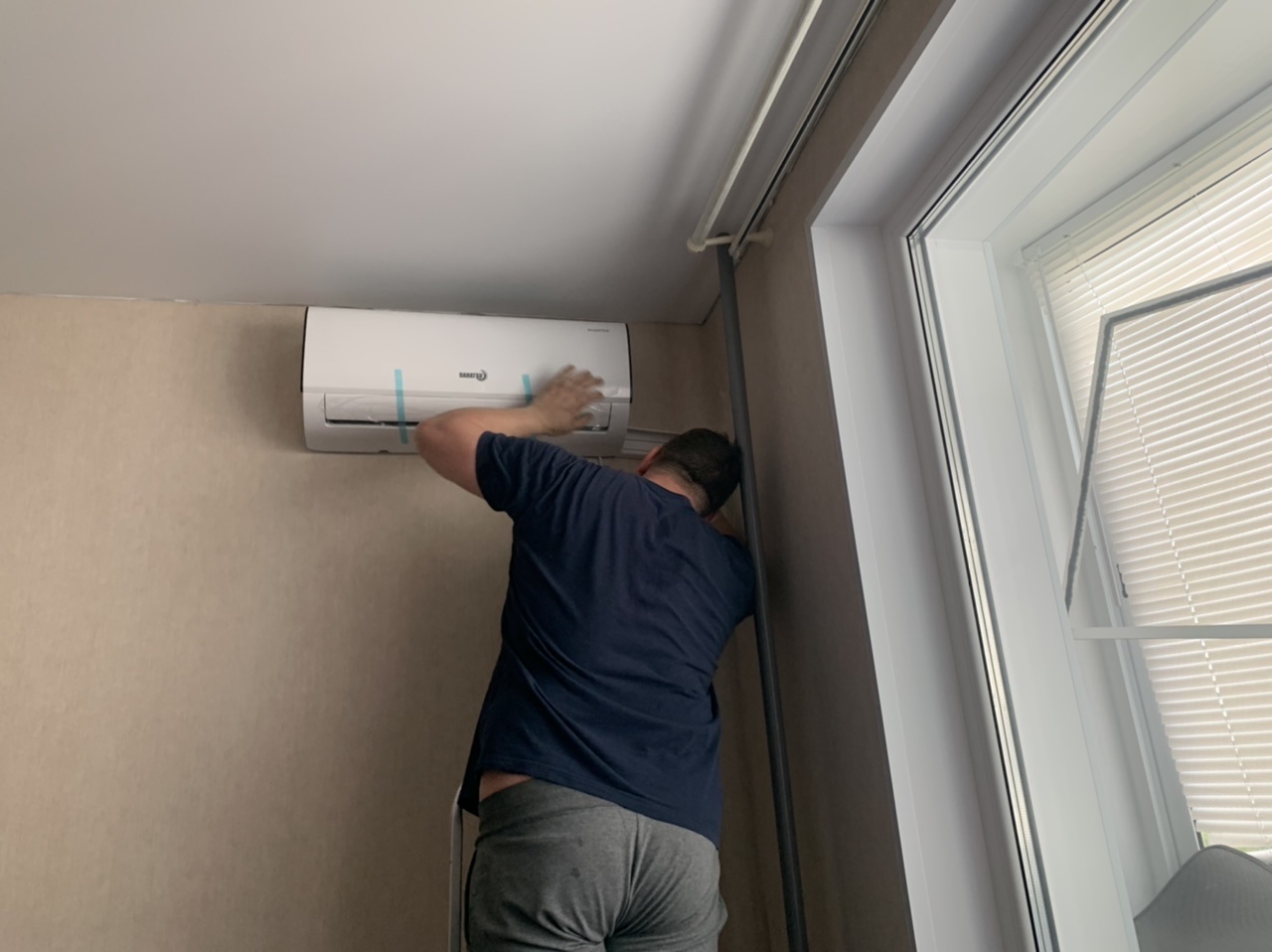

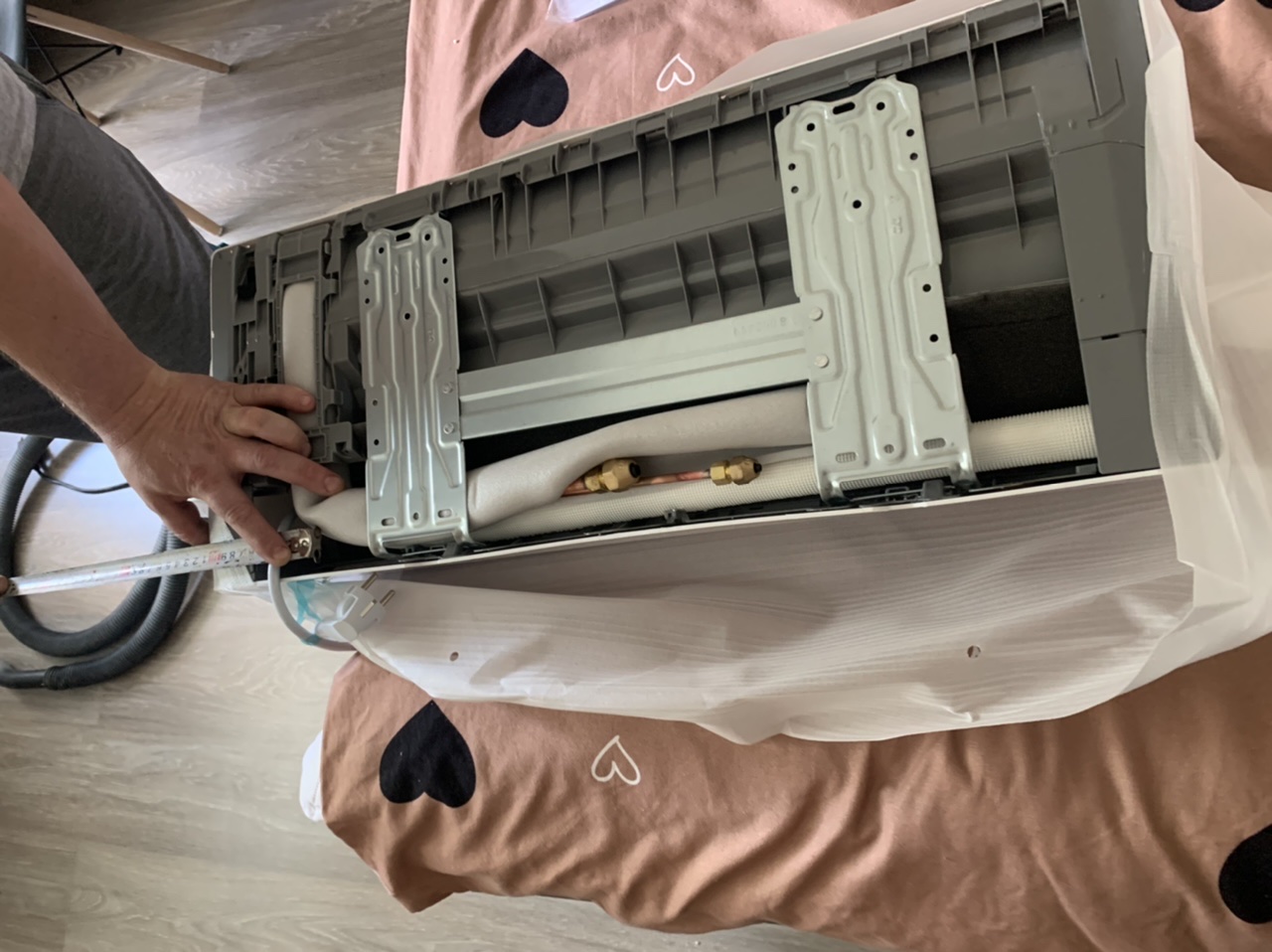

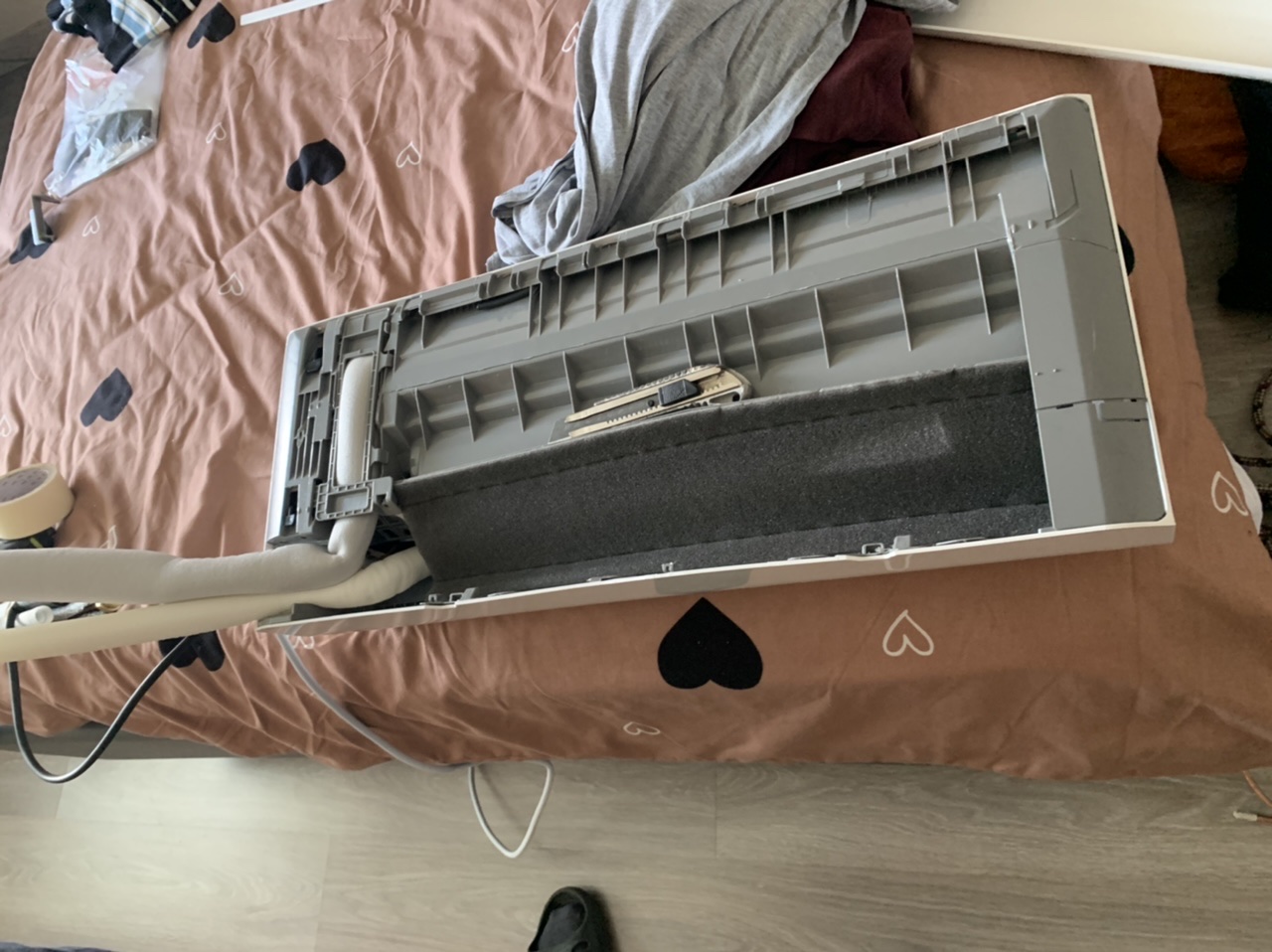

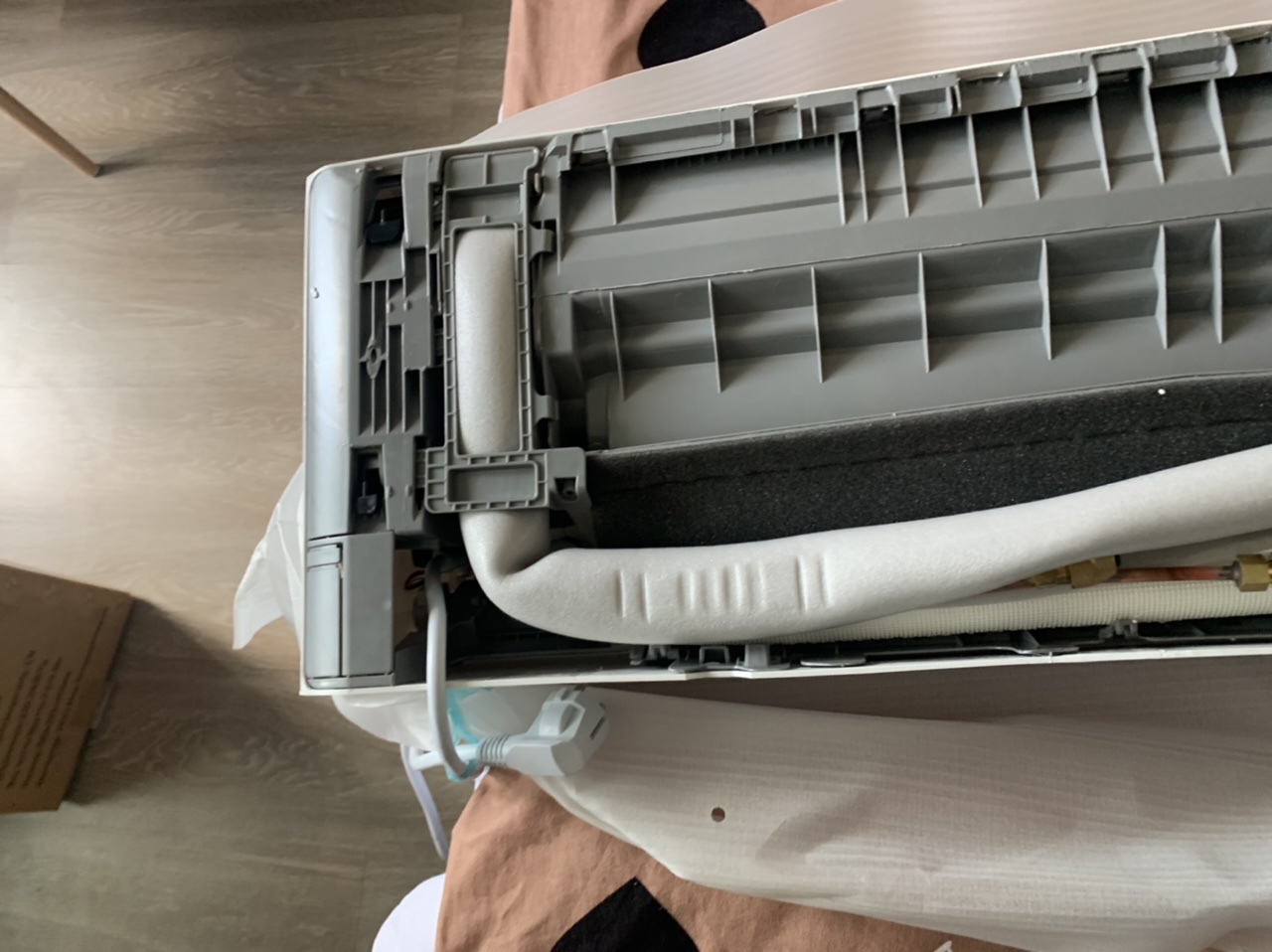

Внутренний блок навешивается на монтажную пластину: верхняя часть — за верхний крюк, затем блок прижимается вниз до защёлкивания. Наружный блок (23,5 кг) устанавливается на кронштейны с виброизоляторами, подключаются трубы и кабели. Кронштейны проверяются на коррозию и надёжность крепления.

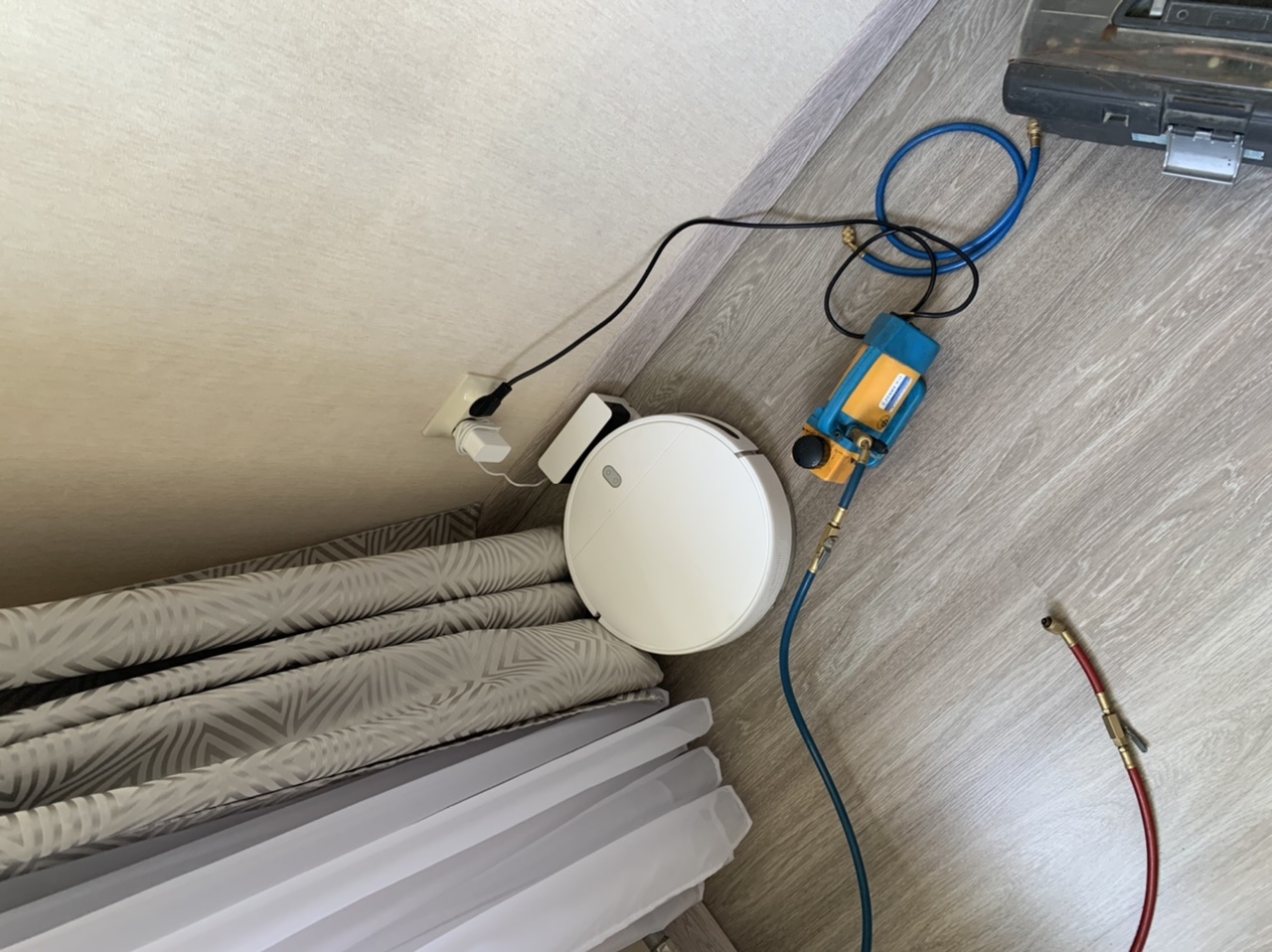

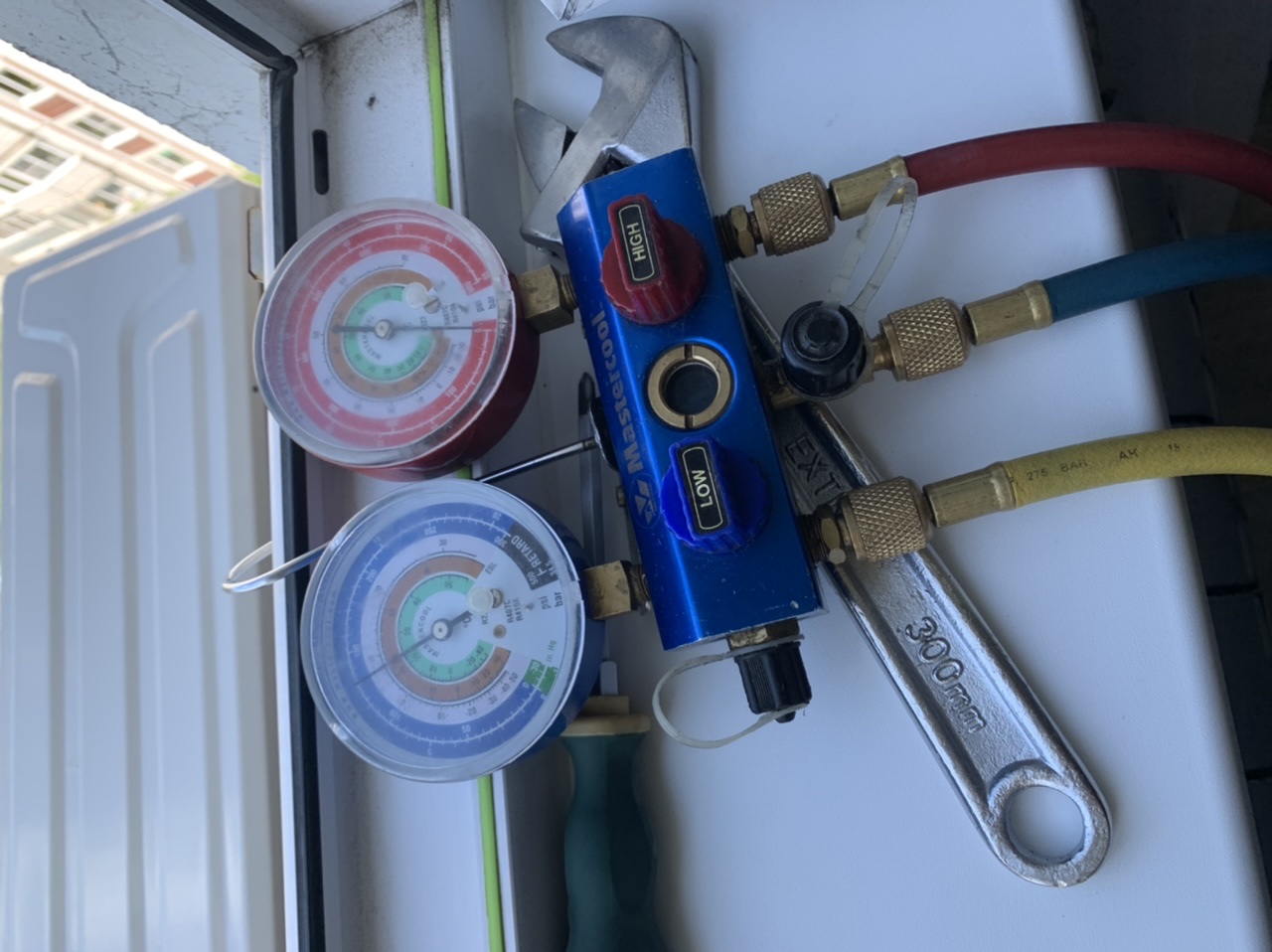

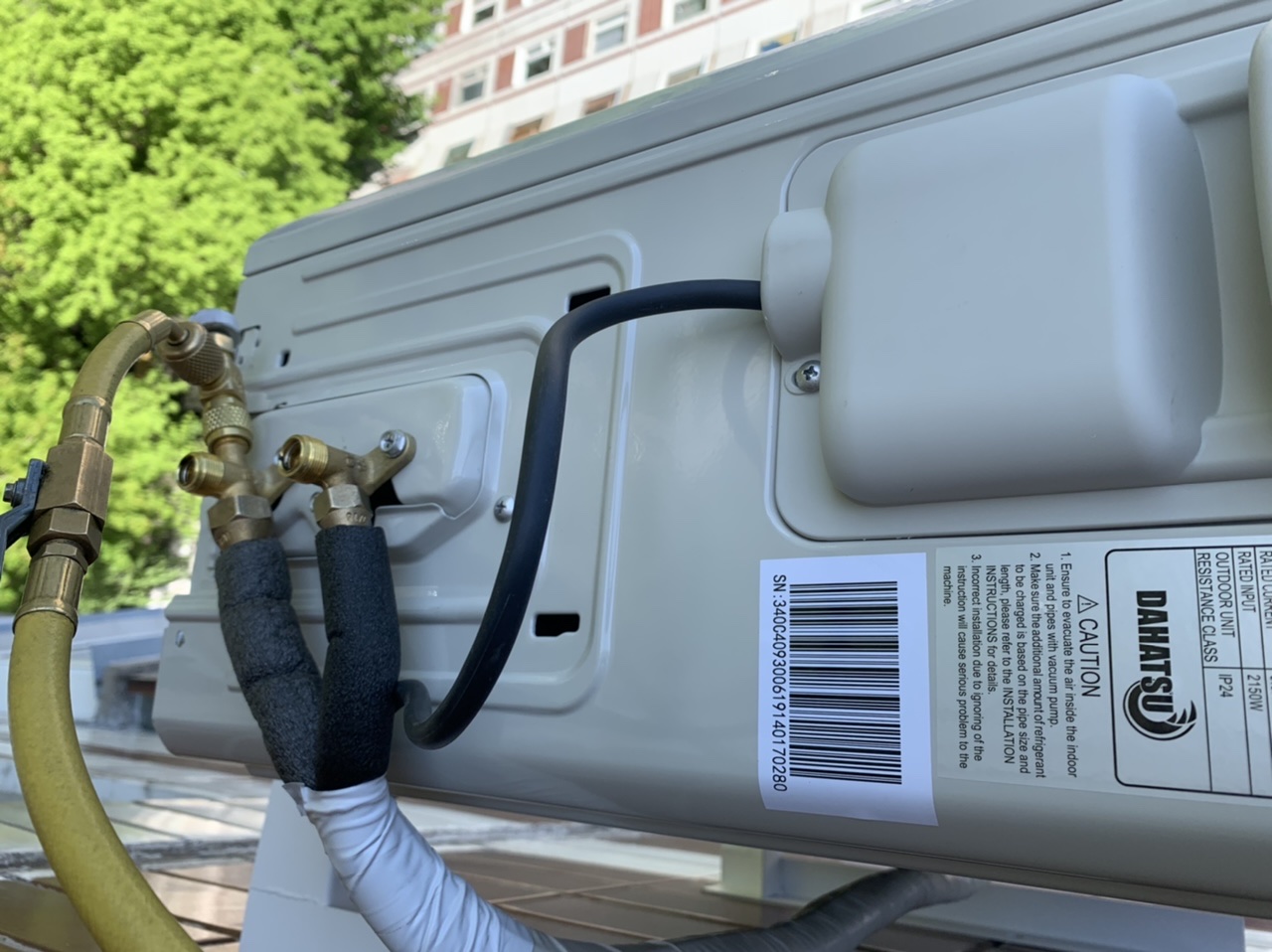

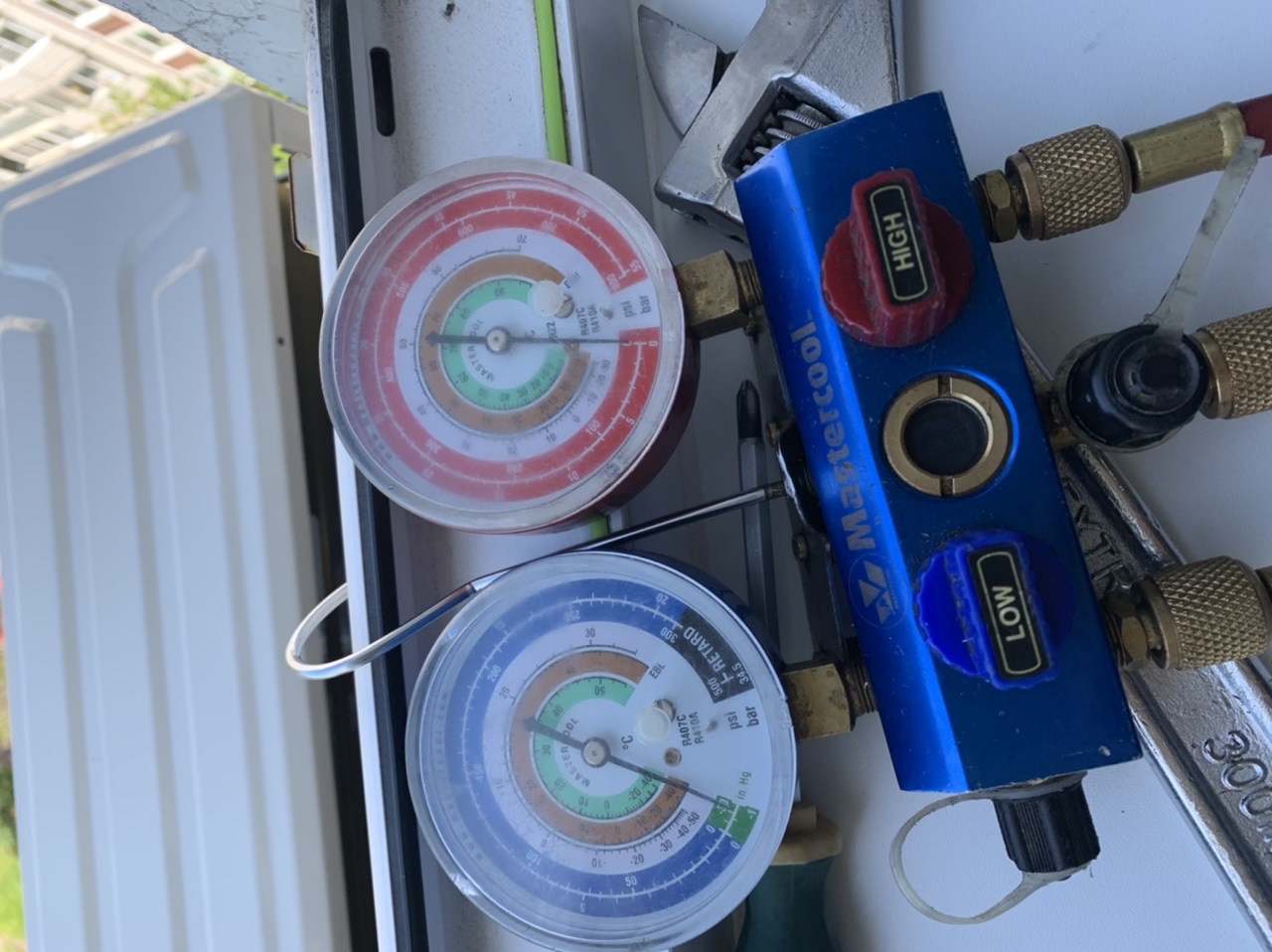

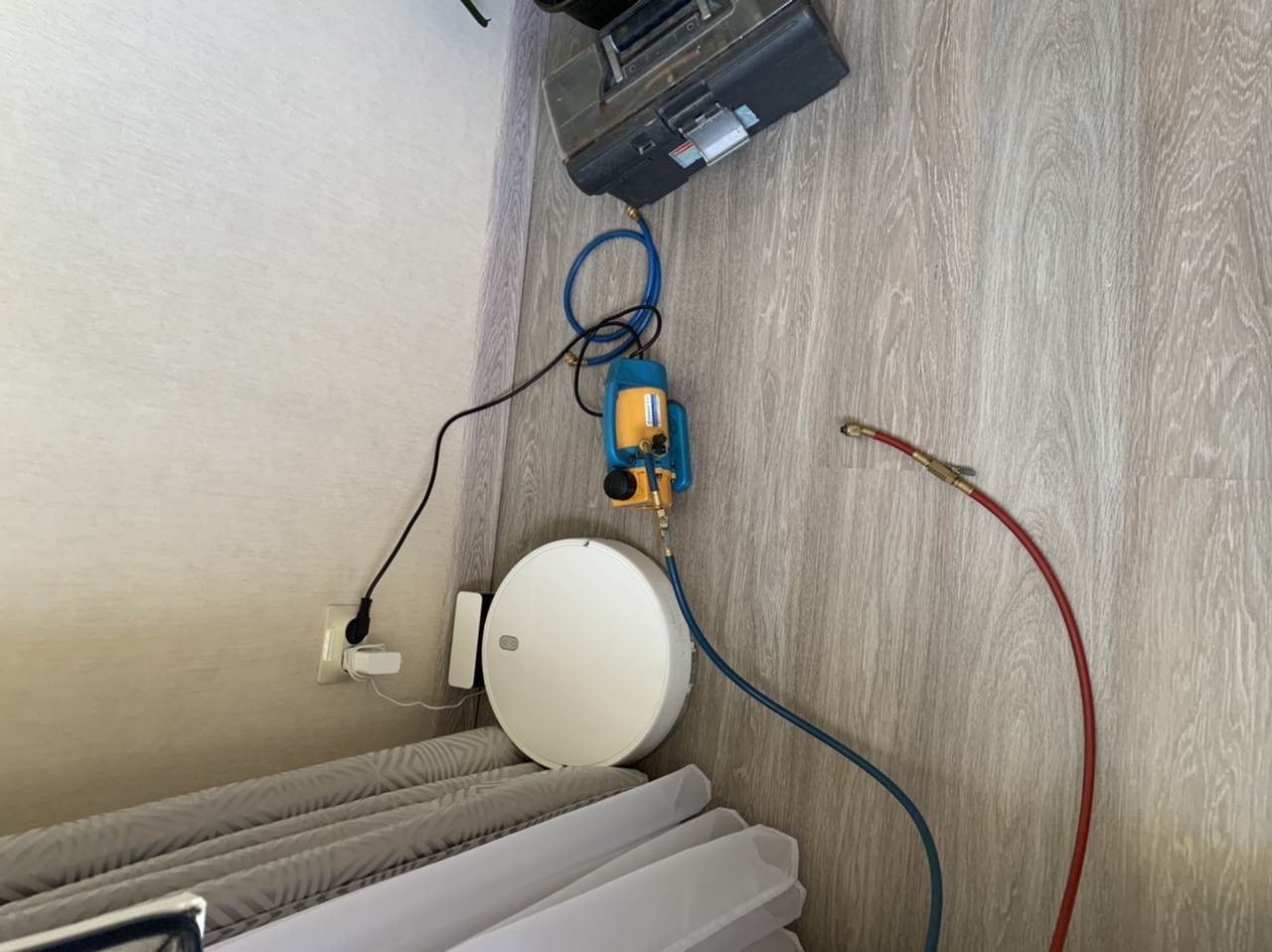

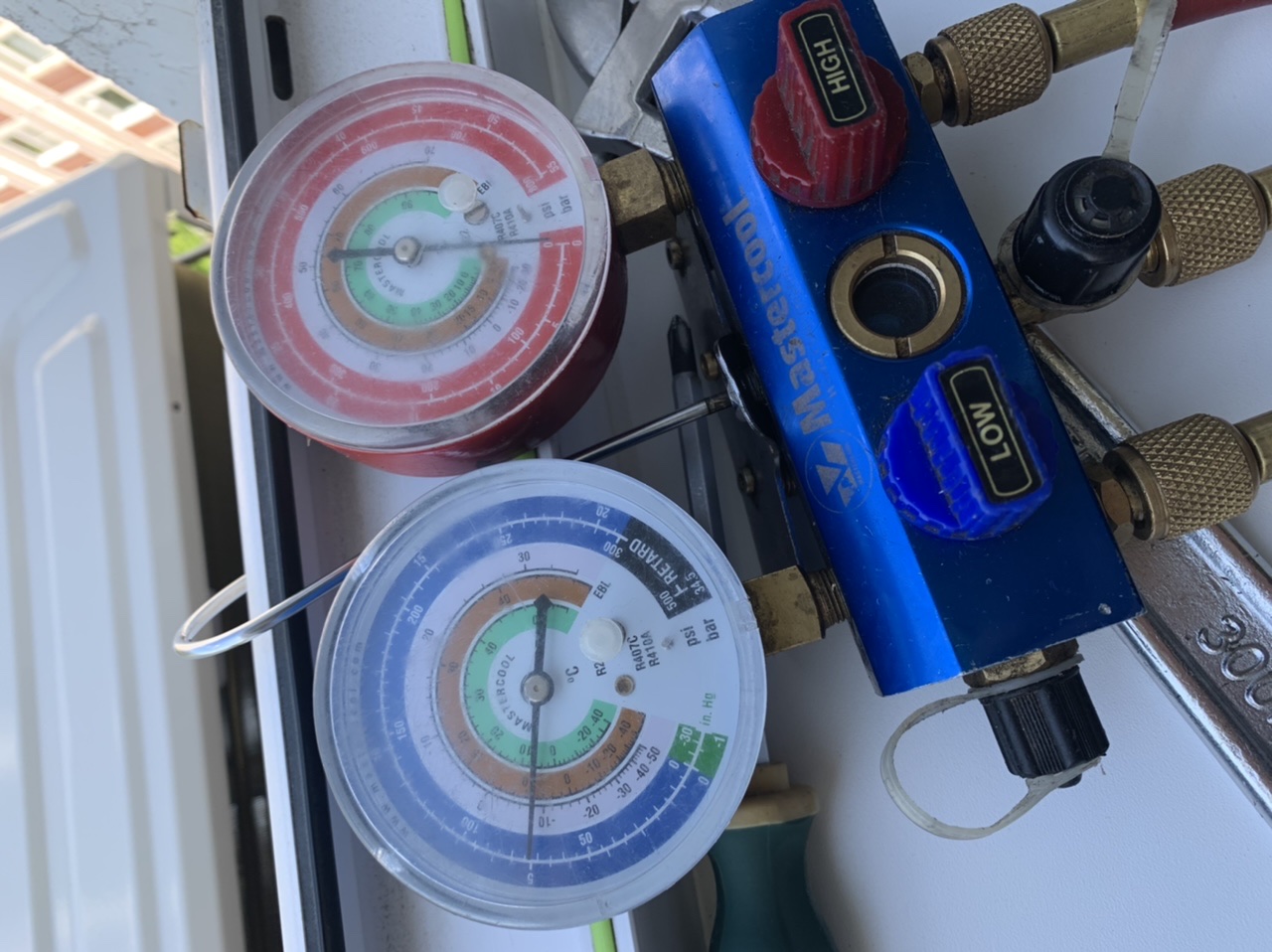

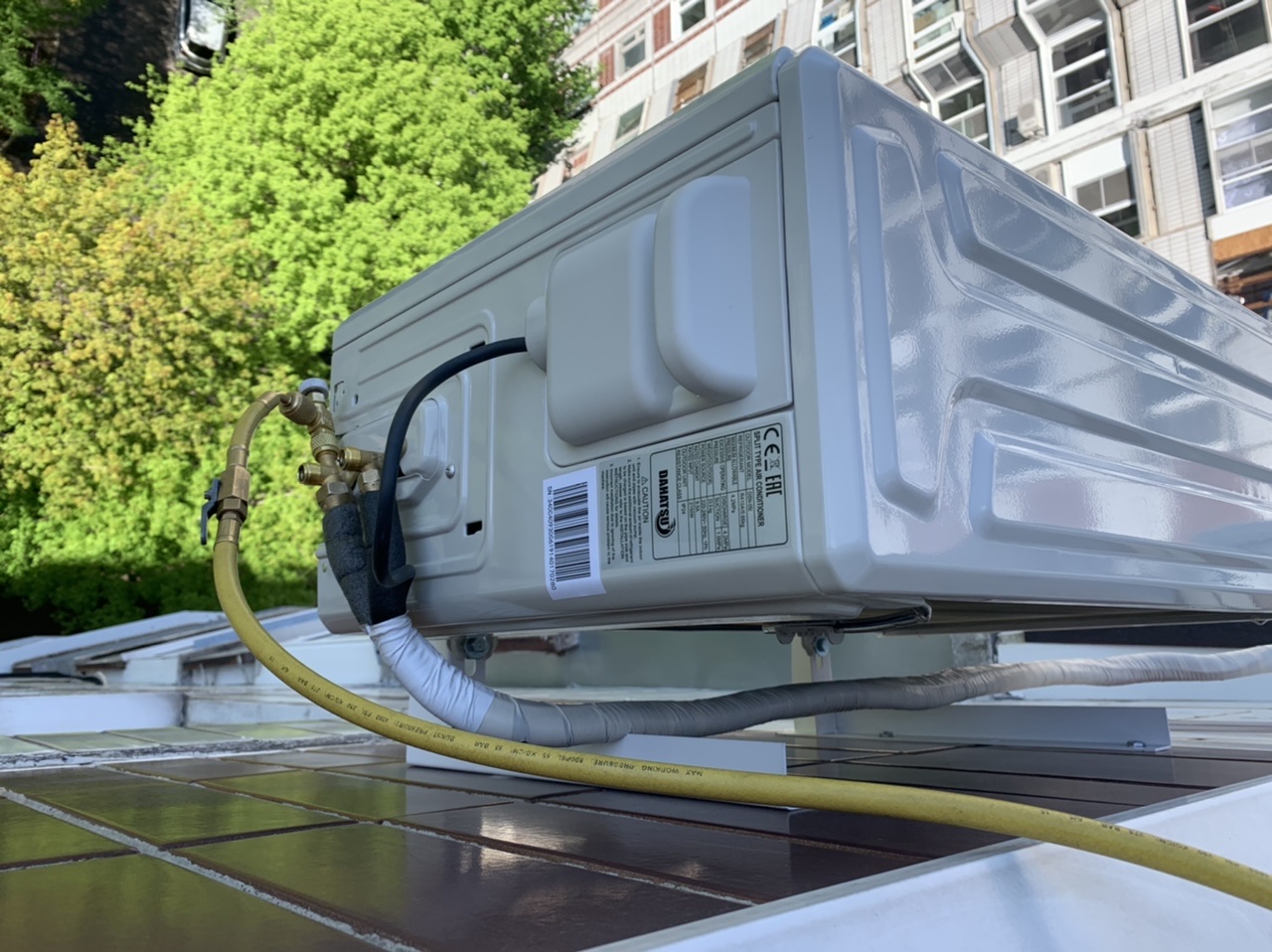

7. Вакуумирование и пуск

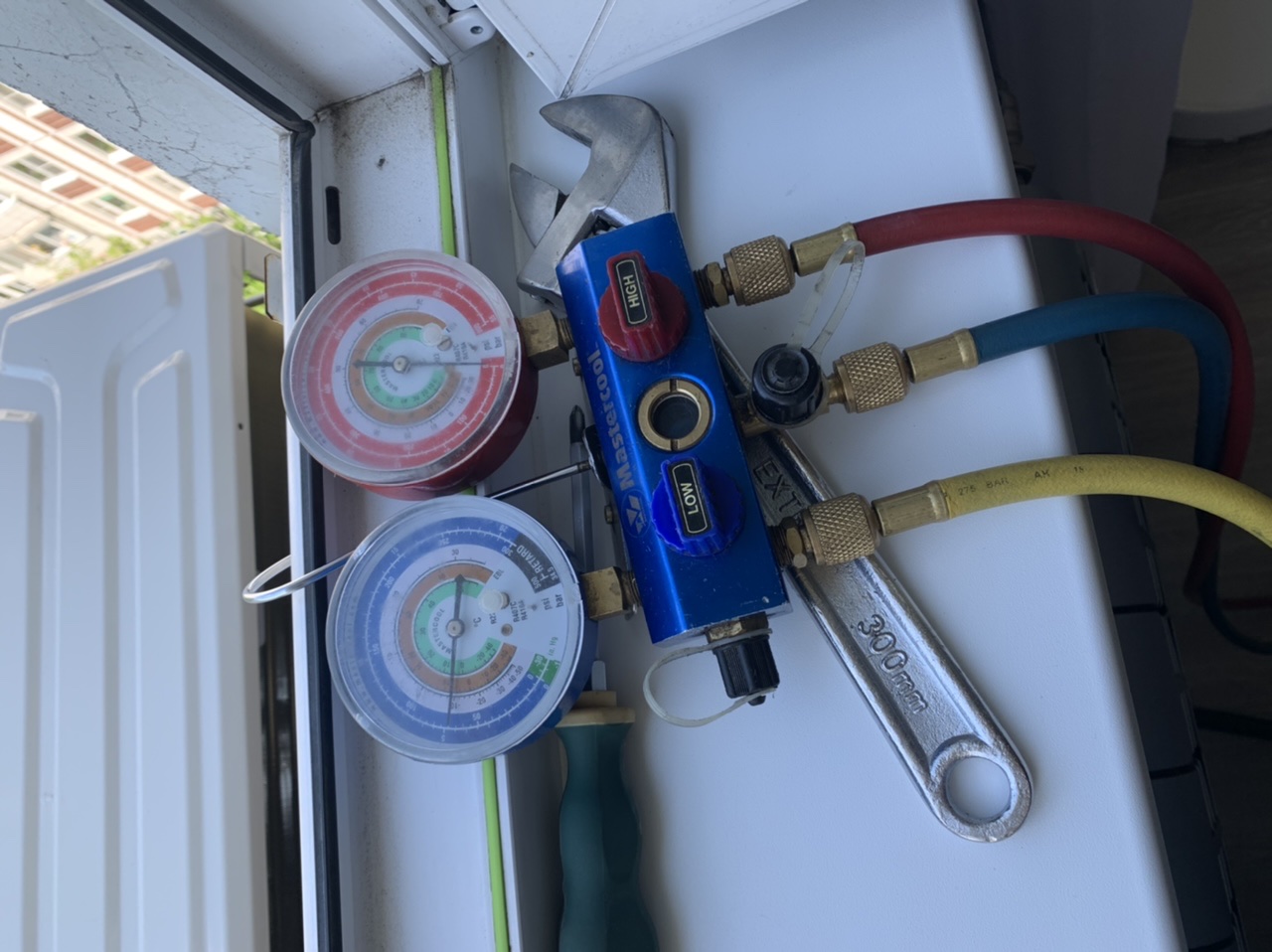

Вакуумным насосом откачивается воздух и влага из системы в течение 15–25 минут. Вакуумирование обязательно — без него влага реагирует с полиэфирным маслом POE и хладагентом R410A, образуя кислоты, разрушающие инверторный компрессор. Контроль герметичности: после отключения насоса стрелка манометра должна оставаться на отметке −1−1 бар 15–20 минут. Затем открываются сервисные вентили, система заполняется R410A.
8. Тестовый запуск
Проверяется работа во всех режимах, отсутствие протечек фреона (течеискателем), корректность дренажа, уровень шума, реакция на пульт. Разница температур на входе и выходе внутреннего блока — 8–12 °C. Кондиционер должен проработать не менее 20–30 минут.
Стандартный и нестандартный монтаж
Стандартный монтаж включает:
- установку внутреннего блока на монтажной пластине;
- установку наружного блока на кронштейны (до 1,8 м от земли, без альпиниста);
- фреоновую трассу с теплоизоляцией до 3–5 м;
- дренажный шланг до 2–5 м;
- межблочный кабель до 5 м;
- одно сквозное отверстие (Ø65 мм);
- подключение к существующей розетке;
- вакуумирование и пусконаладку.
Нестандартный монтаж — всё, что выходит за рамки стандартного: длина трассы более 5 м, штробление стен, работа промышленного альпиниста, демонтаж старого кондиционера, монтаж на вентилируемый фасад, дополнительные отверстия, установка зимнего комплекта.
Монтаж в два этапа
При ремонте в квартире или новостройке монтаж выполняется в два этапа:
Первый этап (черновые работы): бурение отверстия, штробление, прокладка труб с изоляцией, дренажа и кабеля, установка наружного блока, вакуумирование и консервация трассы.
Второй этап (после чистовой отделки): установка монтажной пластины, навешивание внутреннего блока, подключение к трассе, подключение питания, дозаправка фреоном (при необходимости), тестовый запуск.
Актуальные цены на монтаж в Москве (2026)
Цены на установку сплит-систем 9000 BTU в Москве варьируются от 12 900 до 25 000 ₽ в зависимости от того, где куплен кондиционер, и перечня включённых работ.
Базовый монтаж
| Услуга | Стоимость |
|---|---|
| Стандартный монтаж 9000 BTU (при покупке кондиционера у установщика) | от 12 900 – 15 599 ₽ |
| Стандартный монтаж 9000 BTU (кондиционер куплен в другом месте) | от 15 599 – 17 500 ₽ |
| Премиум-монтаж (усиленные материалы, расширенный комплект) | от 20 000 – 25 000 ₽ |
| Срочный монтаж (в день обращения) | +1 500 – 3 000 ₽ к стоимости |
| Сезонная надбавка (май–август) | +10–15% к стоимости |
В базовую стоимость у большинства компаний входит: монтаж блоков на кронштейны, трасса до 3–5 м (медные трубы в изоляции, дренаж, кабель), бурение одного отверстия, вакуумирование 15–25 минут, пусконаладка, инструктаж.
Дополнительные работы и материалы
| Услуга | Стоимость |
|---|---|
| Дополнительный метр трассы (сверху 3–5 м) | 1 200 – 2 500 ₽ / м |
| Штробление стены (бетон) | 500 – 1 000 ₽ / м |
| Штробление стены (кирпич, пеноблок) | 350 – 700 ₽ / м |
| Декоративный кабель-канал (короб) | 800 – 1 500 ₽ / м |
| Высотные работы (промышленный альпинизм) | 3 000 – 10 000 ₽ |
| Автовышка / тур | 3 000 – 6 000 ₽ |
| Дополнительное сквозное отверстие | 2 500 – 5 500 ₽ |
| Установка отдельного автомата в электрощите | 2 000 – 4 000 ₽ |
| Прокладка силового кабеля от щитка | 2 000 – 4 500 ₽ |
| Демонтаж старого кондиционера (07–09) | 1 490 – 5 000 ₽ |
| Зимний комплект (до −30−30 °C) | 5 000 – 8 000 ₽ |
Монтаж в два этапа
| Этап | Стоимость |
|---|---|
| Первый этап (черновой, с наружным блоком) | 8 500 – 15 000 ₽ |
| Второй этап (чистовой, внутренний блок) | 4 300 – 9 000 ₽ |
| Итого за оба этапа | 15 000 – 24 000 ₽ |
Сервисное обслуживание (ТО)
| Услуга | Стоимость |
|---|---|
| Комплексное ТО настенного кондиционера (до 2,5 кВт) | 3 000 – 6 000 ₽ |
| ТО при заказе от 2–4 шт | 3 300 – 4 000 ₽ / шт |
| Глубокая чистка с разбором блока + дезинфекция | 5 500 – 8 000 ₽ |
| Чистка внутреннего блока (отдельно) | 1 500 – 4 500 ₽ |
| Чистка наружного блока (отдельно) | 1 500 – 3 500 ₽ |
| Диагностика с выездом | 1 500 – 3 000 ₽ |
Заправка фреоном
| Услуга | Стоимость |
|---|---|
| Фреон R410A — стоимость хладагента | 550 – 800 ₽ / 100 г |
| Дозаправка (до 300 г) | 2 500 – 4 500 ₽ |
| Полная перезаправка с вакуумированием | 4 000 – 7 500 ₽ |
| Полная заправка с поиском и устранением утечки | 6 000 – 9 000 ₽ |
Для модели DS-09I (заводская заправка ~590–660 г) полная перезаправка R410A обходится в среднем 5 500–7 500 ₽. h-aircon.com +2
На что обратить внимание при выборе монтажника
Низкие цены — не всегда выгода. Если предлагают монтаж за 5 000–8 000 ₽ — почти всегда это «базовая» цена, в которую не входят кронштейны, бурение отверстия, материалы или трасса длиннее 3 м. Реальный чек вырастает на 50–100% уже на объекте.
Что должно входить в честную цену монтажа 9000 BTU (13 000 – 18 000 ₽):
- кронштейны под наружный блок;
- бурение одного отверстия (Ø65 мм);
- медные трубы в изоляции, дренажный шланг, межблочный кабель — до 3–5 м;
- подключение к существующей розетке или автомату;
- вакуумирование 15–25 минут;
- пусконаладка и тестовый запуск;
- гарантия на монтаж 1–3 года.
Фиксируйте цену в договоре. Окончательная стоимость должна быть согласована до начала работ — либо после бесплатного выезда замерщика, либо по телефону с детальным описанием условий.
Обслуживание кондиционера Dahatsu DS-09I
Регулярное обслуживание продлевает срок службы и сохраняет эффективность. Рекомендуемая периодичность — 2 раза в год: весной перед сезоном охлаждения и осенью после.
Что входит в ТО:
- Чистка воздушных фильтров — промывка сетчатых фильтров, самостоятельная чистка раз в 2–3 недели.
- Чистка теплообменника — химическая промывка ламелей внутреннего и наружного блоков. Загрязнённый теплообменник снижает производительность на 20–30%.
- Чистка дренажной системы — промывка поддона и дренажной трубки.
- Проверка давления фреона R410A — замер манометром, при необходимости дозаправка.
- Проверка электрики — подтяжка клемм, проверка проводки.
- Дезинфекция — обработка испарителя антибактериальным составом против плесени и бактерий.
- Замена фильтров тонкой очистки — Cold-Catalyst и витаминный фильтры при потере эффективности заменяются на новые (раз в 6–12 месяцев).
Типичные неисправности инверторной сплит-системы
При нарушении правил монтажа или отсутствии обслуживания возможны следующие проблемы:
| Неисправность | Симптом | Причина | Решение |
|---|---|---|---|
| Утечка фреона | Не охлаждает, иней на трубках | Микротечь по вальцовке | Поиск утечки, перевальцовка, дозаправка R410A |
| Перегрев компрессора | Отключается через 5–10 минут | Загрязнённый конденсатор, нехватка фреона | Чистка конденсатора, проверка давления |
| Ошибка инверторного модуля | Код ошибки, компрессор не запускается | Пробой IPM-модуля платы, перегрев | Ремонт или замена платы |
| Капает вода из блока | Вода на стене, мебели | Засор дренажа, нарушение уклона | Чистка дренажной системы |
| Посторонний шум | Гул, вибрация | Износ подшипников, ослабление креплений | Замена подшипников, подтяжка |
| Запах при включении | Неприятный запах | Плесень на испарителе | Дезинфекция |
| Не греет | Холодит, не обогревает | Четырёхходовой клапан, низкая температура | Замена клапана или сезонное ограничение |
| Ошибка по напряжению | Код ошибки, не включается | Скачки напряжения | Проверка сети, стабилизатор |
Особенности монтажа инверторной сплит-системы
Инверторный кондиционер чувствительнее неинверторного к качеству монтажа. Дополнительные требования:
- Обязательное вакуумирование — инверторный компрессор работает на высоких частотах и критичен к влаге в системе. Пропуск вакуумирования ведёт к образованию кислот в масле и пробою изоляции обмоток компрессора.
- Качественная вальцовка — инверторный компрессор работает при более высоких давлениях на высоких частотах. Микроутечки через некачественную развальцовку приводят к постепенной потере фреона и перегрузке компрессора.
- Стабильное напряжение — инверторная плата чувствительна к скачкам напряжения. При нестабильном электроснабжении рекомендуется стабилизатор напряжения.
- Правильная дозаправка по массе — инверторный компрессор рассчитан на точное количество хладагента. Недозаправка ведёт к перегреву, перезаправка — к гидроудару. Заправка только по массе на электронных весах.
Почему важен профессиональный монтаж
Производитель прямо указывает в инструкции: установка и обслуживание должны выполняться сертифицированными специалистами. Гарантия 3 года на оборудование Dahatsu действует только при установке авторизованной организацией с отметкой в гарантийном талоне.
По статистике, 80% поломок сплит-систем в первые годы эксплуатации связаны не с заводским браком, а с нарушениями при установке:
- некачественная вальцовка → утечка фреона;
- залом медной трубы → перегрев компрессора;
- пропуск вакуумирования → влага в системе, выход компрессора;
- неправильный уклон дренажа → протечки воды;
- слабое крепление наружного блока → вибрация, риск обрушения.
