Монтаж Сплит-системы NORD AC 12 QUB, ЖК Новое Внуково, ко.Аэростатная, д.15

Монтаж сплит-системы Nord AC 12 QUB на готовую трассу в коробе с демонтажом стеклопакета — ЖК «Новое Внуково», Аэростатная 15

Клиент обратился в компанию «МонтажМастер» с запросом на установку настенной сплит-системы Nord AC 12 QUB в квартире на 4-м этаже жилого комплекса «Новое Внуково» (ул. Аэростатная, д. 15). Дом монолитно-кирпичный, сдан застройщиком с предчистовой отделкой и заложенной фреоновой трассой в декоративном коробе. Наружный блок устанавливается в фасадную «корзину» — специальную нишу на фасаде, предусмотренную проектом дома. Доступ к корзине снаружи закрыт глухим остеклением балкона — для проведения работ потребовался демонтаж стеклопакета. В этой статье разберём, что такое готовая трасса, зачем нужна фасадная корзина, как организуется монтаж с временным снятием стеклопакета и сколько это стоит.

Объект

ЖК «Новое Внуково» — жилой комплекс комфорт-класса в Новой Москве (НАО, район Внуково), у берега реки Незнайка. Комплекс состоит из 27 корпусов высотой от 6 до 15 этажей, построенных по монолитно-кирпичной технологии. Фасады облицованы кирпичом природных оттенков — бежевого, слоновой кости, светло-коричневого. На территории — школа, детский сад, спорткомплекс, набережная. Ближайшая станция МЦД-4 — Кокошкино, 15–17 минут пешком. Рядом — аэропорт Внуково, выезд на Киевское и Боровское шоссе.

Квартира клиента — однокомнатная, 4-й этаж, 39 кв. м. Дом сдан с предчистовой отделкой: стены оштукатурены, стяжка залита, электропроводка разведена. Застройщик предусмотрел в проекте закладку фреоновой трассы — медные трубки в теплоизоляции проложены в декоративном пластиковом коробе от места установки внутреннего блока до отверстия в стене, выходящего к фасадной корзине.

Оборудование

Для объекта выбрана настенная сплит-система Nord AC 12 QUB — неинверторная модель российского бренда Nord, произведённая в Китае на заводе TCL. Модель работает на хладагенте R32, оснащена стандартным компрессором RECHI, функциями I Feel, Turbo, ECO, Sleep и фантомным дисплеем.

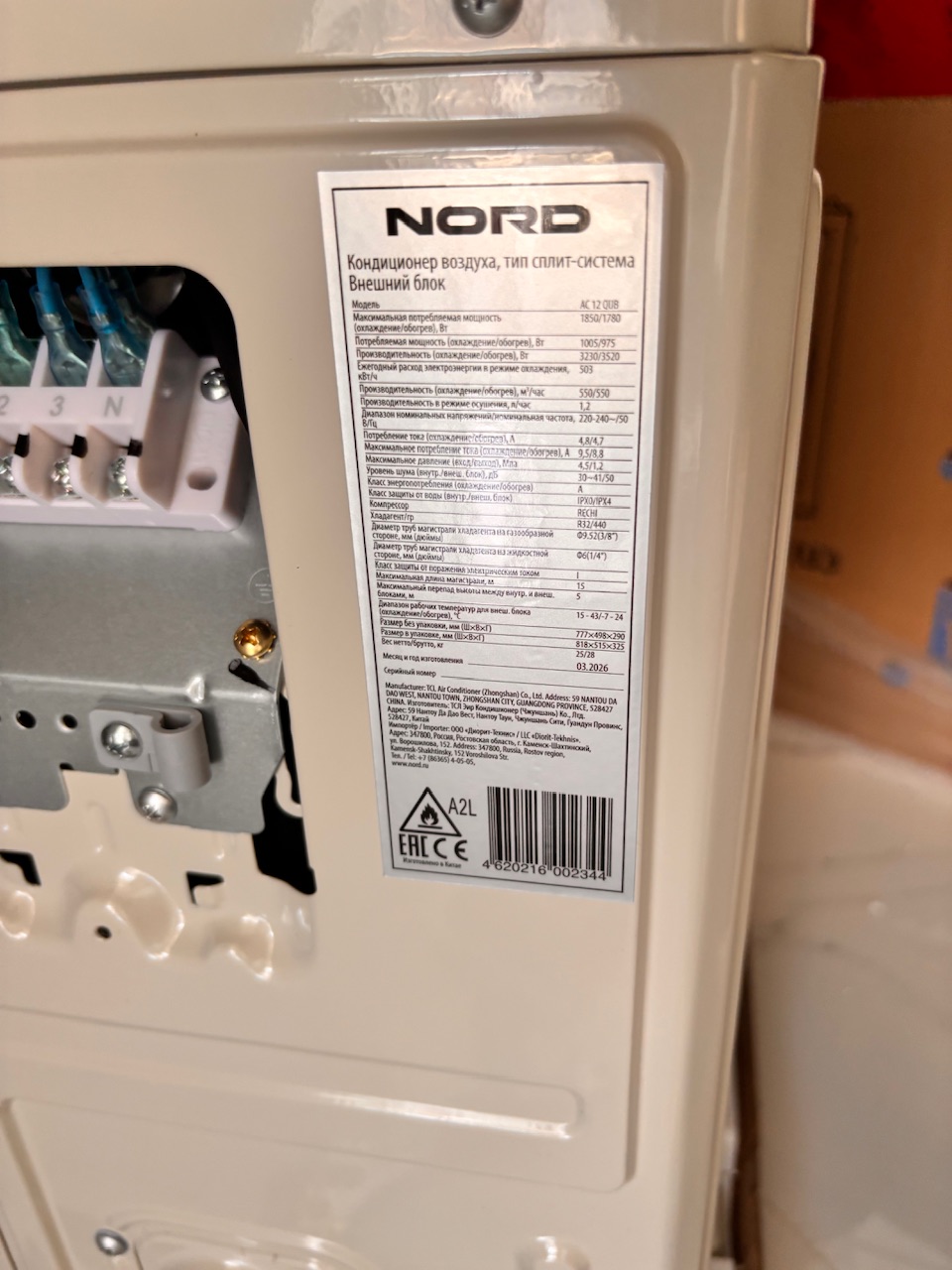

Характеристики Nord AC 12 QUB

Функции и технологии

• I Feel — датчик температуры встроен в пульт ДУ, кондиционер поддерживает температуру в зоне нахождения пользователя, а не у стены с блоком
• Turbo — кратковременная работа на максимальной мощности для быстрого достижения заданной температуры в диапазоне +16…+31 °C
• ECO — сниженные обороты компрессора, экономия электроэнергии
• Sleep — ночной режим: минимальный уровень шума за счёт замедления вентилятора
• Swing — автоматическое покачивание заслонки, регулировка направления потока
• DRY — осушение воздуха без активного охлаждения
• FAN — вентиляция без изменения температуры, 4 скорости
• Самодиагностика — контроль работы узлов с выводом кодов ошибок
• Авторестарт — восстановление настроек после сбоя питания
• Таймер — программирование времени включения и выключения
• Фильтр тонкой очистки — задерживание пыли, загрязнений, устранение запахов
• Фантомный дисплей — индикация на корпусе активируется только при настройке, не влияет на дизайн
• Умный дом — подключение через внешний ИК-смарт-пульт к Яндекс Станции, SberBox, Xiaomi Mi для голосового управления

Хладагент R32

Nord AC 12 QUB работает на фреоне R32 — современном однокомпонентном хладагенте с потенциалом глобального потепления (GWP) 675 — в три раза ниже, чем у R410A (2088). R32 отличается:

• Экологичностью — меньший ущерб окружающей среде
• Энергоэффективностью — до 10% экономии электроэнергии по сравнению с R410A
• Однокомпонентностью — чистый хладагент, не требующий смешивания пропорций при заправке
• Повышенным давлением — рабочее давление R32 примерно на 10–15% выше, чем у R410A; медные трубки и вальцовочные соединения должны быть рассчитаны на эту нагрузку
• Слабой горючестью — класс A2L, при работе требуется заземление оборудования и вентиляция

Что такое готовая трасса

Готовая трасса (или заложенная трасса) — это фреоновая магистраль, проложенная заранее, до покупки кондиционера. В новостройках застройщик нередко закладывает трассу на этапе черновой отделки: медные трубки в теплоизоляции, межблочный кабель и дренажный шланг прокладываются в штробе или декоративном коробе от места установки внутреннего блока до отверстия в стене, выходящего к фасадной корзине или к месту установки наружного блока.

Преимущества готовой трассы

• Экономия на монтаже. Не нужно бурить стену, прокладывать трубки и кабель — эти работы уже выполнены. Стоимость монтажа на готовую трассу в 1,5–2 раза ниже стандартного.
• Чистота. Бурение стены — самая грязная часть монтажа. С готовой трассой пыли и грязи нет.
• Скорость. Монтаж на готовую трассу занимает 1,5–2 часа вместо 4–5 часов при стандартной установке.
• Эстетика. Трасса проложена застройщиком в коробе или штробе — не нужно штробить чистовые стены.

Риски готовой трассы

• Совместимость. Диаметр заложенных трубок должен совпадать с диаметром, указанным на шильдике кондиционера. Для Nord AC 12 QUB — 6,35 мм (жидкость) и 9,52 мм (газ). Если застройщик заложил трубки другого диаметра — потребуется адаптация или замена.
• Качество. Не всегда застройщик использует качественные медные трубки. При монтаже мастер проверяет целостность трассы — опрессовкой азотом.
• Длина. Если заложенная трасса длиннее 5 м — может потребоваться дополнительная заправка фреоном из расчёта 20 г/м для R32.
• Изоляция. Теплоизоляция на заложенной трассе может быть повреждена при черновых работах. Мастер осматривает изоляцию и при необходимости восстанавливает.

На данном объекте мастер проверил заложенную трассу: медные трубки диаметром 6,35 / 9,52 мм — совпадают с требованиями Nord AC 12 QUB. Длина трассы — 3,5 м (в пределах стандартных 5 м, дополнительная заправка не требуется). Теплоизоляция цела, межблочный кабель 5×1,5 мм² проложен параллельно. Дренажный шланг выведен к отверстию в стене с уклоном.

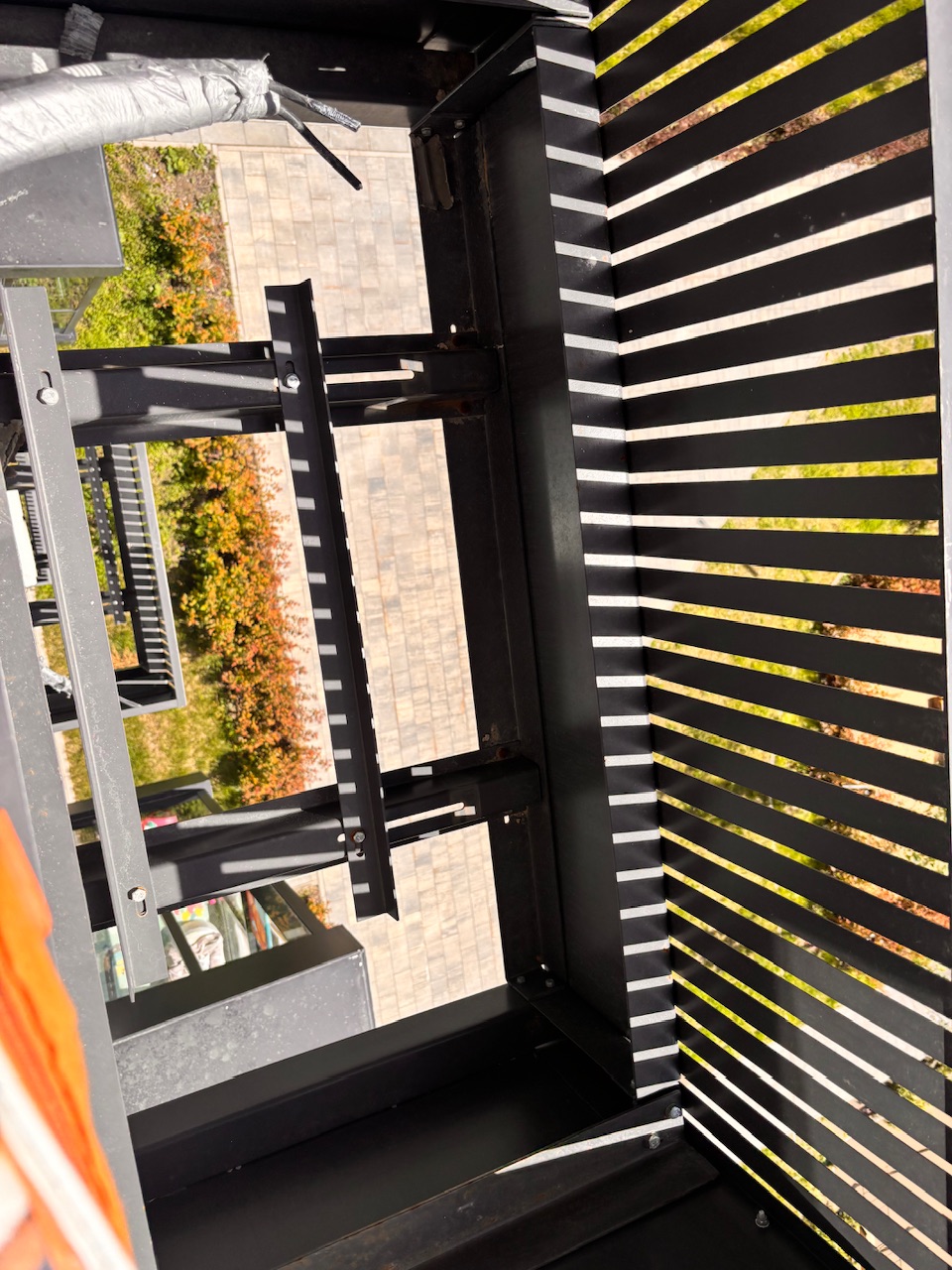

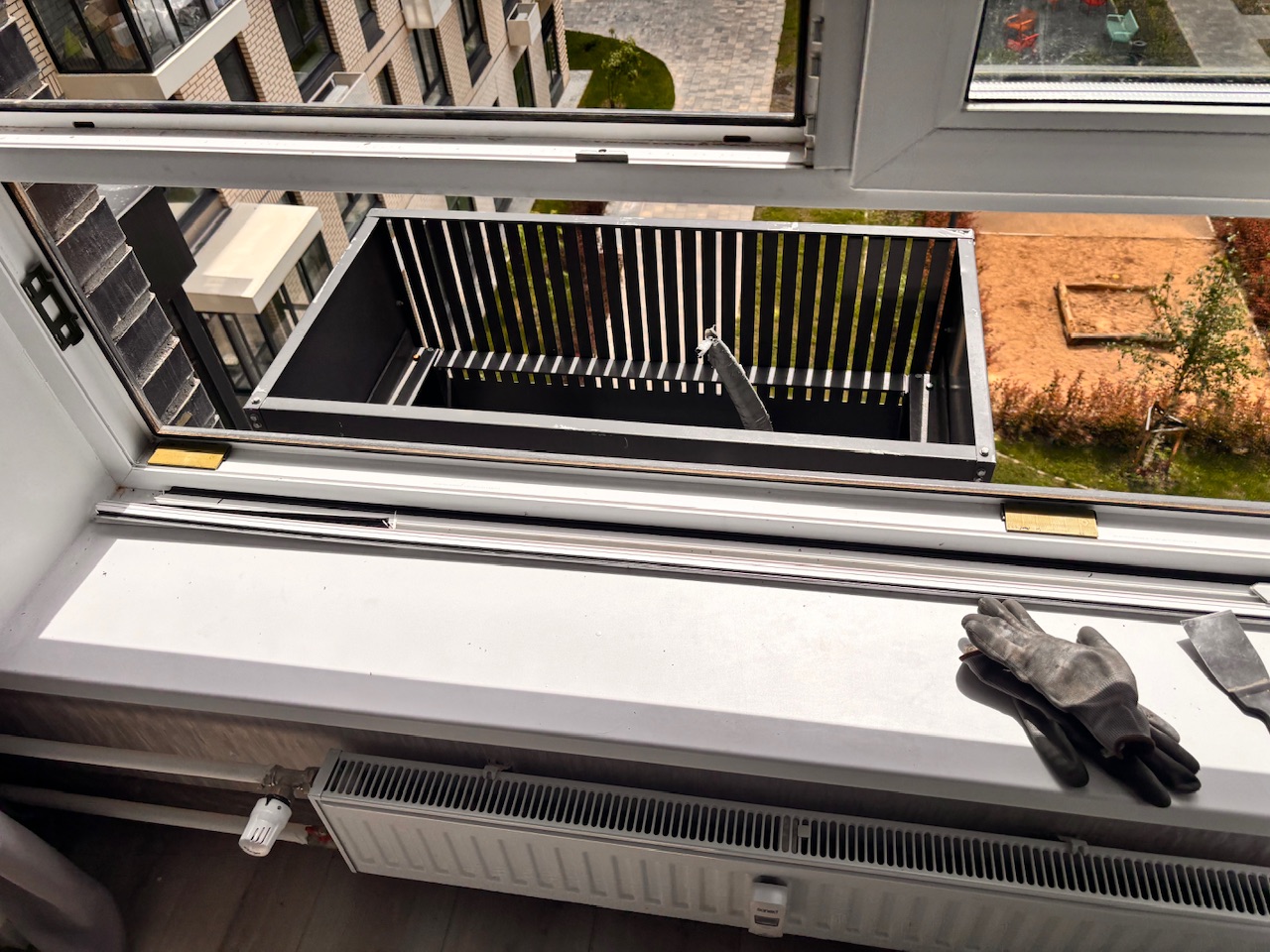

Что такое фасадная корзина

Фасадная корзина (или техническая ниша) — это специальное углубление в фасаде здания, предусмотренное проектом для установки наружного блока кондиционера. В современных монолитно-кирпичных домах корзины проектируются заранее: они расположены под окном или на балконе, имеют размеры, достаточные для установки стандартного наружного блока, и обеспечивают циркуляцию воздуха вокруг блока.

Преимущества корзины

• Эстетика фасада. Наружный блок скрыт в нише — не портит внешний вид здания, не выступает за плоскость фасада
• Защита от осадков. Корзина частично защищает блок от прямого дождя и снега
• Согласование с УК. Установка блока в проектную корзину не требует отдельного согласования с управляющей компанией — место предусмотрено проектом
• Доступ. В ряде проектов корзина доступна из квартиры (через окно или балкон) — не требуется альпинист

Ограничения корзины

• Размер. Корзина рассчитана на определённый габарит блока. Наружный блок Nord AC 12 QUB — 777×498×290 мм. Перед заказом оборудования мастер проверил размеры корзины на объекте — блок помещается с запасом по ширине и глубине.
• Вентиляция. Корзина должна обеспечивать свободную циркуляцию воздуха. Если ниша слишком тесная — блок перегревается, компрессор работает с перегрузкой.
• Доступ. На данном объекте корзина расположена на фасаде за остеклённым балконом. Доступ к ней — через окно балкона, но створка глухая (не открывается). Для проведения работ потребовался демонтаж стеклопакета.

Зачем нужен демонтаж стеклопакета

Квартира расположена на 4-м этаже. Балкон остеклён — створки глухие, не открываются. Фасадная корзина находится за стеклом. Для установки наружного блока в корзину мастеру нужен прямой доступ к нише снаружи — вынуть стеклопакет, установить блок, вставить стеклопакет обратно.

Когда требуется демонтаж стеклопакета

• Глухое остекление балкона/лоджии. Если створки не открываются — единственный способ получить доступ к фасаду.
• Панорамное остекление. В домах с панорамными окнами доступ к фасаду часто невозможен без снятия стеклопакета.
• 4-й этаж и выше. На 1–2 этаже можно установить блок с земли или с лестницы. На 3-м этаже и выше — нужен доступ из окна. Если окно не открывается — демонтаж стеклопакета.

Альтернативы демонтажу стеклопакета

• Промышленный альпинист. Если стеклопакет снимать нельзя или невозможно, мастер-альпинист спускается с крыши и устанавливает блок снаружи. Но это дороже — от 6 000 ₽ за визит альпиниста — и требует согласования с УК для доступа на кровлю.
• Автовышка. Применима, если есть проезд к фасаду. Но во внутренних дворах ЖК проезд часто узкий или невозможен.

На данном объекте демонтаж стеклопакета — оптимальный вариант: дешевле альпиниста, быстрее, не требует согласования с УК.

Этапы монтажа

1. Осмотр и проверка готовой трассы

• Демонтирован декоративный пластиковый короб, закрывающий заложенную трассу
• Медные трубки осмотрены — диаметр 6,35 / 9,52 мм, совпадает с требованиями Nord AC 12 QUB
• Теплоизоляция проверена — цела, без повреждений
• Межблочный кабель (5×1,5 мм²) — цел, жилы не повреждены
• Дренажный шланг — уклон правильный, выход к отверстию в стене
• Длина трассы — 3,5 м (в пределах 5 м, дополнительная заправка не требуется)

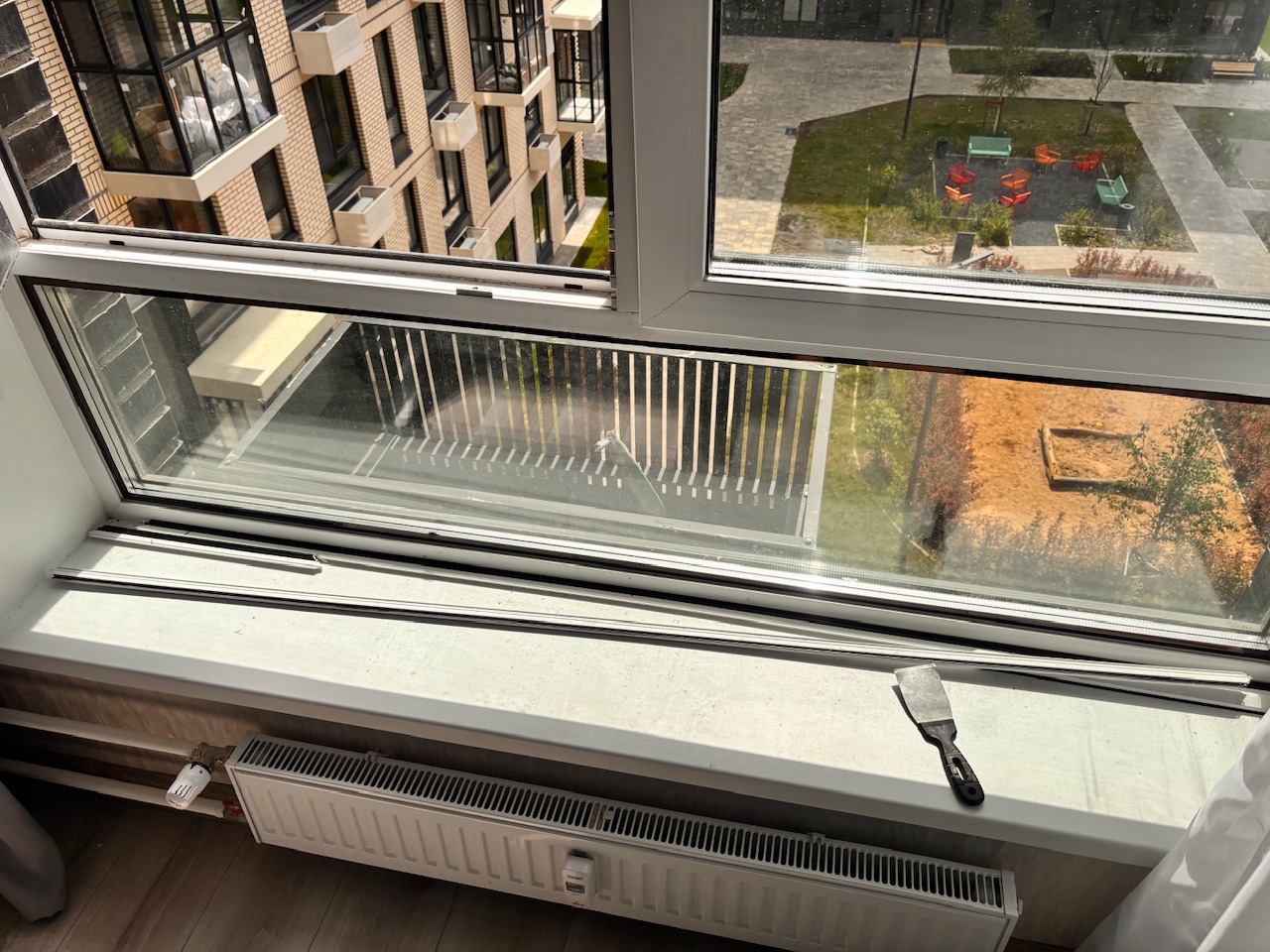

2. Демонтаж стеклопакета

• С балкона снят штапик — фиксирующая планка, удерживающая стеклопакет в раме
• Стеклопакет аккуратно извлечён из рамы и установлен в безопасное место внутри помещения
• Размер проёма после снятия — достаточный для пропуска наружного блока (777×498×290 мм)
• Проём временно закрыт плёнкой для предотвращения сквозняка и попадания пыли

Время демонтажа стеклопакета — 15–20 минут. Работу выполняет мастер с использованием стеклореза и присосок для безопасного извлечения пакета.

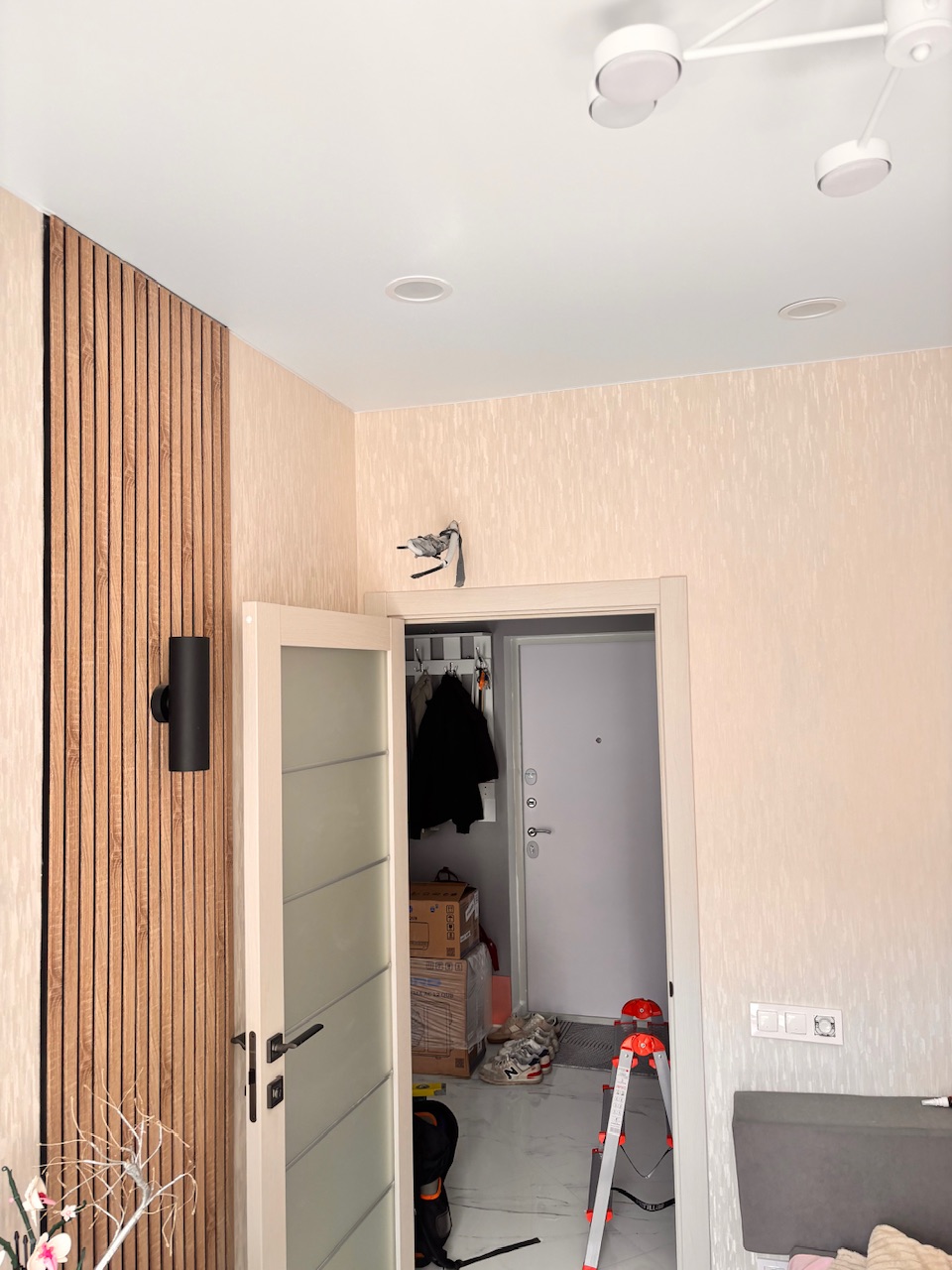

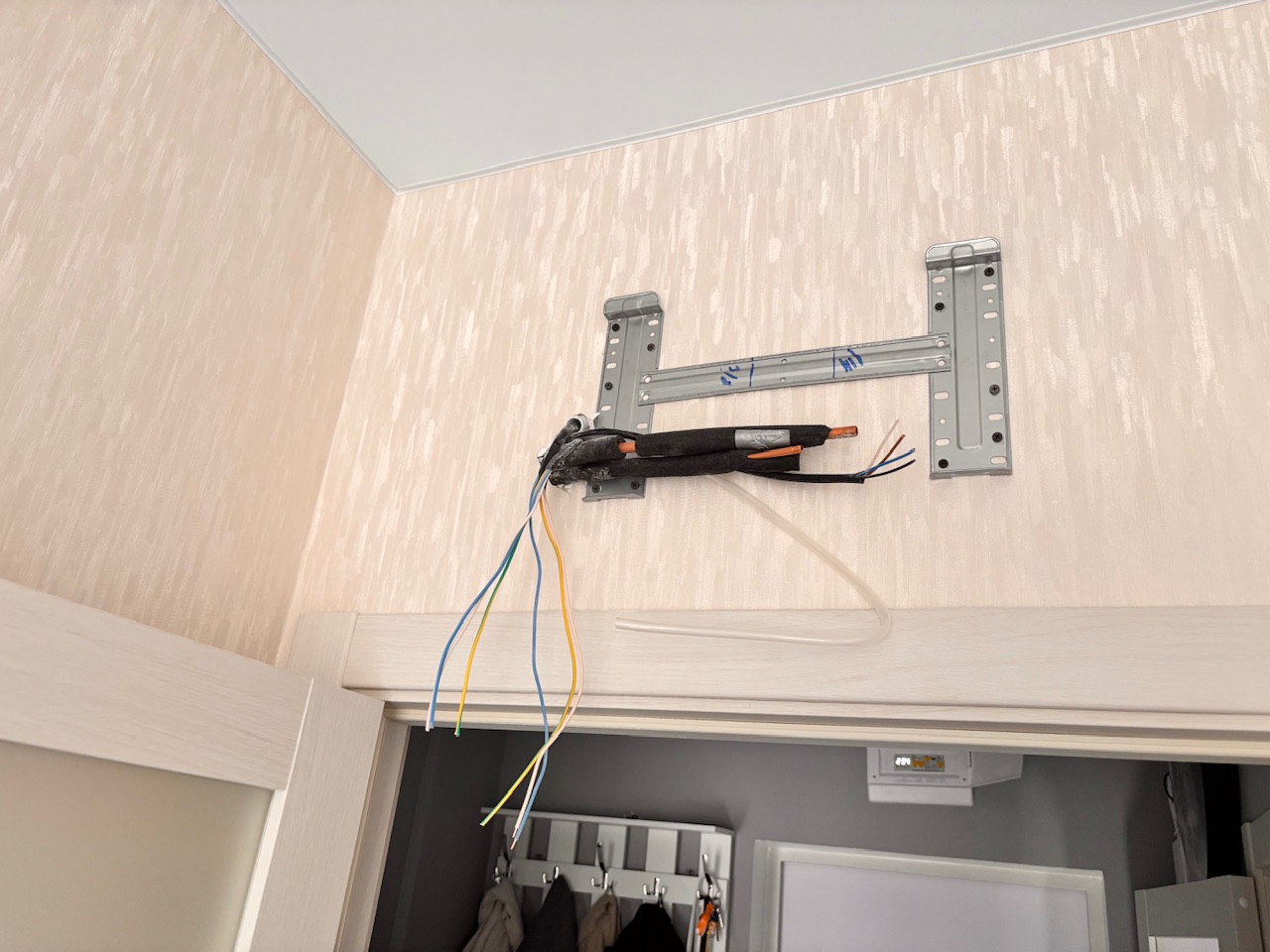

3. Установка монтажной пластины внутреннего блока

• Монтажная пластина (в комплекте с кондиционером) закреплена на стене дюбель-гвоздями
• Выровнена по строительному уровню
• Высота установки — 2,1 м от пола до верхнего края блока (рекомендуемая высота для моделей 12 BTU)

4. Подготовка концов трассы

• Концы медных трубок зачищены фаскоснимателем от заусенцев и оксидной плёнки
• Развальцовка выполнена вальцовочным станком — конусообразное расширение под углом 45°
• Гайки накручены на развальцованные концы

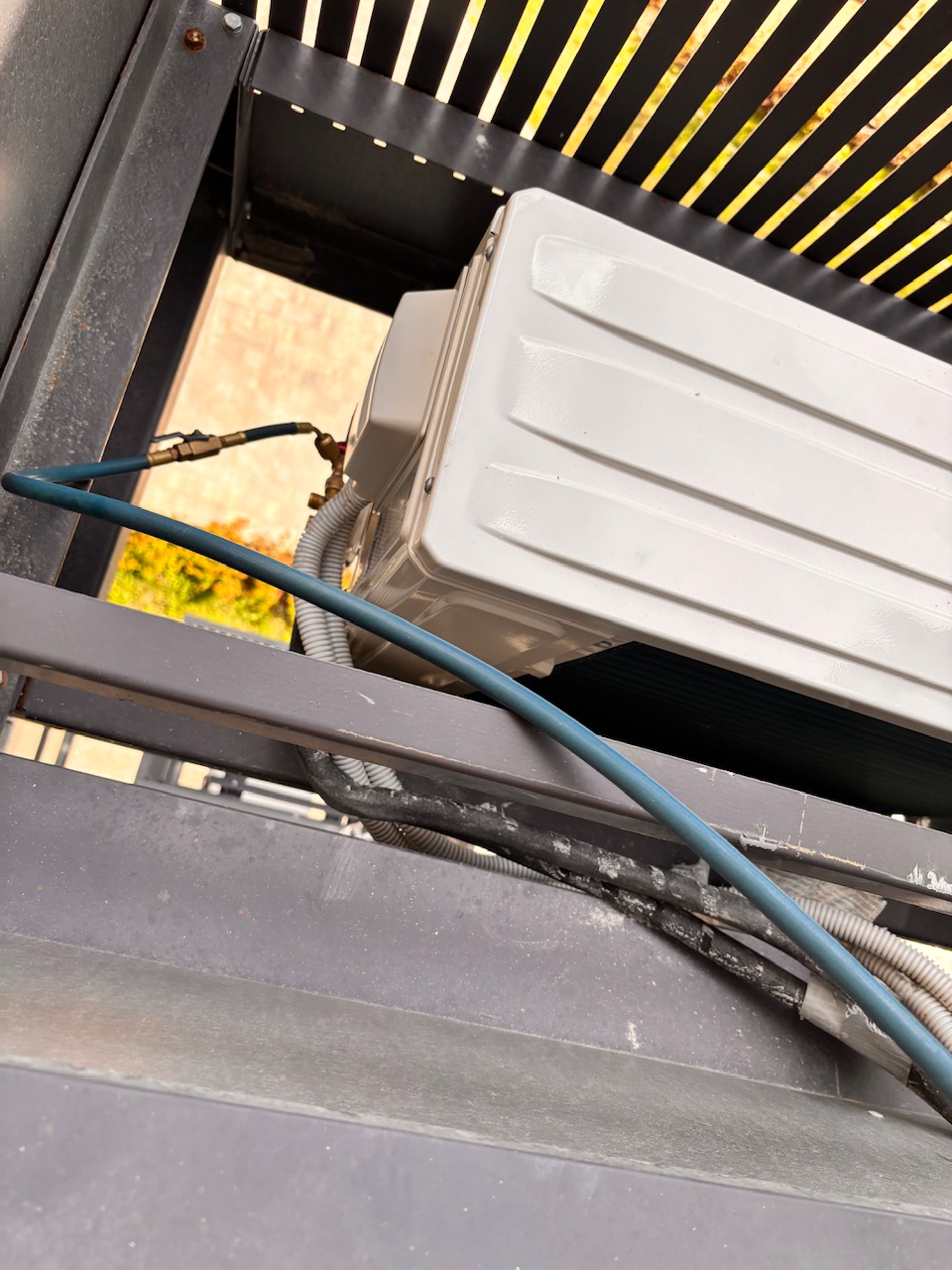

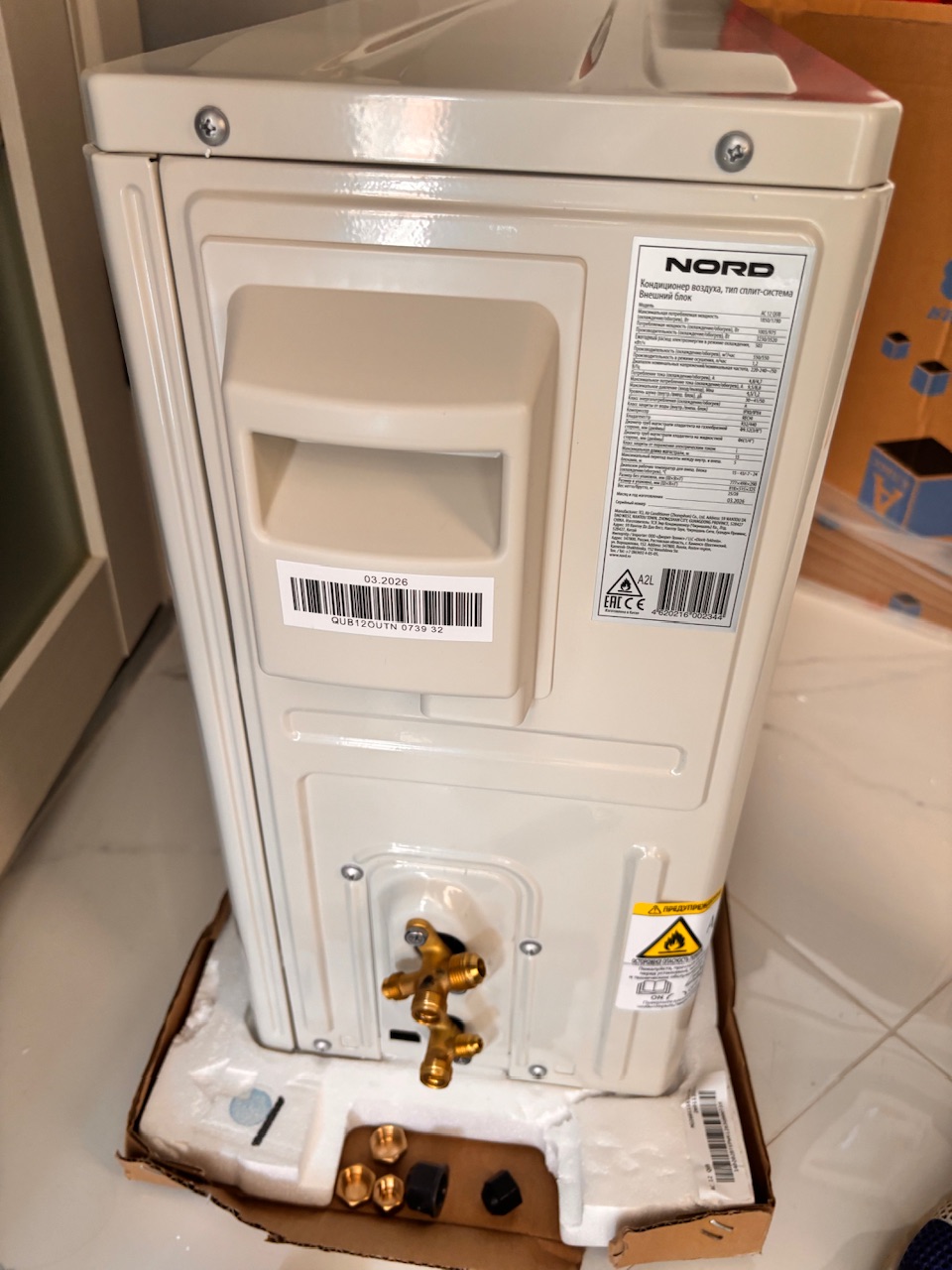

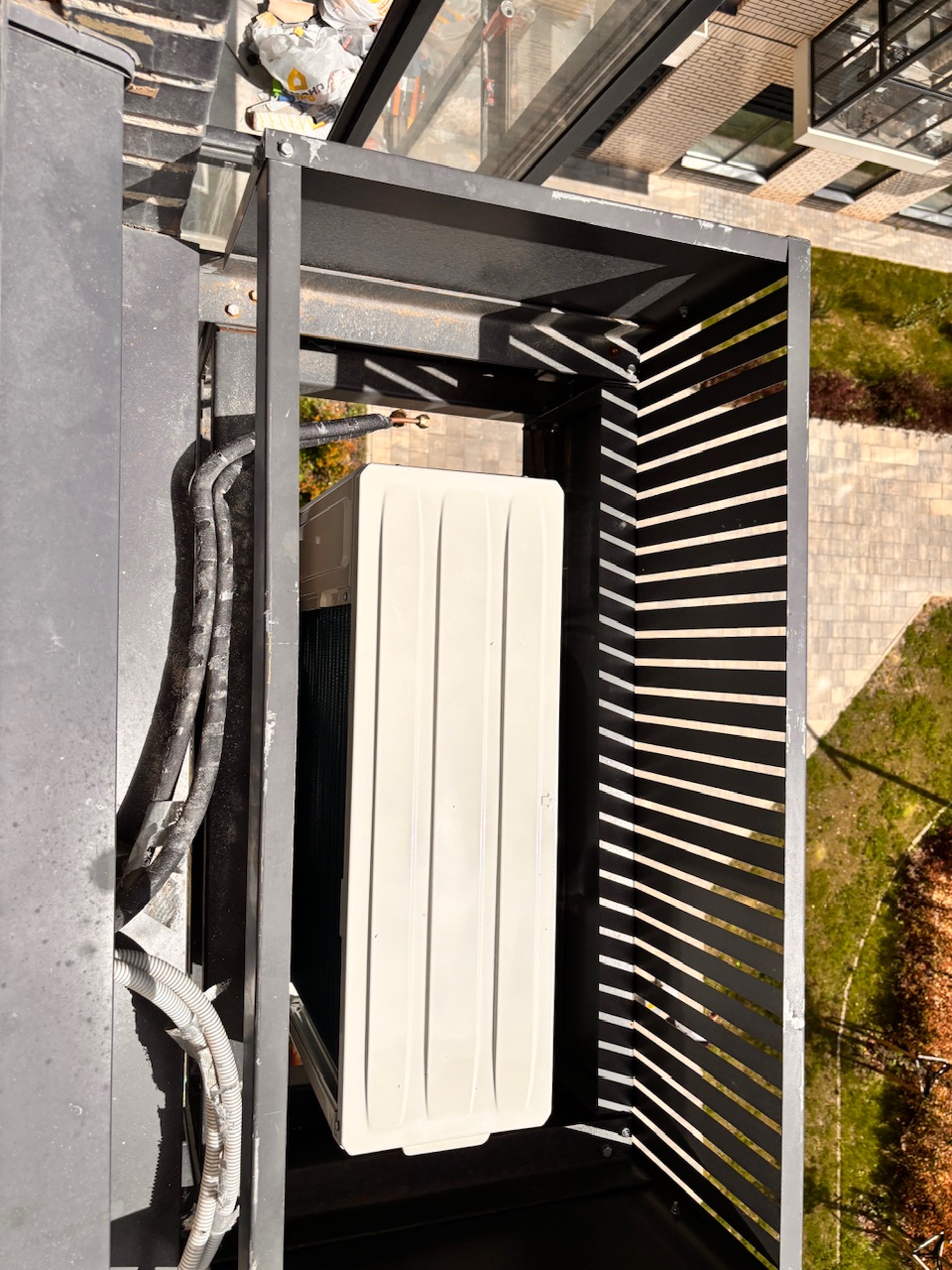

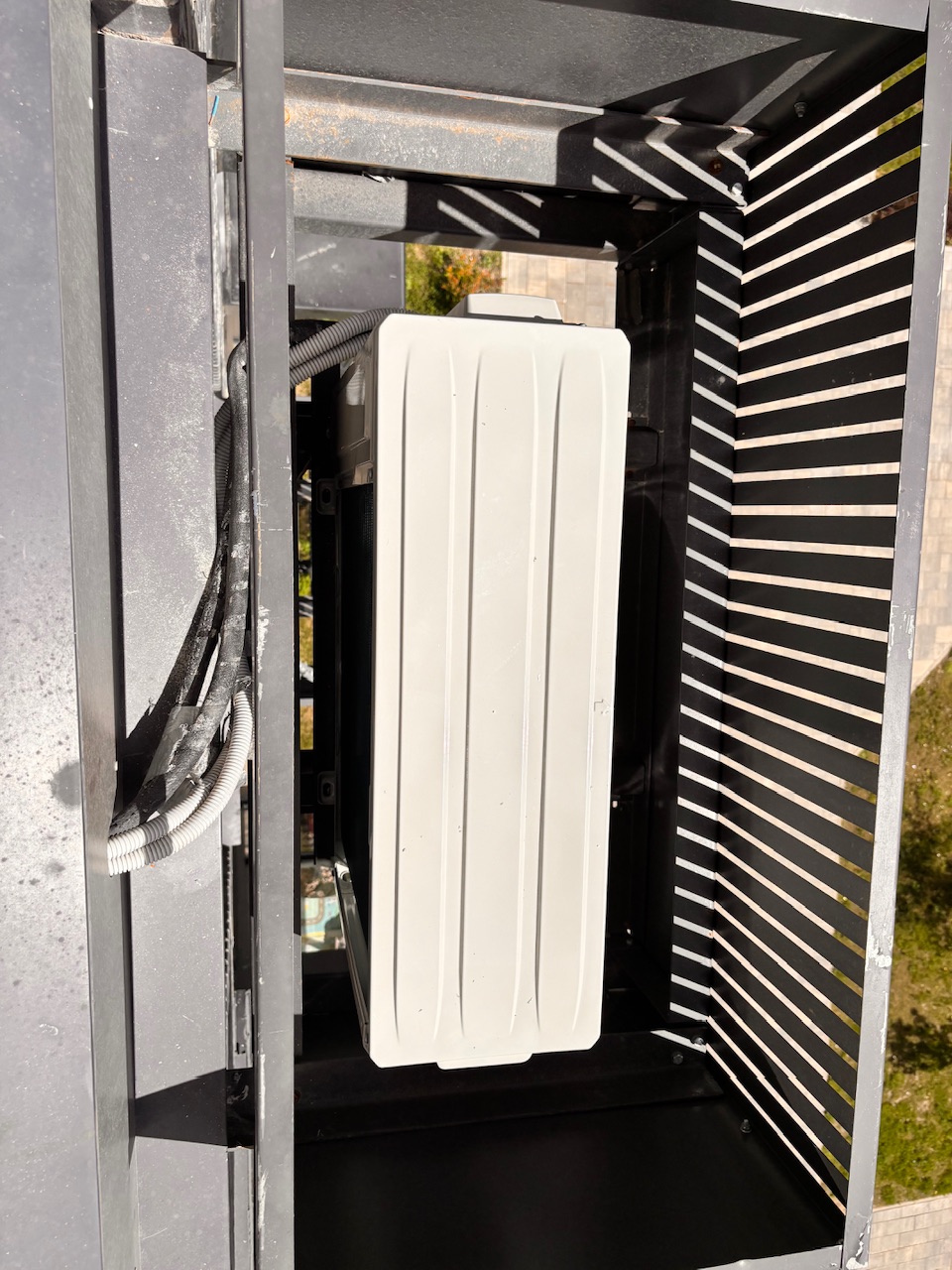

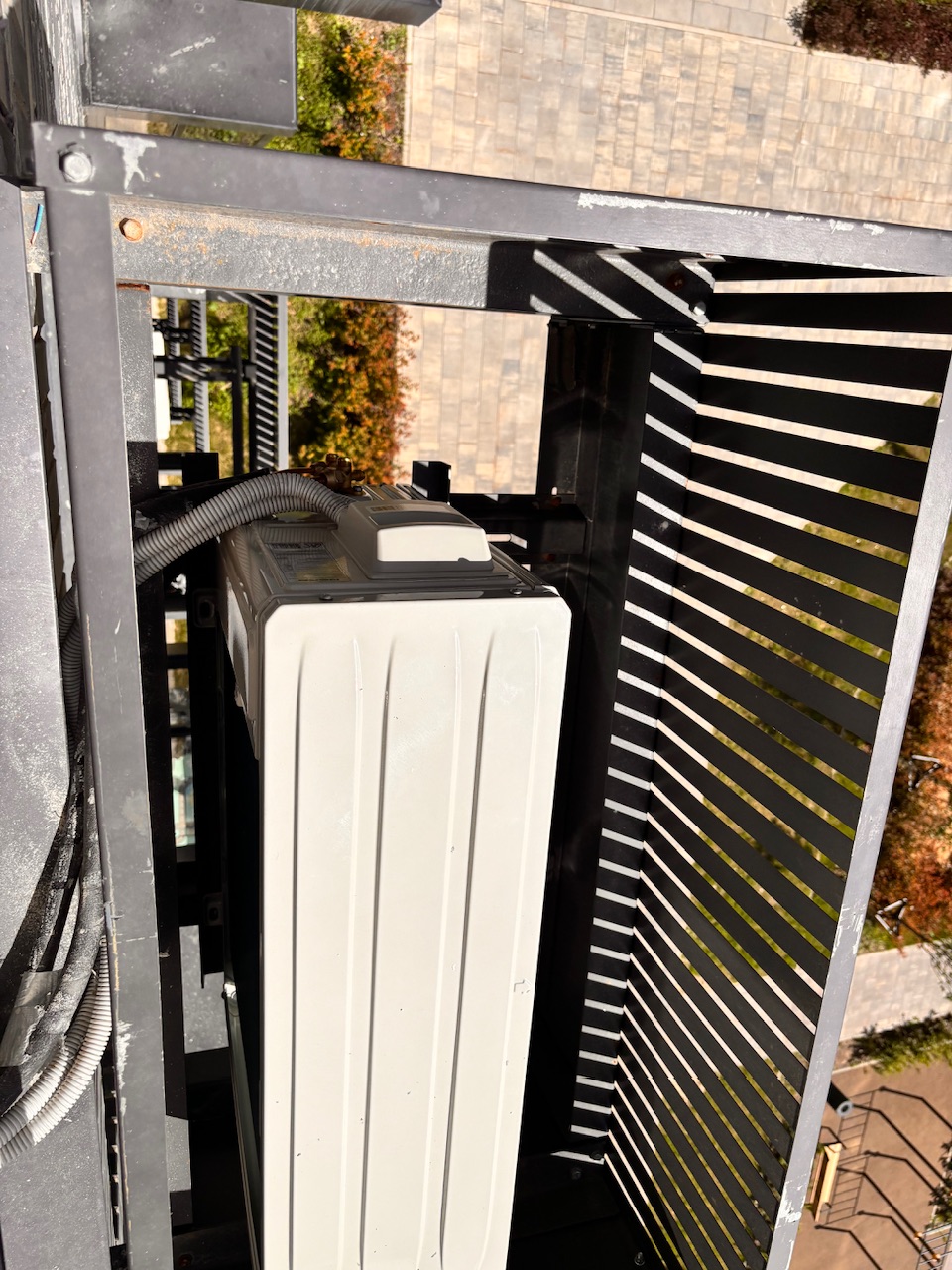

5. Установка наружного блока в корзину

• Через проём (после снятия стеклопакета) мастер передал наружный блок (25 кг) на фасад
• Блок установлен в фасадную корзину на штатные кронштейны, предусмотренные проектом дома
• Закреплён болтами М8 с гровер-шайбами
• Установлены виброопоры — 4 шт., по одной под каждую ножку блока. Виброопоры поглощают вибрацию компрессора и не дают ей передаваться на фасад

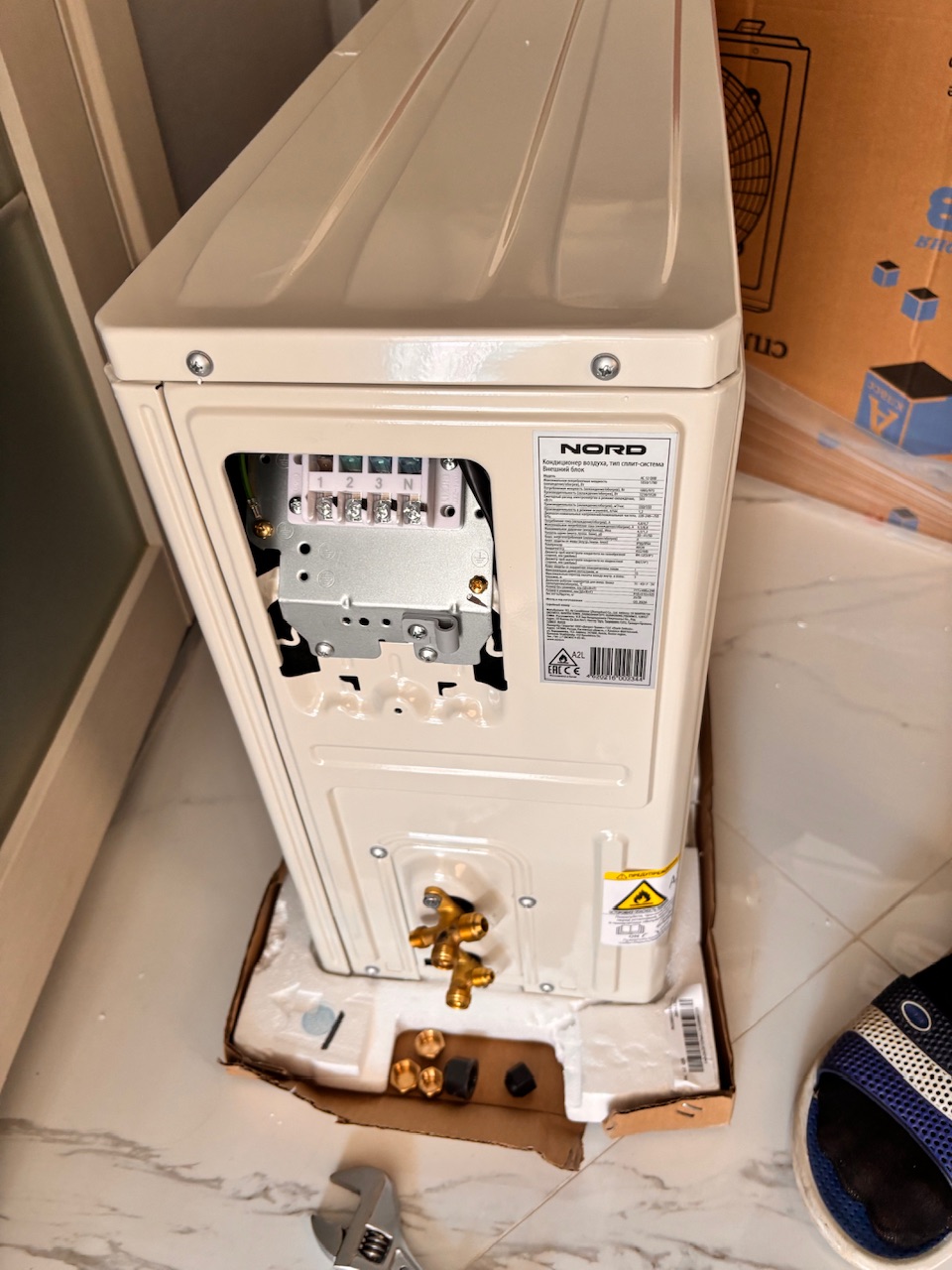

• Медные трубки подключены к сервисным портам наружного блока с вальцовкой

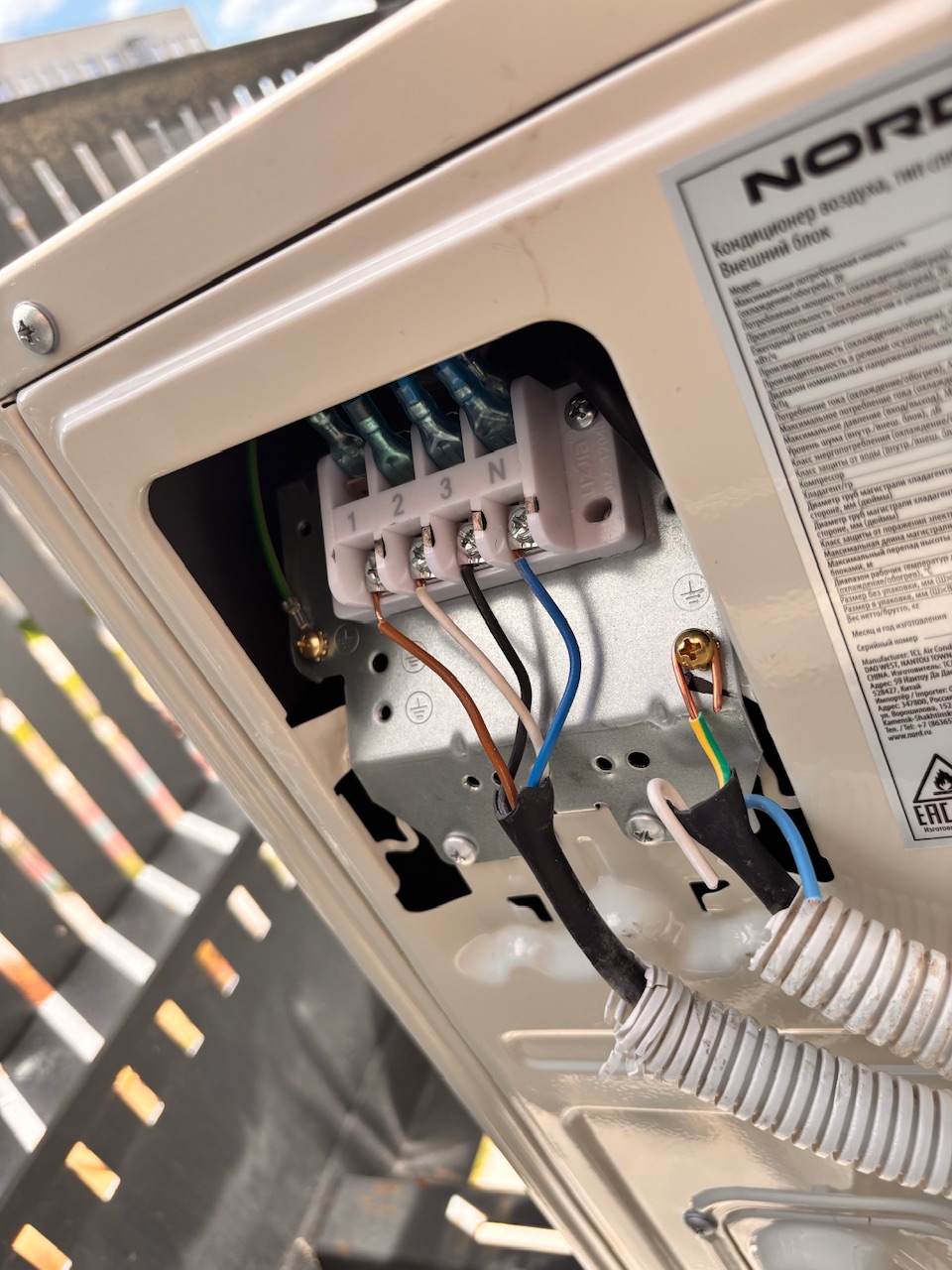

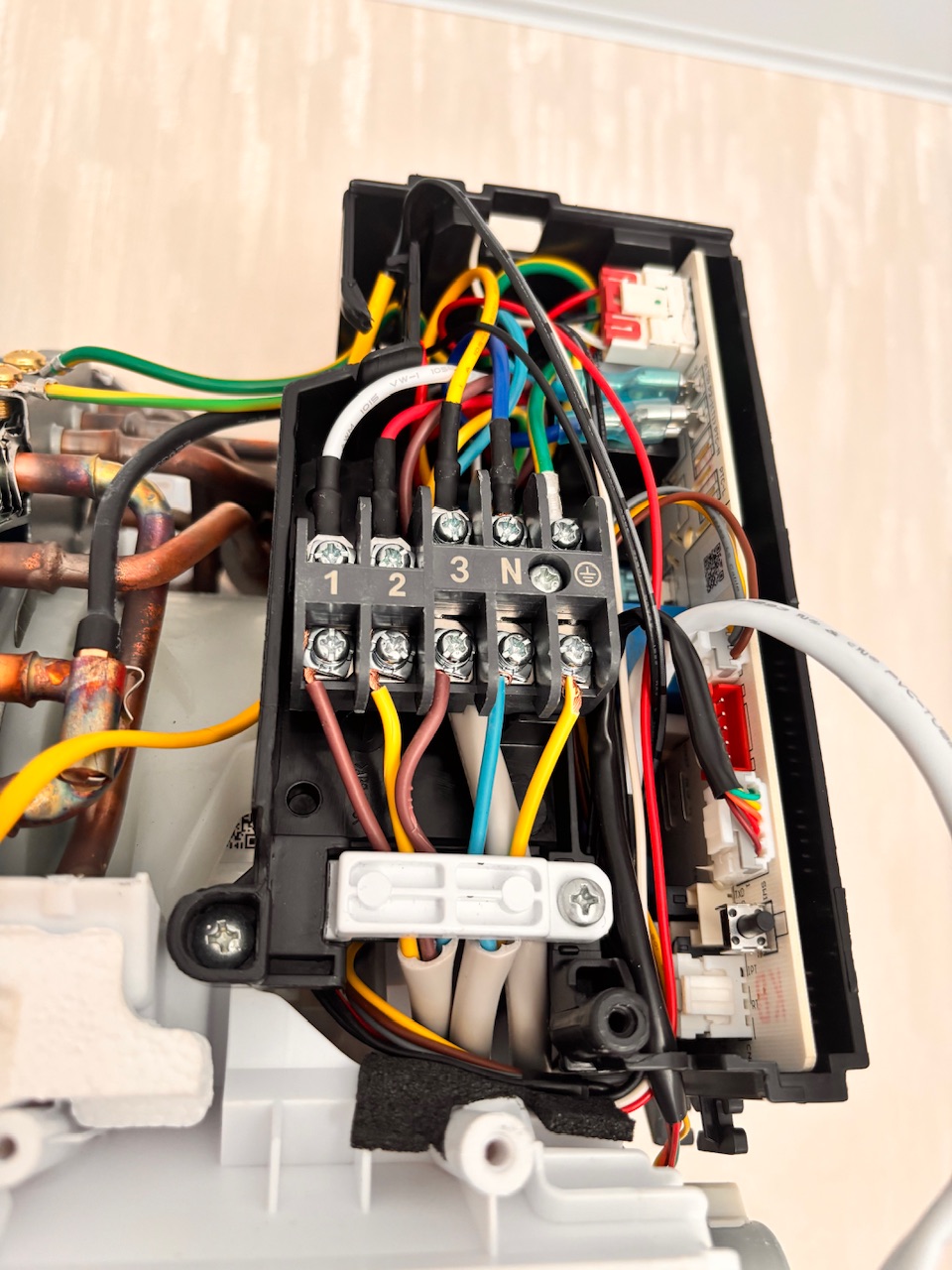

• Межблочный кабель подключён к клеммной колодке
• Вальцовочные гайки затянуты динамометрическим ключом с усилием по инструкции Nord

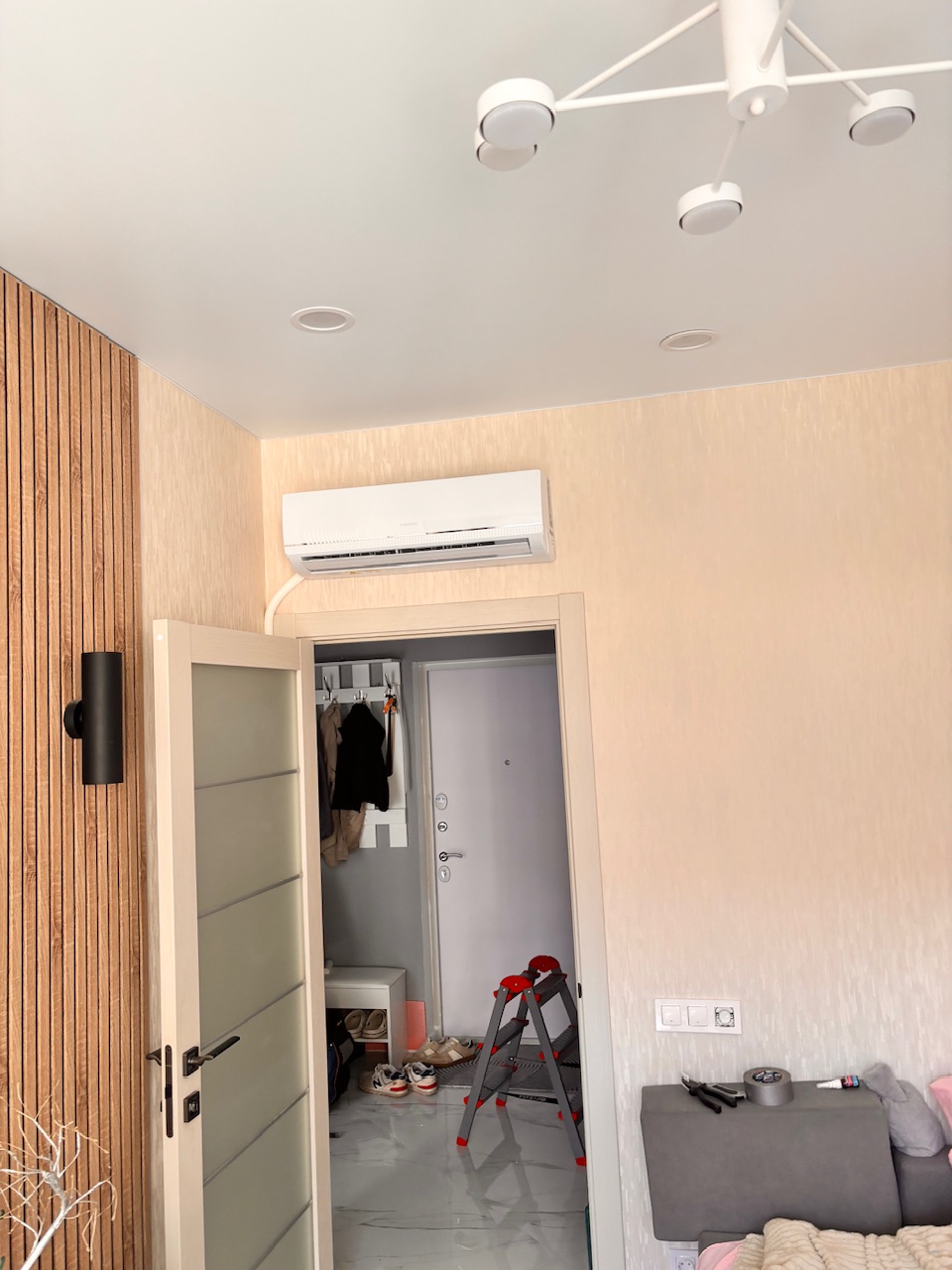

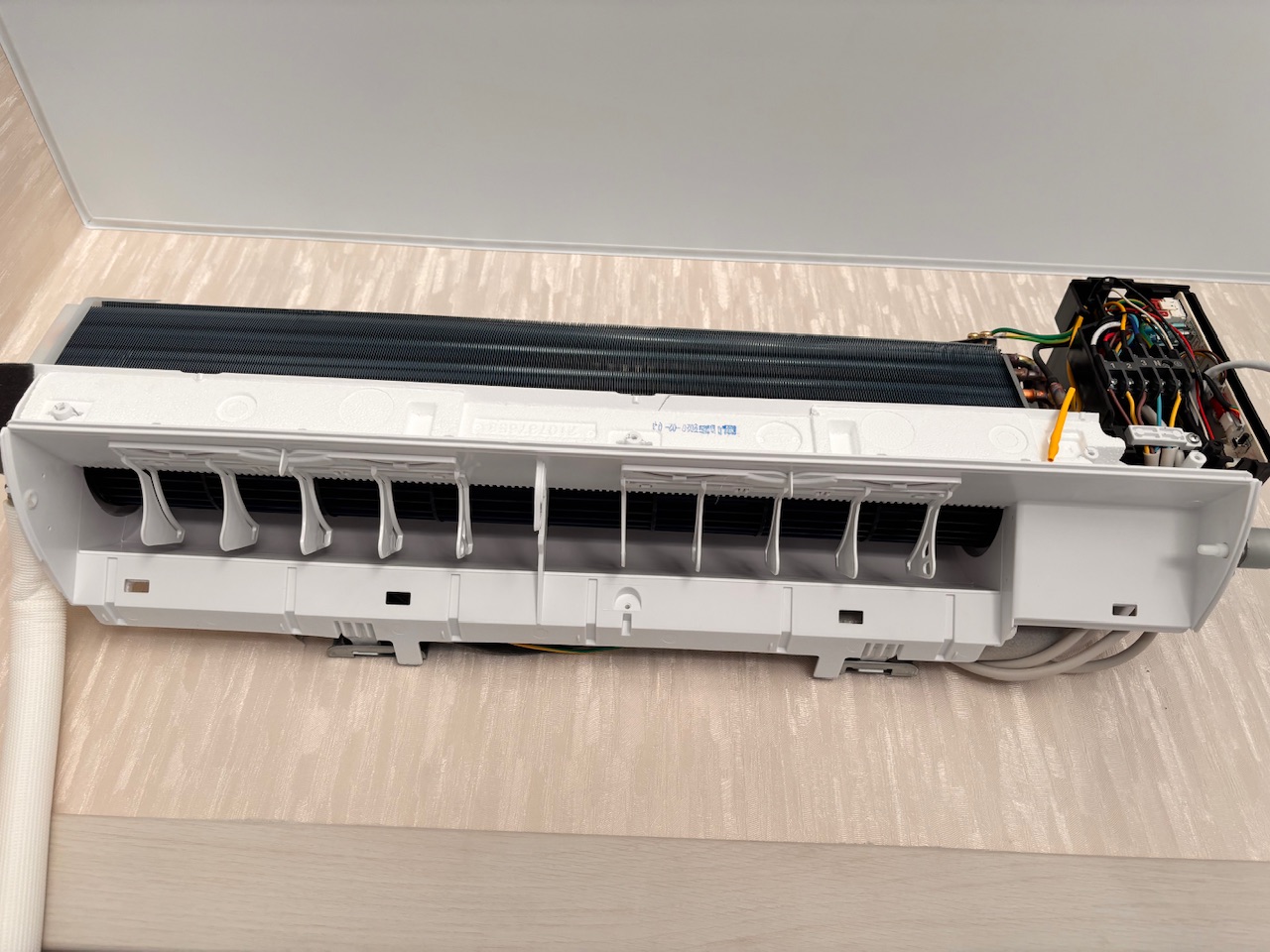

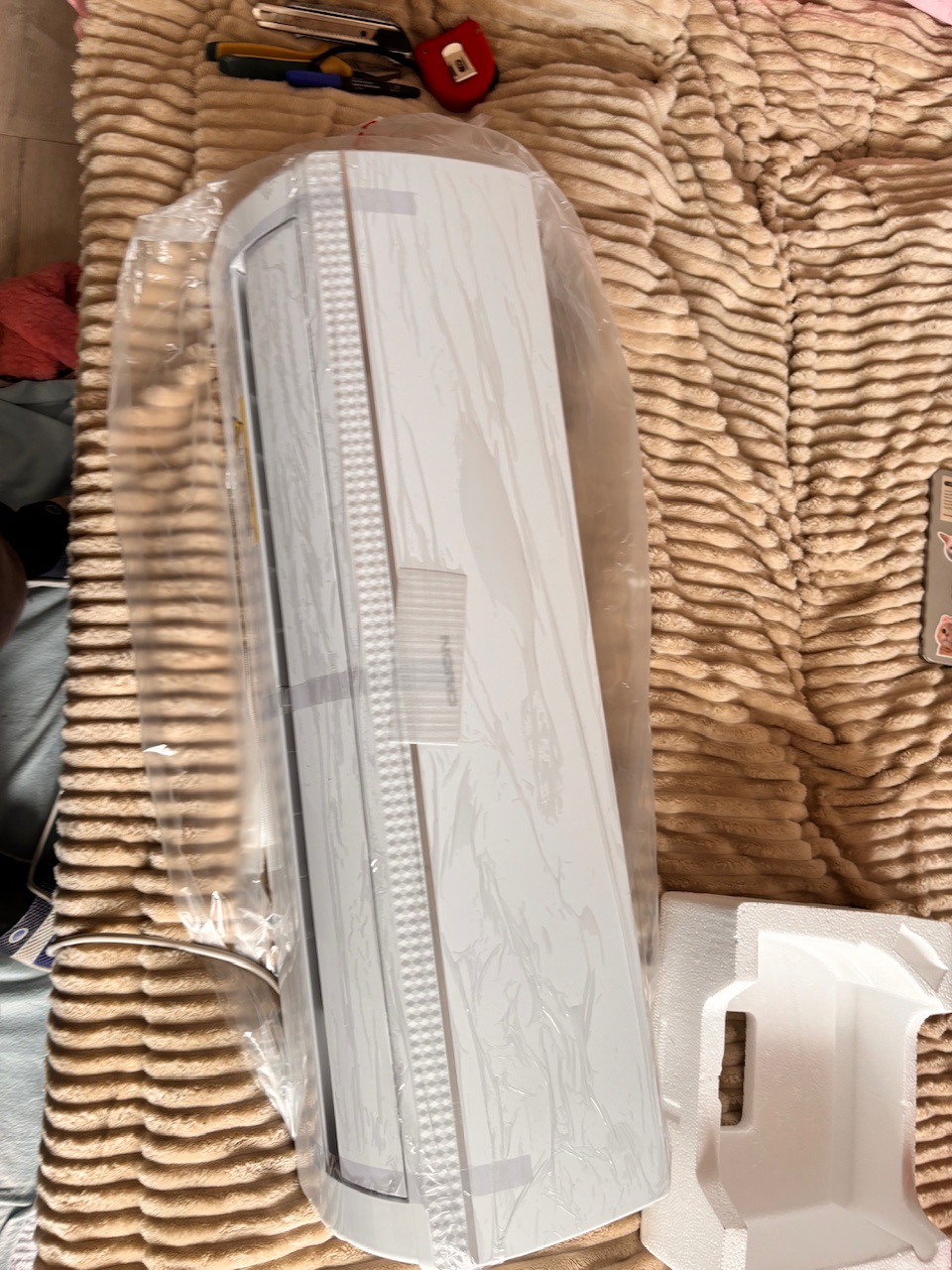

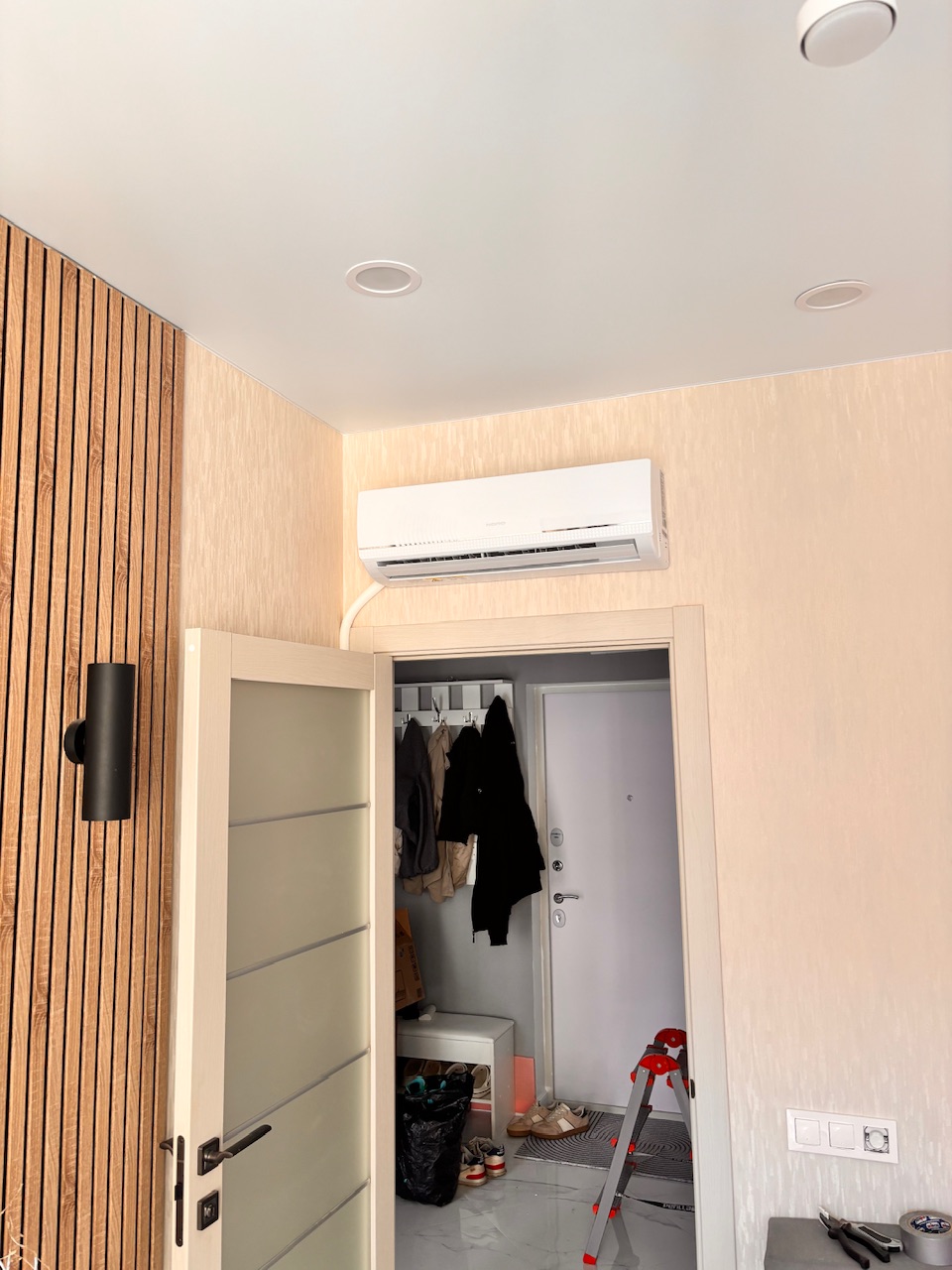

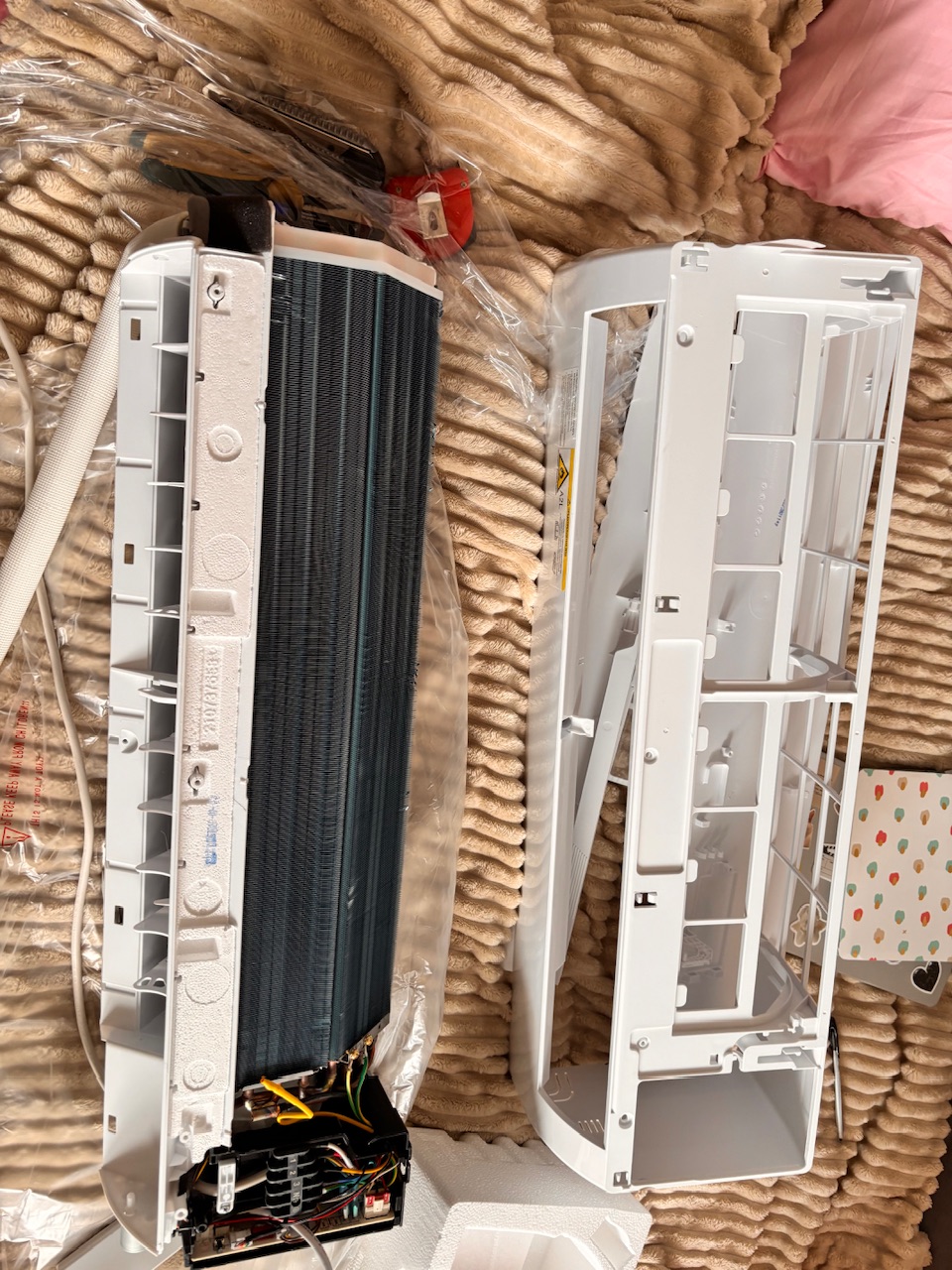

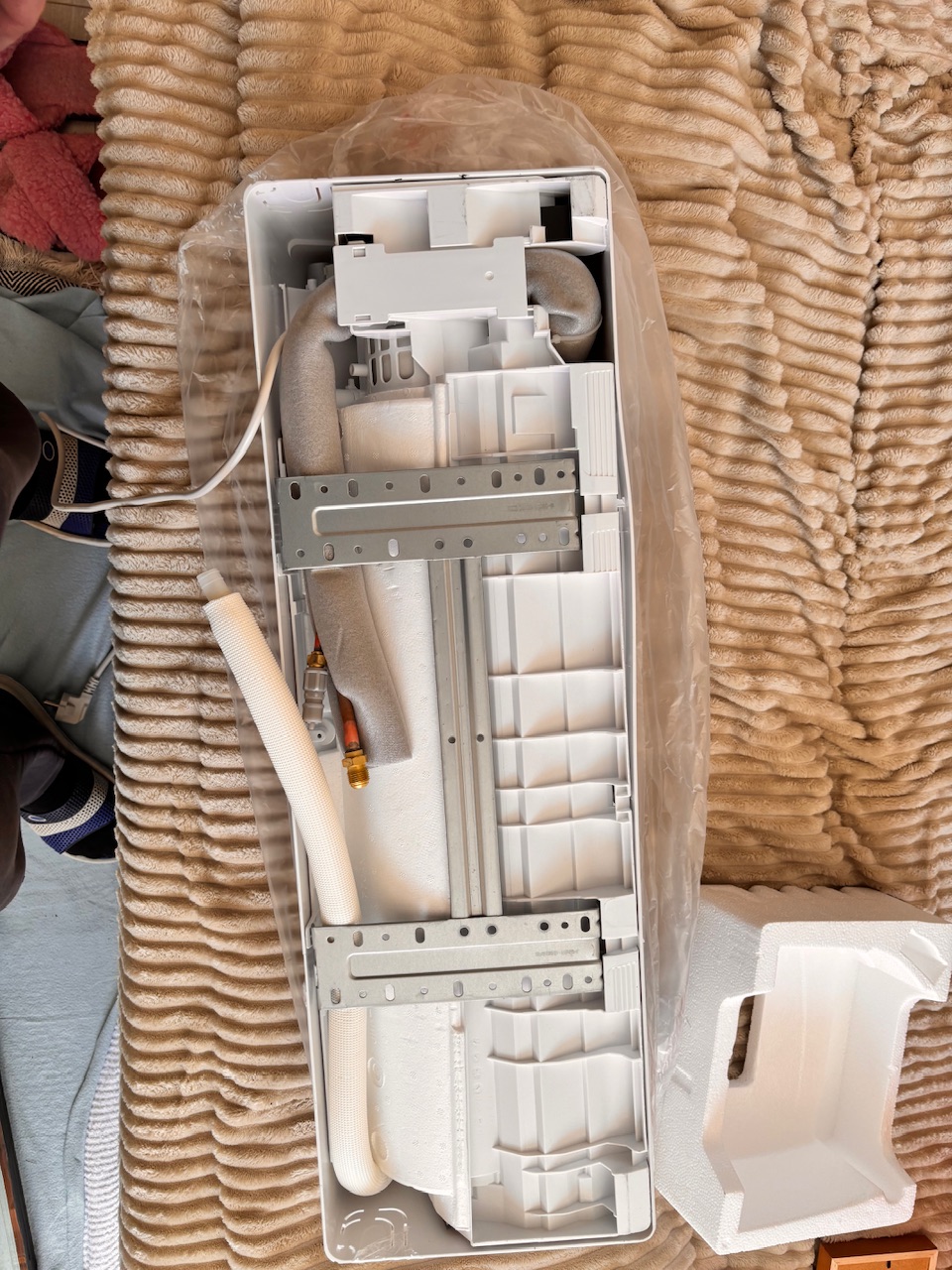

6. Установка внутреннего блока

• Внутренний блок (7,2 кг) навешен на монтажную пластину

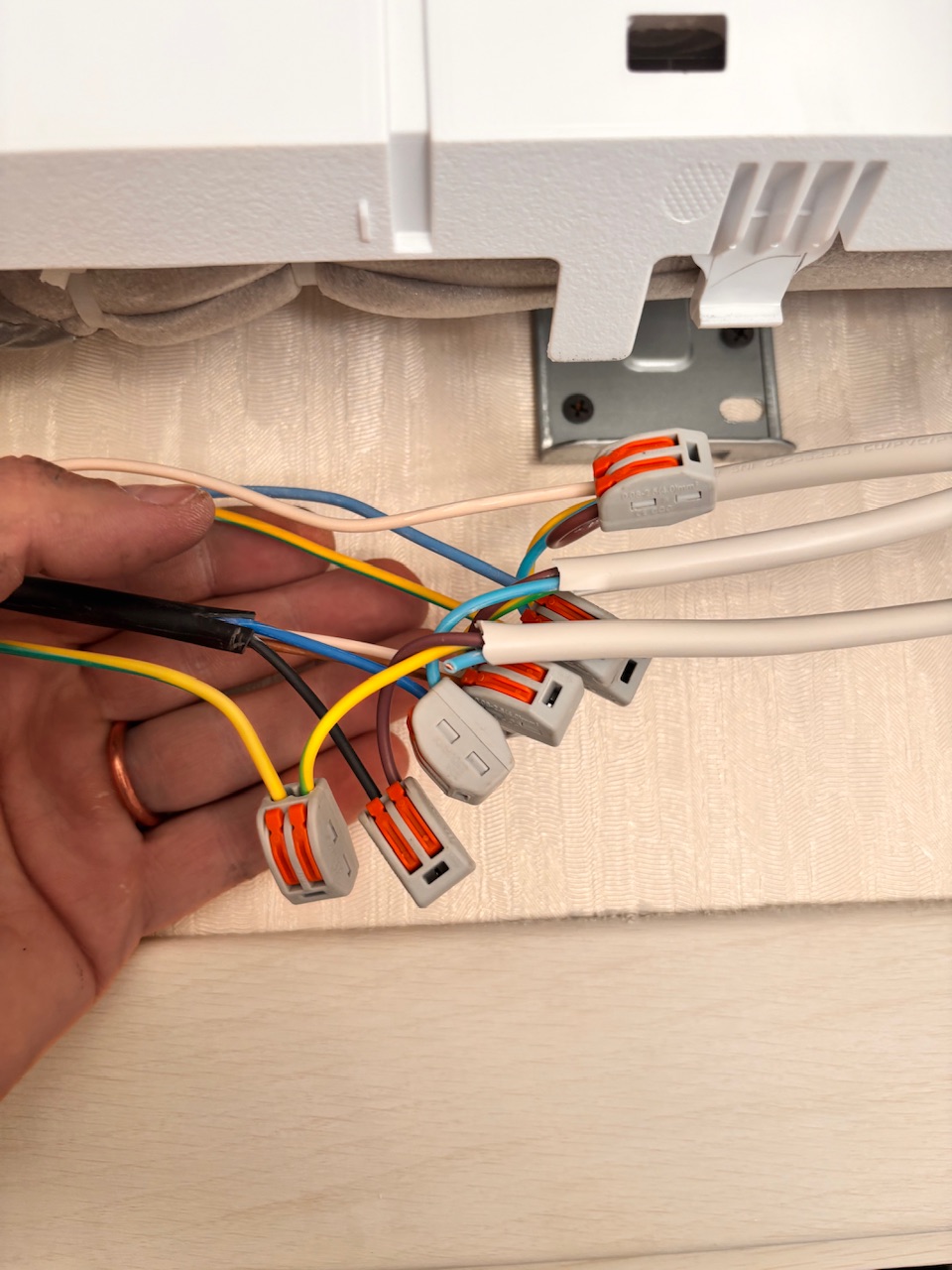

• Подключены медные трубки, дренаж и межблочный кабель к внутреннему блоку
• Вальцовочные гайки затянуты динамометрическим ключом
• Передняя панель установлена на место

7. Восстановление декоративного короба

• Трасса уложена обратно в декоративный пластиковый короб
• Короб закрыт крышкой, стыки проклеены

8. Монтаж стеклопакета

• Стеклопакет установлен обратно в раму
• Штапик закреплён на месте
• Проверена герметичность примыкания стеклопакета к раме

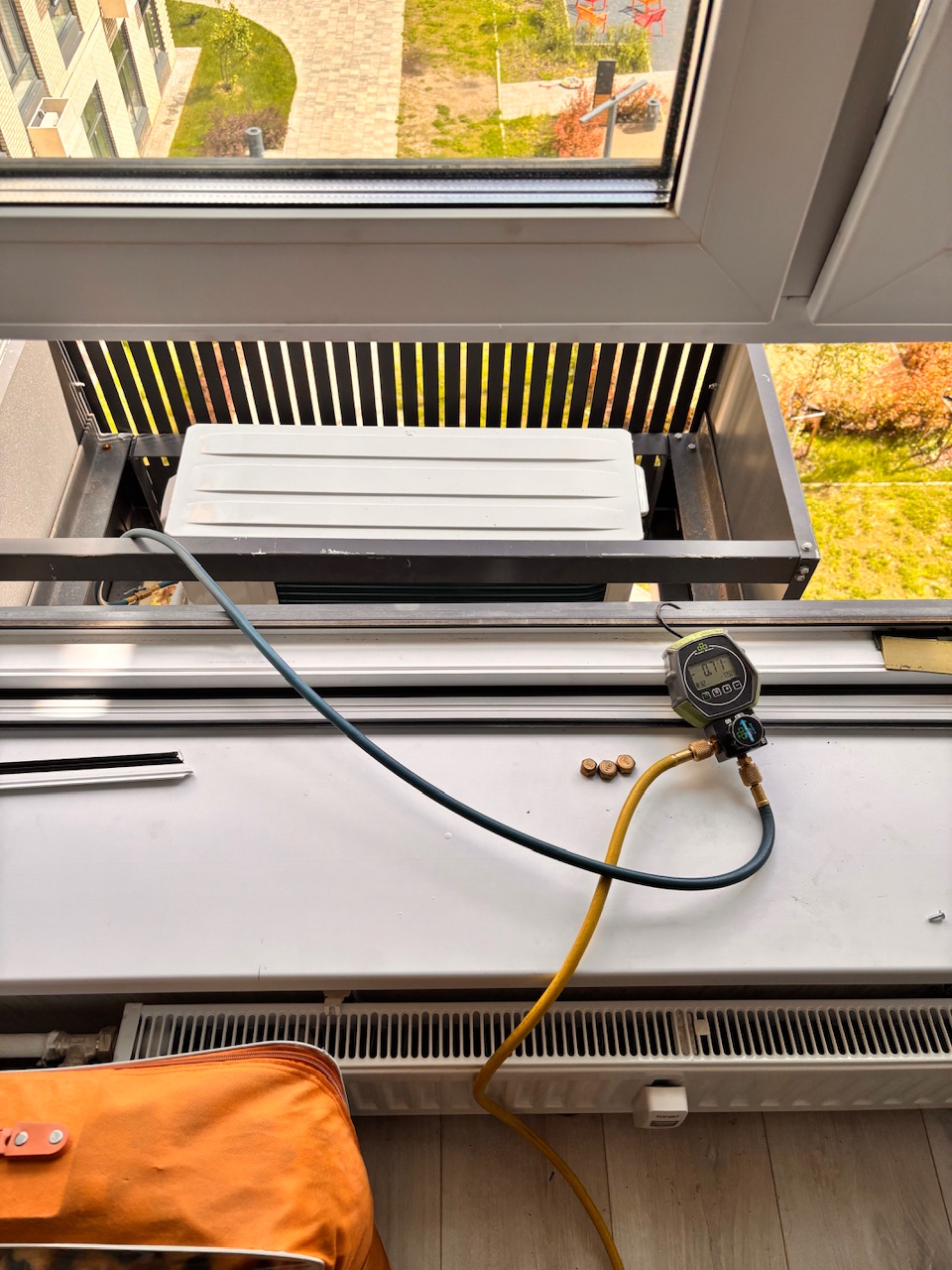

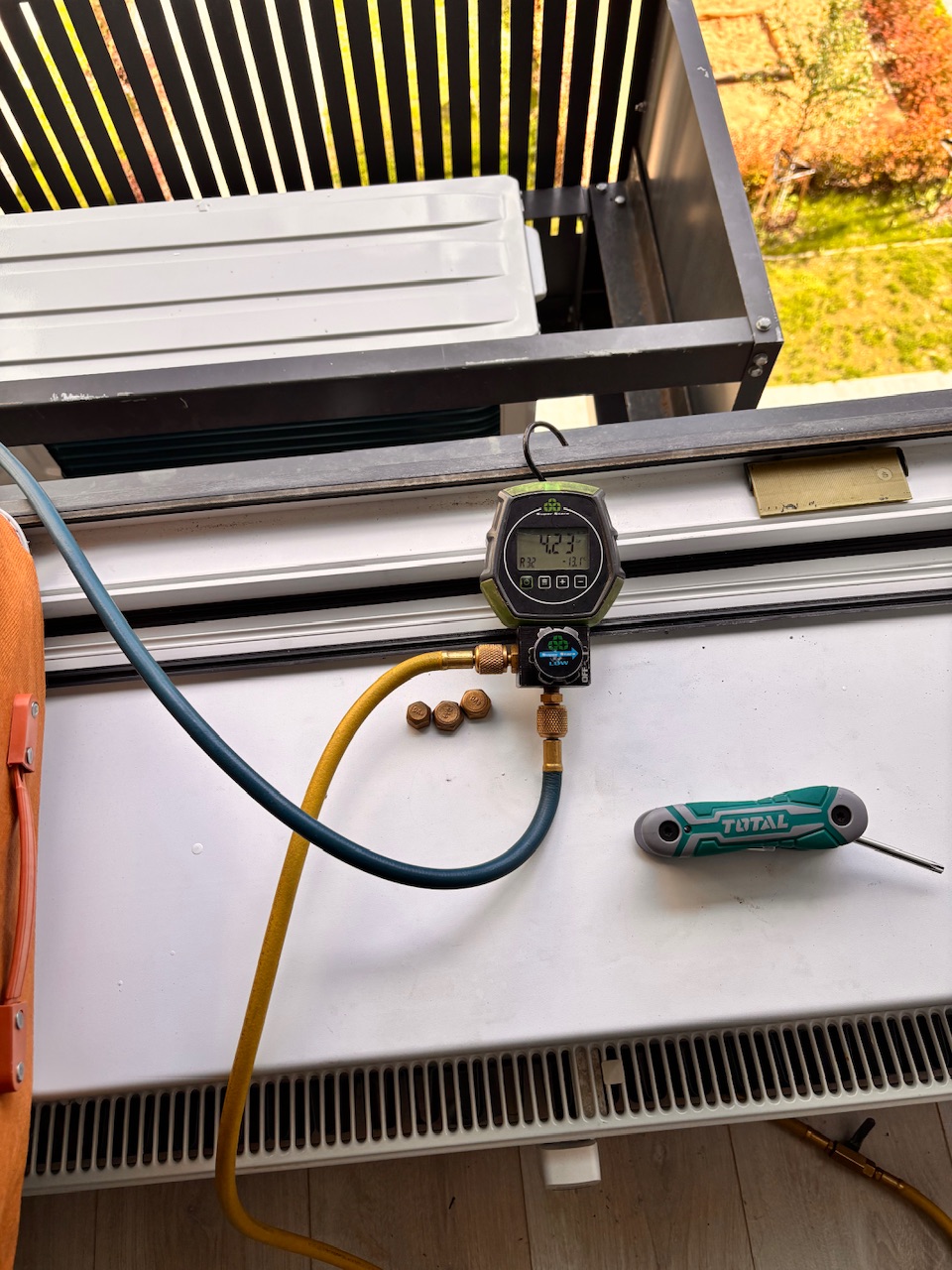

9. Опрессовка азотом

• К системе подключён баллон с азотом через редуктор
• Система заполнена азотом под давлением 28 атм (для R32)
• Выдержка 30 минут — контроль падения давления на манометре
• Давление осталось стабильным — герметичность подтверждена

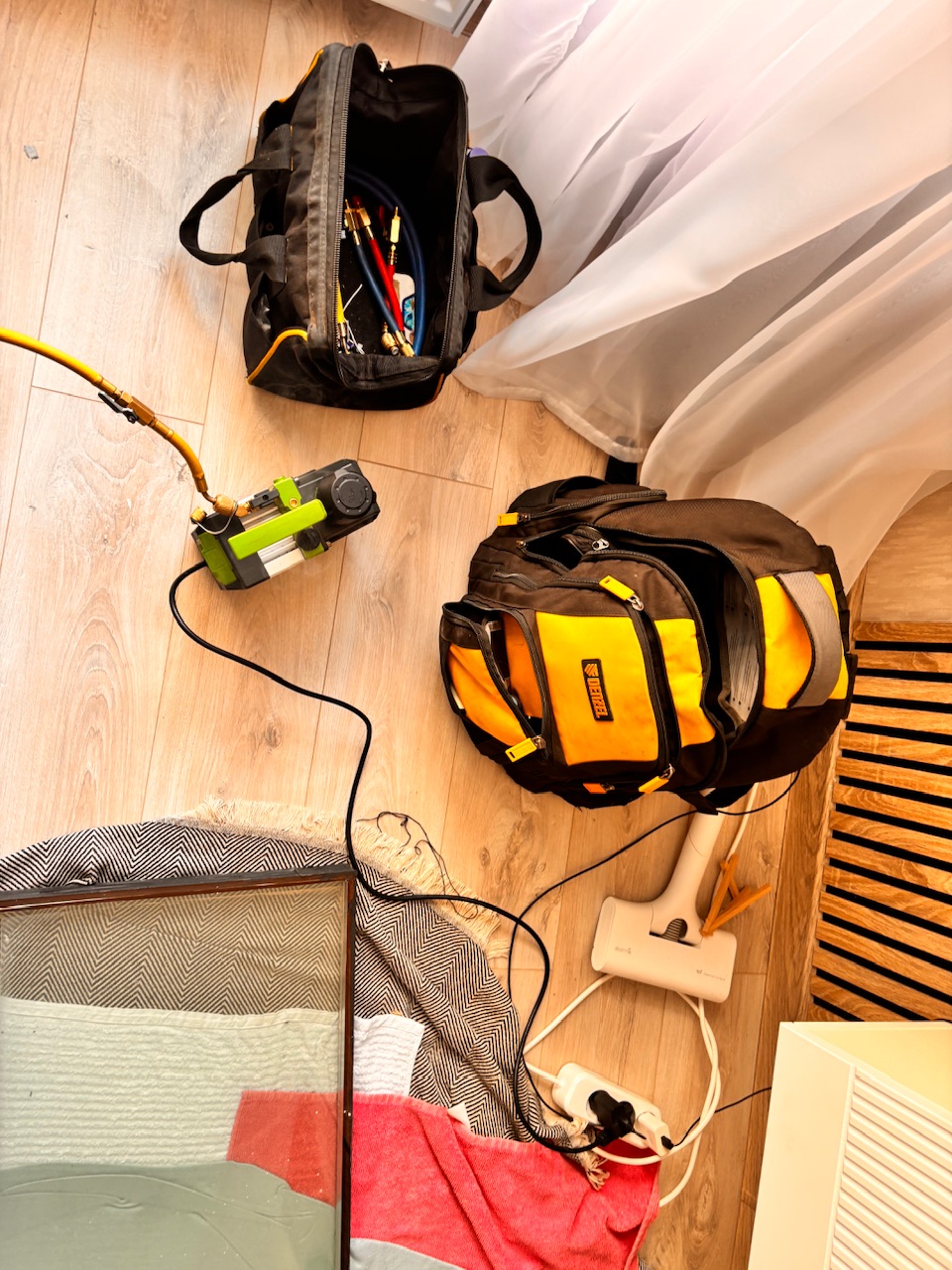

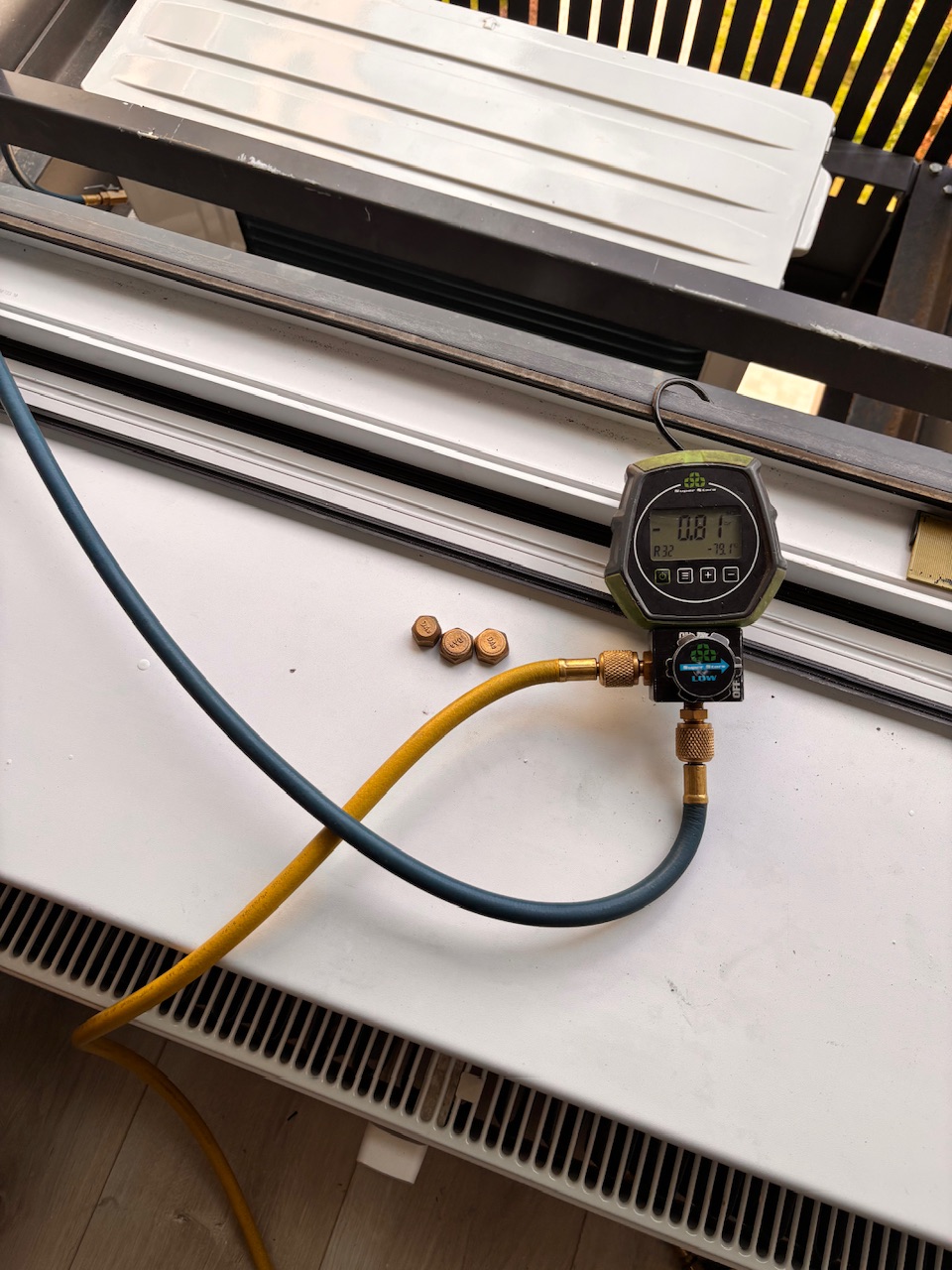

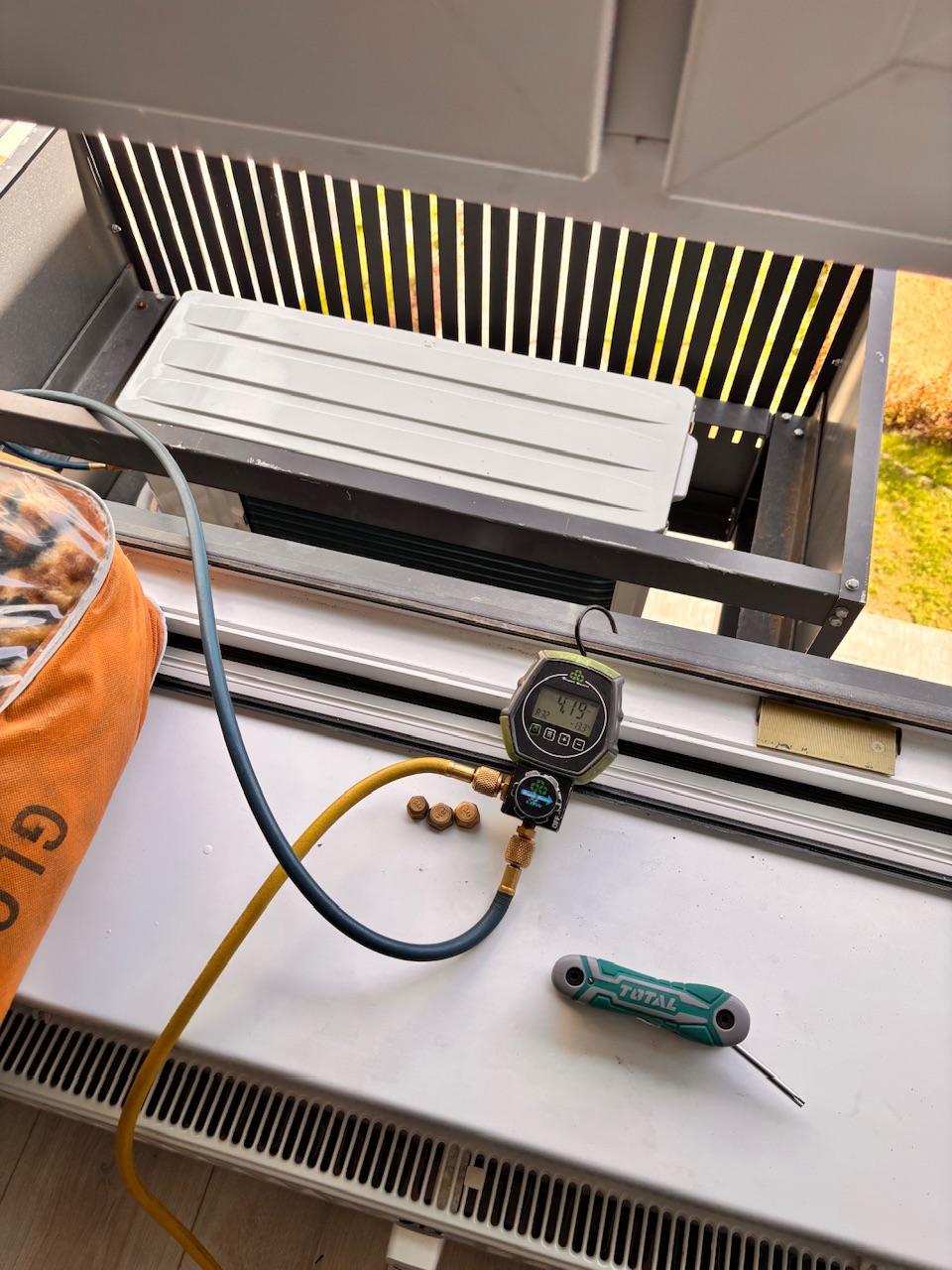

10. Вакуумирование

• Азот стравлен, к системе подключён вакуумный насос
• Откачка воздуха и влаги из контура до остаточного давления не выше 5 Па
• Продолжительность — 30 минут
• Вакуумирование обязательно для хладагента R32: остатки влаги реагируют с полиэфирным маслом компрессора, образуя кислоты, разрушающие компрессор

11. Открытие вентилей и запуск

• Сервисные вентили на наружном блоке открыты — фреон R32 из заводской заправки поступил в контур
• Заводская заправка Nord AC 12 QUB рассчитана на трассу до 5 м. Длина трассы на объекте — 3,5 м, дополнительная заправка не требуется
• Кондиционер подключён к сети
• Тестовый запуск в режиме охлаждения:
  • Компрессор стартовал без задержек и посторонних шумов
  • Рабочее давление проверено манометрической станцией — в пределах нормы для R32

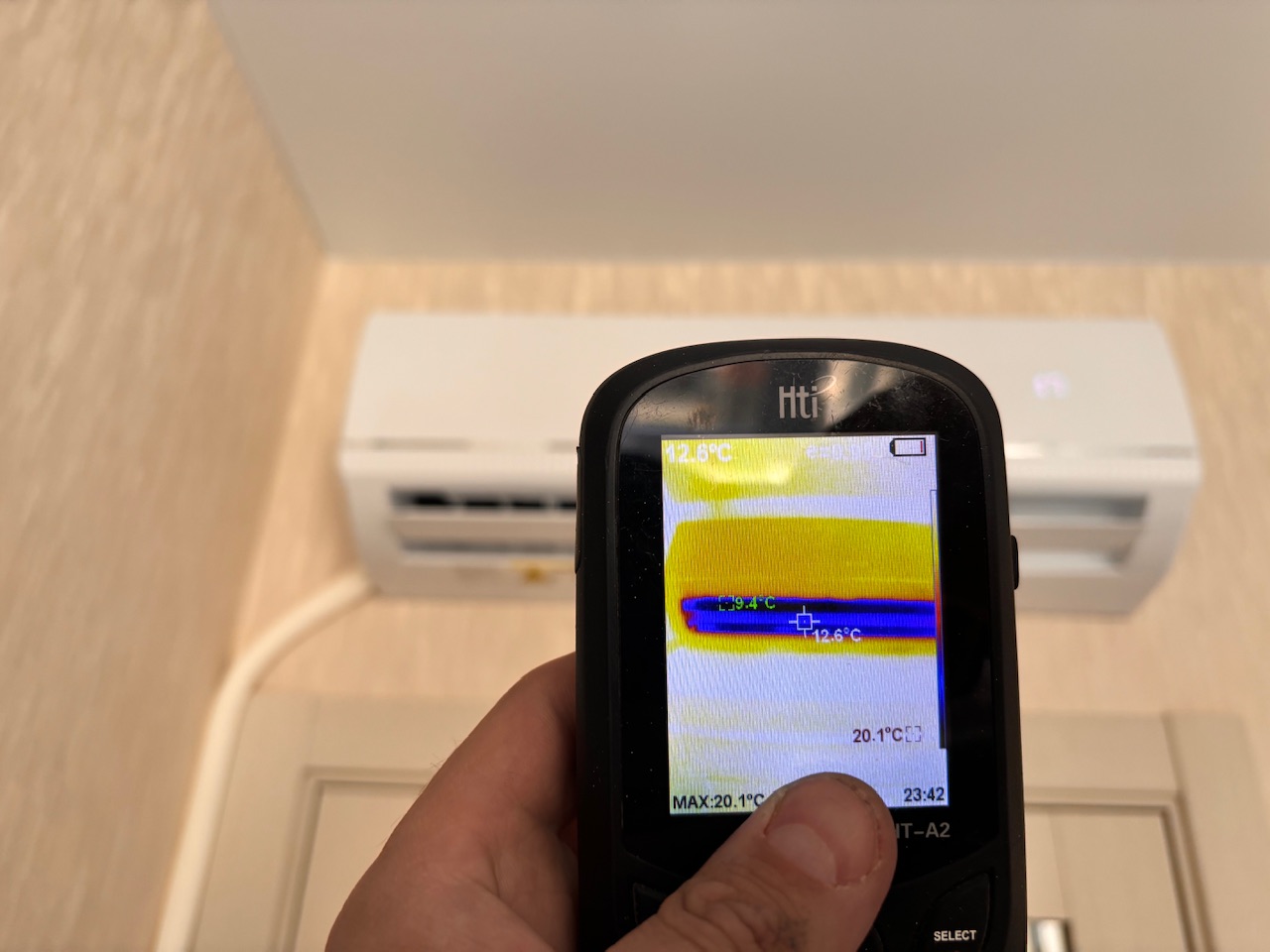

  • Температура воздуха на выходе из внутреннего блока — 12 °C при температуре в помещении 25 °C (норма для 12 000 BTU)
  • Уровень шума на минимальной скорости — 30 дБ, соответствует паспортным данным
  • Функция Swing — автоматическое покачивание заслонки работает корректно
  • Функция Turbo — проверена, быстрое достижение заданной температуры
  • Функция I Feel — датчик в пульте корректно передаёт температуру
  • Дренаж отводится без протечек
  • Течеискатель — повторная проверка всех соединений, утечек не обнаружено
• Время работ — около 2,5 часов (с учётом демонтажа и монтажа стеклопакета)

Коды ошибок Nord AC 12 QUB

Сплит-система Nord AC 12 QUB оснащена системой самодиагностики. Коды выводятся на фантомный дисплей внутреннего блока или миганием индикаторов:

При утечке фреона чаще всего появляются коды E8 (перегрев компрессора), EA (обмерзание испарителя) и EC (утечка хладагента). При полной потере хладагента кондиционер не включается — срабатывает защита.

Особенности монтажа на готовую трассу

• Проверка совместимости. Перед заказом кондиционера необходимо уточнить диаметр заложенных трубок. Для Nord AC 12 QUB — 6,35 / 9,52 мм. Если застройщик заложил трубки другого диаметра — потребуется адаптер или замена трассы.
• Проверка целостности. Перед подключением блоков мастер обязан опрессовать готовую трассу азотом — это единственный способ убедиться, что медные трубки не повреждены и герметичны. Опрессовка проводится до подключения блоков.
• Длина трассы. Если заложенная трасса длиннее 5 м — требуется дополнительная заправка фреоном. Для R32 — 20 г на каждый метр сверх 5 м. Мастер взвешивает фреон на электронных весах-дозаторе.
• Качество вальцовки. Даже на готовой трассе концы трубок развальцовываются заново — заводская вальцовка застройщика может быть некачественной. Мастер использует вальцовочный станок и динамометрический ключ.
• Дренаж. Проверяется уклон дренажного шланга — застой воды в поддоне приводит к протечкам и размножению бактерий.
• Электрика. Межблочный кабель, заложенный застройщиком, проверяется на целостность жил и соответствие сечения. Для Nord AC 12 QUB — 5×1,5 мм².
