Монтаж сплит-системы Сплит-система инверторная Royal clima RCI-TWA28HN , ул. Грайаороновская 10 к.1
Монтаж инверторной сплит-системы Royal Clima RC-I-TWA-28HN с дренажной помпой Ballu — ул. Грайвороновская, 10, корп. 1
Улица Грайвороновская, дом 10, корп. 1 — современный жилой дом, расположенный в районе Рязанский Юго-Восточного административного округа Москвы. Район застроен преимущественно монолитно-кирпичными и панельными домами 2000–2020-х годов. Ближайшие станции метро — «Выхино» (10 минут на транспорте) и «Лермонтовский проспект» (12 минут). Почтовый индекс — 109377. Управляющая компания — ГБУ «Жилищник района Рязанский».
Дом монолитно-кирпичный: несущий каркас — монолитный железобетон, межкомнатные перегородки — пеноблок. Железобетонные перекрытия, высота потолков 2,75 м. Газоснабжение отсутствует — установлены электрические плиты, что обеспечивает повышенную вводную мощность квартиры.

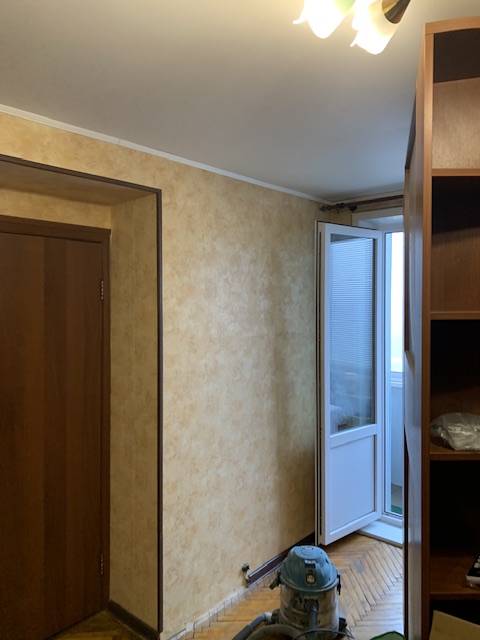

Квартира на стадии чистового ремонта — обои поклеены, ламинат уложен, потолки смонтированы. Монтаж выполняется открытым способом — с декоративным кабель-каналом для трассы. В квартире есть лоджия, что позволило установить наружный блок прямо на ней — на шпильках, закреплённых в потолочном перекрытии лоджии. Это избавило от необходимости высотных работ и промышленного альпинизма.
Особенность данного объекта — невозможность организовать самотёчный дренаж на улицу. Внутренний блок установлен на стене, а отверстие для вывода трассы пробурено высоко — почти под потолком. Конденсат не может стекать самотёком, так как точка выхода дренажа из блока ниже необходимого уровня для уклона. Решение — установка дренажной помпы Ballu, которая принудительно откачивает конденсат и выводит его на улицу через отверстие в стене.
В этой статье — разбор монтажа инверторной сплит-системы Royal Clima RC-I-TWA-28HN с дренажной помпой Ballu и установкой наружного блока на шпильках на лоджии по ул. Грайвороновской, 10, корп. 1: характеристики модели, особенности монтажа, этапы работ, актуальные цены на 2026 год.

Технические характеристики Royal Clima RC-I-TWA-28HN
Royal Clima RC-I-TWA-28HN — настенная инверторная сплит-система серии BREATH мощностью 2,8 кВт (12000 BTU) для помещений площадью до 30 м². Компрессор — инверторный DC Inverter GMCC (Toshiba), хладагент — R410A, класс энергоэффективности A. Модель оснащена многоступенчатой фильтрацией (Active Filter, Carbon Filter), функциями I Feel, Follow Me, Super, Sleep, Quiet, Eco, самоочистки, самодиагностики, авторестарта, таймера 24 часа, интеллектуальной разморозки Defrost. Уровень шума внутреннего блока — от 25 дБ(А). Производство — Китай (завод AUX). Гарантия — 3 года.
| Параметр | Значение |
|---|---|
| Тип | настенная инверторная сплит-система (DC Inverter) |
| Серия | BREATH |
| Обслуживаемая площадь | до 30 м² |
| Холодопроизводительность | 2,80 кВт (12000 BTU) |
| Теплопроизводительность | 2,90 кВт |
| Потребляемая мощность (охлаждение) | 0,870 кВт |
| Потребляемая мощность (обогрев) | 0,810 кВт |
| Класс энергоэффективности | A (охлаждение) / A (обогрев) |
| Хладагент | R410A |
| Заводская заправка хладагента | ~550 г |
| Уровень шума внутреннего блока | 25–38 дБ(А) |
| Уровень шума наружного блока | 49–54 дБ(А) |
| Расход воздуха (внутренний блок) | 650 м³/ч |
| Количество скоростей вентилятора | 5 |
| Электропитание | 220–240 В, 1 фаза, 50 Гц |
| Подключение питания | внутренний блок |
| Диаметр жидкостной трубы | 1/4″ (6,35 мм) |
| Диаметр газовой трубы | 1/2″ (12,7 мм) |
| Максимальная длина трассы | 20 м |
| Максимальный перепад высот | 10 м |
| Дозаправка хладагента (сверх 5 м) | 20 г/м |
| Диапазон температур (охлаждение) | −15…+43−15…+43 °C |
| Диапазон температур (обогрев) | −15…+24−15…+24 °C |
| Габариты внутреннего блока (Ш×В×Г) | 820×290×200 мм |
| Габариты наружного блока (Ш×В×Г) | 730×500×285 мм |
| Вес внутреннего блока | 10 кг |
| Вес наружного блока | 28 кг |
| Межблочный кабель | 4×1,5 мм² |
| Силовой кабель | 3×1,5 мм² |
| Автомат защиты | 10 А |
| Компрессор | DC Inverter GMCC (Toshiba) |
| Фильтры | Active Filter, Carbon Filter, предварительный |
| Функции | I Feel, Follow Me, Super, Sleep, Quiet, Eco, самоочистка, самодиагностика, авторестарт, Defrost, таймер 24 ч, осушение, вентиляция |
| Wi-Fi | опция (модуль приобретается отдельно) |
| Дисплей | LED, скрытый |
| Гарантия | 3 года |
| Родина бренда | Италия |
| Страна производства | Китай (завод AUX) |
О бренде Royal Clima
Royal Clima — итальянский бренд климатической техники, представленный в России с 2006 года. Сплит-системы Royal Clima производятся на китайских заводах AUX и Midea по заказу и под контролем итальянской компании. Компрессоры — GMCC (Toshiba), одни из самых надёжных в среднем сегменте. Серия BREATH — инверторная линейка с расширенной фильтрацией и тихой работой. Бренд позиционируется в среднем сегменте с гарантией 3 года.
| Параметр | Описание |
|---|---|
| Позиционирование | средний сегмент |
| Страна бренда | Италия |
| Страна сборки | Китай (завод AUX) |
| Компрессоры | DC Inverter — GMCC (Toshiba) |
| Хладагент | R410A |
| Гарантия | 3 года |
| Средний срок службы | 7–10 лет (при регулярном ТО) |


Зачем нужна дренажная помпа
Дренажная помпа — это миниатюрный насос, который принудительно откачивает конденсат из внутреннего блока кондиционера. В обычном монтаже конденсат стекает самотёком — по дренажному шлангу с уклоном не менее 1 см на метр в сторону стока. Но не всегда есть возможность обеспечить такой уклон.
Когда без помпы не обойтись
| Ситуация | Почему нужен уклон | Почему без помпы нельзя |
|---|---|---|
| Отверстие для дренажа выше точки выхода из блока | Конденсат должен течь вниз | Самотёк невозможен — вода потечёт обратно в блок |
| Длинная трасса дренажа через комнату | Уклон 1 см/м требует опускания шланга на 5–10 см | Нельзя опустить — мешает высота розеток, плинтусов |
| Внутренний блок установлен низко на стене | Точка слива выше точки выхода дренажа | Самотёк невозможен — нужна принудительная откачка |
| Нет возможности пробурить отверстие низко | Отверстие пробурено высоко под потолком | Самотёк от блока к отверстию невозможен |
В данном случае на ул. Грайвороновской, 10, корп. 1 — именно такая ситуация: отверстие для вывода трассы на улицу пробурено высоко под потолком, а внутренний блок установлен ниже. Организовать самотёк от блока вверх к отверстию невозможно. Решение — установка дренажной помпы Ballu, которая поднимает конденсат и выводит его на улицу через отверстие.
Как работает дренажная помпа Ballu
- Конденсат собирается в поддоне внутреннего блока.
- Помпа Ballu забирает конденсат из поддона через заборный шланг.
- Помпа прокачивает конденсат по дренажному шлангу под давлением — вверх к отверстию и далее на улицу.
- Конденсат вытекает на улицу через отверстие в стене.
- Помпа включается автоматически при накоплении конденсата (по сигналу датчика уровня).
- Помпа отключается, когда конденсат откачан.




Дренажная помпа Ballu
Для данного объекта выбрана дренажная помпа Ballu — надёжный и компактный насос, специально предназначенный для настенных сплит-систем.
| Параметр | Значение |
|---|---|
| Бренд | Ballu |
| Тип | встраиваемая (внутренний блок) |
| Напор (высота подъёма) | до 2–3 м (в зависимости от модели) |
| Производительность | 15–25 л/ч |
| Уровень шума | 20–27 дБ(А) |
| Питание | 220 В (от внутреннего блока) |
| Датчик | поплавковый, встроенный |
| Габариты | компактные, размещается в корпусе блока |
| Материал шланга | армированный ПВХ, напорный |
| Гарантия | 1 год |
| Стоимость помпы | 2 500 – 5 000 ₽ |
Преимущества помпы Ballu
- Компактность — помещается внутри корпуса внутреннего блока, не требует отдельного места.
- Тихая работа — 20–27 дБ(А), не слышно при работающем кондиционере.
- Надёжность — ресурс 5–7 лет при регулярном обслуживании.
- Простота подключения — питание от клеммной колодки внутреннего блока.
- Доступность — запчасти и замена доступны в России.

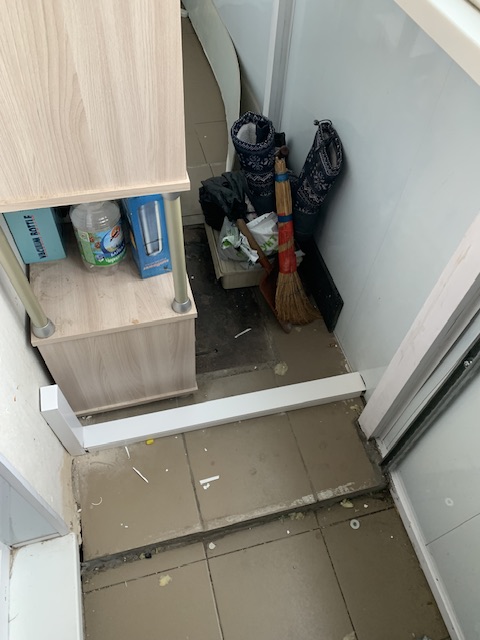

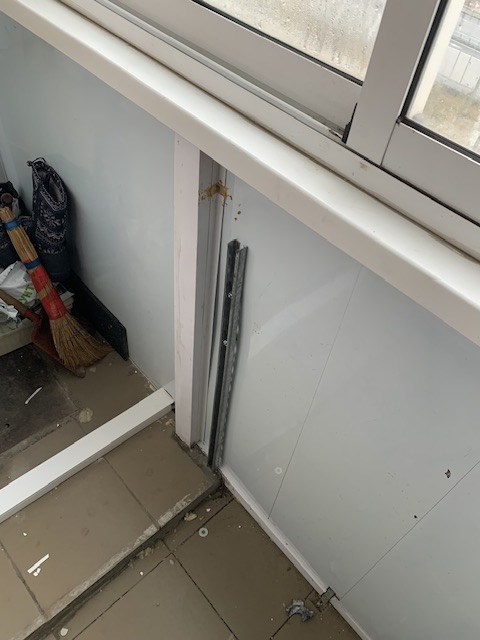

Установка наружного блока на шпильках на лоджии
Одна из ключевых особенностей данного объекта — наружный блок установлен не на фасаде на кронштейнах, а прямо на лоджии, на шпильках, закреплённых в потолочном перекрытии лоджии.
Что такое монтаж на шпильках
Шпилька — это резьбовая металлическая штанга (стальной стержень с резьбой М8–М10), один конец которой закрепляется в несущем перекрытии лоджии (потолке), а на другой конец навешивается наружный блок кондиционера через специальные кронштейны или монтажную раму.
| Этап | Описание |
|---|---|
| Разметка | Определение точек крепления шпилек в потолочном перекрытии лоджии — с учётом габаритов блока 730×500×285 мм и веса 28 кг |
| Бурение | Алмазное бурение отверстий в бетонном перекрытии под анкерные шпильки (2–4 точки) |
| Установка шпилек | Шпильки закрепляются в перекрытии анкерными болтами или химическими анкерами |
| Монтаж рамы | На шпильки навешивается монтажная рама или угловые кронштейны для наружного блока |
| Установка блока | Наружный блок Royal Clima (28 кг) устанавливается на раму, крепится болтами через виброизоляторы |
| Подключение | Медные трубы и межблочный кабель подключаются к блоку внутри лоджии |

Преимущества монтажа на лоджии на шпильках
| Параметр | Монтаж на лоджии на шпильках | Монтаж на фасаде на кронштейнах |
|---|---|---|
| Высотные работы | Не требуются — всё с лоджии | Требуются — альпинист или автовышка |
| Доступ для обслуживания | Свободный — с лоджии | Сложный — с фасада |
| Ветровая нагрузка | Нет — блок защищён лоджией | Высокая — на фасаде |
| Защита от осадков | Блок под перекрытием лоджии | Требуется козырёк |
| Шум | Блок на лоджии — звук не уходит на фасад | Звук распространяется по фасаду |
| Стоимость | Дешевле — без альпиниста | Дороже — высотные работы |
| Недостаток | Занимает место на лоджии, шум рядом | Не занимает место в помещении |
Важные требования при монтаже на шпильках
- Несущая способность перекрытия — бетонное перекрытие лоджии должно выдержать вес блока (28 кг) + вес шпилек и рамы (~5 кг). Для монолитных домов это не проблема.
- Виброизоляция — между рамой и блоком устанавливаются резиновые виброизоляторы для предотвращения передачи вибрации на перекрытие.
- Горизонтальность — блок устанавливается строго горизонтально, при необходимости — регулировка гайками на шпильках.
- Зазор от стены — не менее 10 см между блоком и стеной лоджии для циркуляции воздуха.
- Зазор от потолка — не менее 10 см между блоком и перекрытием для циркуляции воздуха и обслуживания.
- Крепление шпилек — анкерные болты или химические анкеры, минимум 2 шпильки (4 точки крепления).









Этапы монтажа

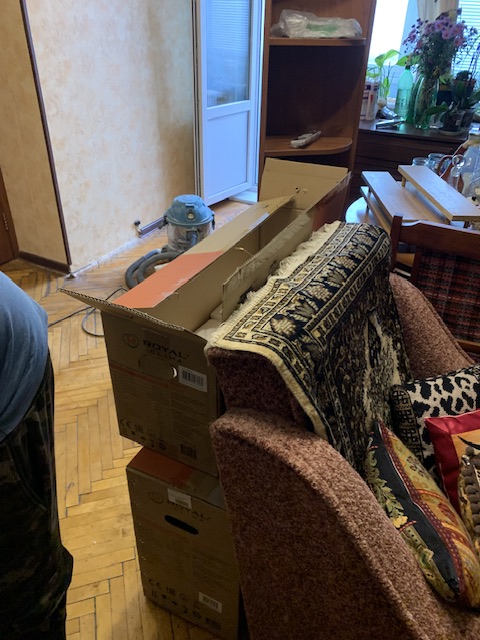

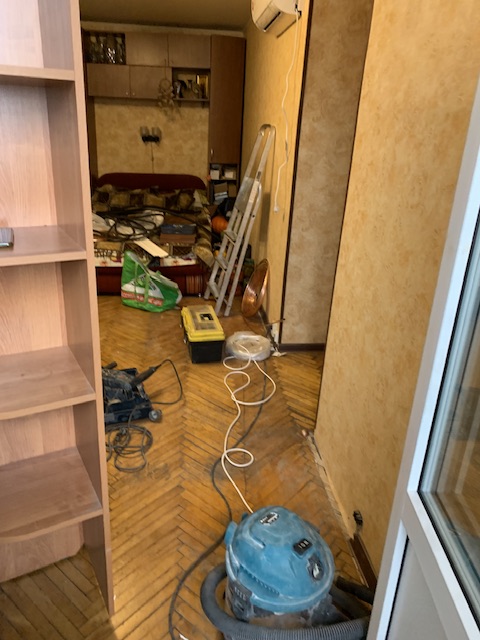

1. Подготовка
- согласование времени работ;
- защита мебели и пола плёнкой;
- распаковка оборудования, проверка комплектации (внутренний блок, наружный блок, пульт ДУ, монтажная пластина, крепёж, инструкции);
- распаковка дренажной помпы Ballu;
- осмотр стены на предмет скрытой проводки (детектором);
- проверка электропитания — замер напряжения (220–240 В).

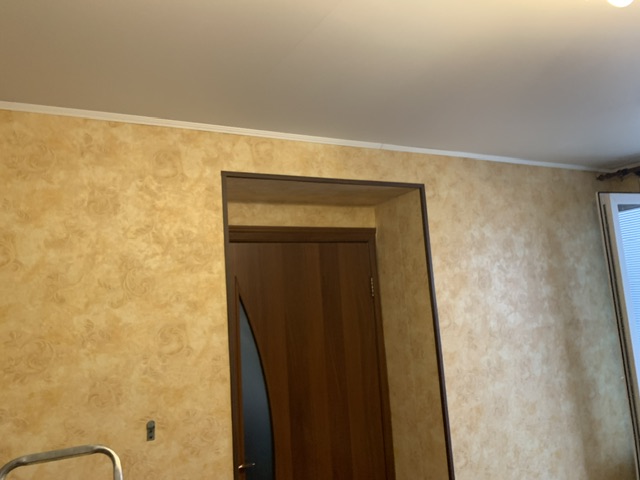

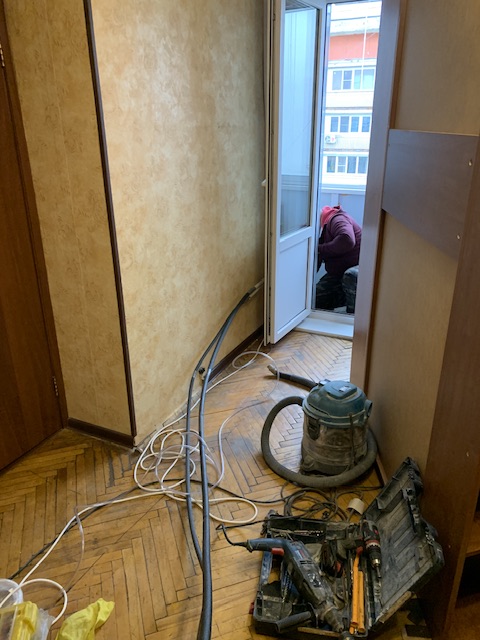

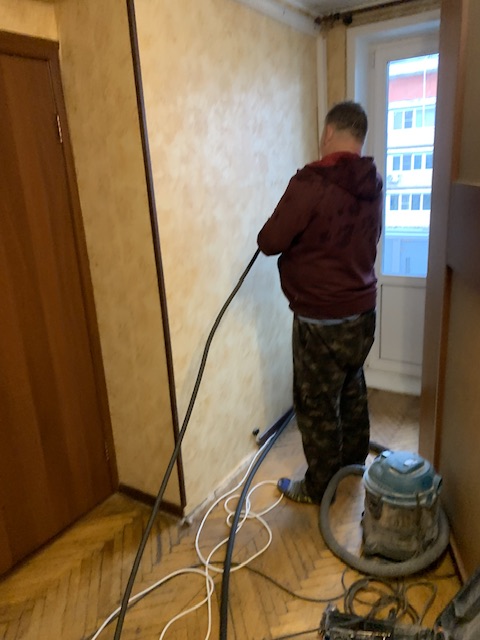

2. Разметка и бурение

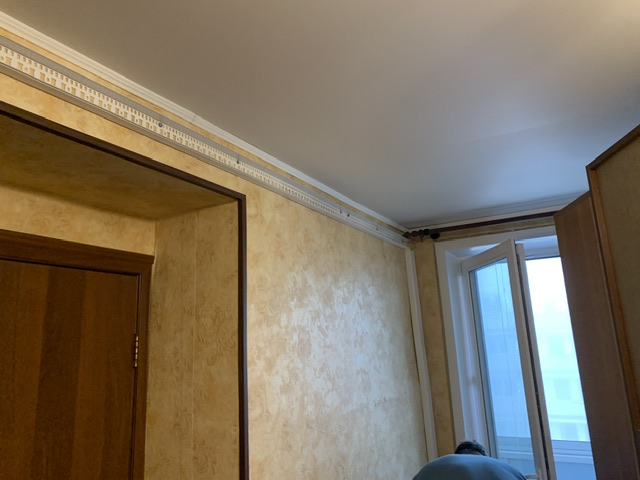

- выбор места установки внутреннего блока: не менее 10 см от потолка, 15 см от боковой стены;
- выбор места установки наружного блока — на лоджии, на шпильках под потолком;
- разметка маршрута трассы от внутреннего блока через стену на лоджию к наружному блоку;
- разметка маршрута дренажной линии от помпы до отверстия на улицу;

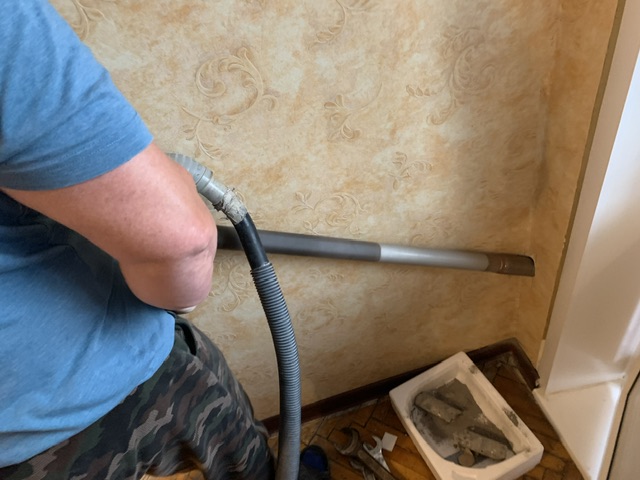

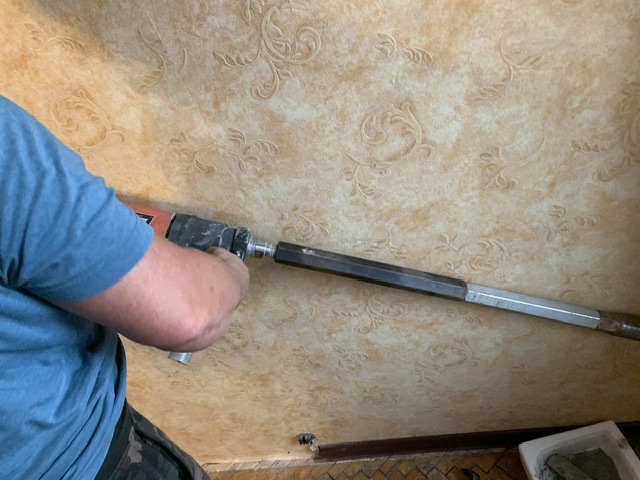

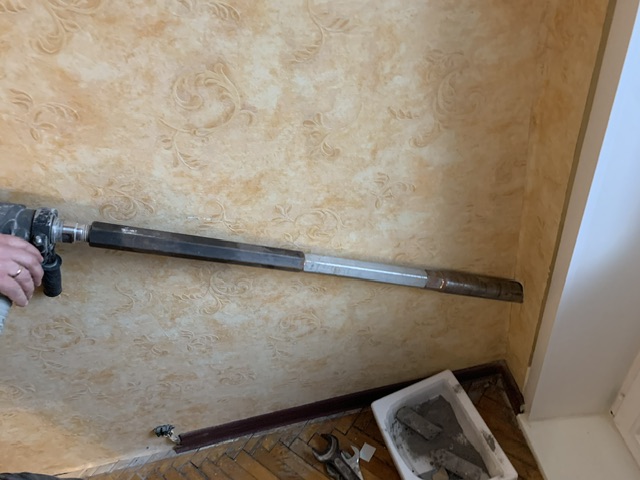

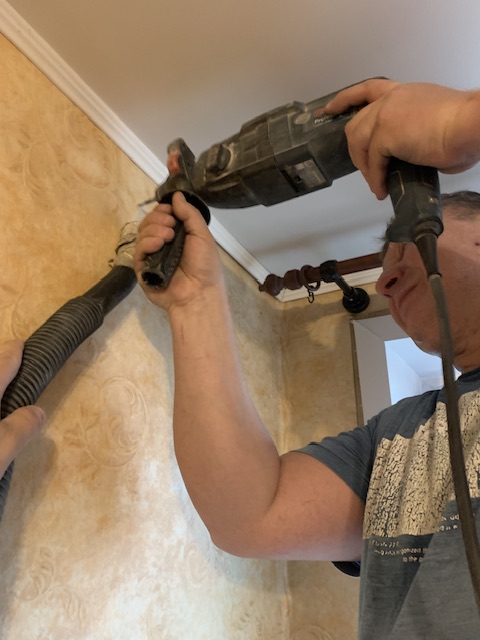

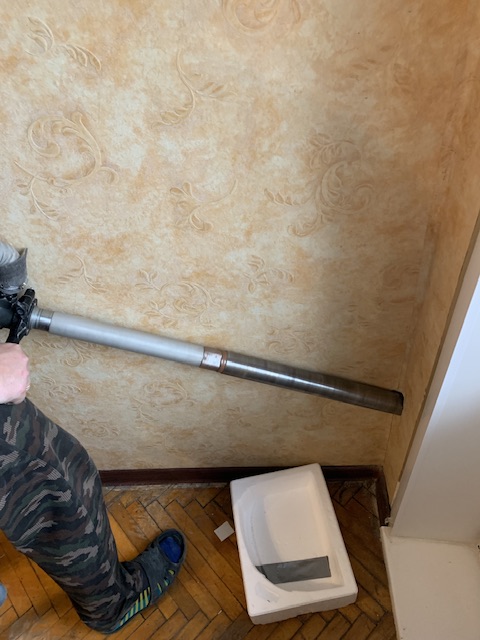

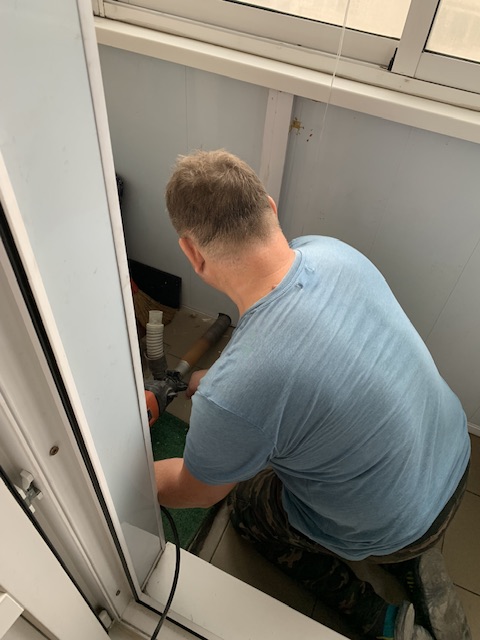

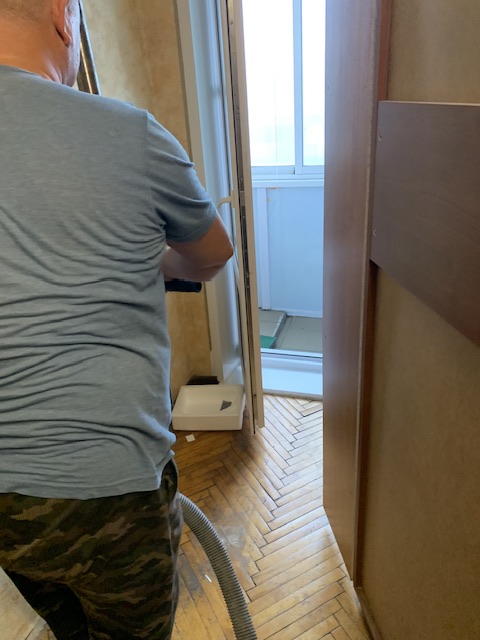

- алмазным бурением сверлятся два сквозных отверстия:
- отверстие для фреоновой трассы — диаметром 65 мм из комнаты на лоджию;
- отверстие для дренажа — диаметром 40–50 мм из лоджии на улицу;

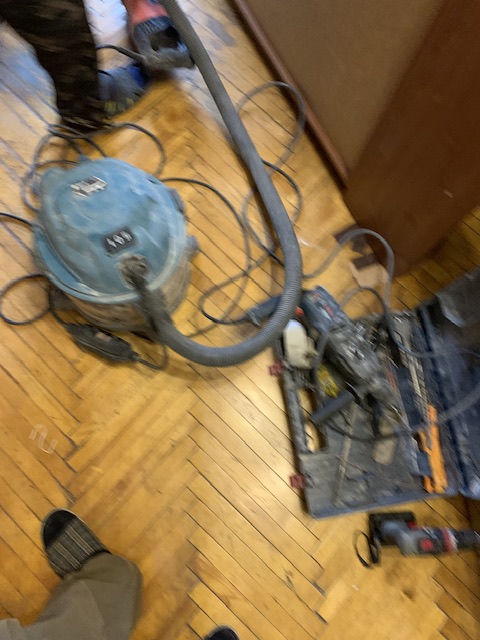

- бурение с пылесосом — без пыли и грязи;
- в отверстия вставляются защитные манжеты.

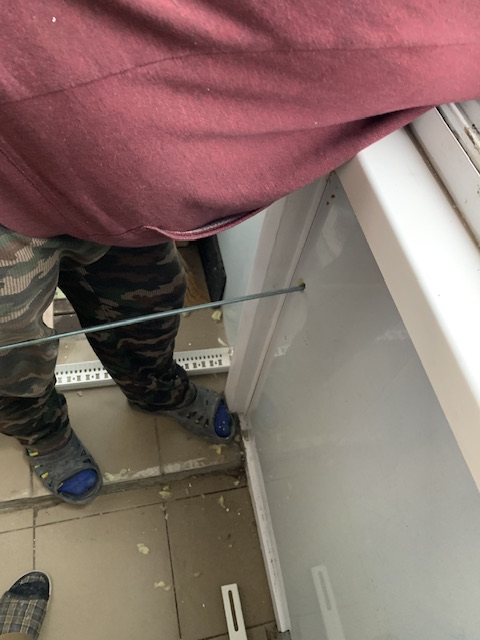

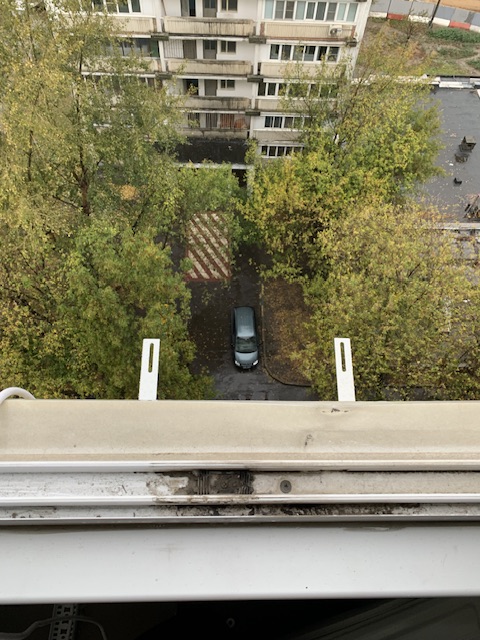

3. Установка шпилек на лоджии
- разметка точек крепления шпилек в потолочном перекрытии лоджии;
- бурение 2–4 отверстий в бетоне под анкерные шпильки;
- установка шпилек (стальные резьбовые штанги М10) с анкерными болтами;
- на шпильки навешивается монтажная рама (уголки из стали 4–5 мм);
- установка виброизоляторов на раму;
- проверка горизонтальности рамы — регулировка гайками на шпильках.

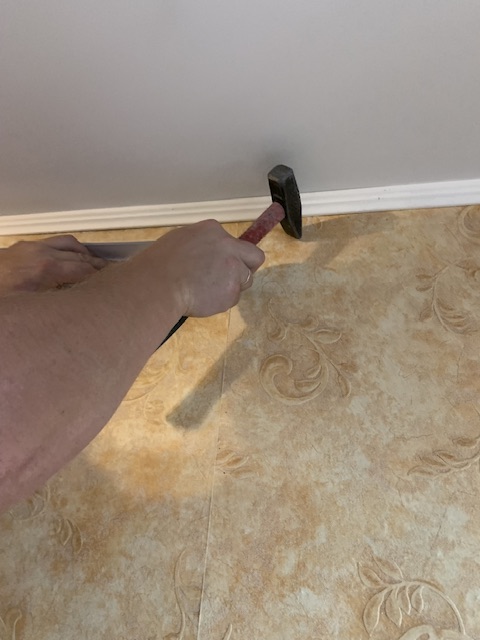

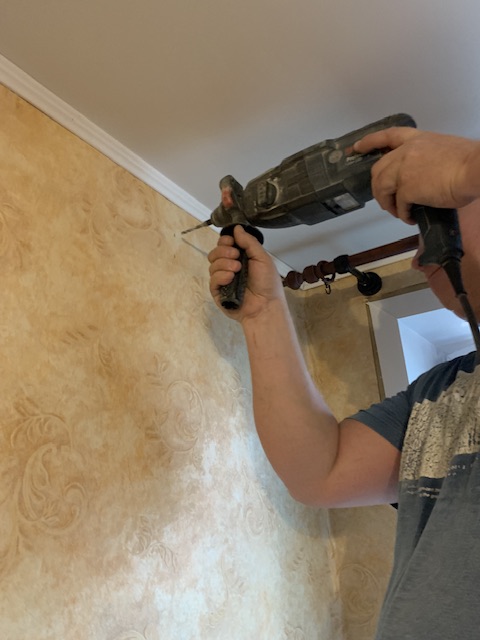

4. Крепление монтажной пластины внутреннего блока
- монтажная пластина из комплекта Royal Clima выравнивается по уровню строго горизонтально;
- крепится к стене дюбель-гвоздями или анкерными болтами в 5–6 точках;
- пластина должна плотно прилегать к стене — зазоры приводят к вибрации и шуму.

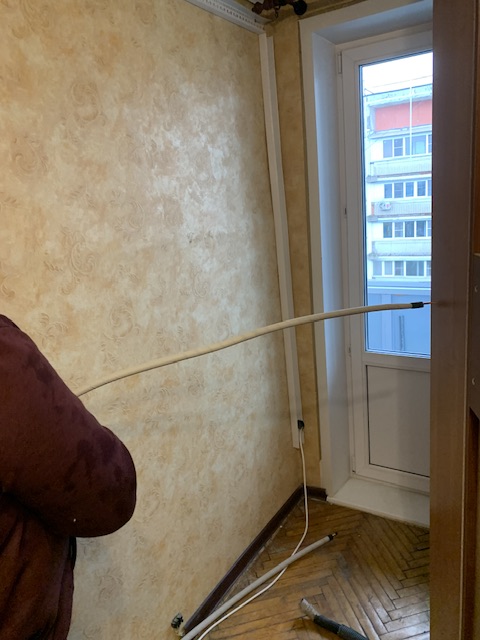

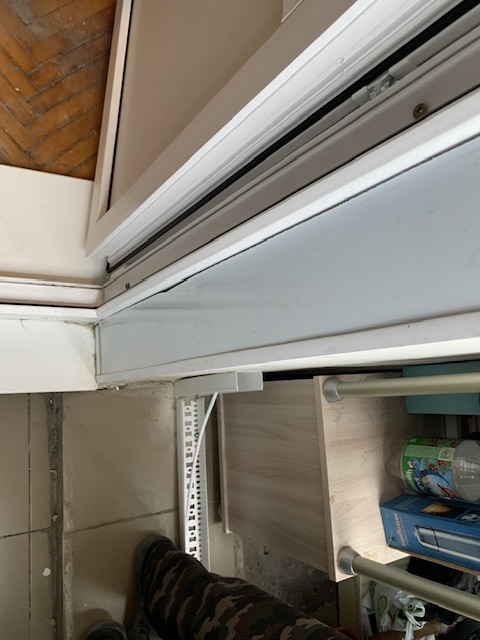

5. Прокладка фреоновой трассы

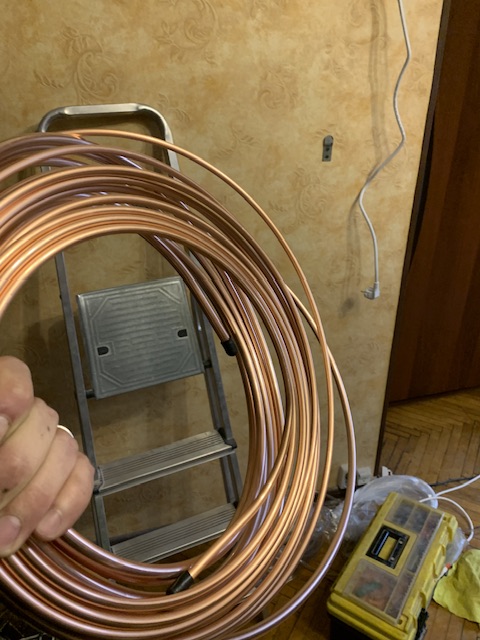

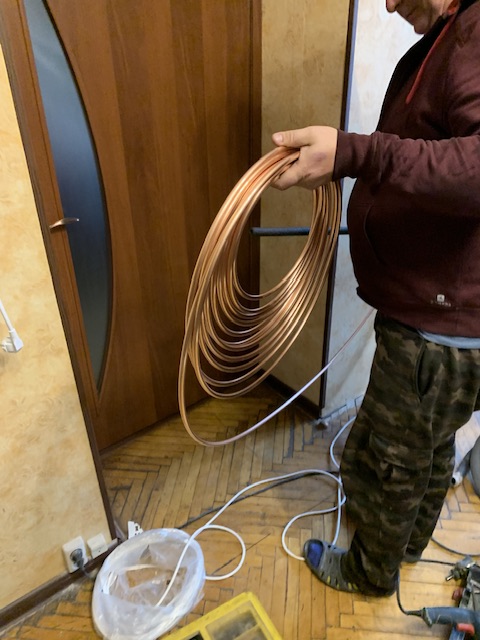

Используются медные трубы: жидкостная — 1/4″ (6,35 мм), газовая — 1/2″ (12,7 мм). На каждую трубу надевается теплоизоляция K-Flex толщиной не менее 9 мм — без зазоров. Изгибы выполняются трубогибом с радиусом не менее 5 диаметров трубы.
- трубы отрезаются труборезом под углом 90°, заусенцы удаляются римером;
- накидные гайки надеваются на трубы до развальцовки;
- развальцовка выполняется развальцовщиком — ровный конус без трещин и складок;
- затяжка динамометрическим ключом: для 1/4″ — 15–20 Н·м, для 1/2″ — 40–50 Н·м;

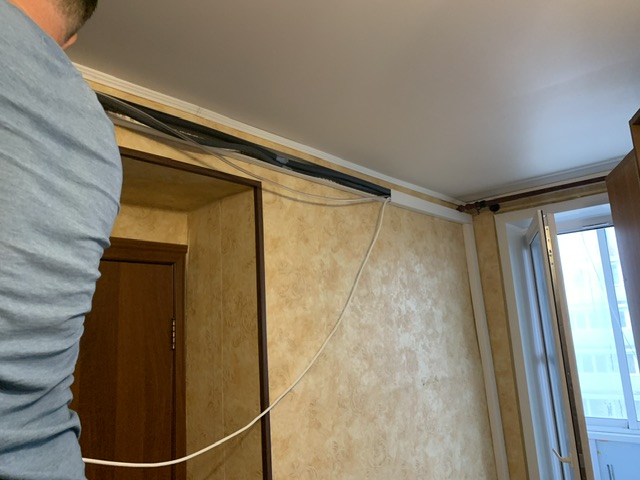

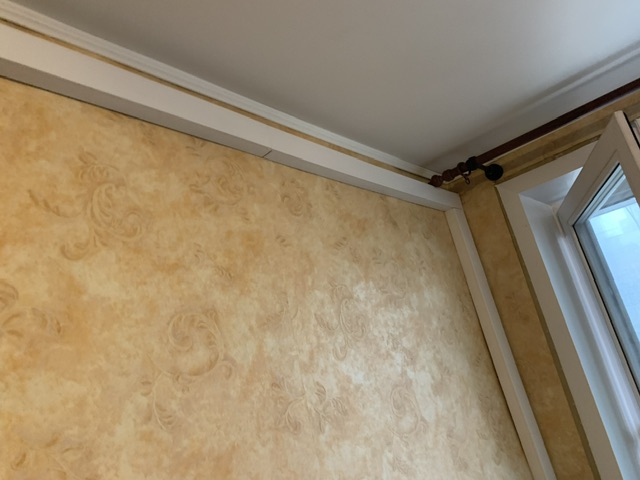

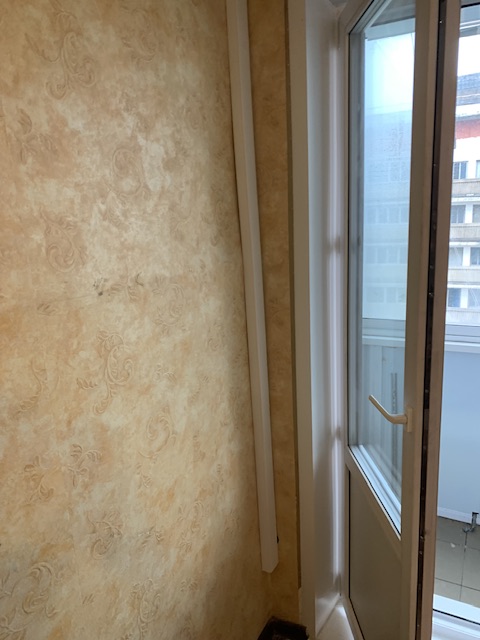

- трасса прокладывается открыто в декоративном кабель-канале (чистовой ремонт) — из комнаты через отверстие на лоджию к наружному блоку.

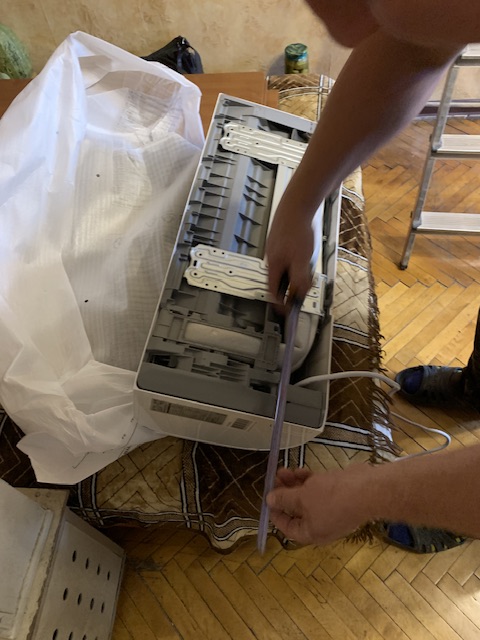

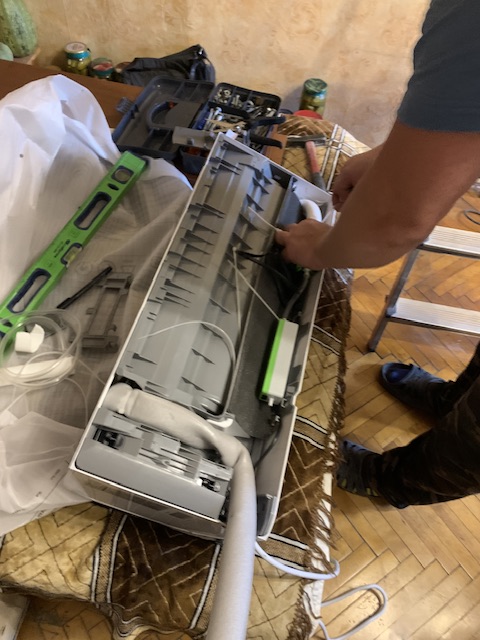

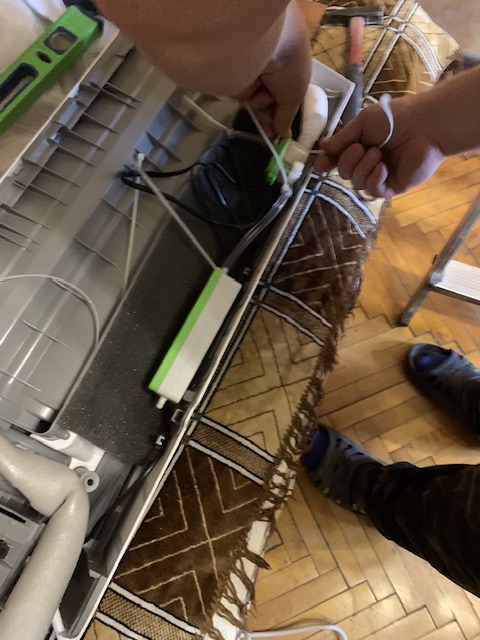

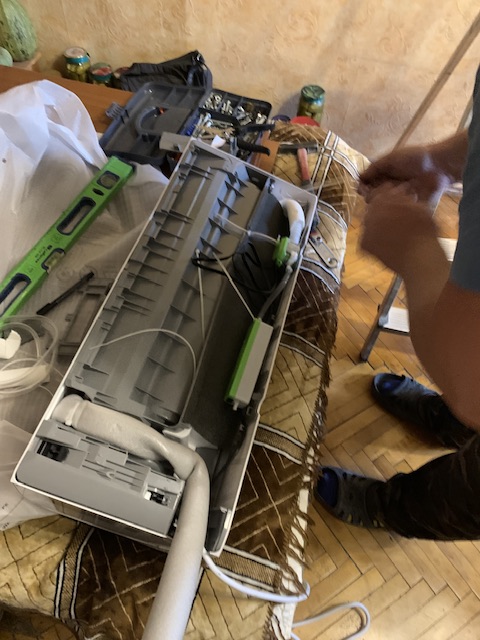

6. Установка дренажной помпы Ballu
Это ключевой этап, отличающий монтаж с помпой от стандартного монтажа:
- помпа Ballu извлекается из упаковки, проверяется комплектация (помпа, датчик уровня, шланг, крепёж);
- установка помпы в корпусе внутреннего блока — помпа размещается в отсеке за фильтрами, рядом с дренажным поддоном;
- заборный шланг помпы подключается к дренажному поддону блока — заборный патрубок опускается в поддон на минимальную глубину;
- поплавковый датчик устанавливается в поддоне — датчик крепится к стенке поддона, поплавок свободно перемещается вверх-вниз;
- напорный шланг (армированный ПВХ, диаметр 6–8 мм) прокладывается от помпы по стене до отверстия на улицу — в декоративном кабель-канале вместе с фреоновой трассой или в отдельном кабель-канале меньшего сечения;
- кабель питания помпы подключается к клеммной колодке внутреннего блока — к выводу, обеспечивающему питание при включении кондиционера;
- длина напорного шланга — 2–3 м (от блока до отверстия на улицу), высота подъёма — 0,5–1 м (в пределах напора помпы Ballu);
- шланг прокладывается с минимальным количеством изгибов, без заломов;
- на выходе из отверстия на улицу шланг заканчивается — конденсат свободно вытекает на улицу.

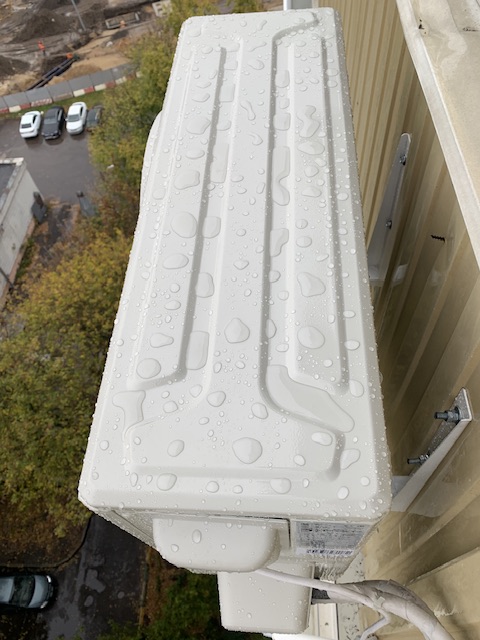

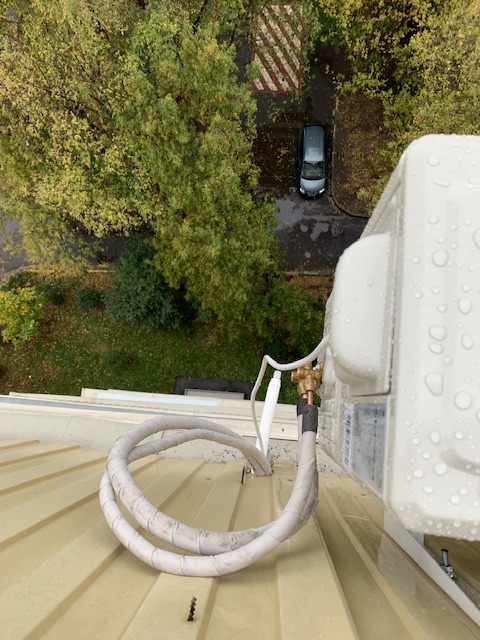

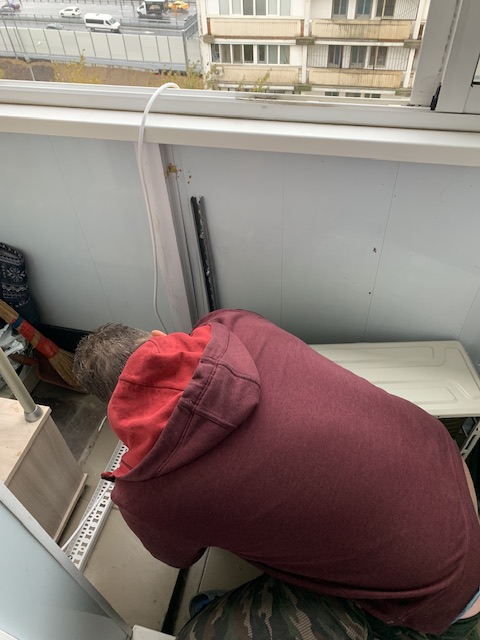

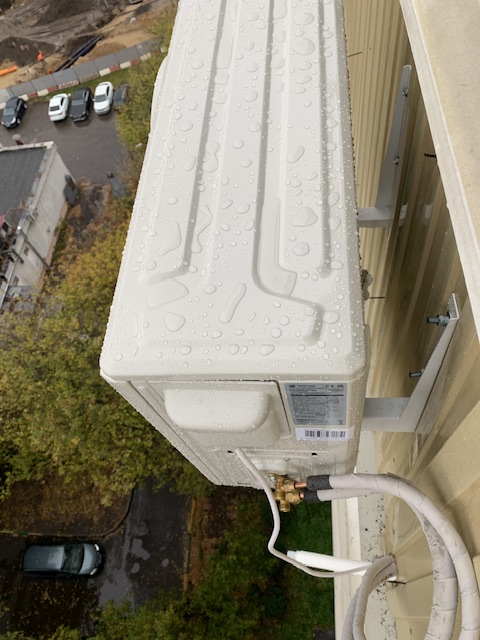

7. Установка наружного блока на шпильки
Наружный блок Royal Clima (28 кг) устанавливается на монтажную раму, закреплённую на шпильках под потолком лоджии:
- блок поднимается с пола лоджии и устанавливается на раму — два мастера, без альпиниста;
- блок крепится к раме болтами М8 через виброизоляторы;
- проверка горизонтальности — при необходимости подкладываются шайбы на шпильки;
- подключаются медные трубы — вальцовка с затяжкой динамометрическим ключом;
- подключается межблочный кабель к клеммной колодке наружного блока;
- сервисные вентили остаются закрытыми до вакуумирования;
- обеспечивается зазор не менее 10 см от блока до стены и потолка лоджии для циркуляции воздуха.

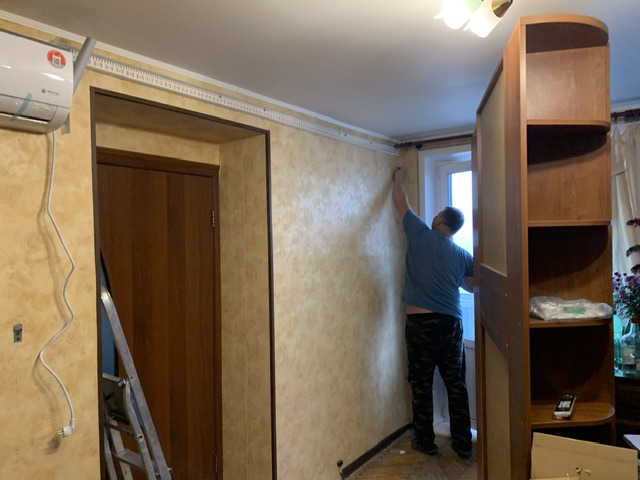

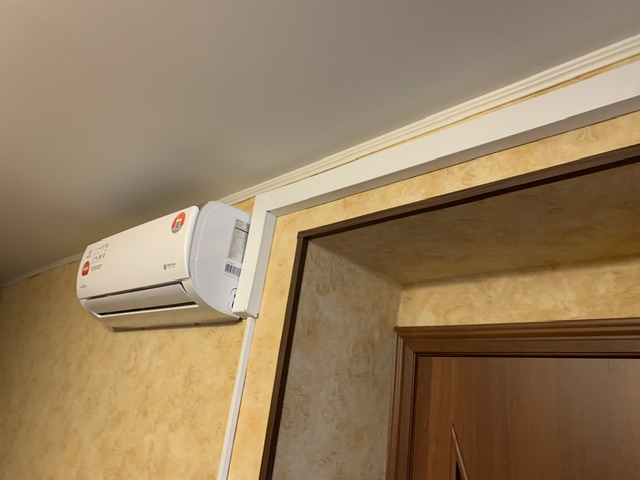

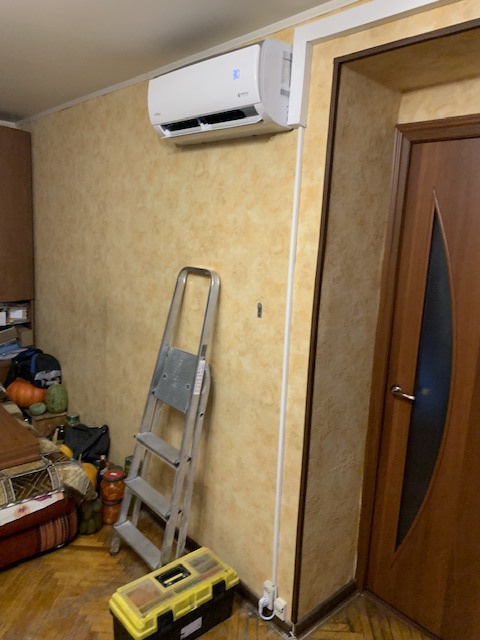

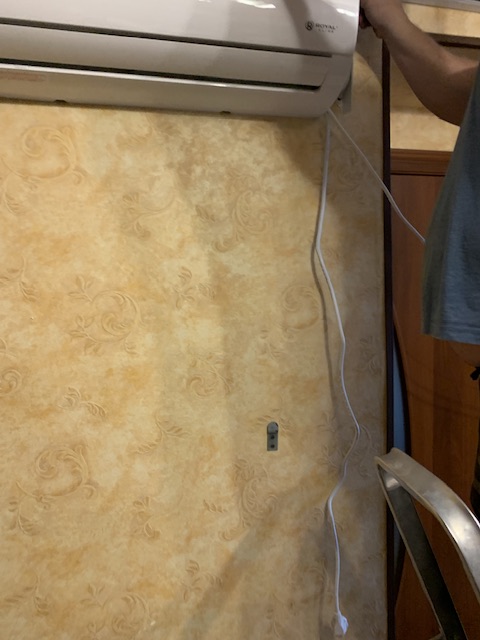

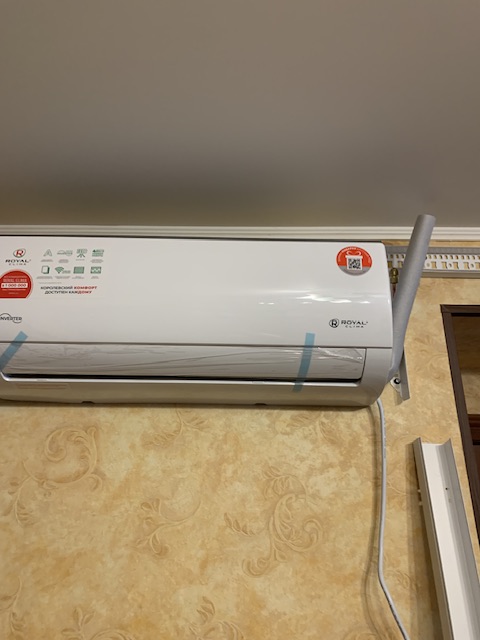

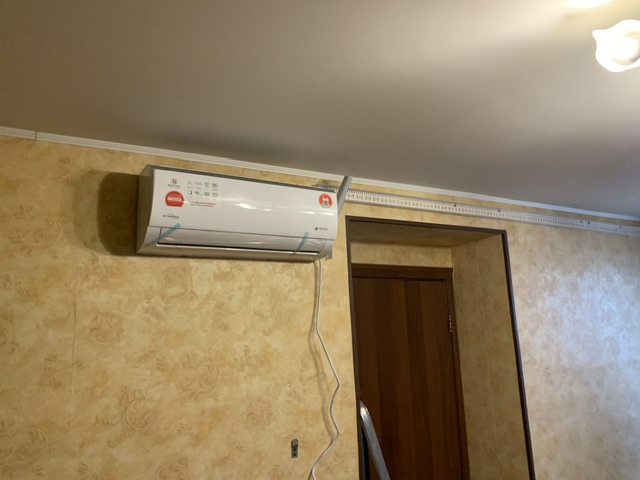

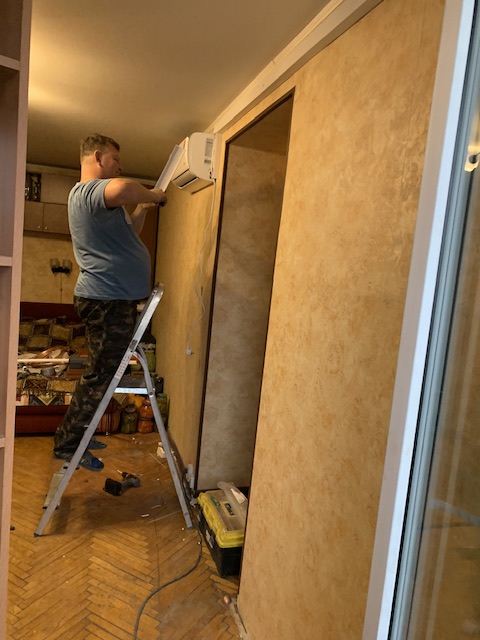

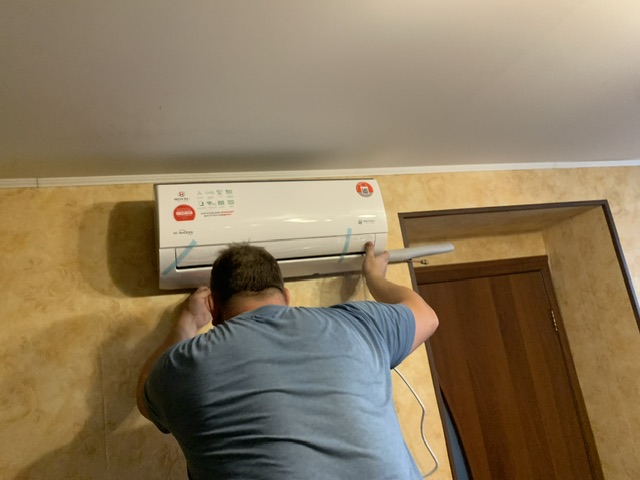

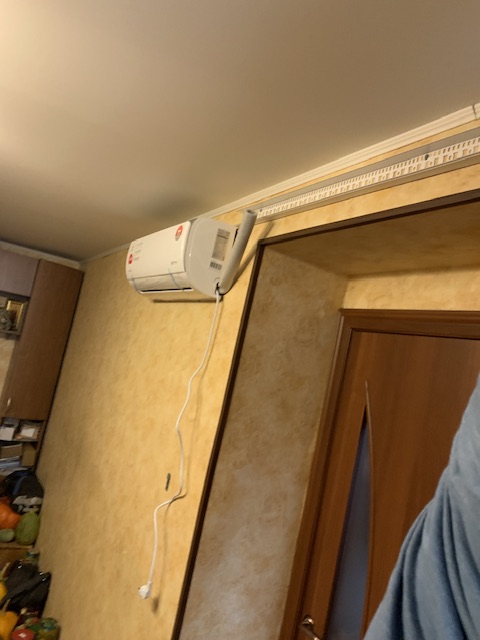

8. Навешивание внутреннего блока
Внутренний блок Royal Clima навешивается на монтажную пластину: верхняя часть заводится за верхний крюк, затем блок прижимается вниз до защёлкивания. Подключённые к блоку медные трубы, напорный шланг помпы и кабель аккуратно укладываются в декоративный кабель-канал. Передняя панель закрывается.
9. Электроподключение
- силовой кабель питания 3×1,5 мм² подаётся на внутренний блок через отдельный автомат защиты 10 А;
- межблочный кабель 4×1,5 мм² подключается к клеммным колодкам внутреннего и наружного блоков согласно электросхеме Royal Clima;
- кабель питания помпы Ballu подключается к клеммной колодке внутреннего блока — параллельно с питанием двигателя вентилятора;
- крышка клеммной коробки после подключения плотно закрывается.

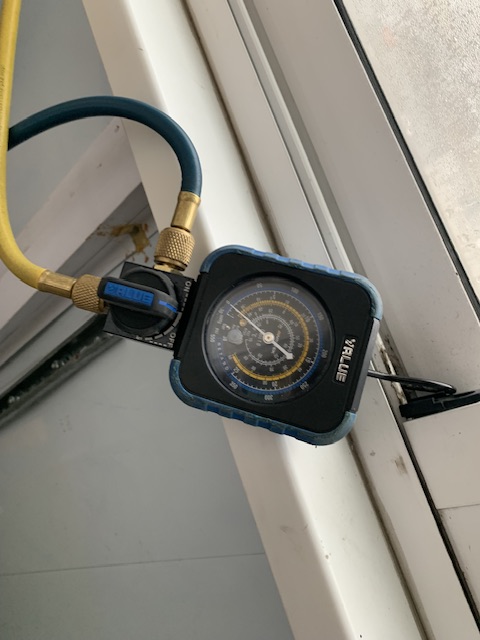

10. Вакуумирование
Вакуумным насосом откачивается воздух и влага из системы в течение 20–30 минут. Вакуумирование обязательно — без него влага реагирует с полиэфирным маслом POE и хладагентом R410A, образуя кислоты, разрушающие компрессор. Контроль: после отключения насоса стрелка манометра должна оставаться на отметке −1−1 бар 15–20 минут.
11. Выпуск R410A
При стандартной трассе до 10 м заводская заправка R410A (550 г) достаточна — фреон выпускается из наружного блока открытием сервисных вентилей. При длине трассы более 10 м — дозаправка из расчёта 20 г на метр свыше 10 м.

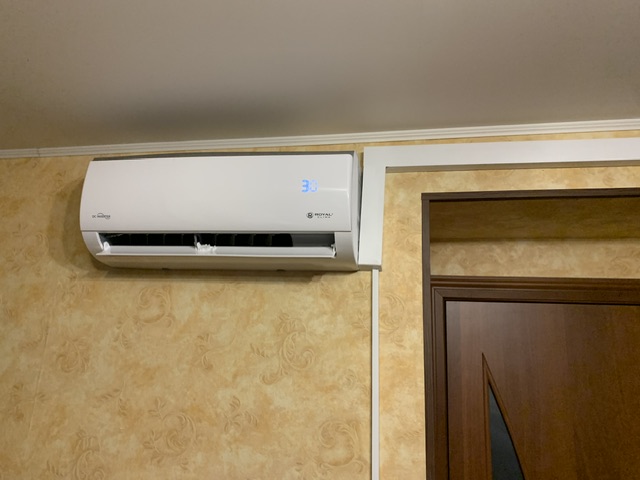

12. Тестовый запуск
Проверяется:
- работа во всех режимах (охлаждение, обогрев, вентиляция, осушение);
- отсутствие протечек фреона — течеискателем по всем соединениям;

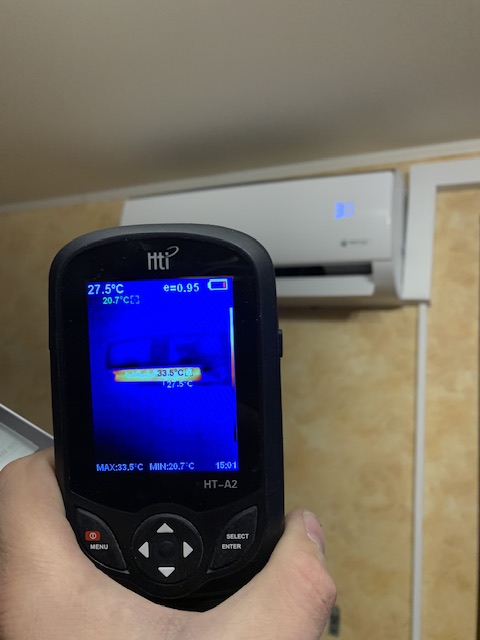

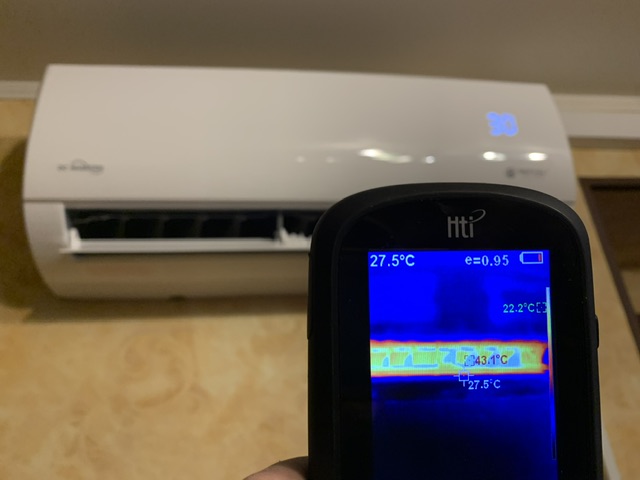

- разница температур на входе и выходе — 8–12 °C;
- проверка работы помпы Ballu: при включении охлаждения конденсат накапливается в поддоне, помпа включается автоматически (через 5–10 минут), конденсат откачивается на улицу через отверстие — проверяется отсутствие протечек по всей линии;
- уровень шума помпы — 20–27 дБ(А), при работающем кондиционере шум помпы не слышен;
- уровень шума внутреннего блока — от 25 дБ(А) на минимальной скорости;
- уровень шума наружного блока — проверяется на лоджии, виброизоляция гасит передачу на перекрытие;
- реакция на пульт ДУ — переключение режимов, изменение скорости вентилятора (5 ступеней);
- функция I Feel — датчик температуры в пульте;
- функция Follow Me — регулировка воздушного потока;
- функция Turbo — быстрое охлаждение;
- функция Sleep — комфортный сон;
- функция самоочистки — просушка испарителя после выключения;
- функция Defrost — разморозка в режиме обогрева;
- авторестарт — восстановление настроек после отключения;
- таймер — программирование включения и отключения.
Кондиционер должен проработать не менее 30–40 минут. За это время помпа Ballu должна включиться минимум 2–3 раза (цикл накопления и откачки конденсата).














Сколько времени занимает монтаж с помпой
| Этап | Время |
|---|---|
| Подготовка, защита мебели | 15 минут |
| Разметка, бурение отверстий (2 шт) | 30–45 минут |
| Установка шпилек и рамы на лоджии | 45–60 минут |
| Крепление монтажной пластины | 20 минут |
| Прокладка фреоновой трассы (вальцовка) | 45–60 минут |
| Установка дренажной помпы Ballu | 45–60 минут |
| Прокладка напорного шланга до отверстия на улицу | 20–30 минут |
| Подключение помпы к электропитанию блока | 15 минут |
| Установка наружного блока на шпильки | 30–45 минут |
| Навешивание внутреннего блока | 15 минут |
| Электроподключение | 20 минут |
| Вакуумирование | 20–30 минут |
| Выпуск R410A из наружного блока | 10 минут |
| Тестовый запуск + проверка помпы | 30–40 минут |
| Уборка | 15 минут |
| Итого | 5–7 часов |
Монтаж с дренажной помпой занимает на 1–1,5 часа больше стандартного монтажа — за счёт установки помпы, прокладки напорного шланга и проверки работы под нагрузкой. Установка наружного блока на шпильках на лоджии, наоборот, экономит 30–90 минут — не нужны высотные работы.











Актуальные цены на монтаж в Москве (2026)
Стандартный монтаж Royal Clima RC-I-TWA-28HN
| Услуга | Стоимость |
|---|---|
| Стандартный монтаж 12 (трасса до 3–5 м, вальцовка) | 14 900 – 22 000 ₽ |
| Монтаж со пайкой трассы (до 5 м) | от 18 000 – 26 000 ₽ |
| Премиум-монтаж (пайка с азотом, усиленные материалы) | от 24 000 – 34 000 ₽ |
В базовую стоимость входит: монтаж блоков, трасса до 3–5 м (медные трубы в изоляции, дренаж, кабель), бурение одного отверстия, вакуумирование 20–30 минут, пусконаладка.
Установка дренажной помпы Ballu
| Услуга | Стоимость |
|---|---|
| Дренажная помпа Ballu | 2 500 – 5 000 ₽ |
| Установка помпы (монтажные работы) | 3 500 – 6 000 ₽ |
| Прокладка напорного шланга (за метр) | 300 – 600 ₽ / м |
| Бурение отверстия для дренажа (Ø40–50 мм) | 1 500 – 3 500 ₽ |
Итого монтаж с помпой: стандартный монтаж 14 900–22 000 ₽ + помпа Ballu 2 500–5 000 ₽ + установка помпы 3 500–6 000 ₽ + бурение дренажного отверстия 1 500–3 500 ₽ = 22 400 – 36 500 ₽.

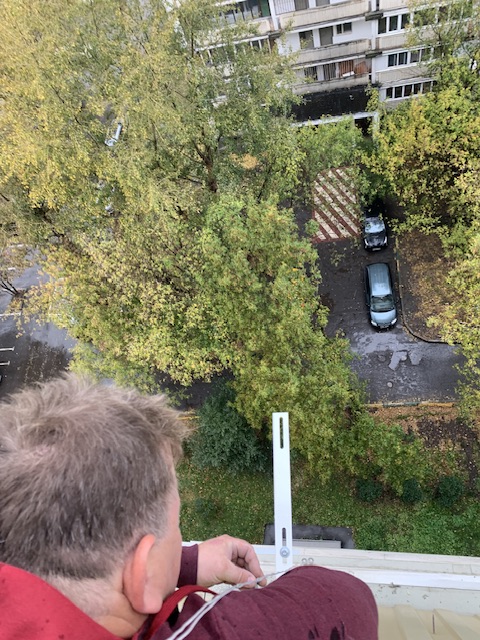

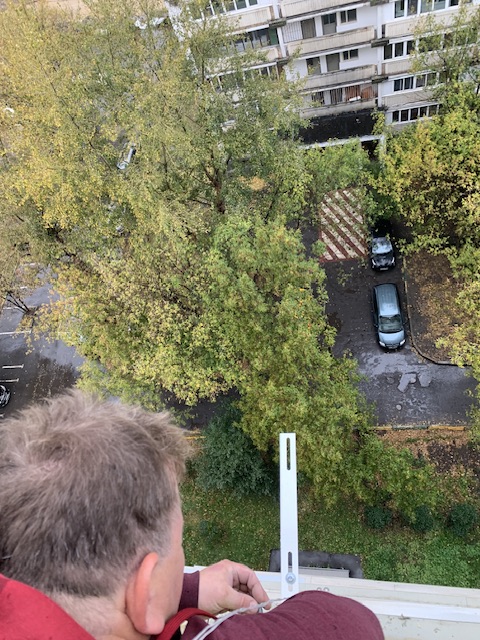

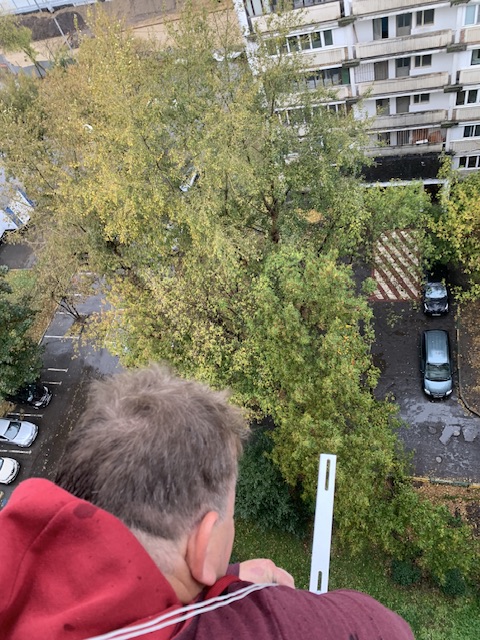

Установка наружного блока на шпильках на лоджии
| Услуга | Стоимость |
|---|---|
| Шпильки резьбовые М10 (комплект, 2–4 шт) | 500 – 1 500 ₽ |
| Анкерные болты / химические анкеры | 500 – 1 500 ₽ |

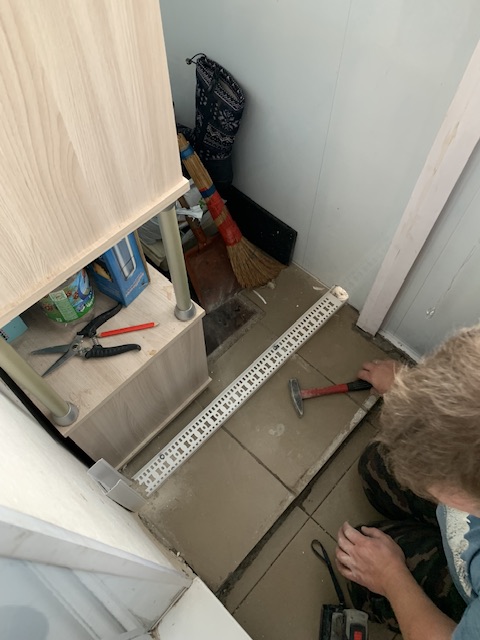

| Монтажная рама (уголки, сталь 4–5 мм) | 2 000 – 4 000 ₽ |
| Виброизоляторы (комплект) | 500 – 1 500 ₽ |
| Установка шпилек и рамы (монтажные работы) | 2 500 – 5 000 ₽ |
| Установка наружного блока на раму | включено в стандартный монтаж |
Дополнительные работы
| Услуга | Стоимость |
|---|---|
| Дополнительный метр трассы (сверху 3–5 м) | 1 200 – 2 500 ₽ / м |
| Штробление стены (кирпич / пеноблок) | 300 – 700 ₽ / м |
| Штробление монолитного бетона | 500 – 1 200 ₽ / м |
| Декоративный кабель-канал | 800 – 1 500 ₽ / м |
| Дополнительное сквозное отверстие | 2 500 – 5 500 ₽ |
| Установка отдельного автомата 10 А в электрощите | 2 000 – 4 000 ₽ |
| Прокладка силового кабеля от щитка | 2 000 – 4 500 ₽ |
| Опрессовка азотом | 2 500 – 7 500 ₽ |
| Пайка с азотной подушкой (1 стык) | 800 – 2 000 ₽ |
Заправка фреоном R410A
| Услуга | Стоимость |
|---|---|
| Фреон R410A — стоимость хладагента | 550 – 800 ₽ / 100 г |
| Дозаправка (при длине трассы более 10 м) | 1 500 – 4 000 ₽ |
| Полная перезаправка с вакуумированием (при утечке) | 4 000 – 8 000 ₽ |
Сервисное обслуживание (ТО)
| Услуга | Стоимость |
|---|---|
| Комплексное ТО настенного кондиционера с помпой | 3 500 – 7 000 ₽ |
| Глубокая чистка с разбором блока + дезинфекция | 5 500 – 9 000 ₽ |
| Чистка дренажной помпы Ballu и напорного шланга | 1 000 – 2 500 ₽ |
| Диагностика с выездом | 1 500 – 3 000 ₽ |
Выезд
| Услуга | Стоимость |
|---|---|
| Выезд по Москве (в пределах МКАД) | бесплатно / 500 ₽ |
| Выезд в район Рязанский (ЮВАО) | бесплатно |
| Выезд за МКАД | 1 000 – 2 500 ₽ |








Обслуживание дренажной помпы Ballu
Дренажная помпа — активное устройство с движущимися частями и требует регулярного обслуживания:
| Операция | Периодичность | Описание |
|---|---|---|
| Чистка датчика уровня | раз в 6 месяцев | Поплавковый датчик очищается от налёта и грязи |
| Промывка дренажной линии | раз в год | Напорный шланг промывается специальным составом от накипи и биоплёнки |
| Проверка работы помпы | раз в год | Тестовый запуск, замер производительности, проверка на протечки |
| Проверка выходного отверстия на улице | раз в год | Отверстие не должно быть засорено льдом, грязью, насекомыми |
| Замена помпы | раз в 5–7 лет | Ресурс помпы Ballu — 5–7 лет при регулярном ТО |
Признаки неисправности помпы:
- конденсат капает из внутреннего блока — помпа не откачивает;
- помпа работает постоянно, не отключается — засор дренажной линии или износ насоса;
- помпа не включается — неисправность датчика уровня или электропитания;
- повышенный шум при работе помпы — износ подшипника или засор;
- на улице под отверстием лужа, а из блока течёт — шланг засорён или заломлен.
Слив конденсата на улицу: особенности
При отводе конденсата на улицу с помощью помпы Ballu есть несколько важных моментов:
| Момент | Описание |
|---|---|
| Отверстие на улицу | Бурится отдельно от фреоновой трассы, диаметр 40–50 мм — достаточно для напорного шланга 6–8 мм |
| Уклон на улице | На улице, после выхода из стены, шланг направляется вниз — конденсат стекает свободно |
| Защита от замерзания | В морозы конденсат в шланге на улице может замёрзнуть — при длине уличной части более 30 см рекомендуется утепление шланга |
| Капание на отлив | Конденсат капает на отлив окна или отмостку — при необходимости устанавливается капельник для направления стока |
| Соседи | Капли не должны попадать на окна или балконы нижних соседей — отверстие бурится с учётом расположения нижних этажей |
| Герметизация | Отверстие герметизируется монтажной пеной или герметиком — предотвращает сквозняки |
Сравнение: монтаж с помпой vs монтаж без помпы
| Параметр | Монтаж с помпой Ballu | Стандартный монтаж (без помпы) |
|---|---|---|
| Дренаж | Принудительный (помпа откачивает на улицу) | Самотёк (уклон 1 см/м на улицу) |
| Ограничения | Нет — можно отводить вверх и горизонтально | Нужен уклон, не всегда возможно |
| Стоимость | +6 000 – 11 000 ₽ к стандартному монтажу | Базовая стоимость |
| Уровень шума | +20–27 дБ(А) циклически | Без дополнительного шума |
| Обслуживание | Чистка помпы раз в 6–12 месяцев | Промывка дренажа раз в год |
| Надёжность | Помпа — расходник (замена раз в 5–7 лет) | Без движущихся частей — надёжнее |
| Применение | Когда самотёк невозможен | Когда есть уклон |
Сравнение: наружный блок на лоджии vs на фасаде
| Параметр | На лоджии на шпильках | На фасаде на кронштейнах |
|---|---|---|
| Высотные работы | Не требуются | Требуются (альпинист / автовышка) |
| Стоимость установки | 4 500 – 9 500 ₽ (шпильки + рама) | 3 000 – 10 000 ₽ (кронштейны + альпинист) |
| Доступ для обслуживания | Свободный — с лоджии | Сложный — с фасада |
| Защита от осадков | Блок под перекрытием лоджии | Требуется козырёк |
| Шум | Блок на лоджии — слышнее | Блок на фасаде — тише внутри |
| Занимает место | Да — на лоджии | Нет — на фасаде |
| Ветровая нагрузка | Нет | Да |
Типичные ошибки при монтаже с помпой
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Обычный гофрированный шланг вместо напорного | Шланг сжимается под давлением помпы, конденсат не откачивается | Армированный ПВХ-шланг, выдерживающий давление |
| Помпа не закреплена в корпусе блока | Вибрация, шум, повреждение проводов | Надёжное крепление помпы в отсеке блока |
| Датчик уровня установлен неправильно | Помпа не включается или работает постоянно | Датчик в поддоне, поплавок свободно перемещается |
| Кабель питания помпы подключён неправильно | Помпа не работает или работает постоянно | Подключение к клеммной колодке по схеме |
| Напорный шланг имеет заломы | Конденсат не откачивается, протечка в блок | Прокладка без заломов, минимальные изгибы |
| Отверстие на улицу не герметизировано | Сквозняк, промерзание, влага | Монтажная пена + герметик |
| Уличная часть шланга слишком длинная | Замерзание конденсата зимой | Утепление шланга или короткий вывод |
Типичные ошибки при монтаже на шпильках
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Слабые шпильки (М6) | Прогиб, вибрация, риск падения блока | Шпильки М10, минимум 2 шт |
| Нет виброизоляторов | Вибрация передаётся на перекрытие, шум | Резиновые виброизоляторы между рамой и блоком |
| Нет зазора от стены и потолка | Плохая циркуляция, перегрев блока | Не менее 10 см от стены и потолка лоджии |
| Химические анкеры не застыли | Шпильки выпадают, блок падает | Выдержка химического анкера 24 часа до нагрузки |
| Блок установлен не горизонтально | Сбой дренажа, неравномерная работа | Выравнивание по уровню, регулировка гайками |
Что можно делать самостоятельно
- чистка воздушных фильтров — раз в 2 недели: открыть переднюю панель, извлечь фильтры, промыть или пропылесосить, высушить, установить обратно;
- чистка лицевой панели — протереть мягкой тканью, смоченной водой;
- замена батареек в пульте — AAA, LR03;
- проверка работы помпы — при работе в режиме охлаждения помпа Ballu должна периодически включаться (слышен тихий гул на 10–20 секунд), конденсат не должен капать из блока;
- проверка дренажа на улице — при работе в режиме охлаждения конденсат должен вытекать из отверстия на улице.
Самостоятельно нельзя: разбирать внутренний блок для доступа к помпе, чистить датчик уровня, вскрывать фреоновый контур, заправлять фреон, ремонтировать плату, демонтировать наружный блок с шпилек.
Подготовка к зиме и межсезонью
Перед длительным простоем (если кондиционер не используется на обогрев):
- в ясный день включить режим вентиляции на 2–3 часа для просушки испарителя;
- запустить функцию самоочистки — просушка испарителя после выключения;
- выключить автомат 10 А в электрощите (или вынуть вилку из розетки);
- очистить воздушные фильтры и установить на место;
- извлечь батарейки из пульта ДУ;
- слить воду из дренажной линии и помпы — при длительном простое вода в шланге может загнить, а в помпе — образоваться налёт;
- утеплить уличную часть дренажного шланга — для предотвращения замерзания остатков воды;
- осмотреть наружный блок на лоджии — нет ли льда, снега, наледи.
Перед запуском в сезоне (весна):
- включить автомат в электрощите;
- вставить батарейки в пульт;
- запустить в режиме охлаждения на 30–40 минут;
- проверить работу помпы Ballu — конденсат должен откачиваться, протечек нет;
- проверить отверстие на улице — не засорено ли льдом, грязью, насекомыми;
- проверить разницу температур — 8–12 °C;
- при отклонениях — вызвать мастера для планового ТО и чистки помпы.




Заказать монтаж кондиционера с дренажной помпой в Москве
Компания «МонтажМастер» выполняет монтаж сплит-систем Royal Clima с установкой дренажных помп Ballu в Москве, в том числе по адресу ул. Грайвороновская, 10, корп. 1 (район Рязанский, ЮВАО).
Что мы предлагаем:
- стандартный и премиум-монтаж с пайкой и азотной подушкой;
- подбор и установку дренажных помп Ballu;
- отвод конденсата на улицу через отдельное отверстие;
- установку наружных блоков на шпильках на лоджии — без высотных работ;
- алмазное бурение монолитно-кирпичных стен и перекрытий;
- прокладку трассы в декоративном кабель-канале (чистовой ремонт);
- вакуумирование и запуск R410A по массе;
- обслуживание и чистку дренажных помп Ballu;
- гарантию на монтажные работы — 3 года;
- гарантию на дренажные помпы Ballu — по гарантии производителя (1 год).
Выезд по Юго-Восточному административному округу и всей Москве. Опыт работы с инверторными сплит-системами Royal Clima серии BREATH, с компрессорами GMCC (Toshiba), хладагентом R410A, дренажными помпами Ballu и монтажом наружных блоков на шпильках на лоджиях.
Свяжитесь с нами:
- Телефон: +7 (495) 644-88-40, +7 (916) 397-51-31
- E-mail:info@vent-master.ru
