Монтаж внутренних блоков кондиционера с пайкой — Крёкшино, Медовая Долина, 7, корп. 1
Жилой комплекс в посёлке Крёкшино, улица Медовая Долина, дом 7, корп. 1 — монолитный многоквартирный дом 2018 года постройки, 7 этажей, 228 квартир, высота потолков 2,90 м. Дом расположен в поселении Марушкинское, Новомосковский административный округ Москвы, в 26 км от МКАД. Монолитная конструкция с железобетонными перекрытиями диктует особые требования к монтажу климатической техники: алмазное бурение перекрытий и стен, скрытая прокладка фреоновых трасс в штробе с пайкой медных труб, обязательная опрессовка азотом.
В этой статье — разбор монтажа внутренних блоков кондиционеров с пайкой медных труб в монолитном доме на Медовой Долине, 7, корп. 1: выбор типа внутренних блоков, особенности пайки в монолитных стенах, этапы работ, контроль герметичности и актуальные цены.
В этой статье — разбор монтажа внутренних блоков кондиционеров с пайкой медных труб в монолитном доме на Медовой Долине, 7, корп. 1: выбор типа внутренних блоков, особенности пайки в монолитных стенах, этапы работ, контроль герметичности и актуальные цены.
Особенности монолитного дома: что важно знать
Монолитный дом отличается от панельного и кирпичного способом строительства: бетон заливается в съёмную опалубку прямо на стройплощадке, стены и перекрытия образуют единую жёсткую конструкцию. Для монтажа кондиционера это означает:
- Железобетонные стены — бурение отверстий и штробление выполняются только алмазным инструментом с пылесборником. Обычный перфоратор с буром неэффективен и повреждает арматуру.
- Толстые перекрытия — сквозное бурение перекрытия между этажами для кассетного или канального кондиционера требует алмазной коронки длиной не менее 400 мм.
- Высота потолков 2,90 м — достаточно для установки кассетных кондиционеров (требуется межпотолочное пространство 25–35 см при подвесном потолке) и настенных сплит-систем.

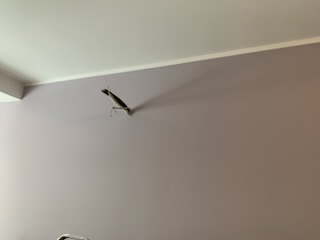

- Скрытая прокладка трассы — в монолитных домах чаще применяется скрытый монтаж с штроблением стен и пайкой медных труб, поскольку открытая прокладка в коробе портит интерьер.
- Требования к шумоизоляции — монолитный дом хорошо проводит структурный шум. Наружный блок устанавливается на виброизоляторы, кронштейны крепятся через амортизирующие прокладки.
Типы внутренних блоков
В зависимости от помещения, планировки и назначения выбирается тип внутреннего блока кондиционера:
| Тип блока | Применение | Монтаж | Пайка |
|---|---|---|---|
| Настенный | Спальня, детская, кухня, кабинет | На стену на монтажной пластине | При скрытой трассе в штробе |
| Кассетный | Офис, магазин, гостиная с подвесным потолком | В подвесной потолок на шпильках | При длине трассы более 5 м, скрытой прокладке |
| Канальный | Весь этаж, несколько комнат | В межпотолочное пространство | Практически всегда — трассы длинные, скрытые |
| Напольно-потолочный | Помещения без подвесного потолка | На потолок или пол | При скрытой прокладке трассы |
В квартирах ЖК на Медовой Долине, 7, корп. 1 чаще всего устанавливаются настенные и кассетные внутренние блоки. Настенные — в спальнях и детских, кассетные — в гостиных с подвесным потолком типа «Армстронг» или гипсокартон.
Когда нужна пайка медных труб
Пайка медных труб фреоновой трассы применяется в следующих случаях:
| Ситуация | Почему пайка | Вальцовка не подходит |
|---|---|---|
| Скрытый монтаж в штробе монолитной стены | Трубы заштукатурены, доступ к стыку невозможен | Нельзя подтянуть при утечке |
| Длина трассы более 5 м | Нужны стыки между отрезками трубы | Вальцовка в стене — риск утечки |
| Замена повреждённого участка | Вырезка залома, вставка новой трубы | Нужен неразъёмный стык |
| Кассетный/канальный блок | Трасса через перекрытие, длина более 5 м | Скрытые соединения недоступны |
| Переход на другой диаметр | Соединитель-адаптер | Гайка-адаптер дороже и менее надёжна |
В монолитном доме на Медовой Долине скрытый монтаж трассы в штробе — стандартное решение. Пайка в этом случае обязательна: заштукатуренные вальцованные стыки недоступны для осмотра и подтяжки, а при микроутечке придётся вскрывать стену.
Виды пайки: твёрдый и мягкий припой
Для кондиционеров на хладагенте R410A и R32 применяется твёрдая пайка (brazing) — температура плавления припоя выше 450 °C.
| Тип припоя | Состав | Температура плавления | Применение |
|---|---|---|---|
| Cu-P 7% (фосфорный) | Медь-фосфор | 730–770 °C | Медь-медь, R410A, R32 |
| Cu-P 6% + Ag 2% | Медь-фосфор-серебро | 640–740 °C | Медь-медь, повышенная пластичность |
| Ag 15% (серебряный) | Серебро-медь-фосфор | 600–700 °C | Медь-латунь, медь-сталь |
| Sn-Ag (мягкий) | Олово-серебро | 220–250 °C | Только для R22, недопустим для R410A/R32 |
Фосфорный припой Cu-P — стандарт для пайки медь-медь в системах R410A. Фосфор в составе действует как флюс — снимает оксидную плёнку с меди при нагреве. Дополнительный флюс не требуется.
Серебряный припой Ag 15% — применяется при пайке медь-латунь (например, при соединении медной трубы с сервисным вентилем). Фосфорный припой для таких стыков не подходит — образует хрупкий сплав с железом.
Мягкий припой — для R410A и R32 недопустим. Рабочее давление этих хладагентов (25–35 бар) превышает прочность мягкого шва. Использование мягкого припоя — гарантированная утечка через 1–2 сезона.
Пайка с азотной подушкой
При пайке твёрдым припоем медь внутри трубы окисляется от контакта с воздухом при высокой температуре. Окалина (оксид меди) отслаивается и попадает в фреоновый контур, засоряя капиллярную трубку и фильтр-осушитель.
Для предотвращения образования окалины применяется азотная подушка — через систему во время пайки пропускается слабый поток сухого азота.
| Параметр | Значение |
|---|---|
| Газ | Сухой азот (N₂) |
| Расход | 2–5 л/мин (слабый поток) |
| Давление | 0,1–0,2 бар (минимальное, через редуктор) |

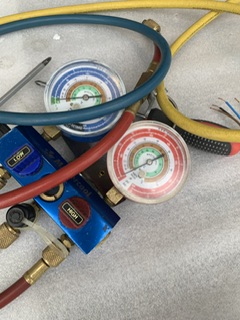

| Подключение | Через манометрический коллектор к сервисному порту |
| Остановка азота | После остывания стыка до 200 °C |
Пайка с азотной подушкой — стандарт профессионального монтажа. Без азота окалина внутри трубы через 1–2 сезона забивает капиллярную трубку или фильтр-осушитель, компрессор выходит из строя.
Этапы монтажа внутренних блоков с пайкой
1. Выезд замерщика
Мастер выезжает в квартиру на Медовой Долине, 7, корп. 1, оценивает:
- тип стен и перекрытий (монолит — алмазное бурение);
- расположение внутреннего и наружного блоков;
- длину трассы и способ прокладки (открытый в коробе, скрытый в штробе);
- точку вывода дренажа (на улицу или в канализацию);
- тип подвесного потолка для кассетного блока (гипсокартон, «Армстронг»);
- состояние электропроводки и расположение щитка;
- необходимость штробления и высотных работ.
По результатам замера составляется план работ и фиксируется итоговая стоимость.
2. Разметка и бурение
Для настенного блока:
- размечается положение монтажной пластины на стене — не менее 10 см от потолка, 15 см от боковой стены;
- алмазным бурением сверлится сквозное отверстие диаметром 65 мм под наклоном вниз в сторону улицы;
- при скрытом монтаже — штроба в монолитной стене шириной 50–60 мм, глубиной 50–60 мм.
Для кассетного блока:
- размечается положение блока на потолке — в центре помещения для равномерного распределения воздуха;
- в подвесном потолке вырезается отверстие по шаблону из инструкции;
- размечаются 4 точки крепления шпилек к бетонному перекрытию;
- при необходимости — алмазное бурение перекрытия для прокладки трассы от кассетного блока к наружному.

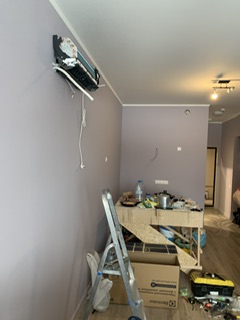

3. Крепление внутреннего блока

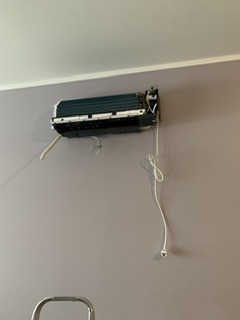

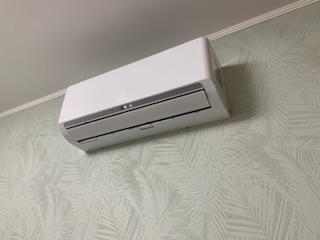

Настенный блок:
- монтажная пластина выравнивается по уровню строго горизонтально;
- крепится к монолитной стене анкерными болтами в 5–6 точках;
- пластина должна плотно прилегать к стене — зазоры приводят к вибрации и шуму.
Кассетный блок:
- в бетонное перекрытие устанавливаются 4 резьбовые шпильки (М10–М12) на химический анкер или распорные анкеры;
- кассетный блок (вес 15–30 кг) навешивается на шпильки и выравнивается по уровню;
- блок крепится к шпилькам гайками через виброизоляторы;
- после сборки подвесного потолка устанавливается декоративная лицевая панель.
4. Прокладка фреоновой трассы с пайкой
Медные трубы (жидкостная 1/4″, газовая 3/8″ для моделей 07–12; 1/4″ и 1/2″ для модели 18) прокладываются в теплоизоляции K-Flex толщиной 9 мм.
Подготовка труб:
- отрезка труборезом под углом 90° (не ножовкой — стружка мешает пайке);
- удаление заусенцев римером;
- очистка поверхностей ёршиком до металлического блеска;
- надевание теплоизоляции на трубу до пайки.

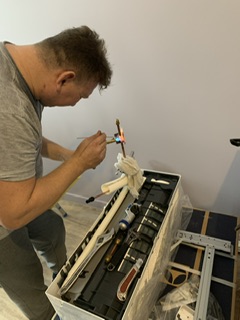

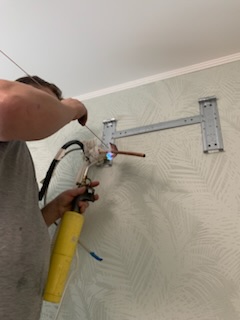

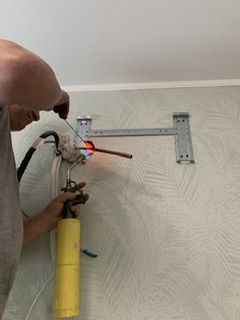

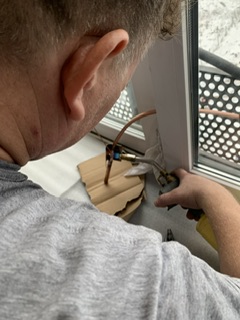

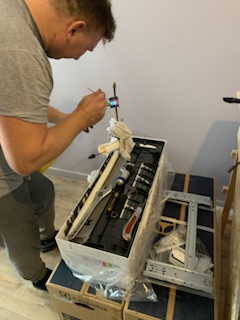

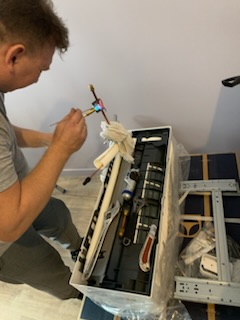

Пайка твёрдым припоем Cu-P:
- Концы труб вставляются друг в друга с зазором 0,05–0,1 мм (труба входит в фитинг или раструб на глубину, равную диаметру трубы).
- В систему подаётся азот (2–5 л/мин) — азотная подушка.
- Труба нагревается горелкой равномерно по окружности, пламя направлено на трубу, а не на припой.
- При достижении 700–730 °C (медь становится вишнёво-красной) припой подносится к зазору — он плавится и втягивается капиллярным эффектом.
- Шов заполняется по всей окружности — излишки припоя образуют аккуратное кольцо.
- Труба охлаждается на воздухе (не водой — термический шок вызывает микротрещины).
- Азот отключается после остывания стыка до 200 °C.
- Внутренняя сторона стыка проверяется зеркальцем — сплошной шов без пропусков.
5. Дренаж
Настенный блок:
- дренажный шланг прокладывается с уклоном не менее 1 см на метр;
- выводится на улицу через отверстие или в канализацию через сифон.
Кассетный блок:
- дренаж отводится через встроенную дренажную помпу (насос);
- помпа поднимает конденсат на 70–80 см, далее — самотёком в канализацию;
- подключение к канализации — обязательно через сифон (без него запахи проникнут в помещение);
- при засоре или отказе помпы вода переполнит поддон и хлынет на подвесной потолок — поэтому дренаж кассетного блока требует особого внимания.
6. Электроподключение
- межблочный кабель (4×1,5 мм² для моделей 07–12, 4×2,5 мм² для моделей 18–24) прокладывается параллельно фреоновой трассе;
- силовой кабель питания (3×1,5 мм² или 3×2,5 мм²) — от отдельного автомата 16 А в электрощите;
- для кассетного блока — питание может подаваться на наружный блок (зависит от модели);
- все подключения выполняются согласно электросхеме на внутренней стороне крышки клеммной коробки;
- крышка клеммной коробки плотно закрывается.
7. Опрессовка азотом
Контур заполняется сухим азотом под давлением 28–30 бар (для R410A). Выдержка — 30 минут с контролем падения давления на манометре.
- давление стабильно — все паяные и вальцованные стыки герметичны;
- давление падает — есть утечка, ищется течеискателем или мыльным раствором.
Опрессовка обязательна после пайки. Она выявляет микроутечки, которые не видны визуально и не определяются течеискателем при низком давлении.

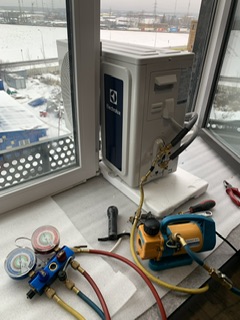

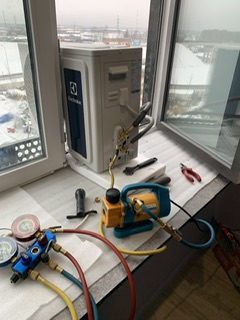

8. Вакуумирование
Азот стравливается. Вакуумным насосом откачивается воздух и остаточная влага из контура до остаточного давления не выше 5 Па. Продолжительность — 20–30 минут.
Контроль: после отключения насоса стрелка манометра должна оставаться на отметке −1−1 бар 15–20 минут. Если стрелка ползёт вверх — в системе есть неплотность.
9. Заправка фреоном R410A
Поскольку при пайке и вскрытии контура фреон был стравлен, требуется заправка по массе на электронных весах. Заводская заправка указана на шильдике наружного блока. При длине трассы до 5 м заводская заправка достаточна. При длине от 5 до 15 м добавляется фреон из расчёта 20–30 г на метр свыше 5 м.
R410A — зеотропная смесь (50% R32 + 50% R125). Заправляется жидкой фазой — баллон переворачивается кверху дном. Это исключает фракционирование — изменение состава хладагента.
10. Тестовый запуск
Проверяется:
- работа во всех режимах (охлаждение, обогрев, вентиляция);
- отсутствие протечек фреона — течеискателем по всем соединениям;
- разница температур на входе и выходе — 8–12 °C;
- корректность дренажа — конденсат уходит свободно;
- работа дренажной помпы (для кассетного блока);
- уровень шума — отсутствие посторонних звуков;
- реакция на пульт ДУ — переключение режимов, изменение скорости вентилятора;
- работа жалюзи — автоматическое качание, фиксация положения.
Сколько времени занимает монтаж
| Этап | Настенный блок | Кассетный блок |
|---|---|---|
| Разметка и бурение | 30–45 минут | 1–1,5 часа |
| Крепление внутреннего блока | 20 минут | 1–2 часа |
| Прокладка трассы с пайкой | 1–1,5 часа | 1,5–2,5 часа |
| Дренаж | 20–30 минут | 30–45 минут |
| Электроподключение | 20 минут | 30 минут |
| Опрессовка азотом | 30 минут | 30 минут |
| Вакуумирование | 20–30 минут | 20–30 минут |
| Заправка R410A | 15–20 минут | 15–20 минут |
| Тестовый запуск | 20–30 минут | 30 минут |
| Итого | 3,5–5 часов | 6–9 часов |
Актуальные цены на монтаж с пайкой (2026)
Монтаж настенных сплит-систем с пайкой
| Услуга | Стоимость |
|---|---|
| Стандартный монтаж 07–09 (вальцовка, трасса до 5 м) | 12 900 – 18 000 ₽ |
| Монтаж 07–09 со пайкой трассы (до 5 м) | от 16 000 – 22 000 ₽ |
| Стандартный монтаж 12 (вальцовка, трасса до 5 м) | 14 000 – 20 000 ₽ |
| Монтаж 12 со пайкой трассы (до 5 м) | от 18 000 – 24 000 ₽ |
| Премиум-монтаж (пайка с азотом, усиленные материалы) | от 22 000 – 30 000 ₽ |
Монтаж кассетных сплит-систем
| Услуга | Стоимость |
|---|---|
| Монтаж кассетного кондиционера до 3,5 кВт (трасса до 5 м) | от 23 990 – 28 000 ₽ |
| Монтаж кассетного кондиционера до 5 кВт (трасса до 5 м) | от 26 990 – 32 000 ₽ |
| Монтаж кассетного кондиционера до 7 кВт (трасса до 5 м) | от 29 990 – 36 000 ₽ |
| Монтаж кассетного кондиционера со пайкой (до 5 кВт) | от 32 000 – 42 000 ₽ |
Пайка медных труб
| Услуга | Стоимость |
|---|---|
| Пайка медной трубы (1 стык, твёрдый припой Cu-P) | 500 – 1 500 ₽ |
| Пайка с азотной подушкой (1 стык) | 800 – 2 000 ₽ |
| Пайка вставки при замене залома (2 стыка) | 1 500 – 3 500 ₽ |
| Пайка переходника медь-латунь (1 стык) | 800 – 2 000 ₽ |
Дополнительные работы
| Услуга | Стоимость |
|---|---|
| Дополнительный метр трассы (сверху 5 м) | 1 200 – 2 500 ₽ / м |
| Опрессовка азотом | 2 500 – 7 500 ₽ |
| Вакуумирование | 2 000 – 3 500 ₽ |
| Штробление монолитного бетона | 800 – 1 500 ₽ / м |
| Алмазное бурение отверстия (Ø65 мм, монолит) | 2 500 – 5 500 ₽ |
| Декоративный кабель-канал | 800 – 1 500 ₽ / м |
| Высотные работы (промышленный альпинизм) | 3 000 – 10 000 ₽ |
| Демонтаж старого кондиционера | 3 000 – 8 000 ₽ |
| Установка отдельного автомата в электрощите | 2 000 – 4 000 ₽ |
| Прокладка силового кабеля от щитка | 2 000 – 4 500 ₽ |
| Выезд за МКАД (26 км до Крёкшино) | 1 500 – 3 000 ₽ |
Монтаж в два этапа
| Этап | Стоимость |
|---|---|
| Первый этап (черновой: штробление, пайка трассы с азотом, наружный блок) | 10 000 – 18 000 ₽ |
| Второй этап (чистовой: внутренний блок, подключение, запуск) | 5 000 – 10 000 ₽ |
| Итого за оба этапа | 18 000 – 28 000 ₽ |
Сервисное обслуживание
| Услуга | Стоимость |
|---|---|
| Комплексное ТО настенного кондиционера | 3 000 – 6 000 ₽ |
| Комплексное ТО кассетного кондиционера | 5 000 – 9 000 ₽ |
| Глубокая чистка с разбором блока + дезинфекция | 5 500 – 8 500 ₽ |
| Диагностика с выездом | 1 500 – 3 000 ₽ |
Заправка фреоном
| Услуга | Стоимость |
|---|---|
| Фреон R410A — стоимость хладагента | 550 – 800 ₽ / 100 г |
| Дозаправка (до 300 г) | 2 500 – 4 500 ₽ |
| Полная перезаправка с вакуумированием | 4 000 – 7 500 ₽ |
| Поиск и устранение утечки + заправка | 6 000 – 9 000 ₽ |
Ошибки при пайке и их последствия
| Ошибка | Причина | Последствие |
|---|---|---|
| Непропай (поры в шве) | Недостаточный нагрев, грязная поверхность | Утечка фреона через 1–3 месяца |
| Пережог (окалина внутри) | Перегрев трубы, отсутствие азотной подушки | Засор капилляра, выход компрессора |
| Пористый шов | Влага на трубе, быстрое охлаждение | Микроутечки, постепенная потеря фреона |
| Капли припоя внутри трубы | Избыток припоя, перегрев | Засор контура, нарушение циркуляции |
| Трещина в шве | Быстрое охлаждение водой, вибрация | Мгновенная утечка |
| Неполное заполнение зазора | Маленький зазор или недостаточный нагрев | Утечка при первом пуске |
Контроль качества монтажа
После монтажа с пайкой заказчик получает:
- акт выполненных работ с перечнем операций;
- гарантийный талон на монтажные работы (1–3 года);
- инструкцию по эксплуатации кондиционера;
- рекомендации по периодичности обслуживания.
Что должно входить в честную цену монтажа с пайкой:
- медные трубы ГОСТ в теплоизоляции K-Flex;
- пайка твёрдым припоем Cu-P с азотной подушкой;
- опрессовка азотом под давлением 28–30 бар;
- вакуумирование 20–30 минут;
- заправка R410A по массе на электронных весах;
- пусконаладка и тестовый запуск;
- гарантия на монтажные работы.
Обслуживание кондиционеров в Крёкшино
Регулярное обслуживание продлевает срок службы и сохраняет эффективность. Рекомендуемая периодичность — 2 раза в год: весной перед сезоном охлаждения и осенью после.
Что входит в ТО:
- чистка воздушных фильтров;
- чистка и дезинфекция испарителя внутреннего блока;
- чистка конденсатора наружного блока;
- чистка дренажной системы и проверка помпы (для кассетного блока);
- проверка давления фреона R410A, дозаправка при необходимости;
- проверка электрики — подтяжка клемм, замер напряжения и токов;
- проверка работы во всех режимах.
Заказать монтаж с пайкой в Крёкшино
Компания «МонтажМастер» выполняет монтаж внутренних блоков кондиционеров с пайкой медных труб в Крёкшино, в том числе по адресу ул. Медовая Долина, д. 7, корп. 1.
Что мы предлагаем:
- монтаж настенных и кассетных внутренних блоков;
- пайку твёрдым припоем Cu-P с азотной подушкой;
- алмазное бурение монолитных стен и перекрытий;
- штробление с пылеудалением;
- опрессовку азотом под давлением 28–30 бар;
- вакуумирование и заправку R410A по массе;
- установку дренажной помпы для кассетных блоков;
- гарантию на монтажные работы.
Выезд в Крёкшино и Новомосковский административный округ Москвы. Опыт работы с монолитными домами, скрытым монтажом и кассетными кондиционерами.
Свяжитесь с нами:
- Телефон: +7 (495) 644-88-40, +7 (916) 397-51-31
- E-mail:info@vent-master.ru
