Монтаж наружного блока Daikin RXN25KEV1B и заправка по весам — ул. Воронежская д.26 корп.1
Инверторная сплит-система Daikin FTXN25KEV1B/RXN25KEV1B — климатическая техника японского бренда Daikin, одного из мировых лидеров в производстве кондиционеров. Модель рассчитана на обслуживание помещений площадью до 25 м², оснащена инверторным компрессором, работает на хладагенте R410A. Уровень шума внутреннего блока — от 22 дБ, что делает её одной из самых тихих моделей в классе. Мощность охлаждения — 2,5 кВт, обогрева — 2,8 кВт.
В данном случае внутренний блок был установлен ранее и работал исправно. Наружный блок вышел из строя — компрессор перестал запускаться, диагностика показала необратимый износ. Заказчик принял решение заменить только наружный блок на аналогичный — Daikin RXN25KEV1B. Это экономически целесообразно: внутренний блок в хорошем состоянии, трасса цела, замена только наружного блока в 2–3 раза дешевле покупки новой сплит-системы.
Монтаж наружного блока с заправкой фреона по весам — задача, требующая профессионального оборудования и опыта. При замене наружного блока контур открывается, фреон стравливается, в систему попадает воздух. После установки нового блока контур необходимо вакуумировать и заправить фреоном по массе, указанной на шильдике, с учётом длины трассы.
Компания «МонтажМастер» выполняет монтаж и замену наружных блоков кондиционеров Daikin в Москве и Московской области. В этой статье — разбор замены наружного блока с заправкой по весам на конкретном объекте: ул. Воронежская д.26 корп.1, район Орехово-Борисово Южное, ЮАО Москвы.


Технические характеристики Daikin FTXN25KEV1B/RXN25KEV1B
| Параметр | Значение |
|---|---|
| Тип | Настенная инверторная сплит-система |
| Серия | Perfera (FTXN-K) |
| Бренд | Daikin (Япония) |
| Площадь помещения | до 25 м² |
| Охлаждение (номинальное) | 2,50 кВт (9000 BTU) |
| Охлаждение (мин. — макс.) | 1,30 — 3,10 кВт |
| Обогрев (номинальное) | 2,80 кВт |
| Обогрев (мин. — макс.) | 1,30 — 4,00 кВт |
| Хладагент | R410A |
| Инвертор | Да (DC Power Control) |
| Мощность компрессора | 600 Вт |
| Потребление (охлаждение) | 795 Вт (310 — 1 040 Вт) |
| Потребление (обогрев) | 820 Вт (260 — 1 030 Вт) |
| Уровень шума (внутренний) | 22–40 дБ |
| Уровень шума (наружный) | 48 дБ |
| Расход воздуха (внутренний) | 9,2 м³/мин (макс.) |
| Внутренний блок | 283×770×198 мм, 8 кг |
| Наружный блок | 550×658×289 мм, 28 кг |
| Питание | 220–240 В, 1 фаза, 50 Гц |
| Подключение питания | Наружный блок |
| Диаметр труб (жидкость) | 1/4" (6,35 мм) |
| Диаметр труб (газ) | 3/8" (9,52 мм) |
| Дренаж | 16 мм |
| Макс. длина трассы | 15 м |
| Макс. перепад высот | 12 м |
| Без дозаправки (chargeless) | 10 м |
| Дополнительный заряд фреона | 20 г/м (сверх 10 м) |
| Рабочая температура (охлаждение) | +10…+46 °C |
| Рабочая температура (обогрев) | -15…+18 °C |
| Фильтр | Предварительной очистки, фотокаталитический титано-апатитовый |
| Функции | Intelligent Eye, ночной режим, режим тишины, ECONO, мощный режим, автоматическое распределение воздуха, горячий старт, авторестарт, самодиагностика, таймер |
| Скорости вентилятора | 5 + тихий + авто |
| Антикоррозийное покрытие | Теплообменник наружного блока |
| Гарантия | 3 года |
Адрес объекта
| Параметр | Значение |
|---|---|
| Адрес | Москва, ул. Воронежская, д.26, корп.1 |
| Район | Орехово-Борисово Южное (ЮАО) |
| Метро | Зябликово — 590 м (7 мин), Красногвардейская — 6 мин |
| Год постройки | 1977 |
| Тип дома | Панельный, серия I-515/9 (брежневка) |
| Этажность | 9 |
| Подъездов | 2 |
| Квартир | 72 |
| Материал стен | Крупнопанельные |
| Перекрытия | Железобетонные |
| Лифты | 1 пассажирский |
| Мусоропровод | Есть |
| Управляющая компания | ГБУ «Жилищник района Орехово-Борисово Южное» |
| Почтовый индекс | 115583 |
Улица Воронежская, д.26, корп.1 — 9-этажный панельный дом серии I-515/9 1977 года постройки в районе Орехово-Борисово Южное ЮАО Москвы. Дом расположен в 590 метрах от метро «Зябликово» и в 6 минутах ходьбы от «Красногвардейской». Серия I-515/9 — типовая панельная брежневка с железобетонными перекрытиями, 72 квартиры, 2 подъезда.
Панельные стены бурятся перфоратором с алмазной коронкой — панель хрупкая, при ударном бурении возможны сколы и трещины. Кронштейны наружного блока крепятся к панельной стене анкерными болтами.


Почему потребовалась замена наружного блока
Кондиционер Daikin FTXN25KEV1B/RXN25KEV1B эксплуатировался более 7 лет. Причины замены наружного блока:
Признаки неисправности:
- Компрессор перестал запускаться — при включении режима охлаждения наружный блок гудел, но компрессор не стартовал;

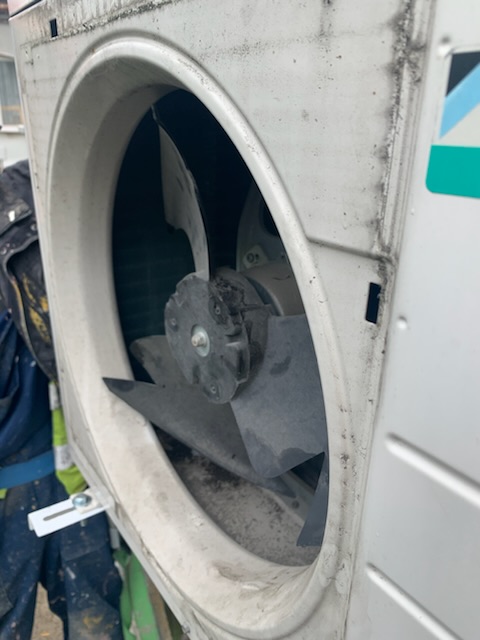

- Теплообменник наружного блока частично корродировал — рёбра в нижней части повреждены коррозией;
- Внутренний блок работал исправно — вентилятор вращался, жалюзи двигались, дисплей функционировал;
- Диагностика мастера показала: обрыв обмотки компрессора — ремонт нецелесообразен, замена компрессора по стоимости сопоставима с покупкой нового наружного блока.
Решение:
- Заказчик приобрёл новый наружный блок Daikin RXN25KEV1B — аналогичный вышедшему из строя;
- Внутренний блок FTXN25KEV1B остаётся — он совместим с новым наружным блоком, так как это та же модель;
- Трасса не меняется — медные трубки, кабель и дренаж в хорошем состоянии;
- Монтаж заключается в демонтаже старого и установке нового наружного блока с последующей заправкой фреона по весам.
Можно ли заменить только наружный блок
Замена только наружного блока возможна при следующих условиях:
- Внутренний блок исправен — вентилятор, теплообменник, дренажный поддон, электроника в рабочем состоянии;
- Совместимость — новый наружный блок той же модели и серии, что и внутренний. Daikin RXN25KEV1B совместим с FTXN25KEV1B — это заводская пара. Установка наружного блока другой модели или серии может привести к несовместимости по управлению, диаметрам труб и рабочему давлению;
- Трасса в хорошем состоянии — медные трубки не корродировали, заломов нет, теплоизоляция не разрушена. При замене наружного блока трасса не меняется, но вальцевые соединения на наружном блоке перевальцовываются;
- Фреон — при замене блока фреон стравливается (R410A не подлежит повторному использованию после стравливания), контур вакуумируется и заправляется заново по весам.
Когда замену только наружного блока делать нельзя:
- Внутренний блок тоже неисправен — целесообразнее заменить весь кондиционер;
- Трасса повреждена — замена блока не решит проблему утечек;
- Кондиционер старше 10–12 лет — ресурс внутреннего блока исчерпан, замена наружного даст временный эффект;
- Новый наружный блок несовместим с внутренним — разные модели, разные хладагенты (например, старый на R22, новый на R410A).






Этапы замены наружного блока
1. Диагностика и подготовка
Мастер выезжает на ул. Воронежскую д.26 корп.1:
- Проверка внутреннего блока — включается, вентилятор работает, жалюзи двигаются, дисплей светится. Внутренний блок исправен;
- Проверка наружного блока — компрессор не запускается, посторонний шум при попытке старта. Диагностика подтверждает неисправность компрессора;
- Осмотр трассы — медные трубки на доступных участках без коррозии и заломов, теплоизоляция не разрушена, межблочный кабель цел;
- Согласование — с заказчиком согласована замена только наружного блока, внутренний блок и трасса остаются;
- Доступ к фасаду — наружный блок установлен на фасаде 5-го этажа. Для демонтажа старого и установки нового блока привлекается промышленный альпинист;
- Согласование с УК — высотные работы согласованы с ГБУ «Жилищник района Орехово-Борисово Южное».
2. Демонтаж старого наружного блока
- Стравливание фреона — хладагент R410A стравливается из контура через сервисный порт. R410A после стравливания не подлежит повторному использованию — при контакте с воздухом он увлажняется, влага недопустима в контуре;
- Отключение медных трубок — гайки на сервисных портах старого наружного блока откручиваются. Трубки остаются на фасаде — они будут подключены к новому блоку;
- Отключение кабеля — межблочный кабель отключается от клеммной колодки старого блока. Кабель остаётся на фасаде;
- Снятие блока с кронштейнов — альпинист откручивает болты крепления блока к кронштейнам и снимает блок. Старый блок весом 28 кг опускается на верёвках;
- Осмотр кронштейнов — кронштейны проверяются на коррозию и деформацию. При удовлетворительном состоянии — остаются. При коррозии — замена.
3. Подготовка трассы
После снятия старого блока концы медных трубок на фасаде подготовлены к подключению:
- Осмотр развальцовки — концы трубок, которые были подключены к старому блоку, проверяются на деформацию. Развальцовка (flare) после откручивания гаек обычно повреждена — нужна перевальцовка;
- Перевальцовка — старые гайки срезаются, концы трубок зачищаются риммером, заново развальцовываются вальцовочным инструментом, устанавливаются новые гайки. Перевальцовка обеспечивает герметичное соединение с новым блоком;
- Очистка трубок — концы трубок продуваются сухим азотом для удаления воздуха и влаги, попавших при демонтаже старого блока;
- Проверка кабеля — концы межблочного кабеля зачищаются, проверяется целостность изоляции.
4. Установка нового наружного блока

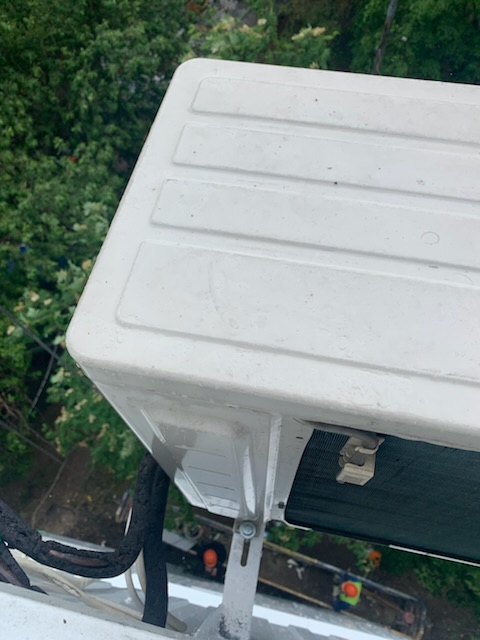

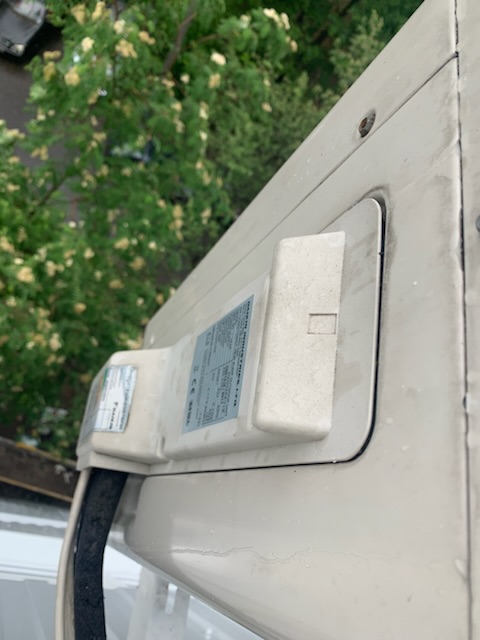

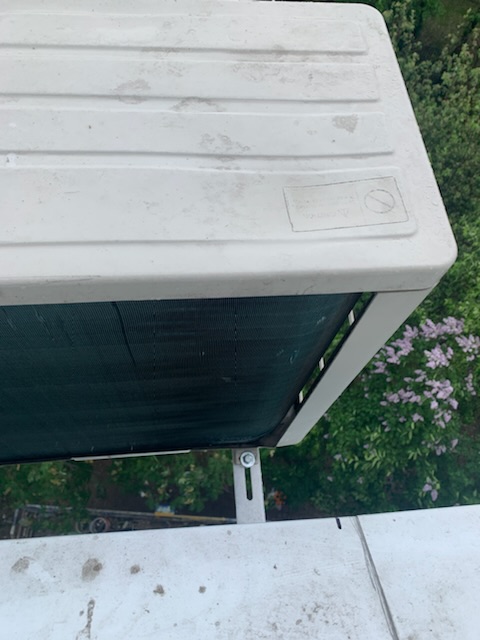

Альпинист устанавливает новый блок Daikin RXN25KEV1B на существующие кронштейны:

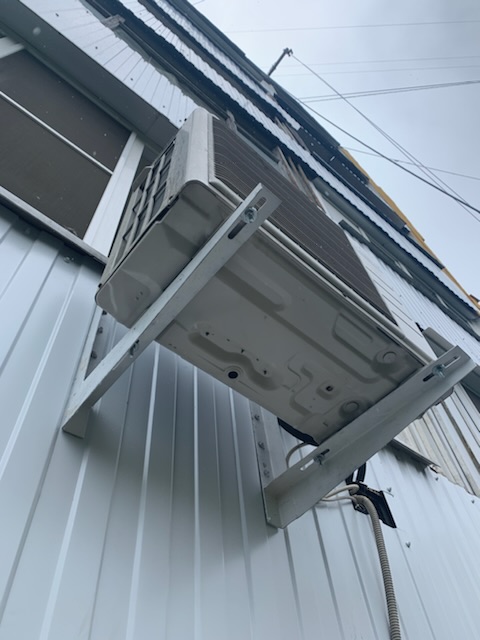

- Проверка кронштейнов — кронштейны на фасаде проверены, коррозия незначительная. При необходимости — зачистка и антикоррозийная обработка;
- Установка виброизоляторов — на кронштейны устанавливаются резиновые виброизоляторы для гашения вибрации инверторного компрессора;
- Подъём блока — новый блок весом 28 кг поднимается альпинисту на верёвках;
- Установка на кронштейны — блок устанавливается на кронштейны, совмещаются крепёжные отверстия;
- Крепление блока — блок фиксируется болтами через виброизоляторы;

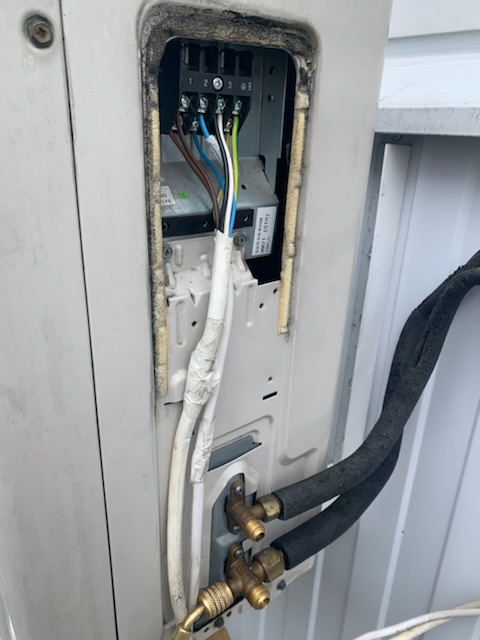

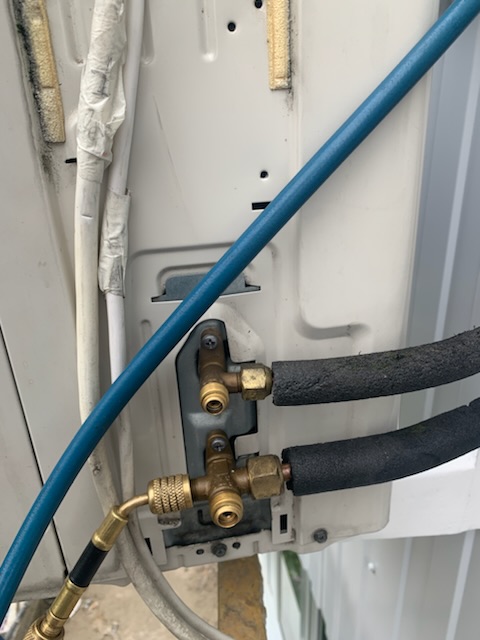

- Подключение медных трубок — гайки накручиваются на сервисные порты нового блока, дотягиваются динамометрическим ключом: 15–20 Нм для 1/4", 30–40 Нм для 3/8". Перетяжка — срыв резьбы или раздавливание медной трубки. Недотяжка — утечка фреона;

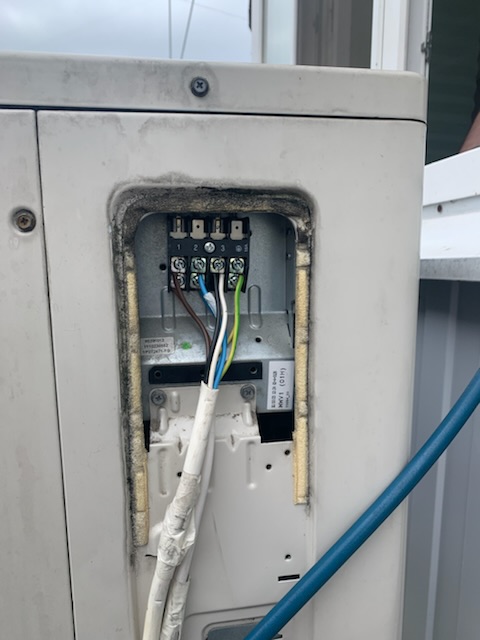

- Подключение кабеля — межблочный кабель подключается к клеммной колодке наружного блока согласно схеме;
- Дренаж — дренажный шланг проверяется на уклон.
5. Вакуумирование
После установки нового блока и подключения трассы контур вакуумируется:

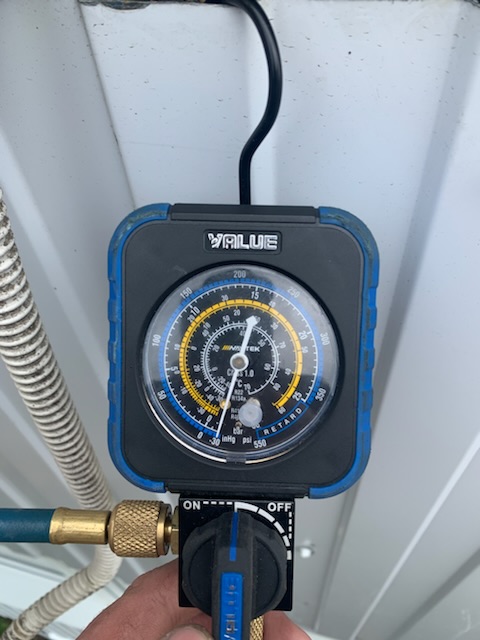

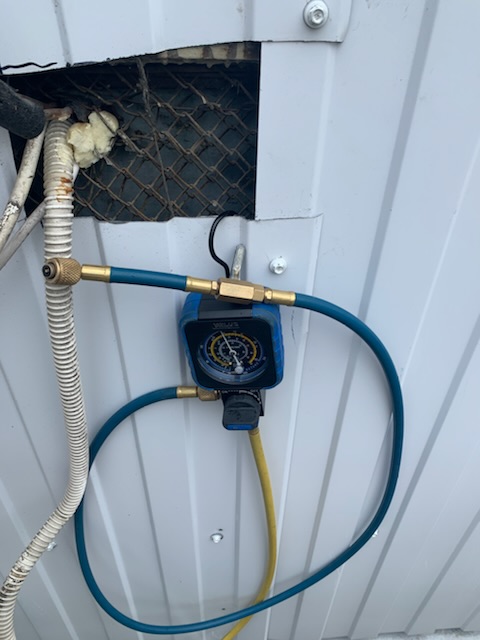

- Вакуумный насос подключается к сервисному порту через манометрический коллектор для R410A;
- Откачка воздуха и влаги — не менее 15 минут. Воздух попал в контур при демонтаже старого блока и перевальцовке соединений;
- Остаточное давление — не выше 500 Па;
- Система выдерживается под вакуумом 10–15 минут — если давление не растёт, герметичность подтверждена.
Вакуумирование критически важно для инверторной модели: остаточная влага в контуре разрушает инверторный компрессор. Кислород и влага образуют кислоты, которые разъедают обмотки электромотора.
6. Заправка фреона по весам
Заправка фреона R410A по электронным весам — ключевая операция при замене наружного блока. Новый блок поставляется с заводской заправкой фреона, рассчитанной на стандартную трассу до 10 м (chargeless). При длине трассы более 10 м требуется дозаправка из расчёта 20 г на каждый дополнительный метр.
Процедура заправки:
- Электронные весы — на весы устанавливается баллон с фреоном R410A. Весы показывают массу баллона с точностью до 5 г;
- Подключение — шланг от баллона подключается к сервисному порту через манометрический коллектор для R410A. Коллектор, шланги и порты должны быть сертифицированы для R410A — рабочее давление до 3,0 МПа;
- Жидкая фаза — R410A заправляется в жидкой фазе. Баллон переворачивается клапаном вниз. R410A — двухкомпонентный хладагент (смесь R32 и R125 50/50), заправка в газовой фазе нарушает состав смеси;

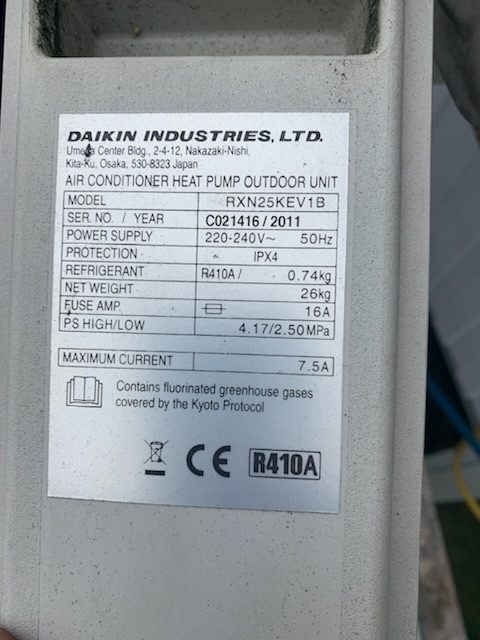

- Расчёт массы — заводская заправка Daikin RXN25KEV1B указана на шильдике наружного блока. При длине трассы до 10 м — заправка только заводским количеством. При длине трассы более 10 м — добавляется 20 г на каждый метр сверх 10. В данном случае длина трассы — 4 м, заправка заводским количеством, дозаправка не требуется;
- Заправка — вентиль на баллоне открывается, фреон поступает в контур под действием разности давлений. Мастер контролирует массу по весам — заправка прекращается при достижении расчётной массы;

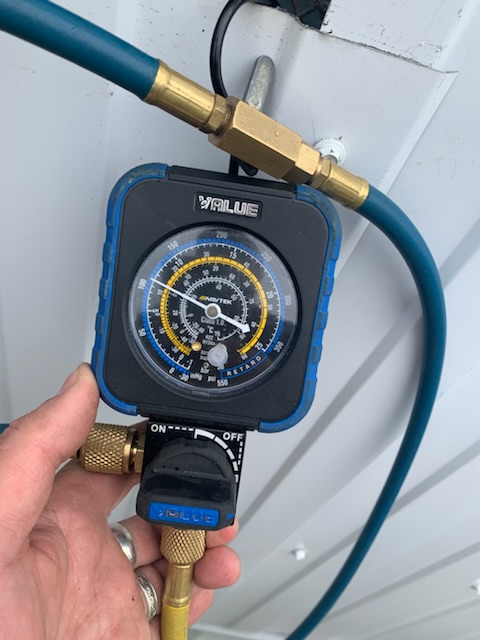

- Проверка — после заправки давление в системе проверяется манометрическим коллектором, должно соответствовать номинальному для R410A при данной температуре.
Почему заправка по весам обязательна:
- Точность — R410A требует точной массы хладагента. Недозаправка на 50 г снижает производительность и перегружает компрессор. Переполнение на 50 г повышает давление, компрессор работает на пределе;
- Двухкомпонентность — R410A — смесь двух газов. Заправка «на глаз» по давлению не работает, так как состав смеси меняется при утечке одного компонента. Только взвешивание гарантирует правильный состав;
- Инверторный компрессор — DC-инвертор чувствителен к количеству хладагента. При неправильной заправке компрессор работает в нештатном режиме, ресурс снижается.
7. Тестовый запуск
- Открываются сервисные вентили нового наружного блока — фреон поступает в контур;
- Кондиционер включается в режим охлаждения — замеряется разница температур на входе и выходе. В норме — 8–12 °C;
- Проверка утечек электронным течеискателем по всем соединениям — на новом блоке и на внутреннем блоке;
- Проверка работы всех режимов — охлаждение, обогрев, вентиляция, осушение;
- Проверка функций: Intelligent Eye, ночной режим, режим тишины, ECONO, мощный режим, автоматическое распределение воздуха, таймер, авторестарт;
- Проверка уровня шума — внутренний блок работает тихо, от 22 дБ. Наружный блок — инверторный компрессор работает плавно, без резких стартов;
- Проверка отвода конденсата — вода уходит свободно;
- Проверка потребления электроэнергии — инверторный компрессор снижает потребление при достижении заданной температуры.


Особенности инверторной модели Daikin
DC-инверторный компрессор
Компрессор Daikin работает в плавном диапазоне мощностей — не отключается при достижении заданной температуры, а снижает обороты. Это обеспечивает:
- Точное поддержание температуры — колебания не более 0,5 °C;
- Экономию до 30–40% электроэнергии по сравнению с неинверторными моделями;
- Снижение уровня шума до 22 дБ — компрессор на минимальных оборотах работает почти бесшумно;
- Долговечность — отсутствие пусковых токов снижает износ обмоток и подшипников.
Требования к монтажу:
- Вакуумирование — критически важно — остаточная влага разрушает инверторный компрессор. Вакуумирование — не менее 15 минут, остаточное давление — не выше 500 Па;
- Заправка по весам — точная масса хладагента обеспечивает правильную работу инвертора. Заправка «на глаз» недопустима.
Хладагент R410A
- Рабочее давление — до 3,0 МПа. Манометрический коллектор, шланги и сервисные порты сертифицированы для R410A;
- Заправка по весам — в жидкой фазе, баллон клапаном вниз. Дозаправка «на глаз» недопустима;
- Экологичность — потенциал разрушения озонового слоя равен нулю;
- Сезонная эффективность — класс A++ при охлаждении, A+ при обогреве.
Монтаж в панельном доме серии I-515/9
Дом серии I-515/9 на ул. Воронежской д.26 корп.1 — панельный, 1977 года постройки. Монтаж в панельном доме имеет особенности:
- Бурение — панельная стена бурится перфоратором с алмазной коронкой. Панель хрупкая, ударный режим минимален — преимущественно вращение. Алмазная коронка предотвращает сколы и трещины;
- Крепление кронштейнов — анкерные болты М10–М12 заглубляются в панель на 80–100 мм. Панель — твёрдый материал, анкеры держат надёжно. При тонкой панели (200–250 мм) используются сквозные шпильки с шайбами изнутри;
- Высотные работы — дом 9 этажей, наружный блок на фасаде 5-го этажа. Требуется промышленный альпинист. Согласование с ГБУ «Жилищник района Орехово-Борисово Южное» — наряд-допуск на высотные работы;
- Трасса — в панельном доме штробление ограничено — нельзя резать арматуру. Трасса прокладывается в декоративном кабель-канале 60×60 мм.
Стоимость замены наружного блока с заправкой по весам
Цены по московскому рынку на октябрь 2026 года:
| Услуга | Стоимость |
|---|---|
| Выезд мастера, диагностика | от 1 500 ₽ / бесплатно при заказе от 8 000 ₽ |
| Замена наружного блока | |
| Демонтаж старого наружного блока | от 3 000 ₽ |
| Установка нового наружного блока на существующие кронштейны | от 5 000 ₽ |
| Установка с новыми кронштейнами (при замене кронштейнов) | от 7 000 ₽ |
| Подготовка трассы | |
| Перевальцовка соединений (2 шт.) | от 3 000 ₽ |
| Продувка трассы азотом | от 1 500 ₽ |
| Заправка по весам | |
| Вакуумирование контура | от 2 000 ₽ |
| Заправка фреоном R410A по электронным весам | от 2 500 ₽ + фреон |
| Фреон R410A | 600–800 ₽ / 100 г |
| Высотные работы | |
| Промышленный альпинист (демонтаж + монтаж) | от 5 000 ₽ |
| Согласование с УК (наряд-допуск) | входит в стоимость |
| Комплекс: демонтаж + установка + перевальцовка + вакуумирование + заправка R410A + альпинист | |
| При существующих кронштейнах | от 14 990 ₽ + фреон |
| При замене кронштейнов | от 16 990 ₽ + фреон |
| Оформление акта выполненных работ | входит в стоимость |
Для сравнения — стоимость замены всего кондиционера:
| Услуга | Стоимость |
|---|---|
| Демонтаж старой сплит-системы | от 4 000 ₽ |
| Стандартный монтаж новой сплит-системы | от 12 990 ₽ |
| Монтаж с альпинистом | от 16 990 ₽ |
| Новая сплит-система Daikin 2,5 кВт | от 45 000 ₽ |
| Итого | от 65 990 ₽ |
Замена только наружного блока обошлась в 14 990 ₽ + фреон — в 4 раза дешевле.
Почему замену наружного блока должны выполнять специалисты
- Заправка по весам — R410A заправляется по электронным весам в жидкой фазе. Без весов правильная заправка невозможна. Недозаправка и переполнение одинаково опасны для инверторного компрессора;
- Вакуумирование — после демонтажа старого блока и перевальцовки в контур попал воздух. Остаточная влага разрушает инверторный компрессор. Вакуумирование — не менее 15 минут, остаточное давление — не выше 500 Па;
- Динамометрический ключ — затяжка гаек с точным моментом: 15–20 Нм для 1/4", 30–40 Нм для 3/8". Перетяжка — срыв резьбы. Недотяжка — утечка;
- Перевальцовка — развальцовка на концах трубок после демонтажа старого блока повреждена. Без перевальцовки соединение негерметично. Специалист перевальцовывает вальцовочным инструментом с новыми гайками;
- Продувка азотом — после демонтажа в трубках остаётся воздух и влага. Продувка сухим азотом очищает контур перед заправкой;
- Манометрический коллектор для R410A — коллектор со шкалой и certification для R410A. Коллектор для R22 не подходит — давление другое;
- Высотные работы — демонтаж и установка блока на фасаде 5-го этажа требуют квалификации альпиниста и страховочной системы;
- Профессиональный инструмент — труборез, вальцовочный набор, динамометрический ключ, вакуумный насос, манометрический коллектор для R410A, электронные весы, электронный течеискатель;
- Гарантия — после замены блока и заправки оформляется акт. Гарантия на работы — 12 месяцев. Производитель Daikin даёт гарантию 3 года на оборудование при условии профессионального монтажа.
Как мы работаем
- Заявка — звонок или заявка на сайте, согласование времени выезда;
- Диагностика — мастер выезжает на ул. Воронежскую д.26 корп.1, проверяет кондиционер, подтверждает неисправность компрессора наружного блока;
- Согласование — с заказчиком согласована замена только наружного блока, внутренний блок и трасса остаются;
- Демонтаж — альпинист снимает старый наружный блок с фасада, стравливает фреон;
- Подготовка трассы — перевальцовка соединений, продувка азотом;
- Установка — альпинист устанавливает новый блок Daikin RXN25KEV1B на кронштейны, подключает медные трубки и кабель;
- Вакуумирование — откачка воздуха и влаги из контура;
- Заправка по весам — R410A по электронным весам, в жидкой фазе;
- Тестовый запуск — проверка утечек, давления, температур, всех режимов;
- Акт выполненных работ — оформление документов, гарантия 12 месяцев.
Компания «МонтажМастер» выполняет замену наружных блоков кондиционеров Daikin в Москве и Московской области, включая район Орехово-Борисово Южное ЮАО. Мы проводим демонтаж старого блока, установку нового, перевальцовку соединений, вакуумирование и заправку фреоном R410A по электронным весам. Используем профессиональный инструмент — манометрический коллектор для R410A, вакуумный насос, динамометрический ключ, электронные весы, электронный течеискатель. Замена наружного блока с альпинистом проводится за 2–3 часа. На работы предоставляется гарантия 12 месяцев.
Чтобы вызвать мастера на замену наружного блока кондиционера Daikin по адресу ул. Воронежская д.26 корп.1 или получить бесплатную консультацию, звоните по телефону +7 (495) 644-88-40 или +7 (916) 397-51-31. Также можно написать на info@vent-master.ru.
