Монтаж внутреннего блока кондиционера и пайка медных труб

Монтаж внутреннего блока — один из ключевых этапов установки сплит-системы. От качества крепления, вальцовки или пайки медных труб, прокладки дренажа и электроподключения зависит герметичность фреонового контура, корректность отвода конденсата и срок службы оборудования. Ошибки на этом этапе — причина 80% поломок кондиционеров в первые годы эксплуатации: утечки фреона, протечки воды, выход компрессора.

В этом материале — подробный разбор монтажа внутреннего блока с акцентом на пайку медных труб фреоновой трассы. Пайка применяется, когда вальцовка недостаточна или невозможна: при длине трассы более 5 м, при замене участка трубы, при соединении труб разного диаметра, при скрытом монтаже в штробе, где развальцованное соединение недоступно для осмотра и подтяжки.

Виды соединений медных труб кондиционера

Медные трубы фреоновой трассы соединяются двумя способами: вальцовкой и пайкой. Каждый метод имеет свою область применения, преимущества и ограничения.

Вальцовка — основной метод при стандартном монтаже. Конец трубы развальцовывается в виде конуса, накидная гайка затягивается на штуцере. Соединение разъёмное — при утечке гайку можно подтянуть или перевальцевать.

Пайка — применяется при скрытом монтаже (трубы в штробе под штукатуркой), при длине трассы более 5 м (когда цельная труба не хватает и нужно соединять отрезки), при замене повреждённого участка, при соединении труб разного диаметра через переходник. Паяное соединение неразъёмное — его нельзя «подтянуть», поэтому контроль герметичности проводится опрессовкой азотом.

Инструменты для пайки медных труб

Виды припоя: твёрдый и мягкий

Для фреоновых трасс кондиционеров на R410A и R32 применяется твёрдая пайка (brazing) — температура плавления припоя выше 450 °C.

Фосфорный припой Cu-P — стандарт для пайки медь-медь в системах R410A и R32. Фосфор в составе действует как флюс — снимает оксидную плёнку с меди при нагреве. Дополнительный флюс не требуется при пайке медь-медь.

Серебряный припой Ag 15% — применяется при пайке медь-латунь или медь-сталь (например, при соединении медной трубы с сервисным вентилем наружного блока). Фосфорный припой для таких соединений не подходит — фосфор образует хрупкий сплав с железом.

Мягкий припой (Sn-Ag) — применяется только в системах на R22 (старые кондиционеры). Для R410A и R32 мягкая пайка недопустима — рабочее давление этих хладагентов (25–35 бар) превышает прочность мягкого шва. Использование мягкого припоя для R410A — гарантированная утечка через 1–2 сезона.

Этапы монтажа внутреннего блока

1. Разметка и крепление монтажной пластины

Внутренний блок размещается на стене с учётом:

• расстояние от потолка — не менее 10 см (для циркуляции воздуха и доступа к блоку);
• расстояние от боковой стены — не менее 15 см;
• расстояние от пола — не менее 180 см (рекомендация для настенных сплит-систем);
• воздушный поток не направляется на кровать, диван, рабочий стол;
• отверстие для трассы располагается рядом с блоком — слева, справа или снизу.

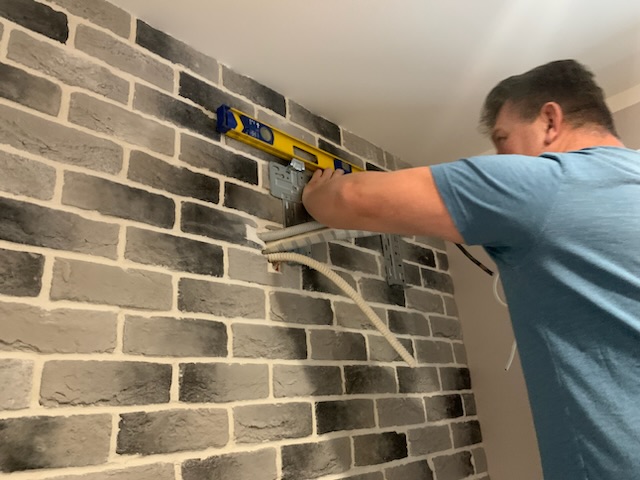

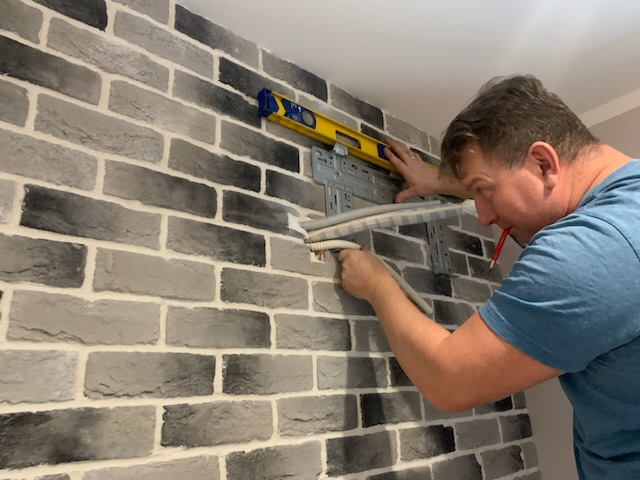

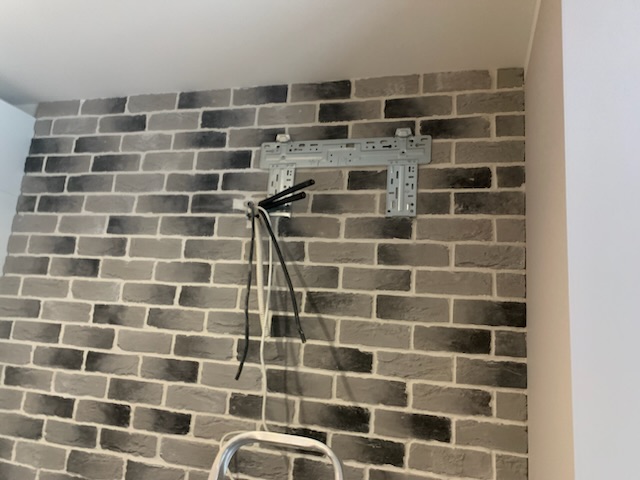

Монтажная пластина прикладывается к стене, выравнивается по уровню строго горизонтально и крепится дюбель-гвоздями минимум в 5–6 точках. Для кирпичных и бетонных стен — анкерные крепления. Пластина должна плотно прилегать к стене — зазоры приводят к вибрации и шуму.

2. Бурение отверстия

Сквозное отверстие диаметром 65 мм бурится под наклоном вниз в сторону улицы (наружный край ниже на 5–7 мм). Уклон обеспечивает естественный отток конденсата по дренажному шлангу. В отверстие вставляется защитная манжета.

3. Подготовка медных труб

Медные трубы отрезаются труборезом под углом 90°. Запрещено резать ножовкой — образуется стружка и неровный срез, которые мешают пайке и вальцовке.

• заусенцы удаляются римером с внутренней и наружной стороны;
• на каждую трубу надевается теплоизоляция K-Flex толщиной не менее 9 мм;
• изгибы выполняются трубогибом с радиусом не менее 5 диаметров трубы;
• при пайке — концы труб очищаются ёршиком до металлического блеска.

4. Вальцовка или пайка

Вальцовка:

1. Накидная гайка надевается на трубу до развальцовки — после развальцовки установить гайку уже нельзя.
2. Конец трубы развальцовывается развальцовщиком — ровный конус без трещин и складок.
3. Развальцованный конец соединяется со штуцером внутреннего блока.
4. Гайка затягивается динамометрическим ключом: для 1/4″ — 15–20 Н·м, для 3/8″ — 30–40 Н·м, для 1/2″ — 40–50 Н·м.
5. Чрезмерная затяжка повреждает развальцовку, недостаточная — пропускает фреон.

Пайка твёрдым припоем (Cu-P):

1. Концы труб вставляются друг в друга с зазором 0,05–0,1 мм (труба входит в фитинг или раструб на глубину, равную диаметру трубы).
2. Поверхности очищаются ёршиком до металлического блеска — без масла и оксидов.

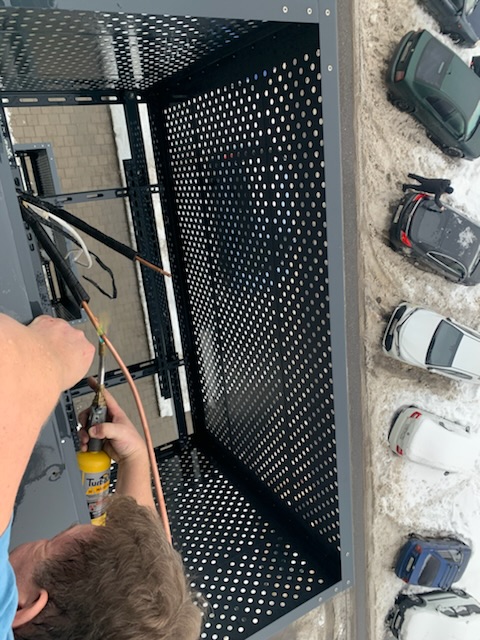

3. Труба нагревается горелкой равномерно по окружности, пламя направлено на трубу, а не на припой.
4. При достижении температуры 700–730 °C (медь становится вишнёво-красной) припой подносится к зазору — он плавится и втягивается в зазор капиллярным эффектом.
5. Шов заполняется по всей окружности — излишки припоя образуют аккуратное кольцо у края раструба.
6. Труба охлаждается на воздухе — не водой (термический shock вызывает микротрещины).
7. Внутренняя сторона стыка проверяется зеркальцем — сплошной шов без пропусков.

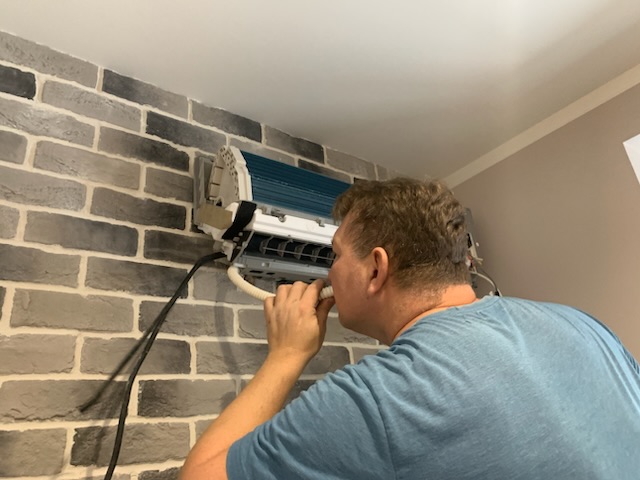

5. Подключение дренажа

Дренажный шланг (армированный пластиковый, диаметр 16–20 мм) подключается к поддону внутреннего блока. Шланг прокладывается с уклоном не менее 1 см на метр в сторону стока — без подъёмов, перекручиваний и перегибов. Конденсат отводится на улицу через отверстие или в канализацию через сифон.

• шланг располагается в нижней части связки коммуникаций (под трубами хладагента);
• при выводе в канализацию обязателен сифон — без него запахи из канализации проникнут в помещение;
• конец шланга на улице не должен погружаться в воду;
• длина шланга — до 5–8 м при стандартном монтаже, более длинные линии требуют принудительного дренажа с помпой.

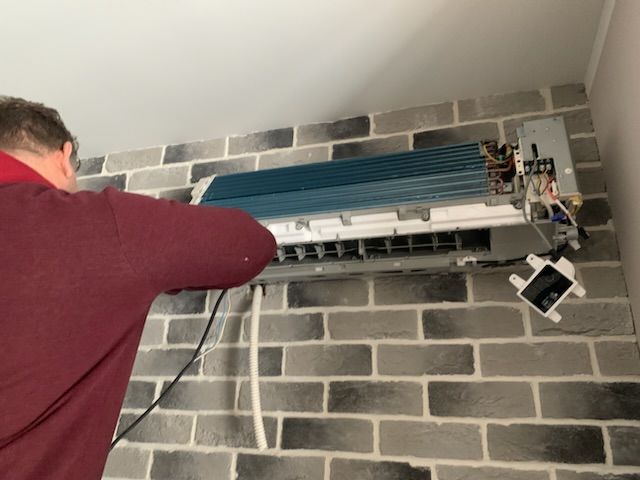

6. Электроподключение внутреннего блока

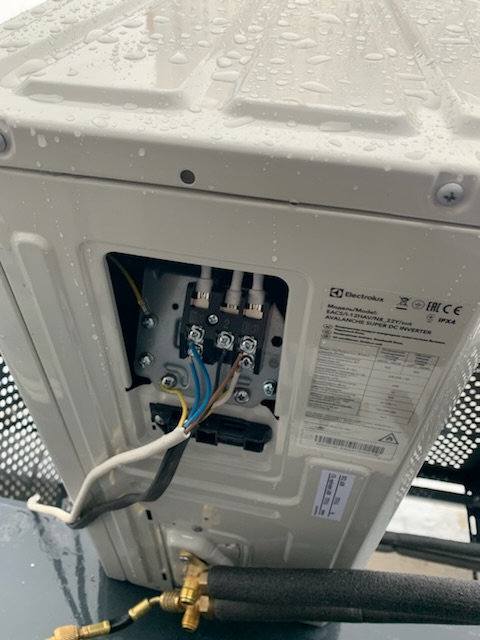

Межблочный кабель (4×1,5 мм²) прокладывается от внутреннего блока к наружному — параллельно фреоновой трассе. Кабель подключается к клеммной колодке внутреннего блока согласно электросхеме на внутренней стороне крышки. Цветовая маркировка жил соблюдается строго.

Силовой кабель питания (3×1,5 мм² для моделей 07–12, 3×2,5 мм² для моделей 18–24) подключается к внутреннему блоку через отдельный автомат защиты 16 А. Запрещается подключать к этой линии другие электроприборы. Крышка клеммной коробки после подключения должна быть плотно закрыта.

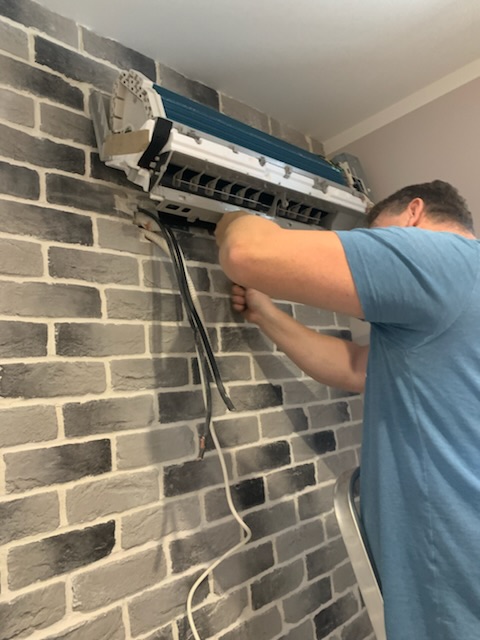

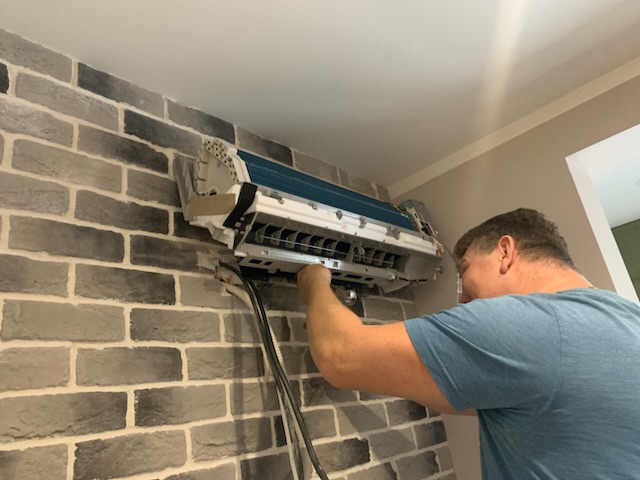

7. Навешивание внутреннего блока

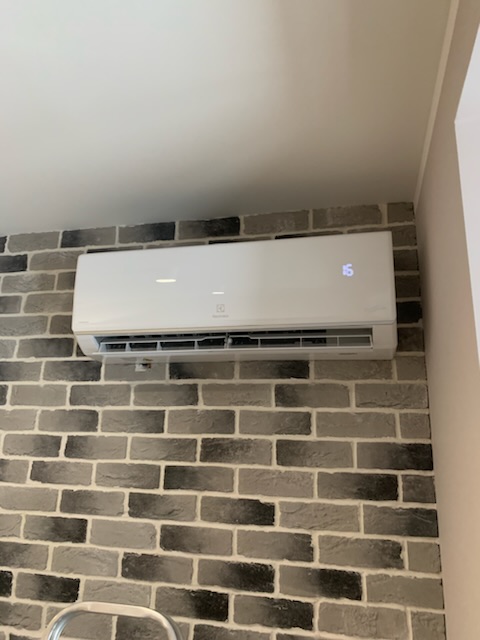

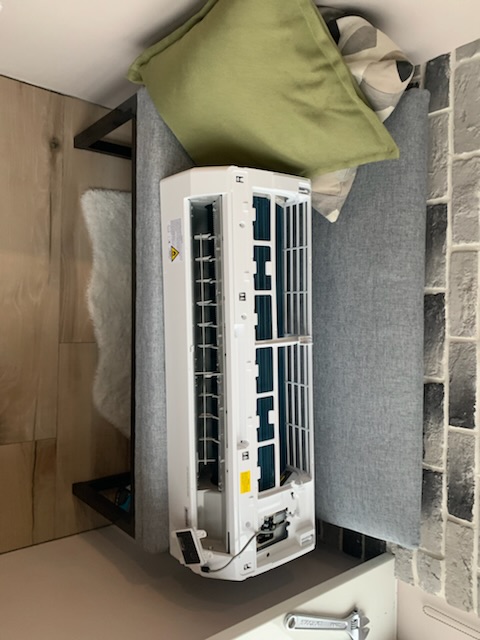

Внутренний блок навешивается на монтажную пластину: верхняя часть заводится за верхний крюк пластины, затем блок прижимается вниз до защёлкивания за нижние крюки. Блок не должен качаться или сдвигаться. Подключённые к блоку медные трубы, дренажный шланг и кабель аккуратно укладываются в отверстие в стене.

Когда пайка необходима

Пайка медных труб применяется в следующих случаях:

Контроль герметичности после пайки

Паяное соединение нельзя проверить визуально снаружи — шов может выглядеть идеальным, но иметь поры внутри. Контроль проводится в два этапа:

Опрессовка азотом

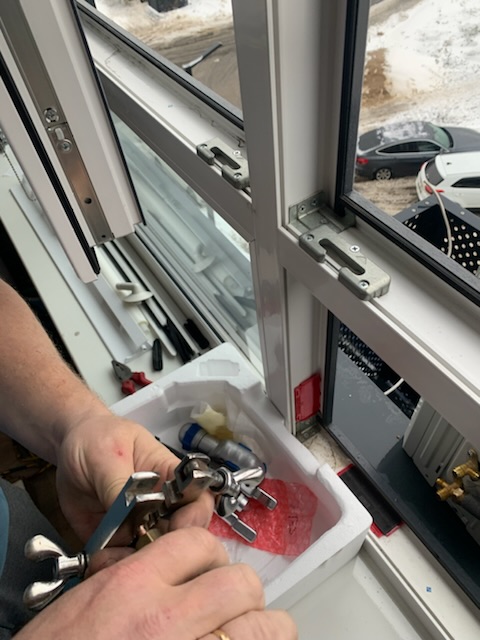

К системе подключается баллон с сухим азотом через редуктор и манометрический коллектор. Контур заполняется азотом под давлением 28–30 бар (для R410A). Выдержка — 30 минут с контролем падения давления на манометре.

• давление стабильно — все паяные и вальцованные стыки герметичны;
• давление падает — есть утечка, ищется течеискателем или мыльным раствором.

Опрессовка обязательна после пайки. Она выявляет микроутечки, которые не видны визуально и не определяются течеискателем при низком давлении. Для R410A рабочее давление составляет 25–35 бар, поэтому опрессовка под 28–30 бар гарантирует, что при рабочих условиях система не потечёт.

Вакуумирование

После опрессовки азот стравливается. Вакуумным насосом откачивается воздух и остаточная влага из контура до остаточного давления не выше 5 Па. Продолжительность — 20–30 минут.

Контроль: после отключения насоса стрелка манометра должна оставаться на отметке −1−1 бар 15–20 минут. Если стрелка ползёт вверх — в системе есть неплотность, нужно искать утечку до заправки фреона.

Вакуумирование обязательно после пайки. Остатки влаги реагируют с полиэфирным маслом компрессора POE и хладагентом R410A, образуя кислоты, разрушающие компрессор изнутри.

Ошибки при пайке

Пайка с азотной подушкой

При пайке твёрдым припоем медь внутри трубы окисляется от контакта с воздухом при высокой температуре. Окалина (оксид меди) отслаивается и попадает в фреоновый контур, засоряя капиллярную трубку и фильтр-осушитель.

Для предотвращения образования окалины применяется азотная подушка — через систему во время пайки пропускается слабый поток сухого азота (2–5 л/мин). Азот вытесняет воздух и предотвращает окисление меди изнутри.

Пайка с азотной подушкой — стандарт для профессионального монтажа. Мастера, пропускающие этот этап, рискуют оставить окалину в контуре, которая через 1–2 сезона забивает капиллярную трубку или фильтр-осушитель.

Пайка vs вальцовка: что выбрать

Рекомендация: при стандартном монтаже (трасса до 5 м, открытая прокладка в коробе) — вальцовка. При скрытом монтаже (в штробе), длине трассы более 5 м, ремонте повреждённого участка — пайка.

Актуальные цены на монтаж и пайку в Москве (2026)

Монтаж внутреннего блока

Пайка медных труб

Стандартный монтаж сплит-системы

Дополнительные работы

Монтаж в два этапа

При ремонте в квартире или новостройке монтаж выполняется в два этапа:

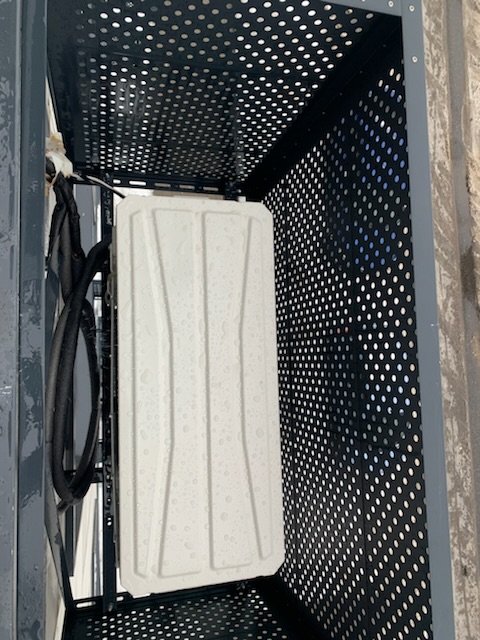

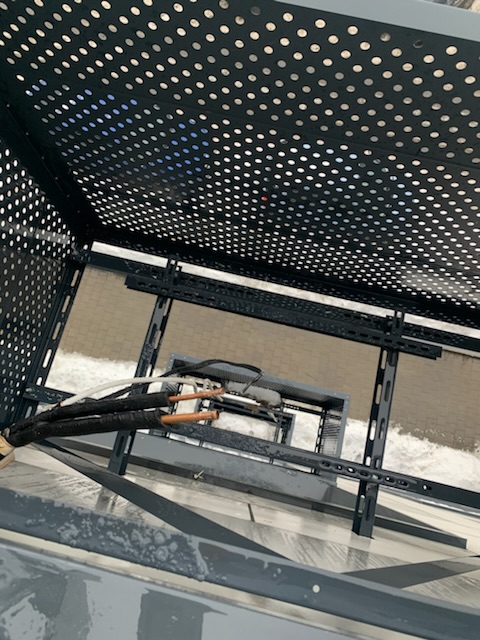

Первый этап (черновые работы): бурение отверстия, штробление, прокладка медных труб с изоляцией, дренажа и кабеля. При скрытом монтаже трубы паяются с азотной подушкой, стыки заштукатуриваются. Установка наружного блока, вакуумирование, консервация трассы.

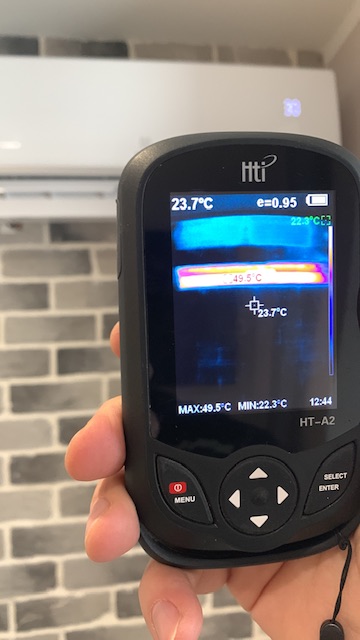

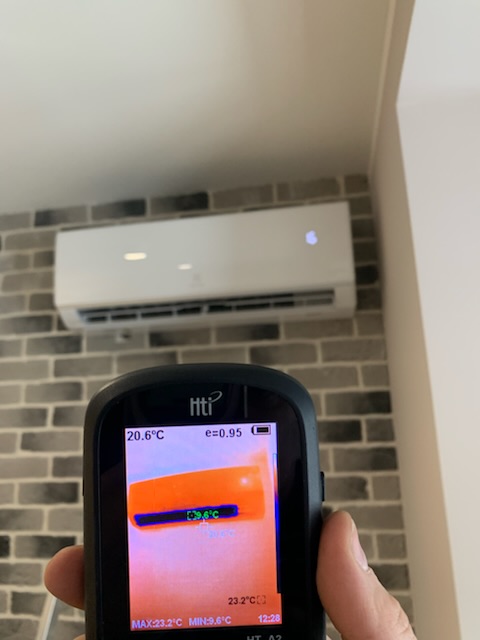

Второй этап (после чистовой отделки): установка монтажной пластины, навешивание внутреннего блока, подключение к трассе (вальцовка — стыки доступны), подключение питания, дозаправка фреоном, тестовый запуск.

Безопасность при пайке

Пайка медных труб связана с открытым пламенем и высокими температурами. Соблюдение правил безопасности обязательно:

• горелка зажигается только после подготовки стыка и проверки отсутствия горючих материалов рядом;
• при пайке в помещении — обеспечить вентиляцию, открыть окна;
• при пайке рядом с пластиковыми трубами или изоляцией — защитить их асбестовым полотном или термопастой;
• баллон с газом — в вертикальном положении, не рядом с горелкой;
• после пайки — стык остывает на воздухе, не трогать голыми руками (ожог);
• припой и флюс — в недоступном для детей месте.

Можно ли паять самостоятельно

Для пайки медных труб кондиционера потребуется: газовая горелка (от 3 000 ₽), твёрдый припой Cu-P (от 1 500 ₽ за катушку), труборез (от 1 000 ₽), ример (от 500 ₽), ёршик (от 300 ₽), манометрический коллектор для R410A (от 5 000 ₽), вакуумный насос (от 8 000 ₽), баллон с азотом и редуктором (аренда от 1 000 ₽/день), электронные весы (от 2 000 ₽). Итого — от 21 000 ₽.

Основные ошибки самостоятельной пайки:

• непропай — недостаточный нагрев, грязная поверхность, пористый шов;
• пережог — перегрев, окалина внутри трубы без азотной подушки;
• избыток припоя — капли внутри трубы, засор контура;
• быстрое охлаждение водой — микротрещины в шве;
• отсутствие опрессовки — незамеченная микроутечка;
• отсутствие вакуумирования — влага в системе, выход компрессора.
