Обслуживание дренажной помпы Mini Orange N20453
Дренажная помпа Aspen Mini Orange N20453 (арт. FP2212 / AO Mini Lift Pump) — самая продаваемая в мире мини-помпа для отвода конденсата от кондиционеров. Производитель — британская компания Aspen Pumps, разрабатывающая и выпускающая насосы для отвода конденсата с 1992 года. Помпа предназначена для установки над фальш-потолком, в пластиковом коробе или внутри корпуса настенного внутреннего блока сплит-системы. Производительность — 12 л/ч при нулевой высоте подъёма, максимальная высота подъёма — 10 м, уровень шума — 21 дБ(А). Помпа совместима с кондиционерами мощностью до 16 кВт (54 000 BTU/ч) — это охватывает подавляющее большинство бытовых и полупромышленных сплит-систем, канальных и кассетных внутренних блоков.

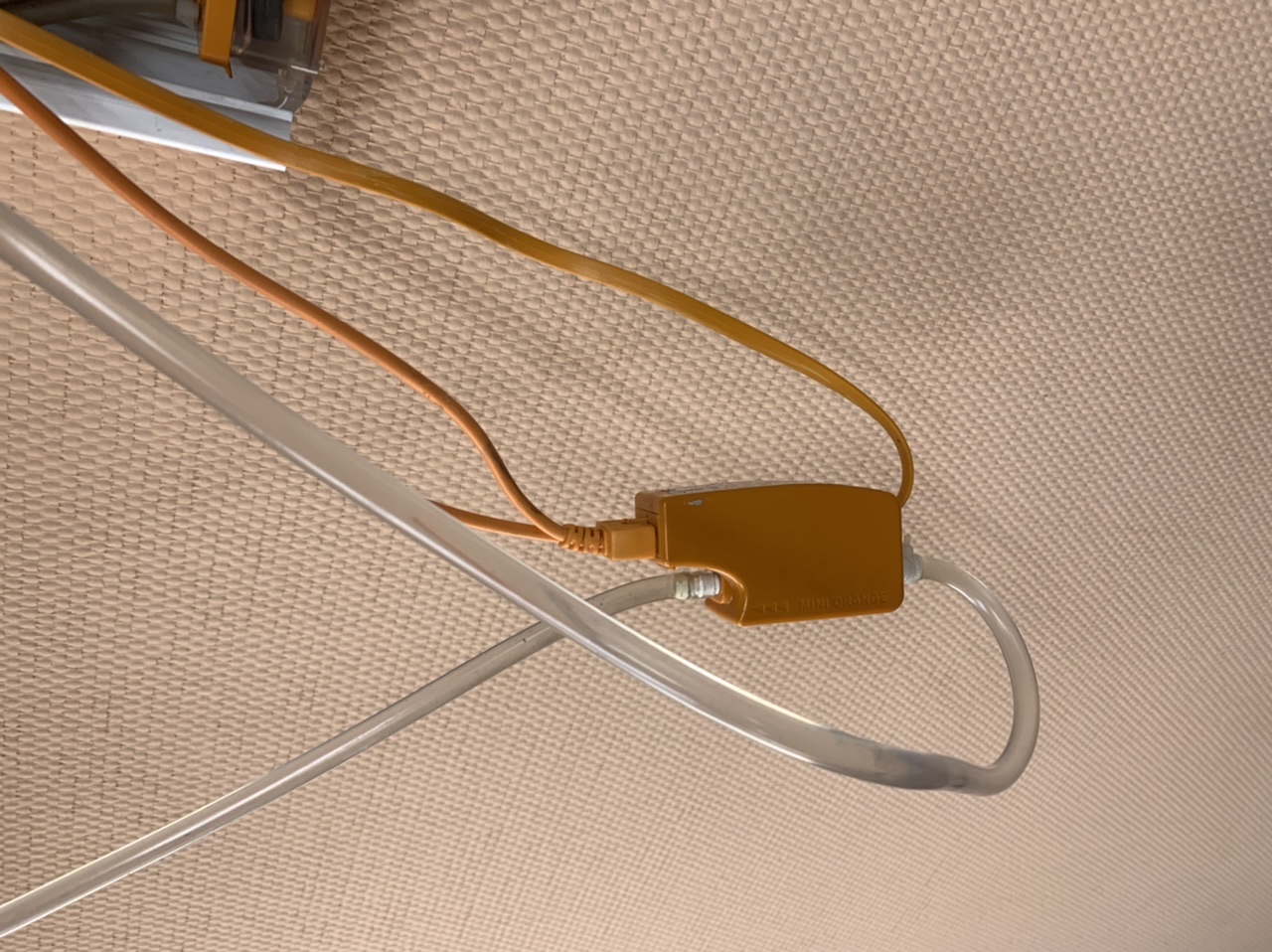

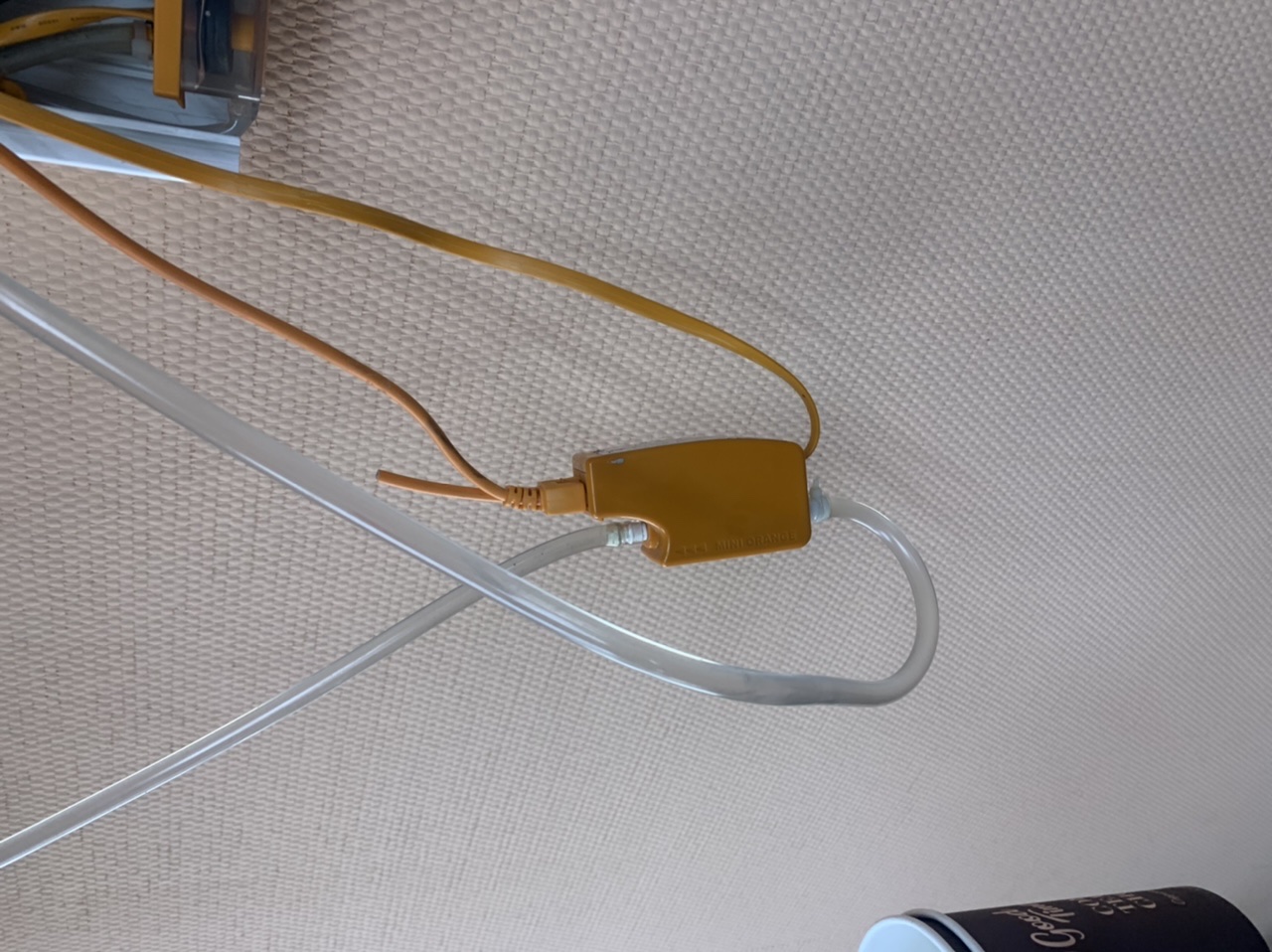

Mini Orange N20453 — проточная помпа с раздельными насосным и контрольным узлами. Полупроводниковый датчик уровня на основе эффекта Холла фиксирует накопление конденсата в резервуаре и подаёт сигнал на запуск насоса. Полностью герметичная конструкция, защита от перегрева, антисифонное устройство в комплекте. Питание — 230 В, 50–60 Гц, 0,1 А. Класс изоляции — II. Степень защиты — IPX1. Производство — Великобритания. Гарантия — 12 месяцев.
Как и любое механическое оборудование, помпа Mini Orange требует регулярного технического обслуживания. Производитель Aspen Pumps прямо указывает в руководстве по эксплуатации: каждые шесть месяцев необходимо разобрать резервуар, произвести тщательную очистку фильтра, поплавкового реле и резервуара, затем собрать агрегат. Процедуру рекомендуется проводить весной и осенью с использованием антибактериального раствора.
Наша компания «МонтажМастер» выполняет обслуживание, ремонт и замену дренажных помп Aspen Mini Orange N20453 в Москве и Московской области.

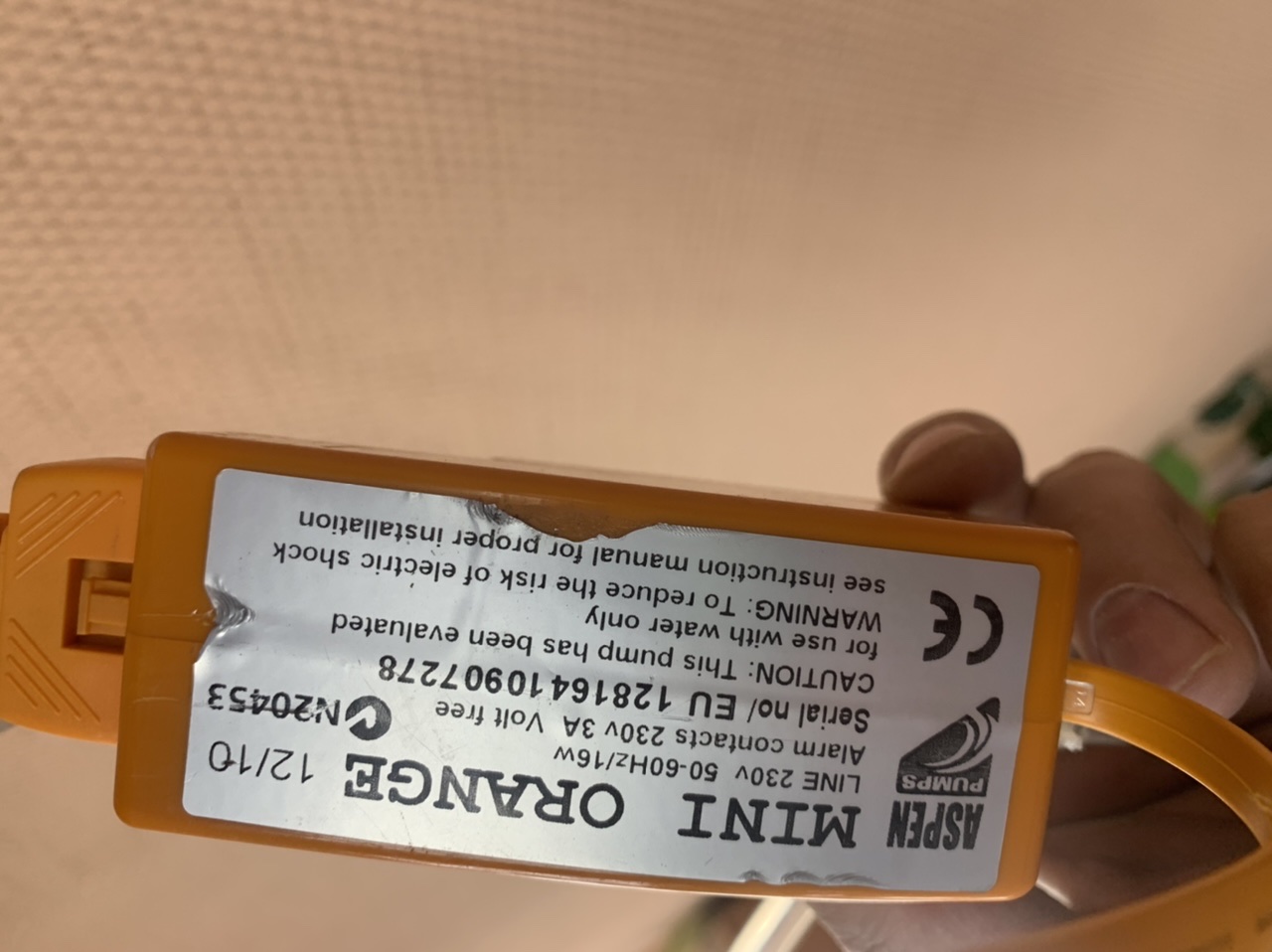

Технические характеристики Aspen Mini Orange N20453
| Параметр | Значение |
|---|---|
| Бренд | Aspen Pumps |
| Модель | Mini Orange (N20453 / FP2212) |
| Артикул | AO Mini Lift Pump |
| Тип | Проточная (flow-through) |
| Производительность | 12 л/ч (при нулевой высоте подъёма) |
| Максимальная высота подъёма | 10 м |
| Рекомендуемая высота подъёма | 8 м |
| Высота всасывания | до 2 м |
| Уровень шума | 21 дБ(А) на расстоянии 1 м |
| Мощность кондиционера (до) | 16 кВт / 54 000 BTU/ч |
| Питание | 230 В, 50–60 Гц, 0,1 А |
| Потребляемая мощность | 20 Вт |
| Класс изоляции | II |
| Степень защиты | IPX1 |
| Максимальная температура воды | 40 °C |
| Выходной диаметр трубки | 6 мм (внутренний) |
| Датчик уровня | Полупроводниковый, на основе эффекта Холла |
| Антисифонное устройство | в комплекте |
| Защита от перегрева | есть |
| Полная герметизация | есть |
| Самовсасывание | есть |
| Габариты насоса | 116×39×51 мм |
| Вес насоса | 0,23 кг |
| Предохранитель | 3,0 А (НЗ) |
| Сухие контакты | 1 НО + 1 НЗ, 8 А (активная нагрузка), 5 А (индуктивная) |
| Производство | Великобритания |
| Гарантия | 12 месяцев |

Комплектация
В комплект поставки Mini Orange N20453 входят:
- Насос Mini Orange
- Съёмный кабель электропитания 1,5 м

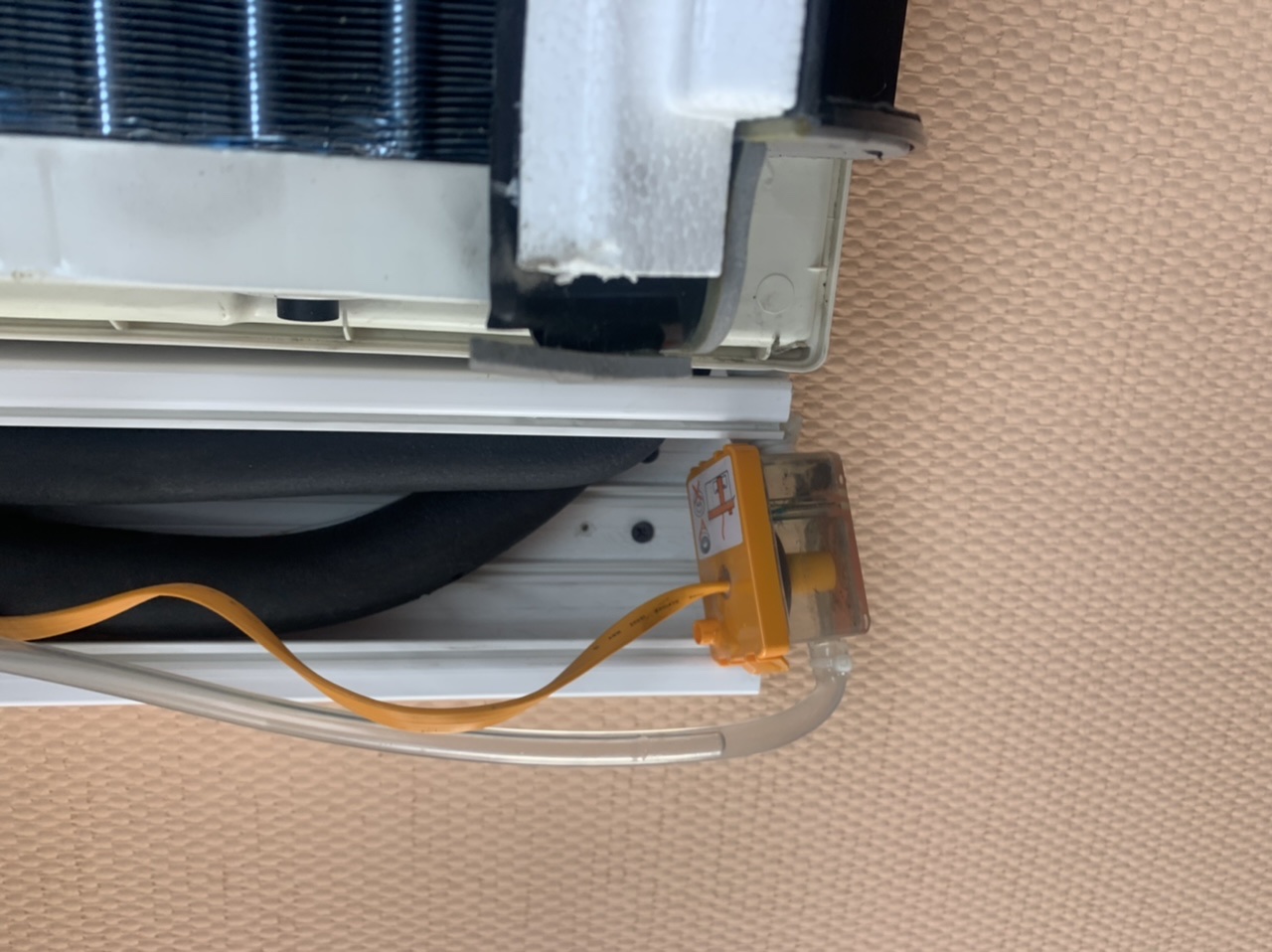

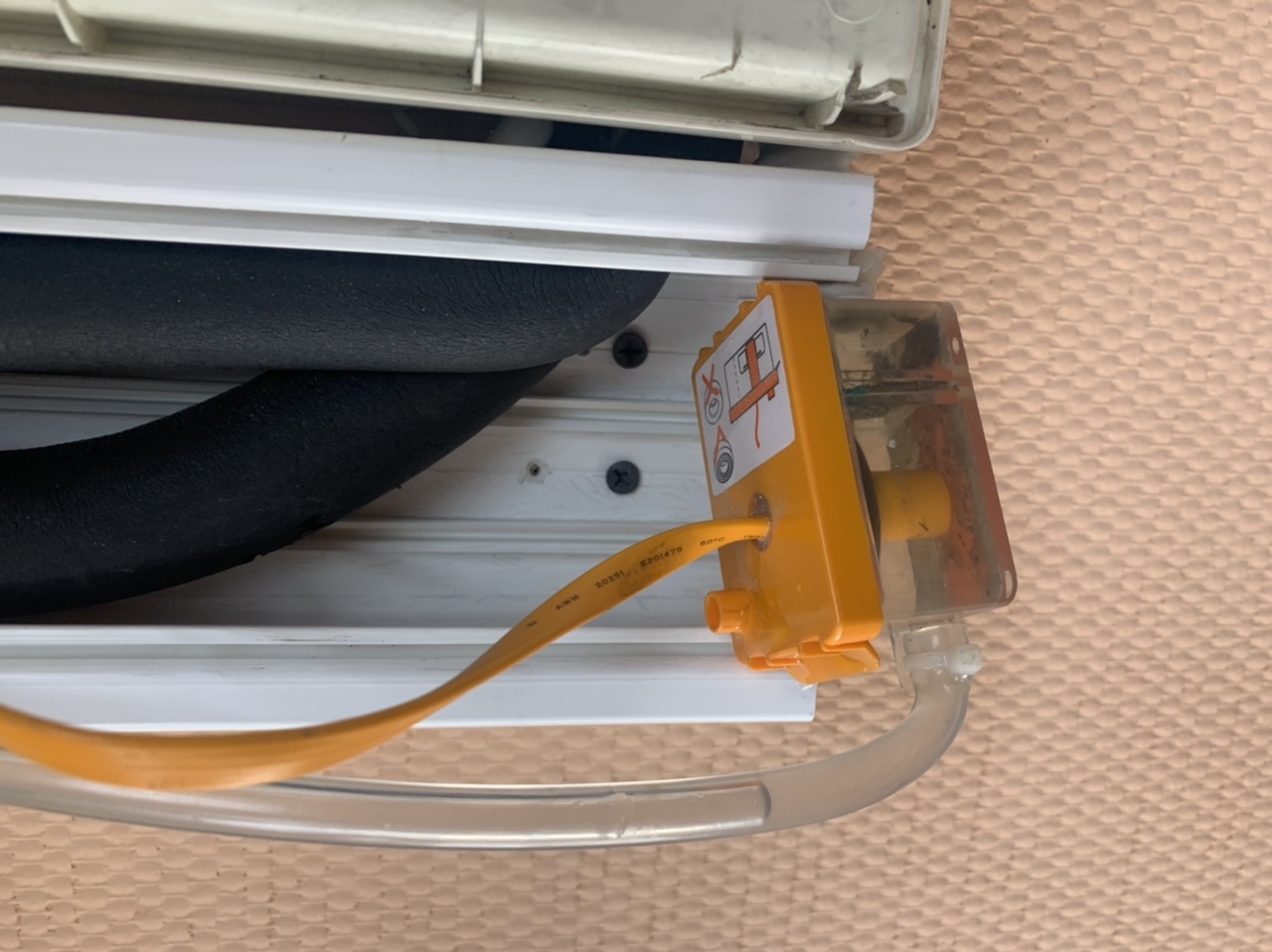

- Резервуар (40×75×40 мм) в сборе с крышкой и кабелем датчика 1,5 м
- Погружной резервуар 40×75×40 мм
- Антисифонное устройство
- Поплавок и фильтр
- Трубка 1,5 м, внутренний диаметр 6 мм
- Оранжевая входная трубка 220 мм, внутренний диаметр 14 мм
- Виниловая трубка для забора воздуха 150 мм, внутренний диаметр 6 мм
- Резиновый соединитель 40 мм
- Переходник 6 мм на 4 мм
- Комплект соединителя трубы отвода
- 6-штырьковый разъём
- Антивибрационный кронштейн
- Самоклеящийся материал 20×50 мм (2 шт.)
- Инструкция по установке

Где устанавливается Mini Orange N20453
Помпа применяется в следующих типах кондиционеров:

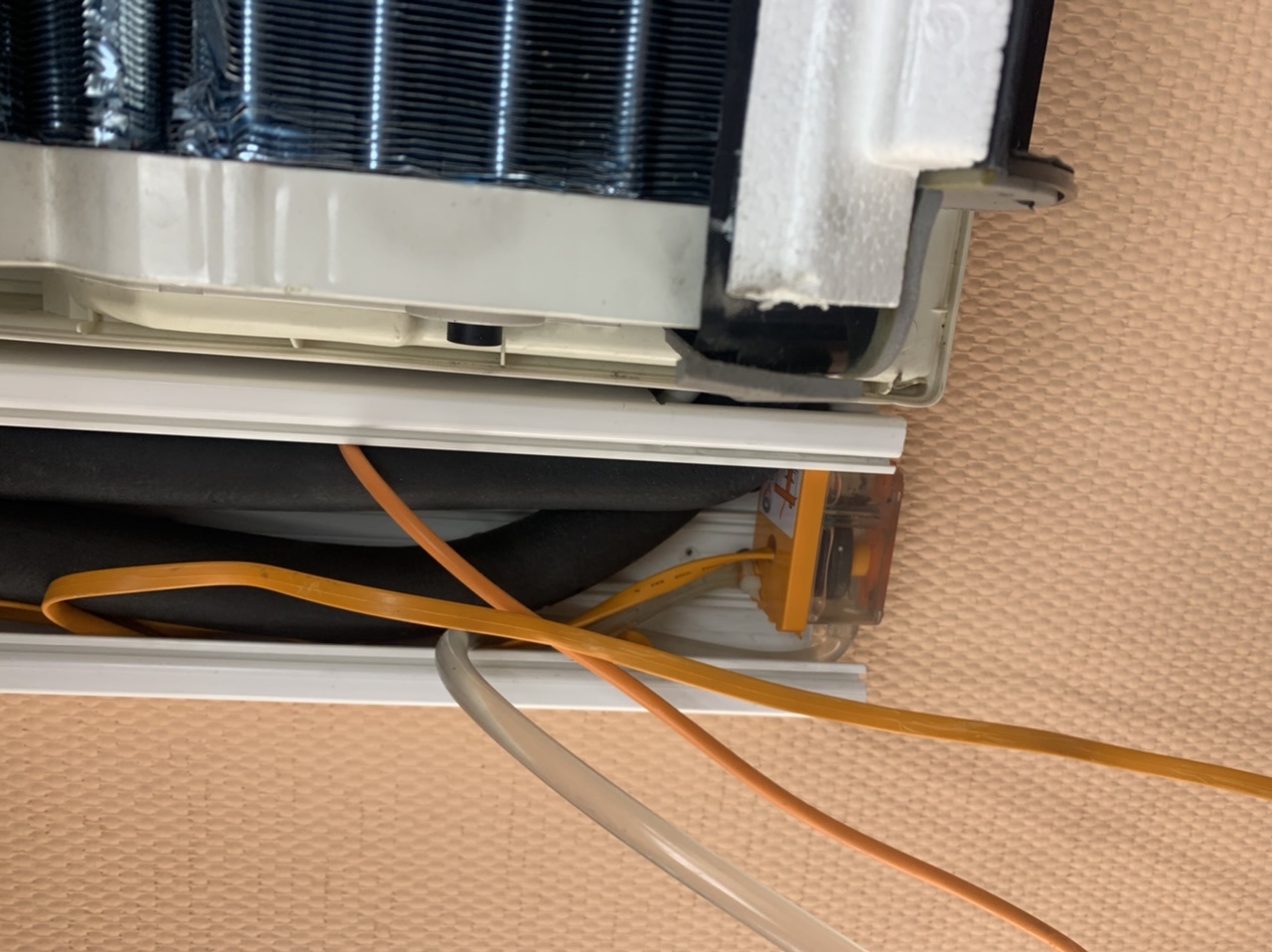

- Настенные сплит-системы — насос устанавливается внутри корпуса внутреннего блока, резервуар подключается к дренажному поддону или сливному патрубку. Конденсат подаётся на высоту до 8 м.
- Канальные внутренние блоки — помпа размещается над фальш-потолком, резервуар — в дренажном поддоне блока. Подходит для блоков мощностью до 16 кВт.
- Кассетные внутренние блоки — насос крепится за потолочным пространством рядом с блоком.
- Напольно-потолочные блоки — помпа устанавливается в корпусе или рядом с блоком.
- Системы со скрытой прокладкой дренажа — когда самотёчный отвод конденсата невозможен из-за отсутствия уклона или большой длины трассы.


Когда нужно обслуживание
Производитель рекомендует обслуживать помпу каждые 6 месяцев — весной и осенью. Признаки, при которых обслуживание нужно вызвать немедленно:
- помпа работает постоянно, не выключается — на дне резервуара скопился ил, поплавок не опускается на дно, датчик не фиксирует нижний уровень;
- помпа останавливается и запускается, издаёт громкий шум — сифонный эффект, вода возвращается обратно в помпу;
- помпа работает, но не качает воду — утечка воздуха в трубке между резервуаром и насосом, засорение резервуара или впускной трубки осадком;
- помпа не включается — проверка напряжения, предохранителя, подключений, срабатывание тепловой защиты;
- вода капает из внутреннего блока — засорение резервуара помпы, нарушение герметичности соединений;
- неприятный запах от кондиционера — бактерии и плесень в резервуаре и на фильтре помпы;
- повышенный шум или вибрация — загрязнение, износ, нарушение крепления.


Что входит в обслуживание
1. Отключение помпы от электросети
Перед любыми работами помпа обесточивается — это обязательное требование безопасности, указанное в руководстве производителя.

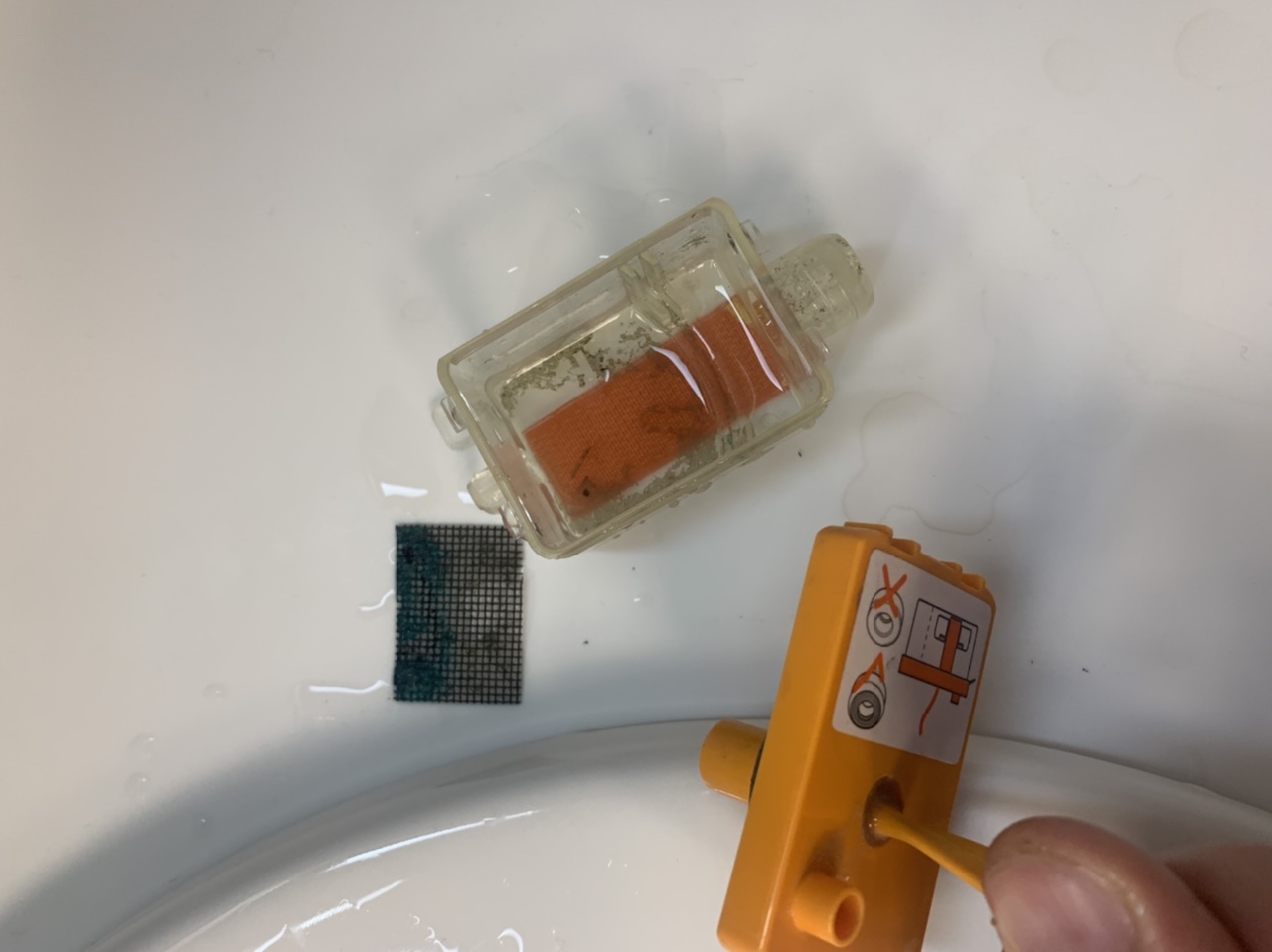

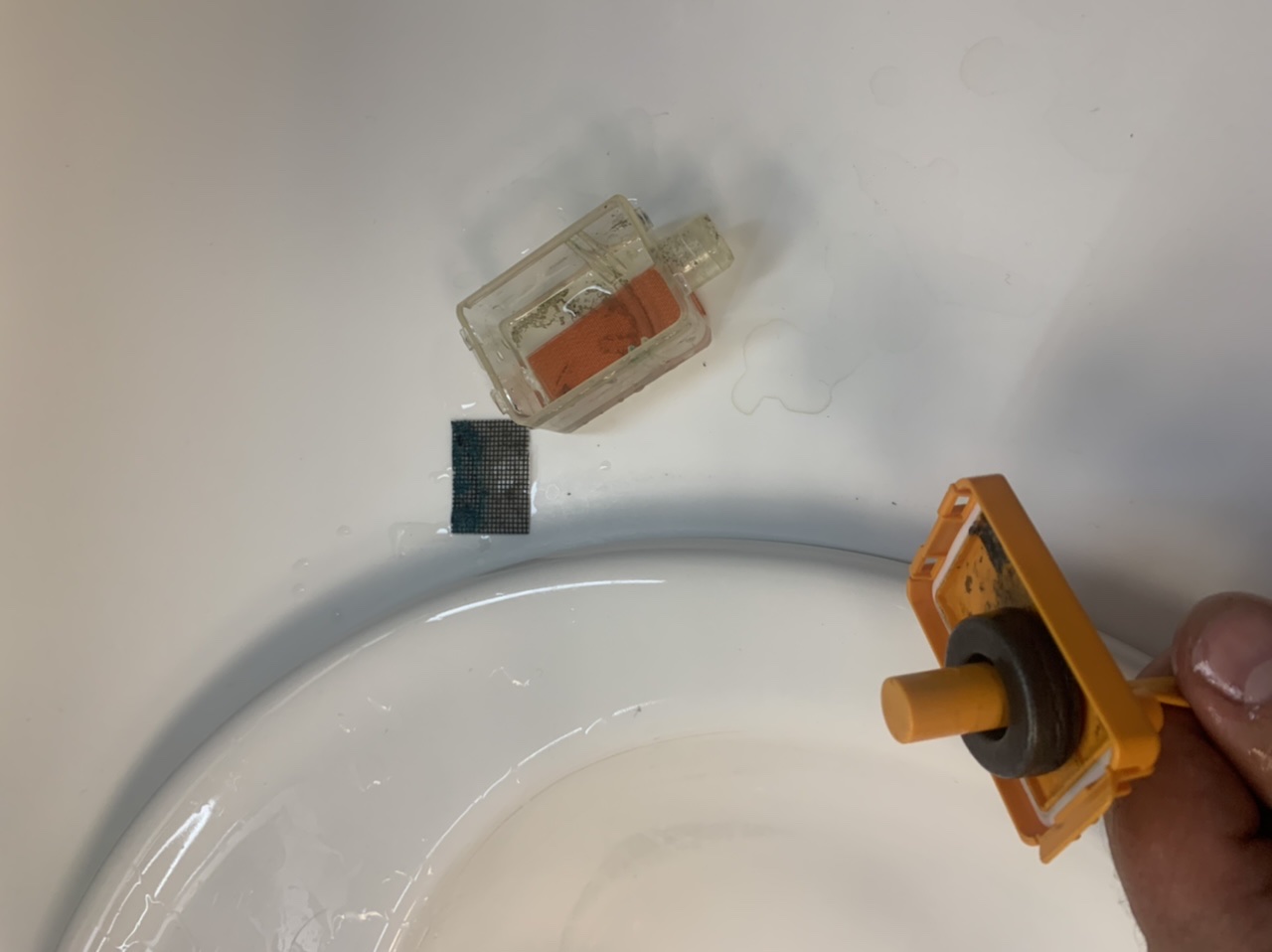

2. Демонтаж и чистка резервуара
Резервуар снимается с крепления, разбирается. Из резервуара удаляются:
- Ил и осадок — скапливается на дне, препятствует опусканию поплавка. Удаляется промывкой антибактериальным раствором.
- Бактериальная слизь — образуется в тёплой влажной среде внутри резервуара. Уничтожается специальным бактерицидным средством.
- Минеральные отложения — накапливаются при работе с жёсткой водой. Удаляются кислотным раствором слабой концентрации.
3. Чистка фильтра
Фильтр на входе в резервуар задерживает частицы пыли, ворсинки, волокна. При загрязнении фильтр промывается тёплой водой с антибактериальным средством. При значительном износе — заменяется. Производитель выпускает дополнительные встроенные фильтры для замены.
4. Чистка поплавкового реле
Поплавок с магнитом — ключевой элемент датчика уровня. Магнит внутри поплавка при поднятии воды замыкает геркон в сенсорной колонке — запускается насос. При опускании поплавка на дно — насос останавливается. При обслуживании:
- Поплавок промывается и очищается от налёта.
- Проверяется свободный ход поплавка в колонке датчика.
- Проверяется правильность установки — магнит внутри поплавка должен быть направлен вверх. Это обязательное требование производителя, указанное в руководстве.
- Проверяется надёжность крепления крышки резервуара — крышка должна быть плотно установлена, поплавок — расположен вокруг сенсорной колонки внутри резервуара.
5. Чистка насосного агрегата
Корпус насоса протирается, проверяется на отсутствие повреждений. Внутренние каналы промываются антибактериальным раствором через впускную и выпускную трубки.
6. Антибактериальная обработка

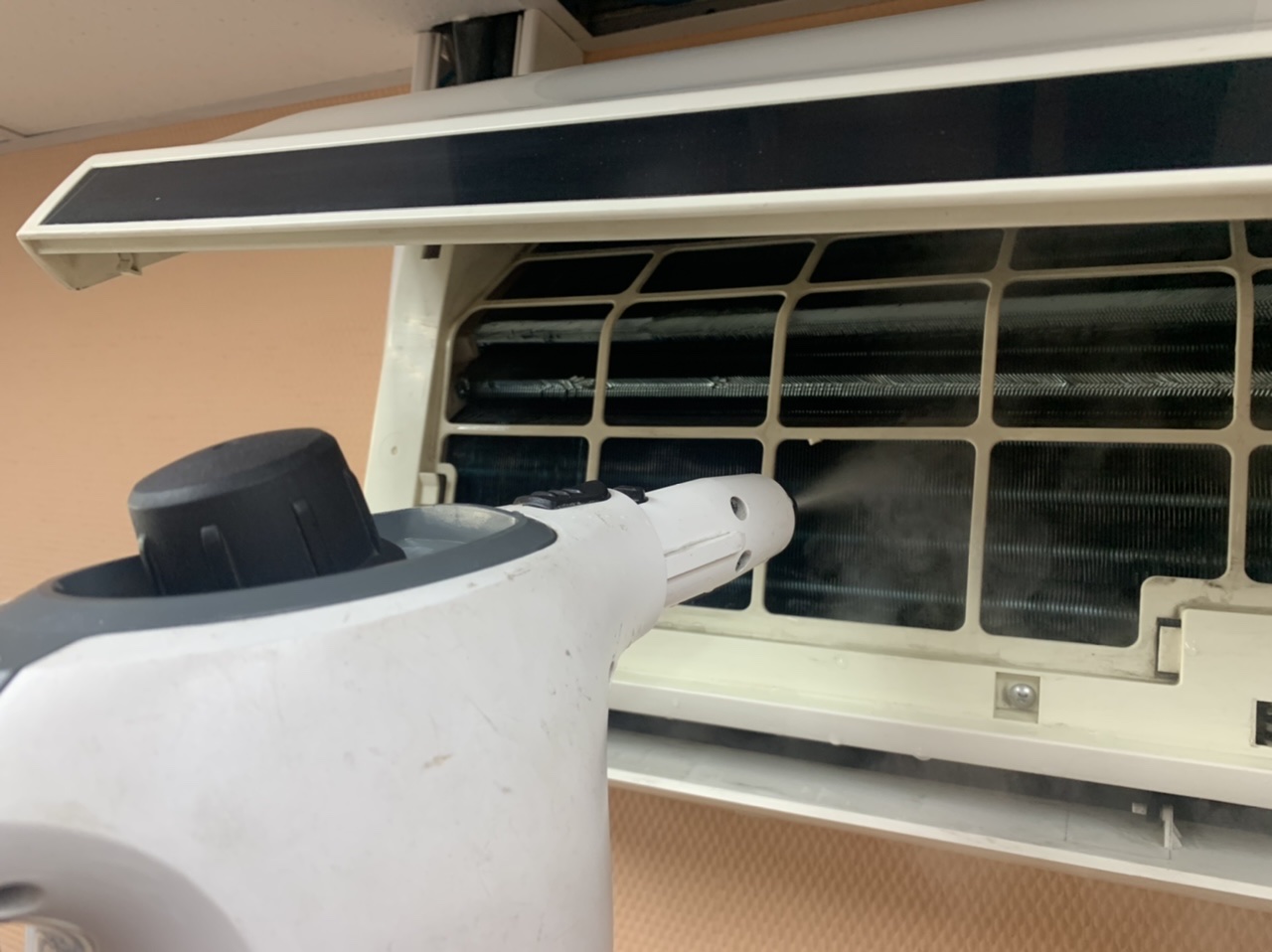

Все компоненты — резервуар, фильтр, поплавок, трубки — обрабатываются антибактериальным раствором, рекомендованным производителем. Это уничтожает бактерии, плесень и грибки, предотвращает образование слизи и неприятного запаха.
7. Проверка трубок
- Впускная трубка (оранжевая, 14 мм) — проверяется на герметичность соединения с дренажным патрубком внутреннего блока. Утечка воздуха приводит к срыву работы насоса.
- Выпускная трубка (6 мм) — проверяется на отсутствие перегибов, засоров, трещин. При необходимости трубка заменяется.
- Трубка забора воздуха (6 мм, 150 мм) — проверяется проходимость.
- Все соединения фиксируются кабельными стяжками для герметичного уплотнения.
8. Проверка антисифонного устройства
Антисифонное устройство предотвращает обратный ток воды в насос. При обслуживании проверяется:
- Целостность устройства.
- Отсутствие засоров.
- Правильность установки — наивысшая точка дренажной трассы должна быть оборудована антисифоном.
9. Проверка электроподключений
- Съёмный кабель электропитания — целостность, надёжность разъёма.
- Кабель датчика — надёжность подключения штекера к гнезду на корпусе насоса, сухость клемм.
- Предохранитель 1 А (inline fuse) — целостность.
- Сигнальные контакты (1 НО + 1 НЗ) — подключение к системе кондиционера для аварийного отключения при переполнении.
10. Проверка работы после обслуживания
- Резервуар собирается, устанавливается горизонтально.
- В дренажный поддон наливается вода — помпа должна включиться при достижении уровня срабатывания датчика.
- Проверяется отвод конденсата по выпускной трубке.
- Помпа должна выключиться при опускании поплавка на дно резервуара.
- Проверяется отсутствие утечек на впускной и выпускной сторонах.
- Проверяется уровень шума и вибрации — при правильной установке шум не должен превышать 21 дБ(А).



Устранение неисправностей Mini Orange N20453
Производитель описывает типичные неисправности и способы их устранения:
Помпа работает постоянно, не выключается
| Причина | Решение |
|---|---|
| Поплавок отсутствует на колонке датчика | Установить поплавок в сенсорную колонку |
| Магнит внутри поплавка направлен вниз | Перевернуть поплавок магнитом вверх |
| Крышка резервуара закреплена неплотно | Зафиксировать крышку, убедиться что поплавок вокруг сенсорной колонки |
| Штекер кабеля датчика вставлен неплотно, клеммы влажные | Просушить клеммы, плотно вставить штекер |
| Ил на дне резервуара мешает поплавку опуститься | Очистить резервуар антибактериальным раствором |
| Конденсата образуется больше, чем может отвести помпа | Заменить на помпу большей производительности |


Помпа останавливается и запускается, громкий шум
| Причина | Решение |
|---|---|
| Вода возвращается в насос (сифонный эффект) | Установить антисифонное устройство на наивысшей точке трассы |
Помпа работает, но не качает воду
| Причина | Решение |
|---|---|
| Утечка воздуха в трубке между резервуаром и насосом | Затянуть соединения кабельными стяжками, обеспечить герметичность |
| Засорение резервуара или впускной трубки осадком | Очистить резервуар и трубку, промыть антибактериальным раствором |
Помпа не работает
| Причина | Решение |
|---|---|
| Нет напряжения | Проверить напряжение сети |
| Перегорел предохранитель 1 А | Заменить предохранитель |
| Неправильное подключение | Проверить схему подключения |
| Недостаточная мощность помпы | Проверить соответствие помпы и кондиционера |
| Сработала тепловая защита | Дать помпе остыть, защита сбросится автоматически |

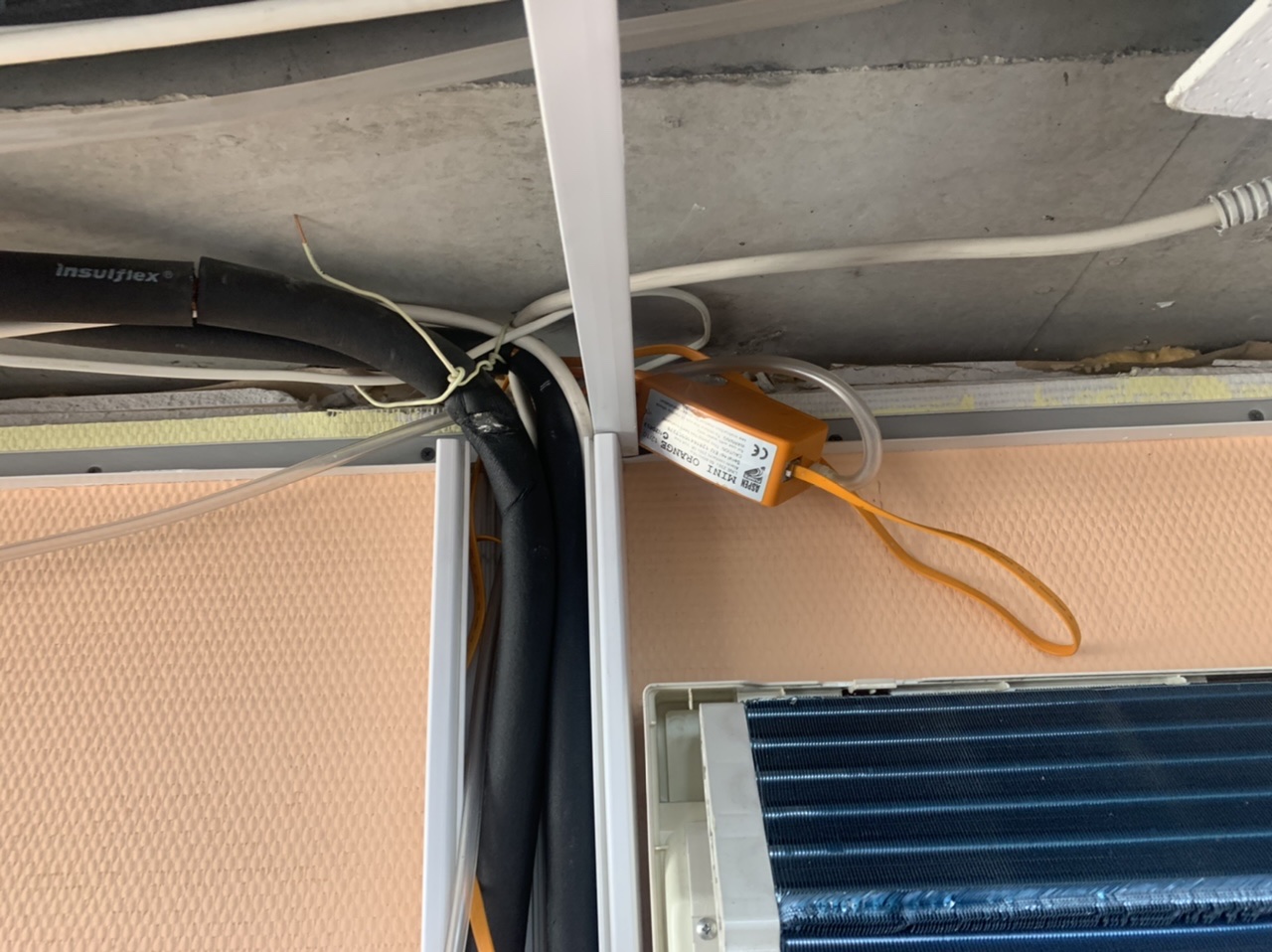

Замена дренажной помпы Mini Orange N20453
При выходе помпы из строя и невозможности ремонта выполняется замена. Стоимость новой помпы Aspen Mini Orange N20453 в Москве в 2026 году — от 13 500 до 22 000 ₽ в зависимости от поставщика.
Замена включает:
- Демонтаж старой помпы и резервуара.
- Демонтаж старых трубок и кабелей.
- Установка нового насоса Mini Orange.
- Установка нового резервуара с датчиком уровня.
- Подключение впускной и выпускной трубок.
- Подключение кабеля электропитания и кабеля датчика.
- Установка антисифонного устройства.
- Подключение сигнальных контактов к системе кондиционера.
- Проверка работы.


Стоимость обслуживания, ремонта и замены
Цены по московскому рынку на сентябрь 2026 года:
| Услуга | Стоимость |
|---|---|
| Выезд мастера и диагностика помпы | бесплатно при обслуживании / 2 000 ₽ отдельно |
| Комплексное обслуживание помпы Mini Orange | от 2 500 ₽ |
| Чистка резервуара, фильтра и поплавка с антибактериальной обработкой | от 2 500 ₽ |
| Замена фильтра помпы | от 1 500 ₽ + запчасти |
| Замена впускной/выпускной трубки | от 1 500 ₽ + запчасти |
| Ремонт помпы (замена кабеля, разъёма, предохранителя) | от 2 500 ₽ + запчасти |
| Замена дренажной помпы Mini Orange (работа) | от 4 500 ₽ |
| Демонтаж старой помпы | от 1 500 ₽ |

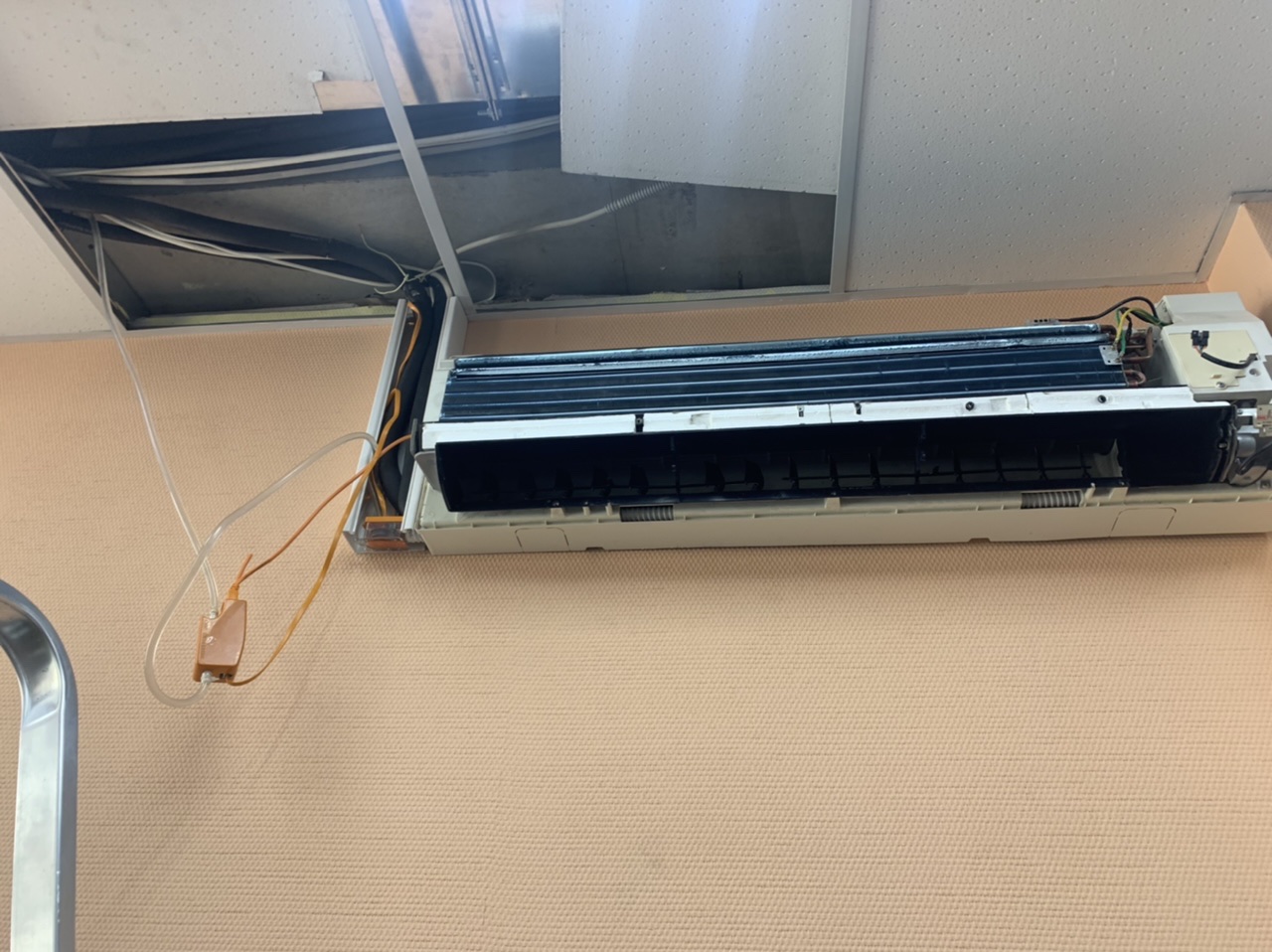

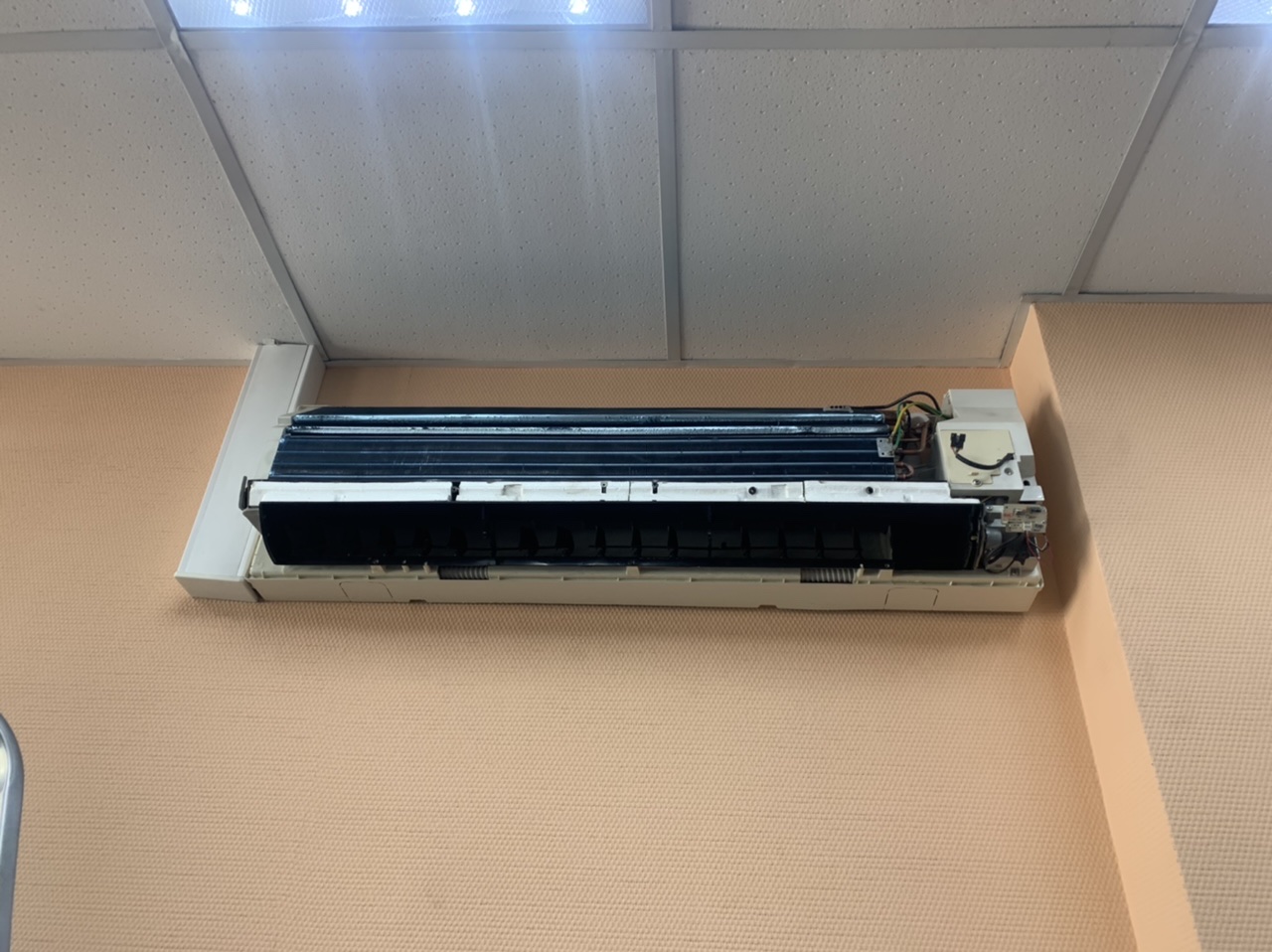

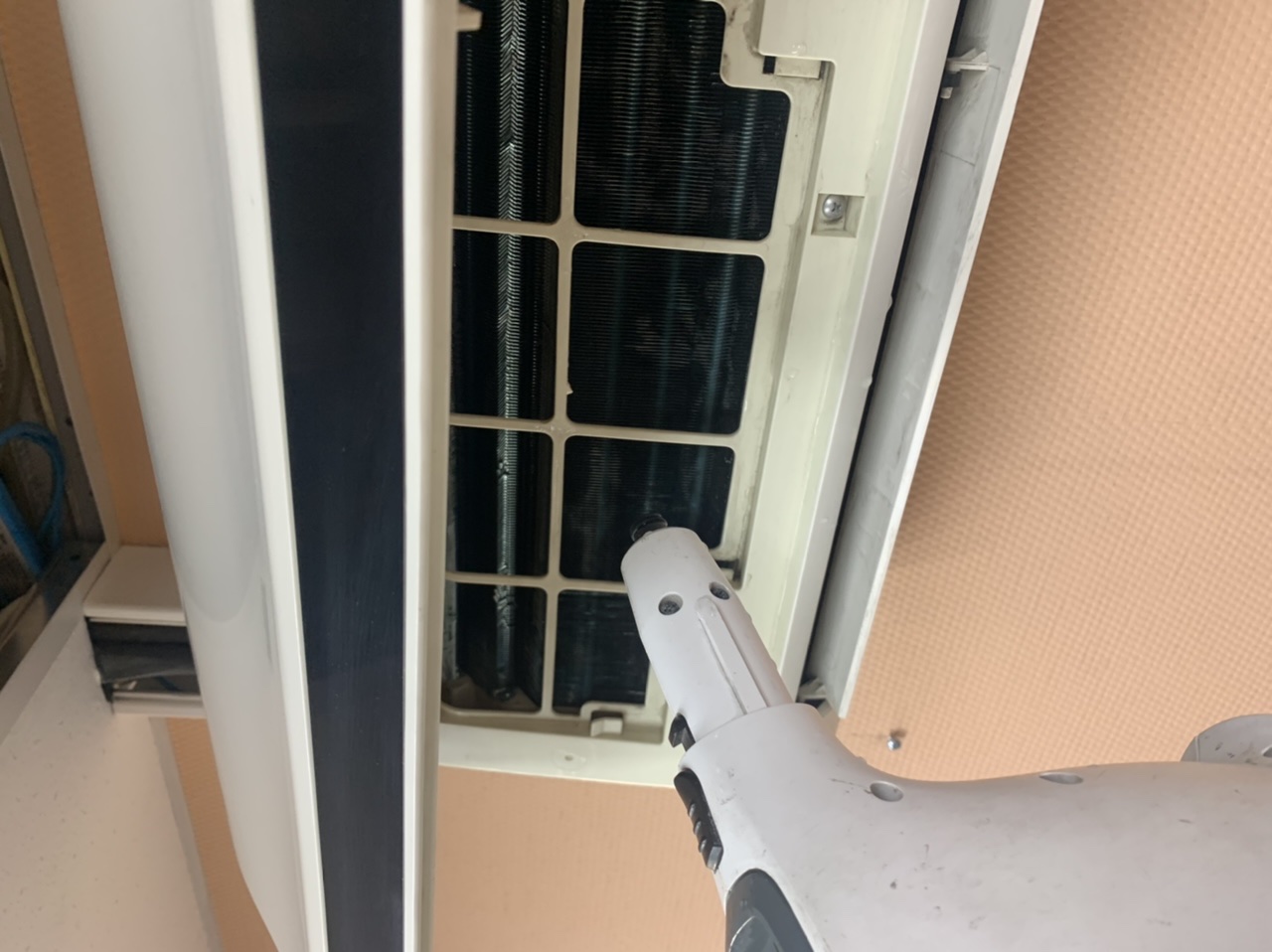

| Демонтаж корпуса внутреннего блока для доступа к помпе | от 1 500 ₽ |
| Новая помпа Aspen Mini Orange N20453 (комплект) | от 13 500 ₽ |
| Комплекс: замена помпы с новой помпой | от 18 000 ₽ |
| Установка помпы Mini Orange при монтаже кондиционера | от 3 500 ₽ + помпа |
| Настройка антисифонного устройства | от 1 500 ₽ |
| Подключение сигнальных контактов к системе кондиционера | от 2 000 ₽ |
| Высотные работы (промышленный альпинист) | по договорённости |

Как часто нужно обслуживание
| Условия эксплуатации | Частота |
|---|---|
| Квартира, жилой район, умеренная запылённость | 2 раза в год (весна + осень) |
| Кухня или прокуренное помещение | 2 раза в год + по необходимости |
| Оживлённая дорога, стройка рядом | 2 раза в год + по необходимости |
| Офис, магазин, круглосуточная работа | 2–3 раза в год |
| После простоя более 3 месяцев | Перед запуском |
Производитель Aspen Pumps прямо указывает: обслуживание должно проводиться каждые 6 месяцев — весной и осенью. Игнорирование этого требования приводит к образованию ила, засорению фильтра, нарушению работы поплавкового реле и выходу помпы из строя.
Почему обслуживание должны выполнять специалисты
Дренажная помпа Mini Orange N20453 — компактное, но технически сложное устройство с полупроводниковым датчиком уровня, герметичным насосом, поплавковым реле с магнитом и антисифонной защитой. Обслуживание требует:
- Разборки резервуара с правильной последующей сборкой — поплавок с магнитом вверх, крышка плотно закреплена, поплавок вокруг сенсорной колонки.
- Антибактериальной обработки с использованием совместимых растворов — бытовые средства могут повредить пластик и уплотнения.
- Проверки герметичности всех соединений — утечка воздуха в трубке между резервуаром и насосом приводит к срыву работы.
- Проверки электроподключений — влажные клеммы, неплотный штекер, перегоревший предохранитель — частые причины отказа.
- Проверки антисифонного устройства — без него вода возвращается в насос, помпа работает с перебоями и шумом.
- Проверки соответствия производительности помпы и количества конденсата — если помпа слишком мала, она будет работать постоянно и быстро выйдет из строя.
Самостоятельное обслуживание ограничивается наружной очисткой корпуса. Разборка резервуара, чистка поплавка и фильтра, антибактериальная обработка и проверка работы должны выполняться специалистом с опытом работы с дренажными помпами Aspen. Неправильная сборка — магнит поплавка вниз, неплотная крышка, смещение поплавка — приводит к тому, что помпа работает постоянно и не выключается, перегревается и выходит из строя.
