Канальные кондиционеры — один из самых сложных в обслуживании типов климатического оборудования. Внутренний блок полностью скрыт за подвесным потолком, воздух подаётся по сети воздуховодов в несколько помещений, а доступ к узлам ограничен ревизионными люками. Компания «МонтажМастер» выполняет обслуживание канальных сплит-систем Mitsubishi Electric в Москве и Московской области. В этой статье расскажем об обслуживании полупромышленной канальной системы на базе наружного блока PUHZ-ZRP100YKA и внутреннего блока PEAD-RP100JA(L)Q — модели серии Mr. Slim Deluxe Power Inverter мощностью 10 кВт.
Оборудование
На объекте установлена канальная сплит-система Mitsubishi Electric серии Mr. Slim:

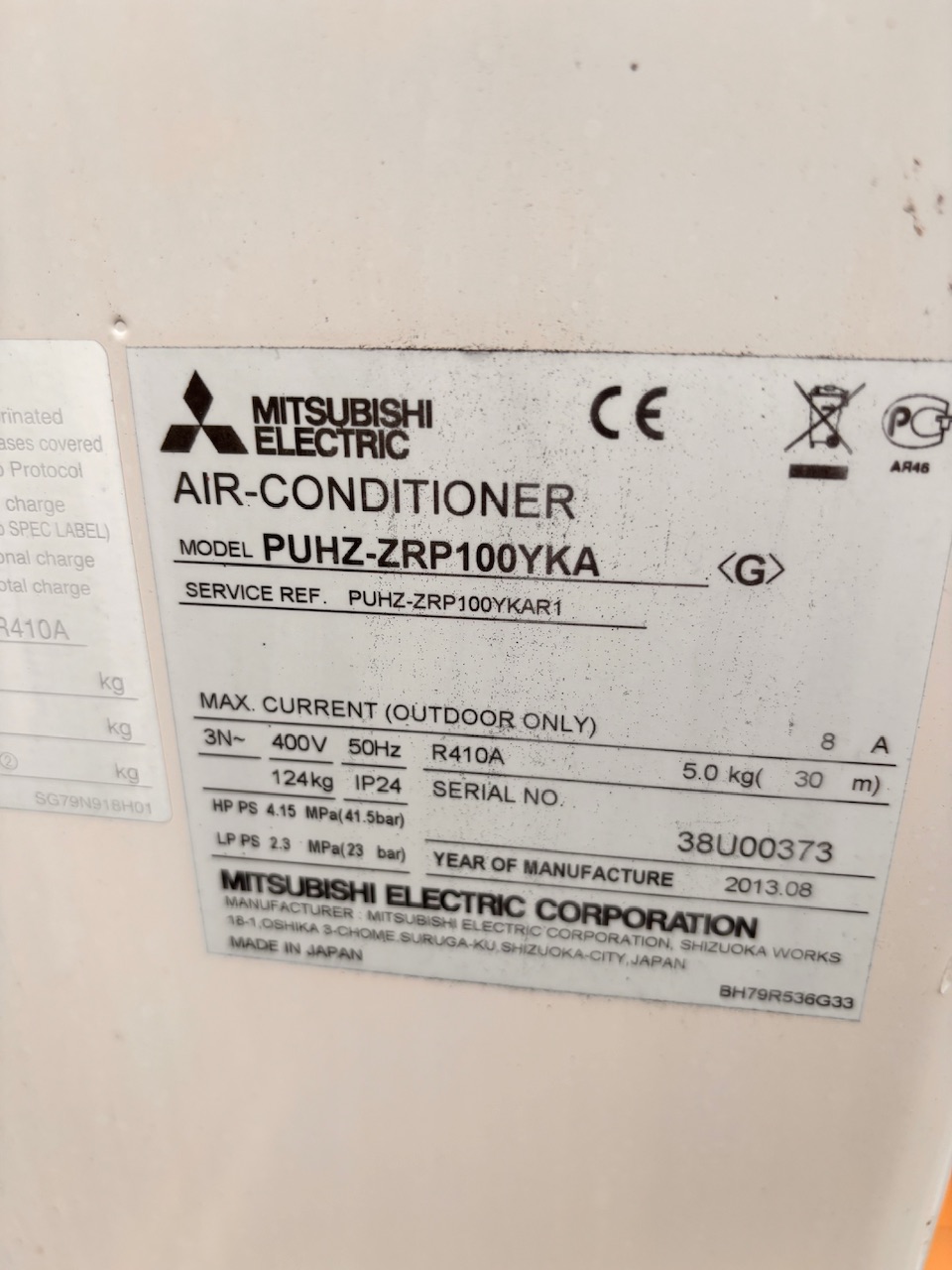

- Наружный блок PUHZ-ZRP100YKA — инверторный, серии Deluxe Power Inverter
- Внутренний блок PEAD-RP100JA(L)Q — канальный, высотой 250 мм, со встроенным дренажным насосом
Оборудование произведено в Великобритании, гарантия производителя — 3 года. Система обслуживает помещение площадью до 100 кв. м, воздух распределяется по двум помещениям через гибкие воздуховоды.
Характеристики
| Параметр | Наружный блок PUHZ-ZRP100YKA | Внутренний блок PEAD-RP100JA(L)Q |
|---|---|---|
| Мощность охлаждения | 10 кВт | — |
| Мощность обогрева | 11,2 кВт | — |
| Площадь помещения | до 100 кв. м | — |
| Хладагент | R410A | — |
| Заводская заправка | 5,0 кг | — |
| Электропитание | 380–415 В, 3 фазы, 50 Гц | 220–240 В, 1 фаза, 50 Гц |
| Расход воздуха | 6600 м³/ч (макс.) | 1440–2040 м³/ч |
| Уровень шума | 49 дБ(А) | 29–38 дБ(А) |
| Статическое давление | — | 35/50/70/100/150 Па |
| Вес | 124 кг | 41 кг |
| Габариты (ШхГхВ), мм | 1338×1050×370 | 1400×732×250 |
| Макс. длина магистрали | 75 м | — |
| Макс. перепад высот | 30 м | — |
| Диаметр труб (жидкость/газ) | 9,52 / 15,88 мм | 9,52 / 15,88 мм |
| Дренажный насос | — | встроенный (в модели JAQ) |
Внутренний блок PEAD-RP100JA(L)Q имеет компактный корпус высотой всего 250 мм — это позволяет устанавливать его за подвесным потолком с минимальным запотолочным пространством. Регулируемое статическое давление от 35 до 150 Па даёт возможность подключать воздуховоды разной длины и конфигурации. В модели JAQ предусмотрен встроенный дренажный насос с напором до 300 мм.
Особенности обслуживания канальных кондиционеров
Канальные системы сложнее в обслуживании, чем настенные или кассетные. Главная причина — ограниченный доступ к внутреннему блоку. Вот что отличает канальную каналку от других типов:

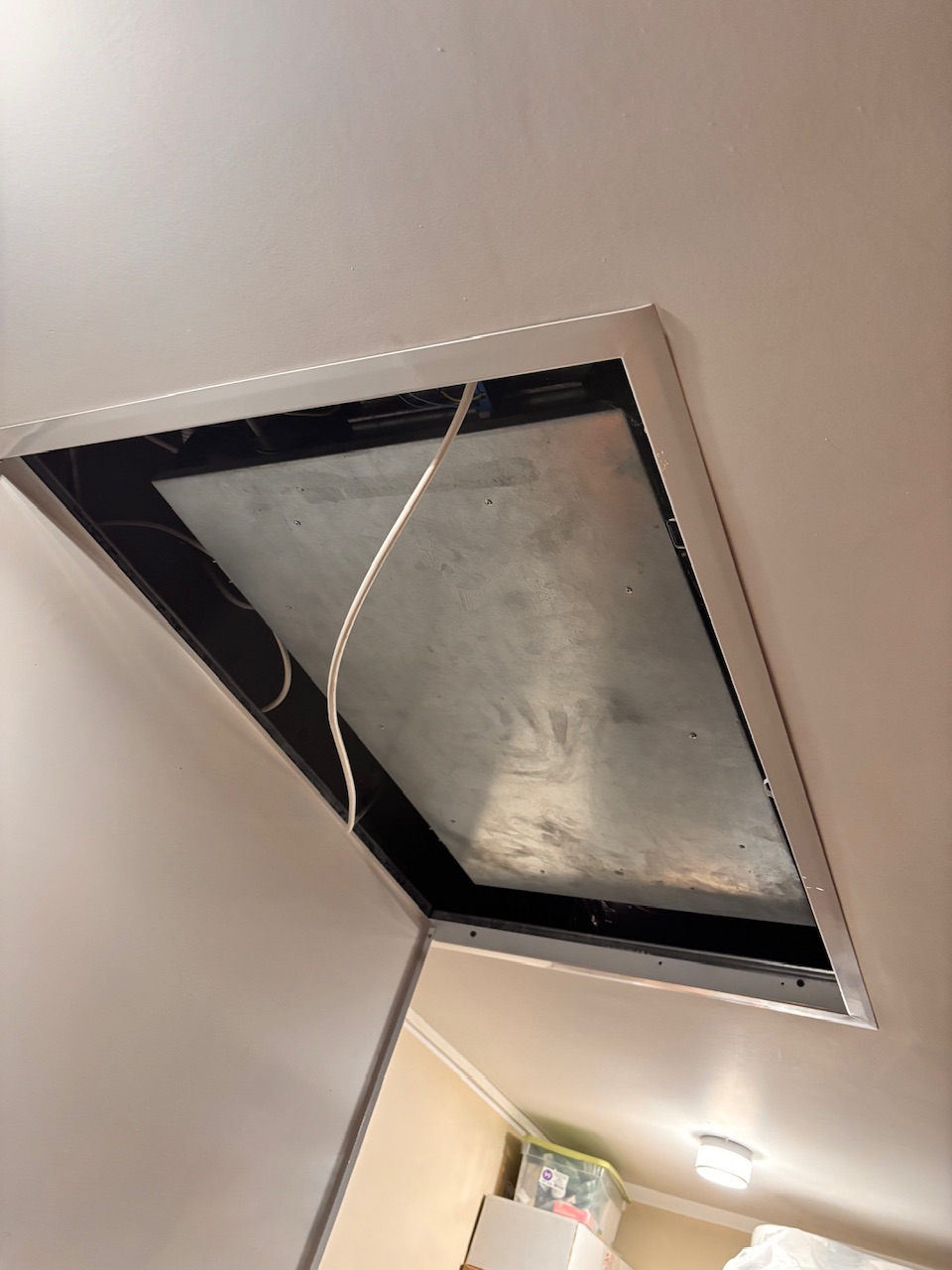

- Скрытый монтаж. Внутренний блок полностью скрыт за потолком. Доступ — только через ревизионный люк размером не менее 400×400 мм. Если люк мал или расположен неудачно, работа усложняется.
- Воздуховоды. Система воздуховодов накапливает пыль, жир и загрязнения на внутренних стенках. Периодически требуется чистка воздуховодов — это отдельная услуга, не входящая в базовое ТО.
- Дренажный насос. В модели PEAD-RP100JAQ встроенная помпа отводит конденсат принудительно. При засоре дренажа насос продолжает работать на сухую и перегорает — замена стоит дорого.
- Статическое давление. При загрязнении фильтров и теплообменника растёт сопротивление воздушного тракта. Статическое давление вентилятора падает, и воздух не доходит до дальних помещений.
- Трёхфазное питание. Наружный блок PUHZ-ZRP100YKA подключается к трёхфазной сети 380 В. При обслуживании обязательно проверяется перекос фаз и качество контактных соединений.
Что входит в обслуживание
Внутренний блок PEAD-RP100JA(L)Q

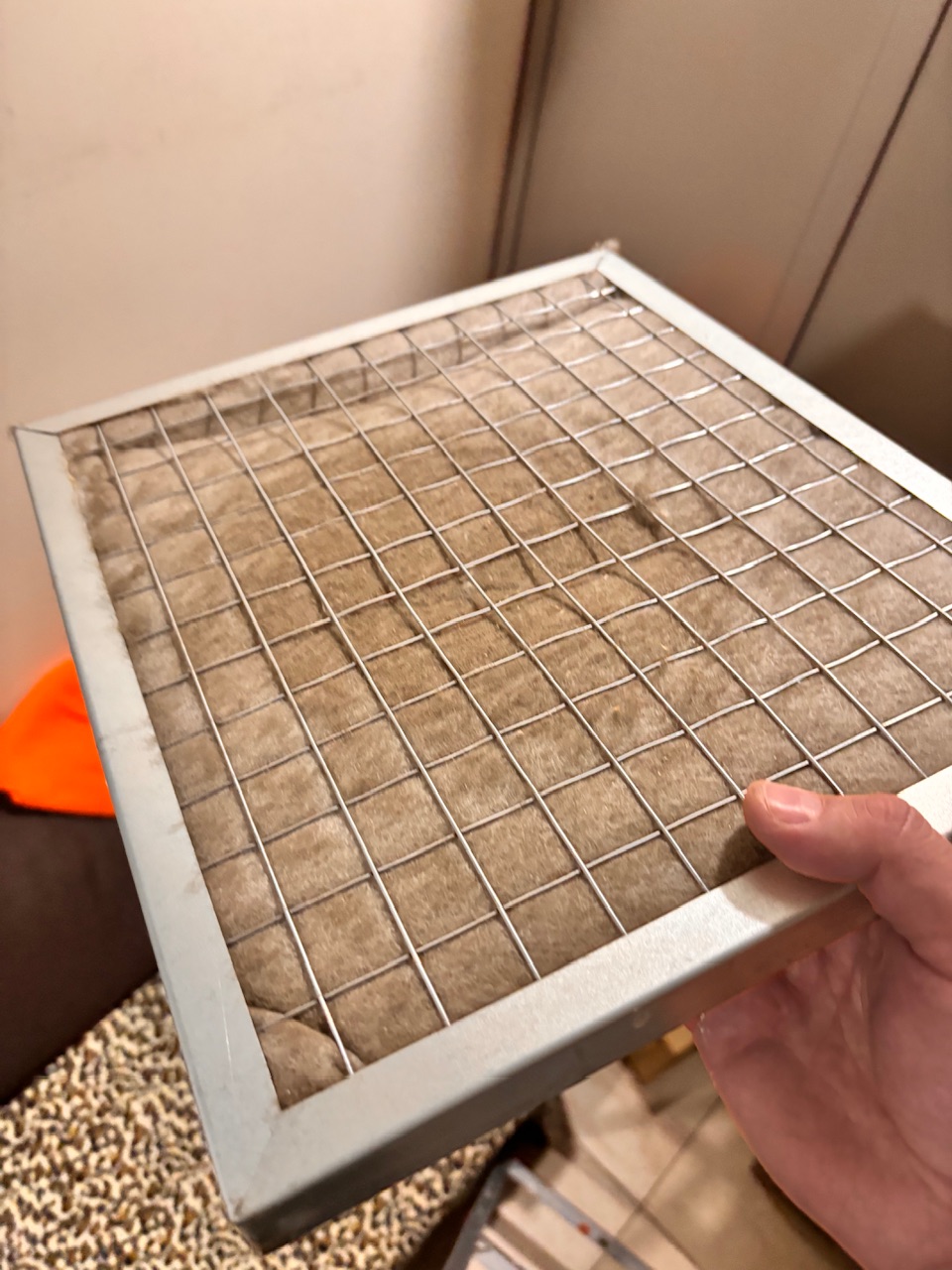

- Фильтры грубой очистки. Демонтаж, промывка, дезинфекция. При разрушении — замена.
- Теплообменник (испаритель). Химическая очистка ламелей от пыльно-жирового налёта. Для доступа к теплообменнику снимается боковая панель корпуса.
- Вентилятор (крыльчатка). Очистка от отложений, проверка балансировки и люфта подшипников.
- Дренажная система. Прочистка дренажного поддона, трубопровода и проверка встроенного дренажного насоса. Насос тестируется на производительность и напор. Если насос работает с перебоями — рекомендуется замена до его полного отказа.
- Привод заслонок. Проверка работы мотора заслонки и механизма изменения расхода воздуха (VAV-системы, если установлены).
- Электроника. Осмотр платы управления, проверка контактных соединений, тестирование датчиков температуры. У канальных блоков Mitsubishi Electric плата расположена в отдельном отсеке — доступ через боковую крышку.
- Пульт управления. Тестирование проводного пульта PAR-31MAA или PAC-YT52CRA во всех режимах: охлаждение, обогрев, вентиляция, осушение, ночной режим, таймер.
Наружный блок PUHZ-ZRP100YKA

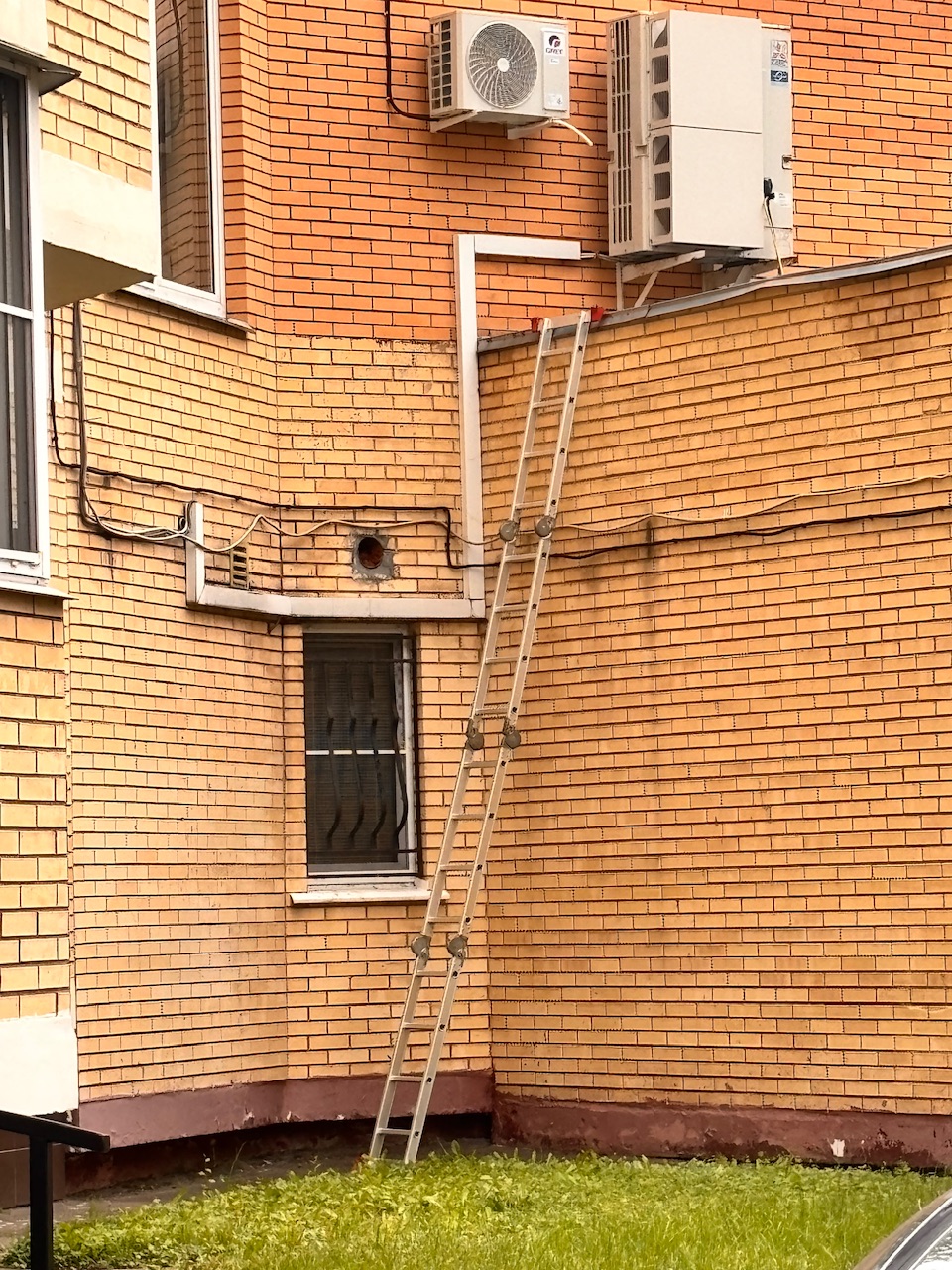

- Теплообменник (конденсатор). Мойка аппаратом высокого давления с применением специального очистителя. Радиатор наружного блока Mitsubishi Electric имеет антикоррозионное покрытие, но при сильном загрязнении требует тщательной промывки.
- Вентилятор. Очистка крыльчатки, проверка на люфт и вибрацию.

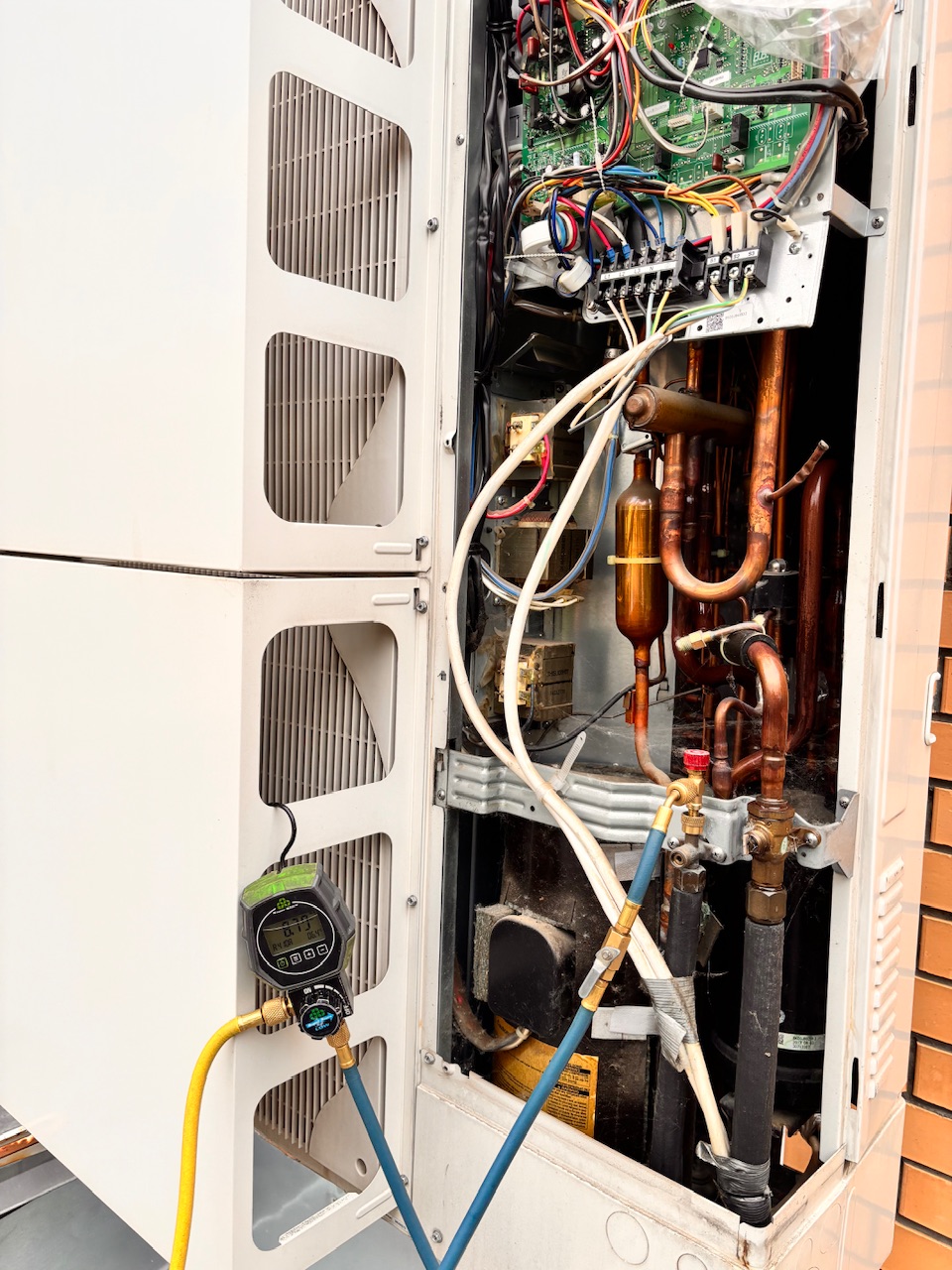

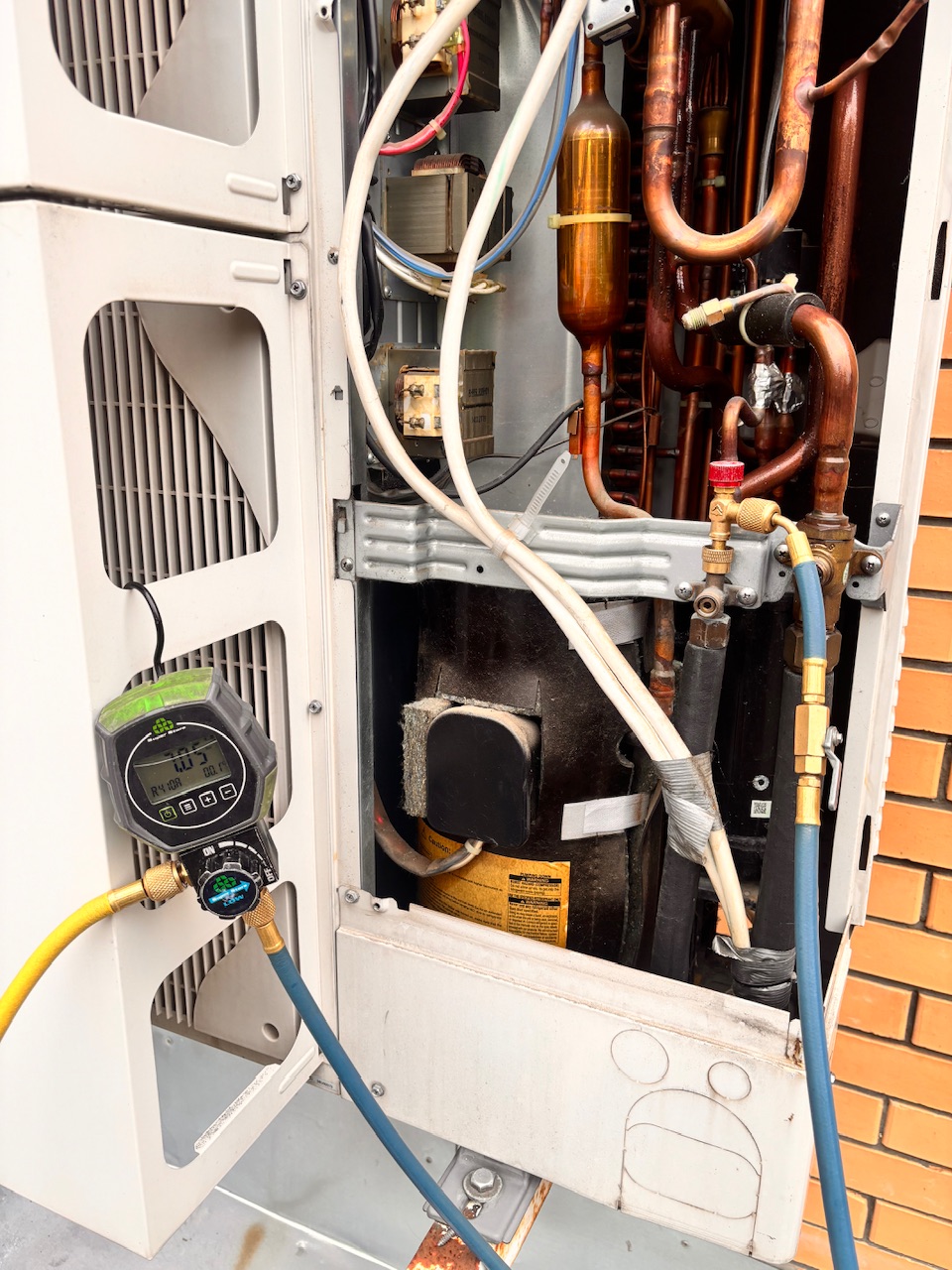

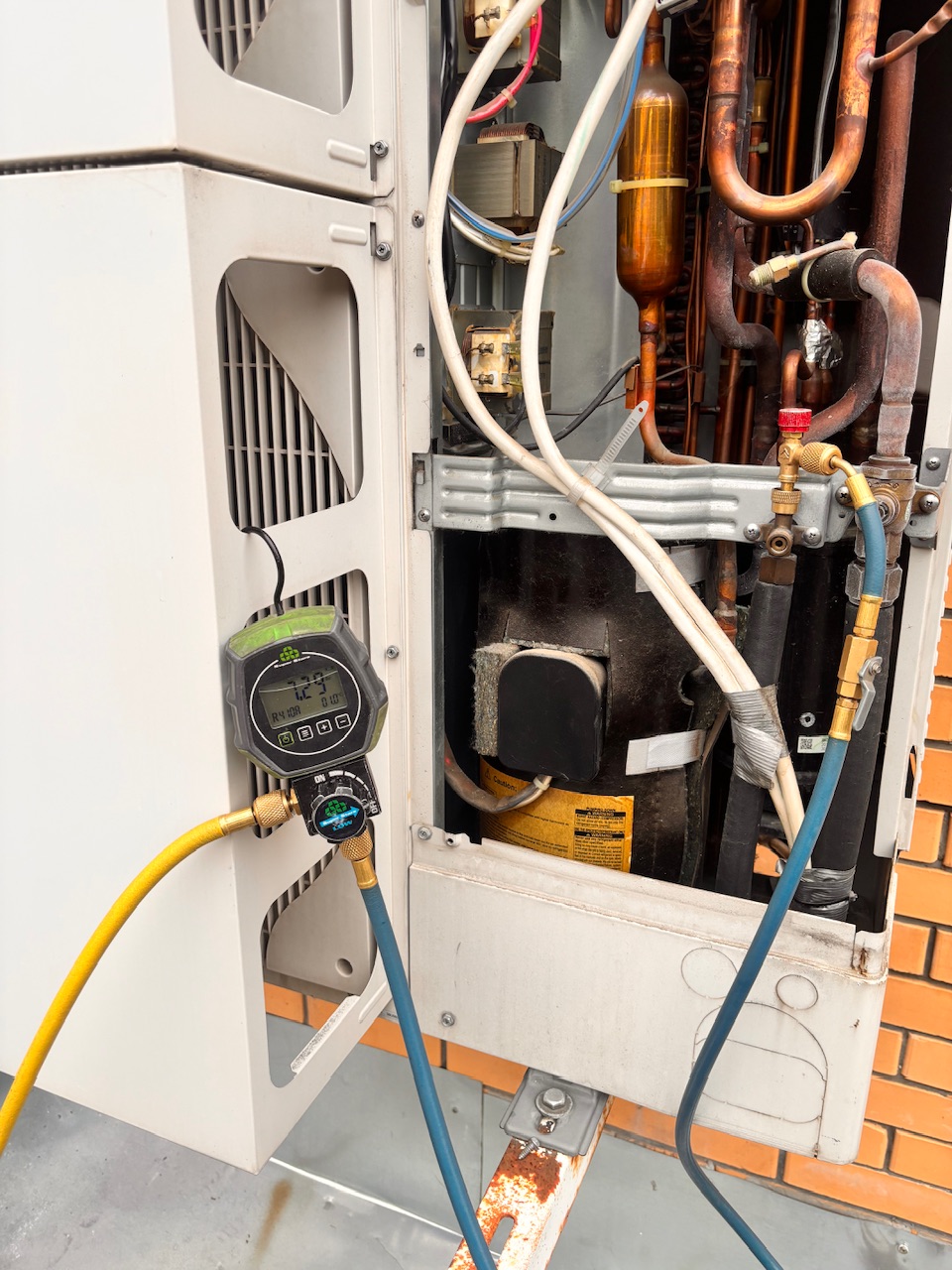

- Компрессор. Проверка рабочего давления фреона манометрической станцией. Контроль потребляемого тока и напряжения по фазам. Прослушивание на предмет посторонних шумов.
- Фреоновый контур. Проверка герметичности соединений течеискателем. Заводская заправка — 5 кг R410A. При длине магистрали свыше стандартной требуется дополнительная дозаправка.
- Четырёхходовой клапан. Проверка переключения между режимами охлаждения и обогрева.
- Электрика. Протяжка клеммных соединений, проверка состояния кабелей, измерение сопротивления изоляции. Контроль перекоса фаз по трёхфазному вводу.
- Крепления и виброизоляция. Осмотр кронштейнов, демпферов, анкерных болтов. При необходимости — подтяжка и антикоррозионная обработка.
Коды ошибок Mitsubishi Electric
Канальные системы Mitsubishi Electric оснащены системой самодиагностики. Коды выводятся на проводной пульт управления:
| Код | Описание |
|---|---|
| P1 | Ошибка датчика на входе |
| P2 | Ошибка датчика теплообменника TH5 |
| P4 | Переполнение дренажного поддона или обрыв поплавкового датчика |
| P5 | Ошибка дренажной помпы |
| P6 | Ошибка по обмерзанию или перегреву |
| P9 | Ошибка датчика теплообменника TH2 |
| PA | Принудительная остановка компрессора (переполнение дренажа) |
| E0, E3 | Нет связи с пультом управления |
| E1, E2 | Неисправна плата пульта управления |
| E9 | Нет связи между внутренним и наружным блоком |
| EE | Отсутствует межблочная связь |
| U1, UD | Высокое давление, защита от перегрева |
| U2 | Низкое давление нагнетания, недостаток хладагента |
| U3, U4 | Обрыв или короткое замыкание термодатчика наружного блока |
| U6 | Компрессор остановлен по токовой перегрузке |
| U8 | Двигатель вентилятора наружного блока остановлен |
| U9, UH | Повышенное или пониженное напряжение питания |
| UF | Компрессор остановлен из-за токовой перегрузки, заклинивание |
| FB | Ошибка платы управления внутреннего блока (EEPROM) |
Коды P4, P5 и PA связаны с дренажной системой — наиболее частая проблема канальных блоков со встроенной помпой. Если вовремя не прочистить дренаж, насос работает на сухую и перегорает.
Стоимость обслуживания
По прайс-листу компании «МонтажМастер»: vent-master.ru
Разовое обслуживание
| Услуга | Стоимость, руб. |
|---|---|
| Канальная сплит-система 8–12 кВт | 6 500 |
Годовое обслуживание по договору
| Регламент | Стоимость, руб. |
|---|---|
| Экономичный (1 раз в год) | 6 500 |
| Сезонный (2 раза в год) | 10 000 |
| Ежеквартальный (4 раза в год) | 25 000 |
| Ежемесячный (12 раз в год) | 45 000 |
Дополнительные услуги:
| Услуга | Стоимость, руб. |
|---|---|
| Чистка канального кондиционера | от 800 |
| Дозаправка фреоном R410A | 800 ₽ за 100 г |
| Замена дренажного насоса | по прайсу + работа |
| Чистка воздуховодов | отдельная смета |
Для канальных систем мощностью 10 кВт рекомендуем сезонный регламент — 2 раза в год: перед летним сезоном охлаждения и перед зимним сезоном обогрева. При круглогодичной эксплуатации (офисы, серверные, производства) — ежеквартально. vent-master.ru
Что можно сделать самостоятельно
Владелец может самостоятельно контролировать состояние фильтров грубой очистки через смотровой люк — если фильтр визуально забит пылью, пора вызывать мастера. Также рекомендуется периодически проверять отсутствие протечек конденсата на потолке под внутренним блоком — даже небольшие пятна говорят о проблемах с дренажной системой.
Полное обслуживание — чистка теплообменника, проверка давления фреона, диагностика компрессора и электроники, обслуживание дренажного насоса — требует профессионального инструмента и квалификации. Канальные блоки Mitsubishi Electric имеют сложную автоматику и систему датчиков, некомпетентное вмешательство может привести к повреждению платы управления или компрессора.
