Обслуживание кассетного фанкойла Carrier 42GWC008 — Ореховый бульвар, 22А
Ореховый бульвар, 22А — торгово-развлекательный центр «Облака», расположенный в районе Зябликово Южного административного округа Москвы. ТРЦ построен в 2007 году, общая площадь — 97 851 м², 3 этажа, более 100 магазинов, гипермаркет «Лента», кинотеатр «Синема Парк», фуд-корт, подземная парковка на 1500 мест. Ближайшие станции метро — «Домодедовская» (600 м) и «Зябликово» (760 м). Режим работы — ежедневно с 10:00 до 22:00. Управляющая компания — ООО «Облака».
Система кондиционирования ТРЦ «Облака» построена по схеме чиллер-фанкойл: на кровле установлен чиллер (холодильная машина), охлаждающий или нагревающий воду, которая циркуляционными насосами подаётся по трубопроводам к фанкойлам, размещённым в торговых залах, офисах и коридорах. В 2025 году проводился тендер на замену чиллера на кровле ТРЦ — что подтверждает масштаб и центральную роль системы холодоснабжения здания.
В этой статье — разбор обслуживания кассетного фанкойла Carrier 42GWC008 в ТРЦ «Облака»: особенности фанкойлов как типа оборудования, характеристики модели, этапы ТО, типичные неисправности, актуальные цены на 2026 год.
Чем фанкойл отличается от сплит-системы
Фанкойл (fan coil — «вентиляторный доводчик») — это внутренний блок системы кондиционирования, работающий не с фреоном, а с водой. В отличие от сплит-системы, где каждый внутренний блок соединён с наружным фреоновой трассой, фанкойлы подключаются к центральному чиллеру водяными трубами.
| Параметр | Сплит-система | Фанкойл |
|---|---|---|
| Хладагент | фреон (R410A, R32) | вода или раствор этиленгликоля |
| Источник холода/тепла | наружный блок с компрессором | центральный чиллер / котельная |
| Количество внутренних блоков | 1 наружный = 1 внутренний | 1 чиллер = десятки фанкойлов |
| Длина трассы | ограничена (10–50 м) | практически не ограничена |
| Заправка фреона | требуется | не требуется |
| Вакуумирование | обязательно | не требуется |
| Обслуживание | чистка + проверка фреона | чистка + проверка воды и фильтров |
| Риск утечки | утечка фреона | утечка воды (протечка) |
| Стоимость монтажа | выше | ниже при большом количестве блоков |

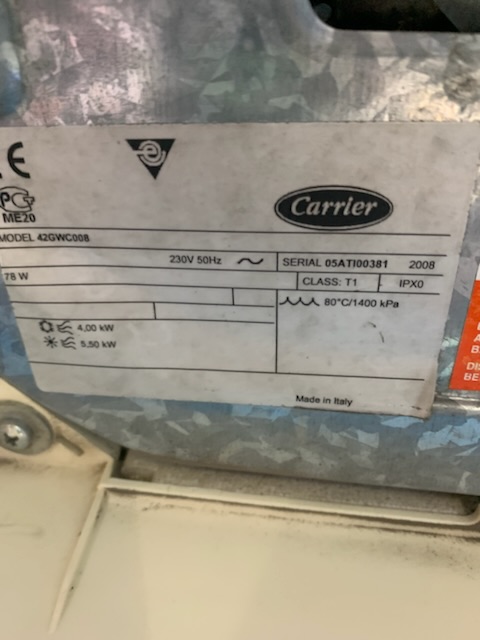

Технические характеристики Carrier 42GWC008
Carrier 42GWC008 — кассетный двухтрубный фанкойл серии Alpine 42GWC. Двухтрубный — означает один теплообменник, работающий попеременно на охлаждение и обогрев (не одновременно). Монтируется в подвесной потолок (типа «Армстронг»), четырёхстороннее распределение воздуха. Хладагент — вода. Встроенная дренажная помпа в звукоизолирующей оболочке. Моющийся воздушный фильтр. Высота блока — всего 298 мм. Производство — Carrier, США.
| Параметр | Значение |
|---|---|
| Тип | кассетный фанкойл, двухтрубный |
| Серия | Alpine 42GWC |
| Холодопроизводительность | 4,0 кВт |
| Теплопроизводительность | 5,5 кВт |
| Обслуживаемая площадь | до 40 м² (охлаждение) / до 55 м² (обогрев) |
| Расход воздуха | 850 м³/ч (выс. скорость) |
| Потребляемая мощность | 85–135 Вт |
| Потребляемый ток | 0,30–0,58 А |
| Хладагент | вода (или раствор гликоля) |
| Тип теплообменника | двухтрубный, медно-алюминиевый, 7 мм |
| Уровень шума | 25–48 дБ(А) (3 скорости) |
| Количество скоростей вентилятора | 3 |
| Электропитание | 220 В, 1 фаза, 50 Гц |
| Подключение воды | 3/4″ (вход и выход) |
| Диаметр дренажного подключения | 3/4″ |
| Габариты (Ш×В×Г) | 575×298×575 мм |
| Габариты декоративной панели | 660×660×45 мм |
| Вес | 22–23 кг |
| Встроенная дренажная помпа | есть, в звукоизоляции |
| Воздушный фильтр | моющийся, съёмный |
| Распределение воздуха | 4 направления, регулируемые диффузоры |
| Подвеска | 4 кронштейна Т-образной формы |
| Гарантия | 1 год |
| Родина бренда | США |
| Страна производства | Китай / Малайзия |
Особенности фанкойла 42GWC008, влияющие на обслуживание
- Водяной контур вместо фреонового — фанкойл не требует вакуумирования, заправки фреона, течеискателя. Но требует проверки водяных подключений, чистки водяных фильтров, контроля давления и температуры воды на входе и выходе.
- Двухтрубная система — один теплообменник работает или на охлаждение, или на обогрев. Переключение режимов осуществляется центральным чиллером (или котельной) — фанкойл не управляет этим. При ТО проверяется корректность поступления холодной/горячей воды.
- Встроенная дренажная помпа — откачивает конденсат из поддона в дренажную систему. Находится в звукоизолирующей оболочке. При засоре дренажа или поломке помпы — протечка воды через потолок. При ТО проверяется работа помпы и проходимость дренажа.

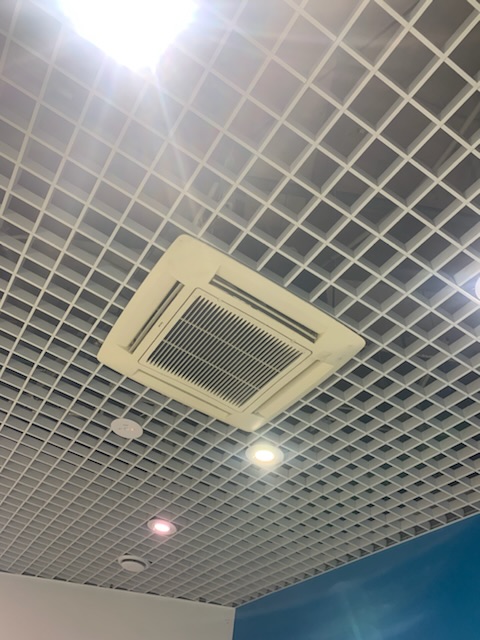

- Кассетный монтаж в подвесном потолке — фанкойл встроен в потолок «Армстронг». Доступ к обслуживанию — через декоративную панель (снимается рукой без инструмента). Глубокая чистка требует опускания блока или снятия соседних плит потолка.
- Централизованная система — один чиллер обслуживает множество фанкойлов. При ТО фанкойла важно понимать состояние центральной системы: чистоту воды, работу циркуляционных насосов, исправность чиллера.
- Водяные фильтры — на входе воды в фанкойл устанавливается сетчатый фильтр (грязевик). При засоре фильтра снижается расход воды и падает производительность. При ТО фильтр демонтируется и промывается.
- Регулирующий клапан — двух- или трёхходовой клапан с электроприводом управляет подачей воды в теплообменник. При ТО проверяется работа клапана и электропривода.
Когда нужно обслуживание
Плановое ТО фанкойлов в коммерческом помещении (ТРЦ) проводится 2–4 раза в год. Внеплановое — при появлении симптомов:
| Симптом | Что может быть | Срочность |
|---|---|---|
| Снизилась производительность | Засор водяного фильтра, загрязнённый теплообменник | средняя |
| Капает вода из потолочной решётки | Засор дренажа, поломка помпы | высокая (риск порчи потолка и товара) |
| Повысился уровень шума | Износ подшипников вентилятора, вибрация | средняя |
| Неприятный запах | Плесень на теплообменнике, загрязнённый фильтр | средняя |
| Фанкойл не охлаждает | Нет поступления воды, закрыт клапан, неисправность чиллера | высокая |
| Фанкойл не греет | Нет поступления горячей воды, неисправность клапана | средняя |
| Вентилятор не вращается | Неисправность электродвигателя, платы управления | высокая |
| Пониженный поток воздуха | Загрязнённый фильтр, загрязнённый теплообменник | средняя |
| Вибрация и дребезжание | Ослабление креплений, дисбаланс крыльчатки | средняя |
Этапы технического обслуживания
1. Внешний осмотр и опрос
- опрос персонала ТРЦ: когда появились симптомы, менялось ли поведение системы, проводилось ли обслуживание ранее;
- визуальный осмотр декоративной панели: потёки, пятна, трещины;
- осмотр зоны вокруг фанкойла: следы воды на потолке, стенах, полу;
- проверка запаха: затхлый запах — признак плесени.

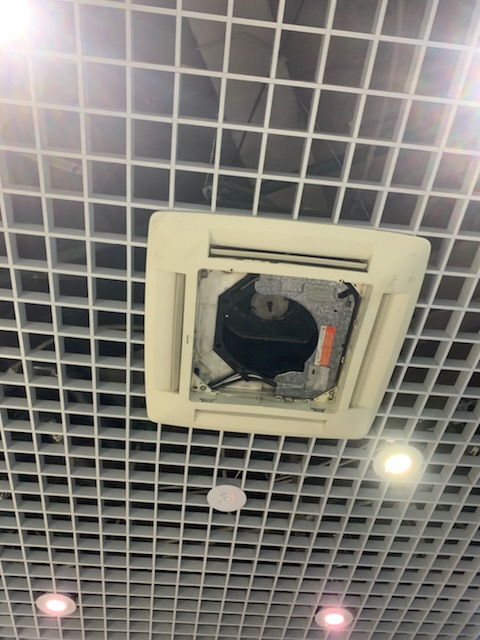

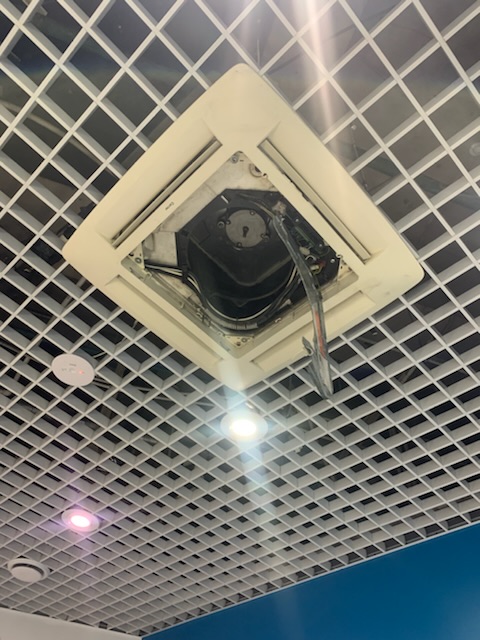

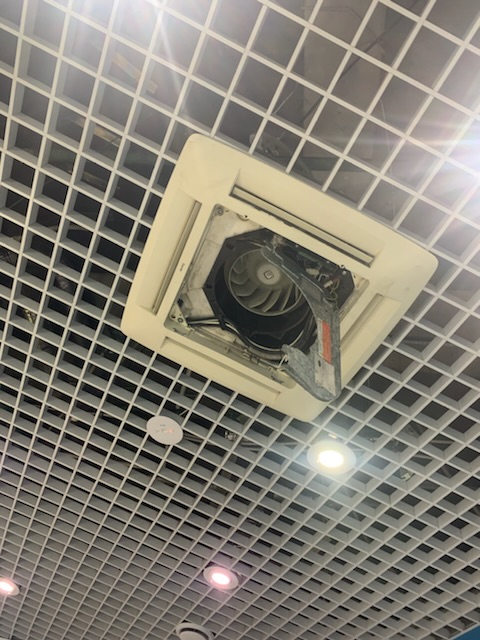

2. Снятие декоративной панели
- панель снимается вручную (без инструмента) — отщёлкивается от корпуса фанкойла;
- осмотр лопастей диффузоров — чистота, отсутствие заломов;
- осмотр поддона — наличие воды, грязи, плесени.
3. Чистка воздушного фильтра
- фильтр извлекается из распределительной решётки возвратного воздуха;
- промывается тёплой водой или очищается пылесосом;
- при сильном загрязнении — замачивание в нейтральном моющем растворе на 10–15 минут;
- просушка и установка обратно;
- при износе фильтра (разрывы сетки, деформация рамки) — замена.
В торговом центре фильтры забиваются быстрее, чем в жилых помещениях — пыль от проходимости посетителей, одежда, упаковка. Рекомендуемая частота чистки фильтров в ТРЦ — раз в 2–4 недели.

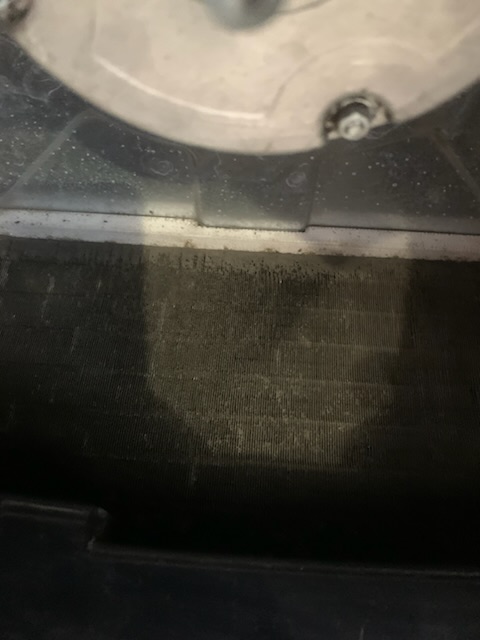

4. Чистка и дезинфекция теплообменника
Теплообменник фанкойла — медно-алюминиевый, с 7-миллиметровыми трубками. Влажная поверхность — среда для плесени и бактерий.
- наносится специальное чистящее средство (щелочное или хлорсодержащее) на ламели;
- выдерживается 10–15 минут;
- промывается мойкой низкого давления или распылителем (не мойкой высокого давления — ламели тонкие, легко гнутся);
- наносится антибактериальный состав (дезинфекция);
- проверяется состояние ламелей — погнутые выправляются специальной расчёской.

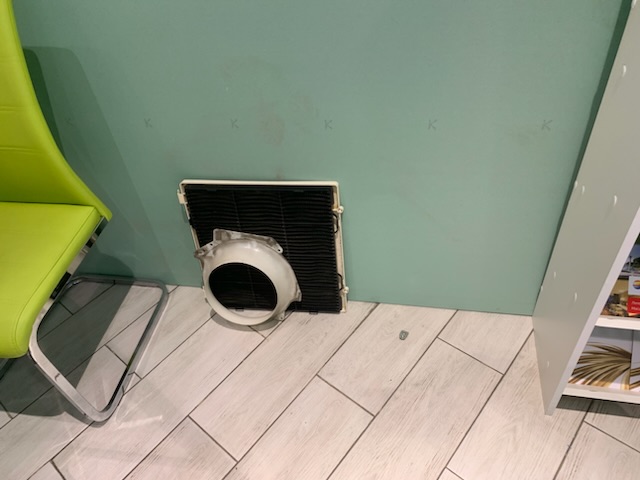

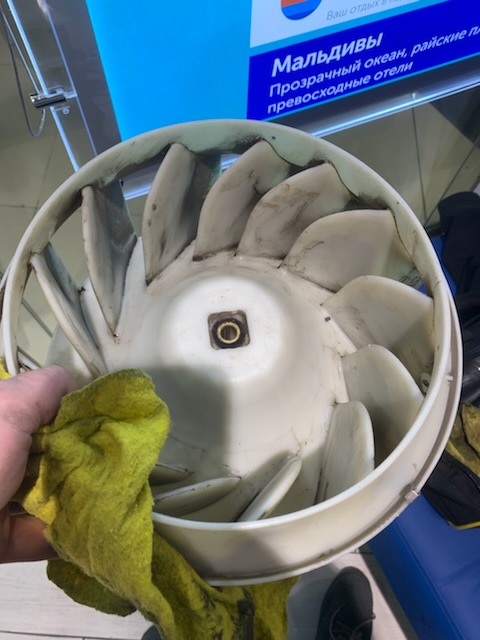

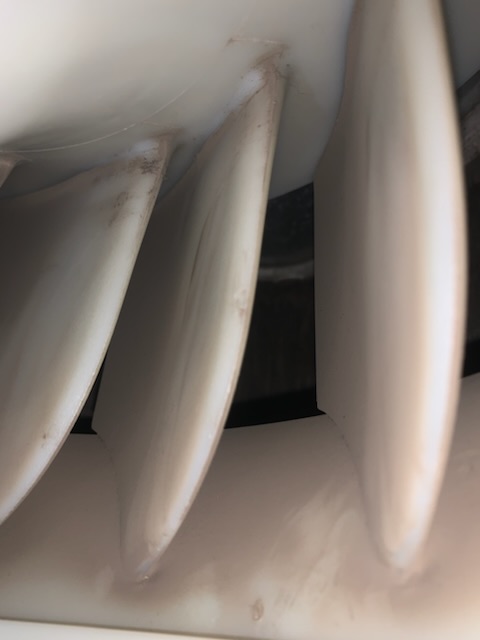

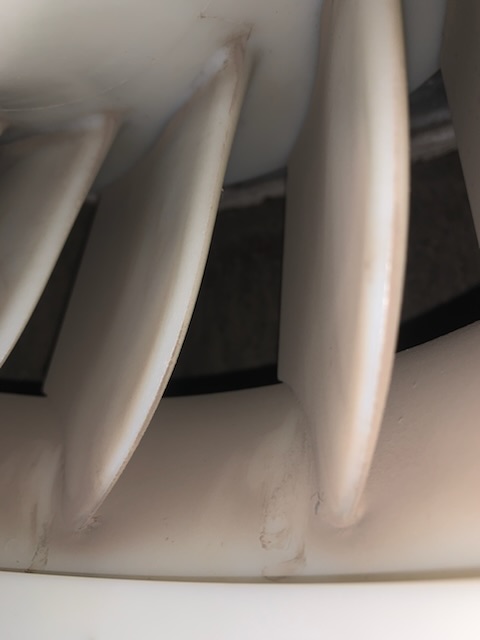

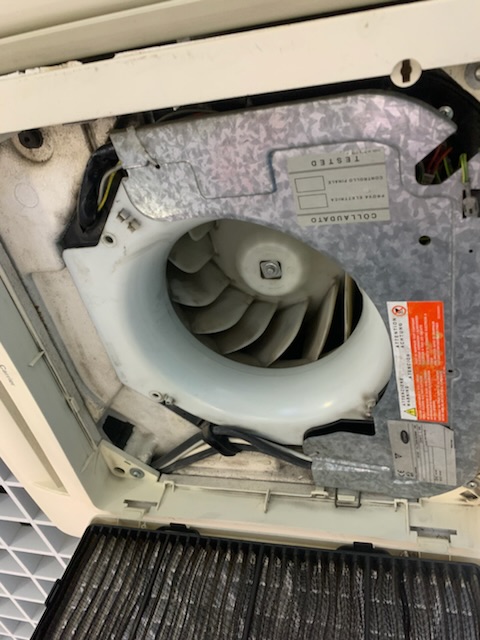

5. Чистка вентилятора (крыльчатки)
Вентилятор — радиальный (центробежный), забирает воздух из помещения через возвратную решётку и подаёт через четыре диффузора. Покрывается влажной пылью — источник шума и снижения расхода воздуха.
- при лёгком загрязнении — сухая чистка щёткой;
- при сильном — демонтаж крыльчатки, промывка, дезинфекция, установка обратно с проверкой балансировки;
- проверка подшипников электродвигателя — отсутствие люфта, шума, вибрации.
6. Чистка дренажной системы и проверка помпы
- в поддон наливается 200–300 мл воды, проверяется свободный сток;
- проверяется работа дренажной помпы — включение при заполнении поддона, отключение после откачки;
- при засоре — промывка дренажной линии ёршиком или сжатым воздухом;
- антибактериальная обработка поддона и дренажного шланга;
- при неисправности помпы — замена.
7. Проверка водяных подключений
- осмотр подводящих и отводящих трубопроводов (3/4″) — отсутствие подтёков, коррозии, конденсата на изоляции;
- проверка целостности теплоизоляции водяных труб — повреждённая изоляция приводит к образованию конденсата и капежу;
- проверка состояния шаровых кранов на входе и выходе — свободный ход, отсутствие закисания;
- осмотр гибких подводок (при наличии) — отсутствие трещин, вздутий.
8. Чистка водяного фильтра (грязевика)
- закрываются шаровые краны на входе и выходе;
- снимается крышка фильтра;
- извлекается сетчатый элемент;
- промывается под проточной водой;
- при сильном загрязнении — замачивание в растворе лимонной кислоты для удаления накипи;
- установка обратно, открытие кранов;
- проверка расхода воды — при нормальном расходе фильтр чистый.
Водяной фильтр — одна из главных причин снижения производительности фанкойла. В системе чиллер-фанкойл вода циркулирует по замкнутому контуру, но со временем в ней накапливаются отложения, ржавчина и биоплёнка. Фильтр на входе в фанкойл задерживает эти частицы. Засорённый фильтр снижает расход воды — и фанкойл перестаёт охлаждать или греть.
9. Проверка регулирующего клапана
- проверка работы двух- или трёхходового клапана с электроприводом;
- подача сигнала на открытие/закрытие с пульта управления;
- проверка реакции клапана — тактильно или по изменению температуры теплообменника;
- при неисправности электропривода — замена привода;
- при закисании клапана — замена клапана.

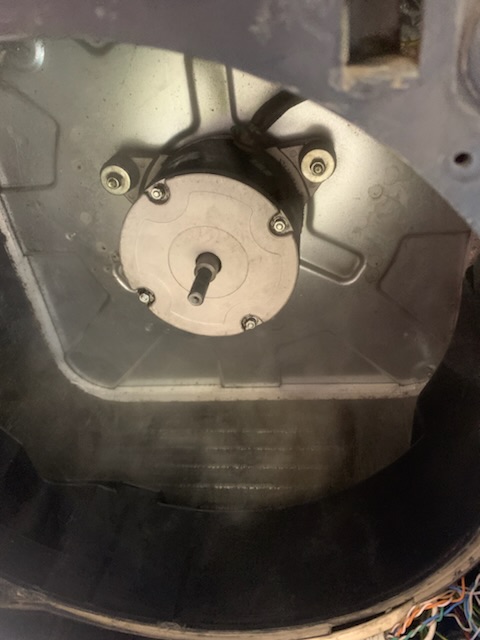

10. Проверка электродвигателя и платы
- замер напряжения питания — 220–240 В;
- замер рабочего тока электродвигателя — сравнение с номиналом (0,30–0,58 А);
- проверка работы вентилятора на всех 3 скоростях;
- осмотр платы управления — следы перегрева, вспученные конденсаторы, трещины пайки;
- проверка конденсатора электродвигателя — замер ёмкости;
- подтяжка клеммных соединений.

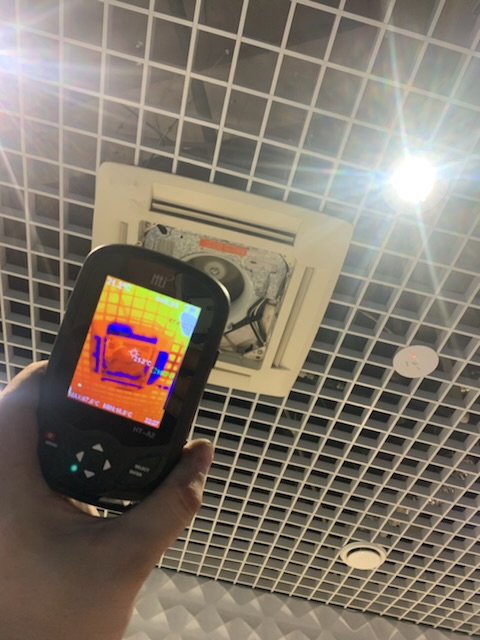

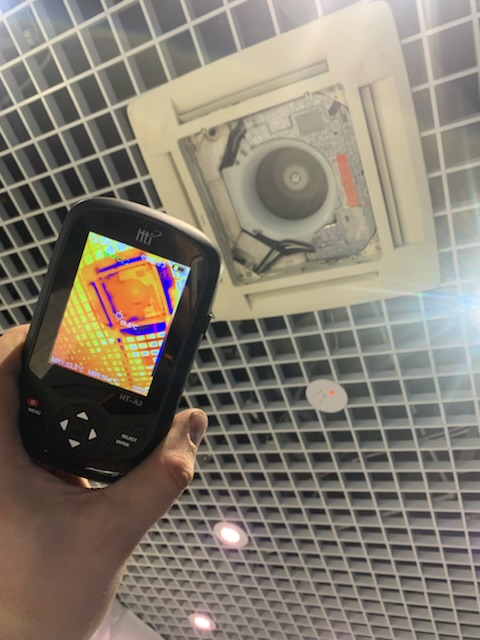

11. Проверка работы во всех режимах
- охлаждение — замер температуры воды на входе (норма 7 °C) и выходе (норма 12 °C, перепад 5 °C);
- обогрев — замер температуры воды на входе (норма 50 °C) и выходе (норма 45 °C);
- проверка разницы температур воздуха на входе и выходе — 5–8 °C (охлаждение);
- проверка работы вентилятора на 3 скоростях;
- проверка работы диффузоров — регулировка направления потока в 4 направлениях;
- проверка работы пульта управления (проводного или беспроводного);
- проверка уровня шума — отсутствие посторонних звуков, вибрации.
Типичные неисправности Carrier 42GWC008
| Неисправность | Симптом | Причина | Решение | Стоимость |
|---|---|---|---|---|
| Засор водяного фильтра | Снизилась производительность | Отложения в воде | Чистка фильтра | 500–1 500 ₽ |
| Поломка дренажной помпы | Вода из потолочной решётки | Износ помпы, засор дренажа | Замена помпы, чистка дренажа | 2 500–6 000 ₽ + запчасти |
| Засор дренажа | Вода в поддоне, протечка | Грязь в поддоне, шланге | Чистка дренажной системы | 1 000–2 500 ₽ |
| Неисправность электродвигателя | Вентилятор не вращается | Обрыв обмотки, износ подшипников | Замена электродвигателя | 4 000–8 000 ₽ + запчасти |
| Износ подшипников | Гул, вибрация, треск | Естественный износ | Замена подшипников | 2 000–4 000 ₽ + запчасти |
| Неисправность платы управления | Вентилятор не включается | Перегрев, скачок напряжения | Ремонт или замена платы | 3 000–12 000 ₽ |
| Неисправность регулирующего клапана | Не охлаждает / не греет | Закисание клапана, обрыв привода | Замена клапана или привода | 3 000–7 000 ₽ + запчасти |
| Загрязнённый теплообменник | Снижение производительности, запах | Пыль, плесень | Чистка и дезинфекция | 1 500–4 500 ₽ |
| Загрязнённый воздушный фильтр | Снижение потока воздуха | Пыль, шерсть | Промывка или замена | 500–1 500 ₽ |
| Протечка воды | Вода на потолке, стенах | Износ уплотнений, трещина трубы | Замена уплотнений, ремонт трубы | 1 500–5 000 ₽ |
| Конденсат на трубах | Капеж, мокрые пятна на потолке | Повреждена теплоизоляция | Восстановление изоляции | 500–2 000 ₽ / м |
| Неисправность пульта ДУ | Не реагирует на команды | Батарейки, кабель, плата пульта | Замена пульта, ремонт кабеля | 1 500–4 000 ₽ |
Сколько времени занимает ТО
| Этап | Время |
|---|---|
| Внешний осмотр, опрос | 10 минут |
| Снятие декоративной панели | 5 минут |
| Чистка воздушного фильтра | 15 минут |
| Чистка и дезинфекция теплообменника | 20–30 минут |
| Чистка вентилятора (при необходимости) | 20–40 минут |
| Чистка дренажной системы, проверка помпы | 15 минут |
| Проверка водяных подключений | 10 минут |
| Чистка водяного фильтра (грязевика) | 15 минут |
| Проверка регулирующего клапана | 10 минут |
| Проверка электродвигателя и платы | 15 минут |
| Проверка работы во всех режимах | 15 минут |
| Установка панели, уборка | 10 минут |
| Итого | 2,5–4 часа |
Частота обслуживания в ТРЦ
| Тип помещения | Периодичность | Особенности |
|---|---|---|
| Торговый зал | 2–4 раза в год | Высокая проходимость, пыль от упаковки, одежды |
| Фуд-корт | 4 раза в год | Жир, пар, запахи — быстрое загрязнение теплообменника |
| Офисное помещение | 2 раза в год | Меньшая загрязнённость |
| Коридоры, проходы | 2 раза в год | Пыль от проходимости |
| Кинозал | 2 раза в год | Закрытое помещение, кондиционирование во время сеансов |
Актуальные цены на обслуживание в Москве (2026)
Сервисное обслуживание (ТО)
| Услуга | Стоимость |
|---|---|
| Комплексное ТО кассетного фанкойла | 3 500 – 7 500 ₽ |
| ТО при заказе от 5–10 шт | 3 000 – 5 000 ₽ / шт |
| Глубокая чистка с разбором блока + дезинфекция | 6 000 – 10 000 ₽ |
| Чистка воздушного фильтра (отдельно) | 500 – 1 500 ₽ |
| Чистка и дезинфекция теплообменника (отдельно) | 1 500 – 4 500 ₽ |
| Чистка вентилятора / крыльчатки (отдельно) | 1 500 – 3 500 ₽ |
| Чистка дренажной системы (отдельно) | 1 000 – 2 500 ₽ |
| Чистка водяного фильтра-грязевика (отдельно) | 500 – 1 500 ₽ |
| Диагностика с выездом | 2 000 – 4 000 ₽ |
Ремонт
| Услуга | Стоимость |
|---|---|
| Замена дренажной помпы | 2 500 – 6 000 ₽ + запчасти |
| Замена электродвигателя вентилятора | 4 000 – 8 000 ₽ + запчасти |
| Замена подшипников вентилятора | 2 000 – 4 000 ₽ + запчасти |
| Ремонт платы управления | 3 000 – 12 000 ₽ |
| Замена платы управления | 4 000 – 15 000 ₽ + плата |
| Замена регулирующего клапана (2-ходовой) | 3 000 – 6 000 ₽ + запчасти |
| Замена регулирующего клапана (3-ходовой) | 3 500 – 7 000 ₽ + запчасти |
| Замена электропривода клапана | 2 000 – 5 000 ₽ + запчасти |
| Замена воздушного фильтра | 500 – 1 500 ₽ + запчасти |
| Замена шаровых кранов | 1 500 – 3 500 ₽ + запчасти |
| Замена гибкой подводки | 1 000 – 2 500 ₽ + запчасти |
| Восстановление теплоизоляции труб | 500 – 2 000 ₽ / м |
| Замена декоративной панели | 2 000 – 5 000 ₽ + запчасти |
Дополнительные работы
| Услуга | Стоимость |
|---|---|
| Замена пульта управления (проводного) | 1 500 – 4 000 ₽ + пульт |
| Прокладка кабеля управления | 500 – 1 500 ₽ / м |
| Доступ к фанкойлу (демонтаж плит потолка) | 500 – 1 500 ₽ |
| Высотные работы (стремянка, лестница) | 500 – 2 000 ₽ |
| Выезд по Москве | бесплатно / 500–2 000 ₽ (отдельные районы) |
| Срочный выезд (в день обращения) | +1 000 – 2 000 ₽ |
| Составление акта ТО | 500 – 1 000 ₽ |
Обслуживание системы чиллер-фанкойл в целом
Обслуживание отдельного фанкойла — часть комплекса работ по обслуживанию всей системы чиллер-фанкойл ТРЦ «Облака». Полное обслуживание включает:
| Элемент системы | Что проверяется | Периодичность |
|---|---|---|
| Чиллер на кровле | Компрессоры, фреоновый контур, конденсаторы, гидромодуль | 2–4 раза в год |
| Циркуляционные насосы | Работа, давление, шум, вибрация | 2–4 раза в год |
| Трубопроводы воды | Теплоизоляция, герметичность, состояние запорной арматуры | 2 раза в год |
| Расширительный бак | Давление, мембрана | 2 раза в год |
| Водяные фильтры на магистралях | Чистка | 2–4 раза в год |
| Фанкойлы | Чистка, дезинфекция, проверка | 2–4 раза в год |
| Качество воды | pH, жёсткость, наличие биоплёнки, концентрация glycol | 4 раза в год |
| Система автоматики | Датчики температуры, контроллеры, пульты | 2 раза в год |
Качество воды в системе чиллер-фанкойл
Качество циркулирующей воды напрямую влияет на состояние фанкойлов:
| Параметр | Норма | Отклонение |
|---|---|---|
| pH | 7,0–8,5 | ниже 6,5 — коррозия; выше 9 — накипь |
| Жёсткость | до 7 мг-экв/л | выше — отложения в теплообменнике и фильтрах |
| Концентрация glycol | 30–40% (при зимней эксплуатации) | ниже — замерзание; выше — снижение теплоотдачи |
| Механические примеси | не более 10 мг/л | выше — засорение фильтров и теплообменников |
| Биоплёнка | отсутствует | наличие — снижение теплоотдачи, коррозия |
При ТО фанкойла мастер фиксирует состояние воды: цвет, запах, наличие осадка. При отклонениях — рекомендация проведения водоподготовки центральной системы.
Что можно делать самостоятельно
Персонал ТРЦ может выполнять следующие операции без вызова мастера:
- чистка воздушного фильтра — раз в 2–4 недели: снять декоративную панель, извлечь фильтр, промыть или пропылесосить, высушить, установить обратно;
- осмотр зоны вокруг фанкойла — проверка на наличие подтёков воды на потолке;
- проверка запаха — при появлении затхлого запаха — вызов мастера для дезинфекции;
- проверка шума — при появлении посторонних звуков — вызов мастера;
- контроль температуры — при снижении эффективности охлаждения/обогрева — вызов мастера.
Самостоятельно нельзя: разбирать фанкойл для глубокой чистки, вскрывать водяной контур, ремонтировать плату, заменять помпу, работать с электропитанием.
Подготовка к сезонам
Перед сезоном охлаждения (апрель–май):
- проверка работы чиллера — запуск, контроль параметров;
- проверка циркуляционных насосов;
- чистка водяных фильтров на магистралях и фанкойлах;
- ТО фанкойлов — чистка, дезинфекция, проверка;
- проверка качества воды — при необходимости водоподготовка;
- проверка автоматики — датчики, контроллеры, пульты.
Перед сезоном обогрева (сентябрь–октябрь):
- переключение чиллера в режим теплового насоса или подключение котельной;
- проверка работы трёхходовых клапанов на переключение холода/тепла;
- проверка концентрации glycol (если система работает зимой — защита от замерзания);
- ТО фанкойлов — чистка, проверка;
- проверка теплоизоляции труб — ремонт повреждённых участков.
Заказать обслуживание фанкойлов в Москве
Компания «МонтажМастер» выполняет обслуживание и ремонт кассетных фанкойлов Carrier 42GWC в коммерческих помещениях Москвы, в том числе в ТРЦ «Облака» по адресу Ореховый бульвар, 22А (район Зябликово, ЮАО).
Что мы предлагаем:
- комплексное ТО кассетных фанкойлов с чисткой и дезинфекцией;
- чистку и замену воздушных фильтров;
- чистку водяных фильтров-грязевиков;
- проверку и ремонт дренажных помп;
- замену электродвигателей, плат, клапанов, подшипников;
- проверку водяных подключений и теплоизоляции;
- диагностику и ремонт регулирующих клапанов с электроприводами;
- обслуживание системы чиллер-фанкойл в целом;
- составление акта ТО;
- обслуживание от 1 до 100+ фанкойлов;
- гарантию на работы и запчасти.
Выезд по Южному административному округу и всей Москве. Опыт работы с двухтрубными и четырёхтрубными фанкойлами Carrier, McQuay, York, Daikin, AEK, Systemair в торговых и офисных помещениях.
Свяжитесь с нами:
- Телефон: +7 (495) 644-88-40, +7 (916) 397-51-31
- E-mail:info@vent-master.ru
