Обслуживание мультизональной системы Sakata SMSL-155V и SWM-40MS-V

Мультизональная VRF-система Sakata SMSL-155V — инверторная система кондиционирования с переменным расходом хладагента, разработанная японским брендом Sakata для обслуживания помещений площадью до 155 м². Наружный блок SMSL-155V оснащён спиральным инверторным компрессором Hitachi с технологией Asymmetric Scroll, работает на хладагенте R410A, обеспечивает охлаждение мощностью 15,5 кВт и обогрев 18,0 кВт. К одному наружному блоку подключаются до 7 внутренних блоков различного типа — настенных, кассетных, канальных, напольно-потолочных. Максимальная суммарная длина фреоновых магистралей — 120 м, максимальный перепад высот — 30 м. Питание — 220–240 В, одна фаза. Производитель даёт гарантию 3 года.

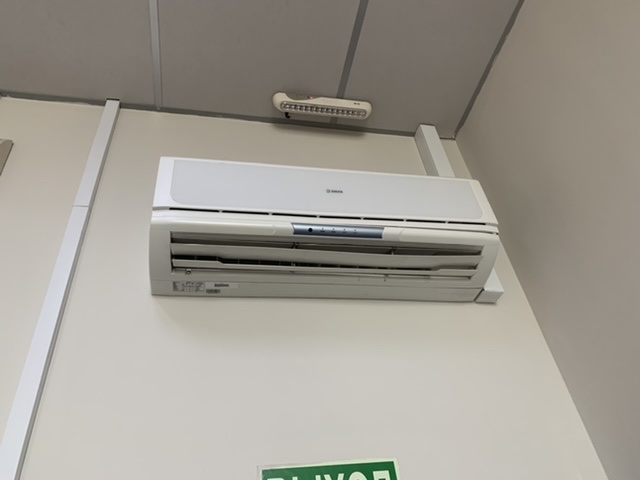

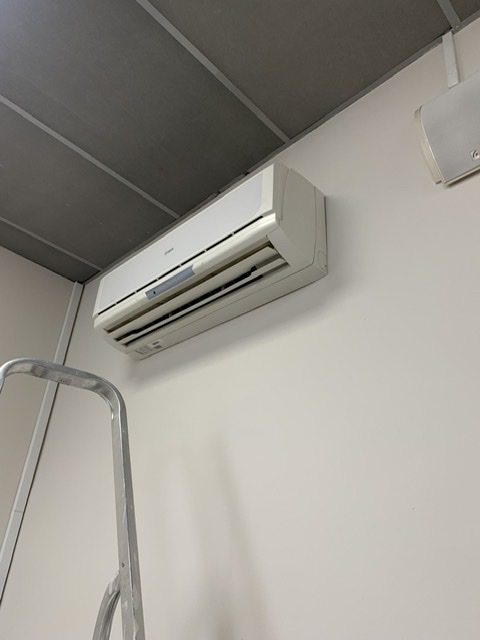

Настенный внутренний блок Sakata SWM-40MS-V — один из совместимых внутренних блоков серии SWM. Рассчитан на помещение площадью до 40 м², обеспечивает охлаждение 4,0 кВт и обогрев 4,8 кВт. Оснащён антибактериальным фильтром с ионами серебра, функциями авторестарта, самодиагностики, горячим запуском (Hot Start), автоматической разморозкой, 24-часовым таймером, регулировкой направления воздушного потока. Уровень шума — от 34 дБ. Расход воздуха — до 720 м³/ч. Габариты — 870×305×225 мм, вес — 16 кг.

Обслуживание мультизональной VRF-системы кардинально отличается от обслуживания бытовых сплит-систем. Мощность 15,5 кВт, до 7 внутренних блоков, разветвлённая фреоновая трасса с трубами разного диаметра, сложная система электронных расширительных вентилей (EEV), инверторный компрессор Hitachi — всё это требует специализированного оборудования и опыта работы с полупромышленными VRF-системами. Стандартное обслуживание сплит-системы здесь не применимо.

Наша компания «МонтажМастер» выполняет обслуживание, ремонт и заправку мультизональных систем Sakata SMSL-155V со всеми типами внутренних блоков — настенными SWM, кассетными SCC, канальными SCD — в Москве и Московской области.

Технические характеристики

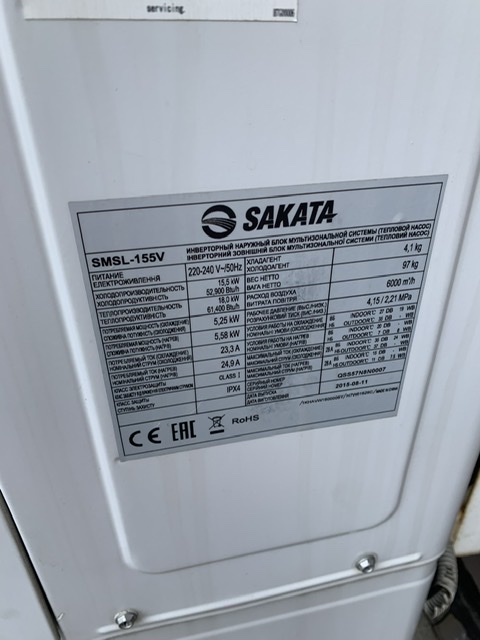

Наружный блок Sakata SMSL-155V

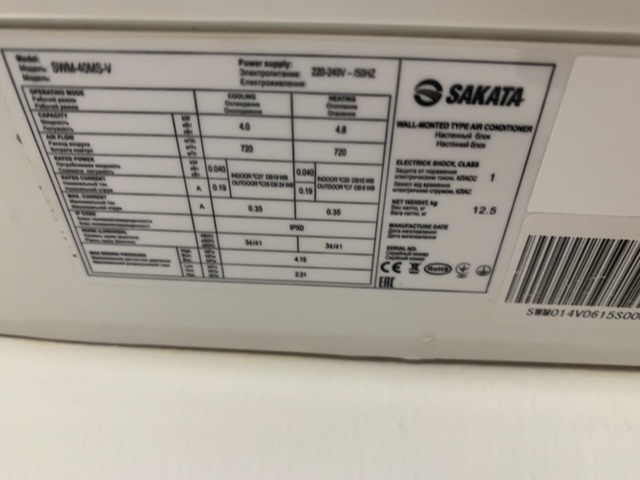

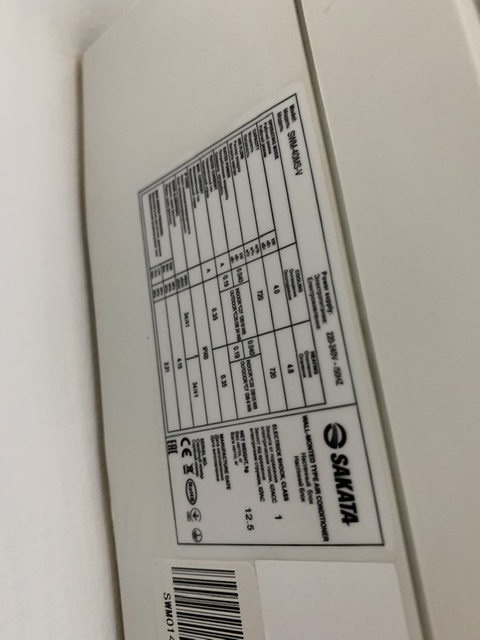

Настенный внутренний блок Sakata SWM-40MS-V

Технологии Sakata SMSL, влияющие на обслуживание

Asymmetric Scroll — ассиметричная спираль компрессора Hitachi. Конструкция спирали снижает потери от перетока хладагента при всасывании и сжатии, повышает производительность и надёжность. Инверторный двигатель постоянного тока работает на частотах 20–40 Гц при частичной нагрузке — основную часть времени компрессор работает в экономичном режиме. При обслуживании проверяется работа компрессора на нескольких частотах — токоизмерительными клещами замеряется потребляемый ток при минимальной, средней и максимальной мощности.

Двухступенчатая система сепарирования масла. Масло отделяется от хладагента в два этапа — внутренний сепаратор в компрессоре и внешний масляный сепаратор. При обслуживании проверяется уровень масла в компрессоре и работа системы маслоуравнивания — недостаток масла приводит к сухому трению и выходу компрессора из строя.

25-ступенчатая регулировка скорости вентилятора. DC-двигатель с 25 ступенями работы позволяет точно настроить расход воздуха через теплообменник наружного блока. При обслуживании проверяется работа вентилятора на всех ступенях — равномерность, отсутствие посторонних звуков.

Внешнее статическое давление до 60 Па. Позволяет устанавливать наружный блок в ограниченном пространстве — за экраном, в нише, на техэтаже. При обслуживании проверяется достаточность воздухообмена — если блок установлен в стеснённых условиях, теплообменник забивается быстрее.

Оптимизированный режим разморозки. Микропроцессор сравнивает температуру окружающей среды и температуру теплообменника, вычисляя необходимое время оттайки. При обслуживании проверяется корректность работы режима разморозки — некорректная оттайка приводит к обмерзанию и снижению производительности.

Двойное резервирование. Функция автоматического перезапуска предотвращает полную остановку системы при сбое. При обслуживании проверяется корректность работы функции резервирования.

Когда нужно обслуживание

Производитель Sakata рекомендует проводить техническое обслуживание VRF-систем не реже двух раз в год — весной перед летним сезоном и осенью перед зимним. Признаки, при которых обслуживание нужно вызвать немедленно:

• снизилась эффективность охлаждения в одном или нескольких помещениях — воздух на выходе из внутреннего блока недостаточно холодный;
• один или несколько внутренних блоков не работают — неисправность EEV, обрыв кабеля, отказ платы конкретного блока;
• из внутреннего блока появился неприятный запах — на испарителе и в поддоне образовалась плесень и бактерии;
• из внутреннего блока капает вода — засорение дренажа или нарушение работы дренажной помпы;
• наружный блок гудит или вибрирует — загрязнение теплообменника, износ подшипников вентилятора;
• на гайках наружного блока или медных трубках появляется иней — признак нехватки фреона;
• кондиционер работает громче обычного — загрязнение крыльчатки вентилятора;
• на дисплее пульта появляется код ошибки — система самодиагностики фиксирует отклонение;
• после зимы — перед запуском в летний сезон обязательная проверка и чистка всех блоков;
• неравномерное распределение температуры по зонам — нарушение работы EEV или утечка фреона в одном из контуров.

Что входит в сервисное обслуживание

1. Визуальный осмотр системы

Мастер осматривает все компоненты системы:

• Наружный блок SMSL-155V — состояние теплообменника, креплений, кронштейнов, absence подтёков масла.
• Все внутренние блоки — состояние корпусов, жалюзи, фильтров.
• Фреоновые магистрали — состояние теплоизоляции, соединений, разветвителей.

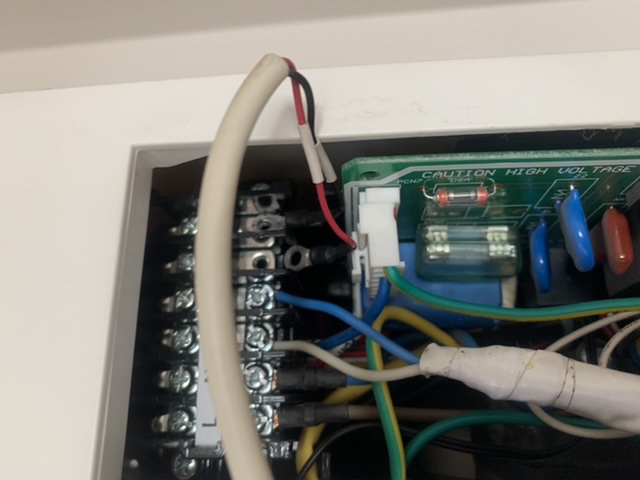

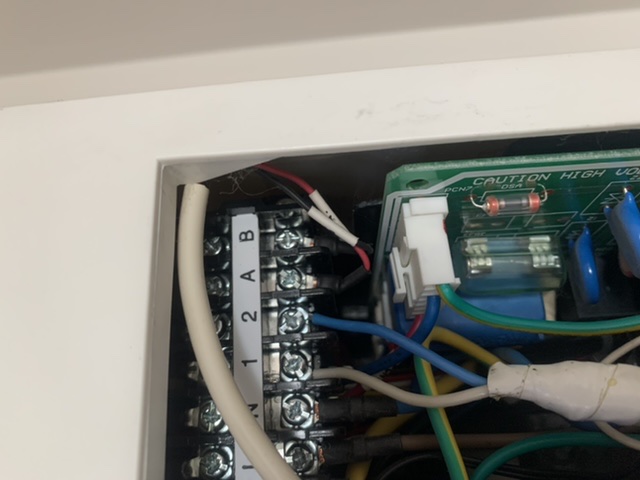

• Межблочные кабели — целостность, надёжность подключения.
• Дренажные линии — уклон, отсутствие перегибов, подтёков.

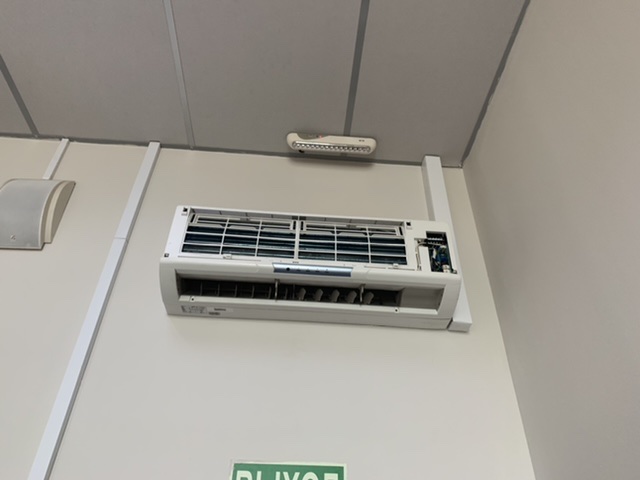

2. Чистка воздушных фильтров внутренних блоков

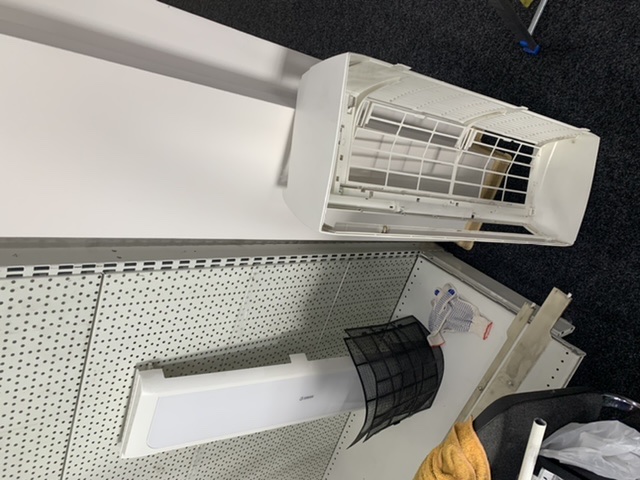

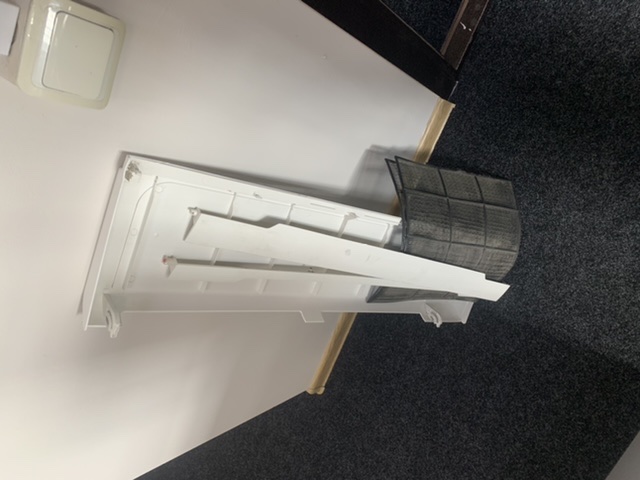

Каждый внутренний блок имеет съёмный сетчатый фильтр грубой очистки. В модели SWM-40MS-V фильтр расположен за передней панелью и снимается без инструмента. Фильтры промываются тёплой водой (не выше 45 °C) с мягким моющим средством, высушиваются и устанавливаются обратно. При эксплуатации в офисах и коммерческих помещениях фильтр забивается быстрее — чистка может потребоваться ежемесячно.

Внутренние блоки Sakata серии SWM оснащены антибактериальным фильтром с ионами серебра, уничтожающим бактерии и вирусы. Фильтр проверяется на целостность, при необходимости промывается или заменяется.

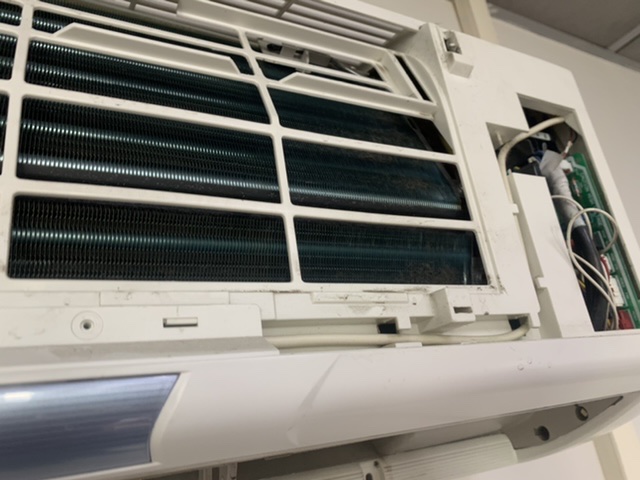

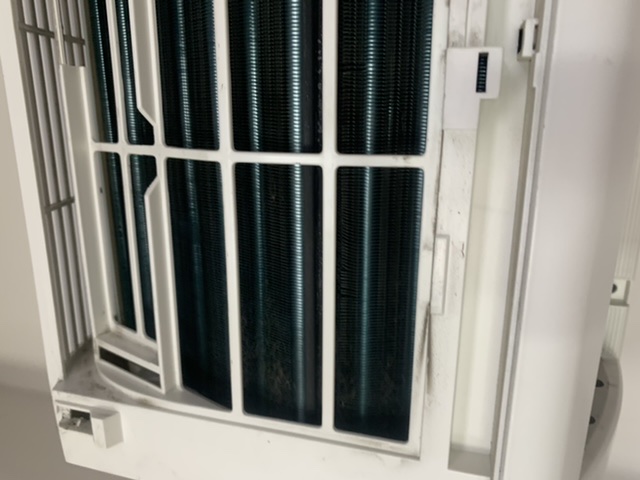

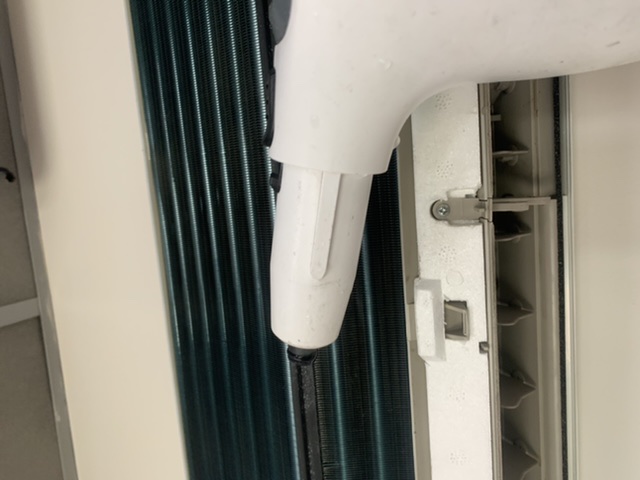

3. Чистка испарителей внутренних блоков

Теплообменники внутренних блоков со временем покрываются налётом из пыли, жира и бактерий. Чистка выполняется специальной щелочной пеной для теплообменников — наносится на рёбра, растворяет загрязнения, смывается водой. При сильном загрязнении требуется разборка внутреннего блока — снятие корпуса, мойка радиатора и крыльчатки аппаратом высокого давления.

При обслуживании VRF-системы с несколькими внутренними блоками чистка испарителей выполняется для каждого блока individually — загрязнения различаются в зависимости от назначения помещения (офис, кухня, склад).

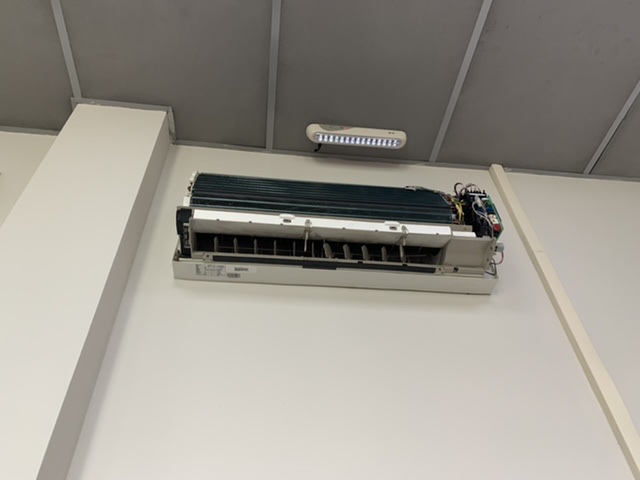

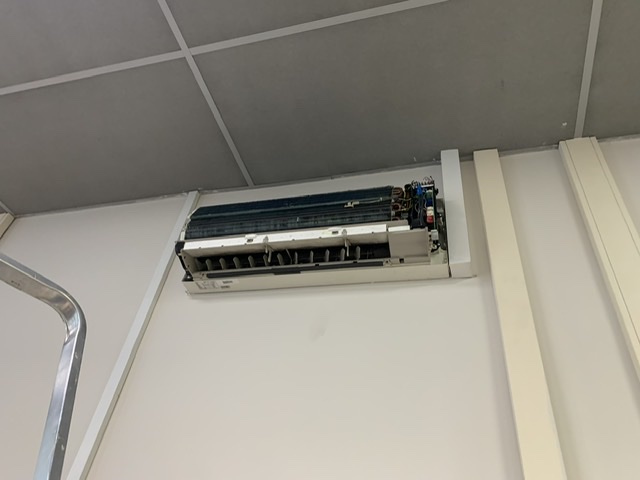

4. Чистка крыльчаток вентиляторов внутренних блоков

Крыльчатки накапливают пыль и жир — снижается расход воздуха, повышается уровень шума. Чистка выполняется с разборкой каждого блока. В модели SWM-40MS-V крыльчатка доступна после снятия передней панели и защитного кожуха.

5. Дезинфекция

После чистки испарители, поддоны и дренажные шланги всех внутренних блоков обрабатываются антибактериальным средством — уничтожаются плесень, бактерии, грибки. Для VRF-системы с 7 внутренними блоками дезинфекция особенно важна — воздушный поток от каждого блока проходит через испаритель и разносит бактерии по помещениям.

6. Промывка дренажной системы

Дренажные линии отводят конденсат из поддонов внутренних блоков. В системе с 7 блоками дренажная система разветвлённая — каждый блок имеет свой шланг или общую магистраль. Промывка выполняется специальным средством под давлением для каждой линии individually. Проверяется уклон шлангов — не менее 1 см на 1 м.

Кассетные и канальные внутренние блоки оснащены встроенными дренажными помпами. При обслуживании:

• Резервуар помпы разбирается, очищается от ила и бактериальной слизи.
• Поплавковое реле промывается, проверяется свободный ход поплавка.
• Дренажный шланг прочищается.

7. Мойка наружного блока

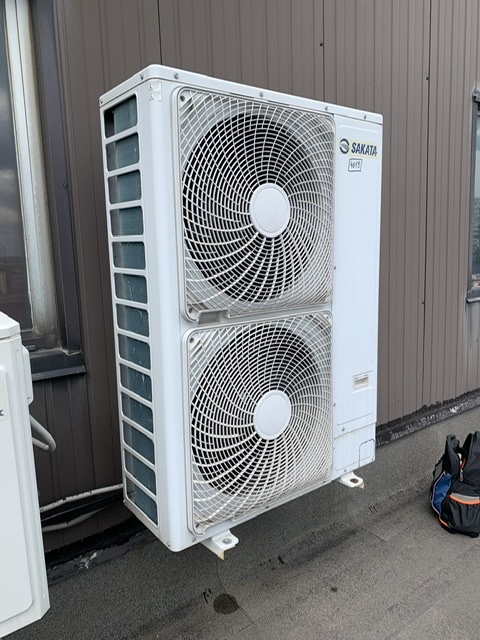

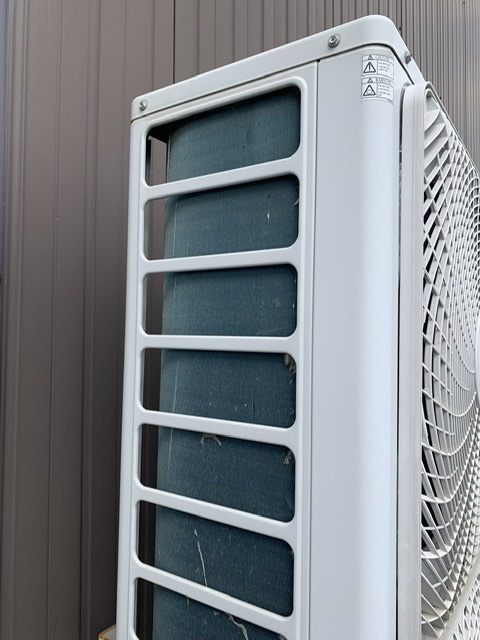

Наружный блок SMSL-155V (950×1380×370 мм, 97 кг) — крупногабаритный блок с мощным теплообменником и 25-ступенчатым вентилятором. Рёбра забиваются уличной пылью, пухом, листвой, выхлопными газами. Мойка выполняется аппаратом высокого давления (Karcher) — струя воды строго параллельно рёбрам, под давлением 30–50 бар. Перед мойкой электрические компоненты защищаются от воды.

В связи с большим весом наружного блока (97 кг) и габаритами мойка может потребовать привлечения промышленного альпиниста, если блок установлен на фасаде здания. После мойки погнутые пластины выправляются специальной расчёской.

Высокий конденсатор с медными трубами диаметром 7,0 мм и внутренней спиральной нарезкой обеспечивает высокую эффективность — но требует бережной мойки. Повреждение рёбер снижает теплоотдачу и перегружает компрессор.

8. Проверка давления фреона R410A

Манометрический коллектор подключается к сервисному порту наружного блока SMSL-155V. Кондиционер включается в режиме охлаждения на максимальную мощность. Через 10–15 минут работы снимаются показания манометров.

Для R410A в VRF-системах рабочее давление низкого давления — 8–11 бар, высокого — 28–38 бар. Снижение давления — признак утечки фреона.

Естественная утечка через микропоры вальцовочных соединений составляет 5–10% в год. В системе с 7 внутренними блоками количество соединений значительно больше — вероятность микротечек выше. После 2–3 лет эксплуатации без дозаправки давление может упасть настолько, что производительность снизится, а инверторный компрессор Hitachi начнёт работать на перегрузке.

9. Дозаправка фреоном R410A

Если давление ниже нормы, мастер выполняет дозаправку. Баллон с фреоном устанавливается на электронные весы клапаном вниз (жидкая фаза), хладагент подаётся в систему порциями с контролем массы. Для R410A подаётся жидкая фаза для сохранения пропорции компонентов (R32/R125, 50/50).

Если давление значительно ниже нормы — перед дозаправкой проводится поиск утечки электронным течеискателем. В VRF-системе с разветвлённой трассой проверяются все соединения, разветвители (Y-образные фитинги), вентили наружного блока и все внутренние блоки. Устранение утечки (перевальцовка, пайка) исключает повторную потерю фреона.

При значительной утечке (потеря более 40% массы) требуется полная перезаправка с вакуумированием — пропорция компонентов R410A нарушается, простая доливка недопустима.

10. Диагностика узлов

• Проверка инверторного компрессора Hitachi — замер потребляемого тока токоизмерительными клещами при нескольких уровнях мощности (минимальная, средняя, максимальная). Инверторный компрессор работает в плавном диапазоне — ток измеряется на разных частотах.
• Проверка системы сепарирования масла — уровень масла в компрессоре, работа маслоуравнивающей системы.

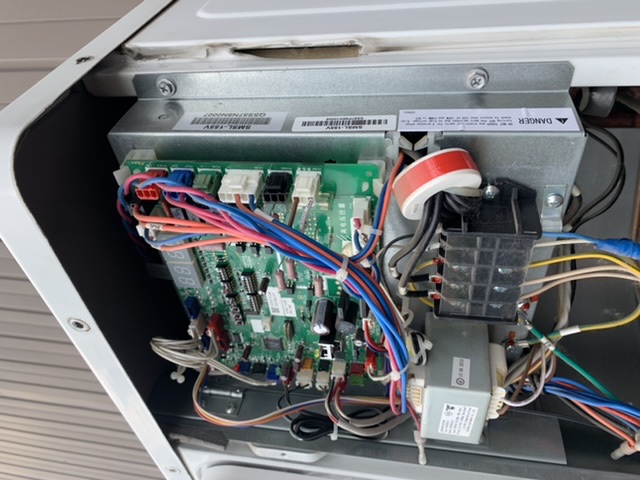

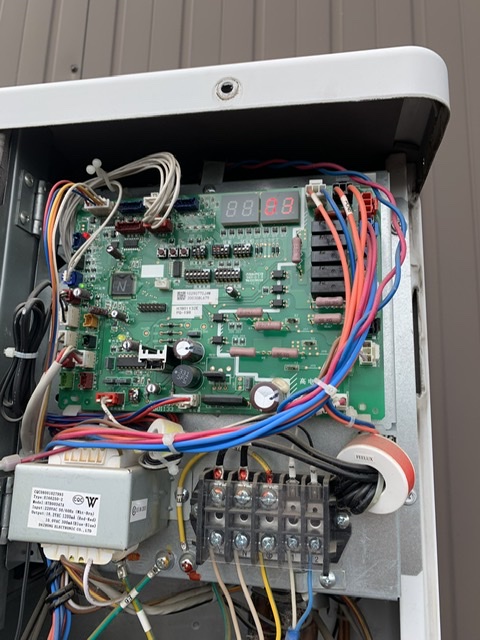

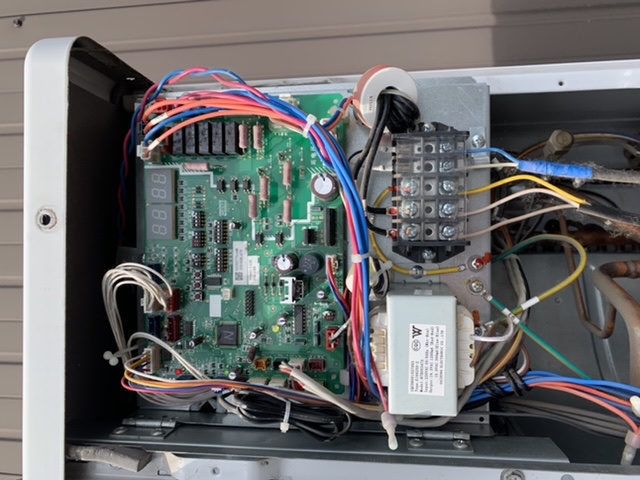

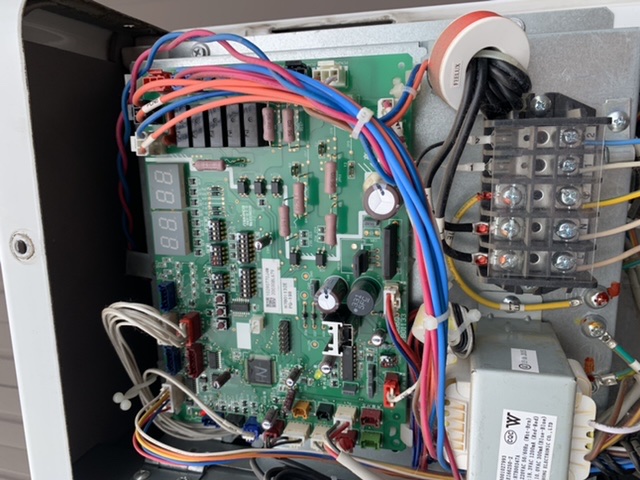

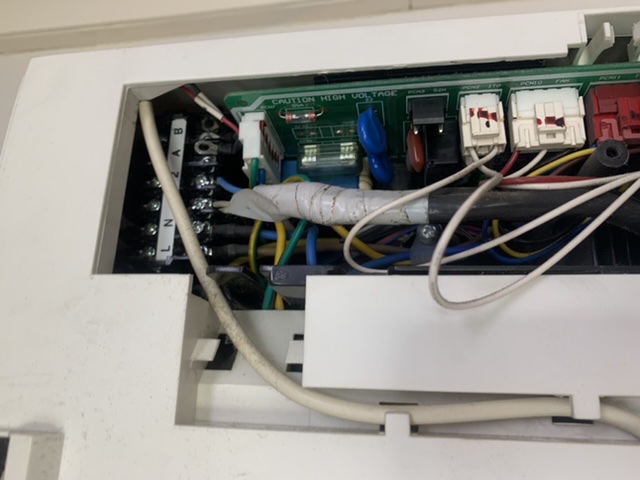

• Проверка инверторной платы — визуальный осмотр на следы перегрева, вздутые электролитические конденсаторы, проверка силовых транзисторов.
• Проверка EEV (электронных расширительных вентилей) — корректность работы каждого вентиля для каждого внутреннего блока.
• Проверка вентиляторов — работа на всех 25 ступенях, отсутствие посторонних звуков.
• Проверка четырёхходового клапана — корректность переключения охлаждение/обогрев.
• Проверка датчиков температуры — сопротивление мультиметром, сравнение с таблицей.
• Визуальный осмотр — состояние теплоизоляции трасс, креплений блоков, кронштейнов.

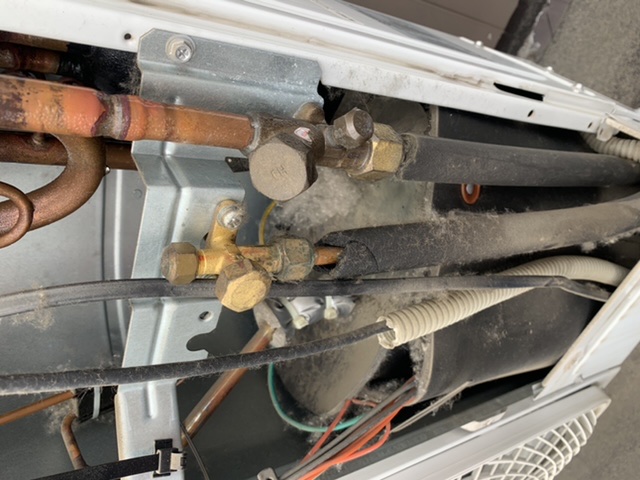

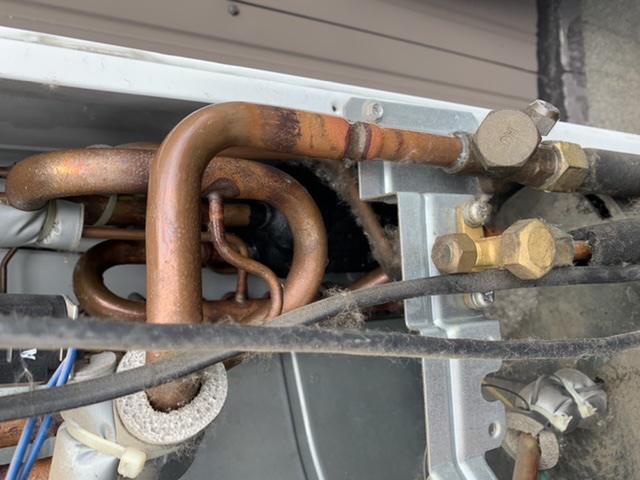

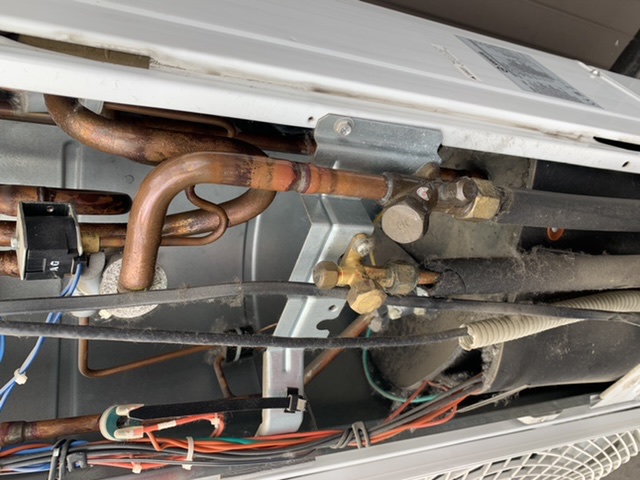

• Проверка кранов наружного блока — полное открытие, отсутствие подтёков масла.

11. Проверка работы во всех режимах

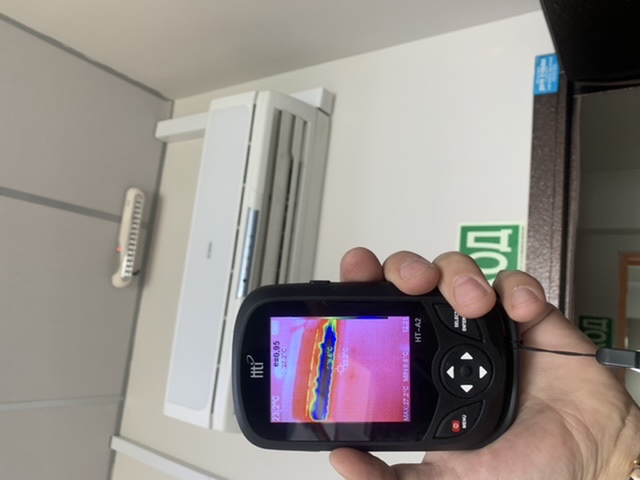

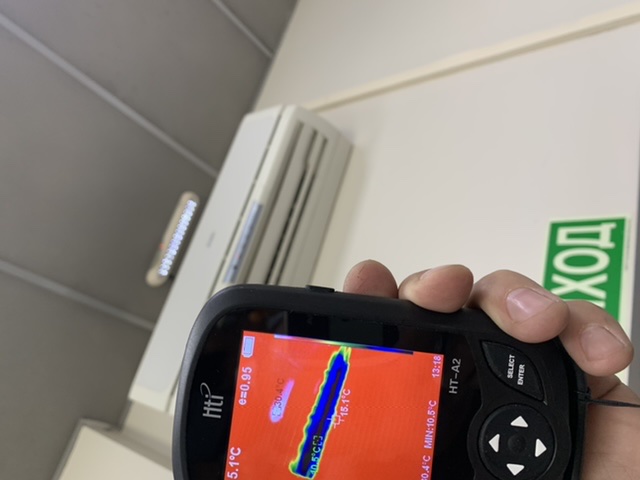

После обслуживания система включается во всех режимах: охлаждение (замер разницы температур 8–12 °C для каждого внутреннего блока), обогрев (проверка четырёхходового клапана), вентиляция, осушение. Проверка системы самодиагностики — отсутствие активных кодов ошибок на пульте ДУ. Проверка функции авторестарта, горячего запуска, автоматической разморозки. Проверка равномерности воздушного потока и работы жалюзи для каждого внутреннего блока.

Коды ошибок Sakata SMSL

Мультизональная система оснащена расширенной системой самодиагностики. Коды ошибок выводятся на пульт ДУ или миганием индикаторов:

При появлении кода ошибки необходимо обратиться к мастеру — самостоятельный ремонт не рекомендуется.

Особенности обслуживания VRF-системы с несколькими внутренними блоками

Количество внутренних блоков — до 7. При обслуживании каждый внутренний блок обрабатывается individually — чистка фильтров, испарителя, крыльчатки, дренажа. Время обслуживания пропорционально количеству блоков. Типичные комбинации:

Разветвлённая фреоновая трасса. Трасса от наружного блока разветвляется через Y-образные фитинги на отдельные линии к каждому внутреннему блоку. Диаметр труб зависит от мощности блока: для блоков 22–36 BTU — жидкость 1/4" (6,35 мм), газ 3/8" (9,52 мм) или 1/2" (12,7 мм); для блоков 40 BTU — жидкость 1/4" (6,35 мм), газ 1/2" (12,7 мм). Главная магистраль от наружного блока — жидкость 3/8" (9,52 мм), газ 5/8" (15,88 мм). При поиске утечки проверяются все соединения, включая разветвители.

Сложность вакуумирования. При суммарной длине трасс до 120 м вакуумирование занимает 40–60 минут — значительно дольше, чем для одиночной сплит-системы. Остаточное давление — не выше 500 Па. Недостаточное вакуумирование оставляет влагу в контуре — влага разрушает инверторный компрессор Hitachi.

Проверка EEV для каждого контура. Каждый внутренний блок управляется собственным электронным расширительным вентилем в наружном блоке. При диагностике проверяется корректность работы каждого EEV — нарушение приводит к неравномерному охлаждению или отказу одного из блоков.

Стоимость обслуживания, ремонта и заправки

Цены по московскому рынку на сентябрь 2026 года:

Обслуживание

Заправка фреоном

Ремонт

Точную стоимость мастер называет после диагностики — с учётом количества внутренних блоков, длины трасс, типа блоков и объёма работ.

Как часто нужно обслуживание

Самостоятельно персонал может промыть съёмные воздушные фильтры внутренних блоков — ежемесячно при коммерческой эксплуатации. Все остальные работы требуют профессионального инструмента и квалификации.

Почему обслуживание VRF-системы должны выполнять специалисты

Мультизональная VRF-система Sakata SMSL-155V — сложное полупромышленное оборудование с инверторным компрессором Hitachi, разветвлённой фреоновой трассой до 120 м, до 7 внутренними блоками и 15,5 кВт мощности. Обслуживание требует:

• Манометрического коллектора для проверки давления R410A — с диапазоном до 5,3 МПа (53 бар). Без прибора невозможно оценить состояние системы.
• Электронных весов для дозаправки фреоном. Переполнение системы с такой массой хладагента критично — избыточное давление перегружает компрессор.
• Электронного течеискателя для поиска утечек в разветвлённой трассе с множеством соединений и Y-образных разветвителей.
• Вакуумного насоса для откачки воздуха и влаги из контура длиной до 120 м — вакуумирование занимает 40–60 минут.
• Мультиметра и токоизмерительных клещей для диагностики инверторного компрессора Hitachi на разных частотах и проверки EEV.
• Аппарата высокого давления для мойки наружного блока 97 кг — с регулировкой давления и углом струи.
• Профессиональной щелочной химии для теплообменников — бытовые средства повреждают алюминиевые рёбра.
• Опыта работы с VRF-системами — система самодиагностики, коды ошибок, алгоритмы поиска неисправностей в многоблочной конфигурации требуют специализированных знаний.
• Безопасности. Хладагент R410A под давлением вызывает обморожение. Наружный блок 97 кг на фасаде требует альпиниста. Электрические компоненты под напряжением — поражение током опасно для жизни.
• Гарантии. Производитель Sakata аннулирует гарантию при самостоятельном обслуживании.
