Обслуживание, ремонт и заправка осушителя воздуха Comaro CRD-1.0 в Москве

Рефрижераторный осушитель сжатого воздуха Comaro CRD-1.0 — компактный агрегат производительностью 1000 л/мин, который удаляет влагу из пневмосистемы путём охлаждения сжатого воздуха до точки росы +5 °C. Устанавливается на компрессорах малой и средней производительности в цехах, мастерских, автосервисах и на производствах. Как и любое оборудование с холодильным контуром, осушитель нуждается в регулярном обслуживании — без него фильтры забиваются, конденсатор теряет эффективность, а хладагент постепенно уходит через микротечи. Компания «МонтажМастер» выполняет обслуживание, ремонт и заправку осушителей Comaro в Москве и Московской области.

Оборудование

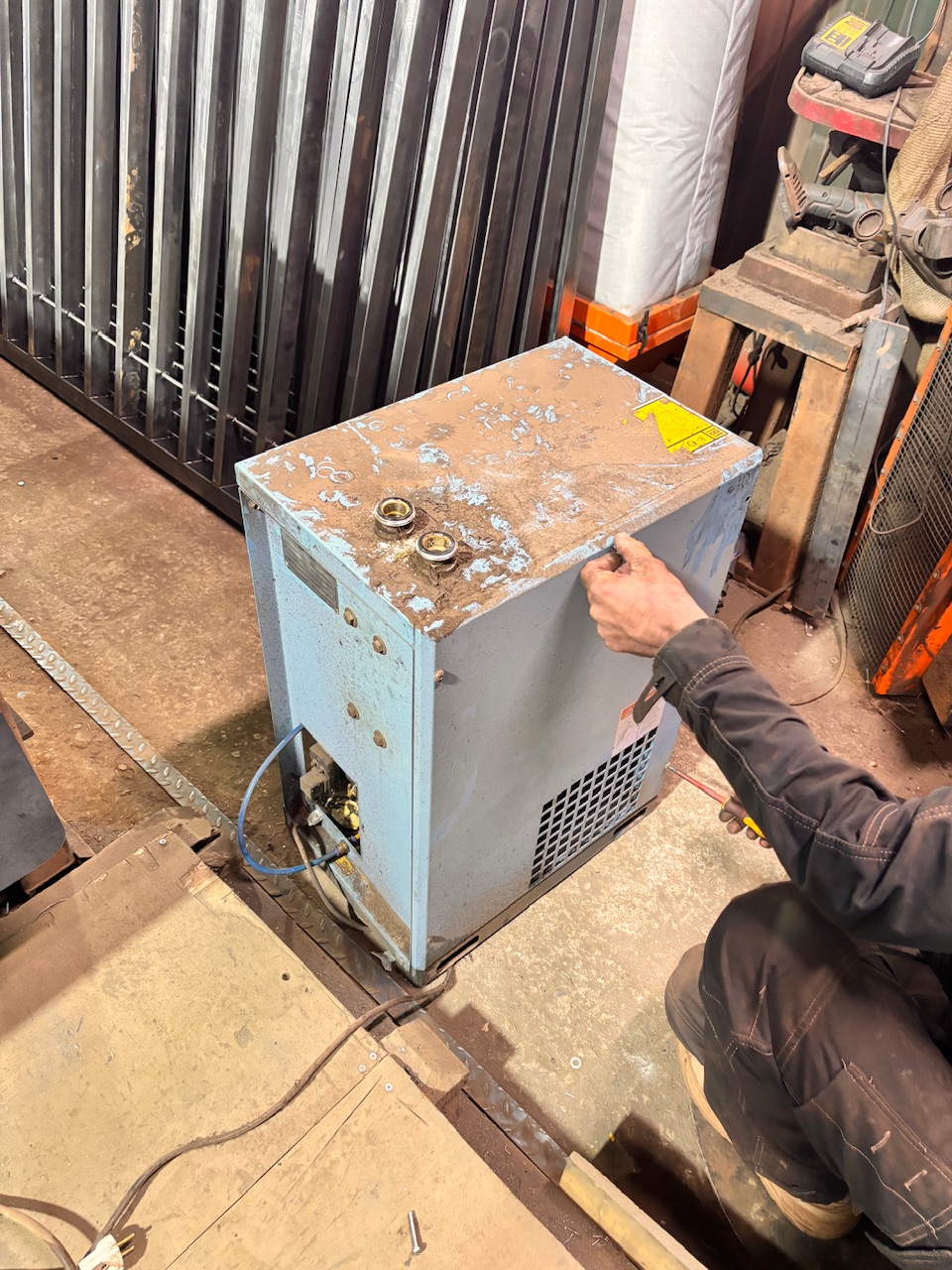

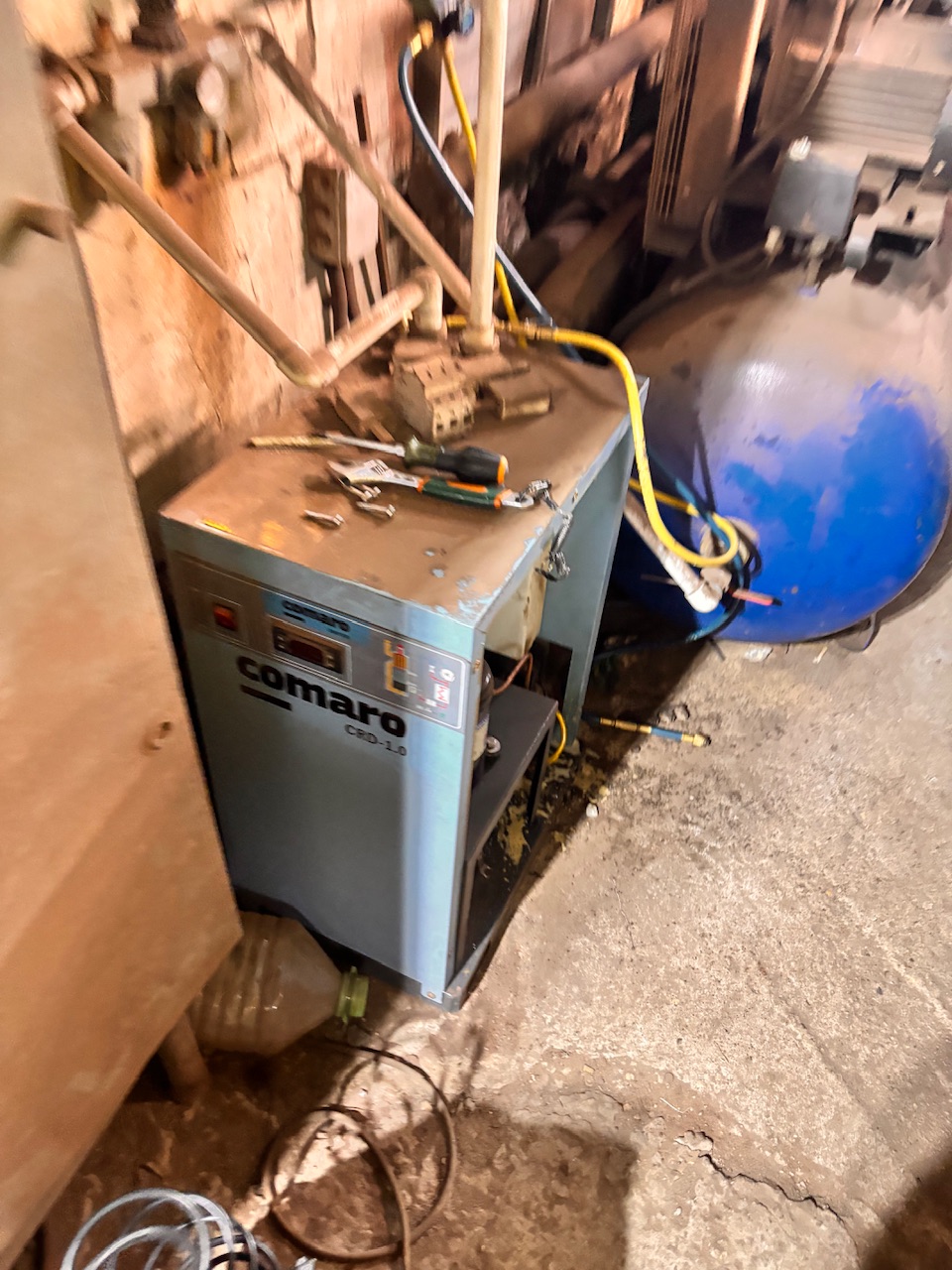

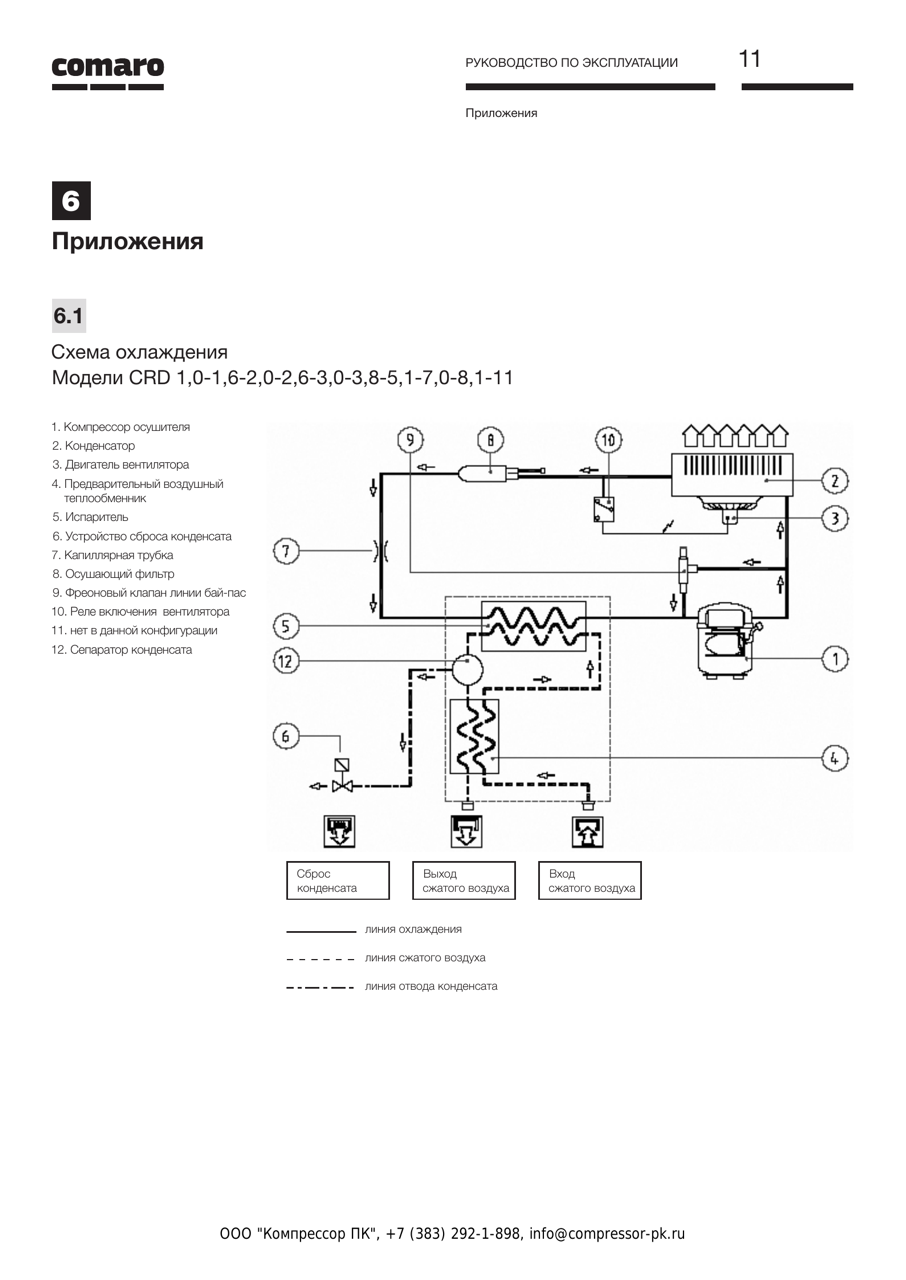

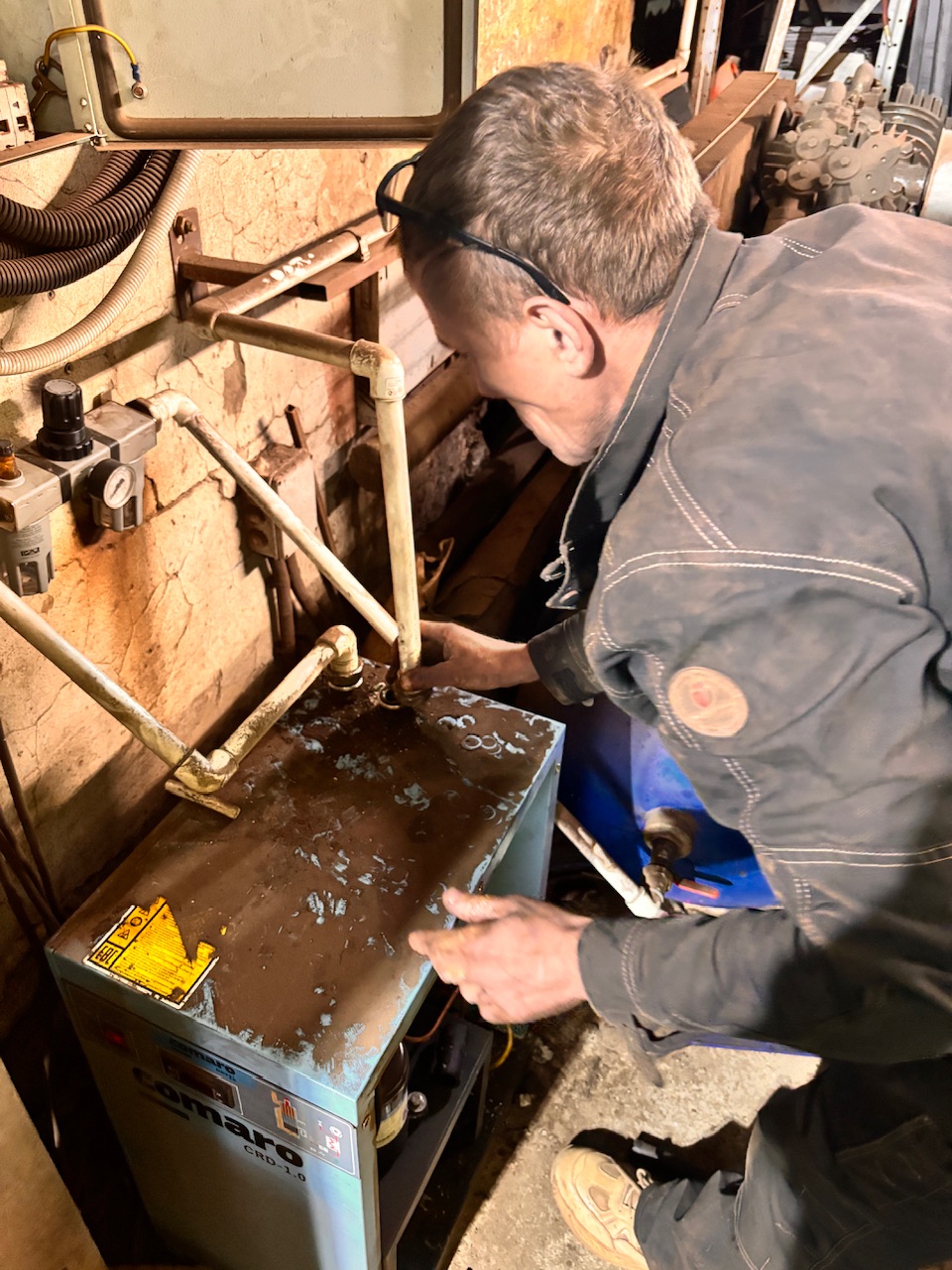

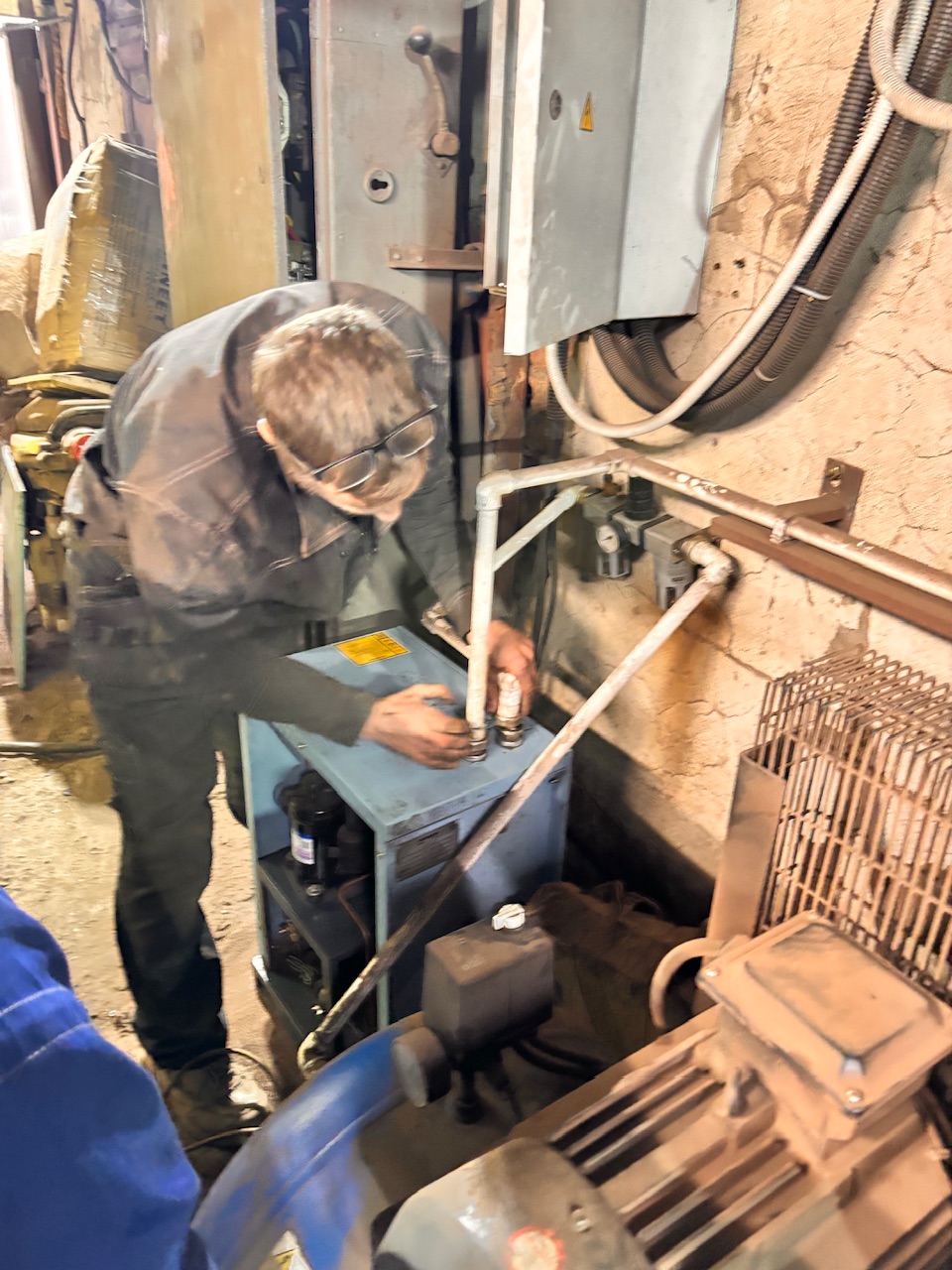

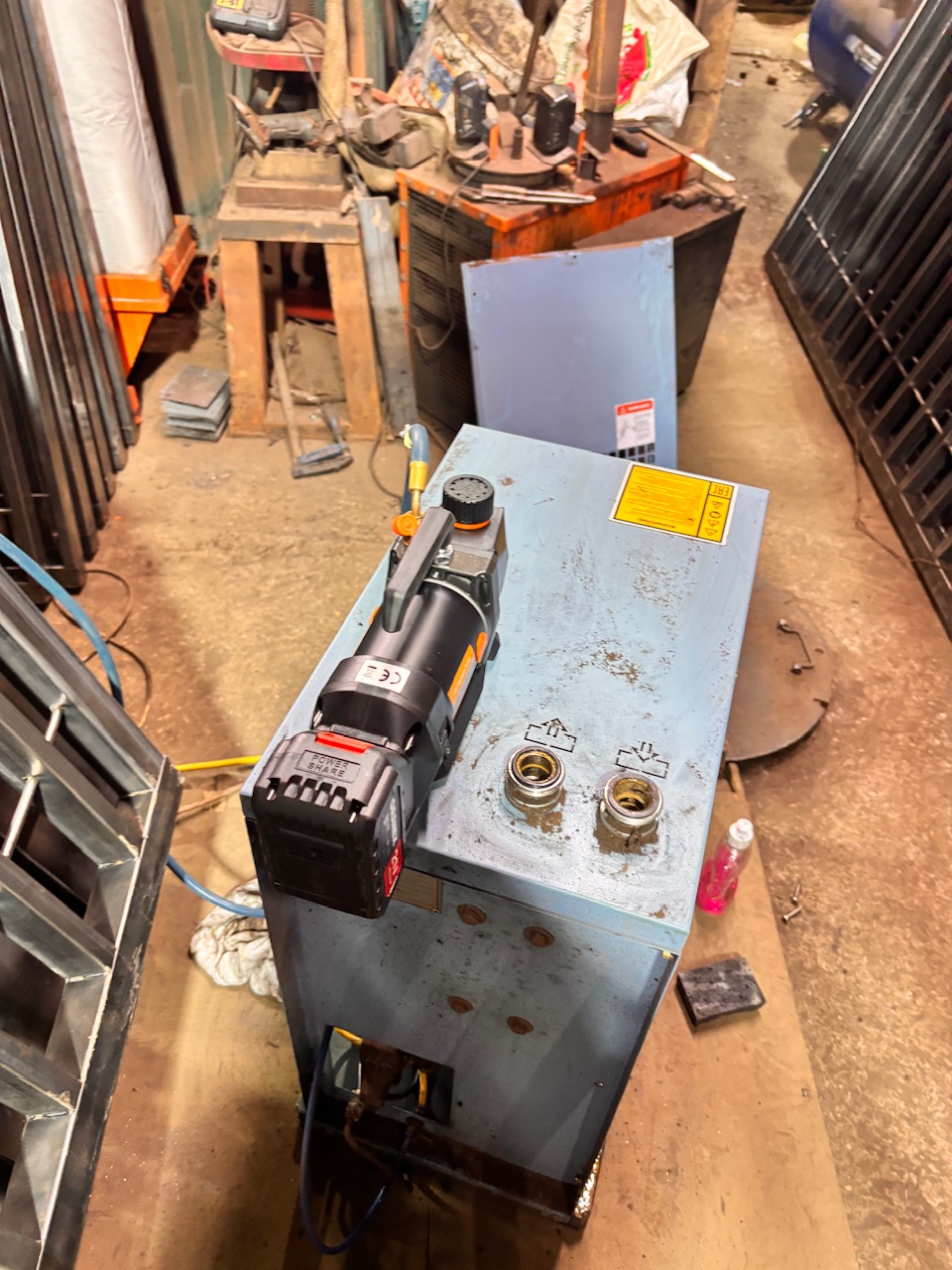

Comaro CRD-1.0 — рефрижераторный осушитель сжатого воздуха итальянского бренда, собираемый в Китае. Агрегат работает по классической схеме: сжатый воздух проходит через комбинированный теплообменник, где охлаждается фреоновым контуром, влага конденсируется и отводится через дренажный клапан, а осушенный воздух подогревается входящим потоком и подаётся в пневмосеть.

Оборудование

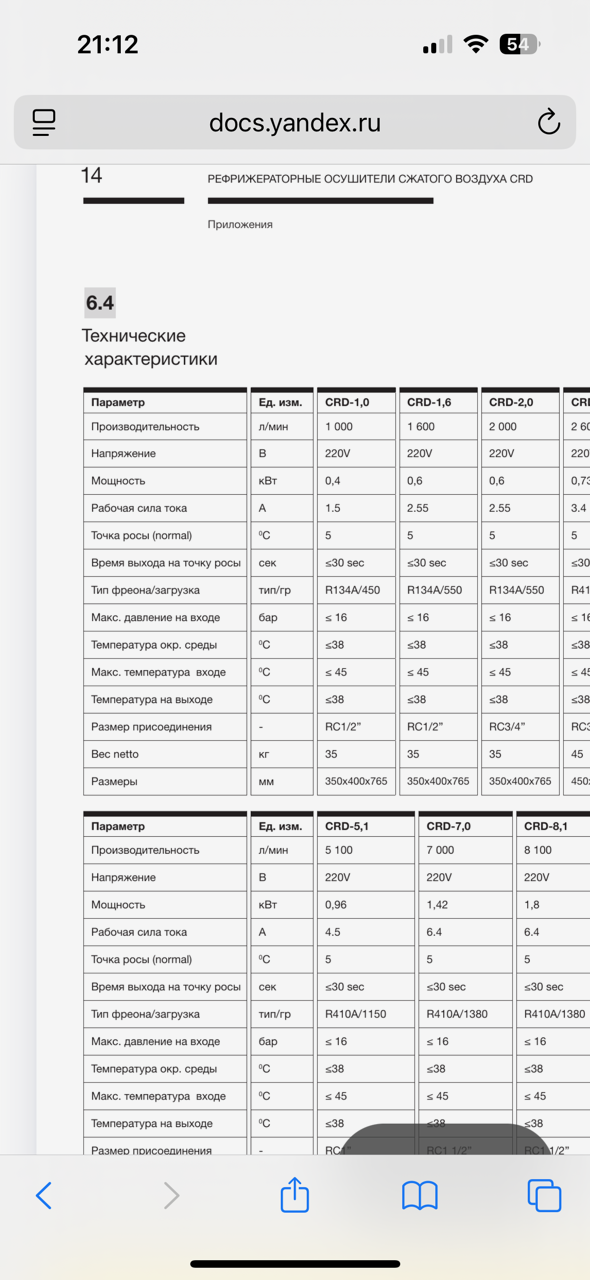

Технические характеристики

Параметр	Значение
Тип	Рефрижераторный осушитель сжатого воздуха

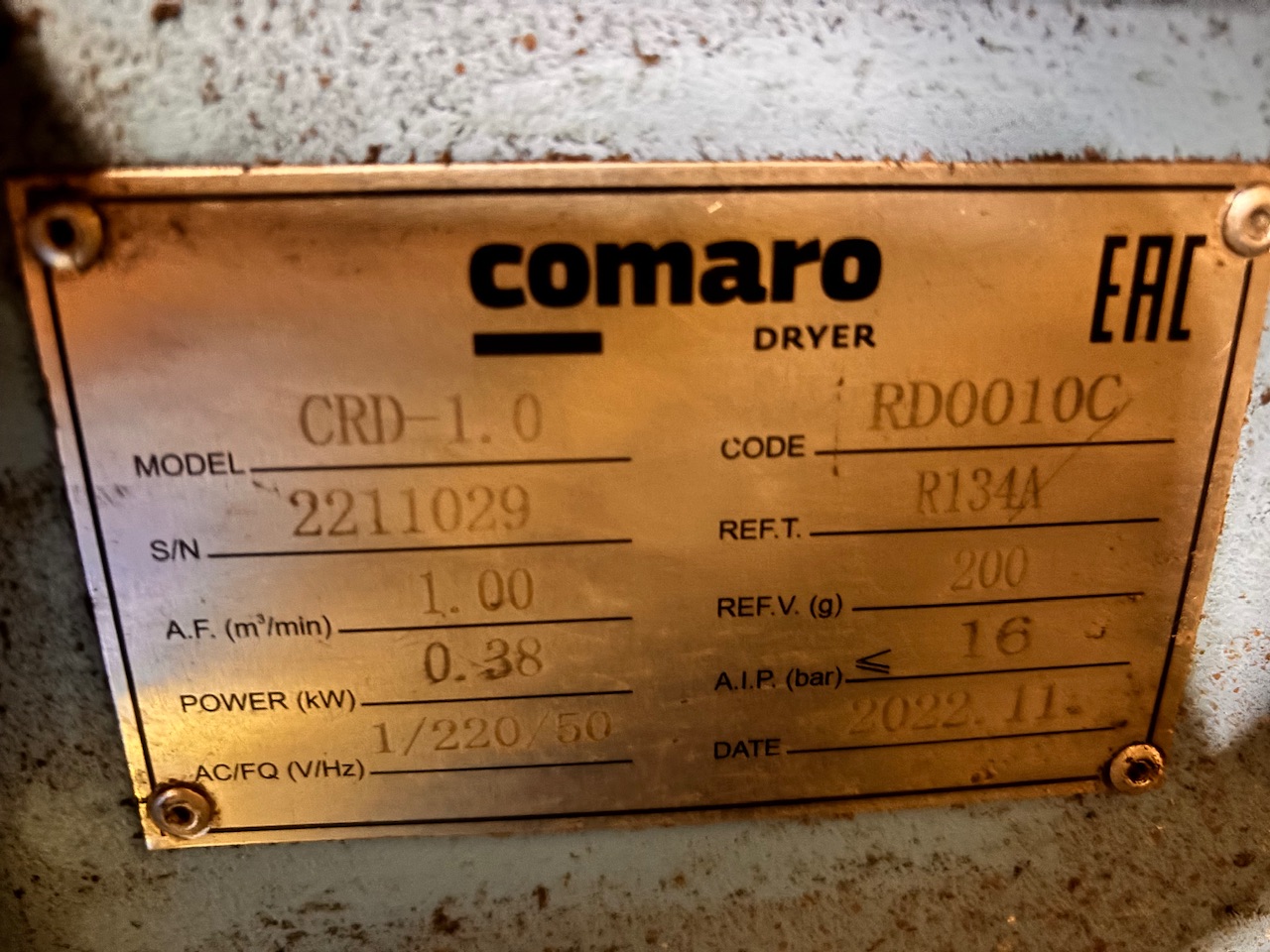

Модель	Comaro CRD-1.0
Производительность	1000 л/мин (60 м³/ч)
Максимальное рабочее давление	16 бар
Точка росы	+5 °C
Время выхода на точку росы	≤ 30 сек
Хладагент	R134A
Заводская заправка фреона	450 г
Электропитание	220 В, 1 фаза, 50 Гц
Потребляемая мощность	0,4 кВт
Рабочий ток	1,5 А
Тип компрессора	Спиральный (Scroll)
Присоединение	RC 1/2″ (3/4″)
Максимальная температура на входе	+45 °C
Максимальная температура окружающей среды	+38 °C
Температура на выходе	+38 °C
Габариты (ШхГхВ)	350×400×765 мм
Вес	35 кг
Класс защиты	IP 42
Гарантия производителя	12 месяцев

Осушитель оснащён комбинированным алюминиевым теплообменником с капиллярной трубкой, спиральным компрессором с увеличенным ресурсом, таймерным дренажным клапаном для отвода конденсата и микропроцессорным контроллером с цифровой индикацией точки росы. Корпус выполнен из оцинкованной стали. Воздух на выходе соответствует классу чистоты 4–5 по ISO 8573-1.

Зачем обслуживать осушитель

Осушитель работает в непрерывном режиме, пропуская через себя сжатый воздух с частицами масла, пыли и влаги. Без регулярного обслуживания появляются проблемы: vent-master.ru

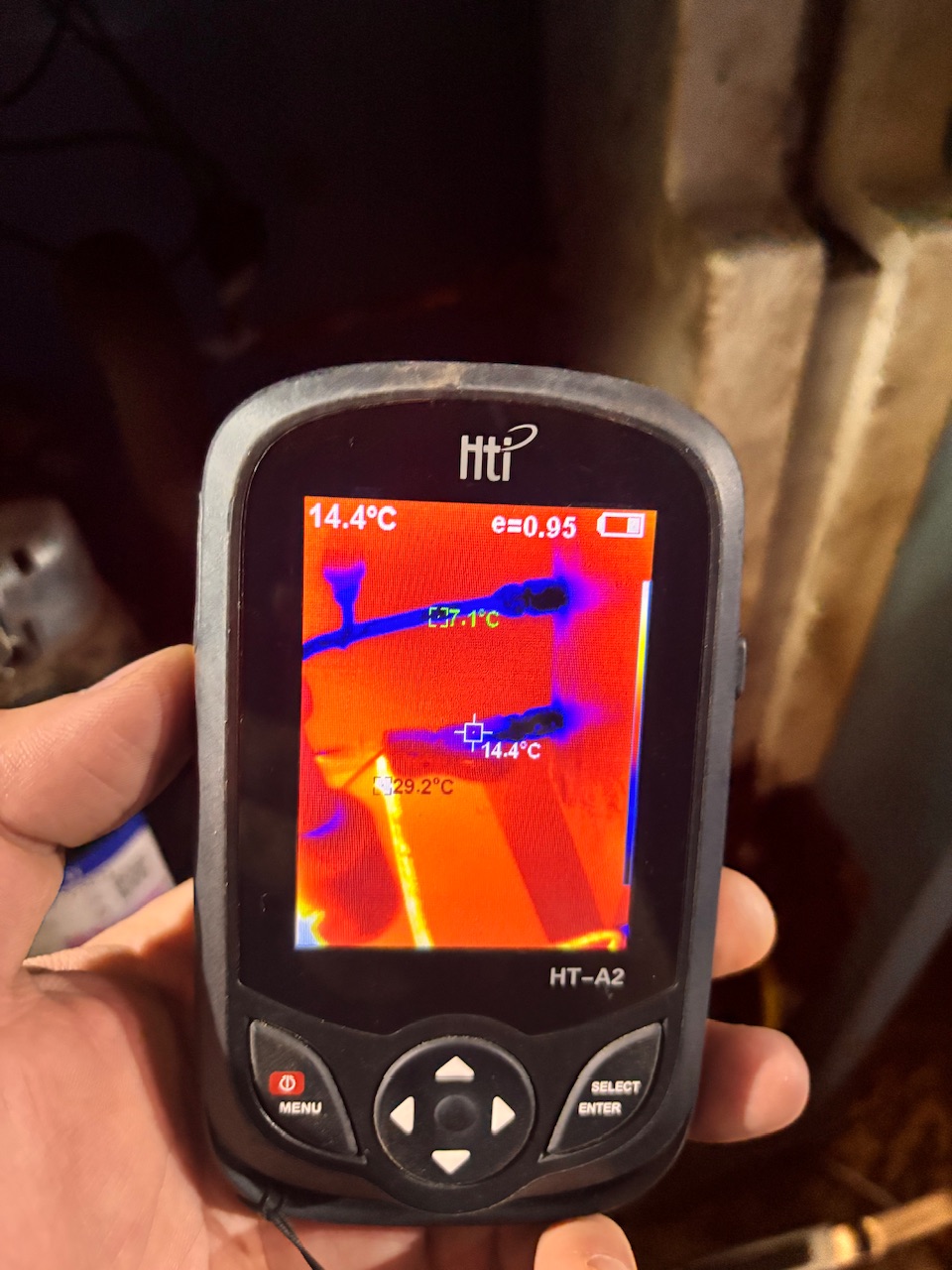

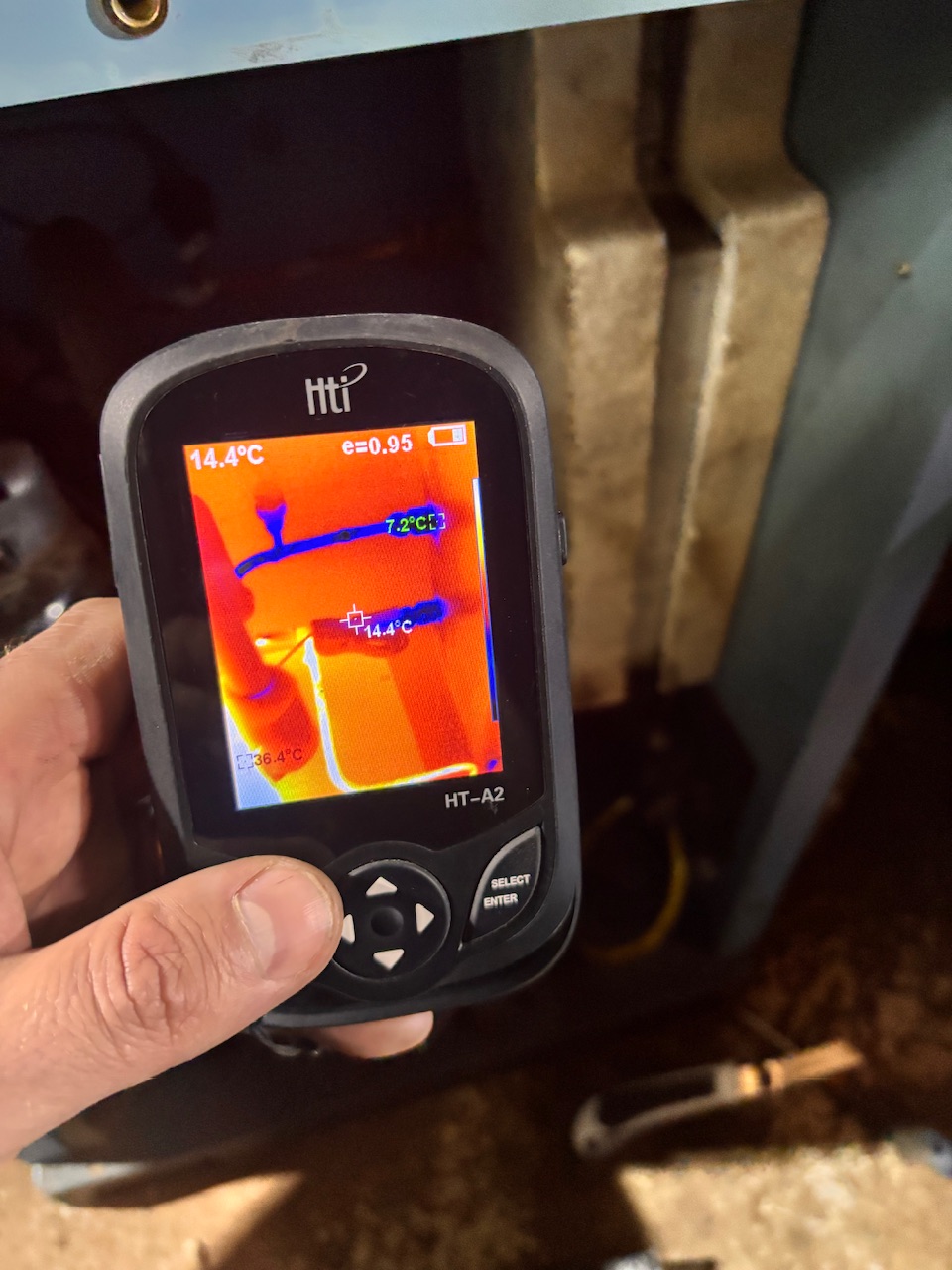

Повышение точки росы. Грязный конденсатор не отводит тепло — фреон не охлаждает воздух до нужной температуры. Точка росы поднимается с +5 °C до +10–15 °C, и влага проходит в пневмосеть.

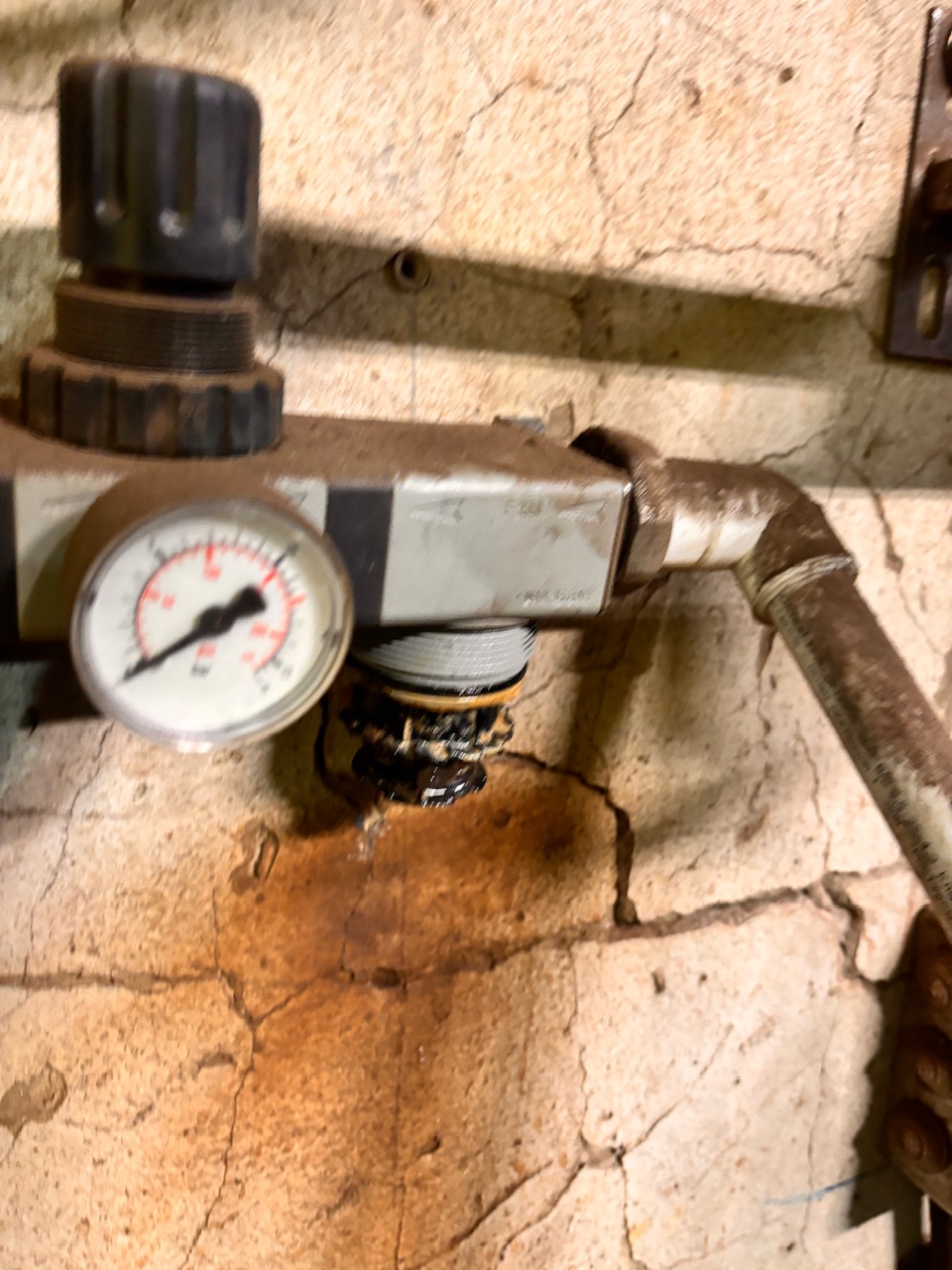

Конденсат в магистралях. Влага из сжатого воздуха попадает в пневмоинструмент, клапаны и цилиндры. Это вызывает коррозию, заклинивание и преждевременный износ оборудования.
Перегрев компрессора. При загрязнённом конденсаторе давление конденсации растёт, компрессор работает при повышенной температуре. Ресурс сокращается в 2–3 раза.
Отказ дренажного клапана. Засорение сетчатого фильтра дренажного клапана приводит к тому, что конденсат не отводится и скапливается в теплообменнике — эффективность осушения падает до нуля.
Утечка фреона. Вибрация и коррозия медных трубок вызывают постепенную утечку R134A. Недостаток хладагента снижает холодопроизводительность — осушитель перестаёт справляться с нагрузкой.
Сбои автоматики. Пыль и влага в электрическом отсеке вызывают окисление контактов, ложные срабатывания защит и непредсказуемое поведение контроллера.

Что входит в обслуживание

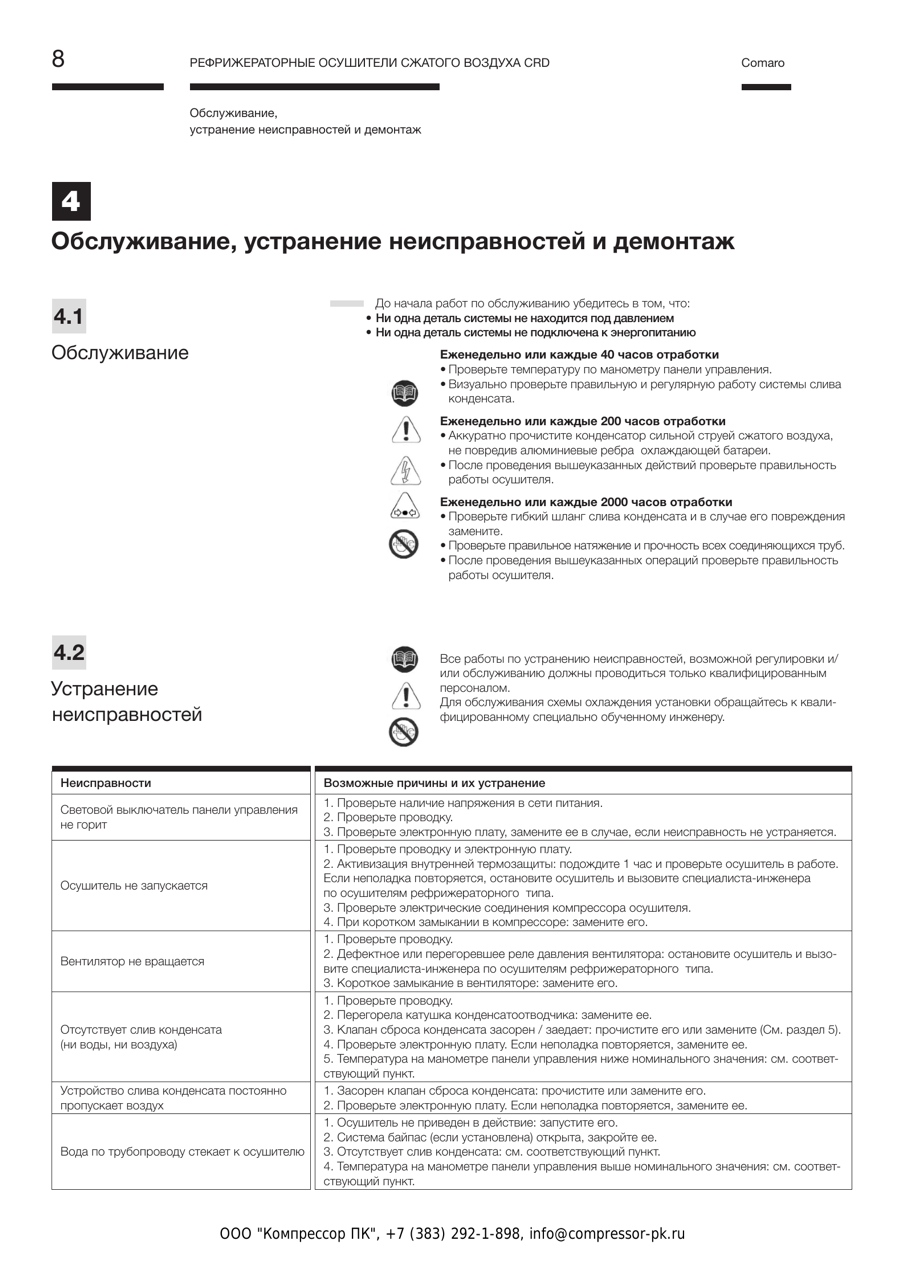

Производитель Comaro в официальном руководстве регламентирует следующий объём работ:

Еженедельно или каждые 40 часов работы

Проверка температуры точки росы по индикатору панели управления
Визуальная проверка корректной и регулярной работы системы слива конденсата

Каждые 200 часов работы

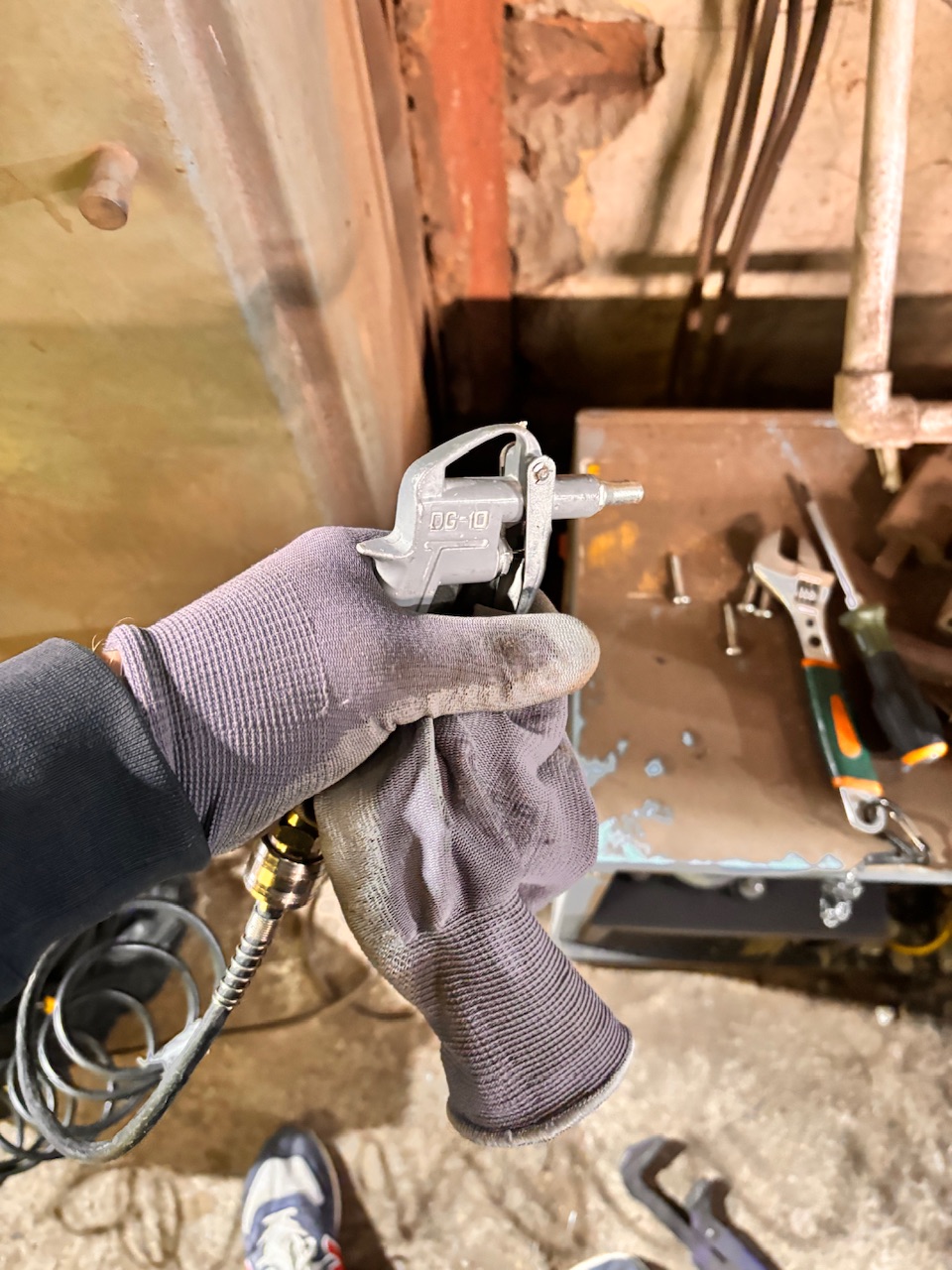

Очистка конденсатора сильной струёй сжатого воздуха — без повреждения алюминиевых ламелей
Проверка правильности работы осушителя после очистки

Каждые 2000 часов работы

Проверка гибкого шланга слива конденсата — при повреждении замена
Проверка натяжения и прочности всех соединительных трубок
Проверка правильности работы осушителя после обслуживания

Полное сервисное обслуживание (раз в год)

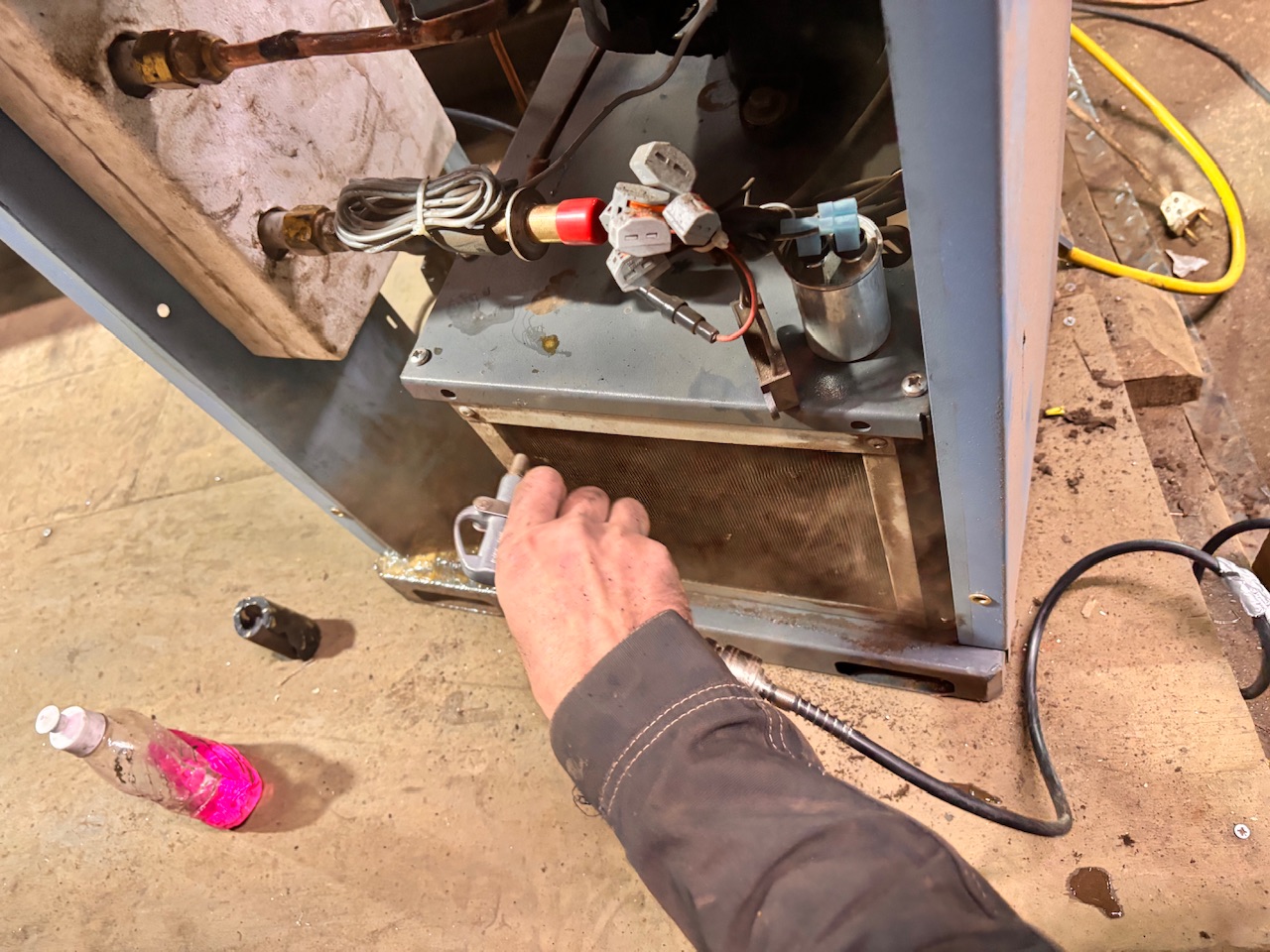

Конденсатор. Мойка аппаратом высокого давления с применением специализированного очистителя. Выправка смятых ламелей расчёской-гребёнкой.
Теплообменник. Визуальный осмотр на наличие загрязнений и коррозии. При необходимости — промывка тёплой водой с моющим средством (без агрессивных растворителей).

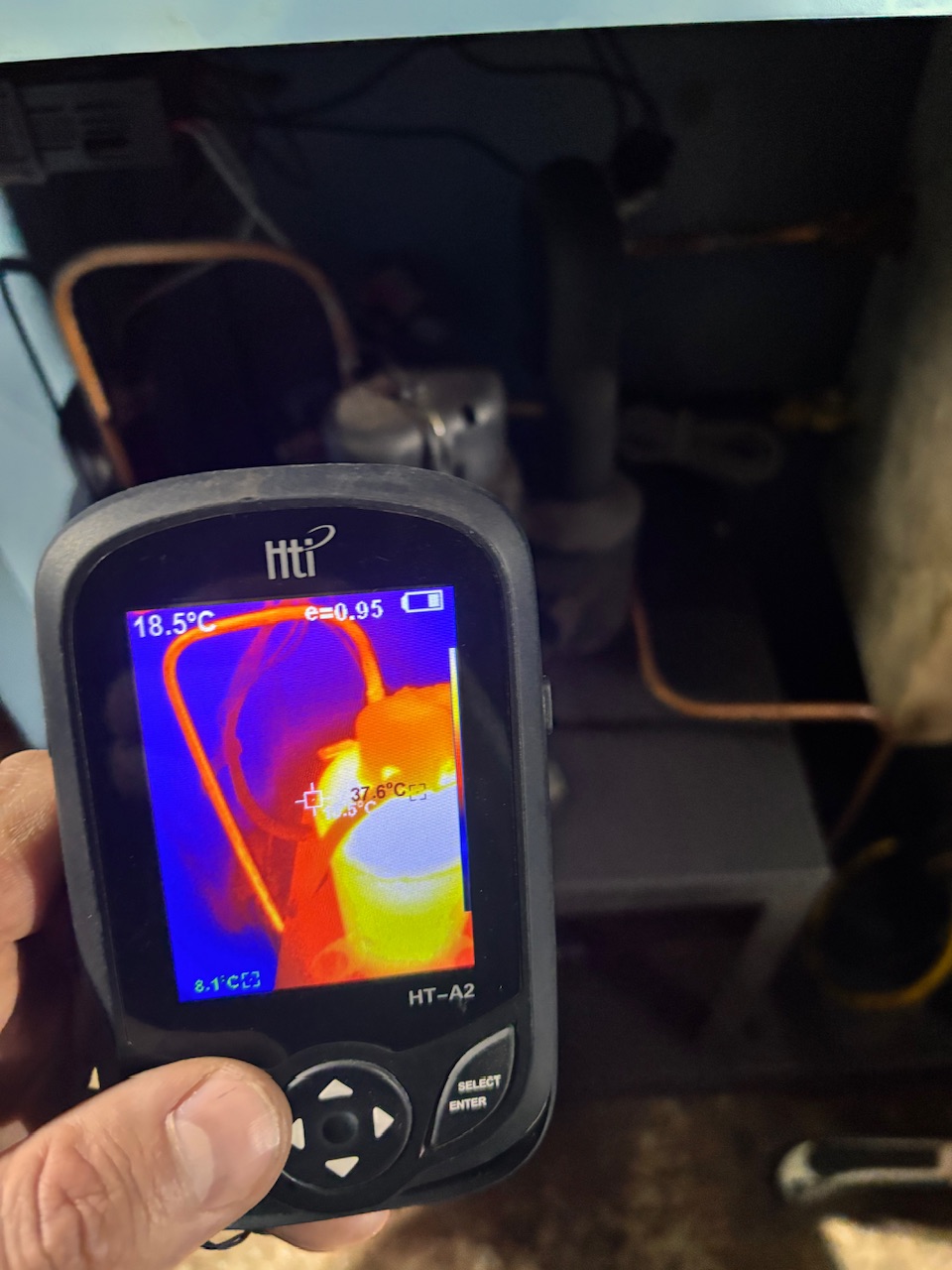

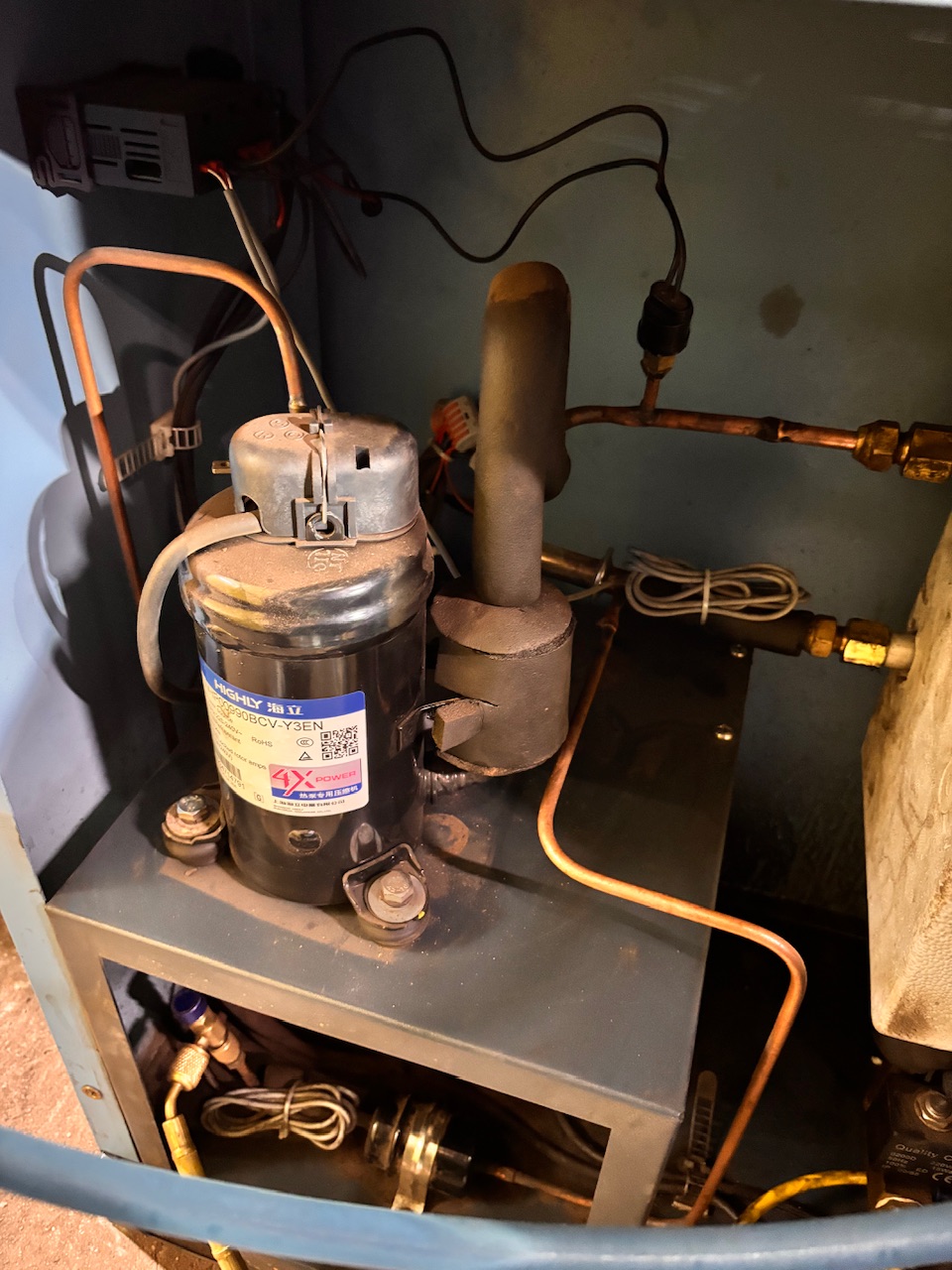

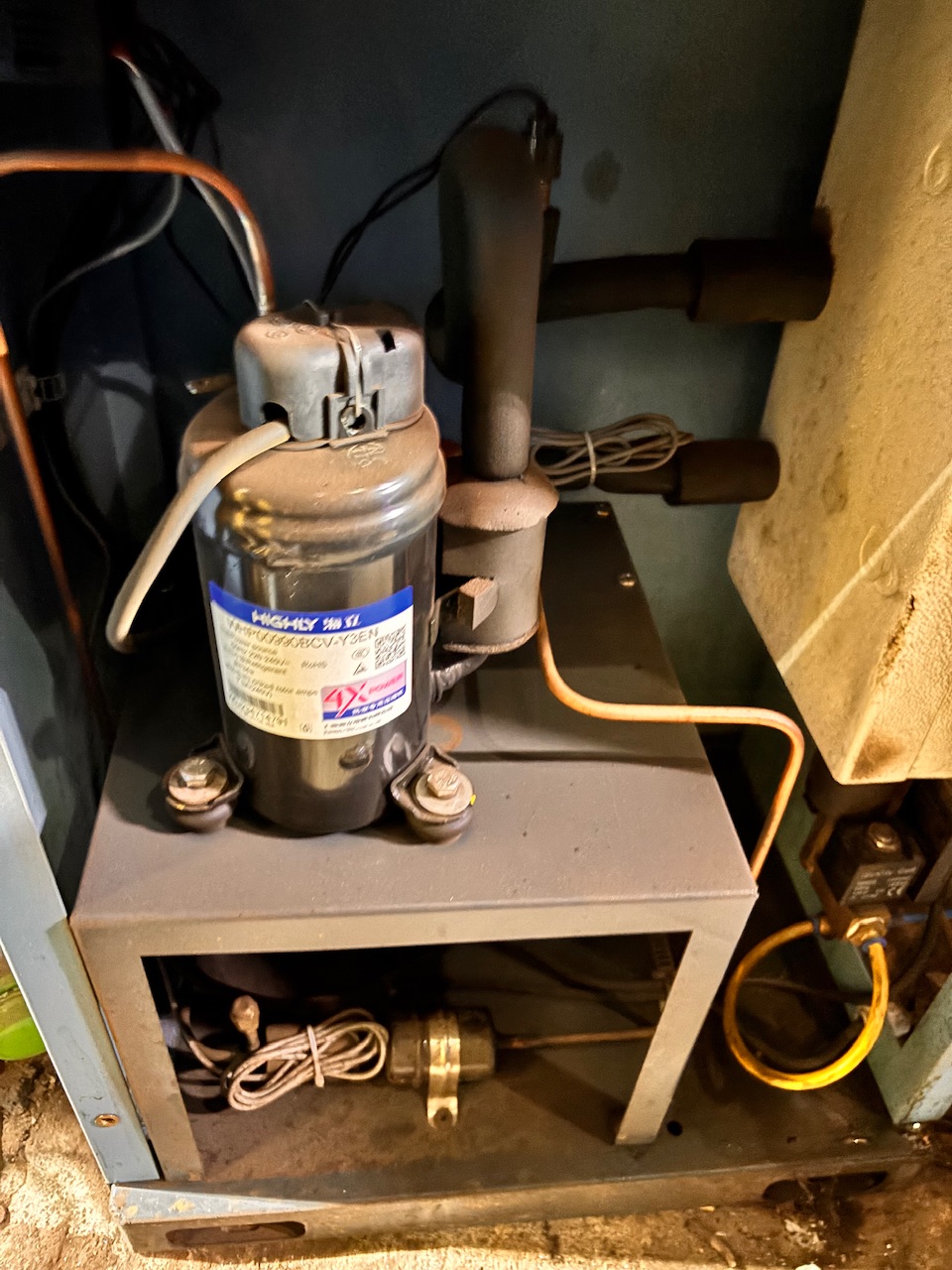

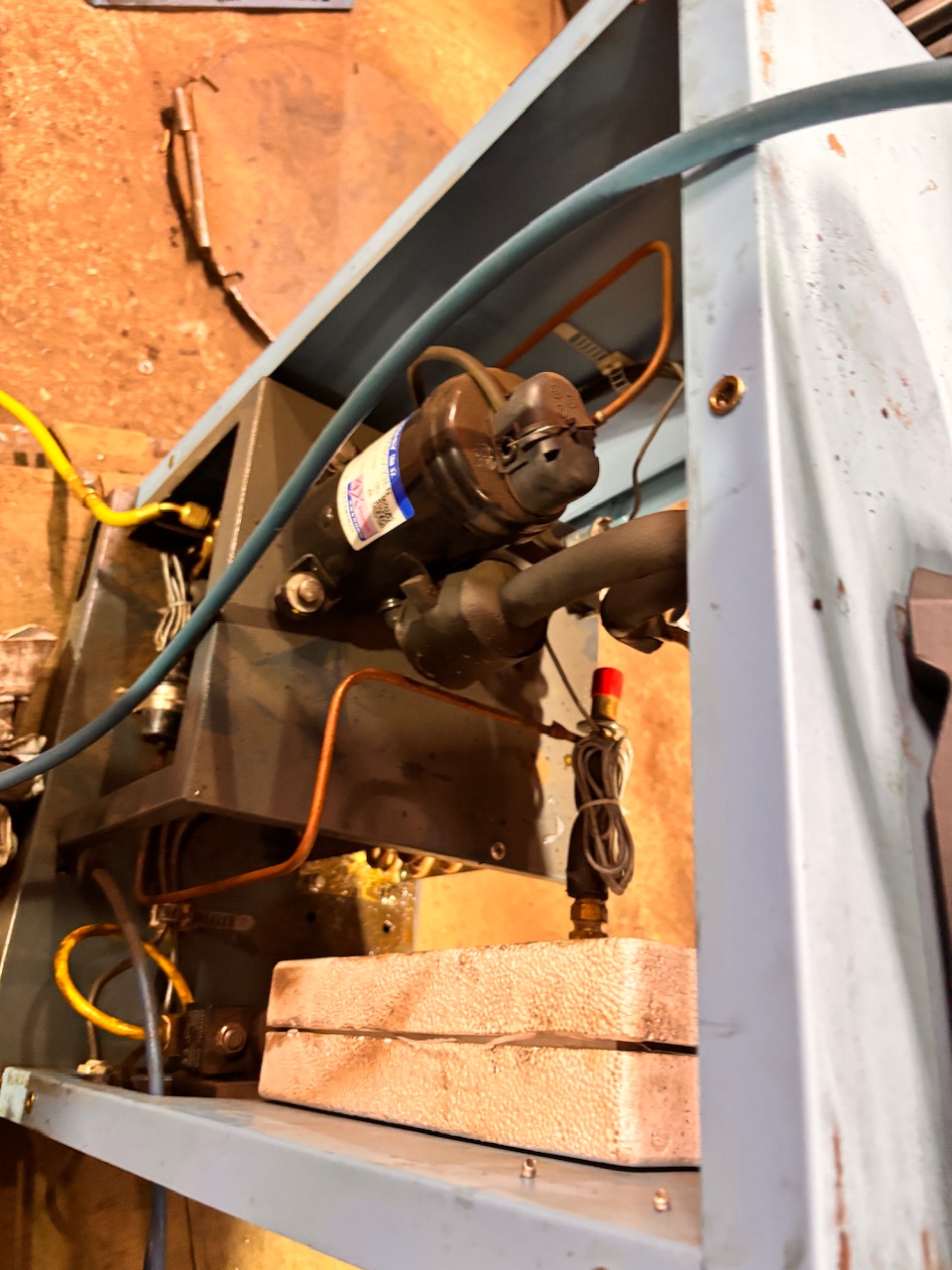

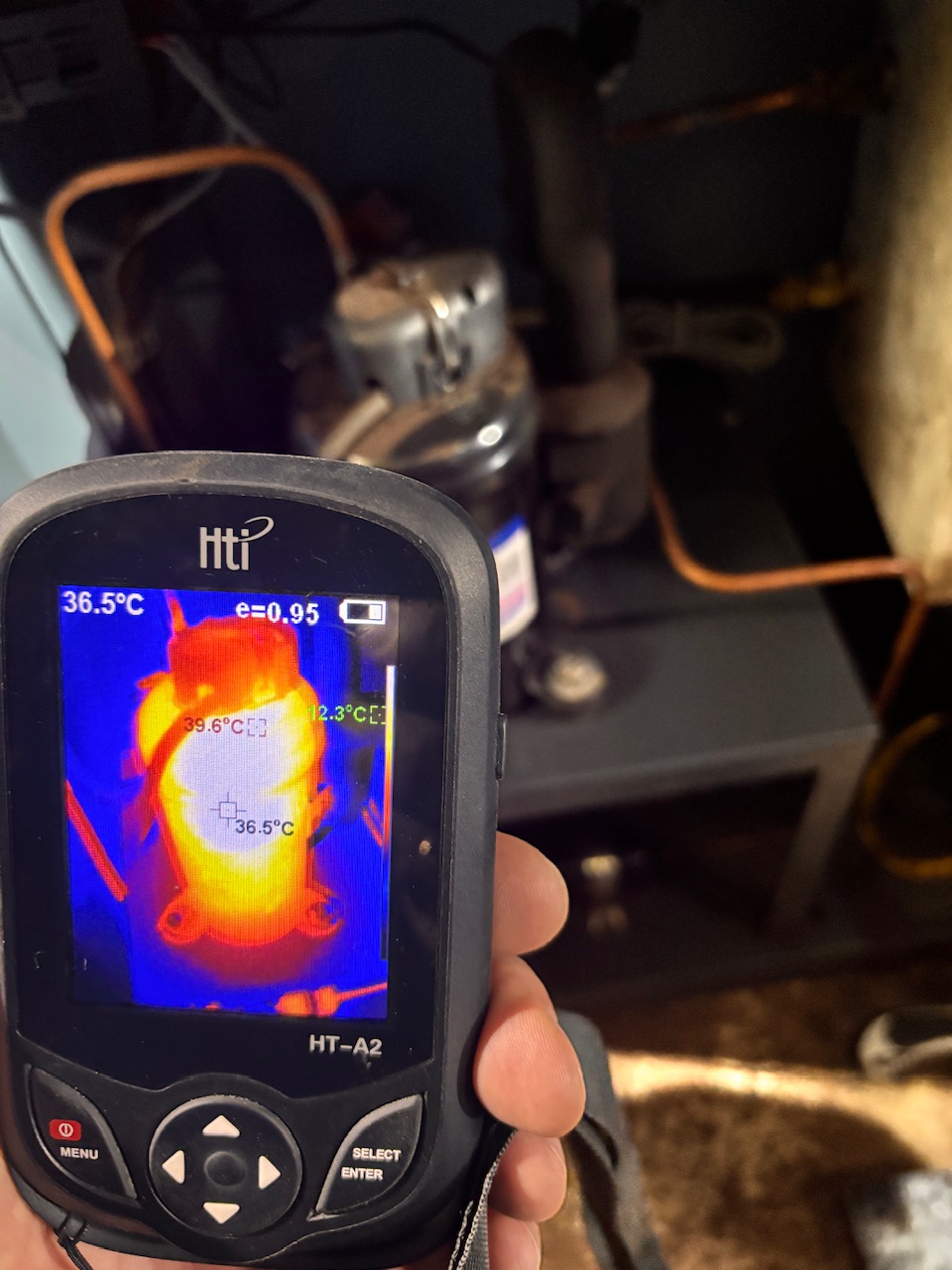

Компрессор. Проверка рабочих шумов и вибрации. Измерение сопротивления обмоток и потребляемого тока. Контроль температуры нагнетания. Проверка подогревателя картера.
Дренажная система. Прочистка сетчатого фильтра дренажного клапана: замачивание в мыльной воде на 10 минут, промывка чистой водой или продувка сжатым воздухом. Проверка таймерного клапана через кнопку TEST.

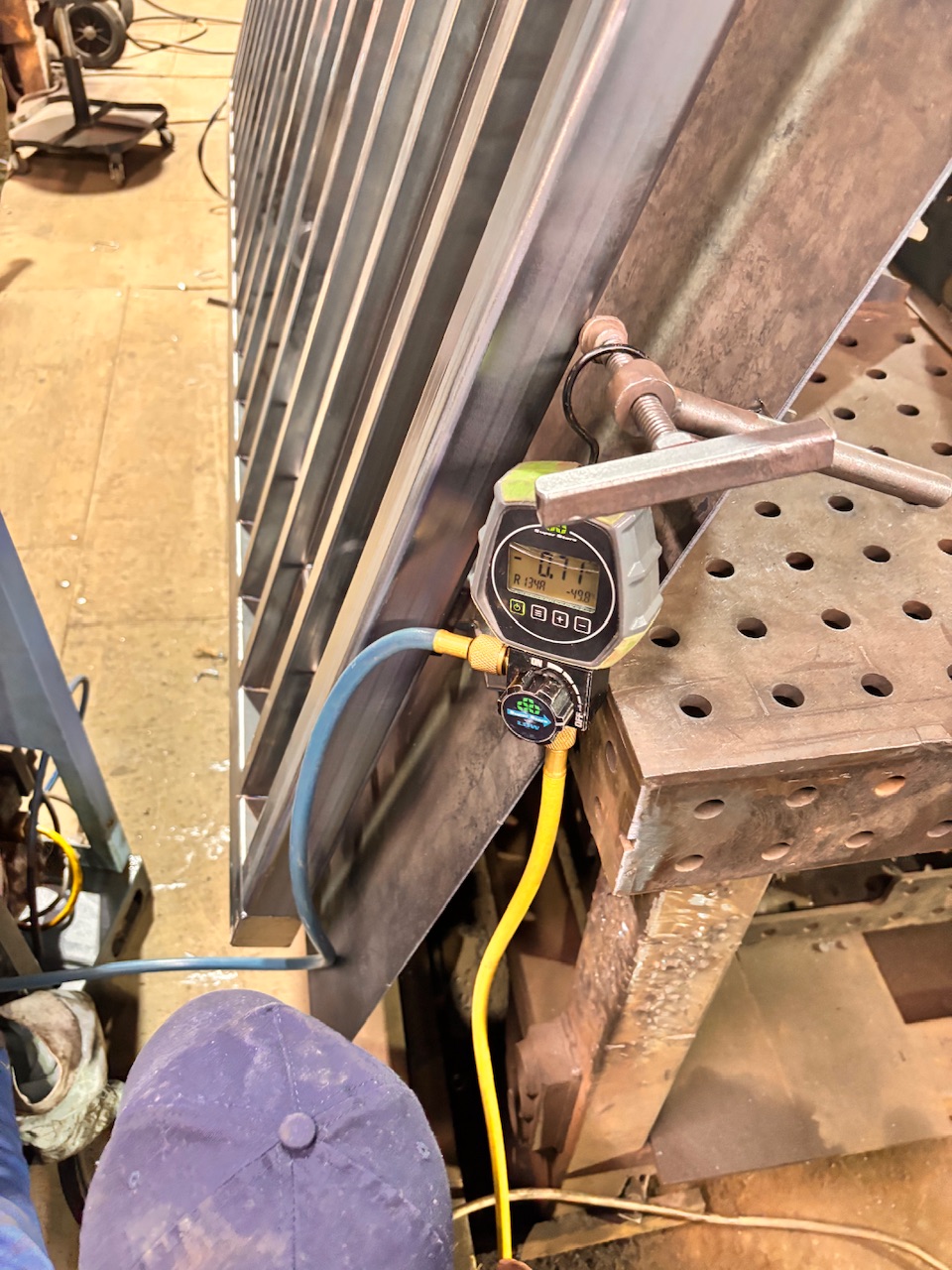

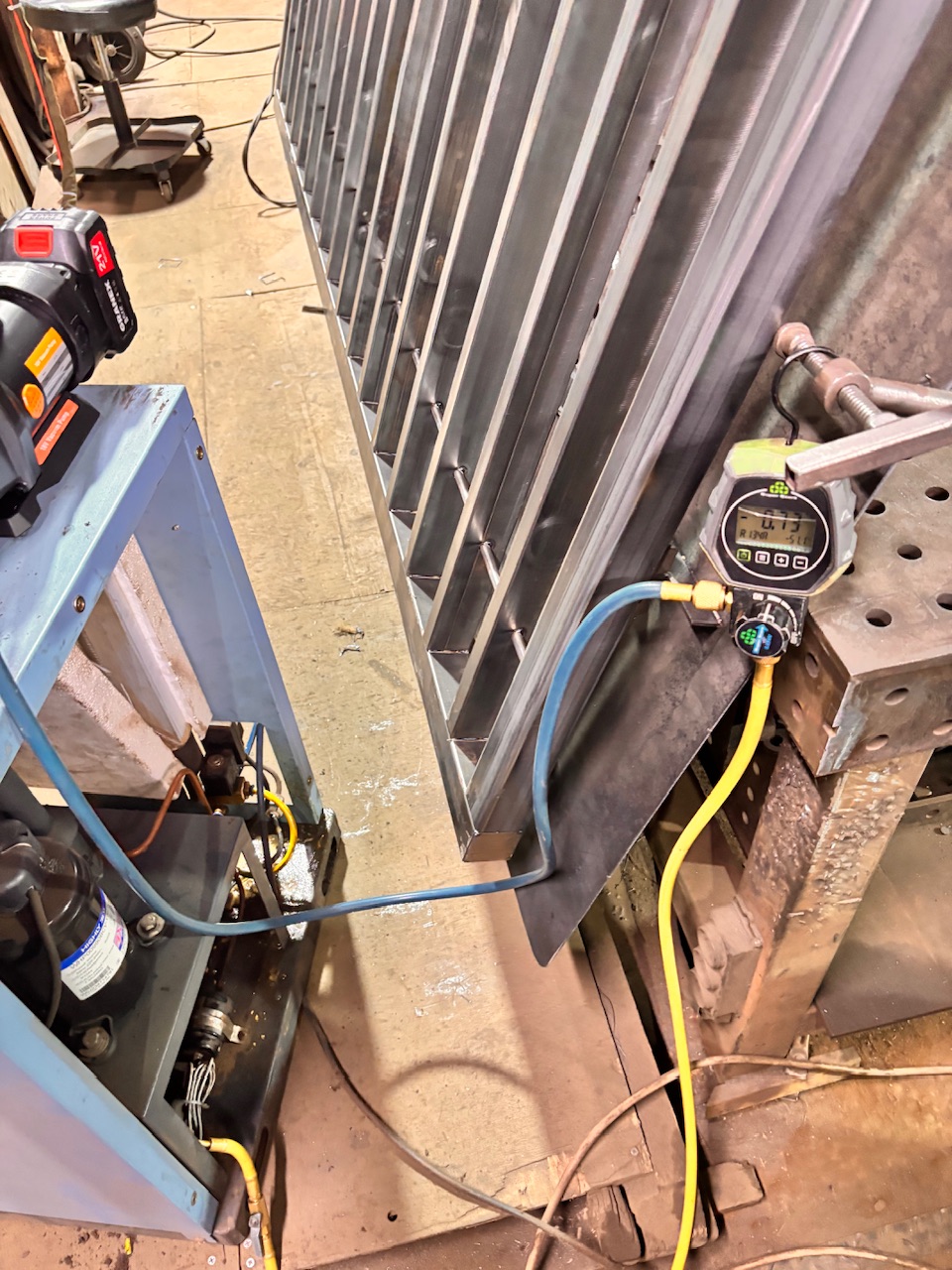

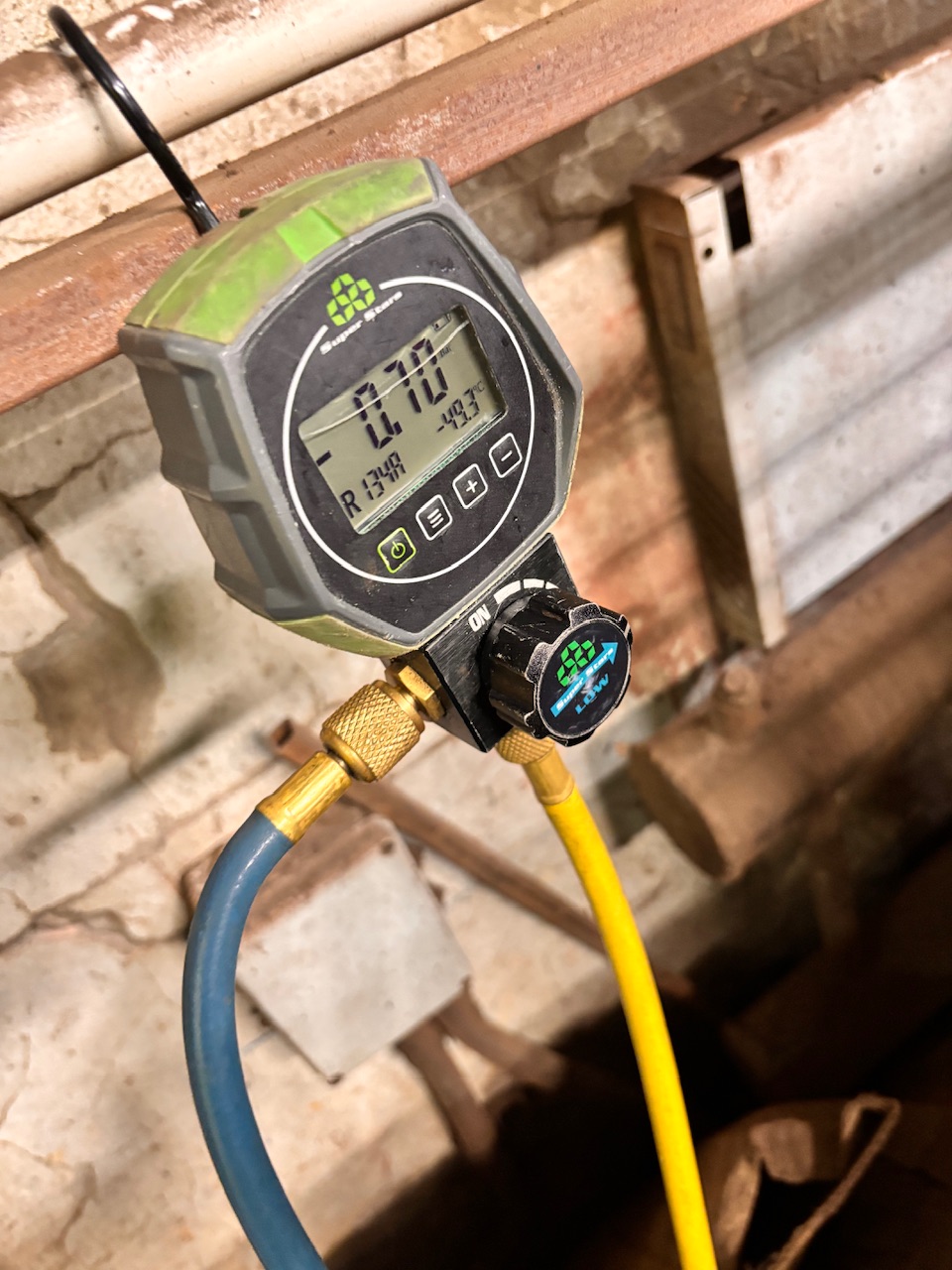

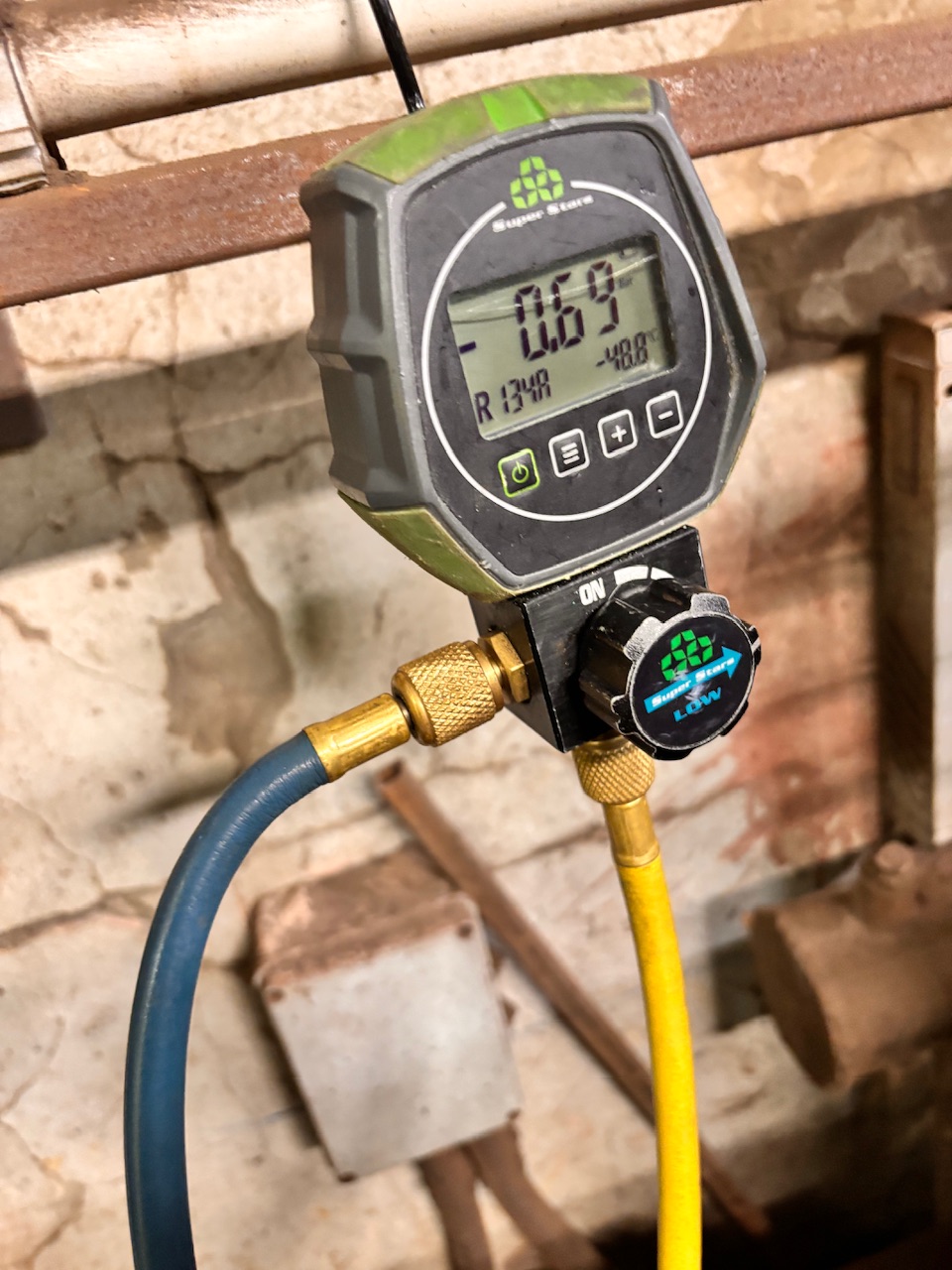

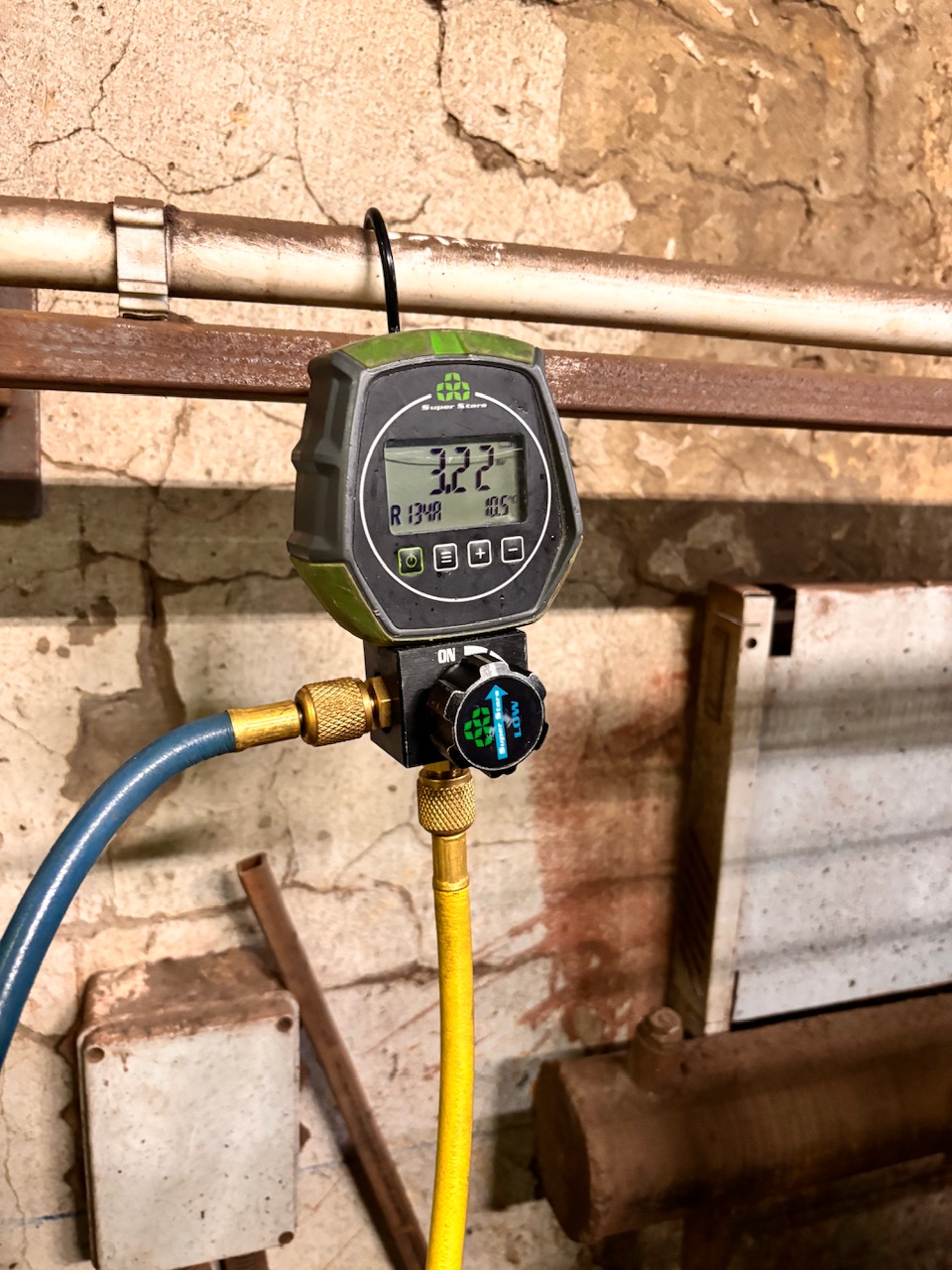

Фреоновый контур. Проверка рабочего давления R134A манометрической станцией. Поиск утечек электронным течеискателем. Дозаправка при необходимости.

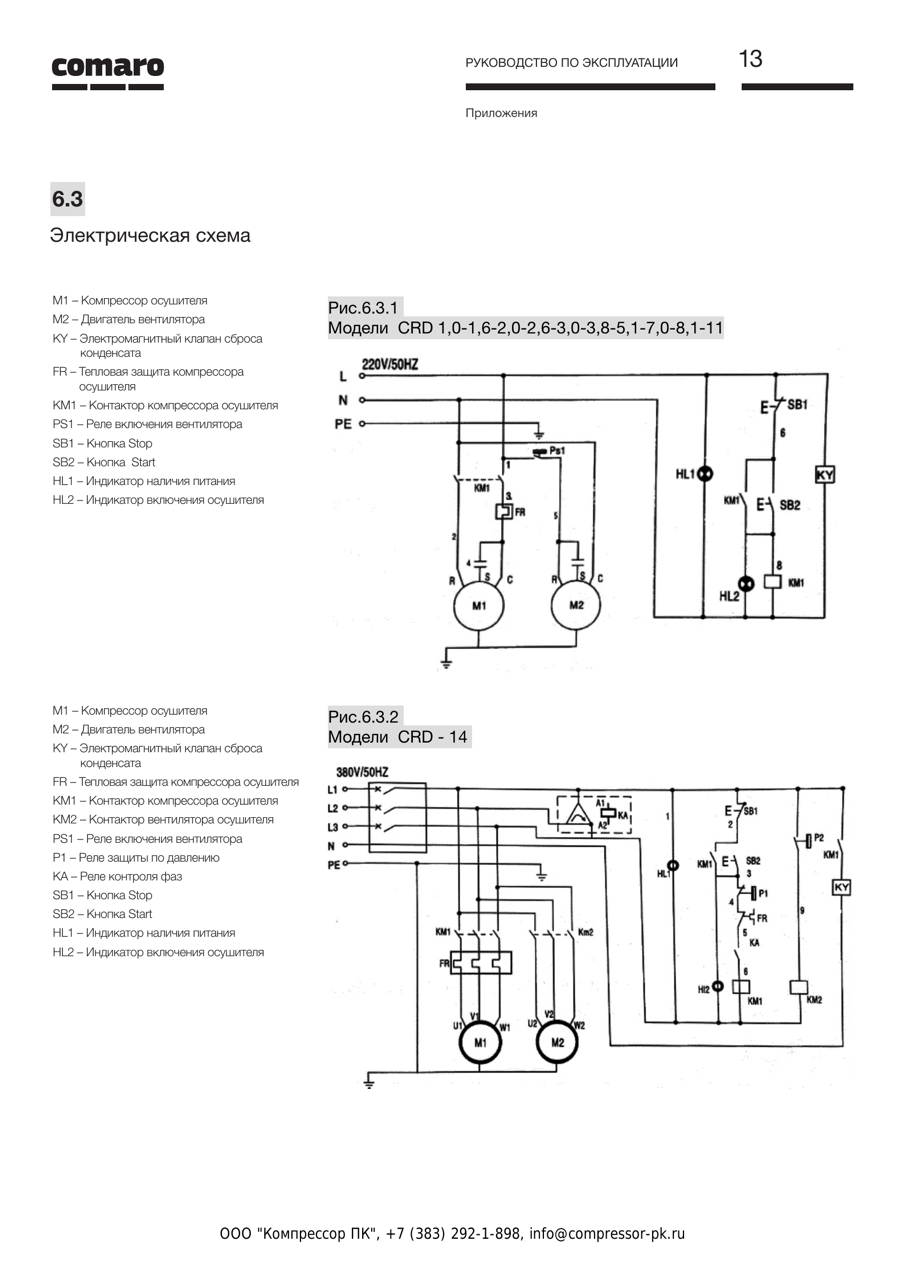

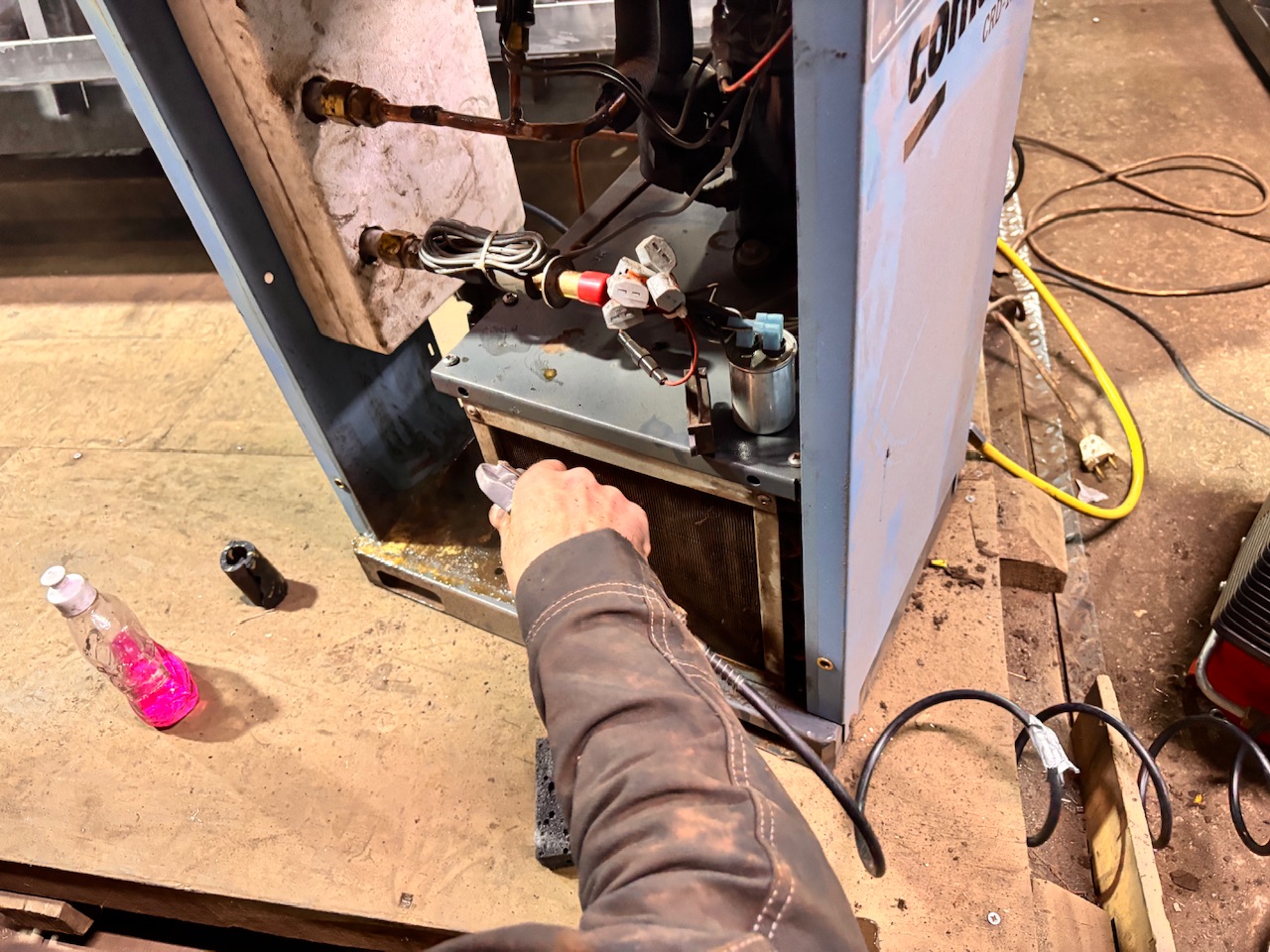

Электрика и автоматика. Протяжка клеммных соединений. Осмотр контакторов компрессора и вентилятора. Проверка теплового реле. Диагностика микропроцессорного контроллера, проверка уставок защит. Проверка реле давления.
Крепления и корпус. Осмотр виброизоляторов, анкерных болтов, состояния корпуса. Антикоррозионная обработка при необходимости.

Типичные неисправности

Симптом	Возможная причина	Решение
Точка росы выше +5 °C, влага в пневмосети	Загрязнён конденсатор, недостаток фреона	Мойка конденсатора, дозаправка R134A
Осушитель не включается	Нет питания, сработало тепловое реле, неисправность контроллера	Проверка электропитания, сброс реле, диагностика контроллера

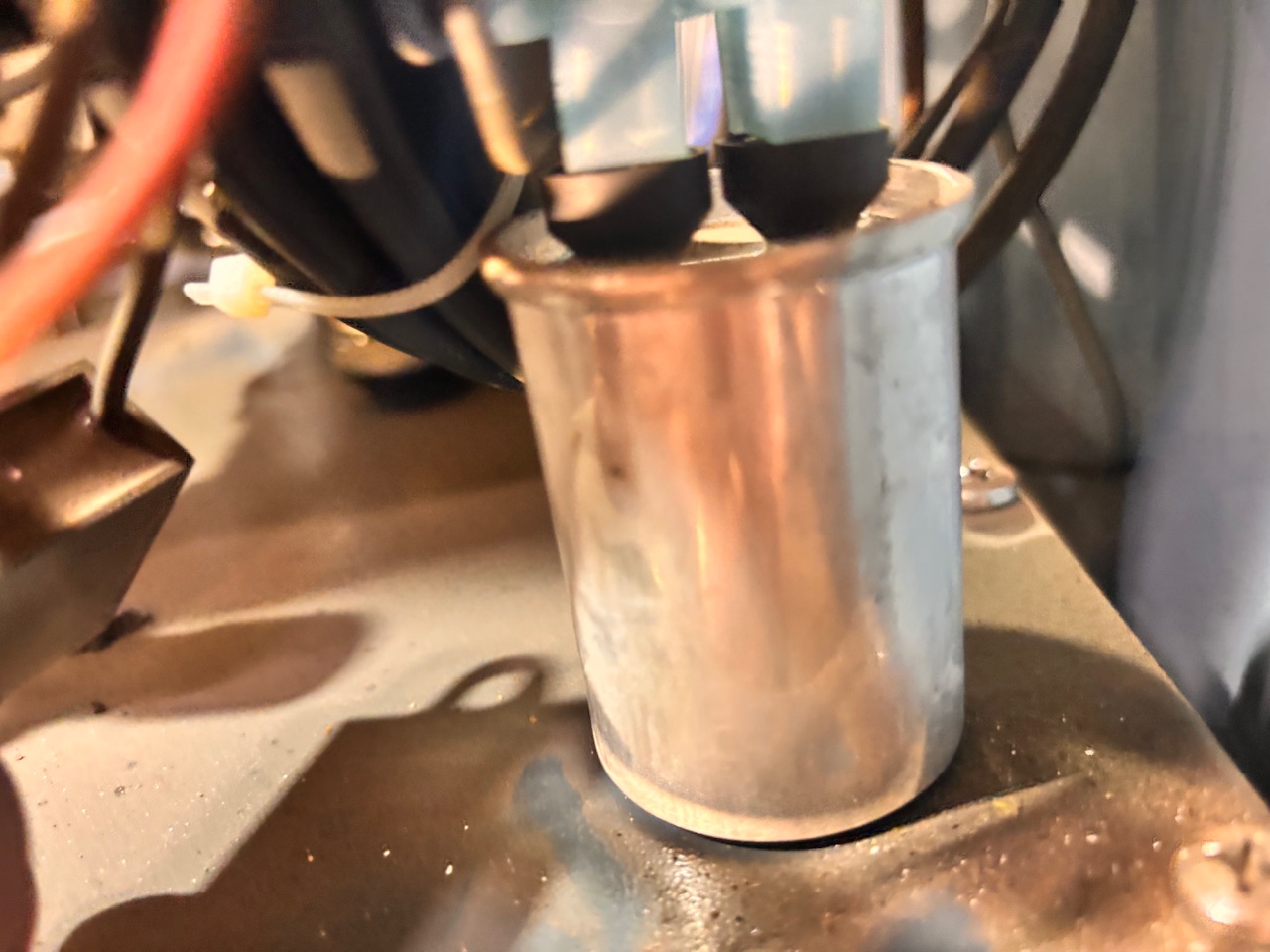

Компрессор гудит, но не запускается	Неисправность пускового конденсатора, заклинивание компрессора	Замена конденсатора, диагностика компрессора
Конденсат не отводится	Засор сетчатого фильтра дренажного клапана, неисправность клапана	Прочистка фильтра, замена клапана
Повышенный шум и вибрация	Износ подшипников вентилятора, дисбаланс крыльчатки	Замена подшипников или двигателя вентилятора
Срабатывание защиты по давлению	Перегрев конденсатора, воздух в системе, переизбыток фреона	Мойка, вакуумация, корректировка заправки
Ошибки на контроллере	Сбой автоматики, окисление контактов, обрыв датчиков	Диагностика, протяжка контактов, замена датчиков

Заправка осушителя хладагентом

Comaro CRD-1.0 работает на фреоне R134A с заводской заправкой 450 г. Хладагент не расходуется и не испаряется — его потеря всегда означает утечку из контура. Заправка без поиска и устранения утечки не решает проблему: фреон уйдёт снова через несколько недель или дней.

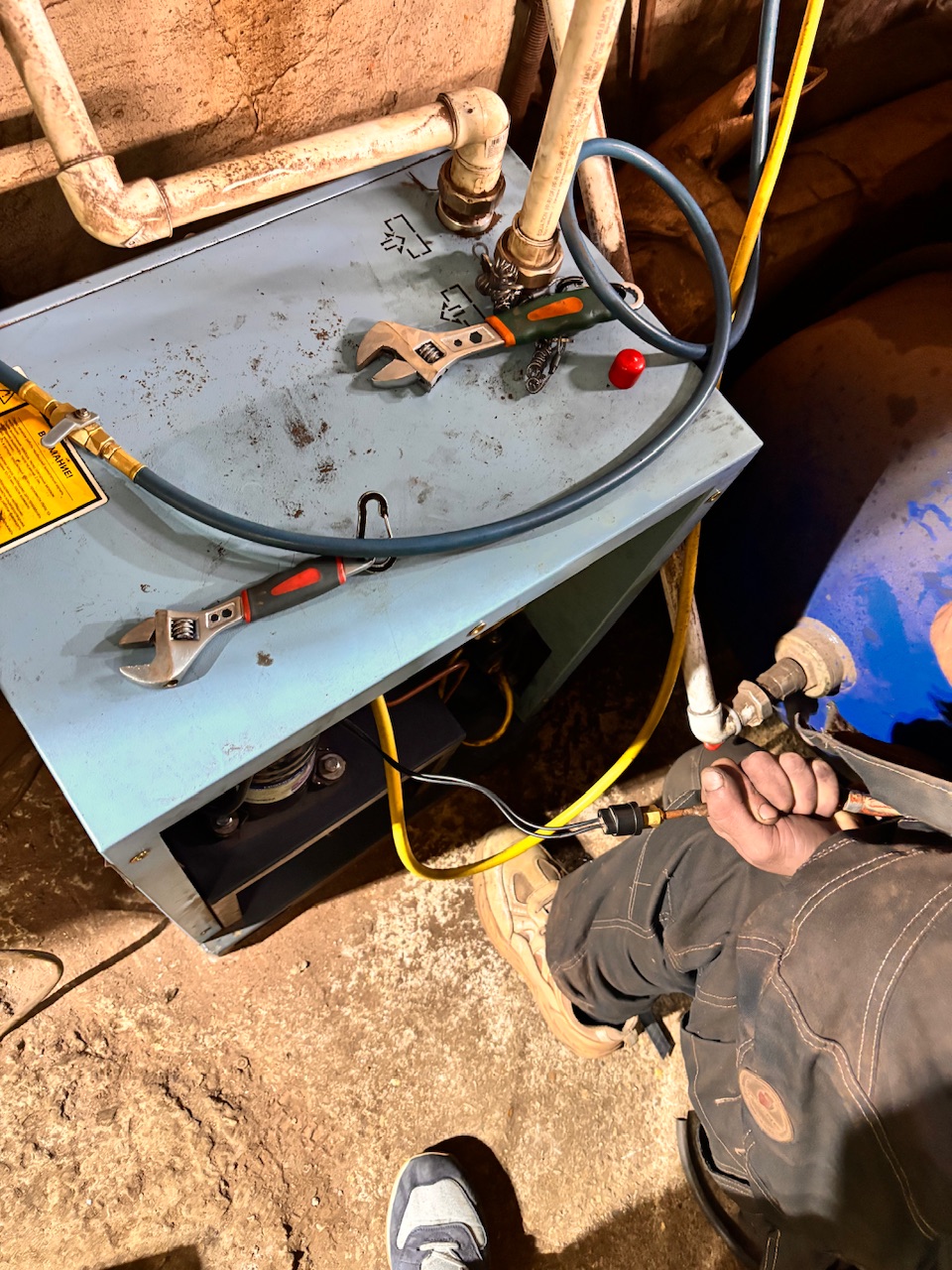

Порядок заправки

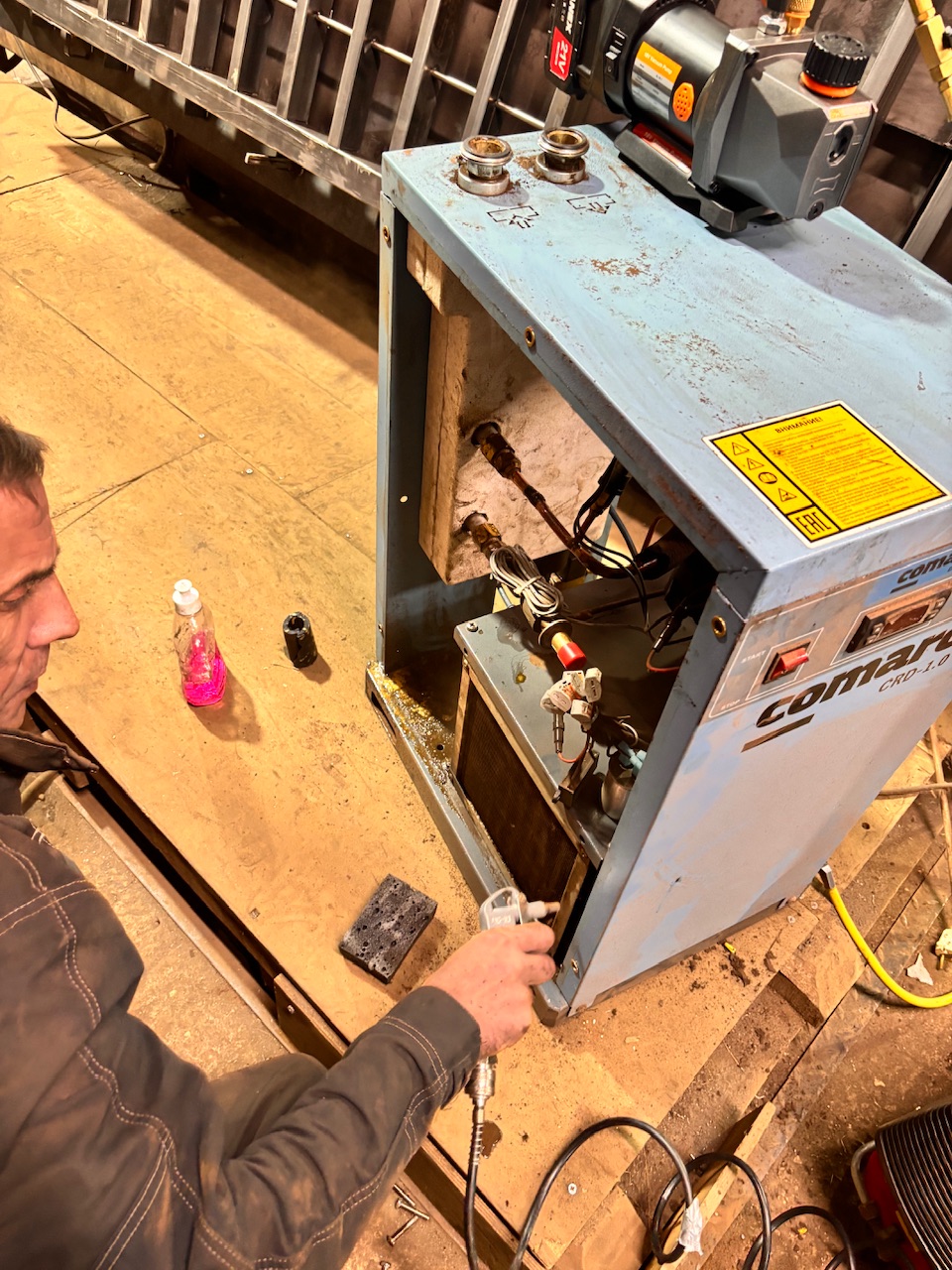

Поиск утечки. Электронный течеискатель обследует все соединения, вальцовочные стыки и участки медных трубок. Наиболее частые места — паяные соединения (вибрационная усталость через 3–7 лет), резьбовые соединения клапанов, корпус ТРВ.
Устранение утечки. Перепайка повреждённого участка или замена узла.
Опрессовка азотом. Проверка герметичности всех соединений давлением 25–32 бар, выдержка не менее 30 минут.

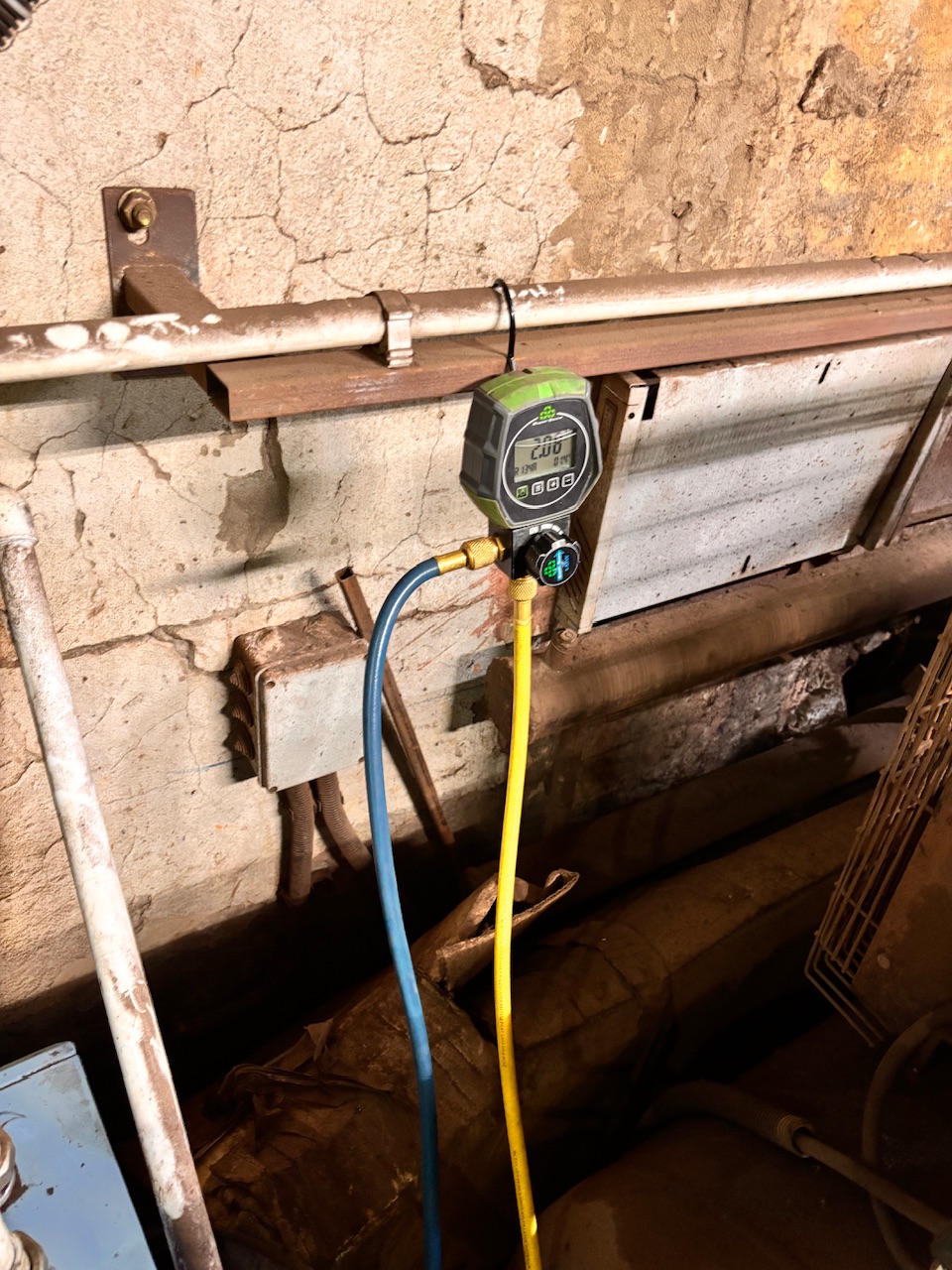

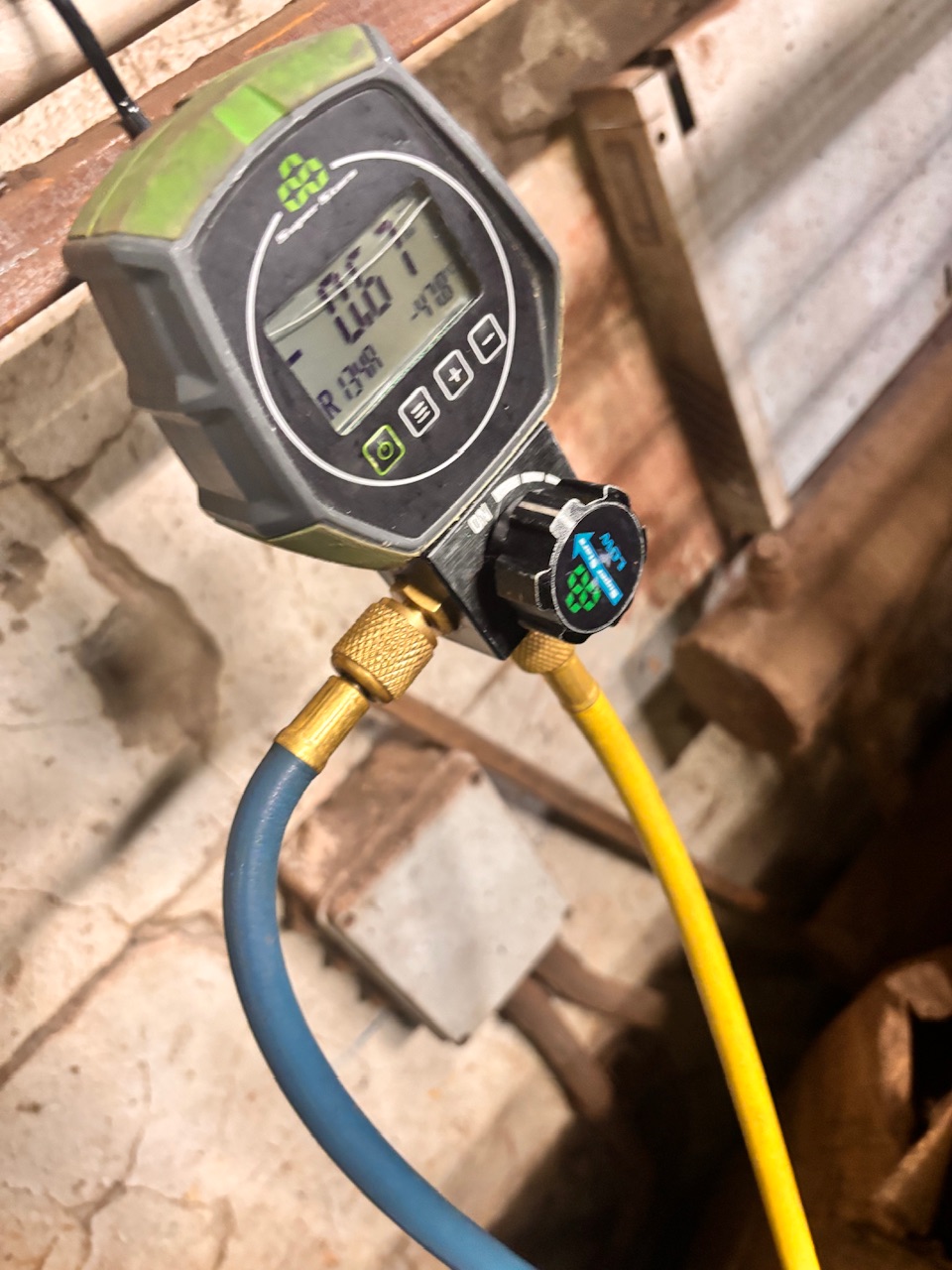

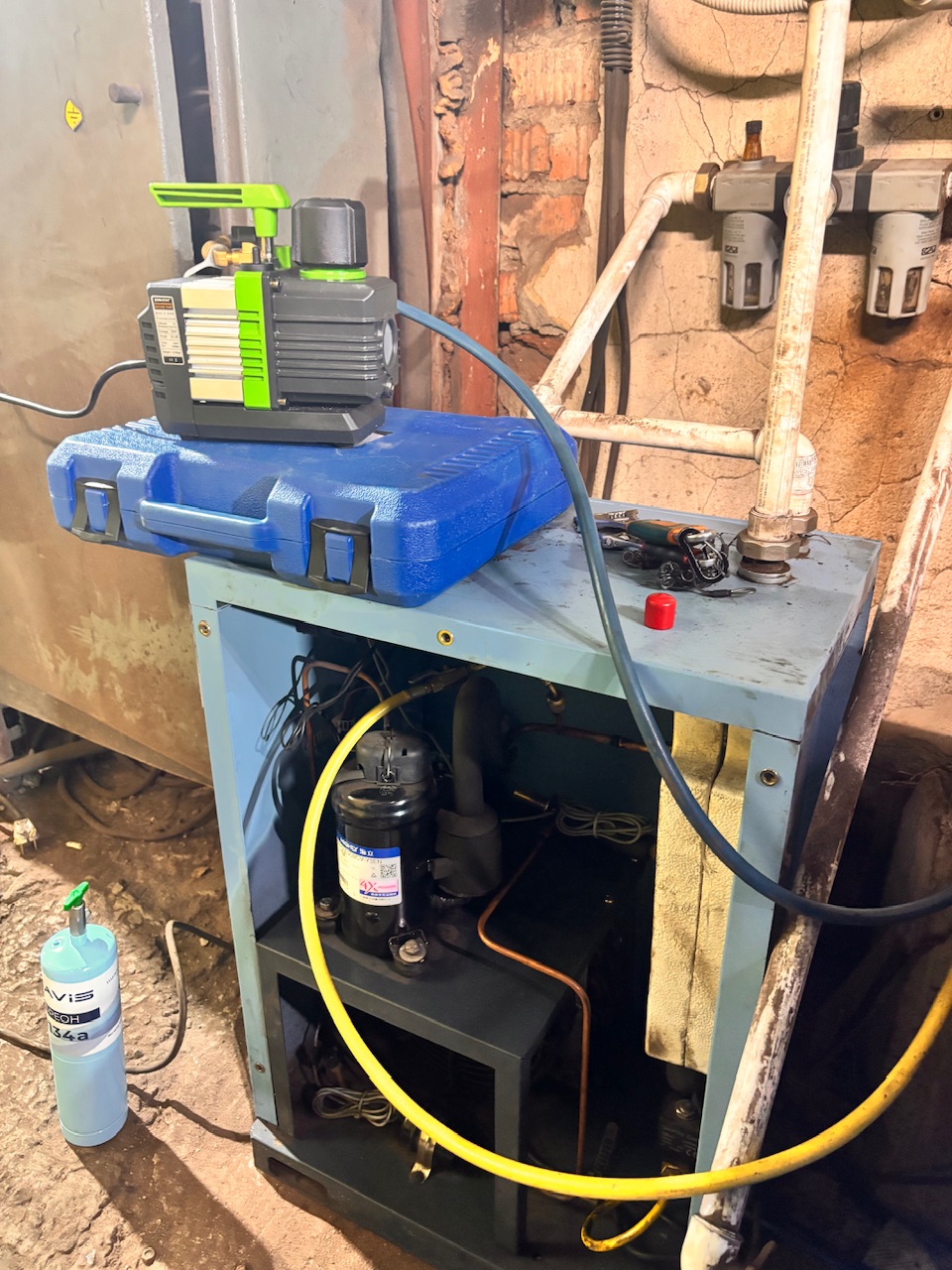

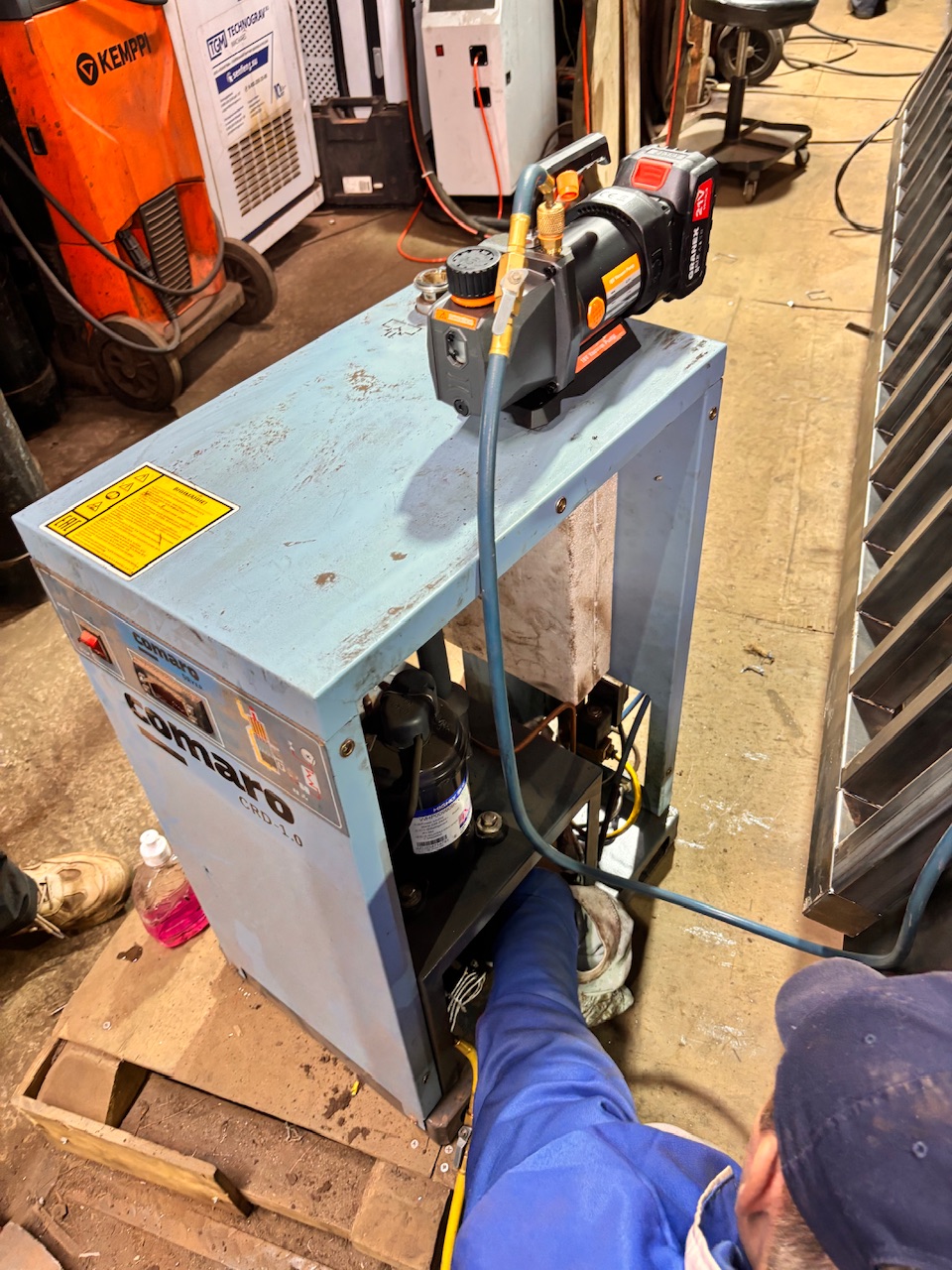

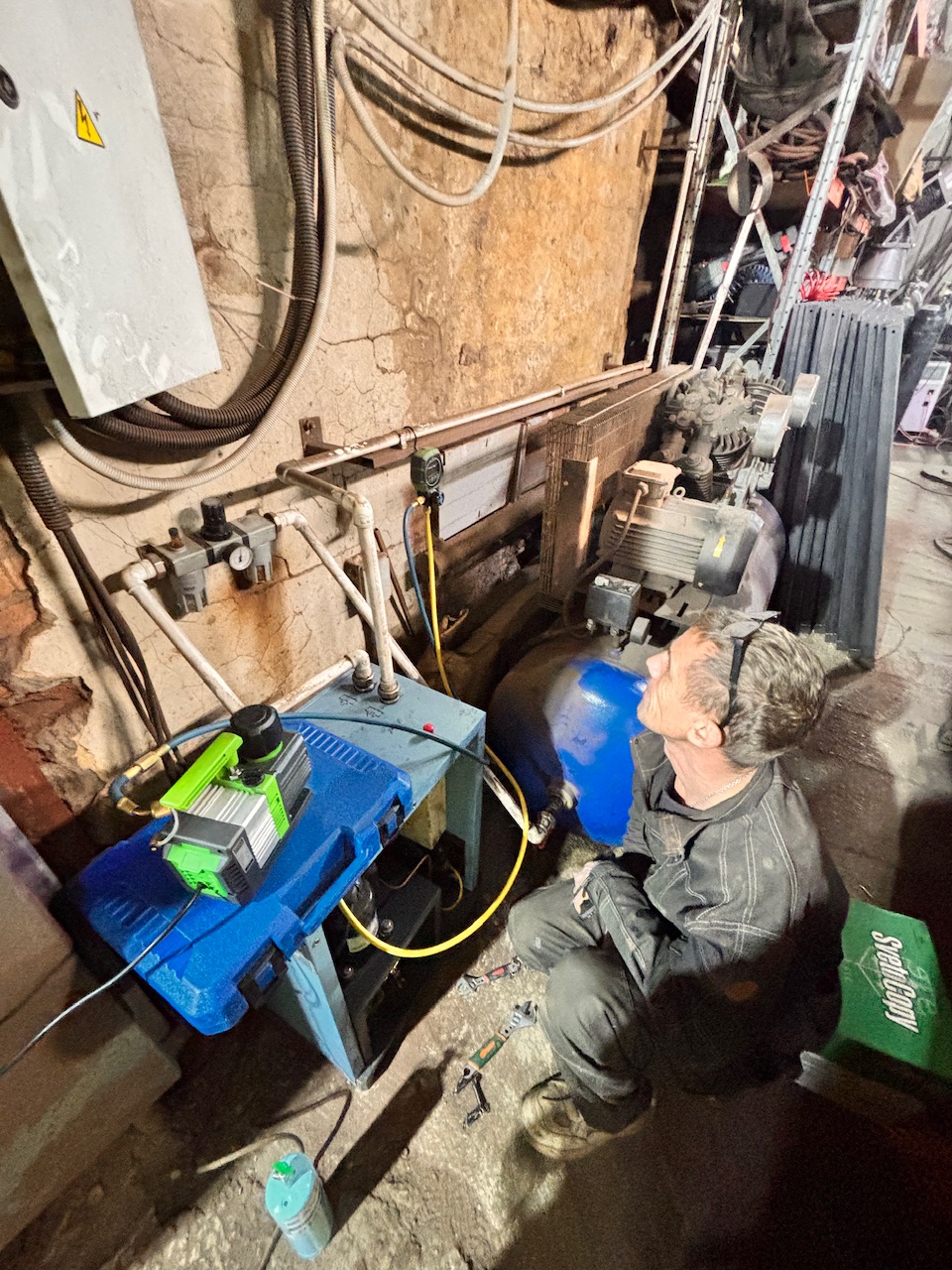

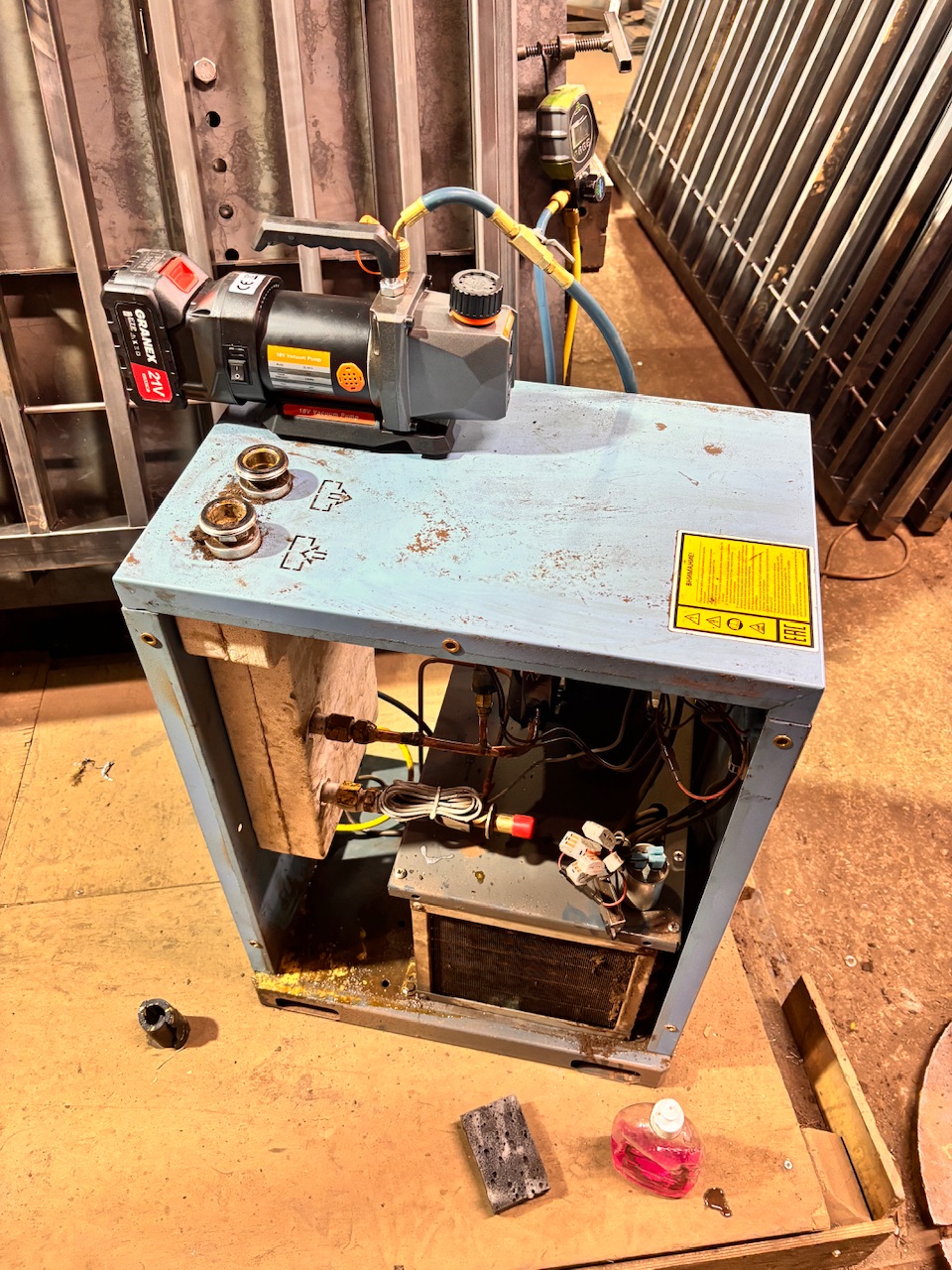

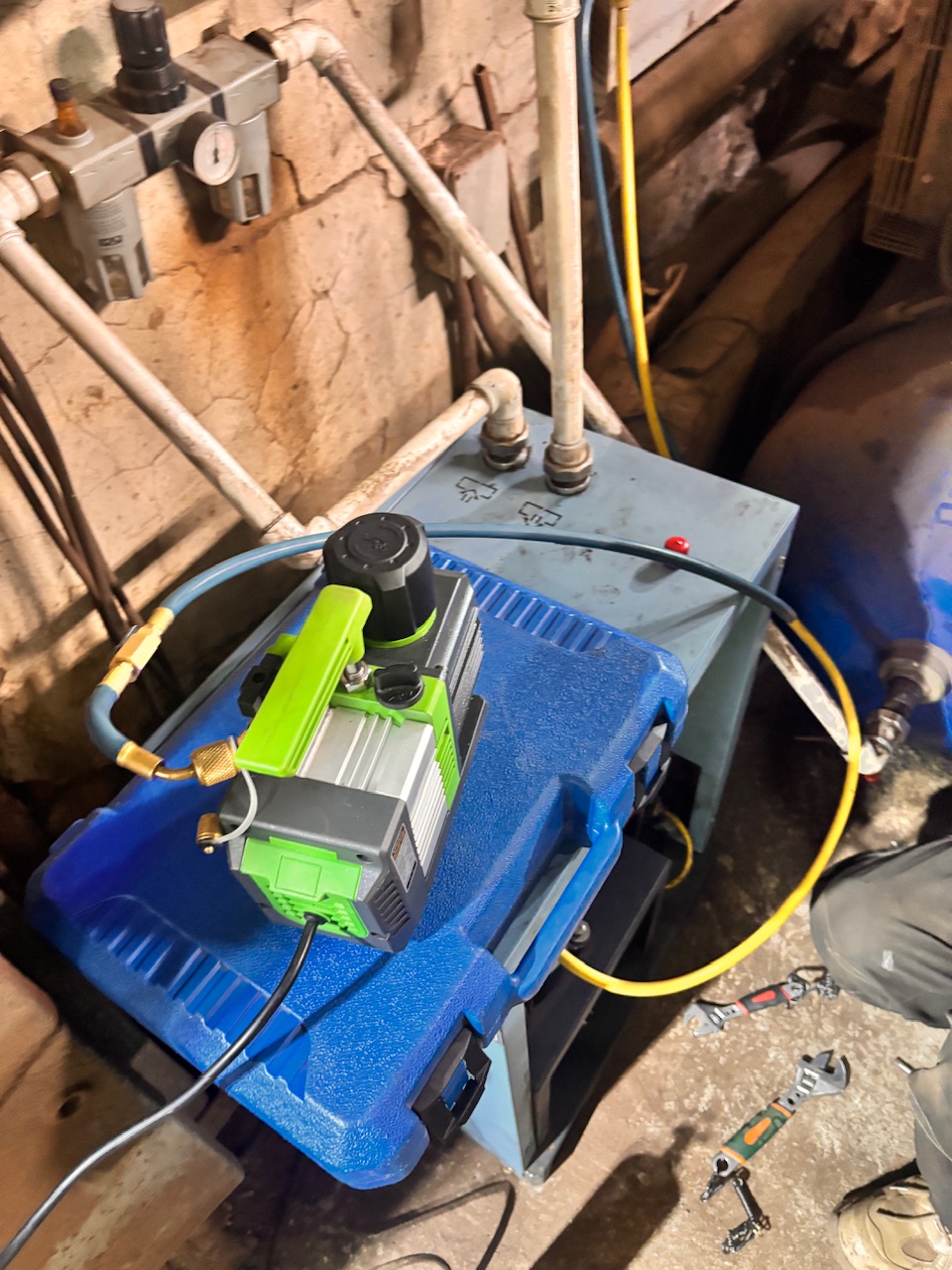

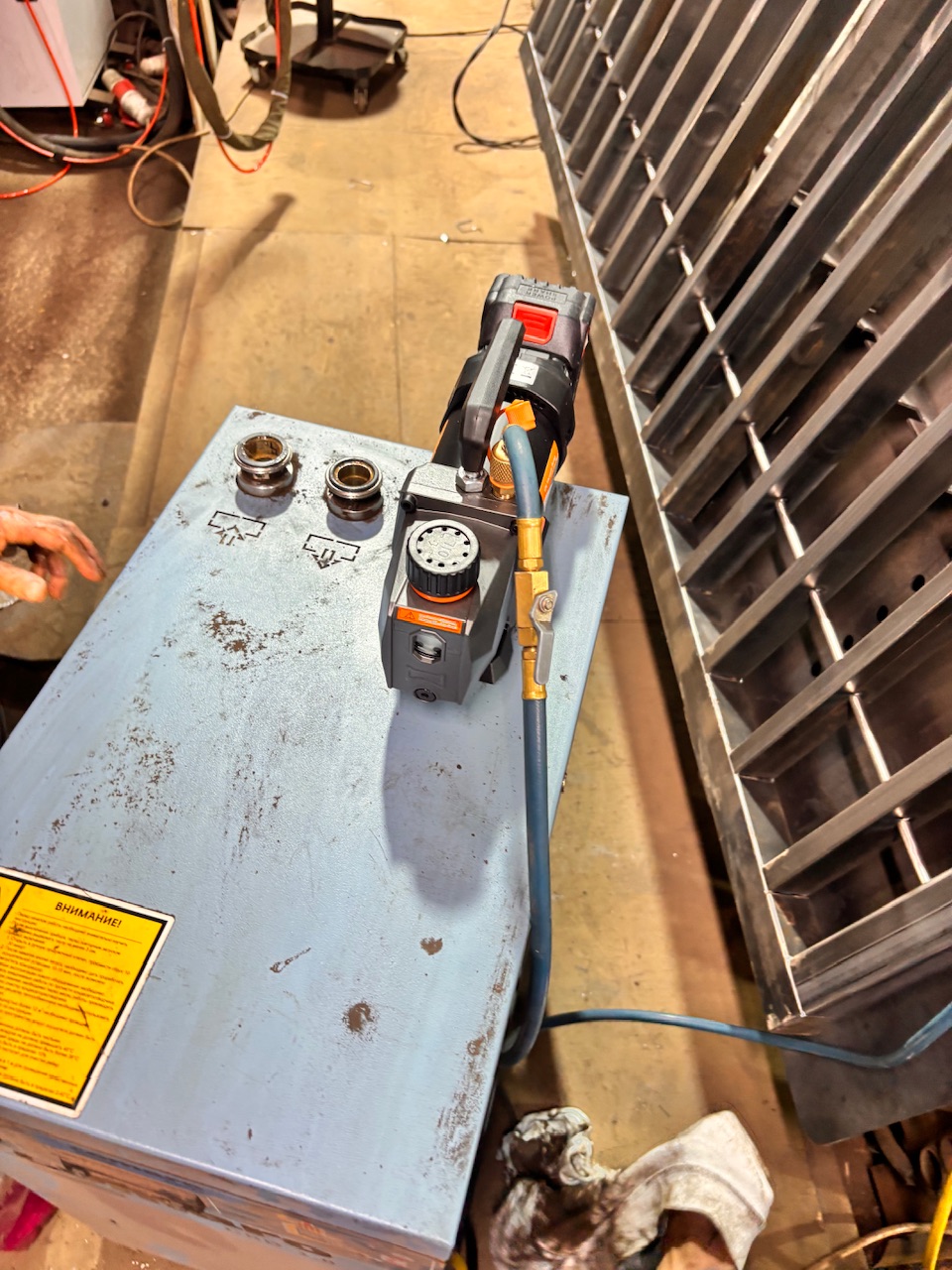

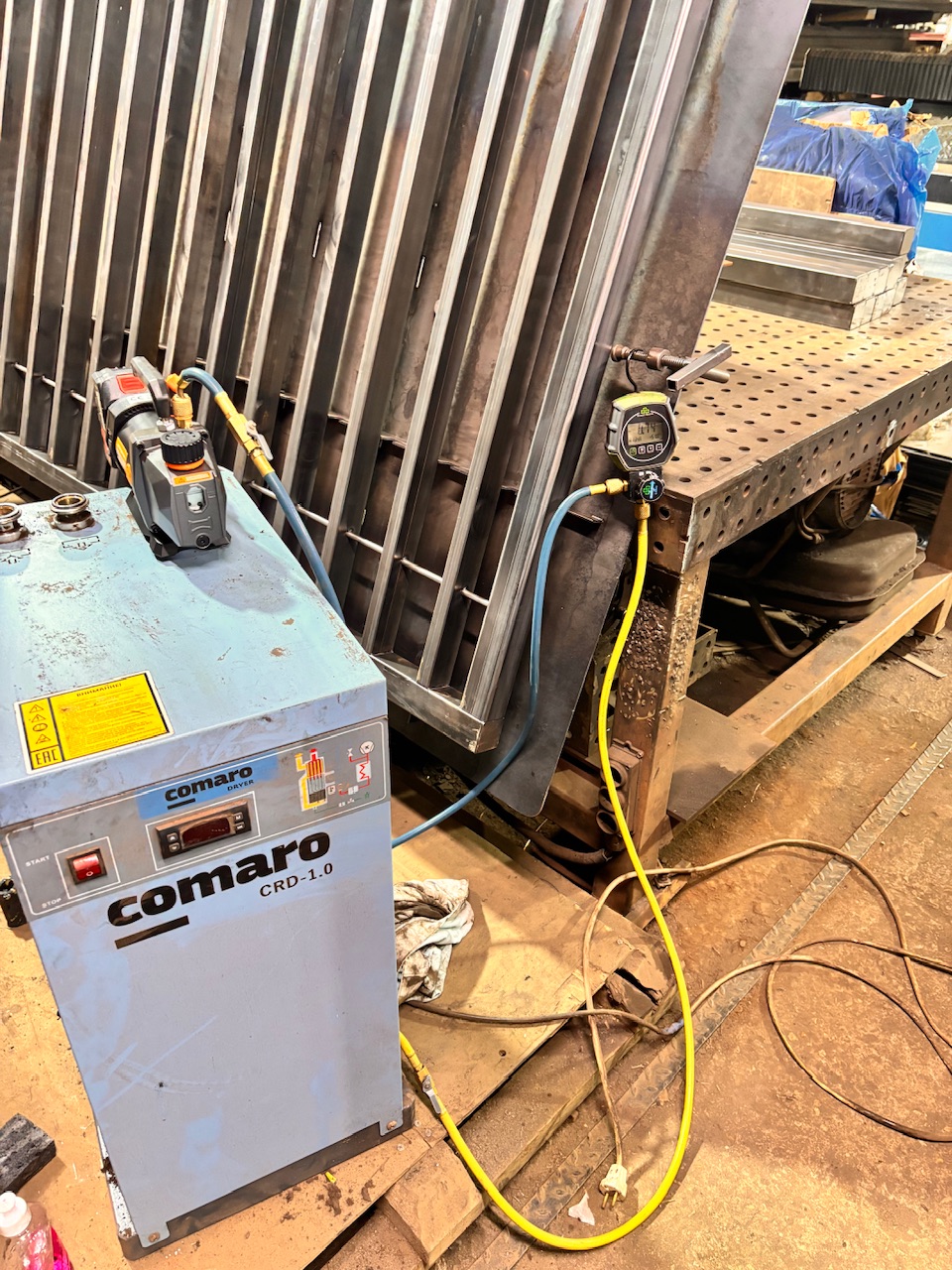

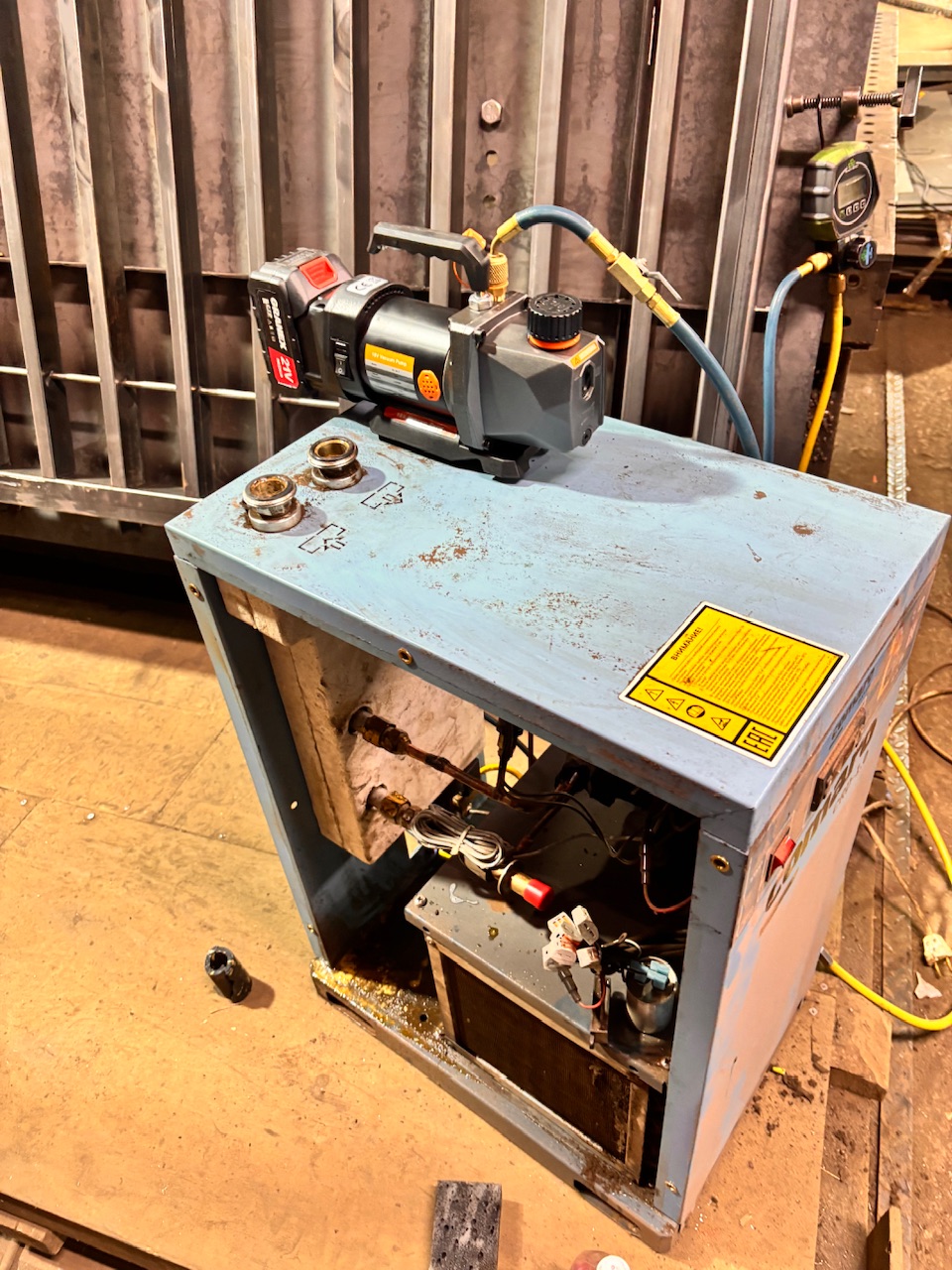

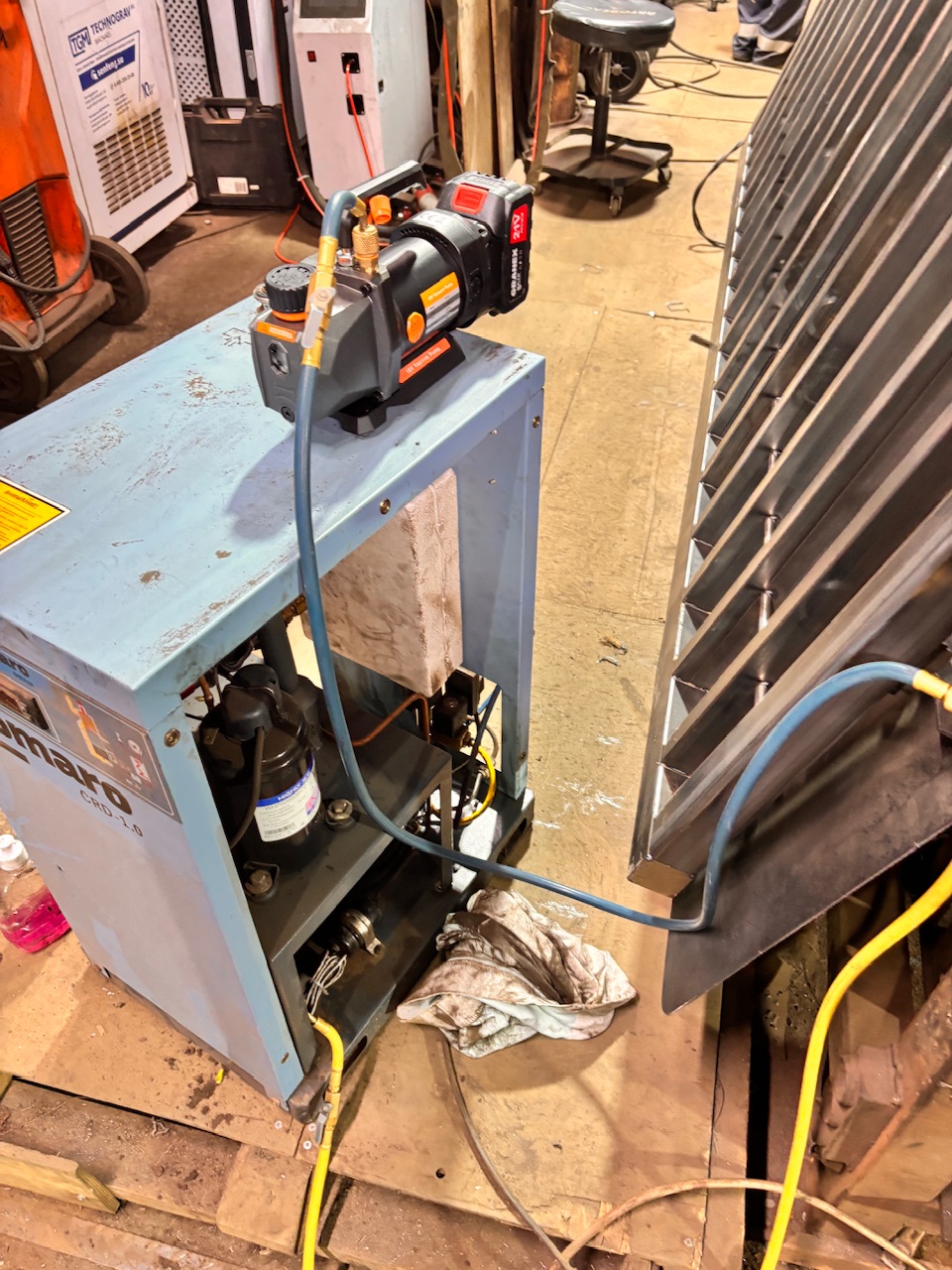

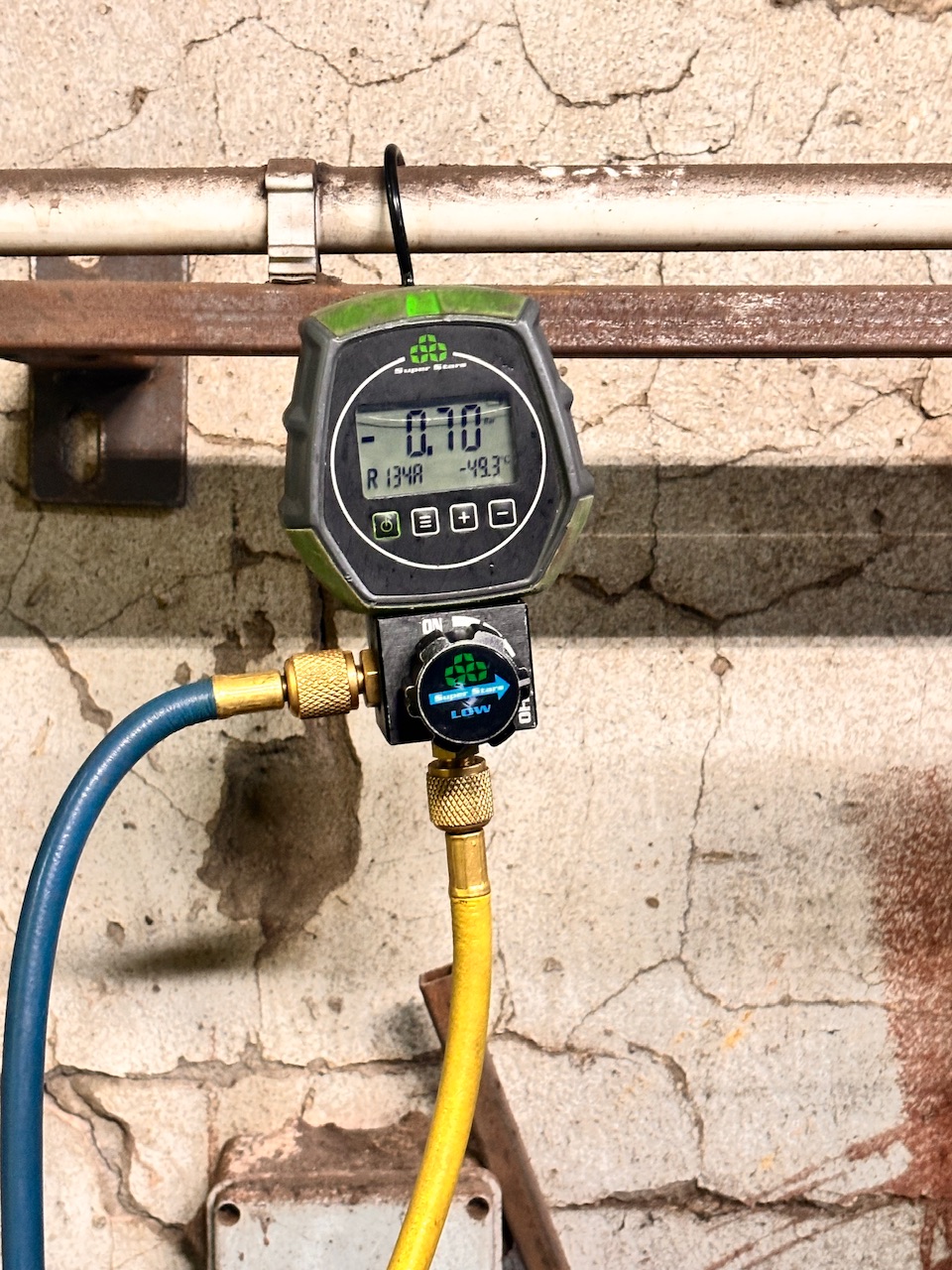

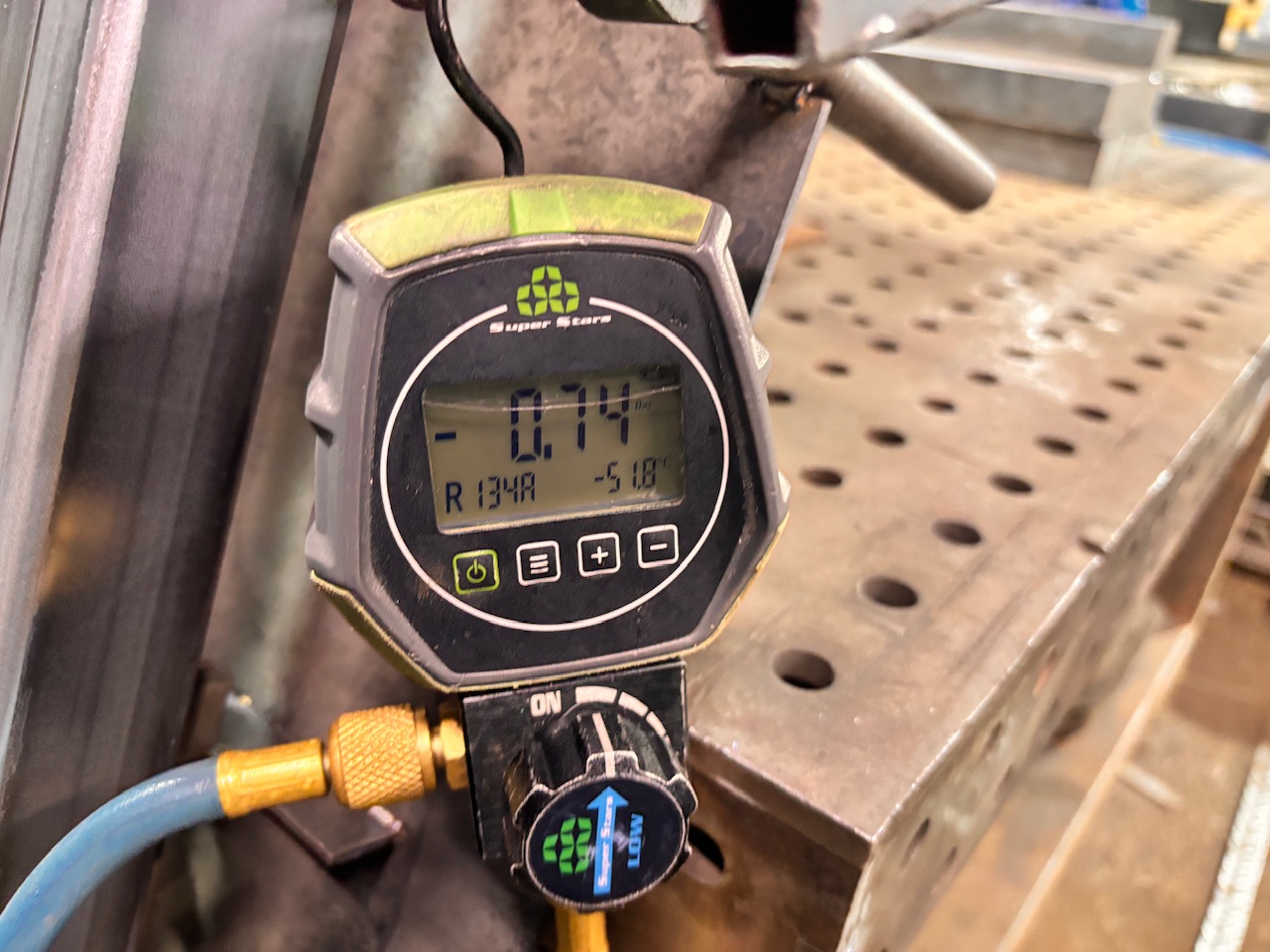

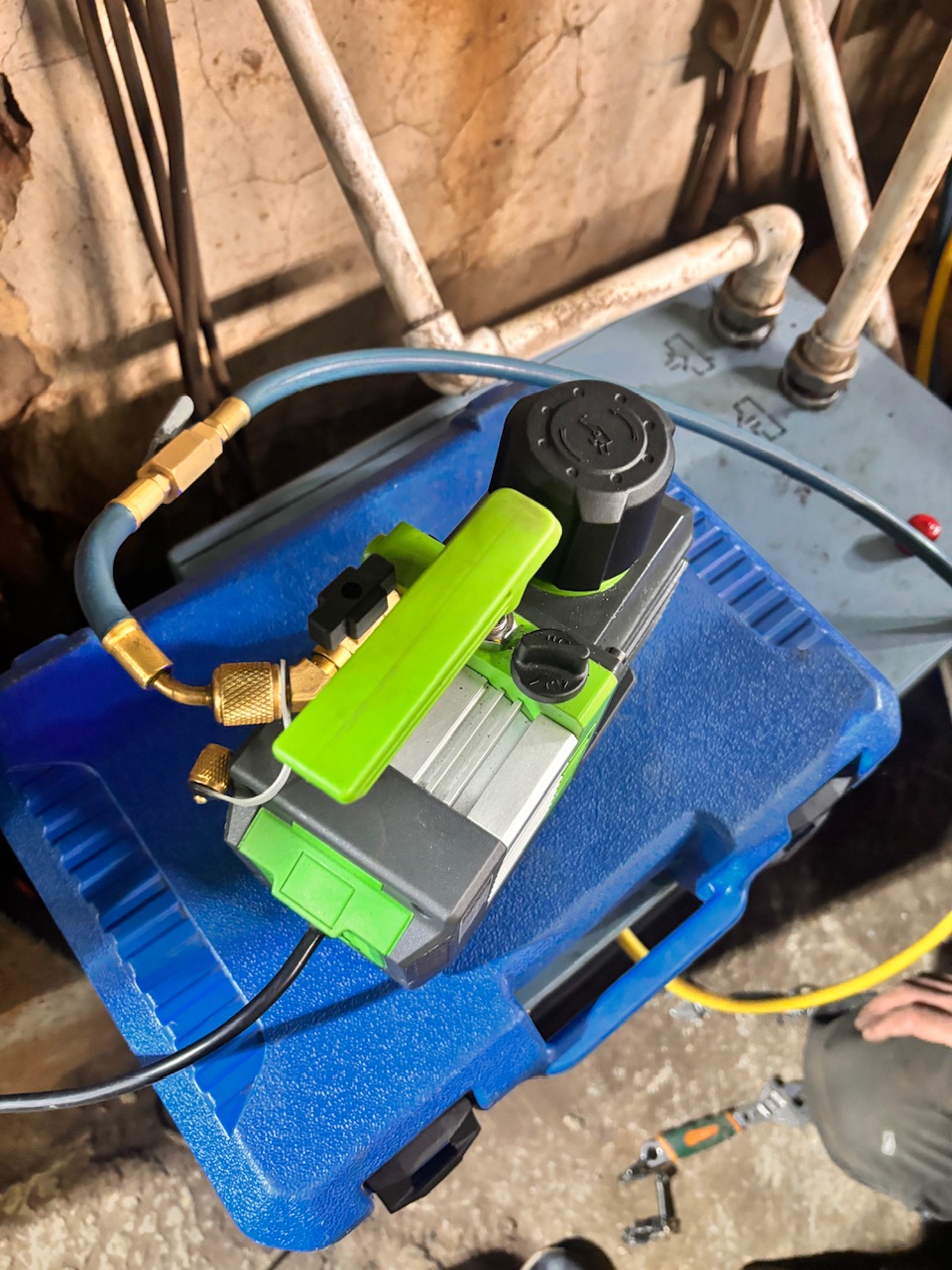

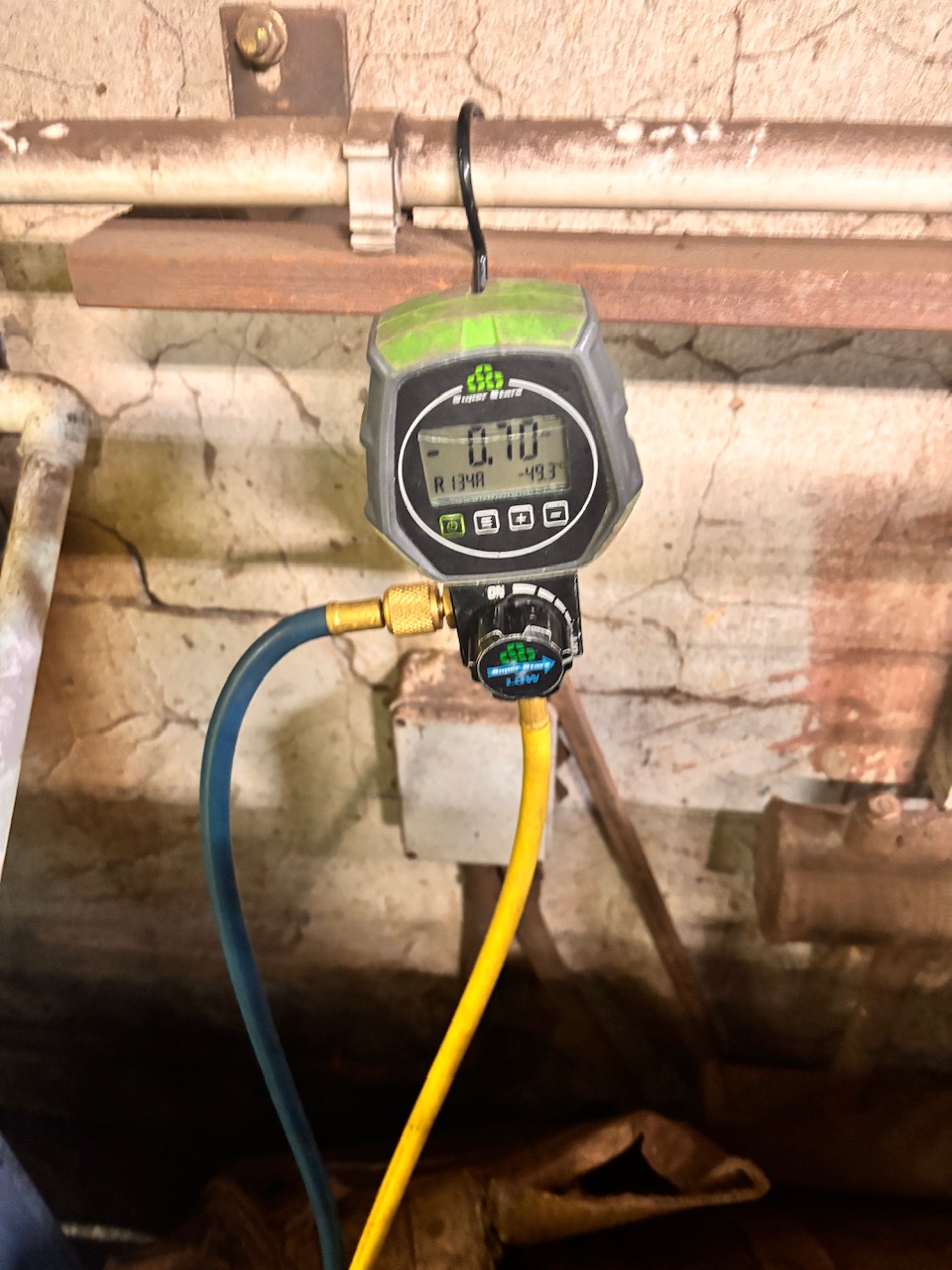

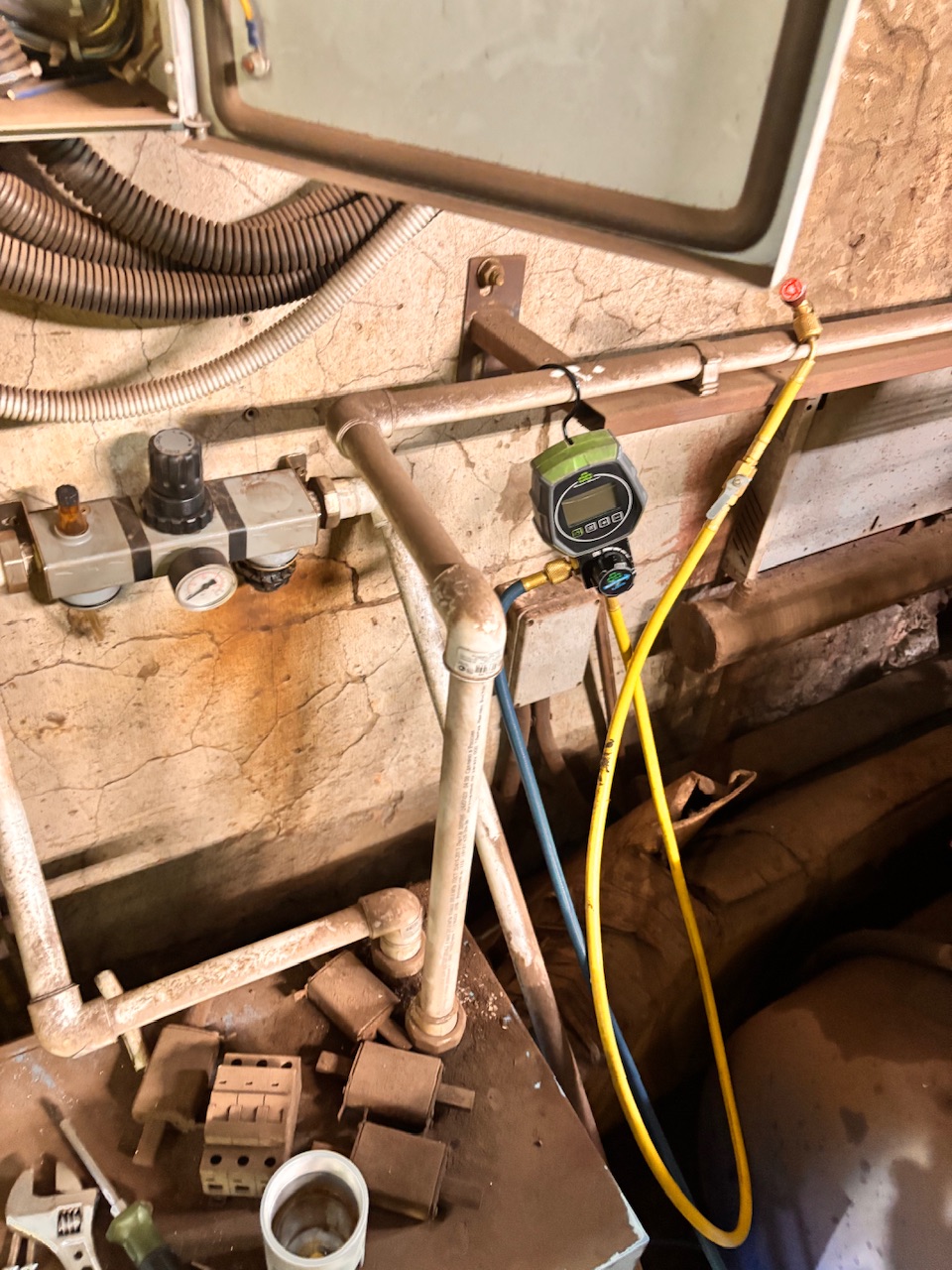

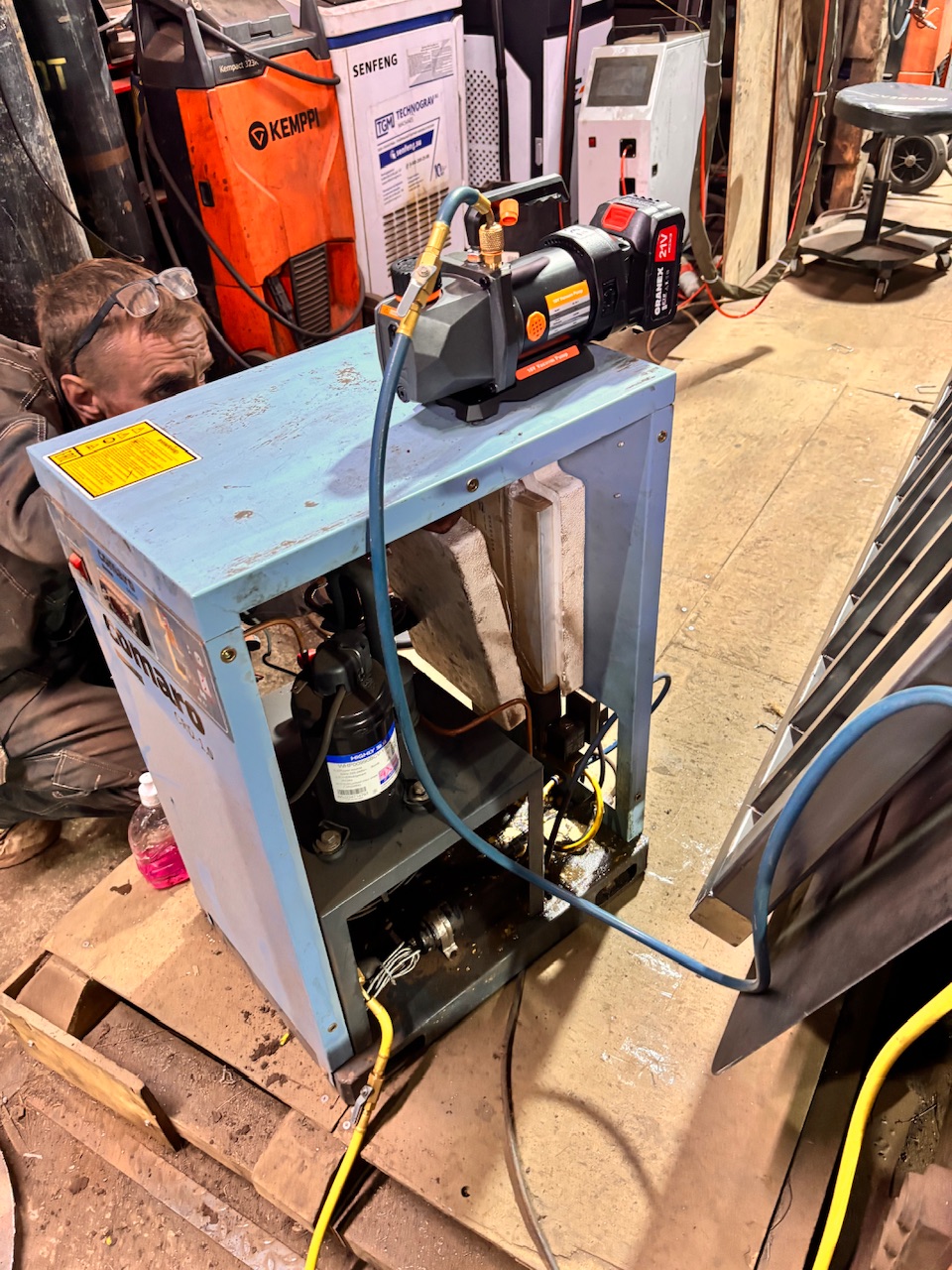

Вакуумирование. Откачка воздуха и влаги вакуумным насосом до остаточного давления ≤ 50 Па. Продолжительность — от 30 минут. Без вакуумирования влага из атмосферы реагирует с маслом и хладагентом, образуя кислоты, которые разрушают компрессор и засоряют фильтр-осушитель.

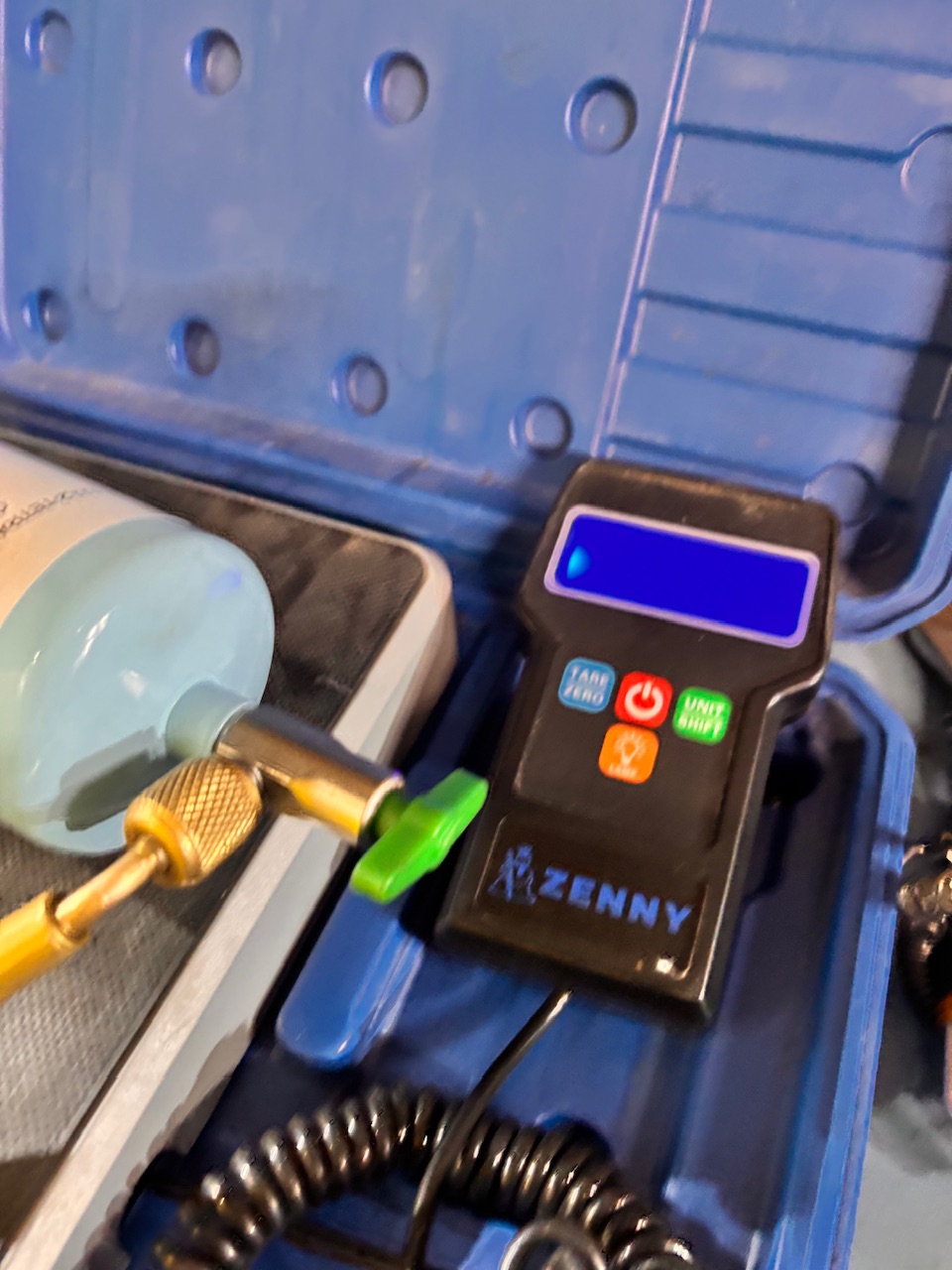

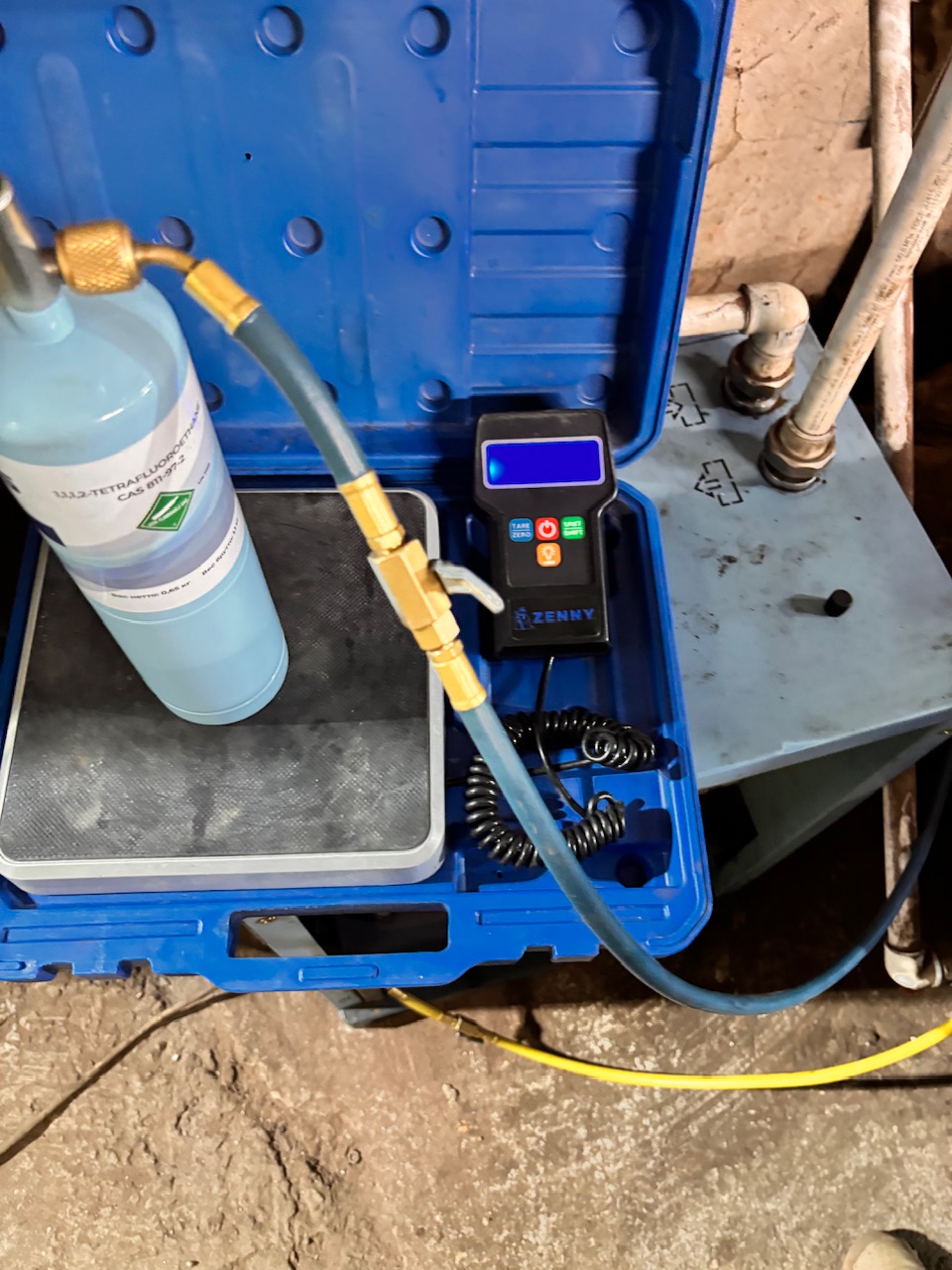

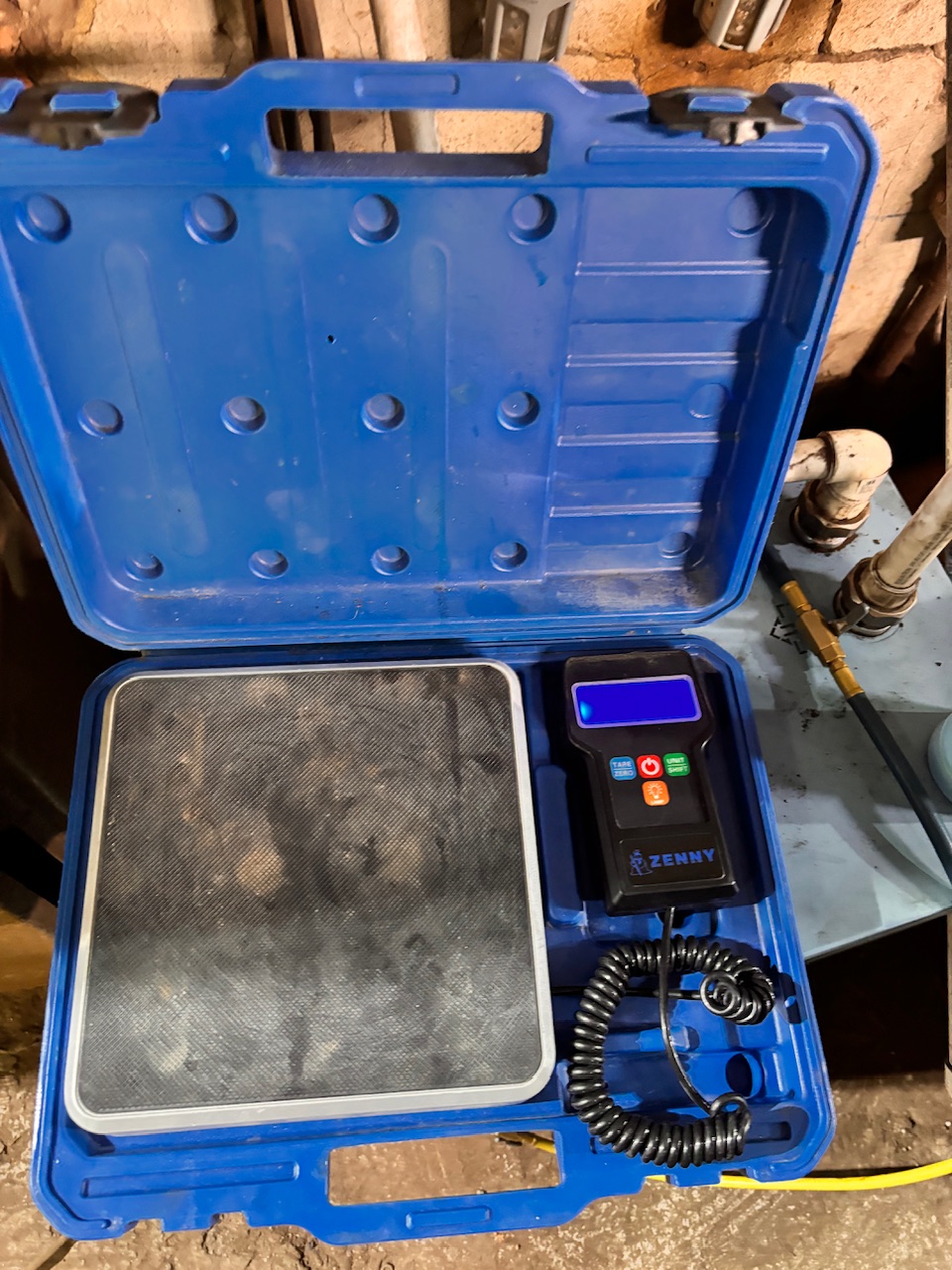

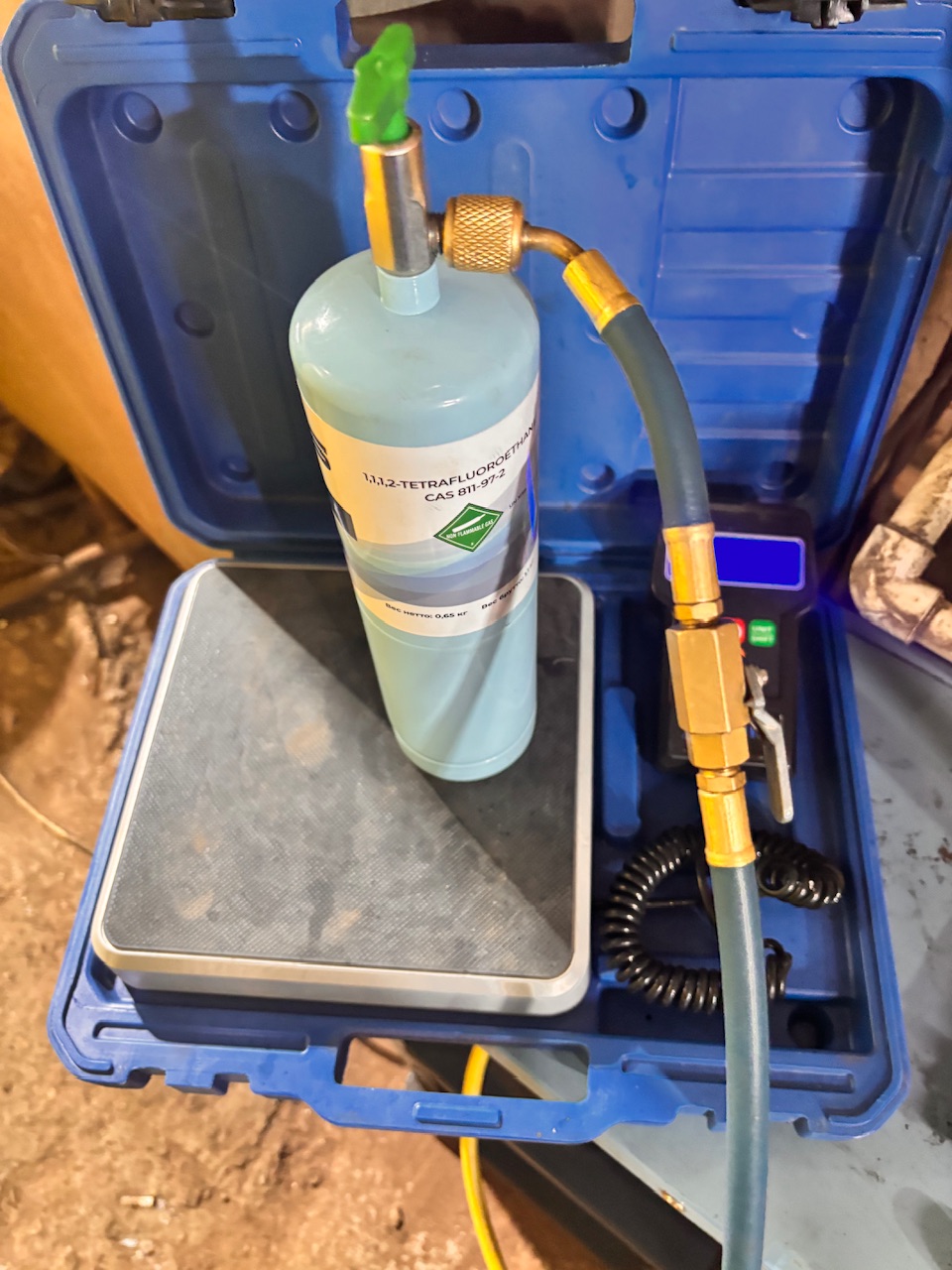

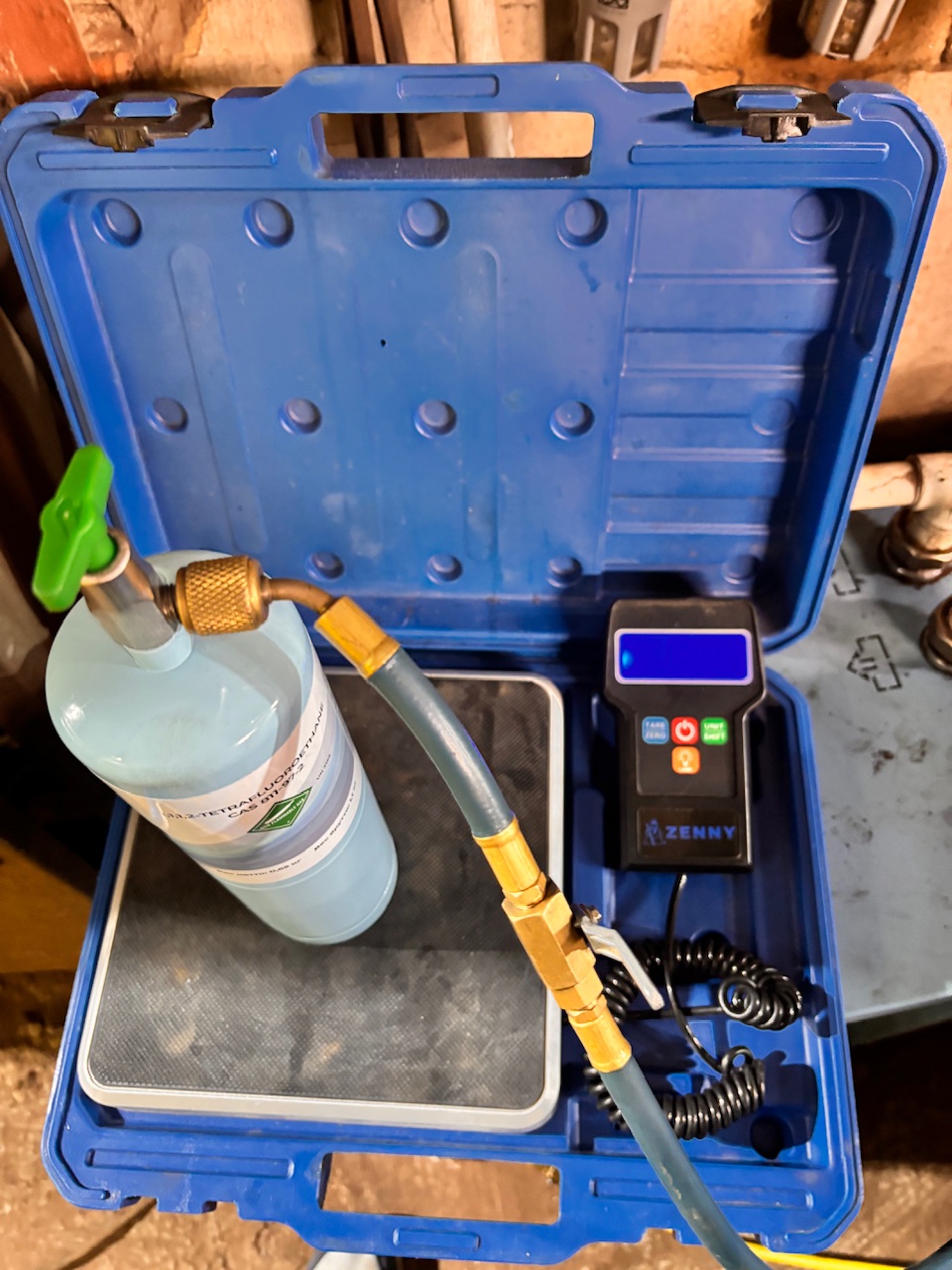

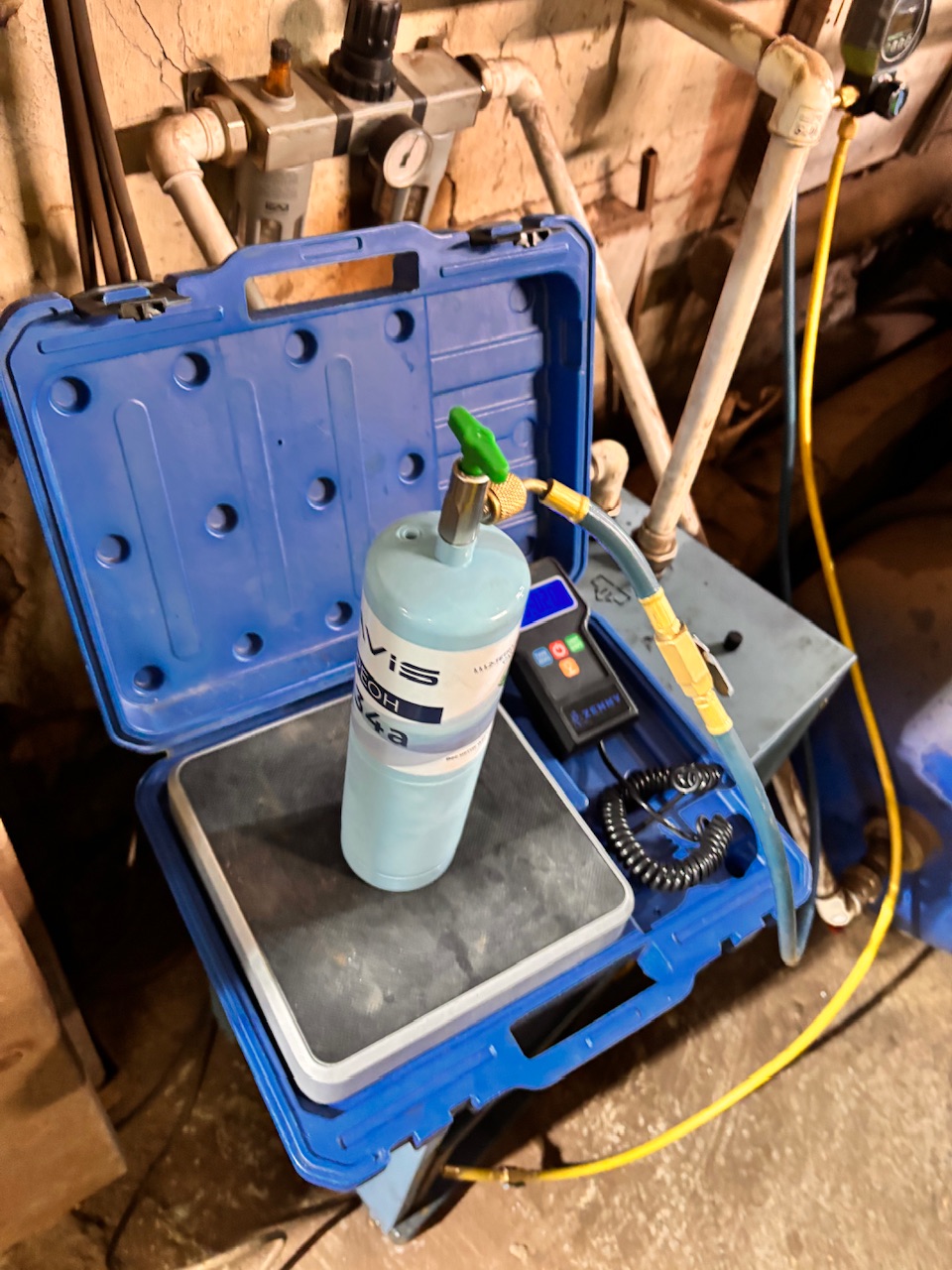

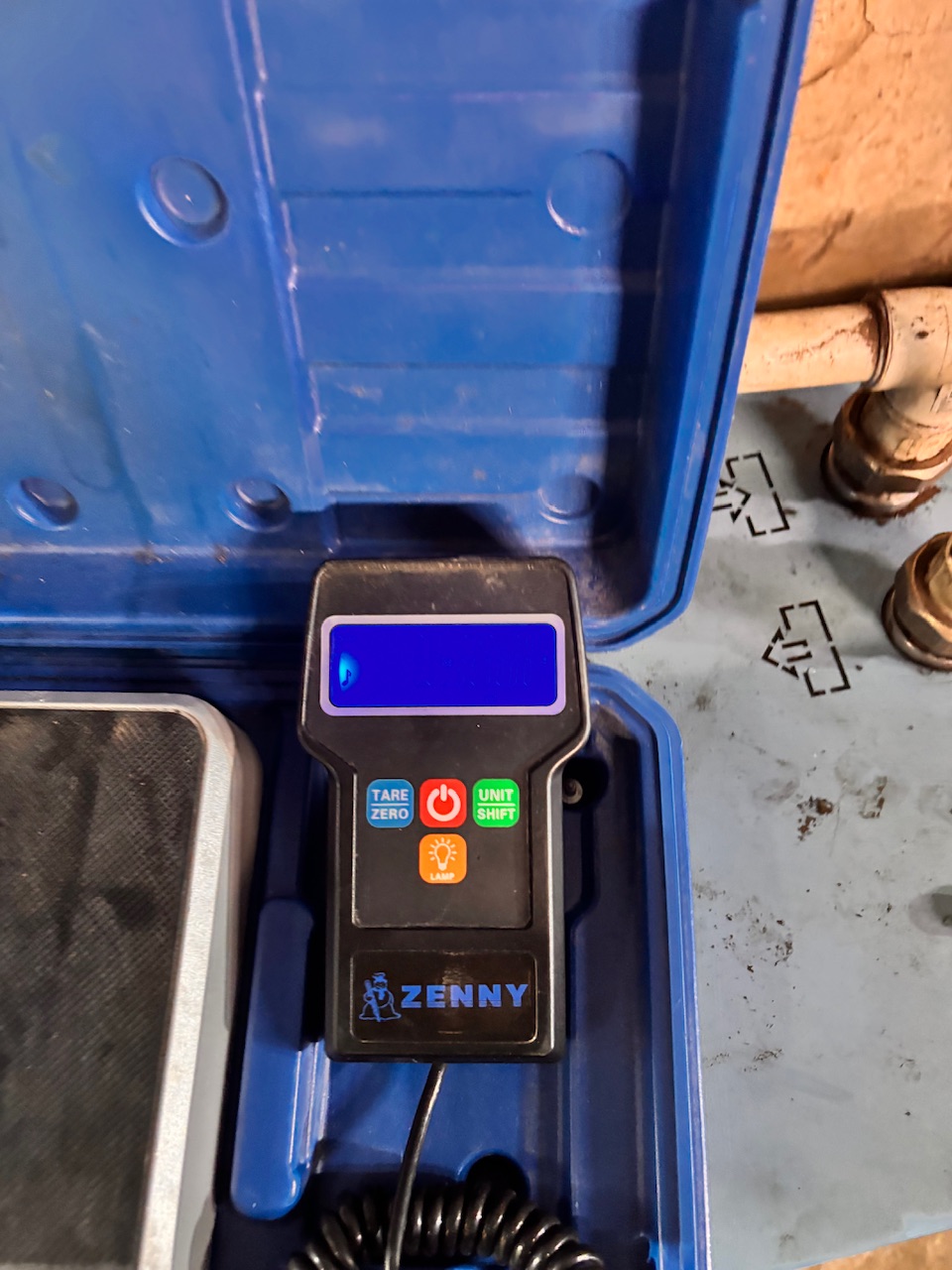

Заправка по массе. Фреон R134A взвешивается на весах-дозаторе и заправляется строго по весу, указанному в паспорте — 450 г. Заправка «на глаз» по давлению манометра недопустима: давление зависит от температуры окружающей среды и нагрузки.

Коды ошибок Comaro CRD

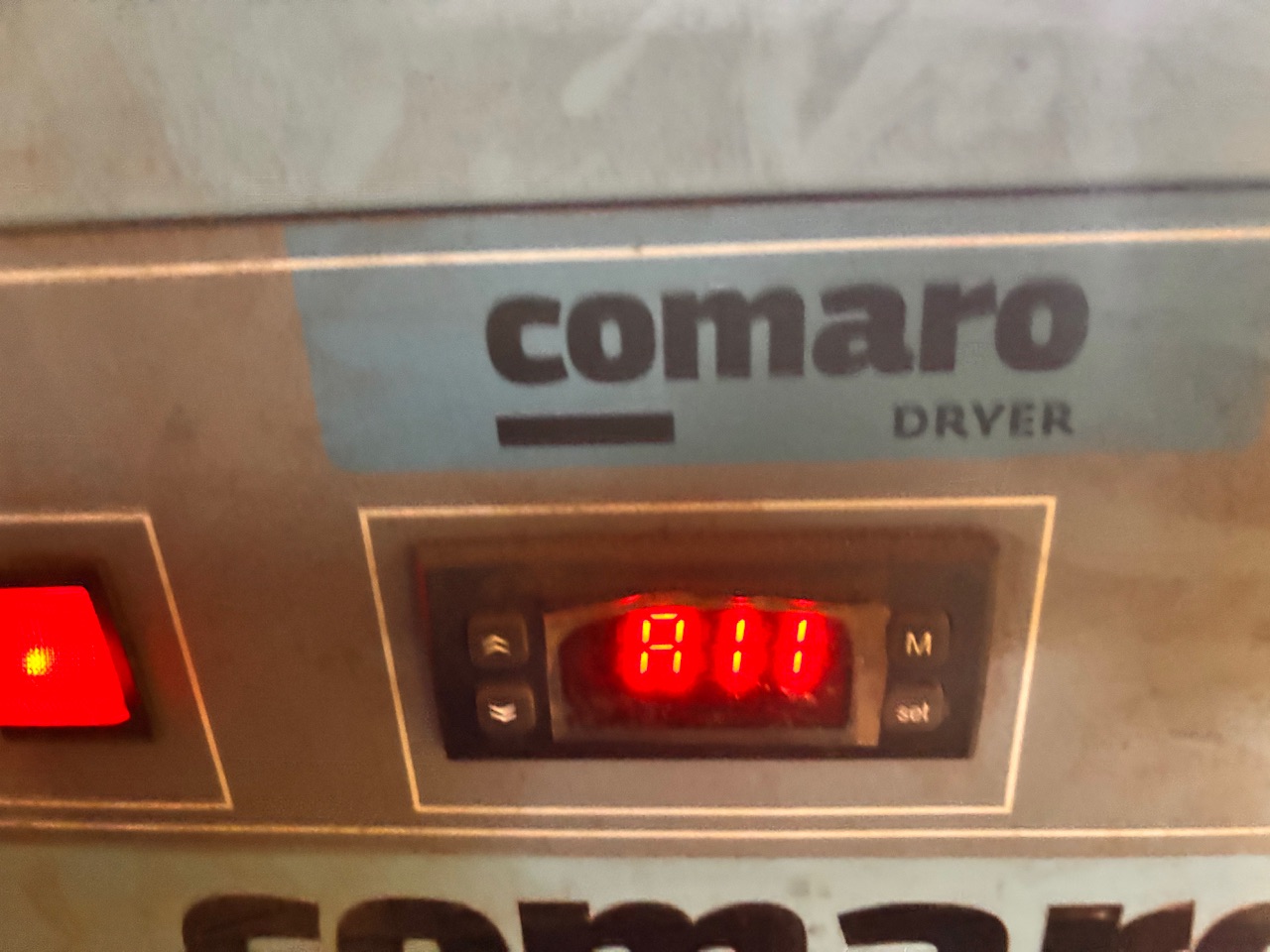

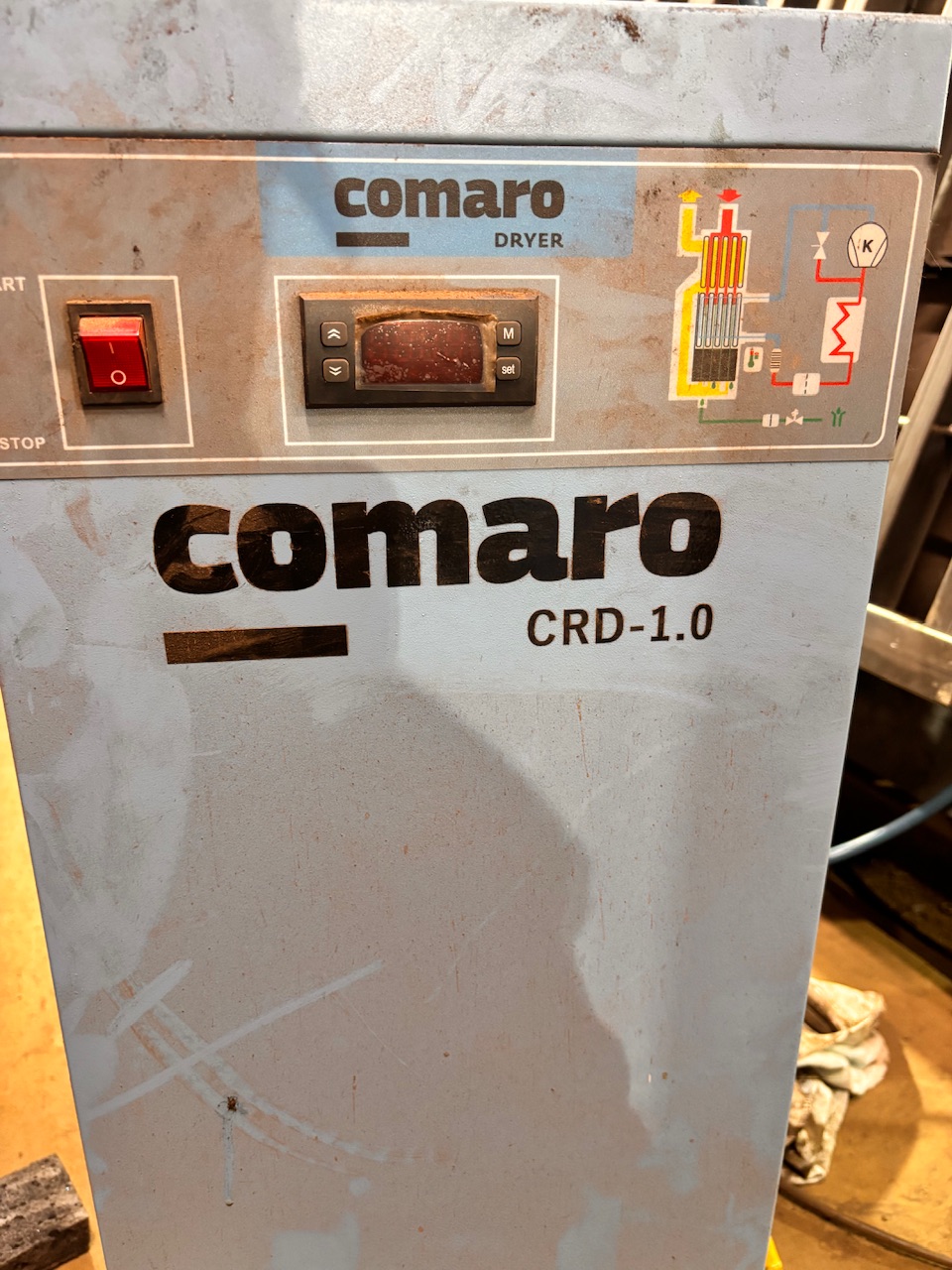

Осушитель оснащён микропроцессорным контроллером с системой самодиагностики. На цифровом индикаторе отображается код неисправности:

Код	Описание	Возможная причина
F11	Ошибка датчика температуры точки росы	Обрыв или короткое замыкание датчика
F12	Ошибка датчика конденсатора	Неисправность датчика температуры конденсатора
F42	Срабатывание защиты компрессора	Перегрев, превышение тока, заклинивание
OC	Превышение установленного значения температуры	Загрязнение конденсатора, недостаток фреона
Нет питания	Не включается	Отсутствие напряжения, перегоревший предохранитель

При появлении кода F42 или OC необходимо выключить осушитель, проверить состояние конденсатора и вызвать специалиста.

Стоимость работ

По прайс-листу компании «МонтажМастер»: vent-master.ru vent-master.ru

Диагностика

Услуга	Стоимость, руб.
Выезд мастера	бесплатно
Диагностика (при заказе ремонта)	бесплатно

Ремонтные работы

Услуга	Стоимость, руб.
Ремонт осушителя воздуха	от 1 000
Пайка медной трубы до 3/4″ (одна точка)	600
Вакуумация системы до 7 кВт	1 500
Опрессовка и сушка азотом до 7 кВт	2 500
Дозаправка фреоном R134A (до 1 кг)	2 800

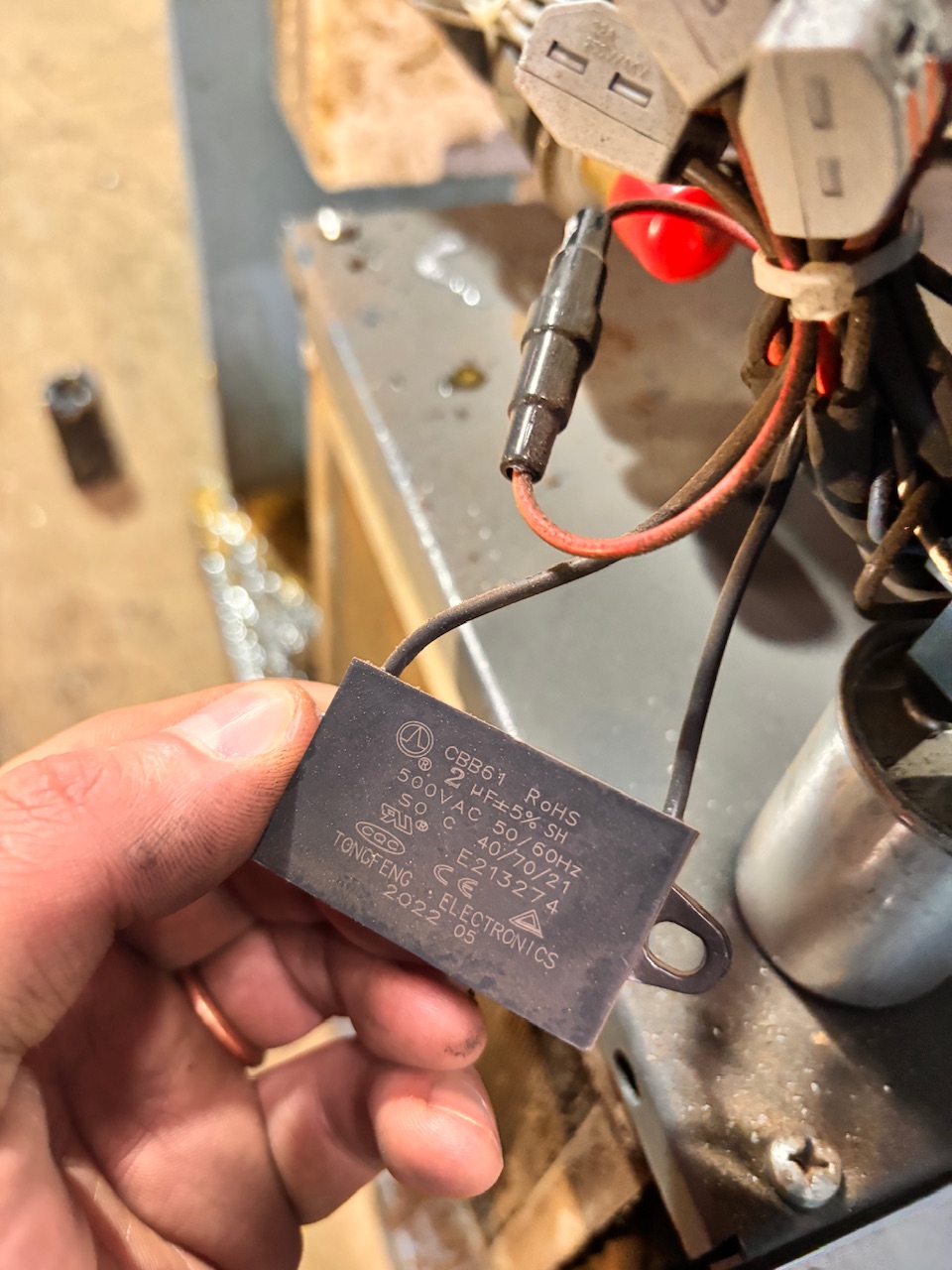

Замена пускового конденсатора	900
Замена эл. пускателя, автомата, реле	900
Замена платы управления	2 600
Тест масла на кислотность	2 600
Демонтаж ТРВ до 20 кВт	600
Ремонт дренажного насоса / клапана	2 200
Ремонт вальцовочного соединения (за 1 точку)	1 000
Замена ниппеля сервисного порта	1 105

Сервисное обслуживание

Услуга	Стоимость, руб.
Разовое обслуживание осушителя	от 3 500
Чистка конденсатора	от 800
Обслуживание по договору (от 3 единиц)	по прогрессивной шкале

Стоимость запчастей и материалов не учтена и оплачивается дополнительно. Точную стоимость запчасти мастер озвучивает после диагностики и согласовывает с клиентом до начала работ. vent-master.ru

Сравнение с конкурентами

Компания	Диагностика / выезд, руб.	Устранение утечки, от руб.
«МонтажМастер»	бесплатно (при заказе ремонта)	3 500
МастерХолода	5 000 (в пределах МКАД)	5 000
Пневмотех Сервис	по согласованию	от 4 000

Как часто нужно обслуживать

Производитель рекомендует следующий регламент:

Периодичность	Работы
Каждые 40 часов	Проверка точки росы, контроль дренажа
Каждые 200 часов	Очистка конденсатора сжатым воздухом
Каждые 2000 часов	Проверка шланга слива, натяжения трубок
Раз в год	Полное ТО: мойка, диагностика, проверка фреона, электрика

Для производств с непрерывным режимом работы рекомендуется полное обслуживание 2 раза в год. При высокой запылённости помещения (деревообработка, производство) конденсатор может требовать очистки ежемесячно.

Что можно сделать самостоятельно

Производитель допускает самостоятельное выполнение следующих работ:

Контроль точки росы — проверка значения на цифровом индикаторе панели управления
Проверка дренажа — визуальный контроль регулярности слива конденсата
Очистка конденсатора — продувка сжатым воздухом (при наличии компрессора)
Прочистка сетчатого фильтра дренажного клапана — по инструкции в руководстве

Все работы, связанные с холодильным контуром и электрикой, должны выполняться только квалифицированным персоналом. Перед началом обслуживания необходимо отключить осушитель от электропитания и полностью сбросить давление.

Особенности осушителей Comaro CRD

Фреон R134A. Модели CRD-1.0, CRD-1.6 и CRD-2.0 заправляются хладагентом R134A. Модели от CRD-2.6 и выше — R410A. При дозаправке важно использовать только тот хладагент, который указан в паспорте. Смешивание фреонов разных типов недопустимо.
Алюминиевый теплообменник. Комбинированный теплообменник выполнен из коррозионностойкого алюминиевого сплава. При мойке нельзя использовать агрессивные кислотные средства — только специализированные очистители для алюминиевых теплообменников.

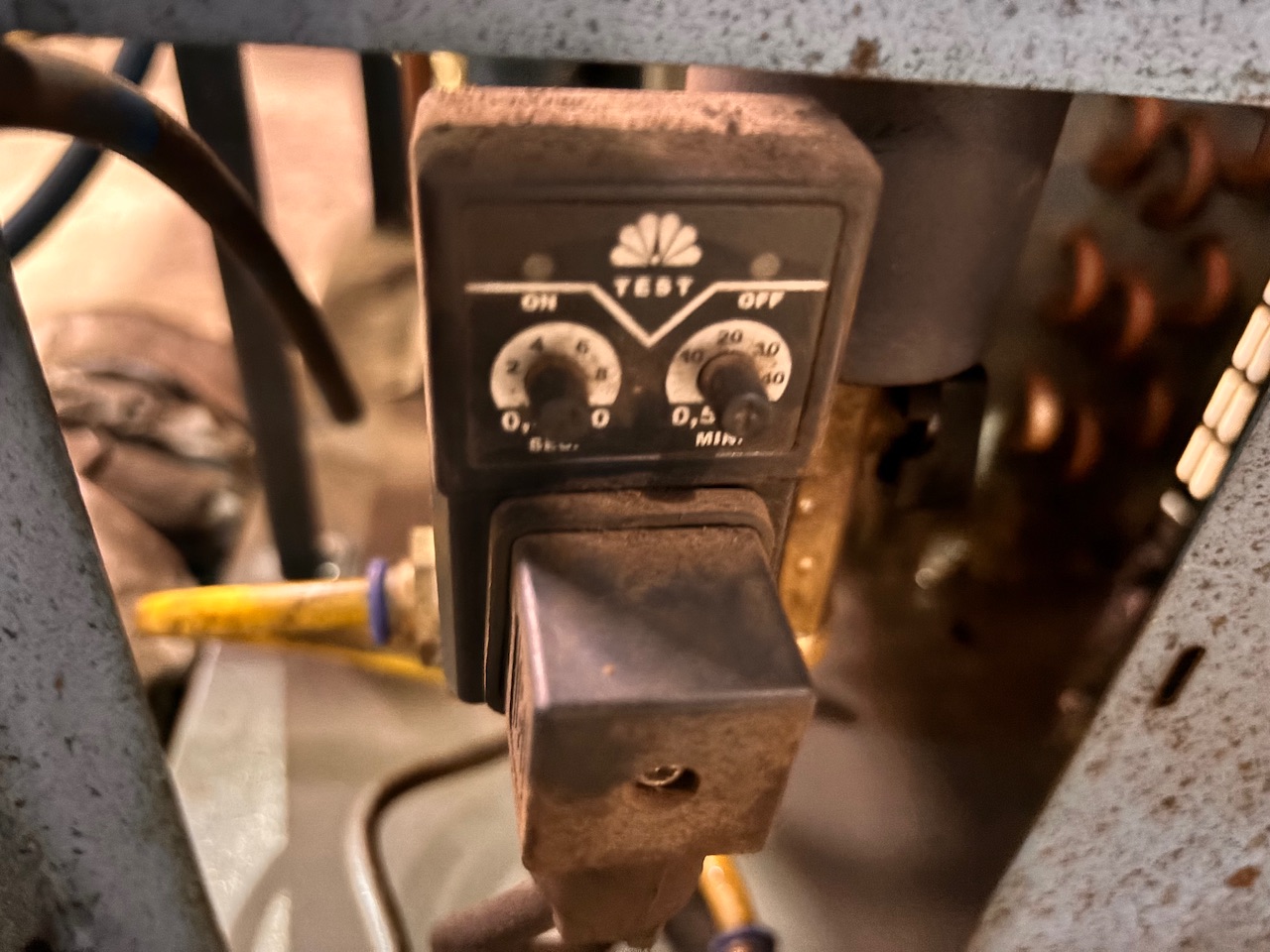

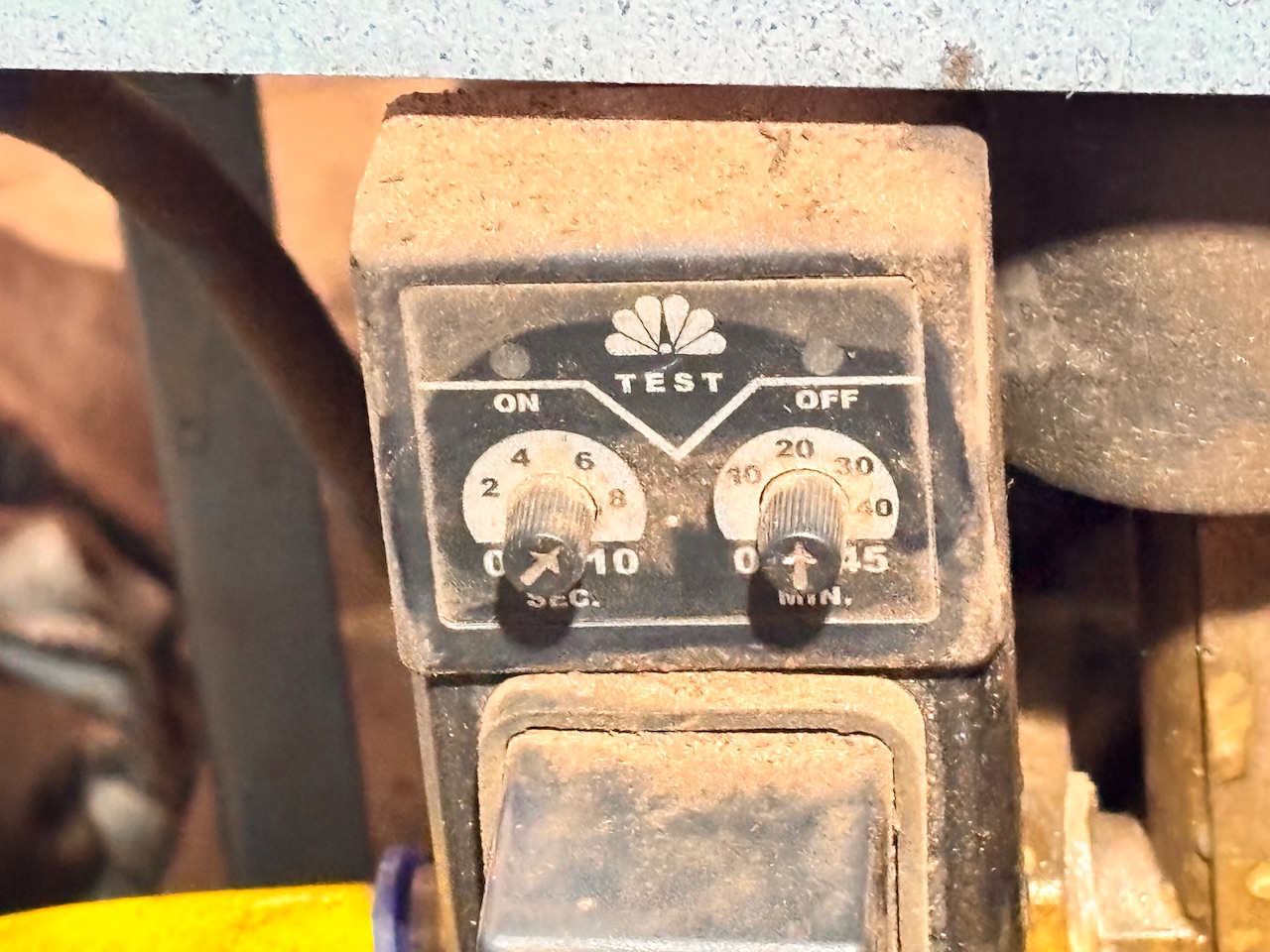

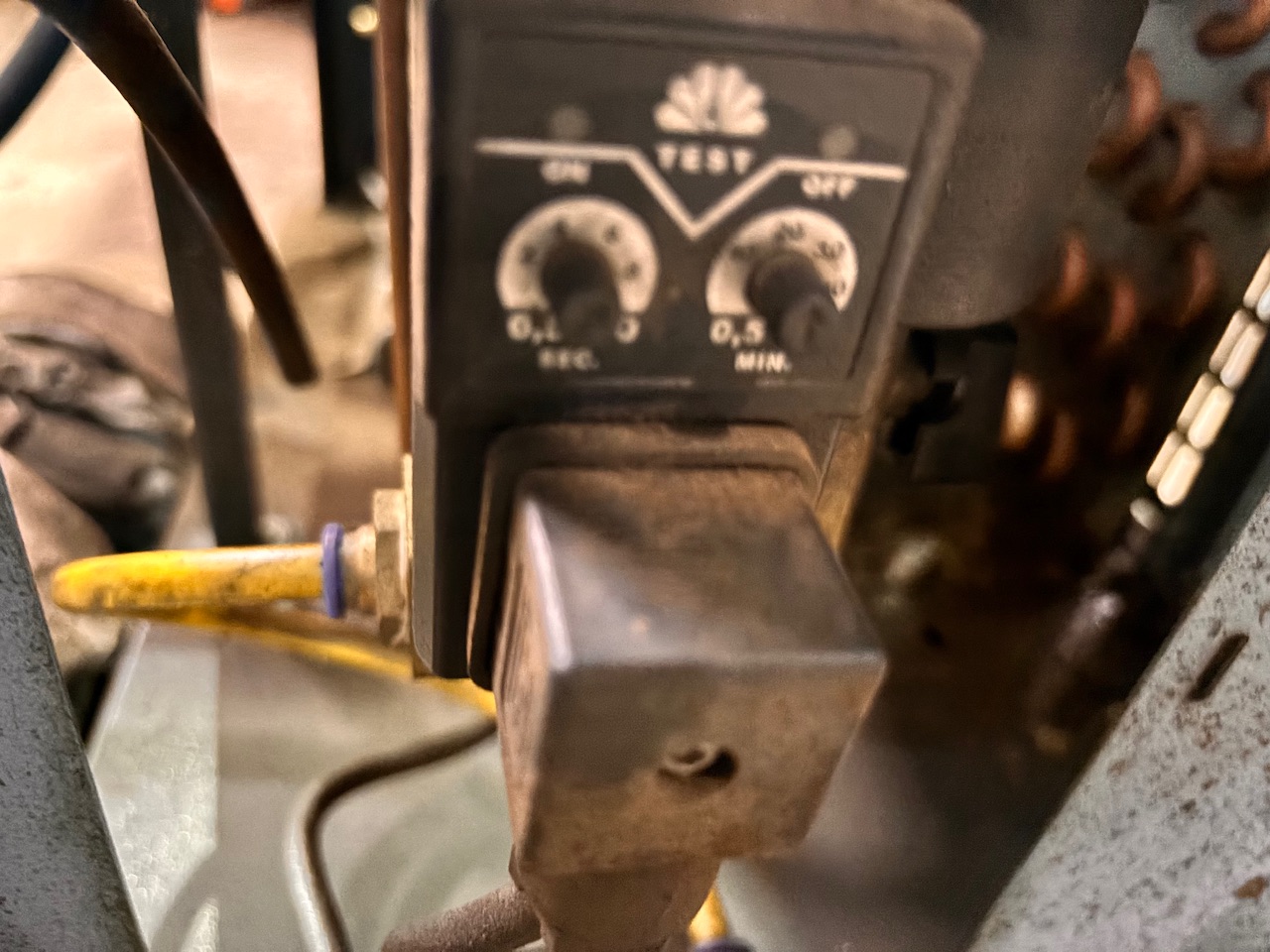

Таймерный дренажный клапан. В модели CRD-1.0 установлен таймерный клапан, а не электронный. Настройка интервала слива производится на контроллере. При засорении клапана нажимается кнопка TEST — если сбой повторяется, требуется обслуживание.
Конденсат с маслом. Конденсат, выделяемый осушителем, содержит частицы масла из компрессора. Его утилизация должна проводиться в соответствии с местным законодательством. Рекомендуется установка сепаратора для разделения масла и воды.
Отсутствие сервисных портов. В некоторых модификациях осушителей отсутствуют заправочные порты — для заправки фреона требуется впайка клапана Шрёдера.
