Обслуживание кассетного кондиционера Royal Clima CO-4C 12HNX / CO-E 12HNX Competenza

Кассетный кондиционер Royal Clima CO-4C 12HNX / CO-E 12HNX / CO-4C/pan8D1 серии Competenza — полупромышленная сплит-система кассетного типа, рассчитанная на обслуживание помещений площадью до 35 м². Модель оснащена компрессором Landa (Gree) ротационного типа, работает на хладагенте R410A и обеспечивает круговое (360°) распределение воздушного потока через декоративную панель CO-4C/pan8D1. Внутренний блок устанавливается в подвесной потолок и практически не виден — снаружи остаётся только декоративная панель размером 650×650 мм. Модель широко применяется в офисах, магазинах, кафе и других коммерческих помещениях, где важна равномерная подача воздуха и эстетика интерьера.

Как и любая полупромышленная сплит-система, Royal Clima Competenza требует регулярного обслуживания. Кассетный тип внутреннего блока имеет свои особенности — больший расход воздуха (до 760 м³/ч), встроенную дренажную помпу, четыре направляющих жалюзи с электроприводом и флокированным покрытием. Все эти узлы нуждаются в периодической чистке, диагностике и профилактике.

Наша компания «МонтажМастер» выполняет обслуживание кассетных кондиционеров Royal Clima CO-4C 12HNX / CO-E 12HNX Competenza в Москве и Московской области. Мы проводим чистку внутреннего и наружного блоков, дезинфекцию, диагностику, дозаправку хладагентом R410A и ремонт всех узлов системы.

Почему обслуживание кассетного кондиционера Royal Clima необходимо

Кассетные кондиционеры работают в коммерческих помещениях с высокой проходимостью людей — офисах, магазинах, кафе. В таких условиях пыль, пыльца, микрочастицы кожи и волосы постоянно поступают в воздухозаборную решётку внутреннего блока. Без регулярного обслуживания кассетного кондиционера Royal Clima возникают следующие проблемы:

• Снижение производительности. Засорённые фильтры и грязный теплообменник уменьшают воздухообмен. Кондиционер дольше выходит на заданную температуру, компрессор работает на повышенных оборотах, потребление электроэнергии растёт.
• Неравномерное распределение воздуха. Четыре жалюзи кассетного блока с электроприводом обеспечивают круговую подачу воздуха. Если жалюзи загрязнены или электропривод работает некорректно, воздух подаётся неравномерно — одни зоны помещения переохлаждаются, другие остаются тёплыми.
• Появление неприятного запаха. На испарителе и в дренажном поддоне скапливаются пыль, влага и бактерии. При включении кондиционер подаёт в помещение воздух, проходящий через загрязнённый слой — отсюда затхлый запах, особенно ощутимый в небольших помещениях.
• Засорение дренажной системы и помпы. В кассетных кондиционерах Royal Clima Competenza установлена встроенная дренажная помпа с высотой подъёма до 1,2 м. Грязь в дренажном поддоне может забить приёмное отверстие помпы, после чего конденсат начнёт скапливаться в поддоне и протекать через потолок — это особенно опасно для подвесных потолочных систем.
• Перегрев компрессора. Недостаток хладагента R410A — одна из главных причин поломки компрессора. Микротрещины в вальцовочных соединениях, естественная диффузия фреона через стенки медных трубок — всё это приводит к снижению давления. Без своевременной дозаправки компрессор работает на пределе и выходит из строя.
• Сокращение срока службы. Производитель заявляет ресурс 10 лет при условии соблюдения правил эксплуатации и регулярного технического обслуживания. Без него реальный срок службы сокращается в 1,5–2 раза.

Как часто нужно обслуживать кассетный кондиционер Royal Clima Competenza

Частота обслуживания зависит от режима эксплуатации и условий окружающей среды. Для кассетных кондиционеров Royal Clima CO-4C 12HNX, работающих в коммерческих помещениях, специалисты рекомендуют:

• Чистку воздушных фильтров внутреннего блока — каждые 2–4 недели. В помещениях с высокой проходимостью (магазины, кафе) — еженедельно. Фильтры в кассетных блоках загрязняются быстрее, чем в настенных, из-за большего расхода воздуха.
• Полное техническое обслуживание кассетного кондиционера Royal Clima — не реже 2 раз в год: весной перед началом летнего сезона и осенью после его окончания. Если кондиционер используется круглогодично — каждые 6 месяцев.
• Контроль давления хладагента R410A — при каждом техническом обслуживании. Дозаправка по необходимости, но не реже одного раза в 2 года. Естественная утечка фреона составляет 8–15% в год.
• Проверку дренажной помпы — при каждом обслуживании. Помпа — критический узел кассетного кондиционера: при её отказе вода льётся через потолок.

Что входит в обслуживание кассетного кондиционера Royal Clima CO-4C 12HNX / CO-E 12HNX

Полное сервисное обслуживание кассетного кондиционера Royal Clima Competenza включает следующий комплекс работ.

Чистка внутреннего кассетного блока Royal Clima

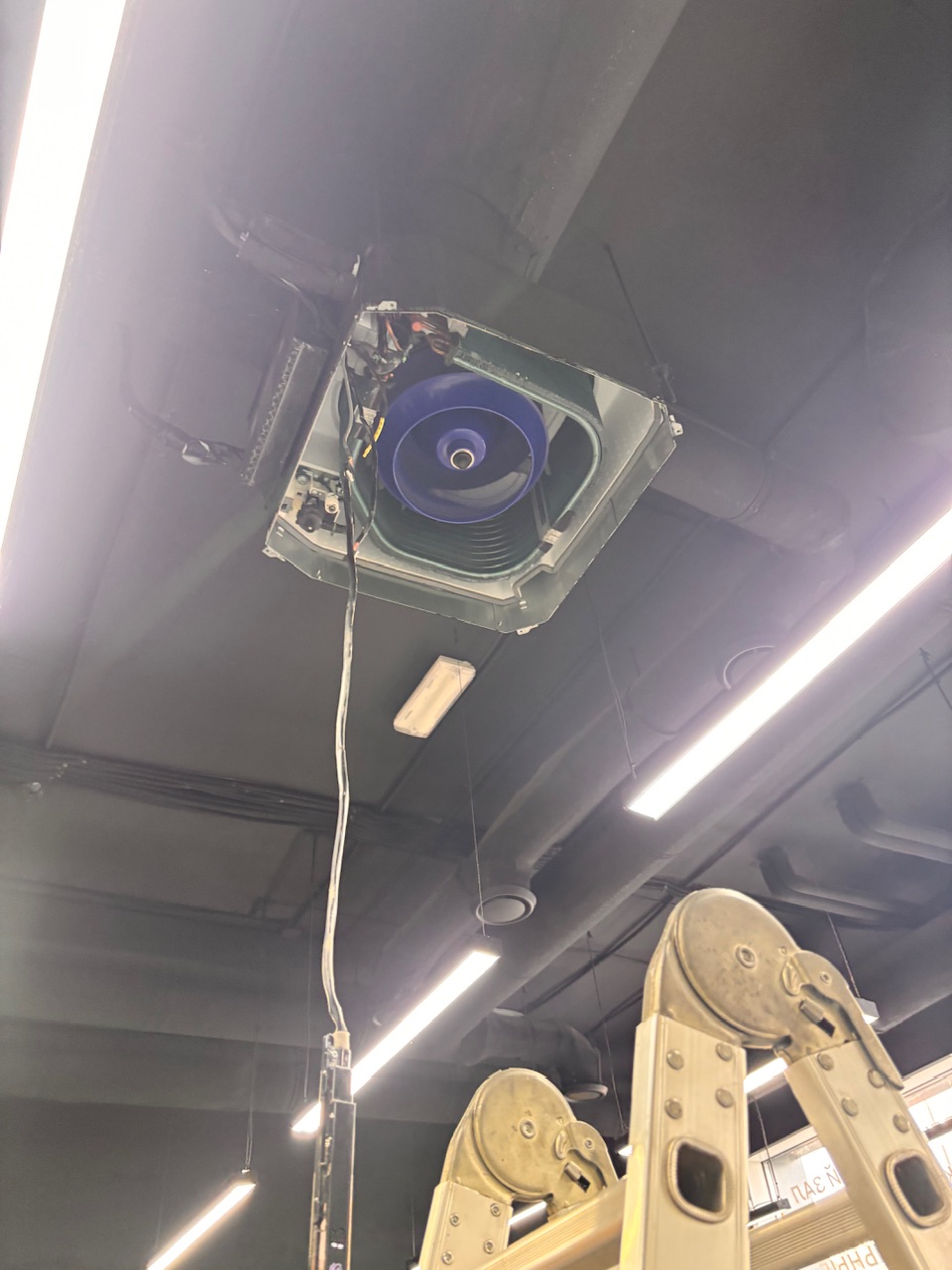

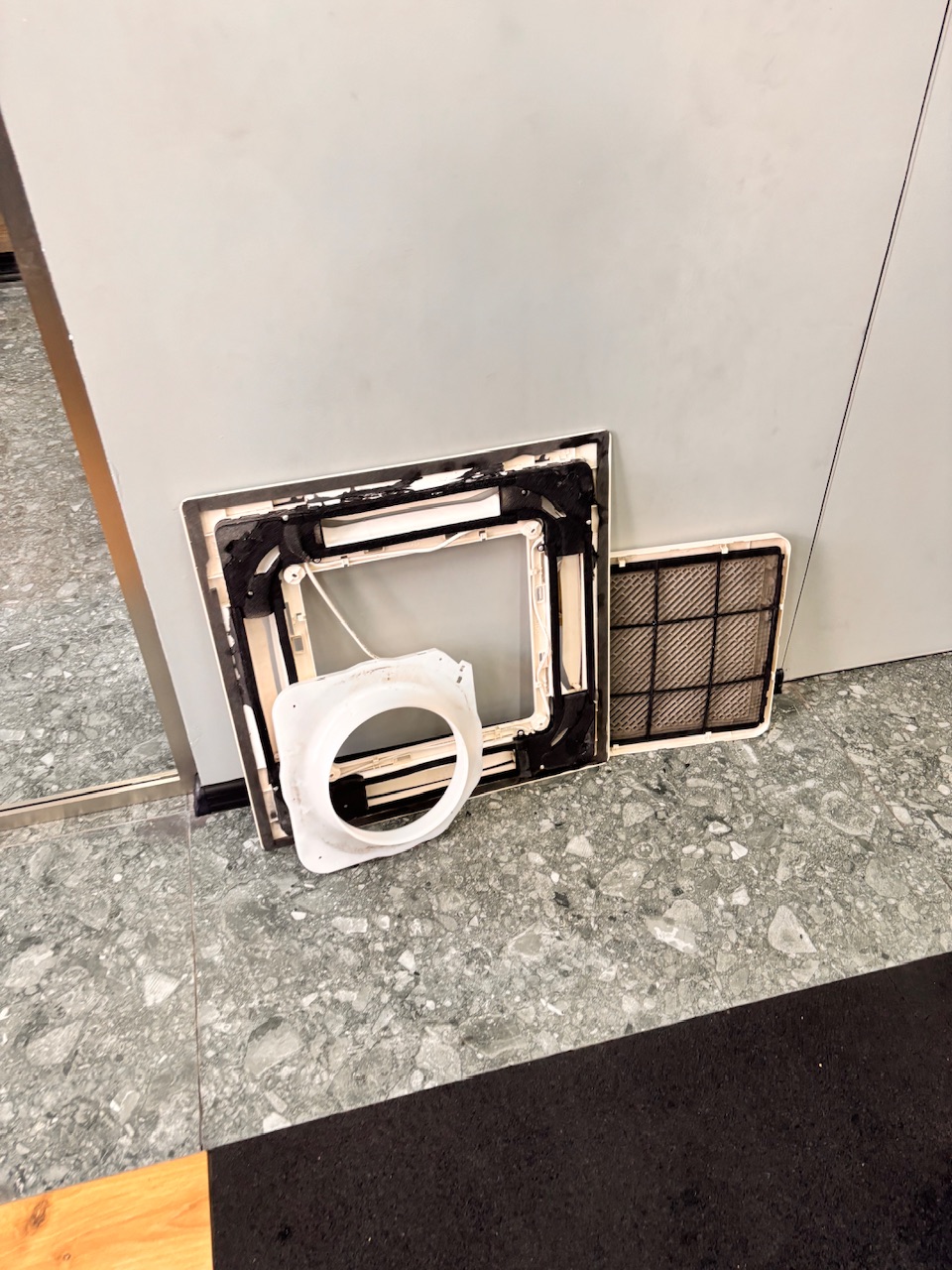

• Снятие и очистка декоративной панели CO-4C/pan8D1. Декоративная панель размером 650×650×55 мм снимается с внутреннего блока для доступа к фильтрам и жалюзи. Панель протирается мягкой влажной тканью — нельзя использовать абразивные средства, бензин и растворители, так как они повреждают пластиковую поверхность.
• Очистка воздушных фильтров. Решётка воздухозабора открывается сдвигом фиксаторов, после чего извлекаются сетчатые фильтры грубой очистки. Фильтры очищаются пылесосом, при сильном загрязнении — промываются тёплой водой. Перед установкой фильтры должны быть полностью высушены.

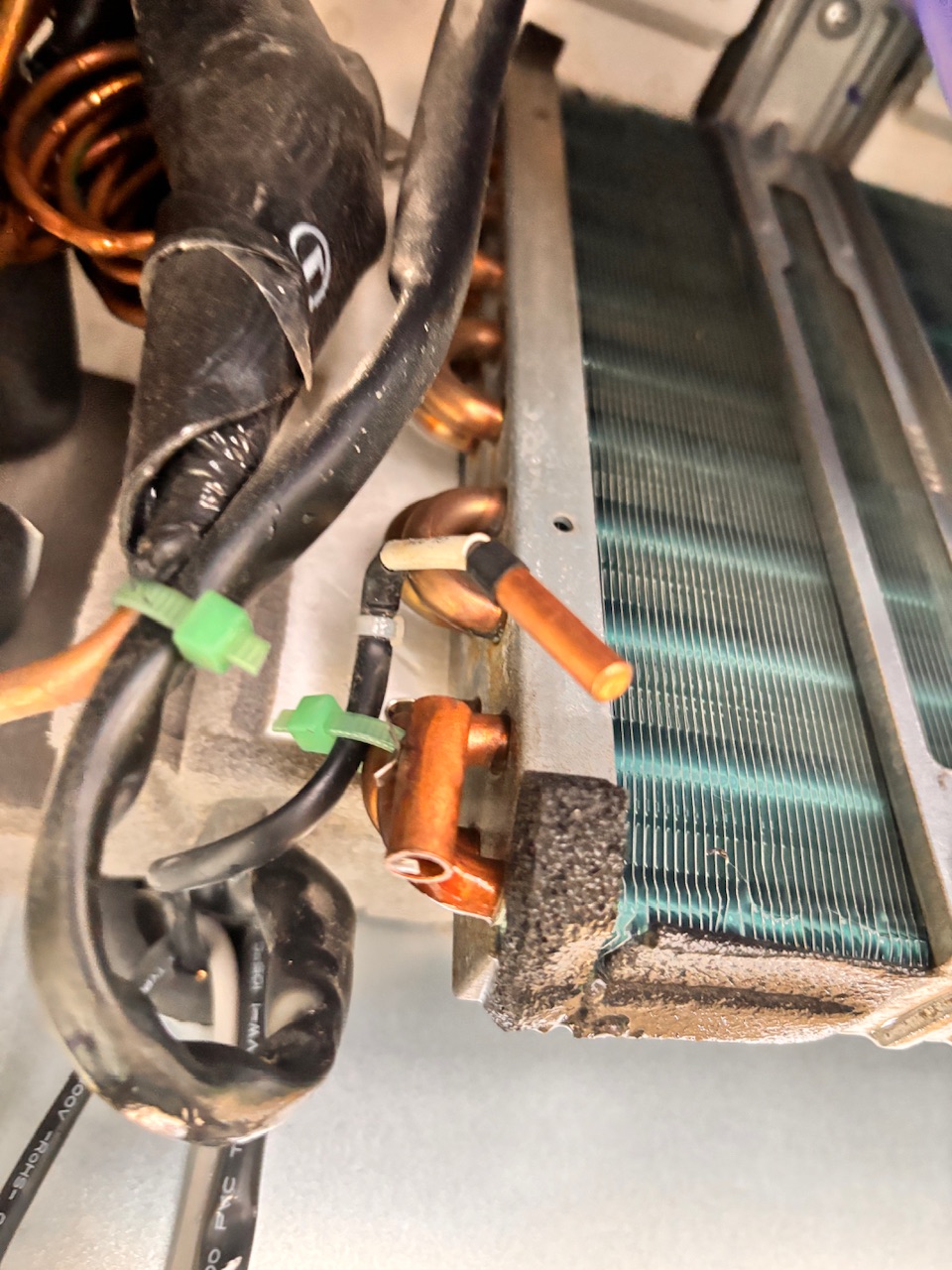

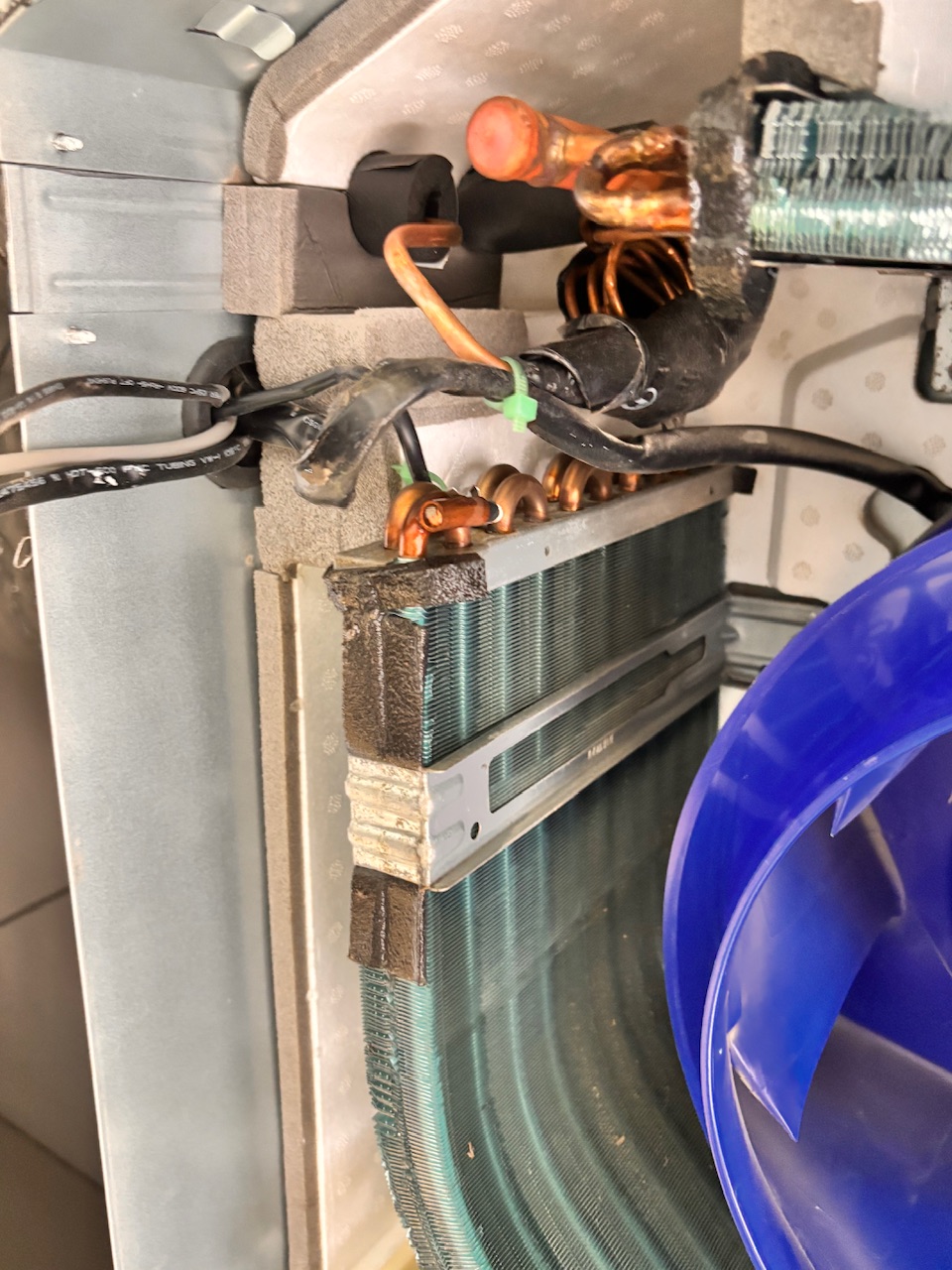

• Чистка испарителя внутреннего блока. Теплообменник кассетного блока промывается специальным средством для очистки кондиционеров с последующей промывкой водой. Процедура требует снятия декоративной панели и частичной разборки блока, поэтому выполняется только специалистом.
• Чистка четырёх жалюзи с электроприводом. Жалюзи имеют флокированное покрытие, исключающее образование конденсата. При загрязнении покрытие теряет свои свойства — жалюзи очищаются мягкой щёткой с нейтральным моющим средством. Проверяется работа электроприводов жалюзи: все четыре направления должны открываться и закрываться корректно.

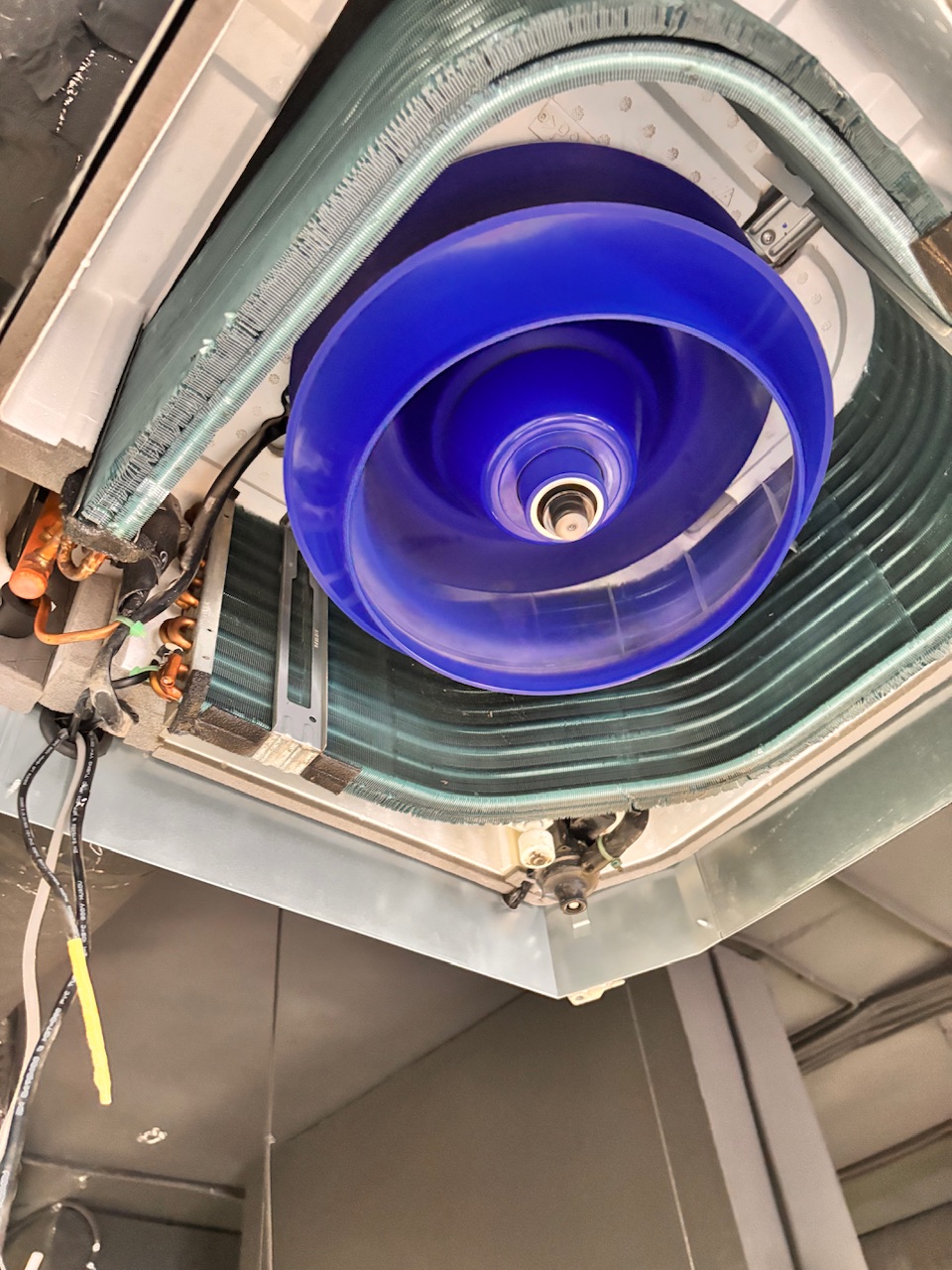

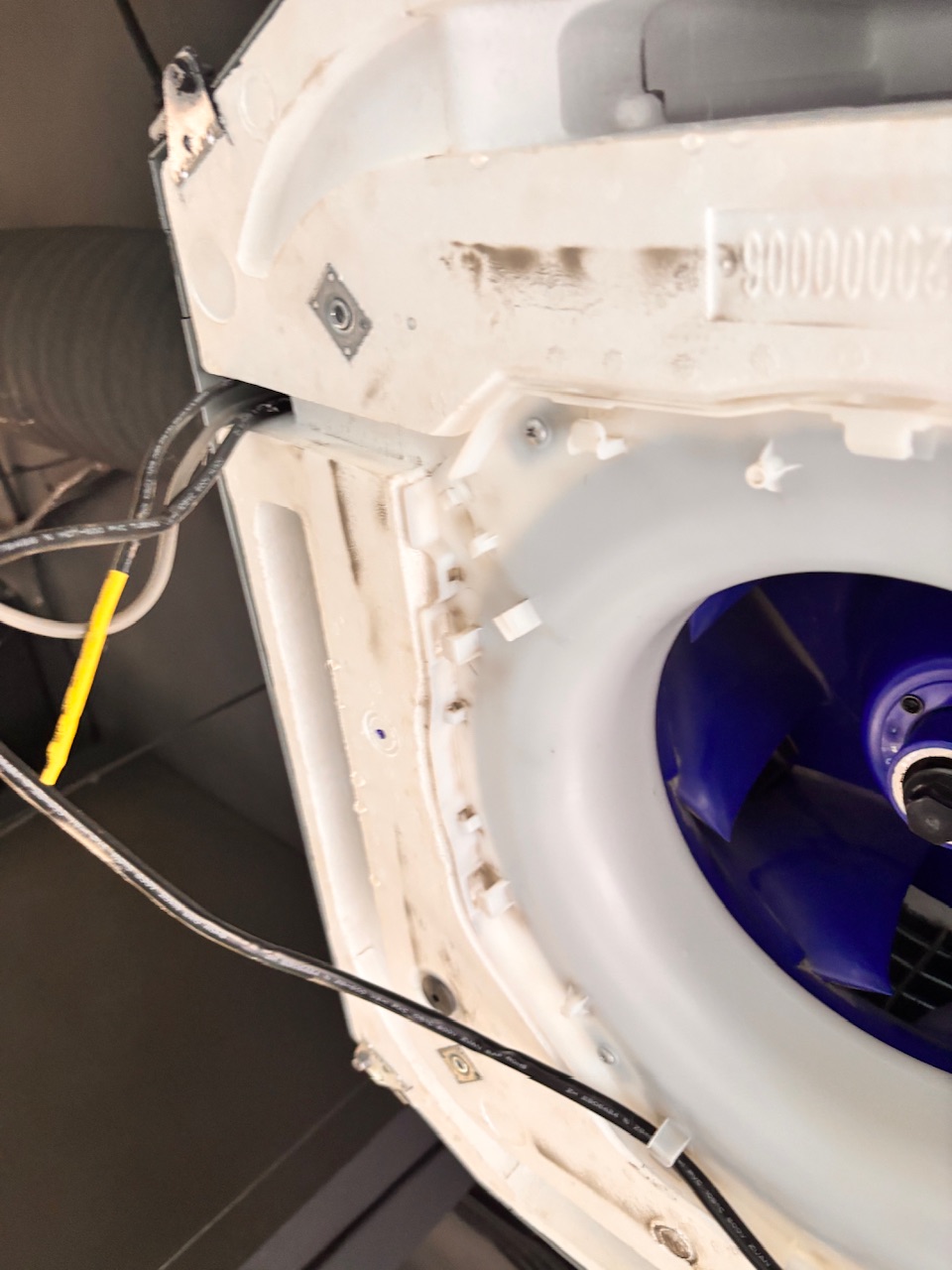

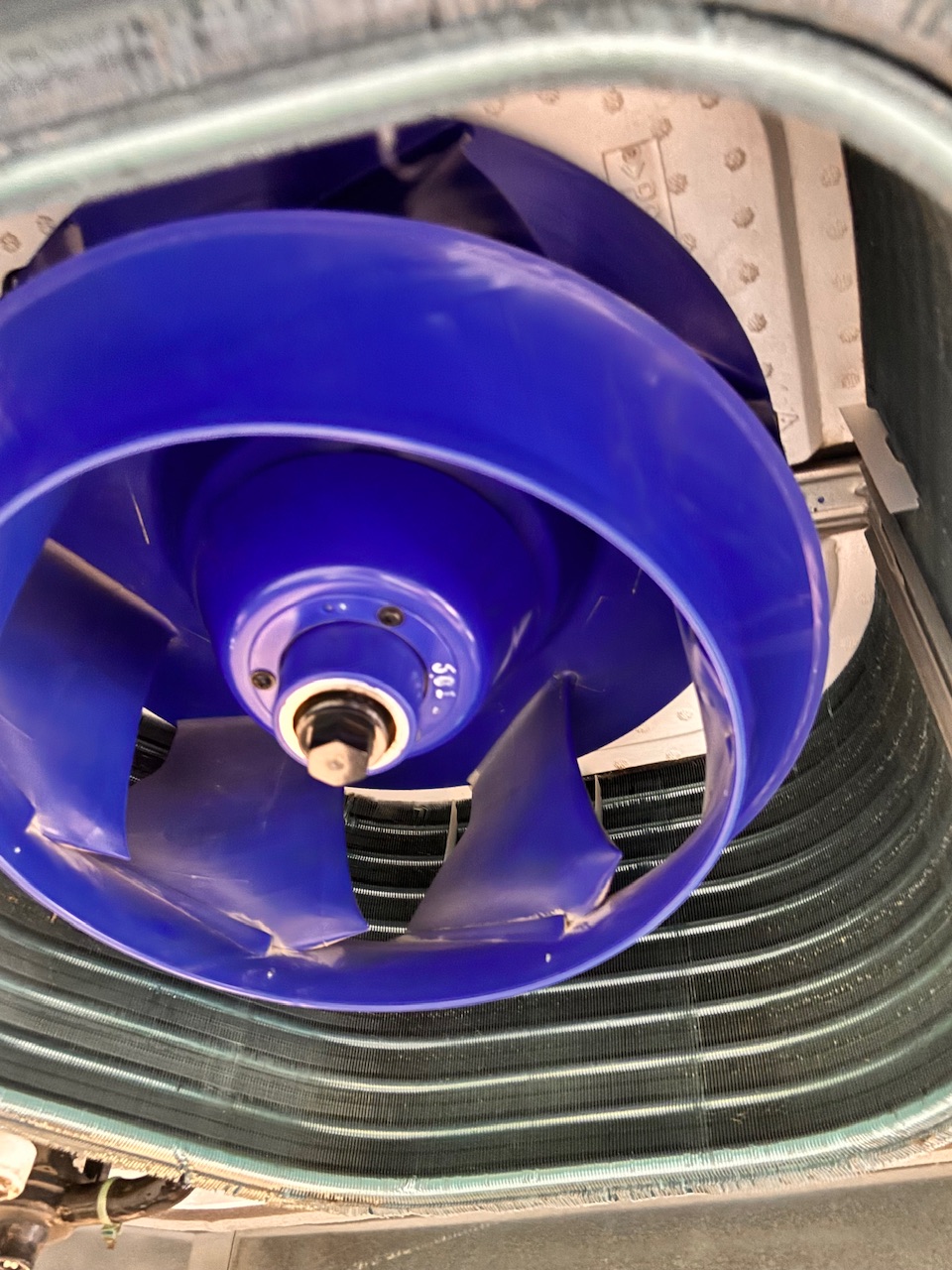

• Очистка вентилятора (крыльчатки) внутреннего блока. На лопастях центробежного вентилятора скапливаются пыль и жировые отложения — особенно в кафе и ресторанах. Загрязнённая крыльчатка вызывает дисбаланс, вибрацию и повышенный шум.

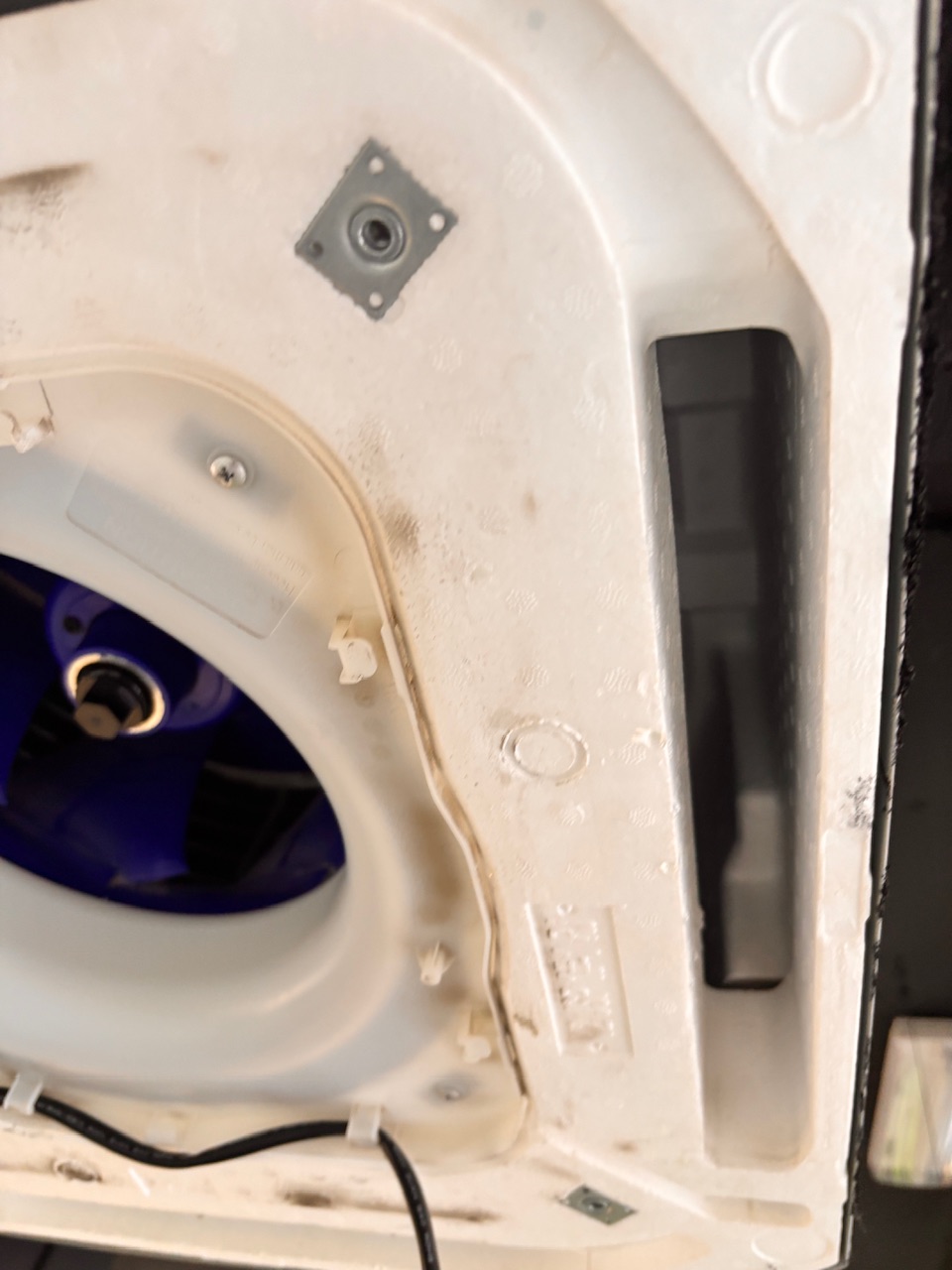

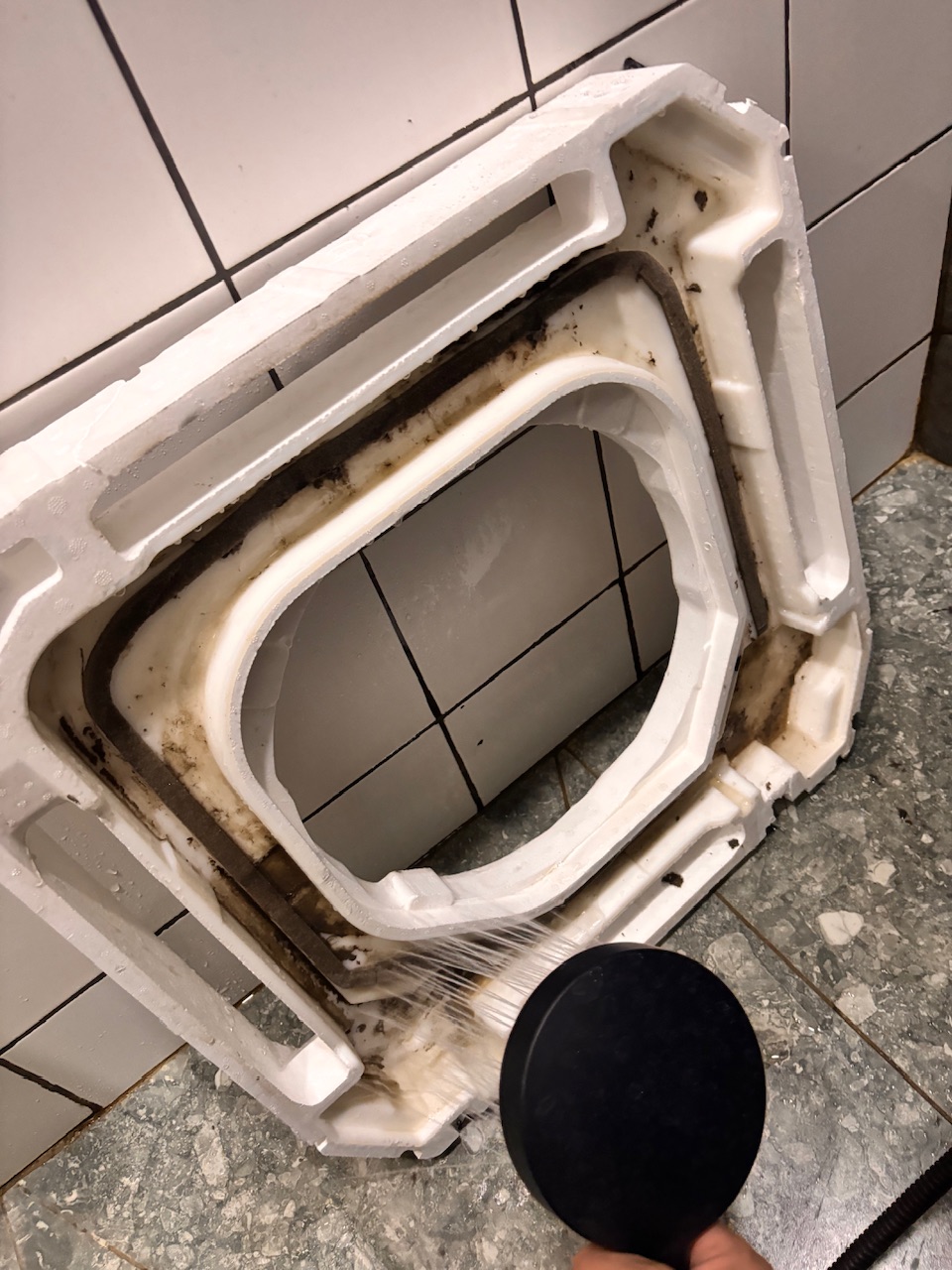

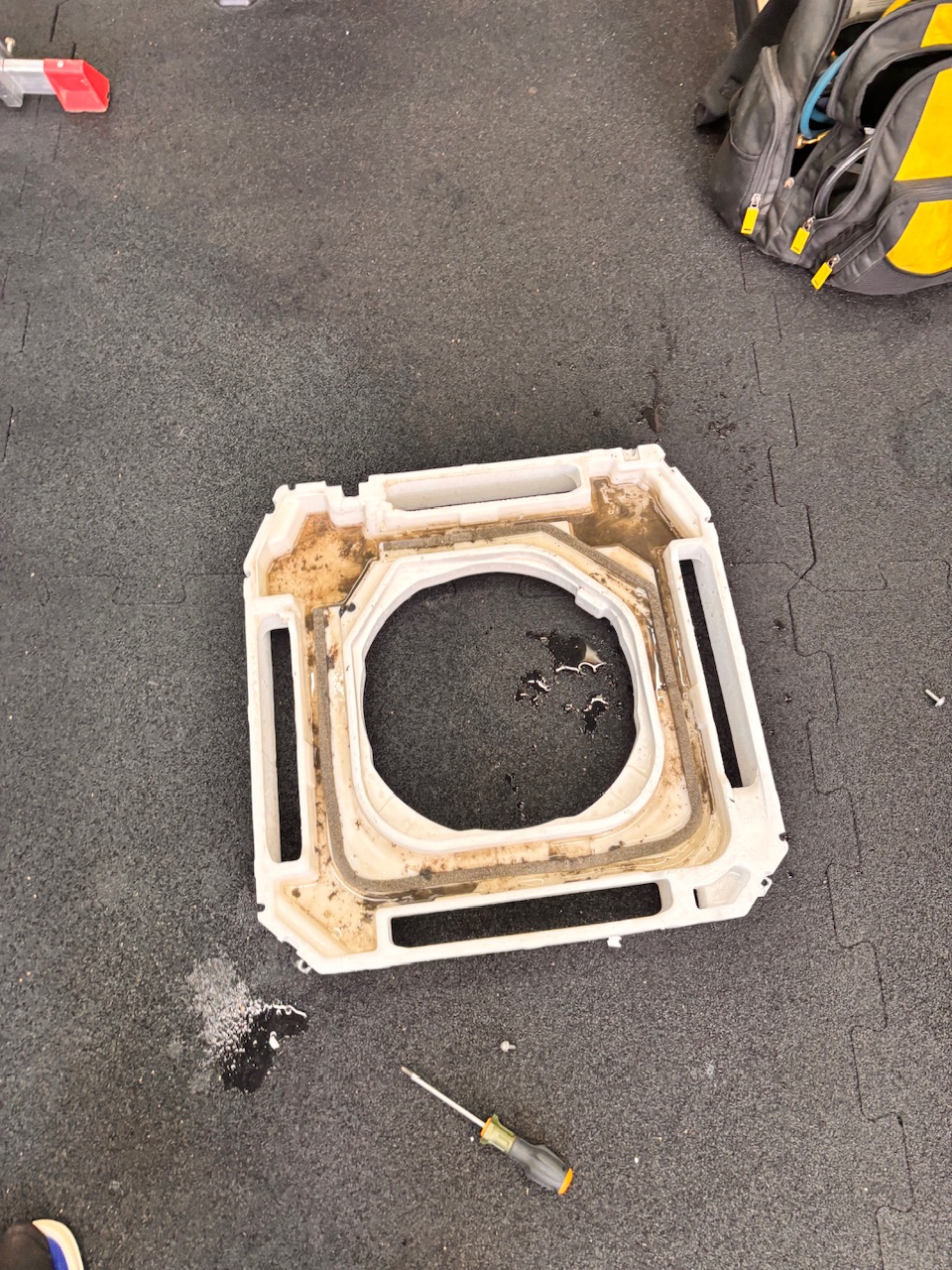

• Промывка дренажной системы и проверка помпы. Дренажный поддон, приёмное отверстие и трубка прочищаются от грязи и биологических отложений. Встроенная дренажная помпа тестируется — проверяется высота подъёма, отсутствие посторонних шумов, корректность работы поплавкового датчика. Диаметр дренажной трубки — 32 мм.
• Дезинфекция внутреннего блока. Обработка антибактериальным составом всех поверхностей, с которыми контактирует воздух — испарителя, дренажного поддона, жалюзи, воздуховодов декоративной панели.

Чистка наружного блока Royal Clima CO-E 12HNX

• Очистка теплообменника конденсатора от пыли, пуха, листвы и насекомых. При сильном загрязнении применяется мойка под давлением с использованием специальной щётки. Наружный блок Royal Clima CO-E 12HNX имеет габариты 730×545×285 мм и вес 28 кг — при установке на фасаде здания очистка требует работы на высоте.
• Очистка вентилятора наружного блока. Осевой вентилятор с расходом воздуха 1700 м³/ч удаляет отработанное тепло. Загрязнённые лопасти снижают эффективность охлаждения конденсатора.
• Проверка состояния креплений и кронштейнов. Наружный блок подвергается ветровым и вибрационным нагрузкам — крепления проверяются на надёжность, при необходимости подтягиваются.
• Очистка корпуса от загрязнений.

Диагностика кассетного кондиционера Royal Clima Competenza

• Измерение рабочего давления в системе и проверка достаточности хладагента R410A. Заводская заправка — 750 г, дозаправка сверх номинальной длины трассы — 20 г/м.
• Проверка потребляемого тока и напряжения электросети. Максимальная потребляемая мощность — 2,5 кВт, максимальный ток — 8,5 А, пусковой ток — 33,5 А. Автомат защиты — 16 А.
• Диагностика работы компрессора Landa (Gree), вентиляторов внутреннего и наружного блоков, плат управления.

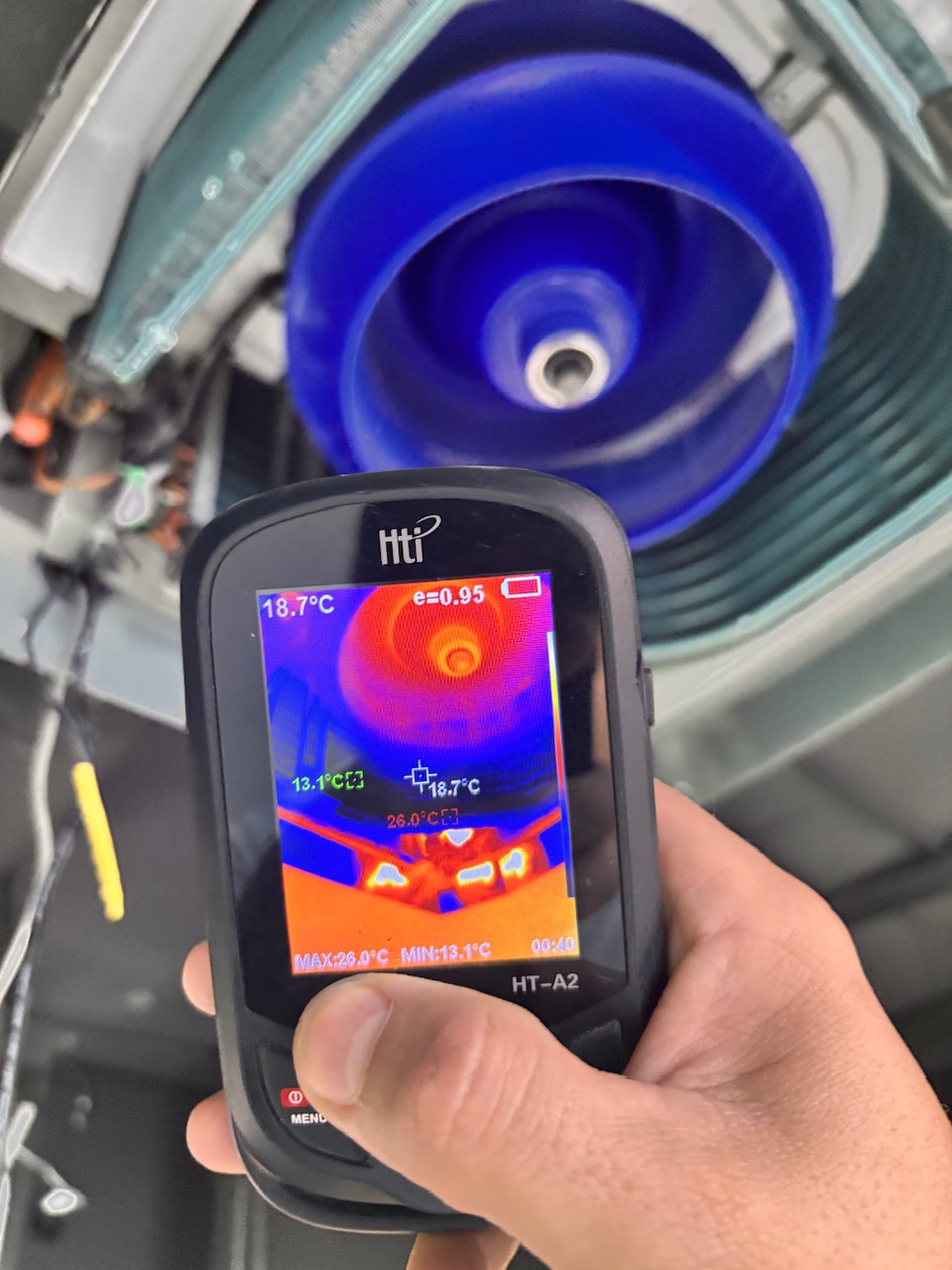

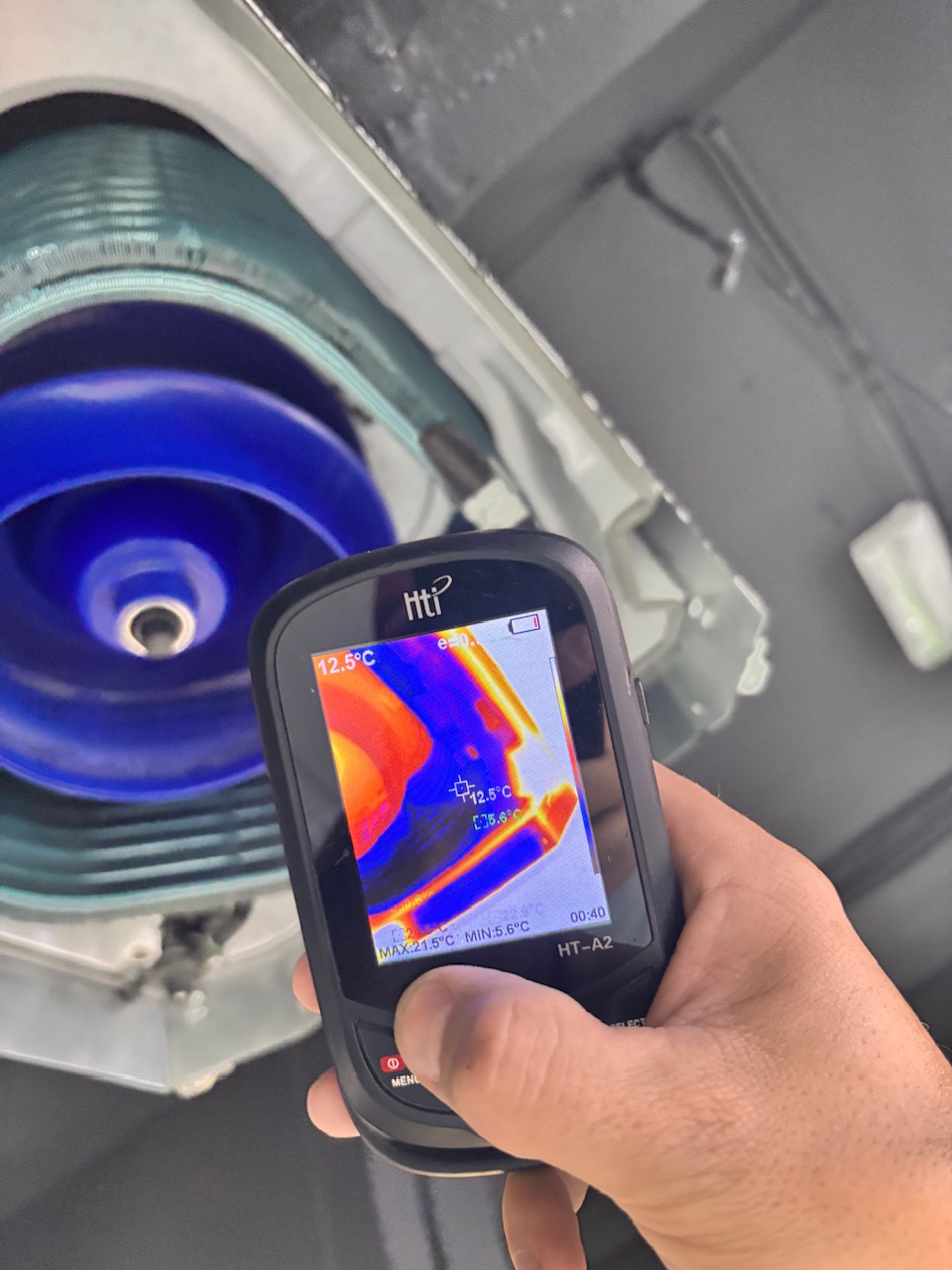

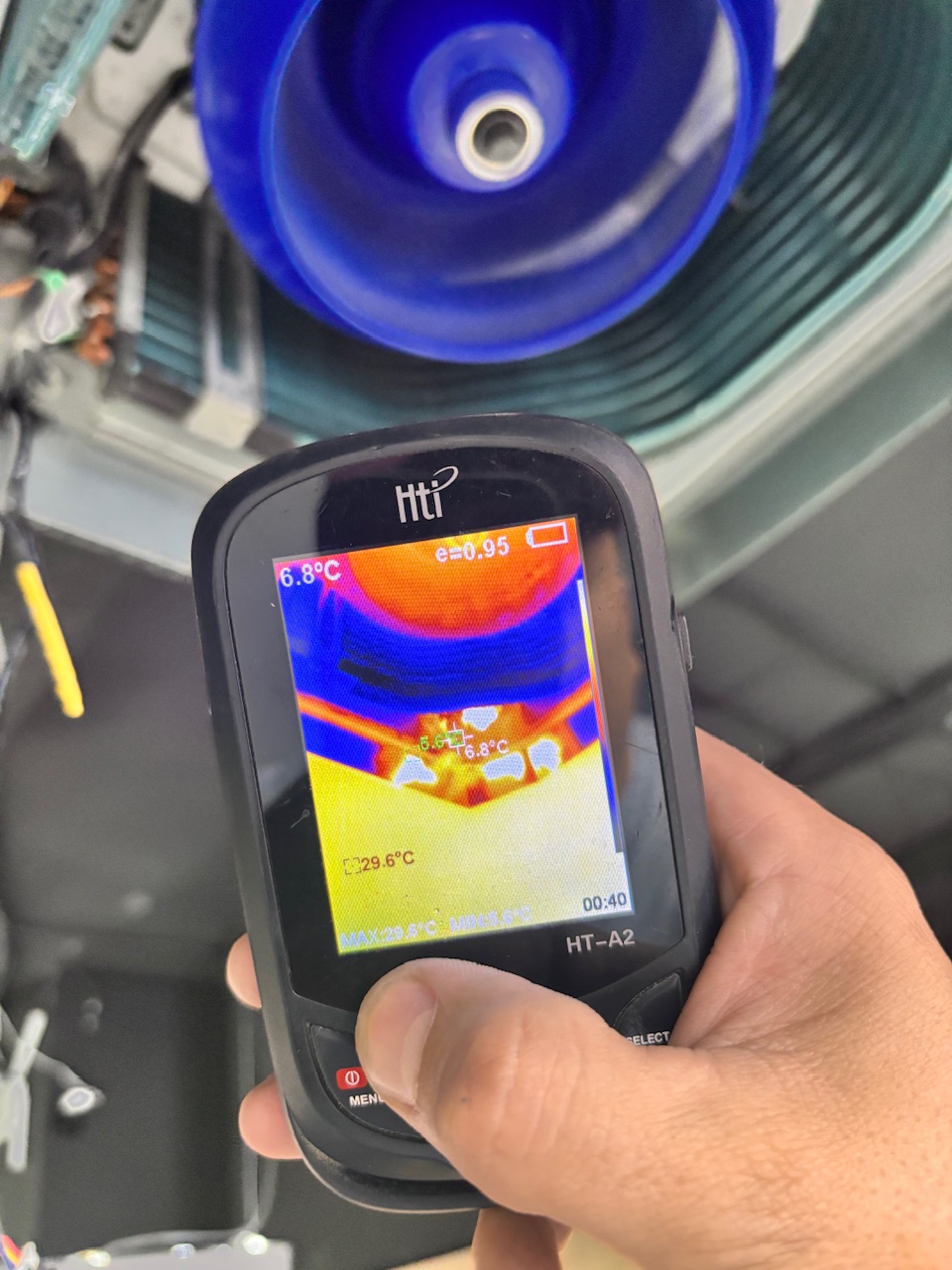

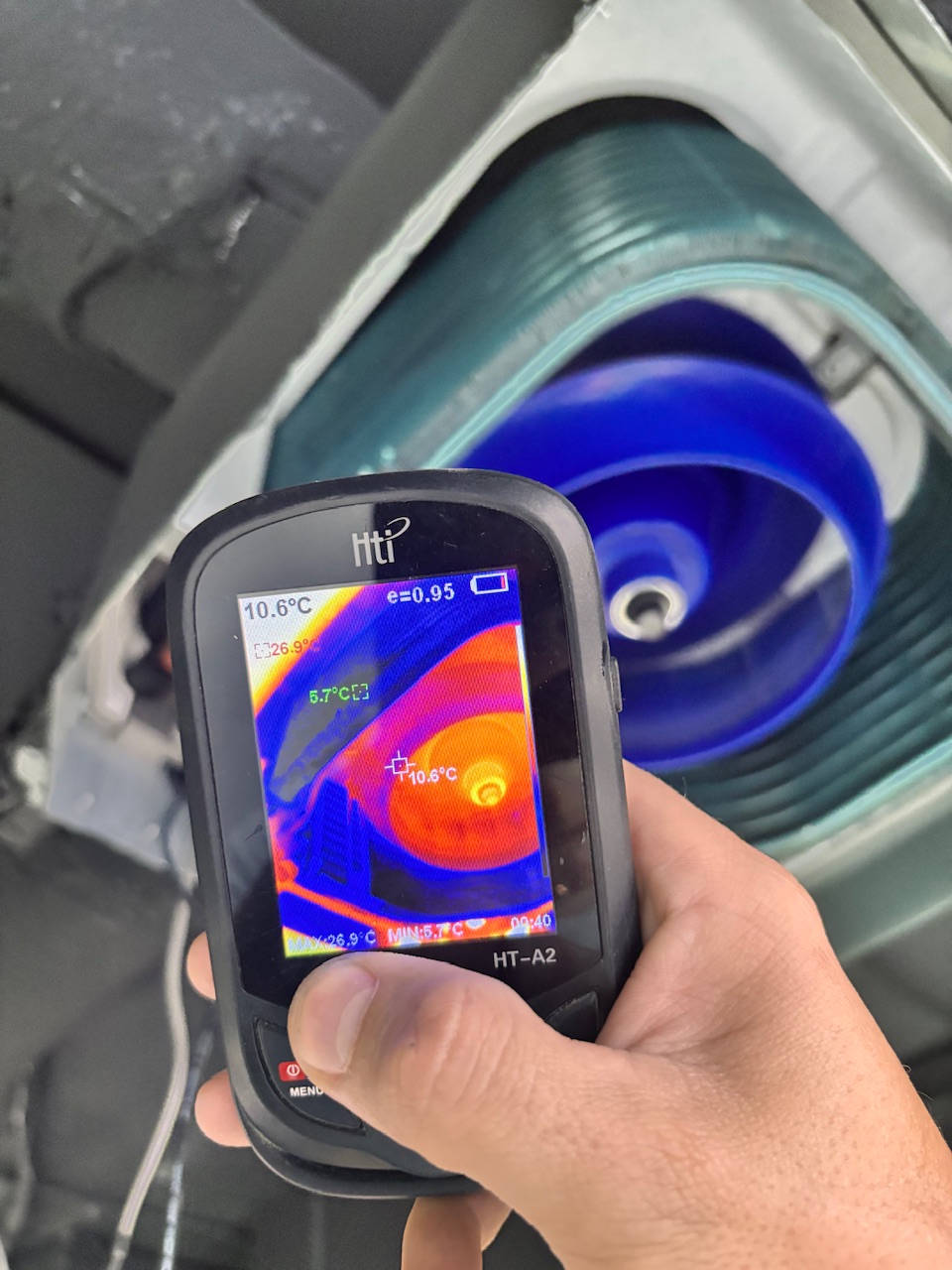

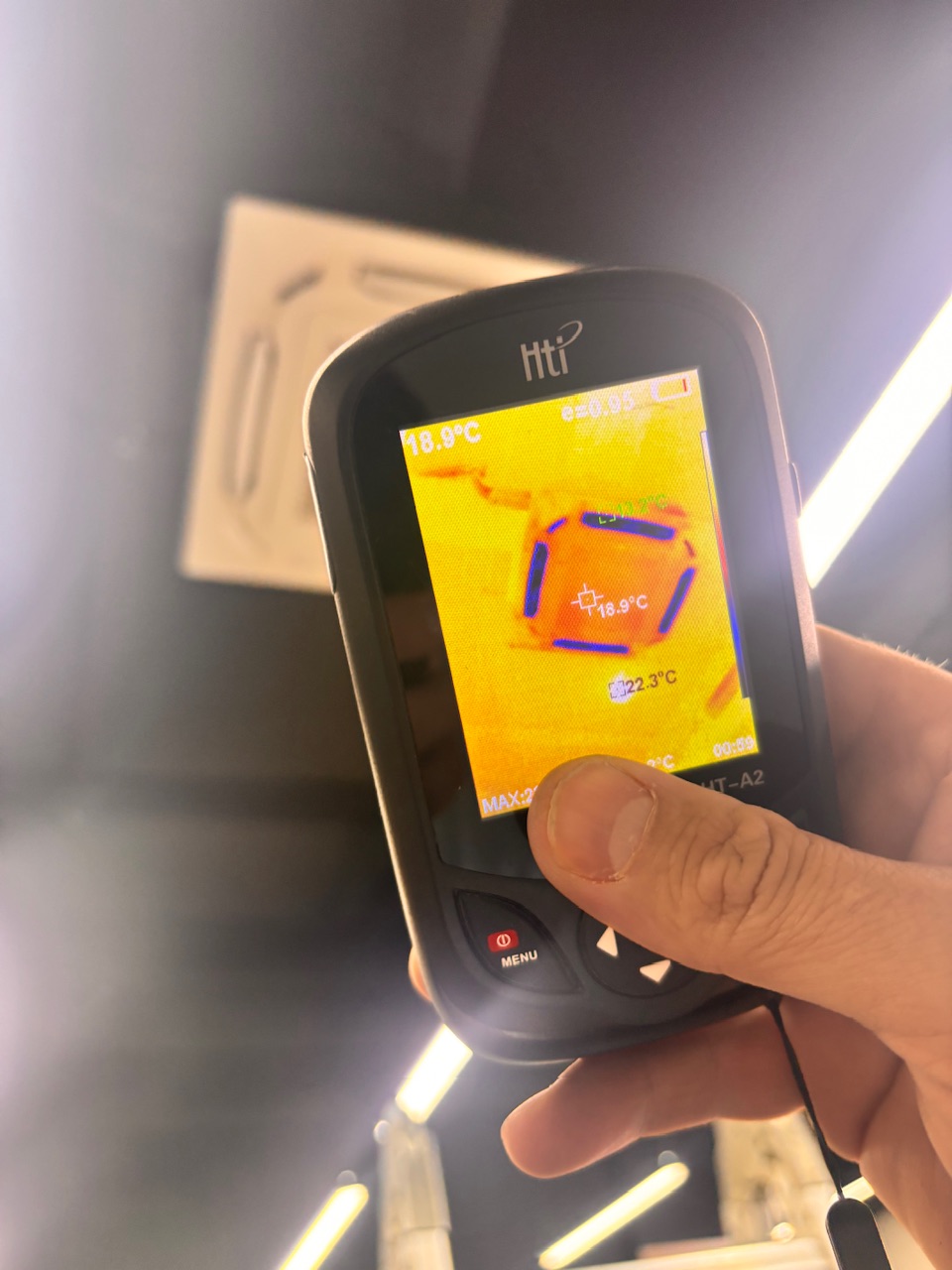

• Проверка исправности температурных датчиков.
• Контроль работы всех режимов: охлаждение, обогрев, вентиляция, осушение, турбо, режим I Feel.
• Проверка функции авторестарта — корректное восстановление работы после отключения электричества.
• Проверка ЖК-дисплея декоративной панели — отображение режима работы и установленной температуры.
• Оценка состояния межблочной трассы, термоизоляции трубопроводов, герметичности вальцовочных соединений. Максимальная длина трассы — 20 м, максимальный перепад высот — 15 м. Диаметры труб: жидкостная линия — 1/4" (6,35 мм), газовая линия — 1/2" (12,7 мм).
• Проверка межблочного кабеля (5×2,5 + 3×0,5 мм²) и силового кабеля (3×2,5 мм²) на отсутствие повреждений изоляции.

Дозаправка хладагентом R410A

Кассетный кондиционер Royal Clima CO-4C 12HNX / CO-E 12HNX работает на хладагенте R410A — двухкомпонентном фреоне, широко применяемом в полупромышленных кондиционерах. Естественная утечка фреона составляет 8–15% в год, поэтому контроль давления необходим при каждом обслуживании.

Признаки того, что кассетному кондиционеру Royal Clima необходима дозаправка:

• кондиционер хуже охлаждает воздух при нормальной температуре на улице;
• на гайках наружного блока или трубках появляется иней или лёд;
• обмерзает вентиль на входе в наружный блок;
• кондиционер работает, но температура в помещении не достигает заданного значения;
• компрессор часто отключается или работает нестабильно.

Дозаправка кассетного кондиционера Royal Clima R410A выполняется только после диагностики и поиска возможных утечек. R410A — двухкомпонентный фреон (смесь R32 и R125 в пропорции 50/50), поэтому при значительной утечке может потребоваться полная перезаправка системы с предварительным вакуумированием. Простая дозаправка без устранения причины утечки даёт лишь временный эффект. Мастер проверяет вальцовочные соединения, гайки на кранах наружного блока, целостность медных трубок и только после этого проводит заправку с применением манометрического коллектора и вакуумного насоса.

Особенности модели Royal Clima Competenza, влияющие на обслуживание

Кассетный тип внутреннего блока. В отличие от настенных сплит-систем, внутренний блок устанавливается в подвесной потолок (монтажный размер — 570×570 мм, высота блока — 260 мм). Для обслуживания требуется доступ к блоку через сервисное окно в потолке. Если доступ ограничен, может потребоваться частичный демонтаж потолочных панелей.

Круговое распределение воздуха 360°. Четыре жалюзи с электроприводами направляют воздух по четырём сторонам. Регулировка положения жалюзи — только горизонтальная, с пульта ДУ. При обслуживании проверяется корректность работы всех четырёх электроприводов и отсутствие загрязнений на флокированном покрытии жалюзи.

Встроенная дренажная помпа. Высота подъёма конденсата — до 1,2 м. Помпа — критический узел: при её отказе вода скапливается в поддоне и протекает через потолок. Проверка помпы проводится при каждом обслуживании — тест на рабочий ход, шум и производительность.

Неинверторный компрессор (on/off). Модель работает по схеме on/off — компрессор включается на полную мощность и отключается при достижении заданной температуры. Пусковой ток — 33,5 А, что значительно выше рабочего (8,5 А). Регулярная диагностика компрессора и проверка пускового конденсатора особенно важны — пусковые токи создают повышенную нагрузку на контакты реле и плату управления.

Антикоррозийное покрытие теплообменников Blue Fin. Защищает рёбра теплообменников от коррозии, что особенно важно при установке наружного блока в прибрежных зонах или промышленных районах. Покрытие выдерживает солевой тест в 3 раза дольше, чем обычный алюминий, но не исключает необходимости периодической очистки от загрязнений.

Wi-Fi Ready (опция). Кондиционер технически подготовлен для беспроводного управления, но Wi-Fi-модуль не установлен на заводе — он приобретается отдельно. При обслуживании, если модуль установлен, проверяется корректность его работы и обновление прошивки.

ЖК-дисплей на декоративной панели. Просвечивающийся дисплей отображает текущий режим и заданную температуру. При обслуживании проверяется корректность индикации и отсутствие дефектов дисплея.

Рабочий диапазон температур. Охлаждение — от -15 до +49 °C, обогрев — от -15 до +24 °C. При эксплуатации в крайних значениях диапазона нагрузка на компрессор возрастает, поэтому обслуживание рекомендуется проводить чаще — каждые 4–6 месяцев.

Универсальный наружный блок. Наружный блок CO-E 12HNX совместим с внутренними блоками других серий Royal Clima. При обслуживании важно убедиться, что заправка хладагента и настройки соответствуют именно кассетной конфигурации.

Подготовка кассетного кондиционера Royal Clima к сезонам

Перед летним сезоном (весной):

1. Проверьте состояние кабелей электропитания и межблочных соединений.
2. Очистите воздушные фильтры внутреннего блока.
3. Снимите декоративную панель и проверьте чистоту жалюзи и испарителя.
4. Проверьте отсутствие посторонних предметов вблизи наружного блока — они могут препятствовать воздухообмену.
5. Убедитесь в отсутствии визуальных повреждений термоизоляции трассы.
6. Проверьте дренажную помпу — налейте немного воды в дренажный поддон и убедитесь, что помпа откачивает её без задержек.
7. Включите кондиционер в тестовом режиме и проверьте работу всех функций.

Перед зимним перерывом (осенью):

1. Очистите фильтры внутреннего блока.
2. Включите режим вентиляции на несколько часов для просушки внутренних полостей.
3. Отключите кондиционер от электросети и извлеките элементы питания из пульта ДУ.
4. Механизмы наружного блока требуют регулярного осмотра — своевременно обращайтесь в сервисный центр.

Если кассетный кондиционер Royal Clima используется на обогрев в зимний период, осеннее обслуживание заменяется весенним, а зимой проводится промежуточный осмотр.

Почему обслуживание кассетных кондиционеров Royal Clima должны выполнять специалисты

Самостоятельно владелец может выполнять только чистку съёмных воздушных фильтров внутреннего блока — это простая процедура, описанная в инструкции пользователя Royal Clima. Все остальные работы требуют специального оборудования и квалификации.

Кассетный внутренний блок установлен в подвесной потолок — для доступа к испарителю, вентилятору, дренажному поддону и помпе требуется снятие декоративной панели и частичная разборка блока. Неправильная сборка может привести к попаданию воды на электронные компоненты, короткому замыканию и протечке через потолок. Очистка наружного блока часто требует работы на высоте — для этого нужны специалисты-высотники с соответствующим допуском.

Диагностика и дозаправка хладагентом R410A проводятся с применением манометрического коллектора, вакуумного насоса, электронных термометров, токоизмерительных клещей. Без профессиональных приборов невозможно корректно оценить состояние системы.
