Обслуживание систем вентиляции Systemair с пультом управления Segnetics TRIM5

Приточно-вытяжная установка с электронным управлением — это уже не «коробка с вентилятором», а система с собственной автоматикой: контроллером, датчиками, приводами заслонок и сценариями работы. Systemair (Швеция) — один из мировых лидеров вентиляционного оборудования, а Segnetics TRIM5 P — российский контроллер с настенным пультом, который часто ставят на такие установки в роли внешнего управления. Эта пара живёт и стареет вместе, и обслуживание нужно обеим половинам: механике — чистка и замена расходников, электронике — проверка, калибровка и актуализация настроек. Рассказываем, что входит в сервис связки «Systemair + Segnetics TRIM5 P» и почему её нельзя обслуживать «только фильтры поменять».

Коротко об оборудовании

Установки Systemair. Линейка для офисов, магазинов и частных домов — от компактных TOPVEX TR/SYS до крупных TOPVEX TX. Установки собираются в блочном исполнении с секциями: фильтры, пластинчатый или роторный рекуператор, водяной или электрический нагреватель, вентиляторы с EC-двигателями. У многих серий есть собственные контроллеры (например, серия EH с панелью ERXP-L и CAN-шиной) — тогда внешний контроллер работает поверх заводского управления.

Segnetics TRIM5 P. Контроллер приточно-вытяжной установки с клавиатурой-пультом: настенное исполнение, сенсорная или тактильная клавиатура, светодиодная индикация. Управляет вентиляторами через интерфейс 0–10 В, читает датчики (температура улицы/помещения, при наличии — канальные датчики), управляет нагревателем и клапаном. Встроенные сценарии: недельный таймер на 7 дней с 4 периодами в сутки, инверсия «Ночь» — в ночное время установка снижает скорость вентиляции и отключает рекуперацию, автозапуск после сбоя питания (10 секунд после восстановления напряжения), режим «Розжиг» на системах с газовым нагревом. Отдельные версии: TRIM5 F — только пульт для совместной работы с контроллером SMH220/SMH225/SMH110/SMH920, TRIM5 L — с дисплеем.

Что входит в обслуживание механики

Регламент для приточно-вытяжной установки за один выезд:

1. Осмотр и диагностика. Проверка состояния секций, дренажа, корпусов и соединений воздуховодов на подсосы. Оценка загрязнения теплообменника.

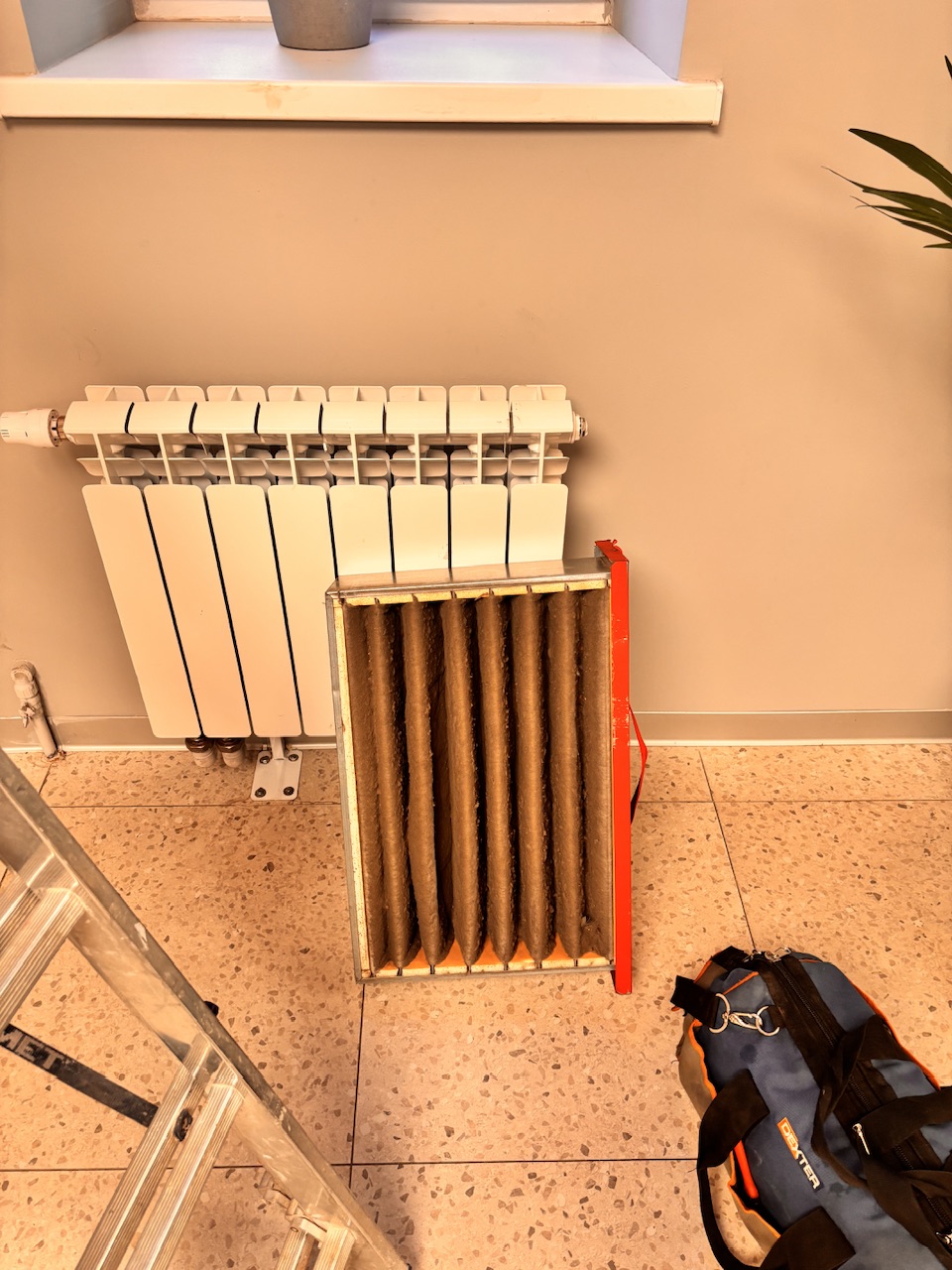

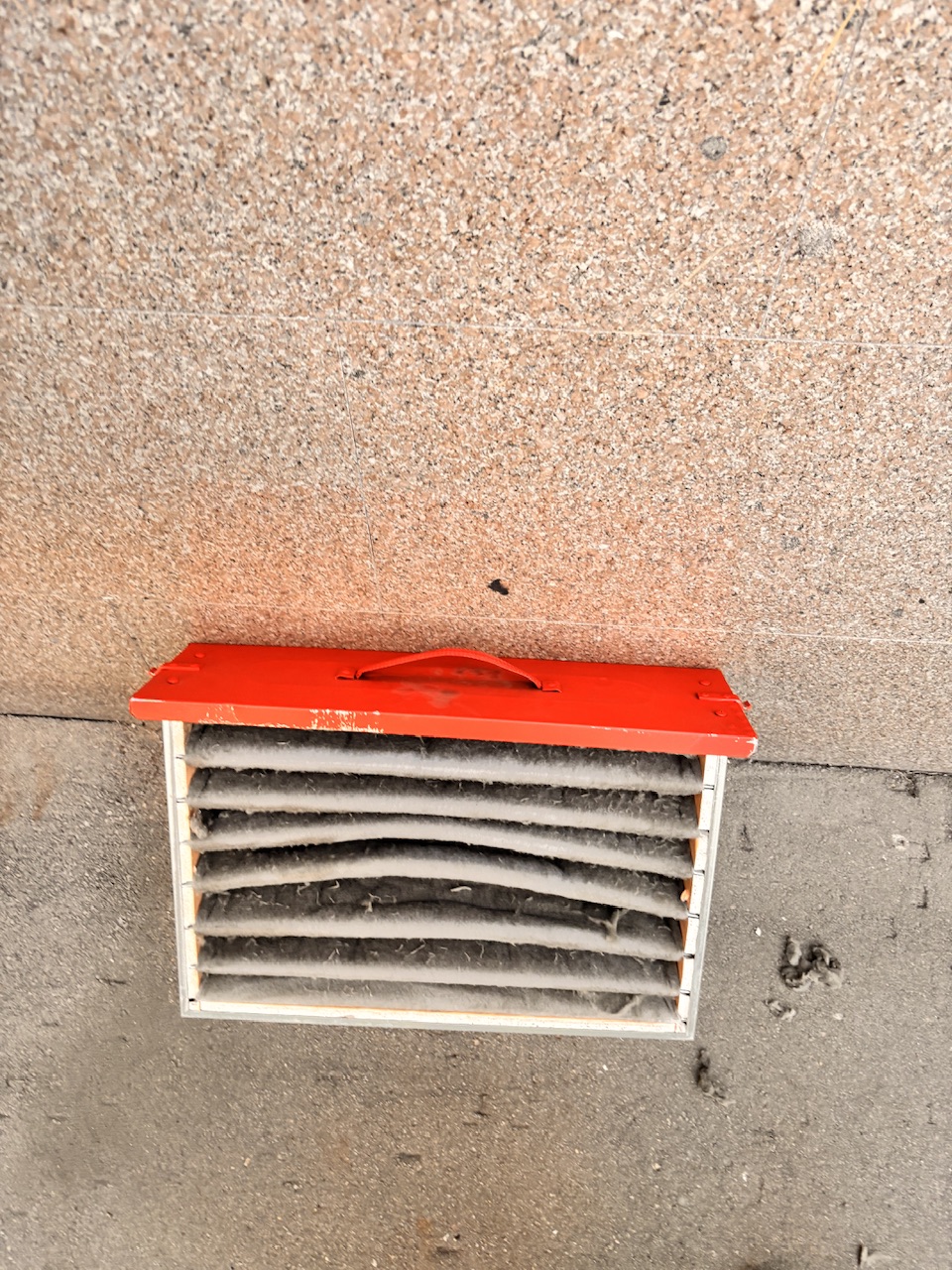

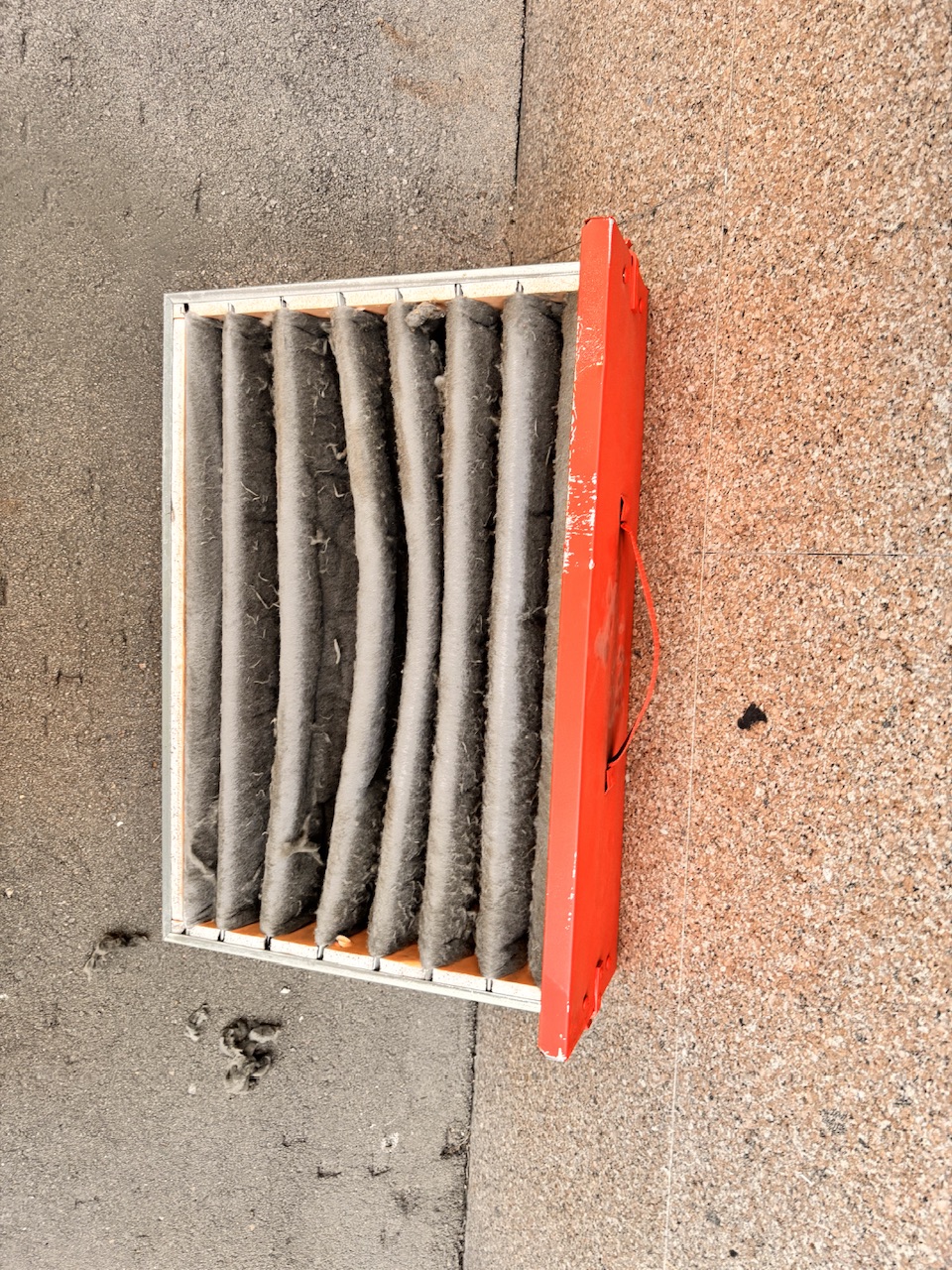

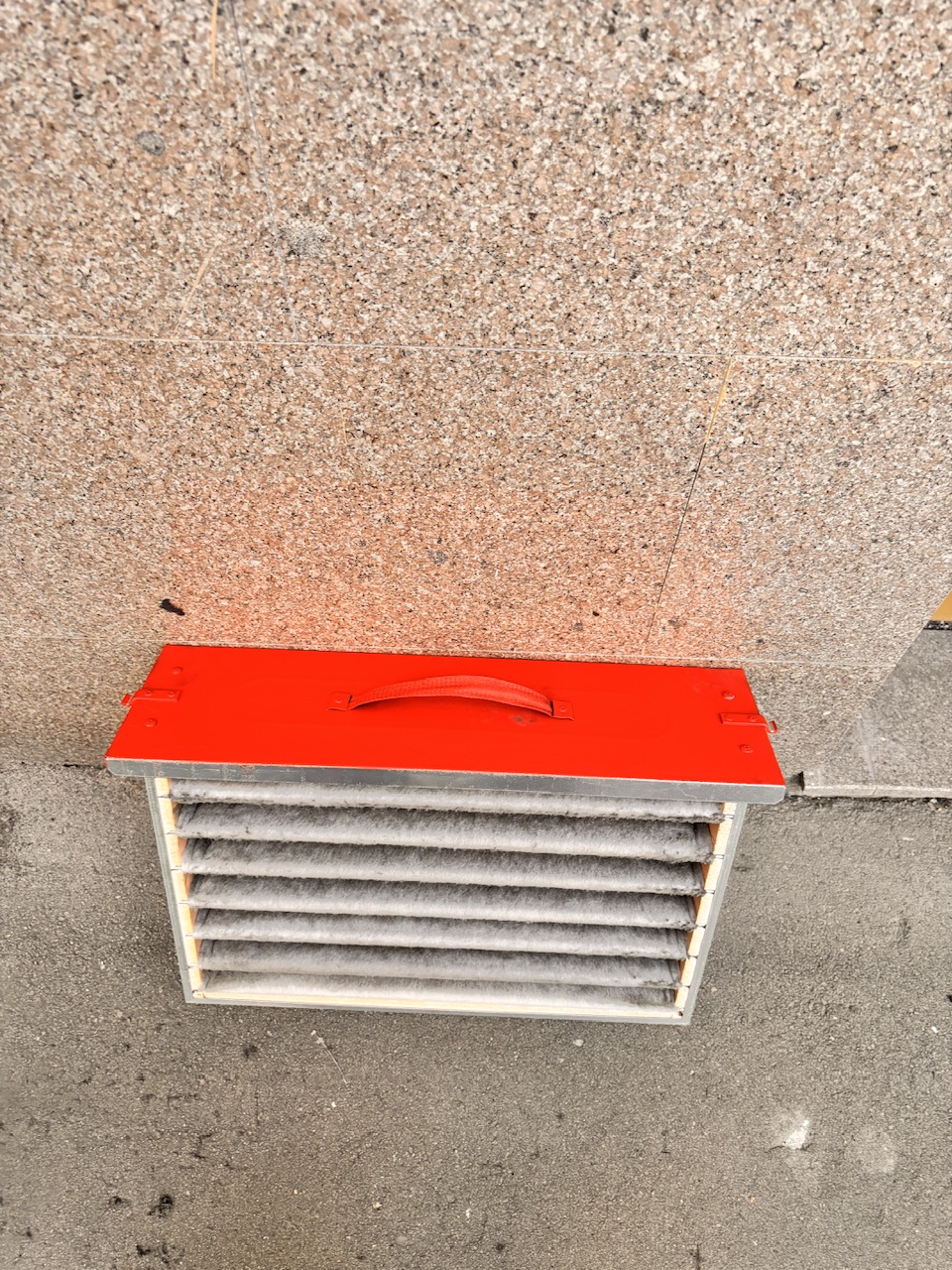

2. Замена фильтров. Главная расходная позиция: класс фильтрации — по проекту (обычно G4/M5 на притоке и вытяжке, F7 для тонкой очистки). Забитые фильтры режут расход воздуха, растёт перепад давления, включается сигнализация загрязнения, двигатель работает с перегрузкой.
3. Мойка и очистка секций. Чистка рабочего колеса вентилятора, при сильном загрязнении — мойка теплообменника и дренажного поддона. Грязное колесо разбалансируется — появляются вибрация и шум, которые «лечение фильтрами» уже не убирают.
4. Смазка и проверка подшипников (где конструкцией предусмотрено), проверка натяжения ремней на установках с ременным приводом.
5. Проверка приводов заслонок — воздушной и, при наличии, огнезащитного клапана. Заслонка, не закрывающаяся до конца зимой, выстужает помещение и сводит на нет рекуперацию.
6. Проверка дренажа — уклоны и проходимость дренажного поддона, особенно на установках с охлаждением и роторными рекуператорами.
7. Проверка нагревателя — водяного (клапан, циркуляция, датчик) или электрического (защита от перегрева, контакторы, ступени).
8. Тестовый запуск на всех режимах с замером расхода и температур.

Что входит в обслуживание автоматики TRIM5 P

1. Проверка сценариев. Недельный таймер сверяется с фактическим режимом эксплуатации: часы, переключения «День/Ночь», скорость вентиляции. Ошибки в расписании — частая находка: таймер сбит после отключения питания или настроен «на прошлого арендатора».
2. Сверка инверсии «Ночь». Проверяется, что в ночное время установка действительно снижает обороты и отключает рекуперацию, а не работает в дневном режиме впустую.
3. Калибровка и сверка датчиков. Показания датчиков температуры сверяются с эталоном; канальные датчики проверяются на дрейф. Расхождение больше 1–2 °C — повод перекалибровать или заменить датчик: по неверной температуре контроллер неверно управляет нагревом.
4. Проверка аварийных цепей. Сигналы аварии от установки (перегрев двигателя, загрязнение фильтров, отказ нагревателя) должны корректно читаться входами контроллера. Ошибка «на пульте есть, а по факту ничего не случилось» — типовой признак сбитой калибровки входов или неверного порога.
5. Проверка управления 0–10 В. Скорость вентилятора на минимуме и максимуме — сверка с фактическими оборотами; плавность набора скорости, отсутствие «ступеней» и дребезга.
6. Резервирование настроек. Сценарии и уставки сохраняются — после сбоя питания или замены контроллера восстановление занимает минуты, а не «настройка с нуля».
7. Проверка автозапуска. Отключение и включение питания с контролем: установка должна выйти на работу через 10 секунд после восстановления напряжения. Особенно важно для объектов с нестабильным электроснабжением.

Связка Systemair + TRIM5: кто «виноват» в ошибке

Типовая ситуация на объектах с двумя уровнями управления: на пульте TRIM5 горит авария, а на самой установке — своя индикация (у серий с панелью ERXP-L — код на дисплее). Диагностическая логика:

• ошибка только на TRIM5, установка работает — проверяются вход контроллера, проводка и порог сигнала: чаще всего контакт или калибровка;
• ошибка на обоих уровнях одинаковая — реальная авария механики: двигатель, нагреватель, фильтры; сначала механика, потом автоматика;
• установка не реагирует на команды пульта — проверяется канал управления 0–10 В, конфигурация выхода и питание контура; иногда причина банальна — контроллер переключён в ручной режим;
• установка работает вразнобой с расписанием TRIM5 — сверка часов контроллера и настроек недельного таймера, проверка, не «перезаписал» ли заводской контроллер установки команды внешнего.

Мастер разбирает эту связку приборами и документацией: без понимания, какой уровень чем управляет, ТО превращается в перетыкание кнопок.

Как часто обслуживать

• Фильтры — проверка раз в 1–3 месяца, замена по состоянию и по сигналу загрязнения на пульте; в пыльных локациях — чаще.
• Полное ТО — раз в год, оптимально перед сезоном (весна для охлаждения, осень для отопления).
• ТО автоматики и сценариев — раз в год вместе с механикой; отдельно — при смене режима эксплуатации объекта (новый арендатор, перепланировка, смена графика работы).

Оборудование, работающее круглогодично (магазины, серверные, производство), обслуживается дважды в год.

Признаки, что обслуживание пора не откладывать

• на пульте периодически горит сигнализация загрязнения фильтров после замены — надо чистить колёса и теплообменник, а не только менять кассеты;
• вентиляция шумит и вибрирует сильнее обычного;
• расход воздуха «просел» при тех же оборотах;
• температура приточного воздуха не соответствует уставке — нагрев недотягивает или перегревает;
• установка сама сбрасывает настройки или уходит в режим «Ночь» днём;
• выросли счета за электричество или тепло при прежнем режиме.

Стоимость услуг

Пример: годовое ТО установки до 1000 м³/ч с полной автоматикой (5 000 ₽) + замена двух фильтров (около 3 200 ₽ с фильтрами) + калибровка TRIM5 P и настройка таймера (4 000 ₽) = около 12 200 ₽ за комплекс. Точную смету инженер называет после осмотра, до начала работ. Для объектов с несколькими установками действует договор на регулярное обслуживание со скидкой от 3 единиц техники.

Типовые находки при ТО этой связки

• фильтры «в минус» — сигнализация загрязнения игнорируется месяцами; расход падает, двигатель греется, рекуператор обрастает;
• сбитый таймер — после отключения света контроллер стартовал с нуля, установка работает круглосуточно на полной скорости;
• датчик улицы, «покрашенный» солнцем — смонтирован с южной стороны без термозащиты, завышает температуру, нагрев недотягивает;
• залипшая заслонка — привод отрабатывает, но лопасти не доходит до конца из-за мусора или деформации;
• дренаж без уклона после переделок соседних систем — вода в поддоне, запахи и риск затопления при охлаждении.

Как заказать обслуживание

«МонтажМастер» обслуживает вентиляционные установки Systemair и другие бренды с контроллерами Segnetics TRIM5 по Москве и области. Связаться можно любым способом:

• Телефоны: +7 (495) 644-88-40, +7 (916) 397-51-31;
• WhatsApp: +7 (916) 397-51-31 — напишите модель установки и адрес, инженер перезвонит в течение 15 минут;
• MAX: +7 (916) 397-51-31;
• Почта: info@vent-master.ru.

В сообщении укажите модель установки (на шильдике, например TOPVEX TX09 или SR300), модель контроллера (TRIM5 P/F/L), адрес и симптомы, если они есть. Приезжаем с расходниками под типовые фильтры Systemair — при отправке фото шильдика фильтры привозим сразу. Плановое ТО с автоматикой обычно занимает 2–3 часа.
