Обслуживание сплит-системы Ballu Lagoon DC Inverter BSDI-12HN1 — Москва, ул. Подольская, 23
Инверторный кондиционер на R410A — комбинация, которую сегодня уже не встретишь в магазинах: переход поколений прошёл так, что R410A остался у классики, а инверторы переехали на R32. Но в парке по всей стране таких систем тысячи — Ballu Lagoon DC Inverter одна из самых массовых, — и обслуживать их надо по правилам обеих технологий сразу: инверторной электроники и зеотропной смеси. В этом проекте специалисты компании «МонтажМастер» выполнили плановое обслуживание сплит-системы Ballu BSDI-12HN1 по адресу: Москва, улица Подольская, 23 (район Марьино, ЮВАО). Рассказываем, что важно знать об этой модели и почему её сервисная дисциплина строже, чем у современных инверторов.
.jpeg)

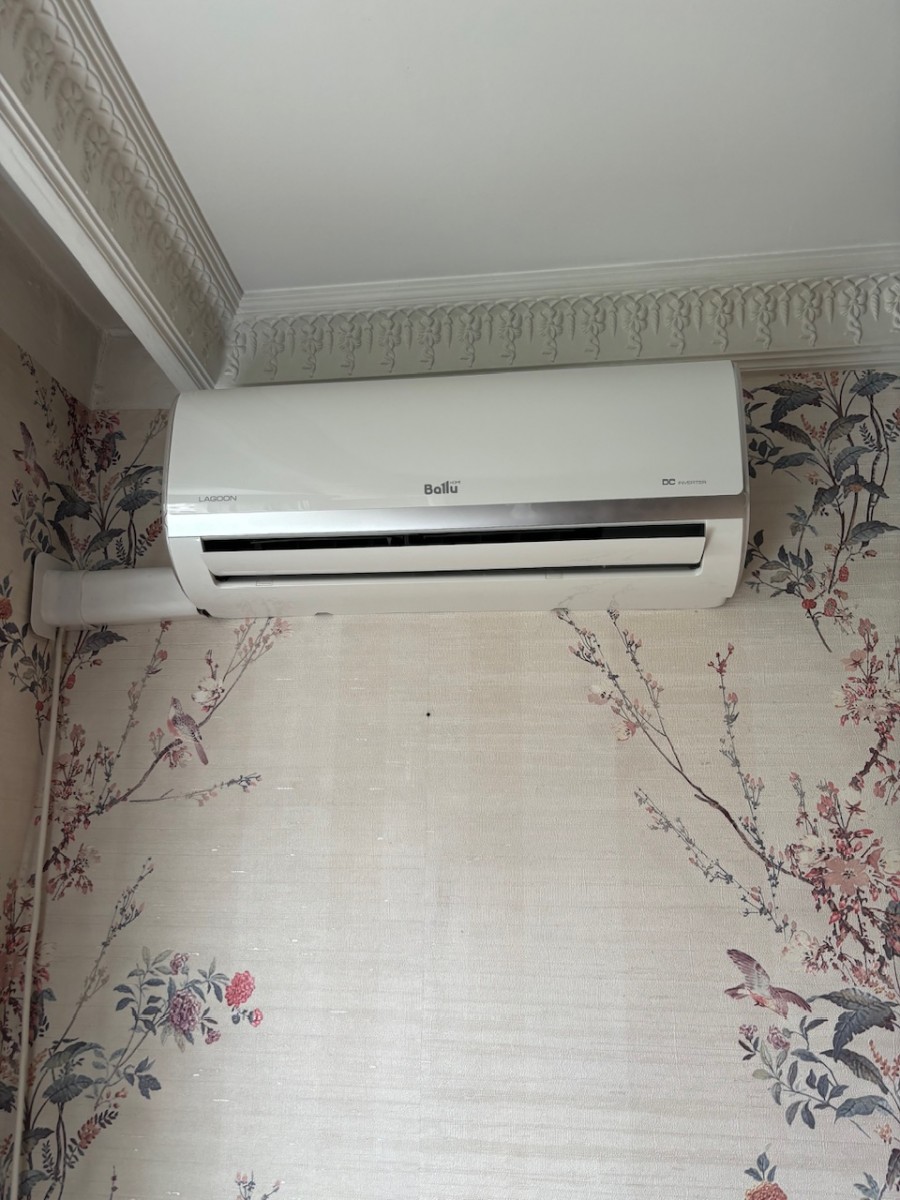

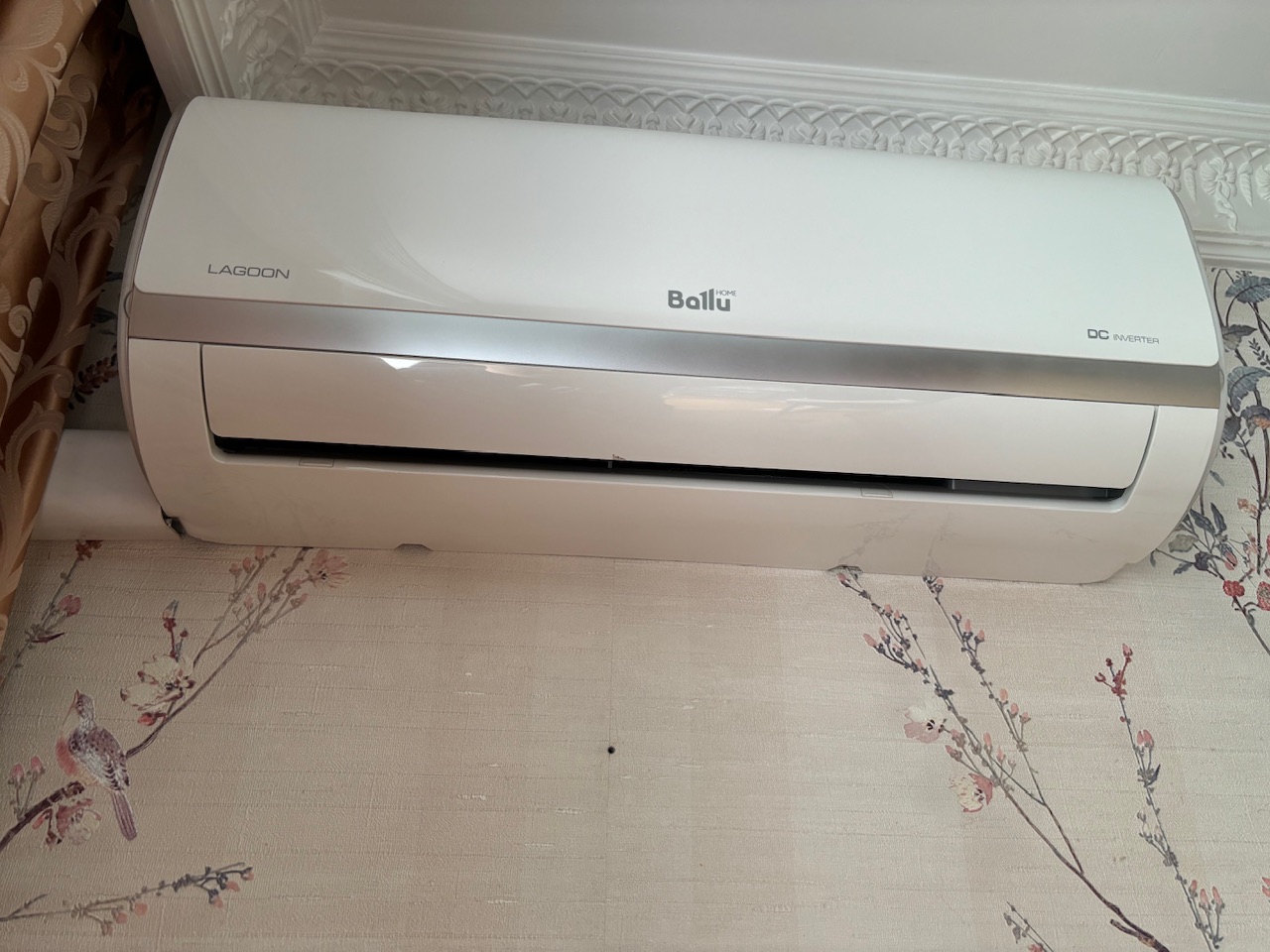

О модели Ballu Lagoon DC Inverter BSDI-12HN1

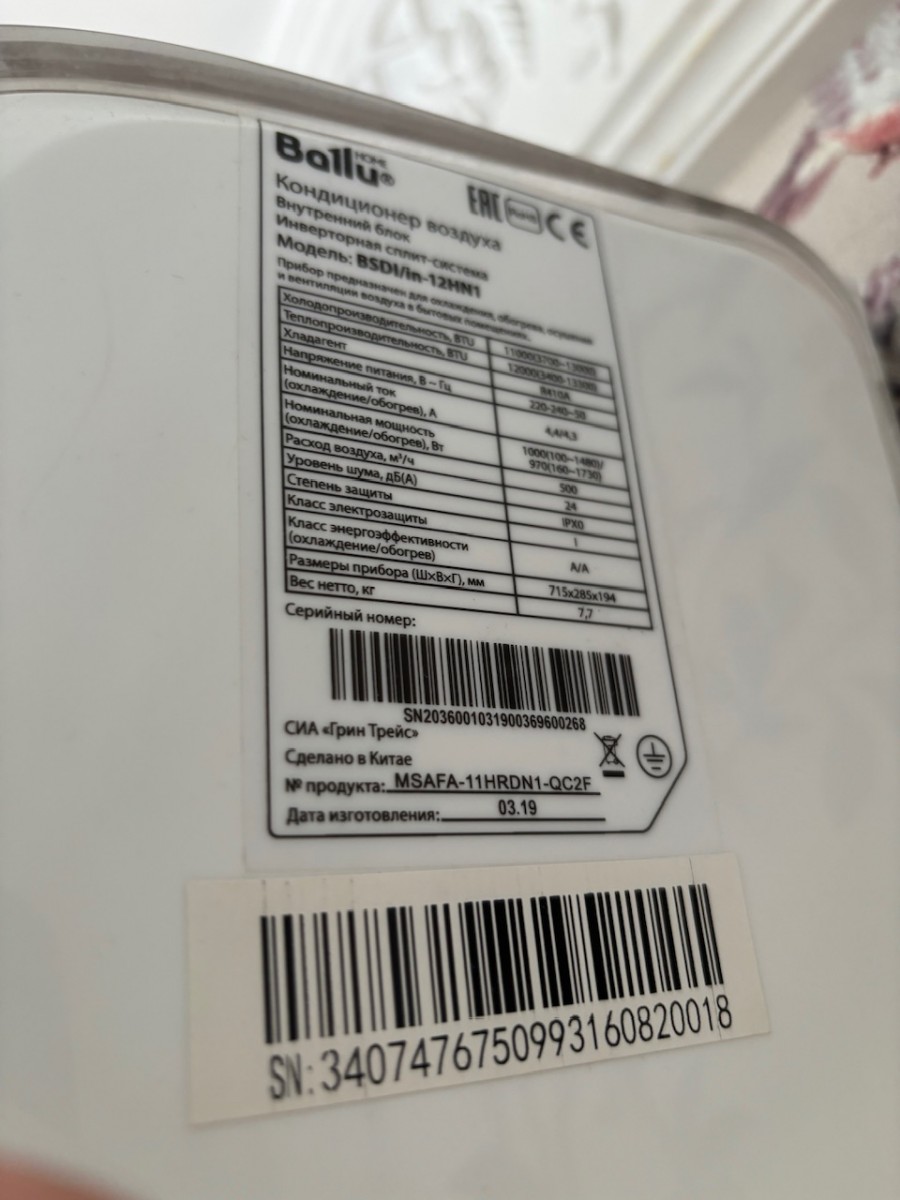

BSDI-12HN1 — «двенадцатка» серии Lagoon DC Inverter: инверторная настенная сплит-система на хладагенте R410A, собранная на заводе Midea. Мощность охлаждения — 3,2 кВт (12 000 BTU) с диапазоном регулировки 1,1–3,8 кВт, обогрева — 3,5 кВт (0,9–3,9 кВт); рекомендуемая площадь — 27–35 м². Потребление — 1 000 Вт на охлаждение и 970 Вт на обогрев, класс энергоэффективности A. Компрессор — ротационный GMCC-Toshiba с инверторным приводом постоянного тока: плавная регулировка оборотов без пусковых бросков и «вкл/выкл»-рывков.
Ключевые цифры для владельца: шум внутреннего блока — от 24 дБ(А) на минимальной из трёх скоростей (расход до 500 м³/ч) до 29 дБ(А) — на минимуме блок не мешает сну; наружный — 55 дБ(А), но с заводской дополнительной шумоизоляцией корпуса. Габариты: внутренний блок 715×285×194 мм весом 7,7 кг, наружный 700×550×275 мм весом 22,7 кг. Трубки — стандартные 1/4" (жидкость) и 3/8" (газ), максимальная длина трасс — 25 м, перепад высот — до 10 м — запас по трассе выше типового «девяток» и «семёрок». Диапазоны работы: охлаждение при 0…+50 °C за окном, обогрев до −15 °C с автоматической разморозкой Defrost и «горячим стартом» — для системы своего поколения это щедрый диапазон.
Функциональный набор серии Lagoon DC: встроенный ионизатор — насыщает воздух аэроионами и снижает концентрацию взвесей; функция I Feel (датчик температуры в пульте держит климат в зоне нахождения человека), самоочистка внутреннего блока, вывод дренажа в 2 стороны — конструктивная деталь, упрощающая и монтаж, и сервис, фильтр предварительной очистки высокой плотности, скрытый дисплей с подсветкой и отключением, память положений жалюзи и заданных параметров, таймер с установкой реального времени, ночной режим Sleep, режим Turbo, авторестарт после сбоя питания, самодиагностика с кодами ошибок. Антикоррозийное покрытие теплообменников (Blue Fin/Gold Fin), пластик с УФ-стойкостью. Wi-Fi — опция: модуль подключается отдельно, после чего система работает с Алисой, Марусей, Салютом и экосистемой HOMMYN. Гарантия — 3 года.
Серия снята с производства — ей на смену пришли инверторы Ballu уже на R32. Для владельца это означает два практических следствия: запчасти (платы, датчики, крыльчатки) доступны, но уходят «под заказ», а правила заправки R410A требуют дисциплины — об этом ниже.
Особенность модели: инвертор на R410A
Сочетание «инвертор + R410A» определяет сервисную специфику модели:
- зеотропная смесь + плавная регулировка. R410A — смесь R32 и R125 примерно 50/50: при крупных утечках компоненты испаряются с разной скоростью, состав «расслаивается», и компрессор теряет производительность и перегревается. Дозаправка допустима только при малых потерях (до 20–30% заряда); при серьёзной утечке — найти причину, вакуумировать и перезарядить контур полной нормой по весам;
- заправка — по весам, не «по давлению». У R410A рабочее давление сильно зависит от уличной температуры, и «норма манометра на глаз» без таблицы производителя — путь к перезаправке. Инвертор в этой связке ещё и «маскирует» недозаправку: система компенсирует нехватку хладагента повышением оборотов — внешне кондиционер «работает», пока компрессор не перегреется;
- электроника инвертора чувствительна к питанию. Силовой каскад инвертора требует чистого напряжения: при ТО мы штатно замеряем сеть под нагрузкой и проверяем затяжку клемм — окисленный контакт для силовой платы дешевле профилактики, чем ремонта.
Следы масла на вальцовках и вентилях — главный маркер утечки при любом хладагенте; их проверка — обязательный пункт каждого ТО.
.jpeg)
Об объекте: Подольская, 23 — панель 1605-АМ в Марьине
Улица Подольская, 23 — панельный дом серии 1605-АМ 1980 года постройки: 12 этажей, 285 квартир, район Марьино (ЮВАО). Транспорт — станция МЦД-2 «Курьяново» в 8–9 минутах пешком, метро «Марьино» и «Братиславская» в доступности; рядом Курьяновский залив и Люблинские пруды.
Серия 1605-АМ — поздняя модификация «народной» панельной серии 1605: улучшенная планировка, большие лоджии, кладовки. Для кондиционера панель 1605-АМ — привычная и предсказуемая среда:
- панельные стены держат крепёж штатно — кронштейны и трасса монтируются без сложностей, усадка в 45-летнем доме давно завершилась;
- возраст дома — 45 лет. Как и в других домах старого фонда, кондиционеры здесь ставились стихийно, без этапа строительства: трассы в коробах, дренаж самотёком наружу. При ТО мы проверяем всю цепочку отвода конденсата — в панелях этого поколения засоры и провисы дренажа остаются причиной номер один «капающих» блоков;
- зелёный контекст. Марьино — один из зелёных районов города: пух и листва в конденсаторе наружного блока — фактор сезонный, и чистота теплообменника здесь имеет значение каждый май-июнь.
.jpeg)
Как проходило обслуживание
Регламент комплексного выезда:
- Опрос заказчика. Уточнены симптомы («дует прохладным, инвертор подолгу не снижает обороты»), история обслуживания: система эксплуатируется несколько сезонов, ТО не проходила.

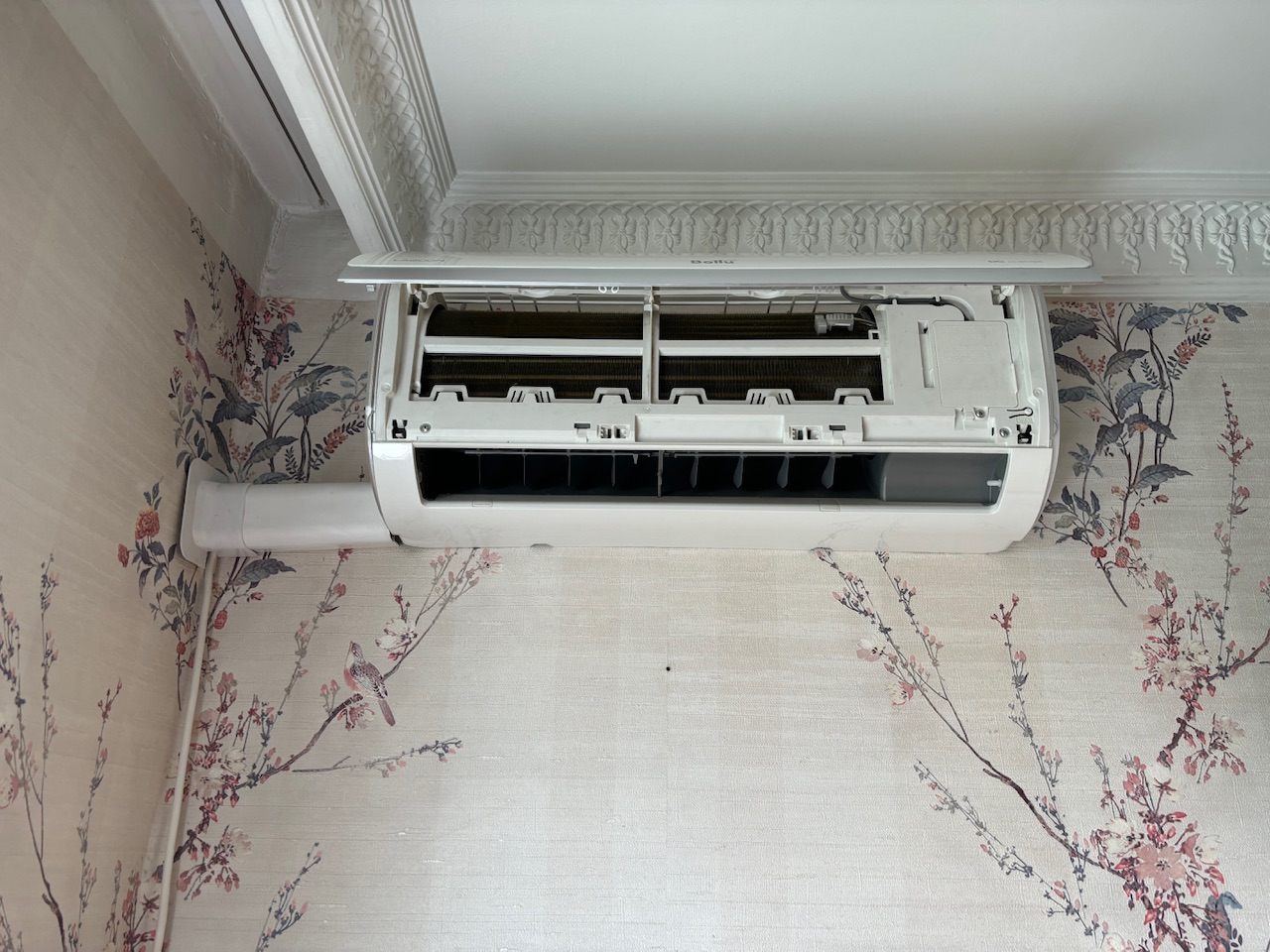

- Осмотр блоков. Внутренний: фильтры запылённые, поддон чистый, протечек нет. Наружный: конденсатор с пылью и пуховым налётом, вальцовки и вентили сухие — следов масла нет, кронштейны и виброопоры в норме, клеммы протянуты.

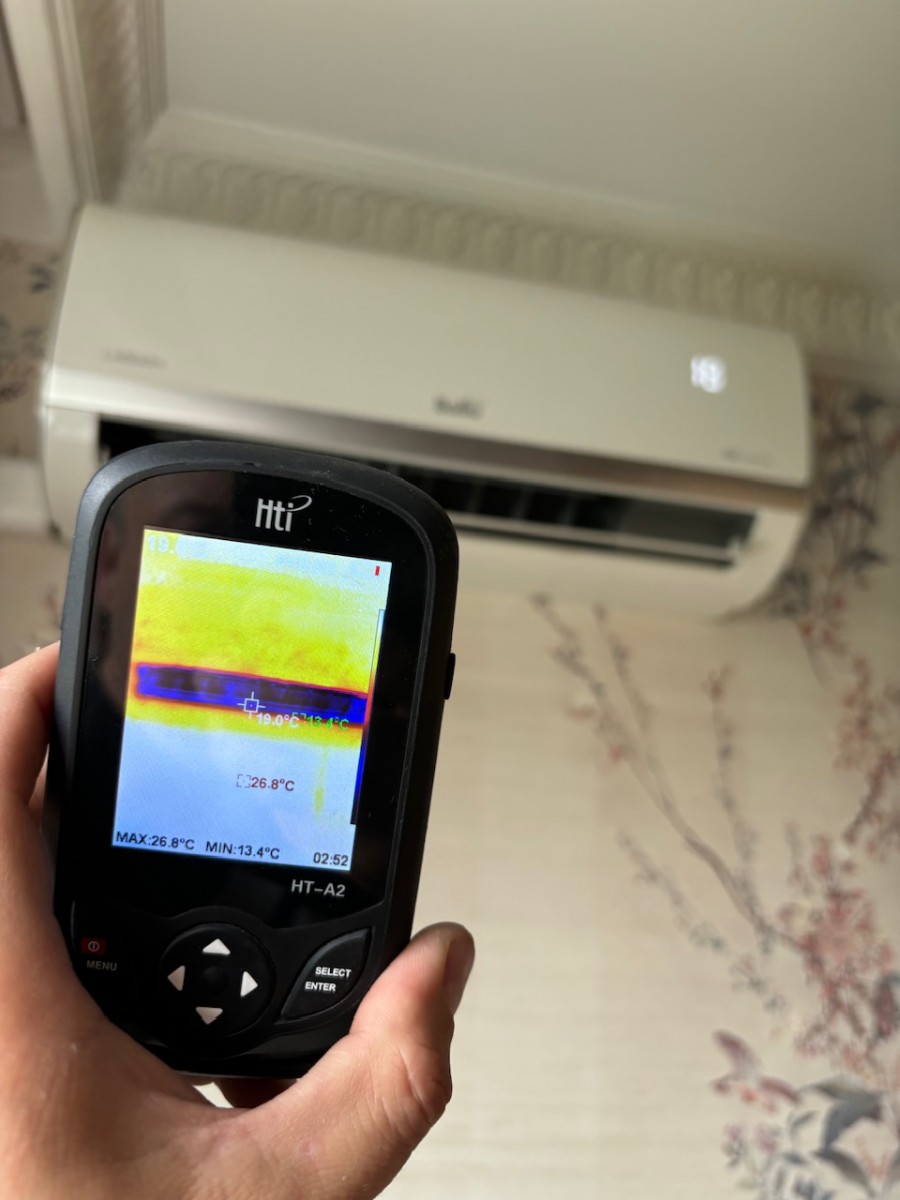

- Диагностика по контуру. Манометрическая станция: давление сверено с таблицей R410A для текущей уличной температуры — в норме, недозаправка не подтверждена. Токи компрессора клещами — в пределах паспортных; напряжение сети под нагрузкой — без просадок. Температурный перепад на испарителе — 8–12 °C, норма.

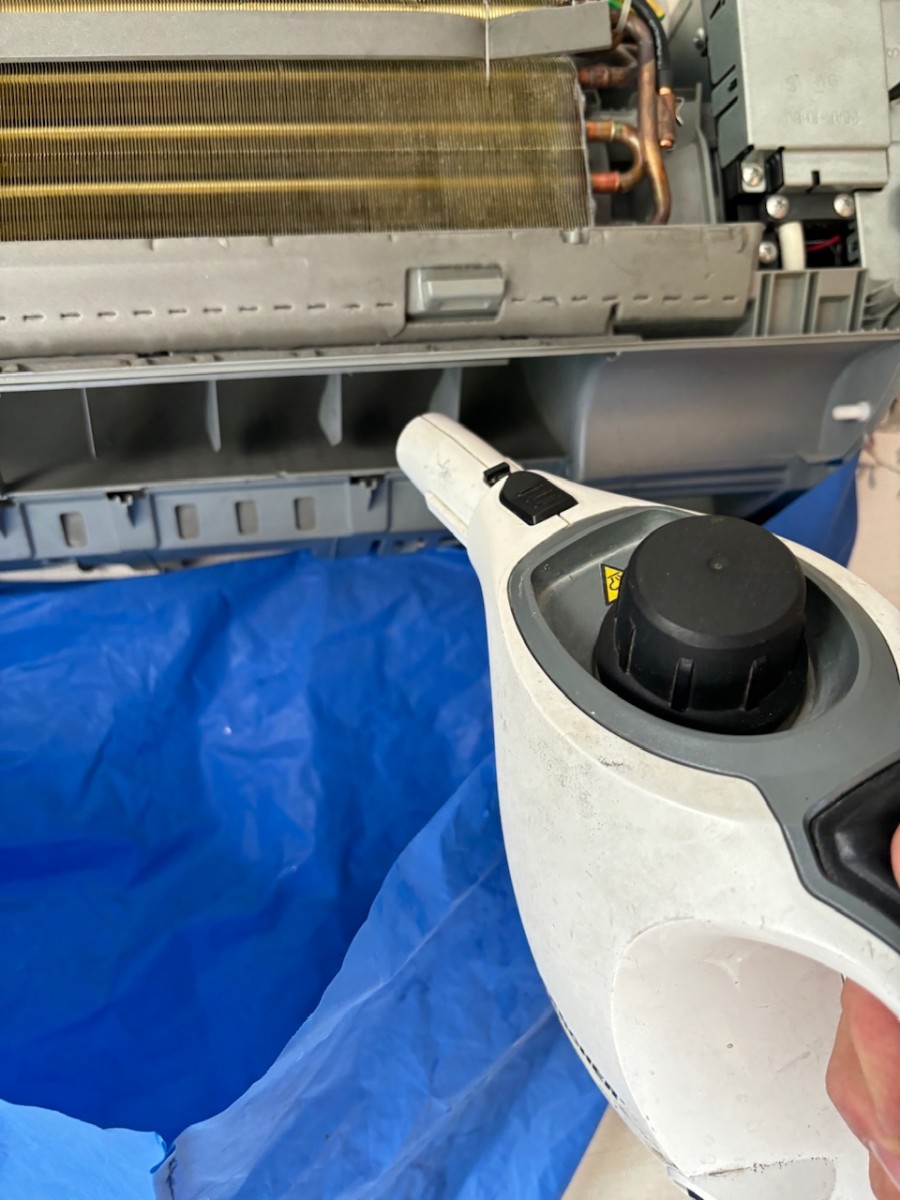

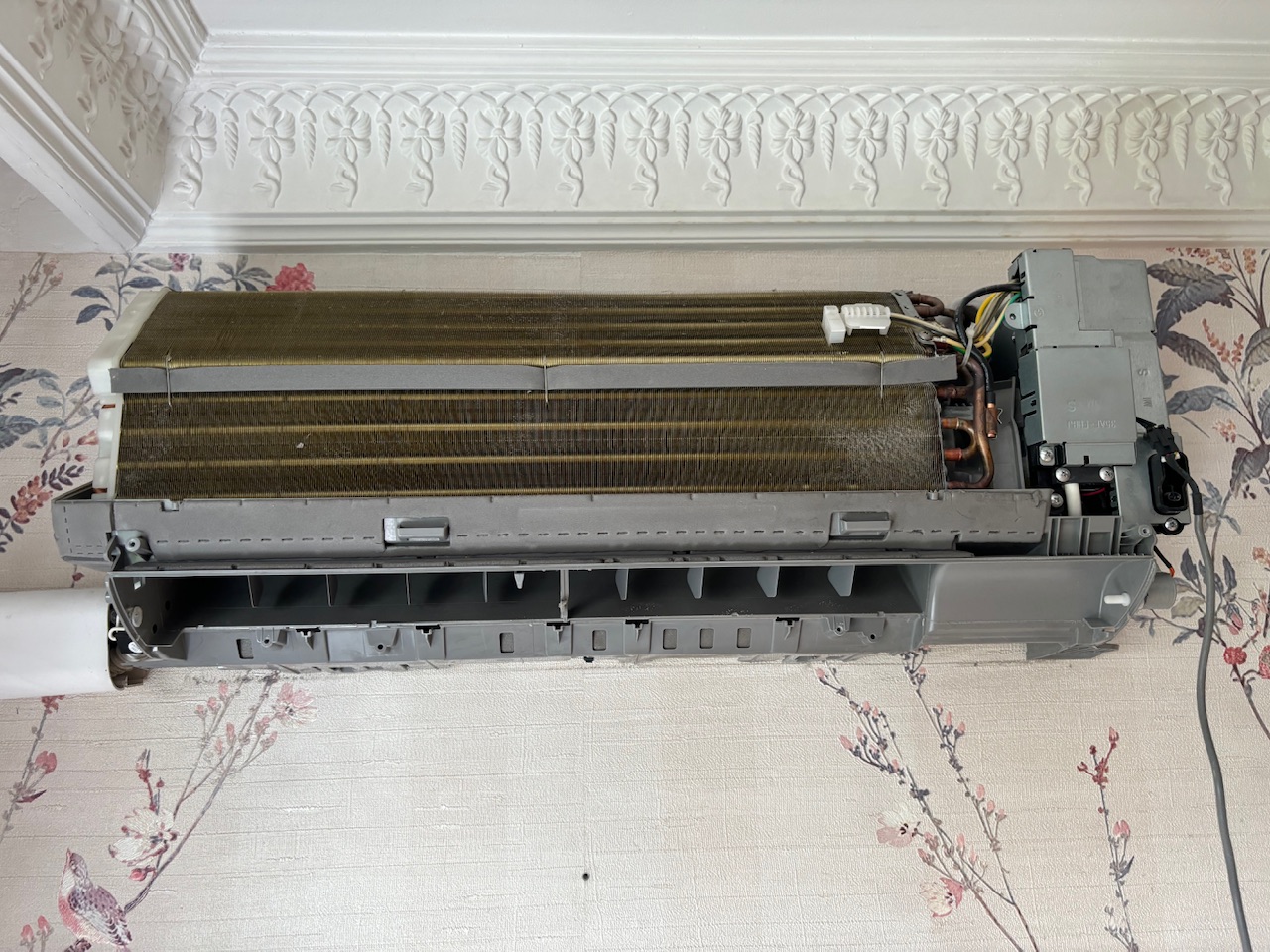

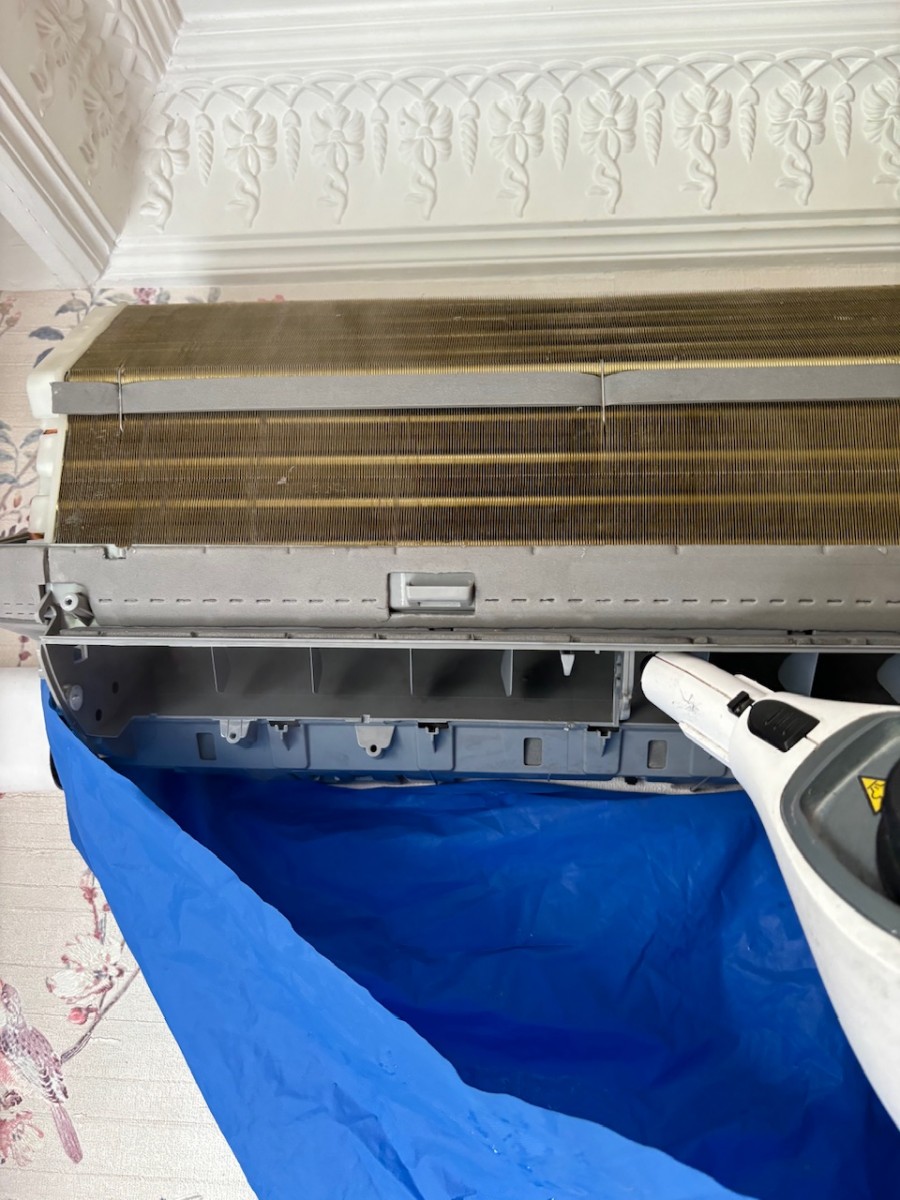

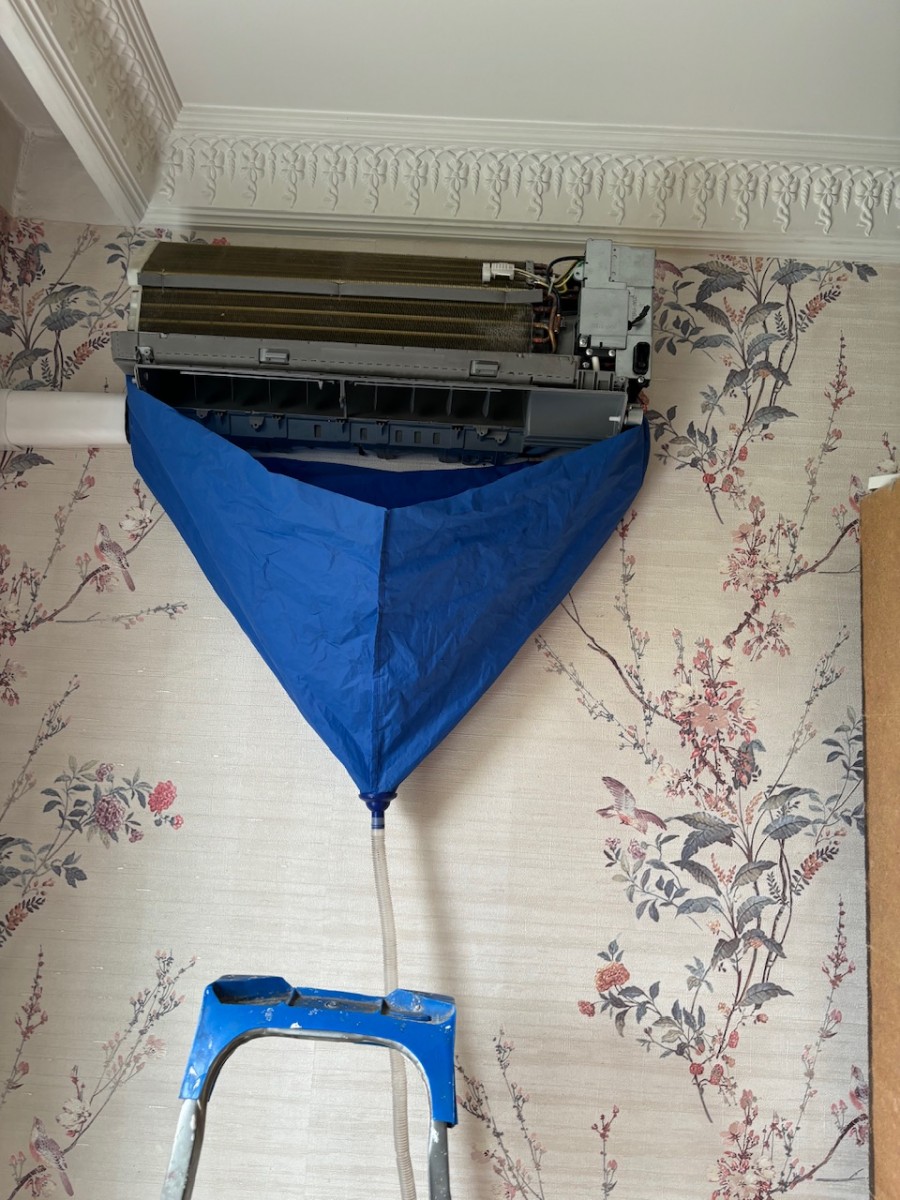

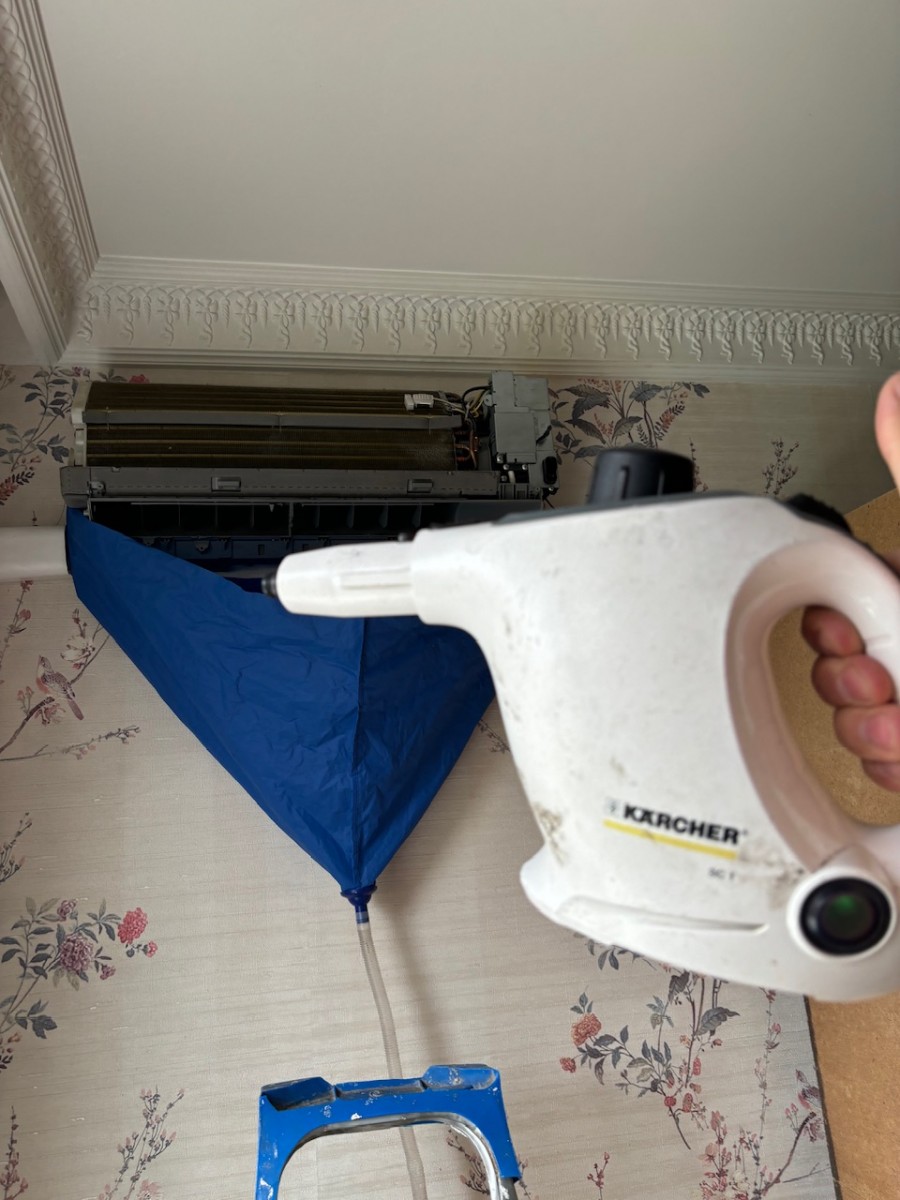

- Мойка внутреннего блока. Разборка: промывка испарителя, крыльчатки и дренажного поддона, дезинфекция антибактериальным составом. Фильтр высокой плотности промыт и высушен. Ионизатор — без механической чистки, только сухая протирка электродов.
- Мойка наружного блока. Конденсатор промыт от пыли и пуха — именно его загрязнение объясняло «долго не снижает обороты»: грязный теплообменник держит давление нагнетания высоким, и инвертор не имеет права сбросить обороты.
- Чистка дренажа. Промывка и пролив линии с проверкой отвода конденсата; оценён штатный дренажный вывод.
- Тестовый запуск. Во всех режимах (охлаждение, обогрев, осушение, вентиляция) с контролем давлений, токов и температурного перепада; проверено плавное снижение оборотов инвертора после выхода на режим.
Обслуживание заняло около 2–2,5 часов. Дозаправка не потребовалась: контур герметичен, давления в норме — «слабо холодит» объяснялось забитым конденсатором и запылёнными фильтрами. Сдача — с рекомендациями по сезону.
.jpeg)
.jpeg)
Инвертор и загрязнённый конденсатор: почему «долго не снижает обороты»
На on/off-системах грязный конденсатор проявляется ростом давления и отключением по защите — грубый, но заметный симптом. У инвертора симптом «вежливее» и потому коварнее: электроника сбрасывает компрессор не сразу, а сначала повышает обороты, компенсируя потерю холодопроизводительности. Владелец видит «работает, просто дует слабее» — и откладывает выезд, а компрессор тем временем работает на верхней границе токов. Поэтому для инверторов проверка конденсатора — не «бонус за выезд», а обязательный пункт: чистый теплообменник — это и производительность, и ресурс силовой электроники.
Стоимость услуг
| Услуга | Цена |
|---|---|
| Выезд мастера в пределах МКАД | 2 000 ₽ |
| Обслуживание сплит-системы 8–12 кВт (мойка блоков, дренаж, диагностика) | 4 500 ₽ |
| Обслуживание сплит-системы 2–7 кВт | 3 500 ₽ |
| Диагностика сплит-системы (без обслуживания) | от 2 000 ₽ |
| Дозаправка R410A (до 300 г) | 3 000 ₽ |
| Перезарядка контура R410A (до 800 г) | 5 500 ₽ |
| Поиск утечки электронным течеискателем | от 2 000 ₽ |
| Чистка дренажа с промывкой и проливом | от 1 500 ₽ |
Пример по этому объекту: комплексное обслуживание «двенадцатки» (4 500 ₽) + выезд (2 000 ₽) — около 6 500 ₽ за плановое ТО. Дозаправка по итогам диагностики не потребовалась: контур герметичен, давления в норме. Точную смету мастер называет до начала работ. При покупке кондиционера вместе с установкой уточняйте у менеджера действующие комплекты «кондиционер + монтаж».
Признаки, что инвертору пора на сервис
- кондиционер дует прохладным, дольше выходит на заданную температуру;
- инвертор «молотит» на повышенных оборотах и не снижает их после выхода на режим;
- на трубках наружного блока изморозь или иней в режиме охлаждения;
- следы масла на вальцовках или вентилях — уже не ТО, а поиск утечки;
- системе 4+ года и она ни разу не проходила ТО.
До приезда мастера можно промыть фильтры тёплой водой — это снимает часть нагрузки с испарителя. Остальное — работа мастера.
.jpeg)
.jpeg)
